Отличие вббшв от вбшв. Кабели ВБбШв и ВБШв: в чем разница и особенности применения

Каковы основные отличия кабелей ВБбШв и ВБШв. Какие конструктивные особенности имеют эти кабельные марки. Где применяются кабели ВБбШв и ВБШв и в чем их преимущества.

Конструктивные особенности кабелей ВБбШв и ВБШв

Кабели марок ВБбШв и ВБШв имеют схожую конструкцию, но есть некоторые отличия:

• ВБбШв — кабель с медными жилами, ПВХ изоляцией, броней из стальных оцинкованных лент без подушки и внешним шлангом из ПВХ пластиката.
• ВБШв — кабель с медными жилами, ПВХ изоляцией, броней из стальных оцинкованных лент с подушкой и внешним шлангом из ПВХ пластиката.

Основное отличие заключается в наличии (ВБШв) или отсутствии (ВБбШв) подушки под броней. Подушка представляет собой слой из мягкого материала, который укладывается между броней и изоляцией для дополнительной защиты.

Назначение и области применения кабелей ВБбШв и ВБШв

Оба типа кабелей применяются для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 0,66 и 1 кВ частотой 50 Гц. Основные сферы использования:

• Прокладка в земле (траншеях)
• Прокладка в кабельных сооружениях
• Прокладка в производственных помещениях
• Применение в местах с возможными механическими воздействиями на кабель

Кабели ВБбШв и ВБШв могут прокладываться без ограничения разности уровней по трассе, в том числе на вертикальных участках.

Преимущества использования кабелей ВБбШв и ВБШв

Данные марки кабелей обладают рядом важных достоинств:

• Высокая механическая прочность благодаря наличию брони
• Защита от возможных повреждений при прокладке и эксплуатации
• Устойчивость к воздействию влаги и агрессивных сред
• Длительный срок службы (не менее 30 лет)
• Возможность прокладки в сложных условиях

Кабель ВБШв за счет наличия подушки под броней обеспечивает дополнительную защиту изоляции от механических повреждений.

Технические характеристики кабелей ВБбШв и ВБШв

Основные технические параметры этих кабельных марок:

• Номинальное напряжение: 0,66 и 1 кВ
• Число жил: от 1 до 5
• Сечение жил: от 1,5 до 240 мм²
• Диапазон рабочих температур: от -50°C до +50°C
• Минимальный радиус изгиба: 7,5 диаметров кабеля
• Срок службы: не менее 30 лет

Кабели выпускаются в климатическом исполнении УХЛ и Т, категорий размещения 1 и 5 по ГОСТ 15150-69.

Особенности монтажа и эксплуатации кабелей ВБбШв и ВБШв

При монтаже и эксплуатации данных кабелей следует учитывать следующие моменты:

• Прокладка при температуре не ниже -15°C без предварительного подогрева
• Допустимое усилие натяжения кабелей при прокладке не более 50 Н/мм² сечения жил
• Необходимость соблюдения минимально допустимого радиуса изгиба
• Защита концов кабеля от попадания влаги
• Прокладка с запасом по длине 1-2% для компенсации температурных деформаций

При групповой прокладке кабелей в кабельных сооружениях и производственных помещениях следует применять пассивную огнезащиту.

Нормативные документы и стандарты для кабелей ВБбШв и ВБШв

Производство и эксплуатация этих кабельных марок регламентируются следующими основными документами:

• ГОСТ 31996-2012 «Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ. Общие технические условия»
• ТУ 16-705.499-2010 «Кабели силовые с пластмассовой изоляцией на напряжение 0,66; 1 и 3 кВ»
• ГОСТ 22483-2012 «Жилы токопроводящие для кабелей, проводов и шнуров»
• ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности»

Данные стандарты определяют технические требования, методы испытаний и правила приемки кабельной продукции.

Маркировка и идентификация кабелей ВБбШв и ВБШв

Маркировка данных кабелей включает следующую информацию:

• Марка кабеля (ВБбШв или ВБШв)
• Число и сечение жил
• Номинальное напряжение
• Год выпуска
• Наименование предприятия-изготовителя

Цветовая маркировка изоляции жил кабелей производится в соответствии с требованиями ГОСТ 31996-2012. Это позволяет легко идентифицировать жилы при монтаже и обслуживании кабельных линий.

Сравнение кабелей ВБбШв и ВБШв с аналогичными марками

Кабели ВБбШв и ВБШв имеют ряд аналогов с похожими характеристиками:

• ВБВ — кабель с ПВХ изоляцией и оболочкой, бронированный стальными лентами
• ВБбШвнг(А) — кабель, не распространяющий горение, с ПВХ изоляцией и шлангом
• ВБбШвнг(А)-LS — кабель с низким дымо- и газовыделением
• ПвБШв — кабель с изоляцией из сшитого полиэтилена

Выбор конкретной марки зависит от условий прокладки и эксплуатации кабельной линии, требований по пожарной безопасности и других факторов.

14.08.2018 Кабели ВБШв и ВБбШв в чем отличия?

Комментарий к вопросу введения в действие ГОСТ Р 53769–2010 «Кабели силовые с

пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ. ОТУ»
и ТУ 16-705.499-2010 «Кабели силовые с пластмассовой изоляцией
на напряжение 0,66; 1 и 3 кВ»

ГОСТ Р 53769–2010 приказом Федерального агентства по техническому регулированию и метрологии № 117-ст от 25.06.2010 г. введен в действие с 01.01.2011 г. и с этого же срока прекращает свое действие на территории РФ ГОСТ 16442-80 «Кабели силовые с пластмассовой изоляцией. Технические условия» в части выпуска по нему кабелей силовых народнохозяйственного назначения. Для кабельной продукции, изготовляемой по заказу Министерства обороны РФ, ГОСТ 16442-80 остается действующим, так как действует военное дополнение к этому стандарту — ГОСТ ВД 16442-80.

ГОСТ Р 53769–2010 разработан в связи с необходимостью систематизации и упорядочения требований, предъявляемых к группам силовых кабелей для стационарной прокладки с учетом многообразия областей их применения, и повышения их технического уровня, безопасности и качества на основе обобщения отечественного опыта производства и эксплуатации силовых кабелей, современных норм пожарной безопасности, а также международных требований, установленных в стандарте МЭК 60502-1 и гармонизированных документах CENELEC – HD 603 и НD 604.

Стандарт учитывает нормы, действующие в РФ, условия прокладки и режимы эксплуатации электрических сетей в климатических условиях РФ.

Соответственно в ГОСТ Р 53769-2010 по сравнению с ГОСТ 16442-80 введены следующие новые требования:

• уточнено нормирование через среднее значение толщины изоляции в полном соответствии с требованиями стандарта МЭК 60502-1,
• расширен диапазон сечений токопроводящих жил до 1000 мм2, в том числе пятижильных кабелей до 240 мм2,
• обязательное наличие заполнения внутренних и наружных промежутков между скрученными изолированными жилами, в том числе в виде экструдированной внутренней оболочки, для придания кабелям практически круглой формы, с целью повышения устойчивости при механических воздействиях и обеспечения ввода кабелей во взрывоопасное оборудование,
• введена система обязательной единообразной цветовой маркировки жил с целью их идентификации, что позволяет повысить производительность труда при монтаже и обеспечить электробезопасность кабельных линий при использовании продукции различных предприятий-изготовителей,
• исключены требования ГОСТ 7006-72, как не отвечающие современным международным нормам, и введены современные требования к защитным покровам,
• приведены уточненные значения допустимых токов нагрузки кабелей, отличающиеся от указанных в старых изданиях ПУЭ,
• введено требование к минимальной массе одного метра токопроводящей жилы с целью исключения возможности поставки кабелей с заниженным сечением токопроводящих жил,
• предусмотрен выпуск экранированных кабелей на напряжение 0,66 и 1 кВ с целью повышения защищенности (электромагнитной совместимости) рядом проложенных кабелей других типов и другого электрооборудования,
• введены требования пожарной безопасности в соответствии с ФЗ «Технический регламент о требованиях пожарной безопасности» и ГОСТ Р 53315-2009.

Следует иметь в виду, что ГОСТ Р 53769–2010 — это стандарт вида «общих технических условий» (ОТУ). Для выпуска кабелей силовых на основе требований ГОСТ Р 53769–2010 разработаны отраслевые технические условия ТУ 16-705.499–2010 «Кабели силовые с пластмассовой изоляцией на напряжение 0,66; 1 и 3 кВ» (марки кабелей с медными жилами: ВВГ, ВВГЭ, ВВГнг(А), ВВГЭнг(А), ПвВГ, ПвВГЭ, ПвВГнг(А), ПвВГЭнг(А), ВБШв, ВБШвнг(А), ПвБШв, ПвБШвнг(В), ПвБШп; те же марки кабелей с алюминиевыми жилами – АВВГ и т.д.; диапазон сечений от 1,5 до 1000 мм2). Дата введения ТУ в действие – 01.10.2010 г.

ТУ 16-705.499-2010 утверждены председателем национального технического комитета по стандартизации Росстандарта ТК 46 «Кабельные изделия» и президентом Ассоциации «Электрокабель». Изготовление кабелей по ТУ 16-705.499-2010 обеспечивает соответствие их всем требованиям ГОСТ Р 53769-2010, в том числе по электро- и пожаробезопасности, экологическим требованиям и надежности.

Также разработаны изменения к действующим ТУ, в тексте которых была ссылка на ГОСТ 16442-80 как на базовый документ:

• ТУ 16. К71-310-2001 «Кабели, не распространяющие горение, с низким дымо- и газовыделением» — изменение № 5. Дата введения изменения в действие – 15.10.2010 г.;
• ТУ 16. К71-090-2002 «Кабели силовые и контрольные, не распространяющие горение, с низким дымо- и газовыделением» — изменение № 1. Дата введения изменения в действие – 15.11.2010 г.;
• ТУ 16. К71-277-98 «Кабели силовые с изоляцией из силанольносшиваемого полиэтилена на напряжение 1 кВ» — изменение № 3. Дата введения изменения в действие – 15.11.2010 г.;
• ТУ 16. К71-337-2004-2004 «Кабели огнестойкие, не распространяющие горение, с низким дымо- и газовыделением» — изменение № 2. Дата введения изменения в действие – 15.11. 2010 г.

ТУ 16. К71-322-2002 «Кабели силовые с поливинилхлоридной изоляцией пятижильные» аннулированы изменением № 1 с 01.

01.2011 г. без замены (конструкция введена в ТУ 16-705.499-2010).

Перечисленные ТУ (в которые внесены изменения) содержат изделия, защищенные патентами РФ на полезные модели, патентообладатель ОАО «ВНИИКП».

На основании Постановлений Правительства РФ от 01.12.2009 г. № 982, от 13 ноября 2010 года № 906, Информации Росстандарта о перечнях продукции, подлежащей обязательному подтверждению соответствия, кабели силовые с пластмассовой изоляцией на напряжение 0,66; 1 и 3 кВ подлежат обязательному подтверждению соответствия требованиям ГОСТ Р 53769–2010.

ГОСТ 16442-80	ТУ 16-705.499-2010	ГОСТ 16442-80	ТУ 16-705. 499-2010
ВВГ, ВВГз	ВВГ	АВВГ, АВВГз	АВВГ
—	ВВГЭ	—	АВВГЭ
—	ВВГнг(А)	—	АВВГнг(А)
—	ВВГЭнг(А)	—	АВВГЭнг(А)
ПВГ*	—	АПВГ*	—
ПвВГ	ПвВГ	АПвВГ	АПвВГ
—	ПвВГЭ	—	АПвВГЭ
—	ПвВГнг(А)	—	АПвВГнг(А)
—	ПвВГЭнг(А)	—	АПвВГЭнг(А)
ВАШв*	—	АВАШв*	—
ПвАШв*	—	АПвАШв*	—
ВБбШв	ВБШв	АВбБШв	АВБШв
—	ВБШвнг(А)	—	АВБШвнг(А)
ПБбШв	—	АПБбШв	—
ПвБбШв	ПвБШв	АПвБбШв	АПвБШв
—	ПвБШвнг(В)	—	АПвБШвнг(В)
—	ПвБШп	—	АПвБШп
* Кабели с изоляцией из полиэтилена, а также в алюминиевой оболочке в ТУ не предусмотрены.

Преимущественная область применения силовых кабелей по ТУ 16-705.499-2010

Марка кабеля	Преимущественная область применения
ВВГ, АВВГ,  ВВГЭ, АВВГЭ,  ПвВГ, АПвВГ,  ПвВГЭ, АПвВГЭ	Для прокладки одиночных кабельных линий в кабельных сооружениях и помещениях. При групповой прокладке кабелей обязательно применение средств огнезащиты.
ВБШв, АВБШв,  ПвБШв, АПвБШв	Для прокладки в земле (траншеях), если кабель не подвергается значительным растягивающим усилиям.
ПвБШп, АПвБШп	Для прокладки в земле (траншеях) независимо от коррозионной активности грунтов и грунтовых вод. Допускается применение кабелей для прокладки через несудоходные реки и водоемы при условии заглубления в грунт.
ВВГнг(А), АВВГнг(А), ВВГЭнг(А), АВВГЭнг(А), ПвВГнг(А), АПвВГнг(А), ПвВГЭнг(А), АПвВГЭнг(А), ВБШвнг(А), АВБШвнг(А), ПвБШвнг(В), АПвБШвнг(В)	Для групповой прокладки в кабельных сооружениях наружных (открытых) электроустановок (кабельных эстакадах, галереях).

Таким образом мы можем утверждать, что конструктивно кабели ВБШв и ВБбШв (АВБШв и АВБбШв) абсолютно идентичны и разница только в маркировке в соответствиии с разными стандартами.

Кабель ВБбШв — Расшифровка, Характеристики и все Сечения

Кабель ВБбШв — Расшифровка, Характеристики и все Сечения

— 0,66/1 кВ

Номинальное переменное напряжение	0,66/1 кВ
Количество жил	1 — 5 жил
Размер сечения	1,5 — 240 мм2

Содержание:

• Расшифровка
• Технические
  характеристики
• Конструкция
• Применение
• Маркировка
• Указания
  по эксплуатации
• Сечения
  и маркоразмеры
• ГОСТ
• Аналоги
• Производители

Расшифровка ВБбШв

*

— отсутствие буквы А означает, что токопроводящая жила — медная

В

— изоляция из ПВХ пластиката

Б

— броня из стальных оцинкованных лент

б

— без подушки под броней;

Шв

— выпрессованный ПВХ защитный шланг

ВБбШв-ХЛ — холодостойкое исполнение (температура эксплуатации до -60 °С)

ВБбШв-Т — тропическое исполнение (стойкость к воздействию плесневых грибов)

N — нулевая жила

Pe — жила заземления

ож — однопроволочная жила

ок — однопроволочная круглая жила

мж,мп,мн — многопроволочная жила

мк — многопроволочная круглая жила

мс — многопроволочная секторная жила

Технические характеристики ВБбШв

Общие характеристики

Номинальное переменное напряжение

0,66/1 кВ

Номинальная частота

50 Гц

Минимально допустимый радиус изгиба при прокладке

10 диаметров кабеля (для одножильного кабеля) 7,5 диаметров кабеля (для многожильного кабеля)

Строительная длина

200-450 метров

Допустимые усилия при протяжке кабеля по трассе прокладки

50 Н/мм²

Код ОКП ВБбШв

3533713100

Класс пожарной безопасности

O1. 8.2.5.4

Срок службы

30 лет

Гарантийный срок эксплуатации кабеля

5 лет

Температура окружающей среды при эксплуатации кабеля

от -50°С до 50°С

Стойкость к воздействию повышенной относительной влажности при температуре окружающей среды до 35°C

98%

Минимальная температура прокладки кабеля без предварительного подогрева

-15°С

Радиус изгиба

Допустимые температуры нагрева токопроводящих жил кабеля:

Длительно-допустимая

70 °С

В режиме перегрузки

90 °С

Предельная при коротком замыкании

160 °С

По условию невозгорания при коротком замыкании

350 °С

Указания по эксплуатации

Характеристики изоляции и оболочки

Наименование характеристики	Значение для изоляции из ПВХ	Значение для наружной оболочки и шланга из ПВХ
До старения
Прочность при разрыве, не менее	12. 5 Н/мм	12.5 Н/мм
Относительное удлинение при разрыве, не менее	150%	150%
После старения
Прочность при разрыве, не менее	12.5 Н/мм	12.5 Н/мм
Отклонение* значения прочности при растяжении, не более	±25%	±25%
Относительное удлинение при разрыве, не менее	150%	150%
Отклонение значения относительного удлинения при разрыве, не более	±25%	±25%
Глубина продавливания при высоких температурах, не более	50%	50%
Водопоглощение — увеличение массы, не более	10 мг/см2	—
Стойкость к воздействию низкой температуры — отклонение значения относительного удлинения при разрыве, не более	—	20%

*Отклонение – разность между средним значением, полученным после старения, и средним значением, полученным до старения, выраженная в процентах последнего.

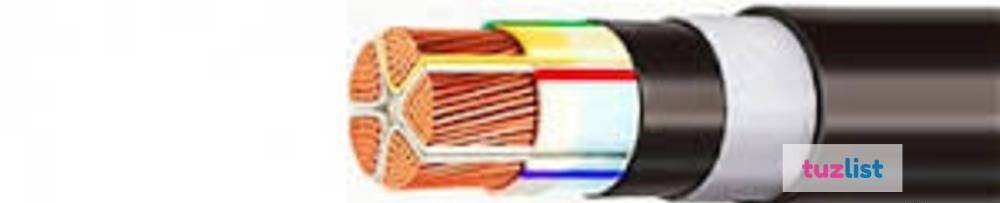

Конструкция ВБбШв

1. 1. Медная токопроводящая жила
2. 2. Изоляция из поливинилхлоридного пластиката (ПВХ)
3. 3. Заполнение из ПВХ пластиката или невулканизированной резиновой смеси — для придания кабелю практически круглой формы внутренние и наружные промежутки между изолированными жилами должны быть заполнены.
4. 4. Внутреняя оболочка из поливинилхлоридного (ПВХ) пластиката
5. 5. Броня из стальных оцинкованных лент
6. 6. Защитный шланг из ПВХ пластиката

Токопроводящие жилы должны быть одно- или многопроволочными номинальными сечениями в соответствии с таблицей:

Наименование жилы	Номинальное сечение медной жилы, мм
	круглой	секторной (сегментной)
Однопроволочная	1,5-50	—
Многопроволочная	16-1000	25-400

Многожильные кабели должны иметь все жилы равного сечения. Четырехжильные кабели с жилами номинальным сечением 25 мм² и более могут иметь одну жилу меньшего сечения (нулевую или заземления) в соответствии с таблицей:

Наименование жилы	Номинальное сечение медной жилы, мм
Основная	25	35	50	70	95	120	150	185	240	300	400
Нулевая или заземления	16	16	25	35	50	70	70	95	120	150	185

Маркировка ВБбШв Изолированные жилы кабелей должны иметь отличительную расцветку. Расцветка должна быть сплошной или в виде продольной полосы шириной не менее 1 мм. Цвет изоляции жил многожильных кабелей должен соответствовать ГОСТ 31996-2012. Число жил в кабеле, шт. Цвет изоляции жилы Порядковый номер жилы 1 2 3 4 5 2 Серый* Синий — — — 3 Серый* Коричневый Черный — — Серый* Синий Зеленый-Желтый — — 4 Серый* Коричневый Черный Синий — Серый* Коричневый Черный Зеленый-Желтый — 5 Серый* Коричневый Черный Синий Зеленый-Желтый Синий — нулевая жила Зеленый-Желтый — жила заземления (* — или натуральный) (** — по согласованию с заказчиком)

Применение ВБбШв

• Кабели предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц
• Для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках
• Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год
• Для одиночной прокладки в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту
• Класс пожарной опасности по ГОСТ 31565-2012: О1.8.2.5.4
• Применяются при наличии опасности механических повреждений кабеля

Сечения и маркоразмеры ВБбШв

Выбрав необходимый размер кабеля ВБбШв, вы сможете уточнить значения и описание следующих характеристик:

• вес и диаметр
• токовая нагрузка
• ток короткого замыкания
• мощность
• сопротивление
• точная конструкция
• маркировка

• ВБбШв 1х1,5
• ВБбШв 1х2,5
• ВБбШв 1х4
• ВБбШв 1х6
• ВБбШв 1х10
• ВБбШв 1х16
• ВБбШв 1х25
• ВБбШв 1х35
• ВБбШв 1х50
• ВБбШв 1х70
• ВБбШв 1х95
• ВБбШв 1х120
• ВБбШв 1х150
• ВБбШв 1х185
• ВБбШв 1х240

• ВБбШв 2х1,5
• ВБбШв 2х2,5
• ВБбШв 2х4
• ВБбШв 2х6
• ВБбШв 2х10
• ВБбШв 2х16
• ВБбШв 2х25
• ВБбШв 2х35
• ВБбШв 2х50
• ВБбШв 2х70
• ВБбШв 2х95
• ВБбШв 2х120
• ВБбШв 2х150
• ВБбШв 2х185
• ВБбШв 2х240

• ВБбШв 3х1,5
• ВБбШв 3х2,5
• ВБбШв 3х4
• ВБбШв 3х6
• ВБбШв 3х10
• ВБбШв 3х16
• ВБбШв 3х25
• ВБбШв 3х35
• ВБбШв 3х50
• ВБбШв 3х70
• ВБбШв 3х95
• ВБбШв 3х120
• ВБбШв 3х150
• ВБбШв 3х185
• ВБбШв 3х240

• ВБбШв 3х2,5+1х1,5
• ВБбШв 3х4+1х2,5
• ВБбШв 3х6+1х4
• ВБбШв 3х10+1х6
• ВБбШв 3х16+1х10
• ВБбШв 3х25+1х16
• ВБбШв 3х35+1х16
• ВБбШв 3х50+1х25
• ВБбШв 3х70+1х35
• ВБбШв 3х95+1х50
• ВБбШв 3х120+1х70
• ВБбШв 3х150+1х70
• ВБбШв 3х185+1х95
• ВБбШв 3х240+1х120
• ВБбШв 4х1,5

• ВБбШв 4х2,5
• ВБбШв 4х4
• ВБбШв 4х6
• ВБбШв 4х10
• ВБбШв 4х16
• ВБбШв 4х25
• ВБбШв 4х35
• ВБбШв 4х50
• ВБбШв 4х70
• ВБбШв 4х95
• ВБбШв 4х120
• ВБбШв 4х150
• ВБбШв 4х185
• ВБбШв 4х240
• ВБбШв 5х1,5

• ВБбШв 5х2,5
• ВБбШв 5х4
• ВБбШв 5х6
• ВБбШв 5х10
• ВБбШв 5х16
• ВБбШв 5х25
• ВБбШв 5х35
• ВБбШв 5х50
• ВБбШв 5х70
• ВБбШв 5х95
• ВБбШв 5х120
• ВБбШв 5х150
• ВБбШв 5х185
• ВБбШв 5х240

ГОСТ ВБбШв

Ниже представлены государственные стандарты для ВБбШв, в соответствии с которыми мы собрали технические характеристики, представленные на данной странице.

ГОСТ 31996-2012

действующий

«ГОСТ 31996-2012 — Действующий. Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0.66; 1 и 3 кВ Общие технические условия.»

с 01.01.2014 по н.в.

скачать

ГОСТ Р 53769-2010

недействующий

«Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0.66; 1 и 3 кВ Общие технические условия»

с 01.01.2011 по 01.01.2014

скачать

ГОСТ 16442-80

недействующий

«Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0. 66; 1; 3; и 6 кВ Общие технические условия»

с 01.01.1982 по 01.01.2011

скачать

Так же смотрите

ГОСТ 22483-2012

действующий

«Жилы токопроводящие для кабелей, проводов и шнуров»

с 01.01.2014 по н.в.

скачать

ГОСТ 23286-78

действующий

«Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением»

с 01.01.1983 по н.в.

скачать

ГОСТ 7006-72

действующий

«Покровы защитные кабелей»

с 01.01.1975 по н.в.

скачать

ГОСТ 31565-2012

действующий

«Требования пожарной безопасности»

с 01.01.2014 по н.в.

скачать

ГОСТ 15150-69

действующий

«Исполнения для различных климатических районов»

с 01. 01.1971 по н.в.

скачать

Аналоги ВБбШв

ВБбШвнг-LS

бронированный стальными лентами, с медной жилой, изоляцией и защитным шлангом из ПВХ пониженной пожарной опасности.

ВБВ

бронированный стальными лентами, с медной жилой, изоляцией и оболочкой из ПВХ.

ВБбШвнг

бронированный стальными лентами, с медной жилой, изоляцией из ПВХ, защитным шлангом из ПВХ пониженной горючести.

ВБШвнг(А)-FRLS

бронированный с медной жилой с изоляцией и защитным защитным шлангом из ПВХ пониженной пожарной опасности. Огнестойкий.

ВБВнг

бронированный стальными лентами, с медной жилой, изоляцией из ПВХ, оболочкой из ПВХ пониженной горючести.

ВБВнг-LS

бронированный стальными лентами, с медной жилой, изоляцией и оболочкой из ПВХ пониженной пожарной опасности.

ВБВнг-FRLS

бронированный с медной жилой с изоляцией и оболочкой из ПВХ пониженной пожарной опасности. Огнестойкий.

ВБбШпз

бронированный стальными лентами, с медной жилой, изоляцией из ПВХ и защитным шлангом из сшитого полиэтилена. С заполнением.

ВБбШвз

бронированный стальными лентами, с медной жилой, изоляцией из ПВХ и защитным шлангом из ПВХ. С заполнением.

Заводы-производители ВБбШв

ООО «Сарансккабель»

АО «Людиновокабель»

ООО «Рыбинсккабель»

ООО «Калужский кабельный завод»

АО «Псковкабель»

ООО «НПО «ПЗСК»

ООО «Торговый Дом ЗЗЦМ-Кабель»

АО «Тверьэнергокабель»

ЗАО «Агрокабель»

ООО «Кабельный завод «Энергия»

АО «Завод Чувашкабель»

АО «Элкаб-КЗ»

ООО «ПромСтройКабель»

ООО «Завод Москабель»

ООО «Конкорд»

ООО «ЭМ-кабель»

ООО «ТД ЛипарКабель»

ООО «Можайский кабель»

АО «Самарская кабельная компания»

НАО «Иркутсккабель»

ООО «ТД РТ-Кабель»

ООО «Кабельный Завод «Алюр»»

АО «Уралкабель»

ООО «МКЗ»

АО «Росскат»

ОАО «Амурский кабельный завод»

АО «Электрокабель «Кольчугинский завод»

ООО «УК «Кавказкабель»

АО «Завод «Энергокабель»

АО «Электротехмаш»

ООО «Камский Кабель»

ООО «ТД «Верхнеокский кабельный завод»

АО «Ники»

ООО «ТД СКК»

АО «Марпосадкабель»

ООО «Режкабель»

ООО «Элпром»

ООО «Томсккабель»

ООО «НКЗ «Электрокабель НН»

ООО «ВИМ-Кабель»

ОАО «Беларускабель»

ООО «Кабельный завод Кабэкс»

АО «Сибкабель»

ЗАО «Белтелекабель»

ЧАО «Азовкабель»

ООО «СмолКабель»

Ваша заявка на кабель ВБбШв успешно отправлена. С вами свяжутся в ближайшее время!

Представьтесь, пожалуйста:

E-Mail:

Телефон:

Необходимое количество:

Сообщение (при необходимости):

Авторизация Регистрация Забыли пароль?

ВБбШв/АВБбШв

Кабели силовые

ВБбШв

Документация

• Описание
• Детали конструкции

Кабели силовые

бронированные с пластмассовой изоляцией на напряжение от 0,66 до 1 кВ

Применяется к:

Кабели предназначены для передачи и распределения электрической энергии в стационарных условиях на номинальное переменное напряжение до до 1000В с частотой 50Гц.

Прокладывается в земле (траншеях), в помещениях (тоннелях), каналах, коллекторах, производственных помещениях, на кабельных эстакадах, на мостах, если кабель в процессе эксплуатации не подвергается растягивающим усилиям, в среде любых степень коррозионной активности.



-1. Проводник медный
-2. Изоляция
-3. Ременная изоляция
-4. Броня из стальных лент
-5. Оболочка из пластиковых композиций

Технические характеристики:
1. Предельная рабочая температура окружающей среды от -50 до +50.
2. Относительная влажность воздуха до 98 % при температуре 35°С.
3. Номинальное напряжение переменного тока 1 кВ частотой 50 Гц.
4. Испытательное напряжение — переменный ток, 50Гц, 3500В в течение 10 минут.
5. Сопротивление изоляции — не менее 0,005 мОм на километр.
6. Минимальный радиус изгиба составляет примерно 15-20 диаметров кабеля.
7. Номинальное сечение:
жила медная однопроволочная — от 6 до 10 мм ²
многопроволочная медная — от 16 до 300 мм ² ;
8. Кабели бывают двухжильные, трехжильные, четырехжильные и пятижильные.
Кабели четырехжильные изготавливаются с одножильными или одножильными жилами.

Структура кабеля:
1. Токопроводящая жила — медная однопроволочная или многопроволочная.
2. Изоляция — из поливинилхлоридного пластика или сшитого полиэтилена.
3. Утеплитель для талии.
4. Броня — из плоских стальных лент.
5. Оболочка:
— для марок ВБбШв , ПвБбШв из поливинилхлоридного пластиката;
— Для марок ВБбШвнг , ПвБбШвнг из поливинилхлоридного пластиката пониженной горючести;
-Для марок ВБбШвнг-LS , ПвБбШвнг-LS из трудногорючего ПВХ с низким газодымлением.

АВБбШв

Документация

• Описание
• Детали конструкции

Кабели питания

бронированный с пластмассовой изоляцией на напряжение от 0,66 до 1 кВ



Применяется к:

Кабели предназначены для передачи и распределения электрической энергии в стационарных условиях на номинальное переменное напряжение до 1000В частотой 50 Гц.

Прокладывается в земле (траншеях), в помещениях (тоннелях), каналах, коллекторах, производственных помещениях, на кабельных эстакадах, на мостах, если кабель в процессе эксплуатации не подвергается растягивающим усилиям, в среде любых степень коррозионной активности.



-1. Токопровод, алюминий
-2. Изоляция
-3. Ременная изоляция
-4. Броня из стальных лент
-5. Оболочка из пластиковых композиций

Технические характеристики:

1. Предельная рабочая температура окружающей среды от -50 до +50.
2. Относительная влажность воздуха до 98 % при температуре 35°С.
3. Номинальное напряжение переменного тока 1 кВ частотой 50 Гц.
4. Испытательное напряжение — переменный ток, 50Гц, 3500В в течение 10 минут.
5. Сопротивление изоляции — не менее 0,005 мОм на километр.
6. Минимальный радиус изгиба составляет примерно 15-20 диаметров кабеля.
7. Номинальное сечение:
Алюминиевая однопроволочная жила — от 2,5 до 50 мм ² ;
Алюминиевый многожильный провод — от 70 до 300 мм ² .
8. Кабели бывают двухжильные, трехжильные, четырехжильные и пятижильные.
Кабели четырехжильные изготавливаются с одножильными или одножильными жилами.

Структура кабеля:

1. Токопроводящая жила — алюминиевая однопроволочная или многопроволочная.
2. Изоляция — из поливинилхлоридного пластика или сшитого полиэтилена.
3. Утеплитель для талии.
4. Броня — из плоских стальных лент.
5. Оболочка:
для марок АВБбШв , АПвБбШв из поливинилхлоридного пластиката;
для марок АВБбШвнг , АПвБбШвнг из поливинилхлоридного пластиката пониженной горючести;
для марок АВБбШвнг-ЛС , АПвБбШвнг-ЛС из поливинилхлоридного пластиката пониженной горючести с низким газодымлением.

ВБбШв, ВБбШвнг, ВБбШвнгд — Европан

ТУ У 27.3-39543889-005:2019; Национальные стандарты Украины МЭК 60502-1:2009

• ВБбШв, ВБбШвнг, ВБбШвнгд — кабели силовые бронированные с медными жилами, изоляцией из поливинилхлорида и защитной оболочкой типа БбШв.
• Предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66; 1 кВ частотой 50 Гц.
• Применяются в основном для прокладки в грунте (в траншеях), помещениях, тоннелях, каналах, шахтах (кроме прокладки блоками), в подземных сооружениях, частично затапливаемых сооружениях с различными коррозионными условиями, а также на открытом воздухе, в условиях агрессивной окружающей среды и неустойчивых грунтов, если кабель не подвергается значительным растягивающим нагрузкам, но при этом существует риск механических повреждений в процессе эксплуатации.

Доля

Минимальный срок службы 30 лет

Гарантийный срок службы 5 лет

Минимальный радиус изгиба 7,5 x внешний диаметр

Диапазон температур установка: не ниже -15°С
эксплуатация: от -50°С до +50°С

Расшифровка кабелей ВБбШв, ВБбШвнг, ВБбШвнгд

Отсутствие в маркировке буквы А означает, что жила медная;

В – Изоляция из поливинилхлоридного пластиката;

B – броня из стальных оцинкованных лент;

б — без подкладки под броню;

Шв – шланг защитный экструдированный ПВХ;

« нг » – не поддерживает горение;

«ngd» – не поддерживает горение, с пониженным дымо- и газовыделением.

Исполнение

Токопроводящие жилы: медные однопроволочные или многопроволочные 1-го или 2-го класса гибкости, круглой или секторной формы (класс 1, 2 ДСТУ EN 60228)

Изоляция: ПВХ-компаунд, шланговая оболочка из ПВХ

Броня: стальные оцинкованные ленты

	Номинальное напряжение, кВ
	0,66	1
Количество проводников	Номинальное сечение основных жил, мм 2
1	10 — 50	10 — 240
2, 3, 4, 5	2,5 — 50	2,5 — 240

Пожарная безопасность

• Национальные стандарты Украины 4809:2007
• ВБбШв — ПБ 1ХХХХХХХХ
• ВБбШвнг — ПБ 12ХХХХХХ
• ВБбШвнгд — ПБ 122111XXX

Подробное описание

ВБбШв — кабель силовой с медными жилами, изоляцией из ПВХ и защитной оболочкой типа БбШв. Предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66; 1 кВ частотой 50 Гц.

Область применения

Трос бронированный ВБбШв обладает высокой устойчивостью к механическим воздействиям и воздействиям окружающей среды. Применяется для прокладки в грунте (в траншеях) при любом уровне коррозионной активности, независимо от токов утечки. Стальная броня делает кабель пригодным для работы в агрессивной среде и в условиях механических воздействий. Применяется в сухих и влажных помещениях, тоннелях, каналах, шахтах (кроме прокладки блоками), в подземных сооружениях, частично затапливаемых зданиях с различными коррозионными условиями. А также на открытом воздухе, в неустойчивых грунтах, если кабель не подвергается значительным деформациям растяжения, но при этом существует риск механических повреждений в процессе эксплуатации. Может применяться для кладки в пожароопасных и взрывоопасных помещениях, так как не воспламеняется при однократной кладке.

Кабели с индексом «нг» и «нгд» применяются в помещениях с повышенным уровнем пожарной опасности и в местах с высокой вероятностью возгорания. ВБбШвнг выполнен в оболочке, не поддерживающей горение, также имеет низкий уровень дымовыделения при воздействии высоких температур. Благодаря этим свойствам указанные марки кабеля – ВБбШвнг и ВБбШвнгд не распространяют горение даже при прокладке с другими кабелями.

Конструкция

Конструкция кабеля основана на медных однопроволочных или многопроволочных жилах круглой или секторной формы (класс 1, 2 ДСТУ EN 60228). Они изолированы ПВХ-пластикатом и имеют цифровую или цветную (сплошную или полосовую) маркировку. Броня изготовлена ​​из оцинкованных стальных полос, а внешняя оболочка из экструдированного ПВХ.

Эксплуатация

ВБбШв, ВБбШвнг, ВБбШвнгд предназначены для стационарной эксплуатации при температуре окружающего воздуха от -50°С до +50°С. А относительная влажность должна быть до 98% при температуре не выше +35°С.
