Ответвительная коробка для электропроводки: виды, назначение и монтаж

Что такое ответвительная коробка для электропроводки. Какие бывают виды распределительных коробок. Как правильно выбрать и установить распаячную коробку. Какие функции выполняет распределительная коробка в электропроводке.

Что такое ответвительная коробка и для чего она нужна

Ответвительная коробка (также называемая распределительной или распаячной) — это важный элемент электропроводки, предназначенный для соединения и разветвления проводов. Основные функции ответвительной коробки:

• Защита мест соединения проводов от механических повреждений и влаги
• Обеспечение пожарной безопасности за счет изоляции соединений
• Упрощение монтажа и обслуживания электропроводки
• Возможность удобного подключения новых потребителей электроэнергии

Использование ответвительных коробок позволяет существенно сократить расход кабеля и упростить схему проводки. Без них пришлось бы тянуть отдельный провод от щитка к каждой розетке и светильнику.

Основные виды распределительных коробок

Ответвительные коробки различаются по нескольким параметрам:

По способу монтажа:

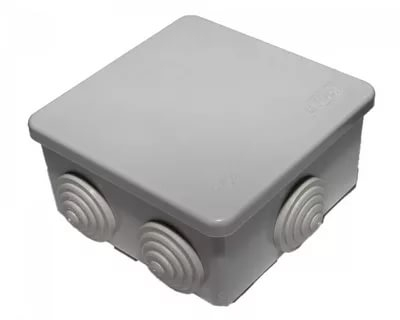

• Накладные — устанавливаются на поверхность стены
• Встраиваемые — монтируются в углубление в стене

По материалу корпуса:

• Пластиковые — наиболее распространенные и недорогие
• Металлические — для помещений с повышенной пожароопасностью

По форме:

• Круглые — удобны при монтаже в бетонные стены
• Квадратные и прямоугольные — для большего количества проводов

По степени защиты:

• Обычные — для установки внутри помещений
• Герметичные — для монтажа на улице или во влажных помещениях

Выбор конкретного типа коробки зависит от условий монтажа, количества проводов и требований к защите соединений.

Как выбрать подходящую распределительную коробку

При выборе ответвительной коробки следует учитывать несколько важных факторов:

• Место установки — для открытой или скрытой проводки
• Материал стен — для бетона удобнее круглые коробки
• Количество и сечение проводов — влияет на размер коробки
• Условия эксплуатации — нужна ли герметичность
• Способ соединения проводов — наличие клемм или зажимов

Для большинства квартир подойдут стандартные пластиковые коробки размером 100х100х50 мм. Для влажных помещений лучше выбрать герметичные модели с резиновыми уплотнителями.

Правила и особенности монтажа распаячных коробок

При установке ответвительных коробок важно соблюдать следующие рекомендации:

1. Располагать коробки в доступных местах для удобства обслуживания
2. Обеспечить небольшой запас провода внутри коробки
3. Надежно закрепить коробку в стене или на поверхности
4. Герметизировать вводы проводов в коробку
5. Использовать подходящие способы соединения проводов
6. Плотно закрывать крышку коробки после монтажа

Для встраиваемых коробок делают углубление в стене с помощью перфоратора или специальной коронки. Коробку фиксируют с помощью раствора или монтажной пены.

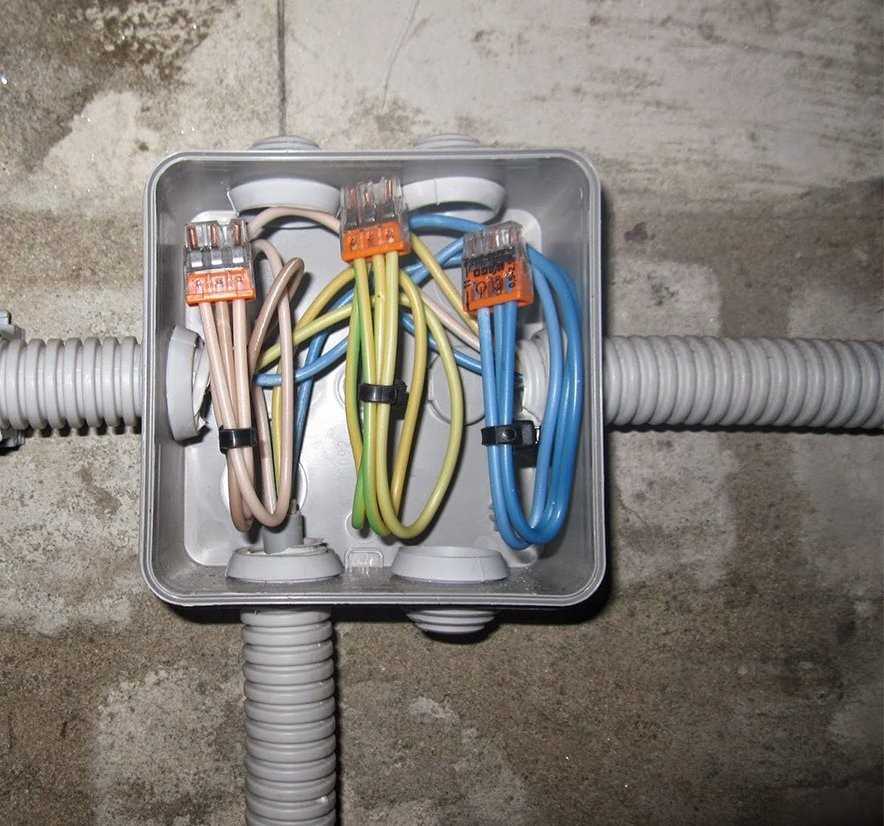

Способы соединения проводов в распределительной коробке

Существует несколько вариантов соединения проводов внутри ответвительной коробки:

• Винтовые клеммники — универсальный и надежный способ
• Пружинные клеммы (WAGO) — быстрый монтаж без инструментов
• Скрутка с пайкой — для соединения проводов из одного металла
• Колпачки СИЗ — простые в использовании, но менее надежные
• Болтовое соединение — для проводов большого сечения

Выбор метода зависит от типа проводов, их сечения и условий эксплуатации. Для соединения медных и алюминиевых проводов лучше использовать специальные клеммы.

Преимущества использования распределительных коробок

Применение ответвительных коробок в электропроводке дает ряд важных преимуществ:

• Повышение уровня пожарной безопасности
• Защита соединений от механических повреждений
• Удобство обслуживания и поиска неисправностей
• Возможность легкого подключения новых потребителей
• Эстетичный внешний вид проводки
• Экономия кабеля при монтаже

Грамотное использование распределительных коробок позволяет создать надежную и безопасную систему электроснабжения в доме или квартире.

Типичные ошибки при монтаже распаячных коробок

При установке ответвительных коробок нередко допускаются следующие ошибки:

• Выбор коробки неподходящего размера
• Недостаточная фиксация коробки в стене
• Отсутствие герметизации вводов проводов
• Некачественное соединение проводов
• Перегрузка коробки большим количеством проводов
• Расположение в труднодоступных местах

Чтобы избежать проблем, необходимо тщательно планировать схему проводки и соблюдать технологию монтажа. При отсутствии опыта лучше доверить работу профессиональным электрикам.

классы защиты, как правильно выбрать для дома

Коробки ответвительные на стене — это электромонтажные конструкции, предназначенные для защиты коммуникационных электрических сетей в местах их соединения от пагубных факторов окружающей среды. Монтируются устройства практически везде, где коммутируются кабели или электрическая проводка с напряжением не более 1000 В.

Содержание

1. Назначение и применение
2. Классификация по типам
3. Класс защиты
4. Выбор для домашней электропроводки
5. Установка ответвительной коробки

Назначение и применение

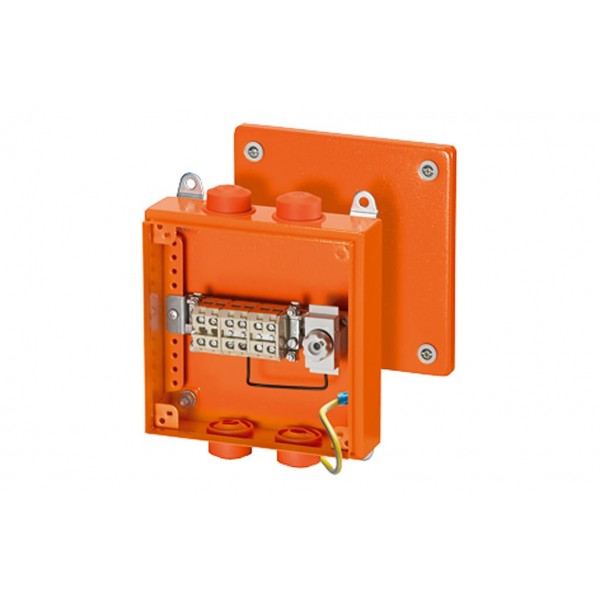

Ответвительная коробка KF 0202 B, Hensel

Существует много разновидностей ответвительных коробов. Они могут отличаться по форме, размерам, материалу изготовления. Однако задача у них одна – скрыть содержимое от разрушающих факторов окружающей среды. Каждая модель оснащена крышкой.

Применяется электромонтажная конструкция не только в домашних условиях, но и в промышленности для крепления и ответвления проводов при установке скрытой проводки. Есть практика монтажа таких конструкций при проведении открытой проводки, но внешний вид при этом оставляет желать лучшего.

Основные задачи, которые стоят перед устройством:

• Защита от механического, термического и химического воздействия.
• Эстетичное оформление электромонтажа кабелей в местах соединения токопроводящих жил.

Ответвительные коробки применяются чаще всего для осветительных и силовых электрических магистралей постоянного и переменного тока с напряжением не более 660 В и слаботочной проводки. Монтировать конструкции можно не только внутри помещений, но и на улице.

Классификация по типам

Коммутационные конструкции делятся на несколько видов в зависимости от назначения.

• Для соединения и защиты стыков кабельных магистралей с напряжением не более 1 кВт, например, КОС, КРП, КВП, У997М, У994, У197 и т.д. Также их могут устанавливать вместе с системой УХЛ.
• Коробка со стандартным размером (100*100*50 мм) используется для проведения открытой и скрытой проводки в домашних условиях. Например, КО100, КТО100, КУ100, КТ100, КС100, КМ100.
• Ответвительные конструкции, предназначенные для хранения и защиты мест соединения линий проводного вещания УК2Р и УК2П. У997М Распредкоробка для наружной проводки УК2-Р

Также по типам конструкции делятся на протяжные и тросовые для воздушных линий и распределительные коробки к шинопроводу (ШРА).

Класс защиты

К числу основных характеристик ответвительных коробок относится класс защиты согласно ГОСТу №1425496. Имеет вид IPXX, где последние две комбинации – цифровое обозначение. Первая цифра указывает устойчивость к воздействию пыли, а вторая влаги.

Код	Защита от пыли	Защита от влаги
0	Защита не предусмотрена	Защита не предусмотрена
1	Исключена вероятность проникновения частиц размерами более 50 мм	Конструкция защищена от попадания внутрь вертикально падающих капель, например, дождя, конденсата
2	Исключена вероятность попадания под крышку короба частиц размерами более 12 мм	Коробка защищена от попадания влаги внутрь под углом 15 градусов
3	Не допускается попадание частиц внутрь размером более 2,5 мм	Устройство защищено от попадания капель, угол падения которых не более 60 градусов
4	Предотвращено попадание частиц размерами более 1 мм	Обеспечена полная защита короба от брызг и капель
5	Агрегат защищен от отложений пыли	Полная защита от водяных струй
6	Отсутствует вероятность попадания пыли под крышку конструкции	Защита от водяных струй высокого давления
7		Защита конструкции при полном погружении во влажную среду на глубину не более 1 метра (кратковременное опущение по влажную среду)
8		Конструкция полностью герметична и может работать под водой

Пыле- и влагозащищенные конструкции имеют больший вес и размеры. На стоимости класс защиты тоже отражается. Чем больше цифры, тем надежнее защита, тем выше цена.

Выбор для домашней электропроводки

Металлические и пластиковые распределительные коробки для скрытой проводки

Коробка распределительная для скрытой проводки и открытой выбирается в зависимости от устанавливаемого типа магистрали.

• Для наружных проводов требуется использовать накладные ответвительные конструкции (они монтируются непосредственно на поверхности стены).
• Если проводка скрытая, необходимы встраиваемые модели, предназначенные для монтажа в стене.

Для использования в домашних условиях вовсе не обязательно приобретать модификации с высоким классом защиты. Полностью герметичная конструкция может потребоваться, если устанавливать ее будут около дома на улице.

Большинство современных моделей оснащено специальными клеммами, которые в значительной степени упрощают процесс установки. Также есть коробки, оснащенные предохранителем, который при коротком замыкании в аварийном порядке отключает электропитание. Дополнительное преимущество в том, что оснащение клеммами и зажимами отражается на стоимости незначительно.

При выборе нужно проанализировать материал, из которого изготовлена стена, поскольку от этого будет зависеть способ крепления. В бетонную стену или из кирпича коробы монтируют на строительный раствор, для стен из гипсокартона предусмотрены специальные крепления.

Лучше отдавать предпочтение проверенным брендам. Стоимость, как правило, выше, но качество сборки более надежное.

Установка ответвительной коробки

Установка коробки в гипсокартон

Во время монтажа электромонтажной конструкции лучше руководствоваться всеми гласными и негласными правилами. Линии проводов, как правило, проходят на высоте или под потолком, следовательно, коробы монтируются там же, чтобы не тратить лишние метры дорогостоящего кабеля. Однако важно обеспечить свободный доступ к конструкции на случай нештатных или аварийных ситуаций.

Если электропроводка протянута в пространстве между натяжным потолком и основой стены, коробки нужно размещать ниже уровня фальш-потолка. Концы токопроводящих жил требуется выводить вниз. Это может вызвать свои сложности, но в дальнейшем при ремонте и обслуживании поставленные задачи выполнить будет значительно проще.

После установки важно, чтобы целостность конструкции не была нарушена. Крышка должна закрываться плотно и надежно, не стоит внутреннее пространство сильно забивать проводами, лучше установить новый короб больших размеров или рядом еще один.

Модернизация, обслуживание и ремонт проводки невозможен без вскрытия ответвительных коробок, поэтому при прокладывании проводки важно составить корректную схему, в которой указано количество и место расположения электромонтажных конструкций, какое количество линий в них входит. Прежде всего это касается устройств, предназначенных для скрытой проводки.

Распределительная коробка для электропроводки виды: монтаж своими руками

Монтаж распределительной коробки в квартире является важным этапом электропроводки, благодаря ей происходит равномерное распределение электрического тока к точкам – потребителям электричества (светильники, розетки, выключатели). Грамотно смонтированная коробка обеспечивает стопроцентное бесперебойное использование электропроводки. По внешним признакам распредкоробка представляет собой конструкцию из металла или пластика с отверстиями по бокам. От коробки отходят провода, которые обеспечивают током все важные электрические приборы.

Для чего нужна распределительная коробка?

Для равномерного распределения электричества проводку разделяют на отдельные группы потребителей. В комнатах в местах соединения проводки устанавливают распределительные коробки.

Распределительные коробки выполняют несколько важных функций в жилых помещениях:

• обеспечение пожарной безопасности;
• создание эстетичного вида в квартире.

Внутри коробки расположены провода, благодаря корпусу, они не подвержены механическим воздействиям, что обеспечивает их сохранность.

По принципу установки коробки бывают встраиваемыми и наружными. Встраиваемые устанавливаются в специально подготовленные углубления в стене, а накладные фиксируются на поверхности стены.

Назначение разветвительных коробов

Электрическая проводка должна разделяться на отдельные группы в зависимости от потребителя электроэнергии. В этих целях используются специальные электротехнические изделия, выполняющие важные функции:

• повышение уровня пожарной безопасности;
• эстетичность.

Под корпусом коробки прячут кабели, что обеспечивает надежную защиту от механических повреждений и существенно продлевает срок службы проводки в целом. Если рассматривать принцип монтажа, то приборы делятся на встраиваемые и наружные, подходящие для открытой проводки. Первые размещают внутри заранее подготовленных ниш, вторые крепят к поверхности любой стены. Также существует специальная уличная коробка.

Основная функция распределительной коробки

При помощи данного электротехнического изделия можно существенно снизить расходы на организацию электропроводки. Без этого элемента пришлось бы соединять каждый электроприбор с отдельным кабелем, что привело бы к приумножению количества каналов, требуемых для укладки, и испортило внешний вид.

Грамотное распределение кабеля внутри коробки повысит безопасность жилых и нежилых комнат. Это обусловлено изоляцией соединительных точек с горючими материалами, содержащимися в стене. Конструкция оборудования продумана до мельчайших деталей, поэтому гарантирует легкость проведения ремонтных работ.

Но основная функция коробки связана с равномерным распределением электрической энергии между всеми потребителями, установленными в помещении. Кроме того, структура изделия учитывает потенциальное расширение за счет добавления новых ветвей электрической цепи.

Почему называется по-разному

Данное электротехническое оборудование называют по-разному, начиная от распределительной и заканчивая ответвительной или распаячной коробкой. Принцип действия всегда идентичен: коробка представляет собой головной центр, в который поступает электрическая энергия от источника, после чего распределяется по разным ветвям, подавая напряжение на розетки, переключатели и осветительные приборы. Именно поэтому она и получила свое название – «распределительная». Альтернативное название «ответвительная» появилось из-за того, что в коробку входит один провод, а выходят – несколько кабелей.

Распаечные изделия называются так из-за используемого способа коммутации проводов внутри корпуса: после скрутки они обязательно паялись. Несмотря на огромное разнообразие современных способов коммутации кабелей в коробках (клеммные колодки, гильзы, зажимы, сварка), их до сих пор называют распаечными.

Другим синонимом прибора стало слово «расключительная». Услышать его можно исключительно в среде людей, занятых в сфере электромонтажа. На деле слово образовано от двух других терминов – распределение и подключение: сначала провода распределяются по ветвям, а затем выполняется их подключение. Следуя данному принципу, легко догадаться, откуда появилось другое наименование коробки – «соединительная».

Таким образом, отправляясь в магазин за распределительной коробкой, не нужно удивляться, если на прилавке будет стоять нужное вам изделие, но под другим названием. Также обратите внимание на габариты прибора, в соответствии с которыми придется создавать углубление в стене. Например, прямоугольные коробки для квартиры обычно производятся стандартного размера – 100х100х50 мм.

Можно ли обойтись без монтажных распределительных коробок

Теоретически такой вариант возможен и допустим, но чтобы убедиться в том, что реализовать его практически невозможно, достаточно представить простую картину: на входе в квартиру установлен вводный электрический щиток, коробки в комнатах не используются, поэтому приходится тянуть отдельные кабели до каждого выключателя, розетки и осветительного прибора. Это приведет к существенным затратам на покупку кабеля, расширению и углублению штроб (либо установке более широких кабель-каналов, что нарушит эстетичность). Вывод: установка распределительной коробки – экономически целесообразное и рациональное решение.

Многие люди ошибочно полагают, что дополнительный соединительный узел, появляющийся внутри распределительной коробки (на линии от вводного щита от конкретной розетки), приведет к ухудшению безопасности, в то время как цельный кабель намного лучше. На деле, если все выполнено грамотно и правильно, то выбранный метод коммутации не будет представлять угрозы. Наконец, подобное изделие облегчает поиск неисправностей на линии, поэтому вам не придется долбить всю стену, чтобы найти поврежденный участок электрической цепи.

Основная функция распределительной коробки

Распределительная коробка позволяет сократить затраты на провода. Если бы её не было, каждый прибор потребления электроэнергии соединялся бы отдельным кабелем. Отсутствие коробки предусматривает увеличение каналов укладки проводов, а визуально это смотрится неэстетично.

Преимущество использования распределительных коробок неоспоримо, и грамотно проведенное соединение проводов обеспечит безопасность помещений. Данное устройство изолирует точки соприкосновения от воздействия горючих материалов стены.

Удобство использования коммутационной коробки обеспечивает легкость в проведении ремонта. Основная функция коробки заключается в том, что за счет неё происходит равномерное распределение электроэнергии по местам расположения основных потребителей. К тому же, такие конструкции коммутационных коробок предполагают добавление новых веток электросетей к уже имеющемуся проводу в случаях необходимости.

А зачем звать мастера, если можно сделать самостоятельно?

Если вы не обладаете навыками строительства и знаниями в схемах электрических сетей, тогда можно, конечно, и позвать специалиста, чтобы не сделать ошибку, повлекшую серьезные неприятности в виде короткого замыкания, возгорания.

Но мы, все же, постараемся объяснить, как смонтировать распределительную коробку собственными усилиями. И надо сказать, что весь процесс такой работы не отличается трудоемкостью или повышенной сложностью. Необходимо лишь ознакомиться с правилами соединения проводов, изучить приемы их использования и обладать терпением. Далее разберемся прежде всего в практической реализации этой работы:

Выбираем место для установки распределительной коробки с учетом комфортного доступа необходимого для устранения неполадок, поскольку демонтаж стен, потолка или пола не, кажется, очень приятной затеей.

Если оптимальное место не найдено необходимо подумать о том, чтобы установить ее в другом помещении. Иногда лишний кабель протянутый на несколько десятков метров в другой место, может, оказаться, дешевле замены разбитого декоративного покрытия помещения.

Если необходимо можно создать несколько распределительных коробок в комнате, поскольку иногда в одном помещении, может, находится несколько потребителей, требующих увеличенное напряжение. И чтобы уменьшить нагрузку такой вариант считается очень выгодным выходом из ситуации. Можно применять проходную и оконечную коробки.

До начала монтажа коробки на поверхности стены, потолка либо пола обеспечиваем возможность оптимального доступа к ней для создания внутренней коммутации проводов. И не стоит забывать о создании запаса кабеля для ввода и выхода. За счет этого можно легко отсоединить коробку от места ее установки в случае такой необходимости.

Теперь вы знаете, как создается установка распределительных коробок в помещении. Мы рассказали об этом максимально упрощенно, чтобы любой человек мог получить базовую информацию о процессе монтажа распределительной коробки. Чтобы все работало правильно необходимо подключать коробки от места ввода по точкам остальной разводки для потребителей.

Очень важно все сделать качественно сразу и не оставлять на – потом доделаю, поскольку сейчас работает ну и ладно. Это может привести к неожиданной развязке в ближайшее время, и поверьте она вам не понравится.

Виды распределительных коробок

Распределительные коробки по типу крепления делятся на:

• накладные, которые устанавливаются снаружи на стену;
• внутренние, устанавливаются в подготовленное углубление стены.

Основная задача соединительной коробки – это обеспечение легкого доступа электрику в случае возникновения нарушений системы. Для удобства и сохранения целостности проводов коробка закрывается крышкой. Для совершения каких-либо манипуляций с электропроводкой специалистам достаточно снять крышку и ознакомиться с причинами неполадок.

Распредкоробки изготавливаются из следующих материалов:

1. Пластик.
2. Металл.

Металлические корпусы изготавливаются из листовой луженой стали или алюминиевых сплавов. Основное требование к материалам: чтобы они не были подвержены коррозийным изменениям.

Если распределительная коробка необходима для стратегически важных объектов, то необходимо её выбирать со следующими характеристиками:

• завинчивающаяся крышка;
• водоизоляционные прокладки.

Металлический корпус обладает универсальными свойствами и отлично защищает проводку во время пожара, то есть — во время возгорания металлическая конструкция способна сохранить содержимое коробки на некоторое время, за которое возможно провести обесточивание сети.

Корпус из пластика также обладает положительными свойствами: устойчивость к окислительным процессам и способность изолировать электрический ток.

Распределительные коробки различаются по геометрической форме и бывают:

• круглые;
• квадратные;
• прямоугольные.

В случае, если к коробке подводится небольшое количество проводов, то можно использовать круглую конфигурацию коробки. В случаях большого количества проводов лучше применить прямоугольную распределительную конструкцию.

Важно! Если стены бетонные, то легче и удобнее установить круглые конструкции коробок.

Размеры распределительных коробок зависят от количества проводов и их сечения.

Виды распред коробок

По материалу корпуса коробки делятся на:

• Металлические — для установки в помещения, построенные из горючих материалов (дерево, пластик), либо на стены, утепленные горючим материалом. Могут иметь внутри слой диэлектрика, для снижения вероятности несанкционированного замыкания контактов.
• Пластиковые — наиболее распространенные, по причине низкой стоимости при изготовлении. Выполняются либо из негорючего материала, для эксплуатации в условиях высокой пожарной опасности, либо из материалов, не поддерживающих горение. То есть, распаечная коробка в любом исполнении не должна стать источником пожара, даже если внутри произойдет возгорание проводки.

По условиям монтажа:

• Для внутренней установки. Предназначены для встраивания в стены, облицовку. Состоят из корпуса, который должен прочно удерживаться в несущей конструкции, и плоской крышки. В свою очередь крышка должна быть съемной, для доступа к контактной группе или скруткам. В таких коробках толщина корпуса может быть тоньше, ведь он не несет конструкционной нагрузки.

• Как правило, встраиваемые коробки изготавливаются круглой формы. При монтаже в монолитную стену, просверлить установочное отверстие с помощью коронки гораздо проще. Для монтажа в гипсокартон, можно использовать прямоугольные (квадратные) корпуса. В ГКЛ несложно вырезать такое отверстие. С точки зрения соединения проводов, удобнее работать с квадратным (прямоугольным) корпусом.
• Для наружной установки (негерметичные) — условия использования — в помещениях или закрытых шкафах. Корпус является и защитой от внешней среды, и силовым элементом конструкции. Поэтому он должен быть толще и прочнее. Распределительная коробка6 Для предотвращения попадания внутрь посторонних предметов, наружные коробки оснащаются уплотнительными хомутами для проводов.

• Для уличного монтажа (герметичные). Монтаж распределительной коробки на открытом воздухе предполагает прямое воздействие воды, обмерзание, туман. Поскольку вода является проводником, внутри корпуса должно быть сухо. Поэтому герметичные коробки имеют резиновый уплотнитель по контуру прилегания крышки, и обжимные (цанговые) хомуты для заведения проводов.

​

• Разумеется, дополнительное оснащение изделий (защита от влаги, и прочее) увеличивает стоимость. Поэтому, выбирая комплектацию, обычно исходят из принципа разумной достаточности.

Распаечные коробки могут быть оснащены готовым комплектом соединителей для проводов. Или вы покупаете пустой корпус, а фурнитура подбирается отдельно.

Внутренняя структура распределительной коробки

Конструкция коммутационной коробки состоит из корпуса и крышки, а также боковых вводных отверстий.

Внутренняя полость коробки оборудована клеммами и зажимами для крепления проводов. Обычно при помощи клемм закрепляют вводный кабель, раздельные провода фиксируют при помощи зажимов. Если коробка не оснащена клеммами, то проводки закрепляются между собой методом скрутки.

Недостатком клеммного соединения является то, что после эксплуатации болты могут расшататься и нарушить контакт проводки. Ослабление контакта вызывает нагрев и впоследствии обгорание проводков. Соединение скруткой считается более надежным способом.

Следует учитывать, что соединение алюминиевого и медного проводов в распредкоробке приводит к разрушению соединения и возникновению электрохимического процесса.

Важно! Латунные клеммы обеспечивают качественное соединение алюминиевых и медных проводов.

Способы соединения проводов в распредкоробке

Способы соединения проводов
Известно множество вариантов соединения монтажных проводников в распредкоробке. Выбор конкретного способа коммутации зависит от материала подводимых жил (медь или алюминий), окружающих условий, а также от сечения проводников.

С учетом перечисленных факторов соединять расключаемые провода внутри коробки допускается следующими методами:

• простой скруткой с последующей пайкой образовавшегося контакта;
• посредством специальных клеммных колодок;
• болтовым соединением;
• самоизолирующими зажимами СИЗ или «орехами»;
• пружинными клеммниками типа «Wago».

Примитивная скрутка с последующей пайкой применяется только в тех случаях, когда соединяются проводники из однородных материалов. Медные и алюминиевые шины объединять таким способом не допускается.

За счет применения пайки скрутка обеспечивает высокое качество сочленения и применяется обычно при ограниченности места внутри коробки из-за невозможности размещения соединительных элементов. К достоинствам этого способа относят простоту и дешевизну образования скрутки, а к недостаткам – сложность демонтажа и потребность в дополнительном инструменте – электропаяльнике.

Клеммники для электропроводки

Клеммные колодки оптимально подходят для обустройства надежного соединения проводов из различных материалов внутри металлической распаечной коробки, например. Применяемые для этих целей изделия изготавливаются из пластика и имеют внутри контактную латунную втулку с винтами. После заведения проводов с двух сторон на 5-7 мм они надежно фиксируются винтовым зажимом. Пластиковый корпус обеспечивает надежную изоляцию контактов от металлического корпуса короба.

Болтовое соединение – достаточно простой, но эффективный способ соединения проводников без их непосредственного контакта. Для его обустройства потребуется лишь болт, три шайбы и гайка. Подготавливается оно так:

1. На болтовую резьбу надевается шайба, а затем накручивается очищенная от изоляционной оболочки жила одного из проводников.
2. Поверх нее накладывается еще одна шайба, на которую таким же способом накручивается оголенный конец второго провода.
3. В завершении оформления контакта на жилу накладывается третья шайба, а затем вся эта сборка зажимается крепежной гайкой.

Болтовое соединение проводов
Классическое болтовое соединение отличается дешевизной крепежных деталей, простотой обустройства соединений, а также возможностью объединения медных и алюминиевых проводников. К недостаткам относят не очень качественную фиксацию концов разнородных шин и необходимость закрытия соединения оболочкой из изоляционного материала. Кроме того, оно с трудом размещается в пределах настенной коробки, что объясняется большими размерами используемого болтового изделия.

Самоизолирующиеся контакты изготавливаются в виде пластмассового колпачка, в котором размещается особая пружина для фиксации оголенных концов проводников. К числу достоинств этих соединителей относят сравнительно невысокую стоимость и наличие в конструкции огнестойкого пластика. Также отмечается простота обустройства контактного соединения и большой выбор цветовых оттенков колпачков. К недостаткам СИЗ относят невысокую надежность крепления, а также невозможность использования для объединения алюминиевых и медных проводников.

Пружинные колодки Wago позволяют без труда образовать надежный контакт разнородных проводников с помощью особого рычажного зажима. Перед их применением в месте соединения с жил потребуется удалить изоляцию. Этот способ практически не имеет недостатков, за исключением высокой стоимости самих клемм.

Монтаж

При электромонтажных работах в домах бетонной или кирпичной конструкции электрические приборы размещаются в полости стены в специально подготовленных отверстиях в стене. Такие углубления изготавливаются перфоратором, в случаях круглой конструкции распределительного щитка отверстия делают специальной коронкой. В посадочное место коробка крепится к стене с помощью алебастрового раствора, который гарантирует прочное соединение корпуса со стеной.

После определения места установки коробки необходимо заняться подготовкой сети проводов и произвести подключение. Для того чтобы их подвести к коммутационной коробке, нужно подготовить штробы, в которые будут укладываться провода. Если стены допускают возможность разводки в горизонтальном положении, то для этого вполне пригодятся промежутки между стенами и потолком.

После подготовки каналов и подрозетников выполняют разводку проводной системы коммутационной коробки.

Важно! Для правильного соединения проводов в распредкоробке в целях быстрого проведения в последующем ремонтных работ провода маркируются.

Вводный кабель от электрощитка обозначается как «ввод», провод от розеток следует также маркировать, потому что подписанные провода не допустят ошибок при профилактике и ремонте. Чтобы провода эксплуатировались правильно, нужно четко соблюдать сечение, например, для подвода электричества от щитка используется двух или трехжильный кабель с сечением 4 квадратных миллиметра.

Такой кабель гарантирует полноценное использование любого потребителя с большой мощностью. Для системы освещения используется сечение 2,5 квадратных миллиметра, а для розеток — 1,5 квадратных мм.

После ознакомления со всеми нюансами приступают к установке коммутационной коробки. Основной принцип установки коммутационной конструкции обозначается точным соблюдением последовательности соединения проводков. Схема соединения проводов в распределительной коробке включает в себя следующие параметры: фаза подводится к фазе, нуль — к нулю, а заземление — к заземлению.

Укладка проводов происходит при соблюдении всех параметров и требований составленной схемы подключения. Провода укладываются внутрь коробки, желательно — с припуском примерно 10 сантиметров. При подсоединении проводов необходимо зачистить концы от изоляции и зафиксировать их в клеммах.

В случае отсутствия крепежей можно просто зафиксировать соединения методом скрутки. Такой метод предполагает скручивание проводов в местах их соприкосновения, этот способ используется часто и считается надежным. После этого места соединений фиксируются изолирующим материалом (изолента или пластиковые колпачки).

Важно! Провода монтируются в трубах из металла или пластика, обеспечивающих изоляцию от внешних негативных факторов.

Различные модификации коммутационных устройств широко представлены в специализированных магазинах электротехники. В прилагаемых инструкциях указываются основные характеристики и номинальные силы напряжения силы тока.

Виды распаячных коробок

На данный момент на рынке представлено богатое разнообразие распаячных коробок самых разнообразных конструкций и форм.

В нашей статье рассматривается только коробка для подключения скрытой проводки. Поэтому детально остановимся на изделиях данного типа.

• Прежде всего, все распределительные коробки можно разделить по их форме. Для скрытой проводки наиболее часто применяются круглые. Их диаметр и глубина могут в значительной степени колебаться. Так диаметр обычно колеблется в пределах 60 – 100 мм, а вот глубина обычно от 30 до 50 мм. Но при должном желании можно найти распаечные коробки для скрытой проводки и других размеров.
• Также широко применяются квадратные коробки. Обычно их размеры находятся в соразмерных с круглыми изделиями параметрах. То есть, начиная от 60×60 мм и заканчивая изделиями больше 110 мм. Глубина квадратных коробок обычно не превышает 30 – 50 мм.
• Также широко применяются прямоугольные распаячные коробки. Здесь разброс размеров еще больше, но суммарная площадь соразмерна с коробками других форм. Прямоугольные и квадратные коробки для скрытой проводки применяются чуть реже, хотя здесь все зависит от ваших пожеланий и технических условий.
• Кроме того,коробки распаечные для скрытой проводки различаются по материалу изготовления. Согласно п.2.1.27ПУЭ (Правил устройства электроустановок), они должны быть изготовлены из несгораемых и трудносгораемых материалов. При прокладке провода по сгораемым материалам следует применять распаячные коробки из металла. Если же прокладка провода осуществляется по несгораемым материалам, то достаточно применения трудносгораемых коробок из пластика.

Обратите внимание! Почти все коробки распределительные для скрытой проводки, представленные на рыке, имеют степень пылевлагозащищенности на уровне IP54 или IP55. Но можно встретить и модели с IP 20 и ниже. При этом нормы ПУЭ для скрытой проводки в несгораемых конструкциях требуют норму не ниже IP24. Поэтому на этот аспект следует обратить внимание.

• Если раньше все распределительные коробки делались пустотелыми, то сейчас на рынке появились модели с клеммниками внутри. Это позволяет более качественно осуществлять соединение проводов, а также способствует их упорядочиванию внутри коробки. И хотя цена таких изделий несколько выше, но их удобство несомненно.
• Ну и последним и весьма условным разделением распределительных коробок является наличие крепления. Оно позволяет более качественно и надежно закрепить изделия в стене, но при условии их посадки на цементный раствор это достоинство весьма сомнительно.

Имея элементарные навыки, достаточно просто изготовить проводку в доме своими руками.

Для этого понадобятся инструменты и материалы:

1. «Болгарка» с диском, соответствующим материалу стен для изготовления каналов, в которых будут размещены провода.
2. Перфоратор – понадобится, если будут применяться скрытые коробки, под которые нужно сверлить глухие отверстия в стенах.
3. Молоток и зубило для вырубки середины глухих отверстий под коробки после сверления корончатым сверлом.
4. Бокорезы – для разделки проводов на мерные куски по месту установки.
5. Кримпер – инструмент для зачистки концов проводов от изоляции.
6. Дрель со сверлом из твердосплавных материалов – сверление отверстий в стенах для крепления распределителей, если они применяются в наружном исполнении.
7. Набор отверток – для крепления коробок к стенам и установки проводов, когда применяются коробки с клеммниками.
8. Пластиковые вкладыши в отверстия для крепления коробок.
9. Винты – для того же.
10. Паяльник и припой (олово + канифоль), если применяются коробки без клеммников – пайка скруток проводов.
11. Наконечники изолирующие и изолента для изоляции спаянных скруток.
12. Тестер.

Принципы соединения

Для быстрого соединения, чтобы исключить путаницу, провода обозначены цветами различных оттенков. Популярным считается следующее сочетание цветов: белый цвет обозначает фазу, голубой цвет – это ноль, светло-зеленый – символизирует заземление. При подсоединении необходимо четкое соблюдение соответствие и последовательность.

Как и любая другая работа, электропроводка в коммутационной коробке также начинается с проекта. Для составления грамотной схемы электропроводки нужно определить точное расположение точек электрических установок – светильники, розетки, выключатели. В соответствии со схемой распределительные коробки размещают в удобных местах. Обеспечение доступа необходимо для проведения ремонтных и профилактических работ на случай возникновения сбоев в снабжении электричеством.

В правилах устройств электроустановок регламентировано, что провода должны соединяться посредством спайки, сварки или с помощью зажимов. Однако в народе себя зарекомендовал «дедовский» способ скрутки проводов, такой метод обеспечивает технологичность и надежность системы.

Иногда недостаточно использования скрутки проводов, для обеспечения надежности площадь контакта обрабатывают спайкой. После подсоединения проводки изолируют и укладывают в корпусе коробки таким образом, чтобы они не соприкасались друг с другом.

После проведения всего комплекса работ проводят диагностику, для этого в квартире самый мощный электроприбор подключают к сети и проверяют провода на наличие нагрева. Если вы обнаружите нагрев какого-нибудь провода, то это значит, что в нем недостаточная площадь контактов, и в таких случаях следует провести ремонт распределительной коробки, возможно, заменить провод на провод большего сечения.

Коробки уравнивания потенциалов

Установка коробки уравнивания потенциалов – это один из способов защиты потребителя от возможного поражения электрическим током. Подобные устройства нашли свое применения в офисных зданиях, квартирах и частных домах.

Коробка уравнивания потенциалов

Что такое разность потенциалов?

В случае, когда величина потенциала у токоведущих предметов, находящихся в одном помещении, различна, то между ними возникает напряжение, называемое разностью потенциалов.

Данная ситуация является весьма опасной с точки зрения возможности поражения находящегося в помещении человека электрическим током. Наиболее часто такая опасность возникает в помещениях с повышенной влажностью (кухня, ванная комната, санузел, душевая).

Разность потенциалов у бытовых электроприборов возникает в следующих случаях:

• утечка тока вследствие повреждения изоляции элементов электрической сети;
• неграмотное подключение электрического оборудования;
• неисправность энергопринимающих устройств;
• возникновение статического электричества на корпусах приборов;
• появление блуждающих токов в системе заземления.

Во избежание возникновения подобных неприятных ситуаций в помещениях организуется система уравнивания потенциалов, по сути представляющая собой объединение всех металлических конструкций в единый контур.

Что такое распределительная (распаечная) коробка

Это электротехническое изделие, представляющее собой замкнутый корпус, выполненный из металла или диэлектрического материала. Второй вариант предпочтительнее, при условии, что материал достаточно надежный с точки зрения пожарной безопасности. То есть он должен быть негорючим, или, как минимум, не поддерживать горение.

Внутри производится соединение силовых кабелей и питающих проводов для потребителей или коммутационных устройств. Распаечная коробка должна обеспечивать защиту внутренних соединений от попадания пыли, влаги, посторонних предметов. Кроме того, изделие предотвращает случайное прикосновение к оголенным участкам электроцепи (токоведущим шинам, контактам).

Форма коробки, равно как ее размеры не регламентируется — формат изделия выбирается исходя из условий монтажа. Однако производители придерживаются определенных стандартов, для совместимости с различной фурнитурой и комплектующими.

Распределительные коробки для электропроводки и ШДУП

Наверняка все вы видели на стенах домов и квартир плоские элементы размером с розетку – распределительные коробки.

О том, что они собой представляют и как собираются, пойдет речь в нижеследующей статье.

Содержание

• 1 Что такое распределительная коробка?
  • 1.1 Виды распределительных коробок
  • 1.2 Материал изготовления распределительныхкоробок
  • 1.3 Внутреннее устройство распределительных коробок
• 2 Монтаж распределительной коробки
• 3 Коробки уравнивания потенциалов
  • 3.1 Что такое разность потенциалов?
  • 3.2 Система уравнивания потенциалов

Что такое распределительная коробка?

Распределительная коробка – это полая конструкция, монтируемая на стену и содержащая внутри себя коммутации проводников системы электроснабжения. В отличие от распределительного щита электрическая распредкоробка не со содержит каких-либо конструктивно сложных элементов. Другие названия распределительной коробки – ответвительная и распаячная коробка.

Главная задача данного элемента – это обеспечить свободный доступ к окончанием проводников для осуществления электромонтажных и ремонтных работ. В связи с этим конструкция коробки для распределения проводов предполагает наличие съемной крышки, выполняющей защитно-декоративную функцию.

Виды распределительных коробок

Существует два вида типовых конструкций распределительных коробок:

• распред коробки электрические наружные, или открытые, которые монтируются непосредственно на поверхности стен и используются при монтаже электропроводки открытым способом;
• распред коробки электрические внутренние, или скрытые, устанавливаются в углубления в стенах, специально выполненные в соответствии с размерами таких конструкций; подобные распаечные коробки применяются для скрытой проводки.

Распред. коробка наружная

Материал изготовления распределительныхкоробок

При изготовлении распаячной коробки важно обеспечить длительный срок ее эксплуатации, то есть проводники и их коммутации должны быть надежно защищены посредством данного элемента на всем протяжении своей службы. Именно поэтому материалами для их изготовления служат различные пластмассы высокого качества, а также металлы, покрытые слоем антикоррозийных грунтовки и краски.

Металлические распределительные коробки производятся из луженой листовой стали. При необходимости их установки в высоковольтных сетях материалом изготовления могут служить алюминиевые сплавы, не боящиеся коррозии. При этом корпус такой конструкции снабжен крышкой с винтовым креплением, изоляционными прокладками и герметичными вводами и способен защищать соединения проводов от пыли, газа, влаги, а также даже при погружении в воду на глубину до одного метра.

Кроме того, в условиях пожароопасной обстановки металлический корпус может в течение некоторого времени оберегать внутреннее пространство от воздействия огня и высоких температур.

Корпуса из пластика во многом не уступают металлическим по своим защитным свойствам. Литые конструкции из фторопласта либо полипропилена не подвержены разложению под воздействием активных веществ и при этом обеспечивают качественную изоляцию и возможность длительного воздействия повышенной влажности, надежно защищая не только содержимое коробки, но и находящегося в непосредственной близости от нее человека (от возможного поражения электрическим током).

Под действием открытого пламени такие пластики не загораются, но могут, что называется, поплыть (расплавиться). По прочностным свойствам пластмассы, конечно, уступают металлам, однако бытовые распределительные коробки при правильной эксплуатации не подвергаются механическим нагрузкам, поэтому их применение в частных домах, квартирах и офисах более чем оправдано.

Из пластика

Внутреннее устройство распределительных коробок

Внутреннее пространство распределительной коробки включает в себя специальные крепления для проводов – зажимы и клеммные колодки. Посредством первых фиксируются кабели и группы проводов, отдельные токоведущие жилы зажимаются в клеммных колодках посредством винтовых фиксаторов.

Бюджетные или устаревшие конструкции могут не содержать простых и удобных в монтаже клемм. В таком случае соединения проводов осуществляется методом скрутки с обязательным последующим обжатием либо пайкой или сваркой.

Важно! Нельзя скручивать друг с другом проводники из разных материалов. Такие соединения очень быстро разрушаются ввиду протекания в них электрохимических процессов окисления, что ведет к увеличению сопротивления в месте коммутации.

Клеммное же соединение позволяет стыковать провода из различных материалов. Корпус колодки отливается из полиэтилена, полиамида, полипропилена, либо из карбамида. Пружинные контакты могут быть медными или латунными и позволяют надежно удерживать провода внутри колодки. Латунные клеммы не подвержены электроэрозионному процессу и пригодны для коммутации медных и алюминиевых токоведущих жил, позволяя металлам долгое время оставаться целостными.

Предназначающиеся для вводов проводов либо кабель-каналов и труб отверстия в корпусе распределительной коробки оборудованы сальниковыми прокладками, которые позволяют сделать конструкцию герметичной, защищая соединения проводников от любых внешних воздействий.

Монтаж распределительной коробки

При организации системы электроснабжения дома или квартиры скрытым способом все ее элементы устанавливаются и укладываются в специально проделанные в стенах штробы и углубления. Речь идет не только о проводах и кабелях, но и о розетках, выключателях, а также ответвительных коробках.

Место для установки распаячной коробки для скрытой проводки обустраивается при помощи перфоратора. В таком гнезде конструкцию необходимо зафиксировать при помощи алебастрового раствора и дюбельного гвоздя. Глубина гнезда под коробку подбирается таким образом, чтобы ее корпус выступал над поверхностью стены на несколько миллиметров (для свободной установки и снятия крышки коробки при необходимости).

Все соединения внутри распределительной коробки должны реализовываться в соответствии с электромонтажной схемой. Проводники заводятся внутрь корпуса с запасом по длине, составляющим 10-15 см, а их концы зачищаются от изоляции и фиксируются в клеммах колодки (либо соединяются иным доступным способом).

Все оголенные места проводников по завершении монтажных работ внутри коробки как для скрытой, так и для открытой проводки должны быть тщательно изолированы при помощи термоусадочных трубок, колпачков либо изоляционной ленты.

В случае монтажа электрической проводки внутри трубчатых кабельных каналов такие трубы вводятся внутрь коробки, а прокладки, которыми снабжены ее вводы, плотно прилегают к их поверхностям.

Коробки уравнивания потенциалов

Установка коробки уравнивания потенциалов – это один из способов защиты потребителя от возможного поражения электрическим током. Подобные устройства нашли свое применения в офисных зданиях, квартирах и частных домах.

Коробка уравнивания потенциалов

Что такое разность потенциалов?

В случае, когда величина потенциала у токоведущих предметов, находящихся в одном помещении, различна, то между ними возникает напряжение, называемое разностью потенциалов.

Данная ситуация является весьма опасной с точки зрения возможности поражения находящегося в помещении человека электрическим током. Наиболее часто такая опасность возникает в помещениях с повышенной влажностью (кухня, ванная комната, санузел, душевая).

Разность потенциалов у бытовых электроприборов возникает в следующих случаях:

• утечка тока вследствие повреждения изоляции элементов электрической сети;
• неграмотное подключение электрического оборудования;
• неисправность энергопринимающих устройств;
• возникновение статического электричества на корпусах приборов;
• появление блуждающих токов в системе заземления.

Во избежание возникновения подобных неприятных ситуаций в помещениях организуется система уравнивания потенциалов, по сути представляющая собой объединение всех металлических конструкций в единый контур.

Система уравнивания потенциалов

Система уравнивания потенциалов, или СУП, может быть как общедомовой, так и местной (дополнительной). Функция последней – уравнять потенциалы в помещении в случае нарушения целостности общедомовой системы. В ее состав в обязательном порядке входит коробка уравнивания потенциалов (КУП) с установленной внутри нее шиной дополнительного уравнивания потенциалов (ШДУП).

Шина уравнивания птенциалов

К такой коробке ШДУП подключаются все виды металлоконструкций (водопроводные, газовые, канализационные, вентиляционные, отопительные и т.п. инженерные коммуникации), а также корпуса энергопринимающих устройств.

Конструктивно коробка ШДУП представляет собой пластиковый корпус с крышкой, внутри которого на специальном кронштейне закреплена медная шина, имеющая ряд винтовых зажимов для присоединения проводов сечением от 2 до 10 кв. мм. Пластиковый корпус надежно защищает шину и ее контакты от влаги, пыли и прочих негативных воздействий.

Посредством ШДУП осуществляется соединение заземляющей шины, расположенной в распределительном щитке с заземляющими проводниками электроприборов, а также с металлическими конструкциями, на которых может возникнуть разность потенциалов.

Монтаж такой СУП является относительно простым, однако требует определенных навыков в сфере электромонтажных работ и определенной внимательности, а также аккуратности. Рациональнее всего осуществлять его до реализации отделочных работ в помещении, чтобы можно было скрыть от посторонних глаз все элементы указанной системы.

Смонтированная шина уравнивания потенциалов

Прежде всего, необходимо провести заземляющую жилу от шины заземления распредщитка к месту планируемой установки коробки уравнивания потенциалов. Далее осуществляется монтаж непосредственно самого устройства ШДУП, а на следующем этапе организации системы уравнивания потенциалов происходит подключение токоведущих проводов к металлоконструкциям.

Для его реализации применяются различные соединительные элементы: хомуты, болты, контактные лепестки и т.п. С целью достижения надежного и качественного контакта данного подключения поверхность металлоконструкции в месте соединения зачищается до блеска.

На завершающем этапе проводники от металлоконструкций и корпусов электроприборов подключаются к шине уравнивания потенциалов и осуществляется ее подсоединение к основному заземляющему проводнику, ведущему в распредщиток.

Таким образом, коробки для распределения проводов и уравнивания потенциалов отличаются друг от друга как конструктивно, так и по своему функционалу.

Тем не менее, обе они являются важными элементами системы электроснабжения, грамотная установка, сборка и эксплуатация которых позволяет обезопасить находящихся в соответствующих помещениях людей и подключенные к ней электрические приборы.

Использование СУП на примере установки в ванной:

Как установить электрическую распределительную коробку

По

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле — местный электрик № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 11.11.21

Ель

Обзор проекта

Национальный электротехнический кодекс (NEC) предписывает, что никакие соединения проводки не допускаются за пределами одобренного корпуса. Любая стандартная розетка, распределительная коробка или коробка осветительных приборов могут служить в качестве одобренного корпуса, но если соединение проводов должно происходить в других местах цепи, одобренный корпус обычно представляет собой распределительную коробку.

Распределительная коробка — это просто стандартная электрическая коробка, которая надежно крепится к каркасу дома или другой конструкции и содержит соединение (сращивание) двух или более кабелей цепи. Кабели крепятся к коробке с помощью кабельных зажимов (или соединителей кабелепровода, если цепь включает кабелепровод), а коробка должна иметь съемную крышку, чтобы создать полный корпус. Крышки распределительных коробок должны оставаться доступными; их нельзя покрывать гипсокартоном или другим поверхностным материалом.

Распределительная коробка чаще всего используется там, где электрическая цепь ответвляется в двух или более направлениях от места, где розетка или приспособление нецелесообразны. Это также распространенное решение, когда электрическая цепь расширяется.

Выберите правильную распределительную коробку

Обязательно купите распределительную коробку, подходящую для вашей установки. Например, для установки на открытом воздухе требуется атмосферостойкая распределительная коробка с прокладками для предотвращения проникновения влаги. И убедитесь, что распределительная коробка достаточно велика для количества проводных соединений, которые вы будете выполнять. Например, в самую маленькую коробку глубиной 2 на 4 на 1 1/2 дюйма можно удобно соединить только два кабеля (четыре или пять проводников), а в самую большую коробку размером 4 на 4 на 2 дюйма Коробки глубиной 1/8 дюйма вмещают от четырех до шести кабелей (до 18 отдельных проводников). Для простоты установки многие домашние мастера выбирают самую большую коробку, которая удобна для применения.

Прежде чем начать

Отключите питание цепи, с которой вы будете работать, отключив соответствующий автоматический выключатель на сервисной панели вашего дома (коробке автоматического выключателя). Проверьте все провода, с которыми вы будете работать, с помощью бесконтактного тестера напряжения. Проверка должна подтвердить отсутствие напряжения ни на одном из проводов.

Смотреть сейчас: Как установить электрическую распределительную коробку

Нужна дополнительная помощь? Поговорите с ближайшим к вам электриком

Наши партнеры помогут вам сравнить расценки лучших специалистов рядом с вами

Узнать цену

Раскрытие информации рекламодателя

Предложения, представленные в этой таблице, получены от партнерств, от которых The Spruce получает компенсацию.

Оборудование/инструменты

• Бесконтактный тестер напряжения
• Отвертка
• Молоток (для металлического ящика)
• Плоскогубцы (сколько нужно для металлической коробки)
• Дрель и наконечник отвертки
• Инструмент для зачистки проводов (при необходимости)

Материалы

• Электрическая коробка с крышкой, соответствующая стандартам
• Кабельные зажимы (по мере необходимости для металлической коробки)
• Шурупы по дереву
• Соединители проводов

Ель

1. Установка коробки

   Разделите провода цепи в существующем стыке и при необходимости ослабьте кабели, чтобы освободить место для новой распределительной коробки. Прикрепите ящик к раме (или другой опорной конструкции) с помощью винтов, ввинченных в заводские отверстия в задней или боковой части ящика, если применимо.

   Совет

   Если вы используете металлическую коробку, прежде чем делать что-либо еще (даже отделять провода цепи), удалите заглушки на коробке для каждого кабеля, который будет входить в коробку. С помощью отвертки или молотка выломайте каждый выбивной диск (металлический диск), затем открутите металлический выбивной диск плоскогубцами.

   Ель

2. Установка зажимов для каждого кабеля

   При необходимости установите кабельный зажим для каждого кабеля. Стандартные пластиковые электрические коробки не имеют выбивных отверстий и содержат внутренние кабельные зажимы. Металлические ящики обычно имеют внутренние зажимы; если у вас нет, установите зажим типа контргайки для каждого кабеля. Вставьте резьбовой конец хомута в выбивное отверстие и закрепите хомут внутри коробки с помощью кольцевой гайки. Затяните гайку плоскогубцами.

   Ель

3. Закрепите кабели

   Пропустите кабели через зажимы в коробку. Оболочка кабеля (внешняя оболочка) должна заходить в коробку на 1/4–1/2 дюйма за пределы зажима, а отдельные проводники должны входить в коробку примерно на 6 дюймов. При необходимости обрежьте провода по мере необходимости и зачистите 3/4 дюйма изоляции с конца каждого провода с помощью инструментов для зачистки проводов.

   Закрепите кабели, затянув винты на зажимах, стараясь не перетянуть и не повредить кабели. Пластиковые коробки обычно имеют пружинные язычки для зажимов и не требуют затягивания.

   Наконечник

   Концы отдельных проводов должны быть чистыми, прямыми и неповрежденными, при этом не более 3/4 оголенного провода должны выходить за изоляцию. При необходимости обрежьте поврежденные провода и/или изоляцию с помощью инструмента для зачистки проводов.

   Ель

4. Присоединитесь к проводам

   Соедините провода с помощью утвержденных соединителей проводов, следуя инструкциям производителя.

   Сначала соедините оголенные медные (или зеленые) провода заземления. Если коробка металлическая, добавьте косичку — 6-дюймовую длину заземляющего провода того же типа — к соединению заземляющего провода, затем подключите свободный конец косички к заземляющему винту на коробке. Для соединения заземляющих проводов обычно используются специальные гайки зеленого цвета.

   Соедините вместе белые (нейтральные) провода, а затем соедините вместе черные (горячие) провода, используя гайку для проводов или другой утвержденный разъем для каждой пары проводов. Если есть красные (горячие) провода, соедините их вместе. Убедитесь, что все провода закреплены, осторожно потянув за каждый провод.

   Ель

5. Завершить работу

   Аккуратно сложите провода в коробку. Установите крышку коробки, закрепив ее двумя винтами. Кодекс требует, чтобы крышка была сплошной «заготовкой» без отверстий. Восстановите питание цепи, включив автоматический выключатель.

   Ель

Источники статьи

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.

1. Распределительные коробки. Где требуется. Услуги повышения квалификации и продления лицензии на электротехнические услуги.

10 главных ошибок в электротехнике | Семейный мастер

Проблемы с проводкой и ошибки слишком распространены, и если их не исправить, они могут привести к короткому замыканию, поражению электрическим током и даже пожару. Вот что нужно искать и как исправить то, что вы найдете.

1 / 10

Семейный мастер на все руки

Выполнение соединений вне электрических коробок

Ошибка : Нет электрической коробки | Никогда не подключайте провода вне электрических коробок. Распределительные коробки (или распределительная коробка) защищают соединения от случайного повреждения и защищают от искр и тепла из-за неплотного соединения или короткого замыкания.

Решение: добавьте ящик | Там, где соединения не содержатся в электрической коробке, установите коробку и снова подключите провода внутри нее. На фото показан один из способов сделать это для наружного освещения, установленного на деревянном сайдинге.

2 / 10

Семейный мастер на все руки

Слишком короткие провода

Ошибка 2: Слишком короткие провода | Провода, которые обрезаны слишком коротко, затрудняют соединение проводов и, поскольку вы, скорее всего, сделаете плохие соединения, опасны. Оставьте провода достаточно длинными, чтобы они выступали из коробки не менее чем на 3 дюйма.

Решение: удлинить провода | Если вы столкнетесь с короткими проводами, это легко исправить. Просто добавьте 6 дюймов. удлинители на существующие провода. На фото показан тип соединителя проводов, который проще установить в труднодоступных местах. Вы найдете их в хозяйственных магазинах и домашних центрах.

3 / 10

Семейный мастер на все руки

Оставление незащищенного кабеля в пластиковой оболочке

Ошибка: незащищенный кабель | Легко повредить кабель в пластиковой оболочке, оставленный открытым между элементами каркаса. Вот почему электрические нормы и правила требуют, чтобы кабель был защищен в этих областях. Кабель особенно уязвим, когда он проходит над или под стеной или потолком, как показано здесь.

Решение: Установите 2 x 2 | Защитите открытый кабель в пластиковой оболочке, прибив или привинтив доску толщиной 1-1/2 дюйма рядом с кабелем. Вам не нужно прикреплять кабель к плате. Протянуть провод по стене? Используйте металлический трубопровод.

4 / 10

Семейный мастер на все руки

Плохая опора для розеток и выключателей

Ошибка: свободная розетка | Незакрепленные выключатели или розетки могут плохо выглядеть, но, что еще хуже, они опасны. Слабо подключенные розетки могут перемещаться, что приводит к отсоединению проводов от клемм. Ослабленные провода могут вызвать искрение и перегреться, создавая потенциальную опасность возгорания.

Решение: добавьте жесткие распорки распределительной коробки | Зафиксируйте ослабленные розетки, подложив под винты, чтобы создать плотное соединение с коробкой. Вы можете купить специальные прокладки, как мы показываем здесь, в домашних центрах и хозяйственных магазинах. Другие варианты включают небольшие шайбы или моток проволоки, намотанный на винт. Добавьте немного изоляции, пока вы вернетесь туда.

5 / 10

Семейный мастер на все руки

Установка трехгнездовой розетки без заземляющего провода

Решение: Установите двухслотовую розетку | Если у вас есть розетки с двумя разъемами, заманчиво заменить их розетками с тремя разъемами, чтобы вы могли подключать вилки с тремя контактами. Но не делайте этого, если не уверены, что земля свободна. Используйте тестер, чтобы проверить, заземлена ли ваша розетка. Ряд индикаторов показывает, правильно ли подключена розетка или имеется неисправность. Эти тестеры легко доступны в домашних центрах и хозяйственных магазинах. Если вы обнаружите розетку с тремя разъемами в незаземленной коробке, проще всего будет просто заменить ее розеткой с двумя разъемами, как показано на рисунке.

6 / 10

Семейный мастер на все руки

Встраиваемые коробки за поверхность стены

Ошибка: открытый горючий материал | Электрические коробки должны быть установлены заподлицо с поверхностью стены, если поверхность стены выполнена из горючего материала. Ящики, утопленные за горючими материалами, такими как дерево, представляют опасность возгорания, потому что дерево подвергается потенциальному воздействию тепла и искр.

Решение: Добавьте расширение коробки | Исправить это просто, установив металлический или пластиковый удлинитель коробки. Если вы используете металлический удлинитель для пластиковой коробки, соедините металлический удлинитель с заземляющим проводом в коробке с помощью заземляющего зажима и короткого отрезка провода.

7 / 10

Установка кабеля без зажима

Ошибка: Отсутствует зажим | Незакрепленный кабель может привести к натяжению соединений. В металлических коробках острые края могут порезать изоляцию на проводах. Для одинарных пластиковых коробок не требуются внутренние кабельные зажимы, но кабель должен быть закреплен скобами в пределах 8 дюймов от коробки. Пластиковые коробки большего размера должны иметь встроенные кабельные зажимы, а кабель должен быть закреплен скобами в пределах 12 дюймов от коробки. Кабели должны быть подключены к металлическим коробкам с утвержденным кабельным зажимом.

Решение: Установите зажим | Убедитесь, что оболочка кабеля попала под зажим и что около 1/4 дюйма оболочки видно внутри коробки. Некоторые металлические ящики имеют встроенные кабельные зажимы. Если в коробке, которую вы используете, нет зажимов, купите зажимы отдельно и установите их при добавлении кабеля в коробку.

8 / 10

Переполнение электрических коробок

Ошибка: слишком маленькая коробка | Слишком большое количество проводов в коробке может привести к опасному перегреву, короткому замыканию и возгоранию. Национальный электротехнический кодекс определяет минимальные размеры коробки для снижения этого риска.

Решение: Установите большую коробку | Чтобы рассчитать минимальный требуемый размер коробки, сложите элементы в коробке:

• 1 – для каждого горячего и нейтрального проводов, входящих в коробку
• 1 – для всех проводов заземления вместе взятых
• 1 – для всех кабельных зажимов вместе
• 2 – за каждое устройство (выключатель или розетка? но не светильники)

Умножьте общую сумму на 2,00 для провода 14-го калибра и на 2,25 для провода 12-го калибра, чтобы получить требуемый минимальный размер коробки в кубических дюймах. Затем выберите ящик как минимум с таким объемом. На пластиковых коробках объем проштампован внутри, обычно сзади. Емкость стального ящика указана в электрических нормах. Стальные ящики не будут маркированы, поэтому вам придется измерять высоту, ширину и глубину внутреннего пространства. Затем умножьте, чтобы найти объем.

9 / 10

Поменять местами горячий и нейтральный провода

Решение: Определите нейтральную клемму | Подключение черного горячего провода к нейтральной клемме розетки может привести к смертельному поражению электрическим током. Беда в том, что вы можете не осознать ошибку, пока кого-нибудь не ударит током, потому что свет и большинство других сменных устройств все равно будут работать; они просто не будут работать безопасно.

Всегда подключайте белый провод к нейтральной клемме розеток и осветительных приборов. Нейтральная клемма всегда маркируется. Обычно он определяется серебристым или светлым винтом. Подключите горячий провод к другому терминалу. Если есть зеленый или оголенный медный провод, это земля. Подсоедините заземление к зеленому винту заземления или к заземляющему проводу или заземленной коробке.

10 / 10

Семейный мастер на все руки

Обратное подключение GFCI

Решение: Подключите питание к «линейным» клеммам | Розетки GFCI (прерыватель цепи замыкания на землю) защищают вас от смертельного удара, отключая питание, когда они обнаруживают небольшие различия в токе. Имеют две пары клемм. Одна пара, помеченная как «линия», предназначена для подачи питания на саму розетку GFCI. Другой комплект помечен как «нагрузка» и обеспечивает защиту выходов, расположенных ниже по потоку. Вы потеряете защиту от ударов, если перепутаете подключение линии и нагрузки.

Первоначально опубликовано: 18 октября 2019 г.

Как подключить распределительную коробку для розеток и цепей освещения

Как подключить электрическую распределительную коробку. Распределительная коробка используется для добавления ответвления или расширения цепей и направления питания к источникам света и дополнительным розеткам. Рекомендации по подключению электрической распределительной коробки с простыми схемами подключения распределительной коробки, включая информацию о распределительных коробках на 20 и 30 ампер. Убедитесь, какой тип распределительной коробки следует использовать для кольцевой магистрали, радиальных цепей и цепей освещения. Также содержит советы по безопасности и информацию о том, как закрепить распределительные коробки и обеспечить их доступность.

Предупреждение: Для выполнения электромонтажных работ необходимо соблюдать Правила электротехники – Нажмите здесь для получения дополнительной информации.

Безопасная работа с распределительными коробками

Часть P новых строительных правил может предусматривать проверку любых дополнительных схем квалифицированными электриками при продаже дома. Это может повлиять на вашу продажу, вы можете нарушить закон, и ваша страховка дома может быть недействительной. Пожалуйста, будьте абсолютно уверены, что вы знаете, что делаете, и проверьте всю свою работу у квалифицированного электрика. Убедитесь, что вы отключили все питание и изолировали цепи, с которыми вы работаете. .

Для чего используются распределительные коробки?

Распределительные коробки можно использовать для подключения дополнительных розеток к цепям, добавления точек освещения, расширения цепей, и в целом они являются способом получения питания от существующего источника и передачи его где-то еще. Их также можно использовать для ремонта.

Если провод поврежден, поврежденный участок можно отрезать и снова соединить два участка с помощью распределительной коробки.

Короче говоря, они используются для безопасного соединения проводов или ответвления от электрической цепи. Всякий раз, когда вам нужно соединить два или более электрических провода, вам следует использовать распределительную коробку. В результате они широко используются и очень полезны для всех, кто занимается электромонтажом и электрикой.

Вы можете подумать, что блочные соединители выполняют ту же работу, и вы будете правы, но они оставляют открытыми довольно большие участки проводки, и если вы сняли с проводов длинные отрезки защитной оболочки, оголенные провода под напряжением могут быть легко доступны и представляют очевидную опасность.

Распределительные коробки имеют преимущество, заключающееся в том, что вся проводка и соединения размещаются внутри самой распределительной коробки, не оставляя оголенных проводов, к которым можно прикоснуться или ударить.

Распределительные коробки также можно использовать для добавления света и выключателей. Для получения дополнительной информации см. наш проект освещения и выключателей.

Типичная распределительная коробка — их можно приобрести в нашем интернет-магазине здесь

Описание типов электрических распределительных коробок

Электрические распределительные коробки бывают разных типов. Есть два ключевых отличия, на которые вам нужно обратить внимание при покупке распределительной коробки:

• Номинальное значение
• Клеммы

Существуют также различные типы распределительных коробок, которые можно использовать. Каждый из них немного отличается в зависимости от производителя (расположение клемм, немного разные молдинги и т. д.), но основные элементы должны быть одинаковыми:

• Стандартная распределительная коробка
• Необслуживаемая распределительная коробка или распределительная коробка Wagobox

Мы объясним различия между эти типы распределительных коробок и их различные преимущества вкратце, однако важно, чтобы у вас был правильный рейтинг, какой бы тип вы ни выбрали.

Номинал распределительной коробки в амперах

Распределительные коробки измеряются в амперах, чтобы защитить их, вас и цепь. Убедитесь, что у вас есть правильный ящик для правильной работы. Для кольцевой магистрали (подробнее о кольцевой сети можно найти в нашем проекте здесь), а также для радиальной цепи (подробнее о радиальных цепях в нашем проекте здесь) потребуется распределительная коробка на 30 ампер, а для цепи освещения (хотя вы можете купить распределительную коробку на 5 ампер). коробки) потребуется распределительная коробка на 20 ампер.

Используемый номинал должен отражать ток цепи, в которой он будет использоваться. Можно использовать распределительную коробку с более высоким номиналом тока в цепи с более низким номиналом, но не наоборот. Подводя итог:

• Кольцевая сеть и радиальные цепи = 30 А
• Цепи освещения = 20 А

Клеммы распределительной коробки и проводка ваш проект. Клеммы — это то место, где соединения будут выполняться путем вставки жилы провода с любой стороны или прокладки проводки, а затем завинчивания клеммы для создания безопасного электрического соединения и соединения.

Распределительная коробка с 3 клеммами, используемая для соединения двух секций проводки вместе

По сути, в распределительной коробке используются клеммы трех типов:

1. Одновинтовая клемма. одна единственная точка подключения. Обычно они находятся в стандартной распределительной коробке и позволяют подключать большее количество или размеры кабельных жил, чем клеммы других типов.

   Одновинтовые клеммы внутри распределительной коробки

2. Винтовые зажимы для сборных шин. Жилы кабеля вставляются в собственные отверстия, а затем надежно фиксируются путем завинчивания. Важно убедиться, что отверстие клеммы достаточно большое для того, чтобы в него поместилась жила кабеля. Эти клеммы относительно быстро и легко работают с шинными клеммами

   в распределительной коробке.

3. Клеммы с простым подключением и обслуживанием – каждая жила кабеля вставляется в свое собственное отверстие в клемме. Кабели либо фиксируются рычагами, либо защелкиваются. Количество жил, которые можно подключить к каждой клемме, ограничено количеством отверстий в каждой клемме — обычно от 2 до 8. Они очень быстро подключаются и просты в использовании.

   Клеммный соединитель Easy Connect, не требующий технического обслуживания

Круглые или квадратные распределительные коробки

Не требуется, чтобы распределительная коробка была круглой или квадратной, обычно они бывают и теми, и другими. Как правило, более распространенные круглые распределительные коробки обычно используются для кабелей с меньшим током.

Сильноточная распределительная коробка – Изображение предоставлено Bartec

Все более распространенными являются распределительные коробки, не требующие обслуживания. Они предназначены для замены стандартных круглых распределительных коробок, обычно используемых в бытовой электропроводке. Причина, по которой они стали настолько популярными, заключается в том, что они могут сэкономить почти 75% времени, необходимого для подключения традиционной распределительной коробки.

Распределительная коробка необслуживаемого типа

Электромонтаж распределительной коробки

В этом разделе объясняется, как выполнить электромонтаж распределительной коробки традиционного или стандартного типа. Не имеет значения рейтинг или количество терминалов, процесс в каждом случае одинаков.

Соединение двух отрезков провода вместе

Дважды проверьте, что питание отключено и подсоедините распределительную коробку, как показано ниже:

Распределительная коробка Схема подключения – подключение кабелей с помощью распределительной коробки

Создание ответвления с помощью распределительной коробки

Если вы хотите отвести ответвление от текущей цепи, чтобы обеспечить питанием новую розетку света, опять же, убедитесь, что питание отключено, а цепь изолирована и подключите соединение поле, используя метод, описанный ниже.

Соединительная коробка со схемой ответвления — Добавление ответвления с помощью соединительной коробки

Крепление кабелей к соединительной коробке

С кабелей следует снять изоляцию, чтобы открыть жилы кабеля, но убедитесь, что вы не делаете этого за пределами соединительной коробки сам. Кабель, выходящий из распределительной коробки, должен быть целым и неповрежденным.

Перед подключением к клеммам необходимо зачистить жилы кабеля. Старайтесь выставлять минимальное количество проводника по мере необходимости. Обычно для этого достаточно 10 мм.

Используйте зеленую и желтую земляную оболочку, чтобы покрыть землю, которая, скорее всего, будет открыта.

Какой цвет провода какой?

Цвета проводки в Великобритании претерпели изменения в марте 2004 года. Традиционные красный под напряжением и черный нейтральный цвет были заменены на коричневый под напряжением и синий нейтральный. Заземляющий провод остается желтым и зеленым, если он покрыт оболочкой, но он также может оголиться. Как указано выше, если он голый, вы должны прикрыть его каким-нибудь рукавом, чтобы указать, что это земля.

Для получения дополнительной информации см. также наш проект «Новые цвета проводки и кабелей» для полного объяснения используемых цветов кабелей.

	Before March 2004	After March 2004
Live	Red	Brown
Neutral	Black	Blue
Земля	Зелено-желтая или голая жила	Зелено-желтая или голая жила

Крепление распределительной коробки после установки

Соединительные коробки должны быть прочно закреплены на прочной подходящей поверхности и должны быть доступны. Эти правила предусмотрены в правилах 17-й редакции и должны соблюдаться. Прикрутите основание распределительной коробки к балке или стропилу через крепежные отверстия, указанные на рисунке ниже.

Детали распределительной коробки

Это не обязательно означает, что они должны быть видны, их можно крепить в пустотах пола или крыши. Доступность означает, что строитель или электрик может легко снять часть пола или потолка и т. д. и получить доступ к распределительной коробке, когда это необходимо. Распределительные коробки нельзя заглублять в гипс или другие подобные материалы.

Точно так же кабели, входящие и выходящие из распределительной коробки, также должны быть закреплены на подходящей устойчивой поверхности. В противном случае может иметь место «механическое напряжение», и со временем провода могут ослабнуть, что приведет к ослаблению соединений. Кабели следует закреплять с помощью кабельных зажимов или хомутов.

Также внимательно ознакомьтесь с правилами для кольцевых сетей и радиальных цепей. Вы ограничены в длине кабеля, который вам разрешено использовать в обеих цепях, и длинные ответвления могут привести к превышению лимита и перегрузке цепи!

В этом случае вы просите схему использовать гораздо больше энергии, чем она рассчитана.
