Общие сведения о защитном диоде P6KE200A

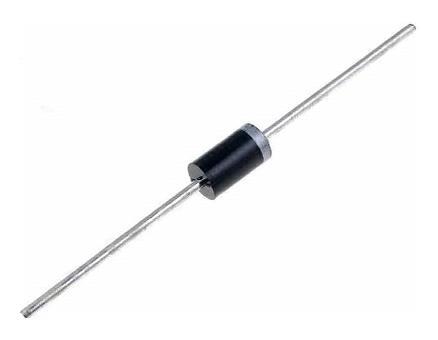

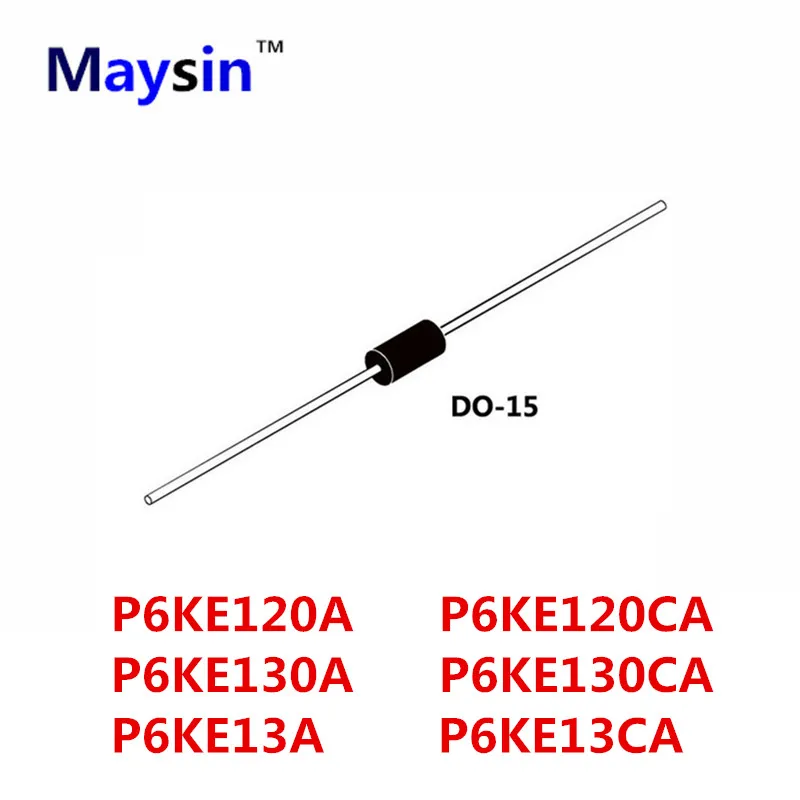

P6KE200A — это однонаправленный защитный диод (TVS-диод или супрессор) для подавления импульсных перенапряжений. Он относится к семейству P6KE и выпускается компанией STMicroelectronics в корпусе DO-15 для монтажа в отверстия печатной платы.

Основные характеристики P6KE200A:

Максимальная рассеиваемая мощность: 600 Вт (в импульсе длительностью 1 мс)
Рабочее напряжение: 171 В
Напряжение пробоя: 190 В (мин)
Напряжение фиксации: 274 В (макс)
Максимальный импульсный ток: 2,2 А
Диапазон рабочих температур: от -55°C до +175°C

Принцип работы и назначение TVS-диода P6KE200A

P6KE200A предназначен для защиты чувствительных электронных компонентов от повреждения импульсными перенапряжениями и электростатическими разрядами (ESD). Как работает этот защитный диод?

В нормальном режиме P6KE200A находится в закрытом состоянии и не влияет на работу схемы. При возникновении импульса перенапряжения, превышающего пороговое значение, диод резко снижает свое сопротивление и шунтирует опасный импульс на землю. Это происходит очень быстро — время срабатывания составляет менее 1 пикосекунды.

Области применения защитного диода P6KE200A

Где может использоваться TVS-диод P6KE200A? Основные области его применения включают:

Защита входов/выходов электронных устройств от ESD
Подавление выбросов напряжения в автомобильной электронике
Защита от перенапряжений в телекоммуникационном оборудовании
Ограничение напряжения в импульсных источниках питания
Защита измерительных приборов от перегрузок по напряжению

Благодаря высокой мощности и быстродействию, P6KE200A эффективно справляется с подавлением как медленных, так и быстрых импульсных помех.

Ключевые параметры при выборе TVS-диода P6KE200A

На что следует обратить внимание при выборе P6KE200A для конкретного применения? Ключевые параметры включают:

Рабочее напряжение

Рабочее напряжение P6KE200A составляет 171 В. Оно должно быть выше максимального напряжения в защищаемой цепи в нормальном режиме работы.

Напряжение пробоя

Минимальное напряжение пробоя P6KE200A равно 190 В. При превышении этого значения диод начинает проводить ток.

Напряжение фиксации

Максимальное напряжение фиксации P6KE200A составляет 274 В. Это максимальное напряжение на диоде при протекании через него номинального импульсного тока.

Импульсная мощность

P6KE200A способен рассеивать импульсную мощность до 600 Вт в течение 1 мс. Этот параметр определяет способность диода поглощать энергию импульсных помех.

Особенности монтажа и применения P6KE200A

При использовании P6KE200A в электронных схемах важно учитывать следующие моменты:

Диод следует располагать максимально близко к защищаемому компоненту
Необходимо обеспечить надежное заземление катода диода
Следует учитывать собственную емкость диода (около 1000 пФ)
При групповом применении диоды можно соединять параллельно для увеличения допустимой мощности
Не рекомендуется превышать максимальную рабочую температуру 175°C

Правильное применение этих рекомендаций позволит максимально эффективно использовать защитные свойства P6KE200A.

Сравнение P6KE200A с аналогами

Как P6KE200A соотносится с другими TVS-диодами? Рассмотрим сравнение с некоторыми аналогами:

Модель	Рабочее напряжение	Мощность	Особенности
P6KE200A	171 В	600 Вт	Универсальное применение
1.5KE220A	187 В	1500 Вт	Повышенная мощность
SMBJ180A	153 В	600 Вт	Корпус для поверхностного монтажа

P6KE200A обладает оптимальным сочетанием характеристик для широкого спектра применений, где не требуется сверхвысокая мощность или миниатюрные размеры.

Основные преимущества использования P6KE200A

Какие ключевые достоинства делают P6KE200A популярным выбором для защиты электронных схем? Среди основных преимуществ можно выделить:

Высокая импульсная мощность 600 Вт при компактных размерах
Очень малое время срабатывания (менее 1 пс)
Низкое обратное напряжение утечки
Широкий диапазон рабочих температур
Доступность и умеренная стоимость

Благодаря этим качествам P6KE200A обеспечивает надежную защиту электронных устройств от перенапряжений в различных условиях эксплуатации.

P6KE200A, Диод защитный от перенапряжения

Главная
Каталог
Устройства защиты
Защитные диоды (Супрессоры) TVS и ESD
Диоды защиты от перенапряжения (TVS)
org/ListItem»> P6KE200A

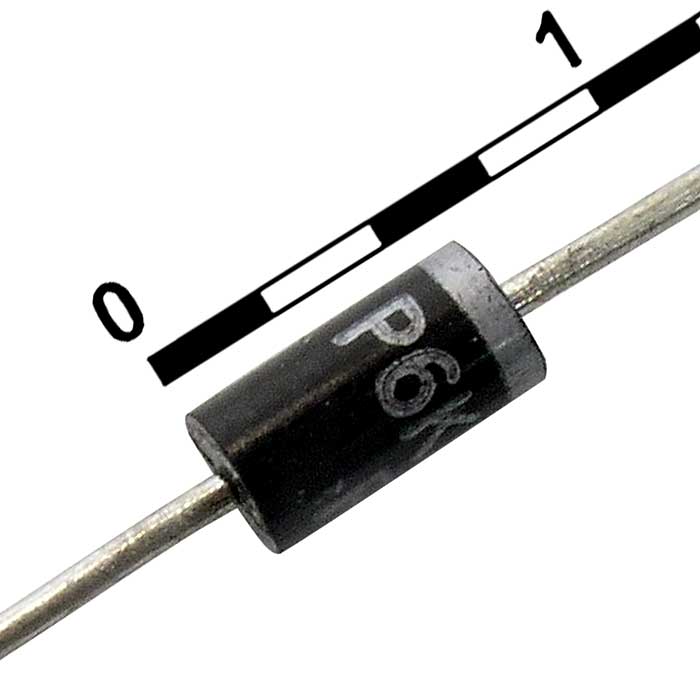

*Изображения служат только для ознакомления. См. DataSheet продукта

Диод защитный от перенапряжения — TVS (супрессор) 171В включение 274В ограничение аксиальный

Littelfuse_TVS_Diode_P6KE_Datasheet.pdf pdf, 1,0 мБ

Код товара: 226266

Дата обновления: 20.11.2022 05:15

Цена и наличие
Сроки доставки

Адрес доставки

Для расчета срока и стоимости доставки, пожалуйста, выберите страну/регион/населенный пункт.

— Страна —РоссияБеларусь

— Регион —

— Населенный пункт —

Доставка P6KE200A, Диод защитный от перенапряжения — TVS (супрессор) 171В включение 274В ограничение аксиальный в Екатеринбург

Рассчитать доставку в Екатеринбург

Технические параметры

Корпус
DO-15
Тип упаковки
Tape and Reel (лента в катушке)
Нормоупаковка
1500 шт
Рабочее напряжение, В
171V
Напряжение пробоя, В
190V
Напряжение фиксации, В
274V
Пиковый ток перегрузки, А
2. 2A
Максимальная рассеиваемая мощность, Вт
600W

Описание P6KE200A

Диод защитный от перенапряжения — TVS (супрессор) 171В включение 274В ограничение аксиальный

Серия	p6ke
Полярность	однонаправленный
Количество каналов	1
Типовое рабочее напряжение	200 в
Максимальное обратное напряжение стабилизации	171 в
Минимальное пробивное напряжение	190 в
Максимальное напряжение фиксации	274 в
Максимальный импульсный ток	2. 2 а(10/1000мкс)
Мощность	600 вт
Рабочая температура	-55…+175 гр.c(tj)
Корпус	do-204ac/do-15
Вес, г	0.6

Аналоги

Наименование
Наличие
Цена от
Производитель
Корпус
P6KE200A Diode TVS Single Uni-Dir 171V 600W Automotive 2-Pin DO-15 T/R
Наличие:
2073 шт
По складам
Минимум:
шт
Цена от:
12,15 ₽
STM
DO-15
P6KE200A TVS DIODE 171VWM 274VC AXIAL
Наличие:
16489 шт
По складам
Минимум:
шт
Цена от:
3,34 ₽
YJ
DO-15
P6KE200A TVS DIODE 171VWM 274VC AXIAL
Сообщить о поступлении
Littelfuse
DO-15
P6KE200A TVS DIODE 171VWM 274VC AXIAL
Сообщить о поступлении
DIOTEC
DO-15
P6KE200A TVS DIODE 171VWM 274VC AXIAL
Сообщить о поступлении
ONS
DO-15
P6KE200A Diode TVS Single Uni-Dir 171V 600W Automotive 2-Pin DO-15 T/R
Сообщить о поступлении
Brightking
DO-15

Хотите получить образцы?

Заказать образец

← 1. 5KE100A 1.5KE150CA →

TVS; 600Вт; 200В; 2,2А; однонаправленный; ±5%; DO15; Ammo Pack производства STMicroelectronics P6KE200A

Корпус
DO15
Конструкция диода
однонаправленный
Импульсный ток
2,2А
Напряжение пробоя
200В
Обратное напряжение макс.
171В
Рассеиваемая мощность
600Вт
Тип диода
TVS
Производитель
STMicroelectronics
Монтаж
THT
Ток утечки
1мА
Вид упаковки
Ammo Pack
Вес
0. 458g

Бесплатная доставка
заказов от 5000 ₽

Доставим прямо в руки или в ближайший пункт выдачи

P6KE200A техническое описание — диод для подавления переходных напряжений

Категория Дискретные => Диоды и выпрямители => Диоды лавинного выпрямления Описание Диод для подавления переходных напряжений Компания EIC Semiconductor Incorporated Техническое описание Загрузить P6KE200A Техническое описание Крест. Аналогичные детали: 1N6447A, 1N6447, 1N6446A, 1N6446, P6KE200, BZW06171, BZW03C200, P6KE200AG, ST150A240 Цитата

Где купить

Функции, приложения

* Импульсная мощность 600 Вт в течение 1 мс * Отличная способность фиксации * Низкий импеданс Зенера * Быстрое время отклика: обычно менее 1,0 пс от 0 В до VBR (мин. ) * Типичное IR менее 1 А выше 10 В

* Корпус: формованная пластмасса D2A * Эпоксидная смола: огнестойкая по стандарту UL94V-O * Вывод: осевой вывод, пригодный для пайки в соответствии с MIL-STD-202, гарантируется метод 208 * Полярность: Цветная полоса обозначает конец катода, за исключением биполярного. * Монтажное положение: любое * Вес: 0,645 г

Для двунаправленного использования или суффикса CA. Электрические характеристики применимы в обоих направлениях.

Пиковая рассеиваемая мощность = 25 C, Tp = 1 мс (Примечание 1) Рассеиваемая мощность в установившемся режиме при 75 C Длина провода 0,375 дюйма (90,5 мм) (Примечание 2) Пиковый прямой импульсный ток, 8,3 мс Один полусинусоидальный сигнал, наложенный на номинальную нагрузку (метод JEDEC) (Примечание 3) Диапазон рабочих температур и температур хранения Примечание:

(1) Неповторяющийся Импульс тока, согласно рис. 5 и снижение номинальных значений выше 25 C согласно рис. 1 (2) Монтаж на медной пластине 8,3 мс одиночная полусинусоида, рабочий цикл = максимум 4 импульса в минуту.

Примечание: 1 ) VBR измеряется после того, как оно подается в течение 300 с, оно = прямоугольный импульс или эквивалент. = 3,5 В макс., = 50 А. (6,8 В через 91 В = 5,0 В макс., = 50 А. (от 100 В до 440 В) на 1/2 квадрата или эквивалентную синусоиду. = 8,3 мс, рабочий цикл = максимум 4 импульса в минуту. 3 ) Для биполярных типов с напряжением 10 В и ниже предел ИК удваивается.
