Пайка для начинающих: пошаговое руководство по основам паяльных работ

Как научиться паять. Какие инструменты нужны для пайки. Техника безопасности при пайке. Основные приемы пайки для начинающих. Как правильно паять провода и разъемы.

Необходимые инструменты и материалы для пайки

Для выполнения базовых паяльных работ начинающему мастеру потребуется следующий набор инструментов и расходных материалов:

• Паяльник. Лучше выбрать модель с регулировкой температуры мощностью 30-60 Вт.
• Припой. Для начала подойдет припой ПОС-61 диаметром 1-1,5 мм с флюсовым сердечником.
• Подставка для паяльника. Обеспечит безопасное размещение нагретого инструмента.
• Очистительная губка. Для удаления излишков припоя с жала паяльника.
• Пинцет. Удобен для удержания мелких деталей при пайке.
• Кусачки и плоскогубцы. Для обработки выводов компонентов.
• Защитные очки. Для защиты глаз от брызг припоя.

Техника безопасности при пайке

Пайка связана с использованием нагретых до высоких температур инструментов и материалов. Поэтому очень важно соблюдать правила безопасности:

• Работайте в хорошо проветриваемом помещении. Пары припоя токсичны.
• Используйте защитные очки для защиты глаз.
• Не прикасайтесь к нагретым частям паяльника и свежему паяному соединению.
• Размещайте паяльник на специальной подставке в перерывах между пайкой.
• Мойте руки после работы с припоем, содержащим свинец.

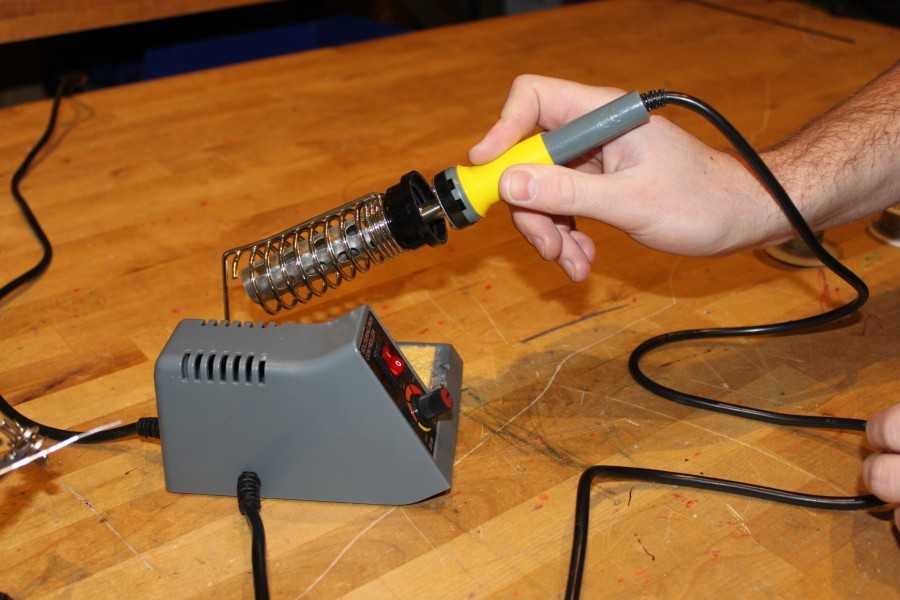

Подготовка паяльника к работе

Перед началом пайки необходимо правильно подготовить паяльник:

1. Установите паяльник на подставку и включите его в сеть.
2. Дождитесь полного прогрева жала до рабочей температуры (около 300-350°C).
3. Очистите жало паяльника о влажную губку.
4. Облудите жало, расплавив на нем небольшое количество припоя.

Правильно подготовленное жало паяльника должно быть чистым и покрыто тонким слоем припоя.

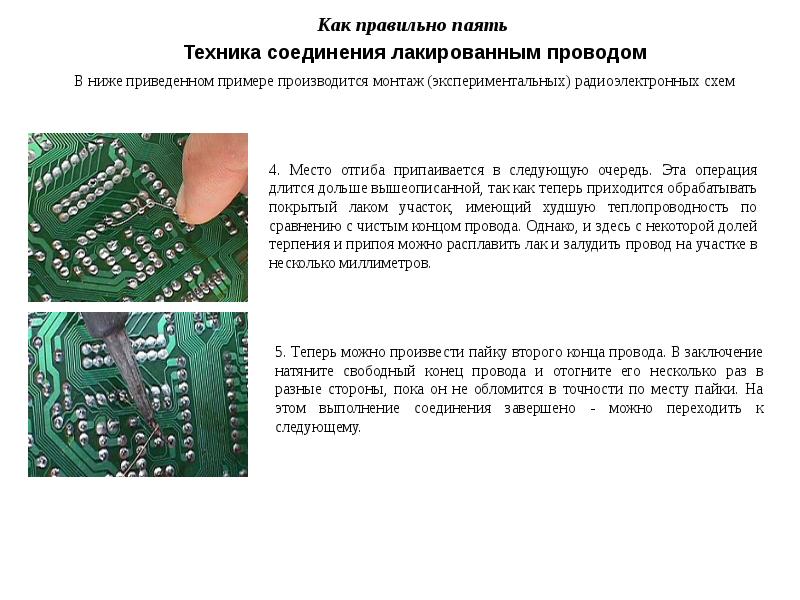

Базовая техника пайки проводов

Освоение пайки лучше начинать с простых соединений проводов. Порядок действий следующий:

1. Зачистите концы проводов от изоляции на 5-10 мм.
2. Скрутите жилы провода плоскогубцами.
3. Нанесите на жалопаяльника небольшое количество припоя.
4. Прикоснитесь жалом к месту соединения проводов на 2-3 секунды.
5. Подайте припой в место контакта жала и проводов.
6. Уберите припой, затем жало паяльника.
7. Дайте соединению остыть в течение 5-10 секунд.

Качественное паяное соединение должно иметь гладкую блестящую поверхность без наплывов и пустот.

Пайка разъемов

Пайка разъемов имеет свои особенности:

• Тщательно зачистите провода и контакты разъема.
• Используйте держатель или «третью руку» для фиксации разъема.
• Прогрейте контакт разъема паяльником в течение 2-3 секунд.
• Подайте припой в место соединения провода и контакта.
• Следите за тем, чтобы припой не затек на соседние контакты.

Для надежного соединения провод должен быть механически зафиксирован в контакте разъема перед пайкой.

Распространенные ошибки начинающих при пайке

Новички часто допускают следующие ошибки при выполнении паяльных работ:

• Недостаточный прогрев места пайки, что приводит к холодной пайке.
• Использование слишком большого количества припоя.
• Передвижение компонентов во время остывания припоя.
• Касание паяльником изоляции проводов.
• Работа без очистки и облуживания жала паяльника.

Избегайте этих ошибок, соблюдайте технологию и практикуйтесь для получения качественных паяных соединений.

Как проверить качество пайки

После выполнения паяного соединения необходимо оценить его качество. Признаки хорошей пайки:

• Гладкая блестящая поверхность припоя.
• Равномерное распределение припоя по всей площади соединения.
• Отсутствие пустот, наплывов и острых выступов.
• Прочное механическое соединение деталей.
• Отсутствие следов перегрева изоляции и компонентов.

При обнаружении дефектов необходимо выполнить перепайку соединения. Правильно выполненная пайка обеспечит надежный электрический контакт и длительный срок службы изделия.

Советы по уходу за паяльным оборудованием

Для поддержания паяльного оборудования в рабочем состоянии следуйте этим рекомендациям:

• Регулярно очищайте жало паяльника от нагара и остатков флюса.
• Облуживайте жало тонким слоем припоя после каждого использования.
• Не допускайте механических повреждений жала и нагревательного элемента.
• Храните паяльник в сухом месте, защищенном от пыли.
• Периодически проверяйте целостность изоляции шнура питания.

Бережное обращение с инструментом значительно продлит срок его службы и обеспечит стабильное качество пайки.

Пайка для начинающих. BGA.center

Пайка для начинающих

Пайка от А до Я

Подготовка платы

Выпаивание bga микросхемы

Подготовка контаткной площадки

Удаление компаунда

Реболлинг микросхемы

Припаивание микросхемы на плату

Проверка качества пайки

Схемы для пайки для начинающих

Пайка для начинающих видео

Набор для пайки для начинающих

Итог

Пайка для начинающих

У начинающего мастера по ремонту электроники возникает огромное количество вопросов. Занимаясь паяльными работами, как SMD компонентов так и BGA микросхем, более 8-лет, мастера Bgacenter подготовили для вас исчерпывающий гайд по пайке. Вы также можете освоить пайку для начинающих под руководством специалистов, здесь профессиональная программа по пайке.

Пайка от А до Я

Процесс пайки bga микросхем, для удобства разделим на несколько последовательных шагов. Основные из которых:

• подготовка материнской платы к паяльным работам
• выпаивание микросхемы
• подготовка контактной площадки
• удаление компаунда
• реболлинг микросхемы
• припаивание микросхемы на плату
• проверка качества пайки

Для того чтобы получить представление о пайке bga, если ранее этим не занимались посмотрите видео-инструкцию.

Как преподаватель Bgacenter выполняет процесс паяния

Подготовка платы

Перед выполнением паяльных работ внимательно осмотрите место предстоящей пайки. А именно: какие микросхемы расположены рядом, есть ли среди них те которые покрыты компаундом (размещаем на них теплоотводы), какие чипы находятся с обратной стороны материнской платы.

Если выпаиваете микросхемы, а с другой стороны находится CPU или BB_RF; старайтесь немного натягивать микросхему и не давать припою полностью расплавится под чипом. Это так называемая холодная пайка, позволяет не угревать микросхемы расположенные на обратной стороне. В этом случае рискуем оторвать пятаки на контактной площадке, но их потом можно восстановить. К тому же чаще отрываются пустышки – неиспользуемые контакты.

Важно учитывать температуру окружающей среды. То есть зимой если в помещении прохладно или есть сквозняки, температуру необходимо поднимать немного выше на 20-30 градусов Цельсия.

Выпаивание bga микросхемы

После проведения визуального осмотра необходимо определиться с направлением потока горячего воздуха. Общее правило – направление фена от микросхем на компаунде. Затем устанавливаем теплоотводы микросхемы с компаундом. Пинцетом «примериться» к микросхеме. Как будет захватываться, с какой стороны заводиться лопатка (чипы на компаунде снимаем лопаткой). При необходимости снять часть обвязки, затем до припаивания U, обвязку восстановить.

Выставить температуру на фене 320 – 340 градусов Цельсия. Расход воздуха – индивидуальная величина для каждой термовоздушной паяльной станции.

Направить фен на плату, на 5-7 сек, (предварительно прогреть плату) поднять температуру места пайки. Для исключения тепловых деформаций motherboard. И для равномерности прогрева. Флюс растекается и равномерно распределяется по необходимому участку.

Поток воздуха. Это индивидуально. Много зависит от того насколько близко Вы паяете от элемента. Я паяю близко к элементу, почти вплотную. И на большом потоке. За счет этого уменьшается время воздействия горячего воздуха на плату. Поток необходимо подбирать индивидуально. Существует два критерия:

• отпаянные микросхемы и компоненты (обвязка) чтобы не сдувало с платы,
• не перегревать плату, это значит исключить продолжительное по времени воздействие высокой температуры. Почему это может быть критично для платы? Либо угреваются рядом стоящие микросхемы на компаунде, либо микросхемы установленные на другой стороне платы, особенно припаянные на легкосплавную пасту могут самопроизвольно отпаяться, в случае ранее выполнявшихся ремонтов. Это еще один очень важный момент, если плата к вам попала уже паяная, а это можно определить при внешнем осмотре; микросхемы могут быть припаяны на bga пасту с низкой температурой плавления. Поэтому перед выполнением работ по пайке, обязательно визуальный осмотр и согласование рисков с клиентом.

Нанести флюс по периметру микросхемы, так как плата горячая, он сразу растекается и затечет под микросхему. Флюс необходим для равномерного распределения температуры. Фен заводить как можно вертикальнее. И начинаем прогревать микросхему, постоянно делая круговые движения, для равномерного нагрева.

Момент снятия микросхемы. Можно ориентироваться по времени (раньше, лет 7 назад — я про себя отсчитывал секунды) или по рядом стоящему конденсатору. Если конденсатор свободно перемещается, ещё 5 секунд грею, затем небольшое смещение по горизонтали в сторону, и затем поднимаю. Если сразу поднимать вертикально вверх, возможен отрыв пятаков. Стараюсь не допускать продолжительности нагрева больше 20 секунд. Некоторые bga микросхемы имеют стеклянный корпус и важно не повредить его. Если при пайке появляется хотя бы небольшой скол или царапины на корпусе чипа, микросхему меняю, используя донорскую плату.

Подготовка контаткной площадки

Паяльником с тонким наконечником нанести сплав Розе на каждый вывод на контактной площадке. Это необходимо для понижения температуры заводского бессвинцового припоя. Если опасаетесь оторвать контакты (или когда мало опыта) при работе с паяльником, можно залудить оплетку сплавом Розе и уже оплеткой залуживать контакты на контактной площадке. При этом особое внимание на обвязку, очень легко и незаметно можно “убрать” радиокомпоненты и потом необходимо будет восстанавливать, перед установкой микросхемы.

На оплетку нанести флюс и не надавливая на плату (положил паяльник и потянул за оплетку) собрать остатки припоя с контактной площадки.

Ватной палочкой или зубной щеткой смоченной в техническом бензине БР-2 (или спирте) отмыть контактную площадку от остатков флюса. Перед отмывкой понизить температуру платы. Как я понимаю, когда уже можно мыть бензином? Палец положил на плату, и если палец терпит, то можно и бензином, для исключения повреждения платы.

Удаление компаунда

Выставить на фене температуру 240 – 250 градусов Цельсия. Специальной лопаткой или пинцетом убрать остатки компаунда с контактной площадки, из-под микросхемы и обязательно очистить периметр. Часто вокруг микросхем установлены компоненты очень маленьких размеров и залиты компаундом. Поэтому особое внимание при чистке компаунда на то чтобы не оторвать обвязку вместе с клеем. Для этого рекомендуется достаточное время прогревать плату, для размягчения клея. И снимать компаунд послойно, а не сразу на всю глубину. Финально отмыть место пайки.

При выполнении ремонта, в режиме диодной прозвонки измерить падение напряжения на каждом контакте. Обязательно даём плате остыть и только после этого выполняем замеры. Горячие конденсаторы могут показывать КЗ, а когда их температура понизиться, КЗ не покажут.

Реболлинг микросхемы

Расположить микросхему на специальном коврике, сверху на котором разместить салфетку или кусок джинсовой ткани.

Для восстановления шариковых выводов на микросхеме, необходимо удалить существующий припой. Паяльником залудить сплавом Розе все выводы на микросхеме (для больших микросхем NAND Flash или Wi-Fi, чипы малых размеров можно не залуживать Розе, а сразу собирать припой медной оплеткой). Будьте аккуратны со стеклянными корпусами, пины легко повреждаются и затем не залуживаются.

Нанести флюс на микросхему и оплеткой с паяльником собрать припой перемешанный с Roze. При необходимости удалить остатки компаунда с поверхности чипа. Отмыть микросхему ватной палочкой или зубной щеткой.

Подобрать трафарет. Предварительно под микроскопом оценить состояние трафарета (качество просечки, загрязненность пастой или флюсом), при необходимости отмыть трафарет бензином или заменить. Совместить трафарет с микросхемой и прижать пинцетом. Лопаткой нанести немного пасты на трафарет и затереть bga пасту в отверстия. Излишки пасты убрать лопаткой и ватной палочкой.

С этого момента и при последующей накатке не допускать горизонтальных и вертикальных смещений накатываемой микросхемы относительно трафарета.

Температуру на фене понизить примерно до 250 – 270 градусов Цельсия. Поток воздуха также можно уменьшить по сравнению с потоком при демонтаже. Направить фен на трафарет и прогревать по периметру, выполняя круговые движения. Выпарить флюс из пасты и окончательно сформировать выводы на чипе.

Стоматологическим зондом или пинцетом вытолкнуть микросхему из трафарета (толкнув в угловые контакты). Это необходимо выполнять, пока микросхема не остыла, иначе она застрянет в трафарете.

Дополнительно еще раз прогреть феном вновь сформированные контакты, для окончательного формирования шаров.

Припаивание микросхемы на плату

Если при подъеме микросхемы сместили обвязку, сначала восстановить обвязку, только потом работаем с микросхемой. На фене выставить Т = 280 – 320 градусов Цельсия (в зависимости от используемой пасты) и уменьшить поток воздуха, по сравнению с потоком при выпаивании.

Нанести флюс небольшое количество на контактную площадку. если флюса будет много, микросхема будет плавать в нем.

Выставить микросхему по зазорам и по ключу:

• точка или другой знак на корпусе  микросхемы
• контакт А1, смотреть в ZXW или Wuxinji

Направить поток горячего воздуха на припаиваемую микросхему. Если микросхему сдувает с платы, заводите фен сверху. В этом случае воздухом микросхему придавит и она не будет смещаться.

А ещё может сдувать микросхему, потому-что мастер забыл добавить флюс — . Ни в коем случае нельзя надавливать на микросхему сверху.

Как понять что микросхема припаялась:

• Когда прекращаются пульсации флюса выходящего из под припаиваемой микросхемы
• Зондом или пинцетом толкнуть микросхему горизонтально, для того чтобы убедиться что микросхема припаялась. За счет поверхностного натяжения припоя микросхема переместиться обратно. Я всегда толкаю, за много лет выработалась такая привычка. Даже центральный процессор, когда “перекидку” делаю тоже толкаю, для уверенности.

Отмыть флюс с материнской платы.

Проверка качества пайки

Перед проверкой понизить температуру платы. Нельзя подключать к ЛБП и подавать питание на горячую плату сразу после пайки. Так как существуют линии, чаще всего это основные питающие линии процессора и оперативной памяти,у которых низкое сопротивление. И при подаче напряжения на горячую плату – ЛБП может регистрировать КЗ. Подключить плату к лабораторнику и подать напряжение, начиная с 0 вольт плавно довести до рабочего 3,8 Вольт. Если пайка выполнена качественно, то потребления тока на блоке не покажет.

Схемы для пайки для начинающих

Программное обеспечение которым пользуются мастера Bgacenter:

• Wuxinji,
• JCID,
• Xinjijao,
• ZXWsoft.

У каждого софта есть свои преимущества и недостатки. Основной источник схем для пайки это Wuxinji.

Пайка для начинающих видео

Набор для пайки для начинающих

Необходимый и достаточный набор оборудования и расходных материалов, для выполнения самостоятельных ремонтов материнских плат телефонов, планшетов и ноутбуков.

Паяльник

Термовоздушная паяльная станция

Микроскоп

Лабораторный блок питания

Мультиметр

Держатели плат

Пинцеты

Трафареты

Стоматологический зонд

Силиконовый жаростойкий коврик

BGA паста

Флюс для пайки Martin (Германия) не требующий смывки



Припой

Оплетка для удаления припоя 1,5 и 2,0 мм

Ультрафиолетовый лак

Ватные палочки

Итог

Пайка для начинающего мастера – увлекательный процесс. Самостоятельное освоение которого потребует не только значительных материальных, а и финансовых вложений. Понятно, что опыт приходит с практикой. И чем больше этой самой практики, тем более профессиональным становится мастер по пайке.

Но есть одно но — – начинать лучше под руководством опытных мастеров. Которые имея большой бэкграунд, готовы поделиться знаниями и опытом с другими.

Пайка серебряным припоем для начинающих

silver 925

Доброго воскресного вечера, дорогие подписчики и гости.

Сделала видео — как начинающему ювелиру аккуратно выполнить пайку.

Вы можете не спеша выполнить все подготовительные этапы и работать горелкой в правой руке, что гораздо удобнее для новичков.

* Сделайте пламя маленьким, чтобы нагрев не происходил слишком быстро для вас и кольца не оплавились.

** Вместо плиты для пайки я предлагаю взять уголь, для контраста, чтобы на черном фоне было хорошо видно припой и стыки колец.

Стыки выходят аккуратные, пайка получается надежной, а весь процесс хорошо контролируется. Не спешите, и все обязательно получится!

Здесь:

— колечки диаметром 10 мм из серебряной проволоки 0.7 мм

https://www.livemaster.ru/furnitura-serebro/section/1087762-provoloka-serebro-925

— припой в пластинках среднеплавкий, с содержанием цинка 4%

https://www.livemaster.ru/furnitura-serebro/section/1087772-pripoj-serebryanyj

***

С добрыми пожеланиями,

Татьяна

Рейтинг

☆

☆

☆

☆

☆

   0.0 (0 голосов)

silver 925

Россия, Краснодар

Магазин (51)

Блог (10)

Следите за творчеством мастера

Блоги по теме

Ключевые слова

• Ключевые слова
• серебро
• пайка
• серебряный припой
• серебряная проволока
• припой для серебра
• пайка серебра
• цепочка серебро
• сплести цепь
• запаять цепь
• спаять цепь
• спаять кольцо
• запаять кольцо
• ювелир
• начинающий ювелир
• пайка для начинающих
• пайка для новичков
• мастер-класс пайка
• пайка ювелир
• nata-bijoux
• серебряная цепочка 925

Рубрики блогов

Новости магазинов
Акции и распродажи
Персональные записи

Руководство по пайке ювелирных изделий для начинающих – Beaducation

Присоединяйтесь к Кейт, чтобы узнать советы и рекомендации по успешной пайке каждый раз. Этот класс посвящен использованию паяльной пасты в этом традиционном классе изготовления. Кейт демонстрирует три различных метода пайки: спаивание двух плоских деталей вместе, припаивание проволочной петли к верхнему краю подвески и, наконец, припаивание штампованной декоративной скобы. Как только вы посмотрите этот урок, вы будете на пути к счастью в пайке!

Стартовый набор для пайки

(4)

$93,00

КИТ05

Бутановая горелка Max Flame Jeweller’s

(9)

41,95 доллара США

SOL024

Угольный блок

(6)

$19. 00

SOL025

Серебряная паяльная паста EXTRA EASY, 1/4 унции

(3)

$16,95

Продано

SOL093

Серебряная паяльная паста SOFT, 1/4 унции

(8)

$19.00

SOL030

Серебряная паяльная паста СРЕДНЯЯ, 1/4 унции

(6)

19,95 долларов США

SOL031

Твердая серебряная паяльная паста, 1/4 унции

(3)

21,95 доллара США

SOL032

Припой с серебряной проволокой (EASY), 1 фут

(13)

SOL014

Припой с серебряной проволокой (СРЕДНИЙ), 1 фут

(14)

3,15 доллара США

Продано

SOL013

Припой с серебряной проволокой (ЖЕСТКИЙ), 1 фут

(10)

SOL012

Кусачки для припоя

(12)

17,50 долларов США

СОЛ009

Отмычки для припоя, набор из 3 шт.

(4)

14,50 долларов США

SOL010

Предыдущий

• 1
• 2

Далее

Пайка для начинающих | SoundGirls.org

Пайка — один из самых полезных навыков, которыми может обладать звукооператор. Поначалу это может показаться сложной задачей, но если вы знаете, как это сделать, то на удивление легко. Это может помочь вам лучше понять ваше оборудование и поток сигналов, сэкономить ваши деньги, и нет ничего лучше, чем вытащить паяльник и сэкономить время, чтобы заставить сомневающихся замолчать. На эту тему написаны целые книги, и для ее совершенствования требуется практика, но я собираюсь изложить самые основы, необходимые для начала.

Внимание!

Паяльники, что неудивительно, сильно нагреваются! Держите рабочее место чистым и хорошо проветриваемым, держите его только за ручку, всегда кладите его обратно в держатель и не оставляйте без присмотра, пока он не остынет. Помните, что то, что вы паяете, тоже нагревается. Будьте осторожны, чтобы не расплавить клей, удерживающий, например, печатную плату на месте. Я также должен указать, что вы не должны припаивать что-либо на месте над собой, лежа на спине. Спасибо, Тим…

Оборудование

Вам понадобится:

Паяльник!: Купите лучшее, что вы можете себе позволить, потому что оно прослужит вам долгие годы. Существует несколько различных типов, каждый из которых имеет свои преимущества. Утюги с питанием от сети могут быть как автономными, так и поставляться со станцией, которая может контролировать температуру и считывать ее. Станции также включают в себя держатели и губки, так что у вас будет аккуратная установка. Аккумуляторные или газовые утюги гораздо более портативны, и вам не нужно полагаться на электросеть для их использования. Утюги без контроля температуры могут с трудом паять большие предметы, потому что они поглощают тепло утюга до тех пор, пока оно не упадет слишком низко, чтобы быть эффективным.

Советы: Существует целый мир железных наконечников. Для звуковой работы вам, скорее всего, понадобится конический наконечник с железным покрытием. Их необходимо периодически заменять, поэтому держите несколько и регулярно очищайте их.

Припой: Многие люди клянутся, что свинцовый припой делает лучшие соединения и с ним легче всего работать, но он также ядовит и вреден для окружающей среды. Свинцовый припой был запрещен, по крайней мере в ЕС, для использования в сантехнике и бытовой электронике из-за его опасных свойств. Он по-прежнему доступен для частного использования. На рынке представлено множество бессвинцовых припоев, но они по-прежнему выделяют токсичные пары, имеют более высокую температуру плавления, а полученные соединения могут быть более хрупкими, чем традиционные свинцовые. Что бы вы ни выбрали, обратите внимание на процентное содержание каждого металла, присутствующего в вашем припое: разные комбинации будут иметь разные температуры плавления и прочности. 60% олова, 40% свинца — стандартный сплав, традиционно используемый для электроники. Большинство припоев поставляется с флюсовой сердцевиной, представляющей собой смолу (канифоль в США), которая помогает скреплять и укреплять суставы и содержать их в чистоте. Вы можете купить припой и флюс отдельно, если вы действительно этого хотите, но они, как правило, используются для сложных ремонтов и не нужны новичкам.

Губка и металлическая мочалка: Раньше, когда весь припой содержал свинец, можно было чистить наконечник влажной губкой. Однако бессвинцовый припой работает при более высокой температуре, и вода из губки может привести к тому, что утюг опустится ниже оптимальной рабочей температуры, поэтому повторные чистки могут привести к растрескиванию припоя и проникновению в наконечник. Использование латунной ваты позволяет избежать этой проблемы.

Присоска для припоя/отсоединяющий фитиль: они помогают удалить старый припой перед тем, как приступить к новому соединению. Не просто расплавьте и повторно используйте припой, который уже есть!

Рука-помощник с утюгом

Паяльная доска/рука-помощник:  Вы можете сделать паяльную доску из дерева и старых кабельных разъемов, поэтому просто вставьте кабель, который вы паяете, в соответствующий разъем на плате, чтобы он оставался неподвижным. . Вы также можете нарисовать электрические схемы над каждой из них, чтобы обращаться к ним по мере продвижения. Для некоторых приложений может оказаться более полезной «рука помощи»: она состоит из увеличительного стекла и двух зажимов типа «крокодил» на тяжелом басу, так что вы можете удерживать кабели на месте и лучше видеть во время работы.

Инструмент для зачистки проводов и кусачки: Вы можете обойтись одним ножом, но хороший набор инструментов для зачистки проводов сэкономит ваше время и избавит вас от разочарования, вызванного случайным перерезанием всего провода, который вы пытались зачистить.

Метод

В качестве примера возьмем перепайку сломанной ножки XLR.

XLR Short Earth

Если вы используете новый наконечник утюга, вы можете «лужить» наконечник: нагрейте утюг и равномерно расплавьте тонкий слой припоя на наконечнике, чтобы он блестел. Это улучшает теплопередачу, защищает наконечник от оксидов и облегчает его очистку. Регулярная очистка и повторное лужение наконечника улучшит качество ваших соединений и поможет наконечнику прослужить намного дольше.

Когда все будет на месте, сначала нужно снять кожух вокруг проводов. Запишите, какой провод куда идет (если вы когда-нибудь запутаетесь, просто обратитесь к схеме или откройте другой кабель на том же конце и сравните его с тем, который вы ремонтируете). Если для работы осталось не так много проволоки, не поддавайтесь искушению сделать тугое крепление. При перемещении кабеля потребуется слишком много натяжения, и вскоре после этого он снова порвется (единственное исключение состоит в том, что некоторые люди намеренно делают заземляющую ветвь короче, как на фото, так как она прочнее и может выдержать нагрузку, а не другие штифты. Это может быть сложно сделать, а затем отремонтировать, так что это более продвинутая техника). Отпаяйте другие ножки кабеля, обрежьте их до одинаковой длины и зачистите провода, пока у вас не будет достаточно для работы. Если вы зачистите слишком далеко назад, металл с разных ножек может соприкоснуться и вызвать всевозможные проблемы с сигналом. Если сломанная ножка все еще достаточно длинная, просто удалите старый припой с ее соединения и оставьте две другие ножки прикрепленными.

Возьмите утюг в одну руку и протяните в другую кусок припоя. Затем важный момент: нагревайте провод, а не припой! Вам нужно нагреть провод и его разъем, чтобы они расплавили припой. Если вы нагреете припой напрямую и попытаетесь нанести его на соединение, он просто прилипнет к вашему утюгу. Удерживая утюг с одной стороны области, которую вы хотите соединить, прикоснитесь припоем к другой стороне. Он должен расплавиться и обтекать провод и разъем, связывая их вместе. Избегайте вдыхания паров! Продолжайте, пока вся область не будет покрыта, удаляя утюг как можно скорее, чтобы свести к минимуму количество лишнего припоя, которое вам нужно будет счистить.
