Где находится блок предохранителей в Lada Niva. Как открыть монтажный блок. Какие предохранители и реле используются. Схемы расположения и назначение предохранителей и реле в салоне и моторном отсеке. Как проверить и заменить предохранитель.
Расположение блоков предохранителей и реле в Lada Niva
В автомобиле Lada Niva (ВАЗ 2121, 4×4) блоки предохранителей и реле расположены в двух местах:
- В салоне автомобиля — основной блок предохранителей находится слева от рулевой колонки, за съемной крышкой панели приборов.
- В моторном отсеке — дополнительный блок предохранителей расположен возле левой фары, рядом с аккумулятором.
Такое расположение позволяет удобно обслуживать электрооборудование как в салоне, так и в подкапотном пространстве автомобиля.
Как открыть блок предохранителей в салоне Lada Niva
Чтобы получить доступ к основному блоку предохранителей в салоне Lada Niva, необходимо выполнить следующие действия:
- Найти съемную крышку слева от рулевой колонки.
- Аккуратно потянуть за нижний край крышки на себя, чтобы отстегнуть фиксаторы.
- Отсоединить разъемы проводов от кнопок на крышке, если они есть.
- Полностью снять крышку, открыв доступ к блоку предохранителей.
При установке крышки на место действия выполняются в обратном порядке. Будьте аккуратны, чтобы не сломать пластиковые фиксаторы.
Типы предохранителей, используемых в Lada Niva
В автомобиле Lada Niva используются следующие типы предохранителей:
- Плоские штыревые предохранители (Euro) различного номинала от 5А до 30А. Они имеют стандартную цветовую маркировку.
- Цилиндрические стеклянные предохранители в некоторых моделях и годах выпуска.
Важно использовать предохранители правильного номинала при замене. Установка предохранителя большего номинала может привести к повреждению электропроводки.
Схема и назначение предохранителей в салонном блоке Lada Niva
Ниже представлена схема расположения и назначение предохранителей в основном блоке, расположенном в салоне Lada Niva:
- F1 (16A) — Электродвигатель вентилятора отопителя, реле очистителей фар
- F2 (8A) — Очиститель ветрового стекла, указатели поворота
- F3 (8A) — Левая фара (дальний свет)
- F4 (8A) — Правая фара (дальний свет)
- F5 (8A) — Левая фара (ближний свет)
- F6 (8A) — Правая фара (ближний свет)
- F7 (8A) — Левые габаритные огни, освещение номерного знака
- F8 (8A) — Правые габаритные огни, подсветка приборов
- F9 (16A) — Аварийная сигнализация, обогрев заднего стекла
- F10 (16A) — Звуковой сигнал, прикуриватель, плафоны освещения салона
Точное назначение предохранителей может отличаться в зависимости от года выпуска и комплектации автомобиля. При возникновении сомнений следует свериться с руководством по эксплуатации конкретной модели.
Блок предохранителей в моторном отсеке Lada Niva
Дополнительный блок предохранителей в моторном отсеке Lada Niva защищает следующие цепи:
- Система управления двигателем
- Электробензонасос
- Вентилятор охлаждения радиатора
- Антиблокировочная система тормозов (если установлена)
Для доступа к этому блоку необходимо открыть капот и найти черный пластиковый корпус рядом с аккумулятором. Крышка блока обычно снимается после отгибания пластиковых фиксаторов.
Как проверить и заменить предохранитель в Lada Niva
При выходе из строя какого-либо электрооборудования в первую очередь следует проверить соответствующий предохранитель. Для этого:
- Определите, какой предохранитель отвечает за неработающее оборудование по схеме.
- Извлеките предохранитель с помощью специального пинцета.
- Осмотрите предохранитель на предмет повреждения металлической перемычки.
- При необходимости проверьте целостность предохранителя тестером.
- Замените перегоревший предохранитель новым такого же номинала.
Важно выяснить причину перегорания предохранителя перед установкой нового. Частое перегорание может указывать на неисправность в электрической цепи.
Особенности блока предохранителей в Lada Niva с инжекторным двигателем
В моделях Lada Niva с инжекторным двигателем блок предохранителей имеет некоторые отличия:
- Добавлены предохранители для защиты цепей электронного блока управления двигателем.
- Установлен отдельный предохранитель для электробензонасоса.
- Может присутствовать дополнительное реле для управления вентилятором охлаждения.
При обслуживании автомобиля с инжекторным двигателем важно учитывать эти особенности и не путать назначение предохранителей с карбюраторными версиями.
Советы по обслуживанию системы предохранителей Lada Niva
Для поддержания электрооборудования Lada Niva в исправном состоянии рекомендуется:
- Периодически проверять состояние предохранителей и очищать блоки от пыли и грязи.
- Иметь в автомобиле комплект запасных предохранителей разного номинала.
- При частом перегорании предохранителя обратиться в сервис для диагностики электрической цепи.
- Не использовать самодельные предохранители или предохранители несоответствующего номинала.
- При замене предохранителей соблюдать меры электробезопасности, отключая аккумулятор.
Соблюдение этих простых правил поможет избежать проблем с электрооборудованием и обеспечит надежную работу автомобиля Lada Niva.
Схема предохранителей и реле Lada Niva (ВАЗ 2121, 4х4 Urban) » Схемы предохранителей, электросхемы автомобилей
Плавкими предохранителями не защищаются электрические цепи зажигания, пуска двигателя, генератора (за исключением обмотки возбуждения).
| |
1 — Дополнительный блок предохранителей 2 — Реле стеклоочистителя ветрового стекла 3 — Основной блок предохранителей 4 — Блок реле системы управления двигателем |

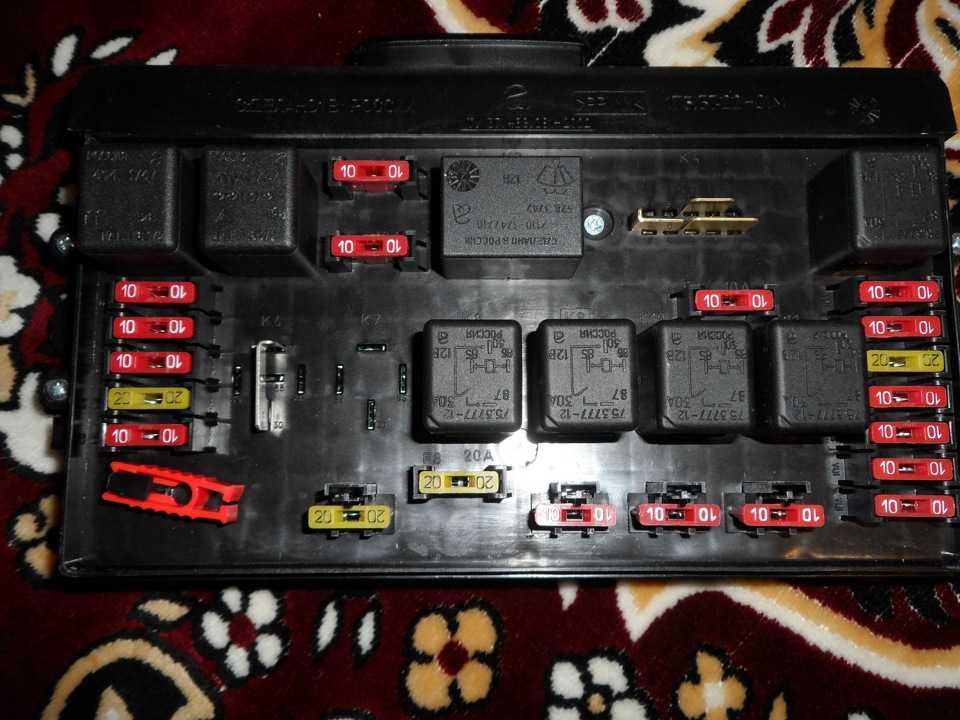

Основной блок предохранителей
| № |
А |
Функция/компонент |
| 1 | 16 | Электродвигатель вентилятора отопителя Реле (обмотка) очистителей фар и электродвигатели очистителей фар при всех положениях щетки, кроме исходного Реле (обмотка) включения обогрева заднего стекла Электродвигатели очистителя и омывателя заднего стекла Электродвигатель омывателя ветрового стекла |
| 1* |
Плафоны Звуковые сигналы Штепсельная розетка Прикуриватель Лампы стоп-сигнала |
|
| 2 | 8 | Реле и электродвигатель очистителя ветрового стекла Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота) Контрольная лампа указателей поворота Задние фонари (лампы света заднего хода) Обмотка возбуждения генератора (при пуске двигателя) Контрольная лампа включения блокировки дифференциала в раздаточной коробке Контрольная лампа включения стояночного тормоза Контрольная лампа аварийного состояния рабочей тормозной системы Контрольная лампа недостаточного давления масла Указатель температуры жидкости в системе охлаждения двигателя Указатель уровня топлива с контрольной лампой резерва топлива Контрольная лампа заряда аккумуляторной батареи Контрольная лампа прикрытия воздушной заслонки карбюратора Тахометр Электродвигатель отопителя* Реле очистителей и омывателя фар (при не нажатой кнопке выключателя очистителей и омывателя фар)* Электродвигатели очистителей фар при всех положениях щетки, кроме исходного* |
| 3 | 8 | Левая фара (лампа дальнего света) Контрольная лампа включения дальнего света фар |
| 4 | 8 | Правая фара (лампа дальнего света) |
| 5 | 8 | Левая фара (лампа ближнего света) |
| 8 | Правая фара (лампа ближнего света) | |
| 7 | 8 | Левый передний фонарь (габаритный свет) Правый задний фонарь (габаритный свет) Фонари освещения номерного знака Контрольная лампа включения габаритных огней |
| 8 | 8 | Правый передний фонарь (габаритный свет) Левый задний фонарь (габаритный свет) Лампа освещения приборов Табло подсветки рычагов управления отопителем Лампа освещения прикуривателя Лампы подсветки выключателей и переключателей |
| 9 | 16 | Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации Элемент обогрева заднего стекла и реле (контакты) его включения |
| 9* |
8 |
Контрольная лампа и указатель давления масла Указатель температуры охлаждающей жидкости Указатель уровня топлива с контрольной лампой резерва Контрольная лампа включения стояночного тормоза Контрольная лампа уровня тормозной жидкости Указатели поворота и соответствующая контрольная лампа Контрольная лампа управления воздушной заслонкой карбюратора Контрольная лампа заряда аккумуляторной батареи Запорный клапан карбюратора Тахометр Задние фонари (свет заднего хода) Контрольная лампа блокировки дифференциала Реле-прерыватель указателей поворота** Обогрев заднего стекла (цепь управления)** |
| 10 | 16 | Звуковой сигнал Патрон подключения переносной лампы Плафоны освещения салона Задние фонари (лампы стоп-сигнала) |
| 10* |
8 |
Регулятор напряжения Обмотка возбуждения генератора |
| 11 | 8 | Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) Задний противотуманный фонарь** |
| 12 | 8 | Реле дневных ходовых огней, лампы дневных ходовых огней |
| 12* |
8 |
Реле очистителя и омывателя фар (при нажатой кнопке выключателя очистителя и омывателя фар) Электродвигатель омывателя фар Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения |
| 13 | 8 | Задние фонари (лампы противотуманного света) Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения Реле (контакты) очистителей фар Электродвигатель омывателя фар |
| 14 | 16 | Прикуриватель |
| 15 | 16 | Резервный Обогрев заднего стекла (силовая цепь)** |
| 16* | 8 | Включатель аварийной сигнализации и указатели поворота в режиме аварийной сигнализации Очиститель и омыватель заднего стекла |
* Из руководства по эксплуатации за 1995 год
* Из руководства по эксплуатации за 1980 год
Ниже основного и дополнительного блока предохранителей установлен блок реле системы управления двигателем, который состоит из пяти реле и одного предохранителя
| № |
А |
Назначение |
| 6 |
15 |
Электробензонасос |
| Реле |
||
| 1 |
Реле зажигания |
|
| 2 |
Главное реле |
|
| 3 |
Реле правого вентилятора охлаждения |
|
| 4 |
Реле левого вентилятора охлаждения |
|
| 5 |
Реле электробензонасоса |
|

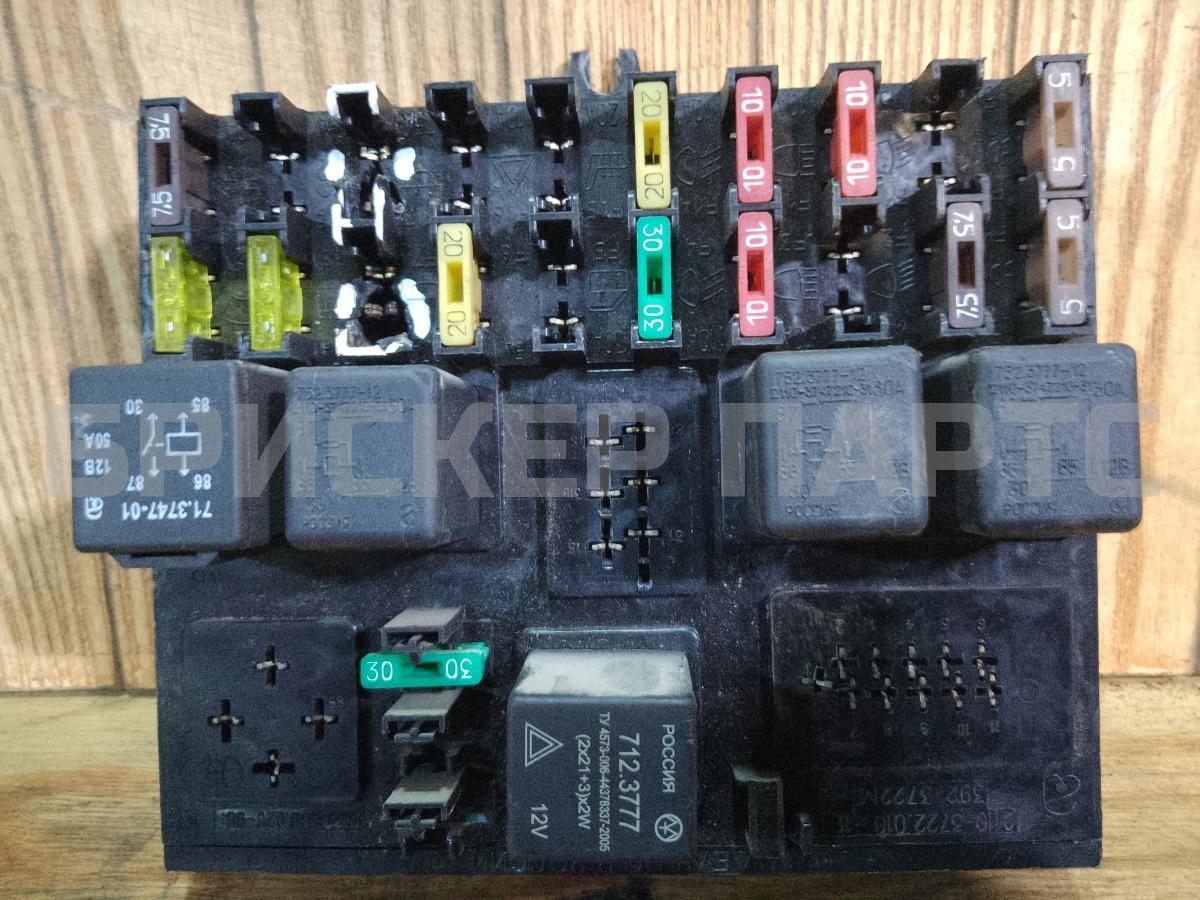

Дополнительный блок предохранителей
На автомобилях с ЭСУД на левой обивке передка под панелью приборов дополнительно устанавливается колодка с предохранителями, которые защищают элементы систем впрыска.
| № |
А |
Функция/компонент |
| 1 | 15 | 1: Датчики ЭСУД Реле стартера Клапан продувки адсорбера |
| 1 |
7.5 |
2: Контроллер |
| 1 |
15 |
3: Реле электробензонасоса (контакты) Электробензонасос |
| 1 |
30 |
4,5: Вентилятор охлаждения |
| 2 | 15 | 1: Форсунки Катушки зажигания Контроллер ЭСУД Реле электровентилятора правого Реле электровентилятора левого |
| 2 |
15 |
2: Реле электробензонасоса (контакты) Электробензонасос |
| 2 |
30 |
3: Резерв |
| 2 |
30 |
4,5: Вентилятор охлаждения |
| 3,4 | 30 |
1: Электровентиляторы (правый, левый) Реле электровентилятора правого Реле электровентилятора левого |
| 3 |
15 |
2: Главное реле |
| 3 |
15 |
3: Контроллер |
| 3 |
15 |
4: Катушка зажигания, питание управления реле вентиляторов, контроллер, форсунки |
| 3 |
15 |
5: Реле зажигания |
| 4 |
15 |
3: Главное реле Реле электровентиляторов (обмотка) Реле электробензонасоса (обмотка) Датчик скорости автомобиля Электромагнитный клапан адсорбера Датчик кислорода Датчик массового расхода воздуха Контроллер |
| 4,5 |
30 |
2: Реле электровентиляторов (обмотка) (правый, левый) Электродвигатель электровентиляторов (правый, левый) |
| 4 |
15 |
4: Датчик массового расхода воздуха, датчик фаз, подогрев датчика кислорода (двух), клапан продувки адсорбера, ДС |
| 4 |
15 |
5: Электробензонасос |
| 5 | 15 | 1: Электробензонасос Реле электробензонасоса |
1) Из руководств по эксплуатации за 2014-2016 г
2) Из руководств по эксплуатации за 2010-2011 г
3) Из руководств по эксплуатации за 2007-2008 г
4) Автомобили с контроллерами Bosch ME17.
9.7/M74 (данные из
Информационного письма АвтоВАЗа (взято с сайта: niva-faq.msk.ru))
5) Автомобили с контроллерами 7.9.7+ (взято с сайта: niva-faq.msk.ru)
Из руководства по эксплуатации за 2007 год: На автомобиле с системой центрального впрыска топлива отдельный красный предохранитель в пучке проводов на 50 А защищает цепь подогревателя впускной трубы. На автомобиле с системой распределенного впрыска топлива 2-й предохранитель на 30 А защищает цепь электровентиляторов системы охлаждения.
Предохранители ABS
На автомобилях с АБС в левой части моторного отсека около гидроагрегата АБС дополнительно устанавливается колодка с предохранителями, которые защищают элементы антиблокировочной системы тормозов.
| № |
А |
Функция/компонент |
| 1 | 5 | Гидроагрегат АБС |
| 2 | 40 | Гидроагрегат АБС |
| 3 | 25 | Гидроагрегат АБС |
Предохранительная линия
Для подключения и защиты цепей ЭСУД применяется провод типа «предохранительная линия», входящий в состав жгута проводов системы зажигания и подключающийся непосредственно к АКБ.
| № |
Функция/компонент |
| 1 |
Главное реле ЭСУД |
| 2 |
Диагностическая колодка |
| 3 |
АПС |
| 4 |
Предохранители 1, 2, 5 системы впрыска (дополнительный блок предохранителей) |
Блок реле над педалью газа
| № |
Назначение |
| 1 |
Реле задних противотуманных фонарей |
| 2 |
Реле подогрева заднего стекла |
| 3 |
Реле ближнего света фар |
| 4 |
Реле дальнего света фар |
Над этим блоком реле установлено реле-прерыватель указателей поворота и аварийной сигнализации.
Монтажный блок предохранителей и реле
При поломке или неисправности любого электрооборудования без ведомой тому причины в Ладе Весте, как и в любом другом авто, в первую очередь внимание нужно обратить на блок предохранителей и реле, а именно на состояние предохранителей: возможно они перегорели.
Блок предохранителей и реле
Блок предохранителей и реле именуемый по другому «монтажным блоком» или «черным ящиком» представляет из себя отдельно находящуюся коробку, где находятся все предохранители электрооборудования вашего автомобиля.
На примере дома, монтажным блоком в данном случае является автомат, который мы включаем, когда выбивает пробки.
Где находится блок предохранителей и реле?
В Ладе Весте блок предохранителей находится в двух местах: салон и подкапотное пространство.
В салоне предохранители находятся «по-вазовскому» над левой водительской ногой, слева от руля как в Калинах, Грантах, Приорах.
В подкапотоном пространстве блок предохранителей и реле находятся у левого крыла в черном ящике.
Как открыть блок предохранителей
В отличии от Грант Калин и Приор, чтобы открыть монтажный блок в салоне, нужно выполнить ряд действий, не знакомых, владельцам предидущих моделей.
Заглушка блока предохранителей держится на пластиковых «гвоздиках» пистонов. Все что нужно сделать, это оттянуть на себя шляпку пластикового черного гвоздика, оставив при этом шайбу.
У кого-то этих гвоздиков 2, у кого-то 1 в зависимости от времени выпуска авто, т.к. со временем все элементы модернизируются.
Далее снимаем фиксатор в верхней части заглушки со стороны замка зажигания и тянем за низ крышки, тем самым открывая перед собой блок предохранителей. При необходимости отсоедините штейкера кнопки открывания багажника и регулировки фар.
Для того чтобы установить крышку на место – выполняем действия в обратном порядке.
Снять крышку блока предохранителей под капотом же намного проще и вряд ли у кого возникнут с этим вопросы.
1 – крышка блока предохранителей (в данном случае гвоздик находится только со стороны замка зажигания, в других воторой гвоздик находится в левом нижнем углу на крышке блока)
2 – панель
3 – регулировка электрокоректора фар
4 – копка открывания крышки багажника
Какие предохранители применяются в Весте
В отличии от предыдущих вазовских моделей, в Ладе Весте применяются два типа предохранителей:
— mini (предохранители флажкового типа)
— JCase (картриджные предохранители) (f41-f50)

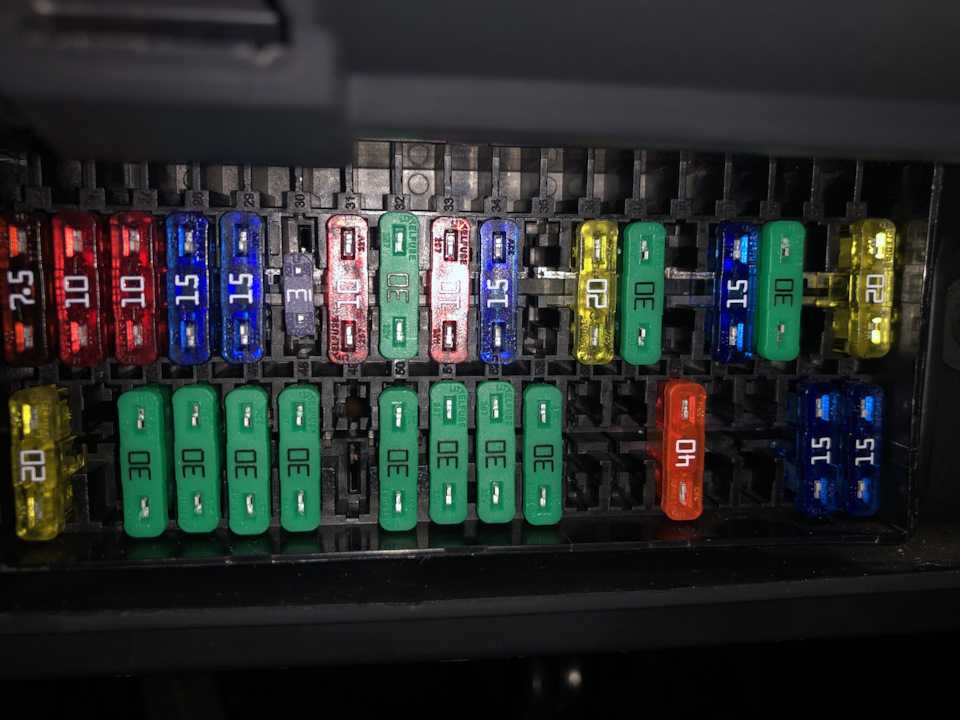

Схема блока предохранителей и реле
Ниже представлена схема салонного блока предохранителей. Стоит отметить, что электросхемы отличаются в зависимости от года выпуска и комплектаций, по мере поступления новой информации, статья будет обновляться.
- Номер предохранителя/Ампераж/Цепь/Назначение предохранителя
- F1 15А К15R Стеклоомыватель лобового стекла
- F2 30А*1/5А*2K15R подрулевой переключатель левый
- F3 10А*1лампа дальнего света левая (классик/комфорт)
- F4 30А*1/5А*2K30S подрулевый переключатель левый
- F5 15А K15R обогрев передних сидений
- F6 7,5А*1K30S Правая лампа габаритных огней
- F7 10А*1K30S Левая лампа габаритных огней
- F8 5А*1К30S Задние ПТФ (противотуманки)
- F9 3А повторители поворотников правого зеркала
- F10 5А K15S Селектор КПП
- F11 10А*1Левая лампа ближнего света (классик/комфорт)
- F12 15А K30S Контроллер BCM (поворотники)
- F13 10А K30S Контроллер BCM (питание)
- F14 10А K30S Выключение педали тормоза
- F15 5А BTP Датчик дождя и света, электрокоректор фар
- F16 5А BTP Выключение педали тормоза
- F17 5А BTP Лампа подсветки багажника и бардачка
- F18 3А повторители поворотников левого зеркала
- F19 10А*1 Лампа ближнего света правая (классик/комфорт)
- F20 5А Обогрев боковых зеркал заднего вида
- F21 15А K15S БУ СНПБ
- F22 5А K15S Приборная панель
- F23 5А K30S Приборная панель
- F24 5А ACC система безопасности ЭРА ГЛОНАСС, радио
- F25 5А ВТР Контроллер ESP9.
1 - F26 15А K30S Бензонасос
- F27 5А K15S Датчик парковки (парктроник)
- F28 5А K15S ЭУР (Элеткро усилитель руля)
- F29 10А*1/5А*2K30S Питание прицепа
- F30 5А K15S Контроллер ЭРА ГЛОНАСС
- F31 5А K30S Контроллер ЭРА ГЛОНАСС
- F32 10А K15S Питание шины K15M (моторного отсека)
- F33 5А BTP Стеклоподъемники
- F34 5А ВТР Питание датчика угла поворота руля, блока кнопок рулевого колеса
- F35 5А BTP Блок управления водительской двери
- F36 15А K30S Радио, диагностический разъем
- F37 7,5А K30S фонарь тормоза правый
- F38 7,5А K30S левый фонарь тормоза
- F39 10А*1К15R Дневные ходовые огни (Комфорт/Классик)
- F40 10А*1К15R Лампа дальнего света правая (Комфорт/Классик)
- Предохранители типа JCase
- F41 20А ACC Разъем питания 12В, прикуриватель
- F42 20А K30S Контроллер BCM (питание шины ВТР)
- F43 20А K30S Контроллер BCM (замки дверей)
- F44 30А K30S Стеклоподъемники
- F45 30А K30S Вентилятор салонного отопителя
- F46 30А*1K15R Дворники
- F47 25А*2K30S Контроллер ЕММ (правый дальний, левый ближний, левый габарит)
- F48 30А*2K30S Контроллер ЕММ (стеклоочистители )
- F49 25А*2K30S Контроллер ЕММ (противотуманные фары передние/задние, подсветка номерного знака)
- F50 25А*1K30S Контроллер ЕММ (левый дальний, правый ближний, правый габарит)
1А*1 – комплектация Классик/Кофорт
А*2 – комплектация Люкс
Блок реле схема
Ниже представлена схема реле блока предохранителей в салоне
| № реле (сила тока, А) | Наименование реле |
| К1 (70А*1/50А*2), цепь К15R | Световые приборы, подогрев передних сидений |
| К2 (30А) | Свободен |
| К3 (30А) | Обогрев заднего стекла |
| К4 (30А) | Стеклоподъемники передних стекол |
| К5 (40А) | Вентилятор отопителя салона |
| К6 (30А) | Стеклоподъемник задних стекол |
| К7 (20А) | Бензонасос |
| К8 (20А) | Питание прикуривателя/разъема 12в |
А*1 – комплектация Классик/Кофорт
А*2 – комплектация Люкс
Блок предохранителей и реле в подкапотоном пространстве
Открываем капот, находим рядом с аккумуляторм у левого крыла черный ящик, аккуратно отгибаем пластиковые ушки с противоположных сторон, дабы не сломать, снимаем крышку.
| Номер и номинал | Опция | Цепь | Назначение |
| F60 (70 A) | K30M | Электроусилитель руля | |
| F61 (30 A) | K30M | Обогрев заднего стекла | |
| F62 (40 A) | K30M | Система курсовой устойчивости (ESP) | |
| F63 (15 A) | Кондиционер | K30M | Компрессор кондиционера |
| F65 (25 A) | K30M | Контроллер ESP | |
| F66 (5 A) | РКПП | K15M | Контроллер управления роботом |
| F68 (70 A) | РКПП | K30M | Контроллер управления роботизированной коробкой передач (АМТ) |
| F69 (15 A) | Управление реле блока и кондиционера | ||
| F70 (60 A) | K30M | K30S | |
| F71 (60 A) | Аккумуляторная батарея 12в | ||
| F72 (60 A) | |||
| F73 (10 A) | K30M | Гудок | |
| F74 (5 A) | K15M | Фонарь заднего хода | |
| F75 (60 A) | Подогрев лобового | K30M | Подогрев лобового |
| F76 (10 A) | K30M | Реле тревожного звукового сигнала | |
| F78 (10 A) | Питание датчиков кислорода (ДК), клапана продуки Адсорбера, клапана ГРМ | ||
| F79 (40 A) | K30M | Блок реле/реле вентилятора охлаждения | |
| F80 (5 A) | Подогрев лобового | K15M | реле обогрева лобового |
| № реле (cила тока, А) | Наименование реле |
| К21 (30А) | Реле обогрева лобового 1 |
| К22 (30А) | Реле обогрева лобового 2 |
| К23 (30А) | Реле стартера |
| К24 (20А) | Реле звукового сигнала |
| К25 (20А) | Реле тревожного звукового сигнала |
| К27 (20А) | Главное реле ЭСУД |
| К28 (20А) | Реле кондиционера |
| К29 (40А) | Реле вентилятора охлаждения |
Предохранитель прикуривателя
Одно из самых часто перегорающих предохранителей – предохранитель прикуривателя.
Причина его частого перегорания проста: используются потребители с большим током потребления нежели позволяет предохранитель: либо подключены сразу несколько энергопотребителей через «тройник» либо используется достаточно мощный компрессор для подкачки колес. Так же возможен вариант замыкания цепи во время надевания в гнездо прикуривателя патрона стороннего потребителя: зарядка для телефона, радар-детекор.
Где находится предохранитель прикуривателя?
Предохранитель прикуривателя находится в монтажном блоке под панелью по левую сторону от руля. Чтобы открыть панель для доступа к предохранителям, вытащите черные шляпки гвоздиков заглушки использую ногти или сторонние острые предметы, отсоедините клипсы, потяните за низ заглушки. Предохранитель прикуривателя находится под номером F41 и имеет номинал 20А. Тип предохранителя: JCase Так же прикуриватель имеет отдельное реле К8.
Как проверить предохранитель?
Если у Вас упали подозрения на какой то нерабочий предохранитель, то его необходимо в первую очередь проверить.
Можно проверить двумя способами:
- на глаз (смотрим на контакт предохранителя, цел он или оборван) но этот метод не всегда действенен, т.к. обрыв может быть на ребре предохранителя, где его можно просто-напросто не увидеть.
- Тестером. Ставим тестер положение сопротивления и позваниваем контакты.
Если у вас в итоге перегорел какой-то из предохранителей, то его необходимо заменить. Но прежде, вам необходимо установить причину выхода предохранителя из строя, будь то короткое замыкание, либо высокие нагрузки. Так же завод изготовитель настоятельно не рекомендует устанавливать предохранители номиналом выше, чем оговорено выше в таблице, т.к. предохранитель защищает провод, а не сам электрический потребитель.
При установке предохранителя номиналом выше – чем положено, возможен риск возгорания автомобиля. Главная страница
Назначение и расположение предохранителей и реле Chery IndiS » Схемы предохранителей, электросхемы автомобилей
Все электрические цепи в автомобиле имеют предохранители для защиты от короткого замыкания или перегрузки.
На сервисных станциях авторизованного дилера Chery имеются предохранители различных номиналов. Рекомендуется иметь в автомобиле несколько запасных предохранителей для использования в экстренных случаях.
ПРИМЕЧАНИЕ: Перед заменой плавких предохранителей или реле необходимо выключить зажигание и все потребители электроэнергии.
Блок предохранителей установлен в моторном отсеке слева от аккумуляторной батареи. Для того чтобы открыть его, нажмите лапки с обеих сторон его корпуса и поднимите крышку.
Блок реле расположен в левой стороне моторного отсека. Для того чтобы открыть его, нажмите лапки с обеих сторон его корпуса и поднимите крышку.
Главный блок реле и предохранителей расположен в левой части передней панели салона автомобиля. Открывая этот блок, воспользуйтесь плоской отверткой, и будьте осторожны, чтобы не повредить крышку.
Найдите перегоревший предохранитель, нуждающийся в замене.
| Цвет | Ампер |
| Коричневый | 7,5 |
| Красный | 10 |
| Синий | 15 |
| Светло-зеленый | 20 |
| Зеленый | 30 |
| Оранжевый | 40 |
| Желтый | 60 |
| Розовый | 30 |
Назначение предохранителей (блок предохранителей/реле в моторном отсеке)
1 — Противотуманная фара
2 — Система ABS
3 — Система ABS
4 — Топливный насос
5 — Главное реле
6 — Компрессор кондиционера
7 — Датчики
8 — Вентилятор, кондиционер и топливный насос
9 — Резерв
10 — Звуковой сигнал
11 — Электронный блок управления
12 — Фонарь освещения багажного отделения, потолочный плафон и подсветка замка зажигания
13 — Левая фара ближнего света
14 — Правая фара ближнего света
15 — Левая фара дальнего света
16 — Правая фара дальнего света
17 — Фары
18 — Панель приборов и радиоприемник
19 — Габаритные фонари
20 — Вентилятор
21 — Блок управления системами кузова
22 — Низкая скорость вращения вентилятора
23 — Стартер
Назначение предохранителей (главный блок предохранителей/реле)
1 — Переключатель регулировки наружных зеркал заднего вида
2 — Реле стартера
3 — Аудиосистема
4 — Панель приборов
5 — Задний противотуманный фонарь
6 — Резерв
7 — Реле обогревателя
8 — Люк в крыше
9 — Выключатель стоп-сигналов
10 — Диагностика
11 — Правый габаритный фонарь / Фонарь заднего хода / Отрегулированный
12 — Левый габаритный фонарь / Фонарь освещения регистрационного знака / Панель приборов
13 — Аудиосистема
14 — Прикуриватель
15 — Очиститель ветрового стекла
16 — Обмотка реле вентилятора
17 — Омыватель / Очиститель заднего стекла / Люк в крыше
18 — Система ABS / Выключатель стоп-сигналов
19 — Подушки безопасности / Выключатель подушки безопасности переднего пассажира
20 — Блок управления системами кузова / IMM / Панель приборов
21 — Электронный блок управления
22 — Дублирование / SD автомобиля / Генератор
Замена предохранителей
При отказе какого-либо компонента электрооборудования проверьте целостность предохранителей.
Перед выяснением причины проблемы следует проверить все предохранители и заменить перегоревшие.
Выньте перегоревший предохранитель с помощью специального пинцета.
Замените перегоревшие предохранители новыми предохранителями того же номинала и установите на место крышку блока.
Это предотвратит попадание воды внутрь блока и возникновение неисправностей электрической системы.
ПРИМЕЧАНИЕ: Если перегорел и новый предохранитель, то это указывает на серьезную неисправность электрооборудования автомобиля. В этом случае, не вынимая перегоревший предохранитель, следует немедленно обратиться на сервисную станцию авторизованного дилера Chery для проверки. При необходимости следует заменить все соответствующие детали.
Если предохранитель нужного номинала отсутствует, то вместо перегоревшего следует установить предохранитель меньшего номинала. При первой же возможности установите вместо него предохранитель нужного номинала. В противном случае предохранитель меньшего номинала может снова перегореть.
Если проблема не устраняется и если автомобиль не может продолжить движение, извлеките предохранитель нужного или меньшего номинала, защищающий другую цепь, и воспользуйтесь им как временной заменой. Убедитесь, что автомобиль может безопасно двигаться без обесточенной электрической цепи. Как можно скорее замените перегоревший предохранитель новым того же номинала и восстановите питание обесточенной электрической цепи.
ОПАСНОСТЬ! • Любое несанкционированное вмешательство в электрическую систему автомобиля или попадание топлива влияет на его рабочее состояние и может привести к воспламенению. Поэтому разборка системы питания, электрической системы или замена реле могут проводиться только на сервисной станции авторизованного дилера Chery.  |
Панель предохранителей Часто задаваемые вопросы
Если у вас все еще есть панель предохранителей в вашем доме, возможно, пришло время заменить ее панелью автоматического выключателя и присоединиться к остальным в 2022 году. Просто говорю! Но если серьезно, панели предохранителей давно устарели и могут представлять серьезную опасность для вашего дома (и для вас!). Давайте рассмотрим некоторые из распространенных вопросов, которые мы получаем от клиентов.
В: Являются ли панели предохранителей законными?
О: Нет, в соответствии с нашими электрическими нормами электрики не могут установить их сегодня. Однако наш электрический код не может заставить вас заменить тот, который у вас есть сейчас. Ваша страховая компания может заставить вас. Если вы выполняете какие-либо другие электромонтажные работы, требующие новой проводки, электрик, выполняющий это, может потребовать, чтобы панель автоматического выключателя соответствовала действующим нормам, требующим замены панели предохранителей.
В: Являются ли панели предохранителей пожароопасными?
A: При правильном использовании нет. Возможно при неправильном использовании. Большая проблема с панелями предохранителей заключается в том, что некоторые модели позволяют устанавливать предохранитель большего размера вместо предохранителя меньшего размера. Это приводит к тому, что внутренняя проводка, возможно, пропускает больший ток, чем она предназначена для поддержки, что приводит к опасности возгорания.
Мы работали в доме, где владелец заменил все предохранители на 30-амперные. Это было сделано за много лет до того, как мы туда попали, и пожара еще не было. Мы закончили тем, что перемонтировали дом, и состояние внутренней проводки было ужасным. Изоляция была полностью проварена в некоторых местах и отсутствовала в других. Владелец использовал несколько оконных кондиционеров, которые потребляли вдвое больше силы тока, чем могла выдержать проводка. Могло ли это в итоге превратиться в пожар? Я конечно так себе представляю!
В: Застрахует ли моя страховая компания мою панель предохранителей?
О: Большинство страховых компаний не застрахует дом с панелью предохранителей.
Именно по этой причине мы заменили множество панелей предохранителей.
В: Могу ли я добавить новые цепи в моем доме, используя панель предохранителей?
О: Нет, нельзя. Для новых цепей требуются автоматические выключатели (и дуговые замыкания для большинства частей дома). Эти современные автоматические выключатели не могут быть установлены внутри панели предохранителей, а это означает, что панель предохранителей необходимо заменить панелью автоматического выключателя.
В: Нужно ли заменять гнездо счетчика, если я заменяю блок предохранителей?
A: Панели предохранителей перестали использоваться в домах в 1960-х годах. Это означает, что остальная часть вашего электроснабжения (розетка счетчика, внешний стояк над головой), вероятно, устарела. Я бы внимательно посмотрел на состояние внешнего сервиса. Если бы он был в плохом состоянии, я бы заменил его. Если это не так, вы можете сохранить его и заменить только панель.
Еще одна вещь, о которой следует помнить, это общая сила тока существующей службы.
Многие панели предохранителей рассчитаны на 60 ампер. Если у вас 60 ампер, я настоятельно рекомендую вам изучить возможность увеличения общего размера услуги до 100 ампер или 200 ампер. Если ваша существующая панель предохранителей рассчитана на 100 ампер, вам может сойти с рук замена панели и сохранение ее на 100 ампер. Все будет зависеть от будущих потребностей дома в электричестве.
В: Если я заменяю свою панель предохранителей, должен ли я одновременно перейти на 200-амперный сервис?
О: Это определенно сэкономит деньги в долгосрочной перспективе. Допустим, вы не обновляете услугу, а заменяете только панель с текущими 100 амперами. Через год вы добавляете систему кондиционирования и зарядное устройство для электромобиля. Угадай, что? Эта 100-амперная панель больше не может поддерживать эту электрическую нагрузку. Теперь вы платите электрику за замену этой новой панели на 100 ампер на панель на 200 ампер! Никто не хочет платить дважды, верно?
Если вы думаете о долгосрочных инвестициях, я рекомендую воспользоваться возможностью повысить уровень обслуживания до 200 ампер.
В: Сейчас я не могу позволить себе обслуживание на 200 А, но мне нужно заменить панель предохранителей. Есть ли у меня другие варианты?
А: Да! Вы можете заменить панель предохранителей на 100 ампер панелью автоматического выключателя на 200 ампер и поставить ее на 100 ампер. Я использую термин «предохранитель», который может показаться запутанным, но это означает, что в панели будет установлен автоматический выключатель на 100 ампер. Таким образом, максимальная сила тока панели составляет 100 ампер, но на самом деле она рассчитана на 200 ампер.
В будущем, когда вы сможете позволить себе модернизировать остальные электрические сети до 200 ампер, панель уже готова. Вам не придется платить, чтобы сделать это снова.
Это отличный подход, если вы пока не можете позволить себе апгрейд на 200 ампер.
В: Останусь ли я без электричества во время замены панели предохранителей?
О: Да, питание должно быть отключено во время установки.
В большинстве случаев мы можем настроить временную мощность и предоставить вам несколько удлинителей для питания вашего интернета, холодильника и т. д.
В: Сколько стоит замена панели предохранителей?
A: от 1200 до 2250 долларов США за замену большинства панелей предохранителей. Сила тока панели и количество предохранителей (цепей) будут влиять на общую стоимость.
Пожалуйста, сообщите нам, если у вас есть другие вопросы, связанные с панелями предохранителей, и мы добавим их сюда.
Если вам нужна замена панели предохранителей, свяжитесь с нами для бесплатной оценки уже сегодня!
Заполните мою онлайн-форму.
Что такое панель предохранителей? (с картинками)
`;

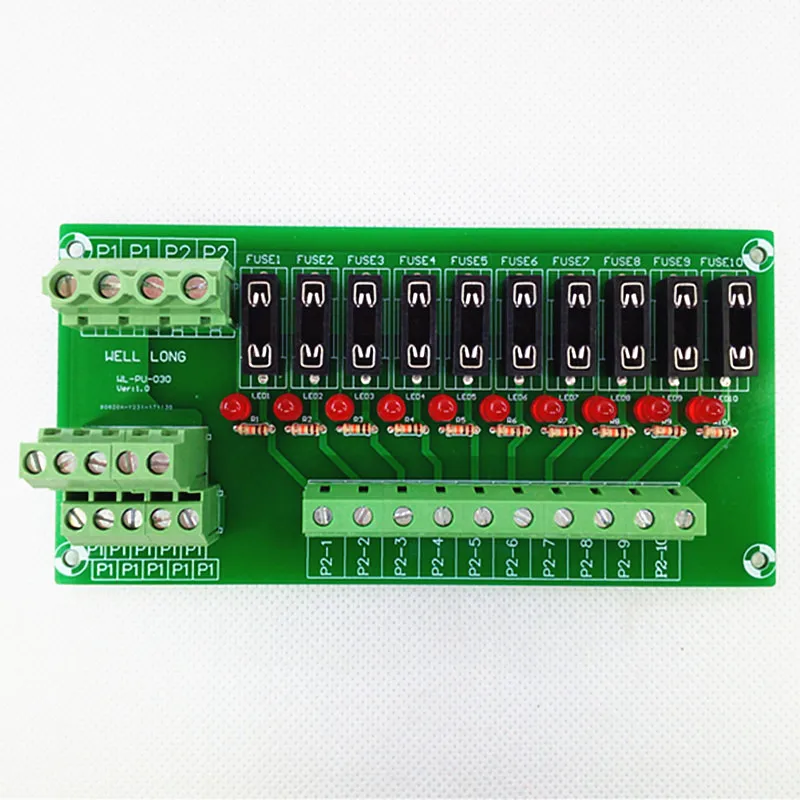

Панель предохранителей — это часть электрической системы, предназначенная для разделения источника электроэнергии на ряд цепей, каждая из которых защищена от перегрузки по току с помощью предохранителя.

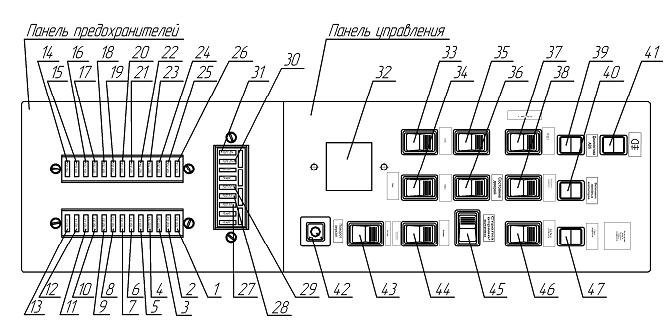

Эти панели также известны как блоки предохранителей или блоки предохранителей, в зависимости от применения, и их можно найти в самых разных электрических системах. Одной из очень распространенных форм является автомобильная панель предохранителей в транспортных средствах, которая управляет электропитанием в автомобиле или грузовике.
обеспечивают защиту от перегрузки по току, перегорая при слишком большом токе или перегреве предохранителя. Когда предохранитель выходит из строя, цепь размыкается и больше не может проводить электричество. О перегоревших предохранителях говорят, что они «перегорели», и их необходимо заменить, чтобы восстановить цепь.
Когда перегорают предохранители, это защищает устройства в цепи от перегрузки по току и снижает риск возгорания и других проблем с электричеством, вызванных перегрузкой по току.
В сооружениях панель предохранителей располагается вблизи сервисного ввода, участка, где электроэнергия подается из сети или энергосистемы в сооружение. Панель разбивает подачу на выделенные цепи разного напряжения, в зависимости от того, какие устройства подключены к этим цепям. В транспортных средствах и лодках панели предохранителей направляют питание от аккумулятора.
В идеале, когда панель предохранителей установлена, электрик должен создать схему соединений, на которой четко обозначены все цепи панели, а также схемы проводки, которые проходят от панели в различные места.

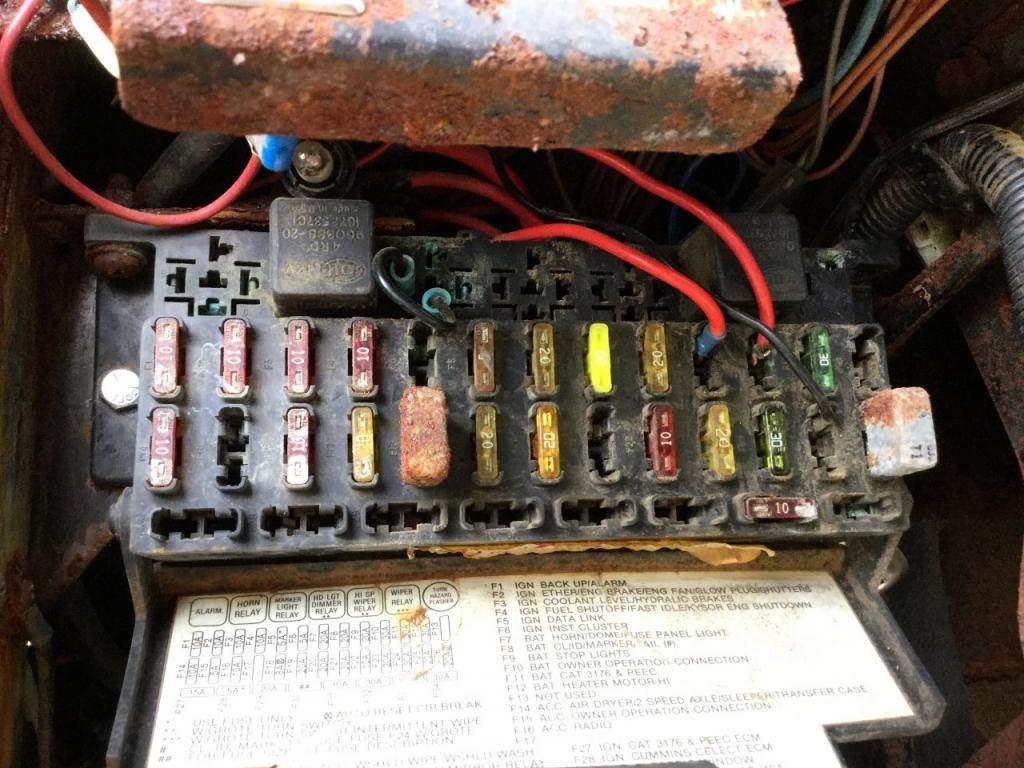

В автомобилях часто на дверце панели есть схема панели предохранителей, так что, когда у водителей возникают проблемы с электричеством, они могут сразу найти задействованный предохранитель. Маркировка также важна, потому что она позволяет людям безопасно отключать нужные цепи.
При перегорании предохранителя важно определить причину перегрузки по току. Если предохранитель просто заменить новым предохранителем, новый предохранитель может снова перегореть, потому что проблема не решена. Сами панели предохранителей также необходимо регулярно проверять на наличие признаков проблем, и, возможно, их необходимо периодически обновлять и заменять, чтобы справиться с меняющимися потребностями.
Использование панели предохранителей, не предназначенной для применения, для которой она используется, может быть чрезвычайно опасным, а предохранители в панели могут не сработать должным образом.
С тех пор как несколько лет назад Мэри начала работать над сайтом, она приняла захватывающая задача быть исследователем и писателем WikiMotors. Мэри имеет степень по гуманитарным наукам в Годдард-колледже и проводит свободное время за чтением, приготовлением пищи и прогулками на свежем воздухе.
Мэри МакМахон С тех пор как несколько лет назад Мэри начала работать над сайтом, она приняла
захватывающая задача быть исследователем и писателем WikiMotors.
Мэри имеет степень по гуманитарным наукам в Годдард-колледже и
проводит свободное время за чтением, приготовлением пищи и прогулками на свежем воздухе.
Панель предохранителей TPS 4U — серия 3783
Информация о продукте
Панель предохранителей TPS 4U серии 3783 представляет собой компактное решение для распределения питания с токоотключающими предохранителями большой емкости.
Панель предохранителей TPS серии 3783 требует входного напряжения +24 В или -48 В, поддерживает до 20 предохранителей и имеет максимальную мощность 600 ампер. Для каждого держателя предохранителя требуется один (1) основной и один (1) сигнальный предохранитель (в качестве сигнального предохранителя рекомендуется предохранитель GMT на 0,5 А). Сигнал тревоги с предохранителем доступен для расширения до отдельной системы сигнализации.
Панель предохранителей TPS может поставляться без шунта 600 A / 50 мВ.
ТРИ ГОДА ГАРАНТИИ
Характеристики и опции
- 4RU High: 6,97”
- Монтаж в 23-дюймовую стойку
- Допустимый ток: 600 А
- Рабочее напряжение: +24 или -48 В постоянного тока
- 20 предохранителей TPS — от 3 до 70 А
- Светодиодный индикатор тревоги
- Контакты реле формы C
- Запасные предохранители можно хранить в каждой рукоятке блока предохранителей
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
|---|---|
| ВХОД/ВЫХОД | |
| Номинал предохранителя | от 3А до 70А |
| Емкость панели | 600А |
| Конфигурация предохранителей | 20 предохранителей TPS |
| Предохранители сигнализации | 901:51 по Гринвичу (рекомендуется 0,5 А)|
| Напряжение | -48 В Номинальное: 42-60 В постоянного тока +24В Номинал: 21-30В пост.  тока |
| СИГНАЛИЗАЦИЯ | |
| Индикатор тревоги | Красный светодиод |
| Светодиодная индикация состояния | ВЫКЛ = нормальный ВКЛ = Аварийный сигнал |
| Реле сигнализации | Форма С |
| ЭКОЛОГИЧЕСКАЯ | |
| Рабочая темп. Диапазон | от -10°C до +70°C |
| Температура хранения Диапазон | от -40°C до +85°C |
| Влажность | от 0% до 95%, без конденсации |
| МЕХАНИЧЕСКИЙ | |
| Материал панели | Сталь |
| Отделка | Серое порошковое покрытие |
| Размеры, дюймы (мм) | 6,97 (177,0) В x 23,00 (584,2) Ш x 7,48 (190,0) |
| Масса | 16,0 фунтов. (7,3 кг.) |
| Монтаж в стойку | 23″ x 4RU |
| СОЕДИНЕНИЯ | |
| Вход | Подходит для наконечника с 2 отверстиями (3/8 дюйма в диаметре, 1 дюйм от вершины к вершине) |
| Выход | Резьбовые шпильки/гайки ¼–20 |
| Тревога | Компрессионные/винтовые клеммы |
| ДОСТУПНЫЕ КОНФИГУРАЦИИ | |||||
|---|---|---|---|---|---|
| Номер модели | Напряжение | Шунт | Аварийный предохранитель | Положения предохранителей | |
| 111-3783-00 | +24 В постоянного тока или -48 В постоянного тока | нет | Да | 20 | |
| 111-3783-10 | +24 В постоянного тока или -48 В постоянного тока | 600А | Да | 20 | |
ПРИМЕЧАНИЕ. | |||||
Рабочее напряжение настраивается с помощью проводки платы сигнализации, подробности см. в техническом описании.| ДОСТУПНЫЕ ВЫКЛЮЧАТЕЛИ | |||
|---|---|---|---|
| АМП | Номер детали | АМПЕР | Номер детали |
| 3А | 280.1413.00 | 25А | 280.1428.00 |
| 5А | 280.1414.00 | 30А | 280.1431.00 |
| 6А | 280.1416.00 | 40А | 280.1433.00 |
| 10А | 280. Похожие записи | ||
