Параметры ADSL линии: ключевые характеристики и влияние на качество соединения — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Какие основные параметры определяют качество ADSL-подключения. Как затухание сигнала и уровень шума влияют на скорость и стабильность соединения. Какие значения считаются оптимальными для стабильной работы ADSL.

Содержание

Ключевые параметры ADSL-линии и их влияние на качество соединения

ADSL (Asymmetric Digital Subscriber Line) — это технология высокоскоростного доступа в интернет, использующая обычные телефонные линии. Качество и скорость ADSL-соединения зависят от ряда ключевых параметров линии. Разберем основные из них:

Затухание сигнала (Attenuation)

Затухание сигнала — это потеря мощности сигнала при прохождении по линии. Измеряется в децибелах (дБ). Чем меньше затухание, тем лучше качество линии:

5-20 дБ — отличное качество линии
20-30 дБ — хорошее качество
30-40 дБ — удовлетворительное качество
Более 50 дБ — плохое качество, соединение нестабильно

Затухание увеличивается с длиной линии и ухудшает скорость соединения, особенно нисходящего потока (downstream).

Уровень шума (Noise Margin)

Уровень шума или предел помехоустойчивости показывает, насколько полезный сигнал превышает уровень помех в линии. Измеряется в дБ:

Менее 6 дБ — соединение нестабильно
6-10 дБ — минимально допустимый уровень
Более 10 дБ — хороший уровень, стабильное соединение
20-30 дБ — отличный уровень для коротких линий

Чем выше уровень шума, тем стабильнее работает ADSL-соединение.

Мощность сигнала (Output Power)

Мощность исходящего сигнала от модема и DSLAM. Оптимальные значения:

10-20 дБм — нормальный диапазон
Менее 10 дБм или отрицательные значения — проблемы с оборудованием

Факторы, влияющие на параметры ADSL-линии

На качество ADSL-соединения влияет множество факторов. Рассмотрим основные из них:

Длина абонентской линии

Длина линии — ключевой фактор, определяющий затухание сигнала и, соответственно, скорость соединения. Чем длиннее линия, тем выше затухание и ниже скорость.

Качество кабеля и монтажа

Состояние кабеля и качество монтажных работ напрямую влияют на параметры линии:

Повреждения изоляции
Окисление контактов
Некачественные скрутки и соединения
Использование нестандартных проводов

Все эти факторы приводят к увеличению затухания и уровня шума.

Электромагнитные помехи

Источники электромагнитных помех могут значительно ухудшить параметры ADSL-линии:

Силовые кабели и электрооборудование
Радиопередающие устройства
Грозовые разряды

Особенно сильно помехи влияют на восходящий поток (upstream), работающий на более низких частотах.

Оптимизация параметров ADSL-линии для улучшения качества соединения

Существует ряд мер, позволяющих улучшить параметры ADSL-линии и повысить качество соединения:

Правильное подключение оборудования

Корректное подключение ADSL-модема и телефонных аппаратов крайне важно для стабильной работы:

Использование качественного сплиттера
Подключение телефонов после сплиттера
Исключение нелинейных нагрузок до сплиттера

Устранение источников помех

Для снижения уровня шума в линии следует:

Устранить некачественные соединения и скрутки
Заменить поврежденные участки кабеля
Использовать экранированный кабель в местах с сильными помехами

Настройка оборудования

Оптимальная настройка ADSL-модема и DSLAM позволяет улучшить параметры соединения:

Выбор оптимального частотного диапазона
Настройка мощности сигнала
Установка оптимального значения Noise Margin

Диагностика проблем с ADSL-соединением

При возникновении проблем с ADSL-соединением важно правильно диагностировать их причину. Рассмотрим основные шаги:

Анализ параметров линии

Первый шаг — проверка основных параметров ADSL-соединения:

Затухание сигнала
Уровень шума
Мощность сигнала

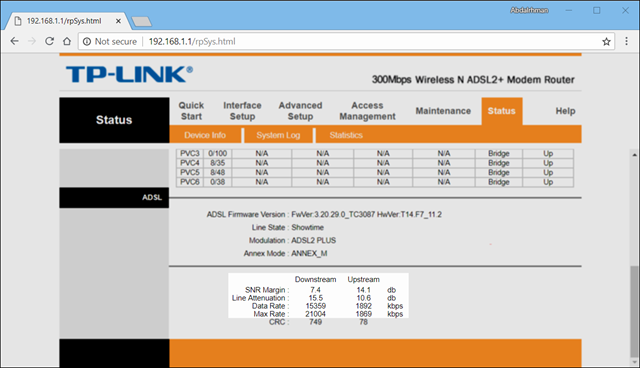

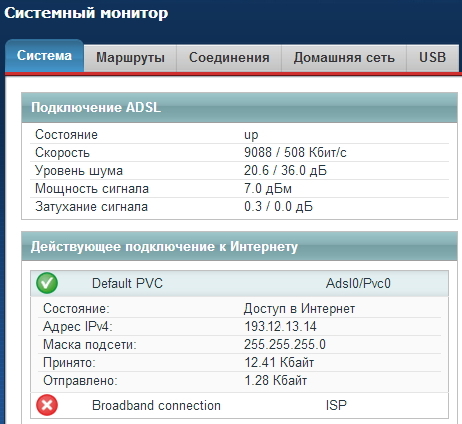

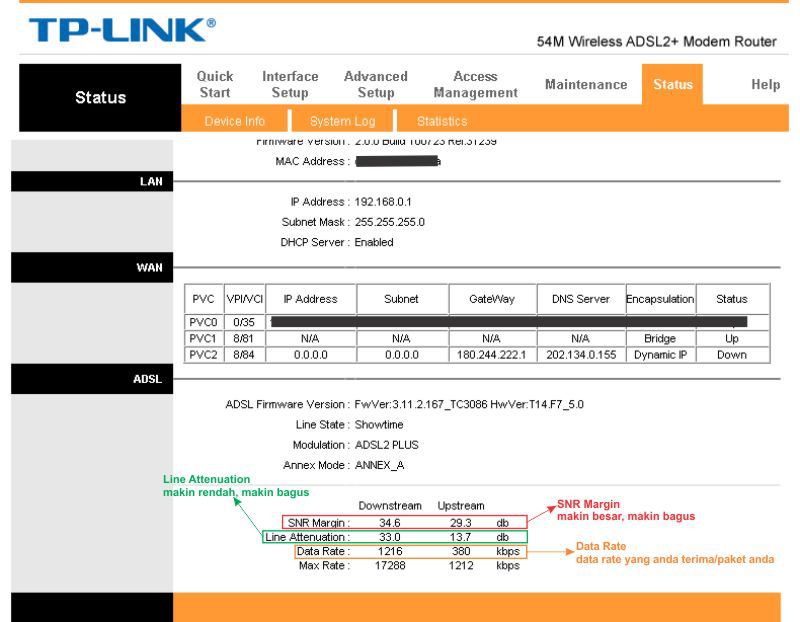

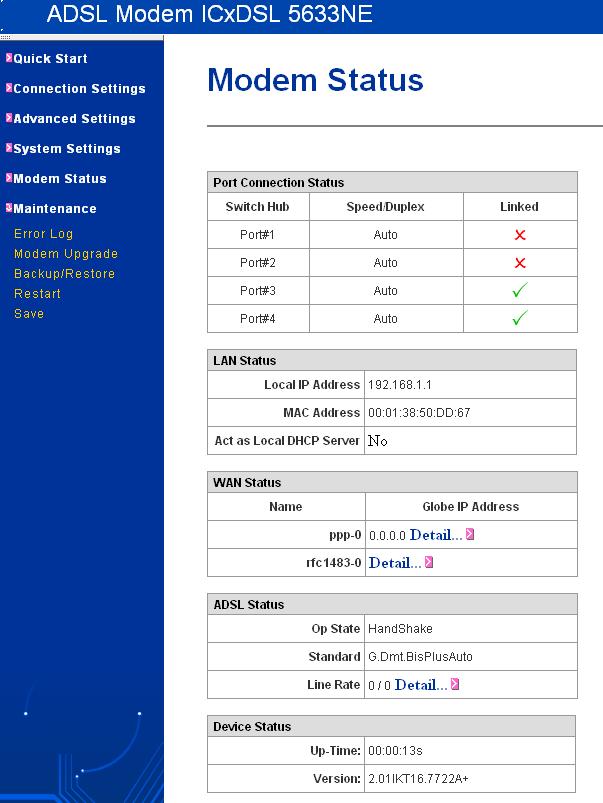

Эти параметры можно узнать через веб-интерфейс ADSL-модема.

Проверка физического подключения

Следующий этап — проверка правильности подключения и состояния оборудования:

Корректность подключения сплиттера
Отсутствие повреждений кабеля
Надежность контактов в разъемах

Тестирование линии специальным оборудованием

Для точной диагностики состояния линии используется специализированное измерительное оборудование:

Рефлектометры для определения повреждений кабеля
Анализаторы спектра для измерения уровня шума
Кабельные тестеры для проверки целостности линии

Влияние внешних факторов на параметры ADSL-линии

Параметры ADSL-линии могут изменяться под воздействием различных внешних факторов:

Погодные условия

Погода может значительно влиять на качество ADSL-соединения:

Влажность увеличивает затухание сигнала
Грозовая активность повышает уровень шума
Температурные колебания влияют на сопротивление линии

Сезонные изменения

Параметры ADSL-линии могут меняться в зависимости от времени года:

Летом возрастает влияние грозовой активности
Зимой увеличивается вероятность механических повреждений линии
Весной и осенью повышается влажность, что влияет на затухание

Изменения городской инфраструктуры

Развитие городской инфраструктуры также может влиять на параметры ADSL-линии:

Строительство новых зданий может изменить трассу прокладки кабеля
Появление новых источников электромагнитных помех
Модернизация телефонной сети может улучшить параметры линии

Перспективы развития технологии ADSL

Несмотря на появление новых технологий, ADSL продолжает развиваться:

Повышение скорости передачи данных

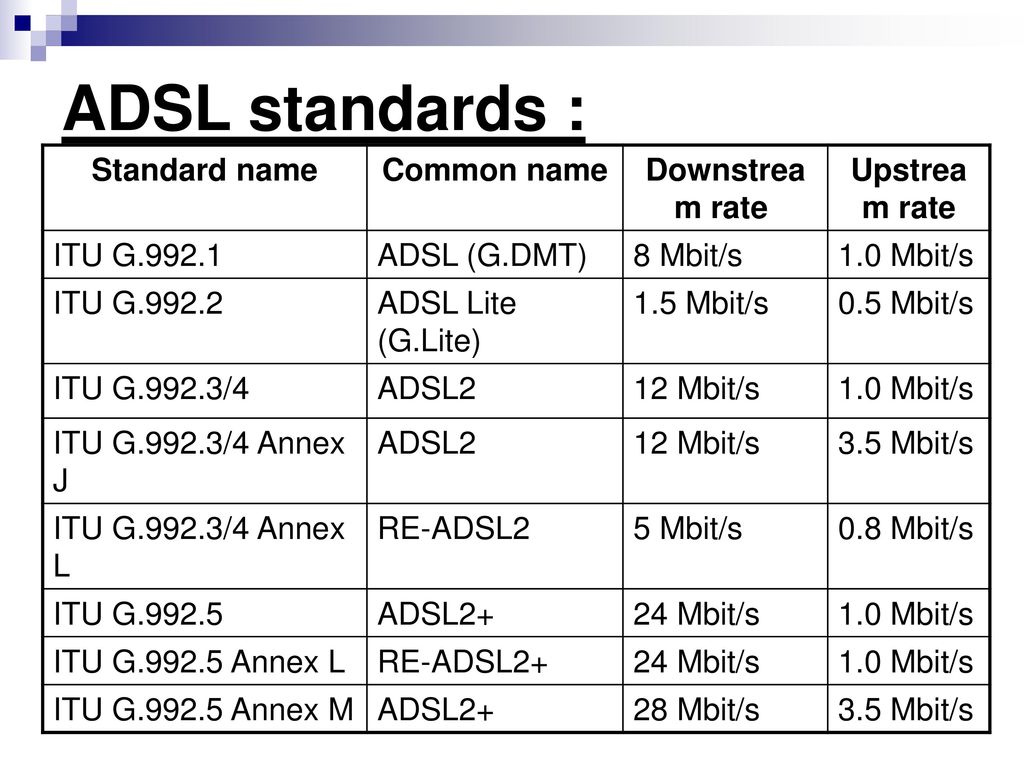

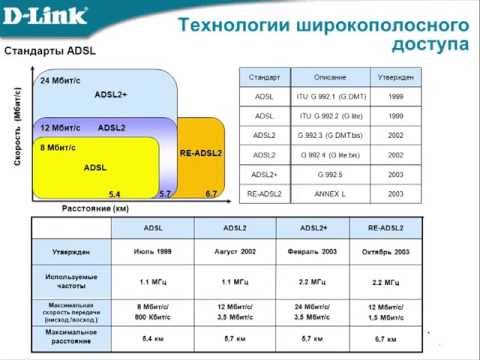

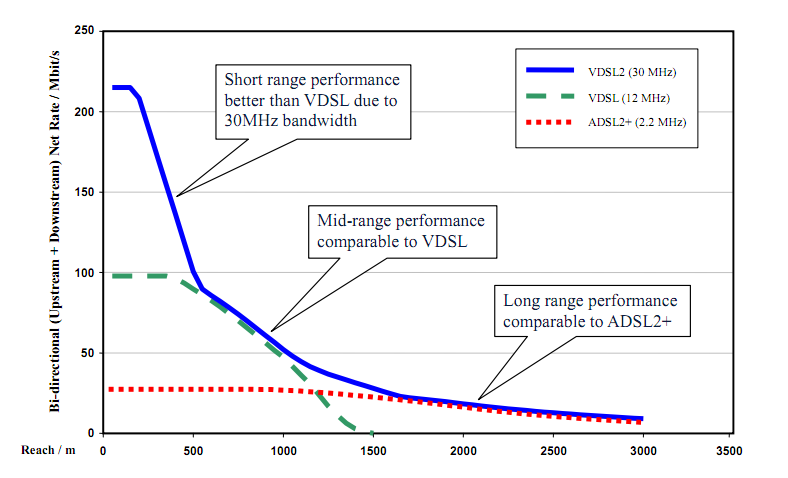

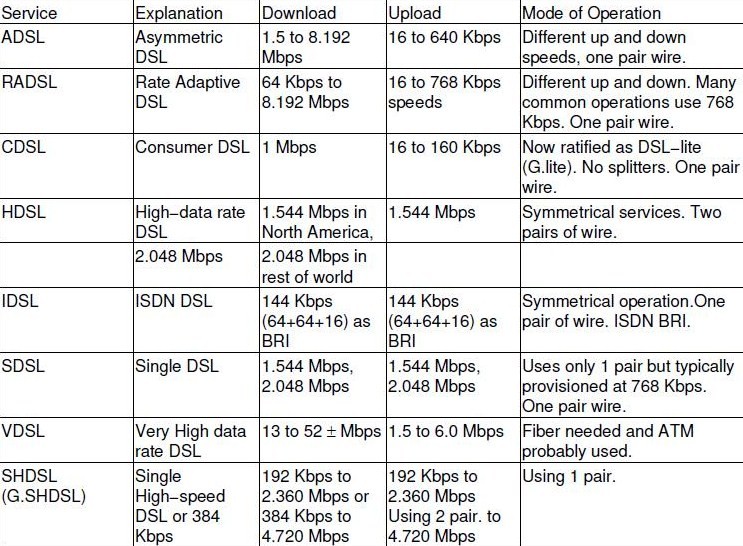

Новые стандарты ADSL позволяют увеличить скорость соединения:

ADSL2 — до 12 Мбит/с
ADSL2+ — до 24 Мбит/с
VDSL — до 100 Мбит/с на коротких линиях

Улучшение помехоустойчивости

Разрабатываются новые методы борьбы с помехами:

Адаптивное распределение битов по поднесущим
Улучшенные алгоритмы коррекции ошибок
Динамическое управление мощностью сигнала

Интеграция с другими технологиями

ADSL интегрируется с другими технологиями доступа:

Гибридные решения ADSL+LTE
Использование ADSL на «последней миле» в сочетании с оптоволокном
Интеграция с системами «умного дома» и IoT

Сравнение ADSL с другими технологиями широкополосного доступа

ADSL имеет свои преимущества и недостатки по сравнению с другими технологиями:

ADSL vs оптоволоконные технологии

Сравнение ADSL с оптоволоконными технологиями (FTTB, FTTH):

Скорость: оптоволокно обеспечивает гораздо более высокие скорости
Дальность: ADSL ограничен расстоянием, оптоволокно — нет
Стоимость развертывания: ADSL дешевле, так как использует существующие телефонные линии

ADSL vs кабельный интернет

Сравнение ADSL с кабельным интернетом (DOCSIS):

Скорость: кабельный интернет обычно быстрее
Стабильность: ADSL менее подвержен перегрузкам в часы пик
Доступность: ADSL доступен везде, где есть телефонная линия

ADSL vs мобильный интернет

Сравнение ADSL с мобильным интернетом (3G, 4G, 5G):

Мобильность: мобильный интернет обеспечивает доступ в движении
Стабильность: ADSL обычно более стабилен
Стоимость: ADSL часто дешевле при больших объемах трафика

норма затухания, влияние параметров линии на качество

При работе модемов ADSL может снижаться скорость доступа. В этом случае необходимо найти причины, которые к этому привели, и устранить их. Для этого нужно знать, как работает ADSL интернет и что нужно делать для того, чтобы исправить проблемы с соединением.

Содержание

Параметры линий для ADSL интернета
Соотношение сигнал – шум
Затухание линии
Влияние оконечных устройств и DSLAM на АТС
Влияние параметров абонентской линии
Распространенные проблемы с кабелем
Основные проблемы, возникающие при использовании ADSL модема
- Разрывы соединения
- Параметры для диагностики
- Методика диагностики проблем с разрывами соединения
- Правильная схема подключения
- Низкая скорость
- Низкая исходящая скорость
- Не загружаются страницы при использовании ADSL модема

Параметры линий для ADSL интернета

При определении характеристик соединения ADSL используются следующие параметры:

Соотношение сигнала и шума.
Степень затухания сигнала.
Максимальная скорость, с которой возможно передавать данные.
Реальная скорость передачи информации по каналу связи.
Мощность сигнала, который передается или принимается.

Каждая из характеристик рассматривается отдельно для входящих и исходящих сигналов.

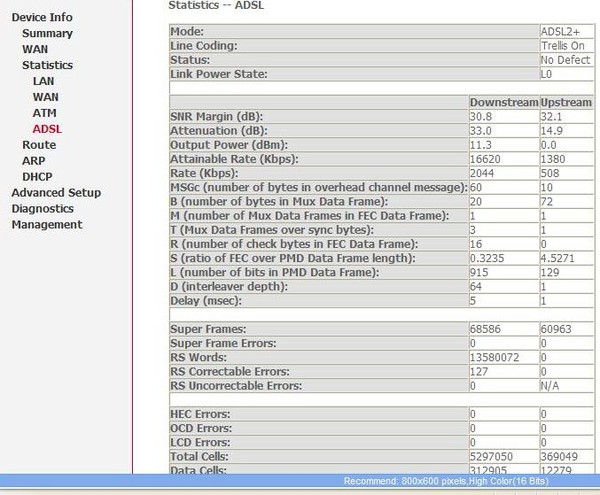

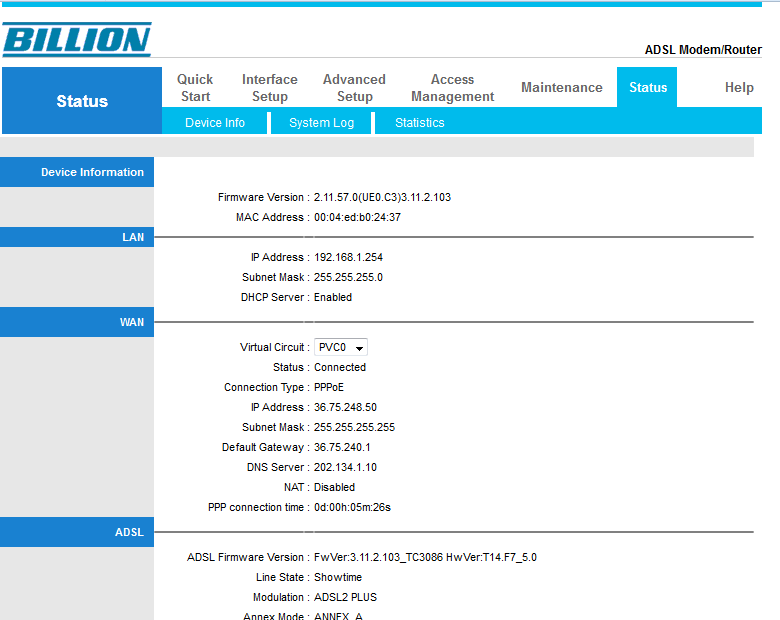

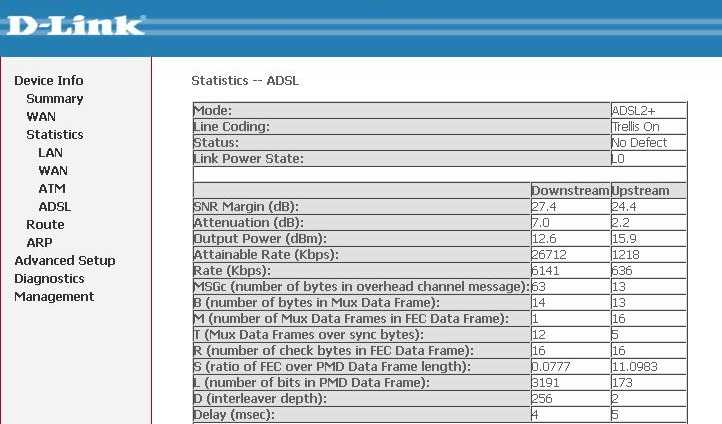

Нужно пояснить, что такое SNR Margin, что означает этот показатель в ADSL модеме. Это степень превышения уровня полезного сигнала над уровнем шума. Если эта величина становится слишком мала, то связь с интернетом обрывается.

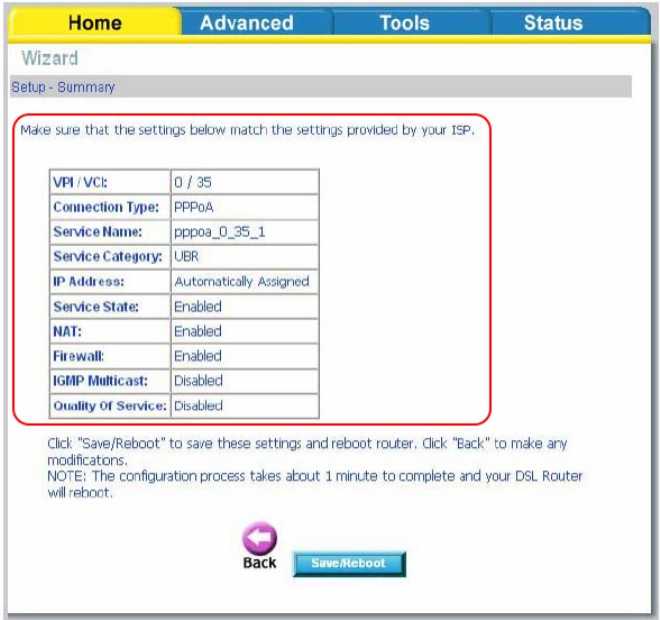

Обратите внимание! Обычно доступ к этим параметрам предоставляет используемый роутер.

Соотношение сигнал – шум

Как подключить интернет через домашний телефон от «Ростелекома»

Этот параметр называется SNR Margin. В зависимости от того, какое значение принимает отношение сигнал-шум ADSL, можно сделать следующие выводы:

Если значение параметра меньше 7 дБ, то в этом случае связь с интернетом невозможна.
Если соотношение сигнал-шум ADSL от 7 до 10 дБ, то речь идет о неустойчивой связи, при которой возможны сбои.
При значениях от 20 до 40 дБ линия является рабочей.
Значение параметра до 29 дБ означает, что линия качественная.

При превышении параметром SNR ADSL 29 дБ линию можно считать отличной.

Затухание линии

Модемы для «Ростелекома»: особенности и настройка

Этот параметр также носит название Line Attenuation. В процессе работы затухание линии ADSL может в различных случаях принимать такие значения:

Если затухание не превышает 20 дБ, то речь идет о качественной линии.
Затухание линии ADSL, норма составляет 20-40 дБ.
Если затухание от 40 до 50 дБ, то это говорит о том, что возможны сбои.

При значении параметра между 50 и 60 дБ будет периодически происходить разрыв соединения.

Начиная с 60 дБ, связь по линии ADSL работать не будет.

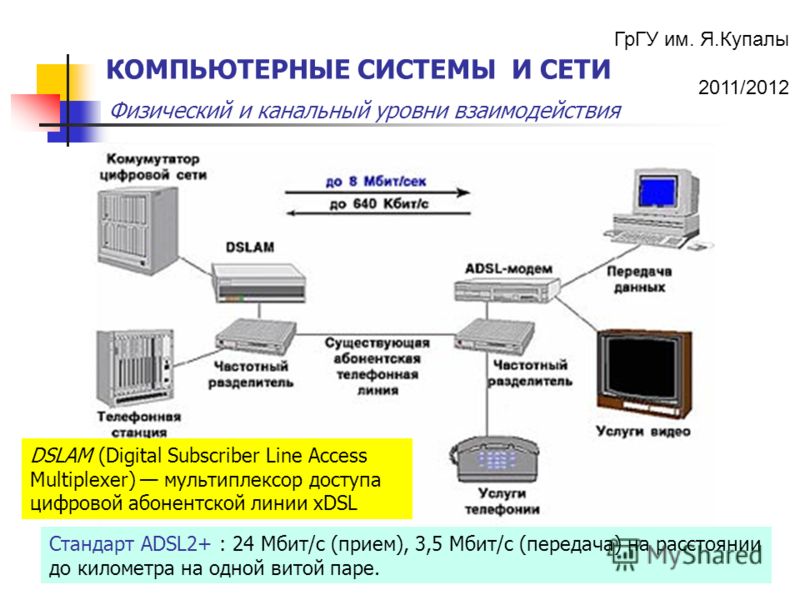

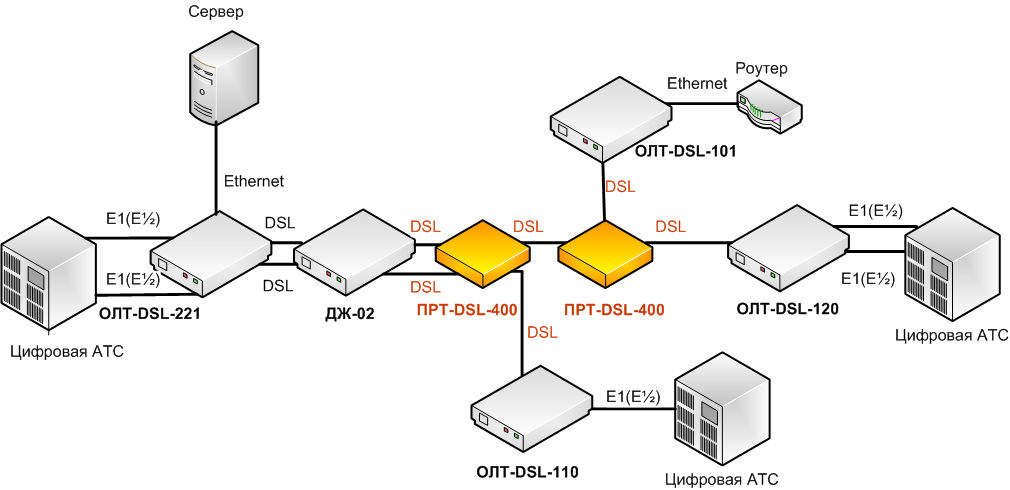

Влияние оконечных устройств и DSLAM на АТС

АДСЛ сплиттеры для интернета: что это такое, устройство и схема

В процессе работы ADSL линии происходит взаимодействие между оконечными устройствами: модемом и DSLAM (оборудованием провайдера). Для того, чтобы связь была качественной, необходимо, чтобы были установлены такие параметры, которые обеспечивают эффективное взаимодействие между ними.

Если между ними возникают нестыковки, то это может снизить скорость доступа.

Влияние параметров абонентской линии

Абонентская линия имеет определенные физические свойства, которые оказывают существенное влияние на работу соединения с интернетом. Их можно разделить на две группы: базовые и специальные.

В первую группу входят:

наличие напряжения на линии;
сопротивление, емкость и индуктивность абонентского шлейфа;
электрическое сопротивление при использовании рабочей частоты.

К специализированным параметрам относятся: затухание, отношение сигнала к шуму, импульсные помехи и ряд других.

Иногда имеется возможность влиять на пропускную способность линии посредством использования telnet. В этом случае нужно знать, какие команды ( «adsl start snr 1» или другие) для этого нужно использовать.

Распространенные проблемы с кабелем

На качество работы кабеля влияет наличие неоднородностей. Если с ним производились работы и были сделаны отпайки, то каждая из них будет рассеивать поступающий сигнал. Он будет в этом месте отражаться и тем самым рассеивать передаваемый сигнал. Второй сигнал будет шумом, который снижает качество передачи.

Если рядом расположены два кабеля, то они могут оказывать электрическое влияние друг на друга, ослабляя идущие по ним сигналы.

Основные проблемы, возникающие при использовании ADSL модема

Наиболее распространенные причины возникновения проблем с соединением xDSL в таких случаях рассмотрены далее.

Разрывы соединения

Причины ухудшения ratio signal noise могут иметь различную природу:

Когда происходит логический разрыв, причина состоит в работе программного и аппаратного обеспечения. В этом случае могут помочь: установка последней версии драйвера, проверка работоспособности модема.
Физические разрывы соединения могут иметь причины, связанные со схемой подключения или с качеством используемых соединительных кабелей.

Если в результате проверки проблемы не были выявлены, то нужно обратиться за помощью к провайдеру.

Параметры для диагностики

Если происходят разрывы при соединении с интернетом, то для этого может быть несколько причин. Вот наиболее распространенные из них:

Для качества связи важное значение имеет соотношение ratio signal noise. Оно должно превышать 6 дБ.
При измерении затухания необходимо убедиться, что оно не превосходит 50 дБ. В противном случае связь со всемирной сетью установить не получится.

Если эти параметры ratio signal noise выходят за пределы нормы, то нужно выяснить причины, которые к этому привели.

Методика диагностики проблем с разрывами соединения

После того, как были измерены параметры соединения и стало понятно, что связь с интернетом не работает, необходимо изучить сложившуюся ситуацию и определить, какие причины могли к этому привести.

Необходимо проверить, как подключен сплиттер. Это актуально для тех, кто имеет одновременно подсоединение по Asymmetric Digital Subscriber Line и стационарный телефон. Если устройство неисправно, то это может быть причиной отсутствия связи со всемирной сетью. Далее нужно осмотреть доступный провод и убедиться, что он не имеет повреждений.

Важное значение имеет исправность мест, где имеются подсоединения. Нужно осмотреть все места, которые доступны и убедиться в отсутствии механических повреждений, окисления или плохих контактов.

Причина состояния ADSL down может быть связана с модемом. Неисправен может быть он или блок питания, через который происходило подключение к сети электропитания. Если попросить исправный модем у товарища и подсоединить к сети, то можно точно узнать, исправен ли собственный.

Важно! Скачки напряжения в сети могут быть не только причиной разрыва связи, но и способны повредить технику. Если такие проблемы случаются, то имеет смысл подумать о покупке трансформатора.

Если в результате такой проверки не удалось обнаружить причин разрыва связи, то нужно обратиться с этой проблемой к провайдеру, который установит, какой может быть причина проблемы, и устранит ее.

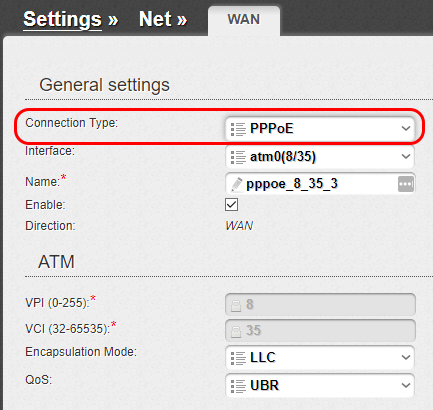

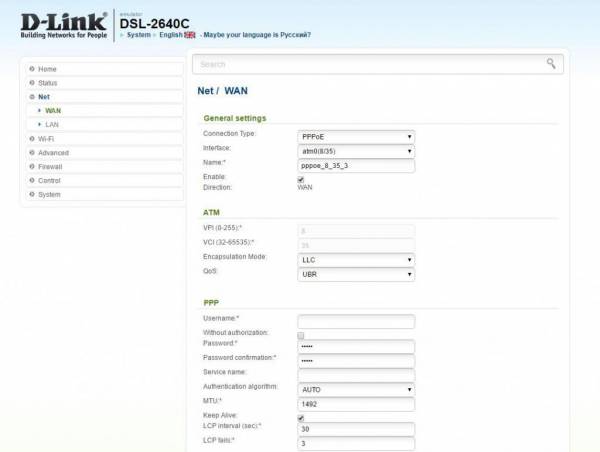

Одной из причин разрыва соединения может быть несоответствие настроек провайдера и пользовательского модема, которое способно ухудшить параметры ADSL.

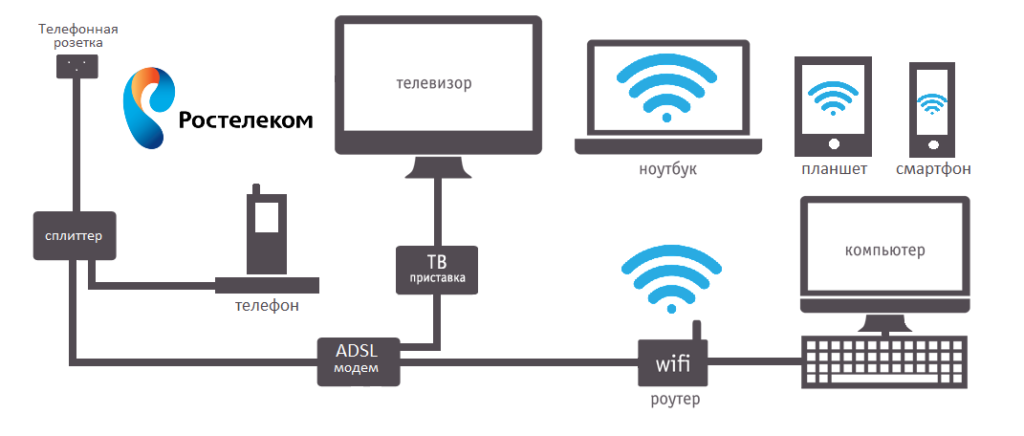

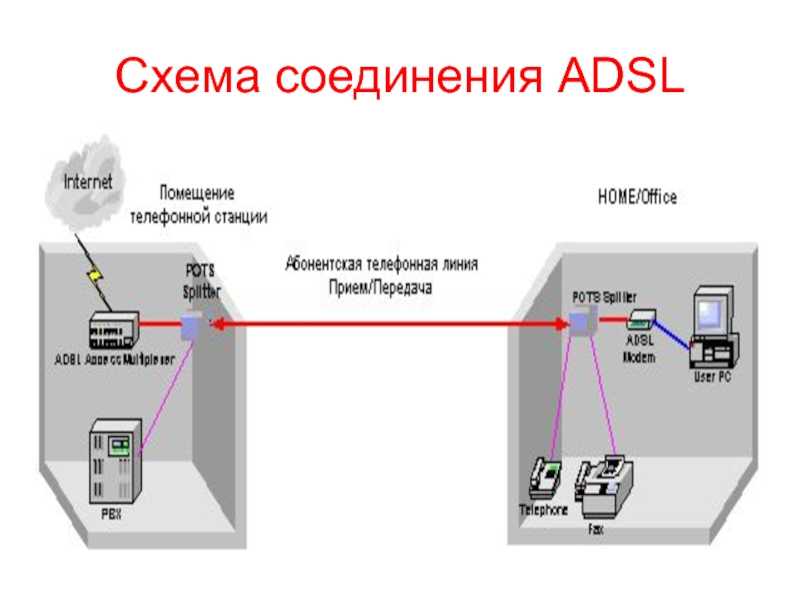

Правильная схема подключения

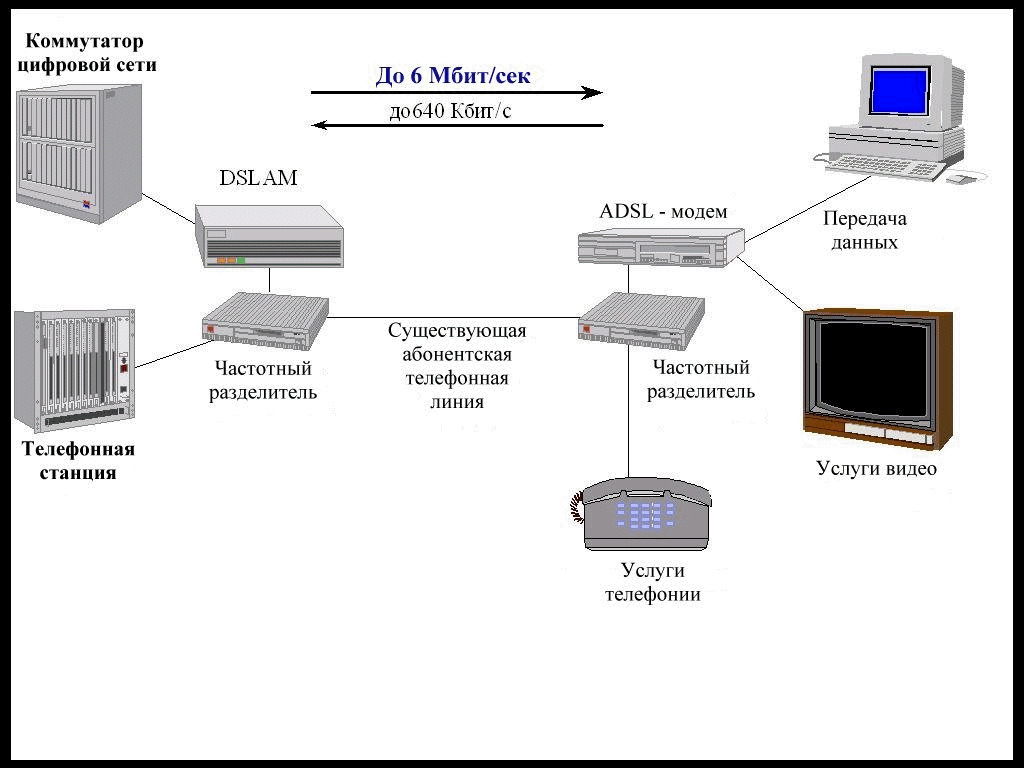

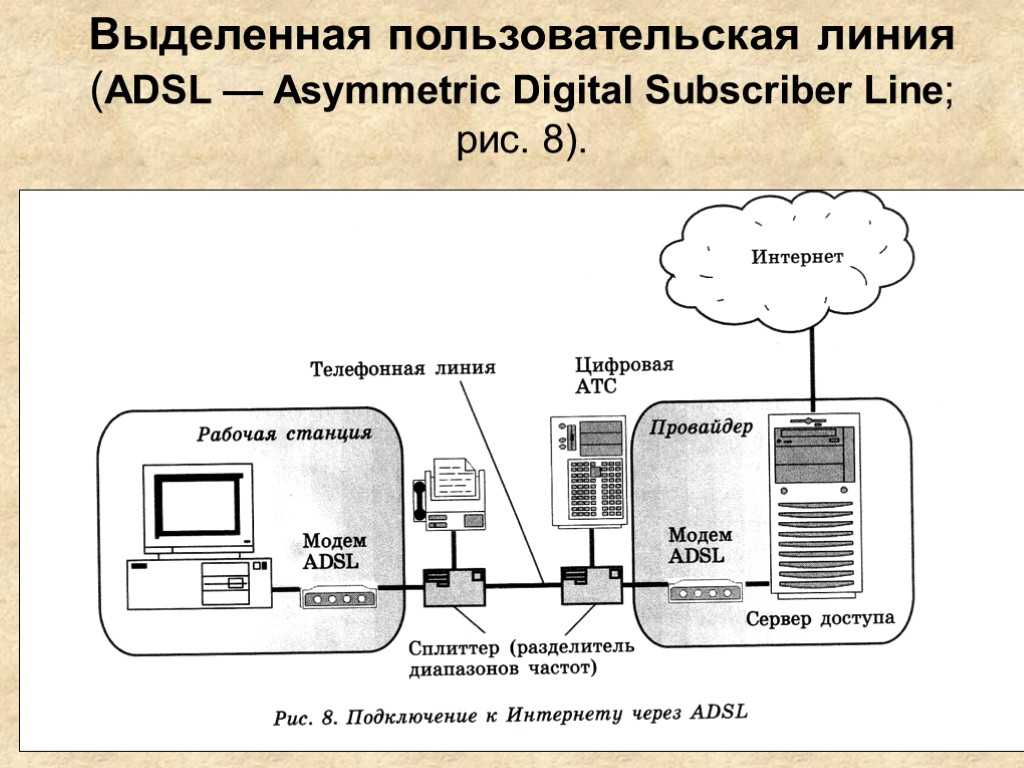

Правильная схема использования в доме подразумевает, что телефонная линия должна быть подключена к сплиттеру. У него предусмотрены отдельные гнезда для подключения стационарного телефона и компьютера.

Если возникли проблемы со связью, то в первую очередь необходимо проверить, работает ли эта схема. При этом надо не только проверить устройства, но и осмотреть телефонные провода на предмет: отсутствия механических повреждений, некачественной опрессовки при подсоединении с коллектором, скруток проводов.

Начать проверку можно с того, чтобы подключить модем непосредственно к телефонной розетке, минуя сплиттер. Если работоспособность таким образом будет хорошей, то неисправности нужно искать в схеме соединения.

Важно! Рекомендуется также подключить другой модем. Это позволит исключить технические неисправности в нем.

Низкая скорость

Возможными причинами для слишком низкой скорости соединения могут быть:

Неверное подключение к каналу связи.
Неисправная телефонная линия.
Слишком большое расстояние до АТС.
Проблемы, которые возникли из-за приложений, которые установлены на компьютере.
Некачественная настройка межсетевых экранов.
Иногда замедление связи возникает из-за работы антивируса.
Аппаратные проблемы, которые выражаются в неисправностях используемого оборудования.

Поиск неисправностей в каждой из перечисленных ситуаций требует использования различных методов. Однако пользователь без серьезных технических знаний может ознакомиться с параметрами АДСЛ линии, предоставляемыми роутером, и узнать, какая реальная скорость при доступе во всемирную сеть.

Низкая исходящая скорость

Важно! Рассматриваемая технология связи является асимметричной. При этом входящий поток информации и исходящий имеют различную скорость. В последнем случае она будет существенно ниже.

При использовании Asymmetric Digital Subscriber Line (ADSL) подразумевается, что к пользователю должен быть направлен большой поток информации, а от него — намного меньший.

Не загружаются страницы при использовании ADSL модема

Во время работы ADSL модема при нарушении связи со всемирной сетью нужно обращать внимание на индикацию. Индикатор ADSL выглядит как несколько световых сигналов. Обычно он состоит из следующих: «DSL», «Internet», «LAN». На индикаторной панели также присутствуют: «Power» «Status».

Как только перестают загружаться страницы, нужно учитывать следующее:

Когда нет ровного света индикатора «DSL» (он не горит или мигает), нужно проконтролировать работу схемы подключения к телефонной линии.
Если «DSL» светится, а лампочка «Internet» нет, то требуется провести перезагрузку модема. Если это не улучшило ситуацию, рекомендуется зайти в его настройки и проконтролировать их правильность.
В том случае, когда «DSL» и «Internet» светятся, а индикатор «LAN» нет, то необходимо проверить исправность провода, который соединяет модем с компьютером.

Иногда для обозначения индикаторов используются не названия, а графические обозначения. Чтобы уточнить их значение, нужно ознакомиться с инструкцией по эксплуатации.

При ухудшении качества работы Asymmetric Digital Subscriber Line соединения нужно установить причину проблемы и сделать все необходимое для ее устранения.

Подгорнов Илья ВладимировичВсё статьи нашего сайта проходят аудит технического консультанта. Если у Вас остались вопросы, Вы всегда их можете задать на его странице.

ADSL line test.

Параметры влияющие на работу ADSL оборудования. 2001-2009 (C)

Влияние параметров кабеля.


 Измерительное оборудование:
   Рефлектомер “CableSHARK” фирмы ”Consultronics”.
   Рефлектомер “990DSL CopperPro” фирмы ”FLUKE Networks”.
   Кабельный прибор “ИРК-ПРО 7.2” фирмы ”Связьприбор”.
   Мультиметры APPA 101 и UNI-T UT70D




 Монтерская трубка WALKER, тон-генератор, ИРК-ПРО 7.2, некоторые инструменты...

Первичные параметры линии: (реальные)
Сопротивление шлейфа(пары) R [Ом] от 10 до 1200
Сопротивление изоляции. R [МОм] более 40 МОм
Сопротивление изоляции. R [МОм] более 40 МОм, относительно земли.
Индуктивность шлейфа. L [мГн], как правило не измеряют.
Емкость шлейфа. С [нФ] от 10 до 300
Емкостная асимметрия. C [нФ] от 0 до 10, относительно земли.
Сопротивление изоляции к земле и емкость к земле измеряется отдельно для каждого проводника
в исследуемой паре. Существенный дисбаланс этих параметров приводит к резкому ухудшению
вторичных параметров линии.
примечание:
на поврежденном кабеле результаты измерений цифровым мультиметром
сопротивления изоляции и емкости линии зависят от полярности Tip/Ring!
это первый признак намокания кабеля, "разбитость", асимметрия...
Настоятельно рекомендуется все измерения по постоянному току
на проверяемой линии проводить прибором ИРК-ПРО 7.2 (изоляция, шлейф, асимметрия)
Подробное описание можно найти на сайте производителя Связьприбор.
Вторичные параметры линии: (основные)
Затухане сигнала. Attenuation.
от 5dB до 20dB - линия отличная.
от 20dB до 30dB - линия хорошая.
от 30dB до 40dB - линия плохая.
от 50dB и выше линия отстойная.
(на Upstream и Downstream затухание свое)
Уровень шума: RMS Noise Energy [dBm]
от -65dBm до -50dBm - линия отличная.
от -50dBm до -35dBm - линия хорошая.
от -35dBm до -20dBm - линия плохая. (высокая вероятность повреждения линии)
от -20dBm и выше работа оборудования невозможна.
примечание:
В связи в качестве опорной мощности принята мощность 1 милливатт (мВт).
Если, например, мощность сигнала равна 10 мВт,
то уровень такого сигнала относительно опорной мощности 1 мВт
составит 10 lg (10/1) = 10 dBm.
Добавление буквы m говорит о том, что уровень сигнала (или шума)
определён относительно опорной мощности 1 мВт.
www.xdsl.ru
Предел помехоустойчивости. Noise margin.
Типичное значение предела помехоустойчивости
(на обоих потоках - upstream/downstream) - 6 db
- если значение ниже 6 db,
линия возможно будет нестабильна во время передачи данных.
- если значение больше 6 db,
линия имеет хорошение состояние и передача данных должна проходить без проблем.
- на сайте zyxel.ru пишут:
Предел помехоустойчивости (Noise Margin) должен быть 6 дБ и выше.
Может достигать значения до 30 дБ для низкого downstream потока и
если используется короткий провод.
Noise margin - это допустимое отклонение, в рамках которого может
увеличиваться уровень шума, и соединение не разорвётся. Подробнее тут.
Upstream Output Power / Downstream output Power.
Иногда пишут output power upstream
output power downstream
Реальные числа тут от +10 до +20dBm
Если числа менше или орицательные, то это проблема с оборудованием,
либо на DSLAM порт глючит, либо клиентский модем.
Частотная характеристика линии.
(примеры смотри ниже)
примечание:
при уровне шума в линии от -65dBm до -55dBm нормальное
оборудование может работать на запредельных расстояниях.
(до 6км и более при диаметре жилы 0.5мм)
несмотря на высокое затухание сигнала (до 50dB)
хотя бы и на минимальных параметрах.
Для начала глянем как выглядит с точки зрения ADSL модема
идеальная линия.
Витая пара. 5Cat. 720м. (собрано на скрутках из кусочков)
Сопротивление шлейфа 160 Ом. (24AWG)
Средний уровень шума в диапазоне 4кГц-2000кГц:
RMS noise -65 dBm (или меньше)
Емкость шлейфа 0,040 мкФ
Рис.1 (Проверка расстояния.)



На Рис.2 показаны результаты тестирования полученой линии.
Синим обозначена частотнаяя характеристика.
Зеленым - уровень шума в линии.
красным обозначено DMT.

     примечание:
                DMT (Discrete Multi-Tone), информационный поток разбивается на
                несколько каналов, каждый из которых передается на своей несущей
                частоте с использованием QAM.  Обычно DMT разбивает полосу
                от 4 кГц до 1,1 Мгц на 256 каналов, каждый шириной по 4 кГц.
                Данный метод по определению решает проблему разделения полосы между
                голосом и данными (голосовую часть он просто не использует),
                но более сложен в реализации, чем CAP. DMT утвержден в
                стандарте ANSI T1.413, а также рекомендован как основа
                спецификации Universal ADSL.

Рис.2



     примечание:

		 Чем больше расстояние, тем больше сопротивление линии,
		 хуже частоная характеристика и выше затухание сигнала.
		 В основном это сказывается на Downstream (середина и конец графика)
		 т.е. скорость соединения ADSL модема в сторону абонента.

ADSL линия без телефонии.


 Прямой провод:
 (медная пара без телефонии, ее любят называть выделенной линией. :)

 сопротивление шлейфа 1067 Ом
 Рабочая емкость линии 0,18 мкФ.
 Средний уровень шума в диапазоне 4кГц-2000кГц:
 RMS Noise -55,71dBm

 DSLAM и модем фирмы SIEMENS.
 Реальная скорость соединения 64Кбит/с Downstream
                             32кбит/с Upstream
 (иногда потеря синхронизации)
 Заводской кросс, лапша, скрутки... очень большое расстояние до АТС.
 Стабильная работа ADSL оборудования на такой линии невозможна.


 Рис.6

Шум в НЧ диапазоне.

Шум в телефонной линии в слышимом диапазоне, при подключении ADSL оборудования.
После подключения ADSL модема в большинстве случаев в линии появляется
шум в слышимом диапазоне частот. Иногда шум резко выраженный, пользоваться
телефонной линией по прямому назначению становиться просто невозможно.
Использование качественного оборудования и комплектующих, грамотное
подключение аппаратуры, соблюдение стандартов и правил поможет свести
возникновение шумов к нулю.
Причин возникновения шума очень много, рассмотрим наиболее часто встречающиеся:
1. Неправильное подключение ADSL оборудования на стороне абонента.
Подключение телефонных аппаратов до сплиттера.
Самое распространенное явление! О правильном подключении читаем тут.
2. Подключение до сплиттера нелинейной нагрузки. (Световой индикатор вызова)
Детектор отбоя для мини-АТС, ("отбойник", Busy Tone Detector)
Блокираторы, диодные вставки, фильтры АВУ или сигнализации.
Всевозможные отводы и ответвления телефонной линии.
Скрутки, окислившиеся контакты, повреждение изоляции.("лапша под гвоздик")
Использование в качестве телефонного кабеля силовых проводов для сети 220V.
Все это приводит не только к нестабильной работе ADSL модема, но и появлению
шума в телефонном аппарате при работе ADSL модема.
У себя в квартире каждый сам себе министр связи.
Что-либо объяснить или доказать абоненту невозможно, т. к. до подключения
ADSL оборудования телефон работал без помех.
3. Черезмерная чувствительность телефонного аппарата.
Полностью устранить шум в линии при работе ADSL модема невозможно.
Даже при всех прочих идеальных условиях, исправной линии,
исправном и правильно подключенном сплиттере и ADSL модеме,
все может испортить телефонный аппарат.
Небольшое, чуть слышимое шипение, всегда может присутствовать.
4. Контакты.
Очень часто на стороне АТС используются плинты фирмы KRONE
сделанные в Китае или России. Также используются паяльные плинты
старого советского образца. На большинстве АТС и по сей день
используют громоотводы под пайку, графитовую громзащиту, разработанные в 60-х годах.
В результате такой экономии в НЧ диапазоне частот появляется шум/треск.
Основная причина возникновения шумов некачественный/ненадежный контакт.
Некачественная защита на громоотводе, проволочные термички.
Повреждения кабеля, низкое переходное затухание между соседними парами,
но тут и ADSL модем будет работать неустойчиво.
5. Неисправности, связанные с ADSL оборудованием.
Ошибки инициализации абонентского модема DSLAM'ом.
Неправильный выбор модуляции и т.п.
Сломать ADSL сплиттер нужно постараться, но тоже бывает.
Основная неисправность - громзащита, пробой конденсаторов.
Во время вызова на модеме слетает синхра, а вызываеющему абоненту
дается отбой.
Паяльный громотвод (25 пар) и термички в сравнении с плинтами KRONE.

Внешние факторы.


 Очень сильно мешают работе всевозможные лини АВУ, ВЧ уплонения, УВО сигнализации,
 прочее DSL, проходящие в том же самом кабеле, в соседних парах. Особенно если имеют место быть
 всевозможные дефекты кабеля, "распаренности/битости" , намокание кабеля, отводы.
 Все эти устройства создают сильный шум в диапазоне частот от 0 Гц до 100-200КГц.(в основном)
 При этом происходит снижение сигнала исходящего потока  ADSL (Upstream) вплоть до его
 полного отсутсвия и, как следсвие, потерей ADSL модемом синхронизации.




  Коробка Телефлнная Распределительная (КРТ), слева две круглые коробки - фильтры АВУ.



 При совместной работе DSL и ВЧ уплотнений в одном кабеле на разных парах
 могут возникать перекрестные помехи, мешающие работе аналоговой телефонии.
 (шум в диапазоне от 1КГц и выше)

 В заводских и промышленных зонах очень сильно влияет всевозможное силовое оборудование.
 Непосредстенная близость железной дороги.

 Рис.7 помехи от линий АВУ, ВЧ уплонений Peterstar, УВО сигнализаций.


 Как видно на графике практически весь основной шум приходящийся на
 диапазон Upstream. (начало графика)
 Шум от линий АВУ и ВЧ уплотнений постоянный, т.е. от времени суток не зависит.
 Сигнализацию обычно включают с 19:00 до 09:00 и в выходные дни круглосуточно.
 Соответственно в это время ADSL работает с перебоями или не работает совсем.

 Рис.8 Работа силового электрооборудования.


 Очень плохая частотная характеристика кабеля.
 Высокий уровень шума, забивающий практически весь сигнал.

Станционная часть. DSLAM.

Повреждения соединительного многопарного кабеля от DSLAM до кроссплинтов:
Повреждения кабеля, плинтов, некачественная "заделка кабеля"
На старых кроссах: холодная пайка или непропаянная накрутка.
как следствие - дребезг контактов. результат - бессистемная потеря модемом синхры.
"Разбитость пар" - можно отследить только тон-генератором + тестовая трубка с высокоомным входом.
Неправильная разделка/монтаж кабеля.
Некачественная/неправильная распайка соединительных разъемов.
(Самые трудноотслеживаемые глюки. Решаются, как правило, на стадии монтажа)
Нарушение технологии монтажа кроссировочного кабеля.
Например:
когда через кроссовое ушко, в котором уже есть много других кроссировок,
пропускают очередную пару проводов. И делают это с таким усилием, что
протаскиваемая пара сдирает/сжигает изоляцию на соседних кроссировках.
Как следствие: замыкание проводников различных пар между собой или на землю.


 Неправильное подключение сплиттерной/модемной карты в DSLAM.
 Неправильное подключение порта сплиттера в линию/станцию.
 Подключение абонентской линии на другой порт DSLAM.
 Иногда просто забывают сделать кроссировки. :)

 Перегрев оборудования.
 Глючность софта/прошивки, отказ работы DSLAM с некоторым типом абонентского
 оборудования при некоторых параметрах линии.

Плата АВУ ...достойное применение, DSLAM Huawei.

Выводы.

Сопротивление линии напрямую зависит от расстояния.
Следовательно, зная сопротивление, можно достаточно точно
вычислить расстояние между абонентом и АТС.
Зная справочные данные ADSL модема, можно прикинуть на какой
скорости соединится модем. К сожалению это все.
чтобы узнать вторичные параметры линии требуется сложное
дорогостоящие оборудование.
Ещё есть возможность посмотреть среднее затухание сигнала
на Upstream и Downstream потоке в некоторых ADSL модемах:
ZyXEL 650, Cisco 800 series, в USB ADSL модемах и другие.
Например:
при сечении кабеля 0,5мм.кв. (0,085 Ом/м)
и сопротивлении шлейфа линии 1000 Ом
длина линии L = (1000/0,085)/2 = 5882 м.
Также нужно учитывать, что на некоторых участках
сечение кабеля может быть 0,4мм. кв (0,133 Ом/м)
Т.о. для модема ZyXEL 645R теоретическая скорость - 64кбит/с
ещё пример:
Расстояние 5,5км
Диаметр жилы магистрального кабеля от АТС: 0.7мм
[до ближайшего десятипарного ответвления от магистрального кабеля
идущего в здание абонента]
Т.е. большая часть кабеля от АТС до абонента имеет диаметр медной жилы 0.7мм
Сопротивление шлейфа: 570 Ом !!!
Емкость шлейфа: 0,3мкФ
Максимальная возможная скорость: 5М/640Кбит
Реальная рабочая скорость: 640Кбит/360Кбит (если выставить больше - срыв синхры)
Оборудование: Cisco 800 серия. работает две VoIP линии и доступ в инет.
При сопротивлении шлейфа линии 800 - 1000 Ом
вероятность сбоев/нестабильностей очень высока.
(во всяком случае гарантировать 100% надежность нельзя)
Тут уж как повезёт с магистральным кабелем.
Есть случаи когда ZyXEL 645R работает с незначительными сбоями на линии
с сопротивлением 1200 - 1400 Ом.
Запросто можно угробить линк и при сопротивлении много меньше 800 Ом.
Как правило это так любимая всеми "лапша под гвоздик" на стороне абонента.
Предельная рабочая частота 180кГц и при желании через
хлорку (две пары) можно замутить 10BaseT... но на каком расстоянии?
Старые совковые телефонные розетки. Этакий шЫт с конденсатором 1мкФ х 160В внутри.
Новые, кстати, тоже не блещут качеством.
Из розеток "Зроблено у белорусии" вилка RJ11 сделаная в Китае просто вываливается.
Вилок RJ11 сделаных в Белорусии не встречал, поэтому такие розетки сразу в помойку.
В квартирах и офисах с повышеной влажностью (старый фонд), сопротивление
окислившихся контактов может достигать нескольких сотен Ом.
Иногда недалёкие "телефонисты" могут сделать телефонный ввод в офис/квартиру
через забытый радиоввод. Распределительная коробка оставшаяся от радиоточки.
(на каждый провод впаяно сопротивлеие 300 Ом)
Ещё можно поискать на лестничной площадке в щитке диодные блокираторы
(если когда-то давно линия была спарена)
Получаем забавный эффект: ADSL модем работает только при снятой трубке на телефоне.
Или забытый ВЧ фильтр от сигнализации вневедомственной охраны.
Если линия проходит через кросс старого завода/предприятия,
то вы получаете дополнительные бонусы в виде:
1. четыре "термички" на линию. каждая имеет сопротивление 25-50 Ом + индуктивность.
2. Параллельные отводы линии в другие цеха, промежуточные кроссы, муфты или т.п.
3. Система "Гранит", против прослушивания. Через неё работа
Dial-UP оборудования затруднительна, а про ADSL можно вообще забыть.
Особо клинические случаи:
повреждение изоляции магистрального кабеля :(
Размокшие муфты, "разбитости" и т.п.
Разбитость пары - это когда провода для линии берут из разных пар кабеля.
Ну и самое простое:
неправильное подключение сплиттера или микрофильтров.
Летом... Перегрев модема.
Или после очередной грозы - сгоревший модем. :)
При сопротивлении шлейфа линии более 1000 Ом работа
ADSL модема практически невозможна.
PS:

Параметры линии по постоянному току для подключения аппаратуры ADSL.
параметры	Для телефонии.	Для установки ADSL	Для установки VoIP
Сопротивление шлейфа. (ориентировочно)	1200 Ом	До 1000 Ом	До 600 Ом
Емкость между жилами.	Не определено.	Не более 0,25мкФ	Не боле 0,15мкФ
Сопротивление изоляции (А-З,Б-З)	Не менее 1000 МОм/км	Не менее 1000 МОм/км	Не менее 1000 МОм/км
Сопротивление изоляции между жилами.	Не менее 1000 МОм/км	Не менее 1000 МОм/км	Не менее 1000 МОм/км
Емкостная асимметрия относительно земли. (А-З, Б-З)	Не определено.	Не более 5%	Не более 5%

Обсудить на форуме.

Назад

Устранение неполадок маршрутизатора с модемом ADSL с помощью проверки параметров DSL на TD-W8960N, TD-W8950ND или TD-W8968V3 V4

Параметры DSL на маршрутизаторах с модемом ADSL могут отражать статус линии от вашего интернет-провайдера. Наиболее полезными параметрами являются Line Attenuation, SNR Margin и Rate. Все цифры измеряются в децибелах (дБ).

Примечание: И запас SNR, и затухание на TD-W8960N или TD-W8950ND принимают за единицу 0,1 дБ, поэтому, если число равно 130, это означает 13 дБ.

Ниже перечислены некоторые проблемы, которые могут быть связаны с параметрами DSL.

В: У меня часто пропадает интернет или скорость интернета слишком низкая, как я могу сделать вывод о плохом качестве линии?

A: Пожалуйста, проверьте запас SNR в нисходящем направлении и линейное затухание, обведенные на рисунке. Если значение SNR Margin ниже 10 дБ или затухание в линии выше 45 дБ, качество вашей линии плохое и может страдать от разрывов соединения с Интернетом. В этом случае обратитесь к своему интернет-провайдеру, чтобы проверить качество линии.

Диапазон нижней маржину SNR (только для справки)

10DB и ниже: плохой и трудно получить синхронизацию

11DB-30DB ： Нормальный

30db и выше: вытягивание

22. Диапазон вниз по линии вниз. Затухание (только для справки)

20 дБ и ниже: Отличное

20 дБ-45 дБ: Нормальное

45 дБ и выше: Плохое и может страдать от разрыва соединения с Интернетом

Q: И SNR Margin, и Line Attenuation находятся в хорошем состоянии, но интернет по-прежнему пропадает, что я могу сделать?

A: Вы можете попробовать следующее:

Перейдите к Расширенная настройка -> DSL -> Пожалуйста, не как модуляция , ADSL+9022 Известно, что более низкая скорость может повысить стабильность в сложной сетевой среде.

Для беспроводного сброса

Перейти к Беспроводная передача -> Advanced -> Select Bandwith AS 20 МГц (также может попытаться изменить Канал на один или 2222222.11.11).

Q: Как я могу узнать мою текущую синхронную скорость от модема?

A: Скорость (кбит/с), обведенная кружком на первом рисунке, также называемая синхронной скоростью, представляет собой цифру, которую модем синхронизировал с DSLAM. Обычно скорость зависит от полосы пропускания, предоставленной вашим провайдером.

В: Что делать, если моя скорость передачи данных намного ниже пропускной способности, предоставляемой провайдером?

A: Выберите Дополнительные настройки -> DSL -> Выберите ADSL 2+ Enabled качество с вашим провайдером.

Если вам нужна дополнительная помощь, обращайтесь в нашу службу технической поддержки.

Полезен ли этот FAQ?

Ваш отзыв помогает улучшить этот сайт.

Что вас беспокоит в этой статье?

Неудовлетворен продуктом
Слишком сложно
Запутанное название
ко мне не относится
Слишком расплывчато
Другое

Мы будем рады вашим отзывам. Пожалуйста, сообщите нам, как мы можем улучшить этот контент.

Спасибо

Мы ценим ваши отзывы.
Нажмите здесь, чтобы связаться со службой технической поддержки TP-Link.

Значения запаса помехоустойчивости ADSL и влияние других характеристических параметров

Чего ожидать

Узнайте об ADSL и проектировании с учетом ADSL
Определение ключевых рабочих параметров для проектов ADSL
Подготовка электроники к проверке и производству посредством моделирования и симуляции

Шум определяется ухом смотрящего или воспринимающего его устройства. К сожалению, в области беспроводной связи шум подобен криптониту, поскольку он, несомненно, ослабит любую передачу, если будет представлен в достаточно значительном количестве.

Таким образом, при таком сильном влиянии шума на функциональность беспроводной сети вполне логично, что существуют приемлемые параметры и рекомендации. Эти пределы помехоустойчивости обеспечивают универсальные отраслевые стандарты беспроводной связи, включая асимметричную цифровую абонентскую линию (ADSL).

Асимметричная цифровая абонентская линия

ADSL — это тип доступа в Интернет или соединения, использующий существующие телефонные линии. Кроме того, как можно себе представить, это может быть очень рентабельным методом предоставления доступа в Интернет для областей, в которых в противном случае не было бы других вариантов, и его можно рассмотреть для процесса электрификации. Основная методология в настоящее время используется в других устройствах, таких как адаптеры Powerline Ethernet, которые мы видим сегодня на рынке.

И ADSL, и Ethernet используют одноцелевые физические линии для обеспечения доступа в Интернет; однако существуют дополнительные технологии, в которых эти типы сетей распространены. Эти типы линий используются в системах видеонаблюдения, в которых используются камеры PoE (Power over Ethernet). Как человек, имеющий опыт установки систем такого типа, могу засвидетельствовать экономичность технологии. А до ADSL для доступа в Интернет использовались наши телефонные линии с коммутируемым доступом.

Характеристики и функциональность ADSL

Хотя оптоволокно во многих областях вытесняет использование этой технологии в целом, оно по-прежнему имеет свое место на определенных рынках. Параметры, управляющие функциональностью ADSL, включают:

Standard: Стандарт соединения ADSL, используемый для установления соединения с DSL-коммутатором.
Скорость: мы называем это скоростью канала соединения с DSL-коммутатором. Кроме того, он состоит из двух скоростей: загрузки (от клиента) и загрузки (от клиента).
Запас шума: мы также называем это отношением сигнал-шум (SNR) и выражаем эти значения в децибелах (дБ). Кроме того, более высокое значение соответствует лучшему качеству сигнала.
Уровень мощности сигнала: это ссылка на выходную мощность. Другими словами, это выходная мощность сигнала в момент синхронизации модема с DSL-коммутатором. Обычно стандартная выходная мощность составляет примерно 10 дБм (передача данных).
Затухание сигнала: Относится к затуханию сигнала в линии в момент достижения синхронизации модема с DSL-коммутатором. В целом это значение должно быть меньше 45 дБ. Кроме того, затухание напрямую зависит от длины кабеля между коммутатором DSL и модемом ADSL. Как правило, более высокое значение означает более низкое качество сигнала и меньшую скорость передачи данных. Говоря об ослаблении сигнала, мы считаем оптимальным значение от 5 дБ до 30 дБ, а значение выше 45 дБ неприемлемо для использования ADSL.

Поняв эти основные характеристики ADSL, вы можете перейти к тому, как проектировать с учетом характерных уязвимостей.

Характерные параметры, негативно влияющие на функциональность ADSL

Как видите, функциональность ADSL определяется несколькими параметрами, и некоторые параметры более вредны для функциональности, чем другие, например, запас по шуму. Хотя наши сигналы исходят не с планеты Криптон, ослабляющие эффекты превышения рекомендуемых допустимых уровней шума не менее точны.

Я уверен, вы знаете, что эти поля представляют собой измерение качества линии и определяют минимальный предел, при котором уровень сигнала превышает уровень шума.

Минимальный предел помехоустойчивости для передачи данных составляет 6 дБ, и значение ниже этого не будет поддерживать стабильное соединение ADSL. Кроме того, значение менее 6 дБ будет способствовать частым прерываниям связи. Однако если помехоустойчивость больше 10 дБ, то линия находится в пределах допустимых параметров для передачи данных. Для ADSL чем выше значение, тем лучше качество линии.

Поддержание оптимального уровня шума для вашей электроники обеспечивает удобство использования.

Другие эффекты параметров шумоподавления

Если мы подключаем ADSL-модем к DSL-коммутатору, необходимо учитывать несколько параметров. К этим параметрам относятся скорость соединения, длина линии и запас помехоустойчивости. Кроме того, отношения между этими параметрами следующие:

Установленный или фиксированный запас по шуму будет способствовать уменьшению скорости соединения по мере увеличения длины соединительной линии. Однако верно обратное, если длина соединительной линии уменьшается, т. е. увеличивается скорость соединения.

При фиксированной или заданной длине линии наш запас по шуму уменьшается по мере увеличения скорости соединения. Это также означает, что в этих условиях при снижении скорости соединения увеличивается наш запас по шуму.

Если скорость соединения установлена или фиксирована, более короткая длина линии увеличивает запас помехоустойчивости.

Управление соединениями ADSL может улучшить качество сигнала во всем регионе.

Несколько характерных параметров влияют на функциональность соединения ADSL. Что касается запаса по шуму, то он кажется еще более важным для общей функциональности соединения ADSL. Как я уже говорил ранее, уровень шума существенно влияет на стабильность и качество передачи данных.

Попросите своих проектных и производственных групп обеспечить целостность ADSL с помощью набора инструментов Cadence для проектирования и анализа. Для удобного решения компоновки в ваших стратегиях проектирования не ищите ничего, кроме Allegro PCB Designer и его простоты реализации для правильных стратегий проектирования с запасом по шуму в ваших текущих и будущих проектах печатных плат.
