Параметры тока. Основные параметры переменного тока: частота, период, амплитуда и действующее значение

Каковы основные параметры переменного тока. Как рассчитать период и частоту переменного тока. Чем отличается амплитудное значение от действующего значения тока. Как связаны между собой частота и угловая частота переменного тока.

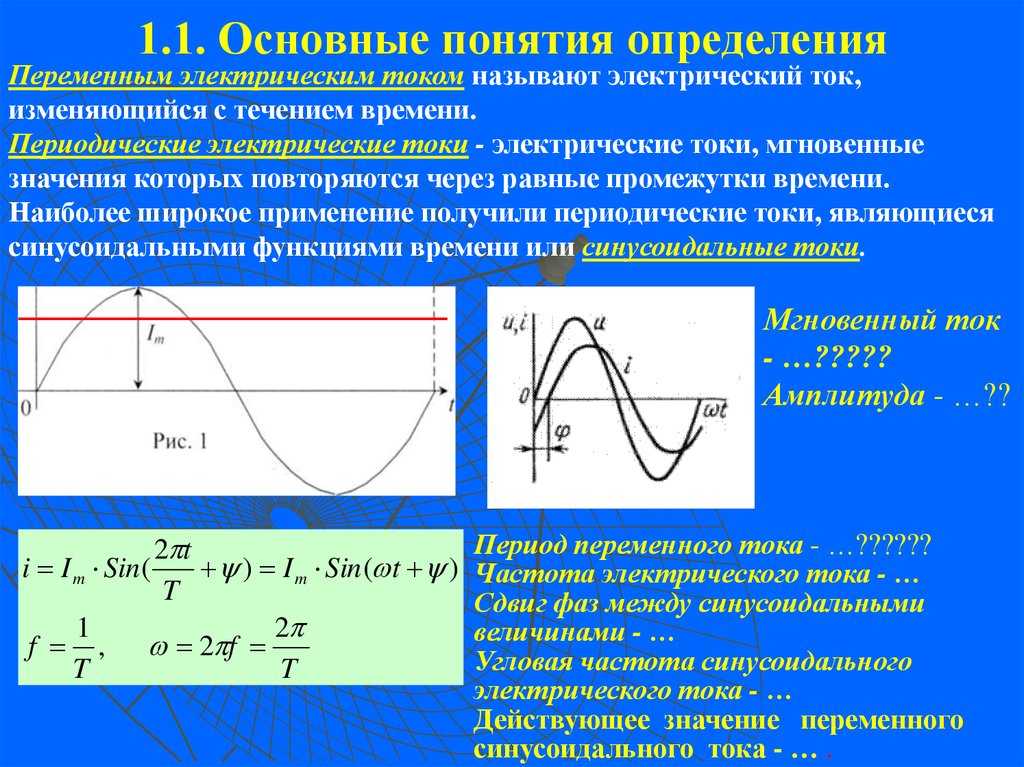

Что такое переменный ток и его основные характеристики

Переменный ток — это электрический ток, который периодически изменяет свое направление и величину. В отличие от постоянного тока, который течет только в одном направлении, переменный ток меняет полярность с определенной частотой. Основными параметрами, характеризующими переменный ток, являются:

• Период
• Частота
• Амплитуда
• Действующее значение

Понимание этих параметров важно для работы с переменным током в различных электрических системах и устройствах.

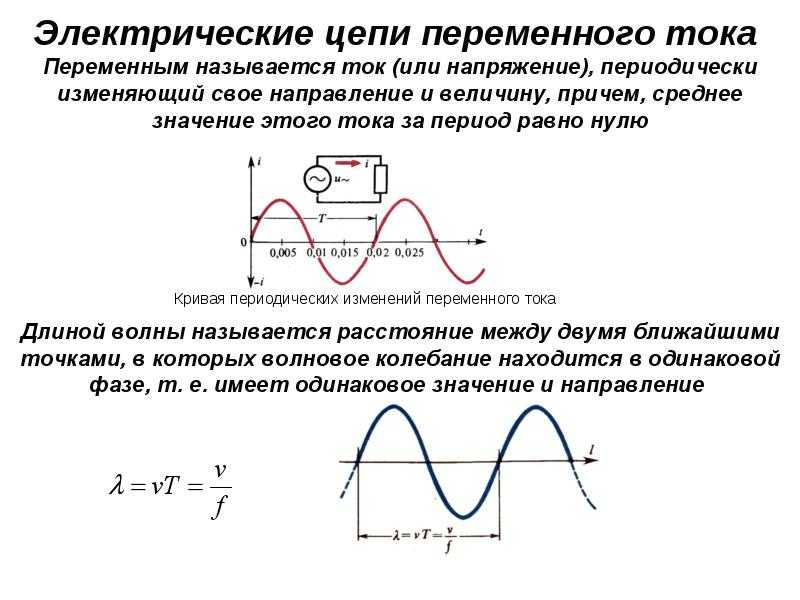

Период переменного тока и его расчет

Период переменного тока — это промежуток времени, за который ток совершает один полный цикл изменения. Как рассчитать период переменного тока?

Период T измеряется в секундах и может быть рассчитан по формуле:

T = 1 / f

где f — частота переменного тока в герцах.

Например, если частота тока 50 Гц, то период будет равен:

T = 1 / 50 = 0,02 с

Таким образом, за 0,02 секунды переменный ток совершит один полный цикл изменения.

Частота переменного тока и ее связь с угловой частотой

Частота переменного тока — это число полных циклов изменения тока за одну секунду. Частота измеряется в герцах (Гц). Как связаны частота и угловая частота переменного тока?

Угловая частота ω связана с частотой f следующим соотношением:

ω = 2πf

где π ≈ 3,14.

Угловая частота измеряется в радианах в секунду (рад/с).

Например, для тока частотой 50 Гц угловая частота составит:

ω = 2π * 50 = 314 рад/с

Угловая частота используется при математическом описании переменного тока синусоидальной формы.

Амплитудное и действующее значение переменного тока

Амплитуда переменного тока — это максимальное значение тока за период. Как амплитудное значение отличается от действующего значения тока?

Действующее значение переменного тока — это такое значение постоянного тока, который за время, равное одному периоду переменного тока, произведет такой же тепловой или электродинамический эффект, как и переменный ток.

Для синусоидального переменного тока действующее значение I связано с амплитудным значением Iм следующим соотношением:

I = Iм / √2 ≈ 0,707 * Iм

Например, если амплитудное значение тока равно 10 А, то действующее значение составит:

I = 10 / √2 ≈ 7,07 А

Действующее значение используется для характеристики переменного тока в большинстве практических применений.

Почему важно учитывать параметры переменного тока

Понимание основных параметров переменного тока важно по нескольким причинам:

• Для правильного выбора и настройки электрооборудования
• Для расчета мощности и энергии в цепях переменного тока
• Для обеспечения электромагнитной совместимости устройств
• Для проектирования систем электроснабжения

Учет параметров переменного тока позволяет обеспечить эффективную и безопасную работу электрических систем и устройств.

Измерение параметров переменного тока

Для измерения параметров переменного тока используются различные приборы и методы. Как измеряются основные характеристики переменного тока?

• Частота измеряется частотомерами
• Амплитудное значение — осциллографами
• Действующее значение — амперметрами переменного тока
• Форма сигнала — осциллографами

Современные цифровые мультиметры часто позволяют измерять несколько параметров переменного тока одновременно. При измерениях важно учитывать погрешности приборов и влияние внешних факторов.

Влияние параметров переменного тока на работу электрооборудования

Параметры переменного тока оказывают существенное влияние на функционирование различных электрических устройств. Как характеристики переменного тока влияют на работу оборудования?

• Частота влияет на скорость вращения электродвигателей
• Амплитуда определяет максимальные нагрузки на изоляцию
• Действующее значение важно для расчета нагрева проводников
• Форма сигнала влияет на электромагнитные помехи

Поэтому при проектировании и эксплуатации электрооборудования необходимо учитывать все основные параметры переменного тока для обеспечения его надежной и эффективной работы.

Стандартные значения параметров переменного тока в электросетях

В большинстве стран приняты определенные стандарты на параметры переменного тока в электрических сетях. Какие стандартные значения используются?

• Частота: 50 Гц или 60 Гц
• Напряжение: 220-240 В для бытовых сетей
• Форма сигнала: синусоидальная

Отклонения от этих стандартных значений могут негативно сказаться на работе электроприборов. Поэтому в энергосистемах применяются специальные меры для поддержания параметров переменного тока в заданных пределах.

§47. Основные параметры переменного тока

При подключении к источнику переменного тока с синусоидально изменяющейся э. д. с. электрических цепей с линейными сопротивлениями в них будут действовать синусоидально изменяющиеся напряжения и проходить синусоидально изменяющиеся токи. Переменные токи, э. д. с. и напряжения характеризуются четырьмя основными параметрами: периодом, частотой, амплитудой и действующим значением.

Период.

Промежуток времени Т, в течение которого э. д. с, напряжение и или ток i (рис. 169, а) совершают полный цикл изменений, называется периодом. Чем быстрее вращается виток или ротор генератора переменного тока, тем меньше период изменения э. д. с. или тока.

Частота.

Число полных периодов изменения э. д. с, напряжения или тока в 1 с называется частотой,

f = 1 / T

Она измеряется в герцах (Гц), т. е. числом периодов в секунду. Чем больше частота, тем меньше период изменения тока, напряжения или э. д. с. (рис. 169,б). В Советском Союзе все электрические станции переменного тока вырабатывают ток, изменяющийся с частотой 50 Гц, т. е. 50 периодов в секунду. В автоматике и радиотехнике применяют электрические токи и более высоких частот. Такие частоты измеряются в килогерцах (1 кГц=10³ Гц) и мегагерцах (1 МГц=10⁶ Гц).

Рис. 169. Кривые изменения синусоидального переменного тока при различной частоте

Из рис. 169,а следует, что в течение времени одного периода Т фаза ωt тока (э. д. с. или напряжения) изменяется на угол 360°, или 2π радиан. Поэтому

ω = 2π/T = 2πf

Эту величину называют угловой частотой переменного тока, она имеет размерность рад/с.

Амплитуда.

Наибольшее значение переменного тока (переменных э. д. с. и напряжения) называют амплитудным значением, или амплитудой. В рассмотренном нами простейшем генераторе переменного тока (см. рис. 168, а) э. д. с. е дважды достигает амплитудного значения: во время первого полуоборота +Е_т (направлена от начала витка к его концу), а во время второго полуоборота — Е_т (направлена от конца витка к его началу).

Точно так же за один период ток i 2 раза достигает амплитудного значения: I_т и — I_т. Амплитудное значение тока, напряжения и э. д. с. в формулах обозначают соответствующими буквами с индексами «т», т. е. I_т U_т, Е_т и др.

Действующее значение.

Ток, напряжение и э. д. с, действующие в электрической цепи в каждый отдельный момент времени, определяются так называемыми мгновенными значениями. Эти значения принято обозначать строчными буквами i, и, е. Однако судить о переменных э. д. с, токе или напряжении по их мгновенным значениям неудобно, так как эти значения непрерывно меняются.

Поэтому оценивать способность переменного тока совершать механическую работу или создавать тепло принято по действующему его значению. Под действующим значением переменного тока понимают силу такого постоянного тока (прямая 2 на рис. 169,а), который, проходя по проводнику в течение некоторого времени (например, в течение одного периода или 1 с), выделит в нем такое же количество тепла (произведет такую же механическую работу), как и данный переменный ток (кривая 1).

Действующие значения тока, напряжения и э. д. с. обозначают соответственно I, U, Е.

При синусоидальном переменном токе:

I = I_т / √2 = 0,707 I_т

Если известно действующее значение тока I, то его амплитудное значение:

I_т = √2 I = 1,41 I

Аналогично для синусоидальных напряжений и э. д. с.:

U / U_т = Е₁ / Е_т = 1 / √2 = 0,707

На практике для характеристики параметров переменного тока используют, главным образом, действующие значения тока, напряжения и э. д. с. Например, когда говорят, что напряжение в осветительной сети переменного тока составляет 220 В или что по цепи проходит ток 100 А, то это значит, что в данной сети действующее значение напряжения равно 220 В или что действующее значение тока, проходящего по данной цепи, равно 100 А.

Электрическая энергия и механическая работа, создаваемые переменным током в различных электрических устройствах, пропорциональны действующим значениям тока и напряжения. Большая часть существующих приборов для измерения переменного тока измеряет действующие значения тока, напряжения и э. д. с.

Поверка электронных мультиметров-клещей, в том числе клещей токоизмерительных (параметры тока, напряжения, сопротивления), М266, АРРА

Компания «АНАЛИТПРОМПРИБОР» оказывает услуги по проведению первичной и периодической поверки электронных мультиметров-клещей, в том числе клещей токоизмерительных (параметры тока, напряжения, сопротивления), М266, АРРА. Периодическая поверка электронных мультиметров-клещей, в том числе клещей токоизмерительных (параметры тока, напряжения, сопротивления), М266, АРРА является обязательной и должна выполняться один раз в год. Срок проведения 1-2 дня.

Поверка токовых клещей производится один раз в год, если прибор внесен в Госреестр СИ и используется в сфере ГРОЕИ. Процедура позволяет удостовериться в правильности функционирования вашего прибора и соответствии его класса точности заявленным производителем показателям.

Метрологическая поверка токовых клещей любого типа включает в себя:

• визуальный осмотр с целью выявления внешних повреждений и дефектов;
• опробование в работе с проверкой исправности и правильности функционирования устройства;
• проверка безопасности оборудования;
• контроль фактических метрологических параметров измерителя.

На этапе определения метрологических характеристик поверка токовых клещей производится по методу сличения. При этом используется калибратор с токовой шиной, укомплектованный токоизмерительной катушкой. С его помощью обеспечивается задание тестового параметра с высокой точностью.

В лаборатории проводится поверка токовых клещей всех видов и способов измерения.

При этом используется соответствующее тестовое оборудование и образцовые измерители, а также измерительные щупы из комплекта поверяемого прибора. Поверка токовых клещей производится в соответствии с утвержденными методиками, указанными в описании оборудования и по указаниям ГОСТ 8.497-83, МИ 2159-91, МИ 1202-86.

Мы осуществляем поверку российских и импортных приборов, внесенных в Государственный реестр средств измерений РФ. Специалисты компании “АналитПромПрибор” оказывают услуги поверки электронных мультиметров-клещей, в том числе клещей токоизмерительных (параметры тока, напряжения, сопротивления), М266, АРРА по всей России: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Байкальск, Балаково, Балтийск, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Железногорск, Звенигород, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мичуринск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Новый Оскол, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города.

Для того чтобы узнать цену поверки электронных мультиметров-клещей, в том числе клещей токоизмерительных (параметры тока, напряжения, сопротивления), М266, АРРА, необходимо в произвольной форме прислать заявку на электронную почту [email protected]  или позвонить нам по телефонам, указанных в контактах.

Текущие параметры Определение | Law Insider

означает, в отношении программы, региональные стандарты (такие как операционные, финансовые или сервисные стандарты и политики, руководства по эксплуатации и право на участие в программе), директивы, руководства, ожидания и требования для этой программы;

означает минимальное или максимальное значение, установленное для устройства управления или параметра процесса, которое, если оно достигается само по себе или в сочетании с одним (1) или несколькими значениями других рабочих параметров, определяет, что владелец или оператор выполнил применимые предел эмиссии.

означает физическое, биологическое или химическое свойство государственной воды, когда значение этого

или «категориальный стандарт» означает любое положение, содержащее предельные значения выбросов загрязняющих веществ, опубликованное агентством по охране окружающей среды в соответствии с разделами 307(b). ) и (c) Закона (33 U.S.C., раздел 1317), которые применяются к определенной категории пользователей и фигурируют в 40 CFR, глава I, подраздел N, части с 405 по 471.

означает одно или несколько Критерии, перечисленные в Разделе 11.2, в соответствии с которыми Комитет может устанавливать целевые показатели для определенных Квалифицированных наград, основанных на результатах.

означает любой карантин, «убежище на месте», «оставаться дома», сокращение рабочей силы, социальное дистанцирование, отключение, закрытие, секвестр или любой другой закон, директиву, руководство или рекомендации любого государственного органа (включая Центры для контроля заболеваний и Всемирной организации здравоохранения) в каждом случае в связи с COVID-19, в связи с ним или в ответ на него, включая Закон о помощи, помощи и экономической безопасности в связи с коронавирусом (CARES) или любые изменения к нему.

означает для Годов поставки, начинающихся 1 июня 2014 г. и заканчивающихся 31 мая 2017 г., надбавку к предельной стоимости Неиспользованной мощности и Добавочной стоимости продленных летних ресурсов, необходимую для отражения цены Годовых ресурсов, необходимой для соблюдения применимого Минимума. Годовая потребность в ресурсах.

означает меру эффективности HSP, которая может отслеживаться в сравнении с провинциальными результатами или провинциальными целевыми показателями, но для которой не установлены целевые показатели эффективности;

означает географическую зону, утвержденную Комиссаром и основанную на свидетельстве перевозчика о полномочиях на осуществление страхования в этом штате, в пределах которой перевозчик уполномочен предоставлять страховое покрытие;

означает вес пустого морского контейнера, за исключением всех материалов, используемых для обертывания, амортизации, обвязки, гидроизоляции, упаковки, блокирования и крепления внутри внешнего контейнера.

означает любое Оборудование, связанное с термическим окислением отходов или топлива, полученного из отходов, установки для сжигания дыма или любое другое Оборудование, которое конкретно упоминается в любом опубликованном документе Министерства, содержащем конкретные эксплуатационные инструкции, которые должны учитываться Директором при выдаче Свидетельство об утверждении.

или «CPMS» означает все оборудование, необходимое для выполнения требований к сбору и доступности данных, изложенных в настоящей главе, для мониторинга рабочих параметров технологического устройства и рабочих параметров устройства управления (например, вторичных напряжений и электрических токов устройства управления). и другую информацию (например, скорость потока газа, концентрации O2 или CO2), а также для непрерывной записи среднего значения рабочего параметра.

означает, что каждому произведенному изделию присваивается серийный номер, который уникален среди всех материальных предметов, производимых предприятием, и больше никогда не используется. Предприятие несет ответственность за обеспечение уникальной сериализации в идентификаторе предприятия.

означает продукт 1,5 и его разрешенный контрольный уровень RBC;

означает дизельное топливо с содержанием серы не более пятнадцати частей на

означает, что каждому элементу конкретной части, партии или партии номер присвоен уникальный серийный номер в пределах этой части, партии или партии присвоение номера. Предприятие несет ответственность за обеспечение уникальной сериализации в рамках номера детали, партии или партии в идентификаторе предприятия.

означает все оборудование, необходимое для выполнения требований по сбору и доступности данных, изложенных в этом разделе, для мониторинга рабочих параметров процесса и устройств управления (например, вторичных напряжений и электрических токов устройств управления) и другой информации ( например, скорость потока газа, концентрации O2 или CO2), а также для непрерывной записи средних значений рабочих параметров.

Sr Залоговое право: Исходная сумма: P&&I: Cr. Оценка: Sevicer Loan Prod Code: Rem Term: Occp Code: Appr Value: Note Date: Debt Ratio: City Stat Zip Назначение: Curr Rate: CLTV: Prin Bal: Дата погашения: Lien Pos: 6491942 181 14 $68,800.00 $30,000.00 $351.41 694 0300739596 6 179 1 $99,000.00 10/25/2001 31 Xxxxxxx XX 00000 02 11.550 100 $29,688.75 11/08/2016 2 6492894 181 14 $127,584.00 $60,100.00 $711. 86 705 0300726536 6 179 1 $152,000.00 10/08/2001 38 Xxxx Xxxxx XX 00000 02 11.760 124 $59,976.87 11/01/2016 2 6493416 301 14 $146,000.00 $35,000.00 $378.36 726 0300747003 8 300 1 $146,000.00 11/02/2001 42 Xxxxxxxx XX 00000 02 12.380 124 $35,000.00 12/01/2026 2 6496194 240 09 $190,270.00 $41,800.00 $482.29 730 0300726338 9238 1 $186,000.00 10/03/2001 00 Xxxxxx Xxxx XX 00000 02 12.750 125 $41,723.27 10/10/2021 2 6496278 180 14 $148,350.00 $50,000.00 $619.52 668 0300758802 6 179 1 $173,000.00 11/01/2001 24 Xxxxxxxx XX 00000 02 12.600 115 $49,905.48 11/ 15/2016 2 6496558 181 14 $107,827.00 $20,800.00 $289.34 647 0300726387 6 179 1 $120,000.00 10/02/2001 00 Xxxxxx Xxxxxxxxx CT 06066 02 14.880 108 $20,768.49 11/01/2016 2 6497014 180 14 $175,000.00 $37,500.00 $468.31 760 0300726445 6 178 1 $175,000.00 10/ 11/2001 00 Xxxxx Xxxx Xxxxxxx XX 00000 02 12 750 122 37 359 долл. США.52 10/15/2016 2 6497056 181 14 $49,952.90 $26,248.00 $367.36 649 0300739091 6 180 1 $61,000.00 11/02/2001 25 Xxxxxxx XX 00000 02 15. 000 125 $26,248.00 12/01/2016 2 6498878 120 14 $118,400.93 $20,000.00 $272.68 702 0300726726 5 118 1 $118,000.00 10/16/2001 34 Xxxxxxxxx XX 00000 02 10.750 118 $19,757.25 10/26/2011 2 6500586 180 14 $183,000.00 $43,000.00 $515.80 733 0300756020 6 179 1 $181,000.00 11/08/2001 26 Xxxxxxxx XX 00000 02 11.990 125 $42,913.84 11/15/2016 2 6500670 180 14 188 900,00 долл. США 50 000,00 долл. США 59 долл. США8.48 663 0300727237 6 179 1 $200,000.00 11/02/2001 37 X’Xxxxxx XX 00000 02 11.950 120 $49,899.44 11/07/2016 2 6501076 180 14 $120,230.00 $25,000.00 $302.06 682 0300759883 6 176 1 $140,000.00 08/10/2001 31 Xxx Xxxxx XX 00000 02 12.130 104 $24,799.15 08/15/2016 2 6501122 180 14 $40,883.00 $26,500.00 $355.14 665 0300776507 6 176 1 $54,000.00 08/16/2001 11 Xxxxxxxxxxxxx XX 00000 02 14.130 125 $26,278.01 08/21/2016 2 6501140 240 14 $67,545.00 $35,000.00 $400.74 707 0300761848 9 236 1 90 000,00 долл. США 17/08/2001 45 Xxxxxxxxxx XX 00000 02 12,630 114 34 867,88 долл. США 22/08/2021 2 6501158 180 14 80 713,00 долл. США 33 000,00 долл. США 406,52 09071 долл. США7 6 176 1 $99,000.00 08/16/2001 23 Xxxxxxxxx XX 00000 02 12.490 115 $32,828.75 08/29/2016 2 6501170 300 14 $132,448.00 $34,900.00 $406.81 653 0300759560 8 297 1 $140,000.00 09/18/2001 46 Xxxxxxxxxxxx XX 00000 02 13.500 120 $34,871.46 09 /24/2026 2 6501180 181 14 $153,000.00 $31,000.00 $379.56 660 0300759818 6 177 1 $160,500.00 08/28/2001 34 Xxxxxxxxx XX 00000 02 12.380 115 $30,572.68 09/06/2016 2 6501184 180 14 $181,865.00 $75,000.00 $851.98 709 0300759784 6 176 1 $215,000.00 08/ 13/2001 32 ХХХХХХХХХ 00000 02 10,990 120 $74,330.44 08/17/2016 2 6501434 180 14 $176,500.00 $35,000.00 $483.88 645 0300760121 6 177 1 $188,500.00 09/21/2001 37 Xxxxxxxxxx XX 00000 02 14.750 113 $34,836.98 09/26/2016 2 6501966 180 14 $126,097.00 $30,000.00 $396.81 694 0300793502 6 177 1 $130,000.00 09/14/2001 41 Xxxxxxxx XX 00000 02 13.870 121 $29,899.04 09/19/2016 2 6501970 300 14 $146,707.00 $28,500.00 $359.52 655 0300759669 8 296 1 $155,000.00 08/10/2001 38 Xxx Xxxxxxx XX 00000 02 14. 750 114 $28,472.03 08/15 /2026 2

означает в отношении любых Доклинических материалов или Клинических материалов, произведенных IMMUNOGEN для GENENTECH в соответствии с настоящим Соглашением, сумму следующих компонентов: (a) стоимость произведенных товаров, определенная IMMUNOGEN в соответствии с общепринятыми принципами бухгалтерского учета в Соединенные Штаты, последовательно применяемые, включая, помимо прочего, прямые затраты на оплату труда, материалов и испытаний таких Доклинических материалов или Клинических материалов; (b) любые лицензионные отчисления Третьей стороны, непосредственно связанные с производством или использованием таких Доклинических материалов или Клинических материалов; (c) все Распределяемые накладные расходы по стоимости товаров в соответствии с пунктом (a) выше; и (d) любые другие расходы, понесенные IMMUNOGEN, связанные с транспортировкой, таможенной очисткой, пошлинами, страхованием и/или хранением таких доклинических материалов или клинических материалов.

означает растение вида Papaver somniferum L., за исключением его семян.

означает лиц с низким доходом, которые имеют одну или несколько инвалидностей, включая психические заболевания, ВИЧ или СПИД, злоупотребление психоактивными веществами или другие хронические заболевания, или лиц, имеющих право на услуги, предоставляемые в соответствии с Законом Лантермана об услугах для лиц с нарушениями развития (раздел 4.5). (начиная с раздела 4500) Кодекса социального обеспечения и учреждений) и может включать, помимо прочего, взрослых, эмансипированных несовершеннолетних, семьи с детьми, пожилых людей, молодых людей, вышедших из системы патронатного воспитания, лиц, вышедших из учреждений, ветеранов , и бездомных.

означает список критических дат и действий, включенных во Вступительные материалы.

означает участие уполномоченного фармацевта и врача в управлении лекарственной терапией в соответствии с письменным протоколом врачебной практики или письменным протоколом больничной практики.

означает, применительно к когенерационной установке, тепловую энергию, которая: программа или План поведенческого медицинского обслуживания Айовы.

означает законы и административные или судебные процедуры, которые позволяют Договаривающейся стороне получать и предоставлять запрашиваемую информацию;

9 Основные параметры переменного тока, которые необходимо учитывать при выборе LDO для проектирования вашей системы

Войти в систему

7 марта 2019 г. Бриттани Торрес

Что такое LDO?

Управление питанием является важным аспектом проектирования для многих продуктов, особенно для устройств, питание которых зависит от аккумулятора.

Регулятор напряжения — это электронный компонент, автоматически подает регулируемое и контролируемое выходное напряжение на различные цепи внутри электронного устройства. Две основные категории напряжения регуляторы линейные с малым падением напряжения (LDO) регуляторы напряжения и импульсные регуляторы. Конечно, есть значительное использование импульсных источников питания из-за преимуществ, которые они обеспечивают по удельной мощности и общему КПД; однако LDO также широко используются множество приложений сегодня, и являются важным компонентом для вас, чтобы понять и рассмотреть. Например, LDO используются из-за их низкого уровня шума. выходное напряжение, небольшой размер, низкий ток отключения и низкая стоимость по сравнению с переключающие регуляторы. С таким количеством возможных приложений LDO и большим количеством параметров, которые можно оптимизировать для каждого LDO, непросто определить какой LDO лучше всего подходит для конкретного приложения.

9 Основные параметры переменного тока

Чтобы выбрать LDO для вашей системы, важно понимать основные требуемые параметры переменного тока. Выбранный вами LDO должен работать в диапазоне требуемых параметров переменного тока, чтобы обеспечить требуемую функциональность для конкретного приложения. Ниже приведены девять типичных параметров переменного тока, которые вам следует учитывать.

Регулирование линии постоянного тока

Регулирование линии постоянного тока определяется как результирующее изменение выходное напряжение при заданном изменении входного напряжения. Это измерение производится в условиях малой мощности. рассеивание.

Регулирование нагрузки постоянного тока

Постоянный ток регулирование нагрузки — это изменение выходного напряжения при статическом изменении выхода (нагрузки) Текущий.

Шумовое напряжение на выходе

Это Параметр представляет собой среднеквадратичное выходное шумовое напряжение, генерируемое только LDO (включая опорный шум напряжения, так как предполагается, что LDO имеет встроенный опорный сигнал) в заданном диапазоне частот (обычно от 10 Гц до 100 кГц) при постоянном выходной ток и чистое входное напряжение. Большая часть шума исходит от мерцания шум во внутреннем источнике опорного напряжения LDO.

Коэффициент подавления источника питания (PSRR)

PSRR является мерой того, насколько хорошо LDO отклоняет электрические сигналы. шум на входе источника питания путем измерения изменения выходного шумового напряжения.

Ток покоя

Ток покоя, также называемый током заземления, представляет собой ток, используемый для работы LDO, и не подается на нагрузку. измеряется когда LDO включен и ток на выходе/нагрузке равен нулю (0). Маленький ток покоя необходим для максимизации выходной эффективности LDO, снижения нагрева и увеличить срок службы батареи в приложениях с батарейным питанием.

Ток отключения

Ток отключения — это ток утечки через LDO, когда LDO отключен или выключен.

Время запуска или включения

Время запуска — это время между нарастающим фронтом разрешающий сигнал и выходное напряжение, достигающее 90% от его номинального значения.

Регулирование переходных процессов в линии

Параметр регулирования переходных процессов в линии обеспечивает измерение способности LDO поддерживать постоянное выходное напряжение с переходный шаг на входе.

Регулирование переходного режима нагрузки

Регулирование переходного режима нагрузки определяется как изменение выхода напряжение, возникающее в результате заданного динамического (ступенчатого) изменения выходного тока.
