Как правильно паять микросхемы в корпусах DIP и SOIC. Нужно ли использовать DIP-разъемы для защиты от перегрева. Преимущества и недостатки применения разъемов при пайке микросхем. Техника пайки и демонтажа микросхем без повреждений.
Техника пайки микросхем в корпусах DIP и SOIC

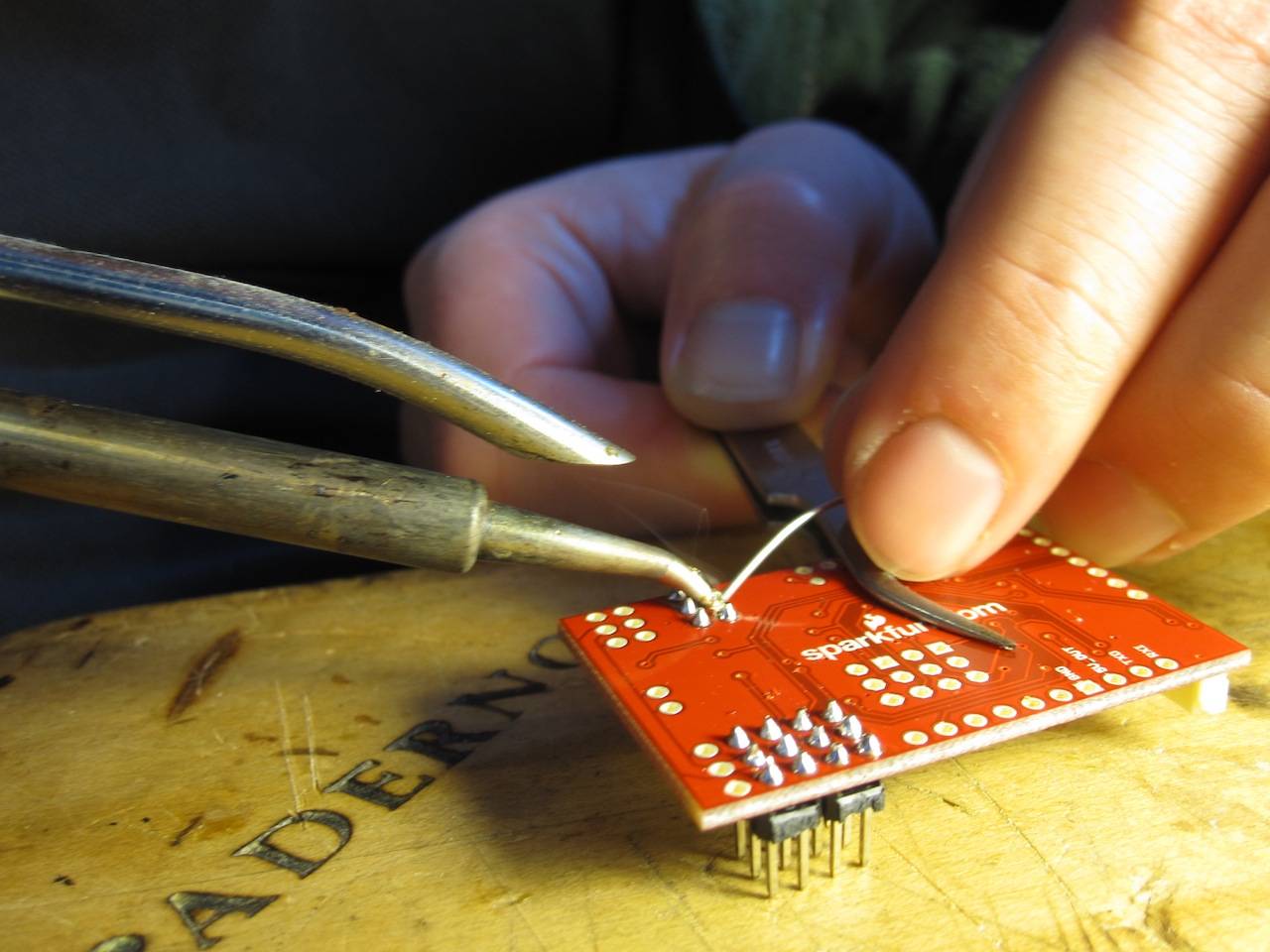

При пайке микросхем в корпусах DIP (Dual In-line Package) и SOIC (Small Outline Integrated Circuit) важно соблюдать правильную технику, чтобы избежать повреждения компонентов. Вот несколько ключевых советов:
- Используйте паяльник с регулировкой температуры и тонким жалом
- Применяйте флюс для облегчения пайки
- Паяйте каждый вывод не дольше 2-3 секунд
- Начинайте с припаивания угловых выводов для фиксации микросхемы
- Проверяйте качество пайки и отсутствие замыканий между выводами
При соблюдении этих правил риск повреждения микросхемы от перегрева минимален. Большинство современных микросхем достаточно устойчивы к кратковременному нагреву при пайке.
Нужно ли использовать DIP-разъемы для защиты микросхем?
Использование DIP-разъемов для установки микросхем имеет как преимущества, так и недостатки. Основные плюсы применения разъемов:
- Возможность легкой замены микросхемы без перепайки
- Защита чувствительных микросхем от перегрева при пайке
- Удобство при отладке и модификации схемы
Однако у разъемов есть и минусы:
- Дополнительная стоимость
- Риск плохого контакта из-за окисления
- Снижение надежности соединения по сравнению с пайкой
Для недорогих микросхем и законченных устройств прямая пайка предпочтительнее. Разъемы оправданы при работе с дорогими или редкими микросхемами, а также на этапе прототипирования.
Как правильно паять микросхемы в корпусе SOIC
Пайка микросхем в корпусе SOIC требует определенной аккуратности из-за малого шага выводов. Рекомендуемая техника:
- Нанесите флюс на контактные площадки платы
- Выровняйте микросхему и припаяйте два угловых вывода
- Проверьте правильность позиционирования
- Припаяйте остальные выводы, добавляя минимум припоя
- Проверьте отсутствие замыканий между соседними выводами
При аккуратной работе пайка SOIC-микросхем вполне выполнима вручную обычным паяльником. Для удобства можно использовать увеличительное стекло или микроскоп.
Демонтаж микросхем без повреждения платы
Если возникла необходимость демонтировать припаянную микросхему, есть несколько способов сделать это без повреждения печатной платы:
- Срезать выводы микросхемы и выпаивать их по отдельности
- Использовать специальный демонтажный фен для нагрева всех выводов
- Нагреть все выводы паяльником, добавив припой, и извлечь микросхему целиком
- Применить медную оплетку для удаления припоя с выводов
При демонтаже важно не перегреть плату и соседние компоненты. После удаления микросхемы нужно тщательно очистить контактные площадки от остатков припоя.
Когда стоит использовать DIP-разъемы
Применение DIP-разъемов для установки микросхем оправдано в следующих случаях:
- При работе с дорогостоящими или редкими микросхемами
- На этапе прототипирования и отладки устройства
- Если планируется частая замена или перепрограммирование микросхем
- При использовании особо чувствительных к нагреву компонентов
- Для упрощения ремонта в будущем
В серийных устройствах и при работе с недорогими микросхемами прямая пайка предпочтительнее из соображений надежности и стоимости.
Советы по выбору и использованию DIP-разъемов
Если вы решили использовать DIP-разъемы, вот несколько рекомендаций:
- Выбирайте качественные разъемы с позолоченными контактами
- Используйте разъемы с прецизионными контактами для чувствительных микросхем
- Припаивайте разъемы с соблюдением температурного режима
- Периодически очищайте контакты от окислов
- При частой замене микросхем используйте экстрактор во избежание повреждения выводов
Качественные разъемы при правильном использовании позволяют сохранить надежность соединения и упростить обслуживание устройства.
Альтернативы DIP-разъемам
Помимо классических DIP-разъемов существуют и другие варианты установки микросхем без пайки:
- Панельки с нулевым усилием вставки (ZIF-сокеты)
- Пружинные контакты для тестирования и программирования
- Разъемы для поверхностного монтажа (SMD)
Каждый тип имеет свои особенности и область применения. Выбор зависит от конкретной задачи, типа корпуса микросхемы и условий эксплуатации устройства.
