Паяльник что это такое. Паяльник: виды, устройство, применение и выбор инструмента для пайки

Что такое паяльник и как он работает. Какие виды паяльников существуют. Как устроен паяльник. Где применяются паяльники. Как правильно выбрать паяльник для разных задач. На что обратить внимание при покупке паяльника.

Что такое паяльник и принцип его работы

Паяльник — это ручной инструмент для пайки, используемый для соединения металлических деталей с помощью припоя. Основные компоненты паяльника:

• Нагревательный элемент
• Жало (наконечник)
• Корпус
• Ручка

Принцип работы паяльника заключается в нагреве жала до температуры плавления припоя (обычно 300-400°C). Нагрев происходит за счет преобразования электрической энергии в тепловую в нагревательном элементе. Расплавленный припой заполняет зазор между соединяемыми деталями и при остывании образует прочное соединение.

Основные виды паяльников

Существует несколько основных видов паяльников, различающихся по способу нагрева и конструкции:

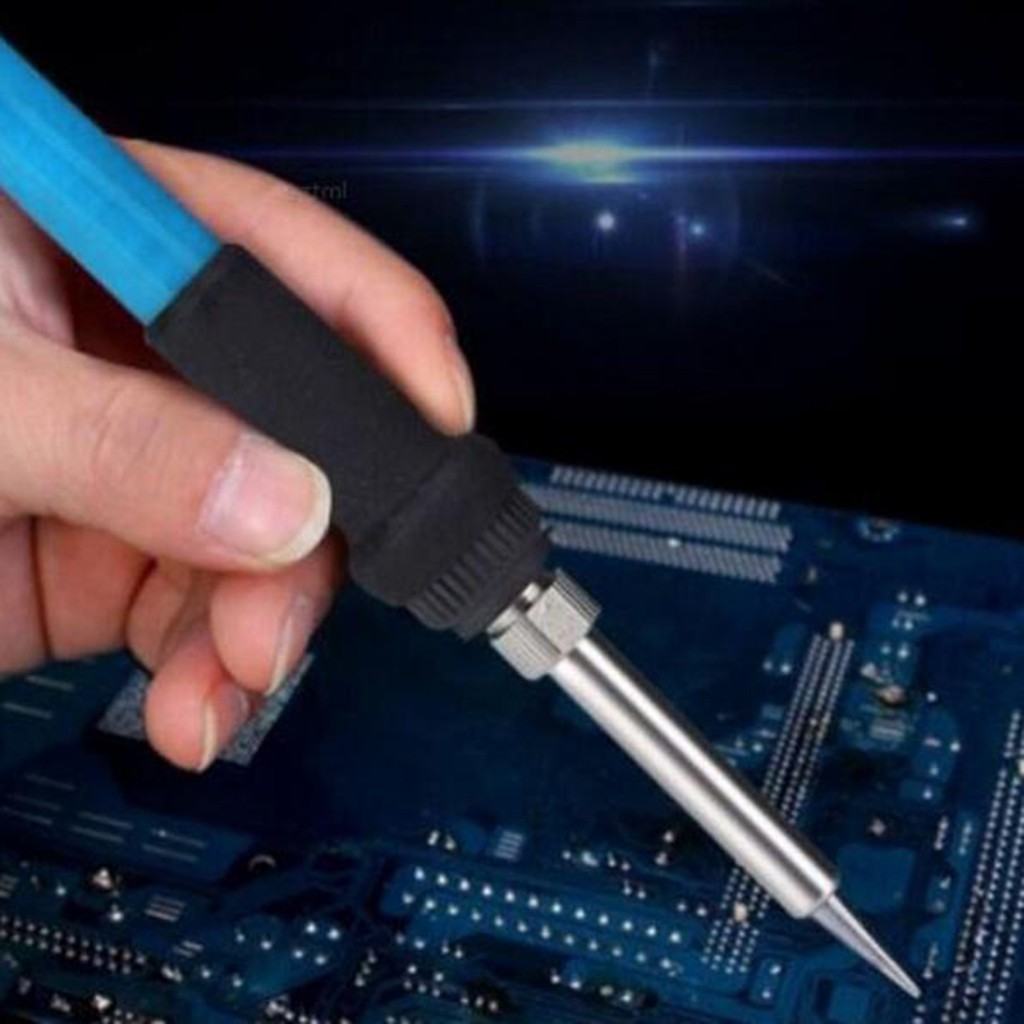

1. Электрические паяльники

Наиболее распространенный тип. Нагрев происходит за счет протекания электрического тока через нагревательный элемент. Подразделяются на:

• Нихромовые — с нагревателем из нихромовой проволоки
• Керамические — с нагревательным элементом из керамики
• Индукционные — нагрев происходит за счет вихревых токов

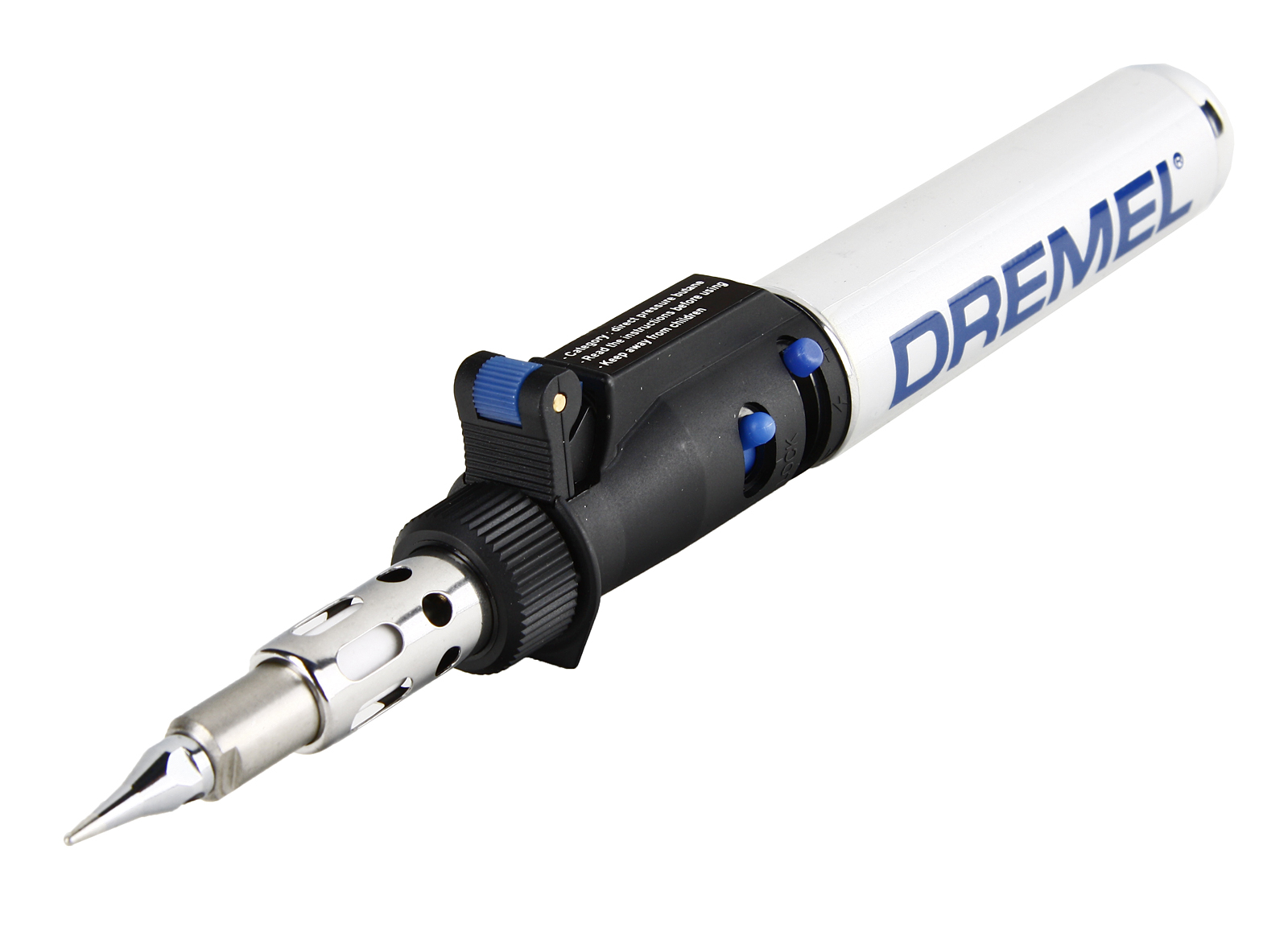

2. Газовые паяльники

Работают на сжиженном газе из встроенного баллончика. Автономны и мобильны. Температура регулируется подачей газа.

3. Импульсные паяльники

Быстро нагреваются при нажатии кнопки за счет пропускания большого тока через наконечник. Используются для точечной пайки.

4. Паяльные станции

Профессиональное оборудование с блоком управления и паяльником. Обеспечивают точный контроль температуры и дополнительные функции.

Устройство электрического паяльника

Типовая конструкция электрического паяльника включает следующие основные элементы:

• Нагревательный элемент (спираль из нихрома или керамический стержень)
• Жало (медный стержень с покрытием)
• Теплоизоляция (керамика, слюда)
• Корпус (металлическая трубка)
• Ручка (пластик или дерево)
• Шнур питания

Нагревательный элемент преобразует электрическую энергию в тепловую. Тепло передается на жало, которое нагревает припой. Теплоизоляция предотвращает нагрев корпуса и ручки.

Применение паяльников

Паяльники широко применяются в различных сферах:

• Электроника и радиотехника — монтаж и ремонт электронных устройств
• Электромонтаж — соединение проводов и кабелей
• Ювелирное дело — пайка мелких деталей из драгоценных металлов
• Сантехника — пайка медных труб
• Автосервис — ремонт электропроводки автомобилей
• Моделизм — сборка моделей
• Бытовой ремонт — мелкие ремонтные работы

Как выбрать паяльник

При выборе паяльника следует учитывать следующие параметры:

Мощность

От мощности зависит скорость нагрева и максимальная температура жала:

• До 30 Вт — для пайки мелких деталей в электронике
• 30-60 Вт — универсальные паяльники для бытового применения
• 60-100 Вт — для пайки крупных деталей
• Свыше 100 Вт — для пайки массивных деталей, например, в сантехнике

Регулировка температуры

Возможность регулировки температуры расширяет сферу применения паяльника. Особенно важна для пайки чувствительных электронных компонентов.

Тип жала

Форма и размер жала подбираются под конкретные задачи:

• Конусное — для точечной пайки
• Плоское — для пайки плоских поверхностей
• Клиновидное — универсальное

Эргономика

Удобная ручка, небольшой вес и хороший баланс обеспечивают комфортную работу в течение длительного времени.

Особенности работы с паяльником

При работе с паяльником важно соблюдать следующие правила:

• Использовать подставку для паяльника во избежание ожогов и повреждения поверхностей
• Очищать жало от окислов и остатков припоя с помощью специальной губки
• Применять флюс для лучшего растекания припоя
• Не допускать перегрева паяемых деталей
• Обеспечивать хорошую вентиляцию рабочего места
• Соблюдать правила техники безопасности при работе с электроприборами

Уход за паяльником

Правильный уход продлевает срок службы паяльника:

• Регулярно очищать жало от окислов
• Не допускать механических повреждений жала
• Хранить паяльник в сухом месте
• Периодически проверять целостность изоляции шнура питания
• При длительном хранении наносить на жало защитное покрытие

Безопасность при работе с паяльником

Работа с паяльником требует соблюдения мер безопасности:

• Использовать защитные очки
• Работать в хорошо вентилируемом помещении
• Не прикасаться к нагретым частям паяльника
• Отключать паяльник от сети после использования
• Хранить паяльник в недоступном для детей месте
• При пайке мелких деталей использовать пинцет

Соблюдение этих простых правил позволит безопасно и эффективно использовать паяльник для различных задач.

Паяльник. Виды и работа. Применение и как выбрать. Особенности

Паяльник – это достаточно простое, удобное и эффективное устройство. Оно применяется для соединения деталей из пластика и металла. Его часто используют при пайке проводов, монтаже труб, лужении или выжигании. Оно незаменимо при соединении мелких деталей. Изделие широко применяется не только в быту, но и во многих промышленных отраслях. Это производства, которые работают с электронными и электрическими схемами, пластиковыми трубами и рядом других изделий. Для каждого вида деятельности используют устройства с определенными характеристиками. Они выбираются с учетом вида пайки, применяемого припоя и соединяемых материалов.

Виды

Паяльник можно классифицировать по способу нагревания.

Нихромовые

Эти устройства выполнены с использованием нихромовой проволоки. Именно на нее подается напряжение для последующего выделения необходимого количество тепла. Ток может подаваться переменный либо постоянный. В наиболее простых типах нихромовых изделий спираль из проволоки наматывается на диэлектрический корпус. В нем установлен наконечник. Нихромовая спираль часто покрывается изолирующим материалом, чтобы снизить тепловые потери.

К плюсам подобного устройства относится низкая цена, неприхотливость и устойчивость к механическим воздействиям. Однако у этого устройства имеются минусы: долгое нагревание, возможность перегорания спирали, что существенно снижает срок службы изделия. Тем не менее, подобные модели находят применение для небольших работ.

Керамические

Эти устройства выполнены с использованием керамических стержней. При подаче тока к контактам стержня происходит его нагревание.

К плюсам подобного устройства можно отнести долгий срок службы, отсутствие риска перегорания в случае интенсивного применения, довольно быстрое нагревание. Тем не менее, подобные модели требуют использования только родных жал, а сами стрежни, выполненные из керамики, не терпят воздействия ударов.

Индукционные

Индукционная катушка является нагревателем жала. К плюсам подобного устройства можно отнести автоматическое поддержание требуемой температуры пайки, отсутствие термодатчиков, сложных контролирующих микросхем. В то же время подобные устройства могут поддерживать лишь заданную температуру, вследствие чего для разных случаев будут нужны совершенно разные жала.

Импульсные

Эти устройства выполнены с применением высокочастотного трансформатора, а также частотного преобразователя.

К плюсам подобных устройств можно отнести весьма быстрое нагревание, удобство применения. Вместе с тем есть и минусы: подобные устройства не подойдут для длительных работ.

Конструктивно подобные устройства могут быть:

• Стержневыми. Они являются традиционными видами устройств. Изделия выполняются в форме стержня. Рукоятка имеет рабочую часть с жалом. Такие изделия хороши для выполнения работ с мелкими деталями.
• Пистолетные. Такие изделия широко используются при работах с электрическими проводами.

• Паяльные станции. Это наиболее сложные изделия, которые состоят из рабочего элемента и блока управления. По своим характеристикам они могут быть;

— инфракрасными – работает посредством инфракрасного нагревания;

— термовоздушными – нагревание выполняется посредством нагревания воздушных масс;

— цифровыми — нагревание выполняется посредством понижения трансформаторного напряжения. Указанные устройства идеальны для выполнения точных работ, к примеру, при ремонте электрических плат.

Также эти устройства делятся на следующие группы:

• С непрерывным нагревом.
• С периодическим нагревом.
• Абразивные.
• Ультразвуковые.

Устройство паяльника

Медный стержень нагревается посредством нагревателя, выполненного из спирали из нихрома. Это может быть и специальная керамика, которая проводит ток. При использовании нихромового нагревателя в изделии мощность определяется сечением проволоки. Стержень является важной частью изделия, ведь именно этот конец соприкасается с расплавляемым материалом. Поэтому его часто именуют жалом.

Стержень устанавливается в металлической трубке. Для изолирования нагревающего элемента применяется обмотка из изоляционного материала. В качестве него может быть использована слюда либо стеклоткань. Нить из нихрома обматывается сверху. В держателе устройства просверливается канал, через который проводится электрический шнур. Именно через него подается ток для питания изделия. Держатель производится из термостойкого пластика или деревянного материала.

Принцип действия

Паяльник имеет довольно простой принцип работы. При включении устройства в электрическую сеть ток направляется на спираль, выполненную из нихрома. Благодаря значительному сопротивлению нихромового элемента выделяется большое количество тепла. Оно передается на стержень из меди. Стержень обычно нагревается до температуры в пределах 300-350 градусов по Цельсию. Жало устройства (стержень из меди) плавит припой, а также нагревает спаиваемые детали.

Другие виды устройств имеют схожий принцип действия:

• В импульсных паяльниках первоначально преобразователь повышает частоту напряжения (18-40 кГц). После высокочастотный трансформатор понижает напряжение до рабочего для паяльника. Наконечник подключен к вторичной трансформаторной обмотке, что позволяет пропустить через него наибольшие токи и обеспечить мгновенное нагревание. Указанное нагревание осуществляется лишь в момент нажима на клавишу запуска, в остальное время происходит остывание;
• Индукционные устройства выполнены с применением катушки индуктора. Изделие снабжено наконечником, на него нанесено покрытие из ферромагнитов. Именно при помощи него образуется магнитное поле, обеспечивающее разогревание сердечника. При достижении требуемой температуры, нагревание прекращается. В случае же понижения температуры нагревание начинается вновь. Это вызвано ферромагнитными свойствами данного устройства.

Применение

Паяльник

 находит весьма широкое применение:

• Устройства небольшой мощности (до 40 Вт) применяются для пайки компонентов электроники с использованием припоев на оловянно-свинцовой основе.
• Паяльные устройства являются незаменимым устройством для электромехаников и электромонтажников.
• Электропаяльники большей мощности (от 100 Вт) применяются для пайки и лужения деталей большой массы.
• Для работы с мелкими деталями в производствах, связанных с выпуском и ремонтом микросхем, чаще всего применяют станции и импульсные устройства.
• Паяльные устройства также применяются в различных производствах, мастерских и быту при проведении операций пайки. Чаще всего их используют для соединения электропроводов, трубопроводов и так далее.

Как выбрать

• Паяльник необходимо подбирать с учетом того, какие детали необходимо запаять. В большинстве случаев эти изделия используются для удлинения проводов, пайки разъемов антенн или несложных схем и так далее. Для указанных работ подойдет изделие мощностью в пределах 25-40 Вт. Подобные устройства выделяются невысокой ценой. Однако они имеют ограниченное применение.Для профессиональных задач следует выбирать специализированные паяльники с высокой мощностью и функцией регулирования температуры пайки.
• Для выполнения работ с массивными деталями, к примеру, пайки радиаторов, следует выбирать устройства мощностью в пределах 100-200 Вт. Для распайки резисторов рекомендуется использовать керамические устройства с мощностью 3-10 Вт с никелевым наконечником.
• При подборе также необходимо обратить внимание на форму и материал жала. Немалое значение будут иметь и габариты устройства. Устройство с прямым термостойким наконечником считается наиболее простым и универсальным. Жало рекомендуется выбирать из медного материала, ведь его легче чистить.
• Устройство для дома лучше подбирать со спиральным нагревателем. Варианты с нагревателем из керамики более капризны. К тому же они стоят на порядок больше.
• Для частой работы с микросхемами следует использовать устройства мощностью до 20 Вт. В комплекте к ним должны идти тонкие жала. Рекомендуется присмотреться к изделиям с функцией регулирования температуры.

Как не стоит использовать паяльник

• Если Вы кому-то дали в долг и этот человек не отдает его, то паяльник, конечно, может помочь. Однако лучше все-таки обойтись без него. В противном случае могут возникнуть проблемы с законом.
• Не стоит макать устройство в воду. Это чревато не только поражением электрическим током, но и выходом изделия из строя. У него может треснуть наконечник или сгореть обмотка. В итоге будет нужно отправиться в магазин за новой покупкой.
• Не стоит оставлять без внимания включенный паяльник. Имеется большой риск возникновения пожара.

Похожие темы:

Паяльник — это… Что такое Паяльник?

Паяльник

Пая́льник — ручной инструмент, применяемый при лужении и пайке для нагрева деталей, флюса, расплавления припоя и внесения его в место контакта. Рабочая часть паяльника нагревается пламенем (например от паяльной лампы) или электрическим током.

Разновидности

Паяльники с периодическим нагревом

• Молотковые и торцевые паяльники представляют собой массивный рабочий наконечник, закрепленный на относительно длинной металлической рукоятке, длина которой обеспечивает безопасность в обращении с инструментом. Для выполнения нестандартных работ паяльники подобного типа снабжаются фасонными наконечниками. Нагрев этих паяльников осуществляется внешними источниками тепла. Это наиболее старый вид паяльников (существовали ещё в античное время).
• Дуговой паяльник — нагрев паяльника осуществляется электрической дугой, периодически возбуждаемой между угольным электродом, помещенным внутри паяльника и наконечником. Дуговой паяльник массой 1 кг нагревается до температуры 500 °C при напряжении 24 В в течение 3 мин, потребляемая мощность 1,5-2,0 кВт.

Паяльники с постоянным нагревом

• Электропаяльники Паяльники имеющие встроенный электронагревательный элемент, работающий от осветительной сети, от понижающего трансформатора либо от аккумуляторов.
• Газовые— паяльники со встроенной газовой горелкой (горючий газ подаётся из встроенного баллончика или, реже, из внешнего источника).
• Паяльники, работающие на жидком топливе —
• Термовоздушные — в них нагрев детали происходит путем обдува её горячим воздухом. В этом он напоминает промышленный фен, но в отличие от него используется тонкая струя воздуха.
• Инфракрасные — нагревают деталь с помощью инфракрасного излучения

Области применения

Электропаяльники малой мощности (5—40 Вт) обычно используются для пайки электронных компонентов при помощи легкоплавких оловянно-свинцово-сурьмяных припоев; это основной инструмент электроника и электромеханика. Мощные электропаяльники (100 и более Вт) используются для пайки и лужения массивных деталей.

Паяльные станции

При сборке электроприборов и электронных устройств в промышленности используются паяльные станции, предоставляющие дополнительные возможности для пайки, например регулировку (в том числе термостатирование) температуры жала, пайку горячим воздухом или ИК-излучением и т.

 п.

Устройство стержневого паяльника

Бытовые электропаяльники представляют собой тонкую металлическую трубку, с одной стороны которой находится термостойкая пластмассовая или деревянная ручка, с другой — сменный медный стержень («жало»), заточенный на конце под конус или двугранный угол. Конец жала залуживается. Внутри трубки находится электроизолированный (с помощью керамики или слюды) нагревательный элемент — провод из нихрома или другого сплава с высоким удельным сопротивлением, подключенный к токоведущему шнуру, проходящему сквозь ручку и подключаемому к сети или понижающему трансформатору или к диммеру.

Работа со стержневым паяльником

Для приведения паяльника в рабочее состояние необходимо включить его и дождаться нагревания конца жала до температуры плавления припоя (около 5—6 минут). Перед процессом пайки на соединяемое место следует нанести флюс для лучшего смачивания поверхности металла припоем. В качестве флюса для пайки мелких медных деталей часто используется канифоль.

Для других металлов могут использоваться иные флюсы, например, ортофосфорная кислота. Категорически запрещено применение активных флюсов для пайки печатных плат или радиодеталей: для электроники можно использовать только канифоль или спирто-канифольный флюс.

Интересно, что при первом включении такой паяльник даёт дым и характерный запах, проходящие через пару минут. Это не является неисправностью и происходит из-за выгорания клейкой ленты или клейкого слоя, которым были склеены листы слюды при намотке нагревателя.

Рабочий ток и рабочая температура жала паяльника со временем падают, так как происходит испарение нагревательной проволоки и переход её в окисел, что вызывает уменьшение её диаметра. Для компенсации этого, диаметр проволоки изначально немного увеличивают, а для поддержания температуры в норме, для ответственных паек, используют внешний реостат (регулятор мощности).

Импульсный паяльник

Паяльник-пистолет устройство паяльного пистолета

Или паяльник с открытым нагревателем — одна из разновидностей бытового паяльника, появившаяся в СССР ещё в 1970-е годы, представляют собой прибор в форме пистолета, на конце которого находятся 2 электрических контакта и подсветка. На контакты закрепляется нагревательный элемент. Внутри находится трансформатор, понижающий сетевое напряжение до нескольких вольт, которое подводится к контактам. Нагревается такой паяльник за 10 секунд. Современные паяльники вместо лампочки накаливания имеют LED-подсветку.

Такие паяльники очень удобны для разогрева шурупов, если они не выкручиваются.

Интересные факты

• в СССР имелась в продаже специальная насадка на жало паяльника, которой можно было производить резку и сварку например полиэтиленовой плёнки.

Паяльник — это… Что такое Паяльник?

Паяльник

Пая́льник — ручной инструмент, применяемый при лужении и пайке для нагрева деталей, флюса, расплавления припоя и внесения его в место контакта. Рабочая часть паяльника нагревается пламенем (например от паяльной лампы) или электрическим током.

Разновидности

Паяльники с периодическим нагревом

• Молотковые и торцевые паяльники представляют собой массивный рабочий наконечник, закрепленный на относительно длинной металлической рукоятке, длина которой обеспечивает безопасность в обращении с инструментом. Для выполнения нестандартных работ паяльники подобного типа снабжаются фасонными наконечниками. Нагрев этих паяльников осуществляется внешними источниками тепла. Это наиболее старый вид паяльников (существовали ещё в античное время).
• Дуговой паяльник — нагрев паяльника осуществляется электрической дугой, периодически возбуждаемой между угольным электродом, помещенным внутри паяльника и наконечником. Дуговой паяльник массой 1 кг нагревается до температуры 500 °C при напряжении 24 В в течение 3 мин, потребляемая мощность 1,5-2,0 кВт.

Паяльники с постоянным нагревом

• Электропаяльники Паяльники имеющие встроенный электронагревательный элемент, работающий от осветительной сети, от понижающего трансформатора либо от аккумуляторов.
• Газовые— паяльники со встроенной газовой горелкой (горючий газ подаётся из встроенного баллончика или, реже, из внешнего источника).
• Паяльники, работающие на жидком топливе —
• Термовоздушные — в них нагрев детали происходит путем обдува её горячим воздухом. В этом он напоминает промышленный фен, но в отличие от него используется тонкая струя воздуха.
• Инфракрасные — нагревают деталь с помощью инфракрасного излучения

Области применения

Электропаяльники малой мощности (5—40 Вт) обычно используются для пайки электронных компонентов при помощи легкоплавких оловянно-свинцово-сурьмяных припоев; это основной инструмент электроника и электромеханика. Мощные электропаяльники (100 и более Вт) используются для пайки и лужения массивных деталей.

Паяльные станции

При сборке электроприборов и электронных устройств в промышленности используются паяльные станции, предоставляющие дополнительные возможности для пайки, например регулировку (в том числе термостатирование) температуры жала, пайку горячим воздухом или ИК-излучением и т. п.

Устройство стержневого паяльника

Бытовые электропаяльники представляют собой тонкую металлическую трубку, с одной стороны которой находится термостойкая пластмассовая или деревянная ручка, с другой — сменный медный стержень («жало»), заточенный на конце под конус или двугранный угол. Конец жала залуживается. Внутри трубки находится электроизолированный (с помощью керамики или слюды) нагревательный элемент — провод из нихрома или другого сплава с высоким удельным сопротивлением, подключенный к токоведущему шнуру, проходящему сквозь ручку и подключаемому к сети или понижающему трансформатору или к диммеру.

Работа со стержневым паяльником

Для приведения паяльника в рабочее состояние необходимо включить его и дождаться нагревания конца жала до температуры плавления припоя (около 5—6 минут). Перед процессом пайки на соединяемое место следует нанести флюс для лучшего смачивания поверхности металла припоем. В качестве флюса для пайки мелких медных деталей часто используется канифоль. Для других металлов могут использоваться иные флюсы, например, ортофосфорная кислота. Категорически запрещено применение активных флюсов для пайки печатных плат или радиодеталей: для электроники можно использовать только канифоль или спирто-канифольный флюс.

Интересно, что при первом включении такой паяльник даёт дым и характерный запах, проходящие через пару минут. Это не является неисправностью и происходит из-за выгорания клейкой ленты или клейкого слоя, которым были склеены листы слюды при намотке нагревателя.

Рабочий ток и рабочая температура жала паяльника со временем падают, так как происходит испарение нагревательной проволоки и переход её в окисел, что вызывает уменьшение её диаметра. Для компенсации этого, диаметр проволоки изначально немного увеличивают, а для поддержания температуры в норме, для ответственных паек, используют внешний реостат (регулятор мощности).

Импульсный паяльник

Паяльник-пистолет устройство паяльного пистолета

Или паяльник с открытым нагревателем — одна из разновидностей бытового паяльника, появившаяся в СССР ещё в 1970-е годы, представляют собой прибор в форме пистолета, на конце которого находятся 2 электрических контакта и подсветка. На контакты закрепляется нагревательный элемент. Внутри находится трансформатор, понижающий сетевое напряжение до нескольких вольт, которое подводится к контактам. Нагревается такой паяльник за 10 секунд. Современные паяльники вместо лампочки накаливания имеют LED-подсветку.

Такие паяльники очень удобны для разогрева шурупов, если они не выкручиваются.

Интересные факты

• в СССР имелась в продаже специальная насадка на жало паяльника, которой можно было производить резку и сварку например полиэтиленовой плёнки.

Паяльники. Виды и особенности. Как выбрать и устройство

Для многих людей паяльники считаются устройством с нагревателем из спирали. Хотя имеется множество типов паяльников, которые отличаются видом энергии потребления, способами преобразования в тепло и методами передачи тепла к месту пайки.

Наиболее распространены известные устройства, работающие от электричества – электропаяльники.

Виды паяльников

Электропаяльники с нагревателем из нихрома

Выполнены с нихромовой спиралью. Через нее проходит электрический ток. У инновационных моделей паяльников существует контроль нагрева наконечника с помощью термодатчика, который подает сигнал, чтобы вовремя отключить спираль, когда температура достигла рабочего режима. Термодатчик выполнен по принципу термопары.

Электропаяльники с нагревателем из нихрома имеют несколько разных исполнений. Простые паяльники имеют в конструкции нихромовую спираль. Она намотана на корпус из изоляционного материала. Внутри вставлен нагревающийся стержень. В конструкциях, более продвинутых нихром встроен в изоляторы, которые уменьшают потерю тепла, увеличивают теплоотдачу.

Есть варианты с нагревателями из нихрома, помещенного внутрь изоляционного материала белого цвета. Этот элемент иногда принимают за керамический нагреватель. Производители пользуются этим, чтобы оказать влияние на выбор покупателем паяльника.

Керамические

Существуют также конструкции паяльников, у которых нагреватель керамический, в виде стержня. Он нагревается от подведенного напряжения к его контактам. Такие нагреватели признаны, как более совершенные. Они имеют свои достоинства: быстрый нагрев, повышенный срок службы (если к нему бережно относиться), широкий интервал мощности и температуры.

Паяльник индукционного типа

В этом устройстве стержень нагревается индукционной катушкой. Наконечник выполнен с покрытием из ферромагнитного материала. В этом материале катушка образует магнитное поле, от которого наводится ток, нагревающий сердечник паяльника.

Когда температура достигла необходимого значения, ферромагнитное покрытие уже не имеет магнитных свойств, вследствие чего сердечник больше не нагревается. Когда температура понизится до определенного значения, то ферромагнитные свойства покрытия вновь восстанавливаются, снова начинается нагревание сердечника. Так осуществляется автоподдержание температуры сердечника паяльника в диапазоне работы, не используя датчик или электронное управление.

Импульсные паяльники

Такой тип паяльников относится к особой категории. Порядок их включения таков: нажимают кнопку пуска и держат ее в нажатом состоянии. Наконечник паяльника быстро нагревается, за несколько секунд, достигает рабочей температуры. Осуществляется пайка необходимого места. После пайки кнопка выключается, происходит охлаждение паяльника.

В импульсных паяльниках российского производства работает схема следующего исполнения. В электрическую цепь включен медный провод (он же является наконечником). Схема состоит из трансформатора высокой частоты, частотного преобразователя, повышающего частоту напряжения сети до 40 кГц. Трансформатор уменьшает напряжение сети до рабочего значения. Сердечник паяльника закреплен к токосъемнику вторичной катушки трансформатора. Это дает возможность образования в нем значительного тока, быстрого нагрева. Инновационные паяльники оснащены регуляторами ступеней температуры и мощности, которые позволяют паять как крупные детали, так и элементы мелкой электроники.

Газовые паяльники

Они принадлежат автономным приборам. Применяются в любых местах. Это является их основным преимуществом. Нагрев жала паяльника происходит от газового пламени. В паяльник встроен баллон с газом, который можно самостоятельно заправить от баллончика для зажигалок. Если отсоединить от такого паяльника насадку, то он может выполнять функции газовой горелки.

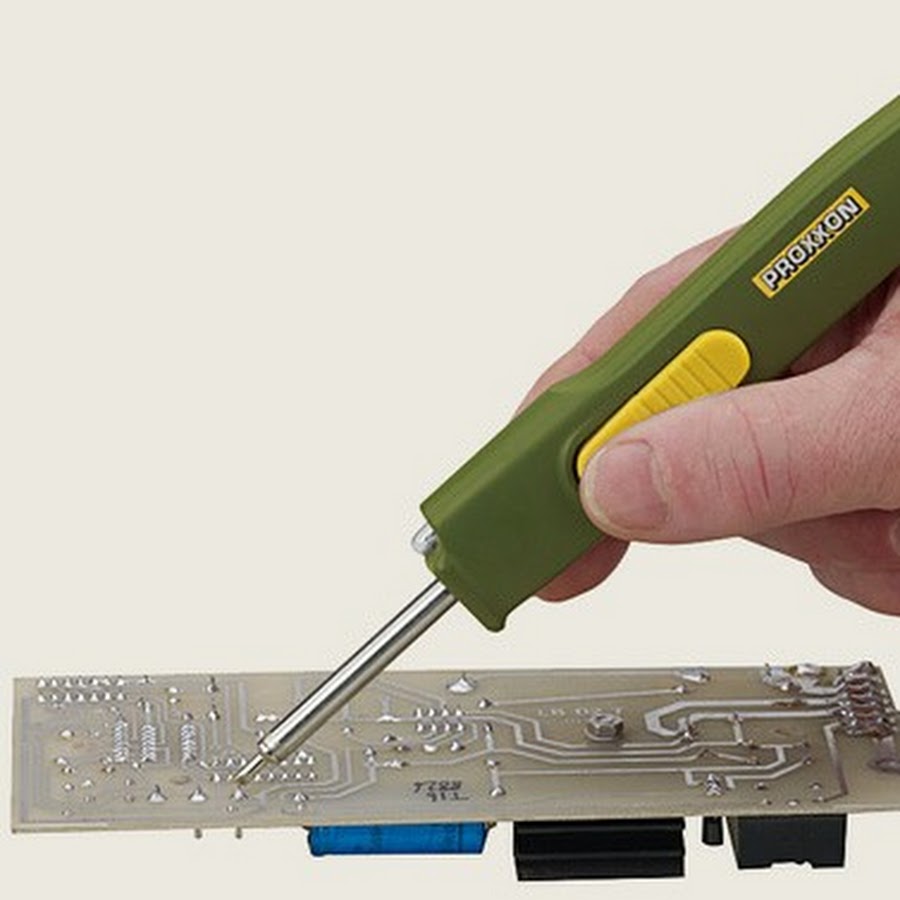

Паяльник на аккумуляторе

Это устройство также относится к автономным инструментам. Оно имеет маленькую мощность, до 15 ватт, служит для пайки электронных мелких деталей.

Паяльные станции

Существует два вида паяльных станций. Это инфракрасный тип и термовоздушные станции. Они не так распространены, но имеют свои преимущества.

Термовоздушное исполнение паяльных станций оснащено нагревом зоны пайки от напора горячего воздуха, который выходит из паяльного сопла. Они напоминают фены, выходящий воздух которых поступает из сопла. Компрессорные и турбинные паяльные станции отличаются способами образования давления воздуха. У термовоздушных в корпусе паяльника расположен электромотор с крыльчаткой, который подает поток воздуха. В станциях компрессорных давление образуется компрессором с диафрагмой. Компрессор также расположен в корпусе станции.

Инфракрасное исполнение станций производит нагрев излучением инфракрасных волн. Нагревающаяся зона может иметь размер 10-60 мм. Ее размеры определяются регулировочной системой окна инфракрасного излучателя. Разную форму окна получают, применяя отражающую ленту, сделанную из фольги. Она закрывает участки электронной платы, которые не нужно нагревать.

Как выбирать паяльники

Паяльник нужно выбирать исходя из его параметров по температуре и мощности, а также условий применения, личными требованиями пользователя. Если необходимо пользоваться паяльником там, где отсутствует электричество, то приобретают автономные типы паяльников, это аккумуляторные или газовые. Инфракрасные и термовоздушные станции пайки применяются чаще для особых работ для пайки деталей электроники. Электропаяльники с импульсным нагревом имеют высокую скорость работы, широко распространены среди людей, не любящих ждать долгого нагрева.

Можно выделить некоторые критерии выбора паяльника:

• Мощность. Необходимая мощность паяльника выбирается в зависимости от типа выполняемых работ. Если нужен для припаивания электронных деталей, то лучше подойдет мощность до 25 ватт. Можно применить устройство и с мощностью 40 ватт, но тогда на жало придется намотать медную проволоку или сделать насадку. Для лужения и пайки толстых проводов, а также удаления припоя он также является оптимальным выбором.

При более объемных работ по пайке массивных и жестяных деталей со значительным отводом тепла лучше приобрести паяльник мощностью от 100 до нескольких сотен ватт. Для таких целей хорошо подходит паяльник молоткового типа.

• Термостабилизация. Для профессиональных пайщиков самым удобным видом паяльника стал образец с термостабилизацией, который повышает удобство работы, скорость и качество пайки. Для обычных любителей, которые изредка занимаются пайкой, такая модель также является удобной, так как на ней можно выставить необходимую температуру с автоматическим ее поддержанием. Лучше, чтобы на паяльнике была возможность точной установки температуры, а не просто верхнего и нижнего предела. Вместо регулировки температуры может предлагаться изменение мощности, которая не имеет связи с температурой. Без нагрузки и отдачи тепла паяльники будут перегреваться, а при хорошей теплоотдаче во время пайки, температуры может не хватить для работы. Регулятор мощности для паяльника выполняют на основе диммера.
• Жало. Важным делом при выборе паяльника является наличие возможности менять различной конфигурации жала. Если сердечник паяльника сделан из меди, то конфигурацию жала можно легко выполнить любой формы, если заточить его. Можно также вместо заточки сплющить его молотком. А если сердечник покрыт несгораемым материалом (никелем или другим металлом), то точить его не рекомендуется. Поэтому при решении выбора паяльника нужно спросить у продавца о комплектации его запасными жалами.

Жала, покрытые никелем, не дают доступа к меди. Электрические паяльники с такими жалами требуют аккуратного обращения, не допускать перегрева.

Покрытие может оказаться недостаточным по качеству.

Формы наконечников существуют самые различные: конусообразные, в виде иглы, со скошенной кромкой, в виде отвертки и т.д. Каждая форма подходит для своего вида работ. Универсальными формами являются жала, заточенные под отвертку. Они подходят для многих типов работ. Припой на них хорошо держится. За счет значительной площади скоса можно быстро нагревать деталь для пайки.

Изготовители паяльников советуют применять родные жала, которые входят в комплект керамических нагревателей, так как при замене наконечников на детали других производителей нарушается режим температуры работы нагревателя, что обуславливает его поломку.

• Нихромовый или керамический. Некоторые любители, часто занимающиеся пайкой радиодеталей, могут дать конкретные рекомендации и советы по своему опыту применения таких устройств, с различными видами нагревателя.

Преимущества нихромовой проволоки в качестве нагревателя: невысокая стоимость, меньше, чем у керамической модели, не опасны падения и удары. Недостатки: медленный нагрев, ограниченный срок службы, так как постепенно при работе проволока сгорает. Но это происходит только при долгом ежедневном применении. Если паять изредка, то нихромовая проволока не будет сгорать.

Преимуществом керамического нагревательного элемента является долговечность. При бережной аккуратной работе паяльник будет служить много лет. Скорость его нагревания выше нихрома. Из недостатков можно назвать опасность поломки при ударе или падении. Паяльник работает только со своими родными жалами.

Похожие темы:

Все о паяльниках. Устройство, виды, параметры выбора

Пайка микросхем, проводов, пластиковых и металлических деталей, выжигание… Все это осуществляется с помощью знакомого всем инструмента – паяльника. Он незаменим, когда нужно соединить мелкие детали путем нагрева – это известно всем. А вот чем отличается керамический паяльник от нихромового, в чем особенность импульсной модели и что такое паяльная станция – знает далеко не каждый. Наша статья поможет разобраться.

Содержание:

1. 1. Принцип работы паяльника
2. 2. Основные виды инструментов
3. 3. Какая модель подойдет вам?

Возможно, вас удивит тот факт, что способ соединения материалов путем пайки был известен человечеству уже 5000 лет назад. Мелкие металлические детали соединялись за счет расплавления под воздействием высоких температур. Это широко использовали ювелиры, оружейники и другие мастера. Примитивные инструменты для пайки представляли собой ручные приспособления с узким металлическим наконечником, который нагревали на открытом огне. В начале XX века появился специальный электроинструмент под названием «паяльник». Что он собой представляет? Расскажем подробнее.

Принцип работы паяльника

Инструмент преобразует электрическую энергию в тепловую и передает тепло в зону пайки. Встроенный внутри нагревательный элемент накаляет рабочую часть – жало, при этом температура нагрева может достигать 400 – 450 °С. При воздействии на обрабатываемую поверхность раскаленный  наконечник расплавляет припой, а он уже – соединяемые детали. При застывании расплавленной субстанции происходит их  фиксация.

Выбирая паяльник, следует учесть, что по типу питания они бывают сетевые и аккумуляторные. Первые требуют подключения к электросети и используются в мастерских, быту, на производстве. Есть модели не только со стандартным напряжением 220 В, но и рассчитанные на работу с пониженным напряжением 12, 24 В и т.д. (питаются от понижающего трансформатора). Аккумуляторные имеют встроенные элементы питания, поэтому не привязаны к месту работы – это очень удобно, когда нужно быстро припаивать изделия в разных местах. Находят применение в ремонте музыкальной аппаратуры,  автомобилей и электромонтажных работах. Но время функционирования аккумуляторных паяльников ограничено зарядом батареи, поэтому используют их для периодических задач. Когда пайка занимает большую часть процесса, например, при работе с микросхемами, необходим сетевой инструмент.

Основные виды инструментов

Хотите купить паяльник для работы или личного пользования? Не стоит приобретать первый попавшийся. Ведь нужно подходить к вопросу выбора с умом. Для простых задач, например, соединения пары проводов или оторвавшегося пластикового элемента, нужен один инструмент, для сложных – типа пайки микросхем и радиоаппаратуры – другой. Зная особенности разных видов паяльников, вы сможете выбрать подходящий для себя.

По принципу нагрева различают

• Нихромовые – такие инструменты имеют нихромовую проволоку, через которую передается ток. Он может быть переменный сетевой либо постоянный или переменный от трансформатора при работе с низким напряжением. У самых простых моделей проволочная спираль намотана на корпус, внутри которого есть наконечник (при этом корпус не проводит ток). Также нихромовый элемент может быть помещен в изоляторы, уменьшающие потери тепла. Преимущества: доступная стоимость, неприхотливость к условиям использования, стойкость к ударам. Недостатки: долго нагревается, время службы сокращается из-за сгорания спирали. Такие модели подходят для нечастых работ, когда не важна высокая производительность.
• Керамические – в таких инструментах применяются керамические стержни, которые нагреваются от контактов, находящихся под напряжением. Преимущества: долговечность, возможность интенсивного использования без риска перегорания, быстрый нагрев. Недостатки: керамический стержень боится ударных воздействий, прихотлив к использованию оснастки – нужны только родные жала.
• Индукционные – эти паяльники оснащены катушкой индуктора. На наконечнике присутствует ферромагнитное покрытие, в котором создается магнитное поле – в результате осуществляется разогрев сердечника. Когда температура достигает рабочего значения, нагрев прекращается, а при снижении температуры возобновляется за счет восстановления ферромагнитных свойств. Преимущества: температура нагрева поддерживается автоматически, не требуется термодатчика и сложной электроники для контроля. Недостатки: поскольку инструмент поддерживает температуру по точке Кюри, для разных температур нагрева нужны свои жала.
• Импульсные – как правило, в такие устройства входит частотный преобразователь и высокочастотный трансформатор, и жало тоже является частью цепи. Сначала происходит повышение частоты напряжения, затем снижение данного значения до рабочего. Наконечник фиксируется на токосъемниках вторичной обмотки трансформатора – это обеспечивает прохождение через него больших токов и мгновенный нагрев. Причем он происходит только при нажатии и удерживании пусковой клавиши инструмента, после ее отпускания рабочая часть остывает. Преимущества: быстрый разогрев, удобство работы с мелкими и крупными элементами за счет регулировки мощности. Недостатки: такие устройства не предназначены для продолжительного цикла работ.

По конструкции различают

• Стержневые – традиционный тип паяльников. Инструмент имеет прямую конструкцию в виде стержня. В длинной рукоятке закреплена рабочая часть с жалом. Удобны для работы в труднодоступных местах и пайки мелких элементов.
• Пистолеты – у таких моделей рабочая часть расположена под углом в 90º относительно рукоятки. Используются при проведении ремонтных и электромонтажных работ.
• Паяльные станции – сложные устройства, состоящие из рабочего инструмента и соединенного с ним блока управления. Станции различаются по принципу работы: у инфракрасных пайка происходит за счет инфракрасного излучения, у термовоздушных – за счет струи нагретого воздуха,  у цифровых – за счет понижения напряжения с помощью трансформатора. Последние идеально подходят для работы с чувствительными к статическому напряжению микросхемами: пайка при пониженном напряжении исключает риск повреждения платы. В таких моделях предусмотрено точное поддержание температуры нагрева.

Что выбрать? Решайте исходя из предстоящих задач. После того как вы определитесь с типом паяльника, следует учесть еще несколько важных характеристик, а также узнать о возможностях инструмента.

Какая модель подойдет вам?

В первую очередь нужно определиться с мощностью устройства. Если вы хотите паять электронные компоненты, достаточно модели мощностью до 30 Вт. К примеру, беспроводной паяльник на батарейках ЗУБР мощностью в 6 Вт подойдет для пайки электрокомпонентов проводки автомобиля, нечастых электромонтажных работ в быту, гараже и т.д. Большая мощность не нужна и при работе с микросхемами – для таких целей можно использовать модель СВЕТОЗАР SV-55300-30 мощностью в 30 Вт. Чтобы паять толстые провода или заниматься лужением,  выбирайте мощное устройство – до 100 – 150 Вт, например, паяльник СВЕТОЗАР для лужения (100 Вт). Если вам нужен инструмент для быстрого расплавления твердых материалов, таких как стекло, чугун, сталь, рекомендуем модель мощностью свыше 150 Вт, например, паяльный пистолет Sturm SI2321C на 200 Вт.

Также важно учесть при выборе температуру нагрева. Максимальное значение может достигать 400 – 450 °С. Однако столь высокая температура нужна не во всех случаях. Именно поэтому у мастеров пользуются популярностью паяльники с возможностью регулировки рабочей температуры, например, в пределах от 100 до 400 °С. Инструмент можно настроить на плавление конкретного вида материала. У многих современных устройств есть термодатчик, который контролирует процесс нагрева и помогает поддерживать температуру на одном уровне. Время нагрева до рабочей температуры, как правило, составляет 4 – 6 минут.

Еще один важный аспект выбора – это тип жала паяльника. Прежде всего учитывайте его форму: существуют наконечники в виде конуса, иглы, стержня со скошенной кромкой, отвертки и т.д. Последний вид является универсальным, так как отлично подходит для удерживания припоя и имеет достаточную площадь рабочей части для прогрева. Если наконечник медный, путем заточки ему можно самостоятельно придать любую форму. Существуют несгораемые жала, которые покрыты защитным металлом, например, никелем. Обработке такие элементы не подлежат, поэтому необходимо сразу выбирать наконечники нужной формы или покупать паяльник с набором сменной оснастки. Стоит отметить, что никелированные жала служат дольше, так как медь внутри них не плавится. Однако такие изделия нельзя перегревать и подвергать ударным воздействиям.

Обратите внимание на комплектацию инструмента. Хорошо, если в набор входят наконечники, припой, флюс. Также пригодится кейс для хранения и переноски. Паяльные станции дополняются держателем, лупой, отсеком для очистки наконечника.

Выбирайте паяльник в нашем интернет-магазине! У нас вы подберете подходящую по параметрам модель, а также сможете купить необходимые для работы расходные материалы. Оформляйте заказ через сайт или звоните менеджеру по телефону 8-800-333-83-28.

для чего он нужен и как выбрать лучший?

Паяльник – это инструмент, используемый для пайки. То есть для соединения материалов с помощью специального связующего, которое обычно называется оловянным припоем. Благодаря паяльнику температура плавления связующего выше, чем температура соединяемых металлов. Паяльники в основном используются для работы с электронными схемами.

Конструкция паяльника не сложна – устройство состоит из паяльника (выполняющего роль ручки), нагревательного элемента и наконечника. Наконечник имеет прямой контакт со связующим.

Какие бывают паяльники?

Работу по пайке можно разделить на два типа: мягкая пайка и жесткая пайка. Первый практикуется в основном в области электроники и электротехники. Там наиболее важны точность и хорошая электропроводность соединения, а не обязательно долговечность. Мягкая пайка выполняется при температуре до 450 ℃ (в случае электроники она около 250-300℃). Пайка выполняется с использованием так называемых твердых припоев и происходит при температуре выше 450℃. Храктерной особенностью является использование ацетилен-кислородной горелки или паяльной лампы.

Люди, которые планируют купить паяльник, могут столкнуться с проблемой выбора правильного типа. В продаже имеется несколько типов этих инструментов. Стоит лучше узнать их свойства, чтобы купить инструмент, который наилучшим образом соответствует вашим потребностям.

Основные типы паяльников

• Трансформаторный паяльник – его название происходит от трансформатора, который является неотъемлемой частью устройства. Этот тип устройства идеально подходит для пайки толстых кабелей и крупных компонентов. Характеризуется тем, что быстро нагревается до высокой температуры. Из-за веса и конструкции этого типа паяльника работать с ним довольно сложно. Он не подходит для пайки мелких деталей, где требуется высокая точность.
• Паяльник сопротивления – также известный как простой паяльник. Благодаря своей конструкции он легкий, хорошо работает для соединения электронных компонентов. По сравнению с другими паяльниками, он недорогой, поэтому многие люди решают купить его. Он оснащен сменными наконечниками, что позволяет настраивать его для выполнения различных типов задач.
• Газовый паяльник – очень практичный, потому что это беспроводной паяльник. Работает на пропан-бутане. Многие говорят, что газовые паяльники имеют низкую мощность, но на самом деле это зависит от модели. Такие паяльники подходят как для работы, требующей точности, так и в условиях цеха, где важна большая мощность. Их преимущество в размерах – газовые паяльники маленькие и удобные, поэтому их можно уместить в любую сумку для инструментов.
• Паяльная станция – по сравнению с другими типами паяльников, характеризуется значительными размерами. Она отличается гораздо большей электронной сложностью, что означает возможность плавного и точного регулирования температуры. Вся информация отражается на дисплее.
• Паяльник с горячим воздухом – работает благодаря выходящему горячему воздуху. Пайка происходит без контакта с внешними элементами. Этот тип паяльника часто используется для соединения очень деликатных элементов, с которыми необходимо обращаться осторожно. Паяльник с горячим воздухом бывает интегрирован с паяльной станцией.
• Аккумуляторный паяльник – как следует из названия, он питается от батареи . Из-за этого его мощность не слишком велика.

На что обратить внимание при покупке паяльника?

Цена на паяльник не должна быть ключевым фактором при принятии решения о покупке такого устройства. Иногда стоит заплатить немного больше, чем жалеть о неправильном выборе инструмента. Чтобы пайка не вызывала проблем, а доставляла удовольствие, первое, на что стоит обратить внимание, это размер наконечника. Принцип прост – чем тоньше наконечник, тем легче будет работать при пайке небольших электронных компонентов.

Другим важным фактором является проблема температуры. Наиболее универсальными являются устройства с большим диапазоном регулировки. Мощность паяльника аналогична. Для пайки более крупных и толстых деталей потребуется больше мощности, обычно выше 100 Вт. В некоторых случаях проблема мобильности также будет иметь важное значение. Если работы будут проводиться в месте, где есть доступ к электричеству, лучше всего выбрать оборудование с таким питанием. В других случаях лучше искать беспроводные решения.

Post Views: 1 875

Похожие статьи

принцип работы, инструкция по пользованию

Для демонтажа и монтажа элементов  схем электрических изделий и прочих мелких деталей используется импульсный паяльник. С его помощью можно выпаять многие детали, даже относительно небольшого размера, не повредив другие части схемы. Жало для импульсного паяльника изготавливается из медной проволоки, как и для других моделей. Отличие могут составлять лишь те варианты, в которых его поверхность покрывается дополнительными металлическими слоями.

Это современная модель, которая представлена на рынке в достаточно широком разнообразии, так как технология их производства постоянно развивается. Сейчас можно найти как простые модели для домашнего использования, так и более серьезные профессиональные варианты, продающиеся в защитных кейсах.

Паяльник электрический импульсный часто путают с сетевыми трансформаторными моделями. В таких устройствах присутствует понижающий трансформатор, но отсутствует высокочастотный преобразователь. В остальном паяльники очень схожи между собой. В отличие от трансформаторных паяльников импульсные могут работать намного быстрее и им не нужны столь длинные перерывы, как их аналогам.

Внешний вид импульсного паяльника в виде пистолета

Область применения

Импульсный паяльник пистолет применяется при работе с микросхемами и мелкими деталями электротехники. Все небольшие контакты, которые можно спаять, или необходимо выпаять, могут обрабатываться при помощи этого инструмента. Благодаря своему уникальному принципу действия, паяльник обеспечивает отличные условия для работы с подобными деталями. Производство и ремонт гаджетов, техники для дома, радиосхем и прочих вещей, все это может потребовать наличия такого паяльника в арсенале.

Принцип работы

Прежде чем рассматривать вопрос, как работает импульсный паяльник, нужно разобраться с тем, что входит в его состав. Ведь эти вещи напрямую взаимосвязаны. Основными конструкционными элементами являются:

• Жало – основной рабочий инструмент, контактирующий с местами пайки;
• Держатель – служит для комфортного управления инструментом во время пайки;
• Нагреватель – необходим для разогрева жала;
• Электрический шнур с вилкой – служит для подключения паяльника к сети;
• Стержень – часть устройства перед началом жала.

Основным нагревателям в современных моделях чаще всего служит нихромовая спираль. Она нагревается под воздействием электрического тока. Нормальной температурой разогрева для работы является та, при которой будет плавиться припой. Стержень делают из меди благодаря тому, что она отлично проводит тепло и разогрев проходит максимально быстро. Чаще всего жало делается в виде клина.

Внутренняя часть импульсного паяльника

Благодаря тому, что данное устройство работает на низком напряжении и обладает уникальной конструкцией, оно получило высокий коэффициент полезного действия. Импульсный керамический паяльник рационально расходует электричество. Ток проходит через жало только во время пайки. Этим импульсный паяльник отличается от обычного на практике применения. Остальные отличия касаются преимущественно наличия в современной конструкции частотного преобразователя. Как и в обыкновенной конструкции, жало может быть не только медным, но и выполненным из других материалов.

Преимущества

К основным преимуществам данного устройства можно отнести следующие факторы:

• Эргономичная конструкция. Паяльник обладает относительно небольшим весом, компактностью размеров и при этом не теряет функциональности.
• Наличие высокочастотных преобразователей напряжения и некоторых инновационных материалов создает паяльнику отличные условия для работы в своей сфере.
• Наличие регуляторов мощности позволяет вести работу, как с мелкими, так и с более крупными деталями и для каждого соединения подбирать индивидуальные параметры.
• Наличие функции форсированного разогрева в современных моделях позволяет экономить время при работе с устройством.

Недостатки

Несмотря на обильное количество преимуществ для своей сферы, данный тип устройств имеет и ряд недостатков, к которым относятся:

• Высокая стоимость, которая вызвана сложностью конструкции;
• Ремонт паяльников становится достаточно сложным процессом;

«Важно!

Сложность работы с чувствительными микросхемами, так как они могут быть повреждены за счет скопления в жале высокочастотного напряжения.»

Виды импульсных паяльников

Существует несколько разновидностей данного типа изделий. Особенности моделей порой влияют на то, как пользоваться импульсным паяльником и какие характеристики будут у инструмента. Основными видами различий являются те, которые касаются способа передачи тепла, потребляемого вида энергии, проведения пайки и прочего. К основным разновидностям относят:

• Паяльники с медным жалом;
• Паяльники с керамическим жалом;
• Устройства с регулятором мощности и без такового.

Помимо этого устройства отличаются по потребляемой мощности, габаритам, форме и толщине жала, наличию дополнительных функций и так далее.

Особенности пайки

Многие начинающие мастера, которые впервые сталкиваются с такими устройствами, могут не знать принцип работы инструмента. На самом деле, вариантов как паять импульсным паяльником, не так уж много. Современные модели имеют специальную кнопку, которая запускает устройство, создавая нужный импульс. До этого паяльник просто разогревается до минимальной температуры, обусловленной его техническими характеристиками. Как правило, этой температуры не хватает для того, что расплавить нужные детали. При нажатии кнопки, величина мощности возрастает, что и создает нужный импульс. Таким образом, нужно поднести жало паяльника к месту пайки и в нужный момент нажать кнопку, запускающую разогретое устройство в работу.

Процесс пайки импульсным паяльником

При отключении от сети он уже не будет работать, как это могло бы быть с обыкновенными моделями, долго сохраняющими тепло даже после отключения от сети. Энергозатраты при данной схеме работы являются минимальными. Благодаря особенностям пайки, эти устройства чаще всего делаются в форме пистолета, что только добавляет удобства при нажатии кнопки.



Популярные производители

На современном рынке можно встретить большое разнообразие моделей в разных ценовых категориям с большими отличиями по параметрам. Широко растет сегмент бюджетных паяльников, которые доступны многим людям. К основным производителям, завоевавшим доверие клиентов, можно отнести следующие фирмы:

• Mega;
• ZD;
• Koot;
• Sturm;
• Topex;
• Bahco;
• Licota;
• Dedra.

Заключение

Паяльник импульсный с керамическим нагревателем, как и другие модели данного типа, является незаменимым устройством для своей сферы. Все возможные недостатки и сложности его использования становятся на задний план, когда возникает острая необходимость в его применении. Усложненная конструкция, позволяющая работать импульсному паяльнику, ставит его в отдельный ряд. Их не стоит сравнивать с другими моделями, так как у них различные особенности применения. Для домашнего пользования паяльники применяются достаточно редко, если речь идет не о радиолюбителях. В любом случае, профессионалы всегда будут выбирать качественные и надежные товары.

Что такое пайка? Полное руководство (значение, определение и типы)

Пайка — это процесс соединения, используемый для соединения различных типов металлов путем плавления припоя. Припой — это металлический сплав, обычно состоящий из олова и свинца, который плавится горячим утюгом. Утюг нагревается до температуры выше 600 градусов по Фаренгейту, а затем остывает, чтобы создать прочную электрическую связь.

Содержание

Щелкните здесь, чтобы увидеть наши последние подкасты по технической инженерии на YouTube .

Припой плавится за счет тепла от утюга, подключенного к контроллеру температуры. Он нагревается до температуры, превышающей его точку плавления, около 600 градусов по Фаренгейту, что затем вызывает его плавление, которое затем охлаждается, образуя паяное соединение.

Помимо создания прочных электрических соединений, припой можно удалить с помощью приспособления для удаления припоя.

Припой — это металлический сплав, используемый для создания прочных постоянных связей; например, соединение меди в печатных платах и ​​соединения медных труб.Он также может поставляться двух разных типов и диаметров, бессвинцовый и бессвинцовый, а также от 0,032 до 0,062 дюйма. Внутри сердечника припоя находится флюс — материал, используемый для усиления и улучшения его механических свойств.

Присадочные металлы, используемые при пайке, когда-то были на основе свинца (свинцовый припой), однако, в соответствии с правилами, припои на основе свинца все чаще заменяются бессвинцовыми припоями, которые могут состоять из сурьмы, висмута, латуни, меди, индия, олова или серебра .

Иногда в месте соединения присутствуют загрязнения, такие как масло, грязь или окисление, флюс помогает предотвратить окисление, а иногда может химически очистить металл.Используемый флюс — канифольный флюс , который способствует механической прочности и электрическому контакту электрических соединений. Иногда также можно нанести «смачивающий агент» для уменьшения поверхностного натяжения.

Существует три типа пайки, в которых используются все более высокие температуры, что, в свою очередь, обеспечивает все более прочное соединение:

• Пайка мягким припоем (90 ° C — 450 ° C) — Этот процесс имеет самую низкую температуру плавления присадочного металла среди всех типов пайки при температуре менее 400 ° C. Эти присадочные металлы обычно представляют собой сплавы, часто содержащие свинец с температурами ликвидуса. ниже 350 ° C.Из-за низких температур, используемых при пайке мягким припоем, он наименее термически нагружает компоненты, но не обеспечивает прочных соединений и, следовательно, непригоден для механических нагрузок. Он также не подходит для использования при высоких температурах, поскольку этот тип припоя теряет прочность и плавится.
• Твердая (серебряная) пайка (> 450 ° C) — Латунь или серебро являются связующим металлом, используемым в этом процессе, и для достижения температур, при которых паяются металлы, требуется паяльная лампа.
• Пайка (> 450 ° C) — В этом типе пайки используется металл с гораздо более высокой температурой плавления, чем при твердой и мягкой пайке. Однако, как и при твердой пайке, склеиваемый металл нагревается, а не плавится. Когда оба материала достаточно нагреются, вы можете поместить между ними припой, который плавится и действует как связующее.

Паяльник — это ручной инструмент , используемый для нагрева припоя , обычно от источника питания, при высоких температурах, превышающих точку плавления металлического сплава.Это позволяет припою течь между деталями, которые необходимо соединить.

Этот паяльный инструмент состоит из изолированной ручки и металлического металлического наконечника с подогревом. На хорошую пайку влияет чистота жала паяльника. Для поддержания чистоты пользователь будет держать паяльник и использовать влажную губку для очистки жала паяльника перед пайкой компонентов или выполнением паяных соединений.

Помимо паяльника, более старые присоски s являются важной частью паяльной установки.Если применяется чрезмерное количество припоя, эти небольшие инструменты используются для удаления припоя, оставляя только то, что нужно.

Паяльные пистолеты

используются там, где требуется больше тепла, поскольку утюги потребляют меньшую мощность. Этот инструмент используется для соединения витражей, легкого листового металла и тяжелых работ по пайке электроники. Когда вам нужно паять с перерывами, паяльник намного практичнее, так как он намного быстрее остывает.

Как работают паяльники

Основное назначение паяльника — создать соединение между двумя деталями с помощью мягкого металла с электронным нагревом (например, припоя). Паяльник подает тепло на жало паяльника, которое используется для плавления припоя. Расплавленный припой образует соединение между двумя деталями. Пайка полезна для многих целей, включая изготовление ювелирных изделий, электронику, домашние проекты, ремонт автомобилей и многое другое. Лучший способ понять, как работает пайка, — это разбить различные компоненты паяльника и то, что они делают.

Основные компоненты

Важнейшим компонентом любой пайки, конечно же, является припой.Припой состоит из мягких металлических сплавов, обычно состоящих из комбинации различных материалов. Обычно это включает низкий процент сплава мягких металлов (например, цинка или меди) и высокий процент олова. Олово также является относительно мягким металлом, но помогает укрепить связь между деталями. Другой важный компонент припоя — это флюс. Флюс — это химический агент в форме геля, который используется в качестве катализатора для пайки. Он использовался для передачи тепла от паяльника к металлу, чтобы припой мог образовывать химическую связь с металлом. Многие припои уже содержат флюс в основе паяльного металла. Это так называемые «припои сердечника». Вы также можете купить флюс отдельно и добавить его самостоятельно при пайке. Сам припой имеет форму катушки.

Другой важный компонент паяльника — это сам утюг. Утюг состоит из ручки и наконечника. Паяльники бывают разных стилей, но основное назначение одинаково. Паяльники используют электричество для производства тепла. Когда электричество течет свободно, оно не выделяет много тепла.Но когда электричество встречает высокое сопротивление, накопление электричества и быстрое движение электронов создают тепло. Основная функция утюга — создание электрического потока с высоким сопротивлением. Это сопротивление вызывает нагревание электрического тока. Это тепло поступает к наконечнику, который нагревается и может затем использоваться для расплавления припоя.

Типы

Доступны пять основных типов паяльников. Это станции, регулируемые утюги, утюги для карандашей, беспроводные утюги и фонарики.Первые четыре работают по той же базовой системе, которая описана выше. Паяльник содержит электрический ток с высоким сопротивлением, который нагревает жало, и тепло, которое он использовал для плавления припоя, который склеивает детали. Разница между первыми четырьмя основными типами паяльников больше связана с взаимодействием с пользователем, чем с функциональностью. Подробнее об этих различиях можно прочитать здесь. Паяльные горелки немного отличаются и технически не являются утюгами. Они неэффективны для большинства простых паяльных работ, потому что выделяют слишком много тепла.Но они полезны для пайки более твердых металлов или для пайки твердым припоем. Вы можете узнать больше о факелах здесь.

Какие типы паяльников самые лучшие?

Обычно это зависит от того, как вы собираетесь его использовать. Но если вам нужна дополнительная информация по этой теме, обязательно ознакомьтесь с нашим руководством по лучшим паяльникам для любого бюджета. Здесь мы рассмотрим эту тему более подробно и предоставим всю необходимую информацию, чтобы определить, какой из них вам подходит.

Привет читателям ShedHeads! Меня зовут Джеймс Кеннеди, и мне, безусловно, нравилось писать о моем любимом снаряжении для активного отдыха на протяжении многих лет.Хотя я веду этот блог только с 2017 года, я всю жизнь увлекался отдыхом на природе. И хотя мне, безусловно, нравится делиться своим мнением со всеми вами, мне еще больше нравится, когда я слышу ваши отзывы! Если вы хотите связаться со мной по поводу того, что я написал, свяжитесь со мной на Facebook или на нашей странице контактов вверху!

Последние сообщения Джеймса Кеннеди (посмотреть все) Паяльники

и паяльники

Если в прошлом вы мало паяли, возможно, вы задаетесь вопросом, что мне взять: паяльник или паяльник? Паяльный пистолет, которым удобно управлять одной рукой, имеет форму пистолета и используется для соединения металлических поверхностей.Паяльник, который также используется для соединения двух металлических частей, имеет форму палочки и использует нагретый металлический наконечник. Хотя для пайки используются оба инструмента, каждый имеет свои преимущества и недостатки.

Паяльные пистолеты

Паяльные пистолеты обычно имеют большую мощность, чем паяльники (от ста до двухсот сорока ватт). Паяльный пистолет также обеспечивает большую гибкость при работе. Паяльный пистолет может работать в ограниченном пространстве, что гораздо сложнее с утюгом, и имеет наконечник в форме петли из медной проволоки.Паяльные пистолеты полезны как для тяжелых электрических соединений, так и для металлических работ, требующих более легкого прикосновения.

Поскольку пистолеты имеют специальный понижающий трансформатор, который преобразует мощность из сети в низкое напряжение с большим током силы тока, паяльник нагревается значительно быстрее, чем паяльник: наконечник достаточно теплый, чтобы паять через несколько секунд после подключения пайки. пистолет. Паяльный пистолет более энергоэффективен благодаря своей способности быстро нагреваться и охлаждаться.Кроме того, паяльные пистолеты обеспечивают лучшую видимость, поскольку, когда вы нажимаете на спусковой крючок пистолета, небольшая лампочка загорается в области, на которой вы работаете.

Одним из недостатков использования паяльного пистолета является то, что петля из медной проволоки, которая образует наконечник пистолета, постепенно растворяется, и ее необходимо часто заменять, что увеличивает время, необходимое для завершения паяльного проекта. Еще одним ограничением паяльных пистолетов является то, что они тяжелее утюгов, что может вызвать напряжение и ограничить вашу способность паять чисто.Кроме того, из-за своего размера паяльные пистолеты могут создавать неудобства при выполнении небольших работ. Поскольку паяльные пистолеты лучше всего использовать для прерывистой работы из-за того, как работает трансформатор, они могут нарушить ваш поток во время пайки.

Паяльники

Паяльники намного легче пистолетов, что упрощает работу с ними, особенно в течение длительного времени. Паяльник обеспечивает гибкость, так как существует широкий выбор размеров; маленькие утюги лучше всего подходят для проектов легкой электроники, в то время как большие утюги лучше для тяжелых работ.У большинства паяльников есть много разных наконечников, которые позволяют использовать их для множества типов проектов, и это разнообразие наконечников позволяет вам более эффективно работать с утюгом. В отличие от пистолета, паяльник не нужно постоянно включать, потому что он дольше остается горячим, что способствует более плавному рабочему процессу.

Паяльники, однако, менее эффективны при выполнении более тяжелых работ; Утюги имеют меньшее напряжение, чем паяльные пистолеты, что делает их более подходящими для легких работ с низким энергопотреблением.Поскольку паяльники сравнительно медленно нагреваются и, следовательно, потребляют больше энергии, они менее энергоэффективны, чем паяльные пистолеты.

Как пользоваться паяльником

Вот пошаговое резюме, в котором объясняется, как использовать паяльник для пайки электронного компонента, для получения более подробной информации продолжайте читать ниже.

1. Для начала убедитесь, что ваш паяльник полностью нагрет.
2. Важно, чтобы жало паяльника оставалось чистым во время его использования, используйте влажную губку, чтобы держать жало в чистоте.
3. Очистите жало перед началом пайки и продолжайте чистку жала, продолжая процесс пайки.
4. Прикоснитесь жалом паяльника к компоненту, который нужно припаять.
5. Через секунду или две введите припой в область стыка. Тепло проведет к припою и заставит его течь. Старайтесь не плавить припой непосредственно кончиком паяльника.Это приведет к образованию холодного хрупкого стыка, который может не проводить электричество.
6. Дайте стыку остыть, прежде чем что-либо перемещать.

Пайка — это процесс плавления металла на других металлических компонентах для связывания этих двух компонентов вместе. Самый распространенный инструмент, используемый для этого, называется паяльником.

Пайка — это не то же самое, что сварка. Когда вы что-то свариваете, компоненты непосредственно плавятся вместе без использования припоя. Припой — более мягкий металл с более низкой температурой плавления.Это позволяет соединять компоненты без использования высоких температур, связанных со сваркой, и сохраняет целостность компонентов. Поскольку припой является проводящим, он широко используется в электронике.

Использование припоя для связывания вещей

Припой — это фактический материал, используемый при связывании вещей вместе с помощью паяльника. Припой традиционно содержал свинец, но постепенно от него отказываются из-за проблем со здоровьем. Большинство бессвинцовых припоев использовать немного сложнее, чем свинцовые. при плавлении неэтилированного припоя паяльнику требуется дополнительное время для восстановления после потери тепла.

Производители паяльников используют различные методы, чтобы их паяльники лучше работали с бессвинцовым припоем. Одна из стратегий — сделать нагревательный элемент паяльника более мощным, что помогает поддерживать постоянную температуру жала паяльника. Другие методы включают сборку нагревательного элемента и жала паяльника как единого смежного элемента, чтобы быстрее передавать тепло и, следовательно, поддерживать температуру жала.

Использование паяльника для нагрева и плавления припоя

Большинство недорогих паяльников обычно нагревают жало от 800 до 900 градусов по Фаренгейту, поэтому будьте очень осторожны при использовании паяльника.Более продвинутые паяльники включают в себя терморегулятор, поэтому пользователь может выбрать определенную температуру для различных проектов и типов припоя. При использовании важно, чтобы кончик паяльника оставался чистым. Обычная практика — использовать влажную губку для чистки кончика. Очистите жало перед началом пайки и продолжайте чистку жала, продолжая процесс пайки.

Нагреть компонент, пропустить припой

Прикоснитесь наконечником паяльника к компоненту, который вы хотите припаять.Через секунду или две введите припой в область стыка. Тепло проведет к припою и заставит его течь. Весь этот процесс должен занять всего 3 или 4 секунды, но важно, чтобы припой тек, чтобы обеспечить хороший электрический контакт. Если припой выглядит как шарик или комковат, это, скорее всего, «холодный припой», и он не проводит электричество. Если это произойдет, снова вставьте паяльник, чтобы припой растекся и создал хороший электрический контакт.

Полное руководство по электронной пайке

Что такое пайка?

Пайка — это соединение двух металлических поверхностей механическим и электрическим способом с использованием металла, называемого припоем.Припой защищает соединение, поэтому оно не выйдет из строя из-за вибрации или других механических сил. Он также обеспечивает электрическую непрерывность, так что электронный сигнал может проходить через соединение без прерывания. Припой плавится с помощью паяльника. Флюс используется для очистки и подготовки поверхностей, что позволяет расплавленному припою течь (или «смачиваться») и связываться с металлическими поверхностями.

Ручная пайка — это процесс пайки одного соединения (называемого «паяным соединением») за раз, в отличие от более автоматизированных процессов пайки, таких как пайка волной припоя (для сквозных компонентов) или пайка оплавлением (для компонентов SMT).

Что нужно для пайки электроники?

При пайке электронного разъема в контактную точку (часто называемую «контактной площадкой») обычно требуется следующее:

• Паяльник, способный достигать точки плавления припоя.
• Проволочный припой, с флюсовым сердечником или без него.
• Флюс, если припой для проволоки не включает сердечник из флюса или если требуется дополнительный флюс.

Что такое паяльник?

Паяльник — это ручной инструмент, используемый для спайки двух металлических поверхностей вместе.В своей простейшей форме он состоит из металлического наконечника, нагревательного элемента, который доводит наконечник до температуры пайки, изолированной ручки, позволяющей надежно удерживать паяльник, и вилки для розетки или паяльной станции.

Работа жала паяльника заключается в передаче тепла от нагревательного элемента к предмету. Он имеет внутреннюю поверхность из меди, которая действует как эффективный и эффективный проводник тепла. Он также имеет железное покрытие для защиты мягкой, склонной к коррозии меди от флюса и припоя и хромоникелевое покрытие, чтобы флюс не смачивал наконечник.

Кроме того, существуют опции, которые обеспечивают лучший контроль над температурой паяльника и тепловым откликом (время, необходимое для повторного нагрева после пайки). К ним относятся жала паяльника, которые представляют собой металлические заглушки, которые упираются в нагревательный элемент, и другие, которые интегрированы с нагревательным элементом в картридже.

Чем отличается паяльник от паяльной станции?

На нижнем уровне, наиболее подходящем для любителей, паяльник может подключаться непосредственно к электрической розетке, что не позволяет контролировать температуру паяльника.Просто включите или выключите. С паяльной станцией паяльник подключается к станции для лучшего контроля температуры и других функций, таких как запоминание заданной температуры, блокировка и т. Д.

Какой припой использовать?

Хотя существует большое количество различных типов припоя, в основном вам нужно выбирать между свинцовым и бессвинцовым припоями, диаметром проволоки, флюсового сердечника или сплошной проволоки, а также типом флюса.

• Свинец или бессвинцовый — Припой, как правило, представляет собой комбинацию металлов, выбранных из соображений надежности и проводимости.Свинец, часто в сочетании с оловом, был основой электронной пайки с момента ее создания. Свинец имеет относительно низкую температуру плавления, легко смачивается и растекается, что делает процесс быстрее, проще и надежнее. Из-за проблем, связанных с окружающей средой и здоровьем, возникла необходимость перейти на бессвинцовый припой, который часто представляет собой комбинацию олова и серебра. Бессвинцовые припои имеют более высокую температуру плавления и, как правило, требуют более активных или более концентрированных флюсов (более высокое содержание твердых веществ) для достижения тех же характеристик пайки, что и свинцовые припои.Для типичной ручной пайки, если все сделано правильно, надежность между свинцовым и бессвинцовым припоями должна быть примерно одинаковой. Для высокотехнологичной электроники, используемой в экстремальных условиях (например, аэрокосмической электроники), существуют опасения по поводу тенденции светлого олова в бессвинцовом припое кристаллизоваться и образовывать усы олова — тонкие проволоки олова, которые могут вырастать из паяных соединений.

  Если вы ремонтируете или собираете электронику для использования в США, проще всего работать со свинцовым припоем, и он образует самые надежные паяные соединения.Более низкий нагрев также создает меньшую тепловую нагрузку на остальную часть печатной платы. Если конечный продукт отправляется за пределы США, особенно в Европу, вам следует подумать о бессвинцовой припое. Исключением может быть электроника высокой надежности, например, используемая в аэрокосмической отрасли. В этом случае ознакомьтесь со спецификациями и требованиями конечного пользователя электроники. По-прежнему может потребоваться бессвинцовый припой, но могут быть исключения, позволяющие использовать свинцовый припой.

• Диаметр припоя — Убедитесь, что вы не перепутали припой, предназначенный для сантехники, с припоем, предназначенным для электроники.Проволока для сантехники будет намного толще, диаметром 2 мм и больше. Паяльная проволока для электроники будет тоньше, от 1,5 мм до 1/2 мм или даже меньше. Подберите диаметр к размеру паяемых разъемов и контактов. Если диаметр проволочного припоя слишком мал, вы пройдете через слишком много припоя. Слишком большой, и может быть трудно маневрировать вокруг плотной печатной платы, что увеличивает вероятность термического напряжения или даже пайки других компонентов, не связанных с Ваш ремонт.
• Флюсовый сердечник или сплошная проволока — Большинство проволочных припоев имеют флюсовый сердечник, поэтому флюс автоматически активируется и течет по области пайки, когда припой расплавляется. С ним удобнее и эффективнее работать. Можно использовать сплошную проволоку с добавлением флюса кистью, диспенсером для бутылок или диспенсером для ручек. Если не требуется очень специфический флюс, который недоступен в качестве припоя для проволоки, обычно рекомендуется припой для проволоки с флюсовым сердечником.
• Тип флюса — Флюс без очистки является хорошим выбором для пайки, когда следует избегать очистки.Легкие остатки можно оставить на доске или удалить с помощью средства для удаления флюса. Флюс, активированный канифолью (RA), обеспечивает отличную паяемость в самых разных областях применения. Лучше всего удалить остатки после пайки для эстетики и во избежание коррозии в будущем. Канифольный флюс (R) или слегка активированный канифольный флюс (RMA) обычно можно оставить на печатной плате после пайки, если только эстетика не является проблемой. Водорастворимый флюс (ОА) — это очень активный флюс, разработанный для легкого удаления деионизированной водой, как в периодической или поточной системе.Его также можно удалить изопропиловым спиртом (IPA). Очень важно счистить остатки водорастворимого флюса, так как они вызывают сильную коррозию.

  Вы также можете увидеть варианты «без галогена» или «без галогена». Эти классификации предназначены для компаний, которые реализуют экологические инициативы или должны соблюдать ограничения по галогенам из-за нормативных или потребительских ограничений. Галогены включают элементы хлора, фтора, йода, брома и астата. Они могут иметь такие компромиссы, как возможность очистки, поэтому, если вам не нужно исключать галогены из процесса, проще остановиться на стандартных флюсах, содержащих галогены.

Какой припой использовать: свинец или бессвинцовый?

Если вы ремонтируете или собираете электронику для использования в США, проще всего работать со свинцовым припоем, и он образует самые надежные паяные соединения. Более низкий нагрев также создает меньшую тепловую нагрузку на остальную часть печатной платы. Если конечный продукт отправляется за пределы США, особенно в Европу, вам следует подумать о бессвинцовой припое. Исключением может быть электроника высокой надежности, например, используемая в аэрокосмической отрасли.В этом случае ознакомьтесь со спецификациями и требованиями конечного пользователя электроники. По-прежнему может потребоваться бессвинцовый припой, но могут быть исключения, позволяющие использовать свинцовый припой.

Что такое флюс?

Подумайте о флюсе и добавке для пайки. При соединении двух металлических поверхностей вместе припоем необходимо обеспечить хорошее металлургическое соединение, чтобы паяное соединение не рвалось, а электрическая целостность не колебалась под действием механических, температурных и других нагрузок.Флюс удаляет любое окисление, которое может присутствовать, и слегка травит поверхность, способствуя смачиванию. «Смачивание» — это процесс растекания припоя по поверхности контактов и жала паяльника, который очень важен в процессе пайки.

Какой флюс мне следует использовать?

Флюс без очистки — хороший выбор для пайки, когда следует избегать очистки. Легкие остатки можно оставить на доске или удалить с помощью средства для удаления флюса. Флюс, активированный канифолью (RA), обеспечивает отличную паяемость в самых разных областях применения.Лучше всего удалить остатки после пайки для эстетики и во избежание коррозии в будущем. Канифольный флюс (R) или слегка активированный канифольный флюс (RMA) обычно можно оставить на печатной плате после пайки, если только эстетика не является проблемой. Водорастворимый флюс (ОА) — это очень активный флюс, разработанный для легкого удаления деионизированной водой, как в периодической или поточной системе. Его также можно удалить изопропиловым спиртом (IPA). Очень важно счистить остатки водорастворимого флюса, так как они вызывают сильную коррозию.

Вы также можете увидеть варианты «без галогенов» или «без галогенов». Эти классификации предназначены для компаний, которые реализуют экологические инициативы или должны соблюдать ограничения по галогенам из-за нормативных или потребительских ограничений. Галогены включают элементы хлора, фтора, йода, брома и астата. Они могут иметь такие компромиссы, как возможность очистки, поэтому, если вам не нужно исключать галогены из процесса, проще остановиться на стандартных флюсах, содержащих галогены.

Нужно ли добавлять дополнительный флюс при пайке?

При пайке простого соединения, например 2-х проводного или сквозного вывода, флюса в припое с флюсовым сердечником должно быть достаточно.Для более сложных методов пайки, таких как пайка с протягиванием нескольких выводов на компоненте для поверхностного монтажа, может потребоваться добавление дополнительного флюса. Поток активируется и потребляется, когда он изначально вытекает из сердечника. Если припой обрабатывать дальше, например, когда вы протягиваете несколько выводов, вы рискуете получить холодные соединения или перемычки без дополнительного флюса. Хотя кажется, что чем больше флюса, тем лучше, постарайтесь не наносить флюс чрезмерно. Необходимо удалить лишний флюс, особенно если он не активируется полностью при нагревании до полной температуры пайки.

Сопутствующие товары:

Как нанести дополнительный флюс?

Флюс можно наносить кислотной кистью или наносить с помощью диспенсера для бутылочек с иглами или диспенсера для ручек. Хотя кажется, что чем больше флюса, тем лучше, постарайтесь не наносить флюс чрезмерно. Необходимо удалить лишний флюс, особенно если он не активируется полностью при нагревании до полной температуры пайки.

Сопутствующие товары:

Как паять?

1. Убедитесь, что паяемые поверхности чистые.
2. Включите паяльник и установите температуру выше точки плавления припоя. 600 ° — 650 ° F (316 ° — 343 ° C) — хорошее начало для припоя на основе свинца и 650 ° — 700 ° F (343 ° — 371 ° C) для бессвинцового припоя.
3. Прижмите наконечник к проводу и контактной точке / контактной площадке в течение нескольких секунд. Идея состоит в том, чтобы довести оба до температуры пайки одновременно.
4. Прикоснитесь проволокой припоя к выводу и контактной точке / площадке несколько раз, пока припой не потечет вокруг вывода и контакта.
5. Осмотрите паяное соединение, чтобы убедиться, что зона контакта и вывод полностью покрыты. Если это сквозной вывод, отверстие должно быть заполнено, а паяное соединение образует небольшую пирамидальную форму.
6. При необходимости обрежьте провод с помощью ножа для резки свинца. Не обрезайте паяное соединение, так как это может повредить соединение.
7. При использовании флюса, активированного канифолью, водного флюса или если эстетический вид остатков флюса является проблемой, очистите область с помощью средства для удаления флюса.

Сопутствующие товары:

Насколько сильно нагревается паяльник?

600 ° — 650 ° F (316 ° — 343 ° C) — хорошее начало для припоя на основе свинца и 650 ° — 700 ° F (343 ° — 371 ° C) для бессвинцового припоя. Вам нужно, чтобы жало было достаточно горячим, чтобы расплавить эффективность припоя, но избыточное тепло может повредить компоненты, поскольку тепло распространяется по выводам, и это сократит срок службы жала паяльника.

Как отличить хорошее паяное соединение от плохого?

Осмотрите паяное соединение, чтобы убедиться, что зона контакта и вывод полностью покрыты.На что следует обратить внимание:

• Если это провод со сквозным отверстием, то отверстие должно быть заполнено, а паяное соединение должно иметь небольшую пирамидальную форму.
• Если это паяное соединение для поверхностного монтажа, припой должен полностью покрывать контактную площадку и окружать вывод.
• После пайки провод не должен болтаться или покачиваться.
• Припой не должен перетекать или перекрывать другие контактные точки / площадки.
• При использовании припоя на основе свинца паяное соединение должно быть блестящим.К сожалению, бессвинцовые покрытия имеют более тусклый оттенок, поэтому блеск в этом случае не является хорошим показателем.

Как выбрать лучшее паяльное жало для ремонта печатной платы?

Цель состоит в том, чтобы согласовать форму и размер наконечника с контактной площадкой. Это позволяет максимально увеличить площадь контактной поверхности и максимально быстро нагреть провод и контактную поверхность. Если вы выберете слишком большой наконечник, у вас будет больший объем наконечника для нагрева, что замедлит рекуперацию тепла — время, необходимое для повторного нагрева наконечника после пайки соединения.Это также может повлиять на работу других компонентов и контактных площадок. Если вы выберете слишком маленький наконечник, у вас не будет достаточной площади поверхности наконечника, соприкасающейся ни с проводом, ни с областью контакта для эффективной передачи тепла. Это займет больше времени, что замедлит работу и может увеличить тепловую нагрузку на компонент.

Убедитесь, что вы используете паяльник и жала, предназначенные для пайки электронных плат. Наконечники, предназначенные для других применений, таких как витражи, сантехника или тяжелые электромонтажные работы, обычно намного больше, чем те, которые подходят для электроники.

Жала паяльника бывают самых разных форм, чтобы облегчить разную геометрию печатных плат:

• Заостренный или конический — Конец жала паяльника подходит к острой или круглой плоской поверхности. Размер определяется диаметром конца, поэтому он может составлять от 0,1 мм до 1 мм или больше. Эти наконечники обычно используются, когда требуется высокая точность, например, с очень тонкими безвыводными компонентами для поверхностного монтажа. Они могут быть длинными для большей досягаемости в плотной конструкции платы или иметь более короткий микровыступ, чтобы уменьшить количество металла наконечника, который необходимо нагреть.Это может улучшить рекуперацию тепла. Концы наконечников также можно согнуть, чтобы не мешать другим компонентам или областям контакта.
• Лезвие или нож — Наконечник лезвия обычно используется для плавной пайки, когда припой протягивается через несколько контактных площадок. Это обычное явление при пайке компонентов технологии поверхностного монтажа (SMT). Размер измеряется по длине лезвия и может составлять 6,3 мм (1/4 дюйма) или больше.
• Зубило или отвертка — Зубило позволяет нагревать большую площадь контакта, поэтому оно полезно для сквозных паяных соединений.Длина может быть разной, а также может быть гнутой, как с коническим наконечником. Размер в основном определяется как длина плоского участка, но глубина или толщина кончика также могут варьироваться. Они могут быть настолько маленькими, что выглядят почти как острие, размером менее 1 мм и шириной от 5 до 6 мм.
• Bevel — Наконечник со скошенной кромкой имеет плоский овальный конец, расположенный под углом. Представьте себе металлический стержень, который представляет собой поперечное сечение под углом. Размер определяется диаметром стержня или вала, а иногда и углом скоса.Фаска может составлять от 1 мм до 4 мм или даже больше.
• Наконечники потока — Наконечник потока похож по конструкции на скошенный наконечник, но вместо плоской поверхности это небольшой выступ или чашечка. Его также называют «мини-волнообразным наконечником», и он обычно используется для пайки волной, как объяснялось выше.

Сопутствующие товары:

Можно ли установить максимальную температуру нагрева для ускорения пайки?

В пайке, как и во всем остальном, главное — скорость. Операторы будут повышать температуру пайки, чтобы ускорить отвод тепла.Это позволяет им быстрее переходить от одного паяного соединения к другому. Уловка — чем выше температура, тем короче срок службы наконечника. Конечно, паяльные станции могут нагреваться до 900 ° F, но 750 ° F — это самый высокий уровень, который вам нужен для бессвинцового провода. Дополнительный нагрев также может излишне нагружать компоненты, увеличивая вероятность выхода печатной платы из строя в дальнейшем.

Почему припой капает с жала?

Это признак того, что жало паяльника необходимо очистить, так что это «холодное» жало (хотя оно все еще очень горячее, так что не трогайте!).Когда флюс и окисление накапливаются со временем, тепло не передается так эффективно, и припой не смачивается и не течет по наконечнику должным образом. Припой будет плавиться, но просто стечь с кончика. Это затрудняет перемещение, чтобы припаять контактные участки так, как вам это может понадобиться.

Как почистить паяльник?

Паяльные станции обычно поставляются с губкой и / или латунной площадкой «brillo». Цель состоит в том, чтобы удалить излишки флюса и припоя с наконечника.Если слишком много флюса накапливается и пригорает на жало паяльника, оно в конечном итоге высыхает и становится непригодным для использования (но не обязательно безвозвратно). Если инструменты для чистки наконечников не используются должным образом, они могут принести больше вреда, чем пользы. Выбирая губку, убедитесь, что она сделана из натуральной целлюлозы (например, губки Plato). Синтетические губки плавятся на жало паяльника и могут сократить срок его службы. Используйте чистую деионизированную воду. Водопроводная вода может содержать минералы, которые могут накапливаться на наконечнике. Когда вы пропитаете губку, отожмите ее, чтобы она не промокла.Слишком много воды может увеличить термическое напряжение наконечника и замедлить восстановление наконечника.

Когда жало паяльника почернело от запекания флюса и больше не смачивается должным образом, пришло время для чистки инструментов в крайнем случае. Тонировщик для наконечников (Plato # TT-95) представляет собой комбинацию бессвинцового припоя и очистителя. Пока паяльник нагревается до полной температуры, обваляйте его в растворителе для жала. По мере того, как вы катите его, он должен измениться с черного на блестящий серебристый, поскольку запеченный флюс будет счищен.Затем сотрите с паяльного жала излишки красителя и залудите заново, используя проволочный припой. Не позволяйте названию вводить вас в заблуждение — «средство для чистки наконечников» не предназначено для того, чтобы оставлять их на наконечнике.

Также доступны полировальные стержни, которые используются для очистки наконечника от остатков флюса. Это следует использовать только в крайнем случае, потому что вы будете удалять железо вместе с пригоревшим флюсом. Как только на наконечнике появится точечная коррозия — настоящие дыры в утюге — пора заменить.

Сопутствующие товары:

Что лучше для чистки жала паяльника — латунная «губка» или губка?

Как и все остальное, у каждого есть свои плюсы и минусы:

Латунный очиститель наконечников

• Pro-Быстрый и простой в использовании, не требует пропитки водой и не подвергает жало паяльника термическому удару.
• Con — абразивен, хотя латунь на конце наконечника мягче железа. Он имеет больше склонности к царапинам на хромированном покрытии, что не позволяет припою намочить наконечник. Это может привести к появлению коррозии под покрытием и сокращению срока службы наконечника.

Не забудьте использовать проталкивающие движения с помощью латунного очистителя наконечников. Протирание поверхности увеличивает вероятность выплескивания расплавленного припоя.

Целлюлозная губка

• Pro — это эффективный и быстрый способ очистки наконечника.Они имеют разные отверстия или прорези, чтобы сделать это еще быстрее и проще, а также для предотвращения выброса расплавленного припоя.
• Con — Охлаждает наконечник, поэтому требуется повторный нагрев наконечника. Это также может привести к термическому удару насадки, особенно если губка слишком пропитана. Это может сократить срок службы наконечника из-за микротрещин в металлическом покрытии.

Убедитесь, что вы используете целлюлозную губку, предназначенную для чистки жала паяльника. Целлюлоза — это натуральный материал, получаемый из древесной массы.Он не расплавится и не повредит жало паяльника, как синтетическая губка. Губка не должна быть намокшей, а только слегка влажной. Тщательно отожмите его после насыщения деионизированной (ДИ) водой. Рекомендуется использовать деионизированную воду для предотвращения отложения минералов на жало паяльника. После очистки жала паяльника не забудьте снова покрыть оловом небольшое количество припоя на конце жала. Это предотвращает коррозию рабочего конца наконечника, который представляет собой железо, под воздействием воздуха в течение определенного периода времени.Сопутствующие товары:

Следует ли мне удалить весь припой с жала паяльника после того, как я закончу пайку? Обычно перед тем, как положить паяльное жало обратно в держатель, принято протирать его. Это обнажит необработанное железо на рабочем конце наконечника, которое начнет ржаветь на открытом воздухе. Добавьте в смесь остаточный флюс, и у вас будет преждевременно изъеденное паяльное жало. Перед тем как сделать перерыв или остановиться на день, сотрите остатки флюса и припоя и повторно залудите, нанеся свежий припой на конец наконечника.

Что я могу сделать, чтобы продлить срок службы паяльного жала?

С момента перехода от свинца к бессвинцовым припоям частой жалобой был короткий срок службы наконечников. Более высокая температура, необходимая для бессвинцовых припоев и флюса, в сочетании с большей активностью приводит к более быстрому выгоранию наконечника. Часто наконечники чернеют, припой просто стекает с конца наконечника. Его также называют «холодным наконечником», но старайтесь не прикасаться к нему голыми пальцами!

Жала

имеют медный сердечник, который передает тепло от нагревательного элемента к рабочему концу (наконечнику жала).Поскольку медь очень мягкая и легко корродирует и изнашивается, для покрытия меди используются другие металлы, в том числе внешний слой железа. Хотя железо очень твердое, со временем оно все равно подвергнется коррозии. Кроме того, его можно покрыть флюсом и другими грунтами, которые могут вызвать обезвоживание. Коррозия и обезвоживание замедлят пайку и, в конечном итоге, потребуют утилизации жала. Хотя все наконечники будут выброшены в мусорное ведро, оператор может предпринять несколько шагов, чтобы продлить срок службы наконечников:

1. Убавьте огонь
2. Правильно очистить наконечник
3. Лужить жало паяльника
4. Используйте специальные инструменты для очистки

Если оставить паяльную станцию ​​более чем на 5 минут, выключите ее.Когда вы оставляете станцию ​​включенной, жало остается при температуре пайки, что еще больше сокращает срок службы жала. Современное паяльное оборудование нагревается до температуры пайки за секунды, поэтому экономия времени не стоит сокращения срока службы жала.

Сопутствующие товары:

Когда следует выбрасывать старое паяльное жало?

Когда наконечник черный и влажный (припой не прилипает к нему), это называется «холодным наконечником», его, как правило, можно очистить и использовать снова. Как только появится точечная коррозия и видимая коррозия, пришло время заменить насадку.Снаружи жало паяльника покрыто железом поверх теплопроводящей меди. Это защищает мягкую, подверженную коррозии медь от резких флюсов. Как только флюс проходит через ямы через железное покрытие, наконечник быстро разъедается.

Как избежать коррозии печатной платы после завершения пайки?

Остатки флюса могут вызвать рост дендритов и коррозию на сборках печатных плат, поэтому убедитесь, что вы используете передовые методы и чистите плату.В конце концов, компоненты были заменены, а излишки припоя удалены…

• Тщательно очистите поверхность качественным средством для удаления флюса.
• Наклоните доску, чтобы очиститель и остатки стекали.
• При необходимости используйте щетку из конского волоса или безворсовую салфетку, чтобы аккуратно протереть печатную плату, а затем промойте.
• При использовании салфетки убедитесь, что она не оставляет волокон / ворса на печатной плате, что может вызвать проблемы в дальнейшем.

Это необязательный шаг для флюса без очистки, но все же хорошая идея для густонаселенных или высоковольтных плат.Это абсолютно необходимо, независимо от типа флюса, если после ремонта вы планируете нанести защитное покрытие.

Сопутствующие товары:

10 советов по хорошей пайке

1. Начните с чистой поверхности.
2. Подберите размер припоя для проволоки к тому, что вы паяете.
3. Подберите жало паяльника к тому, что вы паяете.
4. Тщательно выбирайте припой и флюс.
5. Следите за чистотой и лужением наконечника.
6. Выберите температуру пайки, достаточно высокую для эффективного плавления припоя, но не слишком высокую.
7. Удерживайте жало паяльника на выводе и контактной точке / контактной площадке, пока оба не нагреются до температуры.
8. Нанесите достаточно припоя, чтобы покрыть контактную площадку и окружить провод.
9. При необходимости обрежьте выводы острым ножом для резки свинца и не задевайте паяное соединение.
10. Удалите остатки флюса с места пайки с помощью качественного съемника флюса.

Сопутствующие товары:

На этом завершается наше полное руководство по электронной пайке. У вас остались вопросы о том, какие продукты для пайки лучше всего подходят для ваших задач? Свяжитесь с нами по телефону 678-819-1408 или отправьте нам сообщение здесь.

Лучшие паяльники для начинающих и экспертов в 2020 году

Будь то новичок, любитель или профессионал, комплекты паяльника являются незаменимыми инструментами для ремонта монтажных плат, ремонта электроники, изготовления ювелирных изделий, сварки и т. Д.

Используя паяльники, вы можете соединить два металла или предмета вместе с максимальной точностью. Не все комплекты паяльников одинаковы.

Чтобы выбрать лучший комплект паяльника , вы должны учитывать следующие факторы…

1. Мощность: Паяльники поставляются с диапазоном мощности от 15 до 20 Вт.

• Для небольших работ по ПП — от 15 до 25 Вт
• Для общих паяльных работ — 40 Вт
• Для сложных и сложных работ от -50 до 60 Вт

2.Контроль температуры: У каждого проекта свои требования к температуре. Паяльники бывают с контролем температуры или без него. Лучше выбирать модель с контролем температуры, так как вы можете повышать или понижать температуру в зависимости от задачи. Паяльники без терморегулятора дешевле, но они подходят только для простых домашних задач.

Некоторые другие факторы, которые следует учитывать, — это совместимость жала, качество, антистатичность, подставка и принадлежности для пайки.Мы четко упомянули о них в нашем Руководстве по покупке .

После сравнения нескольких моделей, имеющихся на рынке, мы составили короткий список лучших комплектов паяльника.

Лучшие комплекты паяльников

10 лучших обзоров паяльников

1. Комплект паяльника Anbes

Купить сейчас на Amazon

Anbes привез с собой универсальный комплект электронного паяльника, который содержит все необходимое . Его очень легко переносить и использовать для сварки печатных плат, ремонта бытовой техники, домашних работ, сварки ювелирных изделий и многого другого.

Мы ставим этот продукт на первое место благодаря его чрезвычайно полезным компонентам. Это комплект 14-в-1, содержащий широкий набор инструментов. Опорная станция имеет двойной пружинный держатель из губчатого железа, который безопасен в использовании. Паяльник очень быстро нагревается и имеет функцию замены 5-ти нескольких паяльников.

Стальную головку нелегко уронить из-за ударопрочной конструкции винтовой резьбы. Работает от 60Вт 110В.

Насос для разупорядочения с присосом для припоя имеет алюминиевый корпус и вакуумную трубку высокого давления.Его можно использовать одной рукой, и это очень эффективно. Он используется для удаления припоя с печатной платы через отверстия для пайки.

Характеристики

• Рабочее напряжение: 110 В
• Мощность: 60 Вт
• Диапазон температур: 200 ℃ — 450 ℃

Компоненты в комплекте

• Паяльник
• Паяльный насос
• Нож для зачистки проводов
• Подставка для паяльника
• Пинцет
• Электронный провод 2 x 24awg
• 5 различных наконечников паяльника
• Трубка из оловянной проволоки
• PU Сумка для переноски

Купить сейчас на Amazon

Подобные товары

2.Комплект паяльника Plusivo

Купить сейчас на Amazon

Это полный набор для пайки с мультиметром от Plusivo. В нем есть все необходимые инструменты, используемые для домашних ремонтных работ, паяльных работ, сварки печатных плат, изготовления поделок / ювелирных изделий, ремонта электрики, электроники и бытовой техники и т. Д.

Он оснащен ручкой регулировки температуры, четырьмя вентиляционными отверстиями, термостойкой ручкой , металлическое основание, губка для очистки, держатель пружины, набор из 5 сменных наконечников и трубка для припоя из оловянной проволоки.Он оснащен мультиметром, а 20+ дополнительных предметов в комплекте используются как для пайки, так и для распайки.

Поставляется с прочной сумкой из полиуретана, в которой вы сможете расположить все компоненты, правильно хранить и легко переносить. Кроме того, вы можете загрузить электронную книгу, бонус, который поможет вам в пайке. Производитель предлагает 30-дневную гарантию возврата денег / замены на свой продукт.

Характеристики

• Рабочее напряжение: 110 В
• Мощность: 60 Вт
• Регулируемая температура: 200 ° C — 450 ° C
• Вес изделия: 1.016 кг
• Подставка для пайки: Сталь
• Сумка для переноски: PU
• Источник питания: Батарея (2 батарейки AAA)
• Стиль: Пайка / Сварка

Компоненты в комплекте

• Паяльник с регулируемой температурой (60 Вт)
• Цифровой мультиметр с датчиками премиум-класса
• Подставка для паяльника
• Пинцет (прямой ESD-11, изогнутый ESD-15)
• Инструмент для резки диагональной проволоки, мини-инструмент для зачистки проводов и резак
• Насос для демонтажа припоя
• 5 Набор паяльных наконечников
• Трубка для припоя с оловянной проволокой
• Мини-печатная плата и мини-отвертка
• Фитиль для припоя и паяльная паста
• Термоусадочный комплект (бонус)
• Красный провод 22 и черный 22 AWG
• Отвертка в форме ручки
• Изоляционная лента (красная, черная, и желтый)
• Электронная книга

Купить сейчас на Amazon

3.Комплект паяльника Vastar

Купить сейчас на Amazon

Комплект паяльника Vastar — это профессиональный термостатируемый комплект. Он обещает быстрый нагрев и обладает хорошей эффективностью рассеивания тепла. Усовершенствованная конструкция стальной трубы и паяльник помогают эффективно рассеивать тепло.

Этот продукт занимает третье место, так как паяльный пистолет не очень хорош для демонтажа припоя по сравнению с топперами, указанными выше. Но помимо этого, он имеет другие улучшенные функции, такие как использование фиксированного резистора для микросхемы для обновленной печатной платы вместо цветного фиксированного кольца

Еще одно отличное преимущество заключается в том, что вам не понадобится паяльная станция.Вы можете просто подключить и играть легко. Жала паяльника полезны для гитары, оборудования, конденсаторов ТВ, печатных плат или аксессуаров.

По вопросам гарантии обращайтесь к производителю за подробностями.

Характеристики

• Длина кабеля: 59,0 дюймов
• Рабочее напряжение: 110 В Мощность: 60 Вт

Компоненты в комплекте

• 1 Паяльник
• 5 Паяльников
• 1 Паяльная подставка
• 1 Карман Упаковать трубку для припоя
• 1 Антистатический пинцет
• 1 Демонтажный насос

Купить сейчас на Amazon

Подобные продукты

4.Комплект паяльника Anbes

Купить сейчас на Amazon

Это один из наиболее хорошо функционирующих комплектов паяльника, имеющий сертификаты FCC и RoHS. Его можно легко использовать для красок, различных электронных плат, сварки, часов, мобильных устройств, компьютерного оборудования, телевизионных конденсаторов и т. Д.

Anbes появляется из-за часто неисправного шкалы температуры и жала паяльника. Помимо этого, паяльные насосы имеют вакуум высокого давления, который может легко удалить припой с печатной платы.Мультиметр может работать как с переменным, так и с постоянным током.

Паяльник имеет регулируемую температуру, которая может быть нагрета за 30 секунд, и имеет светодиодный индикатор, который делает его безопасным для сварочных целей. Он также имеет простой переключатель ВКЛ / ВЫКЛ.

Паяльник быстро нагревается и обладает способностью рассеивать тепло, благодаря чему легко остывает. Он имеет регулируемую температуру и технологию керамического сердечника.

Имеется гарантия 12 месяцев и пожизненная поддержка клиентов.

Характеристики

• Температура: 200-450 ° C
• Вес: 689 г
• Рабочее напряжение: 110 В
• Рабочая мощность: 60 Вт

Компоненты в комплекте

• Насос для демонтажа припоя
• Отвертка
• Anti -статический пинцет
• 2 провода для припоя
• 2 наконечника
• Wirecutter
• Мультиметр
• Подставка для пайки

Купить сейчас на Amazon

Подобные товары

5.Паяльники Pancellent с цифровым мультиметром

Купить сейчас на Amazon

Эти паяльники Pancellent являются универсальным решением для ваших задач пайки и сварки, таких как печатные платы, бижутерия, проекты DIY, обучение навыкам, небольшие электронные платы и т. Д.

Из-за ненадежного контроля температуры и труднодоступности цифр, этот продукт попадает именно сюда. Кроме того, он быстро нагревается и экономит электроэнергию. У них также есть губчатые блоки для очистки паяльников.

Кроме того, он поставляется с цифровым мультиметром (модель DT831B +), кусачками для диагональной проволоки с противоскользящей ручкой, присосой для пайки одной рукой, новой конструкцией рассеивания тепла (4 отверстия), термоусадочной трубкой 328 различных размеров, губкой в ​​основании и Светодиодный индикатор для легкого выполнения ваших задач.

Поставляется с сумкой для переноски из полиуретана, что позволяет удобно хранить небольшие инструменты и легко переносить их. Он имеет различные удивительные функции и важные компоненты, которые все еще остаются в этом списке.

Характеристики

• Рабочее напряжение: 110 В
• Мощность: 60 Вт
• Температурный диапазон: 200 ° C — 450 ° C
• Вес: 970 грамм
• Подставка для пайки: металлическая сталь

Компоненты в комплекте

• Паяльник 60 Вт (с 5 жалами)
• 328 Термоусадочная трубка
• 2 электронных провода
• Разупорядочивающий насос
• Подставка и очиститель для паяльника
• Пинцет
• Трубка с оловянной проволокой
• Цифровой мультиметр (2 стержня мультиметра И аккумулятор)
• Прецизионная карманная отвертка с 30 винтами
• Нож Hobby с 5 сменными лезвиями
• Нож для зачистки проводов
• Руководство пользователя
• Сумка для переноски PU
• Гарантийный талон

Купить сейчас на Amazon

6.Комплект паяльника Tabiger

Купить сейчас на Amazon

У Tabiger есть базовый набор паяльника для всех. У него есть определенные приложения, такие как ремонт различной электроники, печатных плат, сварка, гитара, проводка, мобильные устройства, компьютерное оборудование, телевизионные конденсаторы, поделки и многое другое.

Основным недостатком этого продукта является тот факт, что иногда в упаковке нет ручки, и работа прекращается через 10 минут и длится недолго. Кроме того, он быстро нагревается и экономит энергию.Есть большие вентиляционные отверстия для отвода тепла и быстрого охлаждения.

Насос для распайки можно использовать одной рукой. Это отличное преимущество этого паяльного набора Tabiger. Корпус насоса изготовлен из алюминия, устойчивого к нагреванию, коррозии и хорошо рассеивающего тепло.

Имеется 12 месяцев гарантии на продукт и пожизненная поддержка клиентов.

Характеристики

• Мощность: 60 Вт
• Рабочее напряжение: 110 В
• Вес изделия: 14.7 унций
• Диапазон температур: 200-450-4C

Компоненты в комплекте

• Паяльник
• 5 жало паяльника
• Паяльная проволока
• Насос для удаления припоя
• Паяльная стойка
• Антистатический пинцет
• Чемодан для инструментов

Купить сейчас на Amazon

7. GLE2016 Электрический паяльный сварочный аппарат

Купить сейчас на Amazon

Этот продукт представляет собой паяльник с регулируемой температурой, который можно использовать для пайки и сварки печатных плат. DIY-проекты, бижутерия, небольшие электронные доски и т. Д.

Этот продукт является седьмым, потому что жала паяльника служат недолго, а у паяльника возникают проблемы при использовании. Однако этот продукт все еще находится в списке из-за его ярких характеристик. Он нагревается за 2 минуты и питается от керамического сердечника нагревателя.

Он прост в использовании, им можно управлять одной рукой, а ручка из мягкой резины обеспечивает удобство использования.

По вопросам гарантии обращайтесь к производителю за подробностями.

Характеристики

• Рабочее напряжение: 110 В
• Мощность: 60 Вт
• Диапазон температур: 200 ° C ~ 450 ° C

Компоненты в комплекте

• 1 паяльник
• 1 x припой ( 82% Sn, 18% Pb, диаметр 1 мм., 0,71 унции)
• 5 дополнительных наконечников паяльника

Купить сейчас на Amazon

8. Комплект паяльника Sremtch

Купить сейчас на Amazon

В этом комплекте паяльника используется технология индукции с керамическим сердечником, регулируемая Благодаря большим вентиляционным отверстиям, переключателю включения / выключения, изолирующему силикагелю и быстрому нагреву за 30 секунд обеспечивается экономия энергии и безопасная сварка.

Он подходит для различных применений, таких как сварка, ремонт электроники и печатных плат, часы, мобильные устройства, ювелирные изделия, компьютерное оборудование, ТВ-конденсаторы и т. Д.Подходит как для новичков, так и для любителей и профессионалов.

Из-за того, что шкала температуры и жала паяльника часто выходят из строя, комплект SREMTCH входит в эту позицию. Помимо этого, он имеет длину кабеля 57 м и легкий, что позволяет использовать его в течение длительного времени. его легко и быстро припаять. Набор инструментов поставляется в хорошо организованной сумке для переноски из полиуретана.

По вопросам гарантии обращайтесь к производителю за подробностями.

Характеристики

• Рабочее напряжение: 110 В
• Мощность: 60 Вт
• Диапазон температур: 200 ° C — 450 ° C
• Вес: 100 грамм
• Подставка для пайки: стальной металл
• Длина паяльника: 7 дюймы
• Длина кабеля: 57.5 дюймов.

Компоненты в комплекте

• Паяльник с регулируемой температурой
• Подставка для паяльника из нержавеющей стали
• Демонтажный насос
• 5 наконечников паяльника
• Проволока для припоя (100 г / 0,8 мм)
• Желтая губчатая прокладка
• PU для переноски Сумка

Купить сейчас на Amazon

9. Комплект паяльника LDK

Купить сейчас на Amazon

Комплект паяльника LDK включает все необходимые компоненты в одном комплекте.Он имеет функцию регулировки температуры и улучшенный термостойкий материал.

Это девятая позиция, потому что жала паяльника не работают должным образом и нет выхода светодиода. Этот продукт по-прежнему попадает в список из-за легкого процесса охлаждения, заключающегося в наличии 4 вентиляционных отверстий.

Насос для удаления припоя поставляется с вакуумной трубкой высокого давления, которая лучше всего подходит для удаления паяных соединений через отверстия на печатной плате.

По вопросам гарантии необходимо обратиться к производителю.

Характеристики

• Рабочее напряжение: 110 В
• Мощность: 20–60 Вт
• Диапазон температур: 200 ℃ ~ 450 ℃
• Паяльная подставка: нержавеющая сталь

Компоненты в комплекте

• 1 Паяльник: От 200 ℃ до 450 ℃ (от 392 ℉ до 842 ℉)
• 5 дополнительных различных наконечников паяльника
• 1 припой
• 1 антистатический пинцет
• 1 присоска для припоя
• 1 чистящая губка
• 1 подставка для паяльника
• 1 Руководство пользователя

Купить сейчас на Amazon

10.Комплект электро-паяльника

Купить сейчас на Amazon

Комплект электро-паяльника — это полезный набор, который содержит все остальные компоненты внутри. Паяльник быстро нагревается благодаря керамической технологии с внутренним подогревом. В стальной трубе есть четыре вентиляционных отверстия, что способствует более быстрому охлаждению.

Однако этот товар идет последним из-за дешевой упаковки. Мультиметр иногда не работает. Но, тем не менее, этот продукт находится в списке из-за некоторых других полезных функций.Доступ к демонтажному насосу можно получить, просто взведя и нажав спусковую кнопку.

На этот продукт распространяется 30-дневная политика бесплатного возврата и замены и 2 года гарантии. Если вы обратитесь к ним сразу после покупки, вы можете получить дополнительную 3-летнюю гарантию.

Характеристики

• Рабочее напряжение: 110 В
• Мощность: 60 Вт
• Диапазон температур: 200 ° C-450 ° C
• Материал стойки: Сталь
• Демонтажный насос: пластик и алюминиевый сплав
• Сумка для переноски: полиуретан кожа

Компоненты в комплекте

• Паяльник
• 5 Несколько наконечников для пайки
• Насос для удаления припоя
• Мини-цифровой мультиметр
• Подставка с губкой для очистки
• Антистатический пинцет
• Трубка с оловянной проволокой
• Тестовые провода
• Отвертка
• канифоль
• Электрическая лента
• Pu Сумка для переноски инструментов

Купить сейчас на Amazon

Что такое паяльник?

Паяльник — это портативный инструмент, который можно использовать для нескольких электронных проектов.Он поставляется с крошечной паяльной лампой, которая нагревает металлические части, чтобы соединить две части вместе. Паяльники бывают разных типов, например, регулируемые паяльники, карандаши, паяльные станции и паяльные пистолеты. У каждого комплекта паяльника есть свои плюсы и минусы. Некоторые типы подходят для определенных проектов, а другие нет. Однако основной принцип работы этих типов по сути схож.

Присадочный материал, также известный как припой, используется в этих инструментах для соединения металлических деталей.Жало паяльника нагревается, что превращает припой в жидкость. Когда жидкость соприкасается с двумя объектами, она соединяет их вместе, как только затвердеет. Однако это полностью отличается от сварки, когда объекты нагреваются и соединяются вместе.

Обычно пайка подходит для таких деликатных работ, как создание мозаики из цветного стекла, ремонт электронных схем, сплавление медных труб и изготовление ювелирных изделий. Соединение, выполненное с использованием припоя, является электропроводным, что идеально подходит для соединения проводов и других электрических компонентов.

Насколько сильно нагревается паяльник?

Паяльник используется для работы с несколькими проектами, в том числе электронными. Они используют источник питания, чтобы нагреть наконечник. Горячий наконечник расплавит припой, что позволит проводящему материалу соединить два объекта вместе. Требуемая температура нагрева зависит от типа применения. Обычно припой начинает плавиться при температуре 380 градусов по Фаренгейту.

Некоторые паяльники способны обеспечивать температуру выше 380 градусов по Фаренгейту, а некоторые могут даже нагреваться до 80 градусов по Фаренгейту.Однако у некоторых паяльников есть только фиксированные настройки температуры. Большинство паяльников поставляются с регулируемыми дисками, которые позволяют регулировать температуру нагрева в соответствии с вашим применением.

Как выбрать паяльник?

Вложение в утюг с недостаточной мощностью может быть неприятным в использовании и пустой тратой ваших денег. Потому что в конечном итоге вы получите испорченные комплекты и поврежденные компоненты. С плохим паяльником…

• Нагрев стыка занимает много времени.Кроме того, необходимо время, чтобы распределить тепло по компонентам во время пайки. Иногда это может привести к повреждению или перегреву компонента.
• Если у него более длительное время нагрева, то для образования оксидов на поверхностях пайки требуется время. Это предотвратит растекание припоя и приведет к слабому стыку.
• Длительное время восстановления припоя между стыками может привести к образованию холодных стыков.

Чтобы купить паяльник, не нужно тратить целое состояние. Дополнительные функции, такие как сменные наконечники и температура, хорошо иметь, но они не обязательно важны для любителей или новичков.

Чтобы помочь вам, мы предоставили всю информацию и факторы, которые следует учитывать при покупке паяльника. Внимательно прочтите его, чтобы принять обоснованное решение.

1. Мощность

Мощность — это первое, что необходимо учитывать при покупке паяльника. Потому что вы можете приобрести утюг, который может быстро нагреваться и поддерживать равномерную температуру на протяжении всего выполнения задачи. Обычно паяльники, которые особенно используются в электронике, имеют диапазон мощности от 20 до 60 ватт.Паяльники мощностью 50 Вт являются обычным явлением, поскольку они обеспечивают достаточно тепла для большинства проектов с печатными платами.

Паяльник с более высокой мощностью (от 40 до 60 Вт) не означает, что они нагревают паяное соединение сильнее. Это означает, что у железа больше мощности для выполнения сложных задач. Поскольку у большинства паяльных станций есть ручка на электростанции, вы можете регулировать температуру жала паяльника в соответствии с вашими требованиями. Когда дело доходит до паяльников с низкой мощностью, например от 20 Вт до 30 Вт, они быстрее теряют тепло, что приводит к слабым или плохим паяным соединениям.

Потребляемая мощность паяльника часто упоминается в технических характеристиках продукта. Стандартные утюги без температурного контроля мощностью 40 Вт идеально подходят для общих паяльных работ. Для тяжелой пайки обратите внимание на более высокую мощность. Для небольших работ на печатной плате мы рекомендуем от 15 до 25 Вт. Паяльники с регуляторами температуры имеют более высокую мощность, так как пользователь может регулировать температуру по своему усмотрению.

Некоторые любители или новички могут выбрать модели с меньшей мощностью, чтобы сэкономить деньги.Паяльники с меньшей мощностью (от 20 до 30) справятся со своей задачей. Но, как уже упоминалось, они нагреваются дольше и быстро теряют тепло.

2. Напряжение

Большинство паяльников, доступных в некоторых странах, имеют правильное сетевое напряжение. Например, в Великобритании это 230 Вольт, в США — 115 В. Некоторые паяльники также поставляются с напряжением 12 В. Некоторые модели предназначены для специальных применений, требующих низкого напряжения. Итак, выбирайте в соответствии с вашими требованиями.

3. Контроль температуры

Это одна из основных функций, на которую следует обратить внимание, поскольку разные задачи пайки требуют пайки при разных температурах. В паяльниках доступны два типа регуляторов температуры. Менее дорогой паяльник не имеет электронного регулирования. Это означает, что при достижении требуемой температуры потери тепла будут равны выделяемому теплу.

Большинство моделей имеют термостатический контроль, что означает, что температуру можно регулировать лучше.Потому что вы можете контролировать или регулировать температуру до желаемого значения. Эти утюги намного лучше, потому что даже когда тепло отводится во время пайки большого объекта, они будут лучше поддерживать температуру на протяжении всей задачи. В моделях без регулирования очень сложно поддерживать температуру при пайке большого объекта. Некоторые паяльники с контролем температуры поставляются с цифровым дисплеем, на котором отображается текущая температура. Это отличное дополнение к этой функции.

Еще одна последняя модель — без терморегулятора. Это более дешевые, но они не подходят для пайки, так как могут повредить компоненты. Если вы хотите паять только домашние проекты, то этой модели должно хватить.

4. Совместимость и замена жала

Лучше выбирать модель со сменными жалами, и паяльник тоже должен быть совместимым. Имеются наконечники для пайки различных размеров, которые подходят для различных задач пайки.Еще один важный аспект, который следует учитывать при покупке набора для пайки, — это стоимость наконечников. Некоторые паяльники совместимы только с жалами определенных производителей. Жала паяльника со временем изнашиваются и окисляются, поэтому в долгосрочной перспективе они могут быть более дорогими, чем один паяльник. Идеальные паяльники совместимы с жалами любых производителей. На самом деле это довольно удобно, особенно в то время, когда они выходят из строя.

5. Размер и форма жала

Как вы уже знаете, паяльники со сменными жалами, которые бывают разной формы, например, стамески, конические, конические и пирамидальные.Материал, из которого они сделаны, также отличается друг от друга. Некоторые материалы — никель, медь и хром. Для выполнения разных работ подходят разные типы наконечников.

Форма и размер жала определяет способ укладки жала. Разные насадки предназначены для разных приложений. У них есть свои преимущества и недостатки.

Перед покупкой любого жала в первую очередь следует подумать, совместимо ли оно с вашей паяльной станцией. Большинство насадок имеют одинаковый дизайн, и в большинстве утюгов используются сменные насадки.Однако вам необходимо сверить размер с руководством производителя и приобрести наконечник в соответствии с требованиями.

Также следует учитывать форму наконечника. Для новичков наконечник стамески — лучший вариант, потому что он имеет плоскую поверхность и хорошо держится. Вы можете расположить его по-разному, чтобы работать с разными размерами компонентов и проводами. Они идеально подходят для соединений проводов, компонентов для снятия пайки, монтажных плат и SMD.

Наконечники копыт подходят для пайки несколькими контактными площадками для поверхностного монтажа.Однако этим приемом пользуются только профессионалы с повышенными навыками. Если вам нужно работать с устройствами SMD или более сложными проектами пайки, то кончик копыта — правильный выбор.

Конические насадки очень сложны в использовании. Однако их работа точна, что делает их подходящими только для опытных пользователей. Последнее, что вам нужно проверить, это материал наконечника. Когда дело доходит до долговечности, идеально подходят железные наконечники. К тому же их дешевле покупать. Однако они отлично удерживают или передают тепло, как медный наконечник.Высококачественные паяльники поставляются с медным наконечником с железным покрытием, обеспечивающим лучшее из обоих вариантов.

6. Антистатическая защита

Электрические компоненты чувствительны, особенно современные интегральные микросхемы, а статическая защита немного проблематична. Хотя большинство компонентов, используемых в домашних конструкциях, не подвержены статическому электричеству, но лишь немногие из них. Поэтому лучше рассмотреть паяльник со статической защитой.

7.Подставка для держателя

Это важный фактор, потому что после завершения работы вы должны поместить горячий утюг в безопасное место. Подставка для паяльника предотвратит скатывание формы паяльника и защитит от возможных травм, например ожогов.

Большинство держателей паяльника поставляются с губкой и поддоном, которые позволяют идеально чистить паяльник. Поскольку утюг достигает температуры около 300 ° C, важно убедиться, что он находится в надежном месте.

8.Свинец против бессвинцового припоя

При покупке паяльника важно учитывать материал, из которого изготовлен припой. Раньше припой состоял из Pb (свинца), олова (Sn) и других металлов в следовых количествах. Его часто называют свинцовым припоем. Но свинец вреден для нашего здоровья, и при воздействии больших количеств существует вероятность отравления свинцом. Однако свинец считается полезным материалом и идеально подходит для пайки, поскольку он имеет низкую температуру плавления, что помогает пользователю создавать прочные паяные соединения.

Из-за вредного воздействия свинца некоторые страны решили отказаться от использования припоя. В 2006 году RoHS (Европейский Союз принял Директиву об ограничении использования опасных веществ) ограничил использование свинца в качестве припоя в электрическом оборудовании и электронике. С тех пор бессвинцовый припой стал очень популярным и распространенным.

Бессвинцовый припой такой же, как и свинцовый аналог, за исключением того, что он не содержит свинца. Он состоит из олова и других микроэлементов, таких как медь и серебро.Этот тип припоя обычно маркируется символом RoHS, чтобы гарантировать подлинность.

9. Принадлежности для пайки

Если вы новичок с меньшим опытом пайки, наличие дополнительных принадлежностей может быть чрезвычайно полезным. Мы уже упоминали, что некоторые из дополнительных аксессуаров упомянуты ниже…

• Припой: Самыми простыми в работе являются 60/40 (свинец / олово), что означает 40% олова и 60% свинца, что является идеальным сочетанием электрического припой.Они подходят как новичкам, так и профессионалам с продвинутыми навыками. Alpha Fry предлагает лучшие припои для сердечников, и все их продукты являются лучшими.
• Фитиль для припоя: Это один из лучших способов удалить излишки припоя с соединения. В отличие от других присосок для припоя, этот аксессуар впитывает расплавленный припой.
• Чистящая губка: Этот продукт полезен для чистки наконечника утюга во время пайки. Поскольку они являются мощными губками для чистки, они избавят от коррозии на кончиках, которые обычные губки не очистить.
• Тонировщик для жала: Полезно очистить и повторно залудить жало паяльника, которое часто становится черным и окисляется.
• Диагональные кусачки: Очевидно, что для обрезки выводов компонентов вам потребуются диагональные кусачки.
• Тиски: Помогают устойчиво удерживать работу. Это самый полезный и важный аксессуар, поскольку он обеспечивает надежные и надежные соединения.
• Рука помощи: Он удерживает компоненты вместе во время пайки.Он особенно хорош для небольших плат, поскольку он скрепляет все вместе при сращивании или заделке проводов.
• Flux Pen: Помогает растеканию бессвинцового припоя.
• Вакуумный насос для пайки или присоска для пайки: Помогает инструменту удалить любой припой, оставшийся при распайке компонентов. По сравнению с солнечными насосами, паяльная присоска / вакуум для припоя является лучшим вариантом.
• Паяльный коврик: Его нужно разместить на столе, на котором вы работаете.Он защищает рабочий стол от любых неудач при пайке.

10. Техническое обслуживание

Приобретая паяльник любой модели, убедитесь, что он поставляется с запасными частями, которые можно легко найти, когда вы захотите заменить. Хотя детали паяльника будут работать несколько лет, жала необходимо регулярно менять. Чтобы избежать ненужных затрат на обслуживание, ремонт или замену, лучше приобрести паяльник высокого класса с контролем температуры и дополнительными запасными частями.

11. Штепсельная вилка заземления

Штепсельная вилка заземления паяльника должна поставляться с трехконтактной вилкой. Он защищает утюг от статических разрядов, которые могут повредить чувствительные электронные детали, если не паять.

12. Бренды

Есть несколько популярных электронных брендов, таких как Weller. Вместо того, чтобы выбирать модель без марочного знака, мы рекомендуем выбирать паяльник, обладающий прочностью и высоким качеством. Также важно следить за хорошей репутацией производителей в области доставки и обслуживания клиентов.Фирменные паяльники редко перегреваются, удобны в обращении и удобны в обращении.

13. Цена и бюджет

Последний, но не менее важный фактор, который следует учитывать при покупке паяльника, — это цена, которую вы можете потратить. Поскольку существует несколько моделей стоимостью от 10 до 200 долларов, вы можете легко выбрать любую в соответствии с вашими требованиями. Даже если у вас ограниченный бюджет, вы все равно можете приобрести очень хороший товар. Большинство пользователей выбирают паяльники среднего класса и по-прежнему довольны их долговечностью и качеством.

Различные типы паяльников

Паяльники бывают нескольких типов, которые имеют свои достоинства и недостатки. Чтобы приобрести лучший, соответствующий вашим потребностям, лучше понять основные различия между ними. Некоторые паяльники сильно нагреваются и имеют быструю температуру плавления. В то время как другие предназначены для того, чтобы пользователь мог регулировать температуру в соответствии с вашими требованиями. Исходя из ваших потребностей, вы должны выбрать подходящий паяльник. Существует несколько видов паяльников, о которых мы упомянули ниже для справки.

1. Простой утюг

Если вам нужна обычная форма паяльника, то этот вариант идеально подойдет. Обычно он работает на номинальной мощности от 15 до 35 Вт, что в значительной степени достаточно для выполнения основных электронных проектов и ремонта. В наши дни даже простые наборы для пайки поставляются с регулируемыми регуляторами температуры, что увеличивает их универсальность. Они подходят для обычных пользователей, которым нравится иметь их для выполнения небольшого ремонта. Они доступны по цене, просты и удобны в использовании, что делает их идеальными для простых электронных проектов DIY.

2. Паяльная станция

Паяльные станции имеют схему контроля температуры, дисплей, блок питания и паяльную головку с датчиком температуры. Они также поставляются с подставками, которые позволяют размещать или хранить утюг, когда он не используется. Влажная губка предназначена для очистки жала до и во время пайки. Некоторые дополнительные аксессуары также доступны в некоторых наборах для пайки, например, вакуумный насос, термофен и вакуумный съемник.

Паяльный карандаш доступен в паяльной станции, которая обычно присоединяется к электростанции.Предусмотрены регулируемые элементы управления, позволяющие увеличивать или уменьшать температуру наконечника припоя в соответствии с вашими требованиями. Некоторые модели даже оснащены электронным контролем температуры, который позволяет устанавливать и поддерживать точную температуру жала паяльника.

Паяльные станции по цене немного дороже простого утюга. Паяльные станции подходят для большинства паяльных работ и очень тонких компонентов для поверхностного монтажа, даже таких небольших, как 0603 и 0805.

Некоторые паяльники поставляются с термостатом, который позволяет регулировать температуру бита. Это гарантирует, что температура всегда поддерживается должным образом. Если тепло отводится без слишком сильного повышения температуры, в таких случаях можно использовать элемент более высокой мощности, чтобы обеспечить хорошую пайку.

Утюги с контролем температуры поставляются с возможностью регулировки, в то время как другие поставляются даже с индикацией температуры. Паяльники с контролем температуры лучше и подходят практически для всех паяльных работ.Однако они немного дороже.

3. Паяльник

Паяльные пистолеты очень похожи на аккумуляторные ручные дрели. У них есть кончик с проволочной петлей, который быстро остывает. Так что кобуры не нужны. Благодаря высокой скорости охлаждения снижается вероятность травм или возгорания. Они подходят для энтузиастов DIY, поскольку активируются только при нажатии на спусковой крючок и имеют легкий захват.

Основным компонентом паяльника является трансформатор, способный преобразовывать 110 В переменного тока в более низкое напряжение.Трансформатор вторичной обмотки только однооборотный. Таким образом, вырабатывается очень низкое напряжение и ток в сотни ампер. Этот сильный ток проходит через медный наконечник. Из-за высокого протока тока жало паяльного пистолета довольно быстро нагревается.

Паяльник прост в эксплуатации и имеет очень короткое время разогрева. Однако он не подходит для тонкой работы на печатных платах и ​​точного обращения с тонкими паяными компонентами. Потому что они выделяют больше тепла, что также может повредить компоненты и печатную плату.Они подходят для работы с проволокой большого сечения. Ценовой диапазон паяльных пистолетов составляет от 20 до 70 долларов.

4. Переделка пайки

Ремонт и доработка — сложные задачи пайки. Обычно они используются в крупносерийном производстве и на промышленных предприятиях. Паяльные системы имеют несколько наконечников, таких как термофен, термос-пинцет, паяльник, пистолет для распайки и другие. Их цена составляет от 250 до 2500 долларов. Среди всех брендов Pace считается одним из самых популярных.

Профессиональный паяльник с контролем температуры поставляется со сменными жалами. Они потребляют мощность 50 Вт и более. Регулировка температуры позволяет установить наконечник на желаемый уровень. Варианты сменных насадок позволяют выбрать идеальный вариант в соответствии с вашими требованиями.

5. Пинцет для пайки

Пинцет для пайки имеет два электронных вывода. Они способны работать с диодами, батареями, резисторами, конденсаторами и нишевыми предметами. Большинство пинцетов доступны отдельно, а другими можно управлять со станции.Пинцеты обычно имеют наконечники с подогревом, которыми нужно управлять вручную. Вам просто нужно слегка сжать, чтобы устройство заработало.

6. Паяльная горелка

Паяльная горелка работает на топливе или пропане. Он обеспечивает короткие выбросы тепла, которые в основном необходимы для плавления металлов. Чаще всего ими пользуются ювелиры. Они подходят для опытных пользователей, поскольку только профессионалы могут справиться с ними, не повредив их. Из соображений безопасности новичкам пробовать их не рекомендуется.

Как пользоваться паяльником?

Паяльник — важный инструмент в мастерской, будь то изготовление ювелирных изделий, домашний ремонт или ремонт электронных схем. Хотя идея пайки может показаться сложной, с некоторой базовой информацией даже новичок сможет ее решить. Основные этапы пайки довольно просты. Мы упомянули их ниже для справки…

• Сначала вам нужно нагреть паяльник до желаемой температуры.
• Используя губку для влажной чистки, очищайте жало паяльника перед использованием инструмента, а также в течение всего процесса.
• После того, как наконечник будет чистым, дайте ему коснуться объекта, который вы хотите припаять.
• По прошествии 2 секунд добавьте еще немного припоя в области соединения, где вы хотите соединить два объекта.
• Тепло превратит припой в жидкое и податливое вещество.
• Вместо того, чтобы нагревать припой нажатием на наконечник, позвольте теплопередаче припоя.
• Если вы поместите наконечник непосредственно на припой, это может привести к образованию хрупких соединений, которые могут не проводить электричество.
• После того, как припой расплавится и соединится с объектами, не трогайте заготовку, пока припой не остынет и соединение не станет прочным.

Советы по безопасности, которые следует учитывать при использовании паяльника

Поскольку жала паяльника могут нагреваться более чем на 300 градусов, лучше подумать о том, чтобы некоторые жала были безопасными при их использовании.Мы упомянули о них ниже для справки.

• Поскольку железные наконечники могут сильно нагреваться, мы рекомендуем не ткнуть им партнера.
• Обязательно намочите губку, чтобы очистить утюг. Хотя это кажется мелочью, если не соблюдать должным образом, вы можете повредить утюг. Сухой утюг не удалит коррозию паяльника, а повредит его. Каждый раз, когда вы поднимаете утюг для пайки, быстро проводите по нему влажной губкой. Это поможет паять намного быстрее и чище.
• Жало паяльника — не самая горячая часть паяльника. Требуется практика купола, чтобы научиться использовать правую часть железа для соединения. Если вы долгое время сидите на одном месте и ничего не течет, то сделайте шаг назад, очистите жало, снова добавьте припой на жало и снова начните пайку.
• Паяльник может только нагревать припой, он не может паять сам. Вы должны использовать утюг для обогрева двух вещей — доски и детали. Никогда не добавляйте припой к наконечнику и не трите им два предмета.Используя железную сторону, нагрейте две части и добавьте припой с противоположной стороны.
• Не пытайтесь достичь перфекционизма. Если паяный стык выглядит нормально, продолжайте. Не паяйте, не трогайте и не паяйте повторно. При повторной пайке тепло может вызвать нагрузку на печатную плату, что может привести к дальнейшему расслоению платы, контактных площадок, поднятию следов и разрушению платы.
• При пайке стыков термическим грузом дайте стыку нагреться еще 5-10 секунд. Если вы припаиваете большую часть контактной площадки с большим количеством меди, дайте утюгу нагреться еще несколько секунд, чтобы тепло проникло в деталь и образовало прочное соединение.Если железный наконечник кажется липким или вы видите шарик припоя на штифте, это означает, что тепла недостаточно. Обязательно удерживайте соединение в течение нескольких дополнительных секунд, чтобы припой правильно растекся.

Чем паяльник отличается от паяльника?

По сравнению с паяльниками, паяльные пистолеты обеспечивают большее напряжение питания от 100 до 140 вольт. Более того, они позволяют пользователю работать даже в ограниченном пространстве, чего сложно достичь с помощью наборов для пайки.В отличие от паяльника, их наконечник имеет форму петли из медной проволоки, что обеспечивает отличную гибкость.

Паяльные пистолеты подходят как для металлических проектов, так и для массивных соединений, которые обычно требуют более легких прикосновений. А также идеально подходит для более тяжелых проводных работ, сложных электрических подключений и других профессиональных работ.

В отличие от паяльных пистолетов, паяльники представляют собой фонари, что делает их пригодными для задач, требующих длительной пайки. Благодаря своей гибкости, они подходят для различных проектов, от домашних мастеров до тяжелых работ.Маленькие утюги подходят для более легких проектов по сборке и установке электроники. Их не нужно выключать или включать повторно, так как они будут оставаться горячими очень долго.

Ниже приводится разбивка каждого типа…

Паяльник:

• Подходит для более тяжелых заготовок
• Не имеет большого количества разновидностей
• Быстро нагревается
• Не предлагает больше напряжения, чем паяльники

Паяльник:

• Медленно нагревается
• Имеет меньшее напряжение, чем паяльные пистолеты
• Подходит для проектов с низким энергопотреблением
• Имеется множество разновидностей и типов

Часто задаваемые вопросы ? 1.Какой припой лучше всего подходит для автомобильной проводки?

Канифольный припой с сердечником лучше всего подходит для автомобильной проводки, поскольку в центре имеется флюс, который очищает поверхность провода для пайки. Припой обычно представляет собой комбинацию смешанных сплавов. В большинстве автомобильных применений используется припой 60/40, который содержит 60% олова и 40% свинца.

2. Паяльник какой мощности подходит для обычного ремонта автомобильной проводки?

Мощность большинства паяльников, используемых в электронике, составляет от 20 до 60 Вт.Утюги мощностью 50 Вт довольно распространены, поскольку они обеспечивают достаточно тепла для пайки печатных плат. Паяльники с более высокой мощностью, например от 40 до 60 Вт, намного лучше.

3. Как происходит разводка паяльника?

Вы должны держать оба луженых провода друг на друге, а затем вы должны коснуться паяльником проводов. Этот процесс расплавит припой и нанесет должное покрытие на провода. Теперь снимите утюг и подождите несколько секунд, чтобы паяное соединение остыло и затвердело.Чтобы закрыть соединение, обязательно используйте термоусадочную пленку.

4. Обжим или пайка кабельных разъемов: что лучше?

По сравнению с пайкой обжим обеспечивает более прочное и надежное соединение. В процессе пайки используется нагретый металл для соединения кабеля и разъема. Со временем присадочный металл может разрушиться, что может привести к нарушению соединения. Большинство электриков предпочитают простой обжим, а не пайку.

Заключение

Мы рекомендуем Комплект паяльника Anbes, 60 Вт, сварочный инструмент с регулируемой температурой .Этот чрезвычайно надежный, и если вы хотите недорогой, вы определенно можете сделать свой выбор среди всех них.

Эти продукты надежны и просты в использовании. Они работают лучше всего в стране и имеют удовлетворительные гарантийные характеристики.

Мы предлагаем вам просмотреть все продукты и сделать свой выбор с умом.

Лучшие паяльники для начинающих и любителей 2021

Пайка — важный навык в электронике: хотите ли вы отремонтировать какие-то электронные устройства или создать и спаять свои собственные схемы.

Паять несложно, и вы можете научиться паять менее чем за час, просто просмотрев несколько руководств и попрактиковавшись в сборке наборов для пайки своими руками.

В этой статье мы покажем вам лучшие паяльники для начинающих и любителей. Рекомендуемые нами паяльники подходят для пайки макетных схем электроники или простых соединений печатных плат. Некоторые из них могут также подходить для пайки компонентов SMD в зависимости от наконечника железа.

Лучшие паяльники для начинающих и любителей

Учитывая особенности, которые следует искать в паяльнике, мы составили список лучших паяльников для начинающих и любителей.Взгляните на следующую таблицу, чтобы сравнить паяльники. Продолжайте читать этот пост, чтобы получить подробное описание каждого инструмента.

---

Паяльники Top 8:

1. Hakko FX888D-23BY Цифровая паяльная станция
2. Модель паяльной станции X-Tronic
3. Паяльная станция Aoyue
4. Паяльник Tabiger
5. Delcast 30 Вт Паяльник с точным наконечником
6. TS100 Digital Smart Mini Portable
7. MINI TS80 Digital OLED USB Type-C

Различные типы паяльников

Существует несколько видов паяльников для электронных схем.

• Карандашные паяльники — подключаются непосредственно к розетке и не имеют регулируемой температуры.
• Регулируемые карандашные паяльники — они похожи на карандашные, но имеют регулируемую температуру.
• Беспроводные утюги — это хороший выбор, когда вам нужен переносной паяльник или вам нужно что-то маленькое на рабочем месте.
• Паяльные станции — состоят из двух разных частей: основания и самого паяльника; База обычно поставляется с держателем, губкой для очистки и шкалой температуры.

5 характеристик, которые следует искать в паяльнике

При поиске паяльника следует учитывать следующее:

1. Контроль температуры: это хорошая функция, потому что для разных паяльных работ требуется разная температура железа.
2. Мощность: Вам следует подобрать паяльник мощностью не менее 30 Вт. Паяльники с низкой мощностью нагреваются дольше и не выдерживают постоянной температуры.
3. Совместимость наконечников : наконечники утюга должны быть сменными, а утюг должен быть совместим с широким спектром наконечников. Существуют разные насадки с разным размером для разных типов работ. Приобретая паяльник, следует также учитывать цену жала. Некоторые паяльники совместимы только с жалами той же марки (это может быть дорого по сравнению с ценой на паяльник).
4. Подставка: важно иметь место, где можно разместить горячий утюг во время работы.
5. Приложение : вам иногда нужен паяльник для мелкого ремонта / работ? Или вы часто используете паяльник для сборки и пайки собственных схем? В зависимости от приложения и от того, как часто вы будете пользоваться утюгом, вам следует искать разные функции.

Возможно, вам также понравится прочитать: Лучшие мультиметры до 50 долларов США

---

Сравнение лучших паяльников для начинающих и любителей

Вот подробное описание каждого паяльника.Есть несколько паяльников в разных ценовых категориях и характеристиках.

1. Цифровая паяльная станция Hakko FX888D-23BY FX-888D FX-888 (синяя и желтая)

$ 115,00
$ 104,95 в наличии

17 новых от 97 $.96

Бесплатная доставка

по состоянию на 14 июня 2021 г. 13:41

Паяльная станция Hakko — одна из лучших в данной ценовой категории. В нем есть все, что вы ищете в паяльной станции. Паяльник невероятно быстро нагревается (около 10 секунд) и сохраняет температуру во время работы.Он предлагает регулировку температуры, цифровой дисплей, губку для очистки и прочную подставку, которая не двигается во время работы.

Вы также можете найти эту паяльную станцию ​​с 7 дополнительными наконечниками.

Последнее обновление 14 июня 2021 г., 13:41

---

2.Паяльная станция X-Tronic Model

$ 54,75
$ 49,75 в наличии

2 новый от $ 49.75

Доставим бесплатно

по состоянию на 14 июня 2021 г. 13:41

Эта паяльная станция поставляется с паяльником мощностью 75 Вт с эргономичной ручкой и прочной подставкой с местом для нескольких принадлежностей, таких как держатель валика припоя, латунная губка, тонировщик для наконечников и чистящий флюс.

Станция оснащена цифровым дисплеем температуры — он может отображать температуру в градусах Цельсия или Фаренгейта. Это удобная функция, позволяющая узнать, когда утюг достиг нужной температуры пайки. Кроме того, он также имеет функцию 10-минутного сна. Это означает, что если после использования установить утюг в держатель, он перейдет в спящий режим через 10 минут.

---

3.Паяльная станция Aoyue

29,99 долл. США в наличии

3 новый от 29,99 $
4 б / у от 18,20 $

Бесплатная доставка

по состоянию на 14 июня 2021 г. 13:41

Эта паяльная станция поставляется с утюгом мощностью 60 Вт со съемным наконечником.Этот утюг совместим с множеством разных насадок, что удобно для замены или если вам нужны разные насадки для разных работ. Наконечник, который идет в комплекте с утюгом, подходит для большинства паяльных работ в ваших электронных проектах.

Карандаш легкий, что упрощает использование. На задней панели станции есть переключатель включения / выключения, так что вам не нужно включать и выключать утюг из розетки каждый раз, когда вы хотите паять. На нем есть маленький светодиод, который показывает, когда станция включена, и мигает, когда она нагревается.Некоторые люди говорят, что этот светодиод может быть больше, чтобы его было лучше видно, чтобы вы случайно не оставили включенным утюг.

Температуру утюга можно регулировать от 1 до 8, вращая ручку на станции. Кроме того, в комплект подставки входят губка для чистки, держатель для утюга и держатель катушки с припоем.

---

Рекомендуемая литература: Лучшие помощники по пайке

Недорогие паяльники

Если вы не часто пользуетесь паяльником, у вас ограниченный бюджет или вы только начинаете работу, вы можете взглянуть на следующие недорогие паяльники.

4. Паяльник Tabiger

19,99
18,99 долл. США в наличии

2 новых от 18 $.99
1 б / у от 18.98 $

Бесплатная доставка

по состоянию на 14 июня 2021 г. 13:41

Это набор для пайки, в который, помимо паяльника, входит множество дополнительных принадлежностей. Это отлично подходит для новичков, у которых нет необходимых принадлежностей для пайки, и у них небольшой бюджет.В комплект входит паяльник мощностью 60 Вт с регулируемой температурой, припой, подставка, губка для очистки, пять разных наконечников, антистатический пинцет и чехол для хранения и переноски всего.

Некоторые жалуются, что губка для чистки не очень хорошая, а подставка не очень прочная. Тем не менее, это по-прежнему отличный комплект за такую ​​цену.

---

5.Паяльник с прецизионными жалами Delcast, 30 Вт,

9,99 долл. США в наличии

2 новинка от $ 9.99

Доставим бесплатно

по состоянию на 14 июня 2021 г. 13:41

Если вы ищете дешевый паяльник, чтобы использовать его время от времени, это один из самых дешевых паяльников, который вы можете получить.Его мощность составляет всего 30 Вт, и у него нет регулируемой температуры. Это означает, что для нагрева может потребоваться много времени, и ему будет сложно удерживать температуру. Однако для периодических работ / ремонтов и за ту цену, которую вы платите, он выполняет свою работу. Если вы ищете паяльник, который будет использоваться в ваших электронных проектах и ​​будет использоваться чаще, мы рекомендуем рассмотреть другие варианты.

---

Лучшие портативные паяльники

Паяльник TS80P, пожалуй, лучший портативный паяльник за свою цену на данный момент! Лучше, чем многие «обычные» паяльники в том же ценовом диапазоне.

6. Программируемый паяльник MINI TS80P Digital OLED USB Type-C (блок питания в комплекте)

109,98 долл. США в наличии

3 новых от 109 $.98

Бесплатная доставка

по состоянию на 14 июня 2021 г. 13:41

Паяльник TS80P является преемником TS100. Он похож на TS100, но с новыми функциями и некоторыми улучшениями.TS80P — это USB-паяльник, и вы можете запитать его, используя подходящий блок питания. Заменить насадки еще проще, так как здесь используется штекер 3,5 мм (аналогичный аудиоразъему).

TS80P — дешевый, легкий, портативный и высококачественный паяльник с регулируемой температурой. Он также имеет несколько удивительных интеллектуальных функций, таких как режимы сна и ожидания. Утюг очень быстро нагревается (примерно 20 секунд) и работает невероятно хорошо. К тому же он крошечный и не занимает много места.Итак, если у вас небольшой верстак или вам нужно заниматься пайкой в ​​полевых условиях, этот паяльник — лучший выбор.

В зависимости от того, где вы достаете паяльник, он не будет поставляться с блоком питания или подставкой. Тем не менее, мы очень рекомендуем этот паяльник, и вы можете прочитать наш обзор портативного паяльника TS80P здесь.

---

Принадлежности для пайки

Если вы только начинаете паять, вы можете подумать о приобретении некоторых принадлежностей:

• Припой: проще всего работать с припоем 60/40 свинец / олово (0.5 мм).
• Фитиль для припоя: фитиль впитывает расплавленный припой, поэтому его удобно удалять излишки припоя.
• Чистящая губка: для чистки кончика утюга во время пайки.
• Тонировщик жала: используется для очистки и повторного лужения жала паяльника, когда оно черное и окисленное.
• Диагональные кусачки: используются для обрезки выводов после пайки.
• Рука помощи: удерживать компоненты вместе во время пайки.
• Флюсовое перо: содержимое флюсового карандаша способствует растеканию бессвинцового припоя.
• Вакуумный насос для пайки: этот инструмент помогает удалить припой, оставшийся при распайке компонентов. До сих пор у нас не было хорошего опыта с насосами для пайки.
• Паяльный коврик для защиты поверхности рабочего стола во время пайки.

Дополнительные принадлежности для пайки можно найти в 10 лучших принадлежностях и инструментах для пайки.

Заключение

В этой статье мы показали вам лучшие паяльники для начинающих и любителей.Все утюги, которые мы вам показали, — хороший выбор в зависимости от того, чем вы хотите заниматься, и в зависимости от вашего бюджета.

Если у вас ограниченный бюджет и вы абсолютный новичок, набор паяльника Tabiger — хороший выбор, так как он поставляется с множеством полезных аксессуаров.

Паяльная станция Hakko — Если вы не беспокоитесь о том, сколько вы потратите, и вам нужен отличный паяльник на всю жизнь, который невероятно быстро нагревается, паяльник Hakko — лучший выбор.

Купить на Amazon.com Купить на Amazon.co.uk Купить на eBay

На данный момент мой любимый паяльник из списка, безусловно, паяльник TS80P. Он настолько прост и практичен в использовании, что не занимает места на моем столе. Прочтите наш обзор, чтобы узнать больше о паяльнике TS80P.

Надеемся, этот список был вам полезен. У вас уже есть паяльник или вы собираетесь его купить? Не стесняйтесь поделиться с нами своим мнением.

Спасибо за чтение и не забудьте подписаться на нашу новостную рассылку.
