Какие преимущества дает паяльник с терморегулятором. Как выбрать оптимальную модель для своих задач. На что обратить внимание при покупке паяльника с регулировкой температуры на AliExpress.
Почему паяльник с терморегулятором — must have для радиолюбителя
Паяльник с терморегулятором стал незаменимым инструментом для любого радиолюбителя и профессионала, работающего с электроникой. Почему же регулировка температуры так важна?
Основные преимущества паяльника с терморегулятором:
- Возможность точной настройки температуры под конкретную задачу и тип припоя
- Защита компонентов от перегрева
- Энергоэффективность — нагрев только до нужной температуры
- Увеличение срока службы жала паяльника
- Более качественные и надежные паяные соединения
При работе с современной SMD-электроникой точный контроль температуры становится критически важным. Слишком низкая температура не позволит качественно пропаять соединение, а перегрев может повредить чувствительные компоненты.
Ключевые характеристики паяльников с терморегулятором
При выборе паяльника с регулировкой температуры стоит обратить внимание на следующие параметры:
- Диапазон регулировки температуры. Оптимально 200-450°C.
- Мощность. Для большинства задач достаточно 60-80 Вт.
- Тип нагревательного элемента. Керамический обеспечивает быстрый нагрев.
- Сменные жала разных форм и размеров.
- Точность поддержания температуры. ±5°C считается хорошим показателем.
- Время нагрева до рабочей температуры.
- Эргономика рукоятки и вес паяльника.
Какой тип регулировки температуры лучше выбрать? Аналоговая регулировка проще и дешевле, но цифровая обеспечивает более точный контроль и возможность задания предустановленных температурных режимов.
ТОП-10 моделей паяльников с терморегулятором на AliExpress
Рассмотрим наиболее популярные и качественные модели паяльников с регулировкой температуры, доступные на площадке AliExpress:
1. Yihua 908D+
Мощность: 60 Вт Диапазон температур: 200-480°C Особенности: Керамический нагреватель, цифровой дисплей, 5 сменных жал в комплекте
2. TS100
Мощность: 65 Вт Диапазон температур: 100-400°C Особенности: Компактный размер, программируемый, OLED-дисплей
3. Hakko 936
Мощность: 60 Вт Диапазон температур: 200-480°C Особенности: Аналоговая регулировка, высокая надежность
4. CXG 936d
Мощность: 75 Вт Диапазон температур: 200-480°C Особенности: Керамический нагреватель, аналоговая регулировка
5. Mini TS80
Мощность: 30 Вт Диапазон температур: 100-400°C Особенности: Ультракомпактный размер, питание от USB-C
Какую модель выбрать начинающему радиолюбителю? Для старта отлично подойдет Yihua 908D+ — недорогой, но функциональный паяльник с цифровой регулировкой и набором жал в комплекте.
Как правильно использовать паяльник с терморегулятором
Несколько советов по эффективному использованию паяльника с регулировкой температуры:
- Подбирайте оптимальную температуру под конкретный тип припоя и задачу
- Дайте паяльнику полностью прогреться до рабочей температуры
- Регулярно очищайте жало от окислов и остатков флюса
- При длительных перерывах в работе снижайте температуру
- Используйте подставку для паяльника для безопасности
Как определить оптимальную температуру для пайки? Начните с рекомендаций производителя припоя, затем корректируйте в зависимости от размера и теплоемкости спаиваемых деталей.
Уход за паяльником с терморегулятором
Правильный уход поможет продлить срок службы вашего паяльника:
- Регулярно очищайте жало паяльника губкой или специальным очистителем
- Покрывайте жало свежим припоем перед длительным хранением
- Не допускайте механических повреждений жала и провода
- Храните паяльник в сухом месте
- Периодически проверяйте точность поддержания температуры
Как часто нужно менять жало паяльника? При правильном уходе качественное жало может прослужить несколько лет. Замена требуется при видимых повреждениях или значительном износе.
Безопасность при работе с паяльником
Несколько важных правил безопасности при использовании паяльника с терморегулятором:
- Работайте в хорошо вентилируемом помещении
- Используйте защитные очки
- Не прикасайтесь к металлическим частям включенного паяльника
- Выключайте паяльник после завершения работы
- Держите паяльник вдали от легковоспламеняющихся предметов
- При пайке мелких деталей используйте пинцет
Как оказать первую помощь при ожоге паяльником? Немедленно охладите обожженный участок под струей холодной воды в течение 10-15 минут, затем наложите стерильную повязку.
Альтернативы паяльнику с терморегулятором
Хотя паяльник с регулировкой температуры является оптимальным выбором для большинства задач, существуют и альтернативные инструменты:
- Паяльная станция — более функциональное, но и дорогое решение
- Паяльник с фиксированной температурой — бюджетный вариант для простых задач
- Паяльный фен — для работы с SMD-компонентами
- Индукционный паяльник — быстрый нагрев, но ограниченная применимость
В каких случаях стоит выбрать паяльную станцию вместо отдельного паяльника? Если вы часто работаете с разными типами компонентов и нужна максимальная функциональность и удобство.
Паяльник с регулятором температуры
К паяльному оборудованию предъявляется всё больше требований, тем более, когда речь идее об элементах SMD. Они критичны к высоким температурам и ко многим современным монтажным технологиям. На нынешней стадии рекомендуется применение паяльной станции. При этом приобретённый мной паяльник с набором жал и терморегулятором полностью отвечает необходимым требованиям.
Эти требования сугубо практичны. Паяльник должен современно выглядеть, иметь невысокую цену и быть сугубо функциональным. В данном случае мы имеем дело с конкретным набором характеристик паяльника:
1. Мощность – 60 Вт;
2. Напряжение — 220В;

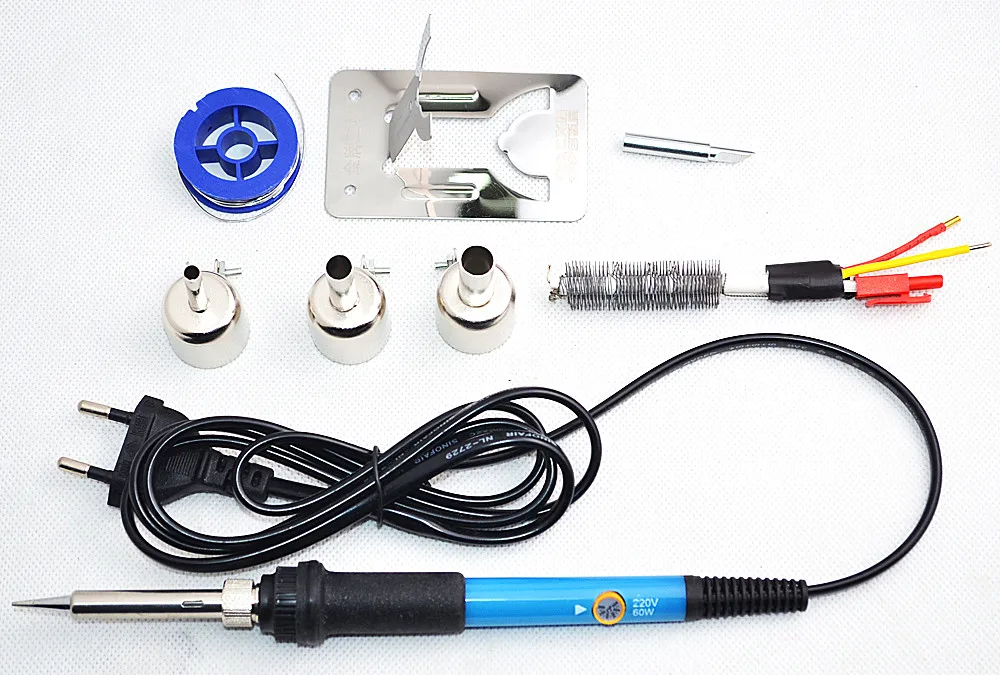

Паяльник поставляется в блистерной упаковке.
В комплекте идёт переходник под наши розетки.
Длина паяльника 20 см., шнур — 120 см.
Паяльник состоит из керамического обогревателя и сменного необгораемого жала. Эта оснастка может меняться, исходя из вида работ.
Одно жало идёт в комплекте, другие приобретаются отдельно.Настройка температуры происходит с помощью резистора, установленного на ручке. Пределы температурных значений определяются с помощью регулятора. Его крайние значения – от 200 до 450 градусов С.
Что находится внутри?
Мы видим нагреватель. Он изготовлен из нихрома и помещён в керамическую трубу.
Далее извлекаем плату.
Аккуратная пайка.
Удобство использования
Этот паяльник удобен в использовании, фиксируется в руке хорошо благодаря вставке из резины. Имеется набор всевозможных паяльных жал. Это позволяет использовать данное устройство даже при пайке микросхем и других мини-компонентов.
Вывод:
Достоинства:
1. Низкая стоимость:
2. Наличие нагревателя из керамики;
3. Возможность смены жал, в том числе их использование с других устройств;
4. Встроенное управление температурными параметрами.
К недостаткам можно отнести:
Жёсткий шнур, снабжённый вилкой по американскому стандарту.
Паяльник куплен за свои кровные:
Планирую купить +72 Добавить в избранное Обзор понравился
+48 +93
Паяльник с терморегулятором: конструктивные особенности
Паяльник с терморегулятором стал необходимостью для тех мастеров, которым приходится часто менять режимы пайки.
Если нужно работать с различными инструментами, это не столь удобно, как выполнять все процедуры одним паяльником. Ситуация касается и количества инструментов для покупки. Конечно, неплохо бы иметь в арсенале несколько устройств, выполняющих одну и ту же функцию, но с разной максимальной температурой разогрева, это образовало бы запас на случай поломки. Но если рассматривать ситуацию с экономической точки зрения, выбрать паяльник с терморегулятором намного разумнее.
Мастера говорят о следующих преимуществах такого устройства:
- Регулятор позволяет понижать максимальный нагрев жала, что обеспечивает возможность работы с температурой значительно ниже, чем дает инструмент с такой мощностью.
- Для мелких деталей и тонких проводов является лучшим решением, так как не позволит перепалить провод по неосторожности.
- Благодаря терморегулятору для паяльника при работе с большой схемой, электрической установкой или электроприбором, у которых разные детали, с отличающейся толщиной проводов и контактов, все операции можно выполнять одним инструментом.
- Наличие дополнительного регулятора экономит время, так как мастеру не нужно постоянно переключаться с одного инструмента на другой.
Техника с регулятором получает все большее распространение, несмотря на ее высокую стоимость, которая в разы превосходит цену на привычные аналогичные инструменты. Популярность же серийные модели от известных производителей заслужили относительно недавно, хотя и раньше встречались самодельные устройства, что свидетельствует о востребованности инструмента.
Изготовить терморегулятор для паяльника своими руками не составляло большого труда. Намного сложнее было сделать так, чтобы температура регулировалась плавно, а сам элемент не мешал при работе. Кустарные методы изготовления давали условный вариант, так как удобства, которое обеспечивают серийные модели благодаря аккуратному исполнению внутри корпуса, еще не было.
Устройство паяльника с регулятором температуры
Конструкция паяльника с регулятором температуры не обладает серьезными отличиями от той, которая присутствует в обыкновенных моделях.
Главной особенностью является наличие сопротивления в цепи. Если его отключить, инструмент будет работать как обыкновенный паяльник, разогреваясь до той температуры, которую позволяет его максимальная мощность. Это соответствует высшему показателю точки регулировки. Если нужно понизить температуру разогрева жала, включается сопротивление, уровень которого зависит от необходимого показателя.
«Важно! В серийных устройствах часто рассчитано заранее, на каком значении появится та или иная максимальная температура, что дает существенное преимущество перед самодельными моделями, выполняющими ту же функцию»
По внешнему виду многих современных паяльников незаметно, есть ли у них терморегулятор. Только подробное рассмотрение того, как устроен паяльник, покажет, имеются ли на нем ручки регулировки и какие-либо кнопки. Сопротивление скрывается внутри корпуса, а размеры ручки редко сильно меняются. Производители стараются сохранить компактность и удобство техники.
Несмотря на конструктивные особенности, ее внешний вид практически не меняется.
Преимущества и недостатки
Терморегулятор для паяльника пропиленовых труб и инструментов прочего назначения может нести как положительные, так и отрицательные изменения. К преимуществам таких паяльников относятся:
- возможность менять температуру, тонко подбирая режим пайки, что повышает итоговое качество проведения операций;
- избавление от необходимости использовать несколько инструментов при работе с одним объектом;
- одинаково качественная пайка толстых и тонких проводов.
Несмотря на обилие практических преимуществ, здесь присутствуют и некоторые недостатки:
- более высокая стоимость инструмента;
- повышенная вероятность поломки, так как усложнение всегда приводит к снижению надежности;
- не всегда точное и тонкое обеспечение регулировки, что делает основное преимущество сомнительным и условным.
Основным преимуществом является возможность изменения температуры при работе
Разновидности
Схема терморегулятора для паяльника может быть нескольких типов, что создает различия в их работе и особенностях регулировки.
Первой разновидностью является ступенчатый регулятор, который выставляет определенное фиксированное значение температуры. Наиболее простым примером станет добавленное в схему сопротивление, которое снижает максимальную температуру в два раза при включенном состоянии. Нажав кнопку, мастер повышает сопротивление и снижает мощность инструмента в два раза. По такому типу переключатель может быть выстроен на несколько позиций.
Терморегулятор для полипропиленового паяльника и других моделей выполняется еще с плавной регулировкой. Его принцип построен на том, что ток снимается с сопротивления в определенном месте. Чем больший путь по нему он проходит, тем меньше нагрев жала. Поворот ручки управления меняет положение ползунка, который двигается по элементу сопротивления.
Инструкция по эксплуатации
Особенности эксплуатации для паяльника с терморегулятором заключаются только в предварительном выставлении нужной температуры или режима перед включением устройства. В остальном же все действия должны происходить так, как и с обыкновенным аналогом.
Заключение
Терморегулятор для паяльника полипропиленовых труб и прочих разновидностей данного инструмента является полезным нововведением. Для новичков он не сильно подходит, так как модели с ним дороже, их сложнее настраивать, и они не всегда могут пригодиться. Для специалистов же такие паяльники станут незаменимым помощником, даже несмотря на все их особенности.
Видео: Паяльник с регулировкой температуры жала и керамическим нагревателем 60 Вт
Вероятно, самый простой электронный паяльник с регулируемой температурой
- по: Дженни Лист
Вся эта технология очень впечатляет, но как просто сделать утюг с регулируемой температурой? Если вы представитель старшего поколения, то, конечно, можете указать на утюги с биметаллической или магнитной регулировкой температуры, так что давайте перефразируем вопрос. Как просто сделать электронный паяльник с регулируемой температурой ? [Лаборатория Bestonic] может просто иметь ответ, потому что он разместил на YouTube видео, демонстрирующее чрезвычайно простой утюг с регулируемой температурой. Это не самое элегантное решение, но оно выполняет требуемую работу, и все это при очень небольшом количестве деталей.
Он взял керамический корпус из резервного держателя предохранителя и установил его на металлическую раму, чтобы получился простой держатель паяльника, в который помещается жало его нерегулируемого паяльника. К керамике он прикрепил термистор, который находится в цепи смещения затвора полевого МОП-транзистора. МОП-транзистор, в свою очередь, управляет реле, которое подает сетевое питание на утюг.
Регулировка температуры происходит, когда утюг нагревает керамику до точки, в которой термистор изменяет состояние MOSFET и реле, после чего (с отключением питания утюга) он охлаждается до тех пор, пока MOSFET снова не перевернется и не перезапустит процесс. Возможно, вы заметили недостаток в том, что для работы требуется, чтобы утюг находился в держателе, хотя мы подозреваем, что на практике тепловой инерции керамики будет достаточно для разумного поддержания регулирования, пока утюг возвращается в держатель. между суставами. Никто не утверждает, что этот утюг с регулируемой температурой не уступает своим дорогим коммерческим собратьям, вместо этого он представляет собой очень изящный способ создать полезный инструмент из очень небольшого количества компонентов. И нам это нравится. Посмотрите полное видео ниже перерыва.
Мы имели дело со многими проектами паяльников с регулируемой температурой, прежде чем здесь, в Hackaday, включая этот недорогой способ использования жал Weller RT без оплаты полной паяльной станции, утюг, управляемый промышленным ПИД-контроллером, и этот утюг с питанием по ПОС.
Однако этот утюг выводит простоту управления температурой на новый уровень.
Как добавить контроль температуры в паяльник
спросил
Изменено 2 года, 3 месяца назад
Просмотрено 20 тысяч раз
\$\начало группы\$
Я вижу много-много сборок «утюга с регулируемой температурой», которые просто либо:
- добавляют таймер к неконтролируемому утюгу
- добавляет диммер к неуправляемому железу
Первое тоже самое, что включить утюг позже.
А второе — это то же самое, что переплатить за утюг на 25 Вт (потому что таким станет ваше железо на 75 Вт).
Существуют ли какие-либо проекты, действительно добавляющие контроль температуры с обратной связью к нерегулируемому паяльнику?
Я думаю, что это можно сделать намного дешевле, чем покупать переоцененный Weller, но прежде чем я начну что-то, я хотел бы увидеть, где другие потерпели неудачу / преуспели, и я с треском провалился в поисках любой предыдущей работы по этому вопросу.
- пайка
- температура
\$\конечная группа\$
7
\$\начало группы\$
Для автоматического контроля температуры вам потребуются три основных компонента:
- Способ измерения температуры утюга на кончике
- Способ управления блоком питания для изменения температуры
- Микроконтроллер для считывания температуры и определения способа регулировки источника питания для достижения желаемой температуры
Поскольку вы просили выполнить предыдущую работу, вот хороший журнал сборки самодельного мода для паяльной станции, включая множество красивых картинок, схем и прошивок.
И Dangerous Prototypes, похоже, собирают какой-то комплект. Но некоторые ссылки мертвы, а информация отсутствует. Но у них есть хорошая нестандартная печатная плата для проекта, которой на момент написания этой статьи нет в наличии. Я не уверен, что это незавершенная работа или просто незавершенный и забытый проект. Вероятно, вы могли бы написать им по электронной почте и попросить обновления.
PS: Я согласен с оценкой AndrejaKo по железу с диммером. Для некоторых людей это все, что им нужно. Вот хорошая инструкция о том, как это сделать.
\$\конечная группа\$
1
\$\начало группы\$
Вам понадобится датчик температуры. Утюги с регулируемой температурой, вероятно, используют либо термопары, либо термисторы (вероятно, первые, поскольку они, как правило, прекрасно себя чувствуют при высоких температурах).
Если бы вы могли подключить термопару рядом с кончиком вашего утюга, вы могли бы просто считывать температуру и реализовать какой-нибудь контроллер (ПИД, нечеткий, любой другой) для управления питанием.
В качестве альтернативы вы можете считывать температуру по изменению сопротивления нагревательного элемента. Следите за напряжением и током, проходящим через элемент, чтобы получить сопротивление (R = V/I), и используйте температурный коэффициент сопротивления элемента (вероятно, нихром) для расчета температуры. Потребуется большая осторожность, чтобы это было достаточно точным, так как вам придется вычесть провод и возможное сопротивление соединения (оба из которых также могут меняться в зависимости от температуры).
В любом случае ваши результаты будут довольно плохими. Помимо простого контроля температуры, часто существует много других существенных различий между утюгом Radio Shack и (например) Hakko. А именно, близость нагревательного элемента к наконечнику (у хороших утюгов нагревательный элемент находится внутри наконечника) и «плотность» нагревательного элемента (все нагревательные элементы мощностью 65 Вт в Hakko имеют диаметр около 3/16 дюйма).
