Обзор паяльника TS-100
Сегодня речь пойдет о незаменимом в практике радиолюбителя приборе — паяльнике. Но не простом, а золотом «портативном». Итак, герой сегодняшнего обзора — TS-100. Думаю, многие о нем слышали или даже видели.
Продается он сейчас в большинстве китайских интернет-магазинах, к примеру: на AliExpress, Gearbest, Banggood и т.д.
Давайте же разберемся, что это за зверь такой. Начнем, как водится, с упаковки. Заводская упаковка представляет собой небольшую коробку черного цвета, запаянную в два слоя полиэтилена — обычный и пупырный. Пленку фотографировать не стал, ничего интересного в ней нет, а вот коробку заснял:
Устроена она ровно точно так же, как и спичечный коробок, при этом вытащить внутренности из нее довольно проблематично. Сама коробка черная, без излишеств. С одной стороны сделано тиснение логотипа производителя, с другой стороны наклейка, информирующая, что в коробке действительно лежит паяльник. Открываем:
Внутри видим конверт.
Упаковка, надо отметить, сделана довольно хорошо Первое впечатление — прибор добротный и качественный, создателям важен не только функционал, но и внешний вид в целом. Не пропадает оно и после того, как извлекаешь паяльник из коробки. Однако, для паяльника куда более важен функционал, чем красивая упаковка, его то мы в скором времени и проверим. А пока узнаем, что же китайцы положили в загадочный конверт. Открываем:
Там видим краткую инструкцию (подробная есть в электронном виде), шестигранник с парой запасных винтов и карту сервисного обслуживания. Что ж, ничего лишнего, только все самое необходимое. Теперь рассмотрим сам паяльник:

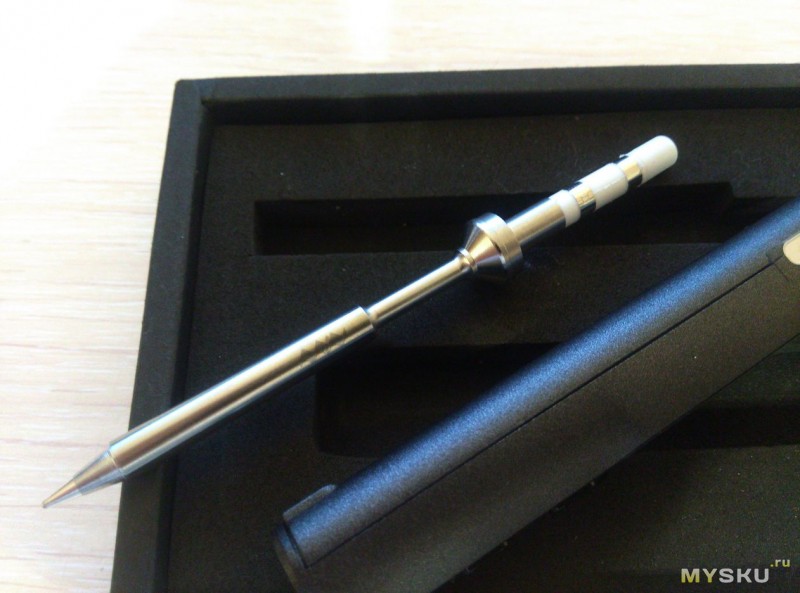

Извлекаем его из коробки.
Теперь осталось лишь собрать. Тут все просто, жало вставляется в отверстие на торце корпуса и фиксируется винтом при помощи шестигранного ключа.
Изначально отверстие для жала закрыто пластиковой заглушкой.
Жало здесь той же фирмы что и паяльник. После нехитрой операции сборки паяльник готов к работе. Для работы есть два режима: Режим настройки и Режим работы. Активируются они в зависимости от того, куда подключен паяльник, к ПК или же к источнику постоянного тока 12-24В. Оба разъема расположены в верхнем торце паяльника.
При подключении по USB паяльник оживает и на дисплее появляется заставка, затем версия прошивки и после этого надпись CONFIG.
При этом ПК определяет устройство, как накопитель с текстовым файлом CONFIG.
txt внутри. Сам фал служит для задания настроек паяльника:
- Рабочая температура
- Пониженная температура
- Время отключения
- Время перехода в режим снижения температуры
- Шаг изменения температуры
- Минимальный порог напряжения питания
- Единицы отображения температуры
- Калибровочная константа. Изменять ее не стоит, высчитывается при калибровке.
Для работы с паяльником в режиме паяльника необходимо подключить источник питания. При этом снова появляется заставка, а после нее анимация, предлагающая нажать на левую кнопку для начала работы. Не смотря на небольшой размер дисплея текст легко читается.
Сразу после нажатия начинается нагрев. Для нормальной работы источник питания должен обеспечивать ток не менее 1,5-2А. В противном случае при попытке включения произойдет просадка питающего напряжения, а т.к. паяльник проверяет нахождение напряжения в заданных рамках, он просто не включится. При 12В питания во время нагрева паяльник потребляет около 1,3А:
В режиме поддержания температуры, пока пайка не осуществляется, около 300мА.
Это практически соответствует значению из мануала:
| Напряжение питания | Мощность | Потребляемый ток | Время разогрева с 30 до 300 градусов |
| 12 В | 17 Вт | >1.4A | 40 секунд |
| 16 В | 30 Вт | >1.9A | 20 секунд |
| 40 Вт | >2.1A | 15 секунд | |
| 24 В | 65 Вт | >2.7A | 11 секунд |
При питании 19В и 24В значения тока так же вполне адекватные.
Время нагрева укладывается в указанные рамки. Питать рекомендуют от 19В источника, но паяльник отлично работает и от 12В. Жмем кнопку и начинается нагрев, при этом анимация информирует об этом:
По скорости нагрева паяльник легко обходит популярную Lukey702 даже при питании 12В, от более дорогой станции фирмы PACE он, конечно, отстает, но при 24В питания догоняет и ее.
При достижении заданной температуры, иконка меняется:
Температура при этом вполне соответствует отображаемой (предел измерения тепловизора 280 градусов, поэтому на паяльнике выставлена температура 250):
Регулировка температуры осуществляется кнопками. Сначала одну из кнопок необходимо удерживать в течении 2 секунд, а затем выставить требуемую температуру в пределах 100-400 градусов.
Для охлаждения так же есть анимашка, даже две. Первая включается при начале снижения температуры, а вторая по прошествии 3-4 секунд.
Что ж, нагревается паяльник шустро, однако, надо проверить, как он отрабатывает нагрев в динамике. Единственный способ — начать им паять. В руке паяльник лежит довольно неплохо, только немного непривычно, т.к. нет привычного ограничителя хвата. Однако, через пару минут на это перестаешь обращать внимание.
Температура выставлена 300 градусов, как и на других станциях, которыми я пользуюсь. Для начала проверил работу на простых платах с мелкими элементами.
Паяльник на удивление хорошо справился, вполне себе на уровне китайских паяльных станций. После этого устроил тест посложнее — запайка 2мм медной проволоки (выводы трансформатора) в плату выпрямителя. И тут паяльник показал себя с лучше стороны. Lukey 702 осталась далеко позади. На прогрев места пайки ушло около 1-2с, при этом жало не прилипало к припою, т.е. совсем не прилипало, как будто паяешь обычные компоненты с тонкими выводами, термостабилизация отработала задачу на 5+. Здесь TS-100 оказался очень близок к ST-50E-TD с паяльником TD100, которая стоит минимум в 10 раз дороже данного девайса. Честно скажу, результат сильно удивил. Паять TS-100 одно удовольствие. Корпус, кстати, нагревается слабо, не сильнее, чем на других паяльниках.
Пройдемся теперь по остальному функционалу. Если во время работы зажать обе кнопки, то паяльник вернется в режим ожидания. Теперь можно нажать правую кнопку и видеть процесс охлаждения:
Здесь же можно провести калибровку температуры.
Для этого снова зажимаются обе кнопки. Данная операция проводится, если измеряемая температура сильно отличается от действительной (например, после замены жала). Калибровка должна проводиться на холодном паяльнике при комнатной температуре.
Еще одной полезной функцией является наличие акселерометра. Т.е. паяльник не будет греться впустую, если им не пользуются. По прошествии времени, заданного в файле CONFEG.txt паяльник снизит температуру до уровня, заданного там же. Если же его взять в руку, нагрев возобновится. Также он полностью выключится при достижении времени бездействия.
Кроме пайки, в паяльнике можно обновлять прошивку и даже менять изображение заставки. Про эти операции подробно написано в мануале, поэто переписывать сюда их не буду.
Итак, работу проверили, теперь пришло время покопаться во внутренностях прибора. Для разборки необходимо выкрутить винт с задней стороны паяльника. Для этого понадобится отвертка «звездочка». После этого крышка легко снимается.
Вся электроника размещается на двух платах. Одна содержит всю силовую часть, другая МК и акселерометр. Управляет всем этим делом STM320F103T8U6. Плата с МК легко вынимается из разъема. Для извлечения силовой платы потребуется выкрутить винт заземления и фиксации жала, а также винты крепления контактных лепестков на плате.
Также в интернете в свободном доступе легко находятся схема девайса, она довольно простая, и исходники прошивки:
На этом у меня все. Подведем итоги:
Плюсы:
- Быстрый нагрев
- Поддержание температуры не хуже дорогих, фирменных станций.
- Наличие акселерометра, т.е. не страшно забыть паяльник включенным.
- Возможность использования в местах с отсутствием сети 220В (например в машине, что временами бывает очень полезно)
- Малый вес (всего 33г).
Минусы:
- Достаточно высокая стоимость жала (на али в районе 500-600р).
- Не самая низкая цена на сам паяльник (однако, на мой взгляд, свою стоимость он практически оправдывает).
- Непривычная форма корпуса, к работе с паяльником надо привыкнуть.
- Винт фиксации жала довольно легко «слизывается» если немного переусердствовать с затяжкой (но сильно тянуть и не требуется, жало держится вполне себе надежно).
Я, лично, использовал данный паяльник в течении месяца. Впечатления сложились самые положительные. Единственное, чего временами не хватало — разные типы жал, но этот вопрос довольно легко решается. В хозяйстве радиолюбителя вещь довольно полезная, а при желании может работать и в полевых условиях.
Теги:
- Обзор
- Паяльник
Обзор паяльника и прошивка TS-100
Опубликовано автором Moldik
Маленький компактный и к тому же «умный» паяльник TS100, на мой взгляд качественно выделяется среди подобных вещей.
Его отличает не только размер и в принципе автономность, но и гибкость настроек и как результат легкость эксплуатации.
О чем это я, конечно о паяльнике. В принципе я считаю что у паяльника только одна функция: нагревать свое жало в тот момент когда он (паяльник) включен на нагрев.
Но как оказалось и у меня есть дополнительные требования:
1. хочу, что бы температура была стабильной (что бы не перегревался)
2. хочу, что бы температура была именно такой какую я хочу именно в этот момент — пусть регулируется
3. хочу, что бы когда я им не пользуюсь он отключал себя, а лучше «засыпал», а когда я начинаю вновь им работать просыпался, ну а если я вообще про него забыл — пусть выключится вообще.
И наверно любой из читающих скажет, так все просто — купи набор или готовую станцию на жалах Т12 и вот оно твое счастье и дешевле чем TS100.
И будут правы.
Но я еще хочу что бы он был красив, ну хотя бы как я как Ополон, ну ладно признаю хочется хуже чем болит и купил я TS100. А станции Т12 у меня есть и две из набора и готовая и мне обе нравятся, о чем я писал тут и тут.
реклама
А теперь, что из себя представляет этот паяльник с моего взгляда:
Все то, что обьеденяет этот паяльник с паяльником Т12 я не буду повторять
Что интересного и нового:все управление и отображение режимов находится непосредственно в ручке паяльника
размер сравнимый с размером простого карандаша
возможность питания от различных источников питания, без всяких блоков управления, что равно мобильность
стильность, как у Порше)))) — ну да каждому свое
Комплектность:
реклама
— коробочка
— паяльник
— жало
— инструкция
— 2 запасных болтика и шестигранный ключ (для этих болтиков)
ФОТО
У паяльника есть 3 разьема:
— спереди вставляется жало.
— сзади разьем питания 12-24В (2,5*5,5мм)
— и разьем microUSB, для изменения настроек и обновления прошивок.
ФОТО, ФОТО
При подключении к ПК паяльник определяется как USB накопитель и там можно увидеть один файл CONFIG.TXT следующего содержания:
StbTemp=200 #(100~400) Температура в режиме ожидания
WkTemp=300 #(100~400) Температура рабочего режима
SlpTime=180 #(60~999) Время в секундах до перехода в режим ожидания
IdlTime=360 #(100~999) Время в секундах до перехода в режим простоя с полным охлаждением
TempStp=10 #(1~25) Шаг с которым можно регулировать температуру
OffVolt=10 #(5~19) Напряжение питания при котором паяльник переходит в режим ожидания
Temp=0 #(0,1) Отображение температуры: 0- по Цельсию, 1- по Фарингейту
Hand=0 #(0,1) Поворот экрана на 180 градусов, для удобства пользования под левую и правую руку
ZeroP_Ad=239 #ReadOnly Температурная калибровка паяльника, менять нельзя.
Комментарии добавил уже я, но можно залить в паяльник файл и с ними.
Все кроме последнего пункта в указанных пределах можно изменять на ваше усмотрение.
На сайте производителя есть инструкция на русском языке и новая прошивка 2.18 (на момент покупки в моем паяльнике была прошивка 2.13)
Меняется прошивка очень просто:
1. нажимаем и удерживаем кнопку А на паяльнике и соединяем паяльник с ПК по USB
2. компьютер определит паяльник как флеш накопитель и там мы увидим несколько файлов, туда перемещаем файл из архива с расширением HEX и он сам меняет свое расширение на RDY, все получилось, паяльник прошит:
Все остальное, что я хотел сказать об этом паяльнике есть в видео, если есть вопросы — не стесняйтесь задавайте здесь или под видео в комментариях.
Видео обзора:
В мастерскую
обзор, паяльник
Miniware TS100 Паяльник с двумя наконечниками — журнал HackSpace в то время как разъем micro USB предполагает, что в TS100 может быть больше, чем кажется на первый взгляд.
Установка наконечника, который поставляется с коническим и долотообразным в рассматриваемом комплекте, выполняется быстро и легко с помощью прилагаемого шестигранного ключа, а для включения утюга достаточно просто подключить прилагаемый блок питания к концу. утюга и сетевой розетки.
Встроенная конфигурация
Когда TS100 загружается, процесс, который вы обычно не связываете с паяльником, он устанавливает целевую температуру, а затем начинает нагревать жало паяльника до этой температуры. Нажатие кнопок позволяет вам перемещать мишень вверх или вниз, чтобы приспособить различные типы припоя или более чувствительные к теплу компоненты, а нагрев утюга основан на обратной связи с наконечником, что означает, что если вы паяете большое соединение который быстро отводит тепло, утюг будет давать больше мощности, чем если бы вы паяли соединение меньшего размера, что является ключевой разницей между простым утюгом с переменной температурой и настоящим утюгом с регулируемой температурой.
В этот момент вы можете подумать, что готовы к пайке, но в конструкции TS100 есть досадный недостаток — в дополнение к форме корпуса, которая позволяет утюгу соскальзывать назад из-за слишком слабого захвата и сжигать пальцы пользователя: железный наконечник показывает «плавающее напряжение» от источника питания, достаточно легкое, чтобы повредить чувствительные компоненты.
Решение находится в комплекте: заземляющая полоса, которая привинчивается к специальной клемме заземления на конце утюга, затем должна быть подключена к соответствующему заземлению, например, к адаптеру клеммы заземления сети. При подключении утюг безопасен в использовании, но без него вы, вероятно, обнаружите, что ваши компоненты молча выходят из строя без видимой причины.
Недостаток питания — это настоящий позор, так как он влияет на гибкость утюга: при входе 12–24 В должна быть возможность запитать утюг одним кабелем от подходящей батареи; однако без дополнительного заземляющего ремня это просто небезопасно.
Исследование разъема micro USB показывает, почему вы, возможно, захотите смириться с недостатками и недостатками железа: при подключении его к любому ПК загружается набор файлов конфигурации, которые можно редактировать и сохранять для изменения различных настроек. , в том числе время, необходимое утюгу для перехода в умный энергосберегающий спящий режим.
Для более предприимчивых пользователей вы можете пойти еще дальше: Miniware выпустила исходный код прошивки утюга, позволяющий различные хаки и модификации. Некоторые уже использовали этот код для написания новой прошивки с улучшенным пользовательским интерфейсом и улучшенными функциями; другие использовали его, чтобы превратить железо в совершенно другой инструмент, от портативной консоли, похожей на тетрис, до полностью функционального, хотя и простого, осциллографа.
TS100 не новый утюг, он существует уже больше года, поэтому у сообщества было достаточно времени, чтобы протестировать его. Те, кто заинтересован в приобретении собственного TS100, должны знать, что Miniware уже разработала и выпустила его преемника TS80.
Обладая рядом улучшений — но, к сожалению, таким же гладким корпусом без расширения спереди, все еще рискуя обжечь пальцы, если вы позволите ему соскользнуть назад — более дорогой TS80 является обновлением до TS100, но на момент написания был доступен только для импорта от китайских дистрибьюторов, без комплектного блока питания.
Хотя TS100 никогда не заменит паяльную станцию высокого класса, особенно с функцией горячего воздуха, позволяющей легко припаивать более сложные детали для поверхностного монтажа и быстро выпаивать компоненты для повторного использования в других местах, это интересно. инструмент, который можно комбинировать с подходящим аккумулятором для ремонта на ходу.
Его прошивка с открытым исходным кодом также является увлекательной концепцией, и она бросает вызов многим компаниям, производящим инструменты, которые, кажется, идут на все, чтобы защитить свои разработки от сторонних модификаций — обычно как способ продажи идентичных оборудование начального и профессионального уровня, отличающееся только функциями, включенными в их прошивку.
Всем, кто возьмет в руки TS100, рекомендуется установить переписанную прошивку Ralim TS100, доступную по адресу: github.com/Ralim/ts100, которая является большим улучшением по сравнению со стандартной прошивкой, предоставленной Miniware.
miniware 69,98 фунтов стерлингов miniware.com.cn
Вердикт
Недостатки TS100 не перевешивают умный дизайн и взламываемую прошивку.
7/10
Обзор паяльника TS-100 (Лучший паяльник?)
За все годы, что я собирал, летал, разбивал и восстанавливал дроны, я точно усвоил одну вещь: хороший паяльник — тонкая грань между разочарованием и весельем .
Когда впервые вышел паяльник TS-100, я видел, как все были в восторге от него, но не особо задумывался о нем, пока не получил его (получил в подарок от члена семьи).
Позвольте мне сказать вам, паяльник с регулируемой температурой — это ДЕЙСТВИТЕЛЬНО путь .
Теперь я использую TS-100 почти во всех случаях пайки, даже дома на верстаке.
Действительно, единственное, с чем он не очень легко справляется, — это с большими контактными площадками на печатных платах, для чего я использую старый 60-ваттный утюг, который у меня завалялся.
К этому моменту вам может быть интересно, как простой паяльник заслуживает целого обзора. Я собираюсь разбить его на несколько частей, начиная с переносимости.
Содержание
Портативность
TS-100 — невероятно маленький паяльник по сравнению с большинством других паяльников, которые вы можете найти на Amazon или где-либо еще. По своей сути он должен быть полевым утюгом.
Это означает, что вы можете лететь в своем обычном месте (куда вам, возможно, даже пришлось добираться пешком), разбиться, отсоединить провод и припаять его обратно прямо здесь и сейчас.
Сколько раз мне приходилось возвращаться домой из-за обрыва провода, пока у меня не появился этот утюг.
Поскольку он такой крошечный, его также очень легко хранить. Технически, вы можете просто ослабить болт и полностью удалить металлический элемент, чтобы сделать его еще меньше, но я оставляю его, так как он все еще примерно того же размера, что и шестигранная отвертка, поэтому он легко помещается в мой чемодан для инструментов.
Единственное, что меня беспокоило при использовании TS-100, это отсутствие провода. Вам нужно будет взять разъем на eBay или еще где-нибудь и припаять к нему XT-60 или что-то еще. Затем вы можете просто подключить липо и включить его.
Контроль температуры и интеллектуальные функции
Второе, что делает TS-100 таким привлекательным паяльником, это его программируемость. Есть даже USB-порт, куда можно загрузить кастомную прошивку (что кажется излишним, но интересное дополнение).
Когда вы подаете питание на утюг, он не начинает автоматически нагреваться. Это хорошая функция безопасности, так как вы можете оставить утюг подключенным к сети и повышать температуру только тогда, когда вам это нужно.
Нажатием кнопки вы можете начать нагрев — в зависимости от того, какое напряжение вы подаете, утюгу требуется от 30 секунд до минуты, чтобы достичь 400 градусов Цельсия, максимальной поддерживаемой температуры. Вы можете установить любую температуру, какую пожелаете.
Необходимо измерение температуры. С обычными утюгами вам просто нужно будет бездействовать, пока вы не коснетесь припоя кончиком, и он не расплавится достаточно быстро, чтобы вы знали, что он готов к работе.
Подождите, пока показания температуры не станут нужными, и начинайте паять!
Еще одна невероятно умная функция, встроенная в TS-100, — это акселерометр.
Когда вы работаете над квадроциклом, может быть время, когда у вас завалялся горячий утюг, но вам нужно отрегулировать некоторые болты или зачистить некоторые провода перед повторной пайкой.
Если вы оставите утюг горячим слишком долго, наконечник утюга начнет окисляться из-за высоких температур и кислорода в воздухе. Это разъедает кончик и заставляет его терять свою теплотворную способность.
Если оставить TS-100 без дела, он понизит температуру до 200 градусов, что-то вроде дежурного режима.
200 градусов по Цельсию определенно недостаточно безопасно для прикосновения (поэтому вам все равно следует быть осторожным), но достаточно прохладно, чтобы наконечник не окислялся так быстро.
Чтобы снова нагреть утюг, просто возьмите утюг, и когда акселерометр уловит движение, он поймет, что вы снова взяли его в руки, и снова нагреется до заданной температуры.
Как круто это!
Как запитать паяльник
Так как у TS-100 нет ни адаптера питания, ни кабеля, вам нужно будет подобрать бочкообразный разъем и сделать свой собственный адаптер питания.
Согласно спецификациям, для питания утюга можно использовать напряжение от 12 до 28 вольт (3-6-ячеечные липосакции). Вы также можете использовать адаптер или источник питания, который выдает эти диапазоны напряжения. Для пайки дома я использовал переходник от старого роутера, который завалялся у меня дома, так как его проще воткнуть прямо в стену, чем каждый раз использовать липо.
Для полевой зарядки я использую 4S lipo.
У меня есть два адаптера питания для TS-100 — один от роутера, а другой я сделал с бочкообразной вилкой и XT-60.
Не забудьте оставить длинный отрезок провода между заглушкой ствола и XT-60, так как более длинный провод облегчит движение – в противном случае вы будете ограничены в том, как держать и двигать утюг.
