Что такое паяльник и как он устроен. Какие виды паяльников существуют. Как правильно выбрать паяльник для различных задач. Как пользоваться паяльником и соблюдать технику безопасности при работе с ним. Какие материалы нужны для пайки помимо паяльника.

Что такое паяльник и для чего он нужен

Паяльник — это ручной инструмент, предназначенный для пайки металлов с помощью припоя. Он позволяет нагревать детали и расплавлять припой для создания надежного электрического и механического соединения. Основные области применения паяльника:

  • Монтаж и ремонт электронных устройств
  • Пайка проводов и кабелей
  • Ремонт ювелирных изделий
  • Пайка деталей в моделизме
  • Ремонт бытовой техники

Паяльник незаменим для любителей электроники, радиолюбителей, ювелиров, мастеров по ремонту техники. Это универсальный инструмент, позволяющий выполнять точную пайку в труднодоступных местах.

Устройство и принцип работы паяльника

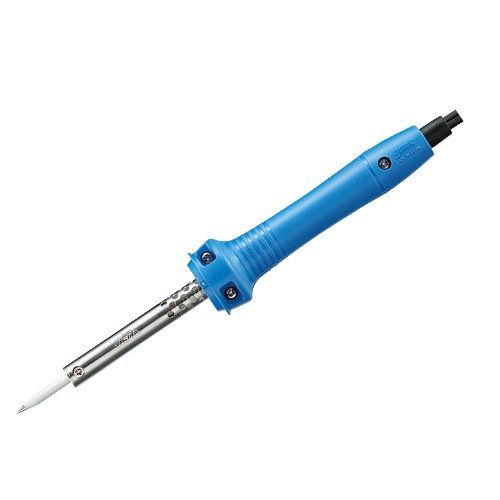

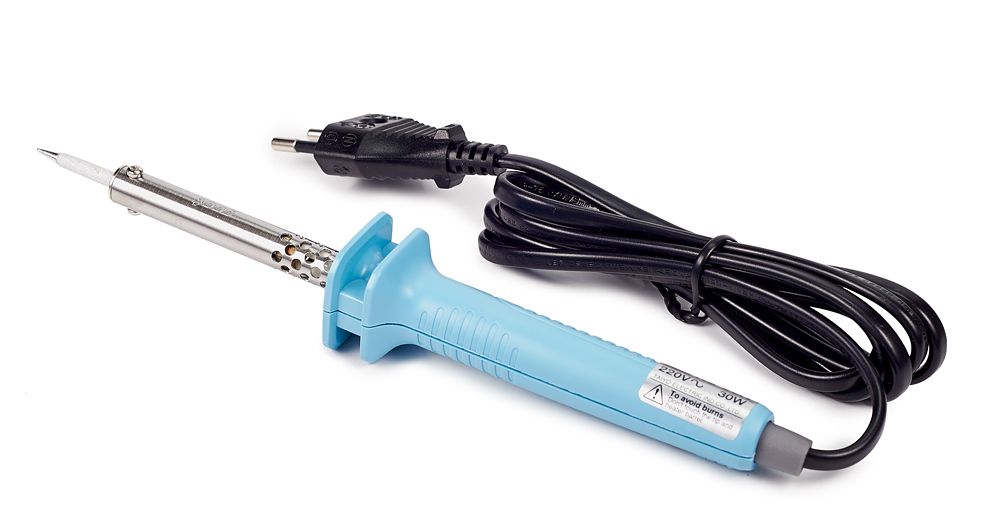

Типичный электрический паяльник состоит из следующих основных частей:


  • Рабочий наконечник (жало) — нагревающийся элемент для расплавления припоя
  • Нагревательный элемент — спираль для нагрева жала
  • Корпус — теплоизолированная ручка
  • Шнур питания с вилкой

Принцип работы паяльника основан на нагреве металлического жала с помощью электрического тока. Нагревательный элемент преобразует электрическую энергию в тепловую, разогревая жало до температуры 200-450°C. Это позволяет расплавлять припой и нагревать соединяемые детали.

Виды паяльников

Существует несколько основных типов паяльников:

1. Электрические паяльники

Самый распространенный вид. Работают от электросети или аккумулятора. Бывают:

  • Маломощные (15-40 Вт) — для точной пайки электроники
  • Средней мощности (40-100 Вт) — универсальные
  • Мощные (100 Вт и более) — для пайки массивных деталей

2. Газовые паяльники

Работают на сжиженном газе. Автономны, не требуют подключения к электросети. Удобны для работы в полевых условиях.

3. Импульсные паяльники

Быстро нагреваются и остывают. Нагрев происходит только при нажатии кнопки. Экономичны, но требуют навыка в использовании.


4. Паяльные станции

Профессиональное оборудование с регулировкой температуры и дополнительными функциями. Обеспечивают высокую точность пайки.

Как выбрать паяльник

При выборе паяльника следует учитывать следующие факторы:

  • Мощность — от нее зависит скорость нагрева и максимальная температура

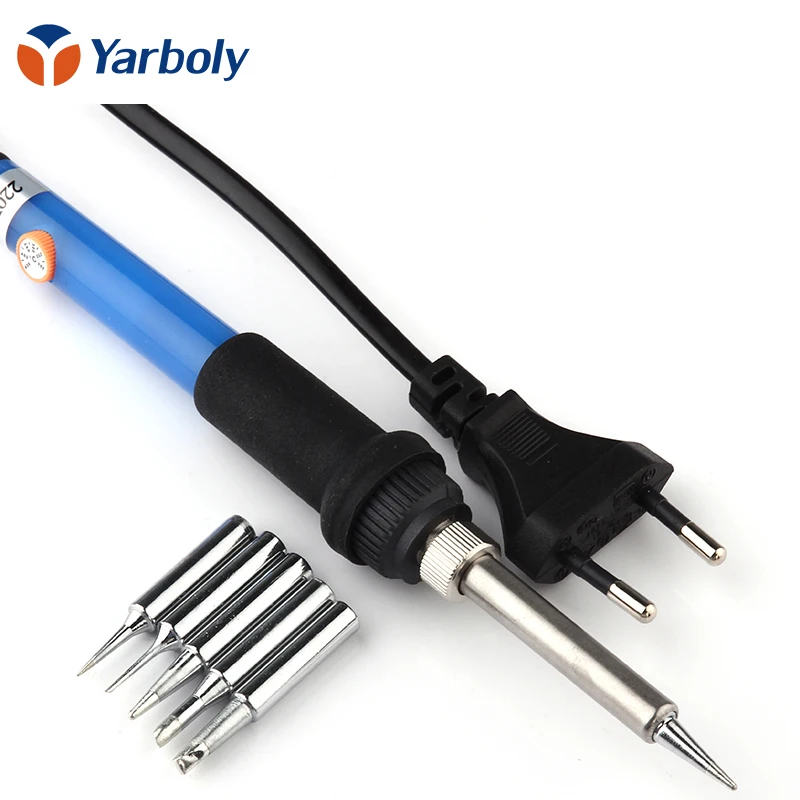

  • Форма и размер жала — влияет на точность пайки

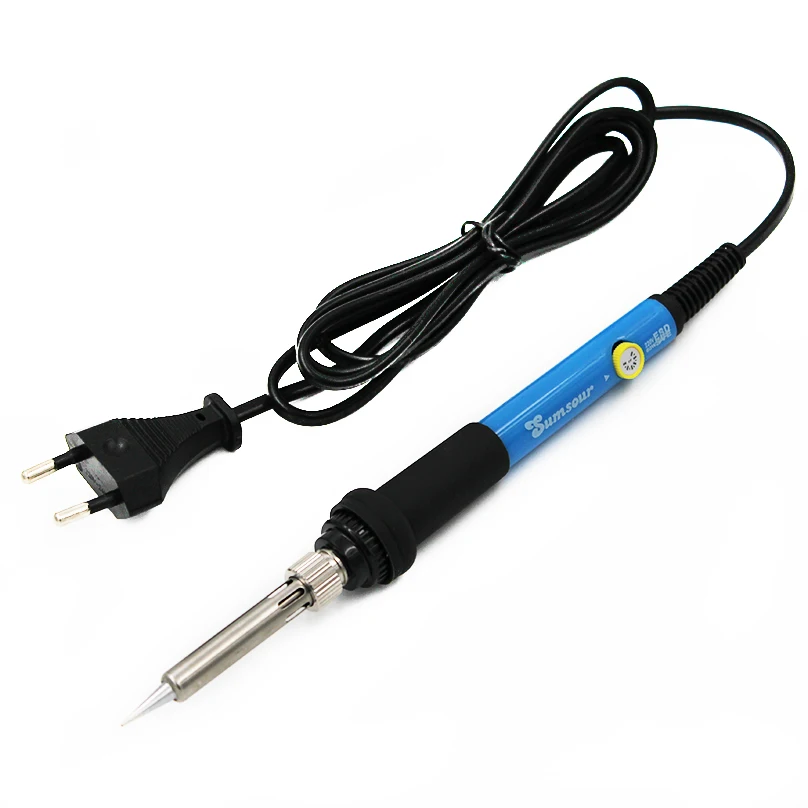

  • Регулировка температуры — позволяет настроить оптимальный режим
  • Эргономика рукоятки — обеспечивает удобство работы
  • Качество материалов — определяет долговечность инструмента

Для начинающих подойдет недорогой паяльник мощностью 30-60 Вт. Профессионалам стоит выбрать паяльную станцию с широким диапазоном настроек.

Техника безопасности при работе с паяльником

Паяльник — потенциально опасный инструмент, требующий соблюдения правил безопасности:

  • Работайте в хорошо проветриваемом помещении
  • Используйте защитные очки и перчатки
  • Не прикасайтесь к нагретым частям паяльника
  • Выключайте паяльник после завершения работы
  • Храните паяльник в специальной подставке
  • Не оставляйте включенный паяльник без присмотра

Соблюдение этих простых правил поможет избежать ожогов и других травм при пайке.


Дополнительные материалы и инструменты для пайки

Помимо паяльника, для качественной пайки потребуются:

  • Припой — сплав для создания паяного соединения
  • Флюс — вещество для очистки поверхности и улучшения растекания припоя
  • Оловоотсос — инструмент для удаления излишков припоя
  • Пинцет — для удержания мелких деталей
  • Кусачки и плоскогубцы — для подготовки деталей к пайке

Правильный подбор материалов и вспомогательных инструментов значительно облегчает процесс пайки и улучшает ее качество.

Как правильно паять паяльником

Процесс пайки паяльником включает следующие основные этапы:

  1. Подготовка поверхностей (очистка, обезжиривание)
  2. Нанесение флюса на места соединения
  3. Нагрев деталей паяльником
  4. Подача припоя в зону нагрева
  5. Формирование паяного соединения
  6. Охлаждение и очистка места пайки

Важно соблюдать правильную температуру пайки и не перегревать детали. Качественное паяное соединение должно быть гладким, блестящим и без пустот.

Распространенные ошибки при пайке

Начинающие пайщики часто допускают следующие ошибки:


  • Недостаточный или избыточный нагрев деталей
  • Использование грязного или окисленного жала паяльника
  • Применение припоя без флюса
  • Перемещение деталей до полного застывания припоя
  • Неправильный выбор мощности паяльника

Избежать этих ошибок поможет практика и соблюдение основных правил пайки. С опытом приходит умение чувствовать правильный режим пайки.


Паяльник | это… Что такое Паяльник?

Паяльник

Пая́льник — ручной инструмент, применяемый при лужении и пайке для нагрева деталей, флюса, расплавления припоя и внесения его в место контакта. Рабочая часть паяльника нагревается пламенем (например от паяльной лампы) или электрическим током.

Содержание

  • 1 Разновидности
    • 1.1 Паяльники с периодическим нагревом
    • 1.2 Паяльники с постоянным нагревом
  • 2 Области применения
  • 3 Паяльные станции
  • 4 Устройство стержневого паяльника
  • 5 Работа со стержневым паяльником
  • 6 Импульсный паяльник
  • 7 Интересные факты

Разновидности

Паяльники с периодическим нагревом

  • Молотковые и торцевые паяльники представляют собой массивный рабочий наконечник, закрепленный на относительно длинной металлической рукоятке, длина которой обеспечивает безопасность в обращении с инструментом. Для выполнения нестандартных работ паяльники подобного типа снабжаются фасонными наконечниками. Нагрев этих паяльников осуществляется внешними источниками тепла. Это наиболее старый вид паяльников (существовали ещё в античное время).
  • Дуговой паяльник — нагрев паяльника осуществляется электрической дугой, периодически возбуждаемой между угольным электродом, помещенным внутри паяльника и наконечником. Дуговой паяльник массой 1 кг нагревается до температуры 500 °C при напряжении 24 В в течение 3 мин, потребляемая мощность 1,5-2,0 кВт.

Паяльники с постоянным нагревом

  • Электропаяльники Паяльники имеющие встроенный электронагревательный элемент, работающий от осветительной сети, от понижающего трансформатора либо от аккумуляторов.
  • Газовые— паяльники со встроенной газовой горелкой (горючий газ подаётся из встроенного баллончика или, реже, из внешнего источника).
  • Паяльники, работающие на жидком топливе —
  • Термовоздушные — в них нагрев детали происходит путем обдува её горячим воздухом. В этом он напоминает промышленный фен, но в отличие от него используется тонкая струя воздуха.
  • Инфракрасные — нагревают деталь с помощью инфракрасного излучения

Области применения

Электропаяльники малой мощности (5—40 Вт) обычно используются для пайки электронных компонентов при помощи легкоплавких оловянно-свинцово-сурьмяных припоев; это основной инструмент электроника и электромеханика. Мощные электропаяльники (100 и более Вт) используются для пайки и лужения массивных деталей.

Паяльные станции

Основная статья: Паяльная станция

При сборке электроприборов и электронных устройств в промышленности используются паяльные станции, предоставляющие дополнительные возможности для пайки, например регулировку (в том числе термостатирование) температуры жала, пайку горячим воздухом или ИК-излучением и т. п.

Устройство стержневого паяльника

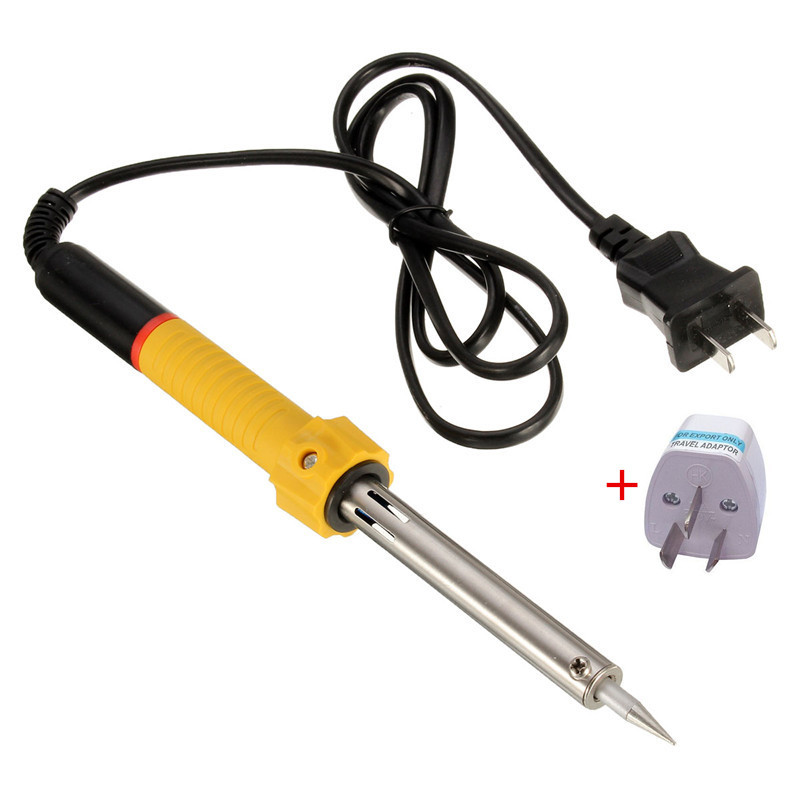

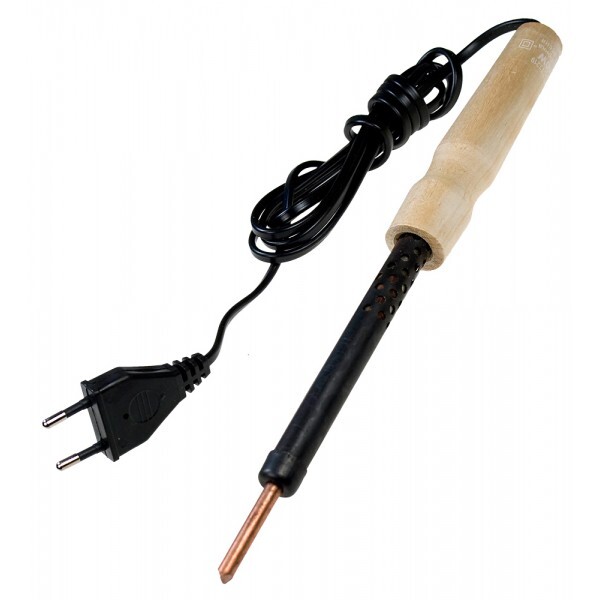

Бытовые электропаяльники представляют собой тонкую металлическую трубку, с одной стороны которой находится термостойкая пластмассовая или деревянная ручка, с другой — сменный медный стержень («жало»), заточенный на конце под конус или двугранный угол. Конец жала залуживается. Внутри трубки находится электроизолированный (с помощью керамики или слюды) нагревательный элемент — провод из нихрома или другого сплава с высоким удельным сопротивлением, подключенный к токоведущему шнуру, проходящему сквозь ручку и подключаемому к сети или понижающему трансформатору или к диммеру.

Работа со стержневым паяльником

Для приведения паяльника в рабочее состояние необходимо включить его и дождаться нагревания конца жала до температуры плавления припоя (около 5—6 минут). Перед процессом пайки на соединяемое место следует нанести флюс для лучшего смачивания поверхности металла припоем. В качестве флюса для пайки мелких медных деталей часто используется канифоль. Для других металлов могут использоваться иные флюсы, например, ортофосфорная кислота. Категорически запрещено применение активных флюсов для пайки печатных плат или радиодеталей: для электроники можно использовать только канифоль или спирто-канифольный флюс.

Интересно, что при первом включении такой паяльник даёт дым и характерный запах, проходящие через пару минут. Это не является неисправностью и происходит из-за выгорания клейкой ленты или клейкого слоя, которым были склеены листы слюды при намотке нагревателя.

Рабочий ток и рабочая температура жала паяльника со временем падают, так как происходит испарение нагревательной проволоки и переход её в окисел, что вызывает уменьшение её диаметра. Для компенсации этого, диаметр проволоки изначально немного увеличивают, а для поддержания температуры в норме, для ответственных паек, используют внешний реостат (регулятор мощности).

Импульсный паяльник

Основная статья: Импульсный паяльник

Паяльник-пистолет

устройство паяльного пистолета

Или паяльник с открытым нагревателем — одна из разновидностей бытового паяльника, появившаяся в СССР ещё в 1970-е годы, представляют собой прибор в форме пистолета, на конце которого находятся 2 электрических контакта и подсветка. На контакты закрепляется нагревательный элемент. Внутри находится трансформатор, понижающий сетевое напряжение до нескольких вольт, которое подводится к контактам. Нагревается такой паяльник за 10 секунд. Современные паяльники вместо лампочки накаливания имеют LED-подсветку.

Такие паяльники очень удобны для разогрева шурупов, если они не выкручиваются.

Интересные факты

  • в СССР имелась в продаже специальная насадка на жало паяльника, которой можно было производить резку и сварку например полиэтиленовой плёнки.

Сварка пластиковых труб аппаратами

Сварка методом плавления пластиковых или же полипропиленовых труб осуществляется с применением высоких температур. Нагревательные элементы работают от стандартной электросети.

Сплавка полипропилена происходит при температуре от 260 градусов, именно после «доведения» материала до «состояния клейстера» возможна качественная спайка. Скрепляются трубы просто — достаточно прижать их друг к другу и продержать в таком состоянии несколько секунд. При правильном проведении всей операции, место соединения должно просматриваться слабо.

Стандартизированный набор инструментария

Для того, чтобы скрепить полипропиленовые трубы, используемые в выше обозначенных системах, нужен обязательный стандартизированный набор инструментария. Он в себя включает паяльник, насадки нагревательные, измерительную рулетку, специальные кусачки-ножницы, болты-крепёжники для насадок на сварочный аппарат и стандартизированный шаблон для отверстий. Кроме того, мастеру будет нужен уровень, с помощью которого можно будет определить угол наклона, дабы исключить всякую погрешность, и шестигранник.

Трубы для водоотлива, подачи воды, отопления и сварочный аппарат

Мощность среднестатистического сварочного аппарата достигает 1500 Вт, при этом он функционирует от обычной домашней электросети. При выборе аппарата лучше сделать приоритет для небольшой и анатомически скорректированной модели, которая повысит коэффициент полезности усилий мастера.
Для сварочного аппарата важна точность датчиков индикаторов температуры. При сохранении всех норм мастер минимизирует процент брака в своей работе.

Подготовительный этап перед сварочными работами

Полипропиленовые трубы — относительно мягкий материал, но всё же для качественной обработки нужны специальные ножницы. Особенно важно использование специальных ножниц для нарезки деталей, объемом начиная от тридцати двух миллиметров до шестидесяти трёх. Трубы большего диаметра разрезаются только с помощью ножовки, выполненной из металла.
Лезвия ножниц для резки пластиковых труб должны быть именно стальными, причем сталь предпочитается закалённая или особой твёрдости. Хорошие ножницы прослужат около года, конечно, при соблюдении всех мер предосторожности.
После завершения подготовительного этапа, можно приступить к приготовлению насадок.

Что из себя представляют насадки?

При покупке сварочного аппарата с ним в комплекте зачастую уже идут стандартные насадки, но только диаметром от шестнадцати до сорока миллиметров. Если сварочный аппарат нужен для спайки деталей, которые по своему диаметру превышают обозначенные размеры,то дополнительные насадки нужно будет приобрести отдельно. Эти детали выполнены из металлических сплавов, но покрыты они одинаково — тефлоновая оболочка защищает насадку от «прилипания» расплавленных пластмасс, что позволяет улучшить результат самого соединения. Именно поэтому тефлоновое покрытие должно чиститься после каждого применения аппарата, причем одинаковое внимание нужно уделять и той части, куда надевается фитинг, и той, куда вставляется сама пластиковая труба.
Нагревание всей насадки происходит равномерно из-за специфической конструкции и материала с высокой теплопроводностью, из которого и выполнены детали. Насадки крепятся к аппарату для спайки труб с помощью специальных болтов.

Включаем сварочный аппарат для сварки труб

При включении сварочного аппарата для пластиковых труб нужно внимательно следить за индикаторами включения и термического регулирования. Как только термодатчик выключается, мастер может приступать к работе, потому что затухание этого индикатора сигнализирует о том, что аппарат достигнул требуемой температуры.
Начинающим мастерам лучше быть аккуратными с первым включением, потому что начальная прогонка обычно бывает чуть дольше, чем требуется для стандартного разогрева. Поэтому насадка может перегреться на 40 — 60 градусов. Такая температура непременно повлечет за собой деформацию заготовки.
Таким образом, первое включение лучше всего провести «в холостую», а к спайке приступать уже после второго раза.
