Паяльный фен на ардуино: Термовоздушная паяльная станция на Ардуино

Содержание

Паяльная станция на Arduino простым языком — СделайСам — Витебск

Сегодня я постараюсь рассказать вам о проекте нашего товарища, которым лично я с удовольствием пользуюсь и по сей день — это Паяльная станция с феном и паяльником на контроллере Ардуино. Сам не очень разбираюсь в радиоэлектронике, но основные понятия имею, поэтому буду рассказывать скорее с точки зрения обывателя а не профессионала, тем более что самому автору пока рассказать подробно об этом проекте некогда.

Назначение устройства и органы управления

Основное назначение — это удобная и качественная пайка на паяльной станции при помощи паяльника и фена. Включаются и выключаются фен и паяльник отдельными кнопками, и могут работать одновременно.

Главное отличие нашего паяльника (и фена) от обычного — это постоянный контроль температуры! Если я задал температуру в 300 градусов, то на жале паяльника будет поддерживаться именно эта температура с самыми небольшими отклонениями. Этот паяльник не нужно регулярно вынимать из розетки, как обычный, и не нужно снова вставлять в розетку когда он остыл. Той же функцией обладает и фен.

Станция снабжена ЖК-экраном на котором отображается заданная температура для паяльника и фена, а также текущая измеряемая температура на этих устройствах. При наблюдении за этими показаниями можно заметить, что измеряемая температура постоянно стремится к заданной и отклоняется от неё только на доли секунд и на считанные градусы. Исключение — момент включения, когда устройство только нагревается.

Кроме кнопок включения и экрана, на внешней панели станции есть ещё три ручки потенциометров. Ими можно задать температуру паяльника и фена, а также скорость вращения вентилятора фена. Температура измеряется в градусах цельсия, а скорость фена в процентах. При этом 0% — это не выключенный вентилятор, а просто минимальная скорость.

Фен снабжён защитной функцией продувки. Если вы пользовались феном и выключили его кнопкой, то нагревательный элемент фена выключится, а его вентилятор продолжит вращаться, продувая фен, до тех пор, пока его температура не понизится до безопасных 70 градусов. Чтобы фен не вышел из строя, не выключайте станцию из розетки до окончания продувки.

Устройство и принцип действия

Основой устройства я считаю печатную плату разработки и изготовления товарища Kamik. В центре этой платы расположилась колодка, в которую установлен контроллер Arduino Nano V3. Контроллер подаёт сигналы на три MOSFET-транзистора, которые плавно управляют тремя нагрузками: Нагревательные элементы паяльника и фена, а также вентилятор фена. Также на плате есть подстроечные резисторы для настройки термопар паяльника и фена, а также множество колодок и разьёмов для подключения фена и паяльника (через разьёмы GX-16), экран, кнопки включения фена и паяльника и потенциометров. Также прямо на плату приклеен понижающий модуль LM2596 для понижения напряжения с 24в до 5вольт с целью питания самой ардуины и ЖК-экрана. Вентилятор и нагреватель фена работают от напряжения 220в, паяльник — от 24в. Для питания паяльника присутствует отдельный блок питания 220в->24в, заказывался из китая. Пятивольтовые потребители питаются от понижайки LM2596.

Фен и паяльник присоединяются к паяльной станции при помощи разьёмов GX16 с восемью и пятью контактами соответственно. Для присоединения шнура питания 220в предусмотрено специальное гнездо со встроенным выключателем и предохранителем.

Список деталей, стоимость

Мы с товарищами решили собрать сразу несколько таких паяльных станций, поэтому на некоторых деталях из Китая нам удалось сэкономить за счёт мелкооптовых партий: мы специально искали лоты где нужные нам детали продаются по 5 штук а в некоторых случаях (например потенциометры) — и по 20шт. В результате, себестоимость одной станции (без корпуса) составила около 40$.

Все цены указаны мною на момент покупки деталей мною мелкооптовыми партиями, поэтому они могут отличаться от действующих в настоящий момент.

Итак, перечень деталей:

Дополнительные материалы

И теперь, наконец-то предлагаю Вашему вниманию прошивку паяльной станции: СКЕТЧ.

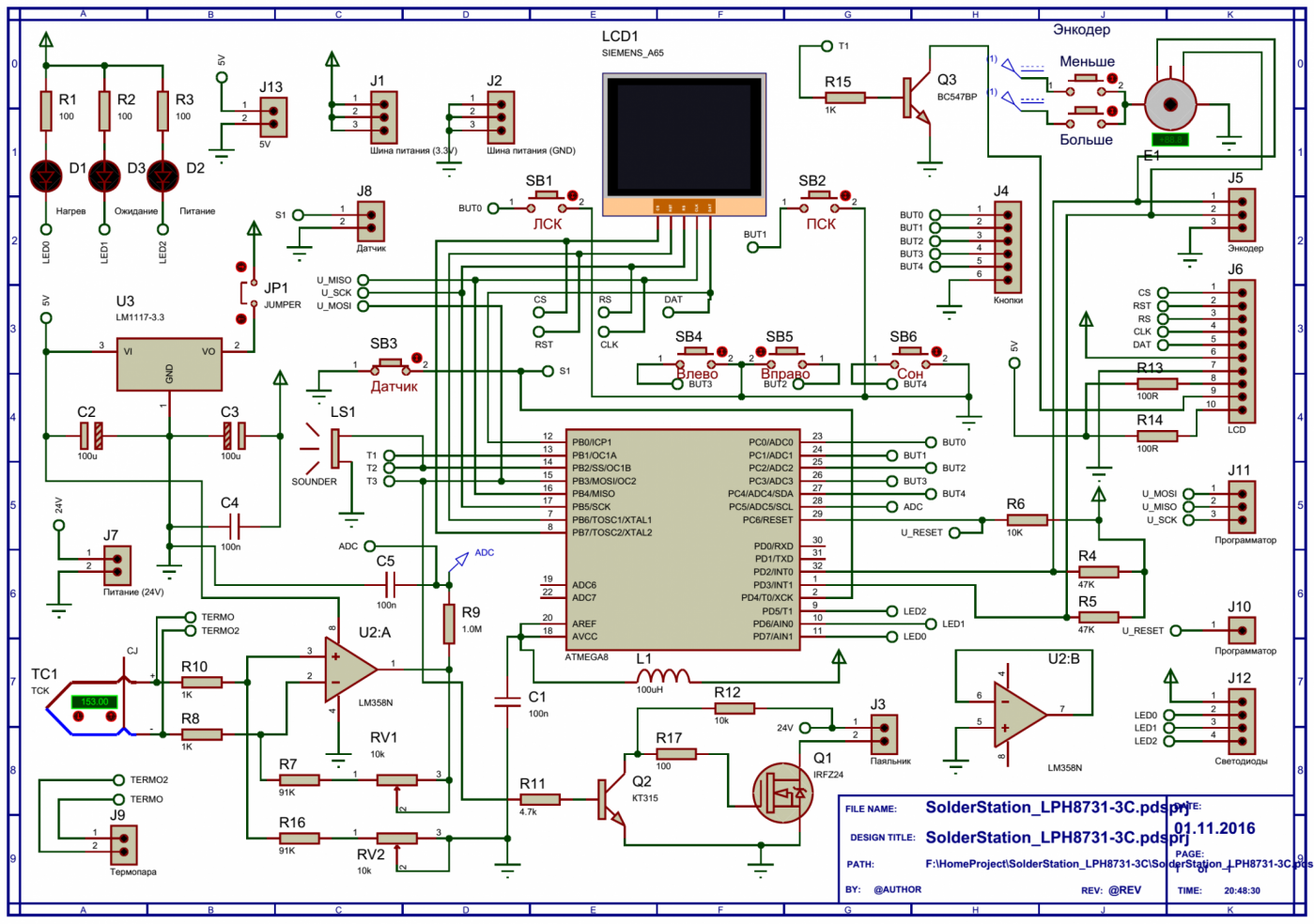

Схему разводки печатной платы.

А так же скетч I2C-Сканера, который поможет вам узнать адрес вашего экрана в шине I2c, ведь его адрес придётся прописывать в вышеуказанный скетч.

Фотогалерея

Презентация:

Бонусом предлагаю посмотреть спонтанную презентацию этой паяльной станции.

cxema.org — Крутая паяльная станция своими руками

Давно хотел купить станцию, но из-за финансовых проблем не представилась возможность и чуть подумав решил — а нельзя ли ее сделать своими руками?

Немного порылся в сети и нашел такой ролик https://www.youtube.com/watch?v=wzGbTwlyZxo. Станция как раз то, что мне нужно — управление микроконтроллером, вывод данных на жк дисплей 16х2, на котором отображается.

Верхняя строка — заданная температура паяльника и действующая температура на нем, данные обновляются несколько раз в секунду (0-480гр)

Нижняя строка — заданная температура фена, действующая температура на нем (0-480гр), а также скорость вращения встроенного в фен вентилятора (0-99)

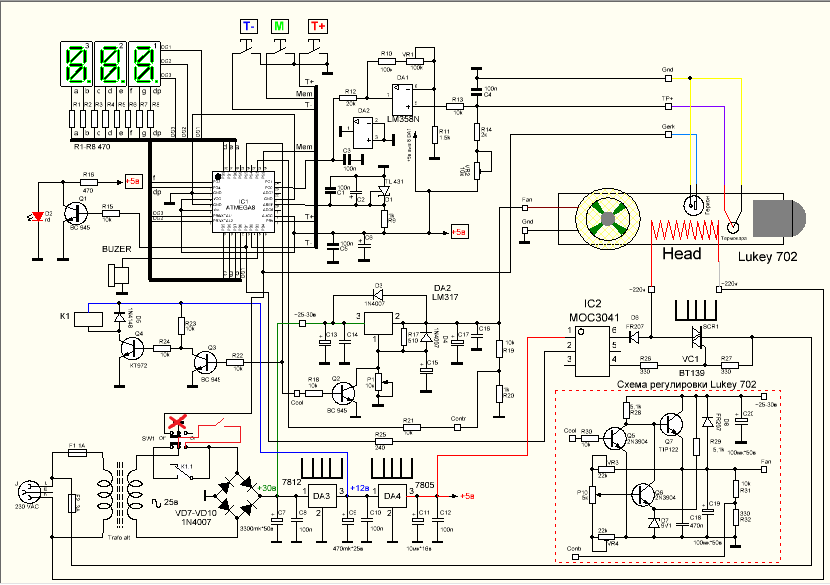

Плата и схема

Печатную плату можете скачать (+ схема и прошивка) тут, все в оригинале, как у автора.

Несколько советов для тех, кому лень смотреть ролики (хотя в них я все довольно подробно пояснил)

Размеры печатной платы уже установлены, зеркалить тоже не нужно. Клеммы, через которые органы управления стыкуются с платой желательно заменить, т.е вместо клемм использовать обычный способ — взять провода и запаять в соответствующие отверстия на плате.

Во время травления ОБЯЗАТЕЛЬНО сверить участки платы с шаблоном , поскольку в некоторых местах выводы SMD компонентов могут образовать КЗ, на фото все это прекрасно видно

МК типа ATMEGA328 — тот же микроконтроллер, которых на платках программатора с набором arduino uno, в Китае стоит копейки, но с мк вам будет нужен либо самодельный программатор, либо родной arduino uno, а также кварцевый резонатор на 16МГц.

МК полностью отвечает за управление и вывод данных на ЖК дисплей. Управление станцией довольно простое — 3 переменных резистора на 10кОм (самые обычные, моно — 0,25 или 0,5 ватт) первых отвечает за температуру паяльника, второй — вена, третий увеличивает или уменьшает обороты встроенного в фен кулера.

Паяльник управляется мощным полевым транзистором, через который будет протекать ток в до 2-х Ампер, следовательно на нем будет нагрев, будет также нагреваться и симистор — его вместе с транзистором и стабилизатором на 12 Вольт проводами вывел на общий теплоотвод, дополнительно изолировал корпуса этих компонентов от радиатора.

Светодиоды обязательно взять 3мм с небольшим потреблением (20мА) из за использования более мощных светодиодов 5мм (70мА) у меня не работал фен, точнее не шел нагрев. Причина в том, что светодиод на плате и светодиод, который встроен в опторазвязку ( он и собственно управляет всем узлом нагрева фена) подключены последовательно и попросту не хватало питания, чтобы светодиод в опторазвязке засвечивался.

Паяльник

Сам взял паяльник Ya Xun для станций такого типа 40 ватт с долговечным жалом. Штекер имеет 5 пинов (контактных отверстий), распиновка штекера ниже

Учитывайте, что на фото распиновка штекера, который на самом паяльнике,

Паяльник имеет встроенную термопару, данные из которого принимаются и расшифруются уже самой станцией. ОБЯЗАТЕЛЬНО нужен паяльник с термопарой, а не с термистором в качестве датчика температуры.

Термопара имеет полярность, при неверном подключении термопары паяльник после включении наберет максимальную температуру и станет неуправляемым.

Фен

В принципе мощность может быть от 350 до 700 ватт, советую не более 400 ватт,

того сполна хватит для любых нужд. Фен тоже со встроенной термопарой в качестве температурного датчика. Фен должен быть со встроенным кулером. Имеет гнездо 8 пин, распиновка гнезда на фене представлена ниже.

Внутри фена имеется сам нагреватель на 220 Вольт, термопара, вентилятор и геркон, последний сразу можно выкинуть, в этом проекте он не нужен.

Нагреватель не имеет полярности , а термопара и кулер — имеют, так, что соблюдайте полярность подключения, в противном случае мотор не будет крутиться, а нагреватель наберет максимальную температуру и станет неуправляемым.

Блок питания

Любой (желательно стабилизированный адаптер) 24 Вольт минимум 2 Ампер, совету- 4-5 Ампер. Отлично подойдут универсальные зарядники для ноутбуков, в которых есть возможность подстройки выходного напряжение 12 до 24 Вольт, защита от коротких замыканий и стабилизированных выход — а стоит копейки, сам выбрал именно такой.

Можно также использовать маломощный блок питания для светодиодных лент 24 Вольт, есть с током от 1 Ампер.

Можно также слегка доработать электронный трансформатор ( как самый бюджетный вариант) и внедрить в схему, более детально о блоках питания я пояснил в конце видеоролика (часть 1)

Можно также использовать трансформаторный блок питания — можно и не стабилизированный, но повторюсь — стабилизацию иметь желательно.

Монтаж и корпус

Корпус от китайской магнитолы, к ней отлично подошел дисплейчик 16х2, все органы управления установлены на отдельный пластиковый лист и стыкованы к нижней части магнитолы.

Основные силовые компоненты укреплены на теплоотвод, через дополнительные изоляционные прокладки и пластиковые шайбы. Теплоотвод взят от нерабочего бесперебойника.

Он нагревается, но только после долгой работы феном на большой мощности, но все это терпимо, к стати — на плате предусмотрен дополнительный выход 12 Вольт для подключения купера, так, что можно и отдувать радиатор если в этом есть нужда.

Настройка

В принципе для настройки нужен либо термометр либо тестер с термопарой и возможностью измерения температуры.

Для начала нужно выставить на паяльнике некоторую температуру (к примеру 400гр) дальше прижать термопару к жалу паяльника, чтобы понять реальную температуру на жале, ну а дальше просто с помощью подстроечного резистора на плате (медленное вращение) добиваемся того, чтобы сравнить реальную температуру на паяльнике (которая выводится на дисплей) с той, что показывает термометр.

То же самое нужно проделать с феном, только термометр нужно поставить под струю горячего воздуха.

Очень совету- подстроечные резисторы взять многооборотные для удобной и наиточной настройки.

К стати — третий подстроечник на плате отвечает за контраст дисплея.

Минусы

Честно скажу — не заметил, конструкция универсальна, удобна, проста и одновременно получаем профессиональную паяльную станцию для любых нужд, за что и автору большой респект.

Основные достоинства и затраты.

Ценовая категория таких станций в районе 100 — 150 $, у нас есть полное управление феном и паяльником и достаточно умная начинка, которая выводит все данные на жк дисплей, в бюджетных станциях вместо дисплея обычные светодиодные индикаторы.

Умная система управления термофеном — при отключении самого фена кулер будет работать до тех пор, пока не охладит нагреватель, затем сам по себе отключится, тоже очень продуманное решение для безопасности, которое имеется на всех профф. станциях.

Также имеется возможность регулировки оборотов кулера.

И в случае фена и в случае паяльника максимальная температура 480гр.

На счет затрат

  • Паяльник можно купить тут
  • Фен тут
  • Насадки для фена тут
  • Плата ардуино с мк тут
  • ЖК дисплей тут
  • Набор жал для паяльника тут
  • Блок питания тут

P.S. данная статья была напечатана за пол часа, если что пропустил — простите.

Паяльная станция с феном своими руками из доступных деталей дома


Качественное профессиональное оборудование для пайки микрокомпонентов стоит немалых денег, а недорогие термофены не подходят для большинства задач. Очень многие ремонтники и радиолюбители время от времени сталкиваются с некачественными термофенами для пайки.

Чтобы избежать подобных недоразумений имеет смысл сделать паяльный фен своими руками. Такой вариант отлично подойдет для ремонтников и радиолюбителей, имеющих специфические требования к оборудованию и весьма ограниченный бюджет.

Паяльный фен: что это?

Паяльная станция – это специальное оборудование, способное разогреваться до очень высоких температур и позволяющее очень быстро нагреть металлические отводы. Это устройство обладает весьма примитивной конструкцией, поэтому разобраться с ним сможет не только профессионал, но и начинающий радиолюбитель.

При этом паяльные фены используются совместно с другим оборудованием, поскольку при работе с прибором его необходимо направлять с точностью до миллиметра. В этом случае отличным решением станет паяльная станция с феном, своими руками которую можно сделать без особых проблем. Подобные приспособления считаются полупрофессиональными и могут использоваться для выполнения большого количества задач различного уровня сложности.

Мелкие подробности

Заглянем под вентилятор, чтобы увидеть, как спираль подключена к кабелю. Конструкция получилась весьма ремонтопригодной. Достаточно открутить всего несколько винтов, чтобы заменить спираль, например, для того чтобы подогнать сопротивление спирали под напряжение уже имеющегося источника питания.

К кабелю нагревателя я припаял лепестки, но можно было свернуть концы проводников в колечки и залудить их, точно так же, как мы это делаем, когда меняем разборную сетевую вилку.

Большинство операций, которые я намереваюсь производить с помощью паяльного фена, требуют обеих свободных рук. Поэтому, я изготовил вот такую подставочку для фиксации фена на столе. Хомутик с незамкнутым периметром позволяет надёжно удерживать фен, а при необходимости легко изъять его из подставки.

Вот такой паяльный фен получился.

Основные различия между паяльными фенами

Перед выяснением того, как сделать в домашних условиях паяльное оборудование профессионального уровня, необходимо разобраться в том, какими различиями может обладать паяльная станция. Паяльник из фена своими руками сделать несложно. По своим техническим характеристикам он будет абсолютно идентичен заводским аналогам, среди которых основными являются:

  • диаметр жала;
  • мощность;
  • производительность системы активного воздушного охлаждения;
  • максимальная рабочая температура.

От этих характеристик зависит то, насколько качественно будет работать самодельная паяльная станция с феном, поэтому им следует уделять особое внимание.

Полученные параметры

  • Мощность нагревателя 110 ватт.
  • Напряжение питания регулируемое в пределах 24,2 вольта.
  • Потребляемый ток до 4,8 ампера.

Мосфеты с плат с бессвинцовым припоем берет вполне. Мелочевку тем более. Разъем композитного видеовыхода с этой же платы тоже взял. Видеопроцессор уже нет. Мелочевку с плат с обычным припоем можно снимать уже при 75 ваттах мощности вполне комфортно. Можно и ниже, если снизить скорость вентилятора. На полной мощности вполне снимаемы сороканогие микросхемы. Платы от телефонов легко.

Конструктивные особенности

Паяльные фены позволяют расплавлять пластик и различные металлы с невысокой температурой плавления. Размягчение сплавов осуществляется посредством обдува горячим воздухом, который нагревается специальной спиралью. Из чего может быть создана паяльная станция с феном своими руками? Atmega328, например, как и любое другое аналогичное устройство, состоит из следующих элементов:

  • корпус;
  • нагревательный элемент;
  • нагнетатель воздуха;
  • ручка;
  • выключатель.

Некоторые приборы также могут быть оснащены датчиком и регулятором уровня нагрева, а также специальными насадками, позволяющими выполнять паяльные работы различного уровня сложности.

Принцип работы

Поток горячего воздуха концентрируется в камере, которая обвита с помощью проволочки из меди и фольгированной бумаги. Через вставленную трубку из стали выталкивается воздух из компрессора. Самоделка не предоставляет возможности регулировать температуру, и поэтому воздушный поток можно контролировать при помощи интенсивности обдува, прижав или отпустив трубку, через которую, проходит воздух.


На корпусе есть регулятор обдува

При изменении скорости, меняется и температура. Методом проб и ошибок, можно подобрать необходимую температуру для плавления припоя и начать выпаивание.

Самодельный термофен конечно не заменит станцию для выпаек, но поможет легко справиться с трудностями во время спаивания очень мелких радиодеталей.

Изготовление паяльной станции из подручных средств

Каждому человеку, хоть немного владеющему познаниями в области электроники, будет по силам сделать такое устройство, как самодельная паяльная станция с феном. Своими руками из подручных средств создать его не составит труда. На роль корпуса подойдут любые старые или нерабочие устройства, а также стальная трубка. В процессе работы с оборудованием корпус будет нагреваться до критических температур, поэтому чтобы с ним было можно работать, трубку следует обмотать специальным материалом, устойчивым к высоким температурам.

Что паяют с помощью данного инструмента

В бытовых условиях его использование незначительно. Прибор направлен на качественное и быстрое выполнение большого объема работ. Зачастую мужчины, производящие ремонт бытовой техники и паяющие радиодетали в быту, и вовсе не знают о его существовании. Кроме пайки микросхем, можно выполнить еще большой ряд работ.


Можно обрабатывать линолеум

Например, это устройство часто используется при ремонтных работах, а именно:

  • В процессе укладки линолеума.
  • Материалов с плёночным покрытием.
  • Пайки пластмассы и других материалов, которые легко поддаются плавкости при высоких температурах.


Можно запаивать пакеты

Важно! Стоит помнить о правилах личной безопасности.

Стационарное устройство

Паяльные станции также могут быть стационарными. В этом случае они фиксируются на рабочем месте для повышения устойчивости и удобства при эксплуатации. Такое оборудование может быть оснащено специальным подвижным механизмом, позволяющим не двигать плату во время пайки.

Может быть сделана из старого аппарата для сушки волос паяльная станция с феном своими руками. «Ардуино» – платформа с открытым исходным кодом, которая позволит быстро и легко создать любое электронное устройство. В этом приборе в качестве нагревательных элементов используются слюдяные пластины. Температура плавления этого металла очень высокая, поэтому он отлично выдерживает любые нагрузки. Что касается нагревательных спиралей, то подойдут любые, которые изготовлены из мягкого металла. Оптимальным вариантом станет нихром.

При изготовлении паяльной станции большое внимание следует уделять мощности нагревательных элементов. Ее нужно рассчитать таким образом, чтобы прибор быстро расплавлял металл и не повреждал при этом микросхему. Также решить проблему поможет регулятор мощности фена паяльной станции. Своими руками можно будет вручную регулировать температурный режим работы оборудования.

Преимущества и недостатки фена

Основным преимуществом фена для пайки является способность работать с различными металлами и материалами, поддающимися плавлению. Струя воздуха позволяет нагреть и спаять поверхности. Микросхема, основной конёк паяльного термофена. Его также можно использовать и в быту для различных целей. Позволяет выдать высокий температурный предел 800 0С. Прибор термоустойчив.


Обработка олова устройством позволяет делать шарики для пайки

Недостатков, относящихся к фену для пайки, практически нет. За исключением его дороговизны, и в следствии малодоступности.

Паяльная станция из паяльника

Отличной альтернативой для корпуса устройства станет старый паяльник, вернее его корпус, а все внутренности следует полностью вынуть. Делать это нужно очень осторожно, чтобы ничего не повредить. Помимо корпуса, также будет нужна галогенная лампа на 2 кВт. Из нее необходимо сделать кварцевый изолятор. Для этого при помощи алмазного резака по стеклу обрезаются концы, в результате чего получится трубка, на один конец которой надевается технологический сосок, а в нем уже проделывается отверстие под нагреватель. В качестве нагревательного элемента в оборудовании будет выступать нихромовая пластина. Ее толщина должна быть не более 0,7 миллиметра, в противном случае очень долго будет остывать паяльная станция с феном.

Своими руками устройство сделать дешевле, но необходимо придерживаться определенной последовательности действий:

  • Кварцевый изолятор осторожно помещается в спираль.
  • Чтобы прибор не слишком нагревался в процессе работы, изолятор обматывается фольгой.
  • Далее нагревательный элемент помещается в корпус паяльника и закрепляется при помощи провода со стороны ручки.
  • Сюда же помещается подготовленная ранее конструкция, которая предварительно обматывается асбестовым шнуром, обеспечивающим ей лучшую посадку в корпусе.
  • В ручке располагается шланг, отвечающий за подачу воздуха, который подключается к компрессору.

Вот, собственно, и все – аналоговая паяльная станция с феном своими руками полностью готова к использованию.

Основные детали и материалы

Давненько у меня валялся без дела этот вентилятор. Такие 40-миллиметровые вентиляторы раньше широко использовались в PC 486 и видеокартах.

Для данного узла потребуется минимальная доработка. Нужно будет повторно просунуть провод в узел крепления.

Для воздуховода нагревателя у меня не нашлось трубки подходящего диаметра, и я её позаимствовал у десятиваттного резистора типа С-5-5. Чтобы освободить трубку от внутренностей, спилил напильником один из её закатанных краёв.

Не рекомендую использовать для воздуховода нагревателя керамику или кварцевое стекло, так как эти материалы могут разрушиться при случайном попадании флюса или смывки на разогретую поверхность. Скажу по секрету, первые опыты я делал с керамическим воздуховодом нагревателя, который разрушился при первом же тепловом ударе. Так что, лучше выбрать сталь или, на худой конец, какой-нибудь цветной металл.

Для того чтобы не возиться с изготовлением слюдяного каркаса, я использовал проволоку диаметром 1,2мм от какого-то реостата. Думаю, подойдёт проволока диаметром 0,5-1,5мм. Если выбрать более тонкий провод, он не будет надёжно фиксироваться в корпусе, а если более толстый, то придётся увеличивать сечение кабеля, что сделает последний слишком жёстким.

Слюда понадобится для изготовления прокладки, которая изолирует спираль от трубки нагревателя. Стеклоткань будет служить теплоизоляцией между трубкой нагревателя и корпусом фена.

Для того чтобы было удобнее работать с непокорными материалами, нужно воспользоваться «Резиновым клеем», «Клеем 88Н» или клеем «Момент». Слюду можно наклеить на стеклоткань или даже бумагу. Стеклоткань можно просто проклеить и подсушить. В последствие, клей выгорит, но на этапе сборки окажет незаменимую помощь.

Спираль нагревателя нужно намотать с таким расчётом, чтобы она вставлялась в трубку с зазором, который впоследствии придётся заполнить слюдяной прокладкой. Если удастся найти трубку подходящего диаметра, то можно вставить конец провода в трубку и лишь после этого намотать спираль. У меня такой трубки не нашлось, поэтому я просто намотал провод на металлический прутик, а потом ввернул центральный провод внутрь спирали. Этот приём показан в видеоролике>>>

Много раз использовал эти чудесные изделия для решения совершенно нетипичных задач. В данном случае, электротехнические клеммники будут передавать ток от кабеля к спирали и фиксировать положение спирали относительно переднего края трубки (для предотвращения замыкания спирали на корпус).

Для изготовления корпуса фена будем использовать жесть, полученную от любой негофрированной консервной банки.

Часто цилиндрическая поверхность банок скрыта этикеткой. Если ещё в магазине провести ногтем по боковой поверхности банки, то можно легко распознать банку с гладкой боковой стенкой.

Из цилиндра пятиграммового шприца изготовим ручку фена.

Каких ошибок стоит избегать в процессе сборки?

Многие новички ошибочно полагают, что для изготовления паяльного фена достаточно только нагревательного элемента и вентилятора. Поэтому чаще всего они делают это оборудование из обычного фена. Однако в этом случае невозможно будет расплавить даже олово, не говоря уже о более твердых металлах.

Существует способ увеличения температуры нагрева путем уменьшения скорости вращения вентилятора и диаметра отверстия, однако в этом случае нагревательный элемент слишком сильно нагреется и может выйти из строя, а корпус и вовсе расплавится.

Рекомендации по изготовлению

Без переделки устройство фена для просушивания волос не принесет успехов при эксплуатации, поэтому рекомендуется использовать только мотор с вентилятором и спираль, которая будет наматываться с учетом требований к самодельному приспособлению. Сильный нагрев совместно со снижением вращения вентилятора и уменьшением диаметра сопла приводит к перегоранию спирали и расплавлению пластикового корпуса, а также, при плохой изоляции может произойти короткое замыкание.

Установив дополнительную кнопку включения для вентилятора, можно ускорить процесс остывания паяльника. Если выключить нагревательный элемент, а кулер оставить включенным, то нагревающаяся часть устройства будет продуваться воздухом, тем самым охлаждая всю систему. Для удобства в работе с устройством рекомендуется изготовить подставку с металлическим основанием, а также с использованием магнитов. Благодаря использованию неодимового магнита, термофен будет надежно удерживаться в нужном положении.

Разновидности паяльных станций

Все устройства подразделяются на два типа:

  • Турбинная паяльная станция с феном своими руками создается достаточно быстро. В ней за движение воздуха отвечает электромотор.
  • Компрессорные приборы собираются на базе компрессоров.

В первом случае создается мощный поток воздуха, а во втором воздух движется более направлено, благодаря чему есть возможность использования различных насадок. По своему принципу работы оба типа станций ничем не отличаются и являются полностью идентичными.

Назначение самодельного фена

Надо иметь точное представление, для чего нужен паяльник такого типа. Прибор должен создавать температуру плавления олова в определённом месте схемы. При плавлении монтажного сплава монтируют радиодеталь или удаляют ненужный элемент на плате любого электротехнического устройства.

Фен создаёт направленный раскалённый воздушный поток в место, где нужно паять схему платы. Под действием высокой температуры олово переходит в жидкое состояние, тем самым давая возможность работнику произвести нужные монтажные операции.


Пайка схемы феном

Как сделать устройство?

Паяльная станция с феном своими руками может быть изготовлена в домашних условиях из подручных материалов, которые только можно найти в гараже. Основой для оборудования послужит бытовой фен, от которого нам будет нужен корпус. Роль нагревательного элемента будет выполнять спираль, а для обеспечения постоянного потока воздуха потребуется маленький вентилятор, который фиксируется на ручке фена.

Для изготовления спирали берется нихромовая проволока, которая закручивается в спираль с небольшим расстоянием между витками. Для основания лучше брать любой металл, который плохо проводит тепло. При наматывании спирали необходимо оставить несколько сантиметров на основании свободными. Это место нужно будет обмотать жаропрочной тканью, чтобы можно было брать паяльную станцию в руки в процессе работы с ней. Сопло лучше всего выбрать керамическое или фарфоровое, а для увеличения КПД создают термозащиту.


После завершения сборки паяльный фен чем-то отдаленно будет напоминать пистолет. Для повышения удобства эксплуатации прибора его можно прикрепить к специальному держателю. Чтобы самодельный паяльный фен соответствовал всем правилам безопасности, все оголенные провода нужно обязательно заизолировать. В самом конце устанавливается выключатель, и подключается сетевой провод, после чего можно приступать к тестированию оборудования. Как оказалось, сделать паяльную станцию в домашних условиях просто. Самое главное – придерживаться инструкции и соблюдать технику безопасности.

Основы пайки феном

Прежде, чем начать проектировать самодельный паяльный фен, следует ознакомиться с основными методами использования данного инструмента.


Чертеж паяльного фена.

Термофен для пайки, как правило, может понадобиться в таких случаях:

  1. Пайка очень маленьких деталей в SMD корпусах. Большинство мелких радиодеталей не поддаются пайке паяльником. Для монтажа подобных компонентов необходимо залудить место посадки, смазать его флюсом и расположить микросхему. После этого можно смело начать нагрев монтажных контактов при помощи фена, до того момента пока припой под компонентом не расплавится, и он не сядет на печатную плату.
  2. Отсутствие свободного места для использования паяльника. При очень плотной компоновке элементов на печатной плате использование паяльника существенно затруднено. В этом случае термофен – это лучший вариант для радиолюбителя.
  3. Ремонтные работы, связанные с мобильными телефонами или планшетными компьютерами. Большинство современный гаджетов практически невозможно разобрать без использования термофена. Например, замена экрана на любом телефоне требует предварительного прогрева старой матрицы при помощи термофена. Серьезный нагрев нейтрализует клей и позволяет отделить экран от корпуса устройства.
  4. Снятие BGA чипов с посадочных площадок. Работы по реболу и прогреву современных видеочипов производятся при помощи паяльного термофена.

Управление температурой и плотностью потока воздуха, как правило, осуществляется при помощи кнопок на термофене.

Процесс пайки при помощи паяльного термофена подразумевает следующие шаги:

  • нанесение припоя или паяльной пасты на место предполагаемого монтажа;
  • установка микросхемы на посадочное место;
  • прогрев монтажных контактов при помощи паяльного термофена.

Для того, чтобы обезопасить близлежащие компоненты от нагрева, следует наложить на них специальные экраны из алюминиевой фольги.

После проведения работ следует проверить качество пропая всех контактов при помощи иголки.

Демонтаж элемента при помощи фена еще проще. Для снятие неисправной микросхемы необходимо:

  • равномерно прогреть все контакты;
  • аккуратно снять элемент при помощи пинцета или присоски.

Во время нагрева поверхности при помощи термофена необходимо совершать круговые движения. Такая методика позволяет избежать локального перегрева платы и нарушения ее геометрии.

Немного о разъеме

Я использовал СОМ папу-маму. Откуда то с плат. Распаивал так: на нагрев две группы по три контакта (для 5 ампер более чем достаточно), на вентилятор по одному. Потом термоклеем зафиксировал-изолировал.

Таким образом, БП стабилизирован (если не на максимуме напруги работает), питание вентилятора стабилизировано, следовательно стабилизирована температура воздуха на выходе.

Конструктивом доволен. Для любительских целей вполне достаточно. При максимальном нагреве металлическая труба в районе ручки нагревается достаточно ощутимо, но рука вполне терпит. При нормальном режиме работы труба просто теплая. Т.е. ничего там не поплавится. Поток воздуха через трубку вполне справляется с охлаждением. И воздуховод желательно располагать как у меня, ближе к ручке. Чтобы не было обратного потока воздуха из горячей зоны. Фен прошел испытания отключением после максимального нагрева. Был просто обесточен. Вместе с вентилятором. Ничего не поплавилось.

Для начинающих: начинать конструкции такого рода, надо с влезания в закрома, загашники и т.д. и созерцания ранее накопленных богатств. И с большой долей вероятности отыщется то, что можно достаточно легко использовать. Это я к тому, что конструкция не обязательно должна полностью повторять мою. Успеха. 05.03.2017. Тришин А.О. г. Комсомольск-на Амуре.

Воздушный паяльник

Иногда при пайке нужно заменить SMD элементы, и паяльник с жалом для этого слишком велик. С этой целью применяется воздушное устройство, чей принцип работы аналогичен принципу работы обычного фена: поток воздуха подается принудительно через разогретый элемент к месту пайки, бесконтактно и равномерно разогревая припой.

Воздушный паяльник можно сделать из рабочего старого прибора – вместо жала вставить трубку от антенны, соответствующую старому жалу по размеру. Сделать паяльник так герметичным. Принудительную подачу воздуха обеспечивает аквариумный компрессор, через трубки для капельниц.

Для регулировки температуры воздушного потока можно использовать регулятор напряжения. Наилучший вариант при отсутствии лишнего рабочего паяльника – взять нерабочий инструмент, перемотать под напряжение 8-12 В. Данный способ предпочтителен с точки зрения электрической безопасности. Нихромом для нагревателя здесь может выступать кусок провода, спирали от электроплитки 0,8 мм, который намотан без нахлестов около 30 витков вместо старой. Мощность трансформатора должна быть не меньше 150 Вт.

Более затратным методом регулирования температуры на жале паяльника является поддержание температуры на жале. С этой целью дополнительно устанавливается термопара. Совмещение описанных самоделок позволит сделать универсальную паяльную станцию. Устройство будет иметь регулятор напряжения, с помощью которого регулируется вход на трансформаторе, что изменяет мощность нагревателя.

Когда нужно выпаять большую микросхему, и ее для этого нужно хорошенько и равномерно прогреть, рекомендуется работать самодельным термическим феном с регулятором температуры. Еще можно изготовить инфракрасную паяльную станцию, для чего нужны:

  • спираль нихрома;
  • керамический патрон для лампы.

Нихром подключен к понижающему трансформатору. Контроль температуры на поверхности деталей осуществляется терморегулятором.

Немного о питании

Вентилятор запитан от дежурки. Она там трехамперная. Поставил повышающий китайский преобразователь на 12 вольт настроенный. Вентилятор включается вместе с вентилятором БП. А нагрев включается клавишей Ps-On (правый верхний угол БП). И сначала выключаем нагрев этой клавишей после работы, а уже после остывания фена выключаем питание (сзади). Тумблер предназначен для переключения скорости вентилятора. Пока не реализовал, не было необходимости в перегреве потока воздуха. Планирую просто запитать вентилятор через диод или два (надо пробовать), а тумблер просто пускал бы напругу мимо диодов, замыкая их. Чем ниже скорость потока, тем сильнее будет нагреваться воздух.

Особенности самостоятельного изготовления агрегата

Фены для пайки микросхем, своими руками собранные, создают горячий поток воздуха с показателем температуры не меньше 850 ºС. Показатель мощности составляющей для нагрева должен равняться 2,6 кВт. Все элементы должны легко доставаться и быть недорогими.

Конструкция агрегата может быть ручной и стационарной.

Самодельный фен для пайки микросхем своими руками стационарной модификации собрать значительно проще, так как его размеры не ограничены, и не надо беспокоиться о температуре в области рукоятки. Но в данном случае фен, представляющий разновидность паяльника, будет неподвижным. Перемещать придется саму деталь. Больше возможностей при работе дает ручной прибор. Он должен быть небольшим и давать возможность держать его голыми руками.

Обзор цен

Купить паяльный фен можно в любом электротехническом магазине, его цена зависит от марки и типа устройства. Рассмотрим, сколько стоит станция LUKEY 852D+:

ГородСтоимость, у. е.
Екатеринбург40
Челябинск40
СПб (Санкт-Петербург)45
Новосибирск40
Минск45
Москва45

Оплата, в зависимости от производителя и продавца, может осуществляться наложенным платежом, безналичным или рассроченным.

Паяльная станция своими руками: 5 преимуществ самодельных устройств


Как сделать паяльный фен своими руками: описание прибора

На сегодняшний день положение с паяльниками, имеющимися в продаже, просто катастрофическое. Хорошие, качественные паяльники стоят дорого, а китайские дешевые перегорают во время первого дня использования.

Для того, чтобы не выбрасывать на ветер лишние деньги, можно попытаться смастерить паяльную станцию самому.

Фен для пайки похож на обычное бытовое изделие, которым принято сушить волосы. Основным отличием его можно назвать лишь рабочую температуру. Именно благодаря мощности, которая в намного больше именно у паяльного фена, при помощи этого изделия имеется возможность паять разные радиодетали. А также, с применением этого предмета можно собирать схемы.

Краткое описание прибора для начинающих:

  • Паяльный термофен представляет собой удобный универсальный электроприбор, представляющий возможность за небольшой промежуток времени нагреть детали из металла;
  • Благодаря хорошей сборке и простоте использования паяльный фен отлично подходит профессионалам и новичкам.
  • Данный прибор очень редко применяют отдельно, из-за того, что при выполнении ремонтных работ довольно важным есть еще и точное направление потока горячего воздуха.

Именно из-за этого специалисты охотно используют в основном паяльные станции. Другими словами, данное полупрофессиональное нагревательное оборудование, включающее в себя сварочный нагревательный элемент и удобный паяльник, отлично подходит для пайки мелких деталей. Такая крутая современная паяльная станция как нельзя лучше подходит для кропотливой работы с блоками электросхем и сетей. Иногда благодаря такому прибору вы можете сделать термообработку элементов маленького размера. Однако, нужно знать, что каждая модель, которая называется паяльным феном индивидуальна по своим техническим параметрам, имеет диаметр сопла от 2 до 6 мм. мощность в пределах 500 ватт; максимальную производительность вентилятора до 32 литров в минуту; а рабочую температура до 550 градусов.

Самодельная аналоговая паяльная станция на arduino

Простыми паяльниками в работе пользуются в основном лишь начинающие радиолюбители. Те, кто профессионально занимается ремонтом техники, или кому просто часто приходится совершать паяния, покупают специальные универсальные паяльные станции. Но хороший паяльный агрегат в наши дни стоит дорого, а китайский ширпотреб служит совсем не долго.

Выход из ситуации – создать в домашних условиях на базе Arduino-модуля простую паяльную станцию, которая будет безотказно работать, выполняя любые задания мастера. Схема и чертежи этой самоделки довольно просты.

В ней присутствуют следующие детали:

  • Оснащен термопарой;
  • Присутствует LCD дисплей;
  • Регулятор мощности;
  • Система поддержки температуры паяльного жала на необходимом для работы уровне.

Для изготовления паяльной станции на основе ардуино вам понадобятся следующие детали: тороидальный трансформатор, симистор, выпрямитель диодный, Arduino Pro Mini, микросхема MAX6675, конденсатор, резисторы, потенциометр 51К, компрессор.

Индукционная паяльная станция своими руками 220 вольт: принцип работы и преимущества

Контактный метод нагрева паяльного жала отходит в прошлое. Он используется в классических схемах универсальных паяльных станций, но несовершенен. Это можно заметить по низкому КПД, с высокой потребляемой мощностью, локальному перегреву жала на участке контакта и другим несоответствиям

Паяльная индукционная станция исключает такие недостатки. При поступлении высокочастотного напряжения в индукционную катушку происходит формирование обычного переменного магнитного поля. Так, как внешний слой жала выполнен из натурального ферромагнитного материала, в процессе работы начинается процесс перемагничивания элемента, который сопровождается вихревыми токами. Это приводит к ощутимому выделению энергии тепла.

Преимущества простого индукционного паяльного метода следующие:

  • Нагрев жала в паяльнике происходит равномерно, поскольку оно выступает как нагревательный элемента.
  • Отсутствуют потери, связанные с температурной инерцией;
  • Полностью исключается локальный перегрев конструкции, вызывающий выгорание и окисление жала;
  • Увеличивается срок эксплуатации агрегата и повышается КПД.

Станции, оборудованные термодатчиком, существенно дешевле, чем обычные, что делает их доступными и для профессионалов, и любителей. Точность, практичность и надежность данного оборудования прямо зависят от цифрового управленческого блока.

Простая паяльная станция: материалы для изготовления жала

Главным преимуществом самодельной паяльной станции является ее более низкая, чем у приобретенной на рынке стоимость. К тому же, изготавливая паяльник и наконечник к нему, вы можете сделать их такими, как нужно именно вам. Ведь только вы знаете, какие приборы вам приходится ремонтировать чаще всего, и какие жала пригодятся чаще.

Для изготовления жала для паяльника вам понадобятся следующие инструменты и материалы:

  • Планшетки и метчики для нарезки резьбы;
  • Мелкий и грубый напильники;
  • Точилка ножевая небольшого диаметра;;
  • Зажимные клещи или настольные тиски;
  • Небольшой молоток;
  • Плоскогубцы в количестве 2х штук;
  • Паяльник без жала;
  • Деревянная киянка;
  • Линейка;
  • Ножовка по металлу с новым полотном;
  • Набор старых отверток;
  • Плотные перчатки;
  • Кусок медной трубки 8 мм в диаметре;
  • Одножильный медный провод диаметром 4 мм.

Первым делом вам нужно убедиться в том, что разровнены все погнутые участки на трубке и устранены любые неровности. Порежьте трубку на заготовки, корректируя длину ножовкой или труборезом. При данных манипуляциях защищайте свои руки специальными перчатками.

Изготавливаем паяльник для паяльной станции: этапы работ

Для того, чтобы удобно было работать, отрежьте кусок проволоки, длиною 16-25 см. После чего переходим к изготовлению кожуха. Для этого берем отрезки трубки 25х8 мм и наносим отметки через каждые 25 мм.

Для кожухов специалисты советуют использовать обрезки трубочек, длиной 2,5 см и 8 мм в диаметре (5/16 дюймов). Аккуратно отмеряем отрезки необходимой длинны, нанесём отметины на каждом участке после 2,5 см (гвоздём или же ножовочным острым полотном. Используя ножовку отпиливаем трубки по отметке. Делать это нужно аккуратно, так, чтобы работа была выполнена безупречно.

Как только вы отпилите верхний кожух, придется начать процесс удаления мелких металлических «лохмотьев», которые попали внутрь трубки при пилении. Отвёрткой нужно зачистить место среза, время от времени прокручивая её и проверяя внутрянку трубки. Не забывайте о том, что расширять отверстия при этом не нужно. После зачистки трубки возьмите паяльник, и проденьте его в кожух. Входить он должен идеально, так, как будто у вас в руках оригинальное жало. Добившись успешной примерки, обработайте кожух напильником, при этом сгладив края. Однако не нужно переусердствовать. Вовсе ни к чему вам сейчас сточить лишний кусочек материала.

Этапы изготовления самодельного паяльника:

  1. Из медного или латунного прутика изготавливаем «жало»;
  2. Нарезаем на жале и кожухе резьбу;
  3. Зачищаем и соединяем жало и резьбу;
  4. Изделия полируем и покрываем никелем.

Никелировав жала своего паяльника, вы не только сможете улучшить их внешний вид, но и продлите срок службы изделия. Никель сможет защитить медные жала от коррозии в последующем, и позволит избежать наплавлений олова.

Как сделать паяльник своими руками (видео)

На современном рынке паяльные nano-станции представлены такими моделями, как Энкодер и Atmega 8, однако цена на них довольно высока. Изготовив паяльную лампу для собственных нужд своими руками вы сможете не только сэкономить средства, но и сделаете такой инфракрасный прибор, который будет служить вам очень долго и преданно. Так же, для паяния самостоятельно можно изготовить токопроводящий газовый клей или пасту.

Паяльный ФЕН 2 – FLProg

Все изменения были сделаны только в прошивке, железо не трогал кроме добавления кнопки на 2pin

Поддержание температуры PID регулятором от 100 до 450 градусов.

2) Зашита от перегрева тем. выше 470С, обрыв датчика. (Отключение нагревателя обдув 100% пока температура не достигнет 50С, на экране НННН. Сброс зашиты ручкой темп.уст. если температура в норме.

3) На подставке «Геркон». (Отключение нагревателя, обдув 75% пока температура не достигнет 50С ниже 50С на экране – – – -)

4) Авто отключение (Через час после последнего изменения уст. температуры или обдува или геркона)

5) Калибровка температуры. (Подбор коэффициента напряжения на 1 градус, вход и выход в калибровку осуществляется зажатием кнопки на 10 сек.  подключенной pin2-GND). Сохранение коэффициента производится кратковременным нажатием кнопки или при выходе, на экране моргнут точки.

Добавлено:

6) При кратковременном нажатии на кнопку pin2 запуск на подставке  на 1 минуту по достижению (уст.темп. – 10 градусов) бипер 1 раз.

7) Режим HOLD  включаться и отключается зажатием кнопки коло 1 сек.  Этот режим даёт задержку 5 мин. на отключения фена на подставке при этом индексация темп – 5 сек. HOLD – 1 сек.

Изменено :

Бипер теперь издаёт сигнал только по пункту “6 “сделано это в следствие того что при работе бипера происходит кратковременное изменения показаний всех аналоговых входов .



Описание проекта:

Калибровка вольт метра для дальнейших расчетов температуры. Тут все просто замеряем наше напряжение питания ардуины, допустим он = 5v (5/1023 = 0,00488) это значение можно поменять только в FLprog. калибровку вольтметра делать не обязательно.

Метод калибровки температуры ставим эталонный датчик где то в сантиметре от сопла выставляем уставку темп. допустим на 200С заходим в калибровку и потенциометром температуры подбираем коэффициент пока на эталоном перебое не будет самое близкое значение к теп. уст. (запись в EEPROM производиться во время короткого звукового сигнала. Стандартное значение «75» то есть 0,0075V на 1 градус ) затем снимаем перемычку и проверяем всю шкалу у меня получилось точность 3-10 градусов по всей шкале.



Усилитель для термопары собран на LM358P.

Управления нагревателем на твердотельном реле S202S02, также в схем присутствует простое реле на сучий пробития семиста  замыкается оно только вовремя работы нагревателя.

Управление обдувом с помощью транзистора KT972, КТ815 и аналоги, печатка предусматривает и установку Мосфета в место транзистора.

Компенсация холодного спая на NTC 10k



Печатка без ошибок но солевые контакты 220V расположены слишком близко друг от друга, твердотельное реле вынес на проводах.

Контакты “220” сеть.

Контакты «KU». Выход твердотельного реле.

Контакты «KU + -» для управления твердотельного реле.

Контакты «TEN» для спирали фена.

 «AIR» турбина, «G» геркон, «Tin» датчик температуры.

Дисплей TM1637  контакты DIO-4pin CLK -3pin

Управления мощностью обдува и температуры осуществлено с помощью потенциометров на 10k

https://drive.google.com/open?id=19rR4fGOdFcEa1t2QByoep1-qtN_4oC2V Архив


Publication author

2 Comments: 4Publics: 3Registration: 13-02-2018

Как изготовить хорошую паяльную станцию из фена своими руками


Качественное профессиональное оборудование для пайки микрокомпонентов стоит немалых денег, а недорогие термофены не подходят для большинства задач. Очень многие ремонтники и радиолюбители время от времени сталкиваются с некачественными термофенами для пайки.

Чтобы избежать подобных недоразумений имеет смысл сделать паяльный фен своими руками. Такой вариант отлично подойдет для ремонтников и радиолюбителей, имеющих специфические требования к оборудованию и весьма ограниченный бюджет.

Основы пайки феном

Прежде, чем начать проектировать самодельный паяльный фен, следует ознакомиться с основными методами использования данного инструмента.


Чертеж паяльного фена.

Термофен для пайки, как правило, может понадобиться в таких случаях:

  1. Пайка очень маленьких деталей в SMD корпусах. Большинство мелких радиодеталей не поддаются пайке паяльником. Для монтажа подобных компонентов необходимо залудить место посадки, смазать его флюсом и расположить микросхему. После этого можно смело начать нагрев монтажных контактов при помощи фена, до того момента пока припой под компонентом не расплавится, и он не сядет на печатную плату.
  2. Отсутствие свободного места для использования паяльника. При очень плотной компоновке элементов на печатной плате использование паяльника существенно затруднено. В этом случае термофен – это лучший вариант для радиолюбителя.
  3. Ремонтные работы, связанные с мобильными телефонами или планшетными компьютерами. Большинство современный гаджетов практически невозможно разобрать без использования термофена. Например, замена экрана на любом телефоне требует предварительного прогрева старой матрицы при помощи термофена. Серьезный нагрев нейтрализует клей и позволяет отделить экран от корпуса устройства.
  4. Снятие BGA чипов с посадочных площадок. Работы по реболу и прогреву современных видеочипов производятся при помощи паяльного термофена.

Управление температурой и плотностью потока воздуха, как правило, осуществляется при помощи кнопок на термофене.

Процесс пайки при помощи паяльного термофена подразумевает следующие шаги:

  • нанесение припоя или паяльной пасты на место предполагаемого монтажа;
  • установка микросхемы на посадочное место;
  • прогрев монтажных контактов при помощи паяльного термофена.

Для того, чтобы обезопасить близлежащие компоненты от нагрева, следует наложить на них специальные экраны из алюминиевой фольги.

После проведения работ следует проверить качество пропая всех контактов при помощи иголки.

Демонтаж элемента при помощи фена еще проще. Для снятие неисправной микросхемы необходимо:

  • равномерно прогреть все контакты;
  • аккуратно снять элемент при помощи пинцета или присоски.

Во время нагрева поверхности при помощи термофена необходимо совершать круговые движения. Такая методика позволяет избежать локального перегрева платы и нарушения ее геометрии.

Чертежи самодельного паяльного фена

Это сборочный чертёж паяльного фена. Изометрические проекции я нарисовать поленился, но рассмотреть паяльный фен со всех сторон можно, посмотрев видеоролик, размещённый в начале статьи.

А на этом чертеже изображён узел крепления электротехнического клеммника. Винт М3, крепящий клеммник, изолирован от жестяного корпуса с помощью небольшого отрезка кембрика (полихлорвиниловой трубки) и стеклотекстолитовой шайбы М4. Между шляпками винта и капроновой ручкой фена проложена стеклотекстолитовая шайба М3. Эта шайба предотвращают передачу тепла от электротехнического клеммника к ручке фена, через винт М3.

Чертёж развёртки корпуса миниатюрного паяльного фена в формате А4 и разрешении 300dpi находится под превьюшкой. Если его распечатать на принтере и наклеить на жесть от консервной банки, то можно будет без труда изготовить самую сложную деталь этой самоделки.



Требования к оборудованию


Электрическая схема паяльного фена.

Основные требования, предъявляемые к термофену для пайки микросхем своими руками, состоят в:

  1. Соблюдении температурных режимов пайки. Большинство паяльных работ осуществляется в пределах 190 – 250 градусов Цельсия. Нижняя планка касается свинцовосодержащих припоев, а верхняя – заводских безсвинцовых припоев. Паяльный термофен должен выдавать поток воздуха строго заданной температуры, дабы обезопасить микросхемы от перегрева и выхода из строя.
  2. Стабильном воздушном потоке. При неравномерном воздушном потоке серьезно затрудняется работа с паяльным оборудованием.
  3. Безопасности и удобстве использования. Тепловой фен не должен перегреваться и представлять опасность для мастера. В идеале, мощный паяльный фен, сделанный своими руками, следует проектировать на базе трансформаторного блока питания.

Устройство паяльного оборудования должно содержать исключительно безопасные элементы. При изготовлении самодельного блока питания компрессора следует уделить особое внимание надежности конструкции и безопасности ее для окружающих.

Как показывает опыт, многие умельцы умудряются изготавливать полноценные рабочие термоинструменты из строительного фена, бытового аппарата для сушки волос или даже обычного паяльника.

Маленькая паяльная станция своими руками v2

Привет. Некоторое время назад я собрал маленькую паяльную станцию, о которой хотел рассказать. Это дополнительная упрощенная паяльная станция к основной, и конечно не может ее полноценно заменить.
Основные функции:
1. Паяльник. В коде заданы несколько температурных режимов (100, 250 и 350 градусов), между которыми осуществляется переключение кнопкой Solder. Плавная регулировка мне тут не нужна, паяю я в основном на 250 градусах. Мне лично это очень удобно. Для точного поддержания температуры используется PID регулятор.

Заданные режимы, пины, параметры PID можно поменять в файле 3_Solder:

struct { static const byte termistor = A2; // пин термистора static const byte pwm = 10; // пин нагревателя static const byte use = 15; // A1 пин датчика движения паяльника int mode[4] = {0, 150, 250, 300}; // режимы паяльника byte set_solder = 0; // режим паяльника (по сути главная функция) static const double PID_k[3] = {50, 5, 5}; // KP KI KD static const byte PID_cycle = air.PID_cycle; // Цикл для ПИД. Участвует в расчетах, а также управляет частотой расчетов ПИД double PID_in; // входящее значение double PID_set; // требуемое значение double PID_out; // выходное значения для управляемого элемента //unsigned long time; unsigned long srednee; } sol; 2. Фен. Также заданы несколько температурных режимов (переключение кнопкой Heat), PID регулятор, выключение вентилятора только после остывания фена до заданной температуры 70 градусов.

Заданные режимы, пины, параметры PID можно поменять в файле 2_Air:

struct { static const byte termistor = A3; // пин термистора static const byte heat = A0; // пин нагревателя static const byte fan = 11; // пин вентилятора int mode_heat[5] = {0, 300, 450, 600, 700}; // быстрые режимы нагревателя byte set_air = 0; // режимы фена (нагреватель + вентилятор) по сути главная функция static const double PID_k[3] = {10, 2, 10}; // KP KI KD static const byte PID_cycle = 200; // Цикл для ПИД. Участвует в расчетах, а также управляет частотой расчетов ПИД double PID_in; // входящее значение double PID_set; // требуемое значение double PID_out; // выходное значения для управляемого элемента unsigned long time; unsigned long srednee; boolean OFF = 0; } air; Нюансы:

  1. Паяльник применил от своей старой станции Lukey 936A, но с замененным нагревательным элементом на китайскую копию Hakko A1321.
  2. Кнопка отключения отключает сразу все что было включено.
  3. Можно одновременно включать и паяльник и фен.
  4. На разъеме фена присутствует напряжение 220В, будьте осторожны.
  5. Нельзя отключать паяльную станцию от сети 220В пока не остынет фен.
  6. При отключенном кабеле паяльника или фена, на дисплее будут максимальные значения напряжения с ОУ, пересчитанные в градусы (не ноль). Поясню: если например просто подключить кабель холодного паяльника должен показывать комнатную температуру, при отключении покажет например 426. Какой в этом плюс: если случайно оборвется провод термопары или терморезистора, на выходе ОУ будет максимальное значение и контроллер просто перестанет подавать напряжение на нагреватель, так как будет думать что наш паяльник раскален и его нужно охладить.
  7. Защиты от КЗ нет, поэтому рекомендую установить предохранители.
  8. Стабилизатор на 5В для питания Arduino используйте любой доступный с учетом напряжения питания вашего БП и нагрева в случае линейного стабилизатор. Так как у меня напряжение 20В установил 7805.
  9. Паяльник прекрасно работает и при 30В питания, как в моей основной паяльной станции. Но при использовании повышенного напряжения учитывайте все элементы: стабилизатор 5В и то что напряжение вентилятора 24В.

Основные узлы и состав:
1. Основная плата:

— Arduino Pro mini, — сенсорные кнопки, — дисплей от телефона Nokia 1202.

2. Плата усилителей:

— усилитель терморезистора паяльника, — полевой транзистор нагрева паяльника, — усилитель термопары фена, — полевой транзистор включения вентилятора фена.

3. Плата симисторного модуля

— оптосимистор MOC3063, — симистор со снабберной цепочкой.

4. Блок питания:

— блок питания от ноутбука 19В 3.5А, — выключатель, — стабилизатор для питания Arduino.

5. Корпус.

А теперь подробнее по узлам.

Основная плата


Обратите внимание наименование сенсорных площадок отличается от фото. Дело в том, что в связи с отказом от регулировки оборотов вентилятора, в коде я переназначил кнопку включения фена. В самом начале регулировка оборотов была реализована, но так как напряжение моего БП 20В (увеличил на 1В добавлением переменного резистора), а вентилятор на 24В, решил отказаться. Сигнал с сенсорных кнопок TTP223 (включены в режиме переключателя Switch, на пин TOG подан 3.3В) считывается Arduino. Дисплей подключен через ограничительные резисторы для согласования 5В и 3.3В логики. Такое решение не совсем правильное, но уже работает несколько лет в разных устройствах.
Основная плата двухстороннего печатного монтажа. Металлизацию оставлял по максимуму, чтобы уменьшить влияние помех, а также для упрощения схемы сенсорных кнопок (для TTP223 требуется конденсатор по входу на землю для уменьшения чувствительности. Без него кнопка будет срабатывать просто при приближении пальца. Но так как у меня сделана сплошная металлизация этот конденсатор не требуется). Сделан вырез под дисплей.

Фото платы без деталей

На верхней стороне находятся площадки сенсорных кнопок, наклеена лицевая панель, припаивается дисплей. Площадки сенсорных кнопок и дисплей подключены к нижней стороне через перемычки тонким проводом. Типоразмер резисторов и конденсатора 0603.
Изготовление лицевой панели

Лицевую панель, по размерам из 3Д модели, я сначала нарисовал в программе FrontDesigner-3.0_rus, в файлах проекта лежит исходник. Распечатал, вырезал по контуру, а также окно для дисплея.

Далее заламинировал самоклеящейся пленкой для ламинирования и приклеил к плате. Дисплей за также приклеен к этой пленке. За счет выреза в плате дисплей получился вровень с основной платой.

На нижней стороне находится Arduino Pro mini и микросхемы сенсорных кнопок TTP223.

Плата усилителей

Небольшое исправление

Как правильно заметил easyJet в схеме дифференциального усилителя была ошибка, отсутствовал резистор R11 (выделил цветом). Но ошибка не критичная, влияет при равенстве сопротивления R3 и терморезистора в паяльнике, то есть при комнатной температуре. В случае исправления потребуется калибровка температуры паяльника. В своей паяльной станции решил оставить как есть.

Схема паяльника состоит из дифференциального усилителя с резистивным мостом и полевого транзистора с обвязкой.

  1. Для увеличения «полезного» диапазона выходного сигнала при низкоомном терморезисторе (в моем случае в китайской копии Hakko A1321 56 Ом при 25 градусах, для сравнения в 3д принтерах обычно стоит терморезистор сопротивлением 100 кОм при 25 градусах) применен резистивный мост и дифференциальный усилитель. Для уменьшения наводок параллельно терморезистору и в цепи обратной связи стоят конденсаторы. Данная схема нужна только для терморезистора, если в вашем паяльнике стоит термопара, то нужна схема усилителя аналогичной в схеме фена. Настройка не требуется. Только измерить сопротивление вашего терморезистора при 25 градусах и поменять при необходимости резистор 56Ом на измеренный.
  2. Полевой транзистор был выпаян из материнской платы. Резистор 100 кОм нужен чтобы паяльник сам не включился от наводок если ардуина например отключится, заземляет затвор полевого транзистора. Резисторы по 220 Ом для ограничения тока заряда затвора.

Схема фена состоит из неинвертирующего усилителя и полевого транзистора.

  1. Усилитель: типовая схема. Для уменьшения наводок параллельно термопаре и в цепи обратной связи стоят конденсаторы.
  2. Обвязки у полевого транзистора ME9926 нет, это не случайно. Включение ничем не грозит, просто будет крутится вентилятор. Ограничения тока заряда затвора тоже нет, так как емкость затвора небольшая.

Типоразмер резисторов и конденсаторов 0603, за исключением резистора 56 Ом — 1206. Настройка не требуется.
Нюансы: применение операционного усилителя LM321 (одноканальный аналог LM358) для дифферециального усилителя не является оптимальным, так как это не Rail-to-Rail операционный усилитель, и максимальная амплитуда на выходе будет ограничена 3.5-4 В при 5В питания и максимальная температура (при указанных на схеме номиналах) будет ограничена в районе 426 градусов. Рекомендую использовать например MCP6001. Но нужно обратить внимание что в зависимости от букв в конце отличается распиновка:

Плата симисторного модуля

Схема стандартная с оптосимистором MOC3063. Так как MOC3063 сама определяет переход через ноль напряжения сети 220В, а нагрузка — нагреватель инерционный элемент, использовать фазовое управление нет смысла, как и дополнительных цепей контроля ноля.

Нюансы: можно немного упростить схему если применить симистор не требующий снабберной цепочки, у них так и указано snubberless.

Блок питания

Выбор был сделан по габаритным размерам и выходной мощности в первую очередь. Также я немного увеличил выходное напряжение до 20В. Можно было и 22В сделать, но при включении паяльника срабатывала защита БП.

Корпус

Корпус проектировался под мой БП, с учетом размеров плат и последующей печати на 3Д принтере. Металлический даже не планировался, приличный алюминиевый анодированный корпус дороговато и царапается, и куча других нюансов. А гнуть самому красиво не получится.
Разъемы:

1. Фен — «авиационный» GX16-8.

2. Паяльник — «авиационный» GX12-6.

Немного фото


Исходники лежат тут. На этом все.
P.S. Первую версию я сохранил в черновиках на память.

Фен из паяльника


Схема паяльного фена.

Перед тем как сделать паяльный фен своими руками следует:

  • продумать устройство для подачи воздуха;
  • собрать специальный нагревательный элемент;
  • оснастить аппаратуру термопарами;
  • продумать систему осуществления контроля за текущей температурой оборудования.

Обдумывая как сделать паяльный фен из обычного паяльника следует учесть все тонкие моменты, дабы не подвергать себя чрезмерному риску.

Главные критерии, которым должно соответствовать термоустройство на основе паяльника представлены:

  • регулировкой температуры;
  • нормальной мощностью нагревателя;
  • безопасным компрессором.

Установку нагнетателя для паяльной станции сделанной своими руками рекомендуется делать в соответствии с текущими правилами электробезопасности. Подобное подключение аппаратуры обеспечит отсутствие помех в электрической сети.

Что понадобится для создания фена из паяльника?

При создании фена для пайки своими руками следует подготовить:

  • обычный старый паяльник, работающий от сети переменного тока;
  • кварцевую трубку для создания камеры нагрева воздушного потока фена;
  • галогеновую лампу для прожекторов для прогрева воздуха и плавки флюса феном;
  • нихромовый провод толщиной до 0.7 миллиметров;
  • терморегулятор;
  • вентилятор паяльного фена.


Принципиальная схема паяльного фена.

Подключение всего оборудования должно производится в специально подготовленные на паяльной станции разъемы, распиновка которых зависит от производителя аппаратуры для пайки.

Процесс сборки фена из паяльника

Самодельный фен для пайки микросхем из старого паяльника собирается в несколько этапов:

  1. Укладка самодельной спирали из нихромовой проволоки внутри кварцевой трубки.
  2. Соединение спирали с проводом питания.
  3. Продевание провода термопары, для регулирования температуры нити накала.
  4. Изоляция прибора при помощи слоя трубки, наматываемого на кварцевую трубку.
  5. Установка трубки в ручку паяльника, вместо жала.
  6. Центровка трубки при помощи обматывания ее асбестовым шнуром.
  7. Зажатие переднего вывода трубки при помощи обоймы.
  8. Продевание шланга для подачи воздушного потока.
  9. Подключение компрессора, создающего воздушный поток.

Регулятор температуры источника нагрева лучше расположить на корпусе термофена.

Принцип работы термофена на основе паяльника следующий:

На нихромовую нить подается небольшой ток, заставляющий ее раскалиться. Воздух, идущий из компрессора, собирается в специальной утеплённой камере и прогревается под действием спирали и изоляционной фольги. После этого, воздух покидает камеру нагрева и поступает напрямую на печатную плату.


Паяльный фен – чертеж для изготовления.

К сожалению, данный метод изготовления термического фена имеет массу минусов.

К недостаткам термофена, выполненного из обычного паяльника, можно отнести:

  • сложности с калибровкой температуры;
  • регулировка силы воздушного потока производится при помощи пережима воздуховодной трубочки;
  • невозможность регулировки интенсивности прогрева в большинстве обычных паяльников;
  • трудоемкость работы;
  • плохая термическая изоляция устройства.

В большинстве случает изготовление термического фена из паяльника не оправдано. Переделка недорогого строительного термофена – это гораздо более рациональный метод изготовления термофена для пайки микрокомпонентов.

Конструктивные особенности


По сути, устройство представляет собой самый обыкновенный фен. Внутри него размещена нагреваемая спираль, которая посредством механизма подачи воздуха отдаёт тепло элементу. Свежий воздух, поступая на спираль, не даёт ей перегреться и при этом нагревает до нужной температуры обрабатываемую деталь. Состав прибора обычно прост:

  • нагревательный элемент;
  • вентилятор, подающий воздух;
  • корпус;
  • система включения/выключения.

Фен может поставляться с различными насадками, которые способны расширить или сузить воздушный поток, а также подобраться в недоступные места.

Зачастую паяльный фен входит в комплект паяльной станции — устройства, которое способно выполнять большой спектр задач, связанных с пайкой электронных схем или их демонтажом. С его помощью можно обрабатывать как металлы и их сплавы, так и различные виды пластмасс. Например, для придания термоусадки при совмещении пластиковых элементов.

Паяльная станция своими руками принцип работы, характеристики, разновидности, инструкция по сборке

На чтение: 6 минут Не хватает времени?

Современная, более улучшенная техника, к сожалению, выходит из строя не меньше, чем старые образцы. И если до этого времени вопрос об усовершенствовании обычного нам паяльника не стоял, то сейчас по старинке отпаять или припаять деталь, не «задев» соседние чипы, как правило невозможно. Собственно поэтому умельцы собирают очень современные термовоздушные и инфракрасные паяльные станции собственными руками. В данном обзоре расскажем, какими бывают паяльные системы, как работает блок управления и как его присоединить, что входит в конструкционные элементы. Только в нашем обзоре вы сможете найти советы, иллюстрирующие характерности сборки и регулировки современных паяльных станций.

Читайте в публикации

Зачем необходима паяльная станция

Паяльная станция, в отличии от обычного паяльника, – система более улучшенная. Она дает возможность спаять небольшие детали, такие, например, как SMD-компоненты, контролировать нагрев на табло, программировать кнопки. Более того, благодаря бесконтактной системе пайки перегрев соседних компонентов тут исключён.

Благодаря «умному» блоку управления можно задать нужные настройки температуры, включить и выключить систему нажатием одной кнопки

Паяльная станция бесконтактного типа относится к современным системам пайки. Например, нагрев при помощи термофена помогает мастерам в ремонте бытовых электробытовых приборов и мобильников. А вот при помощи ИК-систем можно делать сборка и разборка микросхем (даже формата BGA).

Общие характеристики и рабочий принцип паяльной станции

Анатомия паяльной станции очень проста и максимально отвечает важным условиям: аккуратная, «умная» пайка компонентов. Сердце прибора ? блок питания, в середине которого находится преобразователь электрической энергии, выдающий напряжение двух видов 12 или 24 Вольта. Без такого элемента все системы станции были бы бесполезны. Преобразователь электрической энергии в ответе за температурную регулировку. Блок питания снабжён термостатом и специализированными кнопками запуска прибора.

Для справки! Некоторые устройства оснащены специализированной подставкой, которая нагревает монтажную плату во время пайки, что способствует избежать её деформации.

При помощи управляющего блока тоже может быть воплощена функция запоминания температуры и программирования кнопок. Мастера «прокачивают» прибор, применяя процессор, благодаря ему возникает возможность мерить температуру в ходе пайки.

Вариация самодельного паяльника для микросхем

Разберём специфики работы термовоздушной паяльной станции: воздушный поток при помощи специализированных спиралевидных или керамических компонентов (они находятся прямо в середине трубки термофена) нагревается, а потом через специализированные насадки направляется в точку пайки. Такая система дает возможность подогреть нужную поверхность одинаково, исключив точечную деформацию.

В качестве ещё одного дополнительного элемента как правило выступает специализированный инфракрасный нагреватель. Принцип его похож на работу термофена, он нагревает не место стыка, а какую-то площадь. Но, в отличие от термофена, тут отсутствует поток тёплого воздуха. Профессиональные паяльные станции оборудуются специализированными сопутствующими инструментами, оловоотсосами и вакуумными пинцетами.

Разновидности паяльных станций по конструкции

Есть как обычные паяльные станции, оснащенные привычным нам традиционным паяльником, так и более продвинутые. Причём вариантов комбинирования элементов и систем может быть очень много. Без труда можно в одной станции соединить контактный паяльный аппарат и фен, вакуумный или термопинцет и оловоотсос. Для комфорта приведём таблицу ключевых типов паяльных станций.

Контактные ПС? это обычный, имеющий при пайке прямой контакт с поверхностью, паяльный аппарат, оборудованный электронным блоком управления и температурного регулирования. Бесконтактные ПС ? в основе работы
блок управления и особенная система
управления компонентов.
СвинцовыеБессвинцовые

Просят очень высокой температуры плавки.

Термовоздушные

Предоставляют эффективную пайку в тяжелодоступных зонах с единовременным прогреванием сразу нескольких поверхностей. Дает возможность выполнять пайку разного типа, как со свинцом, так и без него.

Инфракрасные

Тут есть элемент нагрева в виде инфракрасного излучателя, произведенного из керамики или кварца.

Комбинированные

Совмещают в собственной конструкции несколько типов оборудования: фен или традиционный паяльный аппарат, или, как мы уже рассказывали, ИК-нагреватель и оловоотсос допустим, паяльный аппарат и фен.

По механизму температурной стабилизации и рабочему принципу управляющих блоков паяльные станции можно поделить также на аналоговые и цифровые. В первом варианте элемент нагрева включён, пока паяльный аппарат не прогреется до необходимой температуры, самая близкая аналогия – нагрев привычного утюга. А вот тип второй паяльника выделяется сложной системой контроля и температурного регулирования. Тут размещён PID-регулятор, который подчиняется программе микроконтроллера. Подобный вариант температурной стабилизации более эффектно аналогового. Ещё одна классификация позволяет поделить все ПС на монтажные и демонтажные. Первые выполняют пайку приборов, впрочем, не имеют оловоотсоса и иных элементов, разрешающих проводить чистку и замену деталей.

Такие паяльные системы снабжены специализированной ёмкостью для убирания припоя, который, со своей стороны, отсасывается специализированной насадкой, снабжённой компрессором.

К сведению! Есть комбинированные станции, разрешающие проводить как монтажные, так и работы по разборке. Они снабжены 2-мя видами паяльников, различающихся по мощности.

Как выполнить собственными руками термовоздушную паяльную станцию

Приобрести паяльную станцию с феном не всем по карману, хотя ИК-станции стоят ещё приличных денег, благодаря этому самый примитивный путь – собрать её собственными руками. Но, помните всегда, что подобные воздушные паяльные станции обладают определёнными изьянами:

  1. Воздушным потоком можно нечаянно сдуть небольшие детали.
  2. Поверхность нагревается неровно.
  3. Для различных случаев нужны дополнительные насадки.

Паяльный фен собственными руками: многофункциональная схема

Термофен – специализированное устройство, которое нагревает место пайки потоком горячего воздуха.

Легче всего собрать прибор с феном на вентиляторе, а для нагревателя применять спираль.

Многофункциональная паяльная станция с феном

Если приобретать нагреватель механический, то он совсем не дешевый. И при резких температурных перепадах может простой лопнуть. Не все могут сами соорудить нагнетатель воздуха. В качестве поддувала можно применять обыкновенный маленький вентилятор. Подходит кулер от домашнего ПК. Для того что бы познакомится с устройством подобного устройства изучим схему паяльной станции собственными руками.

Вентилятор разместим около термофена. К нему бережно подсоединяем трубку для подачи тёплого воздуха. На срезе кулера вытачиваем отверстие под сопло. С другой стороны кулер нужно закрыть, чтобы обеспечить достаточную тягу.

Для более точечного направления тёплого воздуха можно купить уже готовые насадки на сопло термофена

Теперь пришла очередь сборки элемента нагрева. Чтобы это сделать нужно накрутить нихромовую проволоку спиралью на основу нагревателя. Причём витки в первую очередь не должны касаться друг друга. Витки накручиваются учитывая, что сопротивление должно быть 70-90 Ом. Основание подбирают с плохой теплопроводимостью и хорошей стойкостью к высоким температурам.

Приступим к поиску деталей для сопла. Наиболее оптимально для этого подходит труба из керамики или фарфора. Оставляем маленькой просвет между стенками сопла и спиралью. Сверху поверхность обматываем материалами для изоляционных работ. Можно применять асбестовый слой, стеклохолст и т.д. Это повысит высокое КПД фена, а тоже даст возможность брать его руками, не получив ожог. Закрепляем элемент нагрева таким образом, чтобы воздух подавался в трубку, а нагреватель находился точно в середине в середине сопла.

Система управления паяльной станцией

Для сборки системы управления самодельной паяльной станции типа фен собственными руками в ней нужно расположить два реостата: один изменяет входящий поток, другой ? мощность элемента нагрева. А вот выключатель в большинстве случаев выполняется один как для нагревателя, так же и для нагнетателя.

Варианты подсоединения системы управления к термофену.

Тут чрезвычайно важно правильно присоединить провода, чтобы они соотносились с реостатами.

После подсоединяем термофен таким образом, чтобы провода соответствовали необходимым реостатам и выключателю.

Сборка и настройка работы паяльной станции

Мощность паяльной станции, как мы уже видели выше, в большинстве случаев находится в границах от 24 до 40 Ватт. Но в случае если вы запланировали паять шины питания и проводники, то мощность устройства должна быть увеличена от 40 до 80 Ватт.

А вот паяльные инструменты на 100 Ватт и больше, в основном, применяют для больших конструкций из цветного металла, которые, как правило, обладают ощутимой теплопроводимостью

Детальнее про то, как паять феном от паяльной станции, смотрите в данном видео.

Инфракрасная паяльная станция собственными руками

Инфракрасная паяльная станция ? тот инструмент, который легче всего сделать собственными руками. Стоимость на паяльные станции данного типа просто заоблачная. Приобрести что-то намного проще – не вариант, так как все равно будет маленький функционал.

ИК паяльная станция в сборке

Собственно поэтому мы расскажем в несколько этапов, как собрать собственными руками инфракрасный паяльный аппарат. Разберём этапы сборки ПС для пайки плат размером 250?250 мм. Наша паяльная станция подходит для работы с телевизионными платами, видеоадаптерами для ПК, а еще планшетных компьютеров.

Изготовление корпуса и ТЕНОВ

Для основы самодельной ИК паяльной станции, собранной собственными руками, можно взять дверь от антресоли либо фанеру 10-12 мм, привинчиваем к ней ножки. На данном шаге важно приблизительно подумать компоновку исходя из размеров нагревателей и ПИД-регуляторов. От этого зависит высота «боковин» и скосов лицевой панели.

Уголки из металла применяются для формирования «скелета» конструкции. Заблаговременно побеспокойтесь о «начинке», в работе пригодятся и старые видеомагнитофоны, ДВД-проигрыватели и так далее. Можно обойти специальных уличных лоточников.

Корпуса от старых видеомагнитофонов или процессоров – совершенное сырьё для обшивания сторон

Очередной вариант корпуса, на этот раз из алюминия

Теперь ищем антипригарный поддон. Да, собственно тот, что можно приобрести в простом магазине бытовой техники. Тут же можно и присмотреть качественный паяльный аппарат для паяльной станции.

Важно! Берите с собой рулетку. Перед вами стоит задача – отыскать противень подходящей ширины и глубины. Размеры зависят от высоты ИК-излучателей и их количества.

Система управления паяльной установкой

Приступаем к самому интересному. На торговой площадке заблаговременно заказываем ПИДы (или пропорционально-интегрально-дифференциальные регуляторы), а еще ИК — 3 нижних ИК излучателя 60?240 мм, и один верхний ? 80?80 мм, не забывайте запастись 2-мя твердотельными реле на 40А. На данном шаге уже переходите к жестяным работам, а конкретно приладить всю конструкцию под размеры наших важных элементов. После подгонки боковин и крышки вырезаем технологичные отверстия под ПИДы на передней, под кулер на задней стенке.

Сборка и регулировка работы паяльной станции

Итак, после того как произошла установка излучателей, кулера и соединения всех проводков внешний вид нашей паяльной станции уже приобретает фактически завершенный вид. На данном шаге нужно провести испытание оборудования на нагрев, удержание температуры и гистерезис. Перейдем к монтажу ключевого ИК-излучателя. Сделать это очень легко.

Более всего усилий забирает монтаж держателя платы и установка столика. В нашем примере мы рассмотрели возможность сборки держателей таким образом, чтобы можно было сдвигать влево-вправо уже зажатую плату

Характерности изготовления собственными руками паяльной станции на Arduino (Ардуино)

Паяльная станция на процессоре Ардуино – одна из наиболее прогрессивных моделей. Характерность её в том, что она легко программируется. Можно задать заданные параметры и алгоритмы работы и управления всех компонентов.

Часто применяется система подсоединения Flex Link. Она относительно обычная, надёжная, а её детали вполне можно выбрать собственными силами и собрать схему очень легко

Дальше все шаги сборки сходственны уже описанными нами. Если возникнут вопросы, можно обратиться с просьбой о помощи к специалистам-электронщикам.

Характерности изготовления собственными руками паяльной станции на Atmega8 (Атмега8)

Схема на контроллере Atmega8 самая обычная и не просит больших знаний. Самое основное, разбираться в кодах программ на языке C++. Это даст возможность редактировать его под себя.

Вариант рабочей схемы паяльной станции на Atmega8

В открытых интернет-источниках есть различные вариации паяльных станций на основе различных контроллеров.

Внешний вид программатора для будущей паяльной станции на ATmega328

Одно из обучающих видео по сборке паяльной станции в данном видео.

Как пользоваться паяльной станцией

Для новичков будет полезным выяснить определенные свойства работы с паяльными станциями.

Контроллер и паяльный аппарат – очень важные детали паяльной станции обязаны быть чистыми и защищёнными от пыли

Укажем отдельные из них:

  1. Для установки или демонтажа больших деталей легче применять фен. Так как он охватывает нужную площадь.
  2. Температура нагрева выбирается методом «тыка». Начав с минимально предполагаемой. Например, пасты для установки SMD-компонентов имеют меньшую температуру плавления, чем ПОС-61.
  3. Обзаведитесь обычной спиртоканифолью. Понадобится для обезжиривания.
  4. Перед монтажными работами элементов применяйте специализированный флюс. Он продаётся в отделах для работ по ремонту сотовых.
  5. Очень выручает обычная иголка. Ею можно поддеть перепаиваемые детали и если понадобится их перевернуть.
  6. Контактные площадки обязательно чистятся от припоя.

Работа с паяльной станцией просит особых навыков.

Если вы не сумеете собрать своими руками этот прибор, то воспользуйтесь советами профессионалов

Получить любую информацию можно еще в обучающих видео, в этом вы узнаете о том, как подобрать паяльную станцию.

Собственные вопросы и комментарии к публикации оставляйте в специализированной форме ниже. Надеемся, что наши советы смогут помочь сделать свою паяльную станцию, которая прослужив вам верой и правдой долгое время.

Best предлагает регулируемые марки для пайки с термофеном и бесплатную доставку

STAFF PICK

Code

0_ Поскольку пластик мягкий, вы можете снова сварить трещины, прикоснувшись к нему кончиком высокотемпературного пистолета для горячего клея. в паяльнике, и вы готовы к работе. Регулируемый.

1_ Стремясь облегчить процесс пайки. оборудование горячего воздуха. Основным компонентом сборки является паяльная станция Aoyue с горячим воздухом, которую он уже имел в своей мастерской.Хотел регулируемый.

2_ Почему выбирают паяльную горелку для микробутана? • Портативный и эргономичный — больше никаких раздражающих шнуров или раздражающих проводов. Используйте нашу 100% беспроводную и удобную паяльную горелку, где бы вы ни находились.

3_ Wagner производит оборудование для нанесения краски, поэтому этот пистолет создан специально с целью использования его для зачистки поверхностей с регулируемой температурой от 750 до 1000 градусов.

4_ Пожалуйста, дайте общий рейтинг сайта:.

5_ Паяльник i-Tool для цифровых паяльных станций i-CON1 и i-CON2. Подставка-подставка с подносом и спиралью из шерсти. Паяльные жала серии 102, см. Складской номер RS. 612-3193 и далее. Тип питания = электрический. Тип =.

6_ общая паяльная головка серии T900 используется для экономии расходных материалов. Функция ручной коррекции температуры и два режима отображения температуры делают его более широко используемым.

7_ Настольный регулируемый стол. Просто загрузите этот игрушечный пистолет солью, и он запустит скопление гранул, чтобы сбить мух в воздухе с точностью прицела.Этот пистолет безвреден для человека.

8_ Это отличный способ изменить свет в комнате или настроить утренний кофе так, чтобы он был горячим сразу после пробуждения. Creative Stage Air — это бюджетная звуковая панель, которая одинаково хороша.

9_ Кондиционеры, автономные, 5-15 тонн, кондиционеры с воздушным охлаждением, автономные, 5-15 тонн, кондиционеры с водяным охлаждением, автономные, более 15 тонн.


регулируемый термофен для пайки

Best Offers 858d Воздух рядом со мной и бесплатная доставка

Трещина в трубопроводе в Калифорнии, по словам следователей, могла произойти около года назад — FOX Carolina FOX CarolinaPlane врезался в здание недалеко от Милана; все 8 человек на борту погибают — Index-Journal Index-JournalГубернатор Алабамы приветствует специальные аэрокосмические службы в Хантсвилле — Tullahoma News и Guardian Tullahoma News и GuardianHS ФУТБОЛ: Анонсы третьей недели | Спорт | thedailynewsonlin__ — The Daily News Online The Daily News OnlineMemorial Stair Climb напоминает писателю, где он был 11 сентября — Мюррей Леджер и Таймс Мюррей Леджер и TimesTop 10 Best Hot Air Stations 2020 — Bestgamingpro — Лучший игровой про Лучший игровой проHack Your Hot Air Station — Hackaday HackadaySacramento Подростки, обвиняемые в том, что они не носят масок, отвечают после того, как Allegiant Airlines отправляет их с рейса — ABC1__ KXTV ABC1__ KXTV Контроллер Arduino для рукояток горячего воздуха — Hackaday Hackaday Goodr Cabana — опытный магазин розничной торговли — прибывает в L.A. — WFA__ WFA__Берни Карл отстаивает решение оставить курорт Chena Hot Springs открытым, отвечает на критику в социальных сетях — Fairbanks Daily News — Miner Fairbanks Daily News — MinerTop 10 лучших пневматических паяльников 2020 — Bestgamingpro — Лучший игровой про Лучший игровой про Либо гениальная, либо смертельная работа, мы не можем решить — Hackaday Комиссары HackadayCounty утвердили новые требования к покрытию лица внутри зданий округа: округ Хеннепин меняет требования к покрытию лица в зданиях округа — Insight News Insight NewsBadgers football до 90% вакцинированы от COVID-19 | Студенческий футбол | madiso__ — Фонд Madiso__ Madiso__Delta Dental предоставляет Pacific Dental 100 тысяч долларов | Новости | glendalesta__ — Glendale Star Glendale StarДэвид Баргманн — Columbus Telegram Columbus TelegramДональд Моррисон: Внешняя политика и зомби-апокалипсис — Berkshire Eagle Berkshire EagleGrand Blanc выигрывает первый школьный чемпионат штата по баскетболу среди мальчиков — WNEM Saginaw Сегодня прорыв в области ухода за WNEM Новости | swoknew__ — Конституция Лоутона Конституция Лоутона Округ Пинеллас борется с красной волной на суше, с воздуха и на море — Газеты Тампа-Бэй Газеты Тампа-Бэй Только 3 серьезных торнадо обрушились на округ Колумбия за последние 50 лет.2 были в один день — WUSA__ WUSA__Студенты смотрят в будущее с Днем карьеры в начальной школе Орра — Тайлер Утренний Телеграф Тайлер Утренний ТелеграфЗенния Чиа З__e в Кадьяке, Аляска | Здоровье | kodiakdailymirro__ — Kodiak Daily Mirror Kodiak Daily MirrorDesoldering Doesn’t Ne обязательно Suck — Hackaday HackadayMARTINO: стервятники-индейки исполняют роль уборщиков природы — Kokomo Tribune Kokomo Tribune Салли-Энн Робертс вошла в Зал славы WWL в сезоне 2020 года. отпадает, св.Торжественное открытие Louis Music Park неизвестно — STLtoda__ STLtoda__ Убийство Роберта Ф. Кеннеди, 50 лет спустя — CBS1__ KYTX CBS1__ KYTXYotel открывает в Сан-Франциско номера в микро-отелях с открытием в пятницу — San Francisco Chronicle San Francisco ChronicleMayborn Connect обеспечивает экскурсию без поездки — Waco Tribune-Herald Waco Tribune-HeraldЛава, кислотный дождь, вода, двуокись серы и теперь «бездельничать»: новая смертельная угроза исходит из вулкана на Гавайях — KING__ KING __ Ошибка «Apex Legends» ловит игроков на корабле снабжения для легкой победы — Digital Trends Digital UVI откладывает весенний легкоатлетический сезон 2021 года из-за роста числа COVID-19 в США.S. — Ежедневные новости Виргинских островов Daily News Виргинских острововМедведи принимают дорожные потери, готовятся к игре Golden Spike — The Herald Journal представитель 79-го округа Алабама Хаус — Opelika Auburn News Опелика Auburn NewsMan арестован по обвинению в непристойных действиях | Quicknews | ivpressonlin__ — Imperial Valley Press Imperial Valley PressHonda продлена гарантия на CR-V и гражданские автомобили с турбо-двигателями — ConsumerReport__ ConsumerReport__Как возможности НАСА и вездеходы Spirit навсегда изменили исследования Марса — Spac__ Spac__Allterco Robotics предоставляет датчик движения Shelly нового поколения, оптимизированный с помощью технологии Fi Silicon Labs Yahoo Finance Yahoo Finance Случайный скрининг электронных устройств добавлен к процедуре безопасности в аэропорту Эдмонтона — Эдмонтон Сан Эдмонтон Совет СанГленс Фоллс рассмотрит предлагаемые изменения в коде такси — Гленс Фоллс Пост-Стар Гленс Фолс Пост-Старскаут Подвал представляет первое в мире СМЕШАННОЕ (TM), марка виноградного вина для легкого коктейля — WFMZ Allentown WFMZ AllentownPampers подгузники удаляют персонажей Улицы Сезам из-за явных гендерных проблем — WSMV Nashville WSMV Nashville Забудьте о иглоукалывании, это Ян Шэн, вам нужно вылечить свои недуги — Evening Standard Evening Standard Flashpoint XPLOR 100 P ro TTL R2 Pocket Flash Dual Kit (Godox AD100 Pro) XPLOR-100PT-K3 — Адорама Адорама Мишель Вульф выбрана в качестве следующего городского менеджера Блейна — White Bear Press White Bear PressWhen Your Thru-Hike is One Big Joke: On the Trail with Backpacker Comics — Путь The TrekИспользование длительности вспышки для улучшения вашей фотографии — Ресурс — Журнал Resource MagazineЖидкостное охлаждение предохраняет полевые МОП-транзисторы этой электронной нагрузки — Hackaday Hackaday 24 часа в ад и обратно Гордона Рамзи: Bayou on the Vine preview — FanSided FanSidedДональд Трамп может проблема веса: не прекращайте говорить о «толстых» людях — The Washington Post The Washington PostWSP реагирует на несколько аварий, поскольку WSDOT просит водителей быть осторожными — KHQ прямо сейчас KHQ прямо сейчас Сила христианских владельцев бизнеса во время COVID-19 — The Miami Times The Miami TimesSelect В Мичигане немногим разрешено охотиться с хищными птицами — South Bend Tribune South Bend Tribune Вещи, которые мы видели сегодня: удаленный капитан Марв l Сцена дает нам представление об Учебной академии Кри — Мэри Сью Мэри Сью 5 координаторов по ремонту дома из «Ричмондских реабилитационных центров» — Richmon__ Richmon__ Судоходные чрезвычайные ситуации: узнайте, как устранить утечку в корпусе — Lake Expo Lake ExpoMills делает Тома Абелло из Edgecomb старший советник — Регистр Бутбей Регистр БутбейDeadwood Movie: Who’s Returning? — TV Fanatic TV Fanatic Оделл Бекхэм-младший.идет к New York Giants в драфте НФЛ 2014 года — The Times-Picayune The Times-Picayune Олимпийский вид спорта для всех — Herald and News Herald and News против Broncolor Siros 800 L — PetaPixel PetaPixelSpeed ​​ограничения увеличиваются на милях проезжих частей MI — WNEM Saginaw WNEM Saginaw Остановка движения приводит к обнаружению героина: полиция — Journal Inquirer Journal Inquirer ВМС США патентует антигравитационный самолет, который выглядит как инопланетный НЛО — Metr__.uk Metr __. uk Загадка конфиденциальности Китая — Slate SlateWoodstock возвращается, чтобы спасти музыкальный фестиваль после скандала с Файром — Эйдан Смит — Шотландец Шотландец Задержанные вопросы после финала «Игры престолов» | Развлечения | postgua__ — The Guam Daily Post The Guam Daily Post Трансгендерная женщина говорит онлайн-троллям расти, сражаясь за улучшение восприятия — Devon Live Devon LiveFlashpoint XPLOR 400PRO TTL с передатчиком R2 Pro для Pentax — Godox AD400Pro XPLOR-400PROB-TTL-P — Adorama AdoramaElderflower латте с содовой и лавандой: цветы внезапно стали появляться в еде — The Guam Daily Post The Guam Daily Post «Продукт того, кто был» | Live Oak Junior High отмечает завершение ремонта церемонией перерезания ленточки — The Livingston Parish News The Livingston Parish NewsCongress призывает ЕС прекратить выпуск биографического фильма о Нарендре Моди, говорит, что фильм политически мотивирован — Scrol__ Scrol__igers ‘Norris победил рак, готов к борьбе на место — The Guam Daily Post The Guam Daily Post Диллон ничего не брал у Пайпер.Это был подарок. — Тринидад Тобаго Экспресс Тринидад Тобаго ЭкспрессПриянка Чопра называет мужа Ника « Стариком Джонасом », говорит, что он держит ее на земле — Economic Times Economic Times Использование высокоскоростной синхронизации для замораживания действия — Fstoppers Fstoppers Вещи были немного странными на моем ПК с тех пор, как я удалил valerant. — Помощь в удалении вирусов, троянов, шпионского и вредоносного ПО — BleepingComputer BleepingComputerLumu Power: впечатляюще точный измеритель освещенности iOS — RedShark News RedShark NewsAlpha addict: удивительная карьера Леона Купермана — Иллаварра Меркьюри Иллаварра Меркьюри

Хеллоуинский череп реквизит | Паяльная станция

Используя микроконтроллер или мозг Arduino, датчик расстояния и несколько зеленых светодиодов, мы покажем вам, как сделать интерактивную опору для Хэллоуина.Зеленые светодиоды мигают, а затем загораются, когда кто-то приближается к датчику. У нас были все части, кроме черепа.

На создание этого проекта у нас ушло около полутора — двух часов, и самое приятное в этом проекте то, что вы можете повторно использовать детали и сделать что-то еще позже, после окончания Хэллоуина.

ПЕРЕЧЕНЬ ДЕТАЛЕЙ
  • Arduino Uno или аналогичный — 23,95 $
  • Пластиковый череп из магазина Хэллоуина — 4,99 $
  • 2 зеленых светодиода 5 мм — 0 руб.50
  • Резисторы на 2200 Ом — 0,25 $
  • Монтажный провод
  • Sharp GP2Y0A02YK0F Аналоговый датчик расстояния или аналогичный (и разъем JST, если он не идет в комплекте) — 15,99 долларов США.
  • Картонная коробка — бесплатно
  • Розетка на 5 В — 6,95 $
  • USB-кабель для подключения Arduino к компьютеру

Помимо списка деталей вам также понадобится паяльник, немного ленты и загрузка программного обеспечения Arduino на Arduino.куб.см

Пайка светодиодов

Сначала мы разрезали и зачистили 2 красных и 2 черных провода.

Затем мы прикрепляем один конец резистора к длинному или плюсовому выводу светодиода, а другой конец — к красному проводу. Теперь спаяйте 2 набора крючков. Для получения дополнительных сведений о пайке см. Наши инструкции по пайке от руки.

Затем мы добавляем черный провод к другому выводу светодиода и припаиваем его.

Сделайте то же самое для другого светодиода.

Добавить термоусадочную

Теперь добавим термоусадку. Сначала отрезаем куски термоусадки. Нам нужен один кусок короче и один более длинный, закрывающий резистор и паяные соединения. Покрывать резистор не нужно, но проще иметь один длинный кусок термоусадки.

Теперь наденьте термоусадочную пленку, пропустив через нее конец проволоки. Теперь нужно нагреть термоусадку. Вы можете использовать термофен, фен или открытое пламя.Лучше всего использовать термофен. Вы увидите, как термоусадка становится меньше и сжимается вокруг вашего провода и паяного соединения. Когда вы закончите, у вас должно получиться что-то вроде изображения ниже. Убедитесь, что паяльник выключен, когда мы закончили пайку.

Сборка

Теперь соберем проект. Включите компьютер и откройте программное обеспечение Arduino. Подключите ваш Arduino с помощью USB-кабеля. Скопируйте и вставьте нашу программу в новый скетч Arduino, загрузите его вам Arduino.Если вы не знаете, как это сделать, ознакомьтесь с этими советами по загрузке.

Соединение деталей

После того, как вы загрузили программу, отключите ее от компьютера, и мы можем начать подключать наши части. Сначала подключите датчик Sharp. Черный провод идет к контакту заземления, а красный — к контакту 5V. Желтый провод идет на вывод Anaolg 0.

Теперь подключите 2 светодиода. Черные провода идут к контактам заземления, один красный провод идет к аналоговому 1, а другой красный провод идет к аналоговому 2.У вас должно получиться что-то вроде изображения ниже.

Теперь вставьте вилку в розетку, а другой конец — в Arduino.

Попробуйте помахать рукой перед датчиком Sharp и посмотрите, мигают ли ваши светодиоды. Если он не работает, возможно, вы слишком близко. Попробуйте отодвинуть руки подальше.

Если светодиоды не мигают, вернитесь к проводке и убедитесь, что программа правильно загружена в Arduino. Как только это заработает, отключите его от розетки.

Приготовь череп

Для начала просверлим 2 отверстия для глаз и 1 снизу. Для глаз использовали сверло 3/8 дюйма. Для основания мы использовали сверло 1/2 дюйма.

Для дна мы использовали сверло 1/2 ″.

Теперь выньте светодиодные провода из Arduino и вставьте по одному комплекту светодиодных проводов через каждое отверстие для глаз, чтобы они выходили через отверстие в нижней части. В нашем случае было бы проще, если бы мы перед этим немного согнули и загнули провода вниз.Протяните провода так, чтобы светодиоды были на месте над отверстиями для глаз, и прикрепите провода к нижней части черепа.

Теперь снова подключите светодиоды к Arduino. Черные провода к заземлению и красные провода к аналоговому контакту 1 и аналоговому контакту 2.

Теперь мы прорезаем отверстие в передней части коробки для установки датчика Sharp.

Теперь соберите коробку и поместите внутрь Arduino.

Поместите череп на коробку и вставьте вилку в розетку. Поздравляем, вы закончили!

Теперь найдите темное страшное место, чтобы напугать своих друзей.

ДОПОЛНИТЕЛЬНЫЕ СОВЕТЫ: ​​

Раскрасьте и украсьте свою коробку.

Вы также можете изменить поведение вашего проекта.

В программе Arduino мы использовали следующие переменные и значения.

int triggerValue = 200;

int blinkRate = 100;

Переменная triggerValue определяет, на каком расстоянии от датчика нужно находиться, прежде чем он сработает. Наш датчик начинается с 1 для максимального расстояния и достигает примерно 650, если вы находитесь прямо перед ним.

Переменная blinkRate определяет, как часто мигают светодиоды.
Чем меньше число, тем быстрее они будут мигать.

Попробуйте изменить номера переменных по одному и посмотрите, что произойдет. Помните, что вам нужно будет снова загрузить программное обеспечение, чтобы изменения вступили в силу.

Почему ношение пистолета называется упаковкой?

Почему ношение пистолета называется упаковкой?

Чувство «нести или перевезти в сумке» (1805 г.) привело к общему пониманию «носить любым способом»; отсюда, чтобы собрать тепло, «неси пистолет» — сленг преступного мира 1940-х годов.

Как использовать термофен для упаковки?

С крышками поддонов или мешками из термоусадочной пленки потяните мешки вниз по товарам, чтобы они встали на место. Затем начинается нагрев. Чтобы получить максимальную отдачу от термоусадочной пленки, ее необходимо усадить на место с помощью теплового пистолета. Это делается с помощью пистолета для термоусадочной пленки.

Какая тепловая пушка лучше всего подходит для термоусадочной пленки?

Лучшая тепловая пушка для термоусадочной пленки в 2021 году

  • BLACK + DECKER Heat Gun, Dual-Temperature (HG1300) — лучший тепловой пистолет для термоусадочной упаковки мыла.
  • Тепловой пистолет DEWALT (с ЖК-дисплеем) плюс жесткий футляр / комплект принадлежностей.
  • Тепловая пушка PORTER-CABLE (1500 Вт, PC1500HG)

Как произвести термоусадку упаковки?

Для достижения наилучших результатов следует использовать термоусадочную пленку вместе с термосварщиком и тепловым пистолетом. Поместите продукты в пакет и закройте открытый конец пакета. После запечатывания используйте тепловую пушку, чтобы нагреть пакет, чтобы он сузился и прижался к предметам интерьера.

Как сделать термоусадочную пленку без термофена?

  1. Воспользуйтесь феном.Вы можете использовать обычный фен, как если бы это была тепловая пушка, чтобы активировать термоусадку.
  2. Используйте зажигалку Bic. Это не самое профессиональное решение, и оно определенно не рекомендуется в стесненных условиях.
  3. Используйте лампочку.
  4. Используйте технологический нагреватель.

Могу ли я использовать фен вместо теплового пистолета?

Можно ли использовать фен вместо теплового пистолета? Поскольку фены для волос и тепловые пушки имеют очень похожие функции, вы можете использовать фен вместо теплового пистолета для определенных применений.Если вы снимаете этикетки / наклейки, удаляете воск со свечей или выполняете аналогичные задачи, то вместо теплового пистолета можно использовать фен.

Можно ли использовать фен для виниловой пленки?

Могу ли я использовать фен? Это часто задаваемый вопрос, и ответ положительный! Чтобы винил стал пластичным, не требуется много тепла. На самом деле, мы рекомендуем, если возможно, использовать низкую настройку.

Могу ли я использовать фен вместо теплового пистолета для смолы?

Короче говоря, ДА, горелка — лучший инструмент для избавления от пузырей в эпоксидной смоле.Есть и другие методы, в том числе протыкание булавкой или продувание через соломинку, но они медленные и неэффективные. Фен или фен недостаточно нагреваются для эффективного удаления пузырьков и могут рассыпать пыль на влажную смолу.

Что можно использовать вместо теплового пистолета?

Вместо теплового пистолета можно использовать спиртовку, паяльник, бутановую горелку или гравировальный лазер мощностью 300 мВт. Также могут подойти обычные предметы домашнего обихода, такие как фены, спички, зажигалки, утюги для одежды или лампочки.

Какая лучшая тепловая пушка для смолы?

Лучшая тепловая пушка для эпоксидной смолы (отзывы)

  • Мини-тепловая пушка M-life — двухтемпературный термоинструмент.
  • Специальный пистолет Heat Bubble Buster Gun лучший тепловой пистолет для заливки акрила и изготовления эпоксидных стаканов.
  • Chandler Heat Gun (300 Вт) — Профессиональный тепловой инструмент.

Как долго вы используете фен для эпоксидной смолы?

Описание продукта

  1. НЕ используйте непрерывно более 10 минут во избежание перегрева, а также НЕ позволяйте ребенку пользоваться тепловым пистолетом в одиночку.
  2. Этот вид пистолета не может регулировать температуру.
  3. НЕ прикасайтесь к горячему соплу.

Какая тепловая пушка для поделок лучшая?

Лучшая тепловая пушка для крафта — исследования и обзоры

  • Двухтемпературный инструмент Wagner для горячего воздуха — лучшая тепловая пушка для крафтеров.
  • Ручной тепловой пистолет Chandler Tool Dual Temp — лучший в своем классе.
  • Mlife Mini DIY Тепловая пушка для тиснения — Лучшее качество.
  • Homidic Electric Portable Crafters тепловая пушка — Лучшая по доступной цене.

Что делает термофен с эпоксидной смолой?

Мы обнаружили, что есть лучшие варианты, чем использование фена для удаления пузырей в эпоксидной смоле (см. Ниже). Тепловой пистолет избавится от пузырьков более эффективно, потому что тепло гораздо горячее и направлено по сравнению с феном.

Что мне делать, если эпоксидная смола не затвердевает?

Попробуйте переместить изделие в более теплое место: если он не высохнет, залейте новый слой смолы. Мягкие липкие пятна: если у вас есть липкие пятна на идеально затвердевшей поверхности, возможно, вы соскребли несмешанную смолу или отвердитель из емкости для смешивания при заливке.

Можно ли использовать тепловую пушку вместо горелки для смолы?

Тепловая пушка не так эффективна, как горелка, она выталкивает эпоксидную смолу и изменяет ваш дизайн вместо того, чтобы выравнивать поверхность и лопать пузыри. Мы рекомендуем использовать головку горелки, которая хорошо работает в перевернутом положении.

Когда следует использовать тепловую пушку?

Различные типы тепловых пушек, работающих при разных температурах и с разным потоком воздуха, могут использоваться для снятия краски, термоусадочных трубок, термоусадочной пленки и упаковки из термоусадочной пленки, сушки влажной древесины, сгибания и сварки пластика, размягчения клея и размораживания замороженных продуктов. трубы.

Как долго можно эксплуатировать тепловую пушку?

Как долго вы можете непрерывно поработать тепловую пушку DW340K, прежде чем она станет горячей? Вы можете использовать DW340 в течение 15 минут непрерывно, затем дайте ему остыть, прежде чем использовать его снова. Во время охлаждения не ударяйте агрегат, так как это может повредить его.

Может ли тепловая пушка разжечь огонь?

Может ли тепловая пушка разжечь огонь? Краткий ответ? да. Тепловая пушка определенно менее опасна, чем открытое пламя, но все же может вызвать возгорание легковоспламеняющихся предметов.

Для чего используется термофен?

Обычно люди используют тепловые пистолеты для удаления краски и обоев, нагрева и гибки пластмасс, а также размягчения клея и клея. Они также полезны для размораживания замороженных труб зимой и для упаковки в термоусадочную пленку, поскольку работают намного быстрее, чем стандартный фен.

Можно ли использовать термофен для пайки?

Как и все другие домашние работы, тепловая пушка очень удобна для пайки медных труб. Он наиболее подходит для работы с мягким припоем с температурой плавления ниже 400 ° C.Перед пайкой нужно хорошенько очистить и аккуратно собрать заготовку, но вы легко можете сделать это самостоятельно.

Как сделать SMD тепловую пушку?

Шаг 1: Соберите детали.

  1. Модули и платы:> Arduino Pro Mini. > 1602 LCD + модуль I2C. > Поворотный энкодер с кнопкой.
  2. Инструменты
  3. :> Рукоятка термофена: https://www.banggood.in/700W-Hot-Air-Gun-Handle-fo…> Держатель ручки термофена + сопло: https://www.banggood.in/ Кронштейн рукоятки термофена…

Что такое пайка горячим воздухом?

Технология пайки горячим воздухом значительно упрощает и ускоряет работу, а также обеспечивает надежные паяные соединения, исключающие образование перемычек на выводах.Базовый метод требует подачи достаточного количества горячего воздуха на компонент и печатную плату для создания паяного соединения.

Насколько горячим должен быть паяльник?

Включите паяльник и установите температуру выше точки плавления припоя. 600 ° -650 ° F (316 ° -343 ° C) — хорошее начало для припоя на основе свинца и 650 ° -700 ° F (343 ° -371 ° C) для бессвинцового припоя. Прижмите наконечник к проводу и контактной точке / контактной площадке в течение нескольких секунд.

Самодельное оборудование

Шаги по созданию печатной платы

Дизайн

  1. Опытный образец
  2. Спецификация
  3. Схема
  4. Макет и форма
  5. Дизайн Медь

Производство

  1. Вырезы и отверстия
  2. Удалить медь
  3. Отделка доски
  4. Заполнить и переформатировать
  5. Программирование

Физические вычисления

Дизайн №1

Веб-сайт по физическим вычислениям содержит все, что вам нужно знать об электронике и программировании для этого класса.В частности, следует просмотреть следующие страницы:

Темы

Лаборатории

Микроконтроллеры

Дизайн №2

В этом классе мы будем придерживаться Arduino-совместимых чипсетов, поэтому нам не нужно покидать Arduino IDE. Однако при создании своих собственных досок это помогает понять, что происходит на более низких уровнях.

Под капотом

Менеджер платы Arduino

Загрузочная загрузка

и код на ATtiny

  1. Превратите ваш Uno в системного программатора (ISP), который может прошивать другие микроконтроллеры AVR.

    • Выберите Arduino Uno в IDE

    • загрузить пример скетча «Файл / Примеры / ArduinoISP» .

    • Перейдите в меню Tools-> Programmer: и выберите Arduino как ISP (не НЕ выберите «ArduinoISP», это совершенно другое).

  2. Выберите «ATtiny25 / 45/85» из Инструменты-> Плата

    • Вам необходимо установить «ATTinyCore», см. Ссылку выше, чтобы установить, если вы не видите его в своем меню
  3. Проверьте правильность настроек:

    • процессор = ATtiny85
    • часы = внутренние 1 МГц
      • … или 8 МГц или 16 МГц — это нормально. Просто убедитесь, что это то же самое, когда вы «перепрошиваете загрузчик» и загружаете свой код позже.
  4. Подключите контакты SPI и RESET вашего ATtiny85 к контактам SPI и D10 Arduino Uno:

  5. Прошить загрузчик! Это установит для ATtiny85 выбранную вами тактовую частоту. Перейдите к Tools-> Burn Bootloader (убедитесь, что ATtiny85 — целевая плата, и у вас есть «Arduino as ISP» в качестве программиста).Если вы получили ошибку ОШИБКА , либо:

    1. вы не правильно запитываете ATtiny85
    2. у вас неправильная проводка или обрыв кабеля
    3. , у вас не выбрано «Инструменты / Программист / Arduino как ISP» в качестве программатора (не «ArduinoISP»)
    4. , у вас нет скетча «Файл / Примеры / ArduinoISP» , загруженного на ваш Arduino Uno
    5. , у вас нет ATtiny85 , выбранной в качестве целевой платы
    6. вы случайно сломали вы ATtiny85 или Arduino Uno.Попробуйте другой, и, если он по-прежнему ошибается, см. Причины выше.
  6. Сделайте что-нибудь 🙂 Вот ссылка на описание контактов ATtiny85 (контакты Arduino отмечены синим на картинке), а также другие описания оборудования для подключения к различным датчикам и выходам.

[FYI] ATmega328p на макетной плате

Беспроводные модули

Дизайн №2

Ниже приведены некоторые беспроводные модули, которые можно использовать с досками DIY.В настоящее время они являются хорошим выбором, потому что они используют беспроводные протоколы, которые полезны для большинства проектов ITP, они доступны для небольших закупок в США и имеют поддержку Arduino.

RFm69HW — (915 или 433 мГц)

RFm69 — это простой радиомодуль, отлично подходящий для ячеистых сетей. Это означает, что ваши проекты Arduino могут напрямую связываться друг с другом в любой конфигурации (один-один, один-много, много-один).

  • Плюсов:
    • Ячеистая сеть — это просто
    • Подключается к ATmega328, поэтому вы можете запустить свой обычный код Arduino Uno
    • Опции с низким энергопотреблением для продления срока службы батареи
  • Минусы:
    • Требуется больше деталей, потому что для этого требуется ATmega328 или аналогичный IC
    • Невозможно напрямую подключиться к телефонам и другим компьютерам
    • Длинная антенна, которую придется отрезать себе от провода
  • Источник:
  • Документация:

esp8266

Esp8266 — это очень дешевая микросхема WiFi, которая также может запускать код Arduino, и поставляется в нескольких коммутационных платах, модулях и макетных платах.

  • Плюсов:
    • Очень низкая стоимость
    • Запускает код Arduino и использует библиотеку Arduino WiFi
  • Минусы:
    • Только 1 аналоговый вывод для чтения, и все выводы используют программный ШИМ
  • Источник:
  • Документация:

esp32

ESP32 и новое обновление по сравнению с esp8266.Как и более старый, он может использовать Wi-Fi и может размещать рекламу через BLE. Однако он намного новее, поэтому на данный момент (весна ’18) он не имеет всех функций Arduino, например, analogWrite.

  • Плюсов:
    • Низкая стоимость
    • Запускает код Arduino и использует библиотеку Arduino WiFi
    • Может рекламироваться как периферийное устройство BLE (пока нет поддержки GATT)
    • имеет НАМНОГО больше контактов, чем esp8266, включая входы емкостного касания
  • Минусы:
    • Прошивка (поддержка Arduino) не полностью реализована, потому что она новая
  • Источник:
  • Документация:

RFduino

NRF51 может запускать код Arduino и обмениваться данными через Bluetooth Low Energy (BLE).Он также поставляется во многих модулях и разветвлениях, но наиболее доступен для нас в Нью-Йорке как модуль RFduino.

  • Плюсов:
    • Имеет поддержку BLE GATT / GAP
    • Аппаратный ШИМ и аналог Чтение на всех контактах
    • Запускает код Arduino и стек BLE на одном чипе
  • Минусы:
    • RFduino находится на самом дорогом конце для модулей
  • Источник:
  • Документация:

nRF52

NRF52 — это более новая микросхема BLE от nordic (более старая версия — nRF51).

  • Модуль новый, но есть гораздо лучшая поддержка Arduino и многое другое!
  • Минусы:
  • Источник:
  • Документация:
  • Схема Eagle

    Дизайн №3

    Вот подробный список команд Eagle из курса MIT по Eagle.

    Добавление деталей

    Библиотека Adafruit Eagle и библиотеки Sparkfun Eagle содержат массу компонентов, которые вы можете использовать.

    Вот очень полезный инструмент поиска, созданный Dangerous Prototypes. Вы вводите номер детали, которая вам нужна, и он ищет на GitHub любые файлы Eagle, содержащие эту часть, поэтому вы можете просто скопировать / вставить в свой дизайн.

    Создание схемы

    Учебник Sparkfun по схематическому виду Eagle.

    Видео из класса № 2:

    Eagle Board View

    Дизайн № 4

    Простой список команд Eagle для быстрого ознакомления.

    Преобразование схемы в вид платы

    Учебник Sparkfun в представлении доски Eagle, остановится, когда вы дойдете до «Маршрутизации платы» .

    Eagle Routing

    Дизайн №5

    Простой список команд Eagle для быстрого ознакомления.

    Рисование маршрутов

    Начните с «Routing the Board» в учебнике Sparkfun на виде доски Eagle, остановитесь, когда дойдете до «Generating Gerbers» .

    Добавление наземного самолета в Eagle

    «Земля-плоскость» — это когда вместо МАРШРУТИЗАЦИИ ваших GND-соединений вы можете нарисовать POLYGON, который заполняет всю печатную плату вашим GND-сигналом. Плоскости заземления помогают экранировать шум, охлаждают вашу схему и часто упрощают производство.

    Шаги по рисованию плоскости земли в файле платы Eagle:

    1. Выберите инструмент POLYGON в представлении доски Eagle.
    2. Установите сетку на что-нибудь не слишком маленькое, мне нравится 1 мм.Это важно, потому что для завершения POLYGON последняя линия должна заканчиваться в той же точке, что и первая линия.
    3. Нарисуйте POLYGON вокруг всей печатной платы, следуя линиям РАЗМЕР , если вы уже их нарисовали.
    4. Закончите, завершив форму (щелкните первую линию), и POLYGON превратится в пунктирную линию.
    5. Выберите инструмент NAME и назовите POLYGON «GND», чтобы он был «подключен» к вашим сигналам GND.
    6. Чтобы заполнить базовую плоскость, введите команду RATSNEST . Это заполнит все возможные сигналы заземления медным слоем.
    7. Убедитесь, что все контактные площадки / контакты GND касаются заземляющей поверхности. Если контактная площадка / контакт изолированы от других заземлений, вам необходимо либо изменить маршрут, либо использовать переходники, чтобы все контактные площадки / контакты GND касались заземляющей поверхности.

    Использование OtherMill

    Производство № 1

    1 — Расчет нагрузки и насадки

    Перетащите орла.brd в Otherplan, и ваш дизайн появится в 3D-модели и в виде новой записи с правой стороны. Добавьте все биты, которые вы будете использовать для этой платы (также известная как 1/32 «, 1/16»)

    2 — Проверьте и отрегулируйте файл Eagle

    Выбрав правильные биты, внимательно осмотрите свою конструкцию и проверьте, не слишком ли близки какие-либо следы или нет ли слишком маленьких отверстий, которые не будут просверлены. (ссылка на рекомендации по дизайну Bantam Tool)

    Чтобы исправить любые проблемы, держите Otherplan открытым, а также откройте файл Eagle для редактирования.Отрегулируйте следы или добавьте новые отверстия и нажмите СОХРАНИТЬ в Eagle. Затем вы можете нажать кнопку обновления для своего файла в Otherplan, и изменения появятся.

    3 — Подключение к Othermill

    Когда ваш напильник будет готов к фрезерованию, вы можете приступить к работе на станке.

    Включите Othermill и подключите к портативному компьютеру через USB-кабель. Теперь Otherplan должен сказать, что вы подключены к мельнице и можете ею управлять.

    4 — Дополнительно: прикрепите кронштейн и найдите

    Это необходимо, только если вы делаете двустороннюю печатную плату.Прочтите руководство Bantam Tool, чтобы узнать, как проверить скобу.

    5 — Подготовить медную пластину

    Другая мельница предназначена для размещения пластин 5 «x4». Если ваша доска больше этого размера, вы можете обрезать ее по размеру в магазине.

    Наклейте двустороннюю ленту на нижнюю часть доски и плотно прижмите ее к станине другой мельницы. Плотно прижмите и удерживайте около 30 секунд, убедившись, что лента полностью прилипла и плоская к алюминиевой станине.

    6 — Заменить инструмент и найти

    В правом верхнем углу Otherplan будет показано, какой бит считает, что подключен в настоящее время.Это может быть не совсем то, что вы используете, или может быть совершенно неправильным, машина не такая уж умная.

    Выберите «Изменить инструмент» и следуйте инструкциям. Вы должны добавить наименьший бит, который используется в вашей работе (также известный как 1/32 дюйма), и следовать инструкциям по поиску. Биты должны располагаться каждый раз после их вставки.

    7 — [Новая функция] Датчик печатной платы

    Это здорово. Если у вас есть система измерения печатных плат, машина может измерить толщину вашей платы за вас.Прочтите руководство Bantam, чтобы узнать, как его использовать.

    Просто, когда датчик печатной платы касается вашей медной пластины, перейдите к Menu_Bar-> BitBreaker-> Probe_Material_Thickess .

    Если бит не прорезает медь во время резки, это означает, что одни пятна на пластине тоньше других. Когда это произойдет, отмените задание, перейдите к окну Материал в программном обеспечении и откройте раздел Размер . Уменьшите толщину на 0.05-0,1 мм, так что если раньше у меня было 1,52 мм, я поменяю его на 1,50 или даже 1,47. Нажмите ENTER , чтобы значение было сохранено, затем повторите попытку фрезерования.

    8 — Выполнить задание

    После того, как правильный бит установлен и ваш материал в порядке, вы можете нажать «Начать резку!». Во время работы не слушайте наушники и не оставляйте машину в покое.

    Если в вашей работе используется несколько битов, машина автоматически остановится и попросит вас сменить биты.Следуйте инструкциям, как и раньше, и работа продолжится.

    9 — Снять и очистить

    После завершения работы воспользуйтесь пылесосом, чтобы очистить доску и целиком изнутри Othermill (включая труднодоступные места наверху).

    Протрите плату губкой, чтобы удалить шероховатости и медные волоски, и проверьте все соединения с помощью мультиметра

    Перенос тонера

    Производство № 2

    1 — Сделайте распечатку

    Скройте все слои в вашем Eagle.brd и отображать только те слои, которые вы хотите оставить после кислотного травления. Обычно это верх (или низ), контактные площадки, переходные отверстия и размер.

    Когда видны только они, выберите File-> Print и сохраните как файл PDF. Убедитесь, что у вас установлены флажки «Сплошной» и «Черный». Если вы рисуете на верхней части доски, также выберите «Зеркало», и ваш дизайн перевернется по горизонтали. Если вы рисуете нижнюю часть доски, не выбирайте ее.

    Используйте Illustrator или аналогичное программное обеспечение, чтобы разместить дизайн на листе или сделать несколько копий дизайна для одного листа.Распечатайте свой дизайн на переводной бумаге с помощью лазерного принтера в лаборатории. При использовании синей переводной бумаги убедитесь, что вы печатаете на глянцевой стороне листа.

    2 — Нагрев с ламинатом и утюгом

    Перед нанесением чернил на медную пластину убедитесь, что плата чистая и блестящая. Сотрите грязь с помощью мочалки, затем протрите изопропиловым спиртом и вытрите насухо.

    Поместите распечатанный дизайн лицевой стороной вниз на место для меди и совместите с любыми отверстиями, которые вы, возможно, уже просверлили.После выравнивания приклейте небольшой кусок ленты к одной стороне бумаги, чтобы она не сдвигалась в ламинаторе.

    Нагрейте ламинатор до 5 мил. Это займет около 5 минут, поэтому начинайте нагревать его пораньше. Крепко прижмите бумагу к доске, чтобы она не двигалась, и медленно пропустите ее через ламинатор. Сделайте это 5-10 раз (иногда дольше!)

    После того, как копировальная бумага / винил приклеится микропрограммой к медной подушке, вы можете прекратить ламинировать ее и перейти к утюгу для одежды.Поставьте утюг на ВЫСОКИЙ режим нагрева и нагрейте тонерную бумагу / винил в течение 1-3 минут под утюгом. Если вы нагреваете большую печатную плату, которая не полностью помещается под утюг, сделайте дополнительные 1-3 минуты для каждой секции вашей печатной платы.

    3 — Вода и удалите бумагу

    Когда закончите ламинирование, поместите картон и бумагу, все еще склеенные вместе, в контейнер для посуды с холодной водой. Оставьте на пару минут или пока копировальная бумага не отойдет от медной пластины.Отогните бумагу, и ваши следы должны быть написаны черными чернилами на вашей медной пластине.

    Произошло то, что вы нагрели медную пластину и чернила так, что они расплавились на меди. Недостаточно горячая, и только часть вашей конструкции перейдет на медь. Слишком жарко, и чернила начнут пузыриться на меди. Если вы не нагреваете его в течение нужного времени и перенос не работает, просто сотрите чернила мочалкой и начните заново.

    4 — Высушите на воздухе и зафиксируйте фломастером

    Не прикасайтесь к тонеру, так как он еще мягкий и может двигаться.Чтобы высушить доску, используйте фен из магазина и старайтесь, чтобы ничто не касалось вашего дизайна.

    Если на вашем дизайне есть пятна без чернил, вы можете просто использовать постоянный черный маркер, чтобы исправить ошибку. Вы даже можете пропустить весь процесс переноса тонера и просто нарисовать на медной пластине перманентным маркером!

    Кислотное травление

    Производство № 2

    Посмотрите первую половину этого видео …

    1 — Подготовить плату

    Как упоминалось в разделе переноса тонера, вы можете исправить любые ошибки в своем дизайне с помощью перманентного принтера.Нанесите маркер на сухую пластину и постарайтесь распределить чернила густо, чтобы они полностью покрыли медь.

    2 — Приготовить кислоту

    Если вы используете [соляная кислота + перекись водорода], измерьте их в соотношении 1-2 (также известное как 1/4 стакана соляной кислоты и 1/2 стакана перекиси водорода) и убедитесь, что сначала добавьте перекись водорода, затем второй добавьте соляную кислоту в контейнер для посуды. Перед травлением он должен быть прозрачного цвета.

    Если вы используете хлорид железа, просто вылейте из галлонного контейнера предварительно смешанную кислоту в контейнер для посуды.Перед травлением он должен стать коричневым.

    3 — Протравить и встряхнуть

    Положите рядом второй контейнер с водой и надев резиновые перчатки, добавьте медную пластину в кислоту. Постоянно перемешивайте кислоту, осторожно приподнимая одну сторону, заставляя волнообразный узор двигаться вперед и назад. Надев резиновую перчатку, вы можете снимать и осматривать пластины. После травления они станут розовыми или пурпурными.

    В конце концов вся ваша видимая медь исчезнет. Сколько времени это займет, зависит от интенсивности действия кислоты.Смесь соляной кислоты может быть очень быстрой сразу после смешивания и в конечном итоге станет зеленой / синей, поскольку она поглощает медь. Хлориду железа может потребоваться больше времени, и он начнет становиться зеленым, поскольку он поглощает медь.

    4 — Очистить и закончить

    Когда ваша доска закончит травление, удалите ее из кислоты и положите в емкость с водой. Вылейте использованную кислоту в одно из ведер для «старой кислоты». Этот материал теперь наполнен медью, вреден для окружающей среды и не может быть просто выброшен.

    Вымойте контейнеры для посуды и доску в сливной раковине, не забывая смывать все крошечные количества кислоты, которая может быть в раковине. Высушите доску феном, затем удалите черные чернила губкой для чистки.

    Гравировальное сверло изолирующее фрезерование

    Производство № 2

    Bantam Tool’s имеет особенность использования гравировального сверла с углом 30 градусов для фрезерования следов контуров.Это потрясающая новая функция, которая позволяет нам фрезеровать гораздо меньшие следы и контактные площадки компонентов.

    Вот ссылка на их руководство по использованию новой функции.

    Очистка фрезерованной медной пластины

    Производство № 3

    [ПРЕДУПРЕЖДЕНИЕ] Видео ниже устарело, и теперь мы можем фрезеровать двусторонние доски на одной и той же пластине. Однако те же правила действуют при его чистке.

    Трафарет для лазерного травления припоя

    Производство № 3

    1 — Сделайте распечатку

    Трафарет для припоя — это лист материала с вырезанными из него отверстиями.Эти отверстия представляют собой части вашей конструкции, на которые должна быть нанесена паяльная паста, и им назначены слои Eagle tCream и bCream. Если я делаю трафарет для верхней части своей доски, я скрою все слои, кроме слоя tCream, а затем сохраню как PDF. Обязательно выберите «черный» и «сплошной» варианты.

    Размер каждого отверстия необходимо уменьшить примерно на 70%, прежде чем мы сделаем трафарет. Для этого в Illustrator откройте PDF-файл и выберите каждую фигуру в дизайне. Перейдите к Object-> Transform-> Transform Each…, и появится всплывающее окно. Измените масштаб ширины и высоты каждой формы на 70% и примените изменения. Теперь каждое отверстие должно быть меньше.

    2 — Растровый трафарет

    Вставьте кусок прозрачной пленки в один из лазерных резаков Epilog. Загрузите файл PDF и перейдите в Параметры печати. Используя драйвер Epilog, установите для параметра Тип работы лазерного резака значение «Растр», а для скорости растрирования и мощности установите низкие значения. На 60-ваттной машине скорость = 10 и мощность = 10 работают хорошо, в то время как на 50-ваттной машине кажется, что скорость = 10 и мощность = 15 работают хорошо.

    Отправьте задание на лазерный резак и запустите его. Лазерный резак будет медленно вырезать ваш трафарет линия за линией. Если он не прорезает материал, следует увеличить мощность. Если края отверстий не чистые и кажутся оплавленными, следует уменьшить мощность.

    3 — Выровняйте и скотчите

    Вырежьте трафарет и совместите его с печатной платой. Если печатная плата все еще прикреплена к медной пластине большего размера, вы можете приклеить верхнюю часть трафарета к пластине.Если ваша печатная плата полностью вырезана прямо сейчас, сожмите печатную плату между тремя другими пластинами, одна вверху, две с каждой стороны, и приклейте трафарет к пластине вверху. Это помогает держать трафарет ровным при нанесении пасты.

    4 — Паста для спреда

    Нанесите небольшую полоску паяльной пасты на верхнюю часть дизайна так, чтобы она была одинаковой ширины. Используя плоский инструмент для соскабливания, например, старое удостоверение личности или кредитную карту, одним движением плотно прижмите пасту ко всему трафарету и вытяните ее по всему трафарету. Это должно продавить пасту через каждое отверстие в трафарете.

    Поднимите трафарет и проверьте свою доску, чтобы убедиться, что проданный шаблон распространился правильно. Если не получилось, просто удалите пасту и попробуйте снова. Когда вы закончите работу с трафаретом, обязательно удалите всю неиспользованную паяльную пасту и положите ее обратно в ванну для повторного использования.

    5 — Регулировка с помощью иглы

    Если необходимо внести небольшие изменения, удалить или добавить пасту, вы можете использовать швейную иглу для регулировки и перемещения паяльной пасты. Вы даже можете нанести пасту на всю доску, просто используя иглу, без трафарета, но это займет немного больше времени и будет менее качественным.

    Учебники по пайке

    Производство № 4

    [ПРЕДУПРЕЖДЕНИЕ] Видео ниже устарели, и теперь мы можем фрезеровать двусторонние доски на одной и той же плите. Однако при пайке действуют те же правила.

    Руководства Sparkfun по пайке SMD


    Руководства Sparkfun сосредоточены на том, как припаять детали, используя утюг, термофен, сковороду или тостер.

    Заполнить с помощью станции SMT

    Производство № 4

    1 — Включение

    Станция SMT имеет большой красный переключатель с правой стороны, который загорается при включении. Компрессор в виде красного переключателя на его верхней части, и при включении немедленно начнет заполнять станцию ​​SMT сжатым воздухом. Больше ничего делать не нужно, потому что компрессор автоматически включается и выключается, когда требуется больше воздуха.

    2 — Место на доске

    Магнитные клинья для удержания печатной платы и опоры предплечья на черный подлокотник.Над рабочим пространством следует разместить свет, чтобы улучшить обзор.

    3 — Подготовка деталей

    Станция SMT может содержать широкий спектр деталей, но вы, вероятно, будете использовать детали, которых там нет. Перед тем как приступить к работе, убедитесь, что все необходимые вам компоненты присутствуют и могут быть использованы. Если вы обнаружите, что необходимо пополнить отделение станции SMT, проявите инициативу и заполните его.

    4 — Выбрать и разместить

    Когда вы нажимаете на деталь с соплом, станция включает всасывание для захвата детали.Когда вы снова нажмете, всасывание отключится. Сопло также будет вращаться вместе с поворотной ручкой, которую вы используете для направления сопла.

    Если вы установили деталь неправильно и ее нужно переделать, я предлагаю исправить деталь с помощью пинцета. Паяльная паста на вашей плате будет удерживать вашу деталь, и SMT Station часто бывает недостаточно сильной, чтобы ее снова поднять.

    5 — Отключение питания

    После того, как вы разместите детали, переведите насадку в безопасное положение.Выключите станцию ​​SMT с помощью красного переключателя питания и выключите компрессор с помощью красного переключателя. Очистите все детали, катушку изоленты или припой, которые есть на машине.

    Оплавление с помощью теплового пистолета

    Производство № 4

    1 — Нагреть доску

    За несколько минут до оплавления платы следует нагреть грелку, чтобы она полностью нагрелась. Поместите печатную плату с паяльной пастой и компонентами на грелку и дайте ей нагреться в течение 1-2 минут.Это смягчит пасту для лучшего оплавления.

    2 — около 240 градусов

    Включите тепловую пушку, установив оба переключателя в положение ON, и установите температуру на 240 градусов Цельсия. Паяльная паста плавится около 200-240 градусов по Цельсию, в зависимости от используемого припоя.

    3 — оплавление

    Осторожно держите тепловой пистолет лицевой стороной вниз над платой и медленно перемещайте его примерно на 1-2 см над платой. Примерно через 30 секунд ваша паяльная паста нагреется до точки плавления и станет ярким и блестящим серебром.Когда вся паста станет блестящей, нагрейте еще 5 секунд, затем уберите пистолет и выключите его.

    4 — Проверить и повторно оплавить

    Осмотрите паяные соединения на предмет перемычек, надгробий или незавершенных соединений. Вы можете использовать увеличительное стекло, чтобы лучше видеть вашу доску. Если деталь нуждается в регулировке, вы можете повторно нагреть деталь с помощью теплового пистолета и, продолжая нагрев, отрегулировать ее с помощью пинцета.

    Adafruit Учебные пособия по SMD-производству

    Производство № 4


    У Adafruit есть отличный набор руководств по работе с деталями SMD, но они нацелены на производителей, а не на прототипов.Также здесь мы делаем вещи немного по-другому, но все же стоит прочитать, если вы в конечном итоге будете заниматься мелкосерийным производством в будущем.

    Шаблоны для программирования

    Производство № 5

    • Вот руководство по созданию «настоящего» приспособления для программирования. Это слишком профессионально для того, что мы будем делать в классе, но вы можете себе представить, сколько дизайна уходит на то, чтобы просто думать о том, как что-то будет запрограммировано.
    • Вот пример того, как кто-то приклеивает провод для программирования мертвого Pro Mini.Это тоже приманка.

    Загрузчики

    Производство № 5

    Загрузчик — это небольшой фрагмент кода, который нам обычно нужно поместить на наши микроконтроллеры перед тем, как мы сможем запрограммировать их с помощью Arduino. Любая плата, которая работает с Arduino IDE, имеет внутри загрузчик «Arduino», что дает ей возможность загружать код из Arduino IDE.

    Вот объяснение того, что такое загрузчик Arduino от Sparkfun.

    Всякий раз, когда код передается с компьютера на микроконтроллер, что-то должно быть посередине, действуя как преобразователь. Это конвертер usb-to-serial, или конвертер usb-to-spi, или что-то подобное. Эти промежуточные устройства называются внутрисистемными программистами (ISP).

    Вот руководство по использованию Arduino в качестве интернет-провайдера (системный программист)

    Вот пример добавления загрузчика к nRF51822, чтобы мы могли запрограммировать его с помощью Arduino.В отличие от чипов Atmel, которые используют mkii в качестве провайдера, чипы nRF5x используют J-Link в качестве провайдера.

    Езидри

    Езидри перейти к содержанию
    • Kelimede olduğu gibi, resmi resme koyarsınız.
    • Sigarada Et Sigara İçme: Tarifler, Zamanı Nasıl Yağdıracak, Salamura
    • Mısır Un Yemekleri — Fotoğraflarla 20 Tarifler
    • 1 Ağustos 2020’den itibaren kaç işleme emekli emekli aylığı büyüyecek?
    • «Юнанка» серии нередейди?
    • Sakal büyümez — sakalın daha hızlı büyümesinin 12 йол
    • Яндекс дзен.
    • Karanlık kağıt üzerinde rakam horoz guaş
    • Мастер Sınıfı «Origami Tekniğinde Grup Okuluna Hazırlanan Origami Tekniinde Веселая игра-гадалка. Детский сад, Окул öğretmenlerinin ve öğretmenlerinin belirleyicileri — Maam.ru
    • »
    • Arabada seks: 13 pozlu bir kılavuz (Puritans okumadı!) — AutoCadab
    • Sonunda ya da nihayet — nasıl yazılır?
    • — Kendi ellerinizle bilgisayar kurulumu — donanım ve programlar hakkında
    • En İyi 6 Resepsiyon Evde Kadınlarda Sistit Nasıl Tedavi Edilir
    • Воробей Dağları’ndaki Kütüphane Tapınağı —
    • Ноэль Ичин эль Санатлары Кенди Эллеринизле: fotoğraflı kolay ana sınıf
    • Barxious yağ: faydalı özellikler, kontrendikasyonlar, kullanım tarifleri
    • Hoş Geldiniz Kabine Seçimi — Gaz veya Elektrik
    • Annenle nasıl tanıştım 1,2,3,4,5,6,6,8,9 Sezon cesur-Bumbey HD kalitesinde çevrimiçi TV dizisini izleyin
    • Ev yapımı kar motosikletleri yerli motosikletlere dayalı Минск, ИЖ, «УРАЛ» и мотоблоки
    • Hafif dövme kolu kızlar ve erkek çocuklar için elinde — çizimler
    • Кукольный домик kendi elinizle: 150 Fikirler ve çocuklar için üreticilerin fotorafları
    • NO2 -> HNO3 Reaksiyon Denklemi
    • Transformatörün gücünü nasıl öğrenirsiniz?
    • Tavşan nasıl puanlanır — temel yollar ve adım adım talimatlar
    • Ингалятор Nebulizatör yetişkinler ve çocuklar için lazolen nefes alabilirsiniz
    • Covid-19’da invaziv olmayan akciğer ventasyonu
    • Dünyanın en büyük numarası nedir!
    • Her kıza tercih edilen üye büyüklüğü
    • Киберспорт.RU.
    • Kürk mantolar için kürk tipleri: En popüler malzemelerin listesi
    • Yeni bir yıl olarak, odayı süsleyin — 2021’in şenlikli dekoru için seçenekler
    • Яндекс дзен.
    • Экран Skype’taki InterLocutor’a nasıl gösterilir
    • Bir giriş salonu için hangi duvar kağıdını seçecek: 5 başarılı tasarımın sırları
    • Skype’ı Telefona İndirilecek Nasıl Skype’ta Akıllı Telefonlar İçin Skype Kurulur
    • Мануэль Стинг: Учак / Чип блога.Travel’e sizinle ne alınabilir?
    • Насыл Бюкюлмейи Эгренин — Оюн Тактиклери — Танкарын Дуньясы Ресми Форум
    • Hipertonus uterus — nedenler, belirtiler, tanı ve tedavi
    • MSVCP140 DLL Hatası Nasıl Düzeltilir — Windows için İndir
    • Neden akvaryum bulanık su ve ne yapmalı: 10 acemi ipuçları
    • Яндекс дзен.
    • Bir papyon nasıl çizilir: kalem tarafından adım
    • Bir iş çıkarırken röportaj nasıl geçilir: Soruları nasıl davranır ve doğru cevap verebilirim?
    • Kırmızı Et: Sağlık Riski Olmadan Kullanım, Zarar ve Nasıl Kullanılır
    • Котедже Кенди Эллерил Альп Слайт — Адым Адым Талимат — Макалелер — Стройка.ru
    • Tartışma LiveInternet — Rus hizmeti çevrimiçi günlükleri
    • ссылок
    • Madde Koruması Aliexpress: Adım Adım Talimatlar
    • Усадьба
    • Uremi — Nedenleri, Belirtileri, Tanı ve Tedavi
    • Kaydetmediyseniz, Kelime Belgesini Nasıl Geri Yükleme — Ayrıntılı Talimatlar

    Плата вывода — AwesomeTech

    Хорошо, это самая большая, самая сложная часть вашего личного ускорителя частиц.Вам нужно потратить на это пару часов подряд.

    Завершенная плата вывода для стандартного (3 EMS) PPA. Обратите внимание на дочернюю плату SMPS в верхнем левом углу.

    Необходимые инструменты / расходные материалы
    • Паяльник с тонким наконечником
    • Плоскогубцы
    • Бокорезы
    • Плоская отвертка с мелким наконечником для регулировки SMPS
    • Крестообразная отвертка с тонким наконечником для подключения проводов
    • Тонкий припой
    • Источник питания 12 В постоянного тока
    • Мультиметр Пистолет горячего воздуха ( / фен)

    Обзор

    Эти инструкции относятся к стандартному комплекту с 3 электромагнитами и, следовательно, требуют только 3 комплекта вспомогательных компонентов (полевые МОП-транзисторы, транзисторы, резисторы и т. Д.) — см. Фото ниже.Если вы создаете PPA большого размера, вам необходимо удвоить соответствующие компоненты — см. Документацию по PPA большого размера.

    Порядок сборки

    Выполните пайку и сборку в указанной ниже последовательности, которая была выбрана для начала сначала с компонентов с самым низким профилем, а затем до более крупных компонентов. Это облегчает пайку, если во время пайки положить плату на ровную поверхность.

    Маленькая печатная плата в собственной упаковке — это импульсный источник питания (SMPS).Снимите его и подключите входные клеммы к источнику постоянного тока 12 В, а мультиметр в режиме настройки напряжения — к выходу SMPS. Отрегулируйте небольшой регулировочный винт SMPS с помощью отвертки, пока выходное напряжение не будет 8,5 В. Теперь припаяйте , а не к основной плате. Обратите внимание, что регулировочный винт SMPS, кажется, требует много работы — мне пришлось повернуть 30 или более раз в каждом направлении, чтобы выходное напряжение SMPS начало реагировать на вращение. Наберитесь терпения и продолжайте поворачивать отвертку, пока не увидите ответ.

    Вставьте и припаяйте следующие компоненты.

    Компонент Значение Идентификатор Банкноты
    R1 1 млн Коричневый, черный, зеленый, золотой. Резистор к положительной клемме операционного усилителя, настроенного как компаратор
    R3 390R Оранжевый, белый, коричневый, золотой. Резистор гистограммы общего заземления
    R4, R5 390R Оранжевый, белый, коричневый, золотой. Резисторы индикатора гистограммы
    R8, R24, R25 (рядом светодиодная полоса) 3k3 Оранжевый, оранжевый, красный, золотой. Резисторы для смещения стробоскопических транзисторов
    R10 27 тыс. Красный, фиолетовый, оранжевый, золотой. Резисторный делитель для сравнения
    R11 40к2 Желтый, черный, красный, красный, коричневый. Резисторный делитель для сравнения
    R2, R18, R19 300р Оранжевый, черный, черный, черный, коричневый. ИЛИ Оранжевый, черный, коричневый, золотой Резисторы для смещения полевых МОП-транзисторов
    R26 10 тыс. Коричневый, черный, черный, красный, коричневый. Понижающий резистор для переключателя включения
    R6 10 тыс. Коричневый, черный, черный, красный, коричневый. Подтягивающий резистор как часть RC-сети во время сброса Arduino
    R31 220 тыс. Красный, красный, желтый, золотой. Входной резистор к операционному усилителю настроен как тахометр
    R32 10 тыс. Коричневый, черный, черный, красный, коричневый. Резистор обратной связи в операционном усилителе настроен как тахометр
    R9 220 тыс. Красный, красный, желтый, золотой. ИЛИ Красный, красный, черный, оранжевый, коричневый Резистор обратной связи в операционном усилителе настроен как тахометр
    R7 220 тыс. Красный, красный, желтый, золотой. ИЛИ Красный, красный, черный, оранжевый, коричневый Резистор для положительного входа в операционный усилитель, настроенный как тахометр
    R12 1M0 Коричневый, черный, зеленый, золотой. Входной резистор к отрицательной клемме операционного усилителя сконфигурирован как компаратор
    R15 510 тыс. Зеленый, коричневый, желтый, золотой ИЛИ Зеленый, коричневый, черный, оранжевый, коричневый Резистор для сброса операционного усилителя, сконфигурированный как защелка
    R27 10 тыс. Коричневый, черный, черный, красный, коричневый. Резистор для сброса операционного усилителя, сконфигурированный как защелка
    R16 1M0 Коричневый, черный, черный, желтый, коричневый.ИЛИ коричневый, черный, зеленый, золотой Резистор для отрицательной клеммы операционного усилителя сконфигурирован как защелка
    R13 750 тыс. Фиолетовый, зеленый, желтый, золотой. ИЛИ Фиолетовый, зеленый, черный, оранжевый, коричневый Входной резистор к операционному усилителю настроен как защелка
    R14 510 тыс. Зеленый, коричневый, желтый, золотой ИЛИ Зеленый, коричневый, черный, оранжевый, коричневый Резистор обратной связи для операционного усилителя, сконфигурированный как защелка
    C1 2200 мкФ Электролитический конденсатор 2200 мкФ Обратите внимание на полярность.Объемный конденсатор для поддержки работы электромагнита
    C2 0,1 мкФ 104 Разъединительные колпачки для ИС
    C3 22 мкФ 226 Танталовый колпачок Обратите внимание, полярность такова, что положительный полюс конденсатора направлен к ближайшему краю платы. Выходная крышка для источника питания стробоскопа 7809
    C4 2n2 222 Конденсатор синхронизации сброса Arduino
    C5, C6 0.1 мкФ 104 Время contstand для цепи тахометра
    C7 0,1 мкФ 104 Разъединительные колпачки для ИС
    C8 4u7 Электролитический конденсатор 4,7 мкФ Обратите внимание на полярность. Входная крышка для 7805
    C9 0,1 мкФ 104 Выходная крышка для 7805
    Q0-Q2 IRL2703 IRL2703 TO-220 Обратите внимание на полярность.МОП-транзистор логического уровня
    Q8, Q9, Q10 2N3904 2N3904 малый транзистор Обратите внимание на полярность. Биполярный транзистор для стробоскопов
    D2 1N5408 1N5408 Защита от обратной полярности от источника питания 12 В. Обратите внимание на полярность: припой к катоду диода. (белое кольцо) вниз к белому кольцу на печатной плате
    D3 1N4004 1N4004 Гарантирует, что SMPS питает Arduino, а не наоборот.Обратите внимание на полярность: припой к катоду диода. (белое кольцо) вниз к белому кольцу на печатной плате
    4-контактный разъем Припой к позиции питания
    4-контактный разъем Припой к позиции Thrcon
    4-контактный разъем Дополнительный припой к положению насоса
    2 клеммных винтовых разъема N / A 2-контактные разъемы синего цвета Припаяйте к позициям X0, X1, X2 и (12V GND).Винтовой зажим должен быть направлен наружу от Печатная плата.

    Легко выработать привычку обрезать выводы при их пайке. Но что бы вы ни делали, не обрезайте эти лиды!

    6-контактные и 8-контактные черные розетки для Arduino N / A 6-контактные и 8-контактные черные разъемы для Arduino Припаивать к гнездам ARD1 и ARD2 !! Не обрезайте провода, они используются для подключения к Arduino !!
    14-контактный разъем IC для IC5 Черный 14-контактный разъем IC Припаяйте в нужное положение, с отметкой ориентации согласно шелкографии
    16-контактные гнезда IC для IC1 и IC3 Черный 16-контактный разъем IC Припаяйте в нужное положение, с отметкой ориентации согласно шелкографии
    20-контактный разъем IC для BAR1 Черный 20-контактный разъем IC Припаяйте в нужное положение с отметкой ориентации к контакту 1, отмеченной на Шелкография

    СТОП! Прежде чем продолжить, выполнили ли вы процедуру установки напряжения SMPS на 8?5В? Напряжение необходимо установить перед пайкой. Дочерняя плата SMPS для питания Arduino и регулятора 5V. Обратите внимание на полярность. Поместите SMPS на длинную кромку, отрицательными (-) клеммами вниз к печатной плате, припаянными к контактным площадкам по центру платы. Винт должен быть направлен наружу от печатной платы. Припаяйте короткие изолированные перемычки от положительных выводов SMPS к ближайшим контактным площадкам по направлению к краю печатной платы.

    Дочерняя плата SMPS установлена. Провода подключают к плате вход + ve (слева) и выход + ve (справа).Вход -ve и выход -ve (заземление) припаяны к плате с запасными выводами компонентов, не видимыми на этой фотографии.
    Модуль питания Дочерняя плата SMPS для питания Arduino и регулятора 5 В. Обратите внимание на полярность. Поместите SMPS на длинную кромку, отрицательными (-) клеммами вниз к печатной плате, припаянными к контактным площадкам по центру платы. Винт должен быть направлен наружу от печатной платы. Припаяйте короткие изолированные перемычки от положительных выводов SMPS к ближайшим контактным площадкам по направлению к краю печатной платы.Припаяйте оставшиеся толстые провода компонентов между отрицательными выводами SMPS и основной печатной платой.
    IC2 7805 7805 Обратите внимание на полярность. 5В регулятор для микросхем TTL
    7809 7809 7809 Обратите внимание на полярность. 9В регулятор для стробоскопических светодиодов
    Провод Dupont для переключателя включения Припаяйте двухжильный кабель с розетками Dupont к P19 и P20.
    Выключатель Вставьте разъемы Dupont в центральный штифт переключателя и любой боковой штифт (не имеет значения, какой из них).Если соединения неплотные, нанесите каплю суперклея на черный пластиковый разъем Dupont и красный корпус переключателя.
    Переключатель переключает контакт включения выхода декодера 74HC238, используемого для электромагнитов. Этот переключатель полезен для временного отключения электромагнитов без отключения PPA.

    Испытание на полпути

    Если вы используете лабораторный блок питания со встроенным текущего дисплея, установите питание 12 В постоянного тока на разъем питания с указанным полярность.

    Если в вашем блоке питания нет встроенного индикатора тока, подключите мультиметр в режиме измерения тока и подключите последовательно к источнику питания.

    Подтвердите, что потребляемый ток ниже 20 мА, что указывает на то, что SMPS активен, но не загружен. Если текущее потребление больше, чем это, быстро отключите питание и проверьте свою работу на наличие ошибок.

    Установка интегральных схем

    Теперь вставьте ИС и светодиодную гистограмму

    IC1 74HC238 74HC238 Декодер для стробоскопов Обратите внимание на полярность: ориентация чипа должна соответствовать шелкографии печатной платы.
    IC5 LM3900 LM3900 Операционный усилитель Norton для защиты Обратите внимание на полярность: ориентация чипа должна соответствовать шелкографии печатной платы.
    IC3 74HC238 74HC238 Декодер для полевых МОП-транзисторов Обратите внимание на полярность: ориентация чипа должна соответствовать шелкографии печатной платы.

    BAR1 DC10SURKWA Гистограмма общего заземления.Обратите внимание на полярность: скошенный угол соответствует контакту 1, как показано в верхнем левом углу на фотографии выше.

    Установить стойки

    Установите два 25-миллиметровых винта M3 из пакета гаек и болтов через два отверстия на печатной плате и закрепите гайкой M3 с каждой стороны печатной платы. Винты будут выступать в качестве опор, чтобы приподнять сторону платы, не относящуюся к Arduino.

    Стробоскопы настройки

    Стробоскопические светодиоды мигают от тех же триггеров, которые приводят в действие электромагниты.Стробоскопы состоят из алюминиевой световой трубки, светодиода и резистора. Световая трубка отражает свет светодиода и упирается в основную трубку PPA под углом полного внутреннего отражения, чтобы свет строба проходил по трубке.

    Изображение собираемого строба в разобранном виде. Резистор припаян между более коротким выводом светодиода и черным проводом. Термоусадочная пленка закрывает конец алюминиевой световой трубки и основание светодиода.
    1. Найдите серый двухжильный кабель из пакета Wires.Для стандартного PPA отрежьте три равных отрезка примерно по 33 см каждый. Для Super PPA разрежьте на шесть отрезков по 50 см. Технические характеристики проводов перечислены ниже.
    2. На одном конце каждого отрезка провода разделите два проводника на 50 мм и обрежьте черный полосатый провод на 10 мм.
    3. Зачистите и залудите каждый проводник с обоих концов
    4. Отрежьте выводы светодиода до 5 мм.
    5. Припаяйте маленький Резисторы 100R (коричневый , черный, черный, золотой ) к катоду светодиода (плоской стороной на корпусе светодиода)
    6. Припаяйте другой конец резистора 100R к более короткому выводу с черной полосой
    7. Припаяйте анод светодиода (не -плоская сторона) к более длинному серому проводнику.
    8. Обрежьте прилагаемую термоусадку из пакета световых трубок пополам.
    9. Вставьте светодиод в плоский конец световой трубки до упора.
    10. Наденьте одну из термоусадочных деталей на алюминиевую трубку так, чтобы половина ее находилась над алюминиевой трубкой, а другая половина — над выводами светодиода. Чтобы усадить термоусадочную пленку, подайте горячий воздух с помощью фена. Это зафиксирует светодиод на месте.
    11. Повторите описанные выше шаги с двумя другими стробоскопами.
    12. Припаяйте другой конец проводов с черной полосой к P7 / P8 / P9 на плате вывода.
    13. Припаяйте другой конец провода с черной полосой. провода к P13 / P14 / P15 на печатной плате выходной платы

    Характеристики проводов: провод, входящий в комплект, был https: // www.jaycar.com.au/light-duty-fig-8-speaker-cable-sold-per-metre/p/WB1702. См. Подробную информацию на вкладке технических характеристик по ссылке.
    Обратите внимание, что очень низкий рабочий цикл стробоскопов означает, что можно использовать практически любой провод.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
