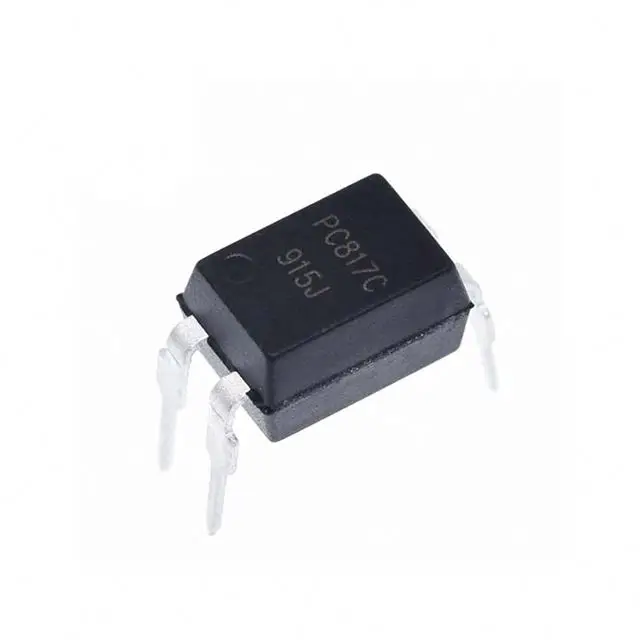

| 224 | PC817C dip-4 | Оптроны PC817 (аналог PS817C, PS817, PC817, EL817, CD817) — 5кВ 35В 0.05A, DIP4 | 9.5 pyб. |
| 679 | 2SB892 (B892) | Транзистор 2SB892 (маркировка B892) = PNP U=60В, I=2A, Р=1Вт, f=150МГц, низкое напряжение насыщения коллектор-эмиттер | 3.2 pyб. |
| 1439 | AO3400 | Транзисторы AO3400 (маркировка A09T) — N-Channel MOSFET, 30V, 5.8A, SOT-23 | 2.1 pyб. |
| 43 | J6920 | Транзистор FJAF6920 (маркировка J6920) — Horizontal Output Tranzistor, 1700V, 20A, 60W, TO-247 | 95 pyб. |
| 306 | IRFS630B | Транзистор IRFS630B — Power MOSFET N-Channel, 200V, 9A, TO-220FP | 27 pyб. |
| 1658 | Щупы для мультиметра (модель FC-136) | Набор из двух прочных универсальных щупов для различных мультиметров (тестеров). Длина провода 1 метр. |
130 pyб. |
| 1751 | IPS060N03L (060N03L) | Транзистор IPS060N03L (маркировка 060N03L) — N-Channel, 50A, 30V | 32 pyб. |
Оптрон транзисторний перевірка. Тестер для перевірки оптопар. Радіотехніка, електроніка та схеми своїми руками
Інструкція
Якщо оптрон, справність якого поставлена \u200b\u200bпід, упаяний в плату, необхідно відключити її, розрядити на ній електролітичні конденсатори, а потім випаять оптопару, запам’ятовуючи, як вона була впаяна.
Оптрони мають різні випромінювачі (лампи розжарювання, неонові лампи, світлодіоди, светоизлучающие конденсатори) і різні приймачі випромінювання (фоторезистори, фотодіоди, фототранзистори, фототиристори, фотосімістори). Також вони цоколевкой. Тому необхідно знайти дані про тип і цоколевке оптопари або в довіднику або даташіте, або в схемі того приладу, де він був встановлений. Нерідко цоколевки оптрона нанесена прямо на плату цього прібора.
Еслі прилад сучасний, можна майже напевно бути впевненим, що випромінювачем в ньому світлодіод.
Якщо приймачем випромінювання є фотодіод, до нього підключіть елемент оптрона включите, дотримуючись полярності, в ланцюжок, що складається з джерела постійної напруги в декілька вольт, резистора, розрахованого таким чином, щоб струм через приймач випромінювання не перевищив допустимого, і мультиметра, що працює в режимі вимірювання струму на відповідному межі.
Тепер введіть випромінювач оптопари в робочий режим. Для включення світлодіода пропустіть через нього в прямій полярності постійний струм, який дорівнює номінальному. На лампу розжарювання подайте номінальну напругу. Неонову лампу або светоизлучающий конденсатор, дотримуючись обережності, підключіть до мережі через резистор опором від 500 кОм до 1 МОм і потужністю не менше 0,5 Вт.
Фотоприймач повинен зреагувати на включення випромінювача різкою зміною режиму. Спробуйте тепер кілька разів вимкнути і включити випромінювач.
Фототірістор і фоторезистор залишаться відкритими і після зняття керуючого впливу аж до відключення їх харчування. Решта типів фотоприймачів будуть реагувати на кожну зміну керуючого сігнала.Еслі оптрон має відкритий оптичний канал, переконайтеся в зміні реакції приймача випромінювання при перекритті цього каналу.
Зробивши висновок про стан оптрона, експериментальну установку обесточьте і розберіть. Після цього впаяти оптопару назад в плату або замініть на іншу. Продовжіть ремонт пристрою, до складу якого входить оптрон.
Оптопара або оптрон складається з випромінювача і фотоприймача, відокремлених один від одного шаром повітря або прозорого ізолюючого речовини. Вони не пов’язані між собою електрично, що дозволяє використовувати прилад для гальванічної розв’язки ланцюгів.
Інструкція
До фотоприймача оптопари приєднаєте вимірювальну ланцюг відповідно до його типом. Якщо приймачем є фоторезистор, використовуйте звичайний омметр, причому, полярність неважлива. При використанні в якості приймача фотодіода підключіть мікроамперметр без джерела живлення (плюсом до анода).
Якщо сигнал приймається фототранзистором структури n-p-n, підключіть ланцюг з резистора на 2 кілоомах, батарейки на 3 вольта і міліамперметра, причому, батарейку приєднаєте плюсом до колектора транзистора. У разі, якщо фототранзистор має структуру p-n-p, поміняйте полярність підключення батарейки на зворотну. Для перевірки фотодіністора складіть ланцюг з батарейки на 3 В і лампочки на 6 В, 20 мА, підключивши її плюсом до анода динистора.
У більшості оптронов випромінювачем є світлодіод або лампочка розжарювання. На лампочку розжарювання подайте її номінальну напругу в будь-який полярності. Можна також подати змінну напругу, діюче значення якого дорівнює робочій напрузі лампи. Якщо ж випромінювачем є світлодіод, подайте на нього напругу 3 В через резистор на 1 кОм (плюсом до анода).
Тестер для перевірки оптопар
Вихід з ладу оптопари — ситуація хоч і рідкісна, але трапляється. Тому, распаівая на запчастини телевізор, не буде зайвим перевірити PC817 на справність, щоб не шукати потім причину, по якій свежеспаянний блок живлення не працює.
Описується тут пристрій допоможе визначити як справність поширених оптронов PC817, 4N3x, 6N135-6N137, так і їх швидкість. Воно виконане на мікроконтролері ATMEGA48, який може бути замінений на ATMEGA88. Перевіряються деталі можна підключати і відключати прямо під включений тестер. Результат перевірки відображається світлодіодами. Світлодіод ERROR світиться при відсутності підключених оптронов або їх несправності. Якщо оптрон, будучи встановленим в своє гніздо, виявиться справним, то загориться відповідний йому світлодіод OK. Одночасно з цим займеться один або кілька світлодіодів TIME, відповідних швидкості. Так, для самого повільного, PC817, буде горіти тільки один світлодіод — TIME PC817, відповідний його швидкості. Для швидких 6N137 світитимуться всі 4 світлодіода швидкості.
Схема тестера для перевірки оптопар дуже проста:
натисни для збільшення
Ми розвели друковану плату під харчування через micro-USB роз’єм. Для перевіряються деталей можна встановити цангові або звичайні DIP-панельки. За відсутністю таких ми встановили просто цанги.
Фьюз мікроконтролера для прошивки: EXT \u003d $ FF, HIGH \u003d $ CD, LOW \u003d $ E2.
Друкована плата (Eagle) + прошивка (hex).
ЖК телевізорів, в маленькій приватній майстерні. Тема ця досить рентабельна, і якщо займатися переважно блоками харчування і инверторами, не дуже складна. Як відомо, харчується ЖК телевізор, як практично і вся сучасна електронна техніка, від імпульсного блоку живлення. Останній же, містить в своєму складі деталь, під назвою. Деталь ця призначена для гальванічної розв’язки ланцюгів, що часто буває необхідно в цілях безпеки для роботи схеми пристрою.
схема оптопари
А ось те ж саме, але вже зі сторінки офіційного даташіта:
терморегулятори оптопари
Нижче наведена інформація з даташіта, в більш повному варіанті:
корпус оптопари
Оптрони часто випускається в корпусі Dip, принаймні ті, які використовуються в імпульсних блоках харчування, і мають 4 ніжки.
Оптопара на фото
Перша ніжка мікросхеми, за стандартом позначається ключем, точкою на корпусі мікросхеми, вона ж анод світлодіода, далі номера ніжок йдуть по колу, проти годинникової стрілки.
Як можна перевірити оптрон? Наприклад так, як на таку схему:
Схема перевірки оптрона
У чому суть такої перевірки? Наш фототранзистор, коли на нього потрапить світло від внутрішнього світлодіода, відразу перейде у відкритий стан, і його опір різко зменшиться, з дуже великого опору, до 40-60 Ом.
Так як мені ці мікросхеми, оптрони потрібно тестувати регулярно, вирішив згадати про те, що я ж не тільки електронник, але ще і радіоаматор), і зібрати який-небудь пробнічек, для швидкої перевірки оптопари. Пробігся по схемам в інеті, і знайшов наступне:
Схема звичайно дуже проста, червоний світлодіод сигналізує про працездатність внутрішнього світлодіода, а зелений, про цілість фототранзистор. Пошук готових пристроїв збираються радіоаматорами, видав фото простих пробнічков, подібних до цього:
Пристрій для перевірки оптопари з інтернету
Це все звичайно дуже добре, але демонтувати кожен раз оптопару а після запаювати її назад — це ж не наш метод :-). Було потрібно пристрій для зручної і швидкої перевірки працездатності оптопари, обов’язково без випоювання, плюс замахнувся при цьому ще й на звукову, і візуальну індикацію :-).
Звуковий пробник — схема
У мене був зібраний раніше простий звуковий пробнічек за цією схемою, із звуковою і візуальною індикацією, з живленням від півтора вольт, батарейки АА.
Простий звуковий пробник
Вирішив, що це те що потрібно, відразу готовий напівфабрикат), розкрив корпус, жахнувся своєму напівнавісними монтажу), часів перших років, вивчення мною радіосправи. Тоді виготовляв плату, шляхом прорізання канавок в фольгированном текстоліті, різаком. Прохання не лякатися), дивлячись на цей колгосп.
Нутрощі і деталі
Вирішено було піти, шляхом виготовлення аналога, свого роду пінцета, для швидкої перевірки оптрона, в один дотик. Були випив з текстоліту дві маленьких смужки, і посередині їх, була проведена борозенка різаком.
Контактні пластини з текстоліту
Потім був потрібен стискає механізм, з пружинкою. У хід пішла стара гарнітура від телефону, вірніше кліпса, для кріплення на одяг, від неї.
Прищіпка від гарнітури
Справа була за малим, підпаяти дроти. і закріпити пластинки на кліпсі з допомогою термоклею. Вийшло знову колгоспно, як без цього), але на подив міцно.
Пінцет для вимірювання саморобний
Провід були взяті, від роз’ємів підключення до материнської плати, корпусних кнопок системного блоку, і світлодіодів індикації. Єдиний нюанс, на схемі у мене на один з щупів від мультиметра, що підключаються до пробника посаджена земля, зробіть її контакт, якщо будете повторювати, обов’язково навпаки землі харчування світлодіода оптрона, у запобігання дуже швидкого розряду батареї, при замиканні плюса харчування, на мінус батареї . Схемку терморегулятори пінцета, малювати думаю буде зайве, все зрозуміло і так без праці.
Остаточний вигляд пробника оптронов
Так виглядає готовий пристрій, причому яке зберегло свій функціонал звукового пробника, шляхом підключення через стандартні гнізда, щупів від мультиметра. Перші випробування показали, що 40 ом у відкритому стані фототранзистор між висновками емітер — колектор, для такого пробника, трохи забагато. Звук пробника був приглушений, і світлодіод світил не надто яскраво.
Хоча для індикації працездатності оптрона, цього було вже досить. Але ж ми до напівзаходами не звикли). Свого часу збирав розширений варіант, схеми цього звукового пробника, де забезпечено вимір при опорі між щупами, до 650 Ом. Схему розширеного варіанту наводжу нижче:
Схема 2 — звуковий пробник
Дана схема відрізняється від оригіналу, тільки наявністю ще одного транзистора, і резистора в його базової ланцюга. Друковану плату розширеної версії пробника, привів на малюнку нижче, вона буде прикріплена в архіві.
Друкована плата на звуковий пробник
Даний пробник показав себе при перевірці, досить зручним в роботі, навіть у такому, як є варіанті, після проведення днями апгрейда, недолік з тихим звучанням, і тьмяним світінням світлодіода, напевно буде усунутий. Всім вдалих ремонтів! AKV.
Обговорити статтю ПРОБНИК ДЛЯ ПЕРЕВІРКИ Оптопара
Знадобився простий спосіб перевірки оптронов. Не часто я з ними «спілкуюся», але бувають моменти, коли треба визначити — чи винен оптрон? .
. Для цих цілей зробив дуже простий пробник. «Конструкція вихідного години».
Зовнішній вигляд пробника:
Схема даного пробника дуже проста:
теорія:
Оптрони (оптопари) стоять практично в кожному імпульсному блоці живлення для гальванічної розв’язки ланцюга зворотного зв’язку. У складі оптрона знаходяться звичайний світлодіод і фототранзистор. Спрощено кажучи, це, свого роду, малопотужне електронне реле, з контактами на замикання.
Принцип роботи оптрона: Коли через вбудований світлодіод проходить електричний струм, світлодіод (в оптроні) починає світитися, світло потрапляє на вбудований фототранзистор і відкриває його.
Оптрони часто випускається в корпусі Dip
Перша ніжка мікросхеми, за стандартом позначається ключем, точкою на корпусі мікросхеми, вона ж анод світлодіода, далі номера ніжок йдуть по колу, проти годинникової стрілки.
Суть перевірки: Фототранзистор, при попаданні на нього світла від внутрішнього світлодіода,
переходить у відкритий стан, а опір його — різко зменшиться (з дуже великого опору, до приблизно 30-50 Ом.
).
Практика:
Єдиним мінусом даного пробника є те, що для перевірки необхідно випаять оптрон і встановити в утримувач згідно ключу (у мене роль нагадувалки є кнопка тестування — вона зміщена в сторону, і ключ оптрона повинен дивитися на кнопку).
Далі, при натисканні кнопки, (якщо оптрон цілий), обидва світлодіода загоряться: Правий буде сигналізувати про те, що світлодіод оптрона робочий (що ланцюг не розірвана), а лівий сигналізувати про працездатність фототранзистор (що ланцюг не розірвана).
(Тримач у мене був тільки DIP-6 і довелося залити невикористовувані контакти термоклеем.)
Для остаточного тестування, необхідно перевернути оптрон «не по ключу» і перевірити вже в такому вигляді — обидва світлодіода не повинні горіти. Якщо ж горять обидва або один з них, то це говорить нам про коротке замикання в оптроні.
Рекомендую такий пробник в якості першого, для початківців радіоаматорів, яким необхідно перевіряти оптрони раз на півроку, рік)
Існують і більш сучасні схеми з логікою і сигналізацією про «вихід із параметрів», але такі потрібні для дуже вузького кола людей.
Раджу подивитися у себе в «засіках», так вийде дешевше, та й час на очікування доставки не витратити. Можна випаять з плат.
Додати в обране сподобалося +73 +105Оптрон це електронний прилад, що складається з джерела світла і фотоприймача. Роль джерела світла виконує світлодіод інфрачервоного випромінювання з довжиною хвилі в межах 0,9 … 1,2 мкм, а приймача фототранзистори, фотодіоди, фототиристори і ін., Пов’язані оптичним каналом і об’єднані в один корпус. Принцип роботи оптрона полягає в перетворенні електричного сигналу в світло, а потім його передачі по оптичному каналу і перетворенні в електричний сигнал. Якщо роль фотоприймача виконує фоторезистор, то його світлове опір стає в тисячі разів менше початкового темнового, якщо фототранзистор, то вплив на його базу створює аналогічний ефект, як і при подачі струму в базу звичайного транзистора, і він відкривається. Зазвичай оптрони і оптопари використовують з метою гальванічної розв’язки
Цей пробник, призначений для перевірки великої кількості видів оптопар: Оптотранзистори, оптотірісторов, оптосімістори, опторезісторов, а також мікросхеми таймера NE555, вітчизняним аналогом якої є
Модифікований варіант пробника для перевірки оптронов
Сигнал з третього виведення мікросхеми 555 через резистор R9 надходить на один вхід діодного моста VDS1, за умови, що до контактів Анод і Катод приєднаний робочий випромінюючий елемент оптопари, в такому випадку через діодний міст потече струм, і буде блимати світлодіод HL3, за умови що фотоприймач справний, буде відкриватися VT1 і загорятися HL3, який буде проводити струм, HL4 при цьому буде моргати
Даний принцип можна використовувати для перевірки практично будь-якого оптрона:
Близько 570 милі вольт повинен показати мультиметр, якщо оптрон справний в режимі прозвонки діода, т.
к в цьому режимі з щупів тестера надходить близько 2 вольт, але цього напруги мало для відкриття транзистора, але як тільки ми подамо харчування на світлодіод, він відкриється і ми побачимо на дисплеї напруга яке падає на відкритому транзисторі.
Описується нижче пристрій покаже не тільки справність таких популярних оптронов як PC817, 4N3x, 6N135, 6N136 і 6N137, але і їх швидкість спрацьовування. Основа схеми мікроконтролер серії ATMEGA48 або ATMEGA88. Перевіряються компоненти можна підключати і відключати прямо під пристрій працювати. Результат перевірки покажуть світлодіоди. Так елемент ERROR світиться при відсутності підключених оптопар або їх непрацездатності. Якщо елемент справний, то загориться світлодіод OK. Одночасно з ним займеться один або кілька світлодіодів TIME, відповідних швидкості спрацьовування. Так, для самої повільної оптопари, PC817, буде світиться тільки один світлодіод — TIME PC817, відповідний її швидкості. Для швидких 6N137 будуть горіти всі чотири світлодіода.
Якщо це не так, то оптопара не відповідає даному параметру. Значення шкали швидкості PC817 — 4N3x — 6N135 — 6N137 співвідносяться як 1: 10: 100: 900.
Фьюз мікроконтролера для прошивки: EXT \u003d $ FF, HIGH \u003d $ CD, LOW \u003d $ E2.
Друковану плату і прошивку можна завантажити за посиланням вище.
