Пэлшо провод характеристики. Провод ПЭЛШО: технические характеристики, применение и особенности

Что представляет собой провод ПЭЛШО. Каковы его основные технические характеристики. Где применяется провод ПЭЛШО. Как расшифровывается маркировка ПЭЛШО. Какова конструкция провода ПЭЛШО.

Содержание

Что такое провод ПЭЛШО и его основные характеристики

Провод ПЭЛШО — это обмоточный провод с эмалевой изоляцией на масляной основе и дополнительным слоем шелковых нитей. Расшифровка маркировки:

П — провод
ЭЛ — эмалированный лакостойкий
ШО — один слой обмотки из натурального шелка

Основные технические характеристики провода ПЭЛШО:

Диапазон сечений токопроводящей жилы: 0,05-2,10 мм
Толщина изоляции: 0,070-0,155 мм
Пробивное напряжение: 250-1000 В
Температурный индекс: 105°C
Диапазон рабочих температур: от -60°C до +105°C

Конструкция и особенности провода ПЭЛШО

Провод ПЭЛШО имеет следующую конструкцию:

Токопроводящая жила — однопроволочная медная проволока
Изоляция:
- Внутренний слой — лакостойкая эмаль на масляной основе
- Внешний слой — обмотка из натуральных шелковых нитей

Особенности провода ПЭЛШО:

Высокая механическая прочность изоляции благодаря слою шелковых нитей
Повышенная устойчивость к воздействию масел и трансформаторных жидкостей
Хорошая адгезия эмалевого слоя к проводнику
Возможность эксплуатации в широком температурном диапазоне

Области применения провода ПЭЛШО

Провод ПЭЛШО находит применение в следующих областях:

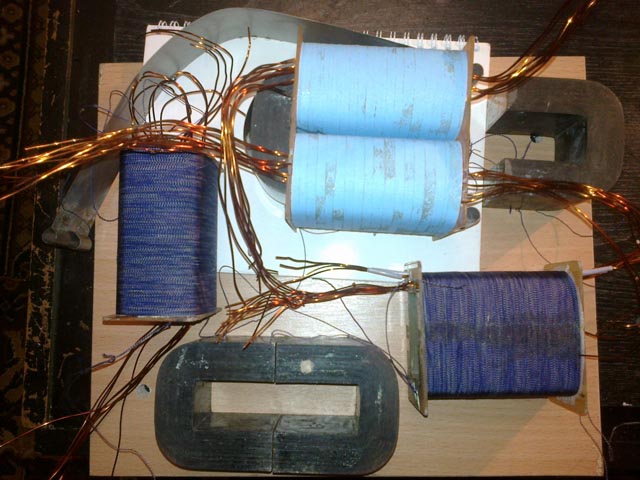

Обмотки на повышенные напряжения в трансформаторах и электрических машинах
Высоковольтные обмотки осциллографов и других измерительных приборов
Контуры радиоприемных устройств
Обмотки катушек индуктивности и дросселей
Изготовление высокочастотных трансформаторов

Преимущества использования провода ПЭЛШО

Провод ПЭЛШО обладает рядом преимуществ по сравнению с другими типами обмоточных проводов:

Повышенная электрическая прочность изоляции
Хорошая теплостойкость
Устойчивость к механическим воздействиям при намотке
Стойкость к воздействию агрессивных сред
Длительный срок службы при правильной эксплуатации

Сравнение провода ПЭЛШО с другими типами обмоточных проводов

Как провод ПЭЛШО отличается от других обмоточных проводов? Рассмотрим основные отличия:

По сравнению с проводом ПЭВ-2 имеет дополнительный слой шелковой изоляции, что повышает электрическую прочность
В отличие от провода ПЭТВ-2 обладает лучшей стойкостью к трансформаторному маслу
По сравнению с проводом ПЭТ-155 имеет более низкую температуру эксплуатации, но лучшую механическую прочность

Особенности монтажа и эксплуатации провода ПЭЛШО

При работе с проводом ПЭЛШО необходимо учитывать следующие особенности:

Минимально допустимый радиус изгиба — 3 диаметра провода
Необходимо избегать механических повреждений шелкового слоя при намотке
Рекомендуется использовать специальные намоточные станки
При пайке следует применять припои с температурой плавления не выше 350°C
Необходимо соблюдать температурный режим эксплуатации

Нормативная документация и контроль качества провода ПЭЛШО

Производство и контроль качества провода ПЭЛШО осуществляется в соответствии с ГОСТ 16507-70. Какие параметры проверяются при контроле качества?

Электрическое сопротивление токопроводящей жилы
Толщина и целостность изоляции
Пробивное напряжение
Эластичность изоляции
Адгезия эмалевого слоя
Стойкость к истиранию

Каждая партия провода ПЭЛШО проходит приемо-сдаточные испытания на соответствие требованиям ГОСТ.

Маркировка и упаковка провода ПЭЛШО

Как осуществляется маркировка и упаковка провода ПЭЛШО? Рассмотрим основные аспекты:

Маркировка

На ярлыке указывается марка провода, сечение, номер партии и дата изготовления
Цветовая маркировка изоляции не применяется

Упаковка

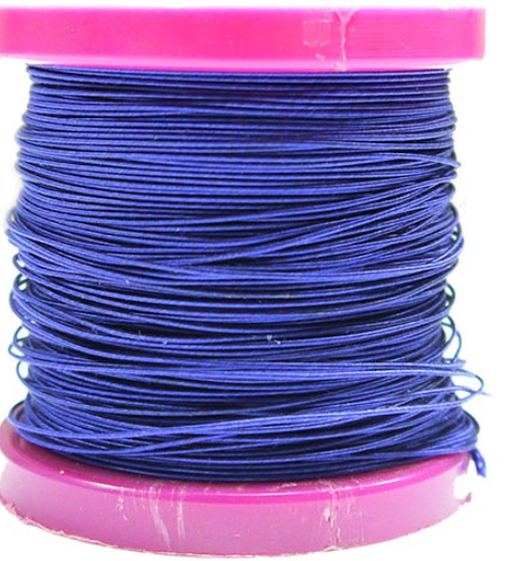

Провод наматывается на катушки или в бухты
Каждая катушка или бухта обертывается полиэтиленовой пленкой
На упаковке размещается этикетка с основными характеристиками
Транспортная тара — деревянные ящики или картонные коробки

Правильная маркировка и упаковка обеспечивают сохранность провода при транспортировке и хранении.

Экономические аспекты использования провода ПЭЛШО

При выборе провода ПЭЛШО следует учитывать не только технические характеристики, но и экономические факторы. Какие экономические преимущества дает использование этого типа провода?

Длительный срок службы снижает затраты на обслуживание и замену
Высокая надежность уменьшает риск простоев оборудования
Хорошие электрические характеристики позволяют оптимизировать конструкцию изделий
Стойкость к агрессивным средам расширяет область применения

При этом стоимость провода ПЭЛШО может быть выше по сравнению с более простыми типами обмоточных проводов. Однако в долгосрочной перспективе его использование часто оказывается более экономически выгодным за счет увеличения срока службы и надежности оборудования.

Таким образом, провод ПЭЛШО является высококачественным обмоточным проводом, обладающим рядом преимуществ и находящим широкое применение в различных отраслях промышленности. Его использование позволяет повысить надежность и долговечность электротехнических изделий.
