Переделка блока питания компьютера: как превратить ATX в регулируемый лабораторный БП

Вольтметр подключается параллельно выходу, амперметр — последовательно в разрыв плюсового провода. Для измерения больших токов используется шунт.

На что обратить внимание при переделке

При модификации компьютерного БП в лабораторный источник питания важно учесть следующие моменты:

• Обеспечить хорошее охлаждение силовых элементов
• Правильно рассчитать мощность нагрузочных резисторов
• Не нарушить работу цепей защиты
• Обеспечить надежную изоляцию выходных клемм
• Использовать провода достаточного сечения

При соблюдении этих правил получится надежный лабораторный источник питания с хорошими характеристиками.

Преимущества самодельного ЛБП из ATX

Лабораторный блок питания, сделанный из компьютерного ATX, обладает рядом достоинств:

• Высокая выходная мощность — до 30-40А
• Возможность регулировки напряжения в широких пределах
• Наличие защит от перегрузки и КЗ
• Высокий КПД за счет импульсного принципа работы
• Низкий уровень пульсаций выходного напряжения
• Компактные размеры готового устройства

При этом стоимость деталей для переделки в несколько раз ниже цены готового лабораторного БП аналогичной мощности.

Заключение

Переделка компьютерного блока питания в регулируемый лабораторный источник — интересный и полезный проект для радиолюбителя. Он позволяет получить мощный БП с хорошими характеристиками при минимальных затратах. Главное — аккуратно выполнить все этапы модификации и соблюсти меры безопасности при работе с высоким напряжением.

Сайт Кравченко К.В. Переделка блока питания от компьютера.

Переделка блока питания от ПК для получения одного выходного напряжения — 12В.

<<< Назад   Главная раздела

Импульсный блок питания (ИБП) от ПК выдает ряд напряжений: +5В, -5В, +12В и -12В, а нужно только  +12В, для того же УМЗЧ, что делать с остальными? Оставить не подключенными – в результате – сильный нагрев выходного стабилизирующего дросселя, и при длительной работе выход его из строя, возможное решение – это сделать принудительное охлаждение для дросселя (шум, громоздкость и др.), искусственно создать нагрузку на неиспользуемые каналы (преимущественно на +5В, и нагрузку порядка 2А) или полностью переделать цепь выпрямителя и фильтра выходных напряжений. Первые два случай менее эффективные, так как подключенная искусственная нагрузка будет нагреваться, а вентилятор шуметь, да и не экономично это, а второй наиболее подходящий хоть и более трудоемкий.

Исходная схема выпрямителя и фильтра выходных напряжений представлена на Рисунке 1 (gif — 45 kb). Все элементы, находящиеся с правой стороны от красной полоски выпаяны, включая D28, D29 и C27, R56.

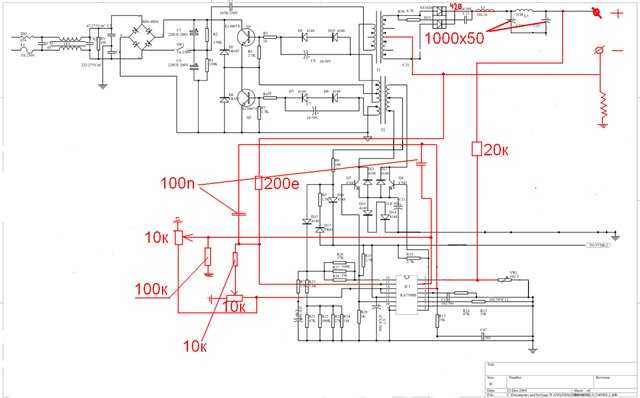

На рисунке 2 представлена схема переделанной выходной части выпрямителя и фильтра на +12В.

Рисунок 2 (увеличенный – 884х526, 21 kb)

Максимальный ток нагрузки, в данном случае ограниченный током диодов VD1, VD2, составляет 10А. Установив более мощные диоды, вполне под силу получить максимальный ток порядка 13А, а изменив несколько первичную цепь (заменив силовые биполярные транзисторы на полевые) можно получить ток порядка 20А. Я такого не делал, поэтому не заостряю на этом внимания, но подробнее можно узнать, пройдя по ссылкам в конце статьи.

Более подробнее о диодах VD1 и VD2 можно узнать в разделе «Справочник», там же можно получить информацию о более мощных диодах этой же фирмы. (таких как 18TQ060 – 18A и макс. напр. 60В и др.). Диоды обязательно должны быть Шоттки, обычные, такие как КД213 устанавливать нельзя.

Дроссель L1 снят с цепи +5В.

Резистором R4 устанавливают нужную величину выходного напряжения (в моем случае, возможно было установить от 8 до 22В, выше не позволяло рабочее напряжение конденсаторов фильтра).

Конструкция следующая (т.к. фото нет, то придется картинками):

Условно разделена на два блока – 1-й, включает в себя R1…R3, C1…C4, VD1 и VD2, а 2-й все остальные элементы. По аналогии и конструктивное исполнение, т.е. на двух печатных платах (ПП), при этом ПП 1-го блока расположена над второй. ПП имеют размеры, соответствующие размерам освободившегося, от старых деталей, пространства на ПП ИБП. В общем, из рисунков должно быть все понятно:

Чертежи ПП и расположения деталей на них можно скачать здесь – Блок 1-СД (10 kb) – сторона деталей, Блок 1-СПП (11 kb) – сторона печатных проводников и по аналогии 2-й блок: Блок 2-СД (12 kb), Блок 2-СПП (10 kb). Или все это в rar-архиве — peredelka_bp_pp (43 kb).

Особенно хочу отметить: обязательно соедините общий провод вторичной цепи (контакт -12В) с общим проводом ИБП. (в противном случае, так сказать выпрямитель-фильтр и цепь стабилизации «не поймут друг друга»).

Литература:

2.      «Блоки питания для системных модулей типа IBM PC-XT AT». Книжка в djvu-формате (878 kb).

3.      «Импульсный блок питания на базе БП ПК», ж. «Радио» №10 2004 г. с. 32-34. Рекомендую, описано, как из БП ПК сделать лабораторный блок питания.

Ссылки по теме:

1. www.cqham.ru/sps17.htm — Источник питания 13,5В/15А из АТ блока питания компьютера.
2. www.cqham.ru/bppk.htm — 13,8 В/15 А от блока питания компьютера.
3. www.cqham.ru/pow34.htm — Источник питания для импортных трансиверов из компьютерного БП.
4. www.hamradio.cmw.ru/techn/bp-pc.htm — Переделка компьютерного блока питания мощностью 200Вт.

Начало документа

<<< Назад   Главная раздела

ККВ         Страница создана 13.02.2005 г.

Обновление 12.08.2005 г.

© 2002-2005 г. Кравченко Кирилл Васильевич (ККВ)

Переделка компьютерного блока питания в зарядное устройство

Содержание статьи:

• 1 Что потребуется для переделки блока питания от ПК в зарядное устройство
• 2 Включение блока питания в обход материнской платы
• 3 Зарядное устройство с блока питания от компьютера
• 4 Более сложный вариант зарядного устройства из компьютерного БП

Эффективная переделка компьютерного блока питания в зарядное устройство

Чтобы сделать зарядное устройство для аккумулятора автомобиля можно использовать блок питания от компьютера. Наверняка у многих пылятся без дела старые компьютерные блоки питания? Так вот, не спешите от них избавляться.

Всего несколько переделок и из компьютерного блока питания можно сделать неплохое зарядное устройство. Его преимуществом будет копеечная цена и неплохие технические параметры. В общем, зарядное устройство из блока питания от компьютера прекрасно справляется с зарядкой АКБ, а собрать его можно всего лишь за несколько часов.

Что потребуется для переделки блока питания от ПК в зарядное устройство

Итак, для того, чтобы переделать старый компьютерный блок питания под нужды зарядного устройства нам понадобятся:

• Крокодилы с изоляцией;
• Несколько USB разъёмов, если нужно будет сделать универсальное зарядное устройство не только для АКБ;
• Термоусадочная трубка или изоляционная лента.

Из инструментов для изготовления зарядного устройства из компьютерного блока питания понадобятся самые обычные инструменты электрика. Это паяльник, кусачки, острый нож, отвёртки и т. д.

Поскольку нам нужно запустить блок питания от компьютера без материнской платы, а заодно проверить его работоспособность, мы будет использовать перемычку.

Ниже на сайте https://samelektrikinfo.ru/ будет рассказано о том, как запустить компьютерный БП без материнской платы, так сказать «напрямую».

Включение блока питания в обход материнской платы

Обычно на каждом блоке питания от компьютера есть наклейка, которая указывает на цвет проводов и их напряжение.

Существует и стандарт, который указывает на следующее:

• Черным проводом обозначается земля, то есть GND. Еще его называют общим, минусом и т. д.
• Желтый провод в компьютерном БП, это +12 Вольт. То есть, если использовать черный провод вместе с желтым, то мы получим постоянное напряжение в 12 Вольт.
• Красный провод несёт +5 Вольт.
• Оранжевый провод дает +3,3 Вольта.

Вот такие нехитрые подсчёты позволяют нам получить все необходимые знания и определить, какие именно провода следует использовать для изготовления зарядного устройства из компьютерного блока питания.

Теперь что касается запуска БП без материнской платы. Для этих целей нужно сделать небольшую перемычку из куска проволоки, которой замыкаются определенные контакты на общем штекере блока питания. Это самый большой штекер, который содержит 20-24 контакта и подключается к разъёму на материнской плате. К тому, что обычно находится возле оперативной памяти.

Итак, замкнуть нужно 3 и 4 контакт разъёма. Чаще всего это зелёный и черный провода. Такой подход позволит включить блоки питания без материнской платы и кнопки включения расположенной на корпусе компьютера.

Зарядное устройство с блока питания от компьютера

Переделка компьютерного блока питания в зарядное устройство не сложное, но требует следующего:

• Нужно обрезать тот разъем, который имеет черный и желтый провода. Напомним, это 12 Вольт;
• Надеть на провода термоусадочную трубку, зачистить их конца и припаять к крокодилам;
• Используя газовую горелку либо зажигалку нужно обжать термоусадочную трубку на проводах.

На этом всё. Изготовление зарядного устройства готово.

Более сложный вариант зарядного устройства из компьютерного БП

Для этого следует выпаять обычный резистор на плате компьютерного блока питания на 38,5 кОм, вместо него впаять переменный резистор. Дело в том, что для нормальной зарядки аккумулятора в автомобиле нужно напряжение не менее 14 Вольт.

Меняя плавно напряжение переменным резистором, следует добиться значения в 14 Вольт. Для замеров используем цифровой мультиметр. Схема непростая и позволяет регулировать напряжение на микросхеме, которая отвечает за это.

Поделиться с друзьями

Как поменять блок питания на вашем ПК?

Приходит время, когда вам необходимо заменить блок питания на новую модель. Какой бы ни была причина, правильное выполнение облегчит процесс и гарантирует, что у вас будет модель, которая выдержит испытание временем и обеспечит бесперебойное питание вашего компьютера. Перед заменой блока питания убедитесь, что он совместим с вашим компьютером, и что-то для очистки поверхности перед установкой нового блока питания.

Нужно ли менять блок питания?

Существует множество признаков того, что вам следует заменить блок питания. Вам не нужно ждать, пока он умрет, хотя это одна из лучших причин, чтобы получить новый.

• Когда ваш блок питания выходит из строя, вам обязательно нужно заменить его новым блоком, иначе ваш компьютер не будет работать. Он обеспечивает питание каждой части оборудования вашего компьютера и является важным компонентом.
• Иногда вы заменяете блок питания, потому что он не обеспечивает достаточную мощность для новых компонентов. Например, если вы замените видеокарту, новой модели может потребоваться больше энергии. Если ваш текущий блок не может обеспечить это, вам придется заменить его на более мощную модель.
• Многие специалисты рекомендуют заменить блок питания до окончания срока его службы. Если ваш блок питания выходит из строя, когда он активен в компьютере, прерывание питания или вызванное им повреждение могут повредить другие части вашего ПК. Своевременная замена поможет этого избежать.

Независимо от того, почему вы хотите заменить блок питания, вы должны найти время и сделать это правильно.

Что делать, если блок питания все еще работает?

По правде говоря, вам лучше заменить блок питания, пока он еще работает, но когда его рекомендуемый срок службы подходит к концу. Выход из строя блока питания может привести к повреждению более дорогих компонентов, и их не нужно заменять так часто. Если вы отметили, когда вы приобрели блок питания и какой у вас тип, было бы легче узнать, когда придет время его заменить.

Как долго работает блок питания?

Срок службы вашего блока питания не менее пяти лет. Хотя некоторые из них служат дольше, рассматривайте их в каждом конкретном случае и читайте рекламные материалы. Некоторые производители могут предлагать более расширенные гарантии, в зависимости от того, какую модель вы покупаете.

Подготовка к замене блока питания

Прежде чем приступить к замене блока питания, необходимо знать несколько вещей. Заранее ответив на эти вопросы, вы обеспечите бесперебойную и эффективную работу во время перехода от одного к другому.

Куда установить блок питания?

Блок питания обычно устанавливается на дно корпуса сзади. Однако бывают ситуации, когда вы должны установить его сверху.

Не устанавливайте блок питания внизу компьютера, если он стоит прямо на ковре. Шанс получить статическое электричество от ковра не стоит риска. Вам также нужен больший поток воздуха под корпусом, если это возможно. Вы можете установить блок питания в верхней части корпуса, установив его, если у вас нет другого варианта размещения компьютера.

В каком направлении должен быть вентилятор блока питания?

В большинстве случаев вы хотите втягивать воздух снизу корпуса, поэтому направляете всасывающий вентилятор лицевой стороной вниз. Вытяжной вентилятор всегда будет направлен на заднюю часть корпуса.

Если вы установите блок питания на верхнюю часть корпуса, вы сможете втягивать свежий воздух, если есть вентиляционное отверстие. Если его нет, направьте его вниз. Вы никогда не хотите, чтобы вентилятор располагался так, чтобы он блокировал воздушный поток.

Направьте вентилятор в корпус, если под ПК мало места. Это может быть не так эффективно для охлаждения вашего компьютера, но в долгосрочной перспективе это лучше. Вентилятору не придется прилагать столько усилий, чтобы получить воздух. Это может сжечь его со временем.

Как проверить совместимость блока питания?

Если вы спешили купить новый блок питания, возможно, вы не подумали, совместим ли он. Большинство блоков питания будут иметь соединения для всего, что вам нужно, но проблема совместимости заключается в том, обеспечивает ли он достаточную мощность.

Каждой из частей вашего компьютера требуется определенное количество энергии, и блок питания должен обеспечить ее всю. Проверьте требования к питанию для каждого элемента и добавьте их, чтобы убедиться, что блок питания обеспечит все, что вам нужно. Лучше идти выше, чем ниже по мощности.

Снятие старого блока питания

Во-первых, необходимо снять старый блок питания. Вы не хотите устанавливать новый, пока старый не будет отключен и вынут из корпуса.

1. Выключите компьютер. Подождите несколько минут, прежде чем выключать блок питания и отсоединять его от розетки.

2. Откройте корпус и удалите все необходимое для доступа к блоку питания.

3. Используйте совместимую отвертку, чтобы отвинтить блок питания от корпуса. Вы откручиваете их с задней части корпуса, а не изнутри. Отложите их, чтобы вы могли найти их снова, если планируете повторно использовать блок питания.
4. Отсоедините кабели от различных разъемов компьютера. Перед извлечением блока питания необходимо удалить каждое соединение. Вытащите свободные концы кабелей из компьютера, чтобы вы могли отслеживать, какие из них отключены.

5. Поднимите блок питания из стойки и отложите его в сторону.


Когда вы закончите, используйте сжатый воздух, чтобы пропылесосить внутреннюю часть корпуса, особенно область, где ранее находился блок питания. Хорошо создать чистое пространство для установки вашего нового устройства, чтобы оно могло начать работать надежно.

Предположим, вы планируете снова использовать блок питания; очистите и протрите его, прежде чем убрать его вместе с кабелями и винтами. Вы хотите, чтобы каждая часть была доступна для будущего.

Установка нового блока питания

Установить новый блок питания так же просто, как снять старый. В зависимости от приобретенной модели вам может понадобиться другая отвертка. Однако многие новые блоки питания поставляются с винтами, которые можно вкручивать и выкручивать вручную.

1. Убедитесь, что выключатель питания на блоке питания выключен. Если это не так, выключите его.
2. Установите блок питания на место в корпусе. Если это модульная или полумодульная модель, вы можете захотеть вставить соединения, которые вы планируете использовать, прежде чем поместить устройство в корпус.

3. Подсоедините кабели к компонентам, с которыми они должны работать. Не вставляйте их силой, но вам может потребоваться небольшое давление, чтобы они надежно соединились. Если вы не уверены, какой кабель требуется, проверьте руководства пользователя для вашего блока питания и компонента, который вы пытаетесь подключить.

4. Управляйте своими кабелями. Если вы используете связанные галстуки, закрепите их сейчас.

5. Привинтите блок питания к задней части корпуса. Используйте винты, которые были в комплекте, а не старые.

6. Закройте корпус и подключите блок питания к сетевой розетке.

7. Включите блок питания.

8. Включите компьютер.

Если вам удобно выбирать правильные кабели для правильных соединений при подключении компонентов к блоку питания, это должно быть очень быстро и легко. Просто убедитесь, что у вас достаточно места в корпусе для блока питания и для того, чтобы проложить кабели по назначению.

Поиск и устранение неисправностей блока питания

Что делать, если в моем блоке питания нет подходящих кабелей?

Если у вас нет подходящих кабелей для модульного или полумодульного блока, вам необходимо связаться с производителем и узнать, где можно получить запасные кабели. Вы не хотите использовать кабели от других моделей или устройств, даже если их производит та же компания. Крайне важно использовать правильные кабели с блоком питания.

Что делать, если я не могу установить разъемы?

Вы не хотите соединять разъемы силой. Дважды проверьте, подключен ли он к правильному порту, если они не подходят. Ищите препятствия на любом конце кабеля или что-либо, блокирующее соединение.

Хотя вам, возможно, придется немного надавить, вы не должны ощущать, что вы принуждаете. Лучше притормозить и поискать возможные причины, почему не подключается, чем форсировать и, возможно, что-то сломать.

Можно ли не вкручивать блок питания?

Некоторые люди, размещающие блок питания на нижней части корпуса, предпочитают не использовать винты для его крепления. Обычно его положение и размещение других компонентов помогают ему оставаться на месте. Однако, если вы планируете регулярно перемещать корпус, завинтите его. Это не займет много времени, и это обеспечит вам немного большую безопасность.

Почему не включается вентилятор при запуске блока питания?

Многие блоки питания не предназначены для постоянного использования вентилятора. Он может не включиться, даже когда блок питания получает питание. До тех пор, пока через устройство не пройдет определенное количество энергии, вентиляторы, вероятно, будут оставаться выключенными или молчать. Не о чем беспокоиться, пока ваш компьютер не перегревается. Многие новые блоки питания очень эффективны и не нуждаются в дополнительном охлаждении, которое обеспечивает вентилятор.

Как установить блок питания на ПК

Инструкции

Выполните следующие действия для надежного обновления, которое позволит вашему ПК работать долгие годы.

Брэд Чакос и Томас Райан

PCWorld 8 апреля 2021 г. 8:29 по тихоокеанскому времени

Изображение: Corsair

Не стоит недооценивать важность источника питания вашего ПК. Хороший блок питания служит краеугольным камнем для малообслуживаемого и высоконадежного компьютера. Но чаще всего готовые настольные компьютеры в штучной упаковке поставляются с самыми дешевыми блоками питания, которые соответствуют критериям гарантии на их продукцию.

Это означает, что через два или три года после покупки вашего компьютера вы можете обнаружить, что у вас есть идеально работающий рабочий стол, который в один прекрасный день решает либо не включаться, либо выпускать клуб черного дыма. Модернизация вашей видеокарты также может привести к тому, что блок питания вашего ПК превысит его пределы, в зависимости от модели.

Но не бойся. Установка блока питания — удивительно простой процесс. Это гораздо проще, чем на самом деле  выбрать лучший блок питания для вашего ПК. Мы покажем вам, как безопасно удалить блок питания с вашего текущего компьютера, а затем проведем вас через этапы установки нового блока питания. Пропустите этот раздел, если вы собираете совершенно новый ПК.

Как снять старый блок питания ПК

6+2-контактный разъем, используемый для питания видеокарт и процессоров.

Первое, что вам нужно сделать, это собрать свои инструменты — скорее всего, пару перчаток и отвертку с крестообразным шлицем — и снять старый блок питания.

Начните с отключения от стены всех кабелей, подключенных к вашему компьютеру. Если ваш блок питания (PSU) имеет выключатель питания, доступный на задней панели вашего ПК, переведите его в положение «выключено», а затем снимите боковую панель корпуса, чтобы получить доступ к блоку питания.

Несколько различных разъемов питания ведут от блока питания и питают различные компоненты компьютера. Вам нужно будет отсоединить все эти кабели, прежде чем блок питания можно будет удалить, иначе они зацепятся и удержат блок питания в корпусе.

Не забудьте снять большой 24-контактный разъем питания на материнской плате.

Возможно, вам будет полезно сфотографировать, какие силовые кабели к каким компонентам подходят, чтобы иметь представление о подключении кабелей к новому блоку питания. Не забудьте снять четырех- или восьмиконтактный разъем питания процессора, расположенный рядом с разъемом процессора на материнской плате, и 24-контактный кабель питания, подключенный к материнской плате по ее средней линии с левой стороны. При удалении каждого кабеля вытягивайте его из корпуса, чтобы не спутать их с другими кабелями. Это также помогает убедиться, что все кабели питания отсоединены, и упрощает извлечение блока питания из корпуса, когда вы закончите.

Затем вам нужно будет удалить винты, которые удерживают блок питания на месте. В большинстве случаев имеется только четыре винта, но конструкции у разных поставщиков различаются. Положите их безопасно в сторону.

Теперь вы наконец-то можете вытащить из корпуса свой старый блок питания.

Как установить блок питания на ПК

Выбор блока питания на замену может быть непростой задачей, но руководство PCWorld по выбору лучшего блока питания для ПК поможет вам выбрать правильный путь. Еще одним полезным инструментом является номинальная мощность, указанная на боковой стороне вашего старого блока питания.

Упомянутый в этой статье

Блок питания EVGA 500 BA, 80+ Bronze 500 Вт

Вы можете использовать эти два инструмента, чтобы понять, какую мощность должен выдавать ваш новый блок питания и какие функции вам нужны, если только вы не переходите на новую, более мощную видеокарту, для которой требуется новый, более мощный блок питания. Имейте в виду, что нет ничего плохого в покупке блока питания, который обеспечивает большую мощность, чем вам на самом деле нужно, особенно если в будущем есть возможность дальнейшего обновления компонентов ПК.

Если вы приобрели модульный блок питания со съемными кабелями, выясните, какие из них вам потребуются для подачи энергии на ваши компоненты, и подключите их к блоку питания, прежде чем приступить к работе — гораздо проще сделать , прежде чем блок питания встроенный в ваш компьютер.

Подготовив новый блок питания, вставьте его точно в то же место, что и старый блок питания в корпусе ПК. Ваш новый блок питания должен поставляться с винтами для крепления блока к задней панели корпуса; закрутите их, как указано в вашем руководстве.

После того, как вы установили новый блок питания на свой компьютер, пришло время снова подключить питание ко всем вашим компонентам.

Теперь пришло время заняться проводкой. Протяните кабели за материнской платой, затем используйте вырезанные отверстия в корпусе, чтобы протянуть каждый разъем рядом с соответствующим штекером для каждого из них. Сначала подключите 24-контактный разъем питания к материнской плате, затем перейдите к 4- или 8-контактному разъему питания процессора. При необходимости подключайте оптические приводы, твердотельные накопители и жесткие диски. Наконец, подключите все необходимые разъемы питания PCI-E к видеокарте (если применимо), затем дважды проверьте все разъемы, чтобы убедиться, что они надежно закреплены. Если вы сфотографировали или пометили кабели на своем старом блоке питания, теперь вы можете использовать их в качестве справочного материала для выяснения того, как подключить кабели вашего нового блока питания.

Если вы приобрели немодульный блок питания с кучей дополнительных проводов, спрячьте их за лотком материнской платы в задней части ПК. Многие новые корпуса также включают в себя кожухи блоков питания, предназначенные для того, чтобы скрыть ваш блок питания и любые лишние провода.

Закройте корпус компьютера, подключите все обратно, при необходимости включите выключатель питания на задней панели блока питания (если он есть, он будет виден сзади корпуса) и включите компьютер.

Теперь у вас есть ПК, который будет работать долгие годы без проблем или, по крайней мере, без проблем с блоком питания. Знание того, как устранить простые проблемы, такие как неисправный блок питания, — отличный способ получить максимальную отдачу от ваших денег и не тратить деньги на совершенно новый компьютер.
