Переключатель на два направления что это такое. Двухполюсный переключатель на 2 направления: принцип работы и схемы подключения

Что такое двухполюсный переключатель на 2 направления. Как работает двухполюсный переключатель. Какие бывают схемы подключения двухполюсного переключателя. Где применяются двухполюсные переключатели на 2 направления.

Что такое двухполюсный переключатель на 2 направления

Двухполюсный переключатель на 2 направления — это электроустановочное изделие, позволяющее управлять электрической нагрузкой из двух разных мест. Такой переключатель имеет 2 полюса (отсюда название «двухполюсный») и может коммутировать цепь в двух направлениях.

Основные характеристики двухполюсного переключателя на 2 направления:

• Наличие двух полюсов для коммутации
• Возможность управления нагрузкой из двух точек
• Наличие 3 контактов — общий и два направления
• Номинальный ток обычно 10-16А
• Номинальное напряжение 250В

Принцип работы двухполюсного переключателя

Принцип работы двухполюсного переключателя на 2 направления основан на коммутации цепи между двумя направлениями. При этом происходит переключение обоих полюсов одновременно.

Схема работы переключателя:

1. В исходном положении общий контакт соединен с одним из направлений
2. При переключении общий контакт размыкается с первым направлением и замыкается со вторым
3. Переключение может производиться из двух мест
4. Нагрузка подключается к общему контакту

Таким образом, двухполюсный переключатель позволяет управлять нагрузкой из двух точек, что очень удобно, например, в длинных коридорах или на лестничных пролетах.

Схемы подключения двухполюсного переключателя

Существует несколько основных схем подключения двухполюсного переключателя на 2 направления:

1. Схема управления освещением из двух мест

Это классическая схема с двумя переключателями для управления одной лампой из двух точек. Подключение выполняется следующим образом:

• Фаза подается на общий контакт первого переключателя
• Два других контакта соединяются с соответствующими контактами второго переключателя
• Общий контакт второго переключателя подключается к лампе
• Нулевой провод подключается напрямую к лампе

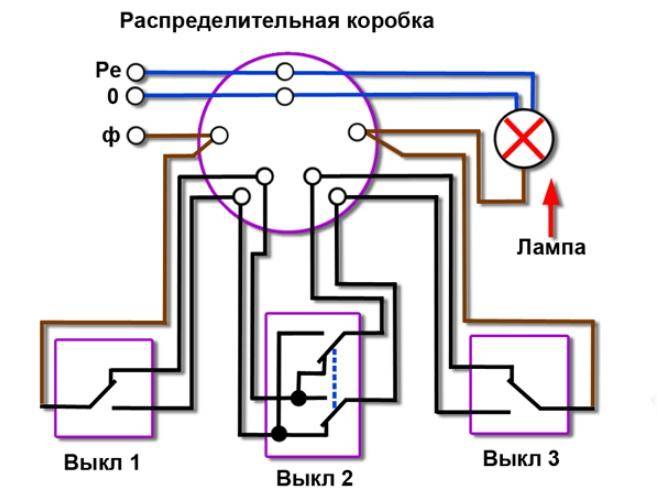

2. Схема управления из трех и более мест

Для управления освещением из трех и более мест используются два переключателя на 2 направления и один или несколько промежуточных переключателей. Схема подключения:

• Крайние переключатели подключаются как в схеме на 2 места
• Между ними устанавливаются промежуточные переключатели
• Контакты промежуточных переключателей соединяются крест-накрест

3. Схема управления двумя группами освещения

Двухполюсный переключатель позволяет управлять двумя независимыми группами освещения. Подключение выполняется так:

• Фаза подается на общий контакт
• К двум другим контактам подключаются разные группы светильников
• Нулевой провод подключается к обеим группам

Области применения двухполюсных переключателей

Двухполюсные переключатели на 2 направления широко применяются в различных сферах:

• Управление освещением в жилых помещениях (коридоры, лестницы)
• Переключение режимов работы оборудования
• Управление освещением в офисах и на производстве
• Системы «умный дом» для дистанционного управления
• Коммутация силовых цепей в электрощитах

Возможность управления из нескольких мест делает двухполюсные переключатели очень удобными в эксплуатации. Они позволяют создавать гибкие системы управления освещением и другими нагрузками.

Преимущества использования двухполюсных переключателей

Двухполюсные переключатели на 2 направления имеют ряд важных преимуществ:

• Удобство управления из нескольких мест
• Возможность создания сложных схем освещения
• Высокая надежность и длительный срок службы
• Компактные размеры
• Простота монтажа и подключения
• Широкий выбор дизайна и цветовых решений

Благодаря этим преимуществам двухполюсные переключатели на 2 направления нашли широкое применение как в бытовой, так и в промышленной электротехнике.

Выбор двухполюсного переключателя

При выборе двухполюсного переключателя на 2 направления следует учитывать несколько важных параметров:

• Номинальный ток — должен соответствовать мощности нагрузки
• Номинальное напряжение — обычно 250В для бытовых сетей
• Тип монтажа — открытый, скрытый, для электрощитов
• Степень защиты IP — для влажных помещений нужна повышенная защита
• Дизайн и цвет — для гармоничного сочетания с интерьером
• Производитель — лучше выбирать проверенные бренды

Правильно подобранный переключатель обеспечит надежную и безопасную эксплуатацию электроустановки в течение долгого времени.

Монтаж двухполюсного переключателя

Установка двухполюсного переключателя на 2 направления должна выполняться с соблюдением правил электробезопасности. Основные этапы монтажа:

1. Обесточить электрическую сеть
2. Подготовить место для установки переключателя
3. Выполнить подключение проводов согласно выбранной схеме
4. Закрепить переключатель в монтажной коробке или на поверхности
5. Установить декоративную рамку
6. Проверить работоспособность переключателя

При самостоятельном монтаже важно строго соблюдать схему подключения и правила безопасности. В сложных случаях лучше обратиться к профессиональному электрику.

Заключение

Двухполюсные переключатели на 2 направления — это удобное и функциональное решение для управления освещением и другими электрическими нагрузками. Они позволяют создавать гибкие системы управления из нескольких мест, что повышает комфорт и безопасность эксплуатации. При правильном выборе и установке такие переключатели будут надежно служить долгие годы.

LEGRAND 090484 Двухполюсный переключатель на 2 направления с подсветкой (сборные механизмы), 10А, серый, Plexo (☑)

Главная → Кабель канал → Кабель-каналы LEGRAND → Розетки и выключатели влагозащищенной серии Plexo Legrand → Выключатели, переключатели, кнопки → Legrand 90484

Бренд:
Legrand

В наличии:
Поставка 1-3 дня при наличии

Центр. склад:
Ожидается

Оцени!

Код товара:
24273

Артикул:
90484

• Описание
• Отзывы

Описание LEGRAND 090484 Двухполюсный переключатель на 2 направления с подсветкой (сборные механизмы), 10А, серый, Plexo

Основные характеристики
Серия:	Plexo
Степень защиты:	IP66
Цвет:	серый
Количество клавиш:	1 шт.
Вид зажима проводника:	винтовые зажимы
Габариты и вес
Масса без упаковки:	0.54 кг
Общие характеристики
Количество положений:	2
Количество полюсов:	2
Цвет RAL:	RAL 7016
Наличие подсветки:	Да
Электрические характеристики
Номинальный ток:	10 А
Напряжение:	250 В

Отзывы 90484 Legrand

---

Отзывы о компании Анбик на Яндекс картах

Анбик РК на карте Москвы — Яндекс. Карты

Похожие товары

LEGRAND 069549 Кнопка экстренного отключения с возвратом поворотом на 1/4 оборота, красный/желтый, Plexo

5 599,90 ₽

^/шт

В корзину

LEGRAND 090464 Двухполюсный переключатель на 2 направления с подсветкой (моноблок), 10А, серый, Plexo

4 747,74 ₽^/шт

В корзину

LEGRAND 090462 Кнопочный выключатель 6A с подсветкой (моноблок), серый, Plexo

4 414,25 ₽^/шт

В корзину

LEGRAND 090460 Однополюсный переключатель на 2 направления, с подсветкой (моноблок), 10А, серый, Plexo

3 601,98 ₽^/шт

В корзину

LEGRAND 090482 Кнопочный выключатель 10A с подсветкой (сборные механизмы), серый, Plexo

2 873,61 ₽^/шт

В корзину

LEGRAND 090480 Однополюсный переключатель на 2 направления, с подсветкой (сборные механизмы ), 10А, серый, Plexo

2 012,24 ₽^/шт

В корзину

LEGRAND 69711 Переключатель одноклавишный на 2 направления, 10А, IP55, для накладного монтажа, серый, Plexo

1 565,76 ₽^/шт

В корзину

LEGRAND 069720 Кнопочный выключатель 10A, серый, Plexo

955,48 ₽^/шт

В корзину

LEGRAND 070727 Двухполюсный выключатель с антибактериальным покрытием, 10 AX, 250 В, белый, Plexo

918,94 ₽^/шт

В корзину

LEGRAND 069541 Кнопочный выключатель (Н.

О.+Н.З. контакты) 10 A, серый, Plexo

580,04 ₽^/шт

В корзину

LEGRAND 069611 Однополюсный переключатель на два направления 10 AX, белый, Plexo

540,14 ₽^/шт

В корзину

LEGRAND 69511 Переключатель однополюсный 10A, серый, IP55, Plexo

529,91 ₽

^/шт

В корзину

Преимущества

Комплексные поставки сетевого оборудования с честными сроками поставки.

	Срочная доставка заказа от 3 часов в г.Москва и Московской области. Собственный грузовой транспорт это оптимальное решение для доставки крупногабаритных и комплексных заказов сетевого оборудования по Москве и Московской области. Доставка в Санкт-Петербург, Ростов-на-Дону, Екатеринбург, Новосибирск, Нижний Новгород, Казань, Красноярск, Омск, Томск, Самара, Уфа, Воронеж, Пермь, Волгоград, Краснодар и другие города России и стран СНГ осуществляем через 7 транспортных компаний для доставок грузов.
	Под собственной маркой RC19 производим в России и Беларуси телекоммуникационное и кабеленесущее оборудование и поставляем под маркой RC19 товары импортированные  нами из Китая
	Два склада в Москве рядом с метро Каширская с большой номенклатурой телекоммуникационных напольных и настенных шкафов , кабельных лотков и электротехнических комплектующих. Прямые поставки из Китая модулей вентиляторных, осевых вентиляторов, стоек 19 дюймов и медных 19 дюймовых шин .
	Надежная компания с более чем 10 летним опытом работы на рынке сетевого и кабеленесущего оборудования. Весь товар сертифицирован и является подлинным.
	Ценовая политика компании с особыми скидками для торговых, монтажных и инжиниринговых организация. Исключительно интересные цены в 3 колонке для постоянных клиентов.

---

Оставить заявку

Выключатель проходной, все модели, цены, наличие, доставка по РФ

Всем, кто сталкивается с электромонтажом, приходилось слышать такой термин, как проходной выключатель. Это приспособление может использоваться для управления системой освещения или определёнными приборами из нескольких мест одновременно. Далее мы рассмотрим, как устроены проходные выключатели, какими они бывают и где чаще всего применяются.

Особенности конструкции

Такой механизм правильнее всего называть переключателем (проходным если речь идёт об управлении с двух мест). В отличие от обычного ключа, который подключается к одной электрической линии, это устройство оснащено сразу двумя «выходными» контактами. При этом такие «выходы» подключаются не к прибору, а к аналогичному переключателю (ещё одно «народное» название — проходящий выключатель).

Конечно, такая конструкция намного сложнее, чем у классического ключа. Однако она имеет очень серьёзное преимущество — проходной выключатель света позволяет управлять подключёнными к нему приборами сразу из двух мест. Для того, чтобы система освещения получала необходимое электропитание, необходимо, чтобы функциональные элементы на обоих устройствах находились в одинаковом положении. Такая схема подключения ламп нашла применение во многих местах — об этом стоит сказать подробнее.

Где применяются проходные выключатели?

Такое электромонтажное изделие нередко называют лестничным выключателем. Действительно, он обеспечивает удобство управления системой освещения сразу из двух мест, представленных основанием лестницы и её верхней точкой. Благодаря этому пользователю не придётся спускаться или подниматься, затрачивая много усилий, чтобы включить свет.

Также широко распространено название «переходный выключатель». Это приспособление может устанавливаться в длинных коридорах (переходах). За счёт этого человеку не приходится преодолевать большие расстояния для включения или отключения света. Аналогичным образом проходные выключатели устанавливаются и в больших помещениях, имеющих не менее двух выходов.

Проводной выключатель такой конструкции будет очень удобен в спальне или в гостиной. С его помощью пользователь сможет включать и отключать освещение, не вставая с кровати или дивана. Также его устанавливают в прихожих — для того, чтобы включить свет, не обязательно заходить в обуви внутрь, и не обязательно подходить вплотную к двери.

Основные разновидности

При покупке такого выключателя стоит обратить внимание на его технические характеристики, представленные напряжением и предельно допустимой силой тока. Существенное отклонение реальных показателей от разрешённых производителем может стать причиной повреждения самого электроустановочного изделия, а также подключённого к нему дорогостоящего оборудования. Стоит учитывать, что в электросети могут происходить всплески напряжения и перегрузки, поэтому лучше выбирать устройства с запасом по силе тока.

Как и обычный выключатель, такое приспособление может иметь двухполюсную конструкцию. В таком случае количество подключённых к нему проводов удваивается, поскольку оно производит расцепление фазной и нулевой линии одновременно. Подобные устройства необходимы для установки в помещениях с повышенной опасностью распространения пожара — например, с деревянной отделкой.

По типу управляющего механизма переключатели подразделяются на поворотные (роторные), клавишные и тумблерные. Наиболее распространёнными являются изделия, оснащённые клавишами — они удобны в использовании, поскольку позволяют производить отключение и выключение линии, не прикладывая к этому никаких усилий. Выключатели с двух мест, имеющие роторные и тумблерные механизмы, часто применяются в системах ретро-электрики. Кроме того, их используют в промышленных и служебных помещениях.

Электроустановочные изделия такого типа различаются и по дизайну. Они могут иметь различные цветовые решения — в том числе и имитирующие текстуру специфических материалов. Кроме того, стоит обращать внимание и на то, насколько форма и стиль устройства сочетаются с дизайном интерьера в помещении. Наконец, проходные выключатели могут иметь декоративные элементы, изготовленные из различных материалов. Несмотря на то, что пластик по-прежнему сохраняет лидирующие позиции, рамки для выключателей могут изготавливаться из ценных пород древесины, стекла, натурального и искусственного камня, а также из нержавеющей стали или цветных металлов.

Особая конструкция

В некоторых случаях функциональности описанного выше электроустановочного изделия оказывается мало. При этом установить три проходных выключателя не получится по понятной причине — такая схема будет попросту неработоспособной. Чтобы получить возможность управлять системой освещения из трёх мест одновременно, стоит использовать специальные перекрёстные выключатели — в качестве него может выступать упомянутый выше двуполюсный переключатель со специальными перемычками (как говорят, «скоммутированный по перекрёстной схеме»). Работает такой выключатель с трёх мест при условии присоединения к нему двух устройств проходного типа. Кроме того, с его помощью можно создать и систему, позволяющую включать и выключать свет одновременно из четырёх, пяти и более точек. Для этого потребуется использовать два проходных (по «краям» схемы) и ещё сколько нужно — перекрёстных.

Двунаправленный переключатель | Проекты самодельных схем

В этом посте мы узнаем о двунаправленных переключателях питания MOSFET, которые можно использовать для двунаправленного управления нагрузкой через две точки. Это просто сделать, соединив два N-канальных или P-канальных МОП-транзистора последовательно с указанной линией напряжения.

Что такое двунаправленный переключатель

Двунаправленный силовой переключатель (BPS) — это активное устройство, построенное с использованием MOSFET или IGBT, которое обеспечивает двунаправленный поток тока в обоих направлениях при включении питания и блокирует двунаправленный поток напряжения при выключении питания.

Поскольку он может проводить в обе стороны, двунаправленный переключатель можно сравнить и обозначить как обычный переключатель ВКЛ/ВЫКЛ, как показано ниже:

Здесь мы видим, что положительное напряжение приложено к точке «А» переключатель, и к точке «B» приложен отрицательный потенциал, что позволяет току течь через «A» к «B». Действие можно изменить, просто изменив полярность напряжения. Это означает, что точки «A» и «B» BPS могут использоваться как взаимозаменяемые входные/выходные клеммы.

Наилучший пример применения BPS можно увидеть во всех коммерческих конструкциях SSR на основе полевых МОП-транзисторов.

Характеристики

В силовой электронике характеристики двунаправленного переключателя (BPS) определяются как четырехквадрантный переключатель, обладающий способностью проводить положительный или отрицательный ток во включенном состоянии, а также блокировать положительный или отрицательный ток в выключенном состоянии. -состояние. Четырехквадрантная диаграмма ON/OFF для BPS показана ниже.

На приведенной выше диаграмме квадранты обозначены зеленым цветом, что указывает на состояние ВКЛ устройств независимо от полярности питающего тока или формы сигнала.

На приведенной выше диаграмме красная прямая линия указывает на то, что устройства BPS находятся в выключенном состоянии и не обеспечивают никакой проводимости независимо от полярности напряжения или формы сигнала.

Основные характеристики, которыми должен обладать BPS

• Двунаправленное коммутационное устройство должно быть легко адаптируемым, чтобы обеспечить простую и быструю передачу питания с обеих сторон, то есть между A и B и B и A.
• При использовании в приложениях постоянного тока BPS должен иметь минимальное сопротивление в состоянии (Ron) для улучшения регулирования напряжения нагрузки.
• Система BPS должна быть оснащена надлежащей схемой защиты, чтобы выдерживать внезапные броски тока при смене полярности или при относительно высоких температурах окружающей среды.

Конструкция двунаправленного переключателя

Двунаправленный переключатель состоит из последовательного соединения MOSFET или IGBT, как показано на следующих рисунках.

Здесь мы можем наблюдать три основных метода настройки двунаправленного коммутатора.

На первой диаграмме два P-канальных полевых МОП-транзистора сконфигурированы так, что их истоки соединены друг с другом спиной к спине.

На второй диаграмме показаны два N-канальных полевых МОП-транзистора, подключенных через свои истоки для реализации схемы BPS.

В третьей конфигурации два N-канальных полевых МОП-транзистора показаны подключенными сток к стоку для обеспечения предполагаемой двунаправленной проводимости.

Основные детали функционирования

Давайте рассмотрим пример второй конфигурации, в которой МОП-транзисторы соединены с их истоками спина к спине, давайте представим, что положительное напряжение подается от «А», а отрицательное — к «В», как показано ниже. :

В этом случае мы видим, что при подаче напряжения на затвор ток от «А» может течь через левый МОП-транзистор, затем через внутренний смещенный в прямом направлении диод D2 правого МОП-транзистора, и, наконец, проводимость завершается в точке «Б».

При изменении полярности напряжения с «B» на «A» МОП-транзисторы и их внутренние диоды меняют свое положение, как показано на следующем рисунке:

В приведенной выше ситуации правый МОП-транзистор BPS включается вместе с D1, который является внутренним диодом левого полевого МОП-транзистора, обеспечивает проводимость от «B» к «A».

Изготовление дискретных двунаправленных коммутаторов

Теперь давайте узнаем, как можно построить двунаправленный коммутатор с использованием дискретных компонентов для предполагаемого приложения с двусторонней коммутацией.

На следующей диаграмме показана базовая реализация BPS с использованием P-канальных МОП-транзисторов:

Использование P-канальных МОП-транзисторов

Когда точка «A» положительная, левый диод корпуса смещается в прямом направлении и проводит, а затем правый диод p -MOSFET, чтобы завершить проводимость в точке «B».

Когда точка «B» положительна, соответствующие компоненты противоположной стороны становятся активными для проводимости.

Нижний N-канальный МОП-транзистор управляет состояниями ВКЛ/ВЫКЛ устройства BPS с помощью соответствующих команд включения/выключения затвора.

Резистор и конденсатор защищают устройства БПС от возможного броска пускового тока.

Однако использование P-канальных МОП-транзисторов никогда не было идеальным способом реализации BPS из-за их высокого RDSoн. Следовательно, для компенсации нагрева и других связанных с этим факторов неэффективности могут потребоваться более крупные и дорогие устройства по сравнению с конструкцией BPS на основе N-каналов.

Использование N-канальных МОП-транзисторов

В следующем проекте мы видим идеальный способ реализации схемы BPS с использованием N-канальных МОП-транзисторов.

В этой схеме дискретного двунаправленного переключателя используются N-канальные МОП-транзисторы с встречным подключением. Этот метод требует наличия схемы внешнего драйвера для обеспечения двусторонней передачи энергии от А к В и в обратном направлении.

Диоды Шоттки BA159 используются для мультиплексирования источников питания от A и B для активации схемы подкачки заряда, чтобы подкачка заряда могла генерировать необходимое напряжение включения для N-канальных МОП-транзисторов.

Подкачивающий насос может быть построен с использованием стандартной схемы удвоения напряжения или небольшой схемы импульсного включения.

3,3 В подается для оптимального питания зарядового насоса, в то время как диоды Шоттки получают напряжение затвора непосредственно от соответствующего входа (A/B), даже если входное напряжение составляет всего 6 В. Затем эти 6 В удваиваются. зарядным насосом для затворов MOSFET.

Нижний N-канальный МОП-транзистор предназначен для управления включением/выключением двунаправленного переключателя в соответствии с требуемыми характеристиками.

Единственным недостатком использования N-канального МОП-транзистора по сравнению с ранее обсуждавшимся P-каналом являются дополнительные компоненты, которые могут занимать дополнительное место на печатной плате. Однако этот недостаток перевешивается низким R(on) полевых МОП-транзисторов и высокоэффективной проводимостью, а также дешевыми полевыми МОП-транзисторами малого размера.

Тем не менее, эта конструкция также не обеспечивает эффективной защиты от перегрева, и поэтому для приложений с высокой мощностью можно рассматривать устройства увеличенного размера.

Заключение

Двунаправленный переключатель можно довольно легко построить, используя пару встречно соединенных МОП-транзисторов. Эти переключатели могут быть реализованы для многих различных приложений, требующих двунаправленного переключения нагрузки, например, от источника переменного тока.

Каталожные номера:

TPS2595xx, от 2,7 В до 18 В, 4 A, 34 мОм eFuse с быстродействующей защитой от перенапряжения.

Устройства E-fuse

Все, что вам нужно знать

На рынке существует множество различных переключателей, каждый из которых обладает уникальными характеристиками для реализации электронных схем. Обычно они размыкают или замыкают цепь в определенных приложениях, позволяя им работать по назначению. Например, простой выключатель может быть встроен в стиральную машину, фонарик и т. д. В этом случае они могут включаться и выключаться. Теперь мы представим двунаправленный переключатель. Как следует из названия, она отличается от обычной кнопки тем, что ток течет в обоих направлениях. Прочитав эту статью, вы получите больше информации о двунаправленном коммутаторе и его возможностях. Итак, приступим!



Что такое двунаправленный переключатель



Двунаправленный переключатель питания (BPS) — это активный переключатель с возможностью двунаправленного тока во время работы. В противном случае, если он выключается, устройство, называемое четырехквадрантным переключателем, обеспечивает двунаправленную блокировку напряжения. BPS выполняет эти операции с помощью своей реализации MOSFET или IGBT.

BPS представляет собой традиционный выключатель ВКЛ/ВЫКЛ, так как ток течет в обоих направлениях. В этом случае на точку А переключателя (входной контакт) подается положительное напряжение. Между тем, точка B получает положительное напряжение, в результате чего ток течет из точки A в B. Процесс также может быть обратным за счет переключения полярности напряжения.

Устройство BPS применяется в матричных преобразователях и конструкциях SSR с реализациями MOSFET.



Характеристики



Система BPS обеспечивает исключительную надежность благодаря защите схем от коротких замыканий, пусковых токов, перегрузок и перегрева. Таким образом, устройство останется в безопасности при подключении к аккумулятору.

Устройство обеспечивает передачу энергии из точек A в B и B в A. Его характеристика гибкости гарантирует, что путь включается при активации терминала B. Конечно, это происходит, даже если на клемму А не подается напряжение.





Двунаправленный переключатель может подключаться к батарее, улучшая регулирование напряжения.



Кроме того, простой двунаправленный переключатель имеет низкое сопротивление во включенном состоянии Ron для аккумуляторных батарей. В результате улучшается стабилизация напряжения.



Конструкция простого двунаправленного переключателя



Схема двунаправленного переключателя состоит из MOSFET или IGBT, соединенных последовательно от одного конца к другому. Кроме того, их можно настроить тремя различными способами. Например, одна конфигурация может состоять из двух P-канальных МОП-транзисторов, соединенных друг с другом.

В другом варианте два N-канальных полевых МОП-транзистора соединяются крест-накрест к каждому истоку, образуя конструкцию BPS. Третья установка включает в себя подключение двух N-канальных МОП-транзисторов от одного истока стока к другому. В результате он обеспечивает возможность двунаправленной проводимости.



Принципиальная схема:





Схема двунаправленного переключателя.



Для построения схемы двунаправленного переключателя потребуются следующие компоненты:

• 50V P-Channel MOSFET – 2x
• N-канальный МОП-транзистор – 1x
• Внешний диод — 3x
• Конденсатор 0,1 мкФ – 1x
• Резистор 10K – 1x
• Резистор 10 Ом – 1x
• Печатная плата – 1x



Шаги:



Чтобы создать переключатель направления, выполните следующие шаги:



Шаг первый: 90 095



Схема символа диода.



Сначала добавьте один 50-вольтовый P-канал MOSTEF с левой стороны схемы. Затем подключите анодную клемму диода D1 к стоковому выводу полевого МОП-транзистора. Между тем, катодная клемма должна подключаться к истоку MOSFET. После этого добавьте второй P-Channel MOSFET и соедините контакт истока первого MOSFET с контактом истока второго MOSFET.



Шаг второй:



Затем добавьте диод D2, подключив вывод катода к выводу истока. Затем вставьте анодную клемму в дренажный штифт. После этого объедините первый контакт затвора MOSFET со вторым контактом затвора MOSFET. Затем интегрируйте конденсатор C1 0,1 мкФ и резистор 10 кОм, как показано на принципиальной схеме.



Шаг третий:



Наконец, добавьте в схему любой N-канальный МОП-транзистор. Затем вам нужно будет подключить резистор R2 10 Ом к стоковому выводу N-Channel MOSFET. Затем подсоедините катодную клемму диода D3 к сливному штырьку N-Channel MOSFET. Между тем, клемма анода подключается к выводу источника. После этого соедините вывод источника N-Channel MOSFET с землей.



Принцип работы:



Приложение положительного напряжения к точке A переводит диод D1 в смещенное в прямом направлении и проводящее состояние. После этого напряжение затвора проходит через диод D2 и продолжается на правый P-MOSFET, делая точку B проводящей.

Между тем, подача положительного напряжения на точку B приведет к тому, что диод D2 с прямым смещением перейдет в проводящее состояние. Кроме того, N-канальный МОП-транзистор обеспечивает возможность переключения ВКЛ/ВЫКЛ для системы BPS.

Наконец, конденсатор и резисторы защищают устройство BPS от скачков пускового тока.

Из-за своего экстремального RDson P-Channel MOSFET выделяет больше тепла. Следовательно, это может вызвать проблемы в системе BPS. Вместо этого они должны иметь более обширные и дорогие устройства по сравнению с системами BPS на основе N-Channel MOSFET.



Резюме



В целом двунаправленное переключающее устройство позволяет току течь из точки A в точку B в цепи. Конечно, эту настройку можно поменять местами, что означает, что на любую клемму подается напряжение. В этом случае это не повлияет на его общую производительность. Кроме того, двунаправленный переключатель обеспечивает превосходную защиту схемы от пускового тока, коротких замыканий, перегрузок и перегрева.
