Переключатели фаз: назначение, принцип работы и особенности выбора — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Что такое переключатель фаз и для чего он нужен. Как работает это устройство. На какие параметры обратить внимание при выборе переключателя фаз. Какие бывают виды переключателей фаз. Где применяются переключатели фаз.

Содержание

Что такое переключатель фаз и зачем он нужен

Переключатель фаз — это устройство, которое автоматически или вручную переключает нагрузку между разными фазами трехфазной электросети. Его основная задача — обеспечить бесперебойное электропитание оборудования при проблемах с напряжением на одной из фаз.

Зачем нужен переключатель фаз? Есть несколько основных причин его использования:

Защита оборудования от перепадов напряжения и отключений электроэнергии
Обеспечение непрерывной работы важных электроприборов и систем
Повышение надежности электроснабжения
Автоматизация процесса переключения между фазами

Особенно актуально применение переключателей фаз на производстве, в медицинских учреждениях, в системах безопасности и видеонаблюдения, для бесперебойной работы отопительных котлов в частных домах.

Принцип работы переключателя фаз

Как работает переключатель фаз? Принцип его действия достаточно прост:

Устройство постоянно контролирует напряжение на всех трех фазах электросети
При падении напряжения на рабочей фазе ниже заданного уровня происходит переключение на резервную фазу с нормальным напряжением
Когда напряжение на основной фазе восстанавливается, нагрузка снова переключается на нее

Весь процесс переключения происходит автоматически и занимает доли секунды. Это позволяет избежать сбоев в работе оборудования при кратковременных проблемах с электроснабжением.

Виды переключателей фаз

Существует несколько основных видов переключателей фаз:

По способу управления:

Механические (ручные) — переключение осуществляется вручную
Автоматические — работают без участия человека

Электронные — наиболее современный вид с микропроцессорным управлением

По количеству фаз:

Двухфазные — переключают между двумя фазами
Трехфазные — могут переключаться между тремя фазами

Наиболее распространены на сегодняшний день автоматические трехфазные переключатели с электронным управлением. Они обеспечивают максимальную надежность и не требуют постоянного контроля.

Основные параметры переключателей фаз

При выборе переключателя фаз следует обратить внимание на следующие важные параметры:

Номинальный ток — должен соответствовать току нагрузки
Номинальное напряжение — обычно 220/380 В
Время переключения — от долей секунды до нескольких секунд
Гистерезис по напряжению — разница между напряжением отключения и включения
Задержка включения — защита от частых переключений
Диапазон регулировки порогов срабатывания

Также важно обратить внимание на наличие индикации режимов работы, возможность настройки параметров, качество исполнения и надежность устройства.

Где применяются переключатели фаз

Основные сферы применения переключателей фаз:

Промышленные предприятия — для защиты производственного оборудования
Медицинские учреждения — бесперебойное питание жизненно важных систем
Системы безопасности и видеонаблюдения
Котельные и системы отопления
Серверные и центры обработки данных
Торговые центры и супермаркеты
Частные дома с трехфазным вводом

В целом, переключатели фаз востребованы везде, где необходимо обеспечить надежное и бесперебойное электроснабжение ответственных потребителей.

Как выбрать переключатель фаз

При выборе переключателя фаз следует учитывать следующие рекомендации:

Определите необходимый номинальный ток устройства
Выберите тип переключателя — автоматический или ручной
Обратите внимание на время переключения
Проверьте диапазон настройки порогов срабатывания
Оцените функциональность и удобство управления
Изучите отзывы о надежности конкретной модели
Сравните цены у разных производителей

Для большинства бытовых применений оптимальным выбором будет автоматический трехфазный переключатель с номинальным током 25-40 А и временем переключения до 1 секунды.

Особенности монтажа и подключения

Монтаж и подключение переключателя фаз должны выполняться квалифицированным электриком. Основные моменты, на которые следует обратить внимание:

Переключатель устанавливается в электрощите на DIN-рейку
Перед переключателем обязательно устанавливается автоматический выключатель
Необходимо правильно подключить входные и выходные цепи согласно схеме

Важно соблюдать правильность подключения нулевого провода
После монтажа нужно настроить пороги срабатывания устройства

При самостоятельном подключении есть риск ошибок, которые могут привести к выходу оборудования из строя. Поэтому рекомендуется доверить эту работу профессионалам.

Ведущие производители переключателей фаз

На рынке представлено множество производителей переключателей фаз. Наиболее известные и надежные бренды:

ABB (Швейцария-Швеция)
Schneider Electric (Франция)
Siemens (Германия)
Legrand (Франция)
DigiTOP (Украина)
KIPPRIBOR (Россия)
Новатек-Электро (Украина)

При выборе производителя стоит ориентироваться на репутацию бренда, наличие сертификатов качества, гарантийные обязательства и доступность сервисного обслуживания.

устройство, принцип работы, схема подключения

Бесперебойная работа электрических приборов всегда является актуальной задачей для электриков и специалистов в области энергоснабжения. Требования бесперебойной работы предъявляются на производстве, в медучреждениях, охранных комплексах и дома. Такое требование можно выполнить разными способами: используя автоматический ввод резерва (АВР) с дополнительной линии, АВР с блоками бесперебойного питания либо переключатель фаз. Первый вариант чаще всего используется в трёхфазных установках, второй и третий и в однофазных. По сути, переключатель между фазами — это АВР, где дополнительные линии берутся с одной из двух незадействованных фаз обычной трёхфазной сети. Однако, это сказано в обобщенном виде, давайте рассмотрим подробнее устройство и принцип работы переключателя фаз.

Устройство и принцип работы
Как выбрать переключатель фаз
Область применения
Схема подключения

Устройство и принцип работы

Переключатель фаз – это устройство, которое подключает вместо основной фазы любую другую, в которой напряжение ближе к норме, когда на основной линии питание пропадает или выходит за установленные пределы. Если вы еще не поняли, для чего нужен этот прибор, давайте рассмотрим подробнее.

Из определения следует, что на вводные клеммы переключателя фаз поступает трёхфазное питание, а выходит из него одна, качество напряжения которой ближе всех к норме. Само переключение происходит при скачках, просадках или полном исчезновении основной. Выбор основной линии осуществляется в зависимости от конкретного варианта. Отсюда следует ограничение – работать переключатель фаз должен в трёхфазной сети. Он может быть использован и для генератора, но тогда, нужно продумать, как сформировать управляющий импульс для его запуска. Аппарат может быть ручным и автоматическим.

Принцип работы заключается в переборе линий, до момента нахождения той, у которой оптимальные параметры с помощью переключения группы реле микроконтроллером.

Кроме автоматических переключателей фаз часто встречаются и ручные варианты. Ручной переключатель представляет собой 3-х позиционный кулачковый переключатель, иногда его называют «пакетник». При этом встречается в продаже и 2-х позиционный и 4-х позиционный переключатель в зависимости от потребностей потребителя.

Маломощные механические модели переключателей нужны не для коммутации нагрузки, а для переключения измеряемой вольтметром линии. Порядок переключения может отличаться, например 0-1-0-2-0-3, где 0 – отключены все фазы, а 1,2 и 3 – это номер выбранной линии. Мощные модели удобно использовать для реверса двигателя или подключения нагрузки, можно производить переключения под напряжением.

Будьте внимательны переключатель на 3 положения не факт, что будет переключать три фазы, возможно, его позиции – 1-0-2, т.е. первая пара контактов замкнута, отключено и вторая пара контактов. Ознакомьтесь с документацией на него и проверьте схему переключений, если документации нет – проверить можно обычной прозвонкой.

Как выбрать переключатель фаз

Мы рассмотрели, как работает переключатель фаз, теперь давайте узнаем, на что нужно смотреть при выборе автоматических моделей. Кроме силовых параметров в ПФ добавляют функции, которые упрощают процесс настройки и эксплуатации.

Первое и самое главное – это ток. Чтобы переключатель фаз подошёл к вашей системе электроснабжения, главный критерий, на который нужно смотреть при выборе – это допустимый ток. Не стоит покупать аппарат, ток которого превышает номинальный ток вводного автомата. Хотя и селективность защиты должна обеспечить безопасный режим работы, но не будет лишним привести электросеть в соответствие по допустимому току и мощности.

Второй параметр – возможность регулировки. На дешевых переключателях вообще нет возможности выставить величину минимального и максимального напряжения в электропитающей сети, при котором происходит переключение, выбор приоритетной фазы. Минимальный набор регулировок – это установка минимального напряжения, при котором могут работать приборы, максимального. В более совершенных моделях можно отрегулировать время, через которое нужно попытаться перейти на основную фазу и прочие настройки.

Третий параметр – способ отображения и индикации. В более простых моделях имеется светодиодная индикация, обычно по одному светодиоду на фазу и дополнительный индикатор «АВАРИЯ». Когда линия в норме и к ней подключена нагрузка, соответствующий светодиод горит, например, зеленым цветом, когда линия в норме, но она находится в резерве – светодиод мерцает, когда по всем линиям имеются проблемы – горит индикатор «АВАРИЯ». В более продвинутых моделях установлен семисегментный индикатор или LCD дисплей. Назначение индикаторов: отображать величину напряжения, параметры настроек, включенную и приоритетную фазу. Наименее наглядный способ индикации – отдельные светодиоды, а самый очевидный – ЖК-дисплей.

Четвертый параметр – функционал. Простейший ПФ имеет набор предустановленных параметров питающей сети, принятых за норму, и стремится придерживаться их. Но каждый электроприбор требует индивидуальный подход к питанию, обычно это 220 +/- 10% В, а в некоторых случаях допуск может быть увеличен, или наоборот – уменьшен. В более продвинутых моделях эти величины устанавливаются путем поворачивания винтов или ручек в нужное положение, согласно градуировке. Самые функциональные – это модели с дисплеем и сенсорным управлением. При этом не стоит считать, что чем проще – тем хуже, часто не стоит переплачивать деньги за функции, которые не пригодятся.

Если мощности вашего переключателя не хватает для обеспечения нужд, решить эту проблему можно двумя способами:

Купить переключатель, рассчитанный на больший ток.
Установить электромеханический коммутатор так, чтобы к выходным клеммам переключателя фаз была подключена катушка пускателя или контактора. Таким образом, вся нагрузка ляжет на силовые контакты последнего.

Область применения

Повторимся, что прежде чем заказать переключатель, вы должны знать – для его работы нужно 3 фазы. Резервные линии берутся именно с дополнительных фаз. Между фазами напряжение 380 Вольт, его называют «линейное», а между фазой и нулем 220 Вольт, его называют «фазным». Они связаны между собой, но в пределах этой статьи мы не будем углубляться в основы электротехники. Главное чтобы вы поняли, что для подключения к электросетям нужно наличие трёхфазной сети именно 380 Вольт.

Как уже было сказано, применяется этот прибор для подключения резервной линии. Это работает только в том случае, если одна из фаз трансформатора перегружена или произошел перекос. В случаях, когда на ввод трансформатор поступает «плохое» напряжение нужен автоматический ввод резерва с другой линии, переключатель фаз в этой ситуации не поможет.

Питание установок с непрерывным режимом работы осуществляется от переключателя фаз. Предлагаю рассмотреть область применения в наглядных примерах.

В медицине:

аппараты жизнеобеспечения;
холодильники с лекарствами в аптеках;

На производстве и в офисах:

средства автоматизации;
управляющая и аппаратура отслеживающая, записывающая сигналы;
средства связи, стационарные радиостанции, диспетчерское оборудование;
системы вентиляции;

В доме:

газовый котел;
система охраны;
видеонаблюдение;
система «умный дом»;

Схема подключения

После покупки у вас может возникнуть трудности с тем, как подключить переключатель фаз. Если у вас нет опыта работы с электричеством, лучше не стоит пробовать, так как вам придется работать с высоким напряжением в трёхфазной сети – 380 Вольт. Кроме того неправильное использование и подключение подобного оборудования может привести к замыканию между фазами.

Переключатель фаз – это модульный прибор, который устанавливается в щиток на объекте на дин рейку. Перед ним устанавливается трёхфазный автоматический выключатель. После монтажа первичной цепи переходим к выходным. Но как подключить вторичные цепи зависит от модели переключателя. Схема подключения обязательно указывается в техническом паспорте или другой подобной документации и может отличаться от производителя к производителю.

Напоследок рекомендуем просмотреть видео, на котором более подробно рассказывается, что такое переключатель фаз и как его подключить в щитке:

Переключатель фаз – бюджетный способ повысит стабильность подачи электроэнергии, особенно актуально это может быть за городом в коттедже, в дачном поселке, где обычно бывают перебои с электричеством. Мы рассказали о том, как подключить и где установить, а также обо всех параметрах таких устройств. Выбор бесперебойной подачи остаётся за вами исходя из потребностей и бюджета.

Переключатели фаз – что это такое и как работает [ Статья ]

Обновлена: 20 Января 2022 395 0

Поделиться с друзьями

Содержание статьи

Устройство и принцип действия
Основные разновидности
Подключение и настройка
Сферы применения
Популярные торговые марки
Рекомендации по выбору

Переключатель фаз – это устройство, интегрированное в электрическую схему и подключающее вместо основной фазы дополнительную. Основная фаза (нулевая, приоритетная) – это провод, соединенный с заземленным прибором, вырабатывающим энергию (генератором или трансформатором). На этом проводе напряжение тока может колебаться в силу очень многих факторов, но конечные устройства, потребляющие энергию, не рассчитаны на скачки напряжения.

Чтобы выровнять этот параметр, в схему заводят переключатель фаз, подсоединяющий резервный провод, ток на котором больше соответствует нормативным характеристикам энергопотребляющих приборов. Если резервных проводов (то есть фаз) более одного, выбирается тот, напряжение на котором ближе к искомым (стандартным, нормальным) значениям. Такие устройства называют также реле контроля фаз или переключателем напряжений.

Переключатели напряжения нормализуют работу локальной электрической сети и повышают безопасность ее эксплуатации, снижают риски замыканий и возгораний. Выравнивание напряжения, подаваемого на конечные приборы, потребляющие электроэнергию, делает их поломки более редкими и продлевает срок их службы. Реле контроля фаз используют при организации системы автономного снабжения электрической энергией с помощью генераторов.

Устройство и принцип действия

Внешне переключатель напряжения представляет собой прибор в белом или светло-сером корпусе, как правило, из тугоплавких синтетических полимеров (термостойких пластиков). На корпусе есть гнезда для подсоединения проводов, светодиоды индикации, окошки со значениями рабочих параметров, в первую очередь – напряжения на каждой фазе. На корпусе также находятся кнопки управления. Если переключатель фаз электронный, на корпусе будет жидкокристаллический дисплей и, возможно, даже сенсорная панель управления.

Главный внутренний элемент устройства – электромагнитное реле, которое осуществляет контроль за переключением между фазами. Очень часто, в том числе в этом тексте, реле используется как синоним переключателя. Строго говоря, реле – это только часть переключателя фаз (напряжения). Большинство современных моделей электронные, поэтому реле управляет микроконтроллер. Он посылает ему электромагнитный сигнал, на который реле реагирует размыканием приоритетного соединения в электрической цепи с одновременным замыканием альтернативного.

Основные разновидности

По способу управления традиционно различают ручные (механические) и автоматические переключатели напряжения. Сейчас также появились электронные подвиды автоматических.

Механическое (ручное) реле. Вручную выбирается нужный режим и устанавливаются рабочие параметры. Такие приборы требуют постоянного контроля человеком, который разбирается в электротехнических вопросах. В этом их главный недостаток. Кроме того, механические реле менее точны и чувствительны. Но при этом более компакты, устойчивы к перегрузкам, в некоторых схемах могут работать как выключатели. Они также дешевле.
Автоматическое реле. Нужные параметры, оптимальный режим и необходимая фаза выбираются прибором самостоятельно, на основании предустановленных настроек. Также автоматически происходит переключение с основной (приоритетной) на запасную фазу и обратно. Приборы более точные и чувствительные, не требуют постоянного человеческого контроля. Внутренняя блокировка практически исключает залипание контактов реле.
Электронное (цифровое) реле. Наиболее современный частный случай автоматических переключателей. Оснащен цифровым блоком управления в виде микроконтроллера. Это миниатюрная компьютерная схема, которая позволяет устройству анализировать актуальные значения параметров тока, выявлять превышение пороговых значений, переключать фазу и возвращаться на приоритетную. Данные выводятся на жидкокристаллический дисплей.

Другая классификация переключателей напряжения делит их на двух- и трехфазные: по количеству проводов, между которыми возможно переключение в рамках одной электрической схемы (цепи).

Однофазные реле. Это самая простая схема, состоящая из приоритетной (основной) фазы и одной дополнительной. Соответственно, прибор при выходе напряжения из нормального диапазона на одном проводе просто переключает цепь на другой. При нормализации фазы, выбранной в качестве приоритетной, реле переключается обратно. Если напряжение скачет на обоих проводах, выбирается тот, где оно скачет меньше. Это минус двухфазных реле.
Трехфазные реле. Наиболее оптимальная в плане безопасности и надежности схема. Она включает основную (приоритетную) фазу и три дополнительных. Соответственно, устройство может выбирать тот из трех страховочных проводов, напряжение на котором ближе всего к нормальному. Если стандартный вольтаж не восстановится на основном проводе, а на одном дополнительном тоже выйдет за рамки, остается выбор между двумя запасными фазами.

Переключатель, выбирающий между тремя фазами, конечно, надежней, чем прибор, работающий по принципу «или – или». Но трехфазная система содержит большее число проводов, поэтому более громоздка и дорогостояща, рассчитана на производства. В жилых домах, включая многоквартирные, чаще всего используется система с двумя фазами (нулевой приоритетной и запасной).

Подключение и настройка

Прежде всего, не стоит подключать реле контроля фаз самостоятельно, так как напряжение в сети может доходить до 380 вольт. Это серьезная процедура, ее должен выполнять профессиональный электрик с соответствующей подготовкой. Любая ошибка чревата замыканиями, сбоями в работе и, в крайнем случае, возгоранием – а значит, финансовыми и юридическими последствиями.

Конкретная схема подключения реле контроля фаз зависит от модели и ее характеристик. Как правило, такая схема указана в технической документации устройства. Она может довольно сильно отличаться у разных производителей. В целом, прибор монтируют в электрическом щитке на омегаобразную DIN-рейку. А перед ним по электрической цепи ставят автоматический выключатель.

После установки прибора необходимо его настроить и выставить требуемые параметры работы:

выбрать приоритетную фазу, которая будет подключена по умолчанию в общем случае;
установить минимальное и максимальное значения напряжения, при которых необходимо переключиться на другую фазу;
задержку возврата – время, после которого прибор вернется на приоритетную фазу.

В большинстве моделей имеются заводские настройки, предустановленные параметры. Если они вас устраивают, менять ничего не нужно. Если вам нужны другие значения отдельных установок, их можно скорректировать с помощью кнопок увеличения и уменьшения. Если заводские настройки не устраивают вас полностью, многие реле контроля фаз оснащены кнопкой полного их сброса.

Сферы применения

Можно обозначит три основные сферы, в которых применяют переключатели тока и напряжения:

Жилые дома (частные и многоквартирные). В городских кондоминиумах реле контроля фаз используют в централизованных системах энергоснабжения. В частных домах устройства позволяют контролировать работу автономных котельных, систем видеонаблюдения, охраны и сигнализации, функционирование локальных сетей снабжения электрической энергией.
Производственные и офисные сооружения. В этом сегменте переключатели нужны для создания систем автоматизации технологических процессов. В общем случае – для работы вентиляционных и вообще климатических аппаратов. А также диспетчерского оборудования, средств связи, удаленного управления, промышленных систем безопасности и слежения.
Медицинские и смежные учреждения. О них скажем отдельно, потому что стабильное обеспечение их током подчас буквально составляет вопрос жизни и смерти. Оборудование, поддерживающее жизненно важные функции тяжелых пациентов, не должно отключаться ни на минуту. Некоторые виды лекарств и биоматериалы следует хранить в холодильниках и т. п.

Отдельно упомянем применение переключателей в системах «Умный дом». Поскольку в таких домах вся техника управляется централизованно через компьютерные программы, обеспечение бесперебойного питания, можно сказать, жизненно важно. Поэтому в подобных системах от реле контроля фаз зависит стабильная и безопасная работа всех приборов и инженерных сетей дома.

Была ли статья полезна?

Да

Нет

Оцените статью

Что вам не понравилось?

Другие материалы по теме

Анатолий Мельник

Специалист в области радиоэлектроники и электронных компонентов. Консультант по подбору деталей в компании РадиоЭлемент.

Для чего нужен переключатель фаз © Геостарт

Рубрика: Ремонт и инженерка

Любой электрик понимает, что в ситуациях, когда электроустановка 380V разделено на три цепи по 220 V, то всегда есть опасность, что одна из линий может пропасть по разным причинам, причем, это касается не только промышленного, но и частного сектора. Такая поломка легко устраняется перебрасыванием одной из цепей на другую фазу, но на это потребуется, как минимум, несколько минут, а для производственных мощностей такая пауза порой недопустима. Следовательно, для бесперебойного обеспечения электроэнергией всей электроустановки понадобится переключатель фаз, который может быть автоматическим или ручным.

Переключатели фаз

На сегодняшний день потребление электроэнергии во всем мире многократно увеличилось, причем такой скачок произошел довольно-таки резко и в основном приходится на наше XXI столетие. В связи с этим напряжение 380 V начали подавать не только на предприятия, но и в частные дома, где используются мощные бытовые приборы (в основном, это котлы отопления) или какое-либо оборудование (пилорама, токарный или фрезерный станок и т.п.).

Безусловно, в любой ситуации очень удобно использовать переключатели фаз, которые функционируют в разном режиме:

Ручной переключатель фаз, где рабочий режим задается вручную. В данном случае качество работы напрямую связано со стабильностью подаваемого напряжения на фазах. При помощи такого механичесского устройства выбирается наиболее оптимальная фаза для питания той или иной цепи в электроустановке.
Автоматический электронный переключатель фаз срабатывает без участия человека, ориентируясь на показатели напряжения той или иной фазы. То есть, когда одна из цепей электроустановки не в состоянии справится с нагрузкой, то микропроцессор сам выбирает оптимальную фазу и подает питание от нее.

Принцип работы

Если обобщить, то функции всех переключателей фаз заключаются в переводе подключения с линии, которая не тянет нужную нагрузку на фазу, которая более всего подходит по параметрам к номинальному показателю. Также такой переключатель отвечает за отключение той или иной цепи электроустановки при скачках напряжения, что защитит электроприборы от критических нагрузок.

Принцип действия, по которому работает ручной или автоматический переключатель, заключается в следующем: к устройству подключается четыре провода от 380 V, где общий ноль и каждая из трех фаз подаются на отдельные клеммы и на выходе они разделяются. То есть, потребитель получает три цепи с общим нулем, каждая из которых не зависит от другой. Но переключатель активируется в том случае, когда на одной из фаз происходит отключение, скачок или просадка напряжения – это является поводом для автоматического или ручного перевода цепи на другую клемму.

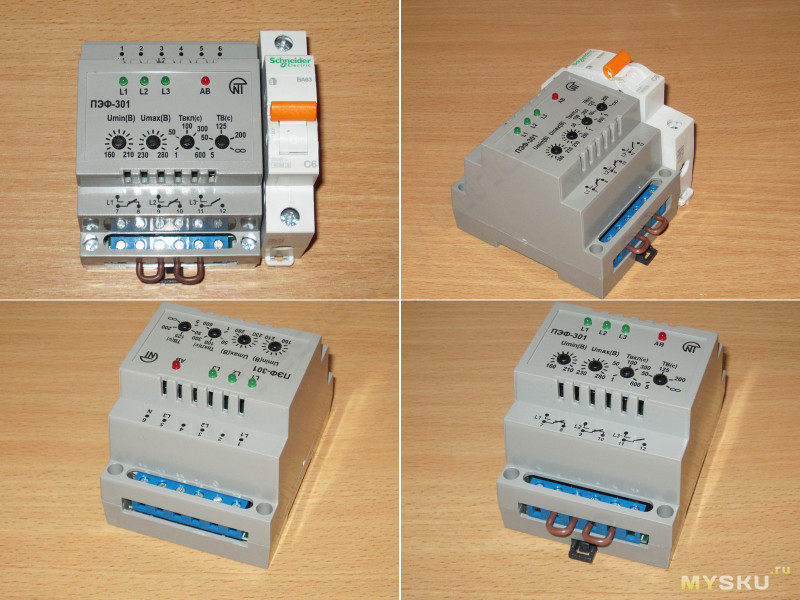

Если говорить об автоматике на примере электронного прибора ПЭФ-301, то его функции заключаются в тестировании линий до тех пор, пока не будет выявлена фаза с оптимальным номинальным напряжением. В электронных установках за это отвечает микроконтроллер, интегрированный в схему – он руководит группой реле, находящейся внутри корпуса.

Переключатель фаз ручного типа зачастую называют пакетником – он представляет собой механическое кулачковое устройство, где тумблер можно переводить на одну из трех возможных позиций. То есть, при отключении, скачке или просадке напряжения перевести питание линии от другой фазы можно вручную, путем поворота тумблера. Такой вариант используется в тех случаях, если пользователь разбирается в электрике, но для неосведомленных пользователей лучше устанавливать автоматические переключатели.

Выбор оборудования

При выборе электронного автоматического трехфазного переключателя в обязательном порядке нужно обратить внимание на технические параметры данного прибора:

Прежде всего, следует обратить внимание на то, чтобы параметры переключателя фаз соответствовали параметрам вводного тока, эти показатели определяют силу тока (A), напряжение (U) и сопротивление (Om или Ω). Ни в коем случае не используйте прибор, у которого эти параметры ниже, нежели у подаваемого вводного тока.
В современных ПФ заложены дополнительные функции. Это регулировка минимального и максимального напряжения до момента переключения, а также наличие таймера, который допускает перебои с напряжением в пределах заданного времени, после чего происходит переключение на оптимальную фазу. В бюджетных модификациях ПФ такие усовершенствования не предусмотрены.
Современные модели ПФ, помимо сегментного индикатора, оборудованы LCD дисплеем, отображающим главные показатели настроек, куда включается величина напряжения тока и номер фазы, подключенной в реальном времени.

Примечание: между промышленными и бытовыми автоматическими ПФ имеются существенные различия по разным техническим характеристикам – на это обязательно нужно обращать внимание.

Подключение ПФ

Предупреждение! Сразу следует отметить, что после приобретения переключателя фаз, даже в том случае, если вы придерживались всех рекомендаций по определению технических характеристик прибора, не спешите с его установкой. Этим должен заниматься специалист, у которого есть соответствующее образование и опыт. В противном случае вы рискуете спровоцировать межфазное замыкание, что может угрожать здоровью и даже жизни людей!

Переключатель фаз представляет собой отдельный модуль и устанавливается исключительно в щитовом шкафу на металлическую din рейку. Перед этим прибором по цепи 380 V должна быть смонтирована защитная автоматика – как правило, производитель фазового переключателя в сопроводительных документах, а иногда и на самом приборе, распечатывает схему его подключения.

Для примера можно рассмотреть, как подключается ПФ DigiTOP PS-63A, который может применяться для цепи с напряжением ≈220 V или для четырехпроводной цепи ≈380 V как для промышленных, так и для бытовых потребностей. У данного прибора есть микроконтроллер, предназначенный для регулировки напряжения, которое отражается на индикаторе (для каждой фазы предусмотрен отдельный показатель), а выход на нагрузку осуществляется через реле.

Прибор ПФ функционирует, благодаря контролю над каждой фазой – если вы нажмете на кнопку (их видно на фото вверху), то отобразятся показатели допустимого предела напряжения, при котором происходит отключение питания, то есть, данная цепь будет обесточена и переведена на другую фазу. Если вы заметили, то на приборе есть два ряда кнопок, следовательно, при помощи верхнего ряда будет отображаться максимальный предел, а при помощи нижнего – минимальный предел напряжения для переключения на другую фазу.

Для функционирования переключателя вам нужно:

определить и указать приоритетную фазу;
установить верхний (230-250 V) и нижний порог (150-170 V), а также секундный таймер задержки переключения на оптимальную фазу;
установить секундный таймер задержки для возврата на предыдущую фазу.

Примечание: задавать самостоятельно такие параметры вам совсем необязательно – вы можете сбросить их на заводские настройки специальной кнопкой.

Сфера применения фазовых переключателей

Если говорить о сферах применения фазных переключателей, то чаще всего данные приборы используются на частных, промышленных, военных и медицинских объектах для запуска и переключения резервного питания вместо основного. Представьте себе такую ситуацию: в какой-то больнице врач проводит операцию и в это время линия обесточивается – если сразу не будет подключено резервное питание от генератора или аккумуляторов, то это может обернуться летальным исходом для пациента – картина получается совсем не оптимальной. Также в медицинских учреждениях бесперебойное питание необходимо для обеспечения холодильных агрегатов, где хранятся медицинские препараты и для аппаратов жизнеобеспечения в реанимации.

Такие переключатели в совокупности с резервными генераторами могут использоваться в офисах, учебных заведениях, супермаркетах, торговых центрах, кинотеатрах и других объектах с большим показателем посещаемости. В бытовых условиях (для частного дома) схемы ПФ с резервом применяются для бесперебойного питания газовых и электрических котлов отопления, видеонаблюдения за помещением и участком, охранных систем сигнализации и для комплексов Smart home system (системы умного дома).

Заключение

Теперь дайте подытожим, какие бонусы можно получить при установке ручного или лучше автоматического фазного переключателя. Например, если у вас большой загородный дом, вы можете установить трехфазный электрокотел, а остальные линии подключить через ПФ по одной фазе. Кроме того, вы сможете обезопасить все электроприборы от скачков и просадки напряжения, что будет содействовать правильной работе оборудования и увеличению рабочего ресурса.

автор

Лаптев Степан
