Переключатели. Кулисные переключатели: виды, характеристики и применение

Что такое кулисные переключатели. Какие бывают типы кулисных переключателей. Каковы основные характеристики кулисных переключателей. Где применяются кулисные переключатели. Как выбрать подходящий кулисный переключатель.

Что такое кулисные переключатели и зачем они нужны

Кулисные переключатели — это электромеханические устройства для коммутации электрических цепей. Их главное отличие от кнопочных выключателей — наличие подвижной кулисы, положение которой четко показывает текущее состояние переключателя.

Основные преимущества кулисных переключателей:

• Удобство визуального контроля положения без дополнительной индикации
• Возможность фиксации в определенных положениях
• Высокая надежность и долговечность
• Простота монтажа и подключения
• Компактные размеры

Благодаря этим качествам кулисные переключатели широко применяются в промышленном оборудовании, на транспорте, в бытовой технике и электронике.

Основные типы кулисных переключателей

По конструкции и функциональности кулисные переключатели делятся на несколько основных типов:

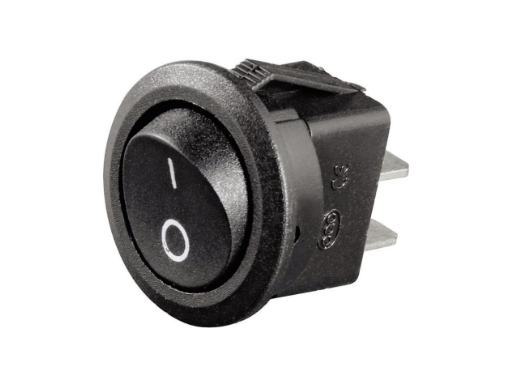

1. Двухпозиционные переключатели

Имеют два фиксированных положения кулисы — «включено» и «выключено». Используются для простого включения/выключения оборудования.

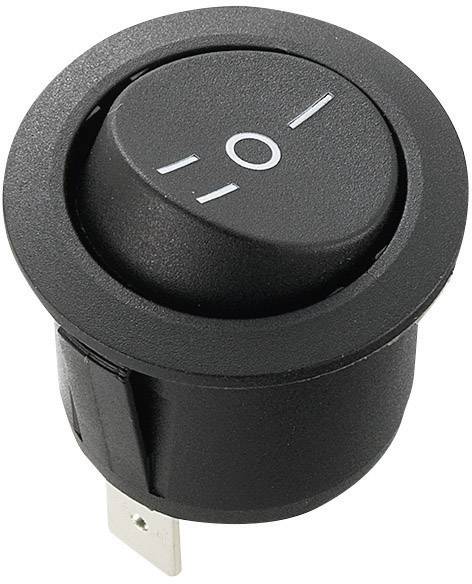

2. Трехпозиционные переключатели

Кулиса может фиксироваться в трех положениях, например «вкл I — выкл — вкл II». Позволяют управлять более сложными режимами работы.

3. Переключатели с подсветкой

Оснащены встроенной светодиодной подсветкой для индикации текущего состояния. Удобны при работе в условиях недостаточной освещенности.

4. Переключатели с возвратом

Кулиса автоматически возвращается в исходное положение после отпускания. Применяются для кратковременных переключений.

Выбор конкретного типа зависит от требований к функциональности и условий эксплуатации переключателя.

Ключевые характеристики кулисных переключателей

При выборе кулисного переключателя важно учитывать следующие основные параметры:

• Номинальный ток и напряжение
• Количество и тип контактов (НО, НЗ)
• Механический и электрический ресурс
• Степень защиты корпуса (IP)
• Диапазон рабочих температур
• Материал корпуса и контактов
• Способ монтажа (панельный, печатный и т.д.)

Например, для промышленного применения обычно требуются переключатели с высокой степенью защиты (IP65 и выше) и расширенным температурным диапазоном. А для бытовой техники важнее компактность и эстетичный внешний вид.

Области применения кулисных переключателей

Благодаря своей универсальности кулисные переключатели находят применение во многих отраслях:

Промышленное оборудование

В станках, конвейерах, прессах кулисные переключатели используются для управления режимами работы, выбора направления вращения двигателей и т.д.

Транспорт

В автомобилях, самолетах, локомотивах переключатели применяются в системах освещения, климат-контроля, управления различными узлами.

Бытовая техника

Кулисными переключателями оснащаются кухонные комбайны, пылесосы, кондиционеры и другая бытовая техника для выбора режимов работы.

Электроника

В аудио/видео технике, компьютерной периферии переключатели используются для включения питания, переключения входов/выходов и других функций.

Как правильно выбрать кулисный переключатель

При выборе кулисного переключателя следует учитывать следующие факторы:

1. Требуемая функциональность (количество положений, наличие фиксации)
2. Электрические параметры схемы (ток, напряжение)
3. Условия эксплуатации (температура, влажность, вибрации)
4. Способ монтажа и габаритные ограничения
5. Необходимость дополнительных функций (подсветка, защита от случайного включения)

Важно также обращать внимание на качество и надежность производителя. Ведущими брендами в производстве кулисных переключателей являются Apem, EMAS, Arcolectric, NKK Switches.

Монтаж и подключение кулисных переключателей

Правильный монтаж кулисного переключателя критически важен для его надежной работы. Основные рекомендации:

• Строго соблюдать размеры монтажного отверстия
• Использовать специальные уплотнители для обеспечения герметичности
• Не превышать максимальный момент затяжки гаек крепления
• Применять провода соответствующего сечения
• Защищать выводы от механических напряжений

При подключении важно учитывать схему коммутации контактов и не допускать превышения номинальных электрических параметров переключателя.

Техническое обслуживание кулисных переключателей

Хотя кулисные переключатели отличаются высокой надежностью, для обеспечения длительной безотказной работы рекомендуется:

• Периодически проверять надежность крепления и подключения
• Очищать от пыли и загрязнений
• Контролировать отсутствие механических повреждений
• Смазывать подвижные части (если предусмотрено конструкцией)
• Своевременно заменять переключатели с выработанным ресурсом

При правильной эксплуатации и обслуживании современные кулисные переключатели способны надежно работать в течение многих лет.

Кулисные переключатели Apem



Использование кнопочных модулей для коммутации электрических цепей не всегда удобно ввиду трудностей визуального контроля положения, особенно, если нет световой индикации на кнопках. В условиях, где требуется постоянный визуальный контроль положения, используются кулисные переключатели. Принцип их работы не отличается от кнопочных, но при этом сразу видно, в каком положении стоит переключатель.

Существуют двухпозиционные (вкл/выкл) и трехпозиционные (вклI/выкл/вклII) устройства, применение того или иного типа переключателя обуславливается требованием к управлению работой электрооборудования или схемы автоматизации и мониторинга. Корпус переключателей и кулиса управления изготавливаются из высококачественного диэлектрического материала, который устойчив к воздействию значительных механических нагрузок в заданном диапазоне температур.



Серия		Основные характеристики	Материал	Механические характеристики	PDF
SMT TR		Миниатюрный кулисный переключатель в однополюсной конфигурации Волновая пайка Макс. ток / напряжение с резистивной нагрузкой: 0.4 А 20 В AC или DC Защищен от электростатических разрядов (ESD) до 10 кВ   Возможность установки в панель	Корпус: 4/6UL94-V0, высокотемпературный термопласт Кулиса: высокотемпературный термопласт Контакты: позолоченная латунь Клеммы: латунь, покрытая оловом, поверх слоя никеля	Рабочая температура: от -40º C до 85º C Испытание на влагостойкость: EC 512-4 Срок службы при полной нагрузке для: 2 позиционных переключателей: 60000 циклов 3 позиционных переключателей: 30000 циклов Ударопрочность: 50 g ( IEC 512-4)
TR		Сверхминиатюрный кулисный переключатель в однополюсной и двухполюсной конфигурации Большое различие контактных материалов Одинаковая схема установки на ПП, что и у миниатюрных переключателей TL, TP и TG Волновая пайка Макс. ток / напряжение с резистивной нагрузкой: позолоченные контакты: 0,4 А 20 В AC или DC посеребренные контакты: 0,5 A 48 В AC или DC	Корпус: ПБТ Кулиса: полиамид Контакты и клеммы: позолоченная латунь (стандарт.) посеребренная латунь позолоченная латунь (1.27 микрон)	Рабочая температура: от -30º C до 85º C Испытание на влагостойкость: 21 день при 95 % ОВ (NFC 20-603 — IEC 68-2-3)
S-SR		Кулисный переключатель в однополюсной и двухполюсной конфигурации Возможность установки в панель Одобрено UL Вывод клемм сбоку или снизу Макс. ток / напряжение с резистивной нагрузкой: позолоченные контакты: 0,4 А 20 В AC или DC посеребренные и серебряные контакты: 4 A 30 В DC	Корпус и покрытие: UL94-VO, полиамид стеклонаполненный Кулиса: полиамид Контакты и клеммы: позолоченная латунь серебро позолоченное серебро	Рабочая температура: от -20º C до 85º C  Температура хранения: от -40º C до 85º C  Испытание на влагостойкость: EC 68-2-3
АS		Кулисный переключатель в однополюсной конфигурации Черный корпус, различные цвета кулисы на выбор Подключение лепестком для пайки или напрямую к ПП посредством клемм Двойная изоляция Одобрено UL и CSA Макс. ток / напряжение с резистивной нагрузкой: позолоченные контакты: 0,4 А 20 В AC или DC посеребренные и серебряные контакты: 4 A 30 В DC	Корпус: PES Кулиса: полиамид  Контакты и клеммы: позолоченная латунь серебро позолоченное серебро	Рабочая температура: от -40º C до 85º C   Срок службы: 50 000 циклов
MT		Однополюсный двухпозиционный кулисный переключатель Макс. ток / напряжение с резистивной нагрузкой: позолоченные контакты: 0,4 А 20 В AC или DC посеребренные и серебряные контакты: 4 A 30 В DC Возможная степень защиты: IP68 Подключение лепестком для пайки или напрямую к ПП посредством клемм Возможность установки в панель с помощью резьбовой втулки	Кулиса: нейлон 6/6 «soft touch» Покрытие: матовое черное или яркое хромированное  Контакты и клеммы: позолоченная латунь серебро позолоченное серебро Втулка: латунь хромированная Контакты: позолоченная латунь серебро позолоченное серебро	Рабочая температура: от -40º C до 85º C Срок службы: 50 000 циклов
7000		Кулисный переключатель в однополюсной и двухполюсной конфигурации Множество конструкций для установки в панель или на ПП Одобрено: VDE, UL и CSA Макс. ток / напряжение с резистивной нагрузкой: позолоченные контакты: 0,4 А 20 В AC или DC посеребренные и серебряные контакты: 4 A 30 В DC	Корпус: диаллилфталат или высокотемпературный термопласт Кулиса: полиамид	Рабочая температура: от -40º C до 85º C Срок службы: 50 000 циклов
57000		Сверхминиатюрный кулисный переключатель в однополюсной и двухполюсной конфигурации Одобрено: VDE и CSA Подключение лепестком для пайки или напрямую к ПП посредством клемм Вывод клемм сбоку или снизу Различные формы и цвета кулис Возможность установки в панель  Class I Ток / напряжение с резистивной нагрузкой: 3 A 250 ВAC — 6 A 125 ВAC	Корпус: диаллилфталат Кулиса: полиамид   Контакты: серебро Покрытие: нержавеющая сталь или сталь луженая	Рабочая температура: от -40º C до 85º C Срок службы: 50 000 циклов
FM		Кулисный переключатель в однополюсной конфигурации с подсветкой или без нее Подключение лепестком для пайки, напрямую к ПП посредством клемм или технологией «Quick connect» Class II Одобрено: VDE и UL Защита от влажности удвоенным корпусом	Корпус, кулиса и рамка: PA6/6 Контакты: серебро Клеммы: посеребренные	Рабочая температура: от -20º C до 85º C Срок службы: 10 000 циклов
S		Кулисный двух- или трехпозиционный переключатель в однополюсной и двухполюсной конфигурации Одобрено: UL Вывод клемм сбоку или снизу Возможность установки в панель  Множество опций кулисы Макс. ток / напряжение с резистивной нагрузкой: позолоченные контакты: 0,4 А 20 В AC или DC посеребренные и серебряные контакты: 4 A 30 В DC	Корпус и покрытие: UL94-VO, полиамид стеклонаполненный или PES Кулиса: полиамид   Контакты: позолоченная латунь серебро позолоченное серебро	Рабочая температура: от -20º C до 85º C Температура хранения: от -40º C до 85º C  Испытание на влагостойкость: EC 68-2-3  Срок службы для двухпозиционной версии: позолоченные контакты: 100 000 циклов посеребренные и серебряные контакты: 40 000 циклов Срок службы для трехпозиционной версии: позолоченные контакты: 50 000 циклов посеребренные и серебряные контакты: 40 000 циклов
SR		Кулисный переключатель в однополюсной и двухполюсной конфигурации Одобрено: UL  Множество опций кулисы Защита от электростатических разрядов (ESD) — опционально Пайка: 300 °C 5 с Макс. ток / напряжение с резистивной нагрузкой: позолоченные контакты: 0,4 А 20 В AC или DC посеребренные и серебряные контакты: 4 A 30 В DC	Корпус и покрытие: UL94-VO, полиамид стеклонаполненный или PES Кулиса: полиамид   Контакты: позолоченная латунь серебро позолоченное серебро	Рабочая температура: от -20º C до 85º C Температура хранения: от -40º C до 85º C  Испытание на влагостойкость: EC 68-2-3

Для оформления заказа Вы можете обратиться к нашим менеджерам через форму связи или написать на почту elmeh@yeint. ru.



Офисы в Москве, Санкт-Петербурге и других городах России.





B: Переключатели EMAS Ø22. Селекторные переключатели. КИП-Сервис: промышленная автоматика

Главная Электротехника EMAS Переключатели, джойстики B

Наименование	Тип документа	Размер	Тип файла
Выключатели электромеханические	Сертификат соответствия	6 MB	pdf
Библиотека EPLAN для EMAS	Библиотека E-PLAN	1 MB	zip
3D модель (Серия B)	CAD библиотека	5 MB	zip
Электротехника	Каталог	18 MB	pdf

Документация и ПО

4 файла, 30 MB

totalkip.ru/report.local/photo/photo1/Emas_Foto_1778.jpg»> totalkip.ru/report.local/photo/photo1/Emas_Foto_1778.jpg»> totalkip.ru/report.local/photo/photo1/Emas_Foto_7034.jpg»> totalkip.ru/report.local/photo/photo1/Emas_Foto_7001.jpg»> jpg»> totalkip.ru/report.local/photo/photo1/Emas_Foto_1782.jpg»> totalkip.ru/report.local/photo/photo1/Emas_Foto_1888.jpg»> totalkip.ru/report.local/photo/photo1/Emas_Foto_1888.jpg»>

Наименование	Наличие	Цена с НДС
B100S20 Переключатель 0-1 с фикс. 1НО	В наличии	463	Купить
B101SL32S Переключатель 2- 0-1 без фикс. (2НО) (желтый, требует установки блока подсветки серии B)	В наличии	683	Купить
B100S21 Переключатель 0-1 без фиксации 1НО	В наличии	463	Купить
B100SL20Y Переключатель 0-1 с фикс. (1НО) (зеленый, требует установки блока подсветки серии В)	В наличии	483	Купить
B100SL20K Переключатель 0-1 с фикс. (1НО) (красный, требует установки блока подсветки серии В)	В наличии	483	Купить
B100SL20S Переключатель 0-1 с фикс. (1НО) (желтый, требует установки блока подсветки серии В)	В наличии	483	Купить
B101S32 Переключатель без фикс. (2-0-1) 2НО	В наличии	666	Купить
B101S31 Переключатель 2-0-1 с фиксацией в 1 положении (2НО)	В наличии	666	Купить
B101SL32Y Переключатель 2-0-1 без фиксации (2НО) (зеленый, требует установки блока подсветки серии В)	В наличии	683	Купить
B101SL32K Переключатель 2-0-1 без фиксации (2НО) (красный, требует установки блока подсветки серии В)	В наличии	683	Купить
B101SL30S Переключатель 2-0-1 с фикс. (2НО) (желтый, требует установки блока подсветки серии В)	В наличии	683	Купить
B101SL30K Переключатель 2-0-1 с фикс. (2НО) (красный, требует установки блока подсветки серии В)	В наличии	683	Купить
B101SL30Y Переключатель 2-0-1 с фикс. (2НО) (зеленый, требует установки блока подсветки серии В)	В наличии	683	Купить
B101S30 Переключатель 2-0-1 с фикс. 2НО	В наличии	666	Купить
B102SL32Y Переключатель 2-0-1 без фиксации (1НО+1НЗ) (зеленый, требует установки блока подсветки серии В)	В наличии	683	Купить
B100C Кнопка-тумблер (1НО)	В наличии	483	Купить

• Максимальная функциональность и легкий монтаж
• Сборка осуществляется по принципу Lego
• Возможность присоединения блок-контакта подсветки
• Пластмассовые части изготовленны из поликарбоната
• Удобное и безопасное подключение кабеля
• Применение универсальных держателей и стандартных табличек с надписями
• Возможно любое положение при установке

Параметр	Значение
Механический ресурс	500 000 операций
Электрический ресурс	100 000 операций
Рабочие температуры	мин. /макс. -5…+40 °C
Класс защиты	IP 50
Предельная повторяемость операций	без нагрузки: 3000 операций в час полная нагрузка: 1200 операций в час
Номинальное напряжение	250 V AC
Номинальный ток	4 А
Коммутируемая мощность	1000 VА
Сопротивление изоляции	10 MОм (мин. 500 V DC)
Сечение провода	1,5…2,5 мм²

Габаритные размеры переключателей EMAS Ø 22 серии B, мм

---

Габаритные размеры переключателей с подсветкой Ø 22 EMAS серии B, мм

---

Габаритные размеры переключателей «тумблер» EMAS серии B, мм Монтаж, установка и сбор составных частей переключателей Emas серии B

Информация для заказа переключателей Ø 22 серии B

Код заказа	Конт. блок	Положения	Позиции
В100S20	1НО	О-|	2 поз. (с фиксацией)
В100S21	1НО	О-|	2 поз. (без фиксации)
В101S30	2НО	||-О-|	3 поз. (с полной фикс.)
В101S31	2НО	||-О-|	3 поз. (с фикс. в позиции I)
В101S32	2НО	||-О-|	3 поз. (без фиксации)

Информация для заказа переключателей с подсветкой Ø 22 серии B

Код заказа	Конт. блок	Положения	Позиции
В100SL20К	1НО	О-|	2 поз. (с полной фиксацией)
В100SL20S	1НО	О-|	2 поз. (с полной фиксацией)
В100SL20Y	1НО	О-|	2 поз. (с полной фиксацией)
В101SL30К	2НО	||-О-|	3 поз. (с полной фиксацией)
В101SL30S	2НО	||-О-|	3 поз. (с полной фиксацией)
В101SL30Y	2НО	||-О-|	3 поз. (с полной фиксацией)
В101SL32K	2НО	||-О-|	3 поз. (без фиксации)
В101SL32Y	2НО	||-О-|	3 поз. (без фиксации)
В102SL32Y	1НО+1НЗ	||-О-|	3 поз. (без фиксации)

Информация для заказа тумблера

	Конт. блок	Положения	Позиции
B100C	1НО	О-|	2 направления (с фиксацией)
