Что такое переключающий контакт и как он работает
Переключающий контакт представляет собой особый тип электрического контакта, который может коммутировать две различные электрические цепи. Его главная особенность заключается в том, что при размыкании одной цепи он одновременно замыкает другую.
Принцип работы переключающего контакта можно описать следующим образом:
- В исходном положении контакт замыкает первую цепь и размыкает вторую
- При срабатывании контакта происходит размыкание первой цепи и замыкание второй
- Таким образом, переключающий контакт всегда держит замкнутой только одну из двух цепей
Такой принцип работы позволяет использовать переключающий контакт для коммутации нагрузки между двумя различными источниками питания или для переключения сигнала между двумя приемниками.
Основные типы переключающих контактов
Существует несколько основных типов переключающих контактов:

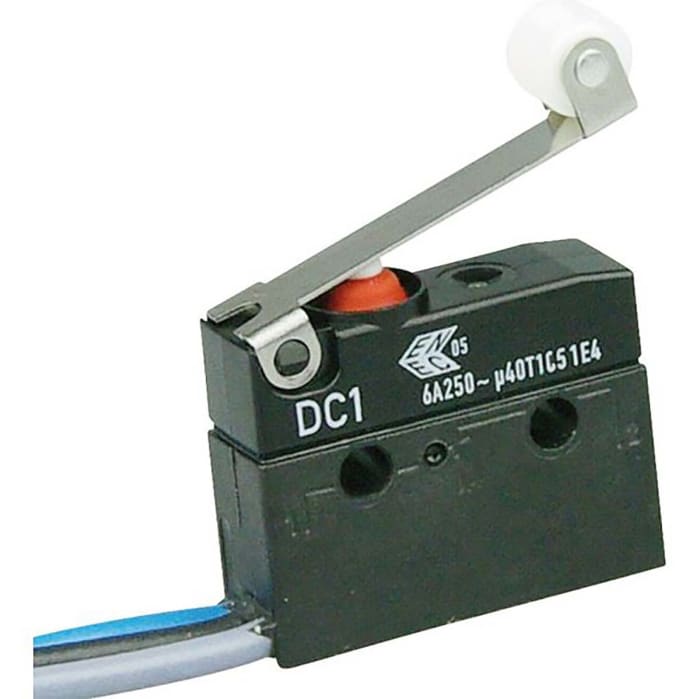

1. Механические переключающие контакты
Это наиболее простой и распространенный тип. Переключение осуществляется за счет механического перемещения подвижной части контакта. Применяются в реле, переключателях, кнопках.
2. Герконовые переключающие контакты
Работают на основе герметичных магнитоуправляемых контактов (герконов). Переключение происходит под действием внешнего магнитного поля. Отличаются высокой надежностью.
3. Полупроводниковые переключающие контакты
Реализуются на основе полупроводниковых ключей (например, транзисторов). Обеспечивают высокое быстродействие и отсутствие механического износа.
Где применяются переключающие контакты
Переключающие контакты нашли широкое применение в различных областях электротехники и электроники:
- В системах автоматики и релейной защиты
- В телекоммуникационном оборудовании

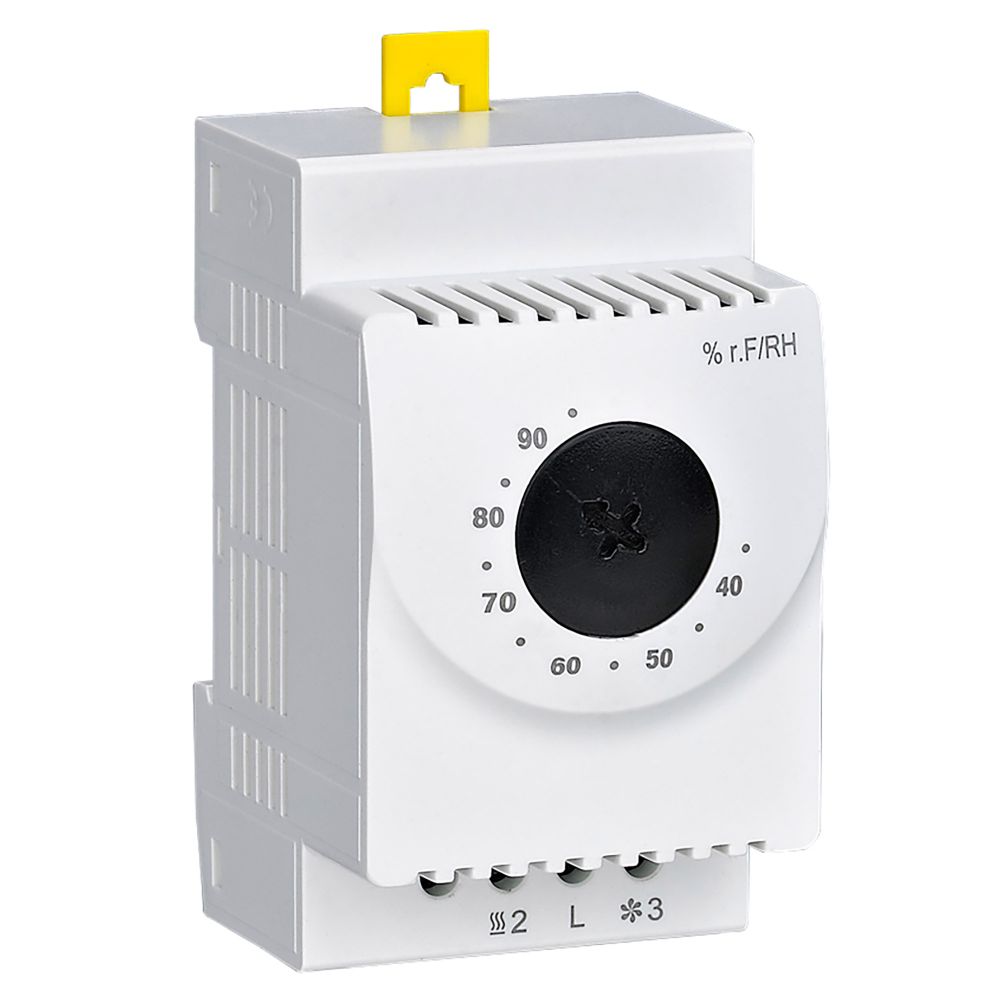

- В бытовой технике (например, в термостатах)
- В автомобильной электронике
- В измерительных приборах
- В системах сигнализации и охраны
Их используют везде, где необходимо осуществлять переключение между двумя электрическими цепями.
Преимущества использования переключающих контактов
Переключающие контакты имеют ряд важных преимуществ по сравнению с обычными замыкающими или размыкающими контактами:
- Позволяют реализовать функцию переключения в одном устройстве
- Обеспечивают гальваническую развязку коммутируемых цепей
- Имеют высокую надежность и длительный срок службы
- Могут коммутировать как слаботочные, так и силовые цепи
- Компактны и просты в монтаже
Эти преимущества делают переключающие контакты незаменимыми во многих областях применения.
Особенности выбора переключающих контактов
При выборе переключающих контактов для конкретного применения следует учитывать несколько ключевых параметров:
- Коммутируемый ток и напряжение
- Быстродействие (время переключения)
- Количество циклов срабатывания
- Рабочая температура
- Устойчивость к внешним воздействиям
- Габаритные размеры
Правильный выбор этих параметров обеспечит надежную и долговечную работу устройства с переключающим контактом.
Сравнение переключающих контактов с другими типами
Чем отличаются переключающие контакты от других типов контактов:
| Тип контакта | Особенности |
|---|---|
| Переключающий | Коммутирует две цепи, замыкая одну и размыкая другую |
| Замыкающий | Только замыкает цепь при срабатывании |
| Размыкающий | Только размыкает цепь при срабатывании |
Переключающий контакт объединяет функции замыкающего и размыкающего, что расширяет его возможности.
Тенденции развития технологии переключающих контактов
Основные направления совершенствования переключающих контактов включают:
- Уменьшение размеров и энергопотребления
- Повышение быстродействия и надежности
- Расширение диапазона коммутируемых токов и напряжений
- Интеграция дополнительных функций (например, диагностики)
- Применение новых материалов контактных групп
Эти тенденции способствуют расширению сферы применения переключающих контактов и повышению их эффективности.
переключающий контакт | это… Что такое переключающий контакт?
ТолкованиеПеревод
- переключающий контакт
Контакт электрической цепи, который размыкает одну электрическую цепь и замыкает другую при заданном действии устройства
[ГОСТ 14312-79]переключающий контакт
switching contact
Механический контакт, предназначенный для замыкания и размыкания электрической цепи.
[ГОСТ Р МЭК 60050-426-2006]EN
change-over contact
combination of two contact circuits with three contact members, one of which is common to the two contact circuits; such that when one of these contact circuits is open, the other is closed
[IEV number 444-04-19]FR
contact à deux directions, m
[IEV number 444-04-19]
contact inverseur (déconseillé), m
combinaison de deux circuits de contact comprenant trois éléments de contact, l’un d’eux étant commun aux deux circuits de contact ; de telle manière que lorsque l’un des circuits de contact est ouvert, l’autre est ferméПараллельные тексты EN-RU CO contact
Compound contact consisting of a NO (make) contact and a NC (break) contact with a common terminal.
On changing the switch position, the contact previously closed opens first followed by the closing of the contact that was previously open. Note: in case of a switching arc the NO and NC contact may be temporarily electrically connected.
[Tyco Electronics]Переключающий контакт
Контакт, объединяющий в себе замыкающий и размыкающий контакты с общим выводом. При изменении коммутационного положения сначала размыкается ранее замкнутый контакт, затем замыкается контакт, который до этого был разомкнут. Примечание. Если в процессе коммутации возникнет дуга между размыкающим и замыкающим контактами, то между ними может установиться кратковременная электрическая связь.
[Перевод Интент]Недопустимые, нерекомендуемые
- контакт на два направления
- перекидной контакт
Тематики
- контакт
Обобщающие термины
- контакт электрической цепи
Синонимы
- переключающий контакт электрической цепи
EN
- C/O
- change-over contact
- changeover contact
- CO contact
- double-throw contact
- make-and-break contact
- switching contact
- transfer contact
- two-way contact
DE
- Umschaltkontakt
- Wechselkontakt
- Wechsler
FR
- contact inverseur (déconseillé)
- contact à deux directions
