Переменные конденсаторы с воздушным диэлектриком: принцип работы, типы, применение — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Что такое переменный конденсатор с воздушным диэлектриком. Как устроен и работает воздушный КПЕ. Какие бывают типы воздушных переменных конденсаторов. Где применяются конденсаторы переменной емкости с воздушным диэлектриком. Как самостоятельно изготовить простой КПЕ.

Содержание

Что такое переменный конденсатор с воздушным диэлектриком

Переменный конденсатор с воздушным диэлектриком (КПЕ) — это радиоэлектронный компонент, позволяющий плавно изменять свою электрическую емкость в определенных пределах. Основные особенности таких конденсаторов:

Диэлектриком между обкладками служит воздух
Емкость изменяется механическим способом
Диапазон емкостей обычно от единиц до сотен пикофарад
Применяются для настройки колебательных контуров

Принцип действия КПЕ основан на изменении площади перекрытия подвижных и неподвижных пластин при вращении ротора относительно статора. Чем больше площадь перекрытия пластин, тем выше емкость конденсатора.

Конструкция и принцип работы воздушного переменного конденсатора

Типовая конструкция КПЕ с воздушным диэлектриком включает следующие основные элементы:

Статор — неподвижные металлические пластины
Ротор — подвижные пластины, закрепленные на оси
Изоляторы для крепления пластин
Ось для вращения ротора
Токосъемники для соединения с внешней цепью

При вращении оси ротора его пластины входят в зазоры между пластинами статора, изменяя площадь их перекрытия. За счет этого плавно меняется емкость конденсатора. Воздушный зазор между пластинами обычно составляет 0,3-0,5 мм.

Основные типы воздушных переменных конденсаторов

По конструктивному исполнению выделяют следующие разновидности КПЕ с воздушным диэлектриком:

1. Однокамерные и многокамерные

Однокамерные имеют один набор статор-ротор. Многокамерные содержат несколько секций на одной оси, что позволяет одновременно настраивать несколько контуров.

2. Прямоемкостные и прямочастотные

У прямоемкостных КПЕ емкость изменяется пропорционально углу поворота. Прямочастотные обеспечивают линейное изменение частоты настройки контура.

3. Одно- и двухсторонние

В односторонних КПЕ пластины ротора входят в зазоры статора с одной стороны. Двухсторонние имеют симметричную конструкцию.

Сферы применения воздушных переменных конденсаторов

Основные области использования КПЕ с воздушным диэлектриком:

Настройка колебательных контуров радиоприемников
Перестройка частоты генераторов сигналов
Согласование антенн радиопередатчиков
Фазовращатели в измерительной технике
Подстройка фильтров в радиоаппаратуре

Благодаря простой конструкции и надежности КПЕ широко применяются в любительской радиоаппаратуре.

Преимущества и недостатки воздушных переменных конденсаторов

Основные достоинства КПЕ с воздушным диэлектриком:

Широкий диапазон изменения емкости
Высокая добротность
Малые диэлектрические потери
Стабильность параметров
Простота конструкции

К недостаткам можно отнести:

Относительно большие габариты
Чувствительность к механическим воздействиям
Необходимость защиты от пыли и влаги

Как самостоятельно изготовить простой воздушный переменный конденсатор

Для изготовления простого КПЕ своими руками понадобятся:

Алюминиевая фольга для пластин
Картон или текстолит для изоляции
Металлический стержень для оси
Провода для выводов

Последовательность действий:

Вырезать из фольги пластины статора и ротора нужной формы
Закрепить пластины статора на изоляционном основании
Собрать ротор на оси, чередуя фольгу и изоляторы
Установить ось с ротором в статор
Припаять выводы к статору и ротору

Такой самодельный КПЕ позволит получить переменную емкость до 100-200 пФ для экспериментов.

Современные альтернативы воздушным переменным конденсаторам

В современной электронике КПЕ с воздушным диэлектриком во многих случаях заменяются более компактными аналогами:

Варикапы — полупроводниковые диоды с управляемой емкостью
Подстроечные конденсаторы с твердым диэлектриком
Цифровые синтезаторы частоты
МЭМС-конденсаторы на кристалле

Однако в некоторых применениях воздушные КПЕ по-прежнему незаменимы благодаря своим уникальным характеристикам.

Конденсатор переменной емкости с воздушным диэлектриком

Известно, что электрическая емкость конденсатора определяется диэлектрической проницаемостью материала диэлектрика, величиной площади пластин электродов и расстоянием между ними. Изменение емкости может быть достигнуто электрическим способом при использовании в качестве диэлектрика материала, диэлектрическая проницаемость которого зависит от приложенного к обкладкам напряжения вариконд. В качестве переменного конденсатора можно использовать емкость p-n перехода специального кристаллического полупроводникового диода варикап. Изменение емкости можно получить механическим способом изменяя площадь перекрытия пластин, расстояние между пластинами, вводя или удаляя твердый диэлектрик между обкладками. Конструкция конденсаторов переменной емкости с механическим управлением представляют собой две системы пластин подвижную статор и неподвижную ротор , расположенных таким образом, что при вращении ротора его пластины входят в зазоры между пластинами статора.

Контакт с пластинами ротора достигается с помощью специальной детали в виде плоской пружины между буртиком металлической оси и корпусом.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

Как проредить пластины переменного конденсатора. Переменный конденсатор. Характеристики и параметры

Самодельный конденсатор переменной емкости (КПЕ)

Переменный конденсатор

Классификация и конструкции конденсаторов.

Реферат Расчёт переменной емкости конденсатора

Переменный конденсатор. Переменные и подстроечные конденсаторы

Продажа бытовой техники — конденсатор переменной

Переменный конденсатор. Переменные и подстроечные конденсаторы

Продажа бытовой техники — конденсатор переменной

Энциклопедия по машиностроению XXL

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Подстроечные конденсаторы Murata

Как проредить пластины переменного конденсатора. Переменный конденсатор. Характеристики и параметры

Переменный конденсатор конденсатор переменной ёмкости, КПЕ — конденсатор, электрическая ёмкость которого может изменяться механическим способом, либо электрически, под действием изменения напряжения, либо при изменении температуры. Переменные конденсаторы обычно применяются в колебательных контурах для изменения их резонансной частоты — например, во входных цепях радиоприёмников, в усилительных каскадах и генераторах высокой частоты, антенных устройствах.

Ёмкость переменных конденсаторов обычно изменяется в пределах от единиц до нескольких десятков или сотен пикофарад. Из твердых диэлектриков в конденсаторах переменной емкости используются органические пленки и высокочастотная керамика. Конденсаторы с керамическим диэлектриком отличаются меньшими размерами. Конденсаторы с пленочным диэлектриком являются источниками электрического шума, обусловленного изменением емкости при вибрации и разрядами статического электричества, которое возникает в результате электризации органических пленок при вращении пластин конденсатора.

Выпускаются одно- и двухсекционные конденсаторы переменной емкости с твердым диэлектриком, а также одно- и многосекционные конденсаторы переменно емкости с воздушным диэлектриком.

Маркировка переменных и подстроечных конденсаторов на схемах:.

Подстроечные конденсаторы применяются в колебательных контурах для точной подгонки емкости в процессе накладки радиоаппаратуры. Наиболее высокими электрическими показателями характеризуются подстроечные конденсаторы с воздушным диэлектриком, представляющие собой миниатюрные прямоемкостные конденсаторы переменной емкости.

Керамические подстроечные конденсаторы отличаются более простой конструкцией, меньшими размерами и стоимостью, поэтому применяются наиболее широко. Очень распространены блоки КПЕ, состоящие из двух, трех и более секций с одинаковым или разным диапазоном ёмкостей, установленных на одном валу. Они применяются, когда нужно обеспечить согласованную перестройку нескольких контуров, например, входного фильтра, фильтра промежуточной частоты и гетеродина в радиоприёмнике.

Нередко в такой блок встраиваются и несколько подстроечных конденсаторов для точной подгонки ёмкостей отдельных секций. Ваш e-mail не будет опубликован. Уведомлять меня о новых комментариях.

Переменные и подстроечные конденсаторы Переменный конденсатор конденсатор переменной ёмкости, КПЕ — конденсатор, электрическая ёмкость которого может изменяться механическим способом, либо электрически, под действием изменения напряжения, либо при изменении температуры.

Маркировка переменных и подстроечных конденсаторов на схемах: Подстроечные конденсаторы применяются в колебательных контурах для точной подгонки емкости в процессе накладки радиоаппаратуры. КПЕ это тайна! Там ашо 4 винтика в попе. Общая ёмкость не ясна и в книгах пусто, КПВ тоже. Добавить комментарий Отменить ответ Ваш e-mail не будет опубликован.

Search for: Поиск OK.

Самодельный конденсатор переменной емкости (КПЕ)

Предлагаемый вниманию читателей конденсатор переменной ёмкости КПЕ с изолированными ротором и статором прост конструктивно, не требует применения дефицитных материалов и станочных работ и может быть изготовлен в домашних условиях радиолюбителем, владеющим элементарными слесарными навыками. Из материалов понадобятся жесть или латунь толщиной 0, Чертеж и конструкция самодельного конденсатора переменной емкости с воздушным диэлектриком. Устройство КПЕ показано на рис. Он состоит из статора детали 1, 12 , ротора детали 5, 6, 8, 18, 19 и корпуса детали 2, 10, 11, 16, Его ёмкость зависит от угла поворота ротора относительно статора, т.

Старую технику разбери. Там они бывают. Например радиоприемник.

Переменный конденсатор

Автор: Дементьев. Щелевые приспособления позволяют получать хороший шаг пластин и точный общий размер секции. Существенный недостаток щелевых приспособлений заключается в том, что при применении разчеканки пластины секции деформируются, вследствие чего при сборке конденсатора приходится регулировать зазоры. При применении пайки пластины могут отклоняться от номинального положения. При использовании наборного приспособления пластины оказываются плотно зажатыми между зазорными пластинами и поэтому деформируются меньше, однако общий размер секции сильно зависит от допусков на толщину пластины и поэтому при большом количестве пластин общий размер секций может оказаться неточным, что при сборке конденсатора не позволит спарить роторную и статорную секции. Предлагаемое клиньевое приспособление обладает преимуществами щелевого и наборного приспособлений; равномерностью шага, строго определенным размером секций и плотным обжатием пластин, причем величина щели при закладке в приспособлении может быть сделана зна чительно большей, чем в щелевых приспособлениях, что облегчает вкладывание пластин в приспособление. Кроме того, постепенное изнашивание клиньев в процтации приспособления не уменьшает плотности запиранияменяет шага набора, поэтому срок службы клиньевого проказывается значительно большим, чем щелевого. Простота конструкции и легкость эксплуатации клиньевого приспособления позволяют механизировать и автоматизировать процесс сборки секций переменных конденсаторов.

Классификация и конструкции конденсаторов.

Радиотехкомплект является одним из ведущих поставщиков конденсаторов и чип конденсаторов. Мы поставляем конденсаторы и другие компоненты электронные , своевременно и достоверно предоставляем клиентам сведения о сроках поставок. Конденсаторы и чип конденсаторы от нашей компании отличаются широким многообразием типов и типономиналов. Компания работает с лучшими производителями или их дистрибьюторами.

Полиэтилентерефталатные конденсаторы К73 имеют очень малую абсорбцию и малые утечки.

Реферат Расчёт переменной емкости конденсатора

Конденсатор — один из самых распространённых радиоэлементов. Роль конденсатора в электронной схеме заключается в накоплении электрического заряда , разделения постоянной и переменной составляющей тока, фильтрации пульсирующего тока и многое другое. Конструктивно конденсатор состоит из двух проводящих обкладок, изолированных диэлектриком. В зависимости от конструкции и назначения конденсатора диэлектриком может служить воздух, бумага, керамика, слюда. Номинальная ёмкость.

Переменный конденсатор. Переменные и подстроечные конденсаторы

Хотите продавать быстрее? Узнать как. Измаил Вчера Черкассы Вчера Донецк, Ворошиловский 10 окт. Каховка 9 окт. Измаил 8 окт.

Реферат Расчёт переменной емкости конденсатора. конденсаторы с воздушным диэлектриком;. конденсаторы с твердым диэлектриком;. вакуумные.

Продажа бытовой техники — конденсатор переменной

Огромный выбор подстроечных конденсаторов, разработаных с использованием воздуха, стекла, кварца, сапфира и диэлектриков PTFE как для низковольтных, так и высоковольтных приложений. Модели могут быть с общей емкостью от 1,2 пФ до пФ. Данная продукция доступена как в многооборотной а также пол-оборота триммеров. Подстроечные конденсаторы со сплошным диэлектриком повышенной надежности серии A1 от фирмы Voltronics — идеальная экономичная замена обычным миниатюрным воздушным или сапфировым диэлектрическим подстроечникам.

Переменный конденсатор. Переменные и подстроечные конденсаторы

Конденсатор переменной емкости является конденсатор , емкость которого может быть преднамеренно и неоднократно меняла механическим или электронным способом. В механически регулируемых переменных конденсаторах, расстояние между пластинами, или количеством площади поверхности пластины, которая перекрывается, может быть изменено. При выборе формы вращающихся пластин, различные функции емкости против угла могут быть созданы, например , для получения линейной частотной шкалы. Различные формы сокращения передаточных механизмов часто используется для достижения более точного управления настройкой, то есть распространить изменение мощности по сравнению с большим углом, часто несколько поворотов.

КПЕ в экране и редуктором.

Продажа бытовой техники — конденсатор переменной

Отличие же состоит в том, что пластины эти подвижны и могут перемещаться одна относительно другой. Подвижную пластину принято называть ротором, неподвижную статором. При изменении их взаимного расположения меняется их площадь пересечения и, соответственно, емкость конденсатора. Конденсаторы могут быть двух типов — с воздушным и твердым диэлектриком. В первом случае в качестве диэлектрика выступает обычный воздух, во втором слюда, керамика и т.

Энциклопедия по машиностроению XXL

Переменные конденсаторы представляют собой конденсаторы с переменной емкостью.

Конденсаторы с переменной емкостью

Переменный конденсатор (конденсатор переменной ёмкости, КПЕ) — конденсатор, электрическая ёмкость которого может изменяться механическим способом, либо электрически, под действием изменения приложенного к обкладкам напряжения.

Переменные конденсаторы применяются в колебательных контурах и других частотнозависимых цепях для изменения их резонансной частоты — например, во входных и цепях гетеродина радиоприёмников, в цепях коррекции амплитудно-частотных характеристик усилителей, генераторах, антенных устройствах.

Ёмкость переменных конденсаторов с механическим изменением ёмкости обычно перестраивается в пределах от единиц до нескольких десятков или сотен пикофарад.

Чаще всего в наземных устройствах изменяют емкость контура, используя воздушные переменные конденсаторы. В зависимости от угла поворота роторных пластин относительно статорных изменяется действующее значение емкости между ними. При этом варьируемой величиной является площадь пластин, а зазор и диэлектрическая постоянная остаются неизменными.

За счет выбора формы пластин КПЕ можно получить различные виды зависимости емкости от угла поворота ротора. Наиболее распространены прямочастотные, (прямоволновые) и прямоемкостные КПЕ. У прямоемкостных конденсаторов частота настройки контура, в котором используется такой конденсатор, меняется пропорционально углу поворота ротора; у прямочастотных — зависимость выбрана такой, что пропорционально углу поворота ротора изменяется резонансная частота колебательного контура, в который включен КПЕ.

На рисунке представлен двухсекционный прямочастотный конденсатор с воздушным диэлектриком, широко применяющийся в радиоприёмниках. Одна из секций включается в контур входного фильтра, вторая— в контур гетеродина. Крайние пластины каждой секции имеют надрезы; отгибая края этих пластин, можно добиться точного согласования ёмкости обеих секций в любом положении.

Конденсаторы с механическим изменением ёмкости:

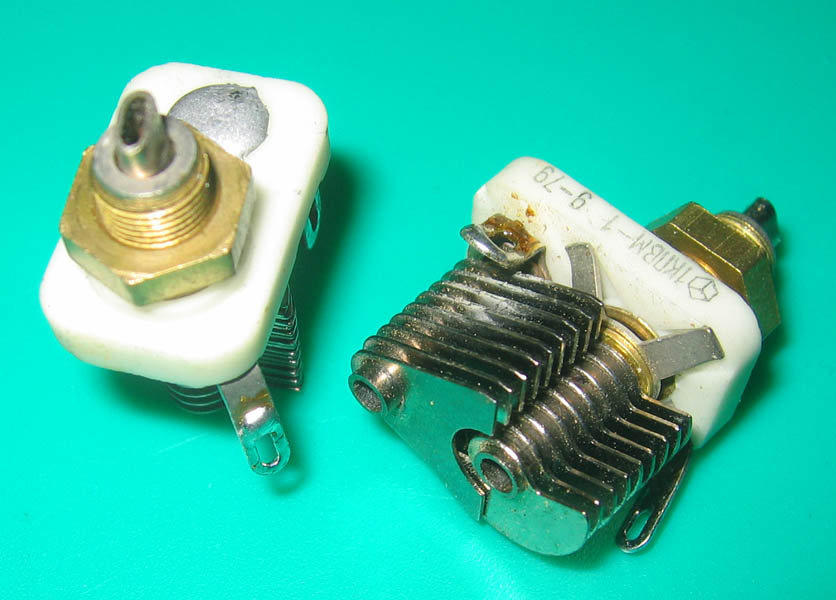

На рисунке показан подстроечный конденсатор с воздушным диэлектриком и цилиндрическими пластинами: ротор движется по резьбе, «ввинчиваясь» в статор.

Конденсаторы с электрическим изменением емкости (конденсаторы специального назначения):

Конденсаторы специального назначения – это вариконды и варикапы.

Вариконды представляют собой сегнетокерамические конденсаторы, которые используются для управления параметрами электрических цепей, например в умножителях частоты.

Вариконд [англ. varicond, от vari(able) – переменный и cond(enser) – конденсатор], сегнетокерамический конденсатор с резко выраженной нелинейной зависимостью емкости от напряженности электрического поля (вариконд с электрическим управлением емкостью) или от температуры (температурночувствительный вариконд). Для изготовления варикондов используют несколько видов сегнетокерамики на основе титаната бария, обладающего спонтанной поляризацией в рабочем интервале температур; коэффициент нелинейности, оцениваемый, отношением максимальной диэлектрической проницаемости к минимальной при наложении управляющего поля смещения, достигает 15.. По конструкции различают дисковые, пластиночные и пленочные (СВЧ) вариконды. Такие конденсаторы характеризуются высокой механической прочностью, долговечностью, устойчивы к вибрациям и действия влаги. Основной недостаток – временная и температурная нестабильность параметров. Применяются в устройствах автоматики и СВЧ техники, электронных часах с термокомпенсацией, медицинских приборах и др.

В варикапах используется изменение ширины базы p-n-перехода при подаче переменного модулирующего напряжения и постоянном запирающем напряжении (порядка 4 В). В этом случае p-n-переход представляет собой конденсатор малой емкости (несколько десятков пикофарад) с возможными пределами ее изменения на несколько единиц пикофарад при амплитуде модулирующего напряжения в несколько десятых вольта. Варикапы используются для частотной модуляции в диапазоне УКВ, а также для автоподстройки.

Для создания конденсаторов в монокристалле полупроводниковых ИС используют емкости p-n-переходов. Однако такие конденсаторы имеют ограниченный диапазон емкостей (20 – 200 пФ), низкую температурную стабильность (10 1/°С) и значительный технологический разброс параметров ( ±30%).

В настоящее время разработан особый класс конденсаторов – ионисторы. Иногда их еще называют суперконденсаторами или золотыми конденсаторами, не потому, что там есть золото. Сам принцип работы ионистора ценее, чем золото. Для того, чтобы получить максимальную емкость необходимо использовать очень тонкий слой диэлектрика или увеличить площадь металлических пластин Так как без конца увеличивать площадь обкладок очень затратно, разработчики решили уменьшить слой диэлектрика. Так как диэлектрический слой между обкладками ионистора составляет 5-10 нанометров, емкость таких конденсаторов может достигать до десятка фарад. Ионисторы выглядят, как обычные таблетки, а также могут выглядеть как цилиндрические конденсаторы. Для того, чтобы различить их от конденсаторов, достаточно взглянуть на емкость, которая на них указана. Если там единицы Фарад, то это однозначно ионистор!

В настоящее время ионисторы стали очень широко применяться в электронике и электротехнике. Они заменяют маленькие батарейки с малым напряжением, потому что ионистор конструктивно пока что не могут сделать на напряжение более нескольких Вольт. Но можно соединить их последовательно и набрать нужное напряжение. Они также очень быстро заряжаются, так как их сопротивление ограничено только их выводами. А исходя из закона Ома, чем меньше сопротивление проводника, тем большая сила тока течет по нему и, следовательно, тем быстрее заряжается ионистор. Заряжать и разряжать ионисторы можно почти бесконечно.

SMD конденсаторы

SMD компоненты (чип-компоненты) — это компоненты электронной схемы, нанесённые на печатную плату с использованием технологии монтирования на поверхность — SMT технологии (англ. surface mount technology).Т.е все электронные элементы, которые «закреплены» на плате таким способом, носят название SMD компонентов (англ. surface mounted device).

SMD монтаж имеет неоспоримые преимущества:

— радиодетали дёшевы в производстве и могут быть сколь угодно миниатюрны;

— печатные платы также обходятся дешевле из-за отсутствия операции сверления;- монтаж легко автоматизировать: установку и пайку компонентов производят специальные роботы. Также отсутствует такая технологическая операция, как обрезка выводов.

SMD конденсаторы – это керамические конденсаторы, которые построены по принципу бутерброда.

Строение SMD конденсатора

Они используются в микроэлектронике, так как обладают крошечными размерами и удобны в плане промышленного производства с помощью роботов, которые автоматически расставляют SMD компоненты на плату. Такой тип конденсаторов вы без труда можете найти на платах своих мобильных телефонов, на материнских платах компьютеров, а также в современных гаджетах.

Условное обозначение конденсаторов на электрических схемах:

Условное обозначение вариконда.

Условное обозначение варикапа.

Последовательное соединение конденсаторов

Последовательно соединение конденсаторов позволяет подать на их обкладки большее напряжение, чем на отдельный накопитель. Напряжение на пластинках распределяется в зависимости от емкости элемента.

Если два накопителя обладают одинаковой емкостью, то подведенное напряжение распределяется поровну между ними. Однако суммарная емкость будет в два раза меньше отдельного накопителя.

В общем случае, следует помнить такое правило: при последовательном соединении конденсаторов вместе они способны выдержать большее напряжение, но за это приходится расплачиваться снижением емкости. 1 способ. Приготовляют лак для поверхностной окраски органического стекла. Делают это так. Острым ножом или драчевым напильником настругивают опилки от обрезка оргстекла, а затем растворяют их в крепкой уксусной эссенции. При этом на 6 частей эссенции берут 1 часть опилок. Когда опилки полностью растворяются, в раствор добавляют пасту …

D.I.Y. — Do It Yourself — Сделай Сам

Переменный конденсатор своими руками чертежи

Самодельный конденсатор переменной ёмкости

В последнее время становится всё сложнее приобрести конденсаторы переменной ёмкости. Я столкнулся с этой проблемой при создании магнитной антенны: вакуумные конденсаторы меня не устроили высокой стоимостью, б/у КПЕ не устроили ржавым внешним видом. Кроме того КПЕ из старых приёмников имеют небольшой зазор между пластинами и при использовании их в магнитных антеннах прошиваются высоким напряжением. Так я принял решение делать самодельный КПЕ. В интернете нашлось немало конструкций, но наиболее меня заинтересовала статья https://www. qsl.net/n4dfp/buildcaps.html. Собственно по этой статье и был сделан конденсатор с небольшими доработками.
Итак, первым делом был найден лист алюминия. Найден он был в магазине типа сделай сам в виде листа от бочки йогурта (толщина 0,3-0,4 мм). Из листа ножницами были вырезаны заготовки по чертежам:

Чертежи в формате SVG можно скачать по ссылке.

Всего было вырезано 17 заготовок пластин статора, и 16 — ротора. Все пластины были выпрямлены, потом в нужных местах были просверлены отверстия 6 мм под винты. Рекомендую сверлить однотипные заготовки разом, зажав их в тиски. После сверловки заготовки были зачищены от краски и защитного слоя (лист для йогурта был окрашен рекламными надписями с одной и пищевым слоем с другой стороны). В итоге получилась такая кучка заготовок:

Из пластмассы были вырезаны боковые стенки конденсатора размером примерно 100х70 мм.

Для скрепления пластин я использовал болты М6 длиной 110 мм, гайки М6 толщиной 4,5 мм, и шайбы.

Крепление пластин схематически показано на рисунке (вид сбоку):

Первая пластина статора крепится через 3-4 шайбы (в зависимости от их толщины), чтобы обеспечить необходимый зазор между пластинами ротора и статора, и зажимается гайками. Первая пластина ротора зажимается гайками с двух сторон, при этом между боковой стенкой и крепежом обеспечивается небольшой зазор, чтобы болт с пластинами ротора свободно вращался в отверстии.

На противоположной боковой стенке конденсатора необходимо реализовать токоприёмник и пружинный элемент. Я объединил две функции в одну с помощью изогнутой пластины из того же алюминиевого листа и наклейки из пенистого пластика:

После сборки окончательно выпрямляем пластины и добиваемся одинакового расстояния между пластинами при любых положениях ротора.

В итоге получился конденсатор с диапазоном изменения ёмкости 7-330 пФ. Стоимость материалов составила менее 10 долларов.

Источник

цифровая электроника вычислительная техника встраиваемые системы

Делаем простой настроечный конденсатор для УКВ своими руками

Если вы заядлый радиолюбитель и любите собирать радиоприемники, то, наверное, могли заметить, что у поставщиков электронных компонентов ассортимент настроечных конденсаторов переменной емкости несколько поубавился. Было время, когда почти в каждом радиоприемнике имелся хотя бы один подстроечный конденсатор, но теперь с появлением варикапа и синтезатора частот такой конденсатор настройки антенного контура является редкостью. Они все еще производятся, но стоят не дешево, и они не будут появляться в вашем ящике для компонентов также быстро, как это было раньше.

К счастью, конденсатор переменной емкости представляет собой удивительно простое устройство. Причем вы можете сделать его самостоятельно, по крайней мере, конденсатор емкостью в несколько десятков пикофарад собирается из подручных материалов.

Для сборки самодельного конденсатора вам понадобятся болт, пара гаек, кусок медной проволоки с покрытием (длина 30 см, калибр AWG22, т.е. диаметр 0.64 мм) и маленький кусочек текстолита.

Для начала накрутите гайки на болт и нанесите на одну из граней каждой гайки олово, затем припаяйте данный болт с гайками к куску медного текстолита, как показано на рисунках ниже.

Болт желательно брать длиной 16 мм. Если такового под рукой не оказалось, то можно взять длиннее, но придется обрезать его до длины. Теперь обмотайте край болта медной проволокой. Сделайте 12 колец, после двенадцатого оборота отрежьте лишние концы проволоки, оставив примерно по 12-15 мм с каждой стороны.

На рисунке ниже показан предпоследний шаг. На этом этапе нужно сделать меленькую пластмассовую прокладку и поместить ее между гайками. Это необходимо для надежной фиксации конструкции при вращении болта во время настройки такого самодельного конденсатора. Кусок такой пластмассы может быть от чего угодно и любого типа пластика. В данном случае использовался кусок пластиковой трубы.

На заключительном этапе нужно просто согнуть внешний конец провода катушки по направлению к внутреннему концу, затем срежьте излишки. Далее возьмите нож или другое лезвие и снимите эмаль с конца провода. В конечном итоге возьмите отрезанный кусок провода, зачистите его весь и припаяйте его к куску текстолита между двумя гайками. Сделайте так, чтобы оба конца катушки имели длину около 12-15 мм. Теперь вы можете подключать этими концами ваш самодельный настроечный конденсатор переменной емкости к вашему радиоприемнику.

Провод, припаянный к печатной плате, действует в качестве ротора, а провод, идущий от катушки, действует в качестве статора. С помощью такого конденсатора можно получать емкость от 5 до 27 пФ.

Источник: https://digitrode.ru/articles/347-delaem-prostoy-nastroechnyy-kondensator-dlya-ukv-svoimi-rukami.html

Самодельные КПЕ из фольгированного стеклотекстолита

Переменные конденсаторы, они же конденсаторы переменное емкости или КПЕ, используется во множестве устройств. Они нужны в генераторах, антенных тюнерах, некоторых видах антенн, и много где еще. Обратим внимание на тот факт, что в любительской радиосвязи, к примеру, трансивер может с легкостью выдавать 25 Вт или 100 Вт, максимально же разрешенная мощность составляет 1000 Вт. Понятно, что общедоступные маленькие КПЕ тут совершенно не годятся, а нужных для таких мощностей КПЕ в магазине вы попросту не найдете.

Подходящие большие КПЕ из старой радиоаппаратуры можно приобрести на Авито и досках объявлений радиолюбителей. Но цены там зачастую не низкие, к конденсаторам редко указывается их емкость, не представляется возможным найти два или более одинаковых конденсатора, плюс есть риски и неудобства, сопряженные с покупкой с рук. А между тем, изготовить переменный конденсатор в домашних условиях не так уж и трудно.

Идею я подсмотрел в статье Build Your Own Transmitting Air Variable Capacitors 2003-го года за авторством David Hammack, N4DFP. В своей статье Дэвид использует медные листы, которых у меня не оказалось. Но я прикинул, что с тем же успехом подойдет и медь на одностороннем фольгированном текстолите, которого у меня как раз в избытке. Почему бы не попробовать?

Сразу покажу, что у меня в итоге получилось. Вид спереди:

Конденсатор имеет пять прямоугольных пластин размером 20 x 50 x 1 мм, зафиксированных двумя длинными болтами M3. Пластины разделены гайками. Еще четыре пластины в форме полукруга с радиусом 25 мм крепятся на одном болте M3. Этот болт можно вращать при помощи ручки от потенциометра, которую я приклеил к болту при помощи эпоксидного клея. Все это хозяйство держится на каркасе из двух прямоугольных кусков листового пластика размером 30 x 50 мм. Для соединения с подвижными пластинами я использовал толстый медный провод, изогнутый в форме петли. Провод плотно прилегает к вращающемуся болту и закреплен на каркасе конденсатора с помощью термоклея. Капля припоя, которую можно видеть на втором фото, служит для ограничения углов поворота ручки. Понятно, что все работало бы и без нее. Но мне хотелось, чтобы ручка имела какие-то крайние полажения, а не просто крутилась во все стороны.

Использование двойного электрического слоя

На протяжении многих десятилетий самой большой емкостью обладали электролитические конденсаторы. В них одной из обкладок являлась металлическая фольга, другой — электролит, а изоляцией между обкладками — окись металла, которой покрыта фольга. У электролитических конденсаторов емкость может достигать сотых долей фарады, что недостаточно для того, чтобы полноценно заменить аккумулятор.

Сравнение конструкций разных типов конденстаторов (Источник: Википедия)

Большую емкость, измеряемую тысячами фарад, позволяют получить конденсаторы, основанные на так называемом двойном электрическом слое. Принцип их работы следующий. Двойной электрический слой возникает при определенных условиях на границе веществ в твердой и жидкой фазах. Образуются два слоя ионов с зарядами противоположного знака, но одинаковой величины. Если очень упростить ситуацию, то образуется конденсатор, «обкладками» которого являются указанные слои ионов, расстояние между которыми равно нескольким атомам.

Суперконденсаторы различной емкости производства Maxwell

Конденсаторы, основанные на данном эффекте, иногда называют ионисторами. На самом деле, этот термин не только к конденсаторам, в которых накапливается электрический заряд, но и к другим устройствам для накопления электроэнергии — с частичным преобразованием электрической энергии в химическую наряду с сохранением электрического заряда (гибридный ионистор), а также для аккумуляторов, основанных на двойном электрическом слое (так называемые псевдоконденсаторы). Поэтому более подходящим является термин «суперконденсаторы». Иногда вместо него используется тождественный ему термин «ультраконденсатор».

Конструкция

Рис. 1. Чертеж и конструкция самодельного конденсатора переменной емкости с воздушным диэлектриком.

Обозначения на рисунке:

Устройство КПЕ показано на рис. 1. Он состоит из статора (детали 1, 12), ротора (детали 5, 6, 8, 18, 19) и корпуса (детали 2, 10, 11, 16, 17). Его ёмкость зависит от угла поворота ротора относительно статора, т. е. от взаимно перекрываемой площади роторных и статорных пластин, их числа и воздушного зазора между ними.

Пластины статора 1 закреплены пайкой на фиксаторах 12, которые, в свою очередь, закреплены в отверстиях боковых планок 16 корпуса КПЕ. Пластины ротора 5 припаяны к валику 6 и фиксатору 8. Валик 6 вращается в подшипниках 14, закреплённых на планках 16 винтами 15.

При изготовлении КПЕ заготовки одинаковых деталей (пластин ротора и статора, подшипников 14, планок 16) рекомендуется обрабатывать совместно, объединив их в пакеты с помощью заклёпок или винтов с гайками (именно для этого предусмотрены отверстия диаметром 2,6 мм в пластинах ротора).

Разумеется, форма пластин, их число и зазор между ними могут быть и иными, здесь многое зависит от возможностей и опыта радиолюбителя, например, браться сразу за изготовление конденсатора с зазором менее 1 мм при отсутствии достаточного опыта в слесарном деле вряд ли стоит.

Накапливаемая энергия

Количество энергии, запасенной в конденсаторе, выраженное в джоулях:

E = CU 2 /2, где C — емкость, выраженная в фарадах, U — напряжение на обкладках, выраженное в вольтах.

Количество энергии, запасенной в конденсаторе, выраженное в кВтч, равно:

W = CU 2 /7200000

Отсюда, конденсатор емкостью 3000 Ф с напряжением между обкладками 2,5 В способен запасти в себе только 0,0026 кВтч. Как это можно соотнести, например, с литий-ионным аккумулятором? Если принять его выходное напряжение не зависящим от степени разряда и равным 3,6 В, то количество энергии 0,0026 кВтч будет запасено в литий-ионном аккумуляторе емкостью 0,72 Ач. Увы, весьма скромный результат.

Моя Тесла-лаборатория. Конденсатор переменной емкости.

Это изделие не является полностью самостоятельным. Это только часть более сложного прибора, модель, которая предназначена для проверки технологии. Но недавняя публикация hamster76 — замечательный радиоприемник показал мне, что этой разработкой стоит поделится. Поэтому пишу в «Помощь стим-мастеру»
В свой публикации hamster76 рассказал о своих проблемах с поврежденным конденсатором, но ведь переменный конденсатор — сам по себе Тесла-прибор! Теслапанк конденсатор вполне может украсить какой-либо прибор.

В 20-х годах из двух способов настройки приемника — изменение индуктивности и изменение емкости в колебательном контуре предпочтение отдавалось изменению индуктивности. Первая причина этого — теоретическая: такая схема, потенциально, позволяет получить большую добротность контура и, как следствие, лучшие качества радиоприема. Вторая — технологическая. Конденсатор переменной емкости — сложный механический прибор, требующий высокой точности изготовления. Уже в 30-е годы ситуация изменилась — с одной стороны технические возможности радиопромышленности выросли, с другой стороны распространение супергетеродинной схемы приема требовало синхронной перестройки двух контуров одновременно, а сдвоенный конденсатор переменной емкости оказалось изготовить проще, чем сдвоенный вариатор. С тех пор вплоть до самого конца XX века переменный конденсатор стал практически обязательным элементом любого радиоустройства.

Главные требования к конденсатору это: 1) Непрерывность электрического контакта. В моменты когда конденсатор «отрывается» от схемы или, наоборот, «закорачивается», радиослушатель слышит очень неприятные щелчки. 2) Плавность хода. При плохой механике очень трудно настроится на станцию, и «удерживать волну» в дальнейшем. 3) Большой диапазон перестраиваемой емкости — позволяет захватить больше станций. 4) Малая минимальная емкость.

Для того, чтобы избежать проблемы плохого контакта ротора использована схема бесконтактного взаимодействия со статором. Пластины ротора никуда не подключены, они взаимодействуют со статором только через емкость дополнительных обкладок, это позволяет избежать проблемы плохого контакта. При повороте ротора емкости между пластинами перераспределяются, и общая емкость конденсатора меняется.

Такая конструкция имеет недостатки: больший, чем в других схемах, размер обкладок, нелинейность изменения емкости при повороте ротора, малый «рабочий диапазон» поворота ротора. Угол между положениями максимальной и минимальной емкости получается всего 90 градусов.

Зато конструкция получается очень простой, без подвижных электрических контактов. Кроме того, симметрия конструкции значительно облегчает устройство поворотной оси.

Конденсатор состоит из деревянных основания — статора и вращающейся на оси ручки — ротора. Они вырезаны из доски с помощью коронок и обточены на оси дрели. Диаметр статора (это, впрочем, совсем не важно.) 120 мм, диаметр ротора (а вот он влияет на максимальную емкость!) — 80 мм. Между статором и ротором вставлена изолирующая прокладка из тонкого картона. И на статоре и на роторе закреплены (маленькими гвоздиками) одинаковые полукруглые пластины из жести, пластины статора соединены проволокой с клеммами. Ось изготовлена из винта, на который надета скользкая пластмассовая трубка. Снизу оси, в выемке статора, установлена коническая пружина, взятая от контейнера для батареек. Пружина обеспечивает равномерность сжатия деталей и равномерность вращения. Сверху конструкцию фиксирует декоративная гайка.

Получившийся конденсатор имеет емкость 6-30 пФ. Это не очень много. Диапазон перестройки для длинных и средних волн должен быть около 40, для ультракоротких — 10. Самый простой способ улучшить характеристики — увеличить размер. Увеличение размера обкладок увеличит максимальную емкость. Кроме того, выяснилось, что большая часть минимальной емкости — это емкость массивных клемм, расположенных слишком близко друг к другу. Подключения к обкладкам стоило делать на максимальном расстоянии друг от друга.

Конденсатор переменной ёмкости: описание, устройство и схема

Что представляет собой такой элемент, как конденсатор? Это небольшой радиоэлемент со средоточенной электрической емкостью, образующейся двумя или же большим числом электродов. В некоторых случаях этот элемент еще называют обкладкой. Эти маленькие детали разделяются такой вещью, как диэлектрик (специальная бумага, тонкий слой слюды, керамики и т. д.). Емкость этой детали будет зависеть от таких показателей, как размер (площадь) обкладок, расстояние между этими элементами, а также от свойств самого диэлектрика.

Полезные советы

Проверка конденсатора, особенно высоковольтного и пускового, связана с определенным риском.

Перед проверкой стоит учитывать:

Если электрический прибор находится под напряжением или был отключен непродолжительное время, нельзя трогать печатную плату в районе конденсаторов. Устройство разрядится от прикосновения и последует удар током.
Высоковольтные конденсаторы нельзя разряжать металлическим инструментом. Может возникнуть искра, а неизолированная часть предмета ударит током.
Максимальная величина проверки для современных мультиметров, составляет 200 мкФ. Проверить большую величину не получится.
Элементы емкостью менее 0.25 мкФ можно проверить только на замыкание.
При проверке полярных устройств важно определить полюса элемента. Подключение тестера с изменением полюсов может привести к выходу из строя самого конденсатора.

Во время ремонта электроприборов любой мощности, следует четко соблюдать меры безопасности. Проверку любых радиодеталей можно производить только при обесточенном устройстве.

Общая информация

Очень важный факт. Конденсатор имеет одно свойство, которое проявляется в цепи переменного тока. Для такого контура эта деталь будет являться сопротивлением, величина которого будет зависеть от частоты. Если частота увеличивается, то сопротивление будет уменьшаться, и наоборот.

Существуют основные единицы измерения, при помощи которых можно определить принадлежность того или иного конденсатора. К ним относят Фарад, микроФарад и т. д. Обозначение на элементах этих единиц, соответственно, такое: Ф, мкФ.

Общие сведения

Конденсаторы предназначены для накопления электрической энергии и выдаче её при необходимости. Эти пассивные электронные компоненты разделяются на виды:

Основная характеристика элемента – ёмкость. Она обозначается буквой С и измеряется в фарадах.

Важно! Единица ёмкости 1 Ф – это очень большая величина. Применяемые на практике детали имеют емкость, измеряемую в микрофарадах (мкФ), пикофарадах (пФ), нанофарадах (нФ).

Графическое обозначение на схемах выглядит, как две параллельные вертикальные чёрточки, разделённые промежутком.

Устройство ёмкостного двухполюсника постоянной и переменной ёмкости

Устройство обычного конденсатора именно так и выполнено. Между двумя пластинами (обкладками) находится воздушный промежуток – диэлектрик. Значение ёмкости напрямую зависит от размера обкладок и расстояния между ними.

Работа конденсаторов переменной ёмкости основана на изменении расстояния между пластинами. Подвижные пластины – ротор, неподвижные – статор. Существуют вакуумные переменные ёмкостные элементы. Устройство помещено в колбу, из которой выкачан воздух.

Графическое обозначение на схемах

Элементы с переменной емкостью

Диэлектриком в таких элементах чаще всего выступает воздух. Хотя стоит отметить, что, если говорить об аппаратуре с малыми габаритами, допустим, о транзисторных карманных приемниках, то в них чаще используются конденсаторы переменной емкости с твердым диэлектриком. В качестве этого элемента там используется износостойкое и высокочастотное сырье. Чаще всего это фторопласт или полиэтилен.

Как сделать ионистр своими руками

Требования снизить размеры радиодеталей при увеличении их технических характеристиках послужило причиной появления большого количества приборов, которые сегодня используются повсеместно. Это в полной мере коснулось и конденсаторов. Так называемые ионистры или суперконденсаторы являются элементами с большой емкостью (разброс данного показателя достаточно широк от 0,01 до 30 фарад) с напряжением зарядки от 3 до 30 вольт. При этом их размеры очень малы. А так как предмет нашего разговора – это ионистр своими руками, то необходимо в первую очередь разобраться с самим элементом, то есть, что он собой представляет.

Параметры КПЕ

Основным параметром для таких деталей, который поможет определить возможность работы устройства в колебательном контуре, стала минимальная и максимальная емкость. Данный показатель чаще всего указывается рядом с самим конденсатором переменной емкости на схеме устройства.

Стоит отметить, что в таких устройствах, как радиоприемники и радиопередатчики, используется сразу несколько колебательных контуров. Для того чтобы настроить работу сразу нескольких частей, используют блоки конденсаторов. Один блок чаще всего состоит из двух, трех или более секций КПЕ.

Роторная часть для таких блоков обычно крепится на один общий вал для всех конденсаторов переменной емкости. Это делается для удобства, так как при вращении всего одного ротора появляется возможность изменения емкости сразу всех устройств, находящихся в этой секции.

Схемы подключения при рабочем напряжении в 380 В

Выпускаемые промышленностью асинхронные трехфазные двигатели возможно подключить двумя основными способами:

Электродвигатели конструктивно выполняются из подвижного ротора и корпуса, в который вставлен находящийся неподвижно статор (может быть собран непосредственно в корпусе или вставляться туда). Статор имеет в своем составе 3 равнозначные обмотки, специальным образом намотанные и расположенные на нем.

При соединении «звездой» концы всех трех обмоток двигателя соединяются вместе, а к их началам подаются три фазы. При соединении обмоток «треугольником» конец одной соединяется с началом следующей.

Соединение треугольник и звезда.

Конструкция КПК

Для того чтобы изменить или определить емкость переменного конденсатора этого типа, необходимо вращать ротор. Если говорить о наиболее простой аппаратуре, то в ней чаще всего используется проволочный подстроечный конденсатор. Состоит данная деталь из отрезка медной проволоки диаметром 1-2 мм. Длина же этого элемента 15-20 мм. На проволоку очень плотно, виток к витку, наматывается изолированный провод диаметром 0,2-0,3 мм. Для того чтобы изменить емкость в данном устройстве, необходимо отматывать провод. Чтобы в это время не сползла обмотка с него, необходимо пропитать ее любым изоляционным составом.

Ионистор вместо аккумулятора — практический обзор сборки суперконденсатора

Практически такой прибор способен работать во много раз дольше, чем аккумуляторы различных типов, конечно при условии эксплуатации в определенных режимах. Вот в чем особенность применения ионистора вместо аккумулятора и его преимущество:

Но не только такие особенности имеются у ионистора использующегося вместо аккумулятора, о них я скажу после выполнения сборки накопителя.

Необходимые компоненты

Ионистор вместо аккумулятора — порядок сборки батареи

В данном обзоре я буду собирать накопитель энергии с применением восьми конденсаторов, включенных по встречно-параллельной схеме. В принципе будет организованно четыре пары по две емкости включенных параллельно, а пары в свою очередь соединены последовательно.

Эмалированный провод нужно выровнять и убрать с него лак. Выполняется это с помощью рабочего ножа или специального инструмента для зачистки проводов ( у кого он имеется).

Формируем медный провод в соединительные шины

Необходимо изготовить три квадратных элемента и пару полюсов для клемм «+» и «-«

К сформированным изделиям для контактов припаиваем гайки, к которым будут подключаться провода питания.

Залуживаем места соединения квадратов.

Соединяем емкости в батарею, припаиваем проводники к выводам конденсатора, соблюдая при этом полярность.

Вначале нужно собрать четыре группы.

Теперь припаиваем шины для подключения проводов питания.

На этом этапе нужно зарядить батарею током 5А.

По истечению пяти минут накопитель будет полностью заряжен.

Делаем испытательный тест лампой накаливания.

Делаем короткое замыкание выходных контактов — провод разогрелся до красного состояния.

Испытываем батарею подключением электромотора.

Где такая конструкцию используется

Использовать можно ионистор вместо аккумулятора, там где присутствуют большие и цикличные нагрузки по току. Классический пример: накопительная емкость для сабвуфера установленного в автомобиле. Кроме этого суперконденсатор может быть задействован в устройствах где происходят постоянные циклы зарядки/разрядки, например: устройства накопления солнечной энергии с последующей ее передачей фонарям освещения в ночное время.

Емкость сопротивления конденсатора в цепи переменного тока

Здесь важно отметить, что ток в цепи, в которой имеется конденсатор, может протекать лишь при условии, что будет изменяться приложенное напряжение. Также нужно понимать, что сила тока, который будет циркулировать в цепи, во время разряда и заряда этого элемента будет тем больше, чем больше емкость самого конденсатора, а также будет зависеть от скорости, с которой происходят изменения электродвижущей силы (ЭДС).

Еще одно свойство. Конденсатор с переменной емкостью, который включен в цепь именно с переменным током, будет являться для этой цепи сопротивлением. Другими словами, величина именно емкостного сопротивления будет тем меньше, чем больше будет значение самой емкости и чем выше будет частота действующего тока. Однако это утверждение справедливо лишь для цепи, в которой ток переменный. Емкость конденсатора равна бесконечности, то есть его сопротивление будет бесконечно, если разместить такой элемент в цепи с постоянным током.

Немного теории

О нужно знать несколько вещей. Наиболее важные из них касаются зарядки, разрядки и подключения: последовательного и параллельного.

Зарядка суперконденсатора

Начнем с постоянной времени RC-цепи:

За время t суперконденсатор емкостью С, подключенный последовательно с резистором R, зарядится примерно до 2/3 (точнее до 63,2%) напряжения питания. За время 5t суперконденсатор зарядится до значения очень близкое к напряжению питания (99,3%).

Эти интервалы обусловлены тем, что процесс зарядки конденсатора является не линейной функцией (экспоненциальной). Для определения его параметров можно использовать следующие формулы:

В приведенных выше формулах:

Обратите внимание, что:

Практический пример: зарядка суперконденсатора емкостью 1Ф через резистор сопротивлением 50 Ом от источника напряжения 5 В (зафиксированного на осциллографе):

На рисунке видно, что суперконденсатор достиг заряда 63,2% (3,16 В) примерно за 47 секунд. Это согласуется (более менее) с постоянной времени:

t = 50 Ом * 1 Ф = 50 сек

Подстроечные конденсаторы

Конденсаторы переменной емкости являются одним из наиболее важных элементов современной радиоэлектроники. Они широко применяются в измерительной аппаратуре и в различных устройствах электронной техники. К данному типу конденсаторов относятся подстроечные конденсаторы (конденсаторы полупеременной емкости), емкость которых устанавливают только в ходе настройки аппаратуры при выпуске ее с производства. Таким образом, в процессе эксплуатации их емкость уже не изменяется. Перенастройка конденсатора возможна только при ремонте данной аппаратуры. Возможность установки емкости компонента только в процессе настройки приводит к упрощению конструкции и снижению количества циклов регулировки в сравнении с переменными конденсаторами.

Подстроечные конденсаторы часто именуются триммерами. Такие компоненты могут быть использованы в схемах с плавным изменением частоты для компенсации разброса начальной емкости схемы, для установки требуемой величины емкостной связи, для настройки контуров на требуемые фиксированные частоты, для компенсации отклонений параметров элементов схемы и в др. областях. Основными техническими параметрами триммеров являются:

C _{min, max} — границы диапазона регулировки — минимальная, максимальная емкости (Ф)
U — допустимое напряжение (В). Величина допустимого и рабочего напряжения определяется свойствами и толщиной диэлектрика, а также расстоянием между выводами
ТКЕ — температурный коэффициент емкости (ppm/^°С), является характеристикой температурной стабильности емкости
Q — добротность в заданном диапазоне частот при максимальной емкости

Конструкция подстроечных конденсаторов определяется функцией устройств. Применяемые способы монтажа и крепления конденсаторов должны обеспечивать необходимую механическую прочность, надежный электрический контакт и исключение резонансных явлений во время воздействия вибрационных нагрузок. По особенностям конструкции условно такие конденсаторы можно разделить на пластинчатые, цилиндрические и дисковые. Особое внимание при выборе триммеров также уделяется выбору типа диэлектрика, используемого в пассивном компоненте. Так, например,выделяют подстроечные конденсаторы:

с газообразным или жидким диэлектриком (воздушные, газонаполненные, маслонаполненные)
с твердым неорганическим диэлектриком (керамические, стеклянные, слюдяные)
с твердым органическим диэлектриком (воздушнопленочные, тефлоновые и др.)

Компания Temex-Ceramics является одним из ведущих мировых производителей ВЧ и СВЧ пассивных компонентов, применяемых в телекоммуникациях, медицинском и промышленном оборудовании, военной и аэрокосмической аппаратуре и др. . В настоящее время, усовершенствование технологий и развитие потенциала компании ведется в одном из важнейших направлений — производстве многослойных керамических (высоковольтных, высокотемпературных, высокочастотных) и подстроечных конденсаторов с воздушным, керамическим или сапфировым диэлектриком, а также регулирующих элементов для резонаторных фильтров.

Компанией Temex-Ceramics представлен широкий ассортимент триммеров с различными техническими параметрами, выпускаемые как для поверхностного монтажа (SMD), так и в выводном исполнении, характеризующиеся высокой добротностью.

Подстроечные конденсаторы с керамическим диэлектриком

Подстроечные керамические конденсаторы могут использоваться в космическом приборостроении, радиоприемных и передающих устройствах, телевизионных и видеосистемах и др. Такие компоненты отличаются прежде всего улучшенными удельными характеристиками. В частности, триммеры (серии AT2320G, AT 9401G, AT 9402G, AT 9410G, AT 0300/AT1300) , предназначенные для поверхностного монтажа (SMD), представляют собой компоненты, применяемые в электрических схемах, где размер и техническое исполнение являются особенно важными параметрами. Например, герметизированная серия подстроечных SMD конденсаторов с алюминиевым корпусом характеризуется устойчивостью к жестким воздействиям окружающей среды, а также механической и электрической прочностью. Кроме того, конструкция корпуса конденсатора защищает его от проникновения внутрь изделия флюса или обезжиривающего раствора при пайке. Рабочий диапазон частот таких компонентов не превышает 2 ГГц. Миниатюрные триммеры характеризуются высокой добротностью, стабильностью электрических характеристик в течение всего срока службы изделия. Отмеченные компоненты доступны в немагнитном исполнении. Среди SMD компонентов, выпускаемых компанией, можно выделить серии триммеров:

SMD герметизированные керамические триммеры

Серия триммера	Диапазон емкостей (пФ)	Номинальное напряжение (VDC)	Допустимое напряжение (VDC)	Диапазон рабочих температур, °С	ТКЕ, ppm/°C	Q, при 100МГц и C_max
Серия AT 23XXG
AT2320G-0-1	0. 6 — 2.5	250	500	-55÷+125	100+/-200	>3000
AT2320G-1	1.0 — 5.0	250	500	-55÷+125	100+/-200	>1000
AT2320G-2	2.5 — 10.0	250	500	-55÷+125	100+/-200	>1000
AT2320G-3	7.5 — 18.0	250	500	-55÷+125	-450+/-300	>500
AT2340G-4	8.5 — 22.0	250	500	-55÷+125	-1100+/-300	>300

Миниатюрные SMD керамические триммеры

Серия триммера	Диапазон емкостей (пФ)	Номинальное напряжение (VDC)	Допустимое напряжение (VDC)	Диапазон рабочих температур, °С	ТКЕ, ppm/°C	Q, при 100МГц и C_max
Серия AT 9401G
AT9401G-0 AT9401G-0 SL1	0. 25 — 0.7	250	500	-55÷+125	50+/-50	>1000
AT9401G-1 AT9401G-1 SL1	0.5 — 1.3	250	500	-55÷+125	NPO+/-100	>1000
AT9401G-2 AT9401G-2 SL1	0.6 — 2.0	250	500	-55÷+125	-400+/-200	>1000
AT9401G-4 AT9401G-4 SL1	1.5 — 4.0	250	500	-55÷+125	-1100+/-300	>500
Серия AT 9402G
AT9402G-0 AT9402G-0 SL1	0.5 — 2.5	250	500	-55÷+125	100+/-100	>3000
AT9402G-1 AT9402G-1 SL1	1. 0 — 5.0	250	500	-55÷+125	100+/-200	>1000
AT9402G-2 AT9402G-1 SL1	2.5 — 10.0	250	500	-55÷+125	-50+/-100	>1000
AT9402G-4 AT9402G-4 SL1	3.0 — 12.0	250	500	-55÷+125	-1100+/-300	>500
AT9402G-6 AT9402G-6 SL1	8.0 — 25.0	250	500	-55÷+125	-1100+/-300	>300
AT9402G-8 AT9402G-8 SL1	5.0 — 15.0	250	500	-55÷+125	-300+/-300	>750
AT9402G-9 AT9402G-9 SL1	7. 0 — 18.0	250	500	-55÷+125	-450+/-300	>500
СерияAT9410G
AT9410G-0 AT9410G-0 SL1	1.0 — 4.5	250	500	-55÷+125	50+/-50	>1000
AT9410G-1 AT9410G-1 SL1	2.5 — 10.0	250	500	-55÷+125	-100+/-200	>1000
AT9410G-2 AT9410G-2 SL1	4.0 — 18.0	250	500	-55÷+125	-400+/-200	>700
AT9410G-3 AT9410G-3 SL1	6.0 — 35.0	250	500	-55÷+125	-1100+/-300	>200
AT9410G-4 AT9410G-4 SL1	7. 0 — 40.0	250	500	-55÷+125	-1100+/-300	>200
AT9410G-5 AT9410G-5 SL1	10.0 — 50.0	250	500	-55÷+125	1500+/-500	>200
AT9410G-25 AT9410G-25 SL1	5.0 — 25.0	250	500	-55÷+125	NPO+/-150	>200

Сверхкомпактные керамические триммеры для SMD монтажа

Серия триммера	Диапазон емкостей (пФ) +50%/-0	Номинальное напряжение (VDC)	Допустимое напряжение (VDC)	Диапазон рабочих температур, °С	ТКЕ, ppm/°C	Сопротивление изоляции, МОм
Серия AT 0300/AT1300
AT0303 AT1303	1. 5 — 3.0	100	220	-40÷+85	0+/-200	10000 мин
AT0306 AT1306	2.0 — 6.0	100	220	-40÷+85	0+/-300	10000 мин
AT0308 AT1308	3.0 — 8.0	100	220	-40÷+85	-750+/-500	10000 мин
AT0310 AT1310	2.0 — 10.0	100	220	-40÷+85	0+/-300	10000 мин
AT0315 AT1315	3.0 — 15.0	100	220	-40÷+85	0+/-300	10000 мин
AT0320 AT1320	4. 5 — 20.0	100	220	-40÷+85	0+/-500	10000 мин
AT0330 AT1330	5.5 — 30.0	100	220	-40÷+85	-7500+/-500	10000 мин
AT0340 AT1340	8.0 — 40.0	100	220	-40÷+85	-7500+/-500	10000 мин

Подстроечные конденсаторы с сапфировым диэлектриком

При выборе диэлектрика для высокоточных подстроечных конденсаторов для многих разработчиков особый интерес представляет сапфир. Триммеры с сапфировым диэлектриком (серия AT272 *,AT SM260X, AT SM270X, AT SM280X, AT SM290X) характеризуются высокой добротностью, достаточно низким значением температурного коэффициента, большим сроком службы и обеспечивают отсутствие шумов при настройке оборудования. Кроме того, такие конденсаторы обладают достаточно большой емкостью при небольших размерах корпуса, что позволяет их активно использовать в беспроводных средствах связи, в электрических схемах СВЧ-устройств различного назначения. Благодаря изоляционным свойствам диэлектрического материала и достаточно прочной конструкции корпуса в триммерах достигаются высокие значения напряжения электрического пробоя.

Триммеры с сапфировым диэлектриком

Серия триммера	Диапазон емкостей* (пФ)	Номинальное напряжение (VDC)	Допустимое напряжение (VDC)	Диапазон рабочих температур, °С	ТКЕ, ppm/°C*	Q, при C_max
Серия AT272
AT2726X	0.3 — 1. 2	500	1000	-55÷+125	0+/-50	>5000 при 250МГц
AT SM260X	0.3 — 1.2	500	1000	-55÷+125	0+/-50	>5000 при 250МГц
AT2727X	0.6 — 4.5	500	1000	-55÷+125	0+/-50	>3000 при 250МГц
AT SM270X	0.6 — 4.5	500	1000	-55÷+125	0+/-50	>3000 при 250МГц
AT2728X	0.4 — 2.5	500	1000	-55÷+125	0+/-50	>4000 при 250МГц
AT SM280X	0. 4 — 2.5	500	1000	-55÷+125	0+/-50	>4000 при 250МГц
AT27290X	0.8 — 8.0	500	1000	-55÷+125	0+/-75	>3000 при 100МГц
AT SM290X	0.8 — 8.5	500	1000	-55÷+125	0+/-75	>3000 при 100 МГц

* — значение приводится для стандартных серий

Подстроечные конденсаторы с воздушным диэлектриком

Серия воздушных подстроечных конденсаторов (AT 5200, AT 5400, AT 5500 , AT 5600, AT 5700, AT 5800 и др.) была специально разработана компанией Temex-Ceramics для применения в СВЧ устройствах различного функционального назначения. Воздух в сравнении с твердыми диэлектриками обладает целым рядом положительных свойств: малой проводимостью, отсутствием зависимости диэлектрической проницаемости (ε) от частоты, малой зависимостью ε от температуры, давления и влажности. Кроме того, при использовании такого диэлектрика наиболее просто осуществляется изменение емкости за счет взаимного перемещения пластин. Использование воздуха в качестве диэлектрика позволяет создать наиболее простые конструкции с улучшенными электрическими свойствами (малый тангенс угла потерь, невысокие значения ТКЕ, стабильность емкости), что позволяет их использовать в кварцевых генераторах и фильтрах, мобильных радиоустройствах, авиационных средствах связи, радиолокаторах, в кабельном телевидении и др.

Триммеры Temex-Ceramics с воздушным диэлектриком

Серия триммера	Диапазон емкостей (пФ)	Номинальное напряжение (VDC)	Допустимое напряжение (VDC)	Диапазон рабочих температур, °С	ТКЕ, ppm/°C	Q при 100Мгц, при C_max
Миниатюрные триммеры с воздушным диэлектриком
AT 5800 AT 5801 AT 5802 AT 8051	0. 35 — 3.5	250	500	-55÷+125	0+/-50	>10000
AT 5850 AT 5851 AT 5852 AT 5853	0.5 — 5.0	250	500	-55÷+125	0+/-50	>7500
AT 5700 AT 5701 AT 5702 AT 8050	0.8 — 6.0	250	500	-55÷+125	0+/-15	>10000
AT 5750 AT 5751 AT 5752 AT 5753	0.8 — 10.0	250	500	-55÷+125	0+/-50	>7500
Стандартные триммеры с воздушным диэлектриком
AT 5200 AT 5201 AT 5202 AT 8052	0. 8 — 10	250	500	-55÷+125	0+/-15	>5000
AT 5400 AT 5401 AT 5402 AT 8053	1.0 — 14.0	250	500	-55÷+125	0+/-25	>3000
AT 5450 AT 5451 AT 5452 AT 5453	1.0 — 16.0	250	500	-55÷+125	0+/-50	>3000
AT 5500 AT 5501 AT 5502 AT 8054	1.0 — 20.0	250	500	-55÷+125	0+/-30	>1000
AT 5600 AT 5601 AT 5602	1.0 — 30.0	250	500	-55÷+125	0+/-30	>800
Высоковольтные триммеры с воздушным диэлектриком
AT 5301 AT 5302	0. 8- 10.0	500	1000	-55÷+125	0+/-20	>2000

Высоковольтные подстроечные конденсаторы Temex-Ceramics

Компания Temex-Ceramics разработала специальную серию немагнитных высоковольтных подстроечных конденсаторов (AT 52H, AT 55H) на основе тефлонового и сапфирового диэлектрика, которые находят широкое применение в медицине, приборах, работающих на основе магнитно-ядерного резонанса и др.. Поскольку к немагнитным свойствам материалов предъявляются жесткие требования, все выпускаемые изделия соответствуют директиве RоHS. Среди производимых Temex-Ceramics немагнитных триммеров можно выделить:

Высоковольтные триммеры Temex-Ceramics с тефлоновым диэлектриком

Серия триммера	Диапазон емкостей (пФ)	Номинальное напряжение (VDC)	Допустимое напряжение (VDC)	Диапазон рабочих температур, °С	ТКЕ, ppm/°C	Q, при C_max
AT52H
AT 52H01 AT 52H02	1. 5 — 10.0	1250	2500	-55÷+125	50+/-40	>1400 при 195 МГц
AT55H
AT 55H01 AT 55H02	1.5 — 19.0	1000	2000	-55÷+125	0+/-50	>1000 при 175 МГц

Высоковольтные триммеры Temex-Ceramics с сапфировым диэлектриком

Серия триммера	Диапазон емкостей (пФ)	Номинальное напряжение (VDC)	Допустимое напряжение (VDC)	Диапазон рабочих температур, °С	ТКЕ, ppm/°C	Q, при 100 МГц при C_max
AT572
AT 57290	0. 8 — 8.0	500	1000	-55÷+125	350+/-75	>3000
AT 57250	1.0 — 13.0	1500	2250	-55÷+125	350+/-75	>1500
TG09
TG 091	0.5 — 8.0	1500	2500	-55÷+125	350+/-75	>2500
TG 092	0.5 — 10.0	1000	1600	-55÷+125	350+/-75	>2000
TG 094	0.6 — 8.0	5000	10000	-55÷+125	400+/-100	tbc

Керамический чип компонента LaserTrim

Керамические чип компоненты LaserTrim характеризуются достаточно низкой себестоимостью (в сравнении с триммерами других серий) и подходят для использования в устройствах, чувствительным к вибрации и шумам, где механическая подстройка запрещена. Конденсаторы LaserTrim характеризуются высокой добротностью, компактностью, низким дрейфом емкости, высоким сопротивлением изоляции и др. Основные области применения: сотовая связь, радиомодемы, блоки дистанционного управления. Кроме того, конденсаторы этой серии широко используют в узлах электрических схем в: осцилляторах, фильтрах, антеннах и др.

Конденсаторы LaserTrim

Серия	Емкость, (пФ)	Отклонение от емкости	Номинальное напряжение (VDC)	Диапазон рабочих температур, °С	ТКЕ, ppm/°C	Подробнее
L14 L15 L18 L41	1-21	-0%/+25%	50	-55÷+125	0+/-30

Серия

Емкость, (пФ)

Отклонение от емкости

Номинальное напряжение (VDC)

Диапазон рабочих температур, °С

ТКЕ, ppm/°C

Подробнее

L14

L15

L18

L41

1-21

-0%/+25%

-55÷+125

0+/-30

Тюнеры Temex-Ceramics

Тюнеры используют для точной настройки таких СВЧ компонентов как, фильтры, резонаторы, осциллографы, волноводы, диэлектрические резонаторы и др. . Высокая надежность конструкции, стабильность параметров после настройки, наличие блокирующих пазов и регулировка шума обеспечивает использование тюнеров в заданном диапазоне частот. Основные области применения таких компонентов — космическое приборостроении, волноводы, преобразователи сопротивления и др.

Переменный конденсатор

Роторный конденсатор переменной емкости

Роторный переменный конденсатор: несколько положений ротора.

А переменный конденсатор это конденсатор емкость которых может намеренно и многократно изменяться механически или электронно. Переменные конденсаторы часто используются в L / C схемы для установки резонансной частоты, например для настройки радио (поэтому его иногда называют настроечный конденсатор или же тюнинг конденсатор), или как переменную реактивное сопротивление, например за согласование импеданса в антенные тюнеры.

Содержание

1 Емкость с механическим регулированием
2 Особые формы механически регулируемых конденсаторов
- 2. 1 Несколько разделов
- 2.2 Бабочка
- 2.3 Разделенный статор
- 2.4 Дифференциальный
3 История
4 Емкость с электронным управлением
- 4.1 Емкость, настроенная по напряжению
- 4.2 Емкость с цифровой настройкой
5 Преобразователи
6 Примечания
7 Рекомендации
8 внешняя ссылка

Емкость с механическим регулированием

Принцип роторного переменного конденсатора

В конденсаторах переменной емкости с механическим управлением можно изменять расстояние между пластинами или площадь перекрывающейся поверхности пластин.

Наиболее распространенная форма состоит из группы полукруглых металлических пластин на оси вращения («ротор «), которые расположены в зазорах между набором неподвижных пластин («статор «), так что площадь перекрытия можно изменять путем вращения оси. В качестве диэлектрик Выбирая форму вращающихся пластин, можно создавать различные функции емкости в зависимости от угла, например для получения линейной шкалы частот. Различные формы редукции механизм механизмы часто используются для достижения более точного управления настройкой, то есть для распределения изменения емкости на больший угол, часто на несколько оборотов.

Измерение емкости роторного конденсатора
C_мин = 29 пФ
C = 269 пФ
C_{Максимум} = 520 пФ

В вакуумном переменном конденсаторе используется набор пластин, сделанных из концентрических цилиндров, которые можно вставлять или выдвигать из противоположного набора цилиндров.^[1] (втулка и плунжер). Эти пластины затем герметизируются внутри непроводящей оболочки, такой как стекло или керамика, и помещаются под высокий вакуум. Подвижная часть (плунжер) установлена на гибкой металлической мембране, которая герметизирует и поддерживает вакуум. К плунжеру прикреплен винтовой вал; при повороте вала плунжер перемещается внутрь или наружу втулки, и значение конденсатора изменяется. В вакуум не только увеличивает рабочий Напряжение и Текущий грузоподъемность конденсатор, это также значительно снижает вероятность дуга по тарелкам. Чаще всего вакуумные переменные используются в мощных передатчики такие как те, которые используются для вещание, военный и любительское радио, а также мощные Радиочастотные сети настройки. Вакуумные переменные также могут быть более удобными; поскольку элементы находятся в вакууме, рабочее напряжение может быть выше, чем у воздушного переменного тока того же размера, что позволяет уменьшить размер вакуумного конденсатора.

Очень дешевые переменные конденсаторы изготовлены из многослойной алюминиевой и пластиковой фольги, которая прижимается друг к другу с помощью винта. Эти так называемые соковыжималки Однако не может обеспечить стабильную и воспроизводимую емкость. Также используется вариант этой конструкции, который позволяет линейное перемещение одного набора пластин для изменения площади перекрытия пластин, и его можно назвать слайдер. Это имеет практические преимущества для импровизированного или домашнего строительства и может быть обнаружено в резонансных рамочных антеннах или кристаллических радиоприемниках.

Небольшие переменные конденсаторы, управляемые отверткой (например, чтобы точно установить резонансную частоту на заводе, а затем никогда не настраиваться снова), называются триммер конденсаторы. Помимо воздуха и пластика, триммеры также могут быть изготовлены из керамического диэлектрика, например слюда.

Особые формы механически регулируемых конденсаторов

Различные формы переменных конденсаторов

Несколько разделов

Очень часто несколько секций статора / ротора расположены друг за другом на одной оси, что позволяет настраивать несколько настроенных цепей с использованием одного и того же элемента управления, например преселектор, входной фильтр и соответствующий генератор в цепи приемника. Секции могут иметь одинаковые или разные номинальные емкости, например 2 × 330 пФ для фильтра AM и генератора, плюс 3 × 45 пФ для двух фильтров и генератора в секции FM того же приемника. Конденсаторы с несколькими секциями часто включают в себя подстроечные конденсаторы, подключенные параллельно переменным секциям, которые используются для настройки всех настроенных цепей на одинаковую частоту.

Бабочка

А конденсатор бабочка представляет собой форму вращающегося переменного конденсатора с двумя независимыми наборами пластин статора, противостоящих друг другу, и бабочка -образный ротор, расположенный так, что вращение ротора будет одинаково изменять емкости между ротором и любым статором.

Конденсаторы типа бабочки используются в симметричных настроенных схемах, например РФ мощность усилитель мощности этапы в тяни-Толкай конфигурация или симметричная антенные тюнеры где ротор должен быть «холодным», т.е. подключенным к ВЧ (но не обязательно ОКРУГ КОЛУМБИЯ ) земля потенциал. Поскольку пиковый высокочастотный ток обычно течет от одного статора к другому, не проходя через контакты стеклоочистителя, конденсаторы типа бабочки могут выдерживать большие резонансные высокочастотные токи, например в магнитные рамочные антенны.

В конденсаторе типа бабочка статоры и каждая половина ротора могут покрывать только максимальный угол 90 °, так как должно быть положение без перекрытия ротора / статора, соответствующее минимальной емкости, поэтому поворот только на 90 ° охватывает весь диапазон емкости .^[1]

Разделенный статор

Тесно связанные разделенный конденсатор переменной емкости статора не имеет ограничения на угол 90 °, поскольку в нем используются два отдельных пакета электродов ротора, расположенных по оси друг за другом. В отличие от конденсатора с несколькими секциями, пластины ротора в разделенном конденсаторе статора установлены на противоположных сторонах оси ротора. В то время как у разделенного конденсатора статора преимущества электродов большего размера по сравнению с конденсатором типа бабочка, а также угла поворота до 180 °, разделение пластин ротора приводит к некоторым потерям, поскольку высокочастотный ток должен проходить через ось ротора, а не проходить прямо через каждую. лопасть ротора.

Дифференциальный

Дифференциальные переменные конденсаторы также имеют два независимых статора, но в отличие от конденсатора-бабочки, где емкости с обеих сторон увеличиваются одинаково при вращении ротора, в дифференциальном переменном конденсаторе емкость одной секции будет увеличиваться, а емкость другой секции уменьшаться, сохраняя постоянную сумму двух емкостей статора . Следовательно, дифференциальные переменные конденсаторы могут использоваться в емкостных потенциометрический схемы.

История

Конденсатор переменного тока с воздушным диэлектриком был изобретен Венгерский инженер Дезо Корда. Он получил Немецкий патент на изобретение 13 декабря 1893 г.^[2]

Емкость с электронным управлением

Емкость, настроенная по напряжению

Толщина обедненного слоя полупроводника с обратным смещением диод изменяется в зависимости от напряжения постоянного тока, приложенного к диоду. Любой диод демонстрирует этот эффект (включая p / n-переходы в транзисторах), но устройства, специально продаваемые как диоды переменной емкости (также называемые варакторами или варикапсы ) имеют большую площадь перехода и профиль легирования, специально разработанный для максимального увеличения емкости.

Их использование ограничено низкими амплитудами сигнала, чтобы избежать очевидных искажений, поскольку на емкость может повлиять изменение напряжения сигнала, что исключает их использование во входных каскадах высококачественных приемников радиочастотной связи, где они могут добавить недопустимые уровни интермодуляция. В УКВ /УВЧ частоты, например в FM-радио или ТВ-тюнерах динамический диапазон ограничен шумом, а не большими требованиями к обработке сигнала, и на пути прохождения сигнала обычно используются варикапы.

Варикапы используются для модуляция частоты генераторов, и сделать высокочастотные генераторы, управляемые напряжением (VCO), основной компонент в ФАПЧ (PLL) синтезаторы частот которые повсеместно используются в современном коммуникационном оборудовании.

Устройство BST основано на титанате бария-стронция и изменяет емкость, подавая на устройство высокое напряжение. Они имеют специальный аналоговый управляющий вход и поэтому вносят меньше нелинейностей, чем варакторные диоды, особенно для более высоких напряжений сигнала. Ограничениями для BST являются стабильность по температуре и линейность в сложных приложениях.

Емкость с цифровой настройкой

А конденсатор с цифровой настройкой является IC переменный конденсатор на основе нескольких технологий. МЭМС, BST и ТАК ЧТО Я /SOS Устройства доступны от ряда поставщиков и различаются по диапазону емкости, добротности и разрешению для различных применений настройки радиочастот.

Устройства MEMS имеют самый высокий коэффициент качества и очень линейны, поэтому подходят для настройки апертуры антенны, согласования динамического импеданса, согласования нагрузки усилителя мощности и регулируемых фильтров. Радиочастотная настройка МЭМС — все еще относительно новая технология и еще не получила широкого распространения.

Устройства настройки SOI / SOS сконструированы как твердотельные переключатели на полевых транзисторах, построенные на изолированных КМОП-пластинах, и в них используются крышки MIM, расположенные в виде двоично-взвешенных значений для достижения различных значений емкости. Переключатели SOI / SOS обладают высокой линейностью и хорошо подходят для приложений с низким энергопотреблением, где отсутствуют высокие напряжения. Для работы при высоком напряжении требуется несколько последовательно подключенных полевых транзисторов, что увеличивает последовательное сопротивление и снижает добротность.

Значения емкости рассчитаны на антенна согласование импеданса в многодиапазонном LTE GSM /WCDMA сотовые телефоны и мобильные ТВ-приемники, работающие в широких частотных диапазонах, например в европейских DVB-H и японский ISDB-T системы мобильного телевидения.^[3]

Преобразователи

Переменная емкость иногда используется для преобразования физических явлений в электрические сигналы.

В конденсаторе микрофон (широко известный как конденсаторный микрофон ), диафрагма действует как одна пластина конденсатора, а вибрации вызывают изменения расстояния между диафрагмой и неподвижной пластиной, изменяя напряжение, поддерживаемое на пластинах конденсатора. Френзель, Луи (29 января 2009 г.). «Автоматическая настройка цифровой антенны подходит для множества беспроводных приложений». Электронный дизайн. Архивировано из оригинал 3 августа 2014 г.. Получено 23 января 2017.

внешняя ссылка

Создайте свой собственный конденсатор переменного тока
Изображения исторических переменных конденсаторов в высоком разрешении
Введение в конденсаторы
Введение в регулируемый вакуумный конденсатор

Переменные конденсаторы и подстроечные устройства

Переменные конденсаторы / подстроечные устройства используются для подстройки и настройки. Они представляют собой небольшую, но важную часть ассортимента конденсаторов.

Общее описание

С помощью электродной системы, состоящей из одной неподвижной и одной подвижной частей – статора и ротора – емкость может изменяться от минимального до максимального значения, так называемое колебание емкости.

Температурный коэффициент (TC) для различных встречающихся диэлектриков обычно значительно отличается от соответствующих значений для постоянных конденсаторов. Различия, за исключением того, что применяется для самых прецизионных компонентов, значительно больше, что связано с механическими условиями, на которых основана вся конструкция.

Подстроечные конденсаторы в основном предназначены для монтажа на печатных платах (PCB), но конструкции для поверхностного монтажа становятся все более распространенными. Триммеры часто имеют трение, которое увеличивает крутящий момент и, таким образом, фиксирует конденсатор в установленном положении.

Типы токарной обработки

Воздушный диэлектрик

Классический переменный конденсатор состоит из полукруглых электродов, которые можно завернуть друг в друга, как показано на рис. 1. Модели предназначены для монтажа на печатной плате или панели. Их используют преимущественно для настройки резонансных цепей.

Рисунок 1. Схема конденсатора переменной с воздушной изоляцией и пример производства Tronser.

Электроды с воздушной изоляцией предъявляют высокие требования к механической точности. Расстояние между пластинами обычно составляет от 0,2 до 1 мм. Цена относительно высока.

Керамические подстроечные резисторы

Если мы уменьшим количество пластин на рис. 1 до одного посеребренного керамического ротора, который поворачивается над электродом статора, мы получим керамический подстроечный конденсатор. Пример такой конструкции показан на рис. 2. Существуют также многослойные конструкции. Стили конденсаторов предназначены для монтажа в отверстие или на поверхность.

Поскольку используется керамика типа 1, потери будут относительно небольшими.

Рис. 2. Пояснительный эскиз поперечного реза керамического триммера.

Типы пластиковой фольги

Если мы заменим воздушную изоляцию на рис. 1 на пластиковую фольгу, расстояние между электродами может быть уменьшено одновременно с увеличением ε _r – и, следовательно, емкости, – к сожалению, в пользу компромисса. с несколько худшим значением Q. Пластиковые диэлектрики с низкими потерями, такие как тефлон (ПТФЭ), полипропилен (ПП) и поликарбонат (ПК), широко распространены, но также существует полиэстер (ПЭТФ).

Концентрическая конструкция

Рис. 3. Эскиз концентрического триммера

В концентрическом типе диэлектриком обычно служит воздух. Ротор и статор изготовлены, например, из позолоченной латуни. Концентрический тип состоит из концентрически ориентированных металлических труб как на подвижном роторе, так и на статоре.

Вставляются друг в друга со стороны ротора и отделяются друг от друга воздушным зазором. Это вопрос прецизионной конструкции, допускающей воздушные зазоры до 0,1 мм (4 мила). Значение Q будет высоким, а размеры сравнительно большими. Температурный коэффициент очень мал.

Для обеспечения стабильности настройки один производитель использует одну или несколько прорезей в роторе, которые с усилием пружины увеличивают трение и фиксируют триммер в отрегулированном положении.

Поршневая конструкция

Рис. 4. Пример триммера SMD поршневой конструкции

Поршневая конструкция используется с воздухом, тефлоном или сапфиром в качестве диэлектрика. При ε _r, равном примерно 8, сапфировый диэлектрик достигает определенной емкости на увеличение объема. Существует как дырочное, так и поверхностное крепление. Поперечное сечение конструкции SMD с сапфировым диэлектриком показано на рис. 4. Что касается концентрической конструкции, TC будет небольшим.

Применение

Триммеры для коммерческого использования иногда не имеют удовлетворительной герметизации. Затем их нельзя мыть или подвергать воздействию припоя или чистящих растворителей. Герметичные типы с пластиковым корпусом не должны подвергаться воздействию трихлорэтилена.

Для чувствительных приложений, таких как медицинская магнитно-резонансная томография (МРТ), эти компоненты помогают оптимизировать производительность, когда любая нестабильность времени или температуры может повлиять на вывод изображения.

По сути, когда пациента помещают внутрь трубки МРТ-сканера и к нему прикладывается магнитное поле, протоны вращаются внутри молекул его тела, выстраиваясь в одну линию в одном направлении. Когда к протону в однородном поле прикладывается короткий, сгенерированный компьютером РЧ-сигнал, он «подталкивается» к разрушению формации. После прерывания протоны возвращаются в исходное состояние выравнивания. В процессе перестройки излучается энергия; излучаемую энергию можно измерить и использовать для идентификации различных типов молекул и их местоположения в организме. Подстроечные конденсаторы используются для настройки катушек TX и RX на частоту Ламора, частоту, на которой излучается эта энергия. Кроме того, настройка триммерного конденсатора имеет решающее значение для точности изображений МРТ.

Чтобы удовлетворить высокие требования МРТ, при выборе подстроечного конденсатора следует учитывать следующие важные факторы:

Коэффициент добротности	Влияет на мощность; более высокая добротность снижает самонагрев в радиочастотных условиях Важно в цепях фильтров; влияет на вносимые потери
Значение K (диэлектрическая постоянная)	Определяет плотность емкости в сочетании с выдерживаемым напряжением диэлектрика; чем выше значение K, тем меньше компонент может быть
Диэлектрическое выдерживаемое напряжение	Максимальное напряжение постоянного тока, которое изделие может выдержать без отказа
Немагнитные свойства процессы, необходимые для обеспечения точности и производительности МРТ
Полуоборотные и многооборотные триммеры	Полуоборотные триммеры имеют более низкую добротность, DWV и точность; обычно используются в средах с более низким напряжением и мощностью, где требуется некоторая настройка. Многооборотные триммеры отличаются более высокими показателями Q, DWV и производительностью; обеспечивает точность там, где необходима точная настройка

Рис. 5. Переменные конденсаторы – руководство по выбору медицинских триммеров для МРТ; источник: Knowles

Виды отказов

Как и в случае с потенциометрами, переменные конденсаторы представляют собой электромеханические устройства с соответствующей высокой частотой отказов. Контактное сопротивление ротора может изменяться и вызывать нарушения контакта.

Загрязнение – не в последнюю очередь от очистки флюса – может вызвать аналогичные проблемы. Возможно загрязнение и коррозия механических частей. Сообщается о коротких замыканиях из-за серьезного механического смещения частей с воздушной изоляцией.

Таблица 1. ХАРАКТЕРИСТИКИ ПЕРЕМЕННЫХ КОНДЕНСАТОРОВ / ТРИММЕРОВ

Источник: EPCI

(903) 558-1007 Переменные конденсаторы. Совершенно новые низкочастотные переменные конденсаторы.

Дом

Заказ

Связаться с

Конфиденциальность

ДЛЯ ЗАКАЗА: Звоните 903-558-1007

Переменные конденсаторы

Band-New ПЕРЕМЕННЫЕ КОНДЕНСАТОРЫ для настройки и точной настройки. Передача и получение

У нас есть высококачественные воздушные конденсаторы переменной настройки, предназначенные для настройки низкочастотных радиодиапазонов. Конденсаторы для настройки нижних частот радиодиапазонов ниже 2 МГц. Диапазоны VLF, Long Wave, AM.

Переменный конденсатор емкостью 1400 пФ для использования при настройке антенн СНЧ и длинных волн

Этот конденсатор используется для настройки приемников и антенн в диапазонах СНЧ и длинных волн.

Этот прецизионный 3-секционный совершенно новый воздушный переменный конденсатор имеет регулируемый диапазон от 14 пФ до 466 пФ в трех индивидуально экранированных секциях.

Три индивидуально экранированных конденсатора в одном корпусе! Соедините секции, чтобы получить один конденсатор емкостью от 40 до 1400 пФ.

3 секции, каждая с диапазоном настройки от 14 пФ до 466 пФ.
Вы можете соединить 3 секции для значения переменной 1400 пФ.
3 отверстия с резьбой на дне для крепления, стандартный размер 6-32.
Металлический экран между двумя отдельными секциями.
Проушина рамы для простого заземления шасси приварена к задней части устройства.
Вращение против часовой стрелки; по мере увеличения емкости, если смотреть спереди.
Прочная металлическая конструкция.
Размер: длина вала: 1,12 дюйма; спереди назад: 3 и 2/16 дюйма; ширина: 1 и 13/16 дюйма; высота 1,5 дюйма.
Описание: 3 секции, макс. 466 пФ каждая, прямой привод, вал длиной 1,12 дюйма, вращение против часовой стрелки, 3 отверстия с резьбой 6-32 внизу
Этот переменный конденсатор будет работать в диапазоне от 1 кГц до 5 МГц.
Создайте 3-полосную настроенную антенну или используйте 1 секцию для РЧ-генератора и одну секцию для антенного тюнера, или создайте 3-диапазонный коммутируемый широкополосный антенный тюнер.

Номер по каталогу Stormwise S3-466-X3G составляет 121,00 долл. США + 14,00 долл. США в час.
Переменный конденсатор емкостью 932 пФ для использования при настройке антенн ОНЧ, длинноволнового и АМ-диапазона.
Этот прецизионный 2-секционный совершенно новый воздушный переменный конденсатор имеет регулируемый диапазон от 14 пФ до 466 пФ в двух индивидуально экранированных секциях.
Соедините 2 секции в диапазоне от 28 пФ до 932 пФ.
Проушина рамы для простого заземления шасси приварена к задней части устройства.
Размер: длина вала: 0,69 дюйма; спереди назад: 2 и 5/16 дюйма; ширина: 1 и 13/16 дюйма; высота 1,5 дюйма.
3 отверстия с резьбой на дне для крепления, стандартный размер 6-32.
Металлический экран между двумя отдельными секциями.
Вращение против часовой стрелки; по мере увеличения емкости, если смотреть спереди.
Прочная металлическая конструкция.
Этот переменный конденсатор будет работать в диапазоне от 10 кГц до 5 МГц.
Соберите антенну с двойной настройкой или используйте 1 секцию для РЧ-генератора и одну секцию для антенного тюнера, или создайте многодиапазонный переключаемый антенный тюнер.

Номер по каталогу Stormwise S2-466-X2G составляет 110,00 долларов США + 14,00 долларов США в час. Номер детали: S2-466x2G: 3 отверстия с резьбой на дне, с защитным экраном, проушина рамы приварена к задней части, вращение против часовой стрелки, вал длиной 0,69 дюйма
Переменный конденсатор емкостью 410 пФ для использования в АМ-радиоантеннах и длинноволновых антеннах
Этот прецизионный совершенно новый воздушный переменный конденсатор имеет диапазон от 15 пФ до 410 пФ.
Этот конденсатор полезен для настройки приемника и антенны в длинноволновом, AM и коротковолновом диапазонах от
150 кГц до 5 МГц.
Большинство конденсаторов этого типа имеют емкость от 20 пФ до 365 пФ. Наш блок пойдет до 410 пФ. Это дает вам немного больше места для центрирования полосы или настройки чуть ниже.

Используйте этот конденсатор для настройки ферритовой стержневой антенны. Усильте сигнал вашего длинноволнового радио на множество единиц S с помощью этого конденсатора с малыми потерями! Улучшите свой прием с чувствительностью, которую может обеспечить только воздушный конденсатор!
Воздушные переменные конденсаторы
обеспечивают точную узкополосную настройку. Приобретите воздушный переменный конденсатор, чтобы получить максимальную добротность вашей антенны! Получите самые четкие и чистые сигналы, которые может дать только переменный конденсатор с воздушным диэлектриком!
Приблизительный размер (дюймы): 1,38 дюйма в ширину, 1,31 дюйма в глубину и 1,19 дюйма в высоту. Встроенная клемма заземления рамы для легкого подключения.
50 В действ. макс. Номер детали: AMVC-410: проушина рамы приварена к задней части, вращение против часовой стрелки, вал длиной 0,63 дюйма.
Отлично подходит для настройки длинных волн, AM-вещания, коротких волн.
Полезно для тонкой настройки диапазона СНЧ вверх или вниз на несколько КГц.

Деталь Stormwise № AMVC-410 стоит 75,00 долларов США + 8,00 долларов США в час.
Мы можем поставить массовое количество штук этого блока для нового радио продукта вашей компании.
Форма заказа
Переменный конденсатор емкостью 1558 пФ для настройки антенн СНЧ и длинноволновых антенн
1558пФ-73-1-32-99N — это высоковольтный конденсатор большой мощности для непрерывного режима работы. В 1558pF-73-1-32-99N зависимость между вращением и емкостью почти идеально линейна.
Воздушный зазор: 0,032 дюйма
Минимальная емкость: 31 пФ
Максимальная емкость: 1558 пФ
Максимальное напряжение: 1100 В, среднеквадратичное значение
Номер детали Stormwise: 1558pF-73-1-32-99N стоит $, запросите предложение
Конденсатор переменной емкости 3250 пФ для настройки антенн СНЧ
3250pFM97 Особенности:
Предназначен для приложений, требующих больших емкостей (до 3250 пФ) и средних напряжений 800 В
3,85 дюйма в высоту и 3,85 дюйма в ширину
Токоведущие высокочастотные
Устойчивый к высоким напряжениям
Самый прочный конденсатор высочайшего качества.
Почти мгновенная настройка (от минимальной до максимальной емкости всего за 1/2 оборота)
Эффективное рассеивание тепла
Высокая надежность
Номер детали Stormwise: 3250pF-M97 Позвоните, чтобы узнать цену.

Объем рынка воздушных диэлектрических конденсаторов переменной емкости в 2022 г. Глобальный рост, доля отрасли, бизнес-тенденции, региональный прогноз, анализ пяти сил Портера, ведущие производители, конкурентные стратегии и прогноз до 2028 г.

Новостной отдел MarketWatch не участвовал в создании этого контента.

26 июля 2022 г. (Экспрессвайр) — » Итоговый отчет добавит анализ влияния COVID-19 на эту отрасль .»

Глобальный размер, выручка, отдельные категории, доходы, отдельные категории, движущие силы развития, источники ограничений и географическое присутствие отрасли включены в Воздушные диэлектрические конденсаторы переменной емкости. Отчет об исследовании рынка. Цель этого отчета — провести всесторонний анализ рынка конденсаторов с воздушным диэлектриком и предоставить широкие знания об отрасли и коммерческих достопримечательностях. В этом исследовании также рассматривается COVID-19.влияние на отрасль, а также сравнение вспышки до и после. Кроме того, клиент получает глубокие знания об отрасли и бизнесе с исторической, текущей и будущей точки зрения, что позволяет ему принимать обоснованные решения в отношении финансов и ресурсов.

Получить образец отчета @ https://www.kingpinmarketresearch.com/enquiry/request-sample/20799666

О рынке конденсаторов переменной емкости с воздушным диэлектриком:
Воздушные конденсаторы — это конденсаторы, в которых воздух используется в качестве диэлектрик. Простейший воздушный конденсатор состоит из двух токопроводящих пластин, разделенных воздушным зазором. Конденсатор переменной емкости с воздушным диэлектриком представляет собой воздушный конденсатор переменной емкости.

Анализ рынка и выводы: глобальный рынок воздушных диэлектрических конденсаторов переменной емкости

Из-за пандемии COVID-19 объем мирового рынка воздушных диэлектрических переменных конденсаторов оценивается в миллионах долларов США в 2022 году и, согласно прогнозам, скорректированный размер составит миллион долларов США. к 2028 г. со среднегодовым темпом роста в % в течение прогнозируемого периода 2022–2028 гг. Полностью учитывая экономические изменения, связанные с этим кризисом в области здравоохранения, фильтрующие конденсаторы, на которые приходится % мирового рынка воздушных диэлектрических конденсаторов переменной емкости в 2021 году, по прогнозам, будут стоить миллионы долларов США к 2028 году, увеличившись в пересмотренном % CAGR с 2022 по 2028 год. В то время как высокочастотная схема сегмент изменен на % CAGR в течение этого прогнозируемого периода.

Рынок воздушных диэлектрических переменных конденсаторов в Северной Америке оценивается в миллионах долларов США в 2021 году, в то время как Европа, по прогнозам, достигнет миллионов долларов США к 2028 году. Доля Северной Америки составляет % в 2021 году, а доля Европы составляет %, и прогнозируется, что Доля Европы достигнет % в 2028 г., после среднегодового темпа роста в % за период анализа 2022–2028 гг. Что касается Азии, то заметными рынками являются Япония и Южная Корея, CAGR составляет % и % соответственно на следующий 6-летний период.

Отчет также будет включать информацию о ведущих компаниях отрасли, их портфелях продуктов/бизнеса, доле рынка, финансовом положении, региональной доле, выручке сегмента, SWOT-анализе, ключевых стратегиях, таких как слияния и поглощения, разработках продуктов, совместных предприятиях и партнерствах. и расширения, а также их самые последние новости. Исследование также будет включать в себя список новых участников в секторе конденсаторов переменной емкости с воздушным диэлектриком.

Top Key Players are : —
● Vishay
● TDK
● KYOCERA AVX
● Murata
● Rohm
● Walsin
● Yageo
● Panasonic
● Sunlord
● Europtronic
● Rubycon
● Wima
● Dain
● Okaya
● Fenghua Advanced Technology
● Eyang

Получить образец отчета о рынке конденсаторов переменной емкости с воздушным диэлектриком за 2022-2028 гг.

Ключевые события на рынке воздушных диэлектрических конденсаторов:

● Описание воздушных диэлектрических конденсаторов. Введение, тип и применение продукта, обзор рынка, анализ рынка по странам, рыночные возможности, рыночный риск, движущая сила рынка.

● Анализировать производителей Воздушно-диэлектрические переменные конденсаторы с указанием профиля, основного бизнеса, новостей, продаж, цен, доходов и доли рынка в 2016 и 2018 годах.

● Чтобы отобразить конкурентную ситуацию среди ведущих производителей в мире, с продажи, выручка и доля рынка в 2016 и 2018 годах.

● Чтобы показать рынок по типу и применению, с продажами, ценой, доходом, долей рынка и темпами роста по типу и применению с 2013 по 2019 год.

● Чтобы проанализировать ключевые страны по производителям, типу и применению, охватывая Северная Америка, Европа, Азиатско-Тихоокеанский регион, Ближний Восток и Южная Америка с продажами, доходами и долей рынка по производителям, типам и приложениям.

Отчет под названием «Рынок воздушных диэлектрических конденсаторов переменной производительности» предлагает основной обзор отрасли конденсаторов переменной емкости с воздушным диэлектриком, охватывающий различные определения продуктов, классификации и участников в структуре отраслевой цепочки. Количественный и качественный анализ предоставляется для глобального рынка Воздушные диэлектрические конденсаторы с учетом конкурентной среды, тенденций развития и ключевых критических факторов успеха, преобладающих в отрасли Воздушные диэлектрические переменные конденсаторы.

Сегментация рынка воздушных диэлектрических конденсаторов:

Рынок воздушных диэлектрических конденсаторов сегментируется по типу и по применению. Игроки, заинтересованные стороны и другие участники мирового рынка Воздушные диэлектрические переменные конденсаторы смогут получить преимущество, поскольку они используют отчет в качестве мощного ресурса. Сегментный анализ фокусируется на производственных мощностях, доходах и прогнозах по типам и приложениям на период 2017-2028 гг.

Рынок воздушных диэлектрических переменных конденсаторов, сегментированный типом , предоставляет информацию о производстве в течение прогнозируемого периода с 2017 года по 2028:
● Фильтровый конденсатор
● Настройка конденсатор
● ДРУГОЕ

. Приложение обеспечивает потребление в течение прогнозируемого периода с 2017 по 2028 год:
● Высокочастотный контур
● Низкочастотный контур
● Прочее

Спросите перед покупкой этого отчета — https://www.kingpinmarketresearch.com/enquiry/pre-order-enquiry/20799666

Основные регионы и ведущие страны , которые внесены в эту отрасль : —

● Северная Америка

● Европа

● Asia -Pacific

● Латинская Америка

●

СРЕДНЯ СРЕДНЯ СРЕДИ0006

Зачем покупать этот отчет об исследовании рынка?

● Исследование выявило ключевые вопросы и проблемы, с которыми столкнется глобальный рынок воздушных диэлектрических конденсаторов переменной емкости в ближайшие годы, что позволит участникам рынка лучше согласовывать свои бизнес-решения и стратегии.

● В этом анализе рассматриваются важные тенденции на мировом рынке воздушных диэлектрических конденсаторов переменной емкости.

● Анализ определяет глобальные и региональные тенденции экономического роста в мировой индустрии воздушных диэлектрических конденсаторов переменной производительности, помогая участникам рынка лучше понять будущее рынка.

● Исследование оценивает существующие производственные и операционные процессы, используемые на рынке.

● В исследовании рассматриваются проблемы, с которыми сталкиваются основные регионы и страны в результате пандемии, а также переориентация их политики, направленной на то, чтобы оставаться на плаву на рынке.

Приобрести этот отчет (Цена 2900 долларов США за однопользовательскую лицензию) — https://www.kingpinmarketresearch.com/purchase/20799666

Методология извлечения данных и исследования:

Наши исследователи разработали исследование, используя комбинацию первичных (интервью и опросы) и вторичных (отраслевые базы данных, надежные платные источники и отраслевые журналы) подходов к сбору данных. Отчет включает полную качественную и количественную оценку. В исследование включены макроэкономическая и микроэкономическая статистика, а также законодательство и государственная политика.

Основная цель этого исследования — помочь клиенту понять рынок с точки зрения его определения, разделения, рыночного потенциала, мощных тенденций и проблем, с которыми рынок сталкивается в крупных городах и крупных странах. Факты и информация о рынке Воздушные диэлектрические конденсаторы были собраны из надежных источников, таких как веб-сайты, годовые отчеты организаций, дневники и другие важные источники, и были дважды проверены и подтверждены отраслевыми экспертами. В отчете используются схемы, иллюстрации, круговые диаграммы и другие графические изображения для отражения текущих фактов и информации. Это улучшает визуальное представление, а также помогает лучше понять факты.

Отчет о рынке Воздушные диэлектрические конденсаторы переменной производительности дает ответы на следующие ключевые вопросы:

● Каковы будут объем рынка Воздушные диэлектрические конденсаторы переменной емкости и темпы роста в следующем году?

● Каковы основные ключевые факторы, влияющие на мировой рынок Воздушно-диэлектрические переменные конденсаторы?

● Кто является ключевыми игроками рынка и каковы их стратегии на мировом рынке Воздушно-диэлектрические конденсаторы переменной емкости?

● Как Covid-19 влияет на текущую отрасль?

● Какая технология производства используется для рынка Воздушно-диэлектрические переменные конденсаторы?

● Какие изменения происходят в этой технологии?

● Какие тенденции вызывают эти изменения?

● Кто является глобальными ключевыми игроками на этом рынке Воздушно-диэлектрические переменные конденсаторы?

Годы, рассматриваемые для данного отчета:

● Исторические годы: 2017-2020

● Базовый год: 2021

● Расчетный год: 2022

● Период прогноза рынка воздушных диэлектрических конденсаторов переменной емкости: 2022-2028

com/toc/20799666

Таблица Содержания:

1 Охват исследования
1. 1. ВВЕДЕНИЕ ПРОДУКЦИИ ПРОДУКЦИИ ПРОДОВЛЕНИЯ ДЛЯ ДИАЛИКА. 2021 г. 2028 г.
1.3 Рынок по приложениям
1.3.1 Объем мирового рынка воздушных диэлектрических конденсаторов переменной емкости по приложениям, 2017 г. VS 2021 г. VS 2028 г.
1.4 Цели исследования
1,5 года рассмотрения

Производственная мощность (2017-2028)
2,2 Мировое производство конденсаторов переменной емкости с воздушным диэлектриком по регионам: 2017 VS 2021 VS 2028
2,3 Мировое производство конденсаторов переменной емкости с воздушным диэлектриком по регионам
2.3.1 История мирового производства воздушных диэлектрических конденсаторов переменной емкости по регионам (2017–2022 гг.)
2.3.2 Прогноз мирового производства воздушных диэлектрических переменных конденсаторов по регионам (2023–2028 гг.)

3 Глобальные продажи воздушных диэлектрических переменных конденсаторов по объему и стоимости Оценки и прогнозы
3.1 Глобальные оценки и прогнозы продаж воздушных диэлектрических переменных конденсаторов на 2017-2028 гг.
3.2 Глобальные оценки и прогнозы доходов от воздушных диэлектрических переменных конденсаторов на 2017-2028 гг.0203 3.4 Глобальные продажи конденсаторов с воздушным диэлектриком по регионам
3.4.1 Глобальные продажи конденсаторов с воздушным диэлектриком по регионам (2017–2022 гг.)
3.4.2 Глобальные продажи конденсаторов с воздушным диэлектриком по регионам (2023–2028 гг.)
3.5 Глобальные продажи конденсаторов с воздушным диэлектриком Доход от конденсаторов по регионам
3.5.1 Мировой доход от конденсаторов переменной емкости с воздушным диэлектриком по регионам (2017–2022 гг.)
3.5.2 Доход от реализации конденсаторов переменной емкости с воздушным диэлектриком по регионам (2023–2028 гг.)

4 Конкуренция по производителям
4.1 Глобальные объемы производства воздушных диэлектрических конденсаторов по производителям
4.2 Глобальные продажи воздушных диэлектрических переменных конденсаторов по производителям
4.2.1 Глобальные продажи воздушных диэлектрических переменных конденсаторов по производителям (2017-2022)
4. 2.2 Глобальные воздушные диэлектрические переменные конденсаторы продаж Рынок Доля производителей (2017–2022 гг.)
4.2.3 10 крупнейших и 5 крупнейших мировых производителей конденсаторов переменной емкости с воздушным диэлектриком в 2021 г.
4.3 Глобальная выручка конденсаторов переменной емкости с воздушным диэлектриком по производителям
4.3.1 Глобальная выручка от воздушных диэлектрических переменных конденсаторов по производителям (2017-2022 гг.)
4.3.2 Глобальная выручка от воздушных диэлектрических переменных конденсаторов Доля рынка по производителям (2017-2022 гг.)
4.3.3 Глобальные 10 и 5 ведущих компаний по версии Air Dielectric Выручка от переменных конденсаторов в 2021 году
4.4 Глобальная цена продажи воздушных диэлектрических переменных конденсаторов по производителям
4.5 Анализ конкурентной среды
4.5.1 Коэффициент концентрации рынка производителей (CR5 и HHI)
4.5.2 Доля мирового рынка воздушных диэлектрических переменных конденсаторов по типу компании ( Уровень 1, Уровень 2 и Уровень 3)
4. 5.3 Глобальные производители конденсаторов с воздушным диэлектриком Географическое распределение
4.6 Слияния и поглощения, планы расширения

5 Размер рынка по типам
5.1 Глобальные продажи конденсаторов с воздушным диэлектриком по типам
по типу (2017–2022 гг.)
5.1.2 Прогнозируемые продажи воздушных диэлектрических конденсаторов переменной емкости по типам (2023–2028 гг.)
5.1.3 Доля мирового рынка воздушных диэлектрических конденсаторов переменной емкости по типам (2017–2028 гг.)
5.2 Мировой доход от воздушных диэлектрических переменных конденсаторов по типам
5.2.1 Мировой доход от воздушных диэлектрических переменных конденсаторов Исторический доход по типам (2017–2022 гг.)
5.2.2 Глобальный воздушный диэлектрический переменный конденсатор Прогнозируемый доход по типам (2023–2028 гг.)
5.2.3 Доля рынка воздушных диэлектрических конденсаторов переменной выручки в мире по типам (2017–2028 гг.)
5.3 Глобальная цена конденсаторов переменной емкости с воздушными диэлектриками по типам
5. 3.1 Глобальная цена конденсаторов переменной емкости с воздушными диэлектриками Цена по типам (2017–2022 гг.)
5.3.2 Глобальная переменная воздушных диэлектриков Прогноз цен на конденсаторы по типам (2023-2028 гг.)

6 Размер рынка по приложениям
6.1 Глобальные продажи Воздушные диэлектрические переменные конденсаторы по приложениям
6.1.1 Глобальные воздушные диэлектрические переменные конденсаторы Исторические продажи по приложениям (2017-2022)
6.1.2 Глобальные воздушные диэлектрические переменные конденсаторы Прогноз продаж по приложениям (2023-2028)
6.1.3 Global Air Dielectric Variable Capacitor Доля рынка продаж по применению (2017-2028)
6.2 Global Air Dielectric Variable Capacitor Доход по применению
6.2.1 Global Air Dielectric Variable Capacitor Исторический доход по применению (2017-2028) 2022)
6.2.2 Глобальный воздушный диэлектрический переменный конденсатор Прогнозируемый доход по приложениям (2023-2028)
6. 2.3 Глобальный воздушный диэлектрический переменный конденсатор Доля рынка по применению (2017-2028)
6.3 Глобальный воздушный диэлектрический переменный конденсатор Цена по применению
6.3. 1 Глобальная цена на конденсаторы с воздушным диэлектриком по приложениям (2017-2022 гг.)
6.3.2 Прогноз мировых цен на конденсаторы с воздушными диэлектриками по приложениям (2023-2028 гг.)

7 Северная Америка
8 Европа
9 Азиатско-Тихоокеанский регион
10 Латинская Америка
11 Ближний Восток и Африка
12 Корпоративные профили
13 Анализ отраслевых цепочек и каналов продаж
14 Анализ движущих сил рынка, возможностей, проблем и факторов риска
15 Основные результаты глобального исследования воздушных диэлектрических конденсаторов переменной емкости
16 Приложение

О нас:

Рынок быстро меняется в связи с постоянным расширением отрасли. Прогресс в технологии предоставил сегодняшним предприятиям многогранные преимущества, приводящие к ежедневным экономическим сдвигам. Таким образом, для компании очень важно понимать закономерности движения рынка, чтобы лучше разрабатывать стратегию. Эффективная стратегия предлагает компаниям фору в планировании и преимущество перед конкурентами. Kingpin Market Research — это надежный источник информации о рынке, который поможет вам определить потребности вашего бизнеса.

Свяжитесь с нами:

Kingpin Market Research

Телефон: US +1 424 253 0807
UK +44 203 239 8187

Электронная почта: . : https://www.kingpinmarketresearch.com

Другие наши отчеты:

Размер рынка акролеина Анализ роста в 2022 г., доля отрасли, бизнес-стратегии, региональный спрос, выручка, ключевые производители и прогноз исследования до 2030 г.

Стратегическое планирование будущего рынка спортивных курток (2022-2027): размер, доля, конкурентная среда, рыночная позиция , продукт и услуга, инвестиционная тенденция, целостный анализ и прогноз до 2027 года

Рынок пленки для повышения яркости 2021 года с основными данными по странам, тенденциями, долей, размером, ростом отрасли, поставками и аналитическим отчетом производителей до 2026 года

Объем мирового рынка алюминат кальция в 2022 г. Быстрый рост с учетом последних событий, доли отрасли, тенденций, спроса, доходов, основных результатов, новейших технологий, стратегий расширения отрасли до 2027 г. , Предстоящие разработки, проблемы и отчет об анализе стратегии производителей за 2029 год

Пресс-релиз, распространенный The Express Wire

Чтобы просмотреть исходную версию на The Express Wire, посетите сайт Air Dielectric Variable Capacitor Размер рынка 2022 Глобальный рост, доля отрасли, бизнес-тенденции, региональный Перспективы, анализ пяти сил Портера, ведущие производители, конкурентные стратегии и прогноз до 2028 г.

COMTEX_410968599/2598/2022-07-26T02:20:13

Проблемы с этим пресс-релизом? Свяжитесь с поставщиком исходного кода Comtex по адресу [email protected]. Вы также можете связаться со службой поддержки MarketWatch через наш Центр обслуживания клиентов.

Новостной отдел MarketWatch не участвовал в создании этого контента.

Переменный конденсатор Основные сведения, конструкция, работа, типы и использование

Переменный конденсатор является одним из типов основных конденсаторов. В зависимости от емкости конденсаторы делятся на две категории. Они называются «постоянные конденсаторы» и «переменные конденсаторы». Конденсаторы с фиксированным значением емкости известны как «фиксированные конденсаторы». Точно так же конденсаторы с различной емкостью известны как переменные конденсаторы.

Конденсатор этого типа имеет возможность изменять значения своей емкости «электрически» или «механически». Вместо того, чтобы определять значения во время производства, как в случае с фиксированными конденсаторами, в переменных конденсаторах предусмотрены определенные диапазоны значений. Эти конденсаторы выбирают исходя из требуемых значений. В большинстве схем настройки этот тип конденсатора является предпочтительным.

Конденсатор, емкость которого может изменяться в зависимости от требований к определенному диапазону значений, определяется как переменный конденсатор.
Эти типы конденсаторов состоят из металлических пластин.
Среди этих пластин одна будет неподвижной, а другая подвижной.
Диапазон емкостей, обеспечиваемых этими конденсаторами, составляет от 10 пФ до 500 пФ.
Эти конденсаторы могут быть соединены между собой. Это можно назвать «связанными конденсаторами».
Эта комбинация выполнена таким образом, что одного вала достаточно для вращения концов конденсаторов, которые являются переменными.

Таким образом можно определить переменные конденсаторы. Символ для этого типа конденсатора прост. Он состоит из стрелки, обозначающей, что это переменная.

Обозначение переменного конденсатора

Конструкция:
Конструкция этого конденсатора возможна из металлических пластин внутри него.
Некоторые из них являются «Фиксированными пластинами», а остальные — «Подвижными пластинами».
Из-за вращения подвижных пластин площадь между фиксированной и подвижной пластинами также изменяется .
Каждый тип конденсатора имеет свою конструкцию.
Рабочий :
Работа «переменного конденсатора» зависит от типа конструкции, а подвижная металлическая пластина определяет значение емкости. В этой статье мы собираемся обсудить самые популярные типы этих конденсаторов. Давайте обсудим их подробно.
Переменные конденсаторы Типы:
Наиболее часто используемые переменные конденсаторы
Конденсаторы для настройки
Подстроечные конденсаторы
Емкость этих конденсаторов можно изменять с помощью отверток или любых других приспособлений вручную.
Настроечные конденсаторы
Эти конденсаторы сконструированы с помощью рамы. Он состоит из «Статора» и «Ротора».
Каркас этого конденсатора обеспечивает поддержку конденсатора из слюды и присутствующего в нем «Статора».
С помощью вала ротор стремится вращаться. Пока статор неподвижен.
После того, как пластины подвижного ротора входят в неподвижный статор. В этом случае считается, что емкость находится на максимальном уровне.
В противном случае значение емкости считается минимальным.
Подстроечный конденсатор
Диапазон значений емкости, обеспечиваемой этими конденсаторами, составляет от нескольких пикофарад до десятков пикофарад.
В приемниках, используемых в радиостанциях, которые имеют «LC-схемы», предпочтительны конденсаторы этих типов.
Эти типы конденсаторов также известны как «подстроечные конденсаторы».
Вот как работают и используются подстроечные конденсаторы в зависимости от предпочтительных требований.
Подстроечные конденсаторы
Конденсаторы, которые состоят из винтов, позволяющих изменять значение емкости, известны как триммерные конденсаторы. Емкость этих конденсаторов регулируется таким образом, чтобы она фиксировалась в соответствии с требованиями с помощью «Отвертки».
Конденсатор этого типа состоит из трех выводов.
Из этих трех выводов один подключен к стационарной части; другой вывод соединен с частью, которая отвечает за движение, называемое вращательным. Другой вывод является общим.
Движение видно через подвижный диск. Он имеет форму полукруга.
Форма подстроечного конденсатора состоит из двух пластин, расположенных параллельно друг другу. Они разделены диэлектриком.
В зависимости от типа выбранного диэлектрика они классифицируются как «воздушные триммерные конденсаторы» и «керамические триммерные конденсаторы».
Подстроечный конденсатор
Из двух пластин одна пластина считается неподвижной, а другая считается подвижной или подвижной.
Диэлектрик, присутствующий в этом конденсаторе, является «фиксированным».
Подвижная пластина перемещается в противоположном направлении к области между неподвижным и подвижным электродами.
Таким образом можно изменить емкость конденсатора.
Значение емкости и площадь пропорциональны друг другу.
Если площадь между электродами имеет тенденцию к увеличению, значение емкости увеличивается.
и так работает подстроечный конденсатор.
Использование конденсаторов переменной емкости
Существуют различные области применения этих конденсаторов переменной емкости. Некоторые из них перечислены ниже:
В этом конденсаторе подстроечный конденсатор можно легко использовать на «печатной плате».
Они предпочтительны при «Калибровке» оборудования.
Используются в «Приёмниках» радио. Где присутствуют цепи LC.
Выше приведены наиболее практичные варианты использования переменных конденсаторов.
Они очень гибкие и эффективные с точки зрения согласования значений импеданса. Обсуждаемые выше конденсаторы имеют механическую настройку, которая широко используется. Даже существует электронный тип переменных конденсаторов. С каким переменным конденсатором вы знакомы? Узнайте больше о пленочных конденсаторах.
Китайский производитель универсальных адаптеров для путешествий, Газовый гриль-гриль для кемпинга на открытом воздухе, Поставщик силиконовых гелевых продуктов для повседневного использования
Портативная газовая плита Гриль-гриль для барбекю на открытом воздухе
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Видео
Свяжитесь сейчас
Изделия из силиконового геля
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Блок питания и адаптеры
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Свяжитесь сейчас
Профиль компании
{{ util. each(imageUrls, функция(imageUrl){}}
{{ }) }}
{{ если (изображениеUrls.length > 1){ }}
{{ } }}
Вид бизнеса: Производитель/завод, Торговая компания
Деловой диапазон: Искусство и ремесла, Бытовая электроника, Электротехника и электроника, Промышленное оборудование и . ..
Основные продукты: Универсальные дорожные адаптеры , Газовый гриль-гриль для кемпинга на открытом воздухе, барбекю , Продукты силиконового геля . ..
Сертификация системы менеджмента: ИСО 9001
Режим импорта и экспорта: Иметь собственную экспортную лицензию
Доступность OEM/ODM: Да
Allwin (Xiamen) Int’l Trading Co. , Ltd. — хорошо зарекомендовавшая себя компания, расположенная в провинции Фуцзянь Сямэнь, Юго-Восточной Азии, Китай, где есть удобные средства международного морского порта, международного аэропорта и железнодорожного транспорта.
Придерживаясь концепции взаимной выгоды «ВЫ ВЫИГРЫВАЕТЕ, МЫ ВЫИГРЫВАЕТЕ, ALLWIN», компания Allwin всегда поставляет высококачественную продукцию по разумным ценам и опытные международные торговые услуги, чтобы обеспечить долгосрочные деловые отношения с клиентами по всему миру.
Теперь сосредоточимся на…
Просмотреть все
Доска объявлений
8 шт.
Набор разъемов 5 в 1 для дорожного зарядного устройства iPad/iPhone
Универсальная вилка 5 в 1 для дорожного зарядного устройства для iPad/iPhone
Универсальная вилка 5 в 1 для дорожного зарядного устройства для iPad/iPhone
Набор разъемов 5 в 1 для дорожного зарядного устройства iPad/iPhone
Набор разъемов 5 в 1 для дорожного зарядного устройства iPad/iPhone
Универсальная вилка 5 в 1 для дорожного зарядного устройства для iPad/iPhone
Набор разъемов 5 в 1 для дорожного зарядного устройства iPad/iPhone
Универсальная вилка 5 в 1 для дорожного зарядного устройства для iPad/iPhone
Отправьте сообщение этому поставщику
* От:
* Кому:
г-н Тони Цю
* Сообщение:
Введите от 20 до 4000 символов.
Это не то, что вы ищете?  Опубликовать запрос на поставку сейчас
eHam.net
Просмотр статейПодписаться
Создано 29 апреля 2003 г.

Создайте свои собственные передающие воздушные переменные конденсаторы!
Автор: David Hammack, N4DFP
Пока я собирал свой трансматч, я все больше разочаровывался в выборе конденсаторов. Они были слишком малы для более чем сотни ватт, а собранный конденсатор был в довольно плачевном состоянии. Рама была ржавая и я не смог удалить все окисление с пластин. У меня был очень хороший Hammerlund 450pf, который хорошо подходил для настройки входа, но у меня не было эквивалентного группового конденсатора для настройки выхода. Я временно нетрудоспособен и в данный момент не имею дохода, поэтому казалось, что мой трансматч будет либо состоять из некачественных деталей, либо отложен на неопределенный срок. Просматривая Интернет, я наткнулся на статью DL5DBM, Anwar von Sroka о создании собственных конденсаторов. Это выглядело довольно просто, но я был обеспокоен тем, что материалы сильно ударят по моему очень ограниченному бюджету. Я немного подумал и осмотрел свой местный хозяйственный магазин, чтобы проверить цены на материалы. Я обнаружил, что более толстый листовой металл был за пределами моего ценового диапазона, но 10-футовый рулон алюминиевой гидроизоляции крыши стоил всего около 4 долларов. Я решил, что справлюсь с этим, поэтому искал другие материалы. 3-футовый стержень с резьбой 1/4 дюйма стоил всего 0,9 доллара.9. Я не смог найти проставки, а у меня не было трубореза, чтобы их сделать. Из экспериментов я знал, что расстояние между пластинами конденсатора Hammerlund такое же, как у гайки 1/4 дюйма, поэтому я решил использовать гайки в качестве прокладок. Я не чувствовал, что обшивка подойдет для изготовления контактной пружины ротора , поэтому я нашел небольшую пружину сжатия для натяжения ротора на контактной пластине.Я также решил использовать стопорные гайки с нейлоновым наполнением для крепления и регулировки ротора.Общий перечень материалов составил менее 15 долларов США, и все материалы были можно найти в моем местном хозяйственном магазине. У меня было немного лексана, чтобы использовать его для концевых пластин, но подойдет любой хороший непроводящий материал, такой как плексиглас, тефлон, нейлон, люцит или фенол. Используемые обрезки обычно доступны по разумным ценам. стекольные магазины или поставщики пластмасс. Я бы рекомендовал толщину не менее 1/4 дюйма.
Строительство
Играйте во все лучшие онлайн-слоты на реальные деньги или бесплатно в демо-версии — онлайн-слоты канада без депозита и регистрации в Канаде.
Вместо того, чтобы использовать измерения Анвара, я смоделировал свой конденсатор на Хаммерлунде. Поскольку это было 25 пластин на роторе и 24 пластины на статоре, номиналом 450 пф, я полагал, что 12 пластин ротора и 12 пластин статора дадут мне что-то порядка 220 пф. Я измерил Hamerlund, как показано на рисунке:

This layout was drawn with Cadvance 6.5b, a free program available at www.cadvance.com
One major advantage to using flashing is the ease with что вы можете работать это. Его можно легко разрезать хорошими канцелярскими ножницами. НЕ используйте для этого любимые ножницы XYL!
При изготовлении тарелок разложите по одной из каждой, вырежьте их, а затем используйте их в качестве шаблонов для размещения остальных. Вот тарелки, все вырезаны. Поскольку никто не идеален, убедитесь, что вы делаете отметки на каждой тарелке, когда вырезаете ее. Это обеспечит правильное выравнивание при сборке устройства.

Просверлите концевые пластины. Рекомендуется просверлить оба вместе, чтобы отверстия совпадали спереди и сзади. Чтобы сделать контактную пластину для ротора, отрежьте полосу оклада достаточной длины, чтобы закрыть отверстие вала ротора с обеих сторон. Согнув полосу на торцевой пластине, просверлите небольшое отверстие для латунного винта 1″ 6-32.

Затем просверлите отверстия для вала в пластинах ротора. Опять же, чтобы обеспечить однородность деталей, следует просверлить сразу все отверстия. Я использовал обрезки лексана, чтобы держать пластины в челюстях Vice-Grip. Углубление верхней пластины стека в центре отверстия. Рекомендуется просверлить небольшое направляющее отверстие перед тем, как просверлить отверстие 1/4″. 9. Убедитесь, что выступ вала на пластине ротора правильно совмещен с вырезом в пластине статора.0006

Совместите отверстие для вала в торцевой пластине с отверстием для вала в пластине ротора и выровняйте торцевую пластину над частями, подлежащими маркировке. Для маркировки я использовал палочку с твердосплавным наконечником, но можно использовать любой острый предмет. В крайнем случае, вы можете использовать точку на вашем карандашном компасе для отметки.

Разделите пластины ротора и статора, которые вы только что отметили. Сложите все пластины статора вместе, убедившись, что вырез ротора совпал, и закрепите их скотчем. Это предотвратит их скольжение, когда вы зажимаете их для сверления.

Отрежьте всю резьбу для направляющих статора. Для конденсатора на 220 пф из 12 пластин достаточно 4-1/2 дюйма. Установите их на задней торцевой пластине, оставив от 3/8 дюйма до 1/2 дюйма за пределами внешней гайки. Закрепите их внутри, используя 2 гайки на каждую направляющую. чтобы оставить достаточно места для ротора. Убедитесь, что они правильно выровнены.Вот тут-то и пригодятся метки, которые вы наносите на пластины.0006

При монтаже пластин затягивайте гайки вручную — НЕ используйте гаечный ключ. Чрезмерный крутящий момент деформирует пластины, что чрезвычайно затруднит выравнивание. Найдите изгиб в тарелке. Либо тарелка не ровная, либо гайки слишком тугие. Исправьте это сейчас, прежде чем переходить к следующей тарелке.

После того, как статор собран, соберите ротор, снова максимально сплющив пластины. Вал должен быть обрезан на 1-1/2 дюйма до 2 дюймов длиннее, чем рельсы статора. Используйте стопорную гайку в качестве последней гайки в узле ротора, а затем обычную гайку.

Это будет удерживать обычную гайку, позволяющую затянуть первую пластину в нужное положение, и позже будет использоваться для регулировки натяжения при повороте. Для сборки ротора потребуется гаечный ключ. Как показано на рисунке, используйте какую-либо прокладку, чтобы затянуть пластины. Это гарантирует, что пластины останутся на одном уровне, и позволит достаточно туго затянуть гайки.

Теперь вы готовы к окончательной сборке. Удерживая собранный ротор в положении полного расцепления, вставьте вал в заднюю торцевую пластину, используя 2 тефлоновые или нейлоновые шайбы с обеих сторон пластины на валу ротора. Возможно, вам придется добавить шайбу с каждой стороны статора, чтобы освободить место. Зафиксируйте ротор стопорной гайкой. Поверните ротор до полного зацепления и установите переднюю пластину. Закрепите пластину обычными гайками на статоре. Поместите плоскую шайбу, пружину сжатия и еще одну плоскую шайбу на вал ротора. Закрепите их стопорной гайкой. Затяните стопорную гайку, пока пружина не сожмется, натянув вал ротора. Теперь затяните стопорную гайку на другом конце ротора, чтобы центрировать пластины ротора в статоре. Оцените правильность центровки на валу.

Возможно, ротор вращается слишком свободно для вас. Вы можете отрегулировать натяжение витков, затянув внутреннюю стопорную гайку на валу ротора напротив задней пластины, чтобы обеспечить более приятное натяжение. Скорее всего, вам нужно будет отрегулировать пластины ротора. Это достигается с помощью небольшой отвертки, чтобы слегка согнуть пластины на валу. Будьте осторожны, небольшое движение на валу приводит к большому движению по внешнему радиусу. Если у вас образовался небольшой изгиб в пластине статора, используйте отвертку таким же образом на гайках на направляющей статора. Только в крайнем случае вы должны попытаться отрегулировать конденсатор острогубцами.
Теперь ваш конденсатор готов к работе!
Заключение
Собирая это устройство, я пришел к выводу, что использование Анваром проставок вместо гаек, вероятно, является хорошей идеей. Если бы я использовал проставки, я бы использовал стопорные гайки на обоих концах узла, чтобы предотвратить ослабление. Обшивка – не лучший материал для использования. Если вы можете легко найти его, я бы порекомендовал более плотный материал. Анвар сделал очень важное замечание, о котором я не знал, когда он критиковал мой дизайн, и я передам его здесь. Острые углы должны быть скруглены, чтобы предотвратить дугу. Было бы просто скруглить углы напильником при сверлении отверстий. Я подозреваю, что если я использую значительную мощность, мне, вероятно, придется восстанавливать конденсатор с закругленными углами после того, как он выйдет из дуги.
Передающие воздушные переменные становятся дефицитными и дорогими, даже в Hamfests, а комплектный конденсатор от TenTec стоит более 50 долларов. Это жизнеспособная альтернатива для проектов средней мощности. Хотя я не проверял его, я подозреваю, что тщательно выровненный конденсатор такого типа легко выдержит киловатт. Это было бы идеально для Transmatch или разделительного конденсатора в рамочной антенне без ущерба для банка. Любимое радио — это веселое хобби, но оно не обязательно должно быть дорогим, если вы продолжаете традицию HomeBrew!
Я хотел бы поблагодарить Анвара фон Срока , чья превосходная статья вдохновила меня на этот проект.
Небольшую небольшую программу для расчета параметров конденсатора (наряду со многими другими ЗАМЕЧАТЕЛЬНЫМИ программами для проектирования) можно найти по адресу: http://www.qsl.net/ve3sqb/
Обязательно посмотрите мой проект Transmatch. , в котором я использовал самодельный двойной конденсатор.

GEOCORONA 25.02.2005
RE: Создайте свои собственные воздушные конденсаторы переменной емкости!
Хорошо, я думаю, я решил проблему. При использовании прокладок вместо гаек для крепления роторов я просверлил два крошечных отверстия рядом с 1/4-дюймовым отверстием оси роторов и пропустил через отверстия кусок медной проволоки, согнутой, как длинная скоба. После последнего ротора я согнул два конца провода и спаял их.
Теперь, если один ротор схватится, схватятся все.
Также не помешает капля суперклея на собранную ось, где требуется дополнительная «клейка» (только поверхность — не для соединения металлов). Также не требуется небольшое количество WD-40 на роторах при использовании пластиковой пленки вместо воздушного пространства.
Ответ на комментарий : GEOCORONA от 23 февраля 2005 г.
Последние две недели я играл с вариациями этого проекта. Некоторые вещи, которые я узнал: * У алюминиевых накладок есть «память» — они хотят оставаться свернутыми в том же направлении, в котором были свернуты. Разложите кусочки так, чтобы они скручивались по кратчайшему измерению, и держите все кусочки одной и той же стороной в одном направлении, чтобы уменьшить деформацию и трение. * Использование цилиндрических прокладок (таких как шайбы) вместо гаек не помогает роторам сцепляться с осью. Они часто расходятся веером при повороте оси, даже если они грубо отшлифованы для придания текстуры. Так как алюминий не паяется с обычным оловянным флюсом, создание надежного электрического и физического контакта с осью может оказаться сложной задачей. * Сверла имеют тенденцию захватывать и закручивать листовой металл. Мягкая сталь (наподобие той, что используется в формочках для печенья) для этого хуже, чем алюминий, но, по крайней мере, паяет. * Использование 10-миллиметрового лексана в качестве диэлектрического изолятора (диэлектрическая проницаемость 4,4) помогает значительно уменьшить размер конденсатора, но я полагаю, что номинальная мощность также резко снижается. Если я когда-нибудь получу удачный конденсатор, я дам вам знать.
Ответ на комментарий: AP2WF от 14 декабря 2004 г.
Я сам занимаюсь домашним конструктором и был очень очарован идеей и доступным инструментом для рисования на веб-сайте. Доступность этих механических электронных компонентов, таких как Gang Capacitors, является проблемой здесь. Так что я вдохновлен идеей и хочу поблагодарить автора статьи.
GEOCORONA 23.02.2005
Создайте свои собственные конденсаторы переменной емкости!
Последние две недели я играл с вариациями этого проекта. Некоторые вещи, которые я узнал:
* У алюминиевых накладок есть «память» — они хотят оставаться свернутыми в том же направлении, в котором они были свернуты. Разложите кусочки так, чтобы они скручивались по кратчайшему измерению, и держите все кусочки одной и той же стороной в одном направлении, чтобы уменьшить деформацию и трение.
* Использование цилиндрических прокладок (таких как шайбы) вместо гаек не помогает роторам зацепиться за ось. Они часто расходятся веером при повороте оси, даже если они грубо отшлифованы для придания текстуры. Так как алюминий не паяется с обычным оловянным флюсом, создание надежного электрического и физического контакта с осью может оказаться сложной задачей.
* Сверла имеют тенденцию захватывать и скручивать листовой металл. Мягкая сталь (наподобие той, что используется в формочках для печенья) для этого хуже, чем алюминий, но, по крайней мере, паяет.
* Использование лексана 10 мил в качестве диэлектрического изолятора (диэлектрическая проницаемость 4,4) помогает значительно уменьшить размер конденсатора, но я полагаю, что номинальная мощность также резко снижается.
Если я когда-нибудь получу удачный конденсатор, я дам вам знать.
Ответ на комментарий: AP2WF от 2004-12-14
Я сам занимаюсь домашним конструктором и был очень очарован идеей и доступным инструментом для рисования на веб-сайте. Доступность этих механических электронных компонентов, таких как Gang Capacitors, является проблемой здесь. Так что я вдохновлен идеей и хочу поблагодарить автора статьи.
AP2WF 2004-12-14
Создайте свои собственные воздушные конденсаторы переменной емкости!
Я сам занимаюсь домашним конструктором и был очень очарован идеей и доступным инструментом для рисования на веб-сайте. Доступность этих механических электронных компонентов, таких как Gang Capacitors, является проблемой здесь. Так что я вдохновлен идеей и хочу поблагодарить автора статьи.
LOWTECHLOU 28.09.2004
Создайте свои собственные воздушные конденсаторы переменной емкости!
Я давно искал планы на эту тему. Я хочу построить набор побольше и посмотреть, как пройдет dx-ing? я сообщу вам…
Я обнаружил, что в магазинах Dollar General Store есть дешевая разделочная доска, сделанная из жесткого белого пластика. Этот материал, вероятно, является типом нейлона и устойчив к порезам ножом, но его можно распилить на квадраты или любую другую форму, и из него могут получиться хорошие наконечники, вероятно, гораздо более устойчивые к теплу, выделяемому в усилителях, и тому подобному, чем, может быть, лексан или оргстекло.
Отличная статья, прочитал с удовольствием.
73′ Джон Гамильтон KD5INM
VK3BSF 11.05.2003
Создайте свои собственные воздушные конденсаторы переменной емкости!
Отличный проект!! Я построил переключаемую катушку индуктивности для L1, так как вращающиеся катушки индуктивности также невозможно купить. Может быть, кто-то сможет придумать самодельный дизайн, используя ту же философию, которую использовал Дэвид. http://w1.859.telia.com/~u85920178/ в разделе антенные проекты…тюнеры…описывается, как построить переключаемый индуктор вместо использования роликового типа. Я могу порекомендовать эту конструкцию, так как я построил ее для своего тюнера и работает хорошо.
W3DCG 2003-05-07
Создайте свои собственные воздушные конденсаторы переменной емкости!
Вау!
WA8QNN 2003-05-03
Создайте свои собственные воздушные конденсаторы переменной емкости!
Отличная статья Дэйв! Это восходит к моему радиолюбительскому началу, когда операторы делали свое собственное оборудование, антенны и модификации.
Ларри
KE4ZHN 01.05.2003
Создайте свои собственные воздушные конденсаторы переменной емкости!
Отличная статья Дэйв! Вот что такое любительское радио! Очень немногие радиолюбители в наши дни готовят что-либо в домашних условиях из-за легкости, с которой можно купить все, что только можно себе представить. Приятно видеть, что такие люди, как вы, все еще сохраняют истинный дух любительского радио, создавая свои собственные радиопеременные. Продолжайте хорошую работу.
N3NYC 2003-04-30
RE: Создайте свои собственные воздушные конденсаторы переменной емкости!
Дэйв, WB4ONA,
В «Принципах радиосвязи» Дж.Х. Моркрофт (Джон Уайли и сыновья, 1921, 1927). Книга иногда нуждается в некоторой интерпретации из-за использования устаревших единиц измерения, но это кладезь старых, полузабытых вещей.
73,
Хейл, N3NYC
Ответ на комментарий: WB4ONA от 29 апреля 2003 г.
Хорошая статья, некоторые комментарии и вопросы: Сложите пластины стопкой и используйте дрель, а затем кольцевую пилу. Разрежьте стопку пополам и припаяйте пластины к валу. Возможно, это способ предложить эти труднодоступные бейсболки сообществу радиолюбителей, если кто-то захочет их производить. (Те, кто изготавливает отличные ручные ключи и жучки для нас, могут принять к сведению; новый рынок для вас?) Хорошим местом для получения спецификаций и заказа стандартных материалов является McMaster-Carr, http://www.mcmaster.com/. Я не заказывал у них много лет, но они живы и здоровы. Хороший сайт для металлического листа, тефлона/изоляторов, механических товаров, таких как подшипники и т. д., всевозможных вещей. Много спецификаций также на их веб-сайте. (Я не имею отношения к Макмастер-Карру). Возможно, потерянное искусство? «Линеаризация» воздушных и диэлектрических регулируемых колпачков: есть ли у кого-нибудь уравнения для разрезания пластин на воздушных переменных, чтобы сделать «кардиодные» пластины, которые «расширяют диапазон» настроенных фильтров, частью которых они являются, поэтому настройка является линейной ( или иначе) по вращению вала? Помните старые колпачки для тюнера на 365 пф в старых ламповых AM-ресиверах? Они сделали это, и я подозреваю, что информация о том, как они были спроектированы, может быть утеряна. 73 года, Дэйв
W8OB 2003-04-30
Создайте свои собственные воздушные конденсаторы переменной емкости!
Супер статья, это то, каким снова должно быть радиолюбительское радио. Автор этого может сказать, что он действительно занимается домашним пивоварением.
Какая замечательная статья. Приятно видеть, как сегодня кто-то создает что-то полезное с нуля, а затем делится со всеми, как это сделать! Этот конденсатор даже выглядит великолепно. Может быть, это Элмер из Интернета 21 века. Я надеюсь, что это так.
AG5P 2003-04-30
Создайте свои собственные воздушные конденсаторы переменной емкости!
Отличная статья, Дэвид. Спасибо за идеи
и дополнительные URL. Очень хорошо сделано!
Просто примечание, если вы строите воздушные крышки для
Настройка VFO или просто нужна небольшая воздушная головка,
из латунных шайб, разрезанных пополам, получаются красивые пластины,
просто используйте крошечные латунные шайбы с разрезными кольцами для
распорные и авиационные гайки на каждом конце
цельнорезьбовых стержней. Как Давид, упомянутый
обязательно сгладьте все острые края пластин.
Для натяжения во избежание свободного вращения можно использовать
. несколько нейлоновых шайб между первым ротором
пластина и передний корпус для плотного прилегания
сборки и используйте небольшое количество тефлона
спрей-смазка для плавного вращения.
Я предпочитаю делать воздух с разделенным статором
крышки и отойдите от электрического контакта
проблемы со штатной воздушной головкой.
Walter — AG5P
WN9V 30.04.2003
Создавайте свои собственные Air Variable Capacit!
Это отличная статья, в которой используются обычные товары из хозяйственного магазина для создания труднодоступного компонента.
Базовая конструкция может быть расширена за счет многоблочных конденсаторов, дифференциальных конденсаторов и, с некоторыми модифицированными статорами, даже конденсаторов-бабочек. Кто будет первым, кто использует все самодельные колпачки в копии спичечного коробка Джонсона?
Вот несколько предложений по доработке:
Независимо от того, изготовлены пластины из толстого или тонкого материала, я бы рекомендовал сгладить края и углы пластины с помощью влажной и сухой наждачной бумаги с зернистостью приблизительно 200–300, а затем обработать 400 или мельче. песок Если вы делаете эту шлифовку, смачивая обрабатываемую поверхность водой, шлифовка пройдет быстро. Закругленные края помогут избежать образования дуги.
В некоторых случаях применения конденсаторов возникают значительные циркулирующие токи. Совпадение Z — одно из них. Для простоты и надежного соединения с малыми потерями я предлагаю использовать короткую, прочно соединенную перемычку вместо скользящего контакта ротора. Предполагая, что конденсатор может поворачиваться только на 180 градусов, перемычка длиной в дюйм, сделанная из оплетки или тонкопроволочной проволоки, прослужит долго. Один конец перемычки будет впаян в отверстие, просверленное в центре заднего конца вала конденсатора. Перемычка будет выходить прямо из задней части вала и крепиться к изолированной точке привязки, которая затем будет служить клеммой ротора. Используйте радиатор при пайке многожильных перемычек, чтобы часть, которую необходимо скрутить, не попала под расплавленный припой.
Я надеюсь, что статья Дэвида N4DFP вдохновит других на создание новых практических проектов, не требующих большого бюджета и не требующих мастерской для сборки.
KB9ERU 29.04.2003
Создайте свои собственные воздушные конденсаторы переменной емкости!
ОТЛИЧНАЯ работа над проектом.
Спасибо, что поделились с нами!
ЭТО ДЕЙСТВИТЕЛЬНО НАСТОЯЩЕЕ ЛЮБИТЕЛЬСКОЕ РАДИО!!!
…где ножницы….привет
AB5Q 2003-04-29
RE: Создайте свой собственный конденсатор переменной емкости
Ответ на комментарий: K4DFH от 08. 04.2003
Один момент, который я забыл отметить в статье: при изготовлении тарелок выложите по одной из каждой и вырежьте их, а затем используйте их в качестве шаблонов для изготовления остальные.
JAMES_BENEDICT_EX_N8FVJ 29.04.2003
RE: Создайте свои собственные конденсаторы переменной емкости!
Освежающая статья. Удаляет менталитет «купи сейчас, плати потом» и укрепляет самодостаточность любительского радио, которое некоторые из нас теперь держат в заднем кармане (а не в кошельке).
Ответ на комментарий: WR8Y от 29 апреля 2003 г.
Две замечательные статьи подряд? Я надеюсь, что эта тенденция продолжится. Отметка WR8Y
WR8Y 29.04.2003
Создайте свои собственные воздушные конденсаторы переменной емкости!
Две замечательные статьи подряд? Я надеюсь, что эта тенденция продолжится.
Марка
WR8Y
K3AN 2003-04-29
RE: Создайте свои собственные воздушные конденсаторы переменной емкости!
Отличная информация. Нам нужно больше статей с практическими рекомендациями, подобных этой.
Если кто-нибудь может дать мне информацию о самоварке комплекта шин для моей машины, буду признателен. Я бы даже согласился научиться восстанавливать протекторы. 😉
Ответ на комментарий: K8AG от 29 апреля 2003 г.
Фантастическая статья. Я добавлю это в закладки и дам ссылку. Спасибо, Джон Павлицкий, K8AG
WB4ONA 29.04.2003
Создайте свои собственные воздушные конденсаторы переменной емкости!
Хорошая статья, некоторые комментарии и вопросы:
Сложите пластины стопкой и используйте дрель, а затем кольцевую пилу. Разрежьте стопку пополам и припаяйте пластины к валу. Возможно, это способ предложить эти труднодоступные бейсболки сообществу радиолюбителей, если кто-то захочет их производить. (Те, кто изготавливает для нас превосходные ручные ключи и жучки, могут принять к сведению; для вас это новый рынок?) не заказывал у них годами, но они живы и здоровы. Хороший сайт для металлического листа, тефлона/изоляторов, механических товаров, таких как подшипники и т. д., всевозможных вещей. Много спецификаций также на их веб-сайте. (Я не имею отношения к Макмастер-Карру).
Возможно, потерянное искусство? «Линеаризация» воздушных и диэлектрических регулируемых колпачков: есть ли у кого-нибудь уравнения для разрезания пластин на воздушных переменных, чтобы сделать «кардиодные» пластины, которые «расширяют диапазон» настроенных фильтров, частью которых они являются, поэтому настройка является линейной ( или иначе) по вращению вала? Помните старые колпачки для тюнера на 365 пф в старых ламповых AM-ресиверах? Они сделали это, и я подозреваю, что информация о том, как они были спроектированы, может быть утеряна.
73, Дэйв
K8AG 29.04.2003
Создайте свои собственные воздушные конденсаторы переменной емкости!
Фантастическая статья. Я добавлю это в закладки и дам ссылку.
Спасибо,
Джон Павлицки, K8AG
KE4MOB 2003-04-29
Re: Строительный аэроздр!
Это здорово! Отличная работа!
Стив, KE4MOB
Ответ на комментарий: N0UY от 29 апреля 2003 г.
Хорошая статья Дэвид. Как и в любом проекте, когда он сделан, вы всегда можете найти что-то, что вы хотели бы сделать по-другому. Я считаю, что это верно и для моей работы. Что касается использования ножниц XYL для проекта, я бы расценил это как справедливую расплату за все время, когда мои инструменты использовались для размешивания краски, раскалывания льда или в качестве временных маркеров в огороде. А если серьезно, хорошие материалы — основа любого успешного проекта. Надеюсь, вам понравилось, это самая важная часть. 73, Рэй N0UY
Ответ на комментарий : VK4JAM от 29 апреля 2003 г.
Это блестящая статья ! Не уверен, что я возражаю против «НЕ используйте для этого любимые ножницы XYL!» …. подозреваю, что успешное использование ножниц этого типа будет зависеть от нескольких ключевых факторов: (1) насколько быстро вы можете бегать и (2) насколько хорошо вы спланировали свое бегство! 🙂 Спасибо за отличную статью. Эндрю VK4JAM
N0UY 29 апреля 2003 г.
RE: Создайте свои собственные воздушные конденсаторы переменной емкости!
Хорошая статья Дэвид.
Как и в любом проекте, когда он сделан, вы всегда можете найти что-то, что вы хотели бы сделать по-другому. Я считаю, что это верно и для моей работы. Что касается использования ножниц XYL для проекта, я бы расценил это как справедливую расплату за все время, когда мои инструменты использовались для размешивания краски, раскалывания льда или в качестве временных маркеров в огороде. А если серьезно, хорошие материалы — основа любого успешного проекта. Надеюсь, вам понравилось, это самая важная часть.
73, Рэй N0UY
Ответ на комментарий: VK4JAM от 29 апреля 2003 г.
Эта статья блестящая! Не уверен, что я возражаю против «НЕ используйте для этого любимые ножницы XYL!» …. подозреваю, что успешное использование ножниц этого типа будет зависеть от нескольких ключевых факторов: (1) насколько быстро вы можете бегать и (2) насколько хорошо вы спланировали свое бегство! 🙂 Спасибо за отличную статью. Эндрю VK4JAM
VK4JAM 29.04.2003
Создайте свои собственные воздушные конденсаторы переменной емкости!
Эта статья великолепна!
Не уверен, что я согласен с «НЕ используйте для этого любимые ножницы XYL!» .
Навигация по записям
Pl2303 схема включения. USB-COM интерфейс на PL2303 для цифровых видов радиосвязи: схема и настройка
Перемотка спидометра. Корректировка спидометра: как изменить показания пробега автомобиля
Похожие записи

21.11.2024 0
Особенности питания кормящей мамы: что можно и нельзя есть при грудном вскармливании

19.11.2024 0
Новорожденный какает слизью: причины появления слизи в кале грудничка

19.11.2024 0
Гемангиома у новорожденных: причины, виды, лечение и профилактика
Добавить комментарий Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Комментарий *
Имя *
Email *
Сайт

Рубрики
Автолюбителям
Датчик
Лайфхаки
Преобразователь
Своими руками
Схемы
Усилитель
Разное
Карта сайта
© M-Gen
