Переменный конденсатор. Переменные конденсаторы: принцип работы, виды и применение в электронике

Что такое переменный конденсатор и как он работает. Какие бывают типы переменных конденсаторов. Где применяются конденсаторы переменной емкости в электронике и радиотехнике. Как правильно подключать и использовать переменные конденсаторы.

Принцип работы переменного конденсатора

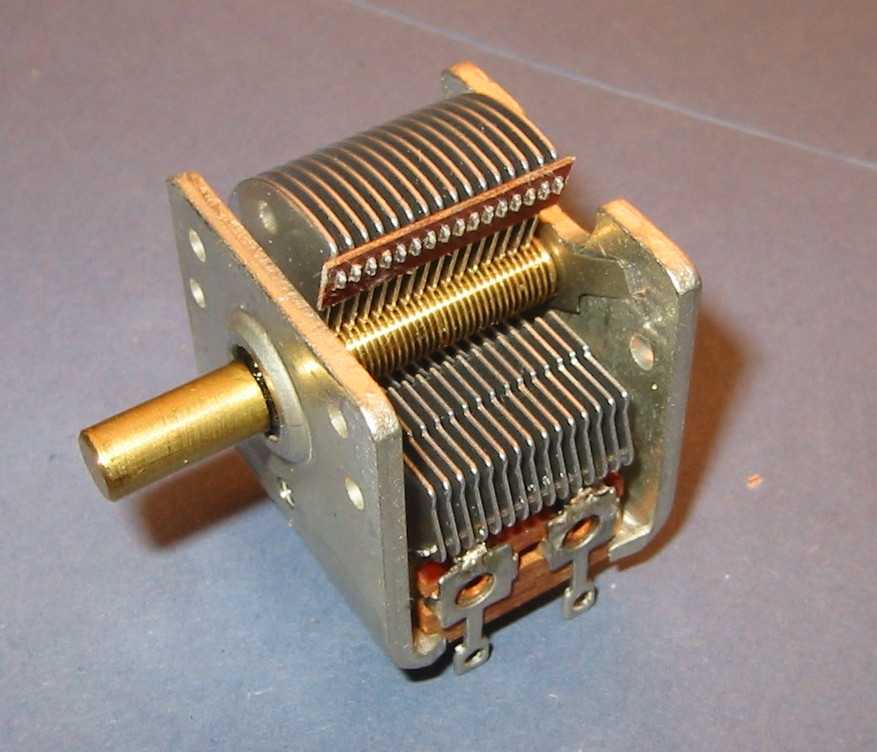

Переменный конденсатор (конденсатор переменной емкости) — это конденсатор, емкость которого может изменяться в заданных пределах. Его основные части:

• Статор — неподвижные пластины, электрически соединенные между собой
• Ротор — подвижные пластины, соединенные с осью вращения
• Диэлектрик между пластинами (обычно воздух)

При вращении ротора его пластины входят между пластинами статора, изменяя площадь перекрытия и, соответственно, емкость конденсатора. Чем больше площадь перекрытия пластин, тем выше емкость.

Основные характеристики переменных конденсаторов

Ключевые параметры переменных конденсаторов:

• Диапазон емкости (минимальная и максимальная емкость)
• Рабочее напряжение
• Количество секций (одно-, двух-, трехсекционные)
• Тип диэлектрика (воздушные, вакуумные)
• Габаритные размеры
• Тип управления (ручное, электромеханическое)

Обычно диапазон регулировки составляет от 100 до 500 пФ. Рабочее напряжение может достигать нескольких киловольт.

Виды переменных конденсаторов

Основные типы конденсаторов переменной емкости:

• Воздушные — с воздушным диэлектриком между пластинами
• Вакуумные — для высоковольтных цепей, с вакуумным диэлектриком
• Подстроечные — малогабаритные, для точной настройки
• Многосекционные — с несколькими независимыми секциями
• Дифференциальные — с двумя статорами и общим ротором

Воздушные конденсаторы наиболее распространены из-за простоты конструкции. Вакуумные применяются в высоковольтных схемах.

Применение переменных конденсаторов в радиотехнике

Основные области применения конденсаторов переменной емкости:

• Настройка колебательных контуров в радиоприемниках и передатчиках
• Согласование антенн с передатчиком
• Настройка фильтров и генераторов
• Компенсация паразитных емкостей в высокочастотных схемах
• Фазовращатели в измерительной технике

В радиоприемниках переменные конденсаторы используются для настройки на разные радиостанции путем изменения резонансной частоты входных контуров.

Конденсаторы в цепях переменного тока

В цепи переменного тока конденсатор проявляет емкостное сопротивление, которое зависит от частоты и емкости:

Xc = 1 / (2πfC)

где Xc — емкостное сопротивление, f — частота, C — емкость.

Особенности работы конденсатора на переменном токе:

• Ток опережает напряжение на 90°
• Чем выше частота, тем меньше сопротивление
• Пропускает переменный ток, но блокирует постоянный

Это позволяет использовать конденсаторы как частотно-зависимые элементы в фильтрах и цепях развязки.

Применение конденсаторов в силовой электротехнике

В силовой электротехнике конденсаторы используются для:

• Компенсации реактивной мощности
• Повышения коэффициента мощности
• Запуска однофазных электродвигателей
• Сглаживания пульсаций в выпрямителях
• Накопления энергии в импульсных схемах

Конденсаторные установки позволяют снизить потери в сетях и улучшить качество электроэнергии. В пусковых схемах двигателей конденсатор создает сдвиг фаз для формирования вращающегося магнитного поля.

Особенности подключения и эксплуатации переменных конденсаторов

При работе с переменными конденсаторами важно учитывать:

• Соблюдение полярности для электролитических конденсаторов
• Недопустимость превышения максимального напряжения
• Плавность регулировки во избежание механических повреждений
• Защиту от пыли и влаги для воздушных конденсаторов
• Периодическую проверку качества контактов

Для повышения надежности часто применяют параллельное соединение секций или отдельных конденсаторов. При последовательном соединении важно обеспечить равномерное распределение напряжения.

Современные тенденции в производстве переменных конденсаторов

Основные направления совершенствования конденсаторов переменной емкости:

• Миниатюризация конструкции
• Повышение добротности и снижение потерь
• Расширение диапазона рабочих частот
• Применение новых диэлектрических материалов
• Интеграция с цифровыми системами управления

Развитие микроэлектроники привело к созданию варикапов — полупроводниковых аналогов переменных конденсаторов. Однако классические воздушные конденсаторы по-прежнему широко применяются благодаря низким потерям на высоких частотах.

Конденсатор переменной ёмкости, переменный конденсатор, вакуумные конденсаторы

Поиск по сайту Новости Галогенным лампам снова нашли замену

ГЛАВНАЯ » КОНДЕНСАТОРЫ » Конденсатор переменной ёмкости Конденсатор переменной ёмкости (переменный конденсатор) — это конденсатор, ёмкость которого может изменяться в заданных пределах. Основное применение переменных конденсаторов — это различные схемы радиоприёмников и радиопередатчиков. Они имеют, как правило, небольшие пределы регулировки ёмкости. Обычно между 100 и 500 пФ. Стандартное устройство КПЕ следующее: Половина пластин, электрически соединённых между собой, располагается неподвижно и называется статором. Другая половина пластин конденсатора, тоже соединённых между собой и через узел вращения (подшипник) и токосъём с корпусом, называется ротором, потому что вращается на своей оси. В процессе вращения роторные пластины заходят внутрь статорных. Чем больше пластины перекрывают друг друга, тем больше ёмкость переменного конденсатора. Когда роторные пластины полностью входят в статорную часть — его ёмкость максимальна. Когда они полностью выведены за пределы статора — ёмкость конденсатора переменной ёмкости равна его минимальному значению. Как правило КПЕ состоят не из одной секции, а из двух и даже более. Соединяя параллельно эти секции можно увеличивать ёмкость КПЕ. При этом увеличивается как максимальное, так и минимальное значение. При классическом устройстве переменных конденсаторов электрический контакт с роторной частью пластин осуществляется через токосъёмник, что не может не сказываться на надёжности таких КПЕ. Таких проблем лишены КПЕ, устроенные таким образом, что у них имеется две статорные части, между которыми поворачивается роторная часть. Токосъём осуществляется со статорных (неподвижных) частей, а подвижная не имеет контактов. По существу — это два переменных конденсатора, соединённых последовательно. Такие конденсаторы ещё называют «бабочкой», за характерную форму роторных пластин, похожую на крылья бабочки.   Для высоковольтных цепей существуют вакуумные конденсаторы переменной ёмкости. Вакуумные потому, что внутри колбы находится вакуум. Тем самым значительно снижается способность конденсатора к «пробою» при высоких напряжениях. Одно из основных мест применения вакуумных конденсаторов — выходные каскады ламповых передатчиков. Такой конденсатор показан на втором рисунке. Переменные конденсаторы имеют более короткий шпиндель, чем переменные резисторы или поворотные переключатели. Поэтому на них нельзя надеть соответствующие ручки для их вращения. Это связано с тем, что для вращения ротора конденсатора переменной ёмкости используются различные верньерные механизмы. На шпиндель конденсатора переменной ёмкости обычно надевается именно шкив верньера. При этом вращение ротора КПЕ получается более медленным и плавным. Это очень важно для точной настройки. Если вращать непосредственно ротор, то точно настроиться может не получиться вообще.

Конденсатор переменной емкости (Переменный конденсатор)

Содержание:

Предназначение конденсатора – это использование их в электронных схемах с постоянным током. Здесь они играют роль фильтрующих емкостей. Также нужны они в транзисторных каскадах и стабилизаторах. Для работы в схемах с переменным током были созданы неполярные конденсаторы. В этом случае нужна стабильность рабочих параметров. Они должны иметь высокую точность, маленький температурный коэффициент ТКЕ. Подобные конденсаторы устанавливаются в колебательных контурах практически любой радиоаппаратуры.

В данной статье описаны все особенности конденсаторов переменного тока, а также в качестве бонуса приведены видеоролик и скачиваемая статья по рассматриваемой теме.

Конденсатор переменного тока.

Основные величины и единицы измерения

Существует несколько основных величин, определяющих конденсатор. Одна из них — это его емкость (латинская буква С), а вторая – рабочее напряжение (латинская U). Электроемкость (или же просто емкость) в системе СИ измеряется в фарадах (Ф). Причем как единица емкости 1 фарад – это очень много – на практике почти не применяется. Например, электрический заряд планеты Земля составляет всего 710 микрофарад. Поэтому в большинстве случаев из-меряется в производных от фарада величинах: в пикофарадах (пФ) при очень маленьком значении емкости (1 пФ=1/10 6 мкФ), в микрофарадах (мкФ) при достаточно большом ее значении (1 мкФ = 1/10 6 Ф).

Для того чтобы рассчитать электроемкость, необходимо разделить величину заряда, накопленного между обкладками, на модуль разницы потенциалов между ними (напряжение на конденсаторе). Заряд конденсатора в данном случае – это заряд, накапливающийся на одной из обкладок рассматриваемого устройства. На 2-х проводниках устройства они одинаковы по модулю, но отличаются по знаку, поэтому сумма их всегда равняется нулю. Заряд конденсатора измеряется в кулонах (Кл), а обозначается буквой Q.

Интересно почитать: принцип действия и основные характеристики варисторов.

Как они проводят переменный ток

Чтобы убедиться в этом воочию, достаточно собрать несложную схему. Сначала надо включить лампу через конденсаторы C1 и C2, соединенные параллельно. Лампа будет светиться, но не очень ярко. Если теперь добавить еще конденсатор C3, то свечение лампы заметно увеличится, что говорит о том, что конденсаторы оказывают сопротивлению прохождению переменного тока. Причем, параллельное соединение, т.е. увеличение емкости, это сопротивление снижает.

Отсюда вывод: чем больше емкость, тем меньше сопротивление конденсатора прохождению переменного тока. Это сопротивление называется емкостным и в формулах обозначается как Xc. Еще Xc зависит от частоты тока, чем она выше, тем меньше Xc. Об этом будет сказано несколько позже.

Другой опыт можно проделать используя счетчик электроэнергии, предварительно отключив все потребители. Для этого надо соединить параллельно три конденсатора по 1мкФ и просто включить их в розетку. Конечно, при этом надо быть предельно осторожным, или даже припаять к конденсаторам стандартную штепсельную вилку. Рабочее напряжение конденсаторов должно быть не менее 400В.

[stextbox id=’info’]После этого подключения достаточно просто понаблюдать за счетчиком, чтобы убедиться, что он стоит на месте, хотя по расчетам такой конденсатор эквивалентен по сопротивлению лампе накаливания мощностью около 50Вт. [/stextbox]

Конденсатор в цепи переменного тока

Соберем цепь с конденсатором, в которой генератор переменного тока создает синусоидальное напряжение. Разберем последовательно, что произойдет в цепи, когда мы замкнем ключ. Начальным будем считать тот момент, когда напряжение генератора равно нулю. В первую четверть периода напряжение на зажимах генератора будет возрастать, начиная от нуля, и конденсатор начнет заряжаться. В цепи появится ток, однако в первый момент заряда конденсатора, несмотря на то, что напряжение на его пластинах только что появилось и еще очень мало, ток в цепи (ток заряда) будет наибольшим.

По мере же увеличения заряда конденсатора ток в цепи убывает и доходит до нуля в момент, когда конденсатор полностью зарядится. При этом напряжение на пластинах конденсатора, строго следуя за напряжением генератора, становится к этому моменту максимальным, но обратного знака, т. е. направлено навстречу напряжению генератора. Таким образом, ток с наибольшей силой устремляется в свободный от заряда конденсатор, но тут же начинает убывать по мере заполнения зарядами пластин конденсатора и падает до нуля, полностью зарядив его.

Материал в тему: описание и область применения подстроечного резистора.

Сравним это явление с тем, что происходит с потоком воды в трубе, соединяющей два сообщающихся сосуда ,один из которых наполнен, а другой пустой. Стоит только выдвинуть заслонку, преграждающую путь воде, как вода сразу же из левого сосуда под большим напором устремится по трубе в пустой правый сосуд. Однако тотчас же напор воды в трубе начнет постепенно ослабевать, вследствие выравнивания уровней в сосудах, и упадет до нуля. Течение воды прекратится. Подобно этому и ток сначала устремляется в незаряженный конденсатор, а затем постепенно ослабевает по мере его заряда.

С началом второй четверти периода, когда напряжение генератора начнет сначала медленно, а затем все быстрее и быстрее убывать, заряженный конденсатор будет разряжаться на генератор, что вызовет в цепи ток разряда. По мере убывания напряжения генератора конденсатор все больше и больше разряжается и ток разряда в цепи возрастает. Направление тока разряда в этой четверти периода противоположно направлению тока заряда в первой четверти периода. Соответственно этому кривая тока, пройдя нулевое значение, располагается уже теперь ниже оси времени.

К концу первого полупериода напряжение на генераторе, а также и на конденсаторе быстро приближается к нулю, а ток в цепи медленно достигает своего максимального значения. Вспомнив, что величина тока в цепи тем больше, чем больше величина переносимого по цепи заряда, станет ясным, почему ток достигает максимума тогда, когда напряжение на пластинах конденсатора, а следовательно, и заряд конденсатора быстро убывают.

С началом третьей четверти периода конденсатор вновь начинает заряжаться, но полярность его пластин, так же как и полярность генератора, изменяется «а обратную, а ток, продолжая течь в том же направлении, начинает по мере заряда конденсатора убывать, В конце третьей четверти периода, когда напряжения на генераторе и конденсаторе достигают своего максимума, ток становится равным нулю.

[stextbox id=’info’]В последнюю четверть периода напряжение, уменьшаясь, падает до нуля, а ток, изменив свое направление в цепи, достигает максимальной величины. На этом и заканчивается период, за которым начинается следующий, в точности повторяющий предыдущий, и т. д.[/stextbox]

Итак, под действием переменного напряжения генератора дважды за период происходят заряд конденсатора (первая и третья четверти периода) и дважды его разряд (вторая и четвертая четверти периода). Но так как чередующиеся один за другим заряды и разряды конденсатора сопровождаются каждый раз прохождением по цепи зарядного и разрядного токов, то мы можем заключить, что по цепи с емкостью проходит переменный ток.

Конденсатор в цепи

Рассматриваемый прибор в цепи постоянного тока проводит ток только в момент включения его в сеть (при этом происходит заряд или перезаряд устройства до напряжения источника). Как только конденсатор полностью заряжается, ток через него не идет. При включении устройства в цепь с процессы разрядки и зарядки его чередуются друг с другом. Период их чередования равен приложенного синусоидального напряжения.

Характеристики конденсаторов

Конденсатор в зависимости от состояния электролита и материала, из которого он состоит, может быть сухим, жидкостным, оксидно-полупроводниковым, оксидно-металлическим. Жидкостные конденсаторы хорошо охлаждаются, эти устройства могут работать при значительных нагрузках и обладают таким важным свойством, как самовосстановление диэлектрика при пробое. У рассматриваемых электрических устройств сухого типа достаточно простая конструкция, немного меньше потери напряжения и ток утечки. На данный момент именно сухие приборы пользуются наибольшей популярностью. Основным достоинством электролитных конденсаторов являются дешевизна, компактные габариты и большая электроемкость. Оксидные аналоги – полярные (неверное подключение приводит к пробою).

Как подключается

Подключение конденсатора в цепь с постоянным током происходит следующим образом: плюс (анод) источника тока соединяется с электродом, который покрыт окисной пленкой. В случае несоблюдения этого требования может произойти пробой диэлектрика. Именно по этой причине жидкостные конденсаторы нужно подключать в цепь с переменным источником тока, соединяя встречно последовательно две одинаковые секции. Или нанести оксидный слой на оба электрода. Таким образом, получается неполярный электроприбор, работающий в сетях как с постоянным, так и с Но и в том и в другом случаях результирующая емкость становится в два раза меньше. Униполярные электрические конденсаторы обладают значительными размерами, зато могут включаться в цепи с переменным током. Маркировка производится цветом и цифровым кодом. Цифровая маркировка емкости конденсаторов приведена ниже.

Таблица цифровой маркировки емкости конденсаторов.

Для чего нужен конденсатор

Конденсаторы широко используются во всех электронных и радиотехнических схемах. Они вместе с транзисторами и резисторами являются основой радиотехники. Применение конденсаторов в электротехнических устройствах и бытовой технике:

• Важным свойством конденсатора в цепи переменного тока является его способность выступать в роли емкостного сопротивления (индуктивное у катушки). Если подключить последовательно конденсатор и лампочку к батарейке, то она не будет светиться. Но если подключить к источнику переменного тока, то она загорится. И светиться будет тем ярче, чем выше емкость конденсатора. Благодаря этому свойству они широко применяются в качестве фильтра, который способен довольно успешно подавлять ВЧ и НЧ помехи, пульсации напряжения и скачки переменного тока.
• Благодаря способности конденсаторов долгое время накапливать заряд и затем быстро разряжаться в цепи с малым сопротивлением для создания импульса, делает их незаменимыми при производстве фотовспышек, ускорителей электромагнитного типа, лазеров и т. п.
• Способность конденсатора накапливать и сохранять электрический заряд на продолжительное время, сделало возможным использование его в элементах для сохранения информации. А так же в качестве источника питания для маломощных устройств. Например, пробника электрика, который достаточно вставить в розетку на пару секунд пока не зарядится в нем встроенный конденсатор и затем можно целый день прозванивать цепи с его помощью. Но к сожалению , конденсатор значительно уступает в способности накапливать электроэнергию аккумуляторной батареи из-за токов утечки (саморазряда) и неспособности накопить электроэнергию большой величины.
• Конденсаторы используются при подключении электродвигателя 380 на 220 Вольт. Он подключается к третьему выводу, и благодаря тому что он сдвигает фазу на 90 градусов на третьем выводе- становится возможным использования трехфазного мотора в однофазной сети 220 Вольт.
• В промышленности конденсаторные установки применяются для компенсации реактивной энергии.

Конденсатор переменного тока.

Основное применение конденсаторов

Слово «конденсатор» можно услышать от работников различных промышленных предприятий и проектных институтов. Разобравшись с принципом работы, характеристиками и физическими процессами, выясним, зачем нужны конденсаторы, например, в системах энергоснабжения? В этих системах батареи широко применяют при строительстве и реконструкции на промышленных предприятиях для компенсации реактивной мощности КРМ (разгрузки сети от нежелательных ее перетоков), что позволяет уменьшить расходы на электроэнергию, сэкономить на кабельной продукции и доставить потребителю электроэнергию лучшего качества. Оптимальный выбор мощности, способа и места подключения источников (Q) в сетях электроэнергетических систем (ЭЭС) оказывает существенное влияние на экономические и технические показатели эффективности работы ЭЭС. Существуют два типа КРМ: поперечная и продольная.

При поперечной компенсации батареи конденсаторов подключаются на шины подстанции параллельно нагрузке и называются шунтовыми (ШБК). При продольной компенсации батареи включают в рассечку ЛЭП и называют УПК (устройства продольной компенсации). Батареи состоят из отдельных приборов, которые могут соединяться различными способами: конденсаторы последовательного подключения или параллельного. При увеличении количества последовательно включенных устройств увеличивается напряжение. УПК также используются для выравнивания нагрузок по фазам, повышения производительности и эффективности дуговых и рудотермических печей (при включении УПК через специальные трансформаторы).

Более подробно о работе переменных конденсаторов можно узнать, прочитав статью справочник по конденсаторам. Если у вас остались вопросы, можно задать их в комментариях на сайте. Также в нашей группе ВК можно задавать вопросы и получать на них подробные ответы от профессионалов.

Чтобы подписаться на группу, вам необходимо будет перейти по следующей ссылке: https://vк.coм/еlеctroinfonеt. В завершение статьи хочу выразить благодарность источникам, откуда мы черпали информацию:

www.electricalschool.info

www.sxemotehnika.ru

www.jelektro.ru

www.sibay-rb.ru

www.alprof.info

Следующая

КонденсаторыЧто такое танталовый конденсатор

Конденсаторы

1-800-RFPARTS (1-800-737-2787) 1-760-744-0700 (США) ЗАКАЗЫ: rfp@rfparts. com 435 S PACIFIC ST SAN MARCOS, CA 92078

Пожалуйста, выберите один из следующих вариантов подкатегории КОНДЕНСАТОРЫ:

Посмотреть, как: Список Сетка

Показать 5 10 15 20 25 Всего на странице

Сортировать по Позиция Имя Цена

1. 19,91 $

   Пластины: 13
   Емкость: 4,5–18 пФ
   Пиковое напряжение: 1,5 кВ
   Длина 1–5/16 дюйма (корпус) x ширина 15/16 дюйма x высота 1–7/32 дюйма
   Вал: диаметр 0,25 дюйма
   Используется * Больше не поставляется для экспорта
   Производитель: ASP
   Артикул: 074-010-P

2. $19,91

   Вал: ¼” круглый
   Емкость: 4,5-27пф
   Напряжение: 1,2кВ пост.

   тока
   Пластины: 150021 Чистый Б/у * Больше не доступен для экспорта
   Производитель: ASP
   Артикул: 5-54-P

3. 19,91 $

   Емкость: 8–115 пф
   Пиковое напряжение: 1 кВ
   38 пластин
   1–15/16 дюймов (длина) x 15/16 дюймов (ширина) 1–7/32 дюймов (высота)
   Используется * Больше не используется доступно для экспорт
   Производитель: ASP
   Артикул: CT20111S-P

   Сделано в США


4. $279,91

   CVDB-320-6N538 Переменный вакуумный конденсатор Jennings 10-320 пФ 5 кВ
   Б/у в отличном состоянии * Больше не экспортируется 538

5. 26,95 $

   TVL1645 Конденсатор Sprague 320 мкФ 350 В металлическая банка с поворотным замком

6. 29,91 $

   Тип: PX11D15
   Емкость: 88 мФд
   Напряжение: 1200 В пост. Используется * Больше не поставляется для экспорта
   Производитель: Aerovox
   Артикул: 102P10202-Aerovox

   Примечание. На фотографии не изображен продукт, который вы получите, так как его состояние может незначительно отличаться.
   Пожалуйста, ознакомьтесь с нашей гарантийной политикой на нашей домашней странице.

7. 29,91 $

   Секции: 1
   Емкость: 6–105 пФ
   Всего пластин: 25
   Пиковое напряжение: 1 кВ
   1,3/8 дюйма в длину x 15/16 дюйма x 1-7/32 дюйма
   Диаметр вала: 3/16 «круглый с резьбовым пазом
   Новый старый склад (Серебряные пластины имеют признаки потускнения) * Больше не поставляется на экспорт
   Производитель: Sickles
   Артикул: 361-1043

8. $109,95

   154-12-6 Cardwell Воздушный переменный конденсатор с шестернями, 11-53 пф, 12 пластин, 4,5 кВ
   Б/у, отличное состояние 154-12 -6

   Сделано в США


9. $12,91

   FT1000 Проходной конденсатор 1000 пФ 500wvdc

10. 49,95 $

    470 мкФ, 450 В постоянного тока, электролитический конденсатор, +/- 20 %, -40/+85°C

    Производитель: EVOX RIFA

    Артикул: PEh300Yh4470M

Орен Эллиот Продактс, ООО | Категории продуктов Воздушные конденсаторы переменной емкости

ATM, APC, APLSмаленькие универсальные конденсаторы с керамическим покрытием с малыми потерями, отлично подходят для радиочастотных приложений с регулируемой ручкой

N50, S2, S3Компактные, прочные и экономичные, с большой емкостью в небольшом объеме, бывшие в употреблении в приложениях настройки низкого напряжения

M73, M90, M97Большие, прочные блоки, предназначенные для работы в условиях высокого напряжения, тока и непрерывного режима работы полуфабричного оборудования

Принадлежности»продуктов, соответствующих вашему выбору, не найдено»

Если вы сообщите нам требуемый диапазон емкости, напряжение, силу тока, ограничения по размеру и любые другие требования, мы предоставим вам предложение со спецификациями. Отправьте запрос на коммерческое предложение здесь.

• Банкомат, БТР, АПЛ
• N50, S2, S3
• М73, М90, М97

Показано 1–12 из 33 результатов

Сортировка по умолчаниюСортировать по популярностиСортировать по среднему рейтингуСортировать по последнимСортировать по цене: от низкой к высокойСортировать по цене: от высокой к низкой

• 73-1-32-65Н

  205,00 $ 1 шт.: 205 $ 2-4 шт. 171 долл. США 5шт+ 149$
  Мин. емкость пФ: 22 пФ Максимальная емкость пФ: 1017 пФ Макс. напряжение, Вскз: 1100 В Макс. ток, армады: 2 ампер

• АТМ-9

  59,00 $ 1 шт.: 59 $ 2-4 шт. 38 $ 5шт+ 23$
  Воздушный зазор: 0,016 дюйма Минимальная емкость: 1,7 пФ Максимальная емкость: 8,9 пФ Максимальное напряжение: 500 В среднекв.

• 73-1-32-99Н

  270,00 $ 1 шт.: $270 2-4 шт. 225 $ 5шт+ 197$
  Мин. емкость пФ: 31 пФ Максимальная емкость пФ: 1558 пФ Максимальное напряжение, В (среднеквадратичное значение): 1100 В (среднеквадратичное значение) Макс. ток, армады: 2 ампер

• АТМ-13

  61,00 $ 1 шт.: 61 $ 2-4 шт. 38 $ 5шт+ 24$
  Воздушный зазор: 0,016 дюйма Мин. цоколь: 2,1 пФ Макс. кол-во: 12,9 пФ Максимальное напряжение: 500 В среднекв.

• 73-1-45-45ТК

  465,00 $ 1 шт.: 465 $ 2-4 шт. 340 $ 5шт+ 265$
  Мин. емкость пФ: 20 пФ Максимальная емкость пФ: 495 пФ Максимальное напряжение, В (среднеквадратичное значение): 1550 В (среднеквадратичное значение) Макс. ток, ампер: 20 ампер

• АТМ-22

  62,00 $ 1 шт.: 62 $ 2-4 шт. 39 $ 5шт+ 24$
  Воздушный зазор: 0,016 дюйма Минимальная емкость: 2,9 пФ Максимальная емкость: 21,8 пФ Максимальное напряжение: 500 В среднекв.

• АПК143Г

  62,00 $ 1 шт.: 62 $ 2-4 шт. 39 $ 5шт+ 25$
  Воздушный зазор: 0,016 дюйма Мин. цоколь: 7,2 пФ Максимальная емкость: 143 пФ Максимальное напряжение: 500 В среднекв.

• 16АПЛ153

  61,00 $ 1 шт.: 61 $ 2-4 шт. 38 $ 5шт+ 24$
  Крепление на одно отверстие Делриновый вал Воздушный зазор : 0,016 дюйма Минимальная емкость : 6,4 пФ Максимальная емкость : 153 пФ Максимальное напряжение : 640 В среднекв.

• 73-1-75-37Н

  118,00 $ 1 шт.: 118 $ 2-4 шт. 99 $ 5шт+ 87$
  Мин. емкость пФ: 19 пФ Максимальная емкость пФ: 253 пФ Максимальное напряжение, В (среднеквадратичное значение): 2500 В (среднеквадратичное значение) Макс. ток, армады: 2 ампер

• 16АПЛ313

  66,00 $ 1 шт.: 66 $ 2-4 шт. 42 $ 5шт+ 28$
  Крепление на одно отверстие Делриновый вал Воздушный зазор: 0,016 дюйма Минимальная емкость: 10,5 пФ Максимальная емкость: 313 пФ Максимальное напряжение: 640 В (среднеквадратичное значение)

• 73-1-75-75Н

  156,00 $ 1 шт.: 156 $ 2-4 шт. 129 $ 5шт+ 114$
  Мин.
