Что такое переменный резистор и для чего он нужен

Переменный резистор — это электронный компонент, позволяющий плавно изменять сопротивление в электрической цепи. Основные задачи переменных резисторов:

• Регулировка тока и напряжения в цепи
• Настройка режимов работы электронных устройств
• Управление параметрами (например, громкостью в аудиотехнике)
• Использование в качестве датчиков положения

В отличие от постоянных резисторов, переменные позволяют оперативно менять сопротивление в процессе работы устройства. Это делает их незаменимыми во многих схемах.

Основные виды переменных резисторов

Существует несколько основных типов переменных резисторов:

Потенциометры

Потенциометры имеют ручку управления и предназначены для частой регулировки пользователем. Применяются в качестве регуляторов громкости, яркости и т.д.

Подстроечные резисторы

Подстроечные резисторы используются для редкой настройки параметров схемы. Обычно регулируются отверткой при наладке устройства.

Реостаты

Реостаты рассчитаны на большие токи и мощности. Используются для регулировки тока в силовых цепях.

Устройство переменного резистора

Типичный переменный резистор состоит из следующих основных частей:

• Корпус
• Резистивный элемент (дорожка)
• Подвижный контакт (движок)
• Выводы
• Ось или винт для регулировки

При повороте оси или винта движок перемещается по резистивной дорожке, изменяя сопротивление между выводами.

Принцип работы переменного резистора

Работа переменного резистора основана на изменении длины проводящего пути между выводами. При перемещении движка меняется активная длина резистивного элемента, что приводит к изменению сопротивления.

Существует два основных способа включения переменных резисторов в схему:

Реостатное включение

При реостатном включении используются только два вывода — один крайний и средний. Это позволяет плавно регулировать ток в цепи.

Потенциометрическое включение

В этом случае задействованы все три вывода. Такая схема позволяет делить напряжение и получать на выходе регулируемое напряжение.

Обозначение переменных резисторов на схемах

На принципиальных электрических схемах переменные резисторы обозначаются следующим образом:

• Потенциометр — прямоугольник со стрелкой
• Подстроечный резистор — прямоугольник с косой чертой
• Реостат — прямоугольник со стрелкой и дополнительным выводом

Рядом с обозначением указывается буквенно-цифровое позиционное обозначение (например, R1) и номинальное сопротивление.

Маркировка переменных резисторов

На корпусе переменного резистора обычно указывается следующая информация:

• Номинальное сопротивление
• Допустимая мощность рассеивания
• Тип резистора (линейный, логарифмический и т.д.)
• Допуск (точность)
• Дата изготовления

Важно правильно расшифровывать маркировку при подборе компонентов для ремонта или разработки устройств.

Применение переменных резисторов

Переменные резисторы широко используются в различных областях электроники и электротехники:

• Аудиотехника (регуляторы громкости, тембра, баланса)
• Осветительные приборы (диммеры)
• Блоки питания (регулировка выходного напряжения)
• Измерительные приборы (калибровка, настройка диапазонов)
• Системы управления (джойстики, датчики положения)
• Автомобильная электроника

Правильный выбор типа и номинала переменного резистора очень важен для корректной работы устройства.

Особенности выбора переменных резисторов

При выборе переменного резистора для конкретного применения следует учитывать ряд факторов:

• Требуемый диапазон сопротивлений
• Максимальная рассеиваемая мощность
• Точность (допуск)
• Тип характеристики (линейная, логарифмическая)
• Количество оборотов (для многооборотных)
• Способ монтажа (выводной, SMD)
• Условия эксплуатации (температура, влажность)

Правильно подобранный переменный резистор обеспечит надежную и долговечную работу устройства.

Заключение

Переменные резисторы являются важными компонентами многих электронных устройств. Они позволяют регулировать ток, напряжение и другие параметры схем. Понимание принципов работы, типов и особенностей применения переменных резисторов необходимо для успешного проектирования и ремонта электронной аппаратуры.

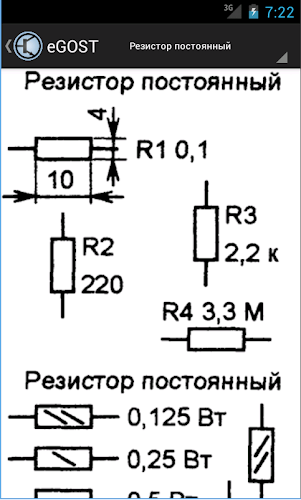

2. Резисторы — Условные графические обозначения на электрических схемах — Компоненты — Инструкции

Резистор (англ. resistor, от лат. resisto—сопротивляюсь) — радиокомпонент, основное назначение которого оказывать активное сопротивление электрическому току. Основные характеристики резистора — номинальное сопротивление и рассеиваемая мощность. Наиболее широко используются постоянные резисторы, реже — переменные, подстроечные, а также резисторы, изменяющие свое сопротивление под действием внешних факторов.



Постоянные резисторы бывают проволочными (из провода с высоким и стабильным удельным сопротивлением) и непроволочными (с резистивным элементом, например, в виде тонкой пленки из оксида металла, пиролитического углерода и т. д.). Однако на схемах их обозначают одинаково — в виде прямоугольника с линиями электрической связи, символизирующими выводы резистора (рис. 2.1). Это условное графическое обозначение (УГО) — основа, на которой строятся УГО всех разновидностей резисторов. Указанные на рис. 2.1 размеры УГО резисторов установлены ГОСТом [2] и их следует соблюдать при вычерчивании схем.
На схемах рядом с УГО резистора (по возможности сверху или справа) указывают его условное буквенно-цифровое позиционное обозначение и номинальное сопротивление. Позиционное обозначение состоит из латинской буквы R (Rezisto) и порядкового номера резистора по схеме. Сопротивление от 0 до 999 Ом указывают числом без обозначения единицы измерения (51 Ом —> 51), сопротивления от 1 до 999 кОм — числом со строчной буквой к (100 кОм —> 100 к), сопротивления от 1 до 999 МОм — числом с прописной буквой М (150 МОм —> 150 М).


Если же позиционное обозначение резистора помечено звездочкой (резистор R2* на рис.2.1), то это означает, что сопротивление указано ориентировочно и при налаживании устройства его необходимо подобрать по определённой методике.




Номинальную рассеиваемую мощность указывают специальными значками внутри условного графического обозначения (рис. 2.2).



Постоянные резисторы могут иметь отводы от резистивного элемента (рис. 2.3, а), причем, если необходимо, то символ резистора вытягивают в длину (рис. 2.3, б).

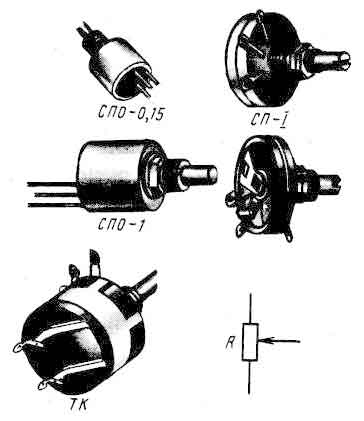

 Переменные резисторы используют для всевозможных регулировок. Как правило, у такого резистора минимум три вывода: два — от резистивного элемента, определяющего номинальное (а практически — максимальное) сопротивление, и один — от перемещающегося по нему токосъемника — движка. Последний изображают в виде стрелки, перпендикулярной длинной стороне основного условного графического изображения (рис. 2.4, а). Для переменных резисторов в реостатном включении допускается использовать условное графическое изображение рис. 2.4, б. Переменные резисторы с дополнительными отводами обозначаются так, как показано на рис. 2.4, е. Отводы у переменных резисторов показывают так же, как и у постоянных (см. рис. 2.3).





Для регулирования громкости, тембра, уровня в стереофонической аппаратуре, частоты в измерительных генераторах сигналов применяют сдвоенные переменные резисторы. На схемах условных графических изображений входящие в них резисторы стараются расположить возможно ближе друг к другу, а механическую связь показывают либо двумя сплошными линиями, либо одной штриховой (рис. 2.5, а). Если же сделать этого не удается, т. е. символы резисторов оказываются на удалении один от другого, то механическую связь изображают отрезками штриховой линии (рис. 2.5, б). Принадлежность резисторов к сдвоенному блоку указывают в позиционном обозначении (R2.1 — первый резистор сдвоенного переменного резистора R2; R2.2 — второй).




В бытовой аппаратуре часто применяют переменные резисторы, объединенные с одним или двумя выключателями. Символы их контактов размещают на схемах рядом с условным графическим изображением переменного резистора и соединяют штриховой линией с жирной точкой, которую изображают с той стороны УГО, при перемещении к которой движок воздействует на выключатель, (рис. 2.6, а). При этом имеется в виду, что контакты замыкаются при движении от точки, а размыкаются при движении к ней. В случае если УГО резистора и выключателя на схеме удалены один от другого, механическую связь показывают отрезками штриховых линий (рис. 2.6, б).





Подстроенные резисторы — это разновидность переменных. Узел перемещения движка таких резисторов чаще всего приспособлен для управления отверткой и не рассчитан на частые регулировки. УГО подстроечного резистора (рис. 2.7) наглядно отражает его назначение: практически это постоянный резистор с отводом, положение которого можно изменять.
Из резисторов, изменяющих свое сопротивление под действием внешних факторов, наиболее часто используют терморезисторы (обозначение RK) и варисторы (RU, см. табл. 1.1). Общим для условного графического изображения резисторов этой группы является знак нелинейного саморегулирования в виде наклонной линии с изломом внизу (рис. 2.8).





  Для указания внешних факторов воздействия используют их общепринятые буквенные обозначения: tº (температура), U (напряжение) и т. д.


  Знак температурного коэффициента сопротивления терморезисторов указывают только в том случае, если он отрицательный (см. рис. 2.8, резистор RK2).



ГОСТ 2.728-74* «ЕСКД. Обозначения условные графические в схемах. Резисторы, конденсаторы»
