Переходник для магнитолы pioneer: Переходники для подключения магнитолы, iso переходники.

Содержание

разъемы для подключения Рено, Форд, Ниссан

Переходники бывают разных видов. Самые важные типа ISO. Они используются для того, чтобы подключить питание, звук и антенну для радио. При этом штатная проводка остается без вмешательств. Еще один тип переходника – это адаптер кнопок. Но он есть не на всех магнитолах, а только на тех, которые поддерживают функцию управления с руля автомобиля. Кроме этого, довольно часто в автомобиле есть цифровой усилитель. Для его подключения потребуется наличие переходников.

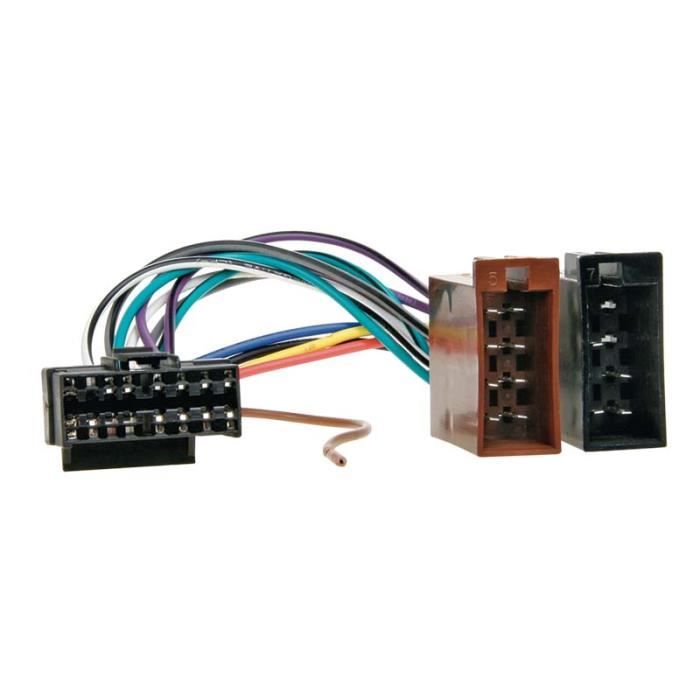

Iso переходник для магнитолы: особенности

Данный переходник представлен в виде специального устройства. Оно используется для замены штатной акустической системы другим оборудованием. При этом данный процесс простой и проводится достаточно быстро. Кроме этого, еще одним достоинством данного устройства является то, что нет необходимости вмешиваться в саму проводку машины. Например, резать, паять провода. В данном переходнике есть разъём, с помощью которого соединяется штатный вход магнитолы. Он находится с одной стороны, а с другой непосредственно установлен сам адаптер.

Iso переходник для магнитолы: зачем нужен?

Как показывает практика, штатная магнитола во многом не устраивает водителей. Так как она имеет минимальный набор функций. Поэтому со временем они проводят ее замену на более современную модель. В данной работе можно использовать, как новые и старые провода. По функциям они ни чем не отличаются и отлично справятся с поставленной задачей. Обеспечат качественное соединение.

Если вы решили оставить старые провода, то на магнитоле должен быть iso переходник. С помощью него подключить устройство к питанию можно и самостоятельно. Эта работа не требует специальных знаний и умений. Достаточно иметь под рукой схему подключения устройства.

В основном iso переходники антенного типа. Они непременно понадобятся для реализации антенной проводки внутри автомобиля. При подключении водители довольно часто сталкиваются с проблемами. Они связаны с тем, что разъём радиоантенны не совпадает с гнездом, которое находится на самой магнитоле. Так как гнездо iso в основном выполнено по евростандарту. Особенно это характерно для автомобилей Рено, Форд, Ниссан и других.

Переходники для штатных магнитол

Наличие радио в магнитоле не менее важная ее функция. Так как оно позволяет всегда быть в кусе новостей, погоды, пробок на дорогах и прочей полезной информации. Чтобы оно работало качественно и без сбоев, необходимо правильное подключение. Для этого используется антенный адаптер для магнитолы. Он может быть, как стандартного вида, так и с усилителем. Второй вариант обеспечивает лучший поиск и прием радиостанций.

Несмотря на наличие в современных магнитолах дополнительных функций, данный процесс выполняется не лучшим образом. Особенно это прослеживается в тот период, когда автомобиль выезжает за пределы города. Многие водители жалуются на то, что их приемники не способны ловить радиостанции, или это происходит на низком уровне. Таким образом, прослушать музыкальную композицию не возможно.

Исправить ситуацию поможет усилитель антенны. Он обеспечит прием радиостанции в разных местах. Стоимость его не высокая, поэтому довольно часто приобретается и устанавливается водителями. Таким образом, проблема плохого сигнала им становится чужда. Воспроизведение радиостанций не прерывается в любом месте.

Кроме этого, антенный переходник используется и для решения других задач. Например, он обеспечивает работу ТВ-устройств в автомобиле. Принцип его работы похож на предыдущий. Так как он обеспечивает прием сигнала со спутника и просмотр телепередач в отличном качестве. Данные устройства являются внешними приборами.

К внутренним относят активаторы GPS антенн. Они размещаются на лобовом стекле и через соответствующие разъёмы подсоединяются к магнитоле. Они часто устанавливаются в современных автомобилях. Так как расширяют возможности штатного устройства.

Переходники для магнитол Рено

Если говорить про переходники для конкретных автомобилей, то они могут отличаться. Это связано с особенностями магнитол, которые в них устанавливаются. Так, если рассмотреть Рено, то для его аппарата необходимы такие переходники, как Intro ISO FR-12, антенный переходник Intro ISO ANT-1 и адаптеры ZRS-AG-2. Последние используются для подключения динамиков. Они представлены в количестве четырех штук.

Данные устройства в основном не идут вмести с магнитолой. Они приобретаются в отдельном порядке. При этом можно не весь комплекте, а по отдельности только то, что необходимо. Iso — это переходник для подключения магнитолы. Поэтому необходим в любом случае.

Переходник под магнитолу

Благодаря наличию на магнитоле переходников любая операция по ее смене или подключению проходит быстро и легко. Для ее выполнения не обязательно обращаться к специалистам. Можно все сделать самостоятельно. Посмотреть, как это сделать, можно на фото. Как показывает опыт, трудности в данном процессе возникают довольно сложно.

Вся процедура подключения переходников состоит в том, чтобы правильно выбрать разъём и соединить их. Для упрощения задачи все имеют определенный цвет. Это позволяется с легкостью определить, кого к кому подсоединить. Так, цвета должны совпадать.

Если необходимо подсоединить антенну, то питание от усилителя подключается к кабелю бело-голубого цвета. Об этом можно узнать с инструкции устройства. Поэтому с ней рекомендовано ознакомиться перед выполнением любой работы относительно магнитолы.

Кроме этого, важно подобрать переходник под магнитолу. Так как каждая модель имеет свои разъёмы. Если переходник к нему не подходит, то подключение выполнить не получится. Этот момент учтен, поэтому выбор переходников достаточно большой. Они разные для магнитол в автомобилях Рено, Форд, Ниссан, Хендай Солярис и других.

Инструкция по изготовлению USB-адаптера для штатных магнитол своими руками

Когда появились кассетные магнитофоны и CD-плееры, машины стали укомплектовываться автомагнитолами. Но с развитием радиоэлектроники появились USB-флешки, которые полностью заменили другие носители. Они не занимают много места, на них можно записать большое количество музыкальных файлов, при этом во время поездки музыка не будет прерываться от езды по бездорожью. Как сделать USB-порт (адаптер) для штатных магнитол своими руками, описывается в этой статье.

Штатное устройство с флешкой

Содержание

[ Раскрыть]

[ Скрыть]

Руководство, как сделать USB-вход в автомагнитоле

Почти все современные автомобили укомплектованы автомагнитолой. Многие водители не хотят менять ее на новое китайское устройство ради того, чтобы получить USB-вход. Для того, чтобы была возможность слушать музыку с флешки, к штатной магнитоле нужно присоединить USB-адаптер (автор видео — oleg ko).

Подготовка

Установка USB в штатную магнитолу не займет много времени, но нужно обладать некоторыми знаниями по радиотехнике и уметь пользоваться паяльником. В первую очередь нужно приобрести МР3-плеер, который может читать флешки и карты памяти. Важно, чтобы на нем был выход для наушников. Это необходимо для того, чтобы можно было снимать аудио-сигнал.

Можно воспользоваться FM-триммером, который оборудован аудио-выходом. Преимущество триммера в том, что в комплекте с ним идет дистанционный пульт управления.

Набор для подключения

Этапы

Купив подходящее устройство с аудио выходом, и приготовив необходимые инструменты, можно приступать к работе.

Подключение состоит из следующих этапов:

  1. Вынимаем устройство и извлекаем из него лентопротяжный механизм или CD-привод.
  2. Положительный провод питания от плеера припаиваем к контакту магнитолы. После включения должно появиться напряжение 9 или 12 В.
  3. Для МР3-плеера нужно включить в схему преобразователь напряжения с 12 Вольт на 5 Вольт. В триммере он встроенный.
  4. Для подключения звука необходимо взять экранированный провод и подсоединить с его помощью AUX выход магнитолы к аудио выходу плеера. Если нет такого провода, тогда нужно на плате найти предварительный усилитель, именно к нему идет провод, который нам нужен.
  5. Находим на микропроцессоре выход аудио сигнала. Выпаиваем конденсаторы, а на их место подаем аудио сигнал с плеера.
  6. Теперь устанавливаем плату МР3-плеера. При этом следует соблюдать осторожность, чтобы не избежать короткого замыкания.
  7. Сделать USB входом можно отверстие на панели, где вставлялись диски или кассеты.
  8. Кнопки для управления плеером выводим к клавишам управления расположенным на передней панели.
  9. Далее осталось собрать штатную автомагнитолу и установить ее на место.
Подключение флешки к адаптеру

Теперь можно слушать музыку с цифровых устройств через USB-порт, сделанный своими руками. Для этого нужно включить режим ТАРЕ или AUX. Управление треками осуществляется либо с помощью кнопок на панели, либо пультом, если использовался FM-триммер.

Заключение

Преимущества подключения USB-адаптера к магнитоле:

  • легко установить;
  • флешка лишена недостатков проигрывания CD-дисков, когда выгорает лазер и возникают проблемы с воспроизведением дисков;
  • на флешку помещается много файлов, их легко обновлять и дополнять;
  • воспроизводится запись в том качестве, в котором была записана;
  • можно использовать штатное устройство;
  • USB-вход не занимает прикуриватель.

Таким образом, подключить USB-порт не сложно. Главное, уметь пользоваться паяльником и разбираться хоть немного в электронике.

Подключив в автомагнитоле свой переходник для флешек, можно сэкономить на покупке нового устройства, оборудованного USB-адаптером.

 Загрузка ...

Видео «Подключение USB-порта»

В этом видео наглядно демонстрируется, как подключить USB-порт для автомагнитолы (автор видео — shlepanovan).

Переходники - Автозвук - OLX.ua

200 грн.

Договорная

Киев, Подольский 8 янв.

CAN-BUS адаптер - незаменим при установке магнитолы!

Практически все современные автомобили имеют электронику, в основе своей архитектуры имеющую CAN-шину. С точки зрения производителя автомобиля шина CAN это очень полезная вещь, позволяющая гибко изменять функционал автомобиля без серьезных переделок электрооборудования. Например, чтобы добавить складывающееся зеркало со встроенным поворотником на машину традиционной архитектуры (без КАН-шины) необходимо протянуть от главного блока предохранителей провода на выключатель складывания зеркал, затем протянуть провода от выключателя в каждую дверь (левую и правую) и плюс провода от поворотников. Имеем в итоге кучу лишней меди и невозможность изменить комплектацию быстро (на конвеере). В случае автомобиля с платформой на CAN-шине просто добавляем новое зеркало, подключаем к дверному блоку, программируем что зеркало есть и должно складываться и мигать поворотником. Выключатель зеркала подключаем к центральному блоку и программируем что он есть. Ну это если очень просто объяснить 🙂

Смысл в том что CAN-шина это хорошо, и абсолютно все автомобили в самом ближайшем будущем будут иметь такую архитектуру. На данный момент все лидирующие европейские производители производят автомобили с CAN, к ним подтягиваются корейцы и японцы ну и американцы конечно.

На машинах на которых есть CAN-шина, чаще всего она используется и в магнитоле. Магнитола «узнает» из кан-шины такую информацию как состояние ключа зажигания, включена ли подсветка приборной панели, также из шины можно брать такую информацию как состояние ручного тормоза (на «ручнике» машина или нет), скорость автомобиля, для мультимедийных систем — включение заднего хода. Так как все эти сигналы содержатся в кан-шине то в разъеме магнитолы нет отдельного провода для каждого из сигналов а только провода питания и CAN-шины. Например:





«+UB»  — это +12В постоянный плюс

«CAN-FZG -»  — кан-шина (-)

«CAN-FZG +» — кан-шина (+)

нет ни провода от замка зажигания, ни подсветки.







Подключая нештатную магнитолу на такую машину, вы скорее всего возьмете ISO-переходник и подключите оба питания (постоянное и от ключа) магнитолы на постоянное питание. Подсветку вообще подключать не будете, и с первого взгляда вроде бы как все ОК. Но на самом деле нет, есть несколько проблем.

При подключении магнитолы без КАН-адаптера будут следующие проблемы:

  • Каждый раз когда вы выходите из машины вам необходимо выключать магнитолу кнопкой
  • Магнитола, подключенная на постоянное питание будет разряжать аккумулятор даже в выключенном состоянии!
  • У некоторых магнитол постоянно горит подсветка кнопок
  • Если не подключить сигнал от подсветки приборов то экран магнитолы не будет уменьшать яркость ночью — это отвлекает от вождения
  • Провод для включения входа камеры заднего вида придется тянуть от задних фонарей, это неудобно а на некоторых машинах (с импульсным контролем сгоревшей лампочки) так просто к фонарю и не подключишься
  • Грамотно подключится к «ручнику» не так просто (хотя мало кто это делает 🙂 )

Из всего перечисленного действительно серьезной проблемой является конечно же разрядка аккумулятора вследствие того что магнитола должным образом не «засыпает» если её просто выключить кнопкой. Поэтому существует упрощенный, недорогой по цене CAN-BUS адаптер для магнитолы, который выдает из кан шины только сигнал ACC:

Универсальный CAN-BUS адаптер для магнитолы:



Connects2 IGNI-GEN12V

Этот простой кан адаптер подключается к большинству автомобилей с CAN-шиной и выдает сигнал ACC для подключения магнитолы. Его удобно использовать тогда когда вам просто нужно решить проблему разрядки аккумулятора из-за неправильно подключенной магнитолы.

Версия для использования на грузовых автомобилях с бортовой сетью с напряжением 24В называется Connects2 IGNI-GEN24V



Штатный CAN-BUS адаптер для магнитолы:



выбрать CAN-BUS адаптер по модели авто (ссылка)

Штатный кан-адаптер предназначен для конкретной модели автомобиля, комплектуется с одной стороны штатным разъемом для подключения к проводке автомобиля, с другой стороны стандартным ISO-разъемом для подключения магнитолы. Бывает два варианта таких can-bus адаптеров для магнитолы, первый (серия Essentials) дешевле, выдает только сигнал ACC и в принципе по функционалу не отличается от IGNI-GEN12V.



Серия CAN-BUS адаптеров Professional может больше:



Помимо сигнала ACC для подключения магнитолы такой адаптер выдает сигналы (в зависимости от модели авто): Подсветка (+12В), Задний ход (+12В), Ручник (земля), Импульс скорости (отрицательный импульс, зависящий от скорости автомобиля)

Конечно же, с таким адаптером подключение будет еще более простым и надежным, однако он и стоит дороже.







Список штатных CAN-BUS адаптеров для магнитолы и поддерживаемых автомобилей:



Alfa Romeo:
Модель адаптера Функции Список моделей авто разъем магнитолы
CTHUE-AR1 ACC +12V 159 (2006-2011), Brera (2007-2010),

Giulietta (2010-2014), Mito (2008-2014)



CTHUP-AR01  ACC +12V, ручник, подсветка,

задний ход, импульс скорости

Audi:
Модель адаптера Функции Список моделей авто разъем магнитолы
CTHUE-AU1 ACC +12V A2 (2004-2005), A3 (2003-2013), A4 (2005-2015)

A6 (2004-2011), TT (2003-2013)



CTHUP-AU01 ACC +12V, ручник, подсветка,

задний ход, импульс скорости

BMW:
Модель адаптера Функции Список моделей авто разъем магнитолы
CTHUE-BM1 ACC +12V 1-Series E87 (2004-2013), 3-Series E90 (2005-2012),

5-Series E60 (2004-2010), 7-Series E65 (2002-2008),

Mini (2005->), X3 (2005->), Z4 E89 (2009->)

CTHUP-BM01 ACC +12V, ручник, подсветка,

задний ход, импульс скорости

Chevrolet:
Модель адаптера Функции Список моделей авто разъем магнитолы
CTHUE-CV1 ACC +12V Camaro (2009->), Cruze (2009-2015), Equinox (2009->),

Orlando (2011->), Tacuma (2003-2008)

Chrysler:
Модель адаптера Функции Список моделей авто разъем магнитолы
CTHUE-Ch2  ACC +12V 300C (2008->), Aspen (2008-2009),

Grand Voyager (2008->), Sebring (2007-2010),

Voyager (2008->), Town & Country (2008->)

CTHUP-CH01  ACC +12V, ручник, подсветка,

задний ход, импульс скорости

Citroen:
Модель адаптера Функции Список моделей авто разъем магнитолы
CTHUE-CT1  ACC +12V Berlingo (2008>), C2 (2006>),C3 (2006>),

C3 Picasso (2009>), C4 (2006>),

C4 Picasso (2006>),

C5 (2005>), C6 (2004>),

C8 (2006>), DS3 (2009>),

DS4 (2010>), DS5 (2011>)

 CTHUP-CT01 ACC +12V, ручник, подсветка,

задний ход, импульс скорости

Dodge:
Модель адаптера Функции Список моделей авто разъем магнитолы
CTHUE-DG01 ACC +12V Avenger (2007>), Caliber (2009>),

Charger (2008>),Charger (2008>),

Dakota (2008>), Durango (2008-2015),

Grand Caravan (2007-2015), Journey (2008>),

Magnum (2008>), Nitro (2008>), Ram (2008>)




Fiat:
Модель адаптера Функции Список моделей авто разъем магнитолы
CTHUE-F1 ACC +12V Fiat 500L (2012>), Ducato (2014>)
CTHUP-FT01 ACC +12V, ручник, подсветка,

задний ход, импульс скорости

Fiat Bravo (2007>) ISO
CTHUP-FT02 ACC +12V, ручник, подсветка,

задний ход, импульс скорости

Grande Punto  (2007>), Boxer (2012>), Bravo (2007>), Doblo (2009>),

Ducato (2008-2014), Idea (2006>),

Qubo (2007>), 500 (2008>)

CTHUP-FT03 ACC +12V, ручник, подсветка,

задний ход, импульс скорости

Fiat Panda (2007>)
Ford:
Модель адаптера Функции Список моделей авто разъем магнитолы
CTHUE-FD1 ACC +12V

C-Max (2004-2011), Fiesta (2006-2008),

Focus (2005-2011), Fusion (2005>),

Galaxy (2006>),Mondeo (2004-2014),

S-Max (2005-2011), Transit (2005>),

Kuga (2008-2012),

Transit Connect (2004-2013)



CTHUP-FD01  ACC +12V, ручник, подсветка,

задний ход,

импульс скорости

 CTHUP-FD02 B-Max (2013>),C-Max (2011>), Ecosport (2013>),

Escape (2013>), Fiesta (2012>),

Focus (2011>), Kuga (2012>), Ranger (2012>),

Transit Connect (2013>),Transit Custom (2013>)



OEM (пока нет фото)
Jeep:
Модель адаптера Функции Список моделей авто разъем магнитолы
CTHUE-JP1 ACC +12V Cherokee (2014>),

Grand Cherokee (2014>)

Lancia:
Модель адаптера Функции Список моделей авто разъем магнитолы
CTHUP-LA01 ACC +12V, ручник, подсветка,

задний ход,

импульс скорости

Lancia Delta (2009>)
Land Rover:
Модель адаптера Функции Список моделей авто разъем магнитолы
CTHUP-LR01 ACC +12V, ручник, подсветка,

задний ход,

импульс скорости

Land Rover Discovery (III) (2007>)
Mercedes:
Модель адаптера Функции Список моделей авто разъем магнитолы
CTHUE-MC1 ACC +12V E-Class (2004-2009), SLK (2002>)
CTHUE-MC2 ACC +12V A-Class (2004>), B-Class (2004>)
C-Class (2004>), CL (2008>)
CLK (2004>), GL (2006-2012)
ML (2004-2011), R-Class (2006>)
Sprinter (2006>), Vito (2007>)
CTHUP-MC01 ACC +12V,

ручник, подсветка,

задний ход,

импульс скорости



A-Class W169 (2004-2013),

B-Class W245 (2004-2012),

C-Class W203 (2000-2007),

CLK W209 (2000>),

ML (2005-2011), R-Class W251 (2005>),

Sprinter (2006>), Viano (2004>),

Vito (2004>)

CTHUP-MC02 SLK R171 (2004-2011),

E-Class W211 (2002-2009)

CTHUP-MC03 A-Class W176 (2013>), B-Class W246 (2012>),

C-Class W204 (2008>), CLA (2013>),

GL X164 (2007- 2012)

Opel:
Модель адаптера Функции Список моделей авто разъем магнитолы
CTHUE-VX1 ACC +12V Agila (2008-2015), Antara (2006>), Astra (2004-2009), Combo (2004>),

Corsa (2004-2014), GTC (2005>),

Meriva (2005-2010), Movano (2006>), Vectra (2004>),

Vivaro (2006>), Zafira (2005-2012)

CTHUP-VX01 ACC +12V,

ручник, подсветка,

задний ход,

импульс скорости

Agila (2004>), Antara (2006-2010), Astra (2004-2010), Corsa (2004-2013), Meriva (2007-2010),

Signum (2004>), Tigra (2005>), Vectra (2004>),

Vivaro (2011>), Zafira (2005-2012)

Peugeot:
Модель адаптера Функции Список моделей авто разъем магнитолы
CTHUE-PE2 ACC +12V  207 (2004>) , 208 (2012>), 2007 (2008>),
2008 (2013>), 307 (2004-2007),
308 (2007>), 3008 (2004>),
407 (2004>), 508 (2011>),
5008 (2009>), 607 (2005>),
807 (2004>), Expert (2007>),
iON (2010>), Partner (2008>),
RCZ (2010>)
CTHUP-PE01 ACC +12V,

ручник, подсветка,

задний ход,

импульс скорости

207 (2006>), 208 (2012>), 307 (2005>),

3008 (2009>), 308 (2007>), 407 (2005>),

5008 (2009-2013), 607 (2004>),

807 (2005>), Bipper (2007>), Boxer (2008>),

Partner (2008>)

Seat:
Модель адаптера Функции Список моделей авто разъем магнитолы
CTHUE-ST1 ACC +12V Alhambra (2006>),  Altea (2005>),

Cordoba (2005>), Exeo (2008>),

Ibiza (2008>), Mii (2011>), Toledo (2005>)

CTHUP-ST01 ACC +12V,

ручник, подсветка,

задний ход,

импульс скорости

Altea (2005>), Exeo (2009>),

Ibiza (2008>), Leon (2005-2014),

Toledo (2005>)



Skoda:
Модель адаптера Функции Список моделей авто разъем магнитолы
CTHUE-SK1 ACC +12V Fabia (2007-2010), Octavia (2004-2013),

Roomster (2006>), Superb (2006-2013),

Yeti (2009>)


CTHUP-SK01 ACC +12V,

ручник, подсветка,

задний ход,

импульс скорости

Fabia (2013>), Octavia (2008-2013),

Rapid (2010>), Superb (2004-2013),

Yeti (2010>)

Volvo:
Модель адаптера Функции Список моделей авто разъем магнитолы
CTHUP-VL01 ACC +12V,

ручник, подсветка,

задний ход,

импульс скорости

Volvo S80 (2006>) OEM (пока нет фото)
Volkswagen:
Модель адаптера Функции Список моделей авто разъем магнитолы
CTHUE-VW1 ACC +12V
Amarok 2010 >
Beetle 2011 >
Bora 2005 >
Caddy 2004  >
Caravelle 2009  >
EOS 2009  >
Fox 2005 >
Golf 2004 -2012
Jetta 2005  >
Multivan 2004 >
Passat 2005 -2014
Polo 2004 -2014
Scirocco 2008  >
Tiguan 2007 -2015
Touareg 2002  >
Touran 2004 >
Transporter 2005  >
UP! 2011  >
Vento 2009  >

CTHUP-VW01 ACC +12V,

ручник, подсветка,

задний ход,

импульс скорости

Amarok 2011 >
Beetle 2012 >
EOS 2006 >
Golf 2004 -2012
Jetta 2004 >
Passat 2004 -2014
Polo 2004 -2014
Scirocco 2008  >
Sharan 2010  >
Suran 2009  >
Tiguan 2007 -2015
Touareg 2004  >
Touran 2004  >
Transporter 2005  >




127905 Всего 6 Сегодня

Вконтакте

Facebook

Twitter

Google+

Адаптер по лучшей цене для автомобильного радио Pioneer - Отличные предложения на адаптер для автомобильного радио Pioneer от global адаптер для продавцов автомобильного радио Pioneer

Отличные новости !!! Вы попали в нужное место для адаптера для автомагнитолы Pioneer. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший адаптер для пионера автомобильного радиоприемника вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели адаптер для автомобильного радио Pioneer на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в адаптере для автомобильного радиоприемника Pioneer и думаете о выборе аналогичного продукта, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. , а также ожидаемую экономию.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг, и предыдущие клиенты часто оставляют комментарии, описывающие свой опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз.Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress.Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести adapter for car radio pioneer по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Pioneer ControlApp

Выберите продукт, которым вы хотите управлять.

・ Сетевой аудиоплеер (N-30, N-50)
・ Сетевой аудиоплеер (N-50A, N-70A, N-P01, XN-P02, XN-P02DAB)
・ AV-ресивер (VSX-42, VSX- 1022, VSX-827, VSX-822, VSX-527)
・ AV-ресивер (VSX-S510, VSX-43, VSX-1023, VSX-823, VSX-828, VSX-528)
・ Проигрыватель дисков Blu-ray
・ CD-ресивер (X-HM71, X-HM81, XC-HM81)
・ CD-ресивер (X-HM72, X-HM72D, X-HM82, X-HM82D, XC-HM82, XC-HM82D)
・ Беспроводной динамик
・ Система объемного звучания для дисков Blu-ray
・ Тонкая микросистема
・ Сетевая аудиовидеосистема
・ Основание сетевых динамиков
・ ИНТЕРНЕТ-РАДИО
・ Воспроизведение музыки прямо с iPhone / iPod touch по беспроводной сети
・ Страница общих настроек

[Сетевой аудиоплеер (N-30, N-50)]

«КОНТРОЛЬ»

1. "СИЛА"

При нажатии кнопки питание попеременно включается / выключается. * 1

2. «Токовый ввод»

Отображает текущую выбранную функцию устройства.

3. «Выбор функции входа»

При нажатии значков различных функций входа изменяется функция входа.
* Количество функций ввода различается в зависимости от модели.

4. «Операции ввода»

Когда функция ввода - Интернет-радио, Музыкальный сервер или USB, нажатие этих кнопок отображает экраны операций ввода.


Экран управления

«ВВОД»

На этом экране у вас есть доступ к дополнительному управлению выбранной функцией входа.
* В зависимости от версии системного программного обеспечения подключенного сетевого аудиоплеера некоторые функции могут не работать. Посетите веб-сайт Pioneer для получения информации о том, как обновить ваш плеер.


1. «Список»

В списке музыкальных файлов нажатие кнопки запустит воспроизведение;
, когда папки перечислены, вы получите доступ к элементам в этой конкретной папке.
Если полное имя не отображается (в конце отображается "..."), нажатие и удерживание ячейки в течение нескольких секунд открывает всплывающее окно с полным именем, как показано справа.

2. «ОБНОВЛЕНИЕ»

При нажатии на кнопку список обновляется.

3. «Панель управления воспроизведением»

Обеспечивает базовое управление воспроизведением.



Экран списка
* Пример, когда выбран USB
Экран управления воспроизведением
* Пример, когда выбран USB

На экране списка попытка прокрутки доступных элементов приведет к появлению клавиш Δ / ∇, позволяющих переключаться между несколькими страницами.
Нажимайте кнопки Δ / ∇ для перехода между страницами.




[Сетевой аудиоплеер (N-50A, N-70A, N-P01, XN-P02, XN-P02DAB)]

«КОНТРОЛЬ»

1. «СИЛА»

При нажатии кнопки питание попеременно включается / выключается. * 1

2. «Токовый ввод»

Отображает текущий выбранный источник устройства.

3. «Выбор источника входного сигнала»

При касании значков различных источников входного сигнала источник входного сигнала изменяется.
* Количество источников входного сигнала отличается в зависимости от модели.

4. «Операции ввода»

Если источником входного сигнала является Интернет-радио, музыкальный сервер или iPod / USB, при нажатии этих кнопок отображаются экраны операций ввода.

5. "ПУШКА"

При нажатии на значок открывается экран PUSH PLAYER для воспроизведения музыки прямо с вашего iPhone / iPod touch.
См. Пояснение к странице «PUSH PLAYER», щелкните здесь

6. «Управление другими устройствами»

Нажмите эту кнопку, чтобы переключиться на экран для управления другими устройствами.

«ВВОД»

Вы можете выбрать список радиостанций и содержимого для воспроизведения из следующих источников входного сигнала: «Интернет-радио», «Музыкальный сервер», «Избранное», «iPod / USB».
* Чтобы увидеть объяснение страницы "Интернет-радио", щелкните здесь


1. «Список»

Вы можете воспроизводить песни или перемещать слой, нажав.

Вы можете добавить песню или станцию ​​в «Избранное», нажав и удерживая песню или станцию ​​в функциях «Интернет-радио» и «Музыкальный сервер».
Вы можете удалить песню или станцию ​​из «Избранное», нажав и удерживая песню или станцию ​​в функции «Избранное».
Кроме того, вы можете добавить песню или станцию ​​в «Избранное» из «Панели управления воспроизведением».

На экране списка попытка прокрутки доступных элементов приведет к появлению клавиш Δ / ∇, позволяющих переключаться между несколькими страницами.
Нажимайте кнопки Δ / ∇ для перехода между страницами.

2. «ВОЗВРАТ»

Нажмите эту кнопку на экране списка, чтобы вернуться на один уровень вверх по списку.
На экране воспроизведения вы вернетесь к экрану списка.

3. «ВЕРХНЕЕ МЕНЮ»

При нажатии кнопки происходит переключение на экран воспроизведения.


Экран списка
* Пример, когда выбран музыкальный сервер

4. «Поиск и сортировка»

Отображается при работе сервера, обрабатывающего поиск или сортировку, когда источником входного сигнала является «Музыкальный сервер», и при нажатии появляется меню справа.

4-1. «Поиск по всему серверу»
После выбора сервера выполняет поиск по всему серверу.

4-2. «Поиск в текущей папке и ниже»
Поиск выполняется в текущей папке и ниже.

4-3. «Сортировка»
Переключение между порядком дорожек и алфавитным порядком.

О функции поиска

Введенное ключевое слово для поиска запрашивается на сервере, поддерживающем функцию поиска, и результат поиска, уведомленный сервером, отображается в списке ControlApp.
Даже несмотря на то, что музыка одинакова, если одна и та же музыка зарегистрирована в каждой папке, настроенной на сервере, результат поиска может отображаться в двух экземплярах.
Если вы хотите уменьшить дублирование отображения результатов поиска, используйте поиск по папкам, чтобы сузить целевой диапазон поиска.
Кроме того, функция поиска зависит от характеристик каждого сервера, это не означает, что один и тот же результат поиска может быть получен со всех серверов.

5. «ОБНОВЛЕНИЕ»

Нажатие на эту кнопку обновит отображаемый список.

6. «Переход к экрану воспроизведения»

При нажатии кнопки происходит переключение на экран воспроизведения.

7. «Панель управления воспроизведением»

Обеспечивает базовое управление воспроизведением.
* Доступные кнопки различаются в зависимости от выбранного входа и воспроизводимого содержимого.

8. «Перейти к приложению Spotify»

При нажатии кнопки запускается приложение Spotify или переключается на него.


экран воспроизведения
* Пример, когда выбран музыкальный сервер
экран воспроизведения
* Пример, когда выбран Spotify

«Управление другими устройствами»

Этот экран позволяет вам управлять ресивером / проигрывателем компакт-дисков Pioneer, подключенным к разъему CONTROL сетевого аудиоплеера.

* Чтобы управлять ресивером / проигрывателем компакт-дисков, сначала необходимо подключить его к сетевому аудиоплееру.
Выполните подключение, следуя инструкциям по подключению.

* Могут быть подключены следующие устройства.
[Устройства, к которым можно подключить N-50A, N-70A]
Ресивер : A-70, A-50, A-30, A-20
Проигрыватель компакт-дисков : PD-50, PD-30, PD-D9MK2 , PD-D6MK2, PD-D9, PD-D6

[Устройства, к которым можно подключить N-P01, XN-P02, XN-P02DAB]
Приемник : SX-P01, SX-P01DAB
CD-проигрыватель : PD- P01

При подключении приемник сигнала дистанционного управления на ресивере или проигрывателе компакт-дисков перестанет работать, а приемник сигнала дистанционного управления на сетевом аудиоплеере будет принимать сигнал дистанционного управления от пульта ДУ ресивера / проигрывателя компакт-дисков.

Направьте пульт дистанционного управления на сетевой аудиоплеер.

Для управления ресивером или проигрывателем компакт-дисков, даже когда сетевой аудиоплеер находится в режиме ожидания, необходимо включить настройку быстрого запуска сетевого аудиоплеера или настройку режима ожидания сети.

1. «Настройка управления приемником»

Для управления ресивером выполните подключение и включите эту настройку.

2. «Панель управления приемником»

Выполняет все функции управления приемником.

3. «Настройка управления проигрывателем компакт-дисков»

Для управления проигрывателем компакт-дисков выполните подключение и включите эту настройку.

4. «Панель управления проигрывателем компакт-дисков»

Выполняет все функции управления проигрывателем компакт-дисков.

5. «Кнопка отображения инструкций по подключению»

Нажмите эту кнопку, чтобы отобразить инструкции по подключению к ресиверу / проигрывателю компакт-дисков Pioneer.


[AV-ресивер (VSX-42, VSX-1022, VSX-827, VSX-822, VSX-527)]

«КОНТРОЛЬ»

1."СИЛА"

Вы можете включить / выключить питание AV-ресивера, нажав кнопку. * 2

2. «ВЫБОР ВХОДА»

Страница «ВЫБОР ВХОДА» появляется при нажатии кнопки. На этой странице вы можете выбрать одну из функций ввода.

3. «РЕЖИМ ПРОСЛУШИВАНИЯ»

Измените РЕЖИМ ПРОСЛУШИВАНИЯ, нажимая каждую кнопку.
* Некоторые режимы прослушивания недоступны в зависимости от выбранного входа.

4. «ОБЪЕМ»

Вы можете отрегулировать громкость AV-ресивера, перетащив диск «VOLUME».

5. "MUTE"

Вы можете отключить звук, нажав кнопку.


Экран управления

«ВЫБОР ВХОДА»

1. Токовый вход

Отображает текущую выбранную функцию устройства.

2. Выбор функции входа

При нажатии значков различных функций входа изменяется функция входа.
Количество функций ввода различается в зависимости от модели.

3. Операции ввода

Когда рядом с названием функции ввода есть отметка, нажатие на отметку дает доступ к экрану списка и экрану операций ввода.


Экран выбора входа
Экран списка
* Пример, когда выбран iPod / USB
Экран операций ввода
* Пример, когда выбран iPod / USB

На экране списка попытка прокрутки доступных элементов приведет к появлению клавиш Δ / ∇, позволяющих переключаться между несколькими страницами.
Нажимайте кнопки Δ / ∇ для перехода между страницами.




[AV-ресивер (VSX-S510, VSX-43, VSX-1023, VSX-823, VSX-828, VSX-528)]

«КОНТРОЛЬ»

1."СИЛА"

Вы можете включить / выключить питание AV-ресивера, нажав кнопку. * 2

2. «ВЫБОР ВХОДА»

Страница «ВЫБОР ВХОДА» появляется при нажатии кнопки. На этой странице вы можете выбрать одну из функций ввода.

3. «РЕЖИМ ПРОСЛУШИВАНИЯ»

Измените РЕЖИМ ПРОСЛУШИВАНИЯ, нажимая каждую кнопку.
* Некоторые режимы прослушивания недоступны в зависимости от выбранного входа.

4. «ОБЪЕМ»

Вы можете отрегулировать громкость AV-ресивера, перетащив диск «VOLUME».

5. "MUTE"

Вы можете отключить звук, нажав кнопку.


Экран управления

«ВЫБОР ВХОДА»

1. Токовый вход

Отображает текущую выбранную функцию устройства.

2. Выбор функции входа

При нажатии значков различных функций входа изменяется функция входа.
Количество функций ввода различается в зависимости от модели.

3. Операции ввода

Когда рядом с названием функции ввода есть отметка, нажатие на отметку дает доступ к экрану списка и экрану операций ввода.
* Если вы хотите слушать Spotify на своем AV-ресивере Pioneer, вам необходимо открыть «Spotify App».
* Функция Spotify не работает в регионах, где служба Spotify недоступна.

4. «НАЖМИТЕ ИГРОК»

При нажатии на значок открывается экран PUSH PLAYER для воспроизведения музыки прямо с вашего iPhone / iPod touch.
См. Пояснение к странице «PUSH PLAYER», щелкните здесь)


Экран выбора входа

ВХОДНЫЕ ОПЕРАЦИИ

Вы можете выбрать список радиостанций и контента для воспроизведения из следующих функций входа: «ИНТЕРНЕТ-РАДИО», «МЕДИА-СЕРВЕР», «ИЗБРАННОЕ», «iPod / USB», «PANDORA».
Вы можете выбрать предустановленную станцию, которую вы предварительно зарегистрировали в функции "TUNER".

* Тип и номер функции зависят от модели.


1. «СПИСОК»

Вы можете воспроизводить песни или перемещать слой, нажав.

Вы можете добавить песню или станцию ​​в "ИЗБРАННОЕ", нажав и удерживая песню или станцию ​​в функциях "ИНТЕРНЕТ-РАДИО" и "МЕДИА-СЕРВЕР".

Вы можете удалить песню или станцию ​​из "ИЗБРАННОЕ", нажав и удерживая песню или станцию ​​в функции "ИЗБРАННОЕ".

2. «ОБНОВЛЕНИЕ»

При нажатии кнопки обновляется список отображения.

3. «Панель управления воспроизведением»

Обеспечивает базовое управление воспроизведением.
Доступные параметры воспроизведения зависят от выбранной функции входа.

4. «Перейти в приложение Spotify»

При нажатии кнопки запускается приложение Spotify или переключается на него.




Экран списка
* Пример, когда выбран МЕДИА-СЕРВЕР
Экран операций ввода
* Пример, когда выбран МЕДИА-СЕРВЕР
Экран операций ввода
* Пример при выборе Spotify

На экране списка попытка прокрутки доступных элементов приведет к появлению клавиш Δ / ∇, позволяющих переключаться между несколькими страницами.
Нажимайте кнопки Δ / ∇ для перехода между страницами.




[Проигрыватель дисков Blu-ray]

1. «СИЛА»

Вы можете включить / выключить проигрыватель дисков Blu-ray, нажав кнопку. * 3

2. «Панель управления»

Вы можете управлять основными операциями проигрывателя дисков Blu-ray, такими как «воспроизведение», «пауза», «стоп», «вперед» и т. Д. * 4

3. «РЕЖИМ РАБОТЫ»

Вы можете выбрать режим работы.
* Вы можете выбрать «основной режим работы», нажав кнопка.
* Вы можете выбрать интерфейс «Кросс», нажав кнопку.

4. «Крест»

Вы можете перемещать курсор, пролистывая вверх / вниз / влево / вправо.
Действие касания означает «ВВОД».


Базовый режим работы


Крест


[CD-ресивер (X-HM71, X-HM81, XC-HM81)]

«КОНТРОЛЬ»

1. «СИЛА»

Вы можете включить / выключить ("NET STANDBY") питание CD-ресивера, нажав кнопку. * 5

Когда режим ожидания сети включен, рядом с кнопкой питания отображается «NET STANDBY».

2. «ВЫБОР ВХОДА»

Страница «ВЫБОР ВХОДА» появляется при нажатии кнопки. На этой странице вы можете выбрать функцию входа, коснувшись таблицы функций входа.

3. «ОБЪЕМ»

Вы можете отрегулировать громкость CD-ресивера, перетащив диск «VOLUME».

4. "MUTE"

Вы можете отключить звук, нажав кнопку.


Экран управления

«ВЫБОР ВХОДА»


1.Метки функций ввода

Отображает текущую выбранную функцию устройства.

2. Выбор функции входа

При нажатии значков различных функций входа изменяется функция входа.
Количество функций ввода различается в зависимости от модели.

3. Операции ввода

Когда рядом с названием функции ввода есть отметка, нажатие на отметку дает доступ к экрану списка и экрану операций ввода.

4. ОБНОВЛЕНИЕ

При нажатии кнопки обновляется список отображения.


Экран выбора входа
Экран списка
* Пример, когда выбран USB
Экран операций ввода
* Пример, когда выбран USB

На экране списка попытка прокрутки доступных элементов приведет к появлению клавиш Δ / ∇, позволяющих переключаться между несколькими страницами.
Нажимайте кнопки Δ / ∇ для перехода между страницами.




【CD-ресивер (X-HM72, X-HM72D, X-HM82, X-HM82D, XC-HM82, XC-HM82D)】

«КОНТРОЛЬ»

1."СИЛА"

Вы можете включить / выключить питание CD-ресивера, нажав кнопку. * 6

2. «ВЫБОР ВХОДА»

Страница «ВЫБОР ВХОДА» появляется при нажатии кнопки. На этой странице вы можете выбрать источник входного сигнала, коснувшись таблицы источников входного сигнала.

3. «ОБЪЕМ»

Вы можете отрегулировать громкость CD-ресивера, перетащив диск «VOLUME».

4. "MUTE"

Вы можете отключить звук, нажав кнопку.

5. "ПБАС"

При нажатии кнопки "P. BASS »включает / выключает.

6. «ЗВУК»

При нажатии кнопки "Режим ЭКВАЛАЙЗЕРА" переключается на другой режим.

7. «СОН»

Таймер сна переключает CD-ресивер в режим ожидания через определенное время, так что вы можете заснуть, не беспокоясь о том, что CD-ресивер будет оставлен включенным всю ночь.

«ВЫБОР ВХОДА»


1. «Токовый вход»

Отображает текущий выбранный источник устройства.

2.«Выбор источника входного сигнала»

При касании значков различных источников входного сигнала источник входного сигнала изменяется.

3. «Операции ввода»

Если рядом с названием источника входного сигнала есть метка, нажатие на метку дает доступ к экрану списка и экрану операций ввода.

4. «НАЖМИТЕ ИГРОК»

При нажатии на значок открывается экран PUSH PLAYER для воспроизведения музыки прямо с вашего iPhone / iPod touch.
См. Пояснение к странице «PUSH PLAYER», щелкните здесь

ОПЕРАЦИИ ВХОДА («iPod / USB», «CD», «Музыкальный сервер», «Интернет-радио», «Избранное»)

Вы можете выбрать список радиостанций и контент для воспроизведения из следующих источников входного сигнала: «iPod / USB», «Музыкальный сервер», «Интернет-радио», «Избранное».
* Для просмотра объяснения страницы «Интернет-радио» , нажмите здесь

1.«Список»

Вы можете воспроизводить песни или перемещать слой, нажав.

Вы можете добавить песню или станцию ​​в «Избранное», нажав и удерживая песню или станцию ​​в функциях «Интернет-радио» и «Медиа-сервер».
Вы можете удалить песню или станцию ​​из «Избранное», нажав и удерживая песню или станцию ​​в функции «Избранное».
Кроме того, вы можете добавить песню или станцию ​​в «Избранное» из «Панели управления воспроизведением».

На экране списка попытка пролистать список доступных элементов приведет к появлению клавиш Δ / ∇, позволяющих переключаться между несколькими страницами.
Нажимайте кнопки Δ / ∇ для перехода между страницами.

2. «ВОЗВРАТ»

Нажмите эту кнопку на экране списка, чтобы вернуться на один уровень вверх по списку.
На экране воспроизведения вы вернетесь к экрану списка.

3. «ВЕРХНЕЕ МЕНЮ»

При нажатии кнопки происходит переключение на экран воспроизведения.


Экран списка
* Пример, когда выбран музыкальный сервер

4. «Поиск и сортировка»

Отображается при работе сервера, обрабатывающего поиск или сортировку, когда источником входного сигнала является «Музыкальный сервер», и при нажатии появляется меню справа.

4-1. «Поиск по всему серверу»
После выбора сервера выполняет поиск по всему серверу.

4-2. «Поиск в текущей папке и ниже»
Поиск выполняется в текущей папке и ниже.

4-3. «Сортировка»
Переключение между порядком дорожек и алфавитным порядком.

О функции поиска

Введенное ключевое слово для поиска запрашивается на сервере, поддерживающем функцию поиска, и результат поиска, уведомленный сервером, отображается в списке ControlApp.
Даже несмотря на то, что музыка одинакова, если одна и та же музыка зарегистрирована в каждой папке, настроенной на сервере, результат поиска может отображаться в двух экземплярах.
Если вы хотите уменьшить дублирование отображения результатов поиска, используйте поиск по папкам, чтобы сузить целевой диапазон поиска.
Кроме того, функция поиска зависит от характеристик каждого сервера, это не означает, что один и тот же результат поиска может быть получен со всех серверов.

5. «ОБНОВЛЕНИЕ»

При нажатии кнопки обновляется список отображения.

6. «Переход к экрану воспроизведения»

При нажатии кнопки происходит переключение на экран воспроизведения.

7. «Панель управления воспроизведением»

Обеспечивает базовое управление воспроизведением.
* Доступные кнопки различаются в зависимости от выбранного входа и воспроизводимого содержимого.

8. «Перейти к приложению Spotify»

При нажатии кнопки запускается приложение Spotify или переключается на него.


экран воспроизведения
* Пример, когда выбран музыкальный сервер
экран воспроизведения
* Пример, когда выбран Spotify
экран воспроизведения
* Пример, когда выбран Spotify

ВХОДНЫЕ ОПЕРАЦИИ («Тюнер»)

1. «Список предустановленных станций»

Вы можете выбрать предустановленную станцию, которую вы предварительно зарегистрировали.

ВХОДНЫЕ ОПЕРАЦИИ ("DAB")

1. «Станция»

Вы можете выбрать станцию ​​для DAB.

2. "Station Surfin

PIONEER SPH-DA01 APPRADIO SM Service Manual скачать, схемы, eeprom, информацию по ремонту для специалистов по электронике

Sziasztok!
Египетский Pioneer DEH-1600UB autórádióba keresek PAL012A végfok IC-t. A régi csont zárlatos.SINI-nél van, horror áron, az egész készülék nem ér annyit. Ha valakinek volna bontásból, vagy helyettestőt tudna sokkal olcsóbban, megköszönném.
Üdvözlettel:
Аттила

Sziasztok!

Megvalósítottam, közzéteszem.

A kormánytáv kapcsolása:

A Pioneer rádió távirányítása:
http://jvde.net/node/7

A kormánytáv ellenállásait egy 470 Ohmos ellenálláson keresztül a tápra kötöttem, a másik felét földre. Az így kialakult feszültségosztót PIC analóg bemenetére kötöttem.
Minden gombnak 3 funkciója van, a sima gombnyomás, a dupla gombnyomás is a nyomvatartott gomb.
Ezek alapján PIC a PORT C-re kötött ellenállásokból a megfelelő kimenetek földrehúzásával előállítja a rádiónak szükséges ellenállásértéket.

; Один выбор
; VOL + 16k
; Vol- 24k
; SEEK + 8k
; Искать - 12k
; SRC 1k

; Удерживать
; VOL + hívást felvesz 3,7k + кольцо
; Vol- hívást elutasít 6k + кольцо
; SEEK + 8k
; Искать - 12k
; SRC kikapcs 1k

; Doublepick
; VOL + высокая скорость 6k + кольцо
; Объем 3,7к
; SEEK + папка вверх 8k + кольцо
; Seek- папка dwn 12k + кольцо
; Меню телефона SRC 1k + кольцо

Sikeres utánépítést kívánok!

Sziasztok! Címben nevezett autórádió eepromjában kutakodtam.A mellékelt képen a kékkel jelölt rész a "számláló" ha jól gondolom. Csak nem tudom mit jelent, talán ha nulla akkor lezárt, nem lehet kódot beírni, várni kell. Ha több mint nulla akkor lehet a kódot beadni. A pirossal jelölt pedig maga a kód volna véleményem szerint, valamiféle algoritmussal kódolva?

Sziasztok! Javítanék egy ilyen AVIC F700BT navigációs fejegységet. Azzal hozták hogy nem jön be kép, csak a gombok világítanak. Mivel mérésre minden jónak tűnt, megpróbáltam a gyártói szoftverfrissítést.Az SD kártyára ráírtam az adatokat ahogy javasolta a terméktámogatás, это frissítettem и WIN CE rendszert. Ezután már bejött a kijelző hattérfénye, de se bejelentkező kép, se rádó, se dvd lejátszó nincs csak a menü gombra bejön a beállítás menü (képet csatolokú lejátszó ncs csak a menü gombra bejöked a beállítás menü) Navi gomb megnyomásakor bejön a figyelmeztető szöveg hogy vezessek óvatosan (vagy valami hasonló) és az ok-ra kattintva már semmi sem történik csa az ok gomb színe változik.Lehet szerviz módba tenni SD kártyára írt "indítólemezzel", окна megy is rajta szépen. Minden kezelőszerv jó, van totalcommander is - lehet másolgatni a fájlokat. Találtam rá moddolt szoftvert, azzal a bekapcsoláskor lehet nyelvet váltani is és a navigáció nyelve is választható - aztán itt is jön a szürkeség. Ha valaki tudna valami megoldást, kérem segítsen ки еббен аз ügyben. Előre - это köszönöm! Joco

Руководства и руководства пользователя Pioneer

База данных

All-Guides содержит 6437 руководств Pioneer (7181 устройств) для бесплатного скачивания (PDF).

Руководства для 3D-телевизоров Pioneer 2 устройства / 2 документа

# Модель Тип документа
1 Pioneer L46S3D13N Руководства 3D TV Pioneer L46S3D13N Краткое руководство по эксплуатации (2 страницы)
2 Pioneer L55S3D13N Руководства 3D TV Pioneer L55S3D13N Краткое руководство по эксплуатации (2 страницы)
Полный список руководств для 3D-телевизоров Pioneer

Руководства по принадлежностям Pioneer 4 устройства / 4 документа

# Модель Тип документа
1 Pioneer CD-VC1 - Руководства по диктофону Pioneer Accessory CD-VC1 - Руководство пользователя Voice Commander (8 страниц)
2 Pioneer ND-BC1 - Руководство для камеры заднего вида Pioneer Accessory ND-BC1 - Руководство пользователя камеры заднего вида (8 страниц)
3 Pioneer ND-BC20PA - Руководство для камеры заднего вида Pioneer Accessory ND-BC20PA - Инструкция по установке камеры заднего вида (7 страниц)
4 Pioneer ND-BC2 - Руководство для камеры заднего вида Pioneer Accessory ND-BC2 - Руководство пользователя камеры заднего вида (8 страниц)
Полный список руководств по принадлежностям Pioneer

Руководства по адаптерам Pioneer 12 устройств / 21 документ

# Модель
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
