Переходник USB 2.0 — RS485 TTL FTDI через FT232RL

Переходник USB – RS485 предназначен для подключения к USB порту компьютера устройств, которые используют устаревший последовательный интерфейс RS485. Все современные модификации материнских плат и модели ноутбуков не оснащены интерфейсом RS485; между тем, устройства данного стандарта весьма распространены (разного рода промышленные устройства и контроллеры). Переходник успешно решает задачу совместимости устройств, работающих на интерфейсе RS485. Подключаемое устройство будет иметь возможность использовать функцию «горячего» подключения к работающему компьютеру.
Для использования переходника нужно подключить его к USB порту компьютера через кабель USB тип A – USB тип B (в комплект поставки не входит). Он должен определиться как “USB 2.0 Serial”. Если этого не произошло, нужно установить драйвера на микросхему FT232RL. После подключения питания на корпусе переходника должен загореться красный светодиод, обозначенный PW. Также должны гореть желтые светодиоды TX и RX. При передаче данных будет мигать светодиод TX, при приеме данных – RX.
На корпусе переходника есть четыре клеммы, с помощью которых можно включать/отключать сигналы. Красный джампер 5V фактически является выключателем. С помощью зеленого джампера RX и желтого TX – можно включать/отключать соответствующие сигналы интерфейса RS485. Белый джампер GND может включать/отключать общий проводник.
С переходником могут работать операционные системы: Windows 98/ME/2000/XP/Vista/Win7 (32-bit), Linux, Mac.
Windows 8 (любая) и Windows 7 (64-bit) по информации производителя не поддерживаются.
После того, как переходник готов к работе, можно подключать к нему нужное устройство (есть возможность использовать функцию «горячего» подключения к работающему компьютеру).
Управление переходником и устройством, которое к нему подключено, осуществляется с компьютера или ноутбука с помощью специальных программ.
Переходник USB – RS485 имеет два интерфейса для подключения к компьютеру и для подключения устройства:

• интерфейс USB поддерживает спецификации 1.1 и 2.0 и имеет скорость передачи данных  0,5—480 Мбит/с;
• интерфейс RS485 исполнен в виде трех клемм зажимов, имеет скорость передачи данных до 115200 бит/с в зависимости от длины линии и качества проводников. Обозначение клемм зажимов «A+» «B-» и «GND».

Питание переходника USB – RS485 осуществляться от USB порта компьютера с напряжением 5 В, дополнительного питания не требуется.

Характеристики:

переходник собран на микросхеме: FT232RL;
поддержка операционных систем: Windows 98/ME/2000/XP/Vista/Win7 (32-bit), Linux, Mac;
скорость передачи данных по RS485: 300 – 9216000 бит/с;
интерфейс USB поддерживает спецификации: 1.1 и 2.0;
дополнительное питание: не требуется;
максимальное количество подключаемых устройств: 32;
дистанция передачи данных: до 1200 м в зависимости от длины линии и качества проводников;
рабочая температура: от -40°С до +85°С;
размеры (Д х Ш х В): 77 х 16 х 20 мм;
вес: 13 г.

Преобразователь интерфейсов USB/RS-485 — RadioRadar

Современные периферийные устройства в своём большинстве рассчитаны на подключение к компьютеру по интерфейсу USB, который сейчас вытеснил все другие виды компьютерных интерфейсов. Если возникнет задача ввести в компьютер информацию по интерфейсу RS-485, в этом поможет предлагаемый преобразователь.

Асинхронный интерфейс передачи данных RS-485 — один из самых распространённых промышленных интерфейсов и, несмотря на постепенное вытеснение более современными технологиями, такими как, например, Ethernet, продолжает по сей день активно применяться в системах промышленной автоматизации, пожарной и охранной сигнализации, контроля доступа и пр. Он, конечно же, не может соревноваться с вездесущими Ethernet и Wi-Fi по скорости передачи данных, но зато обладает одним неоспоримым преимуществом — простотой реализации. Для связи по RS-485 требуются всего два провода и очень простое программное обеспечение, к тому же существует огромное количество готовых аппаратных и программных решений. Также следует отметить и весьма хорошую дальность связи — более километра при скорости до 62,5 кбит/с, согласно спецификации на стандарт. На практике же удавалось организовать стабильный обмен данными на расстояние более трёх километров на скорости 10 кбит/с при использовании экранированной витой пары.

Для возможности подключения какого-либо прибора, оборудованного интерфейсом RS-485, к домашнему компьютеру или ноутбуку необходим, естественно, соответствующий преобразователь интерфейсов, например USB/RS-485. Подобные устройства широко распространены и подробно описаны в технической литературе. О варианте подобного преобразователя и пойдёт речь. Схема устройства приведена на рис. 1. В основе лежит «классическая» в подобных преобразователях популярная микросхема FT232RL (DD1). Она представляет собой специализированный, полностью аппаратно реализованный двухнаправленный преобразователь-конвертер USB/UART (UART -Universal Asynchronous Receiver-Transmitter — универсальный асинхронный приёмопередатчик) с полной поддержкой протокола USB. Микросхема требует минимальной внешней обвязки. Помимо этого, FT232RL имеет встроенную EEPROM объёмом 1024 байт и предоставляет весьма широкие возможности для пользовательского конфигурирования некоторых своих параметров и режимов работы. Например, можно выбрать режим работы от встроенного или от внешнего тактового генератора, переназна-чить функции выводов CBUS0-CBUS4 (на схеме показаны только задействованные CBUS0-CBUS2), включить инверсию сигналов UART и пр. Полную информацию о микросхеме можно получить из технической документации производителя [1]. Для конфигурирования можно использовать бесплатные утилиты MProg 3.5 и FT_Prog 3.0 c сайта производителя. С завода микросхема поставляется со штатной конфигурацией (прошивкой), в которой выбран режим работы от внутреннего тактового генератора, вывод СBUS0 (выв. 23) настроен на подключение светодиода, индицирующего передачу данных, CBUS1 (выв. 22) — для светодиода приёма данных, CBUS2 (выв. 13) — сигнал коммутации приём/ передача (DE — Driver Enable). В схеме на рис. 1 используется штатное включение микросхемы.

Рис. 1. Схема устройства

Микросхема ADuM5401 (DD2) представляет собой цифровой изолятор сигналов, специально разработанный для применения в промышленных интерфейсах передачи данных. Согласно технической документации производителя, изолятор способен кратковременно выдерживать между входом и выходом разность потенциалов 2,5 кВ. Подробно эта микросхема описана в [2]. Она имеет четыре одинаковых, работающих только в одном направлении (вход- выход), изолированных канала:

— первый: выв. 3 — вход, выв. 14 — выход;

— второй: выв. 4 — вход, выв. 13 — выход;

— третий (на схеме не показан): выв. 5 — вход, выв. 12 — выход;

— четвёртый: выв. 11 — вход, выв. 6 — выход.

Помимо этого, ADuM5401 имеет также встроенный изолированный источник питания, по сути — интегральный трансформатор мощностью 0,5 Вт (при напряжении 5 В) для питания вторичной, изолированной стороны: выв. 16 — плюсовой вывод и выв. 15 — минусовый.

Микросхема ADM1485ARZ (DD3) — обычный приёмопередатчик дифференциального сигнала для стандарта RS-485/RS-422. Приёмник и передатчик могут коммутироваться независимо друг от друга. Для того чтобы включить передатчик, необходимо подать высокий уровень на выв. 3 (DE — Driver Enable — передатчик разрешён). Включение приёмника — инверсное, осуществляется подачей низкого уровня на выв. 2 (RE — Receiver Enable — приёмник разрешён). На схеме (см. рис. 1), как и в большинстве подобных схемных решений, выв. 3 и выв. 2 соединены для удобства вместе. Когда на линии R/T установлен высокий уровень, DD3 работает на передачу, а когда низкий — на приём информации. Выв. 1 (RO — Receiver Output) — выход приёмника. Выв. 4 (DI — Driver Input) — вход передатчика. Подробное описание этой микросхемы приведено в [3].

Устройство можно значительно упростить, отказавшись от гальванической развязки и входного фильтра питания. Схема упрощённого варианта показана на рис. 2.

Рис. 2. Схема упрощённого варианта устройства

Рис. 3. Чертёж печатной платы преобразователя

Чертёж печатной платы преобразователя приведён на рис. 3. Печатная плата максимально минимизирована под размер обычной «флешки» и выполнена на фольгированном с двух сторон стеклотекстолите FR-4 размерами 14×41 мм. Детали расположены с обеих сторон. На условно верхней стороне — разъёмы X1 и X2, микросхемы DD1 и DD3, цепи индикации R1HL1, R2HL2 и HL3, а также защитные диоды VD1 и VD2. Остальные — на условно нижней стороне платы. Расположение элементов показано на рис. 4. Все резисторы и конденсаторы, кроме С5, а также светодиоды применены типоразмера 0603. Конденсатор С5 — танталовый типоразмера Case A (размеры 3,2×1,6×1,6 мм) на номинальное напряжение 10 В. Разъём USB (X1) — USB-AR (DS1097-B) или аналогичный. Разъём X2 — ECh481R-04P со съёмной ответной частью EC381V-04P Самовос-станавливающиеся предохранители F1 и F2 — MF-USMF010 или аналогичные на ток срабатывания от 100 мА (размеры 3,2×2,5 мм). Дроссель помехопо-давления L1 — BLM21PG331SN1D. Однонаправленные защитные диоды-супрессоры VD1 и VD2 желательно заменить на двухнаправленные SMAJ10CA-TR в корпусе SMA/DO-214AC. Фото собранного устройства приведены на рис. 5 — рис. 10.

Рис. 4.  Расположение элементов на плате

Рис. 5. Устройство в сборе

Рис. 6. Устройство в сборе

Рис. 7. Устройство в сборе

Рис. 8. Устройство в сборе

Рис. 9. Устройство в сборе

Рис. 10. Устройство в сборе

При первом подключении устройства к USB-порту компьютера потребуется установить специализированный драйвер, создающий виртуальный com-порт. Скачать драйвер можно по адресу http://www.ftdichip.com/ Drivers/VCP. htm с сайта производителя. После подключения правильно собранного преобразователя интерфейсов и установки драйвера в диспетчере задач Windows отобразится новое устройство USB Serial Port (COMxx) (рис. 11). Полностью проверить работоспособность устройства можно приёмом и передачей тестового сообщения. Это можно сделать, например, следующим способом. Потребуются два одинаковых преобразователя интерфейсов USB/RS-485 и любая программа-терминал, способная работать с com-портом. В качестве такой программы можно использовать утилиту Terminal1_9_b. Подключаем два преобразователя интерфейсов к USB-портам компьютера и проверяем появление новых устройств в диспетчере задач (рис. 11). Клеммы A и B преобразователей соединяем между собой проводами: A одного — к A другого преобразователя, B одного — к B другого (рис. 12). Далее запускаем два экземпляра программы Terminal1_9_b (рис. 13). Выбираем во вкладке COM Port нужный виртуальный COM-порт (порты должны быть выбраны разные) и нажимаем на экранную кнопку Connect (после нажатия название этой кнопки изменяется на Disconnect). В строке для сообщения любого из экземпляров программы набираем любое тестовое сообщение и нажимаем на кнопку Send. В случае, если оба устройства собраны правильно, в окне другого экземпляра Terminal1_9_b получим правильно переданное сообщение. На рис. 14 показаны приём/передача тестового сообщения на скорости 256 кбот.

Рис. 11. Диспетчер задач

Рис. 12. Подключение преобразователей интерфейсов к USB-портам компьютера

Рис. 13. Окна программы Terminal1_9_b

Рис. 14. Приём/передача тестового сообщения

Помимо этого, проконтролировать работоспособность устройства можно с помощью осциллографа и всё той же программы-терминала. На рис. 15 приведена осциллограмма передачи сообщения 123, сигнал снят с клеммы A RS-485 относительно клеммы B.

Рис. 15. Осциллограмма передачи сообщения 123

Программа Terminal1_9_b находится здесь.

Литература

1. FT232R USB UART IC. — URL: http:// www.ftdichip.com/Support/Documents/ DataSheets/ICs/DS_FT232R.pdf (06.03.18).

2. Quad-Channel, 2.5 kV Isolators with Integrated DC-to-DC Converter. — URL: http://www. analog.com/media/en/ technical-document at ion/data-sheets/ ADuM5401_5402_5403_5404.pdf (06.03.18).

3.5 V Low Power EIA RS-485 Transceiver. — URL:http://www.analog.com/media/en/technical-document at ion/data-sheets/ ADM1485.pdf (06.03.18).

Автор: В. Лазарев, г. Вязьма Смоленской обл.

Amazon.com: DTECH USB — RS422 Кабель-адаптер последовательного порта RS485 с набором микросхем FTDI 5-позиционная клеммная колодка для Windows 10 8 7 XP Mac (5 метров): Компьютеры и аксессуары

Размер: 15 футов

USB к устройствам с последовательным интерфейсом RS-485 позволяет подключать устройства с последовательным интерфейсом RS422 или RS485 к компьютеру через USB.

Используя преимущества шины USB, последовательный адаптер USB упрощает, как никогда, добавление последовательных портов RS-422 / RS-485 и последовательных устройств в вашу систему.

DTECH 15-футовый промышленный USB-кабель для последовательного адаптера RS-422/485 — это высококачественный промышленный USB-адаптер plug and play, предназначенный для мгновенного добавления порта RS-422/485 к вашему ПК или системе Mac через порт USB. Это идеальное решение для подключения промышленных устройств, таких как лабораторное испытательное и измерительное оборудование, устройства мониторинга, погрузочно-разгрузочное оборудование и многие другие устройства, где требуются критически важные приложения.

Специально

RS422 / RS485 Стандарт TIA / EIA
USB 2.0; совместимый USB 1.1
Скорость передачи: от 300 до 921 Кбит / с
Светодиоды индикации для питания, TX и RX
Нет IRQ, DMA или требуемых; Нет конфликтов IRQ
Автоматическое управление отправкой данных. Автоматическое определение скорости передачи данных; Автоматическая коробка передач с нулевой задержкой
Поддерживается протокол автоматического рукопожатия
Встроенная защита от статического электричества и перенапряжения до 600 Вт; Защита от электростатического разряда 15 кВ (электростатический разряд)
Поддерживает несколько терминалов до 32 устройств RS-485 или RS-422
Дальность передачи: до 1200 метров для конца RS-485/422
Режимы работы: асинхронный; точка-точка или точка-многоточка; 2-строчный полудуплекс и 4-строчный полный дуплекс.
Области применения: Система автоматизации производства, Распределенная система управления, Прочие беспроводные сети для последовательных устройств 485/422, Оборудование для светодиодного отображения информации, Контроль и управление ПЛК, SCADA, измерительные приборы и система мониторинга, Управление ЧПУ, Автоматизация лечения / медикаментов, Автоматизация зданий. , Проверка посещаемости работы / Управление персоналом.

В оригинальной упаковке

1 x DTECH USB для RS-422 Кабель адаптера RS-485 16 футов
1 x 9-контактный разъем RS232 на 5-позиционную клеммную колодку
1 x Драйвер программного обеспечения на компакт-диске

Преобразователь USB в RS485 / Адаптер USB в RS485

Установка адаптера USB — RS485 для ПК

Мы будем устанавливать usb на установку rs485 на нашем компьютере. USB-485M — это 2-проводный адаптер последовательной связи USB-RS-485 для использования RS485. Не требует внешнего источника питания или сложной конфигурации.

Он имеет разъем USB типа A (штекер) для подключения к компьютеру и универсальный модульный разъем RJ45 / RJ12 типа «мама». Подходит для вилок RJ12 и RJ45. USB-485M поддерживает несколько скоростей передачи и соответствует стандарту USB V2.0.

НЕ подключайте USB-485M к компьютеру до установки файла драйвера.

Перейдите на веб-сайт Automation Direct и загрузите последние версии драйверов для этого устройства. Я бы не стал использовать мини-компакт-диск, поставляемый с конвертером, потому что он может быть устаревшим.
Ресурсы для поддержки последовательного преобразователя USB-485M

Загрузите и распакуйте zip-файл. (Щелкните правой кнопкой мыши файл zip и выберите «Извлечь все…».)
Если у вас 64-разрядный компьютер, дважды щелкните следующий файл:
CP210xVCPInstaller_x64.exe
Если у вас 32-разрядный компьютер, дважды щелкните этот файл:
CP210xVCPInstaller_x86.exe

Если вы не уверены, какой компьютер 32-битный или 64-битный, перейдите в панель управления и загляните в систему. В разделе «Тип системы» отображается 32-разрядная или 64-разрядная операционная система.
В качестве альтернативы в Windows 7 вы можете нажать «Пуск» и щелкнуть правой кнопкой мыши «Компьютер».

Выбор свойств вызовет для вас системную информацию.

Теперь начнется установка драйвера моста CP210x USB-UART. Выберите «Далее».

Перед установкой программного обеспечения необходимо принять лицензионное соглашение. Выберите «Я принимаю это соглашение» и нажмите «Далее».

Теперь вы получите сообщение о завершении установки. Драйвер Silicon Laboratories для ПК установлен.Щелкните Готово.

Теперь мы настроим драйвер устройства для нашего оборудования.

Подключите USB 485M к компьютеру.

Программное обеспечение драйвера на нашем ПК начнется с поиска CP2103 USB to UART Bridge Controller. Он начнется с поиска обновления Windows…

После настройки программного обеспечения на ПК отобразится следующее сообщение. Если он не может найти программное обеспечение драйвера, вы можете вручную выбрать папки x64 (64bit) или x86 (32bit) из загруженных файлов драйвера.

Теперь вы можете вызвать диспетчер устройств и просмотреть порты на вашем компьютере. Silicon Labs CP210x USB to UART Bridge находится на коммуникационном порте 5. COM5 теперь будет указывать на порт USB, где информация преобразуется в сигнал RS485.

Теперь мы готовы подключиться к нашему оборудованию с преобразователем USB в RS485. Поскольку это последовательное устройство и соединение 1: N. Это означает, что у нас будет мастер и хотя бы одно подчиненное устройство. Мастером обычно является ПК (персональный компьютер), который будет контролировать все коммуникации.Он будет запрашивать информацию и получать ответы. При общении все коммуникации должны иметь одинаковые параметры. Что отличает связь, так это то, что каждому ведомому устройству назначается уникальный номер.
Пример:

Протокол — это фактический обмен данными (формат информации, который передается), который происходит по сети.(От ведущего к ведомым) Носителем является сам последовательный кабель RS485.

Смотрите на YouTube: Установка адаптера USB — RS485 для ПК
Если у вас есть какие-либо вопросы или вам нужна дополнительная информация, свяжитесь со мной.
Спасибо,
Гарри

Если вы, как и большинство моих читателей, стремитесь изучать технологии. Системы нумерации, используемые в ПЛК, нетрудно изучить и понять. Мы рассмотрим системы нумерации, используемые в ПЛК. Сюда входят биты, десятичные, шестнадцатеричные, ASCII и числа с плавающей запятой.

Чтобы получить эту бесплатную статью, подпишитесь на мою бесплатную рассылку новостей по электронной почте.

Электронная книга «Надежная регистрация данных бесплатно» также доступна для бесплатной загрузки. Ссылка включена, когда вы подписываетесь на ACC Automation .

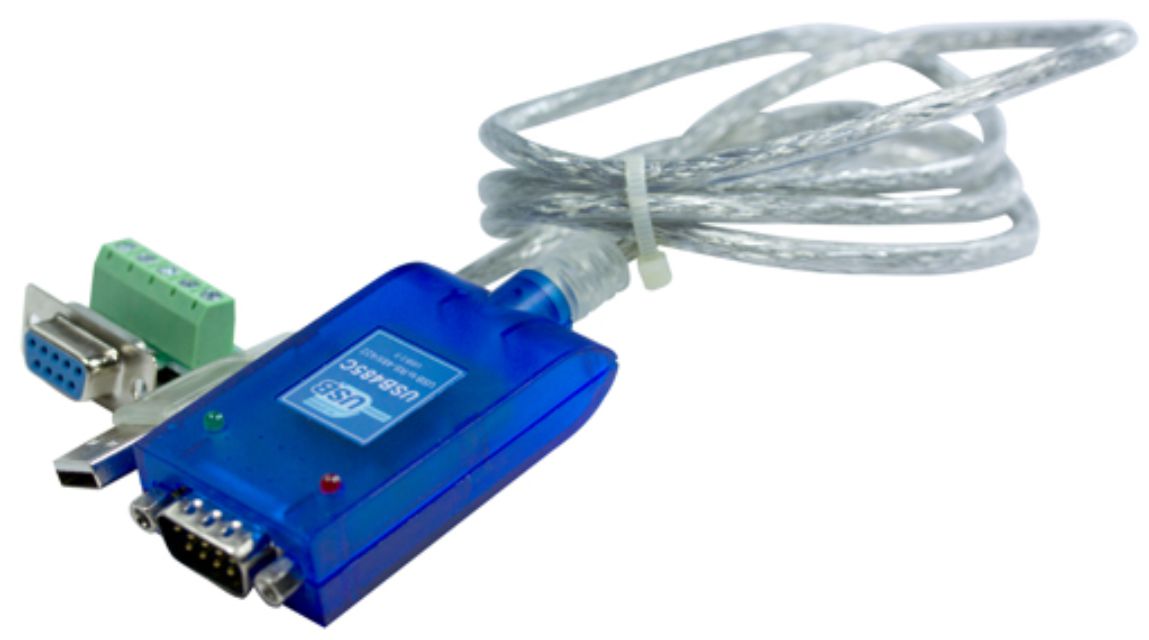

USB — RS-485 с переключателем клеммной колодки Микросхема FTDI внутри

, оптимизированный для Windows 7/8/10 и Server 2003/2008.Совместимость с высокой скоростью и интерфейсом, USB1.1,2.0,3.0, EIA / TIA RS-485 USB

USB-RS-485 с устройством смены клеммной колодки Адаптер
USB-RS-485 обеспечивает дополнительный последовательный COM-порт через USB-соединение и может быть настроен для работы с периферийными устройствами RS-485, такими как POS-терминалы и устройства промышленного управления. Функция USB Plug and Play поддерживает простое расширение последовательного порта и не требует ресурсов IRQ, DMA или порта ввода-вывода. USB-адаптер
обеспечивает полный набор сигналов данных и управления RS-485 на его DB-9 или клеммном блоке Changer.Он поддерживает скорость передачи данных до 3 Мбод. Внешний источник питания не требуется, поскольку адаптер USB получает питание от шины USB.
Характеристики:

• Полное соответствие спецификации USB 2.0 и 1.1
• Поддержка 256 узлов в сети
• ± 15 кВ HBM с защитой от электростатического разряда
• Скорость передачи данных от 300 до 3 Мбод.
• Поддерживает удаленное пробуждение и управление питанием
• Совместимость с Windows 98SE / ME / 2000 / XP / Vista / 7/8/10 и выше, Windows Server 2003/2008 / 2008R2, Win CE и Mac OS 8. 6, Linux 1.5.0 и выше.
• Переходник сменного блока DB-9F на 5-контактный клеммный блок

Модель № UTS-485X + Назначение контактов DT485C Чип
FTDI Номер контакта DB-9 (M + F) Номер контакта Клеммный блок
Скорость передачи данных 3 Мбод 1 B- 1 A +
Потребляемая мощность 56 мА 2 B + 2 B —
LED 3 3 Non 3 G
Environment

• Рабочая температура: 0 ° C ~ 40 ° C 4 без 4 120 Ом
• Температура хранения: -20 ° C ~ 60 ° C 5 GND 5
• Влажность: 0 ~ 80% относительной влажности, без конденсации 6120 Ом
• Соответствует: спецификации USB.2,0 / 1,1 7
• Интерфейс: RS-485 8 Не
Разъем
• : Host USB Type A Male 9 Non
• Устройство: DB-9M / DB-9F к клеммной колодке
• Режим питания: автобус
• Корпус: пластик

USB — адаптер RS485 |

Мне нужно было подключить компьютер к некоторым тестовым схемам RS-485, поэтому я решил попробовать этот дешевый переходник USB на RS485 — для этого переходник черный + зеленый. Я выбрал это специально из-за низкой цены (это значительно дешевле, чем все, что я видел для той же цели).Не должно быть никаких причин, по которым нельзя было сделать хороший переходник по дешевке? Изготовление адаптера USB-RS485 не должно стоить дороже, чем изготовление адаптера USB-RS232 (разница в основном заключается в замене микросхемы линейного драйвера и разница в цене между RS-485 и RS-232 невелика).

Адаптер USB-RS485 — адаптер черный + зеленый — это простой адаптер с USB-разъемом на другом конце и винтовым зажимом для сигнальных проводов RS-485. Вывод сигналов хорошо обозначен: на одном выводе есть буквы D + и A; на другой булавке есть буквы D и B.

Устройство обещает технологию автоматического управления потоком данных (автоматическая идентификация и управление передачей данных), как и многие современные адаптеры RS485. Устройство поддерживает многоточечную связь, стандартную функцию RS485, что позволяет подключать к этому преобразователю до 32 интерфейсов RS485. Устройство обещает поддерживать скорость передачи данных 300-9216000 бит / с и автоматически определять сигнал скорости последовательной передачи данных. Устройство обещает защиту трубки TVS от перенапряжения и защиту от самовосстановления USB.

Сначала я попытался подключить его к своему старому ПК с Windows Vista. По имеющимся данным он должен над этим работать. Безуспешно с первой пробной версией: драйвер не найден. Windows попросила установить компакт-диск с драйверами, но я получил только устройство, а не компакт-диск с драйверами. Поиск драйвера на компьютере не нашел подходящего драйвера. Ранее я устанавливал адаптеры USB-RS232, сделанные на микросхемах FTDI и PL-2303, поэтому в этом продукте я использовал что-то другое. Устройство не поставлялось с какой-либо документацией, и на веб-странице было указано, где скачать драйверы (или какой чип использовался), поэтому мне немного не повезло с поиском драйвера.

Решил попробовать на другом компьютере. На этот раз компьютер работал под управлением Windows 7. Устройство было идентифицировано как USB-SERIAL HC340, и Windows 7 без проблем обнаружила драйвер из Центра обновления Windows. Теперь устройство отображается на TeraTerm как COM4: USB-SERIAL Ch440 (COM4). Все заработало, и я нашел информацию о микросхеме, используемой в этом адаптере: Ch440.

По названию чипа я мог легко найти, что драйвер для более старых версий Windows был доступен на странице производителя чипа Ch440 и в DriverGuide.Решил скачать драйвер прямо с производителя. Когда я загрузил драйвер и установил его, все работало хорошо и с ПК с Windows Vista.

Я тестировал связь с преобразователем STM485S RS232-RS485. Сначала у меня были проблемы со связью, но они оказались плохим соединением на проводе шины. Когда все было правильно подключено, связь работала нормально. Я тестировал различные скорости передачи данных от 1200 до 115200 бит / с (самая высокая скорость, поддерживаемая преобразователем STM485S RS232-RS485), и связь работала. Я мог нормально отправлять данные с порта RS-232 компьютера через STM485S RS232-RS485 и переходник с USB на RS485 — переходник черный + зеленый на USB. Технология автоматического управления потоком данных, похоже, работала хорошо. Адаптеры передали, когда должны были, и все, что они отправили, было получено на другом конце (и не отозвалось обратно на передатчик).

Net, посмотрите, что находится внутри адаптера USB-RS485 — черный + зеленый адаптер:

Как видите, основными компонентами устройства являются 74HC00D (ИС TTL-логики 4xNAND), MAX485 (ИС драйвера RS-485 от Maxim), одна большая ИС без маркировки и тактовый кристалл без маркировки.Из предыдущего теста можно сделать вывод, что большая ИС без маркировки — это ИС Ch440, которая выполняет преобразование USB-последовательного порта.

Печатная плата была приклеена к нижней части корпуса, поэтому я не мог легко посмотреть, что находится под ней (я ожидаю, что там нет ничего интересного, что стоит рискнуть сломать устройство). В описании на странице dx.com упоминается TVS. трубчатой ​​защиты, но я не смог увидеть ни одного такого компонента на печатной плате, поэтому я ожидаю, что описание продукта не совсем корректно в вопросе защиты: похоже, нет никакой защиты между внешними соединениями и MAX485.Сам MAX485 ограничен по току короткого замыкания и защищен от чрезмерного рассеивания мощности. Вход приемника MAX485 имеет функцию отказоустойчивости, которая гарантирует выход с высоким логическим уровнем, если на входе разомкнута цепь. Приемник принимает напряжения от -8 В до + 12,5 В и имеет защиту от электростатических разрядов до ± 15 кВ.

Вход RS-485 не имеет оконечной нагрузки, но есть подтягивающие и понижающие резисторы, чтобы поддерживать линию RS-485 в четко определенном состоянии, когда передатчик выключен (есть 2.2 кОм от D + до + 5В и 2,2 кОм от D- до земли).

Что бы я хотел на продукте, это была бы, возможно, лучшая защита порта RS-485, а также то, что сигнальное заземление было бы доступно на винтовой клемме (чтобы я мог подключать ее при необходимости).

Вердикт заключается в том, что этот продукт дешевый и, похоже, работает почти так, как было обещано (за исключением того, что он не имеет защиты от перенапряжения, упомянутой в описании продукта). Этот продукт подтверждает теорию о том, что можно дешево сделать хорошо работающий адаптер USB-RS485.

Если вам нужно больше функций, вы можете обратиться к более дорогим вариантам, из которых наиболее многообещающими выглядят модуль на базе микросхемы FTDI или преобразователь последовательного адаптера USB 2.0 в RS-485. Я планирую связать сигнал RS-485 с Arduino с модулем TTL для RS485 для Arduino.
