Петля для антенны. Как сделать петлю для антенны телевидения своими руками: пошаговая инструкция

Как правильно рассчитать размеры петли для ТВ-антенны. Какие материалы лучше использовать для изготовления петли. Как собрать и настроить самодельную петлевую антенну. Какие преимущества у петлевых антенн перед другими типами.

Принцип работы петлевой антенны для приема ТВ-сигнала

Петлевая антенна представляет собой замкнутый проводник, согнутый в форме кольца или восьмерки. Принцип ее работы основан на явлении электромагнитной индукции — при попадании в петлю электромагнитных волн в ней наводится электрический ток. Чем больше площадь петли, тем больше сигнала она способна «поймать».

Основные преимущества петлевых антенн для приема ТВ:

• Простота конструкции и изготовления своими руками
• Компактные размеры
• Широкая диаграмма направленности
• Хорошее соотношение сигнал/шум
• Возможность настройки на конкретные частоты

Расчет размеров петли для ТВ-антенны

Для эффективного приема ТВ-сигнала длина провода петли должна быть равна длине волны принимаемого сигнала. Длину волны можно рассчитать по формуле:

λ = c / f

где λ — длина волны в метрах, c — скорость света (3×10^8 м/с), f — частота сигнала в Гц.

Для ТВ-диапазона ДМВ (470-862 МГц) оптимальная длина петли составляет 30-60 см. Точный размер можно рассчитать онлайн-калькулятором, введя нужную частоту.

Необходимые материалы и инструменты

Для изготовления петлевой ТВ-антенны своими руками потребуется:

• Медный провод диаметром 2-3 мм (около 70 см)
• Коаксиальный кабель 75 Ом (1-1,5 м)
• F-разъем
• Изолента
• Кусачки, плоскогубцы
• Паяльник и припой

Вместо медного можно использовать алюминиевый провод, но его сложнее паять. Для крепления петли подойдет любой диэлектрик — пластик, дерево и т.д.

Пошаговая инструкция по изготовлению петлевой антенны

1. Отмерьте и отрежьте кусачками провод нужной длины (30-60 см).
2. Согните провод в кольцо, используя круглую оправку подходящего диаметра.
3. Сделайте на концах кольца петли для подключения кабеля.
4. Зачистите и залудите концы провода.
5. Разделайте конец коаксиального кабеля, зачистите центральную жилу и оплетку.
6. Припаяйте центральную жилу кабеля к одному концу кольца, оплетку — к другому.
7. Заизолируйте места пайки изолентой.
8. Установите на другой конец кабеля F-разъем.

Настройка и оптимизация работы самодельной антенны

Для настройки антенны на нужные каналы:

• Подключите антенну к телевизору
• Запустите автопоиск каналов
• Поворачивайте антенну, добиваясь максимального уровня сигнала
• При необходимости немного измените размер петли
• Зафиксируйте антенну в оптимальном положении

Для улучшения приема можно добавить рефлектор — металлическую пластину за петлей. Это повысит направленность антенны.

Преимущества самодельной петлевой антенны перед готовыми решениями

Изготовление петлевой ТВ-антенны своими руками дает ряд преимуществ:

• Низкая стоимость — потребуется всего несколько десятков рублей на материалы
• Возможность точной настройки под конкретные каналы в вашем регионе
• Компактность — антенну легко спрятать за телевизором
• Отсутствие зависимости от заводского брака
• Возможность быстрого ремонта при поломке

При этом самодельная петлевая антенна не уступает по качеству приема многим готовым комнатным моделям.

Варианты улучшения конструкции петлевой антенны

Для повышения эффективности базовой петлевой антенны можно:

• Сделать антенну в форме восьмерки из двух петель разного диаметра
• Добавить директор — вторую петлю меньшего диаметра перед основной
• Изготовить согласующий трансформатор для лучшего согласования с кабелем
• Поместить антенну в экранирующий корпус для защиты от помех
• Установить малошумящий усилитель для приема слабых сигналов

Эти модификации позволят существенно улучшить характеристики самодельной антенны.

Сравнение петлевой антенны с другими типами ТВ-антенн

По сравнению с другими распространенными типами комнатных ТВ-антенн петлевая конструкция имеет следующие особенности:

Тип антенны	Преимущества	Недостатки
Петлевая	— Простота конструкции — Компактность — Широкая диаграмма направленности	— Средний коэффициент усиления — Зависимость от расположения
Дипольная	— Высокий коэффициент усиления — Узкая диаграмма направленности	— Большие габариты — Сложность настройки
Логопериодическая	— Широкополосность — Стабильность характеристик	— Высокая стоимость — Сложность изготовления

Таким образом, петлевая антенна оптимальна для самостоятельного изготовления и использования в городских условиях.

Теория антенн — петля — CoderLessons.com

ВЧ-несущая катушка имеет один виток в петле и может использоваться в качестве антенны, называемой рамочной антенной . Токи через эту рамочную антенну будут синфазными. Магнитное поле будет перпендикулярно всей петле, несущей ток.

Диапазон частот

Частотный диапазон работы рамочной антенны составляет от 300 МГц до 3 ГГц . Эта антенна работает в диапазоне УВЧ .

Строительство и работа рамочных антенн

Рамочная антенна – это катушка, несущая радиочастотный ток. Он может иметь любую форму, такую ​​как круглая, прямоугольная, треугольная, квадратная или шестиугольная, в зависимости от удобства дизайнера.

Рамочные антенны бывают двух типов.

• Большие рамочные антенны
• Маленькие рамочные антенны

Большие рамочные антенны

Большие рамочные антенны также называются резонансными антеннами . Они имеют высокую радиационную эффективность. Эти антенны имеют длину, почти равную предполагаемой длине волны.

L= lambda

Куда,

• L – длина антенны

• λ – длина волны

L – длина антенны

λ – длина волны

Основным параметром этой антенны является длина ее периметра, которая составляет около длины волны и должна представлять собой замкнутую петлю. Не следует изгибать петлю, чтобы уменьшить размер, так как это увеличивает емкостные эффекты и приводит к низкой эффективности.

Маленькие рамочные антенны

Антенны с малой петлей также называют антеннами с магнитной петлей . Это менее резонанс. Они в основном используются в качестве приемников.

Эти антенны имеют размер одной десятой длины волны.

L= frac lambda10

Куда,

• L – длина антенны

• λ – длина волны

L – длина антенны

λ – длина волны

Особенности малых рамочных антенн:

• Маленькая рамочная антенна имеет низкую радиационную стойкость. Если используются многооборотные конструкции с ферритовым сердечником, тогда может быть достигнута высокая радиационная стойкость.

• Обладает низкой радиационной эффективностью из-за высоких потерь.

• Его конструкция проста с небольшими размерами и весом.

Маленькая рамочная антенна имеет низкую радиационную стойкость. Если используются многооборотные конструкции с ферритовым сердечником, тогда может быть достигнута высокая радиационная стойкость.

Обладает низкой радиационной эффективностью из-за высоких потерь.

Его конструкция проста с небольшими размерами и весом.

Из-за высокого реактивного сопротивления его сопротивление трудно согласовать с передатчиком. Если рамочная антенна должна выступать в качестве передающей антенны, тогда это несоответствие импеданса определенно будет проблемой. Следовательно, эти рамочные антенны лучше работают как приемные антенны .

Часто используемые петли

Маленькие рамочные антенны в основном бывают двух типов –

• Круговые антенны
• Антенны квадратной петли

Эти два типа рамочных антенн в основном широко используются.

Другие типы (прямоугольные, треугольные, эллиптические и т. Д.) Также изготавливаются в соответствии с техническими требованиями дизайнера.

На изображениях выше показаны антенны с круглой и квадратной петлей . Эти типы антенн в основном используются в качестве AM-приемников из-за высокого отношения сигнал / шум. Они также легко настраиваются в цепи Q-tank в радиоприемниках.

Поляризация петли

Поляризация рамочной антенны будет поляризована вертикально или горизонтально в зависимости от положения подачи. Вертикальная поляризация дана в центре вертикальной стороны, в то время как горизонтальная поляризация дана в центре горизонтальной стороны, в зависимости от формы рамочной антенны.

Антенна с малой петлей обычно линейно поляризована . Когда такая небольшая рамочная антенна установлена ​​поверх портативного приемника, выход которого подключен к счетчику, она становится отличным радиопеленгатором.

Радиационная картина

Диаграмма направленности этих антенн будет такой же, как у короткой горизонтальной дипольной антенны.

Диаграмма направленности для небольших высокоэффективных рамочных антенн показана на рисунке выше. Диаграммы направленности для различных углов петли также четко показаны на рисунке. Касательная в 0 ° указывает на вертикальную поляризацию, тогда как линия в 90 ° указывает на горизонтальную поляризацию.

преимущества

Ниже приведены преимущества рамочной антенны –

• Компактный размер
• Высокая направленность

Недостатки

Ниже приведены недостатки рамочной антенны –

• Сопоставление импеданса может быть не всегда хорошим
• Имеет очень высокий резонансный фактор качества

Приложения

Ниже приведены применения рамочной антенны:

Антенна для цифрового эфирного ТВ своими руками

Антенна – это радиотехническое устройство, предназначенное для приема и излучения электромагнитных волн через эфир.

Если вы живете на расстоянии прямой видимости от телевизионной вышки, то для приема цифрового телевидения подойдет простейшая самодельная комнатная антенна.

Телевизионное вещание в России ведется в диапазоне ДМВ на частотах от 474 до 858 МГц, поэтому геометрические размеры универсальных антенн промышленного производства рассчитаны на середину этого диапазона, частоту 666 МГц. По этой причине на краях диапазона такая антенна принимает радиосигнал гораздо хуже.

Частоты цифрового эфирного телевидения DVB-T2
Номер канала	21	22	23	24	25	26	27	28	29	30	31	32	33	34	35	36
Частота, МГц	474	482	490	498	506	514	522	530	538	546	554	562	570	578	586	594

Номер канала	37	38	39	40	41	42	43	44	45	46	47	48	49	50	51	52
Частота, МГц	602	610	618	626	634	642	650	658	666	674	682	690	698	706	714	722

Номер канала	53	54	55	56	57	58	59	60	61	62	63	64	65	66	67	68	69
Частота, МГц	730	738	746	754	762	770	778	786	794	802	810	818	826	834	842	850	858

Телевизионный сигнал по стандарту DVB-T2 из 20 телеканалов передается в каждом регионе на двух выделенных для него частотах. Поэтому для улучшения приема телепередач при самостоятельном изготовлении можно настроить антенну на две частоты, на которых ведется вещание, о чем и пойдет речь.

Конструкция предлагаемой для самостоятельного изготовления телевизионной антенны простая и не требует специальных знаний. Для ее изготовления понадобится около 70 см медного провода диаметром 2-3 мм, кусок листа двухстороннего стеклотекстолита (не обязательно), 1,5 м коаксиального телевизионного кабеля с волновым сопротивлением 75 Ом и F-штекер.

Инструкция по изготовлению антенны для цифрового ТВ

Начинается изготовление антенны с расчета ее геометрических размеров, главным из которых является длина провода для кольца. Для этого достаточно ввести в окошки онлайн калькулятора частоты, на которых идет телевизионное вещание в Вашем регионе. Если пакетов три, то вводятся наименьшая и наибольшая частота.

В окошках онлайн калькулятора прописаны частоты для Москвы, не забудьте вписать частоты Вашего региона. Калькулятор вычисляет и длину согласующей U-петли, которая может пригодится если для согласования сопротивления не использовать печатную плату или трансформатор.

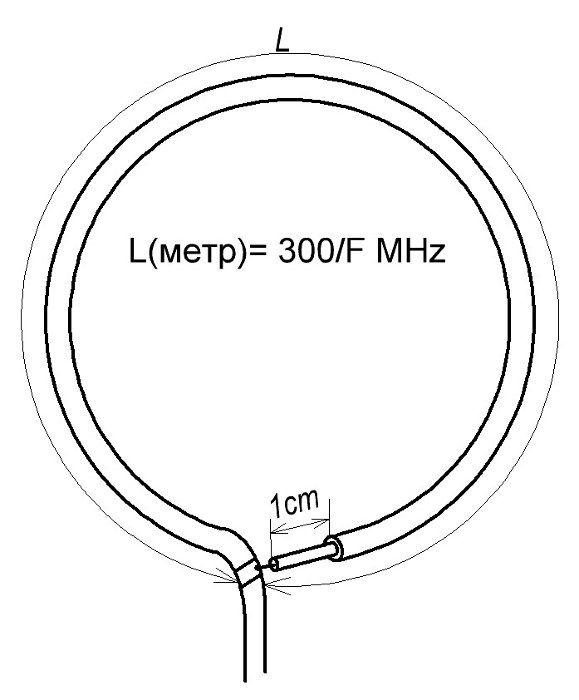

Если нужно вычислить длину U-образной петли для любой антенны на одну частоту, то ее значение нужно ввести в оба окошка.

Для изготовления кольца подойдет отрезок медного провода диаметром 2-3 мм расчетной длины, например, одножильный провод для прокладки электропроводки. Если проводников в кабеле несколько, то нужно аккуратно отрезать вдоль канавки один проводник, стараясь не повредить изоляцию. Она для работы антенны не нужна, изоляция оставляется только для эстетического вида. Далее из провода с помощью оправки, например, крышки от посуды подходящего диаметра, формируется кольцо.

Кольцо можно сделать и из алюминиевого провода, но тогда к контактам согласующей платы или U-образной петли его придется присоединять с помощью резьбового соединения или заклепки. Обратите внимание, гайка не должна касаться экранирующей фольги платы, если касается, то нужно проложить изолирующую шайбу или удалить немного фольги.

Если используется провод без изоляции, то можно для красоты надеть на него хлорвиниловую трубку. Далее провод сгибается в кольцо вокруг оправки подходящего диаметра, например, пластикового ведерка или крышки от кастрюли.

Когда кольцо для антенны готово можно приступать к изготовлению печатной платы согласующего трансформатора. Печатная плата делается из двухсторонне фольгированного стеклотекстолита или гетинакса толщиной 1,5 мм размером 25×30 мм. На фотографии представлен внешний вид печатной платы трансформатора с двух сторон.

На этой фотографии негатив печатной платы антенны. Ширина токоведущих дорожек равна 1 мм, расстояние между дорожками составляет 1,5 мм. Размер платы антенны 25×30 мм.

Если нет возможности сделать для изготовления антенны печатную плату химическим способом, то можно ее сделать механическим. Для этого нужно удалить ненужные участки фольги, оставив только контактные площадки, а токоведущие дорожки выложить из медного провода диаметром 0,3-0,5 мм, приклеив его плате, например клеем «Момент».

Для придания эстетического вида, и увеличения механической прочности антенны трансформатор помещается в пластмассовую коробку, в которой предварительно просверливаются отверстия для кольца и антенного кабеля.

Когда все детали подготовлены, можно приступать к сборке антенны. Заводятся, предварительно залуженные припоем, концы кольца в коробку и загибаются под прямым углом на расстоянии 3 мм. Далее концы вставляются в печатную плату трансформатора антенны и запаиваются припоем с помощью паяльника.

Кольцо поворачивается таким образом, чтобы плата легла на дно коробки. Далее она закрепляется с помощью винта и гайки М3.

Продевается в отверстие коробки телевизионный кабель с волновым сопротивлением 75 Ом нужной длины, обычно 1,5-1,8 м. Для надежной работы антенны припаивать или крепить кабель нужно в следующем порядке. Сначала припаивается экранирующая оплетка, затем за кабель нужно хорошо потянуть, чтобы выбрать слабину.

После этого припаять центральную жилу кабеля к любому из концов кольца. В таком случае, при перемещении антенны с целью поиска места в помещении с максимальным уровнем сигнала и натягивания кабеля не будет обрываться центральная жила.

Если экран у кабеля сделан из алюминиевой фольги, то его можно прижать к фольге платы с помощью металлического хомута, одетого на винт и закрепленного гайкой. Технология крепления экрана хомутом рассмотрена в статье «Как сделать телевизионный краб своими руками».

Осталось закрыть коробку крышкой, установить F-разъем, подключить антенну к телевизору и настроить каналы на нужные программы. Для того, чтобы изображение не замирало и не рассыпалось на квадратики, нужно перемещая и вращая антенну в пространстве найти место с максимальным уровнем телевизионного сигнала. Об особенностях приема цифрового сигнала и настройке телевизора для его приема написано в статье Настройка телевизора на прием цифрового сигнала

Как заменить согласующую печатную плату

петлей из кабеля

Применение печатной платы для согласования антенны с коаксиальным кабелем позволяет сделать антенну более компактной.

Если печатную плату изготавливать нет желания или возможности, то ее без потери качества работы антенны можно заменить петлей, которую еще называют U-образной, представляющей собой согнутый пополам отрезок телевизионного кабеля, соединенного с антенной по схеме, как на представленной ниже фотографии.

Для изготовления согласующей петли необходимо взять отрезок телевизионного кабеля длиной, равной половине длины волны принимаемого сигнала, деленной на коэффициент 1,52 («укорочение волны»). Длину петли можно рассчитать с помощью выше находящегося онлайн калькулятора, введя частоту сигнала.

Разделать его концы и припаять центральные жили к концам кольца, расстояние между которыми должно составлять 30-60 мм. Формулы для точного расчета не нашел. Далее разделывается конец кабеля, идущего к телевизору и центральная его жила припаивается к любому из концов кольца антенны, а экранирующий провод соединяется с экранирующими проводами петли, как показано на фотоснимке.

При пайке экранирующей оплетки надо соблюдать осторожность, чтобы не расплавилась изоляция центральной жилы, и оплетка не соприкоснулась с ней.

На фотографии показана припайка кабеля к кольцу антенны, сделанной из алюминиевого провода диаметром 3мм. Так как к алюминию сложно припаять провода мягким припоем, то концы кольца были немного расплющены, в них просверлены отверстия и с помощью заклепок закреплены латунные лепестки. Центральные жилы кабеля к лепесткам припаялись надежно.

О выборе типа кабеля и его разделке, об установке F-разъема вы можете узнать из статьи «Подключение телевизора к антенному кабелю».

Настройка старой телевизионной кольцевой антенны

на заданную частоту

При перенастройке парка домашних телевизоров на прием цифрового вещания стандарта DVB-T2 встал вопрос о настройке комнатной кольцевой антенны, описанной выше, на новые частоты.

Антенна была настроена на прием нескольких каналов, транслируемых в начале ДМВ диапазона. Диаметр кольца составлял 22,5 см, вместо оптимальных 14,5 см для приема цифрового сигнала в моем городе.

Для перестройки антенны на другой диапазон частот ее пришлось разобрать. Для этого сначала от платы был отпаян коаксиальный кабель и плата развернута для доступа к концам кольца.

Для исключения отрыва печатной дорожки при разогреве паяльником кольца, его конец был перекусан кусачками и затем выпаян из платы.

Далее с помощью оправки в виде крышки диаметром около 15 см диаметр кольца был уменьшен и лишний провод откушен.

Осталось только залудить укороченный конец кольца, согнуть его, вставить на прежнее место и запаять припоем. После припайки коаксиального кабеля работу по настройке антенны можно считать законченной.

На кабеле улучшаемой антенны был установлен еще морально устаревший советский телевизионный штекер, заодно решил его заменить современным разъемом типа F.

Установка на телевизионный антенный кабель F-разъема

F-разъемы выпускаются с разным внутренним посадочным диаметром и необходимо выбрать такой, чтобы разъем можно было накрутить на экран кабеля.

Антенный кабель имел внешний диаметр 4,7 мм, а имеющийся в наличии F-разъем 6,3 мм. Поэтому для его накрутки необходимо было увеличить диаметр кабеля на 1,6 мм.

Самый простой и надежный способ, это покрыть место накрутки разъема несколькими слоями изоляционной ленты. Можно и наложить снятую верхнюю оболочку кабеля.

Далее с помощью иглы расплетается провод экранирующей оплетки и загибается в сторону намотанной изоленты, с центральной жилы снимается изоляция. Для исключения подрезания провода лучше всего это сделать методом оплавления изоляции паяльником.

Если центральная жила кабеля состоит из многожильного провода, как оказалось в моем случае, то для того, чтобы F-разъем можно было состыковать со штекером эти провода нужно залудить припоем.

Для окончания установки телевизионного штекера на кабель осталось накрутить на него F-разъем и антенну можно будет подключить к телевизору для приема телевизионного сигнала.

На фотографии показана самодельная кольцевая антенна с установленным на кабель F-разъем накрученным на штекер. Испытания настроенной на нужные частоты антенны показали хорошие результаты.

На трех телевизорах, почти в любом месте установки антенны удалось добиться стабильного видео и звукового сигналов, сбои случались, но не более одного раза за несколько дней просмотра телепередач. А вот на четвертом телевизоре, стоявшем у противоположной стены дома, стабильность желала лучшего, систематически звук замирал, а картинка превращалась в квадратики.

Так как дом стоял среди других многоэтажек, то принимался отраженный сигнал, и установка на кольцевую антенну рефлектора и прием на пятиэлементную антенну волновой канал не помогли. Сигнал принимался еще хуже.

Самодельная телевизионная антенна-восьмерка BiLoop

Вариант первый

Для получения стабильного приема телевещания решил попробовать прием на антенну типа восьмёрки, называемой BiLoop, предполагая, что два кольца будут давать сигнал большего уровня, да и сделать такую антенну проще, не нужно согласующих элементов – петли или трансформатора.

Решил для проверки сделать самый простой вариант. Для этого нашел в запасах алюминиевый провод в изоляции ∅3,5 мм и электрическую клеммную колодку, показанную на фотографии.

Расчет размеров антенны сделал на среднюю частоту с помощью выше приведенного калькулятора. Подобрал крышку от кастрюли подходящего диаметра и согнул из алюминиевого провода два кольца.

Две клеммы были извлечены из клеммной колодки и залужены с помощью паяльника припоем для дальнейшего подключения к разъему проводами.

На следующем этапе в корпусе от детского кубика с крышкой были просверлены отверстия и кольца были соединены между собой с помощью клемм, установлен F-разъем. Для возможности сборки отверстия для колец в корпусе были сделаны с помощью надфиля продольными.

Для повышения надежности и упрощения конструкции можно исключить клеммы, для чего на наковальне немного расплющить концы колец, засверлить в них отверстия и соединить вместе с помощью заклепки или резьбового соединения, заодно закрепив латунный лепесток для припайки кабеля.

На следующем шаге к клеммам были припаяны провода для соединения с разъемом. Припаивать их лучше, отсоединив кольца, так как они служат хорошим теплоотводом и сложно обеспечить достаточный прогрев клемм для получения качественной пайки.

Вот самодельная антенна типа Восьмерки (BiLoop) готова и можно приступать к ее испытаниям в реальных условиях. Антенну можно сделать и без коробки, на пластине из диэлектрика закрепить с помощью клеммных винтов с зажатыми ними же в клеммах кольцами, а коаксиальный провод припаять непосредственно к клеммам.

Результаты испытаний на четырех телевизорах подтвердили ожидаемое превосходство сделанной антенны над однокольцевой. Телевизор с нестабильной картинкой стал работать устойчиво, с остальными зона уверенного приема увеличилась, стало легко найти для антенны место в пространстве, когда телевизоры работали безупречно.

Самодельная телевизионная антенна-восьмерка BiLoop

Вариант второй

Пока проводил эксперименты с антенной-восьмеркой BiLoop появилась идея попробовать сделать диаметры колец настроенными не на среднюю частоту передачи мультиплексоров, а на две частоты. Одно кольцо на нижнюю частоту, а второе на верхнюю. По логике, таким образом антенна будет лучше настроена на прием телевизионных сигналов и чувствительность ее повысится.

Онлайн калькулятор для расчета геометрии кольцевой антенны
Частота телевизионного канала, МГц:

Для расчета диаметр колец можно воспользоваться онлайн калькулятором. Сначала вводится частота одного мультиплексора, производится вычисление, а затем второго.

Эту антенну решил изготовить из медной проволоки и соединить разрыв методом пайки. Эта технология проще и надежнее, чем антенна из алюминиевой проволоки. Вокруг круглых оправок из цельного куска медной проволоки были изогнуты два кольца расчетных диаметров.

Далее в местах перехода из одного кольца в другое с провода была снята тканевая изоляция, места залужены припоем и к ним припаяны проводники для подключения разъема. Можно разъем не устанавливать, а припаять провода экранированного кабеля непосредственно к местам соединения колец. Центральную жилу к одному переходу, а экран – к другому.

В наличии имелся коаксиальный кабель с установленными F-разъёмами, поэтому для экспериментов на новой антенне тоже был установлен F-разъем, чтобы воспользоваться уже имеющимся кабелем.

На фотографии показана телевизионная антенна типа восьмерки BiLoop с кольцами, настроенными на разную длину волны. Вместо проволоки можно использовать экран кабеля, которым антенна будет подключена к телевизору. Центральная жила не используется.

Проверка антенны в составе телевизора не выявила преимущества данной антенны над антенной, кольца которой настроены на среднюю длину волны каналов.

Интересно, что скажут теоретики антенн, будет ли иметь эта самодельная антенна преимущество по сравнению с антенной, у которой оба кольца настроены на среднюю длину волны?

К сожалению, в моих телевизорах нет индикатора уровня сигнала и поэтому пока не провел инструментальных испытаний предлагаемых вариантов самодельных телевизионных антенн. Планирую разжиться телевизионной цифровой приставкой DVB-T2, провести сравнительные измерения и дополнить результатами эту статью.

10–80 м HF/VHF/UHF Магнитная рамочная антенна MagLoop

Описание

Магнитная петля Alpha 10–80 м — это решение многих проблем, с которыми сталкиваются реальные люди. Подумайте, как другим портативным MagLoop не хватает конструкции для работы со 100 Вт, а затем попытайтесь компенсировать это.

Alpha Loop спроектирован достаточно хорошо, чтобы выдерживать мощность, которую способны производить современные буровые установки.

Подумайте об этом: только Alpha Antenna тратит время на создание экранированной петли Фарадея для внутренней петли питания, которая защищает внутреннюю петлю приема от RFI (радиочастотных помех).

Итак, остановить используя беспорядочные антенны, которые требуют огромных хлыстов, отводов или запутанных противовесных проводов; и начинают использовать настроенную схему !

В комплекте:

• 10-80M Alpha Loop, который состоит из:
  • 2 – 16-дюймовые мачты, которые соединяются друг с другом, и коаксиальные крепления
  • 1 – Коробка для настройки с креплением «Гнездо 1/4 20»
  • 2 – Внешние контуры (один для 10-40M, а второй для 40-80M при последовательном соединении с первым. )
  • Внутренний контур с Т-образным соединителем и SO239, к которому подключается коаксиальный фидер
• Полевая сумка для Alpha MagLoop
• Общий вес 3,7 фунта (60 унций или 1,7 кг)

Технические характеристики:

• 100 Вт PEP SSB, 50 Вт CW и 10 Вт в цифровом формате на 10–40 м или 6 м, 2 м и 440 МГц с использованием опционального дополнительного элемента
• 20 Вт PEP SSB, 10 Вт CW и 5 Вт Digital на 40–80 м с бустерным кабелем. Непрерывное покрытие от 3,5 МГц до 7 МГц (ПРИМЕЧАНИЕ. Усилительный кабель устанавливается последовательно с внешним контуром).
• Степень защиты IP: IP-53 – защита от проникновения пыли, ограниченное проникновение пыли, отсутствие вредных отложений. Защита от прямых брызг воды под углом до 60 градусов от вертикали.

Краткий анализ:

Реальные результаты минимального КСВ на 10–80 м показаны в центре каждого диапазона на высоте одного диаметра петли. Для подробного анализа – НАЖМИТЕ ЗДЕСЬ

Используемые материалы:

В конструкции рамочной антенны Alpha используются следующие материалы:

• Золото,
• Припой,
• Нейлон,
• Керамика,
• Алюминий,
• Нержавеющая сталь,
• Морская термоусадочная трубка,
• Микроволновая печь Times LMR400 и
• Полимеры, наполненные трехмерным углеродным волокном.

Компоненты и сборка Alpha Loop v2.0

Как настроить Alpha Loop.

Имеется огромная ручка настройки, которая позволяет очень легко настроить петлю на самый низкий КСВ.

Между ручкой и конденсатором прикреплен редуктор 6:1, что еще больше упрощает настройку.

Чтобы настроить антенну после ее развертывания, просто поверните ручку, прослушивая самый громкий уровень шума в режиме SSB, а затем передавайте на мощности 5 Вт в режиме FM или CW, пока вы настраиваетесь и следите за минимальным КСВ на ваших встроенных установках. метр.

Установка вспомогательного кабеля для покрытия от 40 до 80 метров.

Установите кабель усилителя в виде двойной петли для более узкой полосы пропускания, что является доказательством повышенной эффективности. Эта внешняя петля имеет общую длину более 21 фута для повышения эффективности скин-эффекта. Результатом обеих этих конструктивных особенностей является Более эффективная антенна, чем любая другая антенна MagLoop на 40, 60 и 75/80 метров.

Как увеличить эффективность на 12-40 метров.

Увеличьте эффективность более чем на 20% на 12-40 м!  Просто используйте входящий в комплект более длинный вспомогательный кабель вместо более короткого внешнего контура по умолчанию. Чтобы увидеть больше, щелкните здесь, чтобы просмотреть результаты настройки при использовании внешнего контура по умолчанию, и сравните их, нажав здесь, чтобы просмотреть результаты настройки при использовании более длинного кабеля усилителя.

Как мы сделали 100-ваттный MagLoop?

Как мы достигли уровней мощности 100 Вт на 10-40M? Мы усовершенствовали каждый компонент, который позволяет антенной системе выдерживать 100 Вт PEP SSB на 10–40 м.

Как мы включили VHF UHF на Alpha Loop?

Как мы включили поддержку VHF UHF? Наши инженеры разработали резонанс на частотах 420–450 МГц и 144–148 МГц, а также 50–54 МГц с дополнительным элементом.

СИГНАЛЫ

Зеленый = 40 м, Синий = 20 м, Красный = 10 м

Паттерн вертикальной высоты

Азимутальная картина высоты

Опции для Alpha Loop

A) Дополнительный индикатор SWR

Этот индикатор SWR представляет собой простое устройство для магнитных петлей Magloop Antennas, который упрощает настройку.

ВНИМАНИЕ!

Не превышайте 10 Вт непрерывной несущей (FM, Digital, AM и т. д.) во время настройки, иначе индикаторная лампа перестанет работать.

Может использоваться в контурах более высокой мощности, только если0141 Индикатор КСВ удален после настройки.

ИНСТРУКЦИИ:

1. Установите, прикрепив медный зажим к любому из PL259 в блоке настройки петли.
2. Установите вашу установку на желаемую частоту в режиме SSB
3. Настраивайте петлю до тех пор, пока из динамика вашей установки не будет слышен самый громкий уровень шума.
4. Установите установку в режим FM или CW на 5 Вт.
5. Передача и настройка на максимально яркое свечение светодиода индикатора КСВ.

B) Дополнительный дополнительный элемент VHF/UHF/6 метров

Дополнительный дополнительный элемент, позволяющий 100-ваттным магнитным рамочным антеннам поддерживать дополнительные диапазоны VHF и UHF, а также 6 метров, 2 метра и 440 МГц.

Усиление: 6M 1,6 дБд, VHF 4,5 дБд и UHF 7,2 дБд

VHF/UHF/6 Измерительный элемент Установка/настройка

Анализ 6M, 2M, 440 МГц

900 04 6 метров (Щелкните, чтобы увеличить изображение)



2 метра (щелкните, чтобы увеличить изображение)



440 МГц (щелкните, чтобы увеличить изображение)



Мы стремимся улучшить все наши антенны. Технические характеристики и описания рамочной антенны Alpha могут быть изменены без предварительного уведомления.

Отзывы третьих сторон, размещенные на неаффилированном веб-сайте: https://eham.net/reviews/detail/11354

https://alphaantenna.com/

Активная рамочная антенна R&S®HFh3-Z2E | Rohde & Schwarz

Рекомендованная производителем розничная цена (MSRP). Указанная цена не включает НДС. Цены и предложения предназначены только для предпринимателей, а не для частных конечных потребителей.

1. Розыгрыш призов «10 лет осциллографам Rohde & Schwarz» (далее именуемый «Розыгрыш») организован компанией Rohde & Schwarz GmbH & Co. KG, Mühldorfstraße 15, 81671 Мюнхен, Германия, тел. +49 89 41 29 0 (далее именуемый «R&S»).

2. Период розыгрыша. Этот розыгрыш проводится с 1 января 2020 г. по 31 декабря 2020 г. R&S оставляет за собой право изменить дату окончания розыгрыша.

3. Участие. Покупка не требуется. В этом розыгрыше могут принять участие законные жители США и Канады в возрасте 18 лет и старше на момент подачи заявки. Сотрудники R&S, ее филиалов, дочерних компаний, партнеров по сбыту и агентов, а также ближайшие родственники каждого из них не имеют права. Государственные учреждения и учреждения (включая государственные университеты) и их сотрудники не имеют права участвовать или получать призы. Этот розыгрыш недействителен там, где это запрещено законом.

4. Вход. Заполните форму выше в период розыгрыша и следуйте инструкциям, чтобы заполнить и отправить форму. Ограничьте одну запись на человека. R&S по своему единоличному разумному усмотрению оставляет за собой право дисквалифицировать любые заявки лиц, которые, как установлено, вмешиваются или злоупотребляют каким-либо аспектом этого розыгрыша. Участник должен указать свое имя, адрес и адрес электронной почты, чтобы считаться имеющим право на участие.

5. Политика защиты данных и конфиденциальности. Чтобы считаться имеющим право на участие, участник должен предоставить личные данные, такие как имя, адрес и адрес электронной почты. Эти данные будут использованы для предоставления необходимой контактной информации для уведомления победителя. Помимо целей уведомления, собранные данные будут использоваться в маркетинговых целях, и участник соглашается разрешить R&S связаться с ним. Персональные данные, которые были получены от вас и сохранены, не будут проданы Rohde & Schwarz третьим лицам. Однако может потребоваться раскрытие ваших личных данных поставщикам услуг Rohde & Schwarz в деловых целях, чтобы они могли предоставлять услуги для Rohde & Schwarz. Веб-сайты Rohde & Schwarz могут содержать ссылки на другие веб-сайты. Это заявление о конфиденциальности не распространяется на эти другие веб-сайты, и компания Rohde & Schwarz не несет никакой ответственности ни за методы обеспечения конфиденциальности, ни за содержание этих других веб-сайтов. Дополнительную информацию о защите данных и конфиденциальности можно найти по адресу: http://www.rohde-schwarz.us/en/general_information/statement-of-rivacy_101515.html.

6. Описание приза. Будет определен один (1) победитель для каждого из одного (1) из десяти (10) цифровых осциллографов R&S®RTB2000. R&S оставляет за собой право заменить приз равной или большей стоимости в случае, если указанный приз станет недоступен. Денежный эквивалент или обмен не допускается. Все федеральные, государственные и/или местные подоходные и другие налоги или сборы, если таковые имеются, являются исключительной ответственностью победителя.

7. Шансы на победу. Шансы на победу в этом розыгрыше зависят от количества полученных допущенных заявок.

8. Выбор победителей. Розыгрыш проводится в штаб-квартире Rohde & Schwarz по адресу Muehldorstrasse 15, 81671 Мюнхен.

9. Уведомление победителя. Победители каждого из призов будут проинформированы по электронной почте в течение пяти (5) рабочих дней. Участник, выбранный в качестве победителя приза, должен сообщить Rohde & Schwarz о принятии цены. В случае отказа в приеме или отсутствия ответа в течение двух (2) недель будет выбран новый победитель. Если в течение четырех (4) недель не удается определить победителя, розыгрыш завершается, а приз аннулируется.

10. Ограничение ответственности. Принимая участие, участники освобождают компанию Rohde & Schwarz и ее соответствующие материнские компании, дочерние компании, аффилированные лица, директоров, должностных лиц, сотрудников и агентов от какой-либо ответственности или любых травм, убытков или ущерба любого рода, возникающих в результате или в связи с этом розыгрыше или с любым присужденным призом. Денежный эквивалент или обмен призов не допускается. Призы не подлежат передаче. Все налоги, сборы, пошлины, сборы и другие платежи, взимаемые в стране участника, несет участник.

11. Интернет. Если по какой-либо причине Интернет-часть Розыгрыша не может работать, как планировалось, включая заражение компьютерным вирусом, ошибки, вмешательство, несанкционированное вмешательство, мошенничество, технические сбои или любые другие причины, не зависящие от R&S или ее третьих лиц- сторонние провайдеры, которые нарушают администрирование, безопасность, честность, целостность или надлежащее проведение этого розыгрыша или влияют на него, R&S оставляет за собой право по своему собственному усмотрению отменить, прекратить, изменить или приостановить розыгрыш, а также дисквалифицировать любое лицо, которое вмешивается с процессом входа.

R&S не несет ответственности за любую ошибку, упущение, прерывание, удаление, дефект, задержку в работе или передаче, отказ линии связи, кражу или уничтожение, несанкционированный доступ или изменение записей. R&S не несет ответственности за какие-либо проблемы или техническую неисправность какой-либо телефонной сети или линий, компьютерных онлайн-систем, серверов или провайдеров, компьютерного оборудования или программного обеспечения, а также за невозможность получения компанией Rohde & Schwarz любого электронного сообщения или записи по техническим причинам. проблемы или перегруженность трафика в Интернете или на любом веб-сайте, или любое их сочетание, включая любые травмы или повреждения компьютера участника или любого другого лица, связанные или возникшие в результате участия или загрузки каких-либо материалов в этом Розыгрыше.

12. Общие условия.

а. Участники соглашаются соблюдать условия этих официальных правил и решения R&S, которые являются окончательными и обязательными по всем вопросам, касающимся данного Розыгрыша. Любой Участник, который не соблюдает настоящие Условия и положения, может быть дисквалифицирован компанией R&S из этого Розыгрыша. В таких случаях призы также могут быть отозваны задним числом. В случае отзыва приза задним числом из-за несоблюдения настоящих Положений и условий, он должен быть возвращен соответствующим участником за его счет на адрес R&S, указанный в № 1, и будет выбран новый победитель. Розыгрыш и любые договорные отношения, вытекающие из него между R&S и соответствующим участником, регулируются и толкуются в соответствии с законами Германии без каких-либо коллизионных норм. Суды Мюнхена, Германия, обладают исключительной юрисдикцией в случае любых споров, возникающих прямо или косвенно в связи с участием в этом Розыгрыше.

б. Подоходный налог: победитель из США должен будет предоставить R&S свой номер социального страхования по номеру 1099 на общую сумму (текущая оценка составляет примерно 1540 долларов США), которая будет выдана. Любой победитель несет единоличную ответственность за любые и все налоговые обязательства/ответственность за это.
