Пиковый индикатор на светодиодах: схемы, принцип работы и применение

Как работает пиковый индикатор на светодиодах. Какие схемы используются для его создания. Где применяются такие индикаторы в аудиотехнике. Как собрать пиковый индикатор своими руками.

Принцип работы пикового индикатора на светодиодах

Пиковый индикатор на светодиодах предназначен для визуального отображения максимального уровня аудиосигнала. Его принцип работы основан на следующих элементах:

• Детектор пиковых значений сигнала
• Компараторы для сравнения уровня сигнала с опорными напряжениями
• Светодиодная шкала для индикации

При превышении сигналом определенного порога загорается соответствующий светодиод. Чем выше уровень сигнала, тем больше светодиодов зажигается на шкале. Это позволяет легко контролировать пиковые значения аудиосигнала.

Основные схемы пиковых индикаторов

Существует несколько основных схем построения пиковых индикаторов на светодиодах:

1. На дискретных элементах (транзисторах и компараторах)
2. На специализированных микросхемах (например, LM3914, LM3915)
3. На микроконтроллерах с АЦП

Рассмотрим подробнее каждый из этих вариантов.

Схема на дискретных элементах

Простейший пиковый индикатор можно собрать на отдельных транзисторах и компараторах. Схема включает:

• Детектор пиковых значений на диоде и конденсаторе
• Несколько компараторов для сравнения с опорными напряжениями
• Транзисторные ключи для управления светодиодами

Преимущества такой схемы — простота и возможность точной настройки порогов срабатывания. Недостаток — большое количество компонентов при увеличении числа светодиодов.

Индикатор на специализированных микросхемах

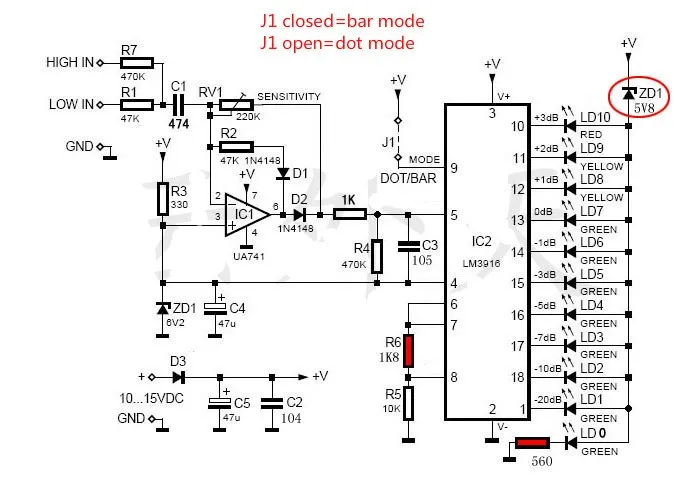

Наиболее популярный вариант — использование микросхем семейства LM3914/3915/3916. Они содержат:

• 10 компараторов с лестничным делителем опорного напряжения
• Выходные каскады для управления светодиодами
• Встроенный источник опорного напряжения

Такая схема позволяет создать 10-сегментный индикатор всего на одной микросхеме. Преимущество — простота схемы, недостаток — фиксированное число уровней индикации.

Индикатор на микроконтроллере

Современное решение — использование микроконтроллера с АЦП. Принцип работы:

1. Сигнал оцифровывается с помощью АЦП
2. Микроконтроллер анализирует уровень и управляет светодиодами
3. Программно реализуется нужная логика работы индикатора

Преимущества — гибкость настройки и расширенный функционал. Недостаток — необходимость программирования микроконтроллера.

Применение пиковых индикаторов в аудиотехнике

Пиковые индикаторы на светодиодах широко используются в различной аудиоаппаратуре:

• Микшерные пульты
• Усилители мощности
• Музыкальные центры
• Акустические системы с активными кроссоверами
• Портативные аудиоплееры

Они позволяют визуально контролировать уровень сигнала и предотвращать перегрузку аппаратуры. Это помогает избежать искажений звука и выхода техники из строя.

Преимущества светодиодных индикаторов

По сравнению со стрелочными приборами, светодиодные индикаторы имеют ряд преимуществ:

• Высокое быстродействие
• Точность отображения пиковых значений
• Надежность и долговечность
• Низкое энергопотребление
• Компактные размеры
• Возможность создания различных цветовых комбинаций

Благодаря этому светодиодные шкалы практически полностью вытеснили стрелочные индикаторы в современной аудиотехнике.

Как собрать пиковый индикатор своими руками

Для самостоятельной сборки пикового индикатора потребуется:

1. Выбрать подходящую схему
2. Подобрать необходимые компоненты
3. Изготовить печатную плату
4. Выполнить монтаж элементов
5. Настроить пороги срабатывания

Начинающим радиолюбителям рекомендуется использовать готовые наборы или модули на базе LM3914. Это существенно упростит сборку индикатора.

Настройка и калибровка индикатора

Для корректной работы пикового индикатора необходимо правильно настроить пороги срабатывания светодиодов. Основные этапы калибровки:

1. Подать на вход калиброванный сигнал известного уровня
2. Настроить чувствительность входного усилителя
3. Отрегулировать опорные напряжения компараторов
4. Проверить работу на сигналах разного уровня

Точная калибровка позволит отображать реальные уровни сигнала в децибелах или процентах от максимума.

Заключение

Пиковые индикаторы на светодиодах — простые и эффективные устройства для визуального контроля уровня аудиосигналов. Они широко применяются в профессиональной и бытовой звуковой технике. Разнообразие схем позволяет выбрать оптимальный вариант для конкретного применения.

Собрать пиковый индикатор выходной мощности усилителя на КТ315

Пиковый индикатор выходной мощности можно конечно использовать в качестве основного компонента и микросхему вместо транзисторов, но на мой взгляд устройство выполненное на чипе имеет меньший диапазон творческой мысли, то есть не сделаешь таких тонких настроек, которые можно установить в транзисторном варианте. Транзисторная топология дает возможность гибко настраивать различные параметры с необходимым диапазоном индикации, мягкое реагирование сигнала на светодиоды и такое же плавное затухание. Индикаторную цепочку можно собрать практически с любым количеством светодиодов, лишь бы было желание и необходимость в этом. p>

Хотя справедливости ради нужно отметить, что транзисторные схемы с большим количеством установленных светодиодов, требуют много времени на их отладку и регулировку. Но зато с такой конструкцией приятно работать в последствии, ее очень трудно вывести из строя. Но даже в случае нештатной ситуации с какой либо из ячеек, можно все без проблем починить. Клиповый индикатор выходной мощности не требует больших финансовых затрат на его изготовление, используются самые ходовые кремневые транзисторы типа КТ315. Любой радиолюбитель хорошо знаком с такими полупроводниками, многие начинали свой путь в электронике именно с использования таких транзисторов.

Представленная здесь схема индикатора выходной мощности усилителя имеет логарифмическую шкалу, учитывая то, что мощность на выходе будет составлять более 110 Вт. Если бы для упрощения сделать шкалу линейного типа, то тогда например при 4-6 Вт светодиоды не в состоянии были бы открыться, либо пришлось бы делать линейку порядка 120 ячеек. Поэтому устройство индикации предназначенное для мощных усилителей нужно собирать с таким условием, чтобы существовала логарифмическая зависимость относительно выходной мощности усилителя и количеством установленных светодиодов.

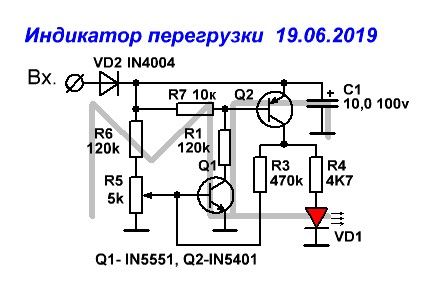

Принципиальная схема пикового индикатора

Пиковый индикатор выходной мощности и его представленная схема абсолютно простая, и изготовлена с идентичными ячейками отображающие визуальную индикацию, каждая из которых показывает свой уровень выходного напряжения усилителя. Здесь схема на 5 точек индикации:

Схема пикового индикатора выходной мощности усилителя на транзисторах КТ315

По принципу показанной выше схеме можно легко изготовить индикацию и на десять точек.

Схема пикового индикатора выходной мощности усилителя для 10 ячеек

Номинальные значения элементов в этой схеме предназначены под питающее напряжение 12 v, не учитывая постоянных резисторов Rx — их необходимо подбирать.

Немного поясню принцип работы схемы: сигнал с выходного тракта усилителя подается на резистор Rвх, затем диод D6 убирает полу-волну, а далее постоянное напряжение поступает на каждый узел ключа. Управляющий узел индикации состоит из делителя напряжения, образованного двумя резисторами, транзистора и гасящего резистора. При достижении определенного уровня сигнала на выходе ключ открывается и светодиод начинает свечение.

Конденсатор С1 обеспечивает плавное включение транзисторных ключей в случае большого размаха амплитуды, а емкость С2 создает кратковременную задержку открытия последнего в схеме светодиода, тем самым сообщается о достижении максимального значения выходного сигнала, то есть — пикового. Светодиод установленный вначале шкалы, выполняет функцию постоянного свечения.

Набор электронных компонентов пикового индикатора

Необходимые радиодетали: емкости С1 и С2 можно подбирать на свое усмотрение, в этой схеме были использованы конденсаторы номиналом 22μF каждый и напряжением 63v, устанавливать электролиты с меньшим номинальным напряжением не желательно, все таки выходная мощность усилителя более 100Вт. Постоянные резисторы все пленочные МЛТ-0.25, можно взять и меньшей мощности — 0.125 Вт. Биполярные транзисторы — КТ315, желательно с буквенным индексом «Б», а еще лучше «Г». Светодиоды подойдут практически любые, которые вам обойдутся недорого.

Настройка пикового индикатора

Первым делом нужно заняться настройкой яркости свечения светодиодов. Вычисляем сопротивление постоянных резисторов, необходимое для нормального свечения светодиодов. Затем в цепь светодиода последовательно подключить подстроечный резистор с номиналом от 1 до 6 кОм. Далее подключаем к этой цепи постоянное напряжение 12v, этим напряжением запитана вся схема. Подключаем последовательно к светодиоду переменный резистор на 1-6кОм и подаем на эту цепочку питания с таким напряжением, от которого будет питаться вся схема, у меня — 12В.

Теперь нужно вращением подстроечника установить постоянное и нормальное свечение, которое визуально удовлетворяло бы вас. Затем все следует отключить и мультиметром измерить сопротивление образовавшееся на подстроечном резисторе, полученные данные и будут означать номинал для постоянных резисторов, которые должны быть установлены в цепи коллектора транзистора КТ315 — R19, R2, R4, R6, R8… Данный метод приведен в качестве эксперимента, можно по справочнику узнать максимально потребляемый ток светодиода и рассчитать номинальное рабочее сопротивление.

Теперь приступаем к настройке порогов срабатывания индикации относительно каждого ключа. Настройка заключается в подборе сопротивления Rx индивидуально для каждой ячейки ключа. Устанавливаем вместо Rx в первой ключе подстроеный резистор с номинальным значением 68кОм — 33кОм и подключаем схему к усилителю мощности, желательно не самопальному, промышленного изготовления, где имеется свой блок индикации. После этого нужно подключить питающее напряжение на схему, а затем включить какую либо музыкальную композицию на маленькой громкости.

Подстроечным резистором устанавливаем красивое мигание светодиода, затем нужно будет отключить напряжение питание схемы и замерить образовавшееся на подстроечнике сопротивление. После этого убираем подстроеный резистор и на его место устанавливаем в первую ячейку постоянный Rx, того номинала который определили на подстроеном. Теперь проделываем тоже самое с последней ячейкой предварительно нагрузив усилитель на полную мощность. На последней ячейки тоже самое, нужно добиться подстроечным резистором стабильного, красивого свечения светодиода.

Вот здесь есть печатная плата в формате SprintLayout: Скачать Пиковый индикатор выходной мощности

Пиковый индикатор на светодиодах

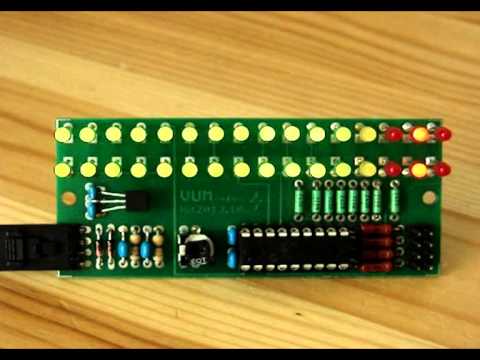

Вашему вниманию предлагается двухканальный стереофонический индикатор уровня с детектором пиков от Ondrej Slovak. Прошивки индикатора пиков для всех этих типов микроконтроллеров находятся в прикреплении в архиве. Схемы аналогичны, различаются только прошивки. Мы будем рассматривать схему с микроконтроллером PIC16F Отображение уровней и пиков в индикаторе, происходит на двух светодиодных шкалах линейках по 16 светодиодов в каждой, 2 х Режимы, в которых может работать индикатор, изображены ниже в таблице, они такие-же, как и в предыдущей схеме индикаторе.

Поиск данных по Вашему запросу:

Пиковый индикатор на светодиодах

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Продажа аудиотехники — индикатор
• Светодиодный индикатор уровня сигнала на LM3914, имитация лампы 6е5с.
• Светодиодный индикатор загрузки винчестера
• Индикатор Уровня Сигнала
• Индикатор ограничения аудиосигнала
• Трехцветный пиковый индикатор на светодиодах
• Пиковый индикатор мощности УНЧ на светодиодах
• ИНДИКАТОР УРОВНЯ НА СВЕТОДИОДАХ
• Файл:Радио 1985 г. №07.djvu

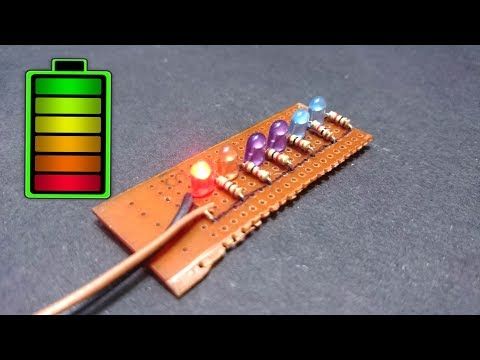

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Индикатор на светодиодах для зарядки автомобильных аккумуляторов. (Как сделать своими руками)

Продажа аудиотехники — индикатор

Правильно настроив диаграмму уровней для пульта и всей системы, вы будете удивлены, насколько чисто, оказывается, они могут звучать. Настройка диаграммы уровней — это процесс установки уровней на каждом этапе прохождения сигнала как в микшерном пульте, так и во всей аудиосистеме для достижения лучшего компромисса между уровнем шумов и искажениями. Цель в том, чтобы каждый элемент аудиосистемы работал на своем оптимальном уровне сигнала. Какой уровень считается оптимальным?

Самые громкие пики должны быть на пару dB ниже уровня клипирования на любом этапе, даже после того, как вы примените эквалайзер, или усилите выходной сигнал с компрессора.

Таким образом, пики не вызовут искажений, и сигнал будет значительно выше уровня собственного шума пульта. В каждой части аудиосистемы желательно, чтобы сигнал был достаточно высоким, чтобы покрывать шум, но достаточно низким, чтобы избегать искажений. Все компоненты аудиосистемы лучше всего работают при определенном уровне сигнала, и он обычно отражается на индикаторе уровня, имеющемся на всех приборах. Когда диаграмма уровней выставлена правильно, все компоненты аудиосистемы подходят к собственному уровню клипирования одновременно.

Нижняя граница на рисунке 1 — уровень шума, который аудиосистема или отдельное устройство производит при отсутствии сигнала. Верхняя граница — уровень клипирования, при достижении которого в пиках сигнала становятся слышны искажения. В диапазоне между ними сигнал более или менее чистый. Ниже, на рисунке 2 видно, что изменения в уровне музыкального или речевого сигнала происходят постоянно. Средний уровень этого фрагмента будет достаточно низким, но с высокими пиками.

Уровень пиков может на 24 dB превышать средний уровень сигнала, в зависимости от музыкального материала. Перкуссионные звуки имеют гораздо более высокие пики, чем непрерывные синтезаторные пэды, орган, флейта , даже если эти сигналы имеют похожий средний уровень.

Показания волюметра VU meter отражают средний уровень, в то время как пиковый индикатор на светодиодах показывает пиковый режим — уровень пиков или коротких переходных процессов. Средний или RMS индикатор уровня показывает, каким сигнал будет громким , а пиковый — насколько сигнал близок к искажениям. В основном, желательно иметь уровень сигнала как можно более высоким, но без клипирования, пиков и искажений, но есть и исключения, о которых чуть ниже.

Естественно, чем оно выше, тем меньше шума или шипения вы слышите. Чем больше хедрум, тем больший уровень сигнала может пройти без искажений. Если устройство имеет большой хедрум, оно пропускает значительные пики сигнала, не обрезая их, и не вызывая искажений. Хедрум — пространство между номинальным уровнем и уровнем клипа, пикрум — пространство между пиками сигнала и клипом. Желательно так выстраивать уровни на всех этапах аудиосистемы, чтобы сигнал имел некоторый пикрум, чтобы пики не искажались, и сигнал был значительно выше уровня шума.

Давайте рассмотрим все компоненты пульта, от входа до выхода, и установим уровни для каждого этапа. Самый важный этап установки уровней лежит в самом начале пути сигнала.

Постарайтесь именно здесь, в преампе, получить максимально возможный уровень сигнала, а не дальше по цепочке. И вот почему: предположим, вы установите усиление на преампе меньше, чем требуется, чтобы потом разогнать его на субмастере или мастер-фейдере.

В этом случае шум будет от предыдущих этапов будет усиливаться вместе с сигналом. Но, если вы установите гейн правильно, в дальнейшем вам не придется поднимать его, тем самым уменьшив шум консоли. Предположим, уровень шума в микрофонном преампе Теперь уменьшите гейн на преампе на 20 dB на том же сигнале.

Если вы уменьшите усиление на 40 dB, оно станет 50 dB, и так далее. Так что можете поднимать уровень до того момента, пока индикатор не начнет часто мигать на громких нотах, а затем уменьшите его на dB, чтобы создать небольшой пикрум.

Теперь, если группа будет играть в какие-то моменты громче, или после применения EQ на подъем, вы не столкнетесь с клипированием. Примечание: некоторые звукоинженеры рекомендуют, чтобы индикатор пика иногда вспыхивал.

Когда уровень выставлен таким образом, это значит, что практически отсутствует пикрум между пиковым уровнем сигнала и уровнем клипа, но, может быть, остается 15 дБ запаса между средним уровнем сигнала и клипированием в зависимости от крест-фактора сигнала. Когда индикатор периодически мигает, пики практически в клипе, но средний уровень ниже уровня клипирования на 15 dB.

Возможно, это лучший метод при работе с шумными консолями. Mackie рекомендует такой способ настройки гейна преампов на своих микшерах: 1. Установите уровень гейна канала, чтобы получить 0 дБ на индикаторе. Если затем вы применяли эквалайзер, повторите шаги Согласно моим измерениям, подобная установка делает уровень пиков сигнала примерно на 15 dB ниже срабатывания индикатора клипа.

Это эквивалентно процедуре, описанной выше — когда индикатор клипа загорается, затем уровень снижается на 15 dB. Таким образом, процедура Mackie создает пикрум около 15 dB между пиками сигнала и клипом. Вы можете спокойно работать с эквалайзером в плюс, и входной сигнал вряд ли достигнет клипа. Если музыкант начнет неожиданно играть громче, чем ожидалось. Кроме того, можно много каналов отправить прямо на мастер-фейдер, без перегрузки группового фейдера подробно об этом ниже.

Многие пульты имеют на входе переключатель чувствительности, в виде ослабляющего сопротивления, расположенного до микрофонного преампа. Этот переключатель pad ослабляет входной сигнал обычно на 20 dB до того, как он достигнет микрофонного предусилителя. Этот совет относится и к отдельным преампам, и к тем, что располагаются непосредственно на консоли.

В большинстве консолей сигнал поступает на микрофонный предусилитель, затем идет в эквалайзер, потом на фейдер. Если сигнал, выходящий из преампа, близок к клипированию, и вы усиливаете какую-то полосу на эквалайзере, то, скорее всего, сигнал будет клипироваться на эквалайзере. Как мы уже говорили, необходимо создать некий пикрум, разницу между пиковым уровнем сигнала и уровнем клипа.

Если повышение какой-либо полосы эквалайзера приводит к клипу, уменьшите гейн на преампе, пока индикатор клипа не перестанет загораться. Предполагается, что по схемотехнике пульта светодиод клипа расположен после EQ, но в жизни так не всегда.

Настройки фейдеров тоже важны. Сделайте то же самое для мастера-фейдера. Сигналы от всех канальных фейдеров суммируются в различные суб-миксы группы , на которые вы их назначили. Каждый раз, когда вы удваиваете количество фейдеров установленных на единичное усиление в одном и том же миксе, их суммарный уровень вырастает на 3 dB, когда с каждого фейдера приходит различный, некоррелированный сигнал.

Предположим, вы установили 16 фейдеров на единичный коэффициент усиления и направили сигналы со всех на мастер-фейдер. Суммарный сигнал будет на 12 dB выше, чем от единичного фейдера. Так что, если вы используете 16 фейдеров для микширования, будет хорошей идеей установить их на 12 dB ниже единичного коэффициента усиления. Это позволит предотвратить перегрузку выходной шины. Если вы установите мастер-фейдер очень низко, например, около dB, вы будете разгонять сигнал канальными фейдерами, чтобы достичь желательного уровня громкости и заполнения шкалы выходного индикатора.

В итоге вы получите перегрузку на выходной шине и неприятный, утомляющий звук. Если вы не можете установить мастер-фейдер в дизайн-центр 0 dB , потому что в этом случае звук очень громкий, то следует прибрать уровень на усилителях подробнее об этом — ниже.

Если сигнал, приходящий с нескольких фейдеров, одинаков например, шум , то в этом случае сигнал увеличивается на 6 dB при каждом удвоении количества фейдеров. Если у вас одинаково шумные датчики в каждом канале вряд ли, конечно, такое возможно , канальный микс будет способствовать росту шума на 24 dB!

Это причина, по которой лучше мьютить или закрывать неиспользуемые канальные фейдеры. Участник SynAudCon Рик Чинн предложил интересный способ оптимизации диаграммы уровней для микшерного пульта:. Установите все канальные фейдеры и мастер-фейдерв дизайн-центр.

Окончательный микс делайте уже только фейдерами. Другими словами, вы устанавливаете входной уровень, чтобы получить хороший микс, а не для того, чтобы получить определенный уровень сигнала. Я не уверен, что лучший результат для установки правильной диаграммы уровней, но предлагаю этот вариант вашему вниманию. Недостатком этого метода является то, что когда вы меняете уровни входных каналов, это влияет на мониторный микс. Музыкальные инструменты; 2.

Микрофоны; 3. Микшерный пульт уже охвачен выше ; 4. Эффекты; 5. Кроссоверы; 7. Внешние графические эквалайзеры; 8. Усилители мощности. Музыкальные инструменты. Электрогитары и клавишные инструменты должны обеспечивать достаточно сильный собственный сигнал, чтобы преодолеть шумы и радионаводки, собираемые инструментальными кабелями. Регулятор их выходного уровня должен находится на? Чем большего сигнала вы сможете достичь от гитары, тем меньше приходится разгонять усиление на пульте для достижения той же громкости, что уменьшает шумы и влияние кабельных наводок на звук.

Следите за тем, чтобы каждая примочка, используемая гитаристом, работала на номинальном уровне. К примеру, буст на модели Jim Dunlop Q — около 25 dB! Прежде, чем отправиться в тур, убедитесь в нормальных условиях, что каждая педаль у гитариста работает на номинальном уровне, и не более искаженная или шумная, чем должна быть. Как всегда — шумный выход означает, что уровень слишком мал, а искаженный — что уровень слишком высок.

В-общем — ставьте педаль,повышающую уровень, всегда в начало цепочки, и наоборот. Компрессор должен быть в начале цепочки, так как он держит высоким уровень сигнала для всей цепочки.

Если вы постите компрессор в конец цепочки, то он вытащит шумы от всех предыдущих примочек. Точно так же — гейт или педаль громкости должны быть на конце цепочки гитарных эффектов, чтобы уменьшить шум. Как громкий певец, который устраняет проблему собственного шума микрофона, а тихий — ее выпячивает. Некоторые конденсаторные микрофоны имеют встроенный pad.

Это ослабляет сигнал между капсюлем микрофона и внутренней схемой. Большинство сигнальных процессоров имеют регуляторы уровня входного и выходного сигналов.

Светодиодный индикатор уровня сигнала на LM3914, имитация лампы 6е5с.

Сейчас стало модным для визуальной индикации уровня сигнала использовать светодиоды и. Не смену стрелочным индикаторам уровня сигнала все чаще приходят световые. Простой аналоговый индикатор уровня сигнала для УНЧ. Работает, если установлен WebMoney Keeper Classic на компьютере!

Cхема пикового индикатора на светодиодах с индикацией тремя цветами. индикатор на светодиодах. Здесь приведена схема для.

Светодиодный индикатор загрузки винчестера

Они предназначались для индикации точной настройки АМ радиоприемника на радиостанцию. Второй целью, о которой в технической среде не принято было говорить, однако, она была главной в капиталистической экономике — было желание всколыхнуть рынок радиоприемников, представив новые аппараты, не только обеспечивающие прием радиостанций, но и оживленные красивым, и доселе невиданным устройством, шевелящимся в зависимости от уровня сигнала принимаемой радиостанции. Это в буквальном смысле оживляло радиоприемники. Именно этим индикатором оснащались все отечественные радиоприемники I и II класса. И коли уж плодотворная дебютная идея выдвинута, а она, по мнению античного Платона, поважнее любой материи, воплощение нашей задумки будет настолько простым и незатейливым, что я даже не стану отвлекать от дел и приглашать уважаемого Оппонента, прописавшегося где-то на очередном форуме. Оппонент: А меня приглашать не надо, я никуда и не уходил. Если бы все было так просто и красиво, китаёзы уже давно бы завалили рынок дешёвыми поделками. Очень сильно сомневаюсь в успехе подобного мероприятия.

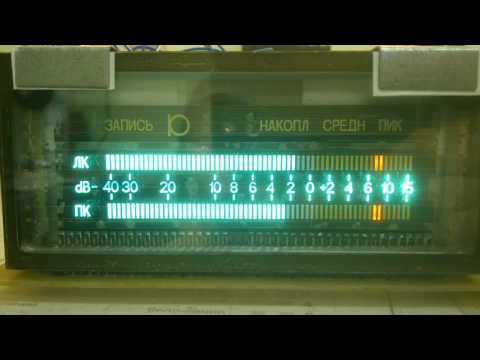

Индикатор Уровня Сигнала

Самодельный блок пиковой индикации стереофонического сигнала своими руками, схема простого пикового индикатора. Пиковые индикаторы аудиосигналов показывают факт превышения уровнемсигнала ЗЧ некоторого предварительно заданного значения. Здесь приводится описание пикового светодиодного индикатора на основе микросхемы CD Отечественным аналогом которой является КТЛ1.

Добро пожаловать, Гость.

Индикатор ограничения аудиосигнала

Правильно настроив диаграмму уровней для пульта и всей системы, вы будете удивлены, насколько чисто, оказывается, они могут звучать. Настройка диаграммы уровней — это процесс установки уровней на каждом этапе прохождения сигнала как в микшерном пульте, так и во всей аудиосистеме для достижения лучшего компромисса между уровнем шумов и искажениями. Цель в том, чтобы каждый элемент аудиосистемы работал на своем оптимальном уровне сигнала. Какой уровень считается оптимальным? Самые громкие пики должны быть на пару dB ниже уровня клипирования на любом этапе, даже после того, как вы примените эквалайзер, или усилите выходной сигнал с компрессора. Таким образом, пики не вызовут искажений, и сигнал будет значительно выше уровня собственного шума пульта.

Трехцветный пиковый индикатор на светодиодах

Изготовляя свой усилитель мною было твердо решено сделать по ячеечному светодиодному индикатору выходной мощности на каждый канал 4 канала. Схем подобных индикаторов полным-полно, нужно только выбрать под свои параметры. На изготовление индикаторов выходной мощности для своего УНЧ я выбрал схему на транзисторах. Вы спросите: а почему не на микросхемах? Из плюсов можно отметить то, что собирая на транзисторах можно максимально гибко отладить схему индикатора под нужные вам параметры, выставить нужный диапазон индикации и плавность реакции как вам нравится, количество ячеек индикации — да хоть сотня, лишь бы терпения хватило на их регулировку.

Cхема пикового индикатора на светодиодах с индикацией тремя цветами. индикатор на светодиодах. Здесь приведена схема для.

Пиковый индикатор мощности УНЧ на светодиодах

Пиковый индикатор на светодиодах

Войти на сайт Логин:. Сделать стартовой Добавить в закладки. Мы рады приветствовать Вас на нашем сайте! Мы уверены, что у нас Вы найдете много полезной информации для себя, читайте, скачивайте, все абсолютно бесплатно и без паролей.

ИНДИКАТОР УРОВНЯ НА СВЕТОДИОДАХ

ВИДЕО ПО ТЕМЕ: Шкальный светодиодный индикатор на микросхемах …

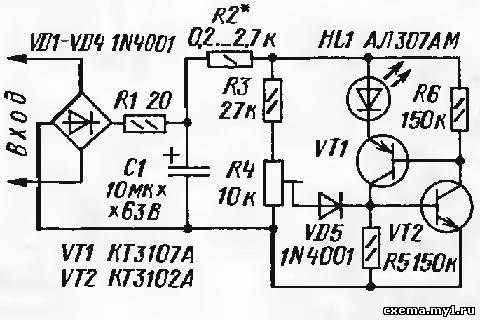

Данное портативное устройство может использоваться для индикации посредством светодиода в тот момент, когда происходит ограничение выходного напряжения, т. Это позволит оператору предотвратить образование жёстких, слышимых искажений при прохождении сигнала по звуковой аппаратуре. Устройство особенно подходит для подачи сигнала о перегрузке входных каскадов микшера, усилителей мощности или группы усилителей музыкальных инструментов. При точной установке подстроечного резистора R5 можно добиться работы светодиода в широком диапазоне размаха входного напряжения, что позволяет работать с аппаратурой различного типа. К сожалению для точной настройки представленной схемы требуются осциллограф и генератор синусоидального сигнала. Само собой разумеется, что устройство может быть встроено в микшер, предварительный усилитель или усилитель мощности, напряжение питания которых лежит в диапазоне В.

Киев, Соломенский 6 окт. Киев, Оболонский 5 окт.

Файл:Радио 1985 г. №07.djvu

Привет друзья! Сегодня расскажу вам про логарифмический индикатор уровня сигнала на LM Подробное описание и работу данной микросхемы я выкладывать не буду, всю эту информацию читайте в паспорте микросхемы. Входной сигнал, поступающий на микросхему LM уже усиленный с акустической системы , поэтому данный индикатор есть индикатор мощности усилителя. Таблица соответствия напряжений и уровня сигнала, загоранию светодиодов:. Так как с выхода усилителя поступает переменный сигнал и в режиме столбик, светодиоды будут неравномерно загораться, выпрямитель исправит это.

Контролировать уровень низкочастотного сигнала желательно на. Любой индикатор уровня характеризуется двумя временными параметрами — временем интеграции и временем обратного, хода. От первого зависит , насколько правильно он будет отображать реальный уровень сигнала в данный момент времени.
