Как устроены пироэлектрические детекторы. Какие материалы используются для их создания. Каковы основные характеристики и параметры пироэлектрических детекторов. Для каких задач они применяются. Какие преимущества и недостатки имеют по сравнению с другими типами детекторов.
Принцип работы пироэлектрического детектора
Пироэлектрический детектор основан на пироэлектрическом эффекте — способности некоторых кристаллических материалов генерировать электрический заряд при изменении их температуры. Как это работает?
- Детектор содержит тонкую пластину пироэлектрического кристалла с электродами на противоположных гранях
- На один из электродов нанесено поглощающее покрытие (обычно черное)
- При попадании излучения на поглощающий слой кристалл нагревается
- Изменение температуры вызывает изменение поляризации кристалла
- На электродах возникает электрический заряд, пропорциональный изменению температуры
- Заряд преобразуется в напряжение с помощью предусилителя
Таким образом, пироэлектрический детектор преобразует изменение падающего излучения в электрический сигнал. Это позволяет регистрировать импульсное и модулированное излучение.
Материалы для пироэлектрических детекторов
Какие материалы используются для создания пироэлектрических детекторов? Наиболее распространены следующие:
- Триглицинсульфат (ТГС) — высокая чувствительность, но низкая температура Кюри (49°C)
- Дейтерированный триглицинсульфат (ДТГС) — улучшенная версия ТГС с температурой Кюри 61°C
- Танталат лития (LiTaO3) — высокая температура Кюри, механическая прочность
- Цирконат-титанат свинца (ЦТС) — высокая чувствительность, доступность
- Ниобат стронция-бария (SBN) — высокий пироэлектрический коэффициент
Выбор материала зависит от требуемых характеристик детектора — чувствительности, быстродействия, рабочего диапазона температур и др.
Основные характеристики пироэлектрических детекторов
Какими ключевыми параметрами характеризуются пироэлектрические детекторы?
- Вольтовая чувствительность — отношение выходного напряжения к падающей мощности излучения (В/Вт)
- Пороговая чувствительность (NEP) — минимальная детектируемая мощность излучения (Вт/√Гц)
- Постоянная времени — время реакции на изменение излучения
- Спектральный диапазон — область длин волн регистрируемого излучения
- Размер чувствительной площадки
- Рабочая температура
- Максимальная измеряемая мощность
Эти характеристики определяют возможности применения детектора для конкретных задач.
Преимущества пироэлектрических детекторов
Какие достоинства имеют пироэлектрические детекторы по сравнению с другими типами?
- Широкий спектральный диапазон (от УФ до дальнего ИК)
- Высокая чувствительность
- Быстрый отклик (единицы микросекунд)
- Работа при комнатной температуре (без охлаждения)
- Относительно низкая стоимость
- Простота конструкции
- Возможность регистрации как импульсного, так и модулированного излучения
Эти преимущества обеспечивают широкое применение пироэлектрических детекторов в различных областях.
Недостатки пироэлектрических детекторов
Какие ограничения присущи пироэлектрическим детекторам?
- Невозможность измерения постоянного излучения
- Чувствительность к колебаниям температуры окружающей среды
- Микрофонный эффект (чувствительность к вибрациям)
- Относительно небольшая площадь чувствительного элемента
- Ограниченный динамический диапазон
Эти недостатки необходимо учитывать при выборе детектора для конкретного применения.
Применение пироэлектрических детекторов
Для каких задач используются пироэлектрические детекторы?
- Измерение энергии и мощности лазерных импульсов
- Регистрация ИК-излучения в спектроскопии

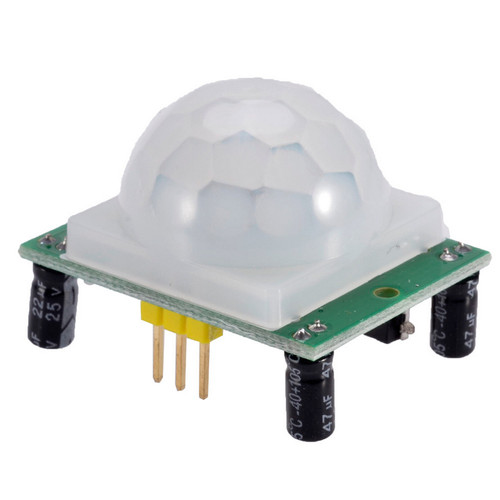

- Датчики движения и присутствия
- Тепловизионные системы
- Газоанализаторы
- Пожарные извещатели
- Измерители теплового излучения
- Системы ночного видения
Широкий спектр применений обусловлен уникальным сочетанием характеристик пироэлектрических детекторов.
Конструкция пироэлектрического детектора
Как устроен типичный пироэлектрический детектор? Основные элементы конструкции:
- Пироэлектрический кристалл (чувствительный элемент)
- Электроды на противоположных гранях кристалла
- Поглощающее покрытие на входном электроде
- Предусилитель (обычно на полевом транзисторе)
- Корпус с окном для пропускания излучения
- Термостабилизирующий элемент (в некоторых моделях)
Такая конструкция обеспечивает эффективное преобразование изменений падающего излучения в электрический сигнал.
Сравнение с другими типами детекторов
Как пироэлектрические детекторы соотносятся с другими типами фотоприемников?
- По сравнению с фотодиодами имеют более широкий спектральный диапазон
- Уступают фотодиодам по быстродействию, но превосходят термопары
- Не требуют охлаждения в отличие от фоторезисторов
- Дешевле, чем охлаждаемые фотоприемники
- Могут работать в более широком диапазоне температур, чем полупроводниковые детекторы
Выбор типа детектора зависит от конкретной задачи и требуемых характеристик.
Перспективы развития пироэлектрических детекторов
Какие направления совершенствования пироэлектрических детекторов наиболее актуальны?
- Разработка новых пироэлектрических материалов с улучшенными характеристиками
- Уменьшение размеров чувствительного элемента
- Создание многоэлементных матричных детекторов
- Интеграция с микроэлектронными схемами обработки сигнала
- Повышение температурной стабильности
- Расширение динамического диапазона
Эти направления позволят расширить возможности применения пироэлектрических детекторов в различных областях.
Пироэлектрический детектор
- Лазерные системы
- Детекторы
Описание
IRDetector 30/(-32) — серия высокочувствительных пироэлектрических детекторов среднего ИК диапазона. Это компактные, лёгкие и недорогие устройства для различных применений. Спектральный диапазон 4 — 22 мкм (2 — 20 мкм). Доступны детекторы двух типов – с аналоговым выходом и внешним питанием и детектор, подключаемый к ПК по шине USB. Для детектора, подключаемого к ПК, созданы специализированное программное обеспечение и библиотека LabVIEW® VI. Они бесплатны и входят в комплект поставки. Два варианта корпуса и набор дополнительных принадлежностей обеспечивают гибкость применения детекторов.
Применения пироэлектрических детекторов:
— детектирование излучения в среднем инфракрасном диапазоне длин волн;
— проведение бесконтактных температурных измерений.
Электрооптические характеристики
| Тип | Мин. | Макс. | Ед. | |
|---|---|---|---|---|
| NEP* Порог обнаружения | -30(U) | 3×10-9 | Вт/√Гц | |
| -32(U) | 7×10-10 | |||
| λ Спектральный диапазон | -30(U) | 4,0 | 22,0 | мкм |
| -32(U) | 2,0 | 20,0 | ||
| SU Вольтовая чувствительность | -30(U) | 1000 | В/Вт | |
| -32(U) | 4000 | |||
| Pmax Измеряемая мощность | -30(U) | 10,2 | мВт | |
| -32(U) | 2,55 | |||
| Δf Полоса пропускания | 460 | Гц | ||
| Fup Граничная частота | 500 | Гц |
Электрические характеристики
Мин. | Макс. | Ед. | |
|---|---|---|---|
| V0 Выходное напряжение* | 0,0 | 10,2 | В |
| Vs Напряжение питания* | 9 | 36 | В |
| Pq Потребляемая мощность | 0,5 | Вт |
Предельно допустимые значения
| Значение | Ед. | |
|---|---|---|
| Eth Порог разрушения | 0,5(2) | Дж/см2 |
| Pa Средняя мощность излучения | 0,3(2) | Вт |
| Pth Средняя плотность мощности излучения | 50(3) | МВт/см2 |
| Top Рабочая температура | 0. ..+50 | °C |
| Ts Температура хранения | -40…+85 | °C |
| VSmax Напряжение питания | 40 | В |
Дополнительные материалы
Техническая спецификация на серию высокочувствительных пироэлектрических детекторов открыть файл.
Техническая документация
Калиброванные детекторы мощности лазера для высокоточных измерений
КАЛИБРИРОВАННЫЕ ДЕТЕКТОРЫ ЭНЕРГИИ ЛАЗЕРНОГО ИЗЛУЧЕНИЯ
Правильный детектор мощности во многом зависит от характеристик лазера и требований измерения. Продолжайте читать ниже, чтобы узнать больше о наших современных технологиях.
ТЕРМОФИЛЬНЫЕ ДЕТЕКТОРЫ МОЩНОСТИ
Термобатарея — это просто набор термопар, соединенных последовательно и близко друг к другу.
Чаще всего применяется напряжение для охлаждения одной стороны термобатареи и всего, к чему она прикреплена.
Однако термобатареи для измерения мощности лазера используются противоположным образом. То есть разница температур используется для создания напряжения. С одной стороны материал нагревается лазером (или любым другим источником излучения), с другой стороны находится радиатор. Энергия лазера, поглощаемая материалом, преобразуется в тепло.
Когда горячий поглотитель находится на одной поверхности, а холодный радиатор — на другой, возникает разница температур на термоэлектрическом устройстве, когда тепло течет через него. Эта разница температур заставляет термобатарею генерировать напряжение. Это напряжение пропорционально разнице температур, которая, в свою очередь, пропорциональна мощности лазера.
Мы в Gentec-EO тщательно проектируем и производим термобатареи для наших детекторов мощности лазера, чтобы обеспечить наилучшие характеристики для вашего приложения.
Наши продукты серии UP основаны на технологии термобатареи.
ПРОСМОТРЕТЬ ТЕРМОФИЛЬНЫЕ ДЕТЕКТОРЫ
ФОТОДИОДНЫЕ ДЕТЕКТОРЫ МОЩНОСТИ
Фотодиоды — это устройства из полупроводниковых материалов, которые преобразуют свет в электрический ток. Поскольку ток генерируется электронно-дырочными парами в p-n-переходе полупроводника, чувствительность этого устройства зависит от ширины запрещенной зоны материала и сильно зависит от длины волны.
Спектральная характеристика фотодиодов, сильно зависящая от длины волны, может быть как преимуществом, так и недостатком. Спектральный отклик таких детекторов действует как естественный фильтр, блокирующий шум от других источников, но это также означает, что для измерения разных источников света необходимо использовать разные детекторы.
По сравнению с термобатареями фотодиоды работают быстрее не подвержены колебаниям температуры и имеют более низкий уровень шума. С другой стороны, ивысокая чувствительность делает их восприимчивыми к шуму от окружающего света.
В наших продуктах серии PH используется фотодиодная технология.
ПОСМОТРЕТЬ ВСЕ НАШИ ФОТОДЕТЕКТОРЫ
ПИРОЭЛЕКТРИЧЕСКИЕ ДЕТЕКТОРЫ МОЩНОСТИ
Пироэлектрические детекторы действуют как источник электрического тока при изменении температуры. Благодаря светопоглощающему материалу на передней панели пироэлектрического устройства и радиатору на задней стороне, изменения температуры, например, создаваемые падающим световым импульсом, могут быть преобразованы в измерение энергии или мощности.
Чтобы измерить мощность с помощью пироэлектрического детектора, сигнал должен быть прерван на определенной частоте, чтобы прибор мог преобразовать обнаруженные им изменения в показания мощности.
Пироэлектрические детекторы мощности Gentec-EO обладают низким уровнем шума фотодетекторов, но большой полосой пропускания пироэлектрических датчиков.
Наша конструкция включает изоляционную трубку для устранения колебаний мощности, вызванных турбулентностью воздуха, мы рекомендуем использовать наши стойки Delrin для устранения шума от вибраций.
ПРОСМОТРЕТЬ СЕРИЮ UM-B
ДЕТЕКТОРЫ МОЩНОСТИ ИНТЕГРИРУЮЩИХ СФЕР
Детектор интегрирующей сферы состоит из двух элементов. Сначала свет попадает в полую сферу через небольшое отверстие и рассеивается внутри сферы с множественными отражениями от внутреннего покрытия сферы. Затем небольшая равномерно освещенная диафрагма в другом месте сферы отбирает часть этого рассеянного света и направляет ее на датчик.
По сути, интегрирующие сферы действуют как ослабители, позволяя использовать более мелкие и быстрые детекторы. Детекторы энергии интегрирующей сферы имеют множество преимуществ: быстрый отклик, высокую чувствительность, превосходную пространственную однородность.
В настоящее время мы предлагаем только одну модель детекторов мощности интегрирующей сферы, но, как и в случае со всеми другими нашими линейками продуктов, мы всегда готовы работать с вами над созданием индивидуального продукта, который будет идеально соответствовать вашим потребностям в измерениях.
ПРОСМОТРЕТЬ ПРОДУКТ
ВОДНЫЕ КАЛОРИМЕТРЫ ДЛЯ БОЛЬШОЙ МОЩНОСТИ
Для приложений с высокой и очень высокой мощностью мы разработали новую технологию, основанную на калориметрии воды.
В детекторах высокой мощности, таких как наша серия HP, после того, как оптическая мощность лазера попадает на поглотитель детектора, тепло, поглощаемое тепловой массой, передается охлаждающей воде в охлаждающем контуре. Вместо анализа электрического выхода диска термобатареи наши высокомощные детекторы измеряют расход и изменение температуры охлаждающей воды.
Измеренный расход и разница температур воды используются для определения входной оптической мощности лазера.
Одним из самых больших преимуществ калориметрических детекторов являются надежность и высокая эффективность охлаждения. Эти детекторы также измеряют параметры охлаждающей воды и, таким образом, обеспечивают более безопасную работу.
ПРОСМОТРЕТЬ НАШИ ПРОДУКТЫ ВЫСОКОЙ МОЩНОСТИ
ПОЗВОЛЬТЕ НАМ ПОРЕКОМЕНДОВАТЬ СОВМЕСТИМЫЙ ДЕТЕКТОР МОЩНОСТИ
Наш поисковик продуктов спросит у вас 3 простых вопроса о вашем лазере и сразу сообщит вам, какие детекторы лазерной мощности подходят вам лучше всего.
ИСПОЛЬЗОВАТЬ ПОИСКОВИК ПРОДУКТОВ
Пироэлектрический детектор | Знания о разделении датчиков
Как работает пироэлектрический детектор?
Пироэлектрические кристаллы имеют редкую асимметрию из-за их единственной полярной оси. Это приводит к изменению их поляризации с температурой. Этот так называемый пироэлектрический эффект используется в сенсорной технике. Для этого тонкий пироэлектрический кристалл покрывают перпендикулярно полярной оси электродами. На верхний электрод кристалла нанесен поглощающий слой (черный слой). При взаимодействии этого слоя с инфракрасным излучением пироэлектрический слой нагревается и возникает поверхностный заряд. Если излучение выключается, возникает заряд противоположной полярности. Однако заряд очень низкий. Прежде чем конечное внутреннее сопротивление кристалла сможет уравнять заряды, полевые транзисторы с чрезвычайно низким уровнем шума и малым током утечки (JFET) или операционный усилитель (OpAmp) преобразуют заряды в сигнальное напряжение.
Термобатареи тоже относятся к группе тепловых извещателей, однако их измерительный эффект менее значителен. В то время как пироэлектрические инфракрасные извещатели показывают хорошее соотношение сигнал/шум вплоть до частот модуляции 4 кГц, т.е. в FTIR-спектрометрах термобатареи дают хорошие результаты только до частот модуляции определенных герц.
Эксперимент: пироэлектрический эффект
Изменение температуры кристаллического материала танталата лития (LiTaO3) изменяет его поляризацию. Когда кристалл нагревается и охлаждается, создается поверхностный заряд противоположной полярности. Эти заряды выравниваются через видимые искры между верхней и нижней поверхностями.
Der Pyroelektrische Effekt – mit einem schwarz beschichteten LiTaO3 Kristall
Для воспроизведения видео требуется ваше согласие на установку файлов cookie YouTube, которые являются рекламными файлами cookie.
Пироэлектрический детектор со встроенным светоделителем от InfraTec
В дополнение к пироэлектрическому кристаллу пироэлектрический инфракрасный детектор от InfraTec содержит оптические и микромеханические компоненты.
Двухканальные и четырехканальные пироэлектрические детекторы со встроенным светоделителем и встроенным КМОП-усилителем представляют собой микросистемы, состоящие из компонентов, функционирующих в термическом, электронном и оптическом отношении.
Поскольку пироэлектричество является характеристикой подгруппы пьезоэлектрических кристаллов, пироэлектрический детектор реагирует на воздушные и твердые звуки. Этот эффект часто называют микрофонным. Однако запатентованное InfraTec крепление пироэлектрического чипа резко снижает эти негативные эффекты для пироэлектрических детекторов, так что во многих случаях эти негативные эффекты находятся на уровне величины другого напряжения помех или собственных шумов только инфракрасного детектора.
Детектор Поиск
InfraTec предлагает пять различных групп продуктов, включая около 50 стандартных пироэлектрических детекторов. Выберите подходящие инфракрасные детекторы с помощью нашего подробного поиска детекторов.
Обзор всех стандартных инфракрасных детекторов
Пироэлектрические детекторы, пояснения в энциклопедии RP Photonics; сегнетоэлектрический кристалл, спектральная характеристика, активная площадь, длительность импульса, чувствительность и динамический диапазон, полоса пропускания, микрофонность
Пироэлектрические датчики — это датчики света, основанные на пироэлектрическом эффекте.
Они широко используются для обнаружения лазерных импульсов (а не непрерывного света), часто в инфракрасной области спектра и с возможностью очень широкого спектрального отклика.
Пироэлектрические детекторы используются в качестве центральных частей многих измерителей оптической энергии и обычно работают при комнатной температуре (т. Е. Без охлаждения).
По сравнению со счетчиками электроэнергии на основе фотодиодов они могут иметь гораздо более широкую спектральную характеристику.
Существуют различные другие применения пироэлектрических датчиков, например, обнаружение пожара, спутниковое инфракрасное обнаружение и обнаружение людей по их инфракрасному излучению ( детекторы движения ).
Принцип работы
Рисунок 1: Пироэлектрические детекторы. Источник: Excelitas Technologies Сначала рассмотрим основной принцип работы.
Пироэлектрический детектор содержит кусок сегнетоэлектрического кристаллического материала с электродами с двух сторон — по сути, это конденсатор.
Один из таких электродов имеет черное покрытие (или обработанную поглощающую металлическую поверхность), на которую воздействует падающее излучение.
Падающий свет поглощается покрытием и, таким образом, также вызывает некоторый нагрев кристалла, поскольку тепло передается через электрод в кристалл.
В результате кристалл производит некоторое пироэлектрическое напряжение; можно электронным способом определить это напряжение или, альтернативно, ток, когда напряжение поддерживается постоянным.
При постоянной оптической мощности этот пироэлектрический сигнал в конечном итоге исчезнет; поэтому устройство не подходит для измерения интенсивности непрерывного излучения.
Вместо этого такой детектор обычно используется со световыми импульсами; в этом случае получается биполярная импульсная структура, где сначала получают напряжение в одном направлении, а после импульса напряжение в противоположном направлении.
По этому принципу действия пироэлектрические извещатели относятся к тепловым извещателям: они реагируют не непосредственно на излучение, а только на выделяемое тепло.
В простом объяснении извещатель был бы относительно чувствителен к колебаниям температуры окружающей среды. Поэтому часто используют дополнительный компенсирующий кристалл, который подвергается практически тем же температурным колебаниям, но не падающему свету. Взяв разность сигналов обоих кристаллов, можно эффективно снизить чувствительность к изменениям внешней температуры.
Пироэлектрические заряды обычно обнаруживаются с помощью операционного усилителя (OpAmp) на основе полевых транзисторов (JFET) с очень низким током утечки.
Сегнетоэлектрические кристаллические материалы
Только небольшая группа кристаллов обладает достаточно низкой кристаллической симметрией (например, моноклинной) для проявления сегнетоэлектрических свойств и пироэлектрического эффекта. Они имеют электрическую поляризацию, которая зависит от температуры и, таким образом, приводит к пироэлектрическим зарядам при изменении температуры.
Особенно высокая чувствительность достигается при использовании триглицинсульфата (TGS, (NH 2 CH 2 COOH) 3 ·H 2 SO 4 ).
Однако этот материал имеет довольно низкую температуру Кюри — 49 °C; выше этой температуры сегнетоэлектрические свойства исчезают.
Несколько более высокая температура Кюри 61 °C получена для модифицированной формы этого материала, дейтерированного триглицинсульфата (ДТГС).
Оба материала, однако, неприемлемы для применений, где нельзя гарантировать, что температура всегда остается достаточно ниже температуры Кюри.
Обратите также внимание на то, что пироэлектрический отклик значительно увеличивается сразу после температуры Кюри, что влияет на калибровку.
Кроме того, существует риск деполирования при более высоких температурах.
Кроме того, TGS и DTGS водорастворимы, гигроскопичны и хрупки, поэтому не подходят для надежных счетчиков оптической энергии.
Другими сегнетоэлектрическими материалами, принадлежащими к группе перовскитов, являются титанат цирконата свинца (PZT, PbZrTiO 3 ) и титанат свинца (PT, PbTiO 3 ).
Их необходимо использовать в керамической форме (например, в виде осажденных тонких пленок), поскольку большие кристаллы трудно изготовить; дополнительные легирующие примеси необходимы для стабильности при комнатной температуре.
Эти материалы можно производить с относительно низкой стоимостью, и они намного прочнее, чем TGS.
Материалом с очень высокой температурой Кюри и общей высокой прочностью является танталат лития (LiTaO 3 ), который поэтому часто используется, несмотря на более низкий пироэлектрический отклик.
Рабочие параметры
Спектральный отклик
Как обычно для тепловых детекторов, спектральный отклик может быть очень широким; требуется только достаточно широкополосное поглощение.
Пироэлектрический датчик может быть оснащен инфракрасным фильтром, который пропускает только свет в определенном диапазоне длин волн.
Активная область
Активная область обычно представляет собой круглый диск или прямоугольную область диаметром от нескольких миллиметров до нескольких десятков миллиметров. Ориентировочно детекторы для более высоких энергий импульса имеют большую активную площадь.
Поверхностная отражательная способность
В принципе, пироэлектрический детектор должен идеально поглощать весь падающий свет, чтобы иметь максимально возможную чувствительность.
Однако для быстрого отклика желательно использовать тонкое поглощающее покрытие, которое находится на отражающем металлическом электроде, или просто металлический электрод с обработанной структурой поверхности для усиления поглощения.
Следовательно, на практике может иметь место значительная отражательная способность (порядка 50%).
Максимальная длительность импульса
Для правильной работы такого детектора входные импульсы должны быть достаточно короткими. Максимально допустимая ширина импульса существенно различается в разных моделях; например, это может быть несколько десятков микросекунд. Импульсы лазера с модуляцией добротности всегда достаточно короткие.
Чувствительность и динамический диапазон
Пироэлектрические детекторы обычно используются для обнаружения импульсов с энергией импульса в области наноджоуля или микроджоуля.
Самые чувствительные устройства имеют минимальный уровень шума значительно ниже 100 пДж, так что даже энергия импульса в несколько наноджоулей может быть измерена с достаточной точностью.
В то же время могут быть разрешены импульсы с энергией до 10 мкДж, так что эффективный динамический диапазон составляет, например, 40 дБ для измерения энергии.
Другие устройства оптимизированы для гораздо более высоких энергий импульса, например, несколько джоулей, но имеют более высокий уровень шума, что позволяет измерять энергию импульса до десятков микроджоулей вместо наноджоулей.
Обратите внимание, что может существовать дополнительное ограничение допустимой средней мощности. Это означает, что для максимально возможной частоты следования импульсов необходимо ограничивать энергию импульса, иначе будет слишком сильный нагрев сенсора.
Ширина полосы обнаружения
Типичная полоса обнаружения пироэлектрического детектора составляет несколько килогерц, а иногда даже десятки килогерц.
Это довольно быстро по сравнению со многими другими тепловыми детекторами, такими как термопары и термобатареи, и возможно из-за небольшой тепловой емкости компактного кристалла детектора.
(Электрическая емкость, в принципе, также может быть ограничивающим фактором, но обычно существенное значение имеет время тепловой релаксации.)
Для особо быстрого отклика можно использовать тонкие металлические электроды с обработанной поглощающей поверхностью, минимизирующие теплоемкость.
Поставщики часто указывают вместо истинной полосы пропускания максимально допустимую частоту повторения импульсов, при которой можно измерить энергию каждого импульса. На самом деле это количество, которое наиболее актуально для пользователей. Такой детектор можно использовать, например, для контроля флуктуаций энергии импульса лазера с модуляцией добротности. Для измерения только средней энергии импульса можно просто использовать медленный тепловой детектор, который выдает среднюю мощность, и разделить ее на частоту повторения импульсов.
Частота повторения импульсов лазера с синхронизацией мод слишком высока; здесь пришлось бы использовать фотодиод.
Реакция на звук (микрофония)
Все пироэлектрические кристаллические материалы также являются пьезоэлектрическими.
Следовательно, пироэлектрический детектор также будет реагировать на входящие звуковые волны, то есть он действует как микрофон, что обычно нежелательно.
Такая микрофония может быть подавлена, например. при правильном монтаже и экранировании кристалла.
Поставщики
В Руководстве покупателя RP Photonics указаны 10 поставщиков пироэлектрических детекторов. Среди них:
Gentec Electro-Optics
Gentec Electro-Optics предлагает выбор пироэлектрических измерительных головок для измерения высокоэнергетических лазерных импульсов с энергией до 3,9 Дж, а также различные совместимые дисплеи и интерфейсы для ПК. Существуют также пироэлектрические детекторы мощности. Также доступны дискретные пироэлектрические тепловые детекторы.
AMS Technologies
AMS Technologies предлагает широкий выбор цифровых и аналоговых пироэлектрических ИК-детекторов (PIR) в конфигурациях с одним, двумя и четырьмя элементами, идеально подходящих для обнаружения движения или газа во многих областях применения:
- одноэлементные ИК-датчики в металлическом корпусе ТО-5, аналоговые или цифровые, одно- или двухканальные, с термокомпенсацией, для обнаружения газа
- двухэлементные ИК-датчики в ТО-5, низкопрофильные ТО-39 или Корпуса LCC SMD, аналоговые или цифровые, для устройств обнаружения движения горизонтального монтажа, а также для больших расстояний
- четырехэлементные ИК-детекторы в металлическом корпусе TO-5, аналоговые или цифровые, с одним или двумя выходами, для потолочного монтажа на короткие и средние расстояния — и дальние датчики движения
- маломощные цифровые двух- и четырехэлементные ИК-детекторы в корпусах TO-5 или LCC SMD, для ближнего, среднего и дальнего обнаружения движения с батарейным питанием
Вопросы и комментарии пользователей
Здесь вы можете задать вопросы и комментарии.
Если они будут приняты автором, они появятся над этим абзацем вместе с ответом автора. Автор принимает решение о принятии на основе определенных критериев. По существу, вопрос должен представлять достаточно широкий интерес.
Пожалуйста, не вводите здесь личные данные; в противном случае мы бы удалили его в ближайшее время. (См. также нашу декларацию о конфиденциальности.) Если вы хотите получить личную обратную связь или консультацию от автора, свяжитесь с ним, например. по электронной почте.
Ваш вопрос или комментарий:
Проверка на спам:
(Пожалуйста, введите сумму тринадцати и трех в виде цифр!)
Отправляя информацию, вы даете свое согласие на возможную публикацию ваших материалов на нашем веб-сайте в соответствии с нашими правилами. (Если вы позже отзовете свое согласие, мы удалим эти материалы.) Поскольку ваши материалы сначала просматриваются автором, они могут быть опубликованы с некоторой задержкой.
См. также: счетчики оптической энергии, тепловые датчики
и другие статьи в категориях фотонные устройства, обнаружение и характеристика света
Если вы хотите разместить ссылку на эту статью на каком-либо другом ресурсе (например, на своем сайте, в социальных сетях, на дискуссионном форуме, в Википедии), вы можете получить необходимые код здесь.
