Пирометры для измерения температуры: виды, характеристики и применение

Что такое пирометр и как он работает. Какие бывают виды пирометров. Для чего используются пирометры в промышленности и быту. Как правильно выбрать пирометр для конкретных задач. На что обратить внимание при покупке пирометра.

Что такое пирометр и принцип его работы

Пирометр — это прибор для бесконтактного измерения температуры объектов. Он позволяет определить температуру поверхности на расстоянии, не соприкасаясь с ней. Как работает пирометр?

Принцип действия пирометра основан на измерении мощности теплового излучения объекта в инфракрасном диапазоне. Любое нагретое тело излучает электромагнитные волны, интенсивность которых зависит от температуры. Пирометр улавливает это излучение с помощью специального датчика и преобразует его в показания температуры.

Основные компоненты пирометра:

• Оптическая система для фокусировки излучения
• Инфракрасный датчик
• Электронный блок обработки сигнала
• Дисплей для отображения результатов

Благодаря бесконтактному принципу измерения, пирометры позволяют определять температуру движущихся, труднодоступных и опасных объектов на значительном расстоянии.

Виды пирометров и их особенности

Существует несколько основных видов пирометров, различающихся по конструкции и принципу действия:

Оптические пирометры

Работают путем сравнения яркости нагретого тела с яркостью эталонной нити накаливания. Оператор вручную устанавливает яркость нити равной яркости объекта. Применяются для измерения высоких температур.

Радиационные пирометры

Измеряют интегральную мощность теплового излучения во всем спектре. Подходят для широкого диапазона температур. Просты по конструкции, но чувствительны к изменениям коэффициента излучения.

Спектральные пирометры

Определяют температуру по интенсивности излучения в узком спектральном диапазоне. Менее зависимы от свойств поверхности. Бывают одноцветные и двухцветные.

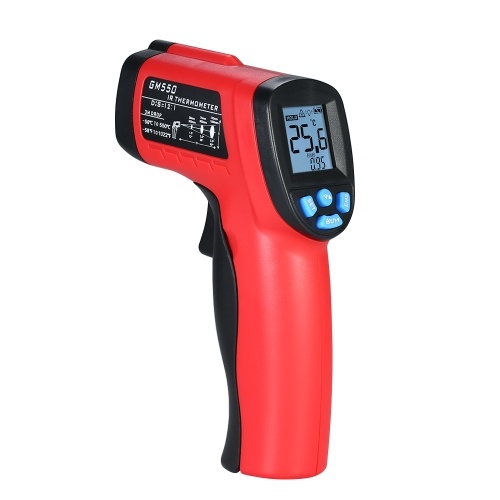

Инфракрасные пирометры

Наиболее распространенный тип. Измеряют мощность ИК-излучения с помощью термоэлектрических или фотоэлектрических приемников. Компактны и удобны в использовании.

Области применения пирометров

Пирометры нашли широкое применение во многих сферах промышленности и быта благодаря возможности бесконтактного измерения температуры. Где используются пирометры?

Промышленное производство

• Контроль температуры в металлургии и литейном производстве
• Мониторинг технологических процессов в химической промышленности
• Диагностика оборудования и электрических систем
• Контроль качества в пищевой промышленности

Строительство и энергетика

• Проверка теплоизоляции зданий
• Выявление утечек тепла
• Контроль работы систем отопления и вентиляции
• Диагностика электрооборудования

Научные исследования

• Измерение температуры в лабораторных экспериментах
• Изучение тепловых процессов
• Астрономические наблюдения

Медицина

• Измерение температуры тела пациентов
• Диагностика воспалительных процессов

Бытовое применение

• Кулинария (контроль температуры приготовления блюд)
• Проверка работы бытовой техники
• Поиск утечек тепла в доме

Ключевые характеристики пирометров

При выборе пирометра важно учитывать его основные технические характеристики. На что обратить внимание?

Диапазон измеряемых температур

Определяет минимальную и максимальную температуру, которую способен измерить прибор. Диапазон может составлять от -50°C до +3000°C и выше в зависимости от модели.

Погрешность измерений

Показывает точность определения температуры. Обычно выражается в процентах или градусах. Типичная погрешность бытовых моделей ±1-2%, профессиональных ±0,5-1%.

Оптическое разрешение

Характеризует соотношение расстояния до объекта и диаметра измеряемого пятна. Например, разрешение 30:1 означает, что на расстоянии 30 см диаметр пятна составит 1 см.

Время отклика

Показывает, как быстро прибор реагирует на изменение температуры. Может составлять от нескольких миллисекунд до секунд.

Спектральный диапазон

Определяет, в каком диапазоне длин волн работает пирометр. Влияет на точность измерений для разных материалов.

Как правильно выбрать пирометр

Выбор подходящего пирометра зависит от конкретных задач и условий применения. На что стоит обратить внимание при покупке?

Определите диапазон измеряемых температур

Выбирайте прибор с запасом по диапазону. Например, если максимальная измеряемая температура 500°C, лучше взять модель с верхним пределом 600-700°C.

Учитывайте расстояние до объекта

Чем больше расстояние, тем выше должно быть оптическое разрешение пирометра. Для точечных измерений на большом расстоянии выбирайте модели с разрешением 50:1 и выше.

Оцените требуемую точность

Для бытовых задач обычно достаточно погрешности ±1-2%. В промышленности может потребоваться точность ±0,5% и выше.

Проверьте наличие дополнительных функций

• Лазерный указатель для точного наведения
• Регулировка коэффициента излучения
• Память для хранения результатов
• Подключение к компьютеру

Оцените условия эксплуатации

Для работы в сложных условиях выбирайте модели с защитой от пыли и влаги, ударопрочным корпусом.

Преимущества и недостатки пирометров

Как и любой измерительный прибор, пирометры имеют свои сильные и слабые стороны. Каковы основные плюсы и минусы пирометров?

Преимущества:

• Бесконтактное измерение температуры на расстоянии
• Возможность измерения температуры движущихся объектов
• Высокая скорость измерений
• Измерение температуры труднодоступных и опасных объектов
• Отсутствие влияния на температурный режим объекта

Недостатки:

• Зависимость точности от коэффициента излучения поверхности
• Влияние загрязнений и препятствий на пути луча
• Сложность измерения температуры через стекло и прозрачные материалы
• Невозможность измерения температуры внутри объекта

Правила эксплуатации и обслуживания пирометров

Для обеспечения точности измерений и долгой службы пирометра важно соблюдать правила его использования и ухода. Какие основные рекомендации следует учитывать?

Подготовка к измерениям

• Очистите линзу прибора от загрязнений
• Дайте пирометру адаптироваться к температуре окружающей среды
• Настройте коэффициент излучения в соответствии с материалом объекта

Проведение измерений

• Держите пирометр перпендикулярно поверхности объекта
• Соблюдайте рекомендованное расстояние до объекта
• Избегайте измерений через стекло и прозрачные материалы
• Учитывайте влияние окружающих источников тепла

Хранение и обслуживание

• Храните прибор в чистом сухом месте
• Регулярно очищайте линзу и корпус
• Проводите калибровку согласно инструкции производителя
• Своевременно заменяйте элементы питания

Соблюдение этих простых правил поможет обеспечить точность измерений и продлить срок службы пирометра.

Пирометры

 Пирометры Инфракрасные термометры (пирометры) предназначены для бесконтактного дистанционного измерения температуры поверхности любых объектов. Пирометры также используются для регистрации быстро изменяющейся температуры благодаря своей низкой инерционности. Большинство традиционных контактных измерителей (термопары, терморезисторы) требуют некоторого времени для собственного нагрева. ИК термометры могут служить теплолокатором для определения областей перегрева в производственных процессах. Благодаря отсутствию влияния на измеряемый объект, термометры позволяют измерять температуру небольших объектов с низкой теплопроводностью и малой теплоемкостью, не нарушая их тепловой режим. Точность бесконтактного измерения температуры существенно зависит от: излучательных характеристик объекта (коэффициента эмиссии) и соотношения размера измеряемого объекта, расстояния до него и относительного фокуса оптической системы (эта величина – обратная хорошо известному из фотографии относительному отверстию объектива). Идеальным объектом измерения с максимальным коэффициентом эмиссии 1,0 является т.н. абсолютно черное тело, которое только испускает собственное тепловое излучение, но не отражает и не пропускает постороннее маскирующее излучение. Большинство органических веществ (в т.ч., пищевые продукты), бетон, асфальт, резина, бумага, древесина имеют коэффициент эмиссии около 0,95 (который мало зависит от длины волны излучения) и являются наилучшими материалами для бесконтактного измерения температуры. Окисленные металлы, особенно темные, также имеют высокий коэффициент эмиссии, но отполированные металлы могут иметь коэффициент эмиссии на порядок меньше – около 0,1. Неточное определение малых коэффициентов эмиссии приводит к недопустимо большой погрешности измерения. Самым непригодным объектом является зеркало: его собственное тепловое излучение может быть существенно меньше постороннего отраженного излучения. Поэтому в процессе измерения температуры таких объектов приходится использовать специальные самоклеящиеся пленки или антибликовый спрей. Кроме этого, объект измерения необходимо защищать от мощного постороннего излучения: фронтального и бокового – для исключения его отражения, и контрового – для исключения его пропускания в сторону объектива термометра. Следует помнить, что некоторые совершенно непрозрачные для глаза материалы (эбонит, текстолит и т.п.) обладают хорошей прозрачностью в ИК-диапазоне термометра. Очевидно, что следует всячески избегать пыли, пара и т.п. загрязнителей воздуха на пути луча. При повышенной концентрации в воздухе посторонних газов следует учитывать и то обстоятельство, что ИК-термометр работает на длинах волн, соответствующих наибольшей прозрачности атмосферы, тогда как некоторые газы могут обладать существенным поглощением в этом диапазоне. При работе с постоянными объектами измерения наилучшим методом определения их коэффициента эмиссии является контрольное контактное измерение температуры с помощью термопары, входящей в комплект инфракрасного термометра. Относительный фокус оптической системы – это отношение ее фокусного расстояния к диаметру объектива. И, с другой стороны, это отношение расстояния до объекта к его минимальному размеру. При фокусе 10:1 на расстоянии в 100 см объект должен быть не менее 10 см, чтобы в поле зрения оптической системы не попали другие излучающие объекты, в т.ч., и очень удаленные, но яркие. Меньшее значение фокуса означает большую светосилу и, следовательно, меньшую погрешность работы детектора, особенно при измерении низких температур. Поэтому при работе с большими объектами на небольшом расстоянии следует выбирать модели с фокусом от 6:1 до 12:1. Для измерения температуры относительно малых объектов с большого расстояния рекомендуется использовать менее светосильные модели testo с фокусом от 30:1 до 75:1. Следует учитывать, что двухлучевой лазерный целеуказатель, показывающий границы исследуемой области, наиболее корректно работает на расстоянии в 1 м.   Пирометр Trotec TP7 предназначен для бесконтактного измерения температуры поверхности с помощью инфракрасного датчика. Для определения измеряемого пятна в устройство интегрирована многофункциональная лазерная указка. Благодаря широкому диапазону измерения от -50°C до +1000°C и принципу бесконтактного измерения, прибор TP7 идеально подходит для измерений температуры в труднодоступных, горячих, подвижных или просто опасных местах измерения. Как и следовало ожидать от профессионального ИК-термометра, TP7 оснащен разнообразными функциями, например, он позволяет регулировать коэффициент излучения в зависимости от материала, указывать максимальное значение или выполнять непрерывные измерения. Подробнее… Профессиональный пирометр TP10 предназначен для бесконтактного измерения температуры поверхности с помощью инфракрасного датчика. Высокое оптическое разрешение позволяет пирометру Trotec TP10 точно измерять температуру поверхности даже на очень маленьких компонентах и удаленных объектах. Встроенная функция регистрации данных позволяет сохранить до 30 точек измерения. Во время каждого измерения максимальное, минимальное, среднее и дифференциальное значение автоматически определяются и отображаются в дополнение к текущему измеренному значению. Для непрерывного измерения TP10 может быть дополнительно закреплен на штативе. В TP10 реализована инновационная многоточечная лазерная технология. Вместо того, чтобы просто указывать на цель измерения с помощью одного лазера или выделять размер пятна измерения с помощью двойного лазера, многоточечный лазер позволяет захватывать объект измерения легко и точно. В то время как один нацеливающий лазер в центре указывает точку прицеливания, еще восемь лазеров показывают граничные точки, окружающие пятно измерения, что позволяет проводить точные измерения за минимальное время. Подробнее… Пирометр Trotec BP5F предназначен для измерения температуры продуктов питания с помощью инфракрасного датчика или температурного щупа в соответствии со стандартом HACCP (Hazard Analysis and Critical Control Points). В соответствии с Директивой HACCP соблюдение диапазона температуры ниже 4°C и выше 60°C является в случае продуктов питания важным инструментом для предотвращения возникновения и распространения вредных для здоровья микроорганизмов. А температуры между 4°C и 60°C могут быть благоприятными для микроорганизмов. Для быстрого показа соблюдения или несоблюдения этих температурных пределов термометр для продуктов питания Trotec BP5F, наряду с цифровым индикатором температуры, имеет три светодиода, которые сигнализируют пользователю соответствующий диапазон температуры. Подробнее… Пирометр Trotec BP17 предназначен для бесконтактного измерения температуры поверхности с помощью инфракрасного датчика, который позволяет измерять температуру в широком диапазоне от -50°C до +380°C. Прибор оснащен лазерным целеуказателем, который указывает центр измеряемого пятна поверхности (оптическое разрешение 10:1). Большой дисплей с подсветкой гарантирует превосходный обзор измеренных значений даже при плохом освещении, а современный эргономичный дизайн с удобной рукояткой обеспечивает удобное управление. Когда устройство не используется, оно автоматически отключается, таким образом, снижает и так низкое энергопотребление. С помощью удобной сумки на ремне можно удобно носить пирометр и всегда иметь его под рукой. Подробнее… Пирометр Trotec BP21 предназначен для бесконтактного измерения температуры поверхности с помощью инфракрасного датчика. Для точного определения диаметра измеряемого пятна в устройство интегрирована подключаемая двойная лазерная указка. Дополнительно можно настроить эмиссионную способность измеряемого материала, что приведет к получению более точного результата измерения. Кроме того, устройство имеет функцию сигнализации. При превышении или недостижении заданных значений устройство выдает акустический сигнал. Кроме того, устройство показывает, по выбору, максимальное или минимальное измеренное значение. Подробнее… Пирометр Trotec BP25 предназначен для бесконтактного измерения температуру поверхности, а также температуру и влажность воздуха с помощью инфракрасного датчика и датчика влажности. Для определения диаметра измеряемого пятна в устройство интегрирован двойной лазер. На основании этих значений определяется точка росы. Если температура в каком-либо месте помещения находится в точке росы или ниже ее, то там из воздуха конденсируется влажность. Результатом может стать образование плесени. Подробнее… Пирометр Testo 810 — 2-канальный прибор с ИК термометром, лазерным целеуказателем и встроенным NTC термометром воздуха, позволяющий быстро с высокой точностью осуществить дистанционное измерение температуры любой поверхности с одновременным измерением температуры окружающей среды. Прибор имеет широкий диапазон измеряемых при помощи инфракрасного зонда температур, лежащий в пределах от -30°C до +300°C. Что касается NTC-датчика для измерения температуры воздуха, то он работает при температуре от -10°C до +50°C. Погрешность измерений Testo 810 составляет ± 2°C или ±2% от измеренных значений. При этом за фактическую погрешность принимается большее из двух значений. Погрешность NTC-датчика составляет ±0,5°C. Разрешение прибора составляет 0,1°C. Подробнее… Легкий и компактный инфракрасный пирометр Testo 831 предназначен для бесконтактного измерения температуры объектов в самых различных сферах человеческой деятельности, от бытового применения до промышленного использования. С его помощью можно контролировать качество поступающих продуктов, производить диагностику электрического и механического оборудования, измерять температуру материалов и многое другое. Температура поверхности измеряется в инфракрасном диапазоне, а при помощи проникающего зонда можно измерить температуру контактным способом. Рабочий диапазон пирометра testo 831 лежит в пределах от -30°С до +210°С, при этом инфракрасное разрешение составляет 0,1°С. Прибор имеет прекрасное оптическое разрешение – 30:1, что позволяет измерять с высокой точностью даже самые небольшие объекты на значительном удалении. Подробнее. .. Универсальный пищевой термометр Testo 104-IR позволяет проводить измерения температуры продуктов в диапазоне от -50 до +250°С. Данный аппарат обладает высокой достоверностью показаний, его погрешность составляет ±1.0°C. Термометр Testo 104-IR гигиеничен, безопасен и будет незаменим при контроле рабочего процесса на пищевом производстве. Прибор помогает быстро определить температуру как отдельных продуктов, так и находящихся в упаковках, ящиках и пр. бесконтактным способом. Для измерения температур внутри объекта нужно использовать проникающий щуп. По завершении работы щуп автоматически складывается и уходит в корпус устройства. Подробнее… Инфракрасный термометр Testo 845 предназначен для бесконтактного измерения на близких и дальних дистанциях температуры различных предметов и поверхностей в быту и на производстве. Пирометр Testo 845 оснащен крестообразным лазерным целеуказателем для более точного определения места замера, а также высококачественной оптикой с возможностью ее переключения с длинного фокуса (с разрешением 75:1 мегапикселя) на короткий (измерение в пределах 7 см с точкой замера диаметром всего 1 мм). Таким образом, данная опция дает возможность осуществлять измерения как на больших, так и на малых расстояниях. Возможен заказ прибора с дополнительно встроенным сенсором влажности для измерения влажности воздуха, а также определения температуры точки росы. Подробнее… Инфракрасный термометр Testo 835-h2 предназначен для бесконтактного измерения поверхностной температуры и влажности на значительном расстоянии. Прибор оснащен четырехточечным лазерным целеуказателем, оптическая система 50:1 позволяет повысить точность измерений объектов, находящихся на значительных расстояниях, диапазон измерений инфракрасным сенсором: от -30 до +600 °C, погрешность измерений: от ± 1,0 °C до ± 2,5 °C в зависимости от измеряемой температуры. Благодаря технологии измерения поверхностной влажности инфракрасным способом можно выявить участки, подверженные риску образования плесени, измерить поверхностную влажность или определить удалённость от точки росы. Подробнее… Высокотемпературный инфракрасный термометр Testo 835-T2 предназначен для бесконтактного измерения температур сильно нагретых поверхностей на безопасном расстоянии. Широкий температурный диапазон позволяет измерять температуры до 1500°C с высочайшей точностью. Прибор оснащен четырехточечным лазерным целеуказателем, самой современной оптической системой 50:1, имеет функцию управления данными замеров. Диапазон измерений инфракрасным сенсором: от -10 до +1500°C, погрешность измерений: от ± 1,0°C до ± 2,5°C в зависимости от измеряемой температуры. К пирометру Testo 835-T2 можно подключать термопары для контактного измерения температуры. Подробнее… Инфракрасный термометр Testo 835-T1 предназначен для бесконтактного измерения температуры находящихся на значительном расстоянии различных предметов и поверхностей на производстве и в быту. Прибор оснащен четырехточечным лазерным целеуказателем для более точного определения места, высококачественной оптикой с разрешением 50:1 мегапикселя, большим и четким ЖК-дисплеем с подсветкой, программным обеспечением EasyClimate, а также встроенной памятью на 200 значений. Пирометр Testo 835-T1 эффективно используется для профессионального мониторинга систем отопления, вентиляции и кондиционирования, обслуживания промышленного оборудования, контроля качества изготавливаемой продукции. Подробнее… Инфракрасный термометр Testo 830-T4 предназначен для быстрого и точного бесконтактного измерения температуры различных поверхностей. Прибор оснащен двухточечным лазерным указателем для наведения на цель. Высококлассная оптика 30:1 существенно повышает качество измерений. Пирометр Testo 830-T4 может также применяться для контактного измерения температуры, для чего он имеет разъемы для подключения дополнительных температурных зондов. При помощи ИК-термометра Testo 830-T4 можно измерять температуры в диапазоне от -30°С до +400°С с погрешностью 0,5°С или 0,5% от полученного параметра. Подробнее… Инфракрасный термометр Testo 830-T2 предназначен для бесконтактного измерения температуры различных поверхностей. Большой жидкокристаллический дисплей пирометра Testo 830-T2 оснащен функцией подсветки для работы в условиях недостаточной видимости. Прибор оснащен двухточечным лазерным целеуказателем, позволяющим быстрее и надежнее наводиться на цель. Имеется возможность пользовательской настройки предельных температурных значений со звуковым оповещением о выходе за их пределы. Диапазон рабочих температур пирометра Testo 830-T2 лежит в пределах от -30 до +400°С, а инфракрасное разрешение составляет 0,1°С. Пользователь может корректировать коэффициент излучения от 0,2 до 1,0 для разных типов поверхностей, в зависимости от материала объекта. Погрешность измерений не превышает 0,5°С или 0,5% от полученной температуры. Пирометр Testo 830-T2 оснащен температурным сенсором для подключения внешних зондов и производства дополнительных контактных измерений. Подробнее… Пирометр Testo 830-T1 предназначен для измерений температуры поверхностей в быту и на производстве. Для точного наведения на цель прибор имеет одноточечный лазерный указатель. Инфракрасный термометр Testo 830-T1 имеет широкий температурный диапазон – от -30°С до +400 °С, а инфракрасное разрешение составляет 0,5°С. Погрешность определения температур лежит в пределах 1,5°С или составляет 1,5% от измеряемого значения. Прибор оснащен высококачественной оптикой 10:1 для более точного определения температур. Пятно измерений имеет различный диаметр в зависимости от расстояния до объекта, а минимальный измеряемый объект равен 10 мм. Подробнее…

Лидеры продаж ТК Услуги по тепловому контролю Альбом радиографических снимков Документы ОПРОС: Какое оборудование кроме НК вас интересует: Геодезическое Тех. диагностика Строительное Другое

Пирометры || «Промприбор»

• Термометр бесконтактный инфракрасный JXB-178 предназначен для бесконтактных из …

• Пирометр визуальный Проминь — является пирометром с исчезающей нитью накала и …

• Телескоп радиационного пирометра Тера-50 предназначен для определения температ …

• Пирометр инфракрасный С-500 предназначен для бесконтактного измерения температ …

• Пирометр инфракрасный С-20.1 предназначен для бесконтактного измерения темпера . ..

• Пирометр инфракрасный С-20.4 предназначен для бесконтактного измерения темпера …

• Профессиональный высокотемпературный пирометр DT-9862 – это дистанционный изме …

• Профессиональный высокотемпературный пирометр DT-9860 – это дистанционный изме …

• Профессиональный высокотемпературный пирометр DT-8869Н – это дистанционный изм …

• Профессиональный высокотемпературный пирометр DT-8868Н – это дистанционный изм …

• Профессиональный высокотемпературный пирометр DT-8867Н – это дистанционный изм . ..

• Бесконтактный инфракрасный пирометр DT-8865 – это компактный дистанционный инф …

• Пирометр CEM DT-8862 относится к классу профессиональных измерителей температу …

• Пирометр DT-8863 — это портативный аппарат, предназначенный для бесконтактного …

• Пирометр CEM DT-8861 – инфракрасное устройство, обеспечивающее быстрые и точны …

• Высокоточный пирометр DT-8860B предназначен для дистанционного определения тем …

• Пирометр DT-8663 позволяет измерять температуру среды, влажность и температуру . ..

• DT-8859 — современный дистанционный пирометр, позволяющий осуществить измерени …

• Профессиональный лазерный пирометр DT-8858 – это дистанционный измеритель темп …

• Профессиональный инфракрасный термометр DT-8855 – это дистанционный измеритель …

• DT-8839 — это простой и удобный в применении аппарат, предназначенный для изме …

• Пирометр DT-8835 позволяет бесконтактно измерить температуру поверхности разли …

• Профессиональный инфракрасный термометр DT-8833 – это дистанционный измеритель . ..

• Инфракрасный пирометр DT-8830 — незаменимый помощник там, где необходимо точно …

• DT-8806H — это простой в применении лобный термометр, предназначенный для беск …

• Инфракрасный термометр DT-8806S предназначен для безопасного бесконтактного из …

• Пирометр CEM DT-820 оснащен лазерным указателем и дистанционно измеряет темпер …

• Пирометр CEM DT 812 — качественный современный прибор для бесконтактного измер …

• Пирометр CEM DT 810 — простой и удобный в пользовании прибор, способный бескон . ..

• Пирометр RGK PL-12 представляет собой бесконтактный термоизмеритель профессион …

• Пирометр RGK PL-8 – это современный бесконтактный инструмент теплового контрол …

• Fluke VT04 – это визуальный инфракрасный пирометр, представитель нового поколе …

• Fluke 61 — это портативный инфракрасный пирометр от компании Fluke, удобный и …

• Пирометр Fluke 64 max оснащен функцией автоматических измерений через заданные …

• Пирометр Fluke 62 MAX разработан специально для эксплуатации в жестких условия . ..

• Fluke 572-2 — бесконтактный инфракрасный пирометр, назначение которого — диста …

• Пирометр Fluke 568 сочетает в себе бесконтактное инфракрасное и контактное уст …

• Пирометр Fluke 566 сочетает в себе возможности бесконтактного инфракрасного из …

• Компактный и функциональный пирометр Fluke 561 – это инструмент, сочетающий в …

• 1. Fluke 59 MAX 2. Fluke 59 MAX+ Fluke 59 MAX Инфракрасный пирометр Инфр …

• Легкий, компактный и надежный пирометр Testo 845 – это инструмент для бесконта . ..

• 1. Testo 835-h2 2. Testo 835-T1 3. Testo 835-T2 Testo 835-h2 Пирометр …

• Легкий и компактный инфракрасный пирометр Testo 831 предназначен для бесконтак …

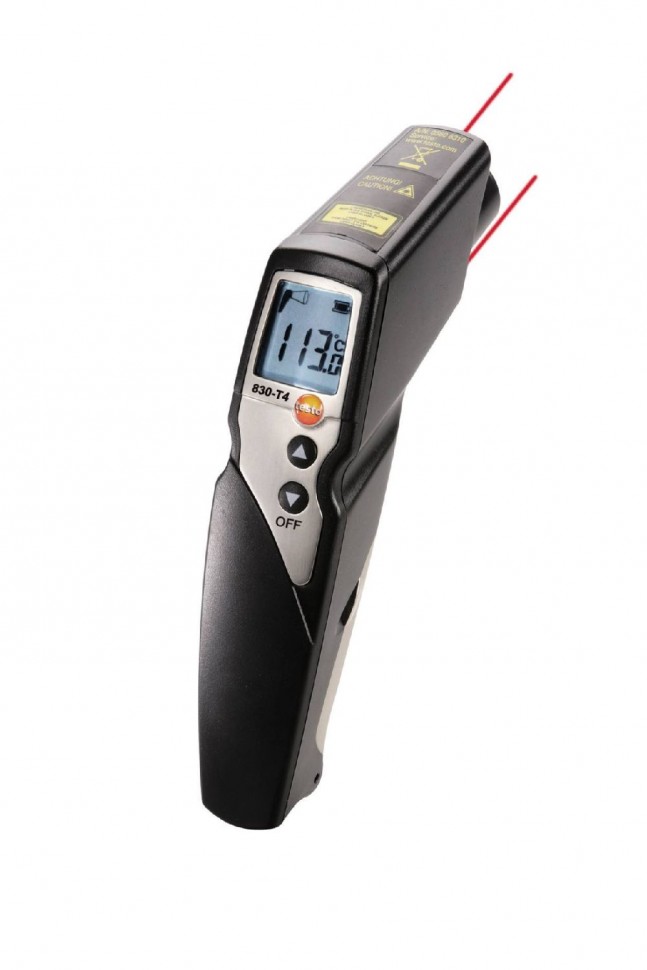

• 1. Testo 830-T1 2. Testo 830-T2 3. Testo 830-T4 Пирометр инфракрасный T …

• 1. Testo 826-T2 2. Testo 826-T4 Пирометр Testo 826-T2 Контроль температур …

• Пирометр Testo 810 — отличный инструмент, позволяющий быстро с высокой точност …

• Инфракрасный карманный пирометр Testo 805 разработан для бесконтактного измере . ..

• Универсальный пищевой термометр Testo 104-IR позволяет проводить измерения тем …

• Бесконтактный измеритель температуры IT-9-IRm (пирометр) предназначен для быст …

Пирометры с очень малым временем отклика: optris CTfast LT

Программа продуктов

• Обзор
• Технические детали
• приложений
• Спецификации и руководства
• Программное обеспечение

Пирометр optris CTfast LT идеально подходит для особенно быстрых измерений благодаря чрезвычайно короткому времени отклика 6 мс. Датчик без прерывателя позволяет непрерывно контролировать температуру быстрых процессов в диапазоне от -50°C до 975°C (от -58°F до 1787°F).

Важные характеристики

• Диапазон температур:
  от -50°C до 975°C
  (от -58°F до 1787°F)

• Спектральный диапазон: от 8 до 14 мкм
• Время отклика: 6 мс на аналоговом интерфейсе
• От 475 долларов США


Конфигуратор продукта

Технические характеристики optris CTfast LT

Технические характеристики измерений

• Диапазон температур (масштабируется с помощью программных ключей или программного обеспечения):
  от -50 °C до 975 °C (от -58 °F … 1787 °F )

• Спектральный диапазон: от 8 до 14 мкм
• Оптическое разрешение (90 % энергии):
  15:1 (LT15F)
  25:1 (LT25F)
• Точность системы ¹⁾²⁾ (при температуре окружающей среды 23 ± 5 °C [73,4 ± 41 °F]):
  ± 1 % или ± 2 °C (± 3,6 °F)

• Повторяемость ¹⁾²⁾ (при температуре окружающей среды 23 ± 5 °C [73,4 ± 41 °F]):
  ± 0,75 % или ± 0,75 °C (± 1,4 °F)

• Температурное разрешение (NETD):
  0,2 K ²⁾³⁾ (LT15F)
  0,4 K ²⁾³⁾ (LT25F)
• Время отклика ⁴⁾ :
  аналоговый выход (90 %): LT15F 9 мс, LT25F 6 мс
  цифровой выход (50 %): LT15F 4 мс, LT25F 3 мс

• Коэффициент излучения/коэффициент усиления (настраивается с помощью программных клавиш или программного обеспечения):
   0,100–1,100
• Коэффициент пропускания (настраивается с помощью ключей программирования или программного обеспечения):
   0,100–1,100
• Обработка сигнала (параметр настраивается с помощью программных клавиш или программного обеспечения, соответственно):
  функция удержания пикового значения, удержания впадины, среднего значения, расширенного удержания с порогом и гистерезисом




Общие характеристики



• Класс защиты от окружающей среды: IP 65 (NEMA-4)
• Температура окружающей среды:
  сенсорная головка:
  -20°C . .. 120°C -4°F … 248°F)
  электроника:
  0°C … 85°C (32°F … 185°F)

• Температура хранения:
  сенсорная головка:
  -40 … 120°C (-40 °F … 248 °F)
  электроника:
  -40°C … 85°C (-40 °F .. 185 °F)

• Относительная влажность: 10–95 %, без конденсации
• Ударопрочность: IEC 60068-2-27 (25G и 50G)
• Вибрация: IEC 60068-2-6 (синусоидальный), IEC 60068-2-64 (широкополосный шум)
• Масса:
  сенсорная головка: 40 г (1,4 унции) 9Электроника 0030: 420 г (14,8 унции)




Электрические характеристики



• Выход / аналоговый: 0/4–20 мА, 0–5/10 В или термопара J, K

• Выход/сигнализация: 24 В/50 мА (открытый коллектор)
• Выход/цифровой: 0/10 В (10 мА) опционально: реле: 2 x 60 В пост. тока/42 В перем. тока; 0,4 А; оптически изолированный
• Цифровой интерфейс (дополнительно): USB, RS232 или RS485, Modbus RTU, Profibus DP, Ethernet
• Выходное сопротивление:
  мА макс. 500 Ом (при 8–36 В пост. тока) 90 030 мВ мин. Полное сопротивление нагрузки 100 кОм
  термопара 20 Ом
• Входы: программируемый функциональный вход для внешней настройки коэффициента излучения/компенсации температуры окружающей среды, триггер (сброс функций удержания)
• Длина кабеля:
  1 м (стандарт), 3 м, 8 м, 15 м (3,3 фута [стандарт], 9,8 фута, 26,2 фута, 49,2 фута)

• Электропитание: 8–36 В пост. тока
• Потребляемый ток: макс. 100 мА



Версии



Номер детали: диапазон температур/спектральный диапазон/оптика/макс. температура окружающей среды / длина кабеля / время отклика

• OPTCTLT15F : -50 … 975°C (-58 … 1781 °F) / 8-14 мкм / 15:1 /
  120°C (248 °F) F) / кабель 1 м (3,3 фута) / 9 мс
• OPTCTLT25F : -50 … 975 °C (-58 … 1781 °F) / 8–14 мкм / 25:1 /
  120 °C (248 °F) / 1 м (3,3 фута) ) кабель / 6 мс

¹⁾  в зависимости от того, что больше при динамическом сжатии шума
²⁾  при температуре объекта ≥ 20 °C (≥ 68 °F)
³⁾  при постоянной времени 100 мс с интеллектуальным усреднением и T _obj  25 °C (77 °F)
^{65 90 с динамическая адаптация при низких уровнях сигнала}

Конфигуратор изделия

Области применения пирометра optris CTfast LT

Датчик температуры CTfast идеально подходит для измерения температуры особенно быстрых процессов, например, производство стеклянных шприцев, при котором можно оптимально контролировать и контролировать процесс прилегания иглы к шприцу.

Инфракрасный термометр CTfast также используется в производстве ПЭТ-бутылок, поскольку при прессовании ПЭТ-заготовок необходимо соблюдать определенную температуру для обеспечения успешного процесса. CTfast LT — надежный помощник в этой задаче наблюдения, требующей точечных измерений.

Устройство также используется в бумажной промышленности, например в печатных машинах для измерения рабочей температуры и температуры бумаги.

Конфигуратор продукта

Дополнительные загрузки (руководства и файлы STEP) для пирометров компактной серии

Конфигуратор изделия

Инфракрасное программное обеспечение optris Compact Connect в комплекте

Программное обеспечение для анализа температуры optris Compact Connect было разработано специально для обширного документирования и анализа температуры данные измерений наших стационарных инфракрасных термометров. Он не требует лицензии и входит в комплект поставки каждого пирометра.

Конфигуратор продукта

Связаться

США и Канада
1-855-9-OPTRIS
Sales@optris-ir. com

Другие страны
+49 30 500197-0
[email protected]

. 9003

Информационный бюллетень

ТИТУЛ*Г-н Миссис Мисс Доктор Проф.

Пирометр для низкотемпературных измерений металлов: optris CT 4ML

• Обзор
• Технические детали
• приложений
• Спецификации и руководства
• Программное обеспечение

Благодаря короткой длине волны измерения и диапазону температур от 0°C до 500°C (от 32°F до 932°F) пирометр optris CT 4M идеально подходит для измерения металлов, оксидов металлов, керамики или материалы с неизвестным или меняющимся коэффициентом излучения . Быстрое время отклика всего 300 мкс позволяет без проблем использовать металлический термометр в быстрых процессах .

Блок электроники измерительного прибора позволяет использовать гибкое оконечное устройство с помощью выбираемых аналоговых выходов, а также различных дополнительных цифровых интерфейсов.

Важные характеристики

• Диапазон температур:
  от 0°C до 500°C (от 32°F до 932°F)

• Спектральный диапазон: 2,2–6,0 мкм

• Время отклика: 300 мкс
• От 850 долларов США


Конфигуратор изделия

Технические характеристики optris CT 4M



Характеристики измерений



• Диапазоны температур ¹⁾ (масштабируется с помощью программных ключей или программного обеспечения):
  0°C … 500°C [от 32°F до 932°F] (4ML)
0
• Спектральный диапазон: 2,2–6,0 мкм

• Оптическое разрешение (90% энергии):
  10:1

• Точность системы ²⁾  (при температуре окружающей среды 23 ± 5°C): ± (0,3% от показания + 2°C)

• Повторяемость (при температуре окружающей среды 23 ± 5°C): ± (0,1% от показания + 1°C)

• Температурное разрешение (NETD): 120 мК
• Время экспозиции ³⁾ : 90 мкс
• Время отклика: 300 мкс (90 %)

• Излучательная способность/коэффициент усиления (настраивается с помощью программных клавиш или программного обеспечения): 0,100–1,100
• Коэффициент пропускания/коэффициент усиления (настраивается с помощью программных ключей или программного обеспечения): 0,100–1,100
• Обработка сигнала (параметр настраивается с помощью программных клавиш или программного обеспечения, соответственно):
  Удержание пика, удержание впадины, выбор пика, усреднение; расширенная функция удержания с порогом и гистерезисом




Общие характеристики



• Класс защиты от окружающей среды: IP 65 (NEMA-4)
• Температура окружающей среды: сенсорная головка
  : 0 °C . .. 70 °C [32 °F … 158 °F]
  электроника: 0 °C … 70 °C [32 °F … 158 °F ]

• Температура хранения: сенсорная головка
  : – 40 °C … 85 °C [-40 °F … 185 °F] Электроника
  : – 40 °C … 85 °C [-40 °F .. .185 °F]

• Относительная влажность: 10–95 %, без конденсации
• Ударная нагрузка: IEC 60068-2-27 (25 G и 50 G)

• Вибрация:
  • IEC 60068-2-6 (синусоидальный)
  • IEC 60068-2-64 (широкополосный шум)
• Вес:
  сенсорная головка 40 г [1,4 унции]
  электроника 420 г [14,8 унции]




Электрические характеристики



• Выход/аналог: 0/4–20 мА, 0–5/10 В, термопара K, аварийный сигнал

• Выход/сигнализация: 24 В/50 мА (открытый коллектор)
• Дополнительно: реле: 2 x 60 В пост. тока/42 В перем. тока _эфф ; 0,4 А; оптически изолированный
• Выход/цифровой (опция): встроенный USB-интерфейс/ RS232, RS485, Ethernet, Modbus RTU

• Выходное сопротивление: макс.
  мА. 500 Ом
  мВ мин. Полное сопротивление нагрузки 100 кОм
  термопара 20 Ом
• Входы: программируемый функциональный вход для внешней настройки коэффициента излучения/компенсации температуры окружающей среды, триггер (сброс функций удержания)
• Длина кабеля: 3 м [9,8 фута], 8 м [26,2 фута], 15 м [49,2 фута]

• Электропитание: 8–30 В постоянного тока / 5 В USB / макс. 1,2 Вт




Версии



Номер детали: температурный диапазон / спектральный диапазон / оптика/ макс. температура окружающей среды / длина кабеля

• OPTCT4MLSFCB3 :
  0–500 °C [от 32 °F до 932 °F]/ 2,2 мкм – 6,0 мкм/10:1/70 °C [158 °F]/ 3 м [ кабель 9,8 фута
• OPTCT4MLCFCB3 :
  0–500 °C [от 32 °F до 932 °F]/ 2,2–6,0 мкм / 10:1 CF-оптика/ 70 °C [158 °F]/ 3 м [9кабель 0,8 фута


¹⁾ при постоянной времени 1 мс и TOBJ = 50 ° C
²⁾ ε = 1, время отклика 1 с
³⁾ Для температуры окружающей среды> 15 ° C

Конфигуратор

Облы> 15 ° C

.
