Питание мультиметра от батарейки 1,5 вольта

Среди радиолюбителей и профессионалов цифровые мультиметры имеют большую популярность благодаря их многофункциональности. Для их питания применена, как правило, девяти вольтова батарея «Крона», имеющая заметную саморазрядку, небольшую емкость и более высокую цену в сравнении с другими элементами.
Предлагаемое устройство питания цифрового мультиметра от одного элемента АА напряжением 1,5 вольта, позволит избежать указанных недостатков в работе и упростить эксплуатацию прибора.

В интернете предлагается много различных схем для преобразования напряжения 1,5 в 9 вольт. Каждая имеет свои плюсы и минусы. Данное устройство изготовлено на базе схемы А. Чаплыгина, опубликованной в журнале «Радио» (11.2001г., стр.42).
Отличием данного варианта исполнения преобразователя, является расположение элемента питания и преобразователя напряжения, в крышке футляра мультиметра, вместо создания компактного блока питания устанавливаемого вместо батареи «Крона». Это позволяет в любой момент, без разборки прибора, заменить элемент АА, а при необходимости отключить преобразователь (разъем Джек 3,5) с автоматическим включением резервной батареи «Крона» расположенной в своем отсеке. Кроме того, при изготовлении преобразователя напряжения, нет необходимости в миниатюризации изделия. Быстрее и проще намотать трансформатор на кольце большего диаметра, лучше теплоотвод, свободнее монтажная плата. Такое расположение узлов в крышке футляра не мешает работе с мультиметром.

Данный преобразователь может быть выполнен в любом подходящем корпусе и использоваться в самых разнообразных устройствах, где требуется питание от девятивольтовой батареи «Крона». Это мультиметры, часы, электронные весы и игрушки, медицинские приборы.

Схема генератора преобразователя напряжения


Предлагается повышающий инвертор постоянного напряжения, имеющий хорошие выходные данные с минимумом входящих элементов. Схема представлена на рисунке.

На транзисторах VT1 и VT2 собран двухтактный генератор импульсов. Ток положительной обратной связи протекает через вторичные обмотки трансформатора Т1 и нагрузку, подключенную между цепью + 9 В и общим проводом. За счет пропорционального токового управления транзисторами существенно уменьшены потери на их переключение и повышен КПД преобразователя до 80... 85 % .
Вместо выпрямителя высокочастотного напряжения используются база-эмиттерные переходы транзисторов самого генератора. При этом величина тока базы становится пропорциональной величине тока в нагрузке, что делает преобразователь весьма экономичным.
Другой особенностью схемы является срыв колебаний в отсутствие нагрузки, что автоматически может решить проблему управления питанием. Ток от батареи, при отсутствии нагрузки, практически не потребляется. Преобразователь, будет сам включаться тогда, когда от него потребуется что-нибудь запитать и выключаться, когда нагрузка будет отключена.
Но так как в большинстве современных мультиметров введена функция автоматического отключения питания, для исключения доработки схемы мультиметра, проще установить выключатель питания преобразователя.

Изготовление трансформатора преобразователя напряжения


Основой генератора импульсов является трансформатор Т1.
Магнитопроводом трансформатора Т1 служит кольцо К20х6х4 или К10х6х4,5 из феррита 2000НМ. Можно взять кольцо из старой материнской платы.

Порядок намотки трансформатора.
1. Вначале нужно подготовить ферритовое кольцо.
• Для того чтобы провод не прорезал изоляционную прокладку и не повредил свою изоляцию, желательно притупить острые кромки ферритового кольца мелкозернистой шкуркой или надфилем.
• Намотать изоляционную прокладку на кольцевой сердечник для исключения повреждения изоляции провода. Для изоляции кольца можно использовать лакоткань, изоленту, трансформаторную бумагу, кальку, лавсановую или фторопластовую ленту.

2. Намотка обмоток трансформатора с коэффициентом трансформации 1/7: первичная обмотка – 2х4 витка, вторичная обмотка – 2х28 витков изолированного провода ПЭВ -0,25.
Каждую пару обмоток наматывают одновременно в два провода. Складываем пополам провод отмеренной длины и сложенным проводом начинаем плотно наматывать на кольцо нужное количество витков.

Для исключения повреждения изоляции провода при эксплуатации, по возможности, применить провод МГТФ или другой изолированный провод диаметром 0,2-0,35 мм. Это несколько увеличит габариты трансформатора, приведет к образованию второго слоя обмотки, но гарантирует бесперебойную работу преобразователя напряжения.

• Вначале мотаются вторичные обмотки lll и lV (2х28 витков) цепи баз транзисторов (см. схему преобразователя).
• Затем на свободном месте кольца, так же в два провода, мотаются первичные обмотки l и ll (2х4 витка) цепи коллекторов транзисторов.
• В итоге, после разрезки петли начала обмотки, у каждой из обмоток будет 4 провода - по два с каждой стороны обмотки. Берём провод конца одной половины обмотки(l) и провод начала второй половины обмотки (ll) и соединяем их вместе. Аналогично поступаем со второй обмоткой (lll и lV). Должно получиться примерно следующее: (красный вывод – середина нижней обмотки (+), черный вывод – середина верхней обмотки (общий провод)).

• При намотке обмоток, витки можно закрепить клеем «БФ», «88» или цветной изолентой обозначающей разным цветом начало и конец обмотки, что в дальнейшем поможет правильно собрать обмотки трансформатора.
• При намотке всех катушек нужно строго соблюдать одно направление обмотки, а также отмечать начало и конец обмоток. Начало каждой обмотки помечено на схеме точкой у вывода. При несоблюдении фазировки обмоток генератор не запустится, так как в этом случае нарушатся условия необходимые для генерации. Для этой же цели, как вариант, возможно использовать два разноцветных провода от сетевого кабеля.

Сборка преобразователя напряжения


Для работы в преобразователях небольшой мощности, как в нашем случае, подойдут транзисторы А562, КТ208, КТ209, КТ501, МП20, МП21. Возможно придётся подобрать количество витков вторичной обмотки трансформатора. Это связано с разной величиной падения напряжения на p-n переходах у различных типов транзисторов.
Транзисторы следует выбирать, ориентируясь на допустимые значения тока базы (он не должен быть меньше тока нагрузки) и обратного напряжения эмиттер-база. То есть, максимально-допустимое напряжение база-эмиттер должно превышать необходимое выходное напряжение преобразователя.
С целью уменьшения помех и стабилизации выходного напряжения преобразователь дополнен узлом из двух электролитических конденсаторов (для сглаживания пульсаций напряжения) и интегрального стабилизатора 7809 (с напряжением стабилизации 9 вольт) по схеме:

Преобразователь собираем согласно схеме и паяем все входящие элементы на текстолитовой плате вырезанной из универсальной монтажной платы, продающейся в радиотоварах, методом навесного монтажа. Размеры платы выбираются в зависимости от размеров выбранных транзисторов, получившегося трансформатора и места установки преобразователя. Вход, выход и общая шина преобразователя выведены гибким многожильным проводом. Выходные провода, с напряжением +9в, заканчиваются разъемом Джек 3,5 для подключения к мультиметру. Входные провода подключены к кассете с установленной батареей 1,5 вольта.

Элемент питания АА (1,5в) установлен в двухместную кассету от переносного приемника.


Одно место занято батареей, другое место служит для установки выключателя питания и закрепления всей кассеты, через переходную текстолитовую планку, в футляре мультиметра.

Настройка преобразователя.
Проверяем правильность сборки преобразователя, подключаем батарею и проверяем прибором наличие и величину напряжения на выходе преобразователя (+9в).
Если генерация не возникает и напряжения на выходе отсутствует, проверьте правильность подключения всех катушек. Точками на схеме преобразователя отмечено начало каждой обмотки. Попробуйте поменять местами концы одной из обмоток (входной или выходной).
Преобразователь способен работать и при уменьшении входного напряжения до 0,8 – 1,0 вольта и получить напряжение 9 вольт от одного гальванического элемента напряжением 1, 5 В.

Доработка мультиметра


Для подключения преобразователя к мультиметру, необходимо найти внутри прибора свободное место и установить там гнездо для штекера Джек 3,5 или аналогичного имеющегося разъема. В моем мультиметре M890D свободное место нашлось в углу, слева от отсека для батареи «Крона».
В качестве футляра для мультиметра используется футляр от электробритвы.

Подготовил: Смирнов И.К.

ПРЕОБРАЗОВАТЕЛЬ НАПРЯЖЕНИЯ 1,5 - 9 ВОЛЬТ

   Для питания цифрового мультиметра от 1 батарейки АА вместо "кроны" 9 В собрал недавно этот преобразователь. Хотя от него можно запитать что угодно, не обязательно тестеры. В отличии от специализированных DC-DC инверторов, тут всего пару транзисторов и катушка. Монтаж навесной, прямо на разъеме от батареи. В случае чего можно будет легко отсоединить и вернуть "крону".

Схема преобразователя на 9 В

   Самый энергоемкий режим в мультиметре - прозвонка. Если напряжение питания сильно падает при замыкании щупов, то нужно увеличить диаметр провода L2 (остановился на 0,3 мм ПЭВ-2). Диаметр провода L1 не критичен, я использовал 0,18 мм и только из соображений "живучести", так как более тонкие можно нечаянно оторвать. В итоге собрал эту схему с кольцом D=12 d=7 h=5 мм на VT1 2SC3420 - без нагрузки качает 100 В, он оказался лучше всех (R1 = 130 Ом). Также удачно испытаны КТ315А (слабоват, R1 = 1 кОм), КТ863 (качает хорошо).

Отладка схемы

   Отсоединяем ZD1, вместо R1 ставим подстроечное сопротивление 4,7кОм; в качестве нагрузки- R= 1кОм. Добиваемся максимального напряжения на нагрузке, изменяя сопротивление R1. Без нагрузки эта схема легко выдает 100 вольт и более, так что при отладке ставьте C2 на напряжение не менее 200V и не забывайте его разряжать.

Важное дополнение. Кольцо здесь применять необязательно! Берем готовый дроссель на 330 мГн и выше, поверх его обмотки мотаем любым проводом 20-25 витков L1, фиксируем термоусадкой. И ВСЕ! Качает даже лучше, чем кольцо.

   Проверено мной с VT1 2SC3420 и IRL3705 (R1 = 130 Ом, VD1 - HER108). Полевой транзистор IRL3705 отлично работает, но ему нужно напряжение питания хотя бы 1 В и между затвором и массой резистор несколько килоом и стабилитрон на 6-10 В. Если не работает, то меняем местами концы одной из обмоток. При экспериментах преобразователь действительно работал начиная даже от 0,8 В!

   Далее сделал еще один экземпляр - тоже успешно. Что касается КПД схемы, подсчитаем: измеренный ток потребления 53 мА, напряжения на входе 0.763V и выходе 6.2V и Rout = 980 Ом.

   На входе Pin=Iin*Uin=0.053A*0.763V=0.04043W

   На выходе Pout=Uout*Uout/Rout =6.2V*6.2V/980=0.039224W (Ватт).

   КПД = Pout/Pin= 0,969 или 96.9% - прекрасный результат!

   Пусть даже 90% будет - тоже не слабо. Откровенно говоря, эта схемка с кольцом давно известна, я лишь добавил обратную связь по Uout на полевом транзисторе и догадался домотать и использовать готовый дроссель, ибо на кольцах мотать неудобно, да и лень, пусть даже и 20 витков. И габариты у кольца побольше. Автор статьи - Evgeny:)

   Форум по ИП

   Форум по обсуждению материала ПРЕОБРАЗОВАТЕЛЬ НАПРЯЖЕНИЯ 1,5 - 9 ВОЛЬТ

Питание мультиметра от батарейки АА

Батарейка 6F22, она же «Крона», от которой питаются китайские мультиметры — штука довольно недолговечная, да и стоит прилично (особенно в щелочном варианте). Поэтому у многих (в том числе и меня) возникает желание пересадить мультиметр на батарейку попроще — пальчиковую. Попутно реализуется (по необходимости) вторая популярная доработка — отдельный выключатель (если его еще нет, иначе можно к нему и подключиться).


Схема базируется на достаточно популярном у китайцев step-up преобразователе на двух транзисторах, обычно применяемом как драйвер в дешевых светодиодных фонариках (он не обеспечивает стабилизации выходных параметров, только преобразование для питания от одной АА/ААА). Как работает схема я толком не вкуривал, поэтому переведу (и дополню) описание отсюда.
  1. Ток через R1 открывает транзистор VT1.
  2. Ток через открывшийся VT1, ограниченный R2, открывает VT2 (кстати, некоторые китайцы экономят на R2 при питании 1.5В)

  3. Ток через открывшийся VT2 течет через катушку L1 (левую половину, в оригинале только она и есть), которая при этом запасает энергию в магнитном поле. Через C1 сигнал положительной обратной связи дополнительно открывает транзисторы, вводя VT2 в насыщение. Ток через катушку линейно нарастает.
  4. Когда ток через катушку достигает тока насыщения транзистора (зависит от тока базы, т.е. значения R2 и h21э транзистора), напряжение на нем начинает расти. Через конденсатор C1 этот сигнал подается на VT1, закрывая его (т.е. как только транзистор начал закрываться из-за выхода из насыщения, ПОС это подхватывает) и увеличивая падение тока. Транзисторы лавинообразно закрываются.
  5. Поскольку транзистор VT2 закрылся, ток через него прекращается. Но ток через катушку мгновенно прекратиться не может — она должна сбросить запасенную энергию. Единственный путь — через VD2. Чтобы протолкнуть ток туда (напряжение на C2 выше напряжения батарейки) — напряжение на катушке повышается (это стандартно для топологии step-up, подробней и с традиционными канализационными аналогами здесь).
  6. Покуда катушка сбрасывает энергию в C2, конденсатор C1 перезаряжается через R1. После закрытия транзисторов на левой обкладке C1 напряжение выше, чем на правой, а катушка дополнительно удерживает правую обкладку выше питания. Это, во первых, приводит к тому, что на стадии сброса VT1 надежно закрыт, а во вторых, ускоряет заряд C1. Когда катушка сбросит всю энергию — напряжение на правой обкладке упадет до напряжения питания и через ПОС это изменение приведет к открыванию VT1. После чего все повторяется с пункта 2.
Выводы:
Время заряда C1 и время сброса энергии в нагрузку определяют время закрытого состояния VT2 (toff). Слишком малый C1 успеет зарядиться до напряжения открывания VT1 еще до окончания сброса энергии в выходной конденсатор и схема перейдет в непрерывный режим работы. Слишком большой будет долго заряжаться после цикла сброса энергии и существенно снизит частоту преобразования (а значит — и передаваемую мощность).
Индуктивность L1 и ток насыщения VT2 (определяемый его базовым током, т.е. номиналом R2) определяют время открытого состояния транзистора (ton) и запасаемую при этом энергию.
ton и toff определяют частоту преобразования.
По сравнению с описанной схемой есть пара отличий.
Во первых, это вторая половина L1. Поскольку повысить напряжение требуется довольно сильно (в 6 раз, и это не считая падения напряжения на диоде и транзисторе) — правая половина катушки работает как автотрансформатор, дополнительно повышая напряжение.
Цепь стабилизации напряжения. Дело в том, что исходная схема хоть как-то стабилизирует только выходную мощность (причем только по изменениям нагрузки — при повышени напряжения питания передаваемая мощность будет расти). Это немного не то — без нагрузки на выходе будет напряжение, ограничиваемое только утечками. У меня получалось 30В — вполне достаточно для пробоя конденсатора C2. Ну и мультиметр не одобрит тоже. А потребление его меняется достаточно сильно, примерно в пределах 2-10 мА, т.е. 5 раз. При постоянной мощности во столько же раз будет изменяться и выходное напряжение. Ffffuuuu~. Но проблема довольно просто решается введением стабилитрона VD1. При повышении выходного напряжения выше, чем напряжение открывания стабилитрона (точнее, выше чем Vcc + VVD1 — 0.7V) — он откроется и закроет транзистор VT1, сорвав генерацию. Генерация возобновится только тогда, когда напряжение на выходе снизится ниже порога открывания стабилитрона. Получается вполне типичная стабилизация включением/выключением. Пульсации выходного напряжение у такой схемы довольно велики, но мультиметру они не мешают.

Плата в аттаче. Рассчитана на выведение выключателя SA1 через боковую стенку батарейного отсека мультиметра DT83x, ставится непосредственно в него, на термоклей или что-то подобное. Правда, я лоханулся с отзеркаливанием и у меня оно попало на сторону с гнездами 🙂 Пришлось выводить в другом месте, где уже была дырка от предыдущей доработки.

Детали.
VT1 — любой PNP, наш КТ3107 сойдет. А вот к VT2 дополнительное требование — он должен иметь малое напряжение насыщения и приличный ток коллектора. Я пробовал с указанным на схеме SS8050, который часто попадается в китайских девайсах. Возможно, подойдут SS9013, КТ503, КТ645Б, КТ646Б, КТ817Б1/Б2/Г2 (последние два здоровые), FMMT617.
VD1 — любой стабилитрон на 8.2В, я использовал КС182. VD2 — любой быстрый диод на ток не менее 50 мА — прекрасно подойдут наши КД521, КД522, маломощные диоды шоттки.
Дроссель также можно намотать на практически любом примерно похожем по размерам колечке, количество витков вторички определяется местом (у меня влезло 100, больше 150 тоже не стоит). Вообще, ферритовое колечко — далеко не лучший вариант для такого преобразователя, но работает и их у меня было дофига. Можно намотать на небольшой гантельке, число витков скорее всего можно сократить — левая половина должна иметь индуктивность 50-100 мкГн. В правой половине должно быть в 2-3 раза больше витков, чем в левой. Можно попробовать вообще отказаться от правой половины (тогда анод VD2 подсоединяется к коллектору VT2) и поставить готовый дроссель, но может не выдать требуемого напряжения.

Также есть одна грабля. При выключении преобразователя напряжение на выходе падает довольно медленно, поэтому при включении менее чем через минуту-другую после выключения микросхема АЦП может не сброситься и заглючить. Правда, я такого ни разу не наблюдал, но инструкция от мультиметра рекомендует при переключении пределов через положение OFF задержаться на нем — именно для этого.

Готовая конструкция:

Слева заметен страшный колхоз 🙂 Это неспроста — примерно лет так 10-11 назад этот мультиметр спалили) Годик-два назад я счел себя достаточно крутым, чтобы его починить (а главное — переборол лень и нагуглил схему и инфу о работе, хе-хе), купил новую микру АЦП (родная сгорела, и она была капелькой). В общем, менять микру-капельку (причем без альтернативной разводки под QFP или DIP) развлечение то еще, экономически выгоднее купить новый мультметр 🙂
Ну а красная стрелочка указывает, где примерно стоит выключатель на боковой стенке.

22.08.2012
Прошло полтора года и появились некоторые данные о сроке службы батареек. Все это время мультиметр питался от одной щелочной батарейки AA, причем сдохла она традиционно — забыл выключить (либо сам случайно включился). Эксперименты с полудохлыми батарейками показали, что преобразователь нормально работает где-то до 0.8-0.9В на батарейке (под нагрузкой, естественно — одна из батареек имела на холостом ходу 1.05В, под нагрузкой просела до 0.75В и преобразователь выдал 6.3В на выходе, что недостаточно для мультиметра). Не особо высокие параметры (тот же NCP1400 при 0.8В на ХХ еще запускается, а выжрать вроде как способен до 0.5-0.6), но вполне приемлемо. Возможно, параметры можно улучшить, более тщательно подойдя к выбору дросселя.
Поставил в мультиметр батарейку из мышки, где она отработала полгода (1.23В на ХХ, 1.12В под нагрузкой). Посмотрим, насколько хватит. По мнению мышки в батарейке осталось 10% заряда.

02.10.2016
Батарейка из мышки до сих пор стоит. Зараза.

ПРЕОБРАЗОВАТЕЛЬ НАПРЯЖЕНИЯ НА 9 ВОЛЬТ

Первая статья датирована маем 2016 года, когда собран данный  преобразователь напряжения. Реализация этого проекта было делом вынужденным, надоело разбирать корпус мультиметра для зарядки аккумулятора, да и аккумулятор изрядно поизносился, следовало подумать о его замене или о чём-то другом. Выбрал «другое», а это дело новое - неосвоенное, поэтому спаял простенькую схему преобразования напряжения на кусочке обычного картона и вставил в отсек питания мультиметра. совершенно без всяких иллюзий и чрезмерных ожиданий. Подробности посмотреть можно здесь – «простой преобразователь напряжения»

К тому же был дополнительный нюанс не в пользу схемы, вместо батарейки 1,5 В запитал её от аккумулятора 1,2 В да ещё формата ААА. Даже визуально понятно, что самый слабый вариант. Такой выбор сделал по двум причинам: первая – такие аккумуляторы имелись в наличии да ещё и пылились без дела, вторая и главная – подходящее место для установки нашлось именно для такого типоразмера аккумулятора.

Схема

За прошедший, без малого, год было достаточно времени, чтобы оценить преобразователь и как устройство вообще, и конкретную собранную схему в частности, и привнесённое дополнение в конструкцию включения питания мультиметра (установка дополнительной кнопки включения питания от аккумулятора к преобразователю параллельно штатной, для работы с ней в тандеме). Буду краток – как пользователь доволен абсолютно всем, с одной маленькой оговоркой. Дело в том, что для включения мультиметра штатную кнопку приходилось нажимать дважды – для устранения было необходимо открыть корпус мультиметра и выполнить регулировку нажимного штока дополнительной кнопки. Но за предыдущие годы пользования мультиметром настолько достало лазить в его внутренности, что был согласен в течении всего этого времени быстренько дважды щёлкать штатной кнопочкой ибо всё остальное было настолько органично, что слов нет. Аккумулятора хватало минимум на неделю, при необходимости замена производилась в течении 15 секунд, если не торопясь. Однако то, что дело нужно довести до конца всегда помнил и вот, наконец, сподобился. Извлёк временную платку и глядя на неё, не изменяя существующей схемы, нарисовал в Layout печатную плату.

Распечатал, перевёл рисунок на фольгированный текстолит, протравил и перенёс на полученную печатную плату все электронные компоненты. При изготовлении размеры печатной платы взял не под отсек питания, а под корпус, выполненный из батарейки типа «Крона». Места несколько поменьше, зато какое удобство и законченность конструкции. Как изготовить такой корпус смотрите здесь («Корпус электронного устройства из батарейки»).

В соответствии с намерениями, клеммную колодку от «Кроны» и изготовленную заглушку, вместо штатного донышка, припаял к плате, используя для этого дополнительные  металлические элементы. Крепление получилось достаточно надёжным, а всё вместе приобрело вид законченной конструкции.

Произвёл пробное включение с замером выходного напряжения. В виду того, что мультиметр был разобран, сделал это при помощи ТЛ-4м. Стрелка показала почти 10 вольт. Не поверил, электронные компоненты те же, только плата другая. Очень кстати сохранилось фото замера выходного напряжения ещё со времени сборки временной платы, тогда оно равнялось 8,7 В. Пришлось собирать мультиметр с питанием от кроны. Действительно выходное напряжение повысилось на 0,8 В. Да, правильная печатная плата не чета временной.

С питанием своего мультиметра напряжением 9,5 вольт согласился и поместил собранную схему в оболочку, но перед этим уложил на печатные проводники изолирующую прокладку из толстого полиэтилена. Внешняя оболочка изготовлена из совсем тонкой жести вот и нет на неё надёжи, во избежание короткого замыкания прокладка пусть будет. Преобразователь полностью готов к эксплуатации.

Перед сборкой мультиметра сделал пробное включение и очень кстати, кнопка включения опять потребовала двойного нажатия и напомнила о необходимой регулировке. А так прибор функционировал нормально.

Установка

Регулировка заключалась в том, что было необходимо снять основную кнопку и находящийся на ней «прилив» с размещённым внутри винтовым штоком нажатия клавиши включения подачи питания на преобразователь с аккумулятора 1,2 В, и повернуть винт на пол оборота против часовой стрелки, то есть вывернуть – увеличить длину штока. Теперь включение преобразователя стало происходить на миг раньше и соответственно включение мультиметра стало штатным (с первого нажатия).

А в подтверждения своего ИМХО, что замена аккумулятора расположенного с внешней стороны корпуса измерительного прибора гораздо более привлекательна, чем его зарядка при расположении внутри, приглашаю посмотреть маленькое видео демонстрации этого процесса. Прошу обратить внимание, что непосредственно сама замена длиться 15 секунд (в рабочем порядке составляет 5).

Видео

Специально для Элво.ру Автор - Babay iz Barnaula.

ПРЕОБРАЗОВАТЕЛЬ ДЛЯ БАТАРЕЙКИ - Преобразователи напряжения (инверторы) - Источники питания

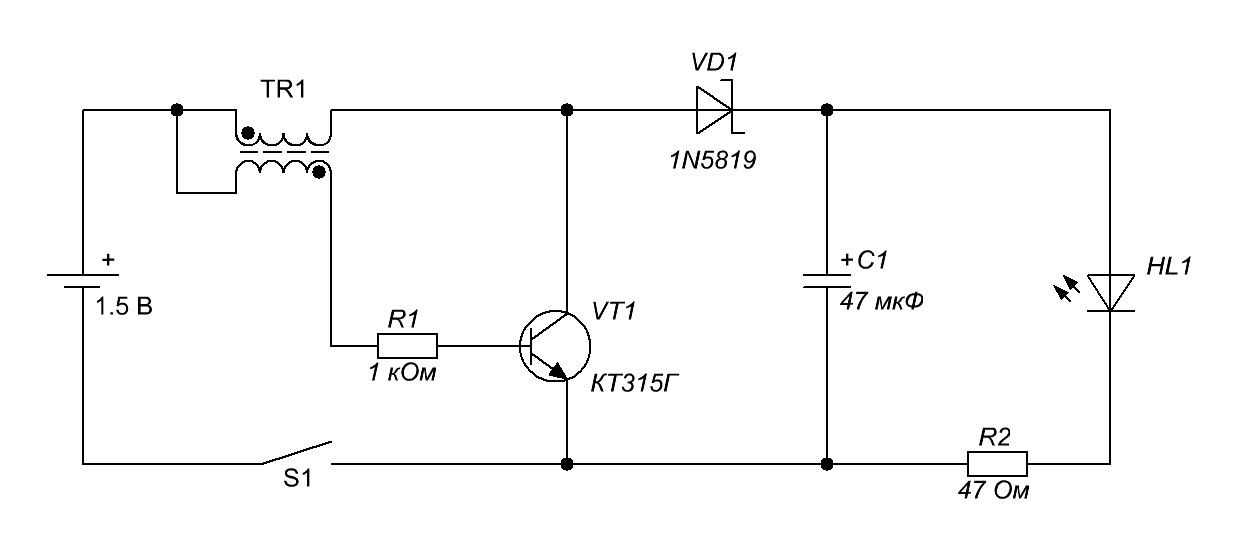

Недавно заметил, что трачу немало денег на всякие батарейки которые используются в аппаратуре. Особенно часто заменялись батарейки типа "крона" в цифровом мультиметре. Они конечно стоят не так уж и дорого, но все таки лишние деньги. И вот наконец пришла идея запитать мультиметр от пальчиковой батарейки с напряжением 1,2-1,5 вольта, но если использовать обыкновенные батарейки которые не заряжаются - это все равно что использовать крону и возится с преобразователем попросту нет смысла. Было решено создать DC-DC преобразователь, который повышает напряжение алкалаиновой батарейки 1,2 вольта до напряжения питания мультиметра (8-9 вольт).

   Ток такого преобразователя должен быть в пределах 200 миллиампер (ток стандартной кроны), но мультиметр прекрасно работает и от 100 миллиампер и даже ниже. Для удобства решено было изготовить такой преобразователь в корпусе от кроны. Конструкция очень проста, транзисторы применены малой мощности, при желании могут быть заменены на отечественные соответствующей структуры. Лучший вариант из отечественного ассортимента - это пара кт816/кт817. Это достаточно мощные транзисторы и даже не нужно к ним ставить радиаторы. Дроссель мотаем на кольце феррита, такое кольцо можно достать от ламп дневного освещения, можно также применить ферритовый Ш-образный трансформатор, и в крайнем случае возможно использование ферритового стержня, но не желательно, кпд преобразователя будет примерно в 2,5 раза меньше, чем на кольце. Резистор 10 ом лучше ставить с мощностью 0,5-1 ватт.

   Вернемся к дросселю - провод намотки дросселя 0,2-0,3 миллиметра, содержит он 150 витков, а мотаем его так: сначала наматываем 50 витков, затем делаем отвод и мотаем еще 100 витков - вот дроссель и готов. Стабилитрон лучше применить импортный, так как у него размеры поменьше. Выxодной конденсатор на 47 микрофарад можно увеличить до 100, но не стоит изменять напряжение конденсатора. Диод может быть заменен практически любым который есть под рукой, но лучше всего применить диод Шоттки, поскольку у него наименьший спад напряжение на переxоде.

   Готовый преобразователь с одной батарейкой отлично помещается в корпусе от кроны (такой корпус можно изготовить из пластмассы). Желательно применение никель-металл-гидридныx батареек, типа ААА. Такой преобразователь можно также собрать на smd компонентаx, тогда размеры схемы уменьшаться прблизительно в 5 раз. А вообще это незаменимая вещь для радиолюбителя - думаю в этом со мной согласится каждый электронщик, которому уже надоело менять батарейки на 9В. Желательно сделать крону с передвижной задней панелью, чтобы можно было вынуть батарейку и зарядить.

   И еще - для работы преобразователя нужно чтобы его включили, оставить его включенным все время приведет к быстрому разряду батарейки и следовательно нужен выключатель который можно совместить с контактом включения мультиметра или же снабжать устройство автономным выключателем.

   Для этого всего лишь нужно сделать небольшое отверстие в корпусе мультиметра и при помощи силикона приклеить выключатель, который последовательно соединен с плюсом батарейки (при включении ток подается на преобразователь и устройство начинает работать). Я применяю такое устройство уже 2 месяца, работает отлично, сам мультиметр работает так, как работал и от кроны. С вами был АКА.

Питание мультиметра от батарейки 1,5 вольта

Блок: 2/2 | Кол-во символов: 2716
Источник: https://radioskot.ru/blog/zamena_batarejke_krona_9v/2016-09-17-452

Схема генератора преобразователя напряжения

Предлагается повышающий инвертор постоянного напряжения, имеющий хорошие выходные данные с минимумом входящих элементов. Схема представлена на рисунке.

На транзисторах VT1 и VT2 собран двухтактный генератор импульсов. Ток положительной обратной связи протекает через вторичные обмотки трансформатора Т1 и нагрузку, подключенную между цепью + 9 В и общим проводом. За счет пропорционального токового управления транзисторами существенно уменьшены потери на их переключение и повышен КПД преобразователя до 80… 85 % .
Вместо выпрямителя высокочастотного напряжения используются база-эмиттерные переходы транзисторов самого генератора. При этом величина тока базы становится пропорциональной величине тока в нагрузке, что делает преобразователь весьма экономичным.
Другой особенностью схемы является срыв колебаний в отсутствие нагрузки, что автоматически может решить проблему управления питанием. Ток от батареи, при отсутствии нагрузки, практически не потребляется. Преобразователь, будет сам включаться тогда, когда от него потребуется что-нибудь запитать и выключаться, когда нагрузка будет отключена.
Но так как в большинстве современных мультиметров введена функция автоматического отключения питания, для исключения доработки схемы мультиметра, проще установить выключатель питания преобразователя.

Блок: 2/5 | Кол-во символов: 1360
Источник: https://SdelaySam-SvoimiRukami.ru/3260-pitanie-multimetra-ot-batareyki-15-volta.html

Конструкция и детали

Все элементы схемы собраны на печатной плате из односторонне фольгированного стеклотекстолита, имеющего размер батарейного отсека мультиметра. Чертеж печатной платы и схема расположения элементов показаны на рисунке:

Для удобства повторения чертеж показан со стороны фольги. Он очень простой и разработан так чтобы проводники можно было вырезать резаком. Для подключения аккумулятора на плату припаивают две Г-образные латунные пластины, одна из которых (идущая к минусу аккумулятора) снабжена пружиной для обеспечения надежного контакта. Для фиксации аккумулятора на плате удобно использовать скобу, изготовленную из пластикового шприца объемом 5 мл, и приклеенную к плате термоклеем.

Трансформатор Т1 намотан на кольцевом магнитопроводе К10х6х4,5 из феррита 2000НМ, кромки которого притуплены напильником. Дополнительно магнитопровод изолирован тонкой фторопластовой лентой. Обе обмотки трансформатора наматывают в два провода, соединяя затем конец одной полуобмотки с началом другой. Первичная обмотка содержит 2х10 витков, а вторичная – 2х70 витков провода ПЭЛ-0,17, причем вторичная обмотка мотается первой. Обмотки обязательно нужно правильно сфазировать согласно обозначению, приведенному на схеме. К плате трансформатор приклеивают термоклеем, а выводы подключают согласно приведенному чертежу.

Транзисторы VT1, VT2 подбираются с близкими значениями коэффициента передачи тока. Вместо КТ209 можно использовать другие кремниевые транзисторы прямой проводимости типа КТ203, КТ208, КТ501 и т.п.

К остальным элементам особых требований не предоставляется. Разъемы подключения зарядного устройства и питания мультиметра подключены к плате гибкими проводниками.

Блок: 3/5 | Кол-во символов: 1714
Источник: http://dkarelov.pp.ua/elkrona.html

Изготовление трансформатора преобразователя напряжения

Основой генератора импульсов является трансформатор Т1.
Магнитопроводом трансформатора Т1 служит кольцо К20х6х4 или К10х6х4,5 из феррита 2000НМ. Можно взять кольцо из старой материнской платы.

Порядок намотки трансформатора.
1. Вначале нужно подготовить ферритовое кольцо.
• Для того чтобы провод не прорезал изоляционную прокладку и не повредил свою изоляцию, желательно притупить острые кромки ферритового кольца мелкозернистой шкуркой или надфилем.
• Намотать изоляционную прокладку на кольцевой сердечник для исключения повреждения изоляции провода. Для изоляции кольца можно использовать лакоткань, изоленту, трансформаторную бумагу, кальку, лавсановую или фторопластовую ленту.

2. Намотка обмоток трансформатора с коэффициентом трансформации 1/7: первичная обмотка – 2х4 витка, вторичная обмотка – 2х28 витков изолированного провода ПЭВ -0,25.
Каждую пару обмоток наматывают одновременно в два провода. Складываем пополам провод отмеренной длины и сложенным проводом начинаем плотно наматывать на кольцо нужное количество витков.

Для исключения повреждения изоляции провода при эксплуатации, по возможности, применить провод МГТФ или другой изолированный провод диаметром 0,2-0,35 мм. Это несколько увеличит габариты трансформатора, приведет к образованию второго слоя обмотки, но гарантирует бесперебойную работу преобразователя напряжения.
• Вначале мотаются вторичные обмотки lll и lV (2х28 витков) цепи баз транзисторов (см. схему преобразователя).
• Затем на свободном месте кольца, так же в два провода, мотаются первичные обмотки l и ll (2х4 витка) цепи коллекторов транзисторов.
• В итоге, после разрезки петли начала обмотки, у каждой из обмоток будет 4 провода — по два с каждой стороны обмотки. Берём провод конца одной половины обмотки(l) и провод начала второй половины обмотки (ll) и соединяем их вместе. Аналогично поступаем со второй обмоткой (lll и lV). Должно получиться примерно следующее: (красный вывод – середина нижней обмотки (+), черный вывод – середина верхней обмотки (общий провод)).

• При намотке обмоток, витки можно закрепить клеем «БФ», «88» или цветной изолентой обозначающей разным цветом начало и конец обмотки, что в дальнейшем поможет правильно собрать обмотки трансформатора.
• При намотке всех катушек нужно строго соблюдать одно направление обмотки, а также отмечать начало и конец обмоток. Начало каждой обмотки помечено на схеме точкой у вывода. При несоблюдении фазировки обмоток генератор не запустится, так как в этом случае нарушатся условия необходимые для генерации. Для этой же цели, как вариант, возможно использовать два разноцветных провода от сетевого кабеля.

Блок: 3/5 | Кол-во символов: 2701
Источник: https://SdelaySam-SvoimiRukami.ru/3260-pitanie-multimetra-ot-batareyki-15-volta.html

Монтаж и наладка

Наладка преобразователя напряжения сводится к подбору числа витков первичной обмотки трансформатора таким образом, чтобы при входном напряжении 0,9В (то есть минимально допустимом для щелочного элемента) на его выходе получилось не более 7,5В. Это необходимо для того, чтобы мультиметр вовремя отобразил индикатор снижения напряжения питания и пользователь был информирован о необходимости произвести подзарядку аккумулятора. Затем необходимо убедиться, что при номинальном напряжении аккумулятора 1,2В на выходе преобразователя получилось напряжение около 9В и при необходимости произвести повторную настройку преобразователя.

Затем подбором резистора R1 необходимо настроить зарядный ток аккумулятора, который при выключенном мультиметре должен быть не более 1/10 емкости аккумулятора. Например, автор использовал элемент емкостью 800 мА час., поэтому зарядный ток выбран равным 80 мА. Хотя для зарядки аккумулятора автор использовал источник питания напряжением 9В, для этой цели удобно, например, использовать зарядное устройство для мобильных телефонов с выходным напряжением 5В.

В конструкции на фото установлен аккумуляторный элемент, вынутый из отработавшей свой срок китайской электробритвы. Эта «Крона» уже более шести лет успешно эксплуатируется моем рабочем мультиметре.

Блок: 4/5 | Кол-во символов: 1316
Источник: http://dkarelov.pp.ua/elkrona.html

Сборка преобразователя напряжения

Для работы в преобразователях небольшой мощности, как в нашем случае, подойдут транзисторы А562, КТ208, КТ209, КТ501, МП20, МП21. Возможно придётся подобрать количество витков вторичной обмотки трансформатора. Это связано с разной величиной падения напряжения на p-n переходах у различных типов транзисторов.
Транзисторы следует выбирать, ориентируясь на допустимые значения тока базы (он не должен быть меньше тока нагрузки) и обратного напряжения эмиттер-база. То есть, максимально-допустимое напряжение база-эмиттер должно превышать необходимое выходное напряжение преобразователя.
С целью уменьшения помех и стабилизации выходного напряжения преобразователь дополнен узлом из двух электролитических конденсаторов (для сглаживания пульсаций напряжения) и интегрального стабилизатора 7809 (с напряжением стабилизации 9 вольт) по схеме:

Преобразователь собираем согласно схеме и паяем все входящие элементы на текстолитовой плате вырезанной из универсальной монтажной платы, продающейся в радиотоварах, методом навесного монтажа. Размеры платы выбираются в зависимости от размеров выбранных транзисторов, получившегося трансформатора и места установки преобразователя. Вход, выход и общая шина преобразователя выведены гибким многожильным проводом. Выходные провода, с напряжением +9в, заканчиваются разъемом Джек 3,5 для подключения к мультиметру. Входные провода подключены к кассете с установленной батареей 1,5 вольта.

Элемент питания АА (1,5в) установлен в двухместную кассету от переносного приемника.

Одно место занято батареей, другое место служит для установки выключателя питания и закрепления всей кассеты, через переходную текстолитовую планку, в футляре мультиметра.

Настройка преобразователя.
Проверяем правильность сборки преобразователя, подключаем батарею и проверяем прибором наличие и величину напряжения на выходе преобразователя (+9в).
Если генерация не возникает и напряжения на выходе отсутствует, проверьте правильность подключения всех катушек. Точками на схеме преобразователя отмечено начало каждой обмотки. Попробуйте поменять местами концы одной из обмоток (входной или выходной).
Преобразователь способен работать и при уменьшении входного напряжения до 0,8 – 1,0 вольта и получить напряжение 9 вольт от одного гальванического элемента напряжением 1, 5 В.

Блок: 4/5 | Кол-во символов: 2340
Источник: https://SdelaySam-SvoimiRukami.ru/3260-pitanie-multimetra-ot-batareyki-15-volta.html

Приложение

Архив со схемой и чертежом печатной платы.

Блок: 5/5 | Кол-во символов: 68
Источник: http://dkarelov.pp.ua/elkrona.html

Доработка мультиметра

Для подключения преобразователя к мультиметру, необходимо найти внутри прибора свободное место и установить там гнездо для штекера Джек 3,5 или аналогичного имеющегося разъема. В моем мультиметре M890D свободное место нашлось в углу, слева от отсека для батареи «Крона».
В качестве футляра для мультиметра используется футляр от электробритвы.

Подготовил: Смирнов И.К.

Блок: 5/5 | Кол-во символов: 392
Источник: https://SdelaySam-SvoimiRukami.ru/3260-pitanie-multimetra-ot-batareyki-15-volta.html

Кол-во блоков: 10 | Общее кол-во символов: 15364
Количество использованных доноров: 3
Информация по каждому донору:
  1. https://radioskot.ru/blog/zamena_batarejke_krona_9v/2016-09-17-452: использовано 2 блоков из 2, кол-во символов 3543 (23%)
  2. http://dkarelov.pp.ua/elkrona.html: использовано 4 блоков из 5, кол-во символов 5028 (33%)
  3. https://SdelaySam-SvoimiRukami.ru/3260-pitanie-multimetra-ot-batareyki-15-volta.html: использовано 4 блоков из 5, кол-во символов 6793 (44%)

Начну с того,что давно уже хотел решить проблему с питанием своего мультиметра DT-9205B. Нужна была схема преобразователя питающаяся от аккумулятора мобильного телефона. Возьми два «аккума» от мобилки и не парься — говорили многие на форумах. Мне этот вариант не подходил, так как не хотел потом мучится с зарядкой, да и напряжение явно как у подсаженной Кроны, а не чистых 9 В. Да и лучше один раз заморочиться, чем потом мучаться. Перепробовал несколько схем найденных во «всемирной паутине», но больше всех понравилась схема преобразователя Чаплыгина. Схема содержит всего пару конденсаторов, пару транзисторов и естественно трансформатор. Транзисторы, как пишет автор, нужно применять кт209 или кт837К(И), с последними естественно и в нагрузку можно подлключить 0,5-1 А. Но для мультиметра нам и кт209 — хватит с головой!

Блок: 1/2 | Кол-во символов: 827
Источник: https://radioskot.ru/blog/zamena_batarejke_krona_9v/2016-09-17-452

Схема преобразователя 9В

Конденсаторы С1 — 100 мкф, С2 — 1000 мкф на 16 вольт.Колечко для трансформатора, любое ферритовое проницаемостью 2000НМ, я использовал зеленое от БП АТХ. Не используйте жёлтые, они предназначены для дросселей и в эту схему не подойдут. На картинке изображена для наглядности намотка обмотки. Маленькие колечки, от материнской платы — можно использовать, но мощность преобразователя будет меньше (правда для мультиметра хватит). Моё колечко с наружным диаметром 2 см.

Трансформатор преобразователя кольцевой

Обмотки в моем случае содержат: первичная — 9 витков в 2 жилки 0,7 мм и вторичная 16 витков в 2 жилки провода 0.7 мм. Первичку мотать нужно сразу 2 жилками, распределяя по всему колечку, поверх идентично  мотается  вторичка. Нужное напряжение можно рассчитать по формуле:

W2 = W1(Uвых — Uвх + 0,9) / (Uвх -0,5)

Где: W2 — вторичная, W1 -первичная обмотка.

Печатная плата под размер Кроны

Платку сделал под размер Кроны, хотя можно и навесом. Настройка заключается в подстройке нужного нам напряжения. На выход нужно повесить небольшую нагрузку — светодиод с резистором, параллельно подключаем вольтметр. Если напряжение 3,7 — 5 вольт — меняем концы первички. А если больше или меньше 9 вольт — отматываем или прибавляем по витку, в первичной или вторичной обмотке нашего трансформатора. Настройка закончена, напряжение на выходе не будет плавать, так как входное напряжение стабилизировано (3,7 вольт), благодаря применению батарейки от сотового. Разъём для подключения выдрал от «ненавистной» севшей Кроны. На заднюю крышку мультиметра вывел дополнительный включатель преобразователя и гнездо для зарядки. Аккумулятор закрепил термоклеем к задней стенке мультиметра. Преобразователь занял место кроны. Печатная плата под кт209 и кольца диаметром 2 см по ссылке. Подкорректируйте под свои нужды — схема простая.

Транзисторы кт209

Да, кстати: для зарядки аккумулятора использовал зарядку «лягушка». Имелась у меня такая, со сломанным зажимом — зажим убрал и подпаял провод со стандартным штекером. Удобно, так как можно визуально контролировать заряд батарейки.

Замена батарейке 9 вольт

Результатом доволен, мультиметра хватает на несколько месяцев, также не стоит забывать про ёмкость самого АКБ. Мультиметр работает штатно, как и от свежей Кроны, преобразователь не вносит ни каких помех на показания прибора. Собирал несколько таких преобразователей — все работают исправно. Делал с выходным напряжением 12 и на 15 вольт — главное подогнать обмотки. Для теста подключал свой сверлильный станочек — работает также как и от блока питания, но он всё же не для этих целей. В общем рекомендую эту схему к повторению, очень хорошая альтернатива «кронам»!

MT3608. Переделка мультиметра на батарейное питание.

Есть у меня старый боевой товарищ – китайский мультиметр а-ля DT9208 по имени FUKE. И ел он Кроны безбожно – одной батарейки хватало чуть дольше, чем на полгода. Да и заикаться стал в последнее время – то ток неправильно измеряет, то напряжение не то показывает. И решено было приобрести нового друга – автоматического (как по заказу подвернулась акция). А в старого вдохнуть новую жизнь, заменив Крону на обычные батарейки типоразмера АА. И потрудится он ещё в качестве запасного игрока.

Почему не литий, а обычные батарейки? Во-первых, литий надо периодически заряжать, а батарейки можно просто заменить. Во-вторых, хотелось поэкспериментировать. В-третьих, батарейки дешевле Кроны и служат дольше. Ну и в-четвёртых, была надежда, что батарейки будут высасываться практически до нуля, так как по даташиту нижняя граница входного напряжения преобразователя MT3608 составляет всего два вольта. Это означает, что в случае успеха мультиметр сможет «донашивать» батарейки, которые уже не работают в других устройствах (часы, пульты, фонарики и пр.), хотя остаточное напряжение на них составляет примерно 1,3 вольта.

Проверяем нашу гипотезу. Подаём на преобразователь MT3608 с регулируемого блока питания напряжение 3 вольта, на выходе устанавливаем 9 вольт. Далее плавно понижаем входное напряжение до двух вольт, контролируя выходное напряжение. Оно по-прежнему 9 вольт. Понижаем дальше – мой БП может выдать минимум только 1,5 вольта. Но и при этом напряжении выходное составляет те же 9 вольт. Замечательно! Даже лучше, чем ожидалось. Может быть мне такой экземпляр MT3608 попался? Проверил заодно, как ведёт себя MT3608 при повышенном напряжении. При изменении входного напряжения от 1,5 до 9,8 вольта выходное менялось от 9 до 9,05 вольта. И тут же возникла шальная мысль – а что, если ко входу MT3608 припаять колодку от Кроны, и в батарейный отсек мультиметра можно поместить любой аккумулятор, влезающий по размеру (с платой зарядки естественно), припаяв к нему ответную колодку от Кроны. Или ту же Крону. Просто она будет работать через MT3608. Как крайний вариант.
Итак, приступим. Разобрал мультиметр, аккуратно скальпелем вырезал пластиковые перегородки, чтобы не мешали установке держателя 2хАА. Тщательно прикинул куда что поместится. Откладываем в сторону.

Вставляем в держатель 2хАА свежие батарейки, замеряем напряжение:

Подаём на MT3608, проверяем. Работает. Припаиваем MT3608 к плате мультиметра, предварительно отрезав разъём, а ко входу MT3608 – держатель 2хАА. Проверяем ещё раз, заодно измерив потребляемый мультиметром ток на холостом ходу:

и во включенном состоянии:

После этого приклеиваем держатель 2хАА клеевым пистолетом. Плату MT3608 вообще никак крепить не стал – она замечательно держится на довольно упругих проводах между платой мультиметра и держателем 2хАА.

Решил найти самые дохлые батарейки в квартире, что оказалось довольно трудной задачей. Несмотря на обилие всяческих устройств, «плохих» батареек не нашлось. Зато у дальней стенки выдвижного ящика обнаружил раритет – Ni-Cd аккумуляторы 1991 года выпуска. Измерил напряжение – на одном 0,994 вольта, на другом – 0,997 вольта, что в сумме даёт 1,991 вольта. Самое то! Вставляем – работает! Мультиметр завёлся, напряжение измеряет. Что и требовалось доказать.

Собираем окончательно мультиметр, вставляем батарейки, производим измерения – всё в порядке. Будет теперь наш старый боевой друг донашивать одежду батарейки за старшими братьями. 🙂

Возможно, в ближайшем будущем и нового друга PM8233D переведу на батарейное питание. Только на ААА, ввиду малогабаритного корпуса и отсутствия места для АА.
Если мои эксперименты кому то помогут в решении каких то своих задач по электронике – я буду только рад.
И да – просьба не советовать, что лучше сразу купить мультиметр на АА. Я знаю. Просто старого друга покупал ооочень давно, а нового по акции – грех было отказываться от предложенной цены. Поэтому имею то, что имею.
Всем хорошего дня и реализации задуманного!

Традиция:

Кот в качестве гирлянды

Как использовать вольтметр на 12-вольтовой батарее

12-вольтная батарея - это тип батареи, который вы чаще всего встречаете на мотоциклах и электрическом газонном оборудовании, поэтому, если вы собираетесь использовать вольтметр на любой 12-вольтовой системе или источнике питания, это наиболее вероятный кандидат. Хотя вы можете использовать для этого специальный вольтметр, вы, скорее всего, воспользуетесь мультиметром. Измерение напряжения - лишь одна из его функций. Другие измеряют сопротивление и ток, поэтому вам нужно выбрать правильную функцию на циферблате, а также соответствующую шкалу.Помимо этого, вам необходимо соблюдать несколько простых мер предосторожности, главные из которых - надевать защиту для глаз и избегать измерения напряжения на аккумуляторе, который был полностью заряжен менее чем за час до проведения измерения.

Установка шкалы

Выбор шкалы мультиметра разделен на три группы. Один - это сопротивление, которое часто обозначается заглавной греческой буквой омега (Ω), а другой - ток, который обычно обозначается заглавной буквой A (для ампер). Вам нужно напряжение, обозначенное буквой V.В группе напряжения вы найдете несколько настроек, представляющих прогрессию чувствительности от 200 милливольт (мВ) до 500 вольт. Выбор шкалы также может включать настройки для постоянного и переменного напряжения. Напряжение постоянного тока обозначается прямой линией или вообще не обозначается, а напряжение переменного тока обозначается волнистой линией. Чтобы измерить напряжение в системе 12 В, поверните циферблат, чтобы выбрать напряжение постоянного тока в диапазоне 20 В.

Измерение статического напряжения

Перед измерением напряжения на аккумуляторе рекомендуется отключить его от цепи, отсоединив кабели аккумулятора.Это сводит к минимуму вероятность того, что утечка блуждающего тока повлияет на ваше чтение. Подключите красный провод, идущий в комплекте с измерителем, к порту VΩ, а черный провод - к общему порту (COM). Прикоснитесь черным проводом к отрицательной (-) клемме аккумулятора, а красный провод - к положительной (+) клемме. Обратите внимание на показания счетчика. Он сообщает вам напряжение между клеммами аккумулятора. Если батарея в порядке, показания должны быть выше 12 вольт. Оно должно быть где-то между 12,8 вольт (при полной зарядке) и 12.1 вольт (заряжено 50 процентов). Батарея не заряжена и может быть плохой, если показание составляет 11,9 вольт или ниже.

Измерение пускового напряжения и проверка системы зарядки

Вы можете провести еще два испытания напряжения на аккумуляторе 12 В, который питает мотоцикл или газонокосилку. Для этого вам потребуются зажимы типа «крокодил» на выводах вольтметра или помощник. Чтобы проверить пусковое напряжение, подсоедините кабели аккумуляторной батареи, затем удерживайте провода на клеммах при включении зажигания. При этом падение напряжения является нормальным, но оно не должно падать ниже 9.5 вольт. Если это так, аккумулятор необходимо заменить.

Чтобы проверить систему зарядки, удерживайте провода вольтметра на клеммах аккумулятора, пока вы вращаете двигатель примерно до 3000 об / мин. Напряжение должно возрасти до значения от 13,8 до 14,5 вольт, что является минимальным напряжением, необходимым для зарядки типичного аккумулятора 12 В. Если счетчик не показывает такое большое напряжение, поищите проблему в системе зарядки.

Как пользоваться мультиметром (Руководство DIYer's)

Фото: fotosearch.com

Когда-то предназначенные для инженеров и техников-электронщиков, мультиметры - иногда называемые «мультиметры» - снизились в цене и размерах, что делает их незаменимыми для домовладельцев, имеющих базовые знания в области схемотехники. При устранении проблем с мелкой бытовой техникой, модулями умного дома, акустическими системами или практически любым другим электронным устройством мультиметр будет одним из самых ценных инструментов в вашем арсенале.

Если вы новичок в мультиметрах, эти гаджеты сначала могут показаться сложными.Однако изучите основы, и вскоре вы сможете самостоятельно выполнять ряд диагностических тестов. Поскольку мультиметры различаются от модели к модели, перед началом работы обязательно изучите руководство по эксплуатации вашего конкретного устройства.

Фото: fotosearch.com

Два типа мультиметров

Аналоговые мультиметры, или вольт-ом-миллиамперметры (ВОМ), существуют уже несколько десятилетий, и их все еще можно найти по доступной цене в любой мастерской. -типа магазин. Новые дети в этом блоке - цифровые мультиметры (DMM) - предлагают более высокую точность с десятичной точкой, даже расширенные функции, такие как способность автоматически определять переменный ток (AC) или постоянный ток (DC).

Приложения и ограничения

Модели VOM и DMM измеряют напряжение, сопротивление и ток, заменяя необходимость в отдельных вольтметрах, омметрах и амперметрах. В то время как вы можете тестировать домашнее напряжение с помощью мультиметра, тестирование электрическим током ограничивается цепями низкого напряжения, такими как небольшие двигатели постоянного тока (DC) или низковольтные приборы переменного тока (например, ваши термостаты и дверные звонки) . Чтобы избежать перегорания предохранителя, повреждения мультиметра или риска получения травмы, не пытайтесь измерять ток, превышающий максимально допустимый для вашего устройства.

Среди прочего, мультиметры могут определять:

  • Доступный заряд аккумулятора
  • Напряжение в розетке или переключателе
  • Повреждение кабелей и шнуров
  • Работоспособность предохранителей, диодов и резисторов
  • Проводящая способность электрического пути

Измерение напряжения

С помощью мультиметра вы можете измерять как переменное, так и постоянное напряжение, что особенно полезно для обнаружения коротких замыканий или определения заряда аккумуляторной батареи.Начните с выбора соответствующего тока на мультиметре и диапазона напряжения, превышающего проверяемый вами ток. Например, если вы измеряете напряжение в сетевой розетке на 120 вольт, поверните ручку мультиметра до следующего наивысшего значения - 200 переменного тока. Если вы тестируете автомобильный аккумулятор на 12 В, выберите следующий по величине вариант - 20 В постоянного тока.

Затем перед тестированием убедитесь, что вы подключили свои измерительные провода к правильным разъемам: Для проверки напряжения подключите красный провод к порту с надписью «V». Для этого и всех тестов мультиметра черный провод подключается к общему (COM) порту.

Чтобы проверить заряд аккумулятора постоянным током, прикоснитесь красным щупом к его положительной клемме, а черным щупом - к отрицательной клемме; мультиметр покажет существующий заряд аккумулятора. Поскольку полярность не является проблемой для переменного напряжения, не имеет значения, какой датчик вы вставляете в какое-либо отверстие стенной розетки; вставьте оба щупа, и мультиметр покажет напряжение на розетке.

Совет по безопасности: Держите зонды за изолированные ручки. Не прикасайтесь к металлической части щупов во избежание поражения электрическим током.

Фото: fotosearch.com

Тестирование сопротивления и непрерывности

В электронике «сопротивление» - это количество препятствий для потока электричества, а меньшее - больше или, скорее, полезно для работы вашего Техника. Имея в руках мультиметр, вы можете проверить сопротивление компонентов печатной платы и элементов бытовой техники по всему дому. Если, например, микроволновая печь не работает должным образом, эта проверка может помочь вам определить, следует ли заменить один нефункционирующий компонент на печатной плате или сразу купить новую микроволновую печь.

Прежде чем приступить к тестированию, убедитесь, что прибор отключен от сети. Подключите красный провод к порту с символом ома «Ω» и выберите функцию минимального сопротивления на шкале. Хотя вы можете тестировать отдельные конденсаторы и компоненты непосредственно на печатной плате, вы получите более точные показания, если вы удалите компонент, а затем протестируете его. Когда вы одновременно касаетесь черным и красным щупами обоих концов компонента, вы получаете показания. Чем ниже показание, тем меньше сопротивление электрическому потоку.Сравнивая показания других компонентов на печатной плате, вы можете определить, следует ли заменять компонент с необычно высоким показателем.

Чтобы проверить непрерывность, или непрерывный поток , электрического пути между двумя точками, подключите красный провод к гнезду «Ω» и поверните шкалу к символу непрерывности. Небольшое значение - или звуковой сигнал - указывает на то, что между двумя точками существует непрерывный путь. Однако отсутствие чтения или звукового сигнала указывает на проблему. Например, если вы только что вставили новую лампочку в лампу, но все еще не включается, не включается, запуск этого теста на обоих концах шнура питания может подтвердить, что в вашей тусклой комнате виноват внутренний обрыв шнура. .

Тестирование тока низкого напряжения

Для измерения тока низкого напряжения мультиметр должен стать частью цепи, позволяя току фактически проходить через мультиметр. Это удобно для определения того, получает ли низковольтная цепь, например, петельный набор ландшафтных фонарей на солнечной энергии, питание для всех источников света. Для этого теста подключите красный провод к порту с меткой «A» для ампер и выберите на шкале следующую по величине функцию ампер.

В вашем руководстве по эксплуатации может быть диаграмма, но если нет, вы можете протестировать простую схему, подключив прямую подачу от источника питания (обычно черного) к красному щупу мультиметра.Затем черный щуп мультиметра подключается к положительному проводу (обычно черному) на приборе, который вы тестируете. Наконец, нейтральный провод источника питания (обычно белый) подключается к отрицательному проводу устройства (также белый). Когда вы правильно подключили цепь, включите источник питания, чтобы измерить электрический расход или ток через цепь.

Совет по безопасности: Как упоминалось ранее, не проверяйте , а не цепь, которая превышает возможности вашего мультиметра.Мультиметры «свариваются» при максимальном напряжении, которое обычно ниже, чем в быту. Если на мультиметре есть надпись «10A MAX FUSED», не проверяйте ток, который, как вы подозреваете, может быть выше 10 ампер.

5 причин, по которым ваш мультиметр показывает неправильное напряжение

Мультиметр - это электронный измерительный прибор, который обычно используется в электрической и электронной области.

Если вы опытный инженер, электрик, домашний мастер, любитель электроники и т. Д., Наличие мультиметра принесет вам пользу во многих отношениях.

Мультиметр может выполнять более одного измерения, включая: Напряжение , Ток , Сопротивление и другие в зависимости от сложности мультиметра.

Из множества измерений, Напряжение является одним из наиболее распространенных параметров, которые он используется для измерения.

Но мультиметр не идеальный измерительный прибор.

Иногда может показываться неправильное напряжение.

Возможно, вы читаете это, потому что ваш мультиметр показывает неправильное напряжение.

Значит ли это, что вам нужно выбросить мультиметр и купить новый?

Конечно, нет!

Ниже приведены некоторые возможные причины, по которым мультиметр показывает неправильное напряжение:

  • Низкий заряд батареи
  • Неисправные выводы
  • Неправильное размещение датчиков
  • Неисправность компонентов
  • Перегорел предохранитель

Более подробное описание каждой причины читайте далее.

Обратите внимание: всегда сначала пробуйте стандартную процедуру включения и выключения мультиметра, а затем проверяйте, не считывается ли все еще неправильное напряжение.

5 причин, по которым мультиметр показывает неправильное напряжение

Давайте более подробно рассмотрим каждую из причин, по которым мультиметр показывает неправильное напряжение.

Причина № 1: мультиметр показывает неправильное напряжение:

Низкий заряд батареи

Первая и наиболее вероятная причина, по которой ваш мультиметр показывает неправильное напряжение, заключается в том, что его батарея разряжена ниже номинального напряжения.

Электронные компоненты и устройства работают в определенном диапазоне напряжений.

Будь то мобильный телефон, калькулятор, тостер, телевизор и т. Д.

Однако некоторые из этих устройств могут быть подключены к розетке и получать питание «бесконечно» (или до тех пор, пока вы не перестанете оплачивать счета).

Другие устройства, которые по своей природе являются мобильными, работают от ограниченного источника питания, такого как аккумулятор.

Мультиметр - это мобильное устройство, потому что его нужно носить с собой и использовать в разных местах.

Следовательно, он должен питаться от батарей.

Это может вызвать проблемы со считыванием напряжения, когда батареи начинают падать.

Падение напряжения батареи может вызвать падение внутреннего опорного напряжения, что может привести к завышению показаний счетчика.

Итак, если вы не получаете нормальные показания напряжения на вашем мультиметре, замените текущие батареи на более новые, а затем проверьте снова.

Если вы получаете нормальные показания, вы знаете, что старые батареи упали ниже своего номинального напряжения.

Даже если вы долгое время не использовали мультиметр, на аккумуляторах все равно может снизиться напряжение.

Так что остерегайтесь этого.

Причина № 2: мультиметр показывает неправильное напряжение:

Неисправные провода

Если вы заменили батареи на новые, но вы по-прежнему получаете неправильные показания напряжения, следующая возможная проблема, которая может возникнуть, - это неисправные провода.

Чтобы проверить провода мультиметра, установите мультиметр на считывание сопротивления, а затем соедините щупы вместе.

Сопротивление, которое должно отображаться для исправных проводов мультиметра, должно быть нулевым.

Если по какой-либо причине значение сопротивления выше единицы или повсюду, провода вашего мультиметра неисправны и могут быть причиной того, что мультиметр показывает неправильное напряжение.

Попробуйте заменить выводы, чтобы увидеть, решит ли это проблему.

Другая проблема может заключаться в том, что щупы неправильно подключены к мультиметру.

Если нет надлежащего соединения, не будет надлежащей электрической проводимости, и поэтому будет отображаться неправильное напряжение.

Итак, убедитесь, что щупы мультиметра подключены правильно.

Причина № 3, мультиметр показывает неправильное напряжение:

Ошибка пользователя

Хорошо, эта причина сводится к ошибке пользователя.

Ошибка пользователя связана с тем, что пользователь (человек, использующий мультиметр) не разместил выводы мультиметра в нужных точках цепи или батареи.

Это может показаться глупой причиной того, почему мультиметр показывает неправильное напряжение, но это вполне возможно и случалось со мной много раз.

Это могло быть вызвано неправильным чтением схемы или ошибочным размещением ее в неправильном месте.

В любом случае дважды проверьте, что вы измеряете правильные части цепи, если ваш мультиметр показывает неправильное напряжение.

Причина № 4: мультиметр показывает неправильное напряжение:

Перегорел предохранитель

Предохранители используются в электрическом и электронном поле для обеспечения защиты от токов, превышающих нормальный порог устройства.

Этот порог может быть разным для разных устройств, поэтому существуют предохранители, которые могут выдерживать разные уровни тока.

При превышении этого порога тока металлический провод внутри предохранителя плавится, нарушая прохождение тока.

Мультиметры имеют максимальный ток, с которым они могут работать.

Итак, чтобы защитить их и вас от сверхтоков, они оснащены предохранителями.

Если вы используете мультиметр для измерения тока или напряжения за пределами максимального порогового значения, предохранитель выйдет из строя.

Если предохранитель перегорел, мультиметр не будет работать должным образом и, следовательно, будет отображать неверные значения напряжения.

Если вы хотите узнать, как проверить, не перегорел ли предохранитель и как его заменить, посмотрите видео ниже.

Причина № 5 мультиметр показывает неправильное напряжение:

Неисправность компонента

Последняя возможная причина, по которой ваш мультиметр может показывать неправильное напряжение, может не быть проблемой самого мультиметра.

Проблема может быть в электронном / электрическом компоненте, который вы тестируете.

Электронные компоненты несовершенны. Они тоже подвержены неудачам.

Ниже приведены несколько причин, по которым электронные компоненты могут выйти из строя.

  • Превышение номинального тока или напряжения компонента
  • Электростатический статический разряд

Если конкретный компонент вышел из строя, это может привести к неверным показаниям напряжения на мультиметре при проверке другой части схемы (в зависимости от по самой схеме конечно).

Как убедиться, что ваш мультиметр не показывает неправильное напряжение

Итак, мультиметр показывает напряжение, которого вы не ожидаете.

Возможно, вы знаете, какое напряжение он должен отображать, но как вы можете быть уверены, что с мультиметром что-то не так?

Если у вас есть блок питания, установите для него напряжение (которое находится в пределах диапазона мультиметра), а затем используйте мультиметр для проверки выходного напряжения.

Если напряжение на мультиметре совпадает с напряжением блока питания - отлично!

Однако, если напряжения не совпадают, вы знаете, что у вас проблема.

Возможно, у вас не валяется блок питания.

Ничего страшного.

Купите себе новую батарею (AA, AAA, D-элемент, 9 В и т. Д.) И проверьте напряжение. Поскольку это новая батарея, напряжение при испытании должно быть примерно равным значению полной емкости батареи.

Опять же, если мультиметр показывает неправильное напряжение, вы знаете, что у вас есть проблема, и можете перебрать 5 возможных причин, чтобы найти проблему.

Как избежать считывания неправильного напряжения с помощью мультиметра

Это может быть довольно пустой тратой времени, когда нужно пройти все этапы выяснения, почему ваш мультиметр показывает неправильное напряжение.

Возможно, вы знаете поговорку: «Профилактика - лучшее лекарство».

Это наличие привычек или процедур, которые в первую очередь предотвращают возникновение проблемы.

Ниже приведены некоторые вещи, которые вы можете сделать, чтобы избежать ситуации, когда мультиметр показывает неправильное напряжение по каждой из 5 возможных причин, упомянутых ранее.

Низкий заряд батареи

Вы не можете реально контролировать, как работает ваша батарея.

Но вы можете контролировать качество батарей, которые вы покупаете для своего мультиметра.

Купите качественные аккумуляторы, которые прослужат дольше. Это избавит вас от необходимости постоянно менять батарейки мультиметра (что сэкономит вам время и деньги).

Неисправные провода

В зависимости от того, как часто вы используете мультиметр и как вы их используете, вы будете скручивать, поворачивать, растягивать их во всех направлениях.

Это вызовет некоторый износ выводов мультиметра, что, несомненно, приведет к их выходу из строя со временем.

Итак, чтобы обеспечить долговечность, обращайтесь с проводами осторожно при использовании мультиметра.

Ошибка пользователя

Будут сделаны ошибки.

В конце концов, мы люди.

Но мы можем уменьшить частоту, с которой мы делаем ошибки при считывании напряжения на мультиметре, с помощью некоторых вещей, которые мы делаем перед тестированием.

Никогда ничего не предполагайте. Всегда делайте привычкой читать схему цепи, которую вы читаете, чтобы определить правильные точки, где разместить выводы мультиметра.

Проверьте несколько раз, чтобы убедиться, что вы читаете одно и то же напряжение.

Возможно, вы ошиблись с первого раза, поэтому повторное тестирование устранит любые сомнения.

Также убедитесь, что вы устанавливаете правильное соединение с тем, что вы, возможно, тестируете.

Перегорел предохранитель

Во избежание перегорания предохранителя мультиметра ознакомьтесь с ним.

Все мультиметры имеют разные номинальные значения максимального тока и напряжения.

Прочтите руководство к мультиметру и ознакомьтесь с его максимальными значениями напряжения и тока.

Это предотвратит проверку любых токов и напряжений, выходящих за пределы вашего мультиметра.

Неисправность компонента

Как и в случае с мультиметром, убедитесь, что напряжение и ток не выходят за пределы компонентов в вашей цепи.

Электронные компоненты также могут быть повреждены электростатическим разрядом при обращении с ними.

Чтобы предотвратить это, следуйте пунктам ниже

  • Не допускайте попадания воздуха на электронику
  • Держите электронику вдали от пластиков и синтетических материалов
  • Приобретите антистатический коврик (который предназначен для отвода статического разряда от you)

Введение в электронное оборудование

Введение

В этом семестре вы будете изучать электричество и магнетизм.Чтобы сделать ваше пребывание здесь более поучительным, мы разработали это лабораторное упражнение, чтобы познакомить вас с некоторым оборудованием, которое вы будете использовать в этом курсе. Некоторые из терминов, которые будут использоваться, будут более подробно объяснены в последующих лабораторных занятиях, но будут использоваться здесь без подробных объяснений для начала.

Вам нужно будет распечатать копию этого документа. Ответы не будут отправляться в электронном виде. Версию для печати можно найти, нажав кнопку печати в верхнем правом углу этой страницы.

Вот список оборудования, которое вы будете использовать сегодня:

1

DC ( D irect C urrent) источник питания. Это источник напряжения, полярность которого не меняется, как это происходит в источнике напряжения AC ( A, переменный ток, C ). Стандартные электрические розетки подают напряжение переменного тока. Использование этого источника питания будет таким же, как при использовании сухой аккумуляторной батареи, за исключением того, что вы сможете изменять используемое напряжение.

2

Генератор сигналов. Это устройство генерирует сигнал переменного тока в форме синусоидальной, зубчатой ​​или прямоугольной формы. Частота (скорость изменения полярности сигнала), а также амплитуда (которая в этом упражнении будет такой же, как и напряжение) могут быть изменены по выбору пользователя. Это будет более безопасная и гибкая альтернатива использованию переменного напряжения от стенной розетки.

3

Цифровой мультиметр. Как следует из названия, это устройство измеряет (или метр, ) несколько величин, связанных с электрическими цепями.Мультиметр может использоваться как вольтметр , (для измерения напряжения), амперметр , (для измерения тока, как постоянного, так и переменного тока) и омметр (для измерения сопротивления).

4

Осциллограф. Это оборудование выглядит наиболее запутанным из всего оборудования, которое вы будете использовать сегодня. Однако по сути это просто вольтметр, который может показывать изменяющиеся во времени изменения напряжения.

Часть 1. Измерение напряжения, тока и сопротивления цифровым мультиметром

Для этой лаборатории предоставляются три разных мультиметра: Fluke 77, Radio Shack и Tenma.Работа этих мультиметров очень похожа, поэтому мы сосредоточимся здесь на Fluke 77. Большая центральная ручка используется для определения типа выполняемого измерения. Типы измерений, которые могут быть выполнены: переменное напряжение (), постоянное напряжение

(В),

постоянное напряжение ниже 300 мВ

(300 мВ), сопротивление

(Ом), переменный ток () и постоянный ток

( А).

Чувствительность измерителя можно выбрать, нажав желтую кнопку в центре ручки. Счетчик имеет цифровой дисплей (четыре полных цифры плюс первая цифра, которая может быть либо 1, либо ничего), поэтому могут отображаться положительные или отрицательные значения от 0 до 19 999.Нажав желтую кнопку, можно сместить десятичную точку, или вы можете использовать функцию автоматического выбора диапазона, которая автоматически устанавливает десятичную точку. Вы всегда должны использовать максимально чувствительную шкалу, чтобы получить максимальное количество значащих цифр.

Рисунок 1

Внизу мультиметра четыре гнезда. Они используются для подключения измеряемого объекта к мультиметру. Для измерения напряжения постоянного, переменного тока и сопротивления используйте два разъема, обозначенные «VΩ» и «COM».«При измерении напряжений гнездо« VΩ »(красный) является положительным, а гнездо« COM »(черное) - отрицательным. Для измерения переменного или постоянного тока используйте гнездо« 10 А »или« 300 мА »и« Гнездо COM ". Гнездо" 300 мА "предназначено для измерения токов менее 300 мА, а гнездо" 10 А "- для измерения токов более 300 мА, но менее 10 А. Если вы когда-либо не уверены в величине тока в цепи всегда лучше использовать сначала соединение с более высоким током 10 А, чтобы избежать повреждения счетчика или перегорания предохранителя для соединения с нижним током 300 мА.Если вы обнаружите, что ваш измеритель не работает должным образом, вы можете проверить целостность предохранителя, используя другой мультиметр для измерения сопротивления цепи амперметра (которое должно составлять всего несколько Ом, а не «OL» для перегрузки или бесконечного сопротивления, что обычно указывает на то, что предохранитель перегорел и его необходимо заменить). Если вашему мультиметру требуется много времени для стабилизации при считывании напряжения, возможно, батарея разряжена (на что указывает символ «разряженная батарея» на дисплее). Ваш лабораторный инструктор может помочь вам, если вам потребуется помощь в замене предохранителя или батареи.Точность мультиметров указана в приложении.

Как использовать цифровой мультиметр

В этом сегменте мы будем измерять напряжение, ток и сопротивление цифровым мультиметром. Напряжение - это разность электрических потенциалов между двумя точками в цепи, измеренная в единицах Вольт . Ток - количество электроэнергии, протекающей через сегмент цепи , измеренное в единицах Ампер или Ампер . Сопротивление - сопротивление току, измеренное в единицах Ом .
Измерение напряжения
Сначала создайте простую схему, подключив маленькую лампочку к источнику питания с помощью двух шнуров с банановой вилкой. Убедитесь, что источник питания полностью повернут вниз (ручка управления должна быть полностью повернута против часовой стрелки).

Примечание: цвет проводов не критичен.Цвет помогает определить полярность (красный - положительный, черный - отрицательный) и используется как стандартное наглядное пособие.

Медленно поверните ручку управления источником питания по часовой стрелке, пока лампочка не засветится со средней яркостью (ручка должна находиться примерно на полпути к максимальному значению на шкале; точное положение не имеет значения). Будьте осторожны, чтобы не пережечь лампу из-за слишком высокого напряжения! Не изменяйте эту настройку, так как она будет использоваться в следующей процедуре.Теперь мы измерим напряжение, которое источник питания подает на схему.

Осторожно: НЕ поворачивайте блок питания намного дальше средней точки - установка напряжения выше этого значения может легко повредить лампы!

Включите мультиметр, настройте его на измерение постоянного напряжения и подключите провода от мультиметра к источнику питания. Провода должны подключаться к мультиметру в гнездо с маркировкой «COM» (отрицательный полюс) и гнездо с меткой «V.«Эти провода затем должны быть подключены к источнику питания поверх проводов, идущих к лампочке (« совмещенный »стиль). Теперь вы измеряете напряжение на двух клеммах источника питания. В отведенном для этого месте на на вашей бумажной копии рабочего листа напишите напряжение с правильными единицами измерения и погрешностью. Примечание: По данным производителя, расходомеры Fluke 77 рассчитаны на точность ± (0,3% от показаний + младшая значащая цифра) для напряжений от 0,001 В до 320 В.(Пример: 10,00 В ± (0,03 + 0,01) В. Измерители Micronta рассчитаны с точностью ± (0,5% от показаний + младший разряд) для напряжений от 300 мВ до 3 В и ± (1,0% от показаний). показание + младшая значащая цифра) для напряжений от 3 В до 1000 В. Напряжение Питания: Что означает отрицательное значение напряжения? ( подсказка: полярность )
Измерение тока
Теперь мы будем использовать мультиметр для измерения тока в цепи.Поскольку измерение тока через в цепи сильно отличается от измерения напряжения в двух точках в цепи, нам придется отрегулировать то, как мы вставляем мультиметр в схему. Путь цепи должен быть разорван и амперметр должен быть подключен так, чтобы ток проходил через мультиметр. Выключите источник питания, не касаясь ручки управления. Отсоедините провода мультиметра от источника питания. На мультиметре переместите провод от разъема с маркировкой «V» к разъему с маркировкой «300 мА».«Теперь отсоедините один из проводов, идущих к лампочке, и замените его мультиметром и его проводами. Подключите один провод от мультиметра к источнику питания, а другой - к лампочке. Настройте мультиметр на измерение постоянного тока и включите снова включите источник питания. Теперь ваш счетчик должен измерять ток , протекающий через цепь . В отведенном ниже месте напишите ток с правильными единицами измерения и погрешностью. В отведенном для этого месте на твердой копии рабочего листа напишите напряжение с правильными единицами измерения и неопределенностью. Примечание: Измерители Fluke 77 рассчитаны на точность ± (1,5% от показаний + 2 · наименьшая значащая цифра) для токов до 10 А. Счетчики Micronta имеют точность ± (1,0% от показаний + младшая значащая цифра) для токов до 30 мА, ± (1,5% от показания + младшая значащая цифра) для токов от 30 до 300 мА и ± (2,0% от показания + младшая цифра) для токов от 0,3 до 10 А. Ток в цепи: Что означает отрицательное значение тока?
Измерение сопротивления
Мы будем использовать мультиметр для последнего измерения этой цепи.Измерим сопротивление лампочки. Сопротивление измеряется аналогично измерению напряжения. Провода счетчика размещаются по обе стороны от элемента схемы, а сопротивление считывается с помощью счетчика. Разница между измерением напряжения и измерением сопротивления заключается в том, что мультиметр в режиме измерения сопротивления пропускает небольшой ток через элемент схемы, используя собственную батарею. Измерения сопротивления должны выполняться при отключенном от цепи компоненте. Снова выключите питание. Полностью вытащить лампочку из цепи. Установите ручку управления мультиметра в положение, обозначенное «Ω» (это греческий символ омега, обозначающий сопротивление). Подключите провод с одной стороны лампы к гнезду VΩ, а другой провод от гнезда COM к другой стороне лампы. Обязательно запишите свое значение на листе с правильными единицами измерения. Примечание : расходомеры Fluke 77 рассчитаны на точность ± (0,5% от показаний + младшая значащая цифра) для сопротивлений до 3.2 МОм. Измерители Micronta рассчитаны на погрешность ± (1,0% от показаний + младшая значащая цифра) для сопротивлений до 300 кОм, ± (2,0% от показаний + младшая значащая цифра) для сопротивлений от 300 кОм до 3 МОм и ± ( 3,5% от показания + младший разряд) для сопротивлений от 3 МОм до 30 МОм. Сопротивление лампочки (при выключенном питании):

Часть 2. Измерение напряжения с помощью осциллографа

Эта часть лаборатории будет очень похожа на часть 1 в том, что вы будете измерять напряжение от простой цепи постоянного тока.Однако в этом случае вы будете использовать осциллограф.

Краткое описание осциллографов

Осциллограф очень похож на телевизионную трубку, где пучок электронов направляется к задней части экрана с помощью переменных электрических и магнитных полей. Экран покрыт люминофорным покрытием, которое светится при ударе электронов. Дальнейшее, более глубокое обсуждение можно найти в ряде электронных справочных материалов. Наиболее важными элементами управления осциллографа являются настройки усиления и развертки.Настройка усиление (измеряется в вольт на деление ) регулирует масштаб вертикальной координаты напряжения . Настройка развертки (измеряется в секундах на деление ) регулирует горизонтальный масштаб горизонтальной координаты время . Экран осциллографа очень похож на декартову систему координат. Оси координат разделены на большие части (длиной около 1 см) и меньшие части между большими.

Рисунок 2

Большие деления по вертикали называются единицами усиления в вольтах на деление. Итак, если вы измеряли напряжение батареи AA (максимум 1,5 В) с настройкой усиления 1 в / деление, вы бы увидели, что горизонтальная кривая осциллографа появляется на 1,5 больших деления над центральной линией (с правильным полярность; ниже линии с обратной полярностью). Если установить усиление на 2 вольта / деление, кривая появится на 3 единицы выше средней линии.Крупные деления на горизонтальной шкале называются единицами развертки секунд на деление. При более высоком значении развертки будет отображаться больше сигнала (например, широкоугольный объектив на объективе). камера). При низком значении развертки увеличивается меньшая часть кривой сигнала. Настройка развертки поможет вам разместить кривую сигнала на экране, чтобы можно было проводить более точные измерения. Развертка используется чаще всего при работе с сигналом переменного тока, в то время как усиление используется для регулировки сигналов переменного и постоянного тока.

Примечание: Внутренние ручки настроек усиления и развертки должны быть полностью повернуты по часовой стрелке, чтобы обеспечить их правильную калибровку; в противном случае ваши измерения могут быть неточными.

Процедура

Напряжение постоянного тока
Сначала вам нужно включить осциллограф и убедиться, что он правильно настроен. Вы должны увидеть ярко-зеленую горизонтальную линию поперек экрана. Отрегулируйте вертикальное положение линии кривой так, чтобы она совпадала с центральной линией сетки осциллографа.Отрегулируйте интенсивность и / или фокусировку, пока не получите тонкую сфокусированную линию. Теперь вы готовы визуально измерить напряжение вашего источника постоянного тока. Подключите провода банановой вилки от блока питания к осциллографу (помните полярность!). Как и раньше, установите напряжение примерно на половину максимального значения. Если вы больше не видите горизонтальную кривую, отрегулируйте настройку усиления до тех пор, пока кривая снова не станет видимой. На своем рабочем листе запишите настройку усиления и смещение кривой на экране. Настройка усиления на осциллографе: Количество отделений: Напряжение питания: Что означает отрицательное значение напряжения?
Генератор сигналов и напряжение переменного тока
Теперь мы будем иметь дело с сигналом переменного тока.Этот сигнал будет поступать от генератора сигналов . Эти устройства могут показаться такими же запутанными, как осциллограф, с таким же количеством ручек и переключателей; генератор сигналов делает именно то, что подразумевает его название: он генерирует сигнал. Вы указываете частоту и форму волны (мы будем иметь дело только с синусоидальными и прямоугольными сигналами), и он генерирует сигнал в соответствии с вашими требованиями. Наиболее важными элементами управления являются переключатели диапазонов , функциональные переключатели и ручка точной настройки .С помощью переключателей диапазона вы можете регулировать частоту от доли цикла в секунду (Гц) до миллионов циклов в секунду (МГц). Функция переключает выбор между синусоидальной, квадратной и пилообразной волнами. Ручка точной настройки сообщает вам, где вы находитесь в диапазоне (выбранном переключателями диапазонов). Ручка обычно имеет шкалу от 0 до 1. Таким образом, если вы выбрали диапазон 1 кГц и установили ручку примерно на 0,75, вы будете иметь дело с сигналом с частотой около 750 Гц.

ПРИМЕЧАНИЕ: Всегда поворачивайте ручку амплитуды до максимального значения (т. Е. До упора по часовой стрелке). Это даст вам полный сигнал от генератора.

Настройте осциллограф, как вы делали в предыдущем разделе (убедитесь, что вы обнулили кривую и т. Д.). Подключите осциллограф к генератору сигналов с помощью банановых штекерных проводов. Включите генератор сигналов и настройте его на выдачу синусоидальной волны 60 Гц. Отрегулируйте развертку и усиление, пока на экране не будут отображаться два полных цикла.После того, как сигнал появится на экране, определите его частоту, отметив настройку развертки и количество делений для одного цикла формы волны. Настройка развертки на прицеле: Количество делений за один цикл: Период: Частота сигнала: Частота, которую вы определили, такая же, как вы ожидали от генератора сигналов? Если нет, попросите вашего ТА вам помочь.

Авторские права © 2011 Advanced Instructional Systems, Inc.и Университет Северной Каролины | Кредиты

Как пользоваться мультиметром ~ Как использовать

Больше не надо чесать голову из-за неисправной техники. Из этого руководства вы узнаете все тонкости поиска и устранения неисправностей в вашей домашней электронике и бытовой электронике с помощью одного из самых удобных инструментов вашего набора инструментов.

Когда-то предназначенные для инженеров и техников-электронщиков, мультиметры, иногда называемые «мультиметрами», снизились в цене и размерах, что сделало их незаменимыми для домовладельцев, имеющих базовые знания в области схемотехники.При устранении проблем с мелкой бытовой техникой, модулями умного дома, акустическими системами или практически любым другим электронным устройством мультиметр будет одним из самых ценных инструментов в вашем арсенале.

Если вы новичок в мультиметрах, эти гаджеты поначалу могут показаться сложными. Однако изучите основы, и вскоре вы сможете самостоятельно выполнять ряд диагностических тестов. Поскольку мультиметры различаются от модели к модели, перед началом работы обязательно изучите руководство по эксплуатации вашего конкретного устройства.

Мультиметры двух типов

Аналоговые мультиметры или вольт-ом-миллиамперметры (ВОМ) существуют уже несколько десятилетий, и их все еще можно найти по доступной цене в любом магазине самодельной техники. Новые дети в этом блоке - цифровые мультиметры (DMM) - предлагают более высокую точность с десятичной точкой, даже расширенные функции, такие как способность автоматически определять переменный ток (AC) или постоянный ток (DC).

Приложения и ограничения

Модели VOM и DMM измеряют напряжение, сопротивление и ток, заменяя необходимость в отдельных вольтметрах, омметрах и амперметрах.В то время как вы можете тестировать домашнее напряжение с помощью мультиметра, тестирование электрическим током ограничивается цепями низкого напряжения, такими как небольшие двигатели постоянного тока (DC) или низковольтные приборы переменного тока (например, ваши термостаты и дверные звонки) . Чтобы избежать перегорания предохранителя, повреждения мультиметра или риска получения травмы, не пытайтесь измерять ток, превышающий максимально допустимый для вашего устройства.

Среди прочего мультиметры могут определять:

  • Доступный заряд аккумулятора
  • Напряжение в розетке или выключателе
  • Повреждение кабелей и шнуров
  • Работоспособность предохранителей, диодов и резисторов
  • Проводящая способность электрического пути

Измерение напряжения

С помощью мультиметра вы можете измерять как переменное, так и постоянное напряжение, что особенно полезно для обнаружения коротких замыканий или определения заряда аккумуляторной батареи.Начните с выбора соответствующего тока на мультиметре и диапазона напряжения, превышающего проверяемый вами ток. Например, если вы измеряете напряжение в сетевой розетке на 120 вольт, поверните ручку мультиметра до следующего наивысшего значения - 200 переменного тока. Если вы тестируете автомобильный аккумулятор на 12 В, выберите следующий по величине вариант - 20 В постоянного тока.

Затем перед тестированием убедитесь, что вы подключили измерительные провода к правильным гнездам: Для проверки напряжения подключите красный провод к порту с надписью «V». Для этого и всех тестов мультиметра черный провод подключается к общему (COM) порту.

Чтобы проверить заряд батареи постоянным током, прикоснитесь красным щупом к положительной клемме, а черным щупом - к отрицательной клемме; мультиметр покажет существующий заряд аккумулятора. Поскольку полярность не является проблемой для переменного напряжения, не имеет значения, какой датчик вы вставляете в какое-либо отверстие стенной розетки; вставьте оба щупа, и мультиметр покажет напряжение на розетке.

Совет по безопасности: Держите датчики за изолированные ручки. Не прикасайтесь к металлической части щупов во избежание поражения электрическим током.

Проверка сопротивления и непрерывности

В электронике «сопротивление» - это величина, препятствующая прохождению электричества, и чем меньше, тем лучше или, скорее, хорошо для работы ваших приборов. Имея в руках мультиметр, вы можете проверить сопротивление компонентов печатной платы и элементов бытовой техники по всему дому. Если, например, микроволновая печь не работает должным образом, эта проверка может помочь вам определить, следует ли заменить один нефункционирующий компонент на печатной плате или сразу купить новую микроволновую печь.

Во-первых, перед тестированием убедитесь, что прибор отключен от сети. Подключите красный провод к порту с символом ома «Ω» и выберите функцию минимального сопротивления на шкале. Хотя вы можете тестировать отдельные конденсаторы и компоненты непосредственно на печатной плате, вы получите более точные показания, если вы удалите компонент, а затем протестируете его. Когда вы одновременно касаетесь черным и красным щупами обоих концов компонента, вы получаете показания. Чем ниже показание, тем меньше сопротивление электрическому потоку.Сравнивая показания других компонентов на печатной плате, вы можете определить, следует ли заменять компонент с необычно высоким показателем.

Чтобы проверить непрерывность, или непрерывный поток , электрического пути между двумя точками, подключите красный провод к гнезду «Ω» и поверните шкалу к символу непрерывности «

».

». Небольшое значение - или звуковой сигнал - указывает на то, что между двумя точками существует непрерывный путь. Однако отсутствие чтения или звукового сигнала указывает на проблему.Например, если вы только что вставили новую лампочку в лампу, но все еще не включается, не включается, запуск этого теста на обоих концах шнура питания может подтвердить, что в вашей тусклой комнате виноват внутренний обрыв шнура. .

Испытания тока низкого напряжения

Для измерения тока низкого напряжения мультиметр должен стать частью цепи, позволяющей току фактически проходить через мультиметр. Это удобно для определения того, получает ли низковольтная цепь, например, петельный набор ландшафтных фонарей на солнечной энергии, питание для всех источников света.Для этого теста подключите красный провод к порту с меткой «A» для ампер и выберите на шкале следующую по величине функцию ампер.

В вашем руководстве по эксплуатации может быть таблица, но если нет, вы можете протестировать простую схему, подключив ток от источника питания (обычно черный) к красному щупу мультиметра. Затем черный щуп мультиметра подключается к положительному проводу (обычно черному) на приборе, который вы тестируете. Наконец, нейтральный провод источника питания (обычно белый) подключается к отрицательному проводу устройства (также белый).Когда вы правильно подключили цепь, включите источник питания, чтобы измерить электрический расход или ток через цепь.

Совет по безопасности: Как упоминалось ранее, не проверяйте , а не цепь, которая превышает возможности вашего мультиметра. Мультиметры «свариваются» при максимальном напряжении, которое обычно ниже, чем в быту. Если на мультиметре есть надпись «10A MAX FUSED», не проверяйте ток, который, как вы подозреваете, может быть выше 10 ампер.

Создано: 9 августа 2012 г.

Мультиметр - это измерительный прибор, который на определенном этапе потребуется использовать любому, кто занимается электроникой. Мультиметр можно использовать для измерения напряжения, тока, сопротивления, целостности цепи и других параметров.

Измерение постоянного напряжения и сопротивления

На видео ниже показан мультиметр, используемый для измерения напряжения батарей (постоянное напряжение) и сопротивления некоторых резисторов.

->

Измерение напряжения постоянного тока

Выбор диапазона напряжения постоянного тока

Чтобы измерить постоянное напряжение с помощью мультиметра, просто поверните селектор на мультиметре в положение постоянного напряжения.На мультиметре с автоматическим выбором диапазона, таком как показанный на видео, на шкале будет только один выбор напряжения постоянного тока.

Мультиметр, не имеющий автоматического выбора диапазона, будет иметь набор значений напряжения на шкале, которые можно выбрать, например 2В, 20В, 200В, 1000В. На мультиметре этого типа начните с выбора максимального напряжения на шкале, а затем уменьшите его до более низкого напряжения, если измеренное напряжение окажется низким. Если вы измеряете одну ячейку батареи и знаете, что это 1,2 В или 1.5 В, затем вы можете начать с установки шкалы мультиметра на 2 В или 20 В.

Измерение

После выбора напряжения постоянного тока на шкале мультиметра используйте два щупа для измерения на клеммах батареи. Черный щуп должен использоваться на отрицательной клемме аккумулятора и должен быть подключен к COM-разъему на мультиметре. Красный щуп следует использовать на положительной клемме аккумулятора и подключать к разъему мультиметра, обозначенному V.Это соединение может иметь другие обозначения, такие как символ ома (Ω).

После подключения щупов к батарее, напряжение батареи будет показано на дисплее мультиметра.

Полярность

Если красный и черный щупы мультиметра неправильно подключены к батарее (т. Е. Черный на положительном полюсе и красный на отрицательном), цифровой мультиметр покажет отрицательный знак рядом с показанием напряжения на дисплее.

На цифровом мультиметре не имеет значения, перепутаны ли провода при измерении напряжения.Правильное расположение выводов (правильная полярность - красный на плюсе и черный на минусе) имеет значение для старых аналоговых мультиметров (типа со стрелкой индикатора). Аналоговый (или аналоговый) мультиметр может быть поврежден, если перепутать полярность на проводах.

Результаты измерений

В видео используются батареи, состоящие из перезаряжаемых элементов на 1,2 В. Первый измеренный имеет шесть ячеек, поэтому напряжение должно быть около 1,2 В × 6 = 7,2 В. Вторая измеренная батарея содержит две ячейки или 1.2В × 2 = 2,4В. Последней измеряется одиночная ячейка 1,2 В.

Когда батареи 1,2 В полностью заряжены, они будут иметь напряжение чуть более 1,2 В. Это видно по измерениям, сделанным на видео.

Мультиметр - это устройство для проверки электроники, которое, э-э, проверяет несколько вещей, включая сопротивление, напряжение и ток. Используя определенные модели мультиметров, вы можете проверить правильность работы компонентов, таких как диоды, конденсаторы и транзисторы.Вы также можете устранить неполадки в цепи, чтобы увидеть, где пропадает ток, и определить проблемные места.

Чтобы купить мультиметр, не нужно лезть в копилку. Вы можете найти их, если вам нужны необычные функции, вы можете потратить более 100 долларов. Найдите модель, цена которой вам нравится, а затем потратитесь на следующую более дорогую модель. Вы будете постоянно пользоваться мультиметром. Поверьте, это стоит нескольких дополнительных долларов за лучшую модель.

Как работает мультиметр

Мультиметр имеет набор выводов: черный и красный.Вы прикрепляете эти выводы к компоненту или части схемы, которую вы тестируете, и цифровой индикатор выдает результаты. Вы настраиваете ручку, чтобы установить тест, который вы хотите выполнить, например сопротивление, напряжение или ток, а также диапазон для тестирования. Примечание: Некоторые мультиметры имеют функцию автоматического выбора диапазона, которая избавляет вас от необходимости устанавливать диапазон.

В измерительных проводах, которые обычно поставляются с мультиметрами, используются простые конусообразные наконечники. Вы можете купить тестовые зажимы, которые надеваются на конусообразные наконечники, чтобы их было легче закрепить на выводах компонента.Это значительно упрощает тестирование, поверьте нам.

Две вещи, которые вы, вероятно, будете чаще всего проверять с помощью мультиметра, - это сопротивление и напряжение.

Сопротивление считыванию

Проблема с резисторами заключается в том, что производители, кажется, ожидают, что вы запомните цветовой код, который определяет рейтинг сопротивления. Вот способ попроще:

1. Закрепите измерительные провода на выводах резистора.

2. Установите мультиметр на диапазон сопротивления, в который, по вашему мнению, подходит резистор.

3. Считайте значение.

Если ваш мультиметр показывает 1, вы угадали слишком низкое значение. Переместите циферблат в следующий диапазон вверх, пока не получите правильное значение. Если ваш мультиметр показывает значение, близкое к 0 (нулю), вы угадали слишком высокое значение. Набирайте до следующего диапазона вниз, пока не получите действительное значение; если вы дойдете до самого низкого диапазона, а значение по-прежнему равно 0, все, что вы тестируете, будет иметь нулевое сопротивление.

Проверка переключателей или реле - еще одно распространенное использование функции тестирования сопротивления вашего мультиметра.Вы можете закрепить свои измерительные провода на клеммах переключателя SPST, чтобы убедиться, что он работает. ( Подсказка: Иногда они не работают.) Когда переключатель разомкнут, вы должны получить значение 1, что означает, что сопротивление выше, чем может измерить ваш измеритель. Когда переключатель замкнут, должно получиться низкое сопротивление - близкое к 0 (нулю) Ом. Вы также можете проверить переключатели или реле SPDT или DPDT, чтобы убедиться, какие клеммы подключены в каком положении переключателя.

Измерительное напряжение

Чтобы запустить тест для измерения напряжения, вы подключаете красный провод мультиметра к положительной стороне батареи или цепи, которую вы проверяете, а черный провод к отрицательной стороне или стороне земли и устанавливаете шкалу на ожидаемый диапазон напряжения.

Рассмотрите возможность проверки напряжения на контактах аккумуляторной батареи. Для этого прикоснитесь красным проводом к одному из выходов аккумуляторного блока, а черный измерительный провод - к другому. С 4-батарейным блоком, заряженным свежими батареями, вы должны получить показание около 6 вольт. (Если вы получите значение -6 вольт, не беспокойтесь: просто поменяйте местами, к какому выводу вы прикасаетесь, к какому выходу аккумуляторной батареи). Когда батареи стареют, напряжение падает. Если вы получаете менее 5 вольт от блока из 4 аккумуляторов, пора приобрести новые аккумуляторы.

Когда цепь не работает, в первую очередь необходимо проверить напряжение между шиной + V и шиной заземления макета. Вот как это сделать:

1. Зачистите оба конца куска проволоки 22 калибра диаметром 3 дюйма.

2. Присоедините один конец каждого провода к одному из тестовых проводов.

3. Вставьте свободный конец провода, присоединенного к красному щупу, к любому контакту на шине + V.

4. Вставьте свободный конец провода, присоединенного к черному щупу, к любому контакту на шине заземления.

Хотя вы можете не получить показание полных 6 вольт из-за разряда батареи из цепи, вы должны получить показание выше 3,5 вольт.

Если вы получаете показание, близкое к 0 (нулю) вольт, убедитесь, что аккумуляторная батарея и провода от клеммной колодки аккумуляторной батареи подключены правильно.

Введение: Как измерить напряжение переменного тока с помощью мультиметра

Новичкам в электронике часто приходит в голову вопрос: «Как пользоваться мультиметром?»

Что ж, у нас есть кое-что для вас.

Мы начали серию видеоуроков «Как использовать мультиметр» на нашем канале «Быть ​​инженерами», и в этом видео мы покажем вам «Как безопасно измерять напряжение переменного тока с помощью мультиметра».

Вы получите ознакомительное видео об этом мультиметре, ссылка на который приведена в описании этого видео.

Шаг 1. Соблюдайте меры предосторожности!

Мы использовали цифровой мультиметр Mastech MAS830L . Если у вас его нет, купите его на ближайшем к вам рынке или закажите в Интернете на eBay или на любом другом сайте, который вам больше нравится.Я получил это с рынка.

Вы должны принять следующие меры предосторожности:

1. НИКОГДА не прикасайтесь к наконечникам щупов

2. Всегда старайтесь установить датчик в правильное положение

3. Установите регулятор в правильное положение, прежде чем снимать какие-либо показания.

Шаг 2: Установите датчик в правильное положение

Сначала установите мультиметр в диапазоне, где V

Записано

и укажите на 600

Шаг 3: Установите общий (черный) щуп

Тогда вам нужно будет вставить общий щуп в общую клемму

Шаг 4: Этот шаг очень важен!

Теперь вы должны быть осторожны, к какой клемме вы подключаете красный зонд.Поскольку вы измеряете напряжение, подключите его к VΩmA. Если вы подключаете его к 10ADC, скажите RIP для вашего устройства.

Шаг 5: Подключите к сети переменного тока

Остерегайтесь заземления и провода под напряжением! Затем подключите черный зонд к одному из ЖИВОГО провода, а красный зонд к другому ЛАВОМУ проводу! (Смотрите видео)

Мы получили показание 226В.

Если вы хотите удерживать это чтение, нажмите кнопку удержания. (Обозначено кружком на изображении выше)

Шаг 6: Время извлечения датчиков

Вы успешно и безопасно измерили переменное напряжение!

Теперь, когда вы хотите удалить щупы, сначала удалите красный, а затем черный.

Так что делайте это в присутствии взрослого (или ваших учителей), если вы нервничаете, надевайте резиновую обувь и перчатки для дополнительной безопасности.

Если вы не хотите пропустить предстоящие обучающие программы, ПОДПИШИТЕСЬ на наш канал.

Будьте первым, кто поделится

Вы сделали этот проект? Поделитесь с нами!

Введение: основы использования мультиметра

Мультиметр или мультитестер, также известный как ВОМ (вольт-ом-миллиамперметр), представляет собой электронный измерительный прибор, который объединяет несколько функций измерения в одном устройстве.Типичный мультиметр может измерять напряжение, ток и сопротивление. Аналоговые мультиметры используют микроамперметр с движущимся указателем для отображения показаний.

Существует много типов мультиметров для многих приложений, но в этом руководстве мы разберем только самые распространенные и не такие дорогие.

Шаг 1: Как использовать цифровой мультиметр

Цифровой мультиметр может использоваться для измерения напряжения, сопротивления, тока, целостности цепи, сопротивления, емкости для проверки транзисторов, даже внутреннего сопротивления конденсатора на входе / выходе в цепи.

Цифровые мультиметры

(DMM, DVOM) имеют цифровой дисплей, а
может также отображать графическую полосу, представляющую измеренное значение. Цифровые мультиметры сейчас гораздо более распространены из-за их стоимости и точности, но аналоговые мультиметры по-прежнему предпочтительнее в некоторых случаях, например, при мониторинге быстро меняющегося значения.

Шаг 2: мультиметр Fluke

Fluke Corporation, дочерняя компания Fortive, является производителем промышленного испытательного оборудования, включая электронное испытательное оборудование.Он был основан в 1948 году Джоном Флюком, другом и соседом по комнате Дэвида Паккарда, будущего соучредителя Hewlett-Packard, когда оба работали в General Electric.

Эти мультиметры являются высококлассными мультиметрами, хорошо известными как точные мультиметры, и они надежны в использовании большинством профессиональных инженеров по ремонту электроники.

Шаг 3: Как использовать мультиметр для напряжения

Напряжение, разность электрических потенциалов, электрическое давление или электрическое напряжение (формально обозначаемые как ∆V или ∆U, но чаще просто как V или U, например, в контексте законов Ома или Кирхгофа) - это разность электрических потенциалов между двумя точки.

Раньше для измерения только напряжения мы использовали вольтметр, но в наши дни более практичным является использование мультиметра, потому что он имеет несколько функций, и вам не нужно устройство для каждого приложения.

Шаг 4: Вольтметр Амперметр

Вы должны помнить, что измерить напряжение очень просто, и все новые мультиметры имеют встроенную функцию автоматического определения напряжения, а в противном случае у них есть возможность выбора между переменным и постоянным током.

Напряжение переменного тока (переменный ток) - это напряжение и ток в нашей сетевой вилке 120/110/220/240 В, и свойство этого типа напряжения / тока колеблется назад-вперед 50/60 Гц раз в секунду, что является основным преимуществом этого Тип напряжения - очень большой диапазон распределения по сравнению с постоянным током.

Напряжение постоянного тока - это прямой тип напряжения / тока, связанный с батареями 12 В / 9 В / 1,5 В

Шаг 5: Проверка батареи с помощью мультиметра

Мультиметр имеет эту специальную функцию, при которой он может определять напряжение, и у вас есть возможность выбрать диапазон для соответствующего значения напряжения, и если вы каким-то образом превысите это напряжение, на ЖК-экране мультиметра появится символ 1, означающий, что напряжение выше выбранный диапазон

Шаг 6: Проверка целостности

В электронике проверка целостности цепи - это проверка электрической цепи, чтобы увидеть, течет ли ток (что это фактически полная цепь).
Проверка целостности цепи выполняется путем подачи небольшого напряжения (подключенного последовательно со светодиодом или источником шума, таким как пьезоэлектрический динамик) через выбранный путь. Если поток электронов тормозится из-за обрыва проводов, поврежденных компонентов или чрезмерного сопротивления, цепь «разомкнута».

Шаг 7: Символы мультиметра

У вас есть изображение символов мультиметра

По сути, мультиметр - это электронный инструмент, который измеряет ток, напряжение
и сопротивление.(Возможно, вы также слышали, что их называют «мультитестерами».) Ток измеряется в амперах, сопротивление измеряется в омах, а напряжение измеряется в вольтах. Есть два основных типа мультиметров: аналоговые и цифровые. Хотя аналоговые измерители используют иглу для выполнения измерений, сегодня большинство людей используют цифровые мультиметры. Цифровые мультиметры обычно более точны и дают более стабильные показания.

Шаг 8: Цифровой мультиметр

Здесь вы быстро выбираете, чтобы увидеть, что внутри цифрового мультиметра, это не сложно, но и не просто, как это устройство помогает

Электронный любитель

для выполнения самых простых форм проверки напряжения, тока, целостности цепи, сопротивления, и после того, как вы освоите все эти процедуры, вы сможете купить профессиональный мультитестер и потратить больше, но до тех пор вы можете играть с дешевым и надежным

Будьте первым, кто поделится

Вы сделали этот проект? Поделитесь с нами!

Чтобы измерить ток, протекающий через светодиодную цепь, вы должны пропустить ток через мультиметр.Единственный способ сделать это - разорвать цепь между двумя компонентами и вставить мультиметр, как если бы это был компонент схемы, чтобы замкнуть цепь.

Переключите переключатель мультиметра для измерения постоянного тока в миллиамперах (мА). Затем разорвите соединение между резистором и светодиодом. (Если вы используете зажимы типа «крокодил», просто снимите зажим, соединяющий резистор и светодиод. Если вы используете макетную плату, удалите перемычку.) Светодиод должен погаснуть.

Затем коснитесь положительным (красным) выводом мультиметра неподключенным выводом резистора, а отрицательным (черным) выводом мультиметра - неподключенным выводом светодиода, как показано.Светодиод должен загореться, потому что мультиметр замкнул цепь, пропустив ток через нее. Показанное текущее значение составляет 2,14 мА.

Теперь вставьте мультиметр в другую точку подключения в цепи (например, между положительным выводом аккумулятора и резистором), позаботившись о размыкании цепи в точке измерения и ориентации выводов мультиметра с положительным выводом в точке измерения. точка положительного напряжения больше, чем отрицательный провод. У вас те же текущие показания, что и раньше? Вы должны это сделать, потому что эта простая схема обеспечивает только один путь для прохождения тока.

Заявление об ограничении ответственности | Эта статья может содержать партнерские ссылки, это означает, что мы можем бесплатно получить небольшую комиссию за соответствующие покупки.

Поскольку в доме так много устройств с батарейным питанием, мультиметры стали необходимостью в наши дни.

Сегодня мы здесь, чтобы рассказать вам, как правильно его использовать. От телевизоров и пультов переменного тока до фонарей с батарейным питанием - существует множество продуктов, которым для работы требуются исправно работающие элементы. Даже наши машины не могут работать без клеток.

С мультиметрами, доступными в Интернете и в магазинах, проще купить один и позаботиться обо всех батареях дома. Таким образом, вам не нужно будет посещать механика в гараже.

Но если вы не знаете, как покупать мультиметр, потому что не знаете, как им пользоваться, вот руководство, которое предоставит подробности. Прочтите, чтобы узнать, как измерить уровни напряжения для различных типов ячеек. Также мы расскажем, как понять, когда покупать новые батарейки, потому что они разряжены.

Давайте включим зажигание и приступим!

Как проверить напряжение батареи с помощью мультиметра

Сначала возьмите мультиметр и положите его на стол. Также принесите батарею, которую хотите проверить. В этом руководстве мы объясним процесс с 9-вольтовой батареей. Чтобы правильно измерить напряжение, поверните шкалу переключателя в положение измерения напряжения постоянного тока.

Это необходимо сделать, потому что батарея вырабатывает постоянный ток, а это значит, что вам нужно будет измерить ее с помощью той же единицы.Поэтому важно знать максимальное напряжение аккумулятора. Установите циферблат на 20 вольт, что является максимальным диапазоном.

Подключите щупы к ячейке так, чтобы черный провод совпадал с минусом. Красный провод должен встретиться с плюсом, а затем проверьте его отображение. Если вы получите число выше 7 для 9-вольтовой батареи, ее можно будет использовать, и элемент прослужит еще некоторое время.

С другой стороны, если это разряженная батарея, результат будет ниже 1. Если это так, пора покупать новую.Чаще всего достаточно просто проверить напряжение, чтобы получить четкое представление о батарее.

Но если вам нужно убедиться, что он может подавать достаточный ток на нагрузку, вам нужно будет измерить силу тока в миллиампер-часах (мАч). Об этом мы поговорим в следующей части.

Как измерить ток батареи с помощью мультиметра

Итак, здесь мы поговорим о том, как получить точные измерения тока батареи. Средняя сила тока батареи будет где-то около 100 мАч.Поэтому перед измерением поверните циферблат в положение постоянного тока и установите значение 200 мАч.

Снова подключите измерительные щупы аналогичным образом, где черный провод встречается с минусом. Красный должен подключаться к плюсу. После того, как вы закончите, проверьте показания на дисплее.

Если он колеблется где-то около 100 мАч, он работает нормально и будет эффективно работать с любым небольшим устройством. Мы протестировали его на батарее пульта ДУ от телевизора, и на нашем дисплее получилось 98,3, что было удовлетворительным результатом.

Во время тестирования батареи, если вы обнаружите, что число ниже половины уровня напряжения любой ячейки, пора заменить ее. Это связано с тем, что как только батарея достигает своей средней точки, она начинает быстро разряжаться.

Если у вас нет цифрового мультиметра, вы также можете попробовать использовать простой вольтметр или аналоговый мультиметр. Они не оснащены цифровым дисплеем, но позволят вам проводить точные измерения с возможностью считывать их напрямую со шкалы.

Цифровой вариант проще в использовании и всегда будет предпочтительным выбором, но, опять же, это не единственный способ выполнить работу.Сегодня на рынке доступно несколько мультиметров, которые имитируют нагрузку для проверки батареи. Эти устройства могут стать отличным дополнением к вашей коллекции инструментов.

Как использовать мультиметр для проверки автомобильного аккумулятора

Если автомобильный аккумулятор вызывает проблемы, или у вас проблемы с тусклым светом фар или задержкой зажигания, на помощь может прийти мультиметр. Этот продукт также можно использовать для проверки исправности автомобильных аккумуляторов или генераторов для тяжелых условий эксплуатации.

Хотя вы уже можете видеть уровень заряда батареи на дисплее приборной панели, может случиться так, что батарея полностью разрядится.В таком случае вам придется открыть капот, чтобы получить доступ к батарее, и тогда вам понадобится мультиметр.

Процесс такой же, как указано выше. Вам нужно будет подключить щупы к клеммам аккумулятора. Затем переходите к проверке показаний на дисплее мультиметра.

Номинальные параметры батареи сильно различаются от машины к машине, но выбрать 15-20 Вольт вполне достаточно. Мы выбрали 20V, прежде чем приступить к измерению уровня. Позвольте нам дать вам совет - вы должны оставить фары включенными в течение нескольких минут, прежде чем проверять аккумулятор.Это истощит оставшийся заряд.

Если ваше измерение превышает минимальное значение, которое обычно составляет 12 вольт, батарея имеет хороший заряд и ее хватит. Однако это не единственный способ судить о том, в идеальном ли состоянии аккумулятор. Также необходимо проверить, может ли автомобиль успешно потреблять электроэнергию.

Быстрый способ сделать вывод - проверить ток холодного пуска (CCA), запускающий зажигание. Большинство автомобильных аккумуляторов, как правило, нормально функционируют в течение 3-4 лет, прежде чем они испортятся.

Как проверить ток холодного пуска (CCA) автомобильного аккумулятора

Чтобы проверить ток холодного пуска, держите мультиметр подключенным к клеммам аккумулятора, а затем включите зажигание автомобиля. Это работа для двух человек, где один должен контролировать зажигание, а другой проверяет колебания при запуске двигателя.

Идеальная ситуация была бы, если показание упадет до 10 В, но затем вернется к более высокому значению около 12 В.Если после падения начального значения показания остаются постоянными, значит, ваша батарея в идеальном состоянии. Двигатель должен работать на протяжении всего процесса.

Если начальное показание составляет около 5 В, но не ниже, вы должны знать, что батарея медленно разряжается и не будет работать долго. Кроме того, если показание ниже 5 В, то пора заменить ячейку.

Убедитесь, что вы не пытаетесь сделать все в одиночку. Обратитесь за помощью к другому человеку, потому что, если вы попытаетесь управлять как двигателем, так и измерением, вы можете получить неверные показания.

Заключение

Теперь вы знаете, как использовать мультиметр для проверки батарей. Это довольно просто, если вы хорошо разбираетесь в процессе.

Тем не менее, мы настоятельно рекомендуем вам потренироваться на разных ячейках, чтобы освоиться. Может быть, подумайте о том, чтобы попрактиковаться с различными батарейками, используемыми в бытовых предметах, таких как пульт дистанционного управления, видеоигры, фонарик и даже батарейка от лампы. Чем больше вы играете с разными ячейками, тем лучше понимаете различные позиции заряда.

Мы надеемся, что это руководство помогло вам объяснить, как проверить батарею с помощью мультиметра. Если у вас по-прежнему возникают какие-либо проблемы, сообщите нам об этом в разделе комментариев ниже.

Вы можете использовать мультиметр для измерения напряжения на аккумуляторной батарее, резисторе и светодиоде в цепи. Обратите внимание, что точки соединения между компонентами одинаковы, независимо от того, построили ли вы схему с использованием макета или зажимов типа «крокодил».

Красный провод мультиметра должен иметь более высокое напряжение, чем черный провод, поэтому сориентируйте щупы, как описано.Настройте мультиметр на измерение постоянного напряжения и приготовьтесь к некоторым измерениям!

Сначала измерьте напряжение, подаваемое в цепь аккумуляторной батареей. Подключите положительный (красный) вывод мультиметра к точке, где положительный (красный вывод) стороны аккумуляторной батареи соединяется с резистором, а отрицательный (черный) вывод мультиметра - к точке, где отрицательная (черный провод) сторона батареи пакет подключается к светодиоду. См. Следующий рисунок. Получаете ли вы значение напряжения, близкое к номинальному напряжению питания 6 В? (Свежие батареи могут обеспечивать напряжение более 6 В; старые батареи обычно подают менее 6 В.)

Затем измерьте напряжение на резисторе. Подключите положительный (красный) вывод мультиметра к точке, где резистор соединяется с положительной стороной аккумуляторной батареи, а отрицательный (черный) вывод мультиметра - с другой стороной резистора. См. Следующий рисунок. Ваше значение напряжения должно быть близко к тому, которое отображается на мультиметре на рисунке.

Наконец, измерьте напряжение на светодиоде. Поместите красный провод мультиметра в точку, где светодиод соединяется с резистором, а черный провод мультиметра в точку, где светодиод соединяется с отрицательной стороной аккумуляторной батареи.См. Следующий рисунок. Было ли ваше значение напряжения близким к показанному на рисунке?

Измерения показывают, что в этой схеме аккумуляторная батарея подает 6,4 В, 4,7 В падает на резистор и 1,7 В падает на светодиод. Неслучайно сумма падения напряжения на резисторе и светодиоде равна напряжению, подаваемому аккумулятором:

В этой цепи происходит компромиссное отношение: напряжение - это толчок, который батарея дает, чтобы заставить ток двигаться, и энергия от этого толчка поглощается, когда ток проходит через резистор и светодиод.Когда ток протекает через резистор и светодиод, напряжение падает на каждом из этих компонентов. Резистор и светодиод потребляют энергию, создаваемую силой (напряжением), проталкивающей через них ток.

Вы можете изменить предыдущее уравнение напряжения, чтобы показать, что на резисторе и светодиоде падает напряжение, поскольку они расходуют энергию, поставляемую батареей:

Когда вы понижаете напряжение на резисторе, светодиоде или другом компоненте, напряжение становится более положительным в точке, где ток входит в компонент, чем в точке, где ток выходит из компонента.Напряжение - это относительное измерение, потому что это сила, возникающая в результате разницы в заряде от одной точки к другой.

Напряжение, подаваемое батареей, представляет собой разницу в заряде от положительной клеммы к отрицательной клемме, и эта разница в заряде имеет потенциал для перемещения тока по цепи; схема, в свою очередь, поглощает энергию, генерируемую этой силой, по мере протекания тока, что снижает напряжение. Неудивительно, что напряжение иногда называют падением напряжения , разностью потенциалов, падением потенциала или .

Здесь важно отметить, что когда вы путешествуете по цепи постоянного тока, вы получаете напряжение, идущее от отрицательной клеммы батареи к положительной клемме (это известно как повышение напряжения ), и вы теряете или теряете, напряжение, когда вы продолжаете движение в том же направлении через компоненты схемы. (См. Следующий рисунок.) К тому времени, когда вы вернетесь к отрицательной клемме батареи, все напряжение батареи упадет, и вы вернетесь к 0 вольт.

Для всех цепей (переменного или постоянного тока), если вы начнете с в любой точке в цепи и сложите скачки и падения напряжения, проходящие по цепи, вы получите нулевое вольт.Другими словами, чистая сумма повышений и падений напряжения в цепи равна нулю. (Это правило известно как Kirchhoff s Voltage Law. Kirchhoff произносится как« кир-кашель ».)

Имейте в виду, что эти падения напряжения имеют физический смысл. Электрическая энергия, подаваемая аккумулятором, поглощается резистором и светодиодом. Батарея будет продолжать подавать электрическую энергию, а резистор и светодиод будут поглощать эту энергию, пока батарея не разрядится (разрядится).Это происходит, когда все химические вещества внутри батареи были израсходованы в химических реакциях, которые привели к возникновению положительных и отрицательных зарядов. Фактически вся химическая энергия, поставляемая батареей, была преобразована в электрическую и поглощена цепью.

Один из фундаментальных законов физики состоит в том, что энергия не может быть создана или уничтожена; он может только изменить форму. Вы наблюдаете этот закон в действии с помощью простой светодиодной схемы с батарейным питанием: химическая энергия преобразуется в электрическую энергию, которая преобразуется в тепловую и световую энергию, что - ну, вы поняли.

Мы можем зарабатывать деньги, просматривая продукты по партнерским ссылкам на этом сайте. Спасибо вам всем!

Провести проверку проводов с помощью мультиметра очень просто, если у вас есть соответствующие навыки и знания. Основная причина тестирования проводов - проверить целостность между двумя концами провода. Однако это возможно только при использовании мультиметра, так как это поможет вам выполнить проверку целостности цепи.

Следовательно, при проверке целостности проводов приклейте два вывода мультиметра к двум концам электрической энергии.Выполнение этого теста очень важно в случае, если вы собираетесь отремонтировать или установить электрическое устройство или компонент в приборе, предохранителе, автомобиле или розетке, поскольку плохая непрерывность может привести к значительному повреждению всех ваших электрических устройств в результате пожара или поражения электрическим током.

  • Что делать?
  • Вот шаги, которые вам необходимо выполнить.
  • Заключение

Что делать?

Кроме того, элемент можно проверить с помощью мультиметра, чтобы подтвердить прохождение тока от одного провода к другому без разрывов и препятствий.Технически обрыв - это полное сопротивление, которое мешает протеканию тока по проводу. Поэтому всегда рекомендуется выключать прерыватель по сигналу о том, что вы запускаете испытание, чтобы избежать любых возможных серьезных повреждений.

Вот шаги, которые вам необходимо выполнить.

  1. Убедитесь, что вы отключили провода, которые планируете проверить, для вашей безопасности, а также для предотвращения любого повреждения электрического оборудования.
  2. Подключите красный и черный клеммы мультиметра к соответствующим гнездам, при этом на передней панели мультиметра есть несколько отверстий для клемм.Затем вставьте красный шнур в слот с меткой для измерения силы тока, напряжения, Ом для измерения тока и черный шнур в слот с меткой (COM), что означает общий, и это земля. Кроме того, было бы лучше, если бы вы проигнорировали порт с маркировкой 10A, поскольку он используется для измерения максимального тока. Вы должны отметить, что красный щуп обозначает активный ток, а черный вывод обозначает землю, особенно если вы измеряете напряжение, и нет никакой разницы между шнурами.Видимые металлы на конце красного, а также черного шнура называются клеммами; они предназначены для измерения электрических токов.
  3. Включите шкалу мультиметра для настройки непрерывности, обычно она находится в нижней правой части шкалы. Однако знак непрерывности различается в зависимости от вашей модели и марки, хотя в режиме непрерывности есть треугольный диодный знак с выравниванием на правой стороне. Кроме того, он также имеет символ, похожий на звуковую волну.Однако, если вы не уверены в этом, вы должны подтвердить в своем руководстве, чтобы получить необходимые сведения и информацию. Более того, если в вашем мультиметре отсутствует настройка целостности цепи, вы все равно можете проверить целостность проводов, повернув диск в режим минимального числа сопротивлений. Обратите внимание, что сопротивление измеряется в Ом.
  4. Сложите вместе металлические части терминала мультиметра, чтобы убедиться, что он работает. Это для подтверждения и для непрерывности, настройки касаются ваших двух терминалов вместе, непрерывно удерживая их на месте.Если показание, отображаемое на вашем мультиметре, меньше 1, это означает, что ваш мультиметр работает соответствующим образом. Точно так же, даже если отображаемое значение равно 0, это все еще нормально, поскольку при хорошем сигнале мультиметр обычно издает звуковой сигнал. Обычно это гарантия того, что настройка непрерывности работает соответствующим образом.

В большинстве случаев, если нет звукового сигнала, вы, вероятно, получите максимальное значение считывания, что потребует от вас вернуться к своим настройкам и проверить циферблат, чтобы убедиться, что вы находитесь в правильных настройках.Кроме того, вам также нужно будет подтвердить порты, в которые подключены ваши терминалы. Наконец, вам необходимо заменить клеммы, прежде чем обращаться к ручному сценарию о том, как сбросить мультиметр.

  • При проверке электрического сигнала обязательно выключите, а затем отсоедините устройство, которое хотите проверить. Это связано с тем, что запускать проверку целостности цепи может быть опасно, поскольку активные электрические сигналы проходят через провода, розетку или даже через источник питания. Таким образом, вы должны убедиться, что в течение всего процесса тестирования нет никакого протекания тока.Тем не менее, было бы полезно, если бы вы заметили, что некоторые электрические устройства, такие как радиоприемники, автомобильные системы и гидромассажные ванны, обычно сохраняют заряд даже после того, как вы отключили питание. Поэтому вам нужно подождать не менее 1 часа, прежде чем начинать проводить тест. Затем поместите черную клемму на первый конец провода и убедитесь, что металлическая деталь на конце вашей клеммы поддерживает постоянный контакт с проверяемым проводом. После этого поместите красную клемму на другую часть провода, и это, вероятно, соединит две клеммы с помощью провода.Тогда ток будет самопроизвольно передаваться на другой терминал, таким образом, отображая показания.
  • Подождите, пока число стабилизируется, а затем проверьте отображаемое значение, чтобы определить свое сопротивление. Обычно число, отображаемое на вашем мультиметре, не всегда стабильно, поэтому вам следует подождать около 3-4 секунд, удерживая два терминала в нужном положении, чтобы получить точные показания.
  • Вам необходимо понимать показания, отображаемые на вашем мультиметре, и они могут быть как правильными, так и неправильными, в зависимости от ваших настроек мультиметра.Если он показывает значение 0, значит непрерывность отличная. Однако значение ниже 1 указывает на отличную непрерывность, но не на идеальную непрерывность, и это может быть признаком загрязнения, но использовать такой провод все же безопасно. Однако, если число больше 0, это означает, что ваша батарея неисправна и, скорее всего, умрет. Кроме того, если показание превышает 10 Ом, вы должны знать, что у вас плохая непрерывность, это означает, что сопротивление выше ожидаемого и провод необходимо заменить.Следовательно, нельзя использовать провод, если он не закреплен должным образом.
  • Заключение

    Прочитав эту исчерпывающую статью, вы теперь знаете, как использовать мультиметр для проверки провода. Таким образом, вам будет удобнее узнать, поврежден ли провод, не подлежащий ремонту и нуждается ли он в замене, что важно для обеспечения надлежащей работы вашего электрооборудования.

    Цифровой мультиметр

    с тестером батареи - точный цифровой мультиметр с быстрым автоматическим выбором диапазона для измерения постоянного и переменного напряжения и тока, сопротивления, целостности цепи, теста нагрузки батареи, диода, бесконтактного определения мощности переменного тока ennoLogic eM530S -

    Точный мультиметр + удобный тестер батарей = ennoLogic eM530S

    Объедините в одном продукте два наиболее часто используемых прибора в доме и в гараже!

    Мультиметр eM530S от ennoLogic - это не только один из самых стильных мультиметров на рынке, но и один из самых универсальных.Хотите измерить напряжение или ток, как постоянный, так и переменный ток? Проверять! Хотите узнать, в порядке ли батарея? Проверять! Хотите быстро проверить, есть ли в розетке в вашем доме напряжение? Проверять!

    Этот цифровой мультиметр является цифровым мультиметром CAT II и CAT III на 600 В, который автоматически выбирает диапазон и точно измеряет переменное и постоянное напряжение, переменный и постоянный ток и сопротивление. Вольтметр, амперметр, омметр, детектор NCV и проверка батареи - настоящий мультитестер для любого дома. Включает функции для проверки целостности цепи и диодов, проверки аккумуляторной батареи под нагрузкой и обнаружения бесконтактного (бесконтактного) напряжения.

    Большой дисплей (1,75 x1,125 дюйма) легко читается и имеет яркую подсветку. Измерение отклика быстрое. Обеспечивает точные измерения напряжения (0,7% постоянного, 0,8% переменного тока), тока (1,2… 2% постоянного, 1,5… 3% переменного тока) и сопротивления (1,0%).

    Технические характеристики:

    - Напряжение постоянного и переменного тока: 200 мВ / 2 В / 20 В / 200 В / 600 В
    - Ток постоянного и переменного тока: 200 мкА / 2000 мкА / 20 мА / 200 мА / 2 A / 10 A
    - Сопротивление: 200 Ом / 2 кОм / 20k / 200k / 2M / 20 МОм
    - Тест батареи: диапазон 1,5 В (испытательный ток около 50 мА), диапазон 3 В (прибл.30 мА), диапазон 9 В (прибл. 12 мА)
    - Проверка диодов
    - Проверка целостности цепи (звуковой сигнал)
    - Бесконтактный детектор напряжения (мигающий световой индикатор и звуковой сигнал)
    - Макс. / Мин., Удержание данных
    - Номинально для CAT II и 600V CAT III
    - Питание: 3 батарейки AAA по 1,5 В (вкл.), Автоматическое отключение через 15 мин.
    - Подробное руководство пользователя (на английском языке).
    - Контрольные провода.

    Заказать сейчас без риска.

    Как проверить автомобильный аккумулятор с помощью мультиметра | Гиды по покупкам

    Когда ваш автомобиль не заводится, часто виной всему низкий или полностью разряженный аккумулятор. К сожалению, большинство владельцев транспортных средств не проверяют аккумулятор до тех пор, пока он не выйдет из строя. В качестве профилактического обслуживания рекомендуется регулярно проводить проверку напряжения автомобильного аккумулятора - не реже двух раз в год - с помощью мультиметра.

    Мультиметр - это электронный измерительный прибор, который используется для измерения напряжения, силы тока и сопротивления от источника электрического тока.Наиболее распространенное автомобильное применение мультиметра - проверка силы автомобильного аккумулятора. При правильном использовании он будет предоставлять информацию о напряжении с высокой степенью точности на цифровом считывании. Понимание предоставленных данных жизненно важно для определения того, является ли аккумулятор сильным и здоровым или его следует заменить.

    Подготовка аккумулятора

    Первый шаг - найти аккумулятор транспортного средства (см. Руководство пользователя) и определить, есть ли грязь или коррозия на положительных и отрицательных клеммах.Положительный вывод обычно имеет красную крышку и знак «плюс», в то время как отрицательный вывод имеет черную крышку и знак «минус». Поскольку коррозионные отложения могут помешать мультиметру снимать точные показания напряжения, его следует очистить мелкозернистой наждачной бумагой. Необходимо надевать перчатки, чтобы предотвратить воздействие на кожу вредных химикатов и аккумуляторной кислоты. После очистки клеммы они будут служить точками подключения щупов мультиметра.

    Настройка мультиметра

    Мультиметр может выглядеть сложным из-за различных настроек измерения, но в целом операция довольно проста.Чтобы проверить электрическую мощность автомобильного аккумулятора, поверните шкалу мультиметра в положение «20 вольт». Но перед тем, как использовать мультиметр, необходимо удалить весь поверхностный заряд аккумулятора, чтобы обеспечить точное считывание. Для этого фары нужно включить примерно на две минуты, затем выключить.

    Измерение и анализ

    Для измерения нагрузки батареи мультиметр имеет два щупа: красный и черный. Красный датчик предназначен для контакта с положительной клеммой, а черный датчик - для контакта с отрицательной клеммой.

    Когда щупы касаются клемм, когда автомобиль выключен и аккумулятор находится в покое, на дисплее мультиметра должно отображаться значение от 12,2 до 12,6 В (полная зарядка). Этот диапазон напряжения означает, что аккумулятор находится в хорошем состоянии для запуска автомобиля. Если измеренное значение меньше 12,2 В, напряжение покоя аккумулятора слабое, а это означает, что, скорее всего, его необходимо зарядить или заменить.

    Как только напряжение покоя определено, пора получить показания цикла запуска.Это момент, когда автомобиль включается, а аккумулятор разряжается меньше всего из-за большего количества энергии, необходимого для приведения в действие стартера. Чтобы получить это показание, потребуется второй человек, который запустит зажигание. Как только автомобиль будет включен, показания напряжения на мгновение упадут, но не должны упасть ниже 10 вольт. Если оно упадет ниже 10 вольт, это означает, что аккумулятор не имеет достаточной силы переключения и склонен к выходу из строя. Опять же, в этом случае может потребоваться перезарядка или замена батареи.

    Сразу после запуска двигателя автомобиль перейдет в режим холостого хода и будет поддерживать постоянный расход заряда аккумулятора. При работающем двигателе номинал мультиметра должен оставаться в диапазоне от 14 до 14,5 В. Снижение уровня ниже 14 означает, что либо батарея разряжена и ненадежна для продолжительной работы автомобиля, либо выходит из строя генератор переменного тока. Задача генератора - вырабатывать энергию для питания электрической системы и зарядки аккумулятора во время движения автомобиля.

    Проверка генератора переменного тока

    Для проверки генератора переменного тока включите все электрическое оборудование автомобиля - фары, внутреннее освещение, климат-контроль, стереосистему.Это позволит максимально увеличить напряжение нагрузки. Если показания мультиметра опускаются ниже 13,5 В, генератор не может должным образом зарядить аккумулятор и может нуждаться в замене. Пришло время проконсультироваться с лицензированным профессионалом для получения второго мнения.

    Использование мультиметра может предоставить владельцу автомобиля ценную информацию об аккумуляторе и электрической системе его автомобиля.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
