USB 2.0 Распайка и характеристики
Основные сведения
Кабель USB состоит из 4 медных проводников — 2 проводника питания и 2 проводника данных в витой паре, и заземленной оплётки (экрана).
Кабели USB имеют физически разные наконечники «к устройству» и «к хосту». Возможна реализация USB устройства без кабеля, со встроеннымв корпус наконечником «к хосту». Возможно и неразъёмное встраивание кабеля в устройство(например, USB-клавиатура, Web-камера,USB-мышь), хотя стандарт запрещает это для устройств full и high speed.
Шина USB строго ориентирована, т. е. имеет понятие «главное устройство» (хост, он же USB контроллер, обычно встроен в микросхему южного моста на материнской плате) и «периферийные устройства».
Устройства могут получать питание +5 В от шины,но могути требовать внешний источник питания. Поддерживается и дежурный режим для устройств и разветвителей по команде с шинысо снятием основного питания при сохранении дежурного питания и включением по команде с шины.
USB поддерживает «горячее» подключение и отключение устройств. Это возможно благодаря увеличения длинны проводника заземляющего контакта по отношению к сигнальным.При подключенииразъёма USB первыми замыкаются заземляющие контакты, потенциалы корпусов двух устройств становятся равны и дальнейшее соединение сигнальных проводников не приводитк перенапряжениям, даже если устройства питаются от разных фаз силовой трёхфазной сети.
На логическом уровне устройство USB поддерживает транзакции приема и передачи данных. Каждый пакет каждой транзакции содержит в себе номер оконечной точки (endpoint) на устройстве.При подключении устройства драйверы в ядре ОС читают с устройства список оконечных точек и создают управляющие структуры данных для общения с каждой оконечной точкой устройства. Совокупность оконечной точки и структур данных в ядре ОС называется каналом (pipe).
Оконечные точки, а значит,и каналы, относятся к одному из 4 классов:
1) поточный (bulk),
2) управляющий (control),
3) изохронный (isoch),
4) прерывание (interrupt).
Низкоскоростные устройства, такие, как мышь, не могут иметь изохронные и поточные каналы.
Управляющий канал предназначен для обмена с устройством короткими пакетами «вопрос-ответ». Любое устройство имеет управляющий канал 0, который позволяет программному обеспечению ОС прочитать краткую информацию об устройстве,в том числе коды производителя и модели, используемые для выбора драйвера, и список других оконечных точек.
Канал прерывания позволяет доставлять короткие пакеты и в том, и в другом направлении, без получения на них ответа/подтверждения, но с гарантией времени доставки — пакет будет доставлен не позже, чем через N миллисекунд. Например, используется в устройствах ввода (клавиатуры, мыши или джойстики).
Изохронный канал позволяет доставлять пакеты без гарантии доставки и без ответов/подтверждений, но с гарантированной скоростью доставки в N пакетов на один период шины (1 КГц у lowи full speed, 8 КГцу high speed).
Используется для передачи аудио- и видеоинформации.
Поточный канал дает гарантию доставки каждого пакета, поддерживает автоматическую приостановку передачи данных по нежеланию устройства (переполнение или опустошение буфера), но не дает гарантий скорости и задержки доставки. Используется, например, в принтерахи сканерах.
Время шины делится на периоды,в начале периода контроллер передает всей шине пакет «начало периода». Далее в течение периода передаются пакеты прерываний, потом изохронные в требуемом количестве, в оставшееся время в периоде передаются управляющие пакеты и в последнюю очередь поточные.
Активной стороной шины всегда является контроллер, передача пакета данных от устройствак контроллеру реализована как короткий вопрос контроллера и длинный, содержащий данные, ответ устройства. Расписание движения пакетов для каждого периода шины создается совместным усилием аппаратуры контроллера и ПО драйвера, для этого многие контроллеры используют Прямой доступ к памяти DMA (Direct Memory Access) — режим обмена данными между устройствами или же между устройством и основной памятью, без участия Центрального Процессора (ЦП).
В результате скорость передачи увеличивается, так как данные не пересылаются в ЦП и обратно.
Размер пакета для оконечной точки есть вшитая в таблицу оконечных точек устройства константа, изменению не подлежит.Он выбирается разработчиком устройства из числа тех, что поддерживаются стандартом USB.
Зарядка аккумуляторных батарей через USB порт
Категория: Поддержка по зарядным устройствам 11.05.2016 11:32 Abramova Olesya
USB (Universal Serial Bus — с англ. «универсальная последовательная шина») — последовательный интерфейс передачи данных, который был введен в 1996 году и стал одним из самых удобных и распространенных интерфейсов для электронных устройств.
В его развитие внесли свой вклад такие компании как Compaq, DEC, IBM, Intel, NEC и Nortel. Разработка USB позволила упростить взаимосвязь периферийных устройств и ПК, а также обеспечить большую скорость передачи данных, чем это было возможно с более ранними интерфейсами.
Порт USB также может быть использован для зарядки устройств, но с ограничением силы тока в 500 мА в начальных спецификациях, позже сила тока возросла до 5 А.
Стандартная схема подключения через USB состоит из хоста, чаще всего это компьютер, и периферийного устройства, такого как принтер, смартфон или камера. Поток данных происходит в обоих направлениях, а электропитание всегда однонаправленное, и протекает от хоста к устройству. Хост не может получать электропитание от внешнего источника.
USB 1.0 и 2.0 имеют напряжение 5 В и силу тока 500 мА (USB 3.0 имеет 900 мА), что позволяет производить зарядку небольшого одноэлементного литий-ионного аккумулятора. Существует, однако, опасность перегрузки USB концентратора при подключении к нему слишком большого количества устройств. Зарядка устройства, которое потребляет 500 мА вкупе с другими нагрузками, приведет к падению напряжения и возможному отказу системы. Для предотвращения перегрузок некоторые хосты могут включать в себя специальные токоограничивающие механизмы, которые предотвращают коллапс системы.
С помощью стандартного USB порта можно зарядить только небольшой одноэлементный литий-ионный аккумулятор. Зарядка 3,6 В аккумулятора стартует применением постоянного тока с пиковым значением напряжения 4,2 В; далее следует постепенное снижение зарядного тока и напряжения. (Смотрите BU-409: Зарядка литий-ионных аккумуляторов).
Из-за падения напряжения в кабеле и разъемах, составляющее примерно 350 мВ, и потерь в цепи зарядки, 5 В USB порта может оказаться недостаточно для полной зарядки аккумулятора. Но это не особо значительная проблема, так как аккумулятор в любом случае зарядится примерно до 70 процентов, хотя по времени автономной работы и будет уступать заряженному с режимом насыщения.
Но хоть время автономной работы и будет меньше, такой недозаряд увеличивает общую долговечность литий-ионного аккумулятора.
Два типа USB разъемов — тип А и тип В, показанные на рисунке 1, имеют по четыре контакта (pin). Pin 1 и pin 4 отвечают за обеспечение электропитания напряжением 5 В, а pin 2 и pin 3, также обозначаемые как D+ и D-, отвечают за перенос данных.
Рисунок 1: Конфигурация контактов (pin) на USB разъеме типа А и В. Pin 1 — напряжение 5 В (красный провод), pin 4 — “земля” (черный провод). Корпус соединяется с “землей” и обеспечивает защиту. Pin 2 (D-, белый провод) и pin 3 (D+, зеленый провод) отвечают за перенос данных.
Помимо стандартных разъемов типа А и В с четырьмя контактами существуют форматы Mini-A, Mini-B, Micro-A и Micro-B, которые имеют специальный согласующий контакт, помогающий обнаружить, с какого конца провода находится хост, а с какого – периферийное устройство. Pin 1 и pin 4 по умолчанию во всех форматах являются отвечающими за электропитание. Как правило, все USB кабели имеют тип А на одном конце и тип В на другом (или Mini-A и Mini-B и т. д.). Развитие USB не стоит на месте — уже существует новый разъем типа С, имеющий целых 24 контакта и отвечающий спецификациям USB 3.1.
Мощностные характеристики
Зарядка производительного смартфона или планшета посредством USB 2.0 имеет некоторые ограничения.
Может возникнуть ситуация, когда при одновременной эксплуатации и зарядке устройства, эффект от зарядки будет отсутствовать ввиду превышения разрядных мощностей над зарядными. Существуют также такие устройства, например, внешние подключаемые жесткие диски, для электропитания которых мощности USB в 500 мА мало, и будет требоваться дополнительное подключение источника питания.
В 2009 году была введена спецификация USB 3.0, в которых мощность порта была повышена до 900 мА. Может показаться, что и этот показатель мощности не особо велик, но разработчикам пришлось ограничивать его, так как при больших значениях возникали бы искажения при высокоскоростной передаче данных.
Необходимость обеспечения большей мощности привела к созданию в 2007 году отдельной спецификации — Battery Charging, позволяющей более быструю зарядку от USB-хоста.
Суть заключалась в создании зарядного устройства, известного сейчас как “USB зарядка”, которое было бы способно обеспечить силу тока в 1500 мА и быть совместимым со стационарными электросетями и системой электрообеспечения автомобиля.

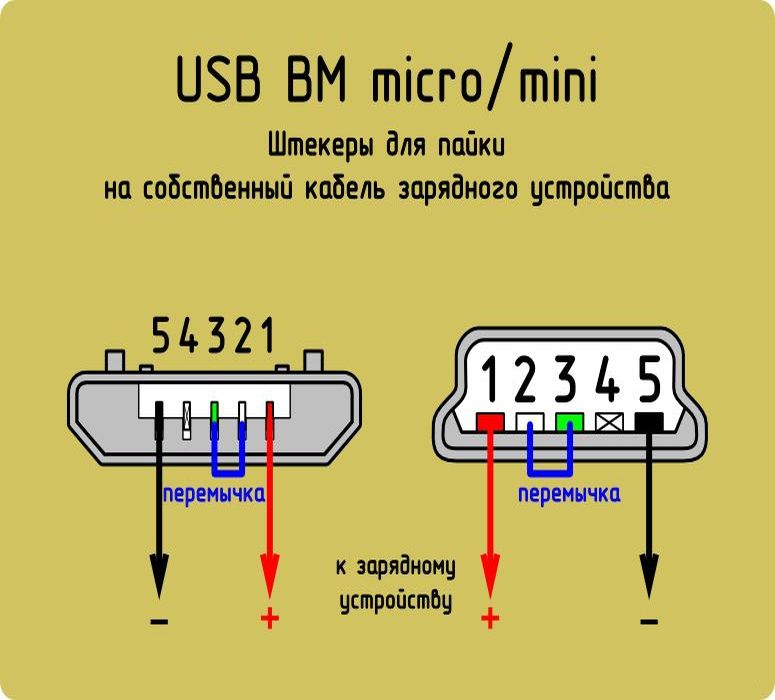

В таких зарядных устройствах, по сути имеющих свой USB порт, контакты D- и D+ соединены друг с другом через сопротивление 200 Ом или меньше.
Этот нюанс отличает их USB порт от оригинального, предназначенного для переноса данных. В некоторых гаджетах компании Apple зарядный ток может ограничиваться изменением сопротивления между контактами D- и D+.
USB зарядное устройство может комплектоваться Y-образным кабелем, с помощью которого можно и заряжать устройство, и выполнять обмен данными. Это решение выглядит довольно логичным, но в спецификации соответствия USB говорится о запрете использования Y-образного кабеля периферийными устройствами — “если периферийное USB устройство требует больше энергии, чем допускает спецификация USB, к которому оно подсоединено, то у такого устройства должно быть автономное питание”. Но на практике Y-образные кабели и так называемые вспомогательные зарядные адаптеры используются без видимых трудностей.
Может возникнуть вопрос — не приведет ли к повреждению устройства использование USB зарядного устройства с силой тока, большей номинальных 500 и 900 мА? Ответ будет отрицательным, так как устройство возьмет ровно столько энергии, сколько ему будет необходимо.
Аналогией может служить пример подключения к розетке переменного тока лампочки и тостера. Будучи подключенными к одинаковому источнику электроэнергии, эти приборы, тем не менее, имеют разную мощность — лампочка – довольно небольшую, тогда как тостер довольно значительную. Большая мощность зарядного устройства USB в нашем случае даже позволит сократить время зарядки.
Зарядка в спящем режиме
В большинстве случаев выключение компьютера приводит и к отключению USB портов. Но в некоторых компьютерах реализована функция зарядки в спящем режиме, которая подразумевает сохранение напряжения на USB порту и при выключенном состоянии. Такие USB порты могут быть красного или желтого цвета, единого стандарта не существует. Разные компании могут называть эту функциональность по- своему, например Dell назвал свою технологию “PowerShare”, и такие USB порты отмечены значком молнии. Toshiba использует термин “USB Sleep-and-Charge” и маркирует такие порты аббревиатурой USB над рисунком батарейки.
Технические характеристики
Возможности USB:
— Высокая скорость обмена (full-speed signaling bit rate) —12 Мб/с — Максимальная длина кабеля для высокой скорости обмена —5 м — Низкая скорость обмена (low-speed signaling bit rate) — 1.5 Мб/с — Максимальная длина кабеля для низкой скорости обмена —3 м — Максимум подключенных устройств (включая размножители) — 127 — Возможно подключение устройств с различными скоростями обмена — Отсутствие необходимости в установке пользователем дополнительных элементов, таких как терминаторы для SCSI — Напряжение питания для периферийных устройств —5 В — Максимальный ток потребления на одноустройство —500 mA
В Windows
Возможности электропитания USB-портов можно проверить с помощью диспетчера устройств в Windows. Чтобы найти эти данные в Windows 10:
1. Введите Run в поле поиска на панели задач.
2. В открывшемся окне введите devmgmt.msc.
3. Дважды щелкните на ветке контроллеров Universal Serial Bus, чтобы развернуть ее.
4. Щелкните правой кнопкой мыши одну из записей, которые называются USB Root Hub или Generic USB Hub и выберите Properties.
В разделе Hub Information вы найдете общий уровень мощности, доступный для данного USB-устройства. Если к порту подключены устройства, вы увидите энергию, потребляемую этим устройством, которая указана в разделе Attached Devices.
Распайка разъема USB 1.1 и 2.0
Сигналы USB передаются по двум проводам экранированного четырёхпроводного кабеля.
| Номер контакта | Обозначение | Цвет провода |
| 1 | VBUS | Красный |
| 2 | D- | Белый |
| 3 | D+ | Зелёный |
| 4 | GND | Чёрный |
Здесь:
GND — цепь «корпуса» для питания периферийных устройств V BUS — +5V также для цепей питания Шина D+ предназначена для передачи данных
Шина D- для приема данных.
Модель №2
Модель №2 — более продвинутая и стоила уже около пяти евро (тоже с учётом пересылки). В ней ЖК-дисплей с приятной белой подсветкой, отображающий сразу четыре параметра: напряжение, ток, время заряда (часы:минуты) и заряд:
Модель №2.
Счётчик времени увеличивается только в процессе заряда.
Характеристики
- Входное напряжение: 3,5…9 В
- Ток: 0…3,3 А
- Время: 00:00…99:59
- Заряд: 0…99,999 А·ч
- Разрешающая способность по напряжению: 10 мВ
- Разрешающая способность по току: 10 мА
- Разрешающая способность по заряду: 1 мА·ч
- Погрешность по напряжению: ≤ 1%
- Погрешность по току: ≤ 0.4%
- Максимальное падение напряжения: 200 мВ
Этот тестер способен сохранять значения времени и заряда даже при отключенном питании. Сбрасываются они в ноль специальной кнопкой:
Кнопка сброса показаний времени и заряда.
Недостатки USB 2.0
Хотя максимальная скорость передачи данных USB 2.
0 составляет 480 Мбит/с (60 Мбайт/с), в реальной жизни достичь таких скоростей нереально (~33,5 Мбайт/сек на практике).Это объясняется большими задержками шины USB между запросом на передачу данных и собственно началом передачи. Например, шина FireWire, хотя и обладает меньшей пиковой пропускной способностью 400 Мбит/с, что на 80 Мбит/с (10 Мбайт/с) меньше, чем у USB 2.0, в реальности позволяет обеспечить бо́льшую пропускную способность для обмена данными с жёсткими дисками и другими устройствами хранения информации. В связис этим разнообразные мобильные накопители уже давно «упираются» в недостаточную практическую пропускную способность USB 2.0.
USB Deview
USB Deview — это бесплатное программное обеспечение, которое предоставляет пользователю технические характеристики USB-портов на компьютере. Это портативная программа, и вам не нужно ничего устанавливать на свой компьютер.
Для использования USBDeview:
1.Загрузите программное обеспечение с сайта.
2. Распакуйте файлы и запустите приложение.
3. Найдите порты USB. Простой способ сделать это — щелкнуть на ярлыке Description (Описание), чтобы отсортировать устройства по описанию. Это сгруппирует все USB-порты и облегчит их поиск в списке.
4. Щелкните на том, который вы хотите проверить.
5. Прокручивайте до тех пор, пока не найдете заголовок колонки с надписью Power. Нажатие сюда покажет вам, сколько энергии использует порт.
Спасибо, что читаете! Подписывайтесь на мой канал в Telegram и Яндекс.Дзен. Только там последние обновления блога и новости мира информационных технологий. Также, читайте меня в социальных сетях: Facebook, Twitter, VK, OK.
Сравнение тестеров: напряжение
Попробуем поэкспериментировать с нашими подопытными, чтобы понять насколько им можно доверять.
Начнём со сравнения показаний напряжения — для обоих заявлена погрешность не более 1%, что для 5 вольт составляет 50 мВ.
Сравнение показаний напряжения.
Нетрудно заметить, что показания отличаются больше, чем на 0,05 В (5,29 vs. 5,22). Мультиметр сообщает, что истина, как всегда, где-то посередине:
Контролируем напряжение мультиметром.
Так что оба устройства, строго говоря, вписываются в вилку ±50 мВ.
Типы разъемов
Версий разъемов USB несколько, и для каждого есть свое предназначение.
- type-А — клавиатуры, флешки, мышии т. п.
- type-B — офисная техника (принтеры, сканеры) и т. п.
- mini type-B — кардридеры, модемы, цифровые камеры и т. п.
- micro type-B — была наиболее распространенной в последние годы . Большинство смартфонов использовали именно этот тип подключения, пока не появился type-C. До сих пор остается довольно актуальным.
- type-C — наиболее актуальный и перспективный разъем, полностью симметричный и двухсторонний. Появился одновременно со стандартом USB 3.1 и актуален для более поздних версий стандартов USB.
Сравнение тестеров: ток
Теперь сравним показания тока.
На предыдущем фото можно заметить, что модель №1 сама потребляет около 10 мА. Если поменять их местами, то первая модель вообще не обнаруживает ток, потребляемый второй (видимо, он меньше 10 мА):
Ток, потребляемый моделью №2.
Будем учитывать это при сравнении их показаний.
Итак, подключаем нагрузку, в качестве которой выступает телефон Samsung Galaxy Note 4, к источнику питания (адаптер от Apple iPad, максимальный выходной ток 2 А):
Показания слегка различаются. Самое любопытное, что, если поменять тестеры местами, ток заметно падает:
Измерение тока обоими тестерами, адаптер Apple iPod.
При этом показания модели №1 стабильно ниже. Впрочем, разница не столь велика.
Ещё один любопытный эксперимент: заменим блок питания на китайский «4-в-1», максимальный выходной ток 2,1 А. Ток возрастает:
Измерение тока обоими тестерами, адаптер ноунейм 2,1 А.
В этот раз показания очень близки, а если учесть ток, потребляемый тестером справа, так и вообще идентичные.
Тест можно считать пройденным.
Сравнения адаптеров и USB-кабелей
Настало время продемонстрировать практическую пользу от этих приборчиков с кучей цифр.
Адаптер Apple iPad на 2 А
С одним-единственным тестером эппловский адаптер отдаёт 1,57 ампера, напряжение при этом проседает до 4,97 В:
Адаптер Apple: ток 1,57 А.
В общем, ток он отдаёт нехотя, и полный свой потенциал может раскрыть лишь с одноимёнными устройствами.
Адаптер ноунейм на 2,1 А
Китайский четырёхпортовик, напротив, демократичен и добросовестно работает с чем угодно. И сейчас я продемонстрирую, что от выбора USB-кабеля ток (т.е. скорость) зарядки зависит не меньше, а порой и больше.
Родной качественный самсунговский кабель от Galaxy Note 4, длина около метра:
Кабель от Samsung Galaxy Note 4.
Подключаем телефон — ток заряда 1,74 ампера:
Кабель Samsung: ток 1,74 А.
Неродной, но добротный кабель Hema длиной два метра — ток падает до 1,22 А:
Кабель Hema: 2 м, ток 1,22 А.
Совсем неродной, очень китайский, но чертовски удобный Muvit Retractable Micro USB, длина в растянутом виде около 70 см:
Кабель Muvit Retractable.
С ним ток падает ещё сильнее, до 1,11 А:
Кабель Muvit Retractable: ток 1,11 А.
Столь же китайский, тоже очень удобный, но уже совершенно безымянный суперкомпакт длиною 20 см. Стоят они на том же Ибее пару евро за пучок, а фишка в том, что его концы примагничиваются друг к другу:
Кабель 20 см.
А теперь сюрприз — ток заряда с ним точно такой же, как и с оригинальным, 1,74 А:
Кабель 20 см: ток 1,74 А.
Но основной сюрприз впереди. Совершенный и окончательный китайский ноунейм, прибывший с каким-то копеечным гаджетом — кабель Micro USB длиной около полуметра, на вид совершенно обычный. Но внешность, как выяснилось, обманчива: ток заряда с ним падает до 220 мА, то есть почти в восемь раз
!
Кабель ноунейм: ток 0,22 А.
Телефон через это чудесное изделие будет заряжаться, соответственно, в восемь раз дольше.
Такие дела.
Теперь самое экзотичное. Последний писк моды, адаптер от Samsung Galaxy Note 4 (макс. выходной ток 2,1 А), украшенный надписью Adaptive Fast Charging
, на вид похож на миллион других USB-адаптеров, и на холостом ходу выдаёт ожидаемые 5 вольт.
Адаптер Samsung, напряжение 5 В.
Однако если к нему подключить именно тот девайс, для которого он предназначен, то он ВНЕЗАПНО начинает выдавать напряжение 9 вольт!
Адаптер Samsung, напряжение 9 В.
Ток при этом почти такой же, соответственно, аккумулятор должен заряжаться почти вдвое быстрее. Остаётся надеяться, что схема адаптивной зарядки не ошибается в выборе напряжения и для других устройств будет выдавать нормальные пять вольт.
Судя по всему, самсунговцы засунули в него ещё и немаленький конденсатор, поскольку, отключенный от сети, он ещё продолжает питать тестер с полминуты:
Остаточный заряд в адаптере.
Как подключить внешний винчестер к компьютеру, если не хватает мощности USB
DIY USB Компьютеры Винчестер Инструкции
Как подключить внешний винчестер к компьютеру, если не хватает мощности USB
Александр Кузнецов —
Некоторые винчестеры и другие устройства потребляют сильный ток, а возможности USB-портов в компьютерах, ноутбуках и планшетах бывают ограничены.
Что делать, если ваш компьютер, не определяет USB-устройство или не может его запустить? Выход очевиден — нужно подать дополнительное питание.
Для сборки усиленного USB-порта потребуются:
— Небольшая печатная плата
— Три разъёма USB (два «папы» и одна «мама»)
— Светодиод и резистор на 1 кОм (опционально)
— Инструмент (паяльник, припой, мультиметр)
Удобнее всего использовать печатную плату с отверстиями для контактов, но если такой нет, подойдёт обычная. Отверстия можете сделать с помощью тонкого сверла. Закрепите на плате USB-разъёмы и соедините их, как показано ниже.

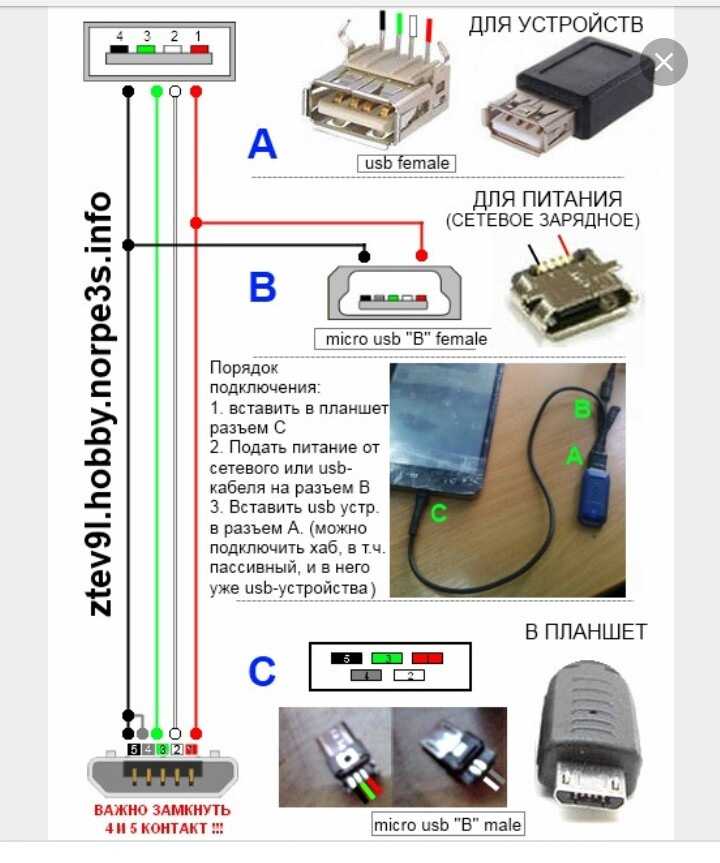

В USB 2.0 четыре контакта: два для передачи данных и два для питания. Питание берется от двух контактов зарядника, а данные сквозным путем проходят через плату на две ноги USB-штекера, который втыкается в компьютер. Также можно использовать два USB-выхода и распараллелить на них питание (но данные оставить на одном).
Соблюдая полярность, через килоомный резистор подключите светодиод к линии 5 вольт и «земле». Он будет служить для индикации потребления энергии от дополнительного источника питания.
Вставьте разъём в порт ноутбука, подайте дополнительное питание и измерьте выходное напряжение. Если оно около 5 вольт или чуть больше, значит всё получилось. Подключите устройство, которое прежде не работало, и посмотрите, запустится ли оно. Если возникают проблемы, имеет смысл подключить более мощный источник энергии (например, зарядное устройство на 2 ампера).
С помощью такой конструкции вы сможете подключать к старым портам USB 2.0 накопители, работающие через USB 3.0, и другие устройства, которым требуется большая сила тока, чем может дать один USB-порт.
Источник:
Instructables
Читайте также
Apple Google
Google представила новые функции Android и Wear OS
Android Смартфоны
Apple TV+ показала первые кадры из будущих фильмов и сериалов платформы
Apple TV+ Кино
PoweredUSB — Что такое PoweredUSB?
ОбзорЧто такое PoweredUSB?
PoweredUSB обеспечивает подключение по одному кабелю, по которому подаются как стандартные сигналы связи USB, так и две дополнительные пары проводов для дополнительного питания.
Конструкция PoweredUSB и его разъемы допускают горячее подключение. Это в сочетании с операционными системами Plug-and-Play позволяет легко обслуживать и поддерживать PoweredUSB в розничной среде.
Одним из ограничений стандартного USB является количество тока +5 В, доступного для питания подключенных периферийных устройств. Обычно 500 мА доступно на каждом порту хоста и на каждом порту внешнего концентратора с питанием. Этого тока достаточно для большинства периферийных устройств типа ПК, таких как мыши и клавиатуры. Когда требования к питанию превышают ограничение в 500 мА, внешние периферийные устройства требуют использования внешнего источника питания (блока) для обеспечения необходимых требований к питанию. Это ограничение противоречит истинной идее «Plug-and-Play», задуманной для периферийных устройств USB.
Первоначальный дизайн реализации PoweredUSB был результатом совместных усилий IBM и FCI/Berg специально для розничных терминалов IBM в точках продаж.
Хотя первоначально предполагалось, что соединители и их реализация не будут обременены, IBM получила патент на схему соединения. Узнайте больше о патенте IBM.
Компоненты PoweredUSB состоят из следующих компонентов:
1. Разъем для печатной платы со стороны хоста
2. Заглушка для кабеля со стороны хоста
3. Кабель PoweredUSB
4. Заглушка для кабеля со стороны периферийных устройств
5. Разъем для печатной платы со стороны периферийных устройств
1. Разъем печатной платы на стороне хоста
Хост-разъем включает в себя разъем типа «A», обеспечивающий совместимость со стандартными периферийными устройствами USB. Сам разъем уникален тем, что он обеспечивает дополнительное преимущество в виде фиксирующего механизма для кабельного разъема. Четыре контакта питания хост-разъема (два контакта заземления и два напряжения) привязаны к определенному напряжению, доступному на этом порту.
Доступны следующие варианты манипуляции по напряжению:
- +5 В пост. тока при максимальном токе 6 А на разъем
- +12 В пост. тока при максимальном токе 6 А на разъем
- +24 В пост. тока при максимальном токе 6 А на разъем
2. Заглушка на конце кабеля со стороны хоста
Конец кабеля также имеет ключ в соответствии с типом напряжения и имеет цветовую маркировку для упрощения.
идентификация напряжения.
- +5В (слоновая кость)
- +12 В (бирюзовый)
- +24 В (красный)
3. Кабель PoweredUSB, оптом
Выбор исходного кабеля PoweredUSB имеет решающее значение. Этот кабель особенный, потому что он не только должен передавать данные с высокой скоростью, но и должен обеспечивать силу тока до 6 ампер, чтобы соответствовать спецификации PoweredUSB.
Существует несколько производителей кабелей PoweredUSB, совместимых с USB 1.1, но только один из них, поставляемый корпорацией CyberData, оказался совместимым с USB 2.0. Просто потому, что сконструированный кабель кажется функционирующим, в нем может быть потеря данных, которая не воспринимается пользователем. Покупателям кабелей PoweredUSB рекомендуется обращаться к поставщику за подтверждением соответствия стандарту USB 1.1 или 2.0, а не только за функциональной проверкой.
4. Заглушка кабеля со стороны периферии
Соединение на периферийной стороне определено нечетко и, как правило, определяется требованиями конкретного пользователя к физическому пространству. Разъем серии «B», поставляемый FCI/Berg, является рекомендуемым, но не обязательным.
Спецификация PoweredUSB гласит: «Разъемы периферийной стороны находятся на усмотрении производителя, если они соответствуют передовым инженерным практикам и если этот разъем не является хост-типом».
5. Разъем для печатной платы на периферийной стороне
Печатная плата периферийной стороны, как и конец кабеля периферийной стороны, определена нечетко
и, как правило, оставляются на усмотрение конкретного пользователя в отношении физического пространства. Разъем серии «B», поставляемый FCI/Berg, является рекомендуемым, но не обязательным ответным разъемом. В спецификации PoweredUSB говорится: «Разъемы для периферийных устройств находятся на усмотрение производителя, если они соответствуют передовым инженерным практикам и если этот разъем не является хост-типом.
Вопросы горячего подключения/горячего отключения
Разъем PoweredUSB не рассчитан на определенное количество
дуги, которые могут возникнуть при горячем подключении или горячем отключении. Поскольку оборудование
пользователи будут ассоциировать USB с горячим подключением и горячим отключением, это
рекомендуется, чтобы устройства были спроектированы таким образом, чтобы избежать деградации разъема или
отказ электронного компонента, который может произойти, если искрение контактов не
подавленный.
Контакты заземления PoweredUSB соединяются до V+. Эта особенность
позволяет предусмотреть в соединителе подавление искрения контактов.
Разъемы на периферийной стороне, не имеющие заземления, могут повредить разъем или устройство PoweredUSB из-за возникновения электрической дуги во время вставка. (По состоянию на апрель 2006 г. только компания Conquest Technology предоставляет разъем для печатной платы со смещенными контактами серии «B» 1×8 на периферийной стороне. PoweredUSB.org был проинформирован о том, что вскоре будет выпущен разъем для печатной платы на периферийной стороне серии «B» 2×4, который также поддерживает горячее подключение. со смещенными булавками.)
Электрические характеристики
Полные электрические характеристики см. в спецификации PoweredUSB.
Определение PoweredUSB | ПКМаг
(1) (USB с питанием) Порт USB на компьютере, через который можно заряжать портативное устройство, даже когда компьютер выключен.
См. питание USB и подача питания через USB.
Желтый USB Желтый USB-порт работает для зарядки, даже когда компьютер выключен. Однако обычно ноутбуки должны быть подключены к розетке.
(2) (PoweredUSB) Запатентованный USB-интерфейс высокой мощности от IBM, обеспечивающий силу тока 6 ампер при напряжении 5, 12 и 24 вольт. PoweredUSB был представлен в конце 1990-х годов для периферийных устройств, которым требовалось больше 2,5 Вт, доступных в USB 2.0. См. раздел USB и подача питания через USB.
Розетки на стороне хоста Гнездо питания находится над гнездом USB типа A, а вилка вставляется в обе полости, которые настраиваются по напряжению. Другой конец кабеля обычно постоянно подключен к периферийному устройству.
Реклама
Истории PCMag, которые вам понравятся
{X-html заменен}
Выбор редакции
ЭТО ОПРЕДЕЛЕНИЕ ПРЕДНАЗНАЧЕНО ТОЛЬКО ДЛЯ ЛИЧНОГО ИСПОЛЬЗОВАНИЯ.
Любое другое воспроизведение требует разрешения. Copyright © 1981-2022. The Computer Language(Opens in a new window) Co Inc. Все права защищены.
PC Magazine Digital Edition (Открывается в новом окне)
PC Magazine Digital Edition
Читайте интересные истории в автономном режиме на любимом устройстве!
Информационные бюллетени PCMag
Информационные бюллетени PCMag
Наши лучшие истории в вашем почтовом ящике
Следите за новостями PCMag
- Фейсбук (Открывается в новом окне)
- Твиттер (Откроется в новом окне)
- Флипборд (Открывается в новом окне)
- Гугл (откроется в новом окне)
- Инстаграм (откроется в новом окне)
- Pinterest (Открывается в новом окне)
PCMag.com является ведущим авторитетом в области технологий, предоставляющим независимые лабораторные обзоры новейших продуктов и услуг.
Наш экспертный отраслевой анализ и практические решения помогут вам принимать более обоснованные решения о покупке и получать больше от технологий.
Как мы тестируем Редакционные принципы
- (Открывается в новом окне) Логотип Зиффмедиа
- (Открывается в новом окне) Логотип Аскмен
- (Открывается в новом окне) Логотип Экстримтек
- (Открывается в новом окне) Логотип ИНГ
- (Открывается в новом окне) Логотип Mashable
- (Открывается в новом окне) Предлагает логотип
- (Открывается в новом окне) Логотип RetailMeNot
- (Открывается в новом окне) Логотип Speedtest
(Открывается в новом окне)
PCMag поддерживает Group Black и ее миссию по увеличению разнообразия голосов в СМИ и прав собственности на СМИ.
© 1996-2022 Ziff Davis, LLC., компания Ziff Davis. Все права защищены.
PCMag, PCMag.
