Плавкая вставка: устройство, принцип работы и применение в электрических системах

Что такое плавкая вставка и как она защищает электрические цепи. Из каких элементов состоит плавкий предохранитель. Как работает плавкая вставка при перегрузках и коротких замыканиях. Где применяются плавкие вставки в быту и промышленности.

Содержание

Что такое плавкая вставка и для чего она нужна

Плавкая вставка — это защитное устройство, предназначенное для отключения электрической цепи при превышении допустимого тока. Она является ключевым элементом плавкого предохранителя и выполняет функцию размыкания цепи путем расплавления при критических значениях тока.

Основное назначение плавкой вставки — защита электрооборудования и проводки от перегрузок и коротких замыканий. При возникновении аварийной ситуации плавкий элемент расплавляется, разрывая цепь и предотвращая повреждение защищаемых устройств.

Из каких элементов состоит плавкая вставка

Типовая конструкция плавкой вставки включает следующие основные элементы:

Плавкий элемент — проволока или пластина из легкоплавкого металла
Корпус из диэлектрического материала (керамика, стекло)
Контактные части для подключения в электрическую цепь
Наполнитель (кварцевый песок) для гашения дуги
Индикатор срабатывания (опционально)

Ключевую роль играет плавкий элемент, изготавливаемый из меди, цинка, свинца или их сплавов. Его сечение и форма тщательно рассчитываются для обеспечения требуемой время-токовой характеристики.

Принцип работы плавкой вставки

Как работает плавкая вставка при защите электрической цепи? Принцип действия основан на тепловом эффекте электрического тока:

В нормальном режиме ток не превышает номинального значения, нагрев плавкого элемента незначительный
При перегрузке или КЗ резко возрастает ток и тепловыделение
Плавкий элемент быстро нагревается до температуры плавления
Происходит расплавление в наиболее узком месте и разрыв цепи

Возникшая дуга гасится наполнителем

Время срабатывания зависит от кратности тока — чем больше превышение, тем быстрее отключение. Это обеспечивает эффективную защиту как от длительных перегрузок, так и от мощных КЗ.

Виды и характеристики плавких вставок

Плавкие вставки классифицируются по ряду параметров:

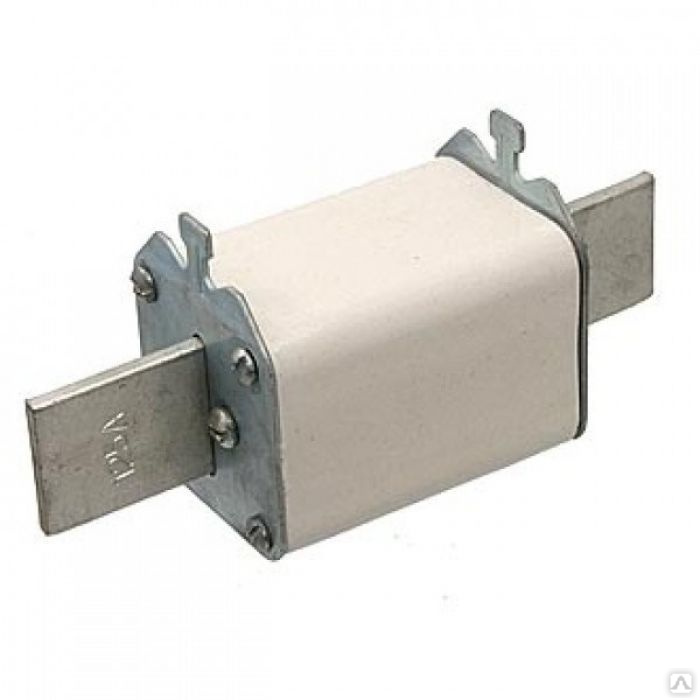

По конструкции: цилиндрические, ножевые, резьбовые
По быстродействию: инерционные, нормальные, быстродействующие
По номинальному току: от долей ампера до тысяч ампер
По напряжению: низковольтные и высоковольтные
По габаритам: миниатюрные, малогабаритные, крупногабаритные

Ключевыми характеристиками являются номинальный ток, напряжение, время-токовая характеристика и отключающая способность. Правильный выбор параметров обеспечивает надежную защиту оборудования.

Где применяются плавкие вставки

Плавкие вставки широко используются для защиты электрических цепей в различных сферах:

В бытовой технике (телевизоры, холодильники, микроволновые печи)
В автомобильной электронике
В промышленном оборудовании
В системах электроснабжения зданий
В силовой электронике и преобразовательной технике
В цепях защиты электродвигателей

Особенно эффективны плавкие вставки для защиты полупроводниковых приборов, чувствительных к перегрузкам. В ряде применений они являются обязательным элементом системы электробезопасности.

Преимущества и недостатки плавких вставок

Основные достоинства плавких вставок как средства защиты:

Высокое быстродействие при коротких замыканиях
Простота конструкции и низкая стоимость
Высокая отключающая способность
Отсутствие обратного тока
Малые габариты

К недостаткам можно отнести:

Одноразовость использования
Необходимость замены после срабатывания
Разброс характеристик
Чувствительность к условиям эксплуатации

Несмотря на недостатки, плавкие вставки остаются незаменимыми во многих применениях благодаря своей эффективности и экономичности.

Как правильно выбрать плавкую вставку

При выборе плавкой вставки необходимо учитывать следующие факторы:

Номинальное напряжение сети
Рабочий ток защищаемой цепи
Пусковые токи оборудования
Требуемое время срабатывания
Отключающую способность
Условия эксплуатации

Номинальный ток вставки выбирается на 20-25% выше рабочего тока цепи. Важно правильно определить время-токовую характеристику с учетом режимов работы оборудования. Для ответственных цепей рекомендуется применять вставки проверенных производителей.

Какие параметры указываются на плавкой вставке?

На корпусе плавкой вставки обычно маркируются следующие данные:

Номинальный ток
Номинальное напряжение
Тип время-токовой характеристики
Отключающая способность
Размер (габарит)
Производитель

Эта информация необходима для правильного подбора и замены вставок. Важно строго соблюдать указанные параметры во избежание нарушения защиты.

Особенности монтажа и эксплуатации плавких вставок

При установке и использовании плавких вставок следует соблюдать ряд правил:

Монтаж производить только при отключенном напряжении
Обеспечить надежный контакт в держателе
Не превышать номинальные параметры
Своевременно заменять сработавшие вставки
Не использовать самодельные вставки
Хранить запасные вставки в сухом месте

Важно периодически проверять состояние вставок и очищать их от пыли. При частых срабатываниях необходимо выяснить причину и устранить перегрузки в цепи.

Сравнение плавких вставок с другими защитными устройствами

Основные альтернативы плавким вставкам — автоматические выключатели и тепловые реле. Сравним их характеристики:

Параметр	Плавкие вставки	Автоматы	Тепловые реле
Быстродействие	Высокое	Среднее	Низкое
Отключающая способность	Высокая	Средняя	Низкая
Селективность	Хорошая	Средняя	Плохая
Возможность повторного включения	Нет	Да	Да
Стоимость	Низкая	Средняя	Низкая

Выбор оптимального устройства защиты зависит от конкретных условий применения. Часто используются комбинированные схемы, сочетающие достоинства разных аппаратов.

Перспективы развития технологии плавких вставок

Несмотря на появление новых средств защиты, плавкие вставки продолжают совершенствоваться. Основные направления развития:

Улучшение время-токовых характеристик
Повышение отключающей способности
Уменьшение габаритов
Создание «умных» предохранителей с индикацией состояния
Разработка новых материалов для плавких элементов

Ведутся работы по созданию многоразовых плавких вставок на основе полимерных материалов с обратимым изменением проводимости. Это позволит сочетать быстродействие предохранителей с удобством автоматических выключателей.

Таким образом, плавкие вставки остаются важным элементом систем электрической защиты, обеспечивая надежное отключение при аварийных режимах. Правильный выбор и применение этих устройств позволяет существенно повысить безопасность и надежность электроустановок.

Плавкая вставка. Устройство и принцип работы.

Плавкая вставка. Устройство и принцип работы

ПЛАВКАЯ ВСТАВКА. ОПРЕДЕЛЕНИЕ.

Если говорить нормативным языком, то согласно пункту 2.1.1 ГОСТ Р МЭК 60269-1-2010 имеется следующее определение:

“Плавкий предохранитель (плавкая вставка) – это устройство, которое за счет расплавления одного или нескольких своих элементов, имеющих определенную конструкцию и размеры, размыкает цепь, в которую оно включено, отключая ток, превышающий заданное значение в течение определенного времени.”

От себя бы хотел добавить, плавкий предохранитель – это защитное устройство, конструктивно состоящий из плавкой вставки и держателя плавкой вставки (или предохранительного разъединителя).

УСТРОЙСТВО ПЛАВКОЙ ВСТАВКИ

Все плавкие предохранители, изготавливаемые в настоящий момент, состоят из следующих конструктивных элементов:

Плавкий элемент – та самая проволочка или пластина, проводящая ток. Она состоит как правило из легкоплавких металлов, их сплавов или нескольких специально подобранных металлических слоев.
Корпус – оболочка из диэлектрика для гашения электрической дуги с двумя контактами для включения в электрическую сеть.

Корпусы плавких вставок с небольшими номинальными токами выполняются из стекла. Как правило речь идет о привычных нам цилидрических предохранителях.

Материалом корпуса силовых плавких вставок как правило является фарфор, стеатит или корундо-муллитовая керамика.

На корпусе указываются характеристики плавкой вставки, такие как номинальный ток, напряжение, характеристика, габарит и отключающая способность.

ПРИНЦИП РАБОТЫ ПЛАВКОЙ ВСТАВКИ

Как мы уже говорили ранее, защитным компонентом в составе плавкой вставки является плавкий элемент, находящийся в дугогасящем корпусе, например.

Плавкий элементы выполняется в виде тонкой проволоки переменного сечения или пластины с вырезами. В случае пластины, вырезы необходимы для уменьшения площади проводящего ток сечения элемента.

В номинальном режиме работы избыточные тепловыделения из зауженных мест равномерно рассеиваются по всей площади плавкого элемента. За счет этого не происходит плавление. Но в случае перегрузки или короткого замыкания нагрев происходит настолько интенсивно, что избыточная теплота не успевает перераспределиться и плавкий элемент расплавляется в суженных местах.

В быстродействующих плавких вставках, защитный элемент имеет более сложную конструкцию. За счет специального конструктива разрыв сети происходит за счет действия электродинамических сил. Для ускорения срабатывания также может применяться натянутая пружина и “металлургический эффект”.

Что такое металлургический эффект?

Металлургический эффект — явление в металлах, заключающееся в способности растворения некоторых относительно тугоплавких металлов (меди, серебра и др.) во многих расплавленных легкоплавких металлах (олове, свинце и др.), при этом получающийся сплав обладает иными физическими характеристиками, чем исходные компоненты. (источник — википедия)

В случае применения металлургического эффекта плавкий элемент выполняется из нескольких проволок, располагаемых параллельно. Проволоки изготавливаются из тугоплавкого металла, например, из меди. На проволоки наплавляются шарики из легкоплавкого металла, например, из олова.

В номинальных режимах работы, ток протекает через плавкий элемент, не вызывая расплавления шариков. При перегрузке и коротком замыкании при целевом значении тока шарик расплавляется, растворяя медь. Этот процесс приводит к местному увеличению сопротивления и, соответственно, увеличению температуры проводника в месте расположения шарика. Таким образом, плавкий элемент в этих местах разрывается гораздо раньше, чем ток короткого замыкания достигнет установившегося значения (в среднем в 2-5 раз меньше). Данный факт значительно нивелирует губительное для электрического (особенно, полупроводникового) оборудования действие электродинамических сил.
