Плавное включение ламп накаливания: схемы и устройства для продления срока службы

Как продлить срок службы ламп накаливания. Какие существуют схемы плавного включения ламп. Как работают устройства плавного включения. Какие преимущества дает плавное включение ламп накаливания.

Принцип работы и преимущества плавного включения ламп накаливания

Плавное включение ламп накаливания позволяет значительно продлить срок их службы. Как это работает? При резком включении лампы накаливания нить накала испытывает термический удар, что приводит к ее разрушению. Устройства плавного включения постепенно подают напряжение на нить накала в течение нескольких секунд, что позволяет ей плавно нагреваться без резких перепадов температуры.

Основные преимущества использования схем плавного включения ламп накаливания:

• Увеличение срока службы ламп в несколько раз (вместо заявленных 1000 часов)
• Устранение бросков тока в сети при включении
• Снижение уровня электромагнитных помех
• Плавное зажигание создает комфортное освещение

Таким образом, применение устройств плавного включения позволяет значительно сэкономить на замене перегоревших ламп накаливания и повысить комфорт использования освещения.

Основные типы схем плавного включения ламп накаливания

Существует несколько основных типов схем для плавного включения ламп накаливания:

1. Тиристорные схемы

В тиристорных схемах используется тиристор в качестве коммутирующего элемента. Принцип работы основан на постепенном открытии тиристора по мере заряда конденсатора. Такие схемы просты в реализации и состоят из небольшого количества деталей.

2. Симисторные схемы

Симисторные схемы аналогичны тиристорным, но используют симистор вместо тиристора. Это позволяет упростить схему, так как симистор проводит ток в обоих направлениях. Симисторные схемы часто применяются в бытовых регуляторах мощности.

3. Схемы на специализированных микросхемах

Применение специализированных микросхем, например КР1182ПМ1, позволяет создать компактные устройства плавного включения с дополнительными функциями, такими как регулировка яркости. Такие схемы наиболее современны и функциональны.

4. Схемы на полевых транзисторах

Использование мощных полевых транзисторов позволяет создать эффективные схемы плавного включения для ламп большой мощности. Такие схемы отличаются низким тепловыделением на управляющем элементе.

Тиристорная схема плавного включения ламп накаливания

Рассмотрим подробнее простую тиристорную схему плавного включения ламп накаливания:

Основные элементы схемы:

• Диодный мост VD1-VD4
• Тиристор VS1
• Конденсатор C1
• Резисторы R1, R2
• Лампа накаливания EL1

Принцип работы:

1. При подаче напряжения ток протекает через нить накала лампы и выпрямительный мост
2. Происходит заряд конденсатора C1 через резистор R1
3. При достижении напряжения открывания тиристора VS1 он открывается
4. Ток начинает протекать через тиристор, обеспечивая плавное нарастание напряжения на лампе

Время разогрева нити накала зависит от емкости конденсатора C1 и сопротивления резистора R1. Подбирая эти элементы, можно регулировать плавность включения лампы.

Симисторная схема плавного включения ламп накаливания

Симисторная схема является более простой модификацией тиристорной схемы. Ее основные элементы:

• Симистор VS1
• Конденсатор C1
• Резисторы R1, R2
• Диод VD1
• Дроссель L1 (опционально)

Принцип работы симисторной схемы:

1. При подаче напряжения происходит заряд конденсатора C1 через диод VD1 и резистор R2
2. По мере заряда конденсатора растет напряжение на управляющем электроде симистора
3. При достижении напряжения открывания симистор VS1 открывается
4. Ток начинает протекать через симистор и лампу, обеспечивая плавное включение

Симисторные схемы позволяют не только обеспечить плавное включение, но и регулировать мощность лампы в процессе работы. Это делает их универсальным решением для управления освещением.

Схема плавного включения на специализированной микросхеме

Для создания компактных устройств плавного включения ламп накаливания удобно использовать специализированные микросхемы, например КР1182ПМ1. Такая схема имеет следующие преимущества:

• Минимальное количество внешних компонентов
• Возможность управления лампами мощностью до 150 Вт без дополнительных элементов
• Встроенная защита от перегрузки и короткого замыкания
• Возможность регулировки яркости

Для управления более мощной нагрузкой или группой ламп в схему добавляется внешний симистор. Это позволяет создавать устройства для управления освещением в больших помещениях.

Схема плавного включения на полевых транзисторах

Использование мощных полевых транзисторов позволяет создать эффективные схемы плавного включения для ламп большой мощности. Основные преимущества такой схемы:

• Низкое тепловыделение на управляющем элементе
• Возможность работы с лампами мощностью до 250 Вт без радиатора
• Высокая надежность и долговечность

Принцип работы схемы на полевом транзисторе:

1. Транзистор включен в диагональ диодного моста
2. В начальный момент транзистор закрыт, напряжение на лампе отсутствует
3. Происходит заряд конденсатора через резистор
4. При достижении порогового напряжения транзистор начинает открываться
5. Напряжение на лампе плавно нарастает по мере открывания транзистора

Такая схема обеспечивает очень плавное включение лампы без бросков тока в сети. Это особенно важно при использовании мощных ламп накаливания.

Практические рекомендации по сборке устройств плавного включения ламп

При самостоятельной сборке устройств плавного включения ламп накаливания следует учитывать несколько важных моментов:

• Используйте качественные компоненты с соответствующими номиналами
• Обеспечьте надежную изоляцию всех элементов схемы
• Для мощных ламп используйте радиаторы на силовых элементах
• Настройте время плавного включения экспериментальным путем
• Проверьте работу устройства на различных типах ламп

Важно помнить, что устройства плавного включения работают с сетевым напряжением. Соблюдайте все меры предосторожности при сборке и настройке таких устройств.

Ограничения и особенности использования устройств плавного включения

При использовании устройств плавного включения ламп накаливания следует учитывать некоторые ограничения:

• Не рекомендуется использовать с люминесцентными и светодиодными лампами
• Возможно небольшое снижение светового потока лампы
• При использовании регулировки яркости возможно появление гула в лампе
• Некоторые схемы могут создавать помехи в электросети

Учитывая эти особенности, устройства плавного включения наиболее эффективны для классических ламп накаливания и галогенных ламп на 220 В. Для других типов источников света следует использовать специализированные схемы управления.

Плавное включение ламп накаливания на 220 В: схема, видео

• Статья
• Видео

Лампочки Ильича до сих пор остаются лидерами по популярности, благодаря своей цене, но у них есть очень большой недостаток — малый срок работы, обусловленный разрушением нити накала во время включения. В настоящее время разработаны электронные устройства для плавного включения ламп накаливания, которые осуществляют подачу напряжения на спираль с нуля и до максимума в несколько секунд. Постепенный прогрев нити накала позволяет продлить ресурс лампочки в несколько раз, вместо заявленных 1000 часов. Разработанные схемы для самостоятельной сборки имеют немного деталей и обычно не требуют наладки. В это статье мы рассмотрим, как сделать плавное включение ламп накаливания на 220 В своими руками.

Внимание! Рассматриваемые устройства имеют на элементах сетевое напряжение и требуют особой осторожности при сборке и наладке.

• Тиристорная схема
• Симисторная схема
• Схема на специализированной микросхеме

Тиристорная схема

Данную схемку можно рекомендовать для повторения. Она состоит из распространенных элементов, пылящихся на чердаках и в кладовках.

В цепи выпрямительного моста VD1, VD2, VD3, VD4 в качестве нагрузки и ограничителя тока стоит лампа накаливания EL1. В плечах выпрямителя установлен тиристор VS1 и сдвигающая цепочка R1 и R2, C1. Установка диодного моста обусловлена спецификой работы тиристора.

После подачи напряжения на схему, ток протекает через нить накала и попадает на выпрямительный мост, далее через резистор происходит зарядка емкости электролита. При достижении напряжения порога открывания тиристора, он открывается, и пропускает через себя ток лампочки накаливания. Получается постепенный, плавный разогрев вольфрамовой спирали. Время разогрева зависит от емкости конденсатора и резистора.

Симисторная схема

Симисторная схема одержит меньше деталей, благодаря использованию симистора VS1 в качестве силового ключа. Элемент L1 дроссель для подавления помех, возникающих при открывании силового ключа, можно исключить из цепи. Резистор R1 ограничивает ток на управляющий электрод VS1. Время задающая цепочка выполнена на резисторе R2 и емкости C1, которые питаются через диод VD1. Схема работы аналогична предыдущей, при заряде конденсатора до напряжения открывания симистора, он открывается и через него и лампу начинает протекать ток.

На фото ниже предоставлен симисторный регулятор. Он кроме регулирования мощности в нагрузке, также производит плавную подачу тока на лампу накаливания во время включения.

Схема на специализированной микросхеме

Микросхема кр1182пм1 специально разработана для построения всевозможных фазовых регуляторов.

В данном случае, силами самой микросхемы регулируется напряжение на лампочке накаливания мощностью до 150 ватт. Если нужно управление более мощной нагрузкой, большим количеством осветителей одновременно, в цепь управления добавляется силовой симистор. Как это выполнить смотрите на следующем рисунке:

Использование данных устройств плавного включения не ограничиваются только лампами накаливания, их так же рекомендуется устанавливать совместно с галогеновыми на 220 в.

Аналогичные по принципу действия устройства устанавливаются в электроинструменты, запускающие плавно якорь двигателя, также продлевая срок службы прибора в несколько раз.

Важно! С люминесцентными и светодиодными источниками устанавливать данное устройство категорически не рекомендуется. Это связано с разной схемотехникой, принципом действия, и наличием у каждого устройства собственного источника плавного разогрева для компактных люминесцентных ламп или отсутствии потребности в данном регулировании для LED.

Напоследок рекомендуем просмотреть видео, в котором наглядно рассматривается еще одна популярная схема сборки прибора — на полевых транзисторах:

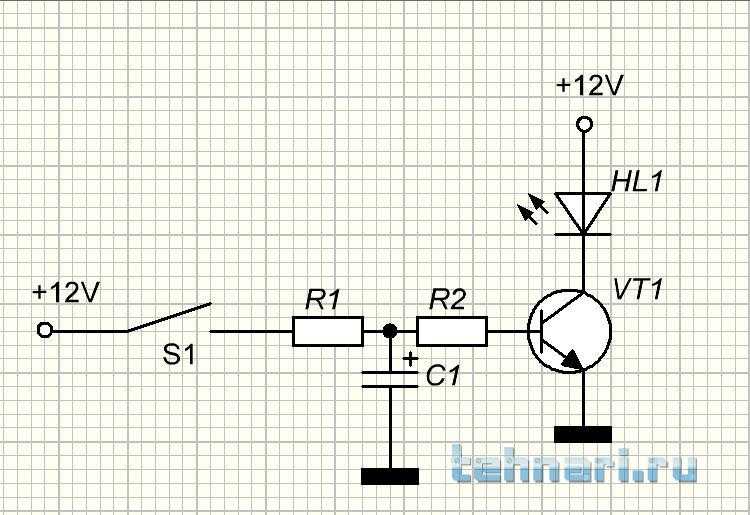

Самоделка на транзисторах

Теперь вы знаете, как сделать устройство плавного включения ламп накаливания на 220 В своими руками. Надеемся, схемы и видео в статье были для вас полезными!

Рекомендуем также прочитать:

• Как выпаять радиодетали из платы
• Как сделать паяльник своими руками
• Причины перегорания ламп накаливания

Самоделка на транзисторах

СХЕМА ПЛАВНОГО ВКЛЮЧЕНИЯ

   В ходе непрекращающейся борьбы с перегоранием ламп на лестничной площадке было реализовано несколько схем защиты ламп. Их применение дало положительный результат – лампы приходится менять гораздо реже. Однако не все реализованные схемы устройств работали «как есть» – в процессе эксплуатации приходилось производить подбор оптимального набора элементов. Параллельно производился поиск других интересных схем. Результатом изысканий в глубинах интернета стала статья И. Нечаева из г. Курска в журнале «Радио». Поскольку указанный журнал (как и сайт

Радиосхемы) – издание, вызывающее доверие, и вряд ли размещающее на своих страницах непроверенные схемы, то решено было воплотить разработку автора в радиоэлементах. Как известно, плавное включение ламп накаливания увеличивает срок их службы и исключает броски тока и помехи в сети. В устройстве, которое реализует такой режим, удобно использовать мощные полевые переключательные транзисторы. Среди них можно выбрать высоковольтные, с рабочим напряжением на стоке не менее 300 В и сопротивлением канала не более 1 Ом.

Схема плавного включения ламп – 1

   Автор приводит две схемы плавного пуска ламп. Однако, здесь хочу предложить только схему с оптимальных режимом работы полевого транзистора, что позволяет его использовать без радиатора при мощности лампы до 250 Ватт. Но вы можете изучить и первую – которая проще тем, что включается в разрыв одного из проводов. Тут по окончании зарядки конденсатора напряжение на стоке составит примерно 4…4,5 В, а остальное напряжение сети будет падать на лампе. На транзисторе при этом будет выделяться мощность, пропорциональная току, потребляемому лампой накаливания. Поэтому при токе более 0,5 А (мощность лампы 100 Вт и больше) транзистор придется установить на радиатор. Для существенного уменьшения мощности, рассеиваемой на транзисторе, автомат необходимо собрать по схеме, приведенной далее.

Схема плавного включения ламп – 2

   Схема устройства, которое включается последовательно с лампой накаливания, приведена на рисунке. Полевой транзистор включен в диагональ диодного моста, поэтому на него поступает пульсирующее напряжение. В начальный момент транзистор закрыт и все напряжение падает на нем, поэтому лампа не горит. Через диод VD1 и резистор R1 начинается зарядка конденсатора С1. Напряжение на конденсаторе не превысит 9,1 В, потому что оно ограничено стабилитроном VD2. Когда напряжение на нем достигнет 9,1 В, транзистор начнет плавно открываться, ток будет возрастать, а напряжение на стоке уменьшаться. Это приведет к тому, что лампа начнет плавно зажигаться.

   Но следует учесть, что лампа начнет зажигаться не сразу, а через некоторое время после замыкания контактов выключателя, пока напряжение на конденсаторе не достигнет указанного значения. Резистор R2 служит для разрядки конденсатора С1 после выключения лампы. Напряжение на стоке будет незначительным и при токе 1 А не превысит 0,85 В.

   При сборке устройства были использованы диоды 1N4007 из отработавших свое энергосберегающих ламп. Стабилитрон может быть любой маломощный с напряжением стабилизации 7…12 В. Под рукой нашелся BZX55-C11. Конденсаторы — К50-35 или аналогичные импортные, резисторы — МЛТ, С2-33. Налаживание устройства сводится к подбору конденсатора для получения требуемого режима зажигания лампы. Я использовал конденсатор на 100 мкф – результатом стала пауза от момента включения до момента зажигания лампы в 2 секунды.

   Немаловажным является отсутствие мерцания лампы, как это наблюдалось при реализации других схем. Для облегчения жизни другим заинтересованным самодельщикам выкладываю фото готового гаджета и печатную плату в Sprint-Layout 6.0 (перед нанесением на текстолит делать зеркальное отражение не нужно).

   Это устройство работает уже долгое время и лампы накаливания пока менять не пришлось. Автор статьи и фото – Николай Кондратьев (позывной на сайте Николай5739), г.Донецк. Украина.
