Принцип работы системы плавного выключения света в салоне

Плавное выключение света в салоне автомобиля — это удобная функция, которая позволяет постепенно гасить освещение после закрытия дверей. Как работает эта система.

При открытии двери автомобиля срабатывает концевой выключатель, который подает сигнал на включение салонного освещения. Когда дверь закрывается, в работу вступает электронная схема плавного гашения света. Она обеспечивает постепенное снижение яркости лампы освещения салона в течение заданного времени, обычно 5-10 секунд.

Основные компоненты схемы плавного выключения:

  • Микроконтроллер — управляет процессом гашения света
  • Силовой транзистор — регулирует ток, подаваемый на лампу
  • Конденсатор — задает время плавного гашения
  • Резисторы — формируют необходимые напряжения в схеме

За счет постепенного снижения тока через лампу освещения салона достигается эффект плавного угасания света. Это создает комфортные условия для пассажиров и водителя при выходе из автомобиля в темное время суток.


Преимущества плавного выключения салонного освещения

Система плавного гашения света в салоне автомобиля имеет ряд важных преимуществ:

  • Повышает комфорт для водителя и пассажиров при выходе из машины в темноте
  • Позволяет лучше ориентироваться в салоне после закрытия дверей
  • Снижает нагрузку на зрение при резком переходе от света к темноте
  • Создает приятную атмосферу и подчеркивает престижность автомобиля
  • Продлевает срок службы ламп за счет плавного изменения тока

Многие современные автомобили премиум-класса оснащаются системой плавного выключения салонного света прямо на заводе. Однако такую функцию можно добавить практически в любой автомобиль самостоятельно или в автосервисе.

Схема подключения диммера для плавного выключения света

Для самостоятельного подключения системы плавного гашения света в салоне понадобится специальное устройство — диммер. Его можно купить готовым или собрать по схеме самостоятельно. Рассмотрим основные этапы подключения:

  1. Отключить аккумулятор автомобиля
  2. Снять плафон освещения салона
  3. Подключить входные контакты диммера к проводам питания плафона
  4. Соединить выход диммера с лампой освещения
  5. Закрепить устройство в свободном месте за обшивкой
  6. Проверить работу системы

При подключении важно соблюдать полярность и использовать провода нужного сечения. После установки диммера плавное выключение света будет работать автоматически при закрытии дверей автомобиля.


Настройка времени плавного гашения освещения

В большинстве диммеров предусмотрена возможность регулировки времени плавного выключения света. Как правильно настроить этот параметр.

Оптимальное время гашения света в салоне составляет 5-10 секунд. Слишком быстрое угасание (менее 3 секунд) не даст нужного эффекта. А слишком долгое (более 15 секунд) может привести к разряду аккумулятора при частом открывании дверей.

Настройка времени обычно выполняется с помощью подстроечного резистора на плате диммера. Поворачивая его, можно увеличить или уменьшить длительность плавного выключения. Рекомендуется экспериментальным путем подобрать комфортное значение.

Возможные проблемы при работе системы плавного гашения

При эксплуатации системы плавного выключения салонного света иногда возникают некоторые неисправности. Рассмотрим основные из них:

  • Свет гаснет слишком быстро или медленно — требуется настройка времени
  • Освещение не включается вообще — проверить предохранитель и контакты
  • Свет мигает при плавном гашении — неисправен диммер, нужна замена
  • Лампа горит тускло — окислились контакты, необходима очистка

В большинстве случаев устранить неполадки можно самостоятельно. При серьезных неисправностях рекомендуется обратиться в автосервис для диагностики и ремонта системы плавного выключения света.


Установка светодиодных ламп в систему с плавным гашением

Многие автовладельцы заменяют штатные лампы накаливания на современные светодиодные. Как это влияет на работу системы плавного выключения света.

При установке LED-ламп в плафон с диммером нужно учитывать следующие особенности:

  • Светодиоды потребляют меньший ток, может потребоваться перенастройка диммера
  • Некоторые LED-лампы плохо работают с регулировкой яркости
  • Рекомендуется использовать специальные диммируемые светодиодные лампы
  • При неправильном подборе ламп возможно мерцание при плавном гашении

В целом, установка качественных светодиодных ламп позволяет сделать салонное освещение более ярким и долговечным при сохранении функции плавного выключения. Главное — правильно подобрать совместимые компоненты.

Альтернативные способы реализации плавного гашения света

Помимо использования специального диммера, существуют и другие варианты организации плавного выключения салонного освещения:

  • Установка программируемого микроконтроллера (например, Arduino)
  • Использование штатного блока управления светом (для некоторых моделей)
  • Применение ШИМ-регулятора на транзисторах
  • Установка реле времени с плавным отключением

Каждый из этих способов имеет свои преимущества и недостатки. Выбор конкретного варианта зависит от модели автомобиля, навыков установщика и желаемого функционала системы плавного гашения света в салоне.



Плавное выключение света в салоне. Плавное включение\выключение подсветки салона в авто. Описание работы схемы плавного гашения света в салоне авто


Поводом, написать эту статью, послужило желание сделать ещё одну версию популярного среди автолюбителей устройства — диммера для плавного включения-выключения света в салоне автомобиля.{nomultithumb}

{ads2}В данном устройстве при открывании двери автомобиля свет лампы освещения салона зажигается плавно за 5 секунд, горит постоянно 10 секунд на максимальной яркости, а потом плавно гаснет за 5 секунд. Весь цикл получился примерно 20 сек.

Если после открывания двери оставить её постоянно открытой, свет погаснет сам по истечении 3-х минут в целях избежать разряд аккумулятора.

Инициализация запуска устройства происходит при открывании двери автомобиля, когда водитель открывает дверь, или пассажир выходит. При этом происходит замыкание на массу контактов штатного концевика двери для включения освещения салона автомобиля.

Если дверь долго остаётся в открытом состоянии, схема запускает таймер, лимитирующий продолжительность горения света приблизительно до 3-х минут. При закрывании двери схема снова переходит в дежурный режим ожидания. В этом режиме потребление тока схемой мизерное, поскольку микроконтроллер переходит в «спящий» энергосберегающий режим работы.


В схеме применён недорогой AVR-микроконтроллер фирмы ATMEL ATtiny13 , для тактирования использована частота внутреннего RC генератора 9,6 мГц.

Как выставить фьюзы при программировании, показано на картинках.


Микросхема стабилизатора 78L05 может быть заменена 7805 . Полевой N-канальный транзистор я применил IRFR024N , можно поставить и 55L03LT , а если подобных транзисторов нет, можно рекомендовать более доступный в торговой сети IRFZ44 .

Все необходимые контакты проводки автомобиля находятся рядом с лампой салона автомобиля. Провод от лампы освещения салона со стороны (-) штатного выключателя соединяется с выводом схемы «3», со стоком выходного транзистора, или в разрыв этого провода.

Провод от концевого выключателя двери соединяется с выводом «4». Питание + 12 вольт, соответственно, с проводами схемы автомобиля «2», идущими к этим соединениям. А общий провод (-) с контактом схемы «1».


Поскольку у разных моделей автомобилей электрическая схема под ключения лампы освещения салона может различаться, я привёл лишь общую, для понимания работы устройства, схему.

Небольшие габариты платы устройства позволяют разместить её в пустотах пространства рядом с лампой освещения салона. Плату предварительно следует поместить в пластиковый изолированный корпус. Схема соединяется всего 4-мя проводами, поэтому может быть легко и быстро смонтирована.

Для наглядности, как вариант подключения, приведена схема подсоединения лампы салона в автомобиле AUDI 80 (90-х годов выпуска). Штатный выключатель Sa2 при этом надо установить в положение «включить».

В данной статье мы рассмотрим схему плавного отключения света в салоне автомобиля. Данная схема может подойти к любому автомобилю, в независимости от его марки, так как не является слишком сложной и требует простой установки параллельно контактам салонной лампочки освещения.

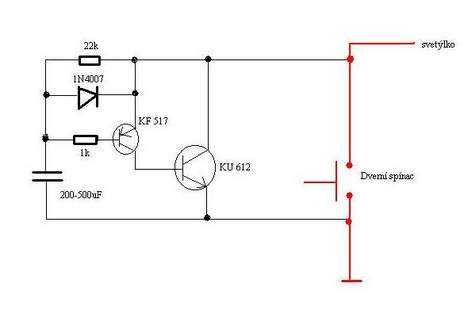

Перейдем непосредственно к изучению схемы. Вверху схемы мы видим диод, который служит защитным устройством для всей схемы, так как предотвращает смену полюсов и изменению движения тока. Иными слова можно сказать, что диод препятствует разрядке конденсатора от других приборов в салоне автомобиля и работает только с лампой освещения внутри салона. Иногда в некоторых марках автомобилей, возле выключателя освещения салона, устанавливается и выключатель освещения в багажнике. В этом случае потребуется установка более емкого конденсатора для плавного выключения освещения в обоих источниках света, так как чем больше потребителей тока находится в одной цепи, тем больший потребуется объем в конденсаторах.

При подключении конденсатора к цепи проверьте его степень зарядки, так как при разряженном состоянии, конденсатор играет роль КЗ, и при подключении к цепи может деформировать предохранитель освещения в салоне.

Установив конденсатор к цепи, тот через резистор накапливает в себе определенный объем энергии и при отключении тока через бортовой источник питания, конденсатор высвобождает накопленную энергию, которая в дальнейшем поступает к резистору и диоду, параллельно которым установлена наша лампочка.

При разряде конденсатора напряжение в цепи будет плавно падать, благодаря чему лампочка медленно погаснет. Управлять временем гашения лампы можно при помощи конденсатора большего объема. Чем больше объем у конденсатора, тем медленнее будет гаситься свет в салоне автомобиля.

Следует учесть, что при установке схемы параллельно светодиодной лампочке, вместо обычной лампы накаливания, потребуется установка конденсатора меньшего объема и резистора с системой «дотушивания», так как слишком большое напряжение в цепи может привести к перегоранию светодиодов, а применение обычного резистора без системы «дотушивания» приведет к тому, что светодиоды плавно потухнут, но будут светить на 10% яркости в течении одной минуты.

12-вольтовой подогреватель тосола Подогреватель антифриза на 12 вольт, электроподогреватель тосола

Я собираюсь рассказать Вам здесь о простой схеме плавного выключения освещения в салоне автомобиля. В её состав входит небольшой конденсатор и несколько необходимых для работы этого устройства вспомогательных элементов. Несмотря на кажущуюся простоту, схема может сгодиться для любого автомобиля. Всё, что для этого потребуется — это бережно и аккуратно припаять её к двум клеммам плафона салонного освещения.


Теперь осветим подробнее, как должна работать данная схема. Спрямляющий диод призван защитить устройство от переполюсовки и надёжно препятствовать непредвиденной утечке тока в противоположном направлении. Тем самым полностью предотвращается случайный разряд заряженного конденсатора в цепь.

Необходимо также учесть, что в ряде автомобилей плафон салона изначально запараллелен с багажной лампочкой. При большем расходе тока нам потребуется, соответственно, и большая ёмкость, которая задействована в нашем устройстве.

От диода ток прямиком направляется на плафон, а также и на сопротивление величиной 1 Ом. Основная функция вспомогательного резистора – ограничение силы тока, напрямую влияющего на зарядку конденсатора. Если подключенный к сети конденсатор окажется полностью разряженным, то произойдёт резкий всплеск потребляемого тока. Конденсатор в данном случае – потенциальный источник короткого замыкания. Именно это может явиться причиной поломки предохранителя, защищающего электросеть от короткого замыкания.

Заряженный конденсатор, как только освещение в салоне будет отключено, медленно начинает отдавать наработанную энергию обратно в сеть. По мере того, как будет происходить разряд, напряжение в осветительной цепи неуклонно снижается. Создаётся эффект плавного угасания лампочки в салоне. Длительность его напрямую зависит от ёмкости конденсатора. Чем больше ёмкость, тем медленнее в салоне гаснет свет. И наоборот.



При замене обычных лампочек светодиодами ёмкость конденсатора придётся уменьшить, добавив в схемку «дотушивающий» резистор. Это связано с нелинейностью падения тока в светодиодах. Дело в том, что ток, проходящий через светодиод, при разрядке на него конденсатора нелинеен, и поэтому свет в салоне будет затухать неравномерно. Без такого резистора гаснущий вначале плавно плафон в конце будет продолжать светиться ещё около минуты, сохраняя 10% яркости.

Многим нравится плавное гашение света в салоне , однако далеко не все авто обладают такой функцией. В этой статье я расскажу как собрать схему для плавного выключения света в салоне с задержкой в 3 секунды . Схема создавалась для автомобиля Daewoo Lanos, цвета клемной колодки указанны именно для этой модели.

Параллельно с добавлением функции плавного отключения, было решено заменить штатную лампочку освещения салона на её светодиодный китайский аналог выделяющий гораздо меньше тепла, которое, как видно на фото, «крошит» пластик плафона.

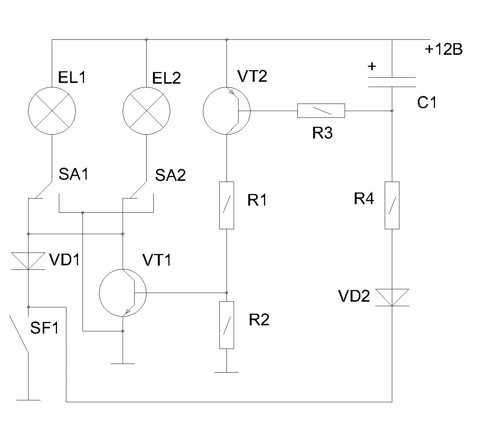

Схема проста и особых пояснений не требует. На первом транзисторе организована задержка отключения. В качестве время-задающей цепи служит конденсатор и параллельно включенный резистор номиналом 1М, чем выше емкость конденсатора и номинал резистора тем дольше задержка отключения лампочки. При подключении вывода «переключатель» к земляному проводу при помощи «ползункового» переключателя происходит мгновенный заряд емкости конденсатора через резистор номиналом 5 (кОм). Диод после резистора установлен не случайно. При открытии дверей на серый провод клемной колодки подается земля, а (как выяснилось в результате экспериментов) при закрытии двери земля не только пропадает, а на смену ей приходит +12 вольт. Именно с целью блокировки последующего положительного потенциала, мгновенно разряжающего емкость конденсатора, в схему был добавлен диод. Второй транзистор (кт819) выполняет роль усилителя. Резистор в его базе 1 (кОм) определяет яркость свечения, при применении обычных ламп накаливания возможно потребуется снизить его значение до 300-500 Ом а так же увеличить емкость время-задающего конденсатора. Обратите внимание на резистор подключенный параллельно нагрузке, в случае применения светодиодных ламп он необходим для «дотушивания» освещения. Это обусловлено тем, что при снижении напряжения на клемах лампы до 7-8 Вольт, резко падает потребляемый ток и лампа еще долгое время светится в 10% накала.

Диммер представляет собой особый аналог обычных выключателей, основным отличием которого является, то, что он способен плавно включать и выключать источники света – лампочки.

Диммеры используются вместо обычных выключателей в домах, но благодаря нашим умельцам, прямым рукам и трезвым умам (иногда и не очень) диммеры начали применяться и в автомобилях. В данной статье пойдет речь именно о то, как сделать и подключить этот девайс.

Наш самодельный диммер сконструирован на микроконтроллере – «Attiny-13» компании «Atmel». Из-за того, что в конструкции были использованы SMD-компоненты, благодаря чему диммер получился довольно таки миниатюрным и его можно спрятать даже в обшивке потолка или же в плафоне салона.

1. После, того как двери автомобиля закроются, свет в салоне автоматически отключится по истечении 10-ти секунд.
2. Продолжительность плавного выключения и включения света составляет около 8-ми секунд.
3. При заводе двигателя или при запирании двери свет плавно выключается
4. При отпирании двери освещение зажигается и останется включенным в течение 7-ми минут до закрытия двери.
5. Плавное включение и отключение света в салоне.

Схема диммера.

Принцип работы димера довольно прост – лампочка начинает светиться, как только напряжение бортовой сети автомобиля изменяется. Контроль за напряжением осуществляет АЦП микроконтроллера – если напряжение (U) ниже показателя в 13,6 вольт – это означает, что двигатель заглушен, а если больше – двигатель включен. Далее напряжение падает на фильтр R1, R2, C4.

Здесь особо важно отметить, что резисторы, а точнее их номиналы следует подбирать точно, в силу того, что это может повлиять на точность измеряемого напряжения. HL-1 – светодиод – здесь служит неким индикатором работы двигателя.

VT-1 – здесь транзистор, если невозможно найти точно такой же, то можно заменить его иным по показателям аналогом.


Сама плата была разработана при помощи программы Dip Trace. Элементы SMD находятся по одну сторону, а чип (микроконтроллер), резисторы и стабилизаторы по другую. Наладка устройства заключается в подборе сопротивления для резисторов R1 и R2.

На фотографии видно, что резистор R1 составлен из двух резисторов, которые подключены параллельно с номиналами по 22 кОм. Сборка довольно проста в изготовлении. Естественно без базовых навыков и знаний в электротехнике данное устройство собрать будет чуть тяжелее.

После окончания сборки советуется покрыть плату лаком и разместить в термоусадочной трубке.

Внизу статьи, представлен архив для скачивания. В архиве можете найти конфигурацию fuse-битов, макет платы, и прошивку чипа.

Плафон освещения салона – небольшие доработки + видео » АвтоНоватор

Очень часто в типовой сборке автомобиля под плафон освещения салона помещается обычная, довольно тусклая лампочка, однако это можно исправить самостоятельно, равно как и придумать еще что-нибудь эффектное.

Как снять плафон освещения салона самостоятельно?

Этот вопрос обычно встает только перед новичками, недавно севшими за руль, владельцы автомобилей, имеющие большой стаж, как правило, знакомы со всеми хитростями, если, конечно, не предпочитают личного механика-водителя. Однако прежде, чем ответить на этот вопрос, зададим другой – а зачем это нужно? Ведь разные ситуации предполагают и действия различные. Если вы хотите поменять лампочку – схема работы будет типовая, если лопнул рассеиватель и требует замены, плафон снимать вообще не придется.

Но давайте вернемся к плану действий и рассмотрим его поэтапно, а уже потом решим, для каких целей можно использовать эти знания. Перед тем, как снять плафон освещения салона или поменять лампочку, что гораздо проще, необходимо отделить от основания рассеиватель. Обычно он удерживается пружинными зажимами или на крепежах-флажках, в первом случае колпак достаточно потянуть, во втором – нужно аккуратно подцепить «минусовой» отверткой.

Иногда плафон снимается вместе с рассеивателем одним движением, поскольку они составляют одно целое.

И вот перед вами сама осветительная начинка, можно менять лампочку. Определите источник света, в зависимости от типа вам придется внимать его из гнезда, надавив на пружинный зажим, если это лампа накаливания, либо отсоединять провода от контактов люминесцентной лампы. Второй вариант подразумевает предварительное снятие кожуха, защищающего выводы электропитания путем откручивания пары винтов. Сам плафон удерживают обычно 2-4 винта, вывернув которые, можно легко извлечь корпус из отверстия в обшивке. Далее остается только отсоединить разъем проводов.

Плавное выключение света в салоне как причина снять плафон

Как правило, лампочка под потолком автомобиля связана с механизмом закрытия дверей и автоматически включается, и выключается в зависимости от того, захлопнули вы дверь или распахнули. Но зачастую свет загорается резко и также сразу гаснет. А это неудобно, если вы заезжаете в темный гараж и, выйдя из машины, должны найти рубильник освещения, а оставлять дверцу открытой не хотите. Исправить ситуацию можно, установив в плафоне салона небольшую платку с несколькими соединенными в цепи радиодеталями

Схему несложно найти в интернете, хотя продаются и готовые приспособления, обеспечивающие плавное выключение света в салоне. Например, есть вариант с шестью резисторами, двумя транзисторами и одним конденсатором. Выходы подсоединяются к питанию мощностью 12 В, то есть вполне хватит бортовой электросети, питаемой автомобильным аккумулятором. Насколько будет плавное затухание света в салоне, зависит от величины емкости установленного конденсатора, чем она больше – тем дольше держится свет. Когда дверь открыта, конденсатор заряжается, цепь замкнута, если машину закрыть, выключатель цепи разомкнется, и ток из конденсатора будет подпитывать лампу в течение определенного времени.

Как можно использовать салонный плафон?

Интереснее всего бывают нетипичные решения, когда привычная вещь начинает использоваться не совсем по назначению, однако не менее эффективно. В частности, потолочный плафон может обеспечить не только плавное включение света в салоне путем небольшой доработки, но и таким же образом стать источником питания для видеорегистратора. Изначально для этой цели предусмотрено зарядное устройство от прикуривателя с гнездом под USB, и именно его можно задействовать, слегка переделав.

Для начала на внешние контакты напаиваются два провода, поскольку внутри стоит предохранитель и простора для деятельности не оставляет. Обматываем изолентой, пусть некрасиво, зато надежно. Как правило, плафон имеет 3 контакта, один на «плюс» и два на «минус» (постоянный и активный при открытии дверей). Нам нужен постоянный, находим его и припаиваем провод от соответствующего вывода зарядки, точно также соединяем «плюсы» плафона и адаптера. Затем убираем зарядное устройство под обшивку потолка, туда же протягиваем провод USB от регистратора.
