Для чего служит устройство плавного пуска галогенных ламп и ламп накаливания.

Устройство плавного включения ламп накаливания на 12 и 220 Вольт представляет собой маленький блочок, размером примерно со спичечный коробок с двумя проводами. Разберёмся, для чего служит блок защитного включения галогенновых ламп и ламп накаливания. Частой и основной причиной перегорания вольфрамовых спиральных ламп является резкое нагревание спирали лампы в момент подачи на неё напряжения. Именно резкий переход из холодного состояния в раскалённое приводит к неисправности ламп перегорания спирали. Для медленного разогрева последней, было изобретено устройство плавного пуска галогенных и ламп накаливания. Схема блока защитного включения позволяет плавно с медленным наростанием подать напряжение на лампы. Самые ходовые устройства бывают на 150, 300, 500, 750 и 1000 Ватт.

При выборе устройства нужно брать его с запасом мощности на 20-30 %. Это связано с непостоянным напряжение в сети. То есть, примером у Вас суммарная мощность ламп составляет 300 Ватт, тогда возьмите лучше на 500. К тому же разница в стоимости обычно не превышает 10-15 грн. Самые распространённые компании-производители данного вида устройства это «Светкомплект» и «Feron». У первого производителя устройство позволяет более плавно включать лампы в отличии от второго. Хотя и то и то выполняет свою поставленную задачу-сохранение долговечности лапмпочек. Сам ставил и те и те, пока работают без проблем, хотя отзывы других хуже о »Feron»е.

Что же касается видов ламп, то к ним относятся: обычные лампы накаливания на резьбовой патрон типа Е14 и Е27 (кроме энергосберегающих), пальчиковые и линейные галогенные, на разъём типа GU5.3 и G10. Также можно и подключать блок защитного включения ламп и через трансформатор с выходом на 12 Вольт. Ниже представлены схемы подключения устройства плавного запуска ламп. Не применяются для люминесцентных ламп, и экономок.

После покупки данного устройства возникает сразу вопрос, как подключить блок защиты галогенных ламп. Можно справиться и самому, не прибегая к услугам электрика. При подключении на 220 Вольт количество ламп не должно превышать по мощности самого блока. Лампа может быть как одна, так и энное количество, подключаемых параллельно, но опять же повторюсь, не более мощности самого блока. Если быть точнее, то блок выбирается после определения общей мощности ламп.

Если использовать схему с трансформатором, то тут уже нужно учесть как мощность последнего, так и мощность блока и ламп. Трансформаторы можно применять как электронные (не всегда), так и обычные с первичной и вторичной обмоткой. Лампы также подключаются параллельно. Если же ламп много, а мощности блока не хватает, то нужно взять несколько блоков и равномерно распределить их на количество ламп. Следует заметить, что уже существуют электронные трансформаторы со встроенным блоком плавного пуска плюс в них уже встроена защита от перегрузки.

Вроде со всем уже разобрались, остался вопрос, куда устанавливается блок защитного включения галогенновых ламп и ламп накаливания. В связи с малыми размерами, можно установить непосредственно в верхний колпак люстры или в коробку, где находится выключатель. Если светильники установлены в гипсокартонный потолок, то это проще простого-он просто ложится на гипсокартон изнутри и подключается в разрыв, желательно фазного провода, ко всем лампам.

© 2010. Все права на данную статью принадлежат автору и защищены. При копировании текста ссылка на сайт https://www.master-elektrik.com.ua/ обязательна.

Плавное включение ламп накаливания 220в — схема

Несмотря на то, что экономичность галогенных ламп и ламп накаливания составляет 20% и 30% соответственно, их продолжают использовать на практике. А так, как они отдают значительный поток инфракрасного (теплового) излучения, то, в некоторых устройствах, они бывают незаменимы. Другой их существенный недостаток – короткий срок службы, за счёт большой вероятности перегорания нити накала, устраняет блок защиты галогенных ламп и ламп накаливания.

Блок плавного пуска ламп

Содержание

1. Почему преждевремено перегорают галогенные и лампы накаливания
2. Варианты плавного пуска ламп
3. Устройство плавного включения
4. Диммирование
5. Готовые решения
6. Схемы
7. Блок плавного пуска на 220 В: схемы на тиристоре
8. Блок плавного пуска ламп на 220 В: схемы на симисторе
9. Плавный запуск на 220 В: схема на ИМС КР1182ПМ1
10. Выбор блока защиты галогенных ламп
11. Установка и подключение блока защиты галогенных ламп
12. Меры предосторожности
13. Плавный запуск ламп 12 В
14. Плавный пуск автомобильных галогенных ламп +12В
15. Заключение

Если дело обстоит с перегоранием каких-либо элементов в электрических приборах, то в этом, практически всегда, причиной бывает превышение тока. Возросший ампераж, по закону Ома, возможен в двух случаях:

• Снижение сопротивления нагрузки;
• Увеличение напряжения питания.

Причём перегорание нити накала обычной лампы или галогенной может произойти даже при кратковременном воздействии любого из перечисленных параметров. А так, как сопротивление вольфрамовой нити накаливания сильно зависит от температуры, то в момент её включения через цепь протекает максимальный ток.

К примеру, лампа накаливания, мощностью 60 Вт, при комнатной температуре имеет сопротивление нити накала около 60 Ом. При включении её в сеть, напряжением 230В, в начальный момент ток через нить накала будет составлять:

I=U/R = 230/60 = 3,83А

Где:

• I — ток через нить накала;
• U — напряжение сети;
• R — сопротивление «холодной» спирали лампы;

Это очень большой ток, который вызывает мощность потребления около 880Вт. Однако продолжительность пика такого тока очень малая, так как нагреваясь до температуры свечения, лампа проводит ток:

I=P/U = 60/230 = 0,26А, что составляет 260мА.

Здесь P — номинальная мощность лампы.

Значит ток старта в 14,7 раз больше номинального. Естественно, такое превышение тока может привести к перегоранию хрупкой спирали. Но, если обеспечить постепенное нарастание напряжения, то нить накала будет максимально защищена от перегорания.

Картинка 1. Графики тока лампы накаливания

Вторым фактором возможного перегорания накала лампы – скачки напряжения. Поэтому устройство для плавного включения спиральных ламп должно иметь ещё и фильтр сетевого напряжения, хотя бы простейший. В этом случае УПВЛ сможет максимально продлить срок службы питаемых им ламп накаливания или галогенных.

В редких случаях, но и выключение лампы накаливания может привести к резкому повышению напряжения и перегоранию её нити. Дело в том, что сетевая линия представляет собой катушку индуктивности. Поэтому, в момент разрыва цепи питания лампы, благодаря токам самоиндукции, напряжение может возрасти настолько, что оно электрически пробивает размыкающиеся контакты выключателя и может повредить нить накала.

Лампы

Соответствие мощности светодиодных ламп лампам накаливания

3.3к.31.07.2022

Это можно заметить, наблюдая за образованием электрической дуги на контактах выключателя. Она проявляется не только в момент замыкании, но и при размыкании контактов. Последнее может быть даже с большим искрообразованием.

Варианты плавного пуска ламп

Устройства защиты нити накала ламп производят плавное включение света с помощью электронного модуля, который в момент старта уменьшает мощность сетевого напряжения.

Картинка 2. Схема ключа плавного пуска лампы накаливания 220В и графики напряжений

В качестве ключа используются, в основном, тиристоры или симисторы. Они открываются подачей на их управляющий электрод импульса и закрываются в момент перехода сетевого напряжения через 0 или в случае уменьшения тока нагрузки ниже определённого значения. Поэтому они не могут вызвать повышения самоиндукции выключением. Также, в момент старта мощность на нагрузке значительно ограничивается путём задержки открывающего импульса.

Но тиристор может проводить ток только в одном направлении. Поэтому устройство плавного пуска, работающее с переменным током, должно содержать 2 таких ключа в силовой цепи или иметь диодный мост. Номинал его максимального тока должен превышать ток нагрузки. Симистор же способен управлять как положительной, так и отрицательной полуволной напряжения сети. Однако для его управления требуется более сложная электронная схема с питанием от постоянного напряжения.

Лампы

Сколько энергии потребляет лампочка?

64016.11.2022

Если сеть питания имеет постоянное напряжение, например, в автомобиле, то в качестве ключа может использоваться транзистор. Потому что тиристоры имеют сложную топологию выключения при таком питании. Силовые ключи удобно реализовывать на полевых МОП-транзисторах, а точнее их разновидностях – Mosfet-транзисторах.

Устройство плавного включения

Чтобы обезопасить нить накала лампы необходимо обеспечить её плавный пуск. Суть его заключается в том, что мощность в первый момент включения составляет около 10%. Далее плавно она возрастает до 90% – 100%. Ниже изображена форма напряжений, которые выдаёт на нагрузке блок защиты галогенных ламп или ламп накаливания в момент их включения.

Картинка 3. Форма напряжения при плавном пуске лампы накаливания

В устройствах плавного пуска ламп, работающих от постоянного напряжения, снижение мощности во время включения производится сигналом управления выходным транзистором. Он может быть:

• Аналоговым;
• Цифровым.

Реализуется топология плавного пуска, во всех системах, использованием в управляющем каскаде аналоговых или цифровых устройств времязадающей RC-цепочки. Также возможно применение специальных интегральных компонентов, у которых такая функция установлена программным обеспечением.

Лампы

Лампа накаливания: прошлое, настоящее и будущее “царицы света” ХХ века

72504. 12.2022

Диммирование

Плавный пуск лампы накаливания осуществляется изменением мощности в момент старта. А вот функция димирования предполагает регулировать мощность излучения лампы во время её работы. Диммер – это регулятор мощности, он часто содержат функцию плавного старта. Но устройства ступенчатой регулировки мощности не подходят для диммирования ламп накаливания и галогенных ламп.

Можно применить готовое изделие, если оно предназначено для работы с тем типом светового излучателя, которым требуется регулировка освещения. Также ниже представлены схемы модулей, которые можно изготовить самостоятельно.

Готовые решения

Многие производители предлагают большой выбор готовых аппаратов плавного включения ламп накаливания и галогенных ламп.

Картинка 4. Блоки управления пуском с задержкой для ламп накаливания

При выборе устройства следует внимательно просмотреть его параметры. Если изделие приобретается в офлайн-магазине, то можно попросить менеджеров продемонстрировать его работу. Также можно получить консультацию по использованию или выбору модели аппарата. При этом следует учитывать, что продавцы заинтересованы в скорейшей продаже наиболее дорогих моделей.

Поэтому характеристика «лучший» должна быть аргументирована соответствующими параметрами или наличием дополнительных функций. И только покупатель решает, нужно ли ему управление со смартфона или возможность подключения к системе «Умный дом».

Лампы

Как подключить и настроить умную лампочку

52125.06.2022

Схемы

Повторение электронной схемы – это не попытка сэкономить на покупке, а, скорее всего, занятие для творческих людей. Также возможность кардинального ремонта имеющихся в электрооборудовании устройств. Итак, предложено несколько топологий плавного пуска галогенных ламп и накаливания.

Блок плавного пуска на 220 В: схемы на тиристоре

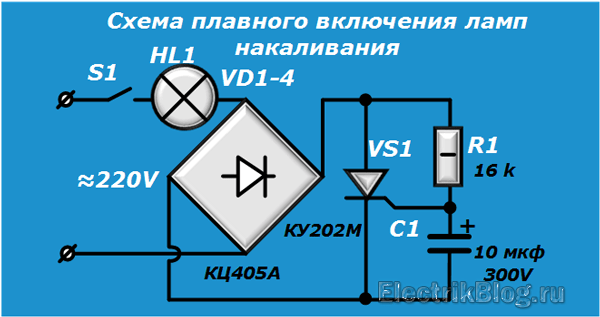

Простая схема квазиплавного пуска лампы изображена на картинке 5, схеме а. Мощность при включении устройства нарастает, начиная с 50%. Если нагрузка не более 100Вт, то можно применить тиристор ВТ169. Увеличить ток через систему освещения до 7,5А (1,6кВт) можно использованием тиристора ВТ151, а установив его на радиатор – поднять ток до 12А (2,6кВт). Это касается всех схем картинки 5.

Картинка 5. Схемы плавного пуска на тиристорах

Простая для повторения схема плавного пуска изображена на рисунке б, картинки 5. Транзисторы Т1, Т2 могут быть любыми маломощными n-p-n-структуры, стабилитрон Д6 – любой с напряжением стабилизации 8 – 10В. Конденсатор С1 можно использовать электролитический танталовый на напряжение 16В или более. Устойчивой работой обладает схема в, картинки 5. Здесь ключ запуска тиристора выполнен на транзисторах VT1, VT2, которые включены по схеме аналога однопереходного транзистора.

Если применить КТ117А – Г, то сопротивление R1 можно увеличить до 100К, а мощность его уменьшить до 0,5Вт. Подключают однопереходной транзистор так:

• Б1 — к точке R3, R4;
• Б2 — к УЭ тиристора Д1, R2;
• Э — к С1, R5 и коллектор VT3.

В этом случае в качестве стабилитронов VD1, VD2 можно использовать 1 элемент – любой из серии 1N4745A – 1N4750A.

Блок плавного пуска ламп на 220 В: схемы на симисторе

Плавный пуск лампы накаливания 220В реализует простая схема. Она позволяет включать нагрузку, мощностью до 200Вт (см. картинку 6).

Картинка 6. Блок защиты ламп накаливания на симисторе

Достоинством этой топологии является малое количество активных и пассивных компонентов. Её можно собрать в малогабаритный модуль и использовать как плавное включение света в коридоре или квартире. Симистор Z0107NA, выполнен в малогабаритном корпусе TO-92 и способен управлять током до 1А, при напряжении до 800В. Нагрузка не должна быть меньше 10мА (2,2Вт), иначе система не будет работать. Ещё одна схема, обладающая более устойчивым плавным запуском изображена на картинке 7.

Картинка 7. Высокоэффективная схема мощного УПВЛ на симисторе

Если симистор установить на радиатор, то максимальную мощность нагрузки можно поднять с 1,3кВт до 2,8кВт. Транзистор может быть отечественный – КТ940А. В качестве симметричного динистора применён DB3. Но, вместо него можно использовать неоновую лампочку, например, NE-2. В этом случае напряжение электролитических конденсаторов должно быть 180В (при NE-2 – 60В).

Однако в случае применения неоновой лампочки с большим напряжением включения – мощность может снизиться на 30% – 40%. Иногда это бывает необходимо, например, при использовании мощных ламп в качестве обогревателей в цыплятниках или в инкубаторах. А снижение мощности – ещё больше увеличит долговечность эксплуатации ламп накаливания или мощных галогенных источников света и тепла при повышении сетевого напряжения выше 220В.

Лампы

Коэффициент пульсации светодиодных ламп

10012.02.2023

Плавный запуск на 220 В: схема на ИМС КР1182ПМ1

Плавное включение ламп накаливания на 220В представляет схема на специализированном интегральном компоненте К1182ПМ1Р (КР1182ПМ1). Топология с микросхемой в корпусе DIP-12+4 показана на картинке 8. Для других типов корпуса этой микросхемы нумерация выводов отличается. На изображении подписано соответствие вывода для данного типа корпуса к номеру, указанному на схеме.

Картинка 8. Схема УПВЛ на К1182ПМ1 и соответствие выводам

Система осуществляет задержку не только плавным включением нагрузки, но и её плавным выключением при замыкании контактов S1. Цепочка R3C4 защищает симистор от возможных скачков напряжения. Такое шунтирование силового ключа во всех схемах, в симисторных и тиристорных, улучшает помехозащиту.

Сейчас другое время, руководством сборки приборов занимаются уже не конструкторы, а маркетологи. Поэтому, от выбора производителя в большой степени зависит качество товара. Оно влияет не только на продолжительность эксплуатации, но и на характер работы устройства. При выборе модели можно придерживаться принципа: чем солиднее компания – тем более высокотехнологичное оборудование она имеет. А большие объёмы продаж могут реально снизить цену устройства без ущерба его качеству.

Хорошими производителями УПВЛ являются российские компании «Шепро» и «Композит», белорусский «Гранит», также совместное китайско-российский бренд «Вжик».

Картинка 9. Приборы белорусских, российских и китайских производителей

Невысокую стоимость могут предложить китайские производители. Причём, возможно высокотехнологичное изделие с хорошими параметрами, как и крайне никудышное, чем и характерен их рынок.

При выборе устройства необходимо обратить внимание на такие параметры:

• Тип и диапазон питающего напряжения — должен соответствовать параметрам лампы;
• Мощность нагрузки — если предполагается использовать несколько ламп, то мощность (ток нагрузки в амперах, умноженный на напряжение питания в вольтах) устройства, в ваттах, должна быть больше суммарной мощности всех подключаемых к нему ламп;
• Степень защиты IP — параметр должен соответствовать условиям эксплуатации прибора.

Наличие дополнительных функций – это приятный бонус, однако он может выражаться дополнительной стоимостью.

Установка и подключение блока защиты галогенных ламп

Если блок защиты ламп накаливания имеет небольшие габариты, то его можно установить в распределительную коробку или применить отдельный корпус. Подключается прибор в разрыв цепи питания лампы или по схеме, изображённой на корпусе изделия.

Картинка 10. Прибор со схемой и подключение двухпроводного устройства

Меры предосторожности

Все работы по монтажу/демонтажу устройства ведутся при полном отключении питающей сети. Для проверки наличия опасного потенциала применяют заведомо исправные, проверенные индикаторы фазы. Двухпроводные изделия нельзя подключать параллельно в линию сетевого напряжения, но только в разрыв с нагрузкой, также, как и выключатель. Цепь питающей сети должна быть защищена автоматическим выключателем на входе в распределительном щите.

Плавный запуск ламп 12 В

Для регулирования мощности в цепях постоянного напряжения +12В в выходных ключах используют транзисторы. Но для того, чтобы изменять мощность нагрузки с большими токами реализовывают метод ШИМ-управления (широтно-импульсной модуляции). Он заключается в том, что транзистор включается полным открыванием на короткие промежутки времени. В итоге, падение мощности на нём минимальное.

В качестве мощного ключа применяют транзисторы типа Mosfet с изолированным затвором. Они потребляют минимальное количество энергии для управления.

Лампы

Устройство и особенности галогенных ламп

35009.01.2023

Несложный прибор защиты галогенных автомобильных ламп можно собрать на базе интегрального таймера типа 555. В момент старта система генерирует импульсы включения Mosfet-транзистора, длительность которых приближается к скважности по мере зарядки конденсатора С1. Его ёмкость определяет время нарастания мощности от 0 к максимуму.

После зарядки этого конденсатора внутренний триггер переходит в устойчивое состояние логической 1 на выходе 3 микросхемы IC1. При этом транзистор оказывается постоянно включенным. Диод D3 защищает электронный ключ от возможных токов самоиндукции. Его можно не ставить при использовании коротких проводов и отсутствии индуктивностей в цепях.

Картинка 11. Схема плавного включения автомобильных галогенных ламп

Для увеличения мощности можно применить транзистор с большим током сток-исток или использовать несколько экземпляров, соединив параллельно все их выводы.

Заключение

Модули плавного включения могут быть различными, но принцип действия – аналогичный изложенному. При ремонте приоритетно проверяют силовую часть и лишь затем каскады управления. Использование недорогих устройств позволит продлить срок службы лампам накаливания и галогенным лампам.

Галогенный диммер с плавным пуском Схема

Главная » Схемы

Большинство диммеров используют широтно-импульсную модуляцию (ШИМ) для управления мощностью, подаваемой на лампу. Те, которые поставляются в комплекте с лицевой панелью переключателя, контролируют угол открытия симистора на стороне сети 240 В. Они хорошо работают с резистивными нагрузками, но могут не подходить для индуктивных нагрузок, таких как трансформаторы низковольтных галогенных ламп. В этой схеме также используется ШИМ, но он переключается с высокой частотой (22 кГц) на низковольтной стороне трансформатора лампы. Эта высокая частота также упрощает фильтрацию электромагнитных помех. Кроме того, поскольку эта схема изолирована от сети трансформатором, ее сборка и установка относительно безопасна.

IC1 — стандартный нестабильный генератор 555 с высокой скважностью. Он выдает узкий отрицательный импульс на выходе 3 примерно каждые 45 мкс (т. е. частота генерации составляет около 22 кГц). Эти импульсы запускают IC2, еще один таймер 555, на этот раз подключенный как переменный моностабильный. На выводе 3 IC2 обычно низкий уровень, что означает, что его внутренний разрядный транзистор включен, а конденсатор емкостью 1 нФ на выводах 6 и 7 разряжен. Однако, когда моностабильный транзистор запускается (с помощью IC1), его выход становится высоким, внутренний разрядный транзистор выключается, а конденсатор емкостью 1 нФ заряжается через VR1 и VR2, пока не достигнет 2/3 В пост.

тока.

В этот момент выход на контакте 3 снова переключается на низкий уровень. Каждый раз, когда на выводе 3 IC2 появляется высокий уровень, он включает силовой МОП-транзистор Q1, который, в свою очередь, включает лампу. Потенциометр VR2 используется для управления временем, которое требуется конденсатору емкостью 1 нФ для зарядки до порогового напряжения, и, таким образом, устанавливает ширину выходных импульсов. При максимальном сопротивлении ширина импульса составляет 55 мс. Это больше, чем период 45 мс генератора IC1, поэтому на выводе 3 IC2 высокий уровень в течение 100% времени, и лампа работает с максимальной яркостью. Теперь рассмотрим, что произойдет, если период моностабильного состояния будет короче, чем у нестабильного.

Принципиальная схема:

Принципиальная схема регулятора яркости галогенной лампы

В этом случае каждый раз, когда на выводе 3 IC1 появляется низкий уровень, вывод 7 IC1 также становится низким и разряжает времязадающий конденсатор IC2 емкостью 1 нФ через D3. Это перезапускает моностабильный режим. В результате IC2 запускается с частотой 22 кГц и генерирует импульсы переменной ширины в зависимости от настройки VR2. Его выход, в свою очередь, подает импульс Q1 для управления яркостью лампы. D2 изолирует схему синхронизации IC1 от схемы IC2. VR1 используется для установки минимальной яркости лампы, когда VR2 имеет минимальное сопротивление. Если этот элемент управления не требуется, VR1 можно заменить резистором 1,8 кОм. Конденсатор емкостью 220 мкФ на выводе 5 микросхемы IC2 обеспечивает плавный пуск и продлевает срок службы лампы.

Изначально, при подаче питания, конденсатор емкостью 220 мкФ разряжается, что снижает пороговое напряжение (которое обычно составляет 2/3 В пост. тока). Это, в свою очередь, приводит к более коротким импульсам на выходе. По мере зарядки конденсатора емкостью 220 мкФ пороговое напряжение постепенно увеличивается, пока схема не начнет работать «нормально». Для прототипа Q1 был BUK553-60A, рассчитанный на 60 В, 20 А и 75 Вт.

Максимальное сопротивление транзистора Q1 во включенном состоянии составляет 0,1 Ом, поэтому переключение ламповой нагрузки 4 А приводит к максимальной рассеиваемой мощности 1,6 Вт. Мостовой выпрямитель имеет мощность около 5 Вт, поэтому оба должны быть установлены на подходящих радиаторах.

Рассеиваемая мощность в мостовом выпрямителе может быть уменьшена за счет использования мощных диодов Шоттки, рассчитанных на 5 А и более. Выход таймера 555 IC2 способен напрямую управлять несколькими МОП-транзисторами (до четырех в тестах). Обратите внимание, что если Mosfet будет находиться на некотором расстоянии от 555, его необходимо будет буферизовать. Питание для схемы управления поступает от 3-контактного регулятора REG1, который вырабатывает шину 8 В. Он, в свою очередь, подается с выхода мостового выпрямителя через диод D1 9.0004

Автор: Dennis Chuah — Copyright: Silicon Chip Electronics Magazine

Учебный курс Франка

Галогенные лампочки

Лампочки в целом

Лампочка излучает не только свет, но и много тепла.

Только 5% входная энергия используется для излучения света. Остальное тепло. Итак эффективность стандартной лампочки очень низкая.

Чтобы улучшить это энергоэффективность (или, точнее, светящаяся эффективности) промышленность в настоящее время предлагает различные типы луковиц или различные технические решения для производства света (галогенные лампы, энергосберегающие энергосберегающие лампочки, светодиодные лампы, люминесцентные лампы…)

Лампы реагируют как PTC. Это означает, что сопротивление резистора очень низкое. первый момент после включения. За это короткое время лампочка намного больший ток, чем обычно. Вот почему большинство луковиц получают сломался при включении. Дорогие галогенные лампы с электронным регулировка яркости очень часто также имеет функцию плавного пуска, которая ограничивает этот входной импульсный ток.

Ожидаемый срок службы лампочек

Срок службы зависит от напряжения. Чем выше напряжение, тем короче продолжительность жизни. Регионы с большим количеством периодов перенапряжения будут имеют больший расход лампочек.

На диаграмме можно увидеть зависимость от напряжения и срока службы.
При напряжении 100 % ожидаемый срок службы также 100 % (графики пересечение). Если я увеличу напряжение всего на 10%, продолжительность жизни падает до 1/3 (при 110% напряжении).
Или если бы я мог уменьшить напряжение на 10% лампочка будет жить в 4 раза дольше (400% при 90% напряжении).
Кстати яркость лампочки сильно не изменится. Видеть желтый график.

Галогенная лампа

Преимущества по сравнению с обычной лампой: меньший размер, более высокая эффективность (ярче при меньшей мощности) и более высокая цветовая температура (свет белее), чем обычная лампочка.
Галогенные лампы изготавливаются в основном на 6В, 12В, 24В. Чтобы включить лампы сети нужен трансформатор. Исправление не требуется, потому что лампы работают с переменным и постоянным током. В настоящее время промышленность производит также лампы для 230В прямого использования.
Обычно используются мощности 10 Вт, 20 Вт, 50 Вт и 100 Вт.

В медицинской технике галогенные лампы применяются в микроскопах, щелевых лампах, эндоскопы и спектрометры.
Также возможно наличие галогенных ламп в испарителях. В в этом случае лампочка используется как нагревательный элемент.

Проблемы и решения

Новую лампочку не следует проверять при сетевом напряжении в магазине – только с омметром. Когда лампочка нагрелась, она чувствительна к вибрации.

Любое загрязнение поверхности, особенно отпечатки пальцев, может повредить кварцевая оболочка, когда лампочка нагревается. Загрязнения вызовут горячее пятно на поверхности лампы, когда лампа включена. Эта крайность, локализованное тепло вызывает изменение кварца, что приводит к утечке газа и колбе будет уничтожен.
С галогенными лампами следует обращаться, не касаясь прозрачного кварца, либо используя чистую бумажную салфетку или осторожно удерживая фарфоровую основу.
