Греется ноль в электропроводке: причины и как устранить

Довольно распространенная проблема старой проводки – нагрев нулевых проводов в распределительном щитке. Если вы столкнулись с такой неприятностью необходимо срочно принимать меры, поскольку обрыв нуля представляет серьезную опасность, особенно в трехфазных цепях электрического тока. Из сегодняшней статьи Вы узнаете, почему греется нулевой провод и как устранить эту проблему.

Наиболее вероятные причины нагрева

На тематических форумах периодически возникают споры относительно причин, вызывающих нагрев жил с нулевым потенциалом при нормальном состоянии фазных проводов бытовой сети. Несмотря многочисленные дискуссии по данному вопросу, существует всего три фактора, способные вызвать рассматриваемое негативное воздействие:

  1. Низкая надежность электрического контакта.
  2. Влияние высших гармоник.
  3. Повышенная нагрузка на ноль.

Предлагаем детально рассмотреть каждую из перечисленных выше причин.

Низкая надежность электрического контакта

Указанная причина наиболее характерна для старых проводок из алюминиевых проводов. Недостатки этого материала неоднократно описывались в других публикациях на нашем сайте, но не будет лишним еще раз кратко перечислить их:

  • Образование оксидной пленки на проводе, что вызывает рост сопротивления контакта.
  • Пластичность материала требует регулярного подтягивания соединений.
  • Перегрев алюминиевого провода повышает его хрупкость.

Учитывая, что внимание чаще уделяется электрическим контактам фазных проводов, про нулевую шину часто забывают. В результате со временем увеличивается сопротивление контакта, он нагревается и рано или поздно отгорает. Ради справедливости следует заметить, что данная проблема может наблюдаться и у медных проводов. Пример плохого контакта с нулевой шиной в квартирном щитке продемонстрирован на фото.

Перегрев нулевых проводов из-за плохого контакта

Характерно, что приведенная проблема чаще всего проявляется именно в квартирных щитках, а не электроточках. Это объясняется тем, что на контактные соединения проводов с нулевой шиной приходится более значительная нагрузка, чем на отдельную розетку.

Влияние высших гармоник

С появлением в быту и офисах большого количества электрических приборов, оснащенных импульсными БП возникла проблема с перегревом и, как следствие, разрушением (отгоранием) провода рабочего нуля. Это происходит по причине перегрузки последнего токами высших гармоник. То есть, возникает ситуация, при которой на ноль приходится больший ток, чем на фазные проводники. При этом установка защитных устройств часто производится только на последние.

В старых системах в расчет принималась исключительно линейная нагрузка, в которой присутствует лишь основная гармоника (В Советском Союзе, а впоследствии и на постсоветском пространстве это 50,0 Гц). В соответствии с этим считалось, что нагрузка фазные провода будет всегда выше, чем на рабочий ноль. Из этого следовала невозможность перегрузки нуля больше фазы. Таким образом, защита фаз от перегрева обеспечивала и безопасность нуля.

С появлением большого числа электропотребителей, создающих нелинейные нагрузки, происходит повышение тока, идущего через рабочий ноль. Это может привести к отгоранию последнего в старых энергосистемах. Примеры бытовых электроприборов вызывающих нелинейность:

  • Микроволновые, индукционные, а также дуговые электропечи.
  • Светодиодные и газоразрядные источники света.
  • Все устройства с импульсными БП.
  • Инверторные электрические машины и т.д.

Чтобы не допустить обрыва нуля вследствие влияния высших гармоник, в некоторые нормативные документы были внесены изменения. В качестве примера можно привести ГОСТ 30804.4.30 2013, в котором предписывается при расчетах принимать во внимание гармоники, чей порядок от 40-го и выше. В ГОСТе 50571.5.52 2011 рекомендуется выбирать сечение кабеля в зависимости от самой нагруженной токоведущей жилы, при этом должна учитываться и токовая нагрузка рабочего нуля.

К сожалению, рамки текущей статьи не позволяют более полно раскрыть тему высших гармоник, но мы обязательно к ней вернемся в одной из последующих публикаций на нашем сайте.

Повышенная нагрузка на ноль

Иногда можно услышать, что перегрев провода нуля связан с повышенной нагрузкой из-за подключения соседа к шине РЕ с целью воровства электричества. Такой вариант интересен, но не реализуемый. В одной из наших публикаций, где описывались различные конструкции электросчетчиков, рассматривалась их устойчивость к различным способам воровства электрической энергии. В частности, там разбирался вариант использования земли в качестве рабочего нуля и объяснялось, почему данный способ не работает на современных устройствах энергоучета.

Как уже упоминалось выше, в нулевом рабочем проводе ток может превысить фазный только в случаях проявления высших гармоник. Подключение соседа к нулю (в Вашем щитке) вызовет перегрев данного провода, если в результате таких действий образуется плохой контакт с общей шиной.

Чем опасен перегрев нулевого провода?

Подобная нештатная ситуация почти гарантированно приведет к обрыву нуля. Чем это грозит, неоднократно упоминалось в других публикациях на нашем сайте. Кратко напомним, о чем в них шла речь, начнем с обрыва нуля в трехфазных сетях.

Обрыв нуля в трехфазной сети

Как видно из приведенного изображения, обрыв нулевого провода приведет к несимметрии фазных напряжений, такую нештатную ситуацию также называют перекосом фаз. В результате аварии в однофазных сетях могут образоваться напряжения близкие по величине к линейному, то есть, приблизиться вплотную к 380 В. Чем это грозит бытовой технике и электронике? В лучшем случае сработает защита БП, в худшем, — устройствам потребуется дорогостоящий ремонт.

Если отгорит ноль в системе однофазных нагрузок, то последствия для бытовой техники будут не столь печальные, как случае электрической сети на 3 фазы. Ниже продемонстрированы наиболее вероятные точки обрыва для бытовой сети.

Вероятные места обрыва нуля в квартире

Из рисунка видно, что обрыв возможен на вводных контактных соединениях автомата защиты. Проблемы с электрическим контактом могут образоваться на шине РЕ (особенно, если разводка выполнена алюминиевым кабелем). Последний вариант – обрыв в розетке. При любом из перечисленных вариантов бытовая техника не будет работать.

Казалось бы, ничего страшного, но любой прибор, оставшийся подключенным к сети, приведет к тому, что нейтральном проводе образуется опасный потенциал. В системе заземления TN-C это может создать прямую угрозу для жизни, поскольку на зануленном корпусе появится фазное напряжение. В более современных системах TN-C-S, подобная ситуация приведет к короткому замыканию и срабатыванию АВ.

Как не допустить критического нагрева нуля?

Поскольку в масштабах квартиры влияние высших гармоник незначительно, то сразу перейдем к проблеме плохих электрических контактов. Если Вы обнаружили в квартирном щитке проблемное место, где греется электрическое соединение, то в первую очередь отключите вводный автомат и убедитесь, что после этого ток не течет. Проверку лучше выполнить, комбинируя пробник напряжения и мультиметр, включенный в режим измерения переменного тока.

Убедившись в отключении питания, ослабьте проблемный контакт (как правило, это винтовой зажим), чтобы извлечь из него провод. Произведите его зачистку, а также зажима. Если разводка щитка выполнена многожильным медным проводом, то его концы необходимо залудить или обжать. После этого можно собрать контакт. Следует учитывать, что «пережатие» провода винтовым соединением также нежелательно, как и слабый зажим.

Прямой контакт меди и алюминия недопустим, поскольку эти материалы образуют гальваническую пару, в результате электрическое сопротивление такого соединения довольно быстро возрастет.

Если монтаж выполнен при помощи тонких проводов, то желательно произвести их замену. Как правильно подобрать сечение в зависимости от тока нагрузки, рассказано на нашем сайте.

Защита от перекоса фаз

Наиболее оптимальный вариант для данного случая — установка реле напряжения.

Реле напряжения

Это устройство обеспечит защиту, как от падения напряжения, так и его чрезмерного увеличения. В качестве альтернативного решения можно предложить установку стабилизатора на всю квартиру. Несмотря на более высокую стоимость преимущества очевидны – «проседание» или перенапряжение не будет вызывать отключение подачи электроэнергии.

Отгорание нуля

Какие бывают последствия отгорания нуля?

Приходилось ли вам слышать о том, что у кого-то сгорела дорогостоящая аппаратура. Возможно, тебе лично пришлось испытать такую неприятность. Почему такое произошло? Причина оказалась в том, что на проводнике в какой-то момент, присутствовало не 220 В, а 380 В. Как такое возможно? Кого винить в произошедшем? Кто будет покрывать убытки?

Были такие случаи, когда пьяный электрик во время профилактических работ в контактных соединениях перепутал проводники, вместо проводника нуль подсоединил фазу, а между фазой и фазой напряжение составляет 380 Вольт.

Но чаще всего, 380В может поступить в наши обители с неожиданной стороны. Проблема кроется в отгорании нуля. Что это за таинственное отгорание нуля? Как оно происходит? Как защититься от нежданного “гостя”?

Для чего нужен нулевой проводник?

Отгорание нуля это лексикон электриков, на техническом языке — обрыв нуля. Проводник нуль используется в трехфазной схеме звезда. Есть еще другая схема, схема треугольник. У такой схемы присутствуют три фазных проводника: А, В, С, но отсутствует четвертый проводник, нулевой. В основном используется в промышленных целях.

В схеме звезда четыре проводника, три фазных и нулевой. Нашему населению достается именно схема звезда и другого быть быть не может. Итак, в многоквартирный дом приходят не два проводника, как некоторые могут полагать, а четырехжильный или пятижильный провод, с защитным заземлением РЕ. Но пока во внимание заземление мы намерено брать не будем, на данный момент он нас не интересует.

Мощный силовой кабель приходит в водный распределительный щит. С главного щита идет распределение по подъездам, а с подъезда по этажам, с этажей по квартирам. Трехфазная схема распределяется равномерно по этажам. Если в подъезде 36 квартир, три фазы будут распределены следующим образом: фаза А – 12 квартир, фаза В – 12 квартир, фаза С – 12 квартир. Распределено равномерно, для баланса работы трехфазной схемы.

Но вот только жители не согласовывают включение и выключение энергопотребителей, да и такого на практике быть не может. Получается так, что один стояк может оказаться сильно загруженным, а другой остается мало задействованным. Что происходит в системе? Произошел перекос  в трехфазной схеме или  дисбаланс. Поставщику электроэнергии никогда не добиться равенства потребления электроэнергии с подобной схемой. Понятно, почему. Люди не роботы, действовать подобно бездушным изобретениям по заданным алгоритмам не могут.

Представим себе, как кипит жизнь в многоэтажном доме. Одни что — то включают, другие выключают. В общем и целом, потребление электроэнергии, чаще всего, происходит более или менее одинаково. Но бывает хороший перекос: по стояку фазы А “густо” разбирают энергию, а по фазе С “пусто”. С этим все понятно. Давайте немного углубимся в трехфазную схему звезда.

Переменные токи каждой фазы в трех одинаковых нагрузках сдвинуты по фазе ровно на одну треть и в идеале компенсируют друг друга, поэтому нагрузка в такой схеме называется трехфазной сосредоточенной нагрузкой. В средней точке ровна  нулю. При равномерной нагрузке трех фаз, например, работают станки на производстве, потребление энергии одинаково по всем фазам. Нуль остается невостребованным, нет дисбаланса. В связи с чем, сечение нулевого проводника гораздо меньше чем по фазе. Нет смысла тратить дорогой металл на то, в чем нет необходимости, там, где появляются незначительные токи. Но у нас в доме приборы работают не от трехфазной схемы, а от однофазной — это все в корне меняет.

Как отгорает нуль?

Тенденция отгорания нуля началась в эпоху 90-х годов. Эпоха экономического преобразования. На рынке появилось большое количество электротехники. Современная аппаратура: компьютеры, телевизоры, радиоприемники, DVD проигрыватели и многое другое. Характер таких устройств несколько отличается от классических бытовых потребителей. Дело в том, что такие приборы выбрасывают в сеть дополнительные импульсные токи, которые не компенсируются в средней точке. Когда включаются приборы , имеющие различные величины сопротивлений, на нулевом проводе может скопится равный или превышающий ток одной из фаз. Это те условия, которые могут создать отгорание нуля, из-за перегрузки на нулевой проводник.

Отгорание происходит в слабых местах, например, в плохо обжатом контакте. Такой перекос может из-за отгорания нуля  создать катастрофические последствия: скачек напряжения до 380 Вольт. Большая часть дорогостоящей аппаратуры может сгореть. Но вот спросить будет не с кого.

Как защитить аппаратуру во время отгорания нуля?

Для защиты бытовой техники от подобных неприятностей, поможет реле контроля напряжения.

реле напряжения

Надежная работа любых бытовых электроприборов от простой лампочки до посудомоечной машины зависит от стабильности электросети. Резкое повышение напряжения или его падение ниже допустимого предела, приводят к быстрому выходу из строя телевизоров, компьютеров, холодильников, стиральных машин и т.п. Это может привести к перегреву обмоток электродвигателей бытовых приборов и последующему выходу их из строя.

Реле напряжения отключает напряжение, если его значение выходит за допустимые пределы. Тем самым защищает все подключённые к нему устройства и приборы. То есть реле напряжения — это защита по напряжению. Для установки реле защиты и другим электромонтажным работам в Нижнем Новгороде, можно обратится за помощью к электрикам профессионалам.

Итак, подведем итог: отгорание нуля в наше время не редкость. Причины мы выяснили, следствия отгорания нуля понятны, как защитить аппаратуру узнали. Осталось приобрести надежное реле напряжения.

Советую не покупать реле напряжения Ресанта, время срабатывания 1 секунда, за такую медлительность все погорит. Приобретать прибор лучше со временем срабатывания по отсечке 0,2 секунды. Такой прибор стоит недешево, но без него ущерб может возрасти во много раз. Ставить прибор или надеяться на авось, решать вам.

Отгорание нуля. Видео.

Что такое модульно-штыревое заземление?

Оцените качество статьи:

Обрыв нуля, отгорание нуля – последствия!



«Все, что нас не убивает, делает нас сильнее». Спорное утверждение. Его точно нельзя отнести к электричеству, потому что воздействие тока на человеческий организм зависит от огромного количества факторов начиная с температуры тела и заканчивая наличием болезней. Разумеется, никто не застрахован от попадания под напряжение. Зато легко можно уменьшить вероятность такого происшествия. В этой статье расскажем подробно про обрыв или отгорание нуля, последствия этого, и меры защиты.

Как известно, наибольшее распространение получили три схемы питания электроприемников: треугольник, звезда и звезда с нулем. Первые две применяются преимущественно там, где нагрузка распределена равномерно по трем фазам. Например, по таким схемам соединяются обмотки электродвигателей или трансформаторов. В жилых и общественных зданиях использую схему соединения «звезда с нулем» - обычная звезда с нулевым проводом. Чем обусловлено ее применение?

Дело в том, что в жилом и общественном секторе нагрузка однофазная: одна квартира (этаж или частный дом) питается от одной фазы, следующая – от второй, еще одна – от третьей, далее – по второму кругу. Так как в вводной щит подходит три фазы напряжения, количество квартир в доме или подъезде кратно трем. Этим пытаются добиться равномерной загрузки трех фаз. Однако нельзя достичь того, чтобы все квартиры включали и выключали электроприборы в одно и то же время. Чтобы сохранить симметричной трехлучевую звезду напряжений (слева), применяют нулевой проводник. Неравномерность электрических нагрузок в виде электрического тока буквально стекает в землю по нулевому проводу (ток  на рисунке).

Фото 1: графики эл. нагрузок в виде эл. тока

Сейчас квартиры и офисы наполнены бытовой электроникой – компьютерами, источниками бесперебойного питания, светодиодными лампами. Эти приборы создают токи большой частоты, которые тоже стекают в землю по нулевому проводу. Токи нагревают место плохого контакта – а там наибольшее сопротивление. От нагрева сопротивление растет еще больше, это, в свою очередь, приводит в большему нагреву, в итоге нулевой провод может отгореть. Рассмотрим этот вполне реальный случай; те же рассуждения будут при обрыве нулевого провода по каким-то другим причинам.

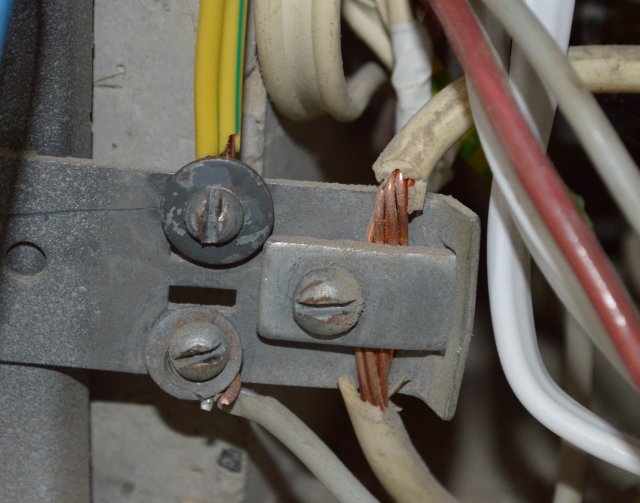

Фото 2: обгоревший нуль

Отгореть провод может в разных местах, которые можно свести к двум случаям:

1) обрыв общий: в трехфазном этажном щитке или вводном щите;

2) обрыв индивидуальный: в автомате, защищающем квартиру, или распределительной коробке, или розетке.

В первом случае столкнемся с плачевными последствиями. На квартиру с наименьшей в омах нагрузкой напряжение будет минимальным, в квартире с наибольшей – максимальным, вплоть до 380-400 В (вверху смотрите чертеж справа). Это, разумеется, приведет к повреждению техники, причем обычные автоматические выключатели не смогут защитить квартиру от такого повреждения.

Во втором случае возможны два варианта: или в квартире/розетке просто пропадет напряжение, или напряжение 220-230 В будет даже там, где его совсем не ждут. Может сложиться интересная картина: электроприборы работать не будут, и мультиметр покажет, что в розетке нет напряжения. На самом же деле напряжение будет и на фазе, и на нуле. Напряжение с фазы на ноль может передаться через электрическую цепь какой-нибудь нагрузки, соединяющей фазу и ноль, будь то лампочка или зарядное устройство. И если схема защитного заземления в квартире собрана неправильно, на корпусе микроволновки или стиральной машинки может появиться напряжение в 220 В. Опять же обычный автоматический выключатель этого не заметит. Защита техники от последствий обрыва достигается установкой в щитке реле контроля напряжения.



Фото 3: вольтметры

Перейдем от слов к цифрам. Обозначим напряжение в месте обрыва (или присоединения) нулевого провода как ,  – сопротивление фазы X или нулевого провода N. – ток в фазе X или нулевом проводе N. Все эти величины комплексные, т.е. в расчетах надо учитывать сдвиг фаз в 120°. Расчеты токов и напряжений в нормальном режиме (вместо  подставляем сопротивление нулевого провода) и при обрыве нуля ( ) проводят в таком порядке: ищут напряжение  в нулевой точке, вычисляют «искаженное» фазное напряжение  и ток в фазе .

В нормальном режиме ток в «нуле» равен суме комплексных фазных токов.



Почему горит ноль в щитке: причины, что с этим делать | Строительный журнал САМаСТРОЙКА

Почему горит ноль в щитке: причины?

Почему горит ноль в щитке: причины?

Содержание статьи:

  • 1. Нулевой проводник — что это такое и для чего он нужен
  • 2. Почему горит ноль в щитке
  • 3. Как защититься от отгорания нуля

Наверняка многие из вас слышали немало историй, что в один прекрасный момент из-за сильного скачка напряжения в электросети у кого-то выходила из строя дорогостоящая аппаратура. Все очень просто и вместо положенных 220 В, в домашней электропроводке вдруг очутились все 380 В.

Чаще всего такое происходит из-за отгорания нуля, а не из-за пьяного электрика, который перепутал фазу с нулём. В этой статье строительного журнала samastroyka.ru будет рассказано о том, почему горит ноль в щитке, что вследствие этого может приключиться, и, как бороться с проблемой.

Нулевой проводник — что это такое и для чего он нужен

«Горит ноль», «Отгорание нуля» — все это лексикон простого обывателя. На техническом же языке или на языке электриков, отгорание нуля означает обрыв нулевого проводника N в системе TN – S, который используется в трёхфазной схеме по типу «Звезда».

Трёхфазная схема звезда, как раз и имеет три фазных проводника и один нулевой проводник. В промышленных целях, как правило, используется только три фазных проводника, а для бытового использования задействуется и четвёртый проводник, нулевой.

Вследствие этого в щиток многоквартирного дома заводится сразу четырёхжильный провод, может быть и пятижильный, если он с заземлением. Затем, уже в распределительном щитке, трёхфазная схема равномерно распределяется по подъездам, этажам и квартирам. Каждая из фаз подключается так, чтобы не разбалансировать схему.

Тем не менее, разбалансировка трёхфазной схемы электропитания все равно происходит. На каком-то стояке потребление электроэнергии выше, из-за чего и происходит так называемый дисбаланс или перекос. Вот здесь как раз и страдает тот самый нулевой проводник, который меньше сечением, чем фазный провод. Вследствие сильных перегрузок в электросети и по другим, явным причинам, происходит его отгорание в электрощите.

Почему горит ноль в щитке

Наиболее всего проблема с отгоранием нуля в электрощитах пришлась на начало «перестройки». Именно в ту пору началось завозиться в страну большое количество бытовых электроприборов, которые все чаще стали появляться в квартирах и домах. Многие из этих электроприборов, например, телевизоры и компьютеры, способны выбрасывать в электросеть так называемые «импульсные токи», которые приводят к скоплению тока на нулевом проводнике и перегрузке трёхфазной схемы, вследствие этого.

Однако виной отгоранию нуля в электрощитке является не только большое количество «импульсной» и «тяжёлой»  в плане электропотребления аппаратуры. Нередко отгорание нуля связано с плохим контактом или со слабым местом. Часто проблема наблюдается при плохом контакте нуля, который греется из-за этого, что также, нередко приводит к его обрыву. При отгорании нуля в электрощитке происходит перекос фаз и в бытовую электропроводку может податься 380 В, что приведёт к печальным последствиям, а именно, выходу из строя многих электропотребителей.

Как защититься от отгорания нуля

Здесь все очень просто и современные устройства позволяют надёжно защититься от отгорания нуля. Например, отличным защитником от резкого скачка напряжения в электросети, является реле контроля напряжения. Такое реле «пропускает» через себя напряжение, и если оно не отвечает заданным значениям (становится сильно большим, например), то реле автоматически отключает подачу напряжения.

К тому же, сегодня у многих стоят нормализаторы и стабилизаторы напряжения, которые также умеют инспектировать резкий скачок напряжения в электросети, и, в случае чего, принимать меры по обесточиванию электропотребителей.

При этом важной характеристикой любого реле напряжения является время срабатывания. Чем меньше будет время срабатывания реле, тем лучше. Многие реле защиты имеют скорость срабатывания в 1 секунду, но это очень много, и аппаратура все равно может выйти из строя. Рекомендуется выбирать реле со скоростью срабатывания не более 0,2 секунд, в таком случае бытовая техника всегда будет под надёжной защитой.

Читайте также:

Почему отгорает ноль а не фаза, почему сгорает?

Почему отгорает нулевой провод

Отгорание нуля, что происходит и как защититься?

Привет, друзья. Сталкивались когда-нибудь с явлением «отгорание нуля»? Если нет, то вы счастливый человек. Но знать об этом, особенно электрикам, будет полезно. Поговорим о том, почему этот таинственный ноль имеет тенденцию отгорать, что происходит при этом и какая бывает защита от отгорания нуля? Для того чтобы понять это, немного вспомним физику.

Нашел в интернете хорошее видео по теме, коротко и ясно, если не любите читать, смотрите ниже. Итак, начнем.

Ноль, для однофазной цепи, это название проводника, который не находиться под высоким потенциалом относительно земли. Фаза, это второй проводник , она имеет высокий потенциал переменного напряжения относительно земли. В России, чаще всего, это 220-230 Вольт. Ноль при этом не проявляет тенденции к отгоранию.

Основная загвоздка — все линии электропередачи, являются трехфазными. Рассмотрим традиционную схему «звезда»:

Здесь и появляется понятие «нулевой проводник».

В трех одинаковых нагрузках, переменный ток каждой фазы сдвинут по фазе на 1/3. В идеале, эти токи компенсируют друг друга. При такой нагрузке, в средней точке, векторная сумма токов равна нулю.

Получается, что через нулевой провод, подключенный к средней точке, ток не течет (он практически не нужен).

Незначительный ток на нулевом проводнике все же возникает. Это происходит, когда нагрузки на фазах не полностью компенсируют друг друга, тоесть разные. Прямое доказательство этому можно увидеть на практике, посмотрите на четырехжильные кабели для трехфазных цепей, нулевая жила вдвое меньшего сечения, чем фазные. Зачем тратить дефицитную медь, если тока в жиле практически нет? Имеется смысл…

При сосредоточенной нагрузке, в трехфазной цепи, ноль тоже не расположен к отгоранию.

Интересное начинается тогда, когда к трехфазной цепи начинают подключать однофазные нагрузки (многоквартирных домах, например). Каждая нагрузка представляет случайно выбранное устройство.

При использовании одной фазы из трехфазной цепи, их стараются распределить по мощности так, чтобы на каждую приходилась примерно одинаковая нагрузка.

Все понимают, что полного равенства при этом не достигнуть. Жители дома будут случайным образом включать, выключать электроприборы, поэтому нагрузка будет постоянно меняться. Полной компенсации токов в средней точке происходить не будет, но ток нулевого проводника обычно не достигает максимального значения, большего току в одной из фаз. Ситуация предсказуемая, отгорание нуля при этом бывает крайне редко.
