Подбор резисторов: основные характеристики и принципы выбора

Как правильно выбрать резистор для электронной схемы. Какие параметры резисторов важно учитывать при подборе. На что обратить внимание при выборе номинала и мощности резистора. Как рассчитать необходимые характеристики резистора для конкретной задачи.

Основные характеристики резисторов

При выборе резистора для электронной схемы необходимо учитывать несколько ключевых параметров:

• Номинальное сопротивление
• Допустимая мощность рассеивания
• Допуск (точность)
• Температурный коэффициент сопротивления
• Максимальное рабочее напряжение
• Тип конструкции (проволочный, пленочный и т.д.)
• Габаритные размеры

Рассмотрим подробнее каждый из этих параметров и их влияние на выбор резистора.

Номинальное сопротивление резистора

Номинальное сопротивление — это основной параметр резистора, выраженный в омах (Ом). Как правильно подобрать нужное сопротивление резистора для схемы?

Чтобы определить требуемое сопротивление, необходимо:

1. Рассчитать ток и напряжение в данном участке цепи
2. Воспользоваться законом Ома: R = U / I

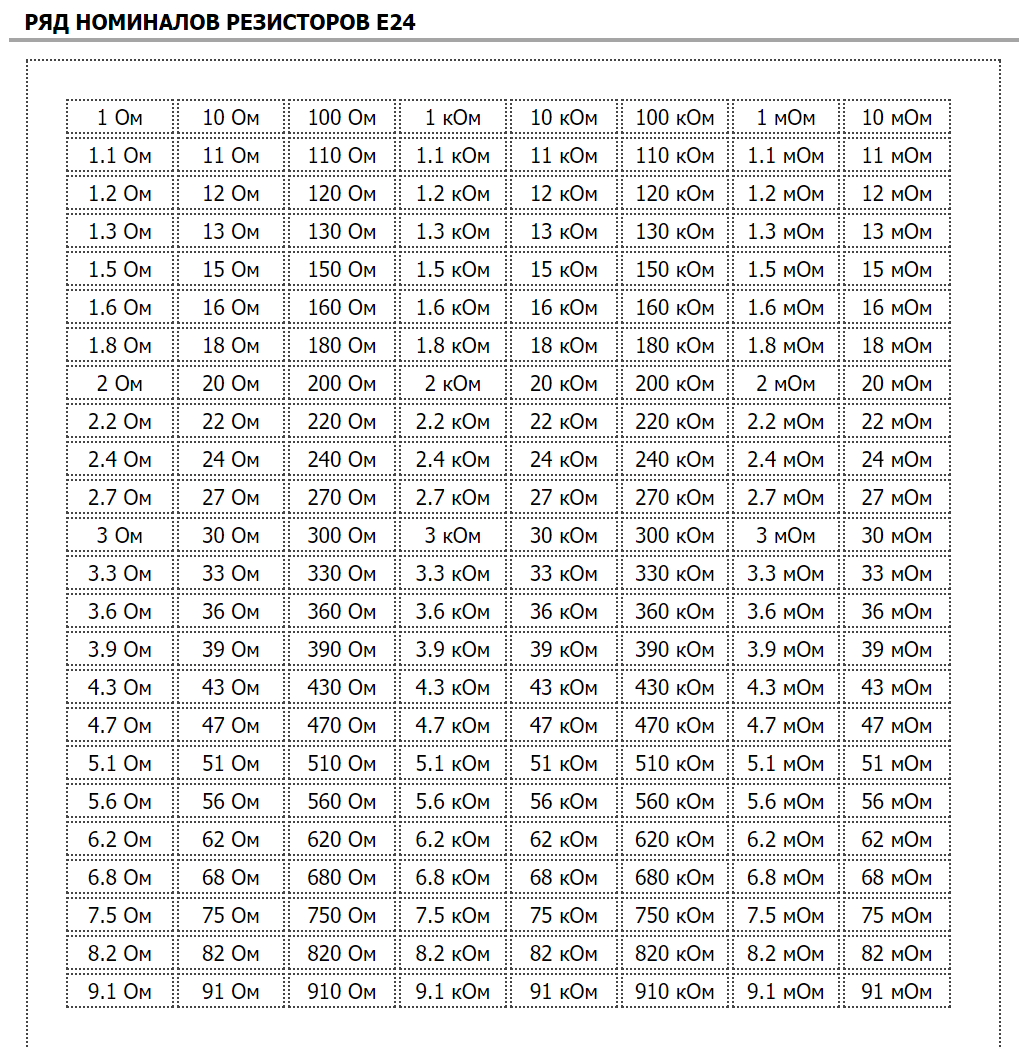

3. Выбрать ближайшее стандартное значение из ряда E24 или E96

Например, если расчетное сопротивление получилось 234 Ом, то из ряда E24 можно выбрать 220 Ом или 240 Ом. Более точное значение 232 Ом есть в ряду E96.

Допустимая мощность рассеивания

Мощность рассеивания — это максимальная мощность, которую резистор может рассеивать в виде тепла без повреждений. Как рассчитать требуемую мощность резистора?

Мощность рассеивания определяется по формуле:

P = I² * R или P = U² / R

где P — мощность в ваттах, I — ток в амперах, R — сопротивление в омах, U — напряжение в вольтах.

Рассчитав мощность рассеивания, выбираем резистор с номинальной мощностью с запасом 1.5-2 раза. Например, если расчетная мощность 0.25 Вт, то подойдет резистор на 0.5 Вт.

Допуск (точность) резистора

Допуск показывает, насколько фактическое сопротивление может отклоняться от номинального значения. Типичные значения допуска:

• ±20% — низкая точность
• ±10% — средняя точность
• ±5%, ±2%, ±1% — высокая точность
• ±0.5%, ±0.25%, ±0.1% — прецизионные резисторы

Для большинства схем подходят резисторы с допуском ±5%. Для прецизионных схем используют резисторы с допуском ±1% и меньше.

Температурный коэффициент сопротивления (ТКС)

ТКС показывает, насколько изменяется сопротивление резистора при изменении температуры. Этот параметр особенно важен для схем, работающих в широком диапазоне температур.

ТКС измеряется в ppm/°C (частей на миллион на градус Цельсия). Чем меньше значение ТКС, тем стабильнее резистор:

• ±100 ppm/°C — типичное значение для резисторов общего применения
• ±50 ppm/°C — улучшенная температурная стабильность
• ±25 ppm/°C и меньше — высокостабильные резисторы

Для большинства схем подходят резисторы с ТКС ±100 ppm/°C. Для прецизионных схем используют резисторы с ТКС ±25 ppm/°C и меньше.

Максимальное рабочее напряжение

Максимальное рабочее напряжение — это предельное напряжение, которое можно прикладывать к резистору без пробоя. Как правило, оно указывается в спецификации на резистор.

При выборе резистора необходимо убедиться, что максимальное рабочее напряжение схемы не превышает предельное значение для резистора.

Для маломощных резисторов это обычно не критично. Но для высоковольтных схем этот параметр необходимо обязательно учитывать.

Тип конструкции резистора

По типу конструкции резисторы делятся на несколько основных видов:

• Углеродные (композитные)
• Металлопленочные
• Проволочные
• Толстопленочные
• Тонкопленочные

Выбор типа резистора зависит от требований к точности, стабильности и мощности рассеивания:

• Углеродные резисторы дешевы, но имеют большой разброс параметров
• Металлопленочные обеспечивают хорошую точность и стабильность
• Проволочные подходят для больших мощностей
• Тонкопленочные имеют высокую точность и стабильность

Габаритные размеры резистора

Размер резистора важно учитывать при проектировании печатной платы. Для поверхностного монтажа (SMD) используются стандартные типоразмеры:

• 0201 — 0.6 x 0.3 мм
• 0402 — 1.0 x 0.5 мм
• 0603 — 1.6 x 0.8 мм
• 0805 — 2.0 x 1.25 мм
• 1206 — 3.2 x 1.6 мм

Чем меньше размер, тем меньше допустимая мощность рассеивания. Для мощных резисторов используются корпуса большего размера или резисторы для монтажа в отверстия.

Как правильно выбрать резистор

Алгоритм выбора резистора для схемы:

1. Рассчитать требуемое сопротивление
2. Определить необходимую мощность рассеивания
3. Выбрать подходящий допуск
4. Учесть температурный коэффициент сопротивления
5. Проверить максимальное рабочее напряжение
6. Определить тип конструкции резистора
7. Выбрать подходящие габаритные размеры

При выборе важно найти оптимальный баланс между требуемыми характеристиками и стоимостью резистора. Для ответственных участков схемы следует использовать более точные и стабильные резисторы.

Калькулятор для подбора резисторов

Для упрощения расчетов и подбора резисторов удобно использовать онлайн-калькуляторы. Они позволяют:

• Рассчитать номинал резистора по току и напряжению
• Определить мощность рассеивания
• Подобрать ближайшие стандартные номиналы

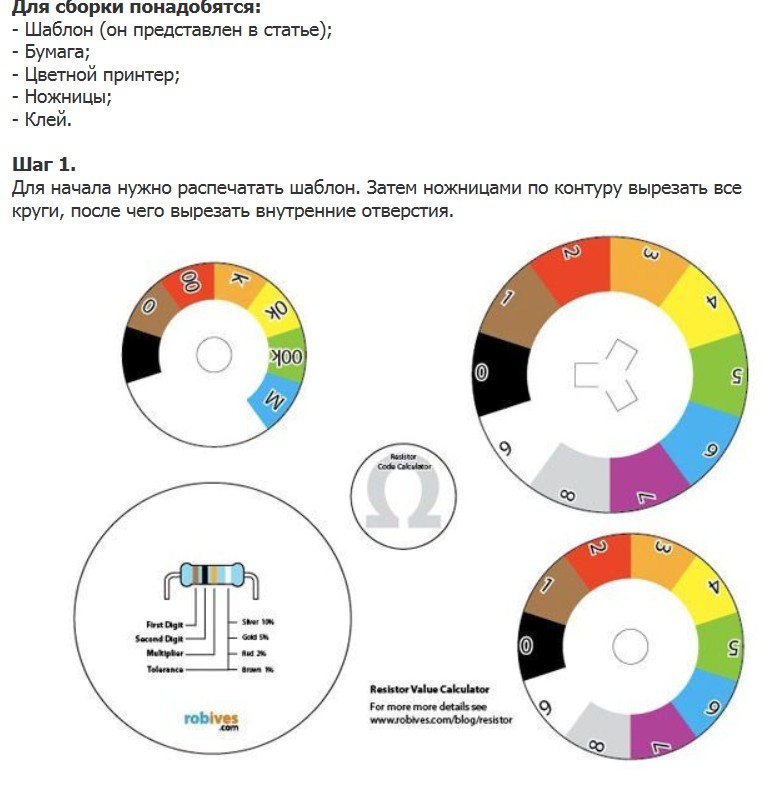

• Расшифровать цветовую маркировку резисторов

С помощью калькулятора можно быстро подобрать оптимальный резистор для конкретной задачи, учитывая все необходимые параметры.

Заключение

Правильный выбор резисторов — важный этап проектирования электронных устройств. Учет всех ключевых параметров позволяет подобрать оптимальные компоненты, обеспечивающие надежную и стабильную работу схемы.

При возникновении сложностей с расчетами или выбором резисторов рекомендуется обратиться к специалисту или воспользоваться онлайн-калькуляторами для подбора компонентов.

11 Ом 3000 Вт | INSTART

Данная политика конфиденциальности относится к сайту под доменным именем instart-info.ru. Эта страница содержит сведения о том, какую информацию мы (администрация сайта) или третьи лица могут получать, когда вы пользуетесь нашим сайтом.

Данные, собираемые при посещении сайта

Персональные данные

Персональные данные при посещении сайта передаются пользователем добровольно, к ним могут относиться: имя, фамилия, отчество, номера телефонов, адреса электронной почты, адреса для доставки товаров или оказания услуг, реквизиты компании, которую представляет пользователь, должность в компании, которую представляет пользователь, аккаунты в социальных сетях; поля форм могут запрашивать и иные данные.

Эти данные собираются в целях оказания услуг или продажи товаров, связи с пользователем или иной активности пользователя на сайте, а также, чтобы отправлять пользователям информацию, которую они согласились получать.

Мы не проверяем достоверность оставляемых данных, однако не гарантируем качественного исполнения заказов или обратной связи с нами при некорректных данных.

Данные собираются имеющимися на сайте формами для заполнения (например, регистрации, оформления заказа, подписки, оставления отзыва, обратной связи и иными).

Формы, установленные на сайте, могут передавать данные как напрямую на сайт, так и на сайты сторонних организаций (скрипты сервисов сторонних организаций).

Также данные могут собираться через технологию cookies (куки) как непосредственно сайтом, так и скриптами сервисов сторонних организаций. Эти данные собираются автоматически, отправку этих данных можно запретить, отключив cookies (куки) в браузере, в котором открывается сайт.

Не персональные данные

Кроме персональных данных при посещении сайта собираются не персональные данные, их сбор происходит автоматически веб-сервером, на котором расположен сайт, средствами CMS (системы управления сайтом), скриптами сторонних организаций, установленными на сайте. К данным, собираемым автоматически, относятся: IP адрес и страна его регистрации, имя домена, с которого вы к нам пришли, переходы посетителей с одной страницы сайта на другую, информация, которую ваш браузер предоставляет добровольно при посещении сайта, cookies (куки), фиксируются посещения, иные данные, собираемые счетчиками аналитики сторонних организаций, установленными на сайте.

Эти данные носят неперсонифицированный характер и направлены на улучшение обслуживания клиентов, улучшения удобства использования сайта, анализа посещаемости.

Предоставление данных третьим лицам

Мы не раскрываем личную информацию пользователей компаниям, организациям и частным лицам, не связанным с нами. Исключение составляют случаи, перечисленные ниже.

Данные пользователей в общем доступе

Персональные данные пользователя могут публиковаться в общем доступе в соответствии с функционалом сайта, например, при оставлении отзывов, может публиковаться указанное пользователем имя, такая активность на сайте является добровольной, и пользователь своими действиями дает согласие на такую публикацию.

По требованию закона

Информация может быть раскрыта в целях воспрепятствования мошенничеству или иным противоправным действиям; по требованию законодательства и в иных случаях, предусмотренных законом.

Для оказания услуг, выполнения обязательств

Пользователь соглашается с тем, что персональная информация может быть передана третьим лицам в целях оказания заказанных на сайте услуг, выполнении иных обязательств перед пользователем. К таким лицам, например, относятся курьерская служба, почтовые службы, службы грузоперевозок и иные.

Сервисам сторонних организаций, установленным на сайте

На сайте могут быть установлены формы, собирающие персональную информацию других организаций, в этом случае сбор, хранение и защита персональной информации пользователя осуществляется сторонними организациями в соответствии с их политикой конфиденциальности.

Сбор, хранение и защита полученной от сторонней организации информации осуществляется в соответствии с настоящей политикой конфиденциальности.

Как мы защищаем вашу информацию

Мы принимаем соответствующие меры безопасности по сбору, хранению и обработке собранных данных для защиты их от несанкционированного доступа, изменения, раскрытия или уничтожения, ограничиваем нашим сотрудникам, подрядчикам и агентам доступ к персональным данным, постоянно совершенствуем способы сбора, хранения и обработки данных, включая физические меры безопасности, для противодействия несанкционированному доступу к нашим системам.

Ваше согласие с этими условиями

Используя этот сайт, вы выражаете свое согласие с этой политикой конфиденциальности. Если вы не согласны с этой политикой, пожалуйста, не используйте наш сайт. Ваше дальнейшее использование сайта после внесения изменений в настоящую политику будет рассматриваться как ваше согласие с этими изменениями.

Отказ от ответственности

Политика конфиденциальности не распространяется ни на какие другие сайты и не применима к веб-сайтам третьих лиц, которые могут содержать упоминание о нашем сайте и с которых могут делаться ссылки на сайт, а также ссылки с этого сайта на другие сайты сети Интернет. Мы не несем ответственности за действия других веб-сайтов.

Изменения в политике конфиденциальности

Мы имеем право по своему усмотрению обновлять данную политику конфиденциальности в любое время. В этом случае мы опубликуем уведомление на главной странице нашего сайта. Мы рекомендуем пользователям регулярно проверять эту страницу для того, чтобы быть в курсе любых изменений о том, как мы защищаем информацию пользователях, которую мы собираем. Используя сайт, вы соглашаетесь с принятием на себя ответственности за периодическое ознакомление с политикой конфиденциальности и изменениями в ней.

Как с нами связаться

Если у вас есть какие-либо вопросы о политике конфиденциальности, использованию сайта или иным вопросам, связанным с сайтом, свяжитесь с нами:

8 800 222 00 21

[email protected]

Подбор номиналов резисторов: lleo_run — LiveJournal

2023/03/10 — Подбор номиналов резисторов: lleo_run — LiveJournal ?

Category:

• Производство
• Cancel

https://lleo.me/dnevnik/2023/03/10

Во чего вспомнил: как-то товарищ Юра попросил сделать ему софтинку для простой задачки: точного подбора номиналов резисторов при проектировании. Сама формула общеизвестна, а онлайн-сервисов по расчету резисторов тоже выше крыши. Но фишка именно в подборе табличных номиналов. В реальной жизни номиналы резисторов ограничены значениями таблиц E24 или E96, и если калькулятор рекомендует 234 Ома, то промышленность выпускает только 232 или 237. А здесь можно максимально наглядно выбрать пару резисторов из тех, что существуют и даже имеются в ящике стола. А можно подобрать наиболее эффективную пару — вполне вероятно, в ней уже не будет номинала, на который вы опирались, приступая к расчету.

— Находясь в окошке сопротивлений, можно листать номиналы стрелками вверх и вниз.

— Картинки smd-резисторов — тоже поле ввода: набрав там непонятную маркировку резистора, можно увидеть номинал.

— Иногда надо узнать, как, наоборот, верхний номинал зависит от резисторов. Надо удалить верхнее поле или вписать 0, появится красная рамка, и можно менять резисторы и наблюдать, что происходит с верхним напряжением.

В общем, в итоге получилось вот это (для тех, кто читает меня в соцсетях, там это работать не будет и даже сложно представить, какой мусор повалится, ссылка на оригинал вот: https://lleo. me/dnevnik/2023/03/10 )

<input … >

Subscribe

• 2023/03/12_holmov — Ну раз уж зашел разговор про музыку, поясните за Сибелиуса?

  https://lleo.me/dnevnik/2023/03/12_holmov Сибелиус и интернет. Есть такой классический финский композитор Ян Сибелиус. Если поискать музыку…

• 2023/03/12 — Про Земфиру

  https://lleo.me/dnevnik/2023/03/12 С творчеством Земфиры я познакомился в 1999, но не по своей воле — мне велели купить кассету и поработать с…

• 2023/03/09 — Веб-разработка: wasm, rust и yew

  https://lleo.me/dnevnik/2023/03/09 Сугубо технический пост, совсем для упоротых программистов. Остальным читать не советую. Оказывается, в…


Hint http://pics.livejournal.com/igrick/pic/000r1edq

0 comments

• 0 comments

4 Технические характеристики, определяющие выбор резистора

Резисторы являются широко используемыми и хорошо известными пассивными элементами в электронной конструкции. Благодаря их функции сопротивления протеканию тока в цепи резисторы могут быть реализованы во многих приложениях, таких как делители напряжения, делители тока, нагрузки и т. Д. Следовательно, резисторы легко найти повсюду в любой электронной схеме. В этой статье важные характеристики резистора будут представлены читателям для более удобного выбора резисторов. В общем случае резисторы можно разделить на постоянные и переменные.



Характеристики резистора

Наиболее важными характеристиками резистора являются сопротивление, допуск, номинальная мощность и температурный коэффициент.



Сопротивление

Сопротивление относится к степени сопротивления резистора протекающему через него току. В самых разных диапазонах сопротивление резистора может достигать мегаом или менее 1 Ом. EIA (Ассоциация электронной промышленности) определила стандартные номиналы резисторов и классифицировала их на E3, E6, E12, E24, E48, E9.6 и серии E192, которые относятся к так называемой серии E. Правило этой классификации будет объяснено в следующем разделе «Допуск».



Допуск

Допуск резистора определяет диапазон изменения сопротивления резистора. Это отклонение, на которое сопротивление резистора будет отличаться от его номинального сопротивления, измеренного при комнатной температуре (25 ^o C) без нагрузки. Это один из факторов, влияющих на точность и прецизионность резистора. Серия E, рассматриваемая ниже, классифицируется по допуску, а номера серии E представляют количество резисторов в каждой декаде, т. Е. Е6 имеет 6 резисторов в каждой декаде.

Серия E	Допуск (SIG FIGS)
E3	>20%
Е6	0,2
Е12	0,1
E24	5% (также доступен в 2%)
Е48	0,02
Е96	0,01
E192	0,5%, 0,25% и выше допуски

Таблица 1. Серии номиналов стандартных резисторов и их соответствующие допуски (Источник: Electronics Notes)



Номинальная мощность

Резистор, работающий под своей номинальной мощностью, может обеспечить безопасный и стабильный результат без выделения дополнительного тепла. Номинальная мощность обычно колеблется от менее 1 Вт (например, 1/16 Вт) до сотен ватт и имеет положительную корреляцию с размером резистора. Чем больше размер резистора, тем выше его номинальная мощность.



Температурный коэффициент

Сопротивление резистора незначительно меняется при изменении температуры. Обычно сопротивление при комнатной температуре 25°C является эталонной базой, а единицей температурного коэффициента является ppm.



Резюме

Сопротивление, допуск, номинальная мощность и температурный коэффициент являются наиболее важными характеристиками, которые следует учитывать при выборе резистора. Помимо этого, существуют и другие характеристики резисторов, такие как коэффициент напряжения, высокочастотные характеристики, стабильность, размер и так далее. Обсуждение с надежным поставщиком резисторов, таким как Walsin, будет самым быстрым способом получить наиболее подходящие резисторы для ваших приложений.



Найти резисторы в TECHDesign

Компания Walsin Technology, ведущий поставщик пассивных компонентов, предоставила полную линейку резисторов. Теперь вы уже можете найти резисторы Walsin в TECHDesign. Приезжайте в гости немедленно!

Теги: чип резисторы Выбор редактора Пассивные компоненты eMarket Walsin

Как выбрать резистор – Выбор номиналов резисторов |

Как бы ни был прост резистор, но он очень важен в любых схемах. Роль резистора заключается в ограничении величины тока, протекающего по цепи. Без него не будут работать другие электронные детали, схемы, модули или подсхемы. Есть некоторые факторы, которые следует учитывать при выборе резисторов. Все эти факторы будут рассмотрены ниже. Это даст вам правильное руководство по выбору резистора в любых приложениях. Это все параметры, которые я учитывал при выборе резистора для своих проектов.

1. Выбор типа резистора

Давайте начнем эту статью с того, как выбрать резистор, возможно, с определения области применения, а затем вы сможете выбрать тип резистора, на который вы смотрите. Если схема, которую вы хотите построить, требует переменного напряжения, вам понадобится переменный резистор. Это может быть триммер или потенциометр. Если ваше приложение имеет только фиксированное напряжение, сосредоточьтесь на резисторе с фиксированным номиналом. Ваше приложение связано с большой мощностью или просто с небольшими сигнальными цепями? Что ж, на это можно ответить, если у вас уже есть данные о рассеиваемой мощности либо путем расчета, либо с помощью моделирования. Вы также можете подумать о проволочной обмотке, углероде или пленочной композиции… Но это не так важно. Я имею в виду, что вам не нужно проводить мозговой штурм по этому поводу. Потому что, если номинальная мощность, которая вам нужна, очень высока, в большинстве случаев этот резистор будет иметь проволочную обмотку. С другой стороны, если номинальная мощность вам нужна небольшая, то в основном это углеродные или пленочные составы.

Несколько типов резисторов

2. Выбор резистора – сопротивление

Электрическим свойством резистора является сопротивление. Это сопротивление, которое будет противодействовать или ограничивать ток. Он указывается в единице Ом (Ом). Сопротивление очень важный параметр при выборе резистора. Как определить величину сопротивления? Это будет зависеть от количества тока, которое вы собираетесь разрешить. Это также будет зависеть от требуемого напряжения. Давайте сайт примеры, чтобы понять ясно.

Образец 1: Предположим, что ток цепи ограничен только 1 А, какое сопротивление необходимо для работы цепи от источника 10 В? См. схему ниже.

Простая схема резистора

Используя закон сопротивления,

I = V/R, R = V/I

Итак, R = 10 В / 1 А = 10 Ом уже стандартное значение).

Образец 2: В приведенной ниже схеме вам необходимо определить значение R1.

Простая последовательная цепь

По закону сопротивления ток на резисторе R2 равен I = 7 В / 10 Ом = 0,7 А .

R1 и R2 включены последовательно, поэтому они будут иметь одинаковое значение тока. Снова из закона Ома,

I = V/R, R = V/I, R2 = 3V/0,7A = 4,2857 Ом.

Давайте еще раз проверим вычисление:

I = 10 В / (R1+R2) = 10 В / (4,2857 + 10) = 0,7 А. Наш расчет верен.

Стандартное значение 4,2857 Ом отсутствует. Итак, выберите стандартное значение, близкое к этому. Обратите внимание, что ток цепи немного изменится, если вы используете резистор стандартного номинала.

Иногда нет необходимости вычислять значение сопротивления. Вместо этого будет работать присвоение предопределенного значения. Если вам нужен резистор на 100 Ом, просто вычислите фактический ток, напряжение, рассеиваемую мощность и оцените, соответствует ли это значение вашей цели.

3. Выбор номинальной мощности резистора

Одной из наиболее важных характеристик, которую следует учитывать при выборе резистора, является номинальная мощность. Резистор сгорит, если будет слишком высокое напряжение. Поэтому узнайте реальную мощность рассеивания резистора.

Фактическая рассеиваемая мощность резистора может быть рассчитана как

Pdiss = I X I X R или Pdiss = V X V / R

Где;

Pdiss – рассеиваемая мощность резистора

I = ток, протекающий через резистор

В = напряжение на резисторе

R = значение сопротивления

Возьмем в качестве примера приведенную ниже простую схему выбора резисторов номинальной мощности.

Простая резистивная схема

Так как резистор R напрямую подключен к источнику напряжения, можно сразу рассчитать рассеиваемую мощность.

Pdiss = V X V / R = 10 В X 10 В / 10 Ом = 10 Вт

Вы также можете вычислить ток цепи как I = V / R = 10 В / 10 Ом = 1 А . Тогда рассеиваемая мощность равна

Pdiss = I X I X R = 1A X 1A X 10 Ом = 10 Вт .

В своих разработках я всегда предпочитал не превышать 80 % нагрузки на мощность. Значит мне нужно подобрать резистор с номинальной мощностью не менее 12,5 Вт (10 Вт/0,8). Предел 80% является максимально допустимым. Вы всегда можете установить максимальный предел ниже 80%. Есть всего несколько соображений, по которым вам может понадобиться подняться так высоко (80%). Например, в приложениях, где выбор резисторов ограничен, и переход на деталь с более высокой номинальной мощностью сопряжен с большими дополнительными затратами. Если вы занимаетесь дизайном, вы оцените все это и примете решение на основе доступных вариантов и фактов.

Номинальная мощность резистора будет уменьшаться с температурой для мощных резисторов. Нужно также учитывать это. Ниже приведена кривая снижения номинальной мощности, которую я получил от TE Connectivity серии HS. Как видите, мощность несколько снижается при достижении определенного уровня температуры.

Снижение мощности резистора

4. Как выбрать номинальное напряжение резистора

Еще одним важным параметром, который следует учитывать при выборе резистора, является номинальное напряжение. В технических описаниях указаны пределы максимального рабочего напряжения. Это фактическое напряжение, приложенное к резистору. Еще из серии TE Connectivity HS, максимальное рабочее напряжение указано ниже. Если я тот, кто занимается проектированием, я понимаю, что я не позволю резистору иметь фактическое напряжение более 1,9 В.00 В для серии HSC100. Это абсолютный предел этой серии.

Ограничение рабочего напряжения резистора

Обратите внимание, что это несколько сложно. Рейтинг указан для серии, а не для одного значения сопротивления. Предположим, вы используете 10-омную версию от HSC100, максимальное рабочее напряжение по-прежнему составляет 1900 В? Давай выясним.

Исходя из приведенной выше таблицы, допустимая рассеиваемая мощность для серии HSC100 составляет 100 Вт и 50 Вт для моделей с радиатором и без радиатора. Рассчитаем реальную мощность, рассеиваемую при допустимом напряжении 1,900В.

Pdiss = V X V / R = 1900 В X 1900 В / 10 Ом = 361 000 Вт. Это смехотворное количество рассеиваемой мощности, и резистор сгорит всего за микросекунды.

Принимая во внимание более высокое значение сопротивления из этой серии, равное 100 кОм, давайте снова посчитаем рассеиваемую мощность.

Pdiss = V X V / R = 1900 В X 1900 В / 100 кОм = 36,1 Вт . Это находится в пределах номинальной мощности резистора 50 Вт и 100 Вт независимо от того, с радиатором или без него.

Если увеличить фактическое напряжение до 2000 В, соответствующая рассеиваемая мощность составит

Pdiss = V X V / R = 2000 В X 2000 В / 100 кОм = 40 Вт. Это все равно меньше номинальной мощности резистора. Я могу сделать это? Ответ — нет. вам нужно придерживаться таблицы данных.

Короче говоря, максимальное номинальное рабочее напряжение должно быть проверено с использованием номинальной мощности, и оба должны быть удовлетворены.

5. Выбор допуска резистора и температурного коэффициента

Идеальных резисторов не существует, поэтому при выборе резистора необходимо учитывать допуски. Резисторы имеют несколько допусков, таких как 10%, 5%, 1%, 0,1% и так далее. Чем выше процент, тем выше может варьироваться сопротивление. Например, резистор 10 кОм с допуском 10%. Диапазон сопротивления будет 9K — 11K. Это огромная вариация. Если ваше приложение очень критично, выберите деталь с более низким допуском. В своих проектах я делаю стандартом использование допусков 1% для чип-резисторов общего назначения. Для критических цепей, таких как обратная связь и защита, я выбираю 0,1%.

Температурный коэффициент также указан в техпаспорте. Это показатель того, как сопротивление меняется в зависимости от рабочих температур. Чем меньше это значение, тем лучше, так как это означает, что сопротивление не будет так сильно зависеть от температуры. Это критическая проблема при использовании резисторов в приложениях с высокими температурами окружающей среды. В своих проектах я выбираю 100 PPM/C или ниже. Не всегда верно, что деталь с более низким допуском будет иметь более низкий температурный коэффициент. Я получаю некоторые данные со страницы Mouser Electronics ниже.

Допуски резисторов Температурный коэффициент резистора

6. Как выбрать рабочую температуру резистора

При выборе резистора не забывайте о диапазоне рабочих температур. Если вы знаете, что изделие, над которым вы работаете, будет подвергаться воздействию максимальной температуры окружающей среды 85°C, выберите резистор с рабочей температурой выше 85°C. В своих проектах я установил максимальную температурную нагрузку на 80%. Это означает, что мне нужен резистор с максимальной рабочей температурой 106,25°C для температуры применения 85°C.

Аналогичным образом, если минимальная температура применения составляет -20°C, выберите резистор, который может работать при температуре до -20°C.

Рабочая температура резистора должна быть измерена на корпусе. Для резисторов малой мощности повышение температуры за счет рассеивания мощности незначительно, поэтому температуру тела можно приравнять к температуре окружающей среды. Однако для резисторов большой мощности повышение температуры является значительным. Таким образом, необходимо измерить фактическую температуру тела. В силовых резисторах также снижается номинальная мощность при достижении максимальной температуры. Ниже приведен пример из серии TE-подключения HSC.

Кривая снижения номинальных характеристик резистора

7. Тип монтажа и физические размеры

Способ монтажа также является фактором при выборе резистора. Вам может понадобиться чип или устройство для поверхностного монтажа или деталь со сквозным отверстием. Вам может понадобиться крепление на корпусе или резистор для крепления на радиаторе и т. д. Решение об этом иногда зависит от приложения, уровня мощности или наличия детали. Физический размер также является важным соображением, особенно в продуктах с ограниченным пространством. Микросхемные резисторы, такие как 0402, 0603, 1206, 1210 и т. д., имеют меньшие размеры, но ограничены по номинальной мощности, а также по напряжению. Резисторы со сквозным отверстием, крепление на радиатор или шасси громоздки, но обеспечивают более высокую рассеиваемую мощность и номинальное напряжение.
