Как правильно рассчитать сечение кабеля по мощности. Какие существуют способы подбора сечения проводника. Почему важен корректный выбор сечения кабеля для электропроводки. На что обратить внимание при расчете сечения провода.
Важность правильного расчета сечения кабеля для электропроводки
Правильный подбор сечения кабеля является критически важным этапом при проектировании и монтаже электропроводки. Недостаточное сечение проводника может привести к его перегреву, оплавлению изоляции и даже возгоранию. С другой стороны, чрезмерное сечение приводит к неоправданному удорожанию проекта. Поэтому необходимо уметь точно рассчитывать требуемое сечение кабеля исходя из планируемой нагрузки.
Основные факторы, влияющие на выбор сечения кабеля:
- Суммарная мощность подключаемых потребителей
- Длина кабельной линии
- Материал токопроводящей жилы (медь или алюминий)
- Способ прокладки кабеля
- Температура окружающей среды
Расчет сечения кабеля позволяет обеспечить безопасность электропроводки и оптимизировать затраты на ее монтаж. Рассмотрим основные методы подбора сечения проводника по току.
Метод расчета сечения кабеля по допустимому току
Этот метод является наиболее распространенным и основан на определении максимального рабочего тока в цепи. Алгоритм расчета следующий:
- Рассчитать суммарную мощность потребителей
- Определить рабочий ток по формуле I = P / U
- Выбрать сечение кабеля по таблице допустимых токовых нагрузок
Для однофазной сети используется формула:
I = P / (U * cosφ)
Где:
I — рабочий ток, А
P — мощность нагрузки, Вт
U — напряжение сети, В (220 В для однофазной)
cosφ — коэффициент мощности нагрузки
Для трехфазной сети применяется формула:
I = P / (√3 * U * cosφ)
Где U = 380 В для трехфазной сети.
После расчета тока подбирается ближайшее большее стандартное сечение по таблицам допустимых токовых нагрузок.
Способ выбора сечения кабеля по мощности нагрузки
Данный метод позволяет быстро определить минимально допустимое сечение кабеля, зная суммарную мощность потребителей. Он менее точен, но удобен для предварительных расчетов.
Алгоритм следующий:
- Рассчитать суммарную мощность нагрузки
- По таблице соответствия мощности и сечения выбрать подходящий кабель
Пример таблицы для медных проводов при 220 В:
- До 2 кВт — сечение 1,5 мм²
- 2-3 кВт — сечение 2,5 мм²
- 3-5 кВт — сечение 4 мм²
- 5-7 кВт — сечение 6 мм²
- 7-9 кВт — сечение 10 мм²
Этот способ дает приблизительную оценку и требует дальнейшего уточнения расчетов.
Расчет сечения кабеля по допустимой потере напряжения
Данный метод учитывает падение напряжения на участке кабеля и позволяет обеспечить качественное электроснабжение удаленных потребителей. Особенно актуален для протяженных линий.
Алгоритм расчета:
- Определить допустимую потерю напряжения (обычно 2-5%)
- Рассчитать сечение по формуле:
S = (ρ * L * I) / ΔU
Где:
S — сечение провода, мм²
ρ — удельное сопротивление материала, Ом*мм²/м
L — длина кабеля, м
I — рабочий ток, А
ΔU — допустимая потеря напряжения, В
Этот метод позволяет учесть длину линии и обеспечить требуемое качество напряжения у потребителя.
Особенности выбора сечения для различных типов нагрузки
При расчете сечения кабеля важно учитывать характер нагрузки. Различные электроприборы имеют разные пусковые токи и режимы работы, что влияет на выбор сечения проводника.
Освещение
Для цепей освещения обычно достаточно небольшого сечения кабеля, так как мощность осветительных приборов невелика. Типичные сечения:
- 1,5 мм² для цепей до 2 кВт
- 2,5 мм² для более мощных групп освещения
Розеточные группы
Розетки требуют большего сечения из-за возможности подключения мощных потребителей:
- 2,5 мм² — стандартное сечение для бытовых розеток
- 4-6 мм² — для силовых розеток или группы розеток в кухне
Электроплиты и водонагреватели
Мощные бытовые приборы нуждаются в кабелях большего сечения:
- 6 мм² — для электроплит мощностью до 7 кВт
- 10 мм² — для мощных плит и проточных водонагревателей
Учет специфики нагрузки позволяет оптимально подобрать сечение кабеля для каждой группы потребителей.
Влияние способа прокладки кабеля на выбор сечения
Способ монтажа кабеля существенно влияет на его охлаждение и, следовательно, на допустимый ток нагрузки. При выборе сечения необходимо учитывать поправочные коэффициенты для различных вариантов прокладки.
Открытая прокладка
При открытой прокладке кабель хорошо охлаждается, что позволяет использовать меньшее сечение. Поправочный коэффициент — 1.
Прокладка в трубах
Охлаждение кабеля ухудшается, требуется увеличение сечения. Поправочный коэффициент — 0,8-0,9.
Прокладка в земле
Теплоотвод значительно снижается, необходимо существенное увеличение сечения. Поправочный коэффициент — 0,6-0,7.
Учет способа прокладки позволяет точнее определить требуемое сечение кабеля и обеспечить его безопасную эксплуатацию.
Выбор материала токопроводящей жилы: медь или алюминий
При проектировании электропроводки важно правильно выбрать материал токопроводящей жилы кабеля. Наиболее распространены медные и алюминиевые проводники, каждый из которых имеет свои преимущества и недостатки.
Медные кабели
Преимущества медных проводников:
- Высокая электропроводность
- Устойчивость к коррозии
- Хорошая гибкость
- Длительный срок службы
Недостатки:
- Высокая стоимость
- Большой вес
Алюминиевые кабели
Преимущества алюминиевых проводников:- Низкая стоимость
- Малый вес
- Хорошая теплопроводность
Недостатки:
- Меньшая электропроводность (требуется большее сечение)
- Подверженность окислению
- Хрупкость при изгибах
При выборе между медью и алюминием следует учитывать конкретные условия применения и требования к надежности электропроводки. Для бытовых сетей предпочтительнее использовать медные кабели из-за их большей безопасности и долговечности.
Особенности расчета сечения кабеля для трехфазных сетей
Расчет сечения кабеля для трехфазных сетей имеет ряд особенностей, которые необходимо учитывать для обеспечения правильной и безопасной работы электроустановки.
Основные формулы для расчета
Для трехфазной сети используется формула расчета тока:
I = P / (√3 * U * cosφ)
Где:
I — рабочий ток, А
U — линейное напряжение (380 В для стандартной трехфазной сети)
cosφ — коэффициент мощности нагрузки
Учет равномерности нагрузки по фазам
При расчете сечения кабеля для трехфазной сети важно стремиться к равномерному распределению нагрузки по фазам. Это позволяет:
- Снизить потери в нулевом проводе
- Уменьшить перекос фаз
- Оптимизировать сечение кабеля
Если нагрузка по фазам существенно различается, расчет следует вести по наиболее загруженной фазе.
Выбор сечения нулевого провода
В трехфазных сетях важно правильно подобрать сечение нулевого провода:
- При симметричной нагрузке сечение нулевого провода может быть меньше фазного
- При значительной несимметрии или наличии нелинейных нагрузок сечение нулевого провода должно быть равно фазному
Учет этих особенностей позволяет корректно рассчитать сечение кабеля для трехфазных сетей и обеспечить их надежную работу.
Как сделать правильный расчет сечения кабеля по мощности
02.02.2015 02.02.2015 / Расчет сечения
Для правильного и безопасного монтажа кабелей для проводки обязательно нужно произвести предварительный расчет предполагаемой потребляемой мощности. Невыполнение требований по подбору сечения кабеля, используемого для проводки, может привести к оплавлению изоляции и пожару.
Расчет сечения кабеля для определенной системы электропроводки можно разбить на несколько этапов:
- разбивка потребителей электроэнергии по группам;
- определение максимального тока для каждого сегмента;
- выбор сечения кабеля.
Распределение потребителей электроэнергии по группам
Все потребляющие электроприборы следует разделить на несколько групп так, чтобы суммарная мощность потребления одной группой не была выше примерно 2,5-3 кВт. Это позволит подобрать медный кабель сечением не больше 2,5 кв. мм. Мощность некоторых основных бытовых приборов приведена в Таблице 1.
Таблица 1. Значение мощности основных бытовых приборов.
Потребители, объединенные в одну группу, должны находиться территориально примерно в одном месте, так как они подключаются к одному кабелю. Если весь подключаемый объект питается от однофазной сети, то количество групп и распределение потребителей не играют существенной роли. [attention type=yellow]Если питание трехфазное, то рекомендуется разделение потребителей по группам так, чтобы на каждую фазу приходилась примерно одинаковая мощность.[/attention] Тогда процент расхождения можно рассчитать по формуле = 100% — (Pmin/Pmax*100%), где Pmax – максимальная суммарная мощность, приходящаяся на одну фазу, Pmin– минимальная суммарная мощность, приходящаяся на одну фазу. Чем меньше процент расхождения мощности, тем лучше.
Расчет максимального тока для каждой группы потребителей
После того, как для каждой группы была найдена потребляемая мощность, можно рассчитать максимальный ток. Коэффициент спроса (Кс) лучше принять везде равным 1, так как не исключается использование одновременно всех элементов одной группы (например, вы можете включить одновременно все бытовые приборы, относящиеся к одной группе потребителей).
Тогда формулы для однофазной и трехфазной сети будут иметь вид:
Iрасч = Pрасч / (Uном * cosφ)
для однофазной сети , в этом случае напряжение в сети 220 В,
Iрасч = Pрасч / (√3 * Uном * cosφ)
для трехфазной сети , напряжение в сети 380 В.
[blockquote_gray]При монтаже электропроводки в последние десятилетия особенную популярность получил метод с использованием гофры для кабеля. Это объясняется целым набором свойств, которыми обладает гофрированная труба, но вместе с тем, при работе с ней необходимо придерживаться определенных правил.
Часто можно встретить и в теории, и на практике термины соединение треугольником и звездой, напряжение фазное и линейное — разобраться в их различиях поможет интересная статья.[/blockquote_gray]
Значение косинуса для бытовых приборов и освещения лампами накаливания принимается равным 1, для светодиодного освещения – 0,95, для люминесцентного освещения – 0,92. Для группы находится среднеарифметический косинус.
Его значение зависит от того, какой косинус у прибора, потребляющего наибольшую мощность в данной группе. Таким образом, зная токи на всех участках проводки, можно приступить к выбору сечения проводов и кабелей.
Подбор сечения кабеля по мощности
При известных значениях расчетного максимального тока можно приступить к подбору кабелей. Это можно сделать двумя способами, но проще всего подобрать нужное сечение кабеля по табличным данным. Параметры для подбора медного и алюминиевого кабеля приведены в таблице ниже.

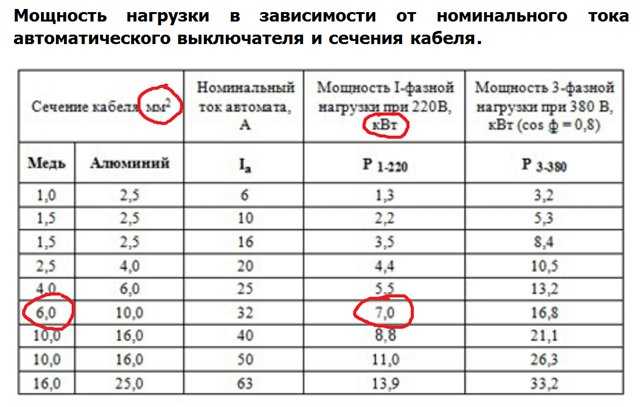

Таблица 2. Данные для выбора сечения кабеля с медными жилами и кабеля из алюминия.
При планировании электропроводки предпочтительно выбирать кабели из одного материала. Соединение медных и алюминиевых проводов обычной скруткой запрещено правилами пожарной безопасности, так как при колебаниях температуры эти металлы расширяются по-разному, что приводит к образованию зазоров между контактами и выделению тепла. Если возникает необходимость подключения кабелей из разных материалов, то лучше всего воспользоваться специально предназначенными для этого клеммами.
