Подключение аккумуляторов последовательно и параллельно: как правильно соединить батареи

Как правильно соединить аккумуляторы последовательно и параллельно. Какие преимущества и недостатки у разных способов подключения батарей. Как рассчитать параметры при последовательном и параллельном соединении аккумуляторов.

Содержание

Способы соединения аккумуляторов: последовательное и параллельное подключение

При создании аккумуляторных батарей часто возникает необходимость соединения нескольких аккумуляторов для получения нужных характеристик. Существует два основных способа подключения аккумуляторов:

  • Последовательное соединение
  • Параллельное соединение

Каждый из этих способов имеет свои особенности и позволяет получить различные параметры итоговой батареи. Рассмотрим подробнее, как правильно соединять аккумуляторы и какие характеристики при этом получаются.

Последовательное соединение аккумуляторов: особенности и расчет параметров

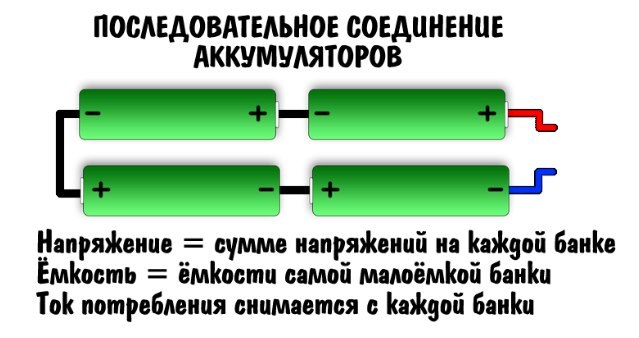

При последовательном соединении аккумуляторов положительный полюс одного элемента соединяется с отрицательным полюсом следующего. Это позволяет увеличить напряжение батареи.


Как рассчитать напряжение при последовательном соединении?

Напряжение батареи при последовательном соединении равно сумме напряжений всех аккумуляторов:

U общее = U1 + U2 + U3 + … + Un

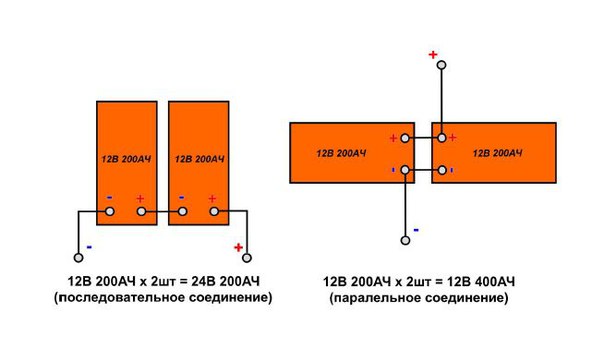

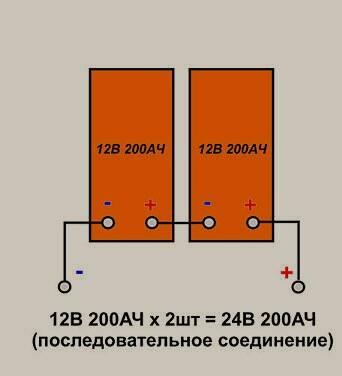

Например, если соединить последовательно 4 аккумулятора по 12В, получится батарея с напряжением 48В.

Как изменяется емкость при последовательном подключении?

При последовательном соединении емкость батареи остается равной емкости одного аккумулятора. То есть, если соединить последовательно 4 аккумулятора по 100 Ач, итоговая емкость батареи также составит 100 Ач.

Параллельное соединение аккумуляторов: преимущества и расчет параметров

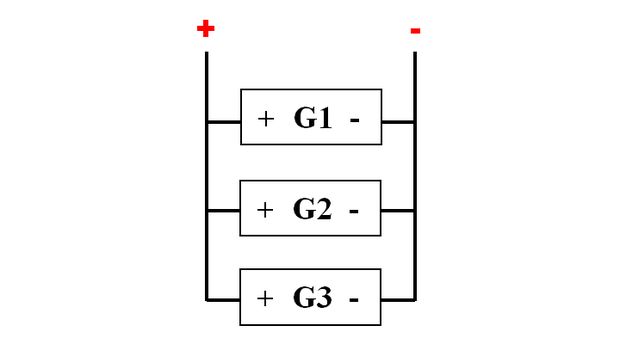

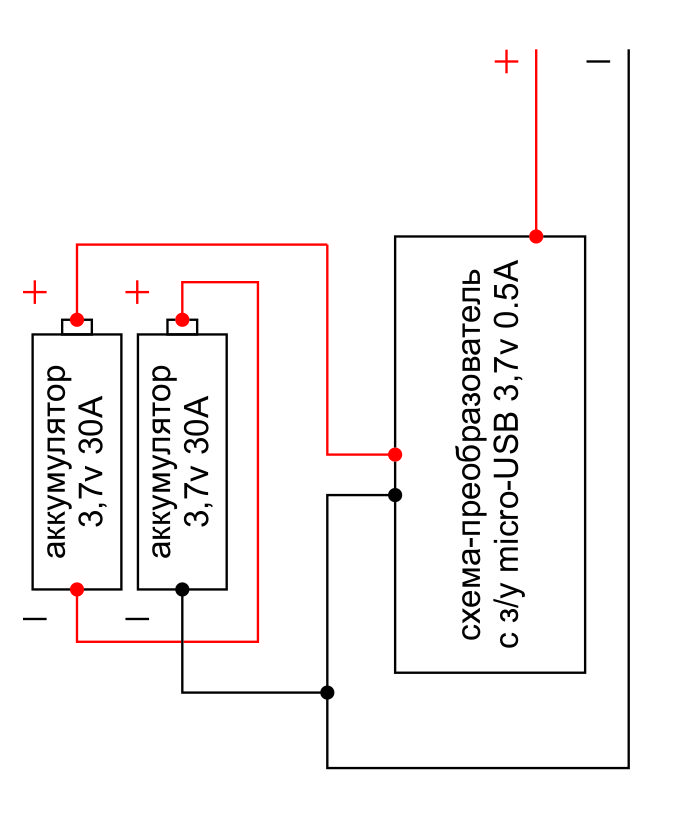

При параллельном соединении все положительные полюса аккумуляторов соединяются между собой, а все отрицательные — между собой. Такое подключение позволяет увеличить емкость и ток батареи.

Как рассчитать емкость при параллельном соединении?

Емкость батареи при параллельном соединении равна сумме емкостей всех аккумуляторов:

C общая = C1 + C2 + C3 + … + Cn

Например, если соединить параллельно 4 аккумулятора по 100 Ач, получится батарея емкостью 400 Ач.


Как изменяется напряжение при параллельном подключении?

При параллельном соединении напряжение батареи остается равным напряжению одного аккумулятора. То есть, если соединить параллельно 4 аккумулятора по 12В, напряжение батареи также составит 12В.

Преимущества и недостатки разных способов соединения аккумуляторов

Оба способа соединения имеют свои плюсы и минусы, которые необходимо учитывать при создании батареи:

Преимущества последовательного соединения:

  • Позволяет получить высокое напряжение
  • Занимает меньше места по сравнению с параллельным
  • Проще в реализации

Недостатки последовательного соединения:

  • Не увеличивает емкость и ток
  • При выходе из строя одного элемента перестает работать вся цепочка
  • Возможен перекос напряжений на элементах

Преимущества параллельного соединения:

  • Позволяет получить большую емкость и ток
  • При выходе из строя одного элемента остальные продолжают работать
  • Меньше риск перезаряда/переразряда отдельных элементов

Недостатки параллельного соединения:

  • Не увеличивает напряжение
  • Требуется больше места для размещения
  • Необходимо точное совпадение параметров элементов

Практические рекомендации по соединению аккумуляторов

При создании аккумуляторной батареи важно соблюдать следующие правила:


  • Использовать аккумуляторы одинаковой емкости и напряжения
  • Соединять только полностью заряженные аккумуляторы
  • Применять провода достаточного сечения
  • Обеспечить надежный контакт в местах соединения
  • Использовать систему балансировки при последовательном соединении

Соблюдение этих рекомендаций позволит создать эффективную и долговечную аккумуляторную батарею с нужными характеристиками.

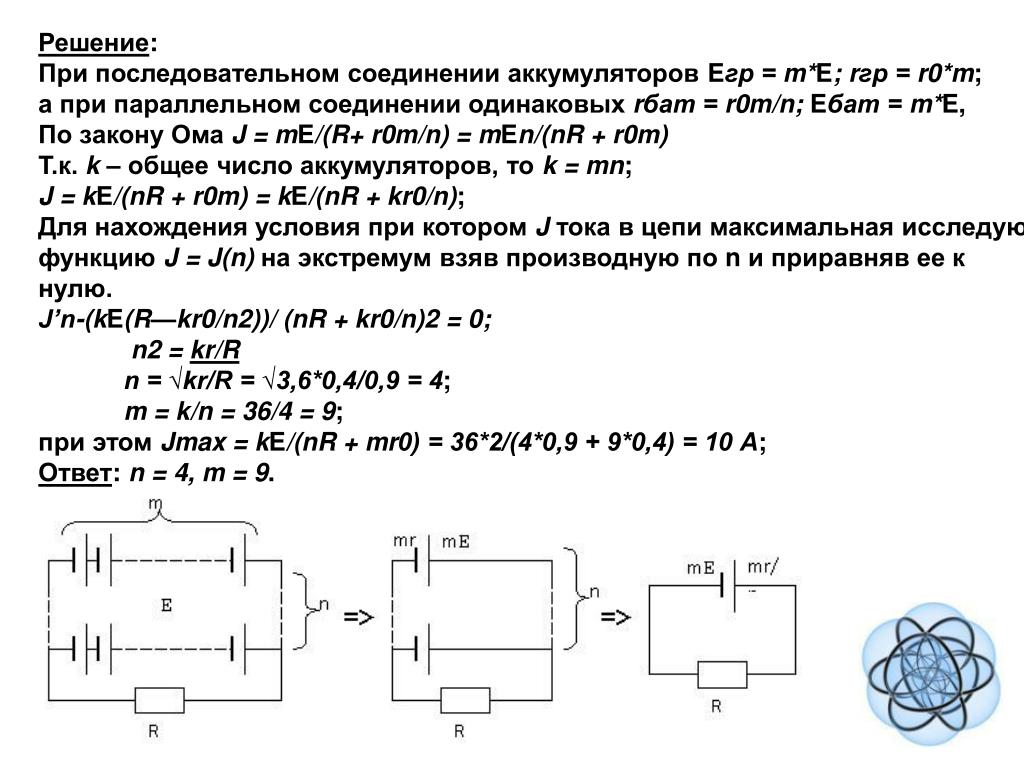

Расчет параметров при смешанном соединении аккумуляторов

Нередко используется смешанное (последовательно-параллельное) соединение аккумуляторов. Это позволяет увеличить как напряжение, так и емкость батареи.

Как рассчитать напряжение при смешанном соединении?

Напряжение при смешанном соединении равно напряжению одной последовательной цепочки:

U общее = U1 + U2 + … + Un (для одной последовательной цепочки)

Как рассчитать емкость при смешанном соединении?

Емкость при смешанном соединении равна емкости одной цепочки, умноженной на количество параллельных цепочек:

C общая = C цепочки * N (где N — число параллельных цепочек)


Например, если соединить 2 параллельные цепочки по 4 последовательно соединенных аккумулятора 12В 100Ач, получим батарею с параметрами:

  • Напряжение: 12В * 4 = 48В
  • Емкость: 100Ач * 2 = 200Ач

Применение разных способов соединения аккумуляторов

Выбор способа соединения зависит от конкретной задачи:

  • Последовательное соединение применяется, когда нужно высокое напряжение (электромобили, мощные инверторы)
  • Параллельное соединение используется для увеличения емкости и тока (системы резервного питания, солнечные электростанции)
  • Смешанное соединение позволяет получить оптимальное сочетание напряжения и емкости

Правильный выбор схемы соединения аккумуляторов позволяет создать батарею с необходимыми характеристиками для конкретного применения.

Балансировка при последовательном соединении аккумуляторов

При последовательном соединении аккумуляторов важно обеспечить равномерное распределение напряжения между элементами. Для этого применяется балансировка.

Зачем нужна балансировка аккумуляторов?

Балансировка необходима по следующим причинам:


  • Предотвращение перезаряда и переразряда отдельных элементов
  • Увеличение срока службы батареи
  • Повышение эффективности использования емкости
  • Обеспечение безопасности эксплуатации

Какие бывают методы балансировки?

Существует два основных метода балансировки:

  1. Пассивная балансировка — избыточный заряд рассеивается на резисторах
  2. Активная балансировка — перераспределение энергии между элементами

Активная балансировка более эффективна, но и более сложна в реализации. Выбор метода зависит от требований к батарее и бюджета проекта.


Последовательное и параллельное соединение аккумуляторов

В процессе эксплуатации источников питания зачастую возникает вопрос о комбинировании нескольких элементов в батарею одним или несколькими способами. При определенном соединении в итоге на выходе можно добиться разных вариантов основных технических показателей батарей. Для подключения аккумуляторов необходимо владеть определенными знаниями, что позволит избежать преждевременного выхода из строя одного из элементов.

Зачем соединять аккумуляторы в батарею

Для питания некоторых потребителей необходимо создать определенное значение напряжения, тока и емкости, которые невозможно иметь при использовании заводских устройств. Поэтому приходится использовать разнообразные методы комбинирования подключений. В результате соединения изделий в батареи можно добиться следующих результатов:

  • увеличение значение вольтажа;
  • увеличение диапазона рабочего тока;
  • повышение внутренней емкости.

Важно! При изменении значений тока, получают экономию энергозатрат, снижая потери на нагрев проводников.

Различное соединение аккумуляторов позволяет добиться разнообразных параметров, при этом следует помнить, что показание внутренней энергии при каждом подключении элементов будет иметь разные цифры.

Существует три варианта коммутации:

  • последовательное;
  • параллельное;
  • параллельно-последовательное.

При комплектовании устройства необходимо помнить, что запрещается применять источники питания разного вида, такое подключение может привести к преждевременному выходу из строя изделия.

Последовательное соединение аккумуляторов

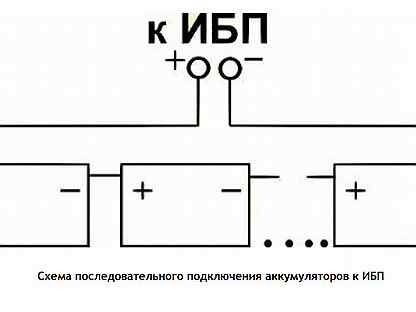

При последовательном коммутировании источников питания положительный вывод соединяется с общим контактом, а отрицательный с положительным выводом следующего аккумулятора и так далее в зависимости сколько элементов в батарее.

АКБ одинаковой емкости

В результате коммутации одинаковых источников питания увеличивается напряжение при постоянном токе, как при заряде, так и при разряде. Заряд при последовательном подключении будет иметь постоянное значение.

АКБ разной емкости

Часто возникает необходимость применить в батарее элементы с различным значением внутреннего заряда. При этом стоит помнить, что у источника питания с меньшим значением будет самое высокое внутреннее сопротивление, в результате на этом элементе падение напряжения будет увеличиваться, что приведет к быстрому разряду. Однако мощные элементы будут при этом продолжать функционировать, поддерживая всю батарею в рабочем состоянии. Такой фактор приведет к снижению заряда слабой батареи до минимально допустимого значения.

Во время восстановления заряда слабый аккумулятор восстановиться быстрее остальных, хотя другие еще будут заряжаться. В результате такой ситуации может возникнуть перезаряд элемента с пониженной емкостью, что приведет к его нагреву.

Важно знать! При постоянном снижении заряда ниже допустимого, а также перезаряде источник в скором времени растратит свой ресурс и преждевременно выйдет из строя.

Параллельное соединение аккумуляторов

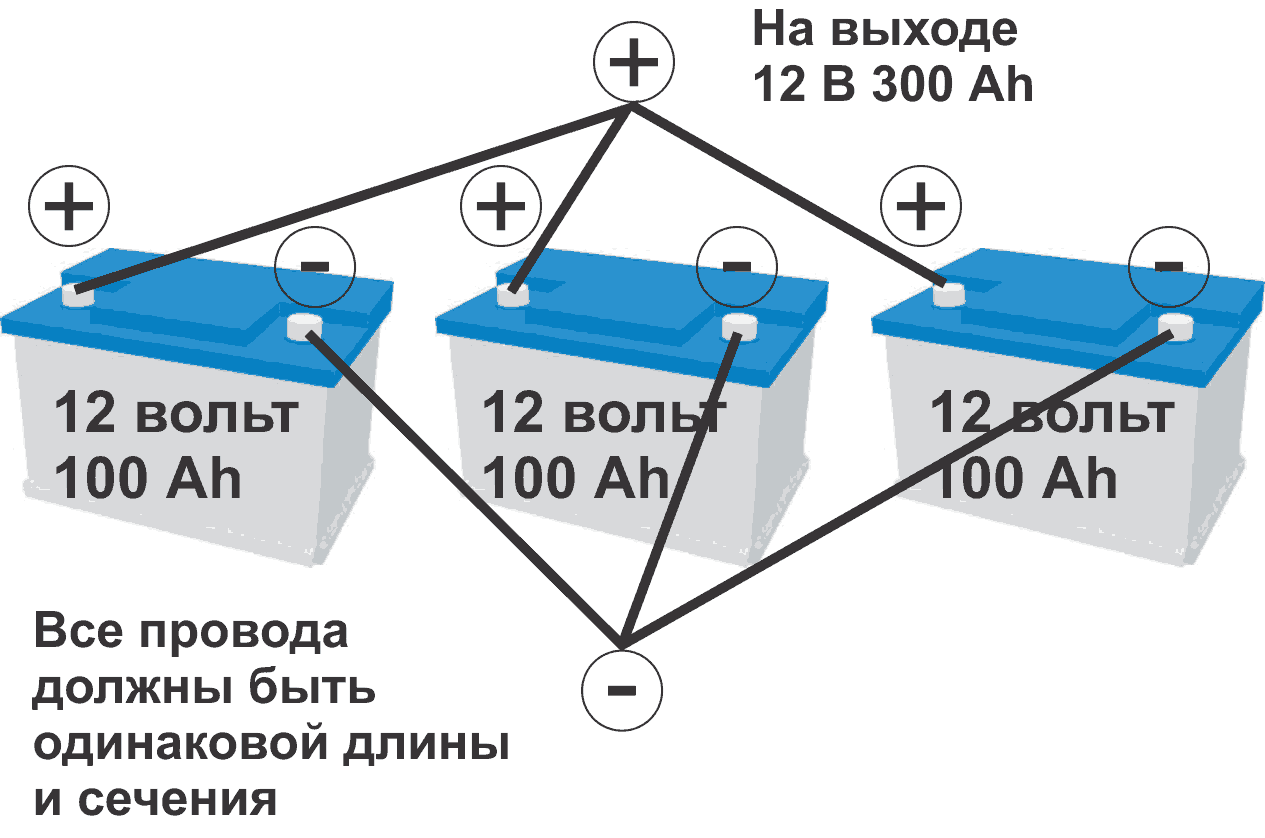

Конструктивной особенностью такого соединения является то, что все положительные клеммы соединяются в одни вывод, а отрицательные клеммы в другой вывод.

АКБ одинаковой емкости

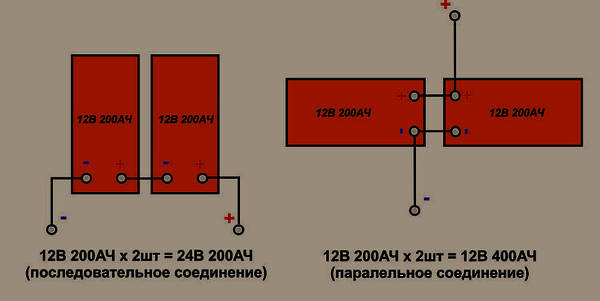

Такое соединение позволяет добиться увеличения тока, напряжение при параллельном соединении остается неизменным. При этом значение емкости будет равно сумме всех элементов в системе. Благодаря этому способу соединения можно подавать питание на потребители повышенной мощности с большими пусковыми токами.

АКБ разной емкости

При использовании источников питания в батарее с различным значением напряжения общий вольтаж системы будет равен показанию самого сильного из элементов. Причем такое применение пагубно скажется на слабых изделиях, что приведет к преждевременному выходу из строя.

В результате параллельного соединения источников питания большой емкости и малым напряжением с изделиями малой емкости, но повышенном напряжении произойдет электрическое замыкание слабого элемента. Происходить такое явление за счет разности во внутреннем сопротивлении, при этом в аккумуляторе с меньшей емкостью будет протекать повышенный ток постепенно приводя к его разрушению.

Если же в системе присутствует источник высокой емкости и повышенного значения напряжения, то такое соединение в батарею приведет к перезаряду слабого источника питания. Производители рекомендуют перед подключением выравнивать значение напряжения, что позволит избежать возникновения неисправности в процессе эксплуатации.

Важно! чтобы избежать явления перетекания рабочего тока в системе рекомендуется применять аккумуляторы с равными значениями напряжения.

Последовательно-параллельное соединение аккумуляторов

Такой метод часто применяется для создания батареи с высокой емкостью и повышенным напряжением. Конструктивно изначально источники собираются в последовательную цепочку набирая определенный вольтаж, а затем несколько цепей коммутируют в параллель при этом набирают необходимую емкость. Однако существует и другой метод в параллель собирают элементы одинакового напряжения, а потом их подключают последовательно.

Соединение устройств таким методом подразумевает применение требований и правил, как в вышеописанных способах. Примерная схема соединения аккумуляторов может выглядеть так:

Балансировка заряда аккумуляторных батарей

Для того, чтобы избежать выход из строя при комплектовании системы батарей с применением элементов различных параметров необходимо проводить постоянный контроль. В настоящее время находят распространение различные устройства позволяющие обеспечить данный контроль при заряде и разряде. К таким приборам относят BMS- система мониторинга и управления.

BMS позволяет правильно зарядить и разрядить источник питания, при этом устройство в течение всего срока службы проводит контроль за состоянием устройства и обеспечивает безопасность предотвращая преждевременный выход из строя аккумулятора. Устройство изготавливается в виде электронной платы, которая входит в общую конструкцию источника питания.

Благодаря BMS стало возможно:

  • обеспечить защиту как отдельных элементов, так и всей системы устройств в целом;
  • увеличить срок эксплуатации источников питания;
  • контролировать и поддерживать изделия разных видов в работоспособном состоянии при различных условиях использования.

Основные функции устройства BMS:

  1. Контроль за напряжением, температурой, показаний зарядных параметров, а также исправным состоянием.
  2. Интеллектуально-вычислительные функции, благодаря которым возможно следить за основными параметрами заряда-разряда.
  3. Функции связи, проводным и беспроводным способом.
  4. Защита изделия от скачков напряжения и тока, а также от перепада температур.
  5. При балансировке происходит равномерное распределение заряда между всеми элементами системы.

Интересно знать! В некоторых комплексных системах аккумуляторных батарей применяются несколько балансировочных плат, которые управляют своей отдельной ячейкой.

Правильное соединение аккумуляторов позволяет добиться определенных значений необходимых параметров. При соблюдении правил эксплуатации возможно добиться значительного увеличения срока службы источников питания.

Подключение солнечных панелей, схемы соединения с инвертором и контроллером

Монтаж солнечной электростанции может стоять до половины стоимости самого оборудования. Но, сделать это вполне можно и самостоятельно. Для этого не нужно иметь никакого специального оборудования, достаточно понимать схему соединения. Их несколько, выбирать нужно в зависимости от параметров тока и напряжения, которые необходимо получить. В этой статье мы разберем все варианты.

Комплект солнечной электростанции

Типичный комплект солнечной электростанции

Данное оборудование применяется в небольших гелиосистемах которые можно использовать для дома или для дачи. К обязательным компонентам относятся:

  • Солнечные панели или батареи – могут быть монокристаллические и поликристаллические. Чем отличаются и какие выбрать читайте здесь.
  • Инвертор – для чего он и как его выбрать читайте в этой статье.
  • Коннекторы для солнечных батарей – предназначены для быстрого подключения провода к панелям. Если бюджет ограничен, можно использовать пайку, но данное соединение намного удобнее.
  • Кабель, используется одножильный медный в двойной изоляции, стойкий к любым атмосферным воздействиям, сечение от 1.5 мм.

Опционный комплектующие, которые не обязательно должны быть в системе и устанавливаются при определенных задачах:

  • Аккумуляторные батареи – существует несколько вариантов, какой выбрать описано здесь.
  • Контроллер заряда аккумуляторов.
  • Реверсный электросчетчик, устанавливается если вы хотите продавать электроэнергию. В некоторых странах существует так называемый “зеленый тариф”, который позволяет зарабатывать, делая это.

Важные характеристики батарей, которые нужно учитывать

• Номинальное напряжение панелей – 12В или 24В.
• Максимальное напряжение при пиковой мощности Vmp.
• Напряжение холостого хода Voc – напряжение, выдаваемое панелями без нагрузки (важно при выборе контроллера заряда аккумулятора).
• Ток Imp – ток при максимальной мощности панели в А.

Схемы подключения

Существуют 3 возможные схемы подключения солнечных панелей между собой, это: последовательное, параллельное и последовательно-параллельное соединение. Теперь о них подробнее.

Последовательное соединение

В данной схеме минусовая клемма первой панели соединяется с плюсовой клеммой второй, минусовая второй с клеммой третьей и тд. Что дает такое соединение – напряжение всех панелей будет приплюсовываться. Другими словами, если вы хотите получить, например сразу 220В, данная схема поможет это сделать. но используется она крайне редко.

Разберем на примере. Имеем 4 панели с номинальной мощностью по 12В, Voc: 22.48В (это напряжение холостого хода) на выходе получаем 48В. Напряжение холостого хода = 22,48В*4=89,92В. при этом максимальная мощность тока, Imp, останется неизменной.

В данной схеме не рекомендуется использовать панели с разным значением Imp, поскольку эффективность системы будет низкая.

Параллельное соединение

К входам панелей подключаются клеммы одинакового знака, аналогично и к выходам. Удобнее всего это делать с помощью специальных Y коннекторов.

Эта схема позволяет, не поднимая напряжение панелей, увеличить ток. Разберем пример. Имеем 4 панели с номинальной мощностью по 12В, напряжение холостого хода 22.48В, ток в точке максимальной мощности 5.42А. На выходе схемы номинальное напряжение и напряжение холостого хода остается без изменений, но максимальная мощность будет равна 5,42А*4=21,68А.

Последовательно-параллельное соединение

В данной схеме часть панелей соединяется последовательно, часть параллельно. Это дает возможность подобрать оптимальный режим работы электростанции путем регулирования номинальной мощности и силы тока на выходе. Разберем на примере все тех же 4х панелей с характеристиками:

• Номинальное напряжение солнечной батареи: 12В.
• Напряжение холостого хода Voc: 22.48В.
• Ток в точке максимальной мощности Imp: 5.42А.

Соединив 2 солнечные панели последовательно и 2 параллельно на выходе мы получим напряжение 24В, напряжение холостого хода 44,96В, а ток при этом будет равен 5,42А*2=10,84А.

Это дает возможность получить сбалансированную систему и сэкономить на таком оборудовании как контроллера заряда аккумулятора, поскольку эму не нужно будет выдерживать большое напряжение в пике работы. Так же схема дает возможность использовать панели разной мощности, например 2 по 12В, преобразовать в 24В. Наиболее удобный вариант сети для дома.

Как подключить солнечную панель к контроллеру заряда

Это оборудование применяется в системе с аккумуляторами для контроля их уровня зарядки. То есть, сбрасывает излишки электроэнергии на них и предотвращает накопление в случаи полного заряда.  Так же дает возможность подключения приборов с низким номинальным напряжением – 12В, 24В, 48В и тд. (в зависимости от того как соединены панели).

Подключение производится следующим образом. Контроллер имеет 3 пары контактов на панели (это стандартный вариант, есть варианты с другим количеством клемм, тогда нужно изучать инструкцию производителя к этому оборудованию):
  • 1 пара контактов – подключается сеть панелей.
  • 2 пара – подключаются аккумуляторы.
  • 3 пара – подключается источник и низким уровнем потребления.

Сначала рекомендуется подключить аккумуляторные батареи что бы проверить оборудование. Затем сами панели, после уже потребитель, если он предусмотрен в схеме.

Схема подключения, которая была в документации к контроллеру. Все достаточно просто и понятно.

Важно. Необходимо соблюдать полярность всей системы, иначе она не будет работать, возможно выйдет из строя сам контроллер. Если вы будете подключать систему к сети, это особенно важно, иначе замыкание выведет из строя все оборудование.

Видео обзор подключения

Подключение к аккумулятору

Как уже писалось выше, аккумуляторные батареи подключаются к контроллеру, который будет контролировать их заряд. С другой стороны они подключаются к инвертору, который преобразует  12В, 24В, 48В  в 220В для использования потребителями. Важно так же соблюдать полярность всей схемы и использовать большее сечение провода, рекомендовано в этой части системы сечение 3 мм. Подключать аккумуляторы можно и напрямую к панелям, без использования контроллера. Однако это делать не желательно по нескольким причинам, самой важной из которых является “перегрев батарей”, то есть избыточная бесконтрольная зарядка, которая снизит их срок эксплуатации.

Подключение к инвертору

Данный прибор преобразовывает напряжение, вырабатываемое панелями или отдаваемое аккумуляторными батареями в 220В, после чего его можно использовать в бытовых целях. Есть инверторы, выдающие 380В, однако такие системы в домашних условиях используются крайне редко.

Сам процесс подключение достаточно прост, подсоединяем клеммы, обязательно соблюдая полярность, от аккумуляторов или непосредственно от солнечных панелей, если у вас система без контроллера и АКБ.

Схема подключения солнечных панелей в существующую электросеть такая же, но обязательно нужен гибридный инвертор. Работать он будет по следующему принципу: когда энергии от панелей или аккумуляторов достаточно для потребителя, он будет использовать ее, когда же не достаточно, выросла нагрузка или снизилась выработка, он будет использовать энергию с сети. Так же есть и другие варианты настройки такого оборудования, которые позволят эффективно использовать различные источники электроэнергии. Или настроить зарядку АКБ от сети в случаи нехватки солнечной энергии, например если у вас ночной тариф и ночью электроэнергия дешевле.

Как рассчитать мощность инвертора. Для начала необходимо выяснить напряжение и общую мощность собранной вами системы панелей:

  • Напряжение может быть 12В, 24В и 48В, как правило больше не бывает, и завист оно от собранной вами схемы панелей.
  • Общая мощность рассчитывается от количества панелей и мощности каждой из них. Пример, у вас 10 шт батарей по 280Вт, суммарно это 2.8кВт. Нужен незначительный запас, то есть инвертор берем минимум на 3кВт, если планируете увеличивать объем панелей в будущем, можно сразу взять более мощное оборудование.

Больше про это оборудование, а так же сложные схемы его подключения вы можете найти здесь https://vremya-stroiki.net/invertor-dlya-solnechnyx-batarej-kak-pravilno-vybrat/.

Полезное видео про инверторы

Емкость при последовательном соединении — советы электрика

Емкость при последовательном соединении

Отдельные конденсаторы могут быть соединены друг с другом различным образом. При этом во всех случаях можно найти емкость некоторого равнозначного конденсатора, который может заменить ряд соединенных между собой конденсаторов.

Для равнозначного конденсатора выполняется условие: если подводимое к обкладкам равнозначного конденсатора напряжение равно напряжению, подводимому к крайним зажимам группы конденсаторов, то равнозначный конденсатор накопит такой же заряд, как и группа конденсаторов.

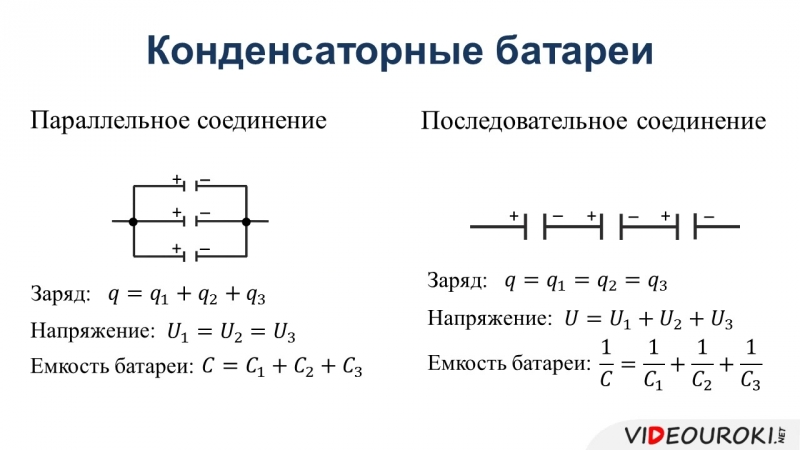

Параллельное соединение конденсаторов

На рис. 1 изображено параллельное соединение нескольких конденсаторов. В этом случае напряжения, подводимые к отдельным конденсаторам, одинаковы: U1 = U2 = U3 = U. Заряды на обкладках отдельных конденсаторов: Q1 = C1U. Q 2 = C 2 U. Q 3 = C 3 U. а заряд, полученный от источника Q = Q1 + Q2 + Q3.

Рис. 1. Схема параллельного соединения конденсаторов

Общая емкость равнозначного (эквивалентного) конденсатора:

C = Q / U = (Q1 + Q2 + Q3) / U = C1 + C2 + C3.

т. е. при параллельном соединении конденсаторов общая емкость равна сумме емкостей отдельных конденсаторов.

Рис. 2. Способы соединения конденсаторов

Последовательное соединение конденсаторов

Обратите внимание

При последовательном соединении конденсаторов (рис. 3) на обкладках отдельных конденсаторов электрические заряды по величине равны: Q1 = Q2 = Q3 = Q

Действительно, от источника питания заряды поступают лишь на внешние обкладки цепи конденсаторов, а на соединенных между собой внутренних обкладках смежных конденсаторов происходит лишь перенос такого же по величине заряда с одной обкладки на другую (наблюдается электростатическая индукция), поэтому и на них по- являются равные и разноименые электрические заряды.

Рис. 3. Схема последовательного соединения конденсаторов

Напряжения между обкладками отдельных конденсаторов при их последовательном соединении зависят от емкостей отдельных конденсаторов: U1 = Q/C1. U1 = Q/C 2, U1 = Q/C 3, а общее напряжение U = U1 + U2 + U3

Общая емкость равнозначного (эквивалентного) конденсатора C = Q / U = Q / ( U1 + U2 + U3 ), т. е. при последовательном соединении конденсаторов величина, обратная общей емкости, равна сумме обратных величин емкостей отдельных конденсаторов.

Формулы эквивалентных емкостей аналогичны формулам эквивалентных проводимостей.

Пример 1. Три конденсатора, емкости которых C1 = 20 мкф, С2 = 25 мкф и С3 = 30 мкф, соединяются последовательно, необходимо определить общую емкость.

Общая емкость определяется из выражения 1/С = 1/С1 + 1/С2 + 1/С3 = 1/20 + 1/25 + 1/30 = 37/300, откуда С ≈ 8,11 мкф.

Пример 2. 100 конденсаторов емкостью каждый 2 мкф соединены параллельно. Определить общую емкость. Общая емкость С = 100 Ск = 200 мкф.

Статьи и схемы

Полезное для электрика

Соединение конденсаторов

  1. Последовательное соединение
  2. Смешанное соединение
  3. Параллельное соединение
  4. Видео

В электронных и радиотехнических схемах широкое распространение получило параллельное и последовательное соединение конденсаторов. В первом случае соединение осуществляется без каких-либо общих узлов, а во втором варианте все элементы объединяются в два узла и не связаны с другими узлами, если это заранее не предусмотрено схемой.

Последовательное соединение

При последовательном соединении два и более конденсаторов соединяются в общую цепь таким образом, что каждый предыдущий конденсатор соединяется с последующим лишь в одной общей точке.

Ток (i), осуществляющий зарядку последовательной цепи конденсаторов будет иметь одинаковое значение для каждого элемента, поскольку он проходит только по единственно возможному пути.

Это положение подтверждается формулой: i = ic1 = ic2 = ic3 = ic4 .

В связи с одинаковым значением тока, протекающего через конденсаторы с последовательным соединением, величина заряда, накопленного каждым из них, будет одинаковой, независимо от емкости.

Важно

Такое становится возможным, поскольку заряд, приходящий с обкладки предыдущего конденсатора, накапливается на обкладке последующего элемента цепи.

Поэтому величина заряда у последовательно соединенных конденсаторов будет выглядеть следующим образом: Qобщ = Q1 = Q2 = Q3 .

Если рассмотреть три конденсатора С1. С2 и С3. соединенные в последовательную цепь, то выясняется, что средний конденсатор С2 при постоянном токе оказывается электрически изолированным от общей цепи.

В конечном итоге величина эффективной площади обкладок будет уменьшена до площади обкладок конденсатора с самыми минимальными размерами. Полное заполнение обкладок электрическим зарядом, делает невозможным дальнейшее прохождение по нему тока.

В результате, движение тока прекращается во всей цепи, соответственно прекращается и зарядка всех остальных конденсаторов.

Общее расстояние между обкладками при последовательном соединении представляет собой сумму расстояний между обкладками каждого элемента.

В результате соединения в последовательную цепь, формируется единый большой конденсатор, площадь обкладок которого соответствует обкладкам элемента с минимальной емкостью.

Расстояние между обкладками оказывается равным сумме всех расстояний, имеющихся в цепи.

Падение напряжения на каждый конденсатор будет разным, в зависимости от емкости. Данное положение определяется формулой: С = Q/V, в которой емкость обратно пропорциональна напряжению. Таким образом, с уменьшением емкости конденсатора на него падает более высокое напряжение. Суммарная емкость всех конденсаторов вычисляется по формуле: 1/Cобщ = 1/C1 + 1/C2 + 1/C3 .

Главная особенность такой схемы заключается в прохождении электрической энергии только в одном направлении. Поэтому в каждом конденсаторе значение тока будет одинаковым. Каждый накопитель в последовательной цепи накапливает равное количество энергии, независимо от емкости. То есть емкость может воспроизводиться за счет энергии, присутствующей в соседнем накопителе.

Смешанное соединение

Параллельное соединение конденсаторов

Параллельным считается такое соединение, при котором конденсаторы соединяются между собой двумя контактами. Таким образом в одной точке может соединяться сразу несколько элементов.

Данный вид соединения позволяет сформировать единый конденсатор с большими размерами, площадь обкладок которого будет равна сумме площадей обкладок каждого, отдельно взятого конденсатора.

В связи с тем, что емкость конденсаторов находится в прямой пропорциональной зависимости с площадью обкладок, общая емкость составить суммарное количество всех емкостей конденсаторов, соединенных параллельно.

То есть, Собщ = С1 + С2 + С3 .

Совет

Поскольку разность потенциалов возникает лишь в двух точках, то на все конденсаторы, соединенные параллельно, будет падать одинаковое напряжение. Сила тока в каждом из них будет отличаться, в зависимости от емкости и значения напряжения.

Таким образом, последовательное и параллельное соединение, применяемое в различных схемах, позволяет выполнять регулировку различных параметров на тех или иных участках.

За счет этого получаются необходимые результаты работы всей системы в целом.

Схемы соединения конденсаторов: параллельное, последовательное

Конденсаторы, как и резисторы, можно соединять последовательно и параллельно. Рассмотрим соединение конденсаторов: для чего применяются каждая из схем, и их итоговые характеристики.

Параллельное соединение конденсаторов

Параллельное соединение конденсаторов

Эта схема – самая распространенная. В ней обкладки конденсаторов соединяются между собой, образуя эквивалентную емкость, равную сумме соединяемых емкостей.

При параллельном соединении электролитических конденсаторов необходимо, чтобы между собой соединялись выводы одной полярности.

Особенность такого соединения – одинаковое напряжение на всех соединяемых конденсаторах. Номинальное напряжение группы параллельно соединенных конденсаторов равно рабочему напряжению конденсатора группы, у которого оно минимально.

Токи через конденсаторы группы протекают разные: через конденсатор с большей емкостью потечет больший ток.

На практике параллельное соединение применяется для получения емкости нужной величины, когда она выходит за границы диапазона, выпускаемого промышленностью, или не укладываются в стандартный ряд емкостей. В системах регулирования коэффициента мощности (cos ϕ) изменение емкости происходит за счет автоматического подключения или отключения конденсаторов в параллель.

Последовательное соединение конденсаторов

Последовательное соединение конденсаторов

При последовательном соединении обкладки конденсатором соединяются друг к другу, образуя цепочку. Крайние обкладки подключаются к источнику, а ток по всем конденсаторам группы потечет одинаковый.

Эквивалентная емкость последовательно соединенных конденсаторов ограничена самой маленькой емкостью в группе. Объясняется это тем, что как только она полностью зарядится, ток прекратится. Подсчитать общую емкость двух последовательно соединенных конденсаторов можно по формуле

Но применение последовательного соединения для получения нестандартных номиналов емкостей не так распространено, как параллельного.

При последовательном соединении напряжение источника питания распределяется между конденсаторами группы. Это позволяет получить батарею конденсаторов, рассчитанную на большее напряжение. чем номинальное напряжение входящих в нее компонентов. Так из дешевых и небольших по размерам конденсаторов изготавливаются блоки, выдерживающие высокие напряжения.

Еще одна область применения последовательного соединения конденсаторов связана с перераспределением напряжений между ними. Если емкости одинаковы, напряжение делится пополам, если нет – на конденсаторе большей емкости напряжение получается большим. Устройство, работающее на этом принципе, называют емкостным делителем напряжения .

Смешанное соединение конденсаторов

Пример смешанного соединения конденсаторов

Такие схемы существуют, но в устройствах специального назначения, требующие высокой точности получения величины емкости, а также для их точной настройки.

Оцените качество статьи. Нам важно ваше мнение:

Источники: http://electricalschool.info/spravochnik/electroteh/618-parallelnoe-i-posledovatelnoe.html, http://electric-220.ru/news/soedinenie_kondensatorov/2016-12-20-1143, http://electric-tolk.ru/sposoby-soedineniya-kondensatorov/

Источник: http://electricremont.ru/emkost-pri-posledovatelnom-soedinenii.html

Способы подключения конденсаторов в электрическую цепь

Схемы в электротехнике состоят из электрических элементов, в которых способы соединения конденсаторов могут быть разными. Надо понимать, как правильно подключить конденсатор. Отдельные участки цепи с подключенными конденсаторами можно заменить одним эквивалентным элементом.

Он заменит ряд конденсаторов, но должно выполняться обязательное условие: когда напряжение, подводимое к обкладкам эквивалентного конденсатора, равняется напряжению на входе и выходе группы заменяющихся конденсаторов, тогда заряд емкости будет такой же, как и на группе емкостей.

Для понимания вопроса, как подключить конденсатор в любой схеме, рассмотрим виды его включения.

Параллельное включение конденсаторов в цепь

Параллельное соединение конденсаторов — это когда все пластины подключаются к точкам включения цепи, образовывая батарею емкостей.

Параллельное соединение конденсаторов:

Параллельное соединение конденсаторов

Разность потенциалов на пластинах накопителей емкости будет одинаковая, так как они все заряжаются от одного источника тока. В этом случае каждый заряжающийся конденсатор имеет собственный заряд при одинаковой величине, подводимой к ним энергии.

Параллельные конденсаторы, общий параметр количества заряда полученной батареи накопителей, рассчитывается, как сумма всех зарядов, помещающихся на каждой емкости, потому что каждый заряд емкости не зависит от заряда другой емкости, входящей в группу конденсаторов, параллельно включенных в схему.

При параллельном соединении конденсаторов емкость равняется:

Формула и расшифровка

Из представленной формулы можно сделать вывод, что всю группу накопителей можно рассматривать как один равноценный им конденсатор.

Конденсаторы, соединенные параллельно, имеют напряжение:

Формула

Последовательное включение конденсаторов в цепь

Когда в схеме выполнено последовательное соединение конденсаторов, оно выглядит как цепочка емкостных накопителей, где пластина первого и последнего накопителя емкости (конденсатора) подключены к источнику тока.

Последовательное соединение конденсатора:

Формула

При последовательном соединении конденсаторов все устройства этого участка берут одинаковое количество электроэнергии, потому что в процессе участвует первая и последняя пластинка накопителей, а пластины 2, 3 и другие до N проходят зарядку посредством влияния.

По этой причине заряд пластины 2 накопителя емкости равняется по значению заряду 1 пластины, но имеет обратный знак. Заряд пластины накопителя 3 равняется значению заряда пластины 2, но так же с обратным знаком, все последующие накопители имеет аналогичную систему заряда.

Формула нахождения заряда на конденсаторе, схема подключения конденсатора:

Последовательное соединение конденсаторов

Когда выполняется последовательное соединение конденсаторов, напряжение на каждом накопители емкости будет различное, так как в зарядке одинаковым количеством электрической энергии участвуют разные емкости.

Зависимость емкости от напряжения такова: чем она меньше, тем большее напряжение необходимо подать на пластины накопителя для его зарядки. И обратная величина: чем выше емкость накопителя, тем меньше требуется напряжения для его зарядки.

Можно сделать вывод, что емкость последовательно соединенных накопителей имеет значение для величины напряжения на пластинах — чем она меньше, тем больше напряжения требуется, а также накопители большой емкости требуют меньшего напряжения.

Обратите внимание

Основное отличие схемы последовательного соединения накопителей емкости в том, что электроэнергия протекает только в одном направлении, а это означает, что в каждом накопителе емкости составленной батареи ток будет одинаковым. В этом виде соединений конденсаторов обеспечивается равномерное накопление энергии независимо от емкости накопителей.

Группу накопителей емкости можно также на схеме рассматривать как эквивалентный накопитель, на пластины которого подается напряжение, определяемое формулой:

Основные моменты

Заряд общего (эквивалентного) накопителя группы емкостных накопителей последовательного соединения равен:

Формула

Общему значению емкости последовательно соединенных конденсаторов соответствует выражение:

Формула

Смешанное включение емкостных накопителей в схему

Параллельное и последовательное соединение конденсаторов на одном из участков цепи схемы называется специалистами смешанным соединением.

Участок цепи подсоединенных смешанным включением накопителей емкости:

Схема подключения конденсаторов

Смешанное соединение конденсаторов в схеме рассчитывается в определенном порядке, который можно представить следующим образом:

  • разбивается схема на простые для вычисления участки, это последовательное и параллельное соединение конденсаторов;
  • вычисляем эквивалентную емкость для группы конденсаторов, последовательно включенных на участке параллельного соединения;
  • проводим нахождение эквивалентной емкости на параллельном участке;
  • когда эквивалентные емкости накопителей определены, схему рекомендуется перерисовать;
  • рассчитывается емкость получившейся после последовательного включения эквивалентных накопителей электрической энергии.

Последовательное, параллельное и смешанное соединение конденсаторов

Накопители емкостей (двухполюсники) включены разными способами в цепь, это дает несколько преимуществ в решении электротехнических задач по сравнению с традиционными способами включения конденсаторов:

  1. Использование для подключения электрических двигателей и другого оборудования в цехах, в радиотехнических устройствах.
  2. Упрощение вычисления величин электросхемы. Монтаж выполняется отдельными участками.
  3. Технические свойства всех элементов не меняются, когда изменяется сила тока и магнитное поле, это применяется для включения разных накопителей. Характеризуется постоянной величиной емкости и напряжения, а заряд пропорционален потенциалу.

Вывод

Разного вида включения конденсаторов в цепь применяются для решения электротехнических задач, в частности, для получения полярных накопителей из нескольких неполярных двухполюсников.

В этом случае решением будет соединение группы однополюсных накопителей емкости по встречно-параллельному способу (треугольником). В этой схеме минус соединяется с минусом, а плюс — с плюсом.

Происходит увеличение емкости накопителя, и меняется работа двухполюсника.

Не отображаются имеющиеся вхождения: последовательное параллельное и смешанное соединение конденсаторов, последовательное и параллельное соединение конденсаторов, при параллельном соединении конденсаторов емкость.

Источник: https://domelectrik.ru/baza/komponenty/soedinenie-kondensatorov

Последовательное и параллельное соединение. Применение и схемы

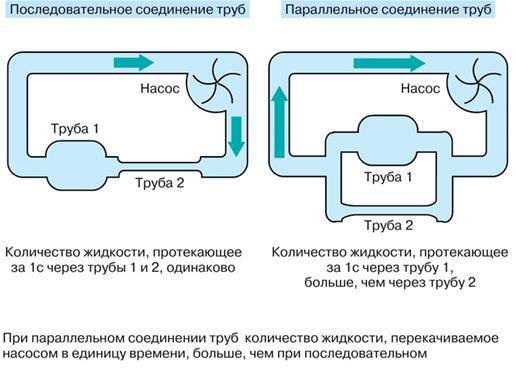

В электрических цепях элементы могут соединяться по различным схемам, в том числе они имеют последовательное и параллельное соединение.

Последовательное соединение

При таком соединении проводники соединяются друг с другом последовательно, то есть, начало одного проводника будет соединяться с концом другого.

Основная особенность данного соединения заключается в том, что все проводники принадлежат одному проводу, нет никаких разветвлений. Через каждый из проводников будет протекать один и тот же электрический ток.

Но суммарное напряжение на проводниках будет равняться вместе взятым напряжениям на каждом из них.

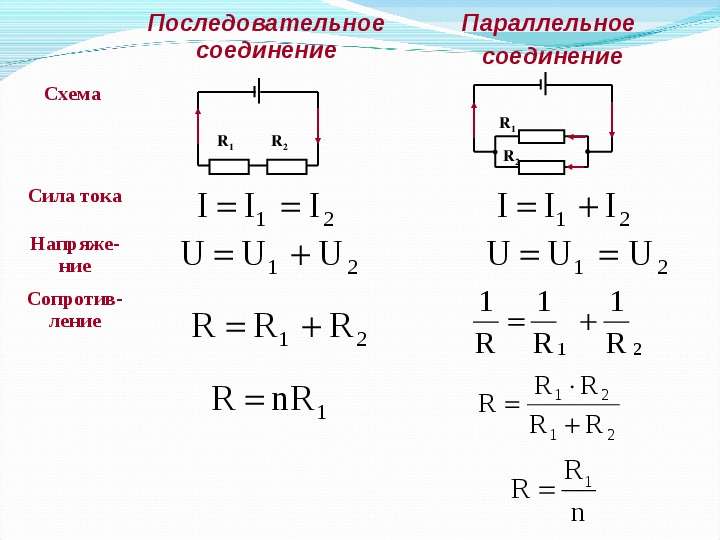

Рассмотрим некоторое количество резисторов, соединенных последовательно. Так как нет разветвлений, то количество проходящего заряда через один проводник, будет равно количеству заряда, прошедшего через другой проводник. Силы тока на всех проводниках будут одинаковыми. Это основная особенность данного соединения.

Это соединение можно рассмотреть иначе. Все резисторы можно заменить одним эквивалентным резистором.

Ток на эквивалентном резисторе будет совпадать с общим током, протекающим через все резисторы. Эквивалентное общее напряжение будет складываться из напряжений на каждом резисторе. Это является разностью потенциалов на резисторе.

Если воспользоваться этими правилами и законом Ома, который подходит для каждого резистора, можно доказать, что сопротивление эквивалентного общего резистора будет равно сумме сопротивлений. Следствием первых двух правил будет являться третье правило.

Применение

Последовательное соединение используется, когда нужно целенаправленно включать или выключать какой-либо прибор, выключатель соединяют с ним по последовательной схеме. Например, электрический звонок будет звенеть только тогда, когда он будет последовательно соединен с источником и кнопкой.

Согласно первому правилу, если электрический ток отсутствует хотя бы на одном из проводников, то его не будет и на других проводниках. И наоборот, если ток имеется хотя бы на одном проводнике, то он будет и на всех других проводниках. Также работает карманный фонарик, в котором есть кнопка, батарейка и лампочка.

Все эти элементы необходимо соединить последовательно, так как нужно, чтобы фонарик светил, когда будет нажата кнопка.

Иногда последовательное соединение не приводит к нужным целям.

Важно

Например, в квартире, где много люстр, лампочек и других устройств, не следует все лампы и устройства соединять последовательно, так как никогда не требуется одновременно включать свет в каждой из комнат квартиры.

Для этого последовательное и параллельное соединение рассматривают отдельно, и для подключения осветительных приборов в квартире применяют параллельный вид схемы.

Параллельное соединение

В этом виде схемы все проводники соединяются параллельно друг с другом. Все начала проводников объединены в одну точку, и все концы также соединены вместе. Рассмотрим некоторое количество однородных проводников (резисторов), соединенных по параллельной схеме.

Этот вид соединения является разветвленным. В каждой ветви содержится по одному резистору. Электрический ток, дойдя до точки разветвления, разделяется на каждый резистор, и будет равняться сумме токов на всех сопротивлениях. Напряжение на всех элементах, соединенных параллельно, является одинаковым.

Все резисторы можно заменить одним эквивалентным резистором. Если воспользоваться законом Ома, можно получить выражение сопротивления. Если при последовательном соединении сопротивления складывались, то при параллельном будут складываться величины обратные им, как записано в формуле выше.

Применение

Если рассматривать соединения в бытовых условиях, то в квартире лампы освещения, люстры должны быть соединены параллельно.

Если их соединить последовательно, то при включении одной лампочки мы включим все остальные.

При параллельном же соединении мы можем, добавляя соответствующий выключатель в каждую из ветвей, включать соответствующую лампочку по мере желания. При этом такое включение одной лампы не влияет на остальные лампы.

Все электрические бытовые устройства в квартире соединены параллельно в сеть с напряжением 220 В, и подключены к распределительному щитку. Другими словами, параллельное соединение используется при необходимости подключения электрических устройств независимо друг от друга. Последовательное и параллельное соединение имеют свои особенности. Существуют также смешанные соединения.

Работа тока

Последовательное и параллельное соединение, рассмотренное ранее, было справедливо для величин напряжения, сопротивления и силы тока, являющихся основными. Работа тока определяется по формуле:

А = I х U х t, где А – работа тока, t – время течения по проводнику.

Для определения работы при последовательной схеме соединения, необходимо заменить в первоначальном выражении напряжение. Получаем:

А=I х (U1 + U2) х t

Раскрываем скобки и получаем, что на всей схеме работа определяется суммой на каждой нагрузке.

Совет

Точно также рассматриваем параллельную схему соединения. Только меняем уже не напряжение, а силу тока. Получается результат:

А = А1+А2

Мощность тока

При рассмотрении формулы мощности участка цепи снова необходимо пользоваться формулой:

Р=U х I

После аналогичных рассуждений выходит результат, что последовательное и параллельное соединение можно определить следующей формулой мощности:

Р=Р1 + Р2

Другими словами, при любых схемах общая мощность равна сумме всех мощностей в схеме. Этим можно объяснить, что не рекомендуется включать в квартире сразу несколько мощных электрических устройств, так как проводка может не выдержать такой мощности.

Влияние схемы соединения на новогоднюю гирлянду

После перегорания одной лампы в гирлянде можно определить вид схемы соединения. Если схема последовательная, то не будет гореть ни одной лампочки, так как сгоревшая лампочка разрывает общую цепь. Чтобы выяснить, какая именно лампочка сгорела, нужно проверять все подряд. Далее, заменить неисправную лампу, гирлянда будет функционировать.

При применении параллельной схемы соединения гирлянда будет продолжать работать, даже если одна или несколько ламп сгорели, так как цепь не разорвана полностью, а только один небольшой параллельный участок. Для восстановления такой гирлянды достаточно увидеть, какие лампы не горят, и заменить их.

Последовательное и параллельное соединение для конденсаторов

При последовательной схеме возникает такая картина: заряды от положительного полюса источника питания идут только на наружные пластины крайних конденсаторов.

Конденсаторы, находящиеся между ними, передают заряд по цепи. Этим объясняется появление на всех пластинах равных зарядов с разными знаками.

Исходя из этого, заряд любого конденсатора, соединенного по последовательной схеме, можно выразить такой формулой:

qобщ= q1 = q2 = q3

Для определения напряжения на любом конденсаторе, необходима формула:

U= q/С

Где С — емкость. Суммарное напряжение выражается таким же законом, который подходит для сопротивлений. Поэтому получаем формулу емкости:

С= q/(U1 + U2 + U3)

Чтобы сделать эту формулу проще, можно перевернуть дроби и заменить отношение разности потенциалов к заряду емкости. В результате получаем:

1/С= 1/С1 + 1/С2 + 1/C3

Немного иначе рассчитывается параллельное соединение конденсаторов.

Общий заряд вычисляется как сумма всех зарядов, накопившихся на пластинах всех конденсаторов. А величина напряжения также вычисляется по общим законам. В связи с этим формула суммарной емкости при параллельной схеме соединения выглядит так:

С= (q1 + q2 + q3)/U

Это значение рассчитывается как сумма каждого прибора в схеме:

С=С1 + С2 + С3

Смешанное соединение проводников

В электрической схеме участки цепи могут иметь и последовательное и параллельное соединение, переплетающихся между собой. Но все законы, рассмотренные выше для отдельных видов соединений, справедливы по-прежнему, и используются по этапам.

Сначала нужно мысленно разложить схему на отдельные части. Для лучшего представления ее рисуют на бумаге. Рассмотрим наш пример по изображенной выше схеме.

Удобнее всего ее изобразить, начиная с точек Б и В. Они расставляются на некотором расстоянии между собой и от края листа бумаги. С левой стороны к точке Б подключается один провод, а справа отходят два провода. Точка В наоборот, слева имеет две ветки, а после точки отходит один провод.

Обратите внимание

Далее нужно изобразить пространство между точками. По верхнему проводнику расположены 3 сопротивления с условными значениями 2, 3, 4. Снизу будет идти ток с индексом 5. Первые 3 сопротивления включены в схему последовательно, а пятый резистор подключен параллельно.

Остальные два сопротивления (первый и шестой) подключены последовательно с рассматриваемым нами участком Б-В. Поэтому схему дополняем 2-мя прямоугольниками по сторонам от выбранных точек.

Теперь используем формулу расчета сопротивления:

  • Первая формула для последовательного вида соединения.
  • Далее, для параллельной схемы.
  • И окончательно для последовательной схемы.

Аналогичным образом можно разложить на отдельные схемы любую сложную схему, включая соединения не только проводников в виде сопротивлений, но и конденсаторов.

Чтобы научиться владеть приемами расчета по разным видам схем, необходимо потренироваться на практике, выполнив несколько заданий.

Похожие темы:

Источник: https://electrosam.ru/glavnaja/jelektrotehnika/raschjoty/posledovatelnoe-i-parallelnoe-soedinenie/

Как соединить конденсаторы

Июль 23, 2014

12695 просмотров

В предыдущих статьях были рассмотрены вопросы работы и характеристики конденсаторов. Сейчас Я расскажу о всех методах соединения конденсаторов для подключения в схему. Сразу скажу, что в жизни практически везде, за исключением редких случаев используется только параллельная схема подключения.

Следует знать, что в цепи переменного тока конденсатор выступает еще как емкостное сопротивление. При чем с увеличением величины емкости конденсатора- уменьшается сопротивление в цепи переменного тока.

Параллельное соединение конденсаторов

При параллельной схеме подключения все обкладки конденсаторов соединяются в две группы, причем один вывод с каждого конденсатора соединяется в одну группу с другими, а второй — в другую.

Наглядный пример параллельного соединения и схема на картинке.
Все параллельно соединенные конденсаторы подключаются к одному источнику напряжения, поэтому существует на них две точки разности потенциалов или напряжения.

На всех выводах конденсаторов будет абсолютно одинаковое напряжение.

При  подключении параллельно все конденсаторы вместе, образуют принципиально одну емкость, величина которой будет равняться сумме всех емкостей подключенных в цепи конденсаторов.При параллельном подключении через каждый из конденсаторов потечет разный ток, который будет зависеть от величины емкости каждого из них. Чем выше емкость, тем больший ток потечет через неё.

Параллельное соединение очень часто встречается в жизни. С его помощью можно из группы конденсаторов собрать любую необходимую емкость.

Например, для запуска 3 фазного электродвигателя в однофазной сети 220 Вольт в результате расчетов Вы получили что необходима рабочая емкость 125 мкФ. Такой емкости конденсаторов Вы не найдете в продаже.

Для того, что бы получить необходимую емкость придется купить и соединить параллельно 3 конденсатора один на 100 мкФ, второй- на 20, и третий на 5 мкФ.

Соединение конденсаторов последовательно

При последовательном соединении конденсаторов каждая из обкладок соединяется только в одной точке с одной обкладкой другого кон­денсатора. Получается цепочка конденсаторов.

Крайние два вывода подключаются к источнику тока, в результате чего происходит перераспределение между ними электрических зарядов.

Заряды на всех промежуточных обкладках одинаковые величине с чередованием по знаку.

Через все соединенные конденсаторы последовательно протекает одинаковой величины ток, потому что у него нет другого пути прохождения.

Общая же емкость будет ограничиваться площадью обкладок самого маленького по величине, потому что как только зарядится полностью конденсатор с самой маленькой емкостью- вся цепочка перестанет пропускать ток и заряд остальных прервется.

Высчитывается же емкость по этой формуле:Но при последовательном соединении увеличивается расстояние (или изоляция) между обкладками до величины равной сумме расстояний между обкладками всех последовательно подключенных конденсаторов.

Например, если взять два конденсатора с рабочим напряжением 200 Вольт и соединить последовательно, то изоляция между их обкладками сможет выдержать 1000 Вольт при подключении в схему.

Из выше сказанного можно сделать вывод, что последовательно соединять необходимо:

  1. Для получения эквивалентного меньшего по емкости конденсатора.
  2. Если необходима емкость, работающая на более высоких напряжениях.
  3. Для создания емкостного делителя напряжения, который позволяет получить меньшей величины напряжение из более высокого.

Практически, для получения первого и второго достаточно просто купить один конденсатор с необходимой величиной емкости или рабочим напряжением. Поэтому данный метод соединения в жизни не встречается.

Смешанное соединение конденсаторов

Встречается смешанное соединение только на различных платах. Для него характерно наличие в одной цепи параллельного и последовательного соединения конденсаторов. При чем смешанное соединение может быть как последовательного, так параллельного характера.

В жизни подробные знания о смешанном соединении могут только пригодится радиолюбителям, поэтому не буду на этом подробно останавливаться.

Из следующей статьи Вы узнаете как правильно проверить и определить емкость конденсатора.

Источник: http://jelektro.ru/elektricheskie-terminy/soedinenie-kondensatorov.html

Последовательное и параллельное соединение конденсаторов

Для достижения нужной емкости или при напряжении, превышающем номинальное напряжение, конденсаторы, могут соединяться последовательно или параллельно. Любое же сложное соединение состоит из нескольких комбинаций последовательного и параллельного соединений.

Последовательное соединение конденсаторов

При последовательном соединении конденсаторов конденсаторы подключены таким образом, что  только внешние пластины первого и последнего конденсатора подключены к источнику тока.

Заряд одинаков на всех пластинах, но внешние заряжаются от источника, а внутренние образуются только за счет разделения зарядов ранее нейтрализовавших друг друга.

При этом заряд конденсаторов в батарее меньше, чем, если бы каждый конденсатор подключался бы отдельно. Следовательно, и общая емкость батареи конденсаторов меньше.

Напряжение на данном участке цепи соотносятся следующим образом:

Зная, что напряжение конденсатора можно представить через заряд и емкость, запишем:

Сократив выражение на Q, получим знакомую формулу:

Откуда эквивалентная емкость батареи конденсаторов соединенных последовательно:

Параллельное соединение конденсаторов

При параллельном соединении конденсаторов напряжение на обкладках одинаковое, а заряды разные.

Величина общего заряда полученного конденсаторами, равна сумме зарядов всех параллельно подключенных конденсаторов. В случае батареи из двух конденсаторов:

Так как заряд конденсатора

А напряжения на каждом из конденсаторов равны, получаем следующее выражение для эквивалентной емкости двух параллельно соединенных конденсаторов

Пример 1

Важно

Какова результирующая емкость 4 конденсаторов включенных последовательно и параллельно, если известно что С1 = 10 мкФ, C2 = 2 мкФ, C3 = 5 мкФ, а C4 = 1 мкФ?

При последовательном соединении общая емкость равна:

При параллельном соединении общая емкость равна:

Пример 2

Определить результирующую емкость группы конденсаторов подключенных последовательно-параллельно, если известно, что С1 = 7 мкФ, С2 = 2 мкФ, С3 = 1 мкФ.

Сначала найдем общую емкость параллельного участка цепи:

Затем найдем общую емкость для всей цепи:

По сути, расчет общей емкости конденсаторов схож с расчетом общего сопротивления цепи в случае с последовательным или параллельным соединением, но при этом, зеркально противоположен.

Советуем прочесть – Заряд и разряд конденсатора

1 1 1 1 1 1 1 1 1 1 0.00 (0 Голоса)

Источник: https://electroandi.ru/elektronika/posledovatelnoe-i-parallelnoe-soedinenie-kondensatorov.html

Соединение конденсаторов – Основы электроники

В электрических цепях применяются различные способы соединения конденсаторов. Соединение конденсаторов может производиться: последовательно, параллельно и последовательно-параллельно (последнее иногда называют смешанное соединение конденсаторов). Существующие виды соединения конденсаторов показаны на рисунке 1.

Рисунок 1. Способы соединения конденсаторов.

Параллельное соединение конденсаторов

Если группа конденсаторов включена в цепь таким обра­зом, что к точкам включения непосредственно присоединены пластины всех конденсаторов, то такое соединение называется параллельным соединением конденсаторов (рисунок 2. ).

Рисунок 2. Параллельное соединение конденсаторов.

При заряде группы конденсаторов, соединенных параллель­но, между пластинами всех конденсаторов будет одна и та же разность потенциалов, так как все они заряжаются от одного и того же источника тока.

Общее же количе­ство электричества на всех конденсаторах будет равно сумме количеств электричества, помещающихся на каждом из кон­денсаторов, так как заряд каждого их конденсаторов проис­ходит независимо от заряда других конденсаторов данной группы.

Исходя из этого, всю систему параллельно соединен­ных конденсаторов можно рассматривать как один эквива­лентный (равноценный) конденсатор. Тогда общая емкость конденсаторов при параллельном соединении равна сумме емкостей всех соединенных конденсаторов.

Обозначим суммарную емкость соединенных в батарею конденсаторов бук­вой Собщ, емкость первого конденсатора С1 емкость второго С2 и емкость третьего С3. Тогда для параллельного соединения конденсаторов будет справедлива следующая формула:

Последний знак + и многоточие указывают на то, что этой формулой можно пользоваться при четырех, пяти и во­обще при любом числе конденсаторов.

Последовательное соединение конденсаторов

Если же соединение конденсаторов в батарею производится в виде цепочки и к точкам включения в цепь непосредственно присоединены пластины только первого и последнего конденсаторов, то такое соединение конденсаторов называется последо­вательным (рисунок 3).

Рисунок 2. Последовательное соединение конденсаторов.

При последовательном соединении все конденса­торы заряжаются одинаковым количеством электричества, так как непосредственно от источника тока заряжаются только крайние пластины (1 и 6), а остальные пластины (2, 3, 4 и 5) заря­жаются через влияние. При этом заряд пла­стины 2 будет равен по величине и противо­положен по знаку за­ряду пластины 1, заряд пластины 3 будет равен по величине и противоположен по знаку заряду пла­стины 2 и т. д.

Напряжения на различных конденсаторах будут, вообще говоря, различными, так как для заряда одним и тем же количеством электричества конденсаторов различной емкости всегда требуются различные напряжения. Чем меньше емкость конденсатора, тем большее напряжение необходимо для того, чтобы зарядить этот конденсатор требуемым количеством электричества, и наоборот.

Таким образом, при заряде группы конденсаторов, соединенных последовательно, на конденсаторах малой емкости напряжения будут больше, а на конденсаторах большой емкости — меньше.

Аналогично предыдущему случаю можно рассматривать всю группу конденсаторов, соединенных последовательно, как один эквивалентный конденсатор, между пластинами которого существует напряжение, равное сумме напряжений на всех конденсаторах группы, а заряд которого равен заряду любого из конденсаторов группы.

Совет

Возьмем самый маленький конденсатор в группе. На нем должно быть самое большое напряжение. Но напряжение на этом конденсаторе составляет только часть общего напряже­ния, существующего на всей группе конденсаторов.

Напря­жение на всей группе больше напряжения на конденсаторе, имеющем самую малую емкость.

А отсюда непосредственно следует, что общая емкость группы конденсаторов, соединен­ных последовательно, меньше емкости самого малого конден­сатора в группе.

Для вычисления общей емкости при последовательном со­единении конденсаторов удобнее всего пользоваться следую­щей формулой:

Для частного случая двух последовательно соединенных конденсаторов формула для вычисления их общей емкости будет иметь вид:

Последовательно-параллельное (смешанное) соединение конденсаторов

Последовательно-параллельным соединением конденсаторов называется цепь имеющая в своем составе участки, как с параллельным, так и с последовательным соединением конденсаторов.

На рисунке 4 приведен пример участка цепи со смешанным соединением конденсаторов.

Рисунок 4. Последовательно-параллельное соединение конденсаторов.

При расчете общей емкости такого участка цепи с последовательно-параллельным соединением конденсаторов этот участок разбивают на простейшие участки, состоящие только из групп с последовательным или параллельным соединением конденсаторов. Дальше алгоритм расчета имеет вид:

1. Определяют эквивалентную емкость участков с последовательным соединением конденсаторов.

2. Если эти участки содержат последовательно соединенные конденсаторы, то сначала вычисляют их емкость.

Обратите внимание

3. После расчета эквивалентных емкостей конденсаторов перерисовывают схему. Обычно получается цепь из последовательно соединенных эквивалентных конденсаторов.

4. Рассчитывают емкость полученной схемы.

Один из примеров расчета емкости при смешанном соединении конденсаторов приведен на рисунке 5.

Рисунок 5. Пример расчета последовательно-параллельного соединения конденсаторов.

Подробнее о расчетах соединения конденсаторов можно узнать в мультимедийном учебнике по основам электротехники и электроники:

ПОНРАВИЛАСЬ СТАТЬЯ? ПОДЕЛИСЬ С ДРУЗЬЯМИ В СОЦИАЛЬНЫХ СЕТЯХ!

Источник: http://www.sxemotehnika.ru/soedinenie-kondensatorov.html

Секреты эксплуатации аккумуляторов при параллельном и последовательном соединении © Солнечные. RU

Если необходимо получить напряжение блока аккумуляторов 24 Вольта, применяется последовательное соединение. Для последовательного соединения обязательно нужно использовать аккумуляторные батареи одинаковой ёмкости, одинаковой модели и желательно одной даты выпуска (с одинаковым датакодом).

При последовательном соединении необходимо раз в полгода проверять напряжение на каждой АКБ.

Если напряжения равны или отличаются менее чем на 0,1 Вольта, например 12,80 и 12,86 Вольта, то это значит, что аккумуляторы сбалансированы и можно продолжать их дальнейшую эксплуатацию.

Однако, даже в этом случае необходимо не реже одного раза в полгода проводить выравнивающий заряд для выравнивания напряжений на двухвольтовых банках аккумуляторов.

Со временем может произойти разбалансировка состояний заряда, т.е. появится значительная разница между напряжениями на каждой АКБ в последовательной цепи. При разбалансировке более 0,1 Вольта рекомендуется проводить балансировку, т. е. выравнивание уровня заряда. При разбалансировке более 0,2 Вольта — балансировка обязательна.

Проведение процедуры балансировки предотвратит перезаряд одного из аккумуляторов и недозаряд второго, что в итоге положительно скажется на их сроке службы.

Самый простой способ балансировки — проведение цикла выравнивающего заряда при повышенном напряжении заряда в течение 24 часов. Напряжение выравнивающего заряда для всех серий АКБ Delta составляет 2,4 Вольта на двухвольтовую банку или 14,4 Вольта для АКБ на 12 Вольт или 28,8 Вольт для АКБ на 24 Вольта. Напряжение выравнивающего заряда для других марок АКБ уточняйте у производителя.

Если выравнивающий заряд не помогает, то отбалансировать АКБ можно, например, при помощи зарядного устройства от сети 220 Вольт, проведя выравнивающий заряд обеих АКБ по отдельности.

Если при повторной проверке разбалансировка снова будет более 0,1 Вольта, то нужно повторить подзаряд только АКБ с меньшим напряжением.

Для автоматической балансировки существуют специальные устройства — балансиры.

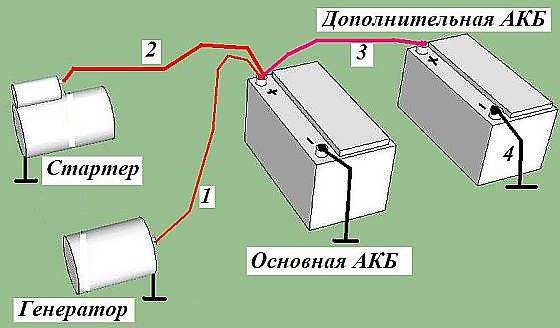

Если необходимо увеличить емкость аккумуляторов 12 Вольт, применяется параллельное соединение.

Важно

Для параллельного соединения рекомендуется использовать аккумуляторные батареи одинаковой ёмкости и одинаковой модели.

Однако, возможно использование и разных моделей и даже разных емкостей, но при этом зарядные токи будут распределяться неравномерно, что может привести к сокращению срока службы АКБ.

При параллельном соединении важно подключать нагрузку “по диагонали”, как это видно на рисунке выше. Такое подключение совместно с применением перемычек одинаковой длины позволит сбалансировать зарядные и разрядные токи каждого аккумулятора, что приведет к продлению срока службы АКБ.

Если нужно собрать батарею большой ёмкости на напряжение 24 Вольта, то применяется последовательно-параллельное соединение аккумуляторов. При этом нужно принять во внимание и рекомендации по последовательному соединению и по параллельному соединению АКБ.

Источник: https://www.solnechnye.ru/akkumulyatory/rekomendacii-po-ekspluatacii-akkumulyatorov-parallelno-posledovatelno.htm

Соединение конденсаторов: последовательное, параллельное и смешанное

В электротехнике существуют различные варианты подключения электрических элементов. В частности, существует последовательное, параллельное или смешанное соединение конденсаторов, в зависимости от потребностей схемы. Рассмотрим их.

Параллельное соединение

Параллельное соединение характеризуется тем, что все пластины электрических конденсаторов присоединяются к точкам включения и образовывают собой батареи. В таком случае, во время заряда конденсаторов каждый из них будет иметь различное число электрических зарядов при одинаковом количестве подводимой энергии

Схема параллельного крепления

Емкость при параллельной установке рассчитывается исходя из емкостей всех конденсаторов в схеме. При этом, количество электрической энергии, поступающей на все отдельные двухполюсные элементы цепи, можно будет рассчитать, суммировав сумму энергии, помещающейся в каждый конденсатор. Вся схема, подключенная таким образом, рассчитывается как один двухполюсник.

Cобщ = C1 + C2 + C3

Схема – напряжение на накопителях

В отличие от соединения звездой, на обкладки всех конденсаторов попадает одинаковое напряжение. Например, на схеме выше мы видим, что:

VAB = VC1 = VC2 = VC3 = 20 Вольт

Последовательное соединение

Здесь к точкам включения присоединяются контакты только первого и последнего конденсатора.

Схема – схема последовательного соединения

Главной особенностью работы схемы является то, что электрическая энергия будет проходить только по одному направлению, значит, что в каждом из конденсаторов ток будет одинаковым.

В такой цепи для каждого накопителя, независимо от его емкости, будет обеспечиваться равное накопление проходящей энергии.

Нужно понимать, что каждый из них последовательно соприкасается со следующим и предыдущим, а значит, емкость при последовательном типе может воспроизводиться энергией соседнего накопителя.

Формула, которая отражает зависимость тока от соединения конденсаторов, имеет такой вид:

i = ic1 = ic2 = ic3 = ic4, то есть токи проходящие через каждый конденсатор равны между собой.

Следовательно, одинаковой будет не только сила тока, но и электрический заряд. По формуле это определяется как:

Qобщ= Q1 = Q2 = Q3

А так определяется общая суммарная емкость конденсаторов при последовательном соединении:

1/Cобщ = 1/C1 + 1/C2 + 1/C3

Видео: как соединять конденсаторы параллельным и последовательным методом

Смешанное подключение

Но, стоит учитывать, что для соединения различных конденсаторов необходимо учитывать напряжение сети. Для каждого полупроводника этот показатель будет отличаться в зависимости от емкости элемента.

Отсюда следует, что отдельные группы полупроводниковых двухполюсников малой емкости будут при зарядке становиться больше, и наоборот, электроемкость большого размера будет нуждаться в меньшем заряде.

Схема: смешанное соединение конденсаторов

Существует также смешанное соединение двух и более конденсаторов.

Здесь электрическая энергия распределяется одновременно при помощи параллельного и последовательного подключения электролитических элементов в цепь. Эта схема имеет несколько участков с различным подключением конденсирующих двухполюсников.

Совет

Иными словами, на одном цепь параллельно включена, на другом – последовательно. Такая электрическая схема имеет ряд достоинств сравнительно с традиционными:

  1. Можно использовать для любых целей: подключения электродвигателя, станочного оборудования, радиотехнических приборов;
  2. Простой расчет. Для монтажа вся схема разбивается на отдельные участки цепи, которые рассчитываются по отдельности;
  3. Свойства компонентов не изменяются независимо от изменений электромагнитного поля, силы тока. Это очень важно при работе с разноименными двухполюсниками. Ёмкость постоянна при постоянном напряжении, но, при этом, потенциал пропорционален заряду;
  4. Если требуется собрать несколько неполярных полупроводниковых двухполюсников из полярных, то нужно взять несколько однополюсных двухполюсника и соединить их встречно-параллельным способом (в треугольник). Минус к минусу, а плюс к плюсу. Таким образом, за счет увеличения емкости изменяется принцип работы двухполюсного полупроводника.

Источник: https://www.asutpp.ru/soedinenie-kondensatorov.html

Последовательная и параллельная конфигурация соединения аккумулятров

Категория: Поддержка по аккумуляторным батареямОпубликовано 10.04.

2016 14:30Автор: Abramova Olesya

Электрические батареи могут достигать необходимого рабочего напряжения путем последовательного подсоединения нескольких элементов – каждый элемент добавляет свой показатель напряжения к общему напряжению всей системы.

Параллельное же соединение обеспечит более высокий показатель емкости и силы тока – суммарная емкость такой системы будет равна сумме емкостей всех подключенных элементов, сила тока также будет равняться сумме значений всех элементов.

Некоторые системы могут состоять из нескольких параллельных или последовательных соединений.

Аккумуляторы для портативных компьютеров обычно состоят из четырех 3,6 В литий-ионных элементов, соединенных последовательно для обеспечения напряжения 14,4 В и двух соединенных параллельно для увеличения емкости от 2400 мАч до 4800 мАч.

Такая конфигурация называется 4S2P, что соответственно и расшифровывается как 4 Serial 2 Parallel (что в переводе с английского – 4 последовательных и 2 параллельных соединения). Между такими элементами в аккумуляторе обязательно присутствует изоляционный материал, во избежание короткого замыкания.

Элементы большинства электрохимических систем способны к последовательному и параллельному соединению.

Важно использовать элементы одного типа, с одинаковым напряжением и емкостью, и никогда не формировать соединение из элементов разных марок и размеров, так как более слабый элемент вызовет дисбаланс всей системы.

Это особенно важно при последовательном соединении, так как вся система будет зависеть от самого слабого элемента. В этом случае уместна аналогия с цепью, где слабое звено нивелирует прочность всей цепи (рисунок 1).

Рисунок 1: Сравнение последовательного соединения электрических батарей с цепью. Каждое звено этой цепи можно сравнить с электрохимическим элементом питания в последовательно соединенной системе, слабость звена или элемента приведет к коллапсу всей системы.

Слабый элемент может выявиться не сразу, при щадящих режимах работы нагрузка на него не велика, однако при возрастании нагрузки он исчерпывает свой ресурс очень быстро.

Обратите внимание

При зарядке такой элемент полностью заряжается быстрее других, следовательно, остальное время на него действует излишняя зарядка, что приводит к вредному перезаряду. При разряде же он выходит из строя первым, заставляя остальные элементы питать нагрузку, уже превышающую номинал всей системы.

Элементы в аккумуляторных системах обязательно должны иметь одинаковые характеристики, особенно в условиях высоких нагрузок.

Система из одного электрохимического элемента питания является простейшим примером электрической батареи. Такая система не требует предварительного согласования, а защитная схема, в случае если это литий-ионная технология, крайне проста.

Типичными примерами таких систем являются 3,60 В литий-ионные аккумуляторы для мобильных телефонов и планшетов. Другим примером использования одноэлементных батарей являются настенные часы, где чаще всего используется 1,5 В щелочная батарейка.

Номинальное напряжение элемента на основе никеля составляет 1,2 В, щелочной — 1,5 В, серебряно-оксидной — 1,6 В, а свинцово-кислотной — 2,0 В. Первичные литиевые элементы обеспечивают напряжение в диапазоне от 3,0 до 3,9 В, в их числе литий-ионные — 3,6 В, литий-фосфатные — 3,2 В, литий-титанатные — 2,4 В.

Литий-марганцевая и другие электрохимические системы на основе лития часто могут обеспечить напряжение элемента на уровне 3,7 В и выше.

Это связано не столько с электрохимическими аспектами, сколько является следствием оптимизации под более высокий показатель количества ватт-часов путем уменьшения внутреннего сопротивления элемента.

Но в основном, элементы этой электрохимической системы производятся со стандартным показателем напряжения в 3,6 В.

Портативное оборудование, требующее высоких значений напряжения, использует в качестве источника питания два или больше электрических элемента, соединенных последовательно. На рисунке 2 показан батарейный блок из четырех 1,2 В никелевых элементов, соединенных последовательно.

Такой блок создан для получения напряжения 4,8 В и известен как 4S. Для сравнения, свинцово-кислотный аккумулятор с шестью 2 В элементами (“банками”) будет генерировать 12 В, а четыре 3,6 В литий-ионных элемента дадут 14,4 В.

(BU-303: Номинальное напряжение аккумулятора)

Рисунок 2: Последовательное соединение четырех элементов (4S). Последовательное присоединение элемента увеличит напряжение, сила тока останется неизменной.

Если вам нужно особое значение напряжения, например, 9,5 вольт, последовательно подключите пять свинцово-кислотных, восемь никель-металл-гидридных или никель-кадмиевых, или три литий-ионных элемента.

Конечное напряжение батарейного блока может быть немного большим, чем номинальное устройства, приложение 12 В вместо 9,5 В позволит его эксплуатировать.

Важно

Большинство устройств, рассчитанных на питание электрическими батареями, могут выдерживать некоторое превышение номинального напряжения, но не следует этим злоупотреблять, слишком большое превышение напряжения может повредить устройство.

Использование электрической батареи с высоким напряжением позволяет уменьшить потери и увеличить КПД. Беспроводные инструменты работают на 12 В и 18 В аккумуляторах, более высококлассные используют даже 24 В и 36 В. Большинство электровелосипедов комплектуются 36 В литий-ионным аккумулятором, некоторые даже идут с 48 В.

Существуют инициативы в автомобильной промышленности по поводу увеличения напряжения стартерного аккумулятора с 12 В (14В) до 36 В (42 В), путем размещения в аккумуляторе 18 свинцово-кислотных элементов (“банок”).

Но этой инициативе препятствует необходимость изменения свойств электрических компонентов в автомобиле и повышенный риск возникновения искр в механических переключателях.

Некоторые гибридные автомобили работают на 48 В литий-ионном аккумуляторе и в дополнение к этому используют преобразователь напряжения для получения стандартных 12 вольт для электрической системы автомобиля.

Также возможен вариант с отдельной установкой стандартного стартерного аккумулятора для запуска двигателя внутреннего сгорания. Первые гибридные автомобили использовали 148 В аккумуляторы, электромобили имеют аккумуляторную систему напряжением 450-500 В.

Такая система состоит из более чем 100 литий-ионных элементов, соединенных последовательно.

Аккумуляторные системы высокого напряжения требуют тщательного согласования элементов, особенно при подключении к сильной нагрузке или при работе в низкотемпературных условиях.

Совет

Так как в таких последовательно соединенных системах выход из строя всего лишь одного элемента приводит к коллапсу всей системы, существуют специальная система защиты, которая выявляет неисправный элемент и позволяет “обходить” его.

Такой метод конечно же уменьшает общее напряжение системы, но как временное решение весьма практичен, и главное позволяет всей системе сохранить работоспособность.

Согласование элементов становится проблемой при необходимости замены неисправного элемента в устаревшей аккумуляторной системе.

Более современные элементы, как правило, имеют более высокую емкость, в результате чего в такой системе может возникнуть дисбаланс.

Сварная конструкция аккумуляторной системы также усложняет ремонт, и в связи с этим чаще всего вся аккумуляторная система меняется полностью.

В электромобилях, где цена аккумуляторной системы составляет весомую часть от стоимости всего транспортного средства, полная замена этой системы видится абсурдной. Поэтому производители делят аккумуляторную систему на модули, каждый из которых состоит из определенного числа элементов.

И если такой элемент выйдет из строя, замена будет необходима не всей системе, а определенному модулю. Возникновение трудностей возможно в случае, если доступны только новые модули, укомплектованные более современными элементами.

(Смотрите: Как восстановить аккумуляторную систему).

На рисунке 3 показан батарейный блок, в котором элемент-3 производит только 0,6 В вместо 1,20 В. С пониженным общим напряжением этот батарейный блок разрядится раньше обычного. Напряжение будет проседать, и в конце концов питаемое устройство отключится.

Рисунок 3: Последовательное соединение с неисправным элементом. Неисправный элемент-3 понижает общее напряжение и приводит к преждевременному прекращению работы подключенного устройства.

Обратите внимание

Аккумуляторные системы в беспилотных летательных аппаратах или других устройствах, требующих высокие токи нагрузки, часто демонстрируют неожиданное падение напряжения, если один элемент в системе является слабым.

Пиковые нагрузки увеличивают стресс на аккумуляторную систему, вызывая коллапс еще быстрее.

Измерение напряжения сразу после зарядки не поможет для идентификации слабого элемента – его напряжение без нагрузки будет относительно нормальным; для решения этой проблемы существуют специальные анализаторы электрических батарей.

Если для устройства требуется высокое значение силы тока и удовлетворить это требование одним элементом невозможно, следует использовать параллельное соединение элементов.

Большинство электрохимических систем позволяют использование параллельной конфигурации подсоединения, но с некоторыми побочными эффектами. На рисунке 4 показаны четыре параллельно соединенных элемента, такая конфигурация еще называется 4P (4 Parallel).

Напряжение этой системы остается 1,20 В, но сила тока и емкость увеличены в четыре раза.

Рисунок 4: Параллельное соединение четырех электрических элементов. Благодаря параллельной конфигурации подсоединения сила тока и емкость увеличиваются, напряжение же остается неизменным.

Выход из строя единичного элемента при параллельном соединении не столь критично, как при последовательном. Такая проблема конечно уменьшит нагрузочные характеристики всей системы, но хотя бы не выведет ее из строя.

Можно провести аналогию с цилиндрами двигателя внутреннего сгорания – автомобиль сможет ехать и на трех цилиндрах, даже если у него их всего четыре.

С другой стороны, при наличии неисправного элемента в параллельных системах существует больший риск возникновения короткого замыкания, так как такой элемент как бы высасывает энергию из других, в результате чего возрастает риск возгорания. Большинство таких коротких замыканий довольно умеренны и проявляются в виде повышенного саморазряда.

Причиной короткого замыкания может быть поляризация или возникновение дендритов в элементе. Большие аккумуляторные системы часто снабжены предохранителем, который отключает неисправный элемент из параллельной цепи, если он был закорочен. На рисунке 5 показана параллельная конфигурация с одним неисправным элементом.

Рисунок 5: Параллельное соединение с одним неисправным элементом. Слабый элемент не повлияет на напряжение всей системы, но уменьшит общее время работы за счет уменьшения емкости системы. Закороченный элемент может вызвать перегрев и стать причиной возникновения пожара.

Последовательно-параллельная конфигурация подсоединения элементов, показанная на рисунке 6, предоставляет большую гибкость конструкции, с ее помощью можно создать систему с желаемыми значениями напряжения и тока, используя стандартные элементы.

Суммарная мощность будет произведением значений напряжения и силы тока, например, четыре 1,2 В элемента емкостью 1000 мАч производят 4,8 Вт мощности. Четыре элемента типоразмера 18650 емкостью 3000 мАч каждый могут быть соединены последовательно-параллельно для достижения 7,2 В и 12 Вт.

Использование тонких элементов позволит сконструировать гибкую аккумуляторную систему, но ей будет необходима система защиты.

Рисунок 6: Последовательно-параллельное соединение четырех элементов (2S2P). Такая конфигурация обеспечивает максимальную гибкость конструкции. Параллельные элементы помогают в управлении напряжением.

Важно

Литий-ионные элементы отлично подходят для последовательно-параллельных конфигураций, но необходим мониторинг каждого элемента – для соответствия значений напряжения и силы тока.

Такой мониторинг реализуется аппаратно – путем создания электронного устройства, стандартный образец которого может контролировать систему из 13 литий-ионных элементов.

Для больших аккумуляторных систем создаются специальные схемы, например, как в электромобиле Tesla, где аккумуляторная система состоит из 7000 элементов типоразмера 18650, суммарная мощность которых достигает 90 кВт/ч.

  • Держите контакты элементов в чистоте. Конфигурация с четырьмя элементами имеет восемь контактов и каждый добавляет сопротивление.

  • Никогда не смешивайте разнотипные элементы, если вышел из строя один, и ему нет аналогичной замены, то необходимо заменить все. Общая производительность настолько хороша, насколько этому соответствует самый слабый элемент.

  • Соблюдайте полярность. Неправильно размещенный элемент уменьшает общее напряжение системы.

  • Для предотвращения утечки электролита и коррозии, извлекайте элементы из устройства, когда оно не используется. Особенно это касается угольно-цинковых элементов.

  • Не храните электрические батареи в металлических коробках. Элементы следует по отдельности помещать в полиэтиленовые пакеты, во избежание короткого замыкания. Не стоит носить батареи в карманах.

  • Держите батареи подальше от детей. Помимо риска попадания в дыхательные пути, что может вызвать удушение, ток электрохимической батареи при попадании в желудочно-кишечный тракт может вызвать язву, а при разрыве оболочки – отравление. (Смотрите: Влияние электрохимических батарей на здоровье человека).

  • Не заряжайте первичные (неперезаряжаемые) электрические батареи, так как накопление водорода может привести к взрыву. Экспериментировать с зарядкой можно лишь контролируя этот процесс.

  • Соблюдайте полярность при зарядке вторичных элементов. Несоблюдение может привести к короткому замыканию.

  • Извлекайте полностью заряженные элементы из зарядного устройства. Обычное зарядное устройство не имеет встроенной системы индикации заряда, следовательно, аккумулятор может перегреться.

  • Производите зарядку при комнатной температуре.

Последнее обновление 2016-02-29

Источник: https://best-energy.com.ua/support/battery/bu-302

Параллельное соединение емкостей — советы электрика

Параллельное соединение емкостей

Отдельные конденсаторы могут быть соединены друг с другом различным образом. При этом во всех случаях можно найти емкость некоторого равнозначного конденсатора, который может заменить ряд соединенных между собой конденсаторов.

Для равнозначного конденсатора выполняется условие: если подводимое к обкладкам равнозначного конденсатора напряжение равно напряжению, подводимому к крайним зажимам группы конденсаторов, то равнозначный конденсатор накопит такой же заряд, как и группа конденсаторов.

Параллельное соединение конденсаторов

На рис. 1 изображено параллельное соединение нескольких конденсаторов. В этом случае напряжения, подводимые к отдельным конденсаторам, одинаковы: U1 = U2 = U3 = U. Заряды на обкладках отдельных конденсаторов: Q1 = C1U. Q 2 = C 2 U. Q 3 = C 3 U. а заряд, полученный от источника Q = Q1 + Q2 + Q3.

Рис. 1. Схема параллельного соединения конденсаторов

Общая емкость равнозначного (эквивалентного) конденсатора:

C = Q / U = (Q1 + Q2 + Q3) / U = C1 + C2 + C3.

т. е. при параллельном соединении конденсаторов общая емкость равна сумме емкостей отдельных конденсаторов.

Рис. 2. Способы соединения конденсаторов

Последовательное соединение конденсаторов

Обратите внимание

При последовательном соединении конденсаторов (рис. 3) на обкладках отдельных конденсаторов электрические заряды по величине равны: Q1 = Q2 = Q3 = Q

Действительно, от источника питания заряды поступают лишь на внешние обкладки цепи конденсаторов, а на соединенных между собой внутренних обкладках смежных конденсаторов происходит лишь перенос такого же по величине заряда с одной обкладки на другую (наблюдается электростатическая индукция), поэтому и на них по- являются равные и разноименые электрические заряды.

Рис. 3. Схема последовательного соединения конденсаторов

Напряжения между обкладками отдельных конденсаторов при их последовательном соединении зависят от емкостей отдельных конденсаторов: U1 = Q/C1. U1 = Q/C 2, U1 = Q/C 3, а общее напряжение U = U1 + U2 + U3

Общая емкость равнозначного (эквивалентного) конденсатора C = Q / U = Q / ( U1 + U2 + U3 ), т. е. при последовательном соединении конденсаторов величина, обратная общей емкости, равна сумме обратных величин емкостей отдельных конденсаторов.

Формулы эквивалентных емкостей аналогичны формулам эквивалентных проводимостей.

Пример 1. Три конденсатора, емкости которых C1 = 20 мкф, С2 = 25 мкф и С3 = 30 мкф, соединяются последовательно, необходимо определить общую емкость.

Общая емкость определяется из выражения 1/С = 1/С1 + 1/С2 + 1/С3 = 1/20 + 1/25 + 1/30 = 37/300, откуда С ≈ 8,11 мкф.

Пример 2. 100 конденсаторов емкостью каждый 2 мкф соединены параллельно. Определить общую емкость. Общая емкость С = 100 Ск = 200 мкф.

Статьи и схемы

Полезное для электрика

Схемы соединения конденсаторов: параллельное, последовательное

Конденсаторы, как и резисторы, можно соединять последовательно и параллельно. Рассмотрим соединение конденсаторов: для чего применяются каждая из схем, и их итоговые характеристики.

Параллельное соединение конденсаторов

Параллельное соединение конденсаторов

Эта схема – самая распространенная. В ней обкладки конденсаторов соединяются между собой, образуя эквивалентную емкость, равную сумме соединяемых емкостей.

При параллельном соединении электролитических конденсаторов необходимо, чтобы между собой соединялись выводы одной полярности.

Особенность такого соединения – одинаковое напряжение на всех соединяемых конденсаторах. Номинальное напряжение группы параллельно соединенных конденсаторов равно рабочему напряжению конденсатора группы, у которого оно минимально.

Важно

Токи через конденсаторы группы протекают разные: через конденсатор с большей емкостью потечет больший ток.

На практике параллельное соединение применяется для получения емкости нужной величины, когда она выходит за границы диапазона, выпускаемого промышленностью, или не укладываются в стандартный ряд емкостей. В системах регулирования коэффициента мощности (cos ϕ) изменение емкости происходит за счет автоматического подключения или отключения конденсаторов в параллель.

Последовательное соединение конденсаторов

Последовательное соединение конденсаторов

При последовательном соединении обкладки конденсатором соединяются друг к другу, образуя цепочку. Крайние обкладки подключаются к источнику, а ток по всем конденсаторам группы потечет одинаковый.

Эквивалентная емкость последовательно соединенных конденсаторов ограничена самой маленькой емкостью в группе. Объясняется это тем, что как только она полностью зарядится, ток прекратится. Подсчитать общую емкость двух последовательно соединенных конденсаторов можно по формуле

Но применение последовательного соединения для получения нестандартных номиналов емкостей не так распространено, как параллельного.

При последовательном соединении напряжение источника питания распределяется между конденсаторами группы. Это позволяет получить батарею конденсаторов, рассчитанную на большее напряжение. чем номинальное напряжение входящих в нее компонентов. Так из дешевых и небольших по размерам конденсаторов изготавливаются блоки, выдерживающие высокие напряжения.

Еще одна область применения последовательного соединения конденсаторов связана с перераспределением напряжений между ними. Если емкости одинаковы, напряжение делится пополам, если нет – на конденсаторе большей емкости напряжение получается большим. Устройство, работающее на этом принципе, называют емкостным делителем напряжения .

Смешанное соединение конденсаторов

Пример смешанного соединения конденсаторов

Такие схемы существуют, но в устройствах специального назначения, требующие высокой точности получения величины емкости, а также для их точной настройки.

Оцените качество статьи. Нам важно ваше мнение:

Соединение конденсаторов

Как правильно соединять конденсаторы?

У многих начинающих любителей электроники в процессе сборки самодельного устройства возникает вопрос: “Как правильно соединять конденсаторы?”

Казалось бы, зачем это надо, ведь если на принципиальной схеме указано, что в данном месте схемы должен быть установлен конденсатор на 47 микрофарад, значит, берём и ставим. Но, согласитесь, что в мастерской даже заядлого электронщика может не оказаться конденсатора с необходимым номиналом!

Похожая ситуация может возникнуть и при ремонте какого-либо прибора. Например, необходим электролитический конденсатор ёмкостью 1000 микрофарад, а под рукой лишь два-три на 470 микрофарад. Ставить 470 микрофарад, вместо положенных 1000? Нет, это допустимо не всегда. Так как же быть? Ехать на радиорынок за несколько десятков километров и покупать недостающую деталь?

Как выйти из сложившейся ситуации? Можно соединить несколько конденсаторов и в результате получить необходимую нам ёмкость. В электронике существует два способа соединения конденсаторов: параллельное и последовательное .

В реальности это выглядит так:

Принципиальная схема параллельного соединения

Принципиальная схема последовательного соединения

Также можно комбинировать параллельное и последовательное соединение. Но на практике вам вряд ли это пригодиться.

Как рассчитать общую ёмкость соединённых конденсаторов?

Помогут нам в этом несколько простых формул. Не сомневайтесь, если вы будете заниматься электроникой, то эти простые формулы рано или поздно вас выручат.

Общая ёмкость параллельно соединённых конденсаторов:

С1 – ёмкость первого;

С2 – ёмкость второго;

С3 – ёмкость третьего;

СN – ёмкость N -ого конденсатора;

Cобщ – суммарная ёмкость составного конденсатора.

Как видим, при параллельном соединении ёмкости нужно всего-навсего сложить!

Внимание! Все расчёты необходимо производить в одних единицах. Если выполняем расчёты в микрофарадах, то нужно указывать ёмкость C1 . C2 в микрофарадах. Результат также получим в микрофарадах. Это правило стоит соблюдать, иначе ошибки не избежать!

Чтобы не допустить ошибку при переводе микрофарад в пикофарады, а нанофарад в микрофарады, необходимо знать сокращённую запись численных величин. Также в этом вам поможет таблица. В ней указаны приставки, используемые для краткой записи и множители, с помощью которых можно производить пересчёт. Подробнее об этом читайте здесь .

Ёмкость двух последовательно соединённых конденсаторов можно рассчитать по другой формуле. Она будет чуть сложнее:

Внимание! Данная формула справедлива только для двух конденсаторов! Если их больше, то потребуется другая формула. Она более запутанная, да и на деле не всегда пригождается .

Или то же самое, но более понятно:

Совет

Если вы проведёте несколько расчётов, то увидите, что при последовательном соединении результирующая ёмкость будет всегда меньше наименьшей, включённой в данную цепочку. Что это значить? А это значит, что если соединить последовательно конденсаторы ёмкостью 5, 100 и 35 пикофарад, то общая ёмкость будет меньше 5.

В том случае, если для последовательного соединения применены конденсаторы одинаковой ёмкости, эта громоздкая формула волшебным образом упрощается и принимает вид:

Здесь, вместо буквы M ставиться количество конденсаторов, а C1 – его ёмкость.

Стоит также запомнить простое правило:

При последовательном соединении двух конденсаторов с одинаковой ёмкостью результирующая ёмкость будет в два раза меньше ёмкости каждого из них.

Таким образом, если вы последовательно соедините два конденсатора, ёмкость каждого из которых 10 нанофарад, то в результате она составит 5 нанофарад.

Не будем пускать слов по ветру, а проверим конденсатор. замерив ёмкость, и на практике подтвердим правильность показанных здесь формул.

Возьмём два плёночных конденсатора. Один на 15 нанофарад (0,015 мкф.),а другой на 10 нанофарад (0,01 мкф.) Соединим их последовательно. Теперь возьмём мультиметр Victor VC9805+ и замерим суммарную ёмкость двух конденсаторов. Вот что мы получим (см. фото).

Замер ёмкости при последовательном соединении

Ёмкость составного конденсатора составила 6 нанофарад (0,006 мкф.)

А теперь проделаем то же самое, но для параллельного соединения. Проверим результат с помощью того же тестера (см. фото).

Измерение ёмкости при параллельном соединении

Как видим, при параллельном соединении ёмкость двух конденсаторов сложилась и составляет 25 нанофарад (0,025 мкф.).

Что ещё необходимо знать, чтобы правильно соединять конденсаторы?

Во-первых, не стоит забывать, что есть ещё один немаловажный параметр, как номинальное напряжение.

При последовательном соединении конденсаторов напряжение между ними распределяется обратно пропорционально их ёмкостям. Поэтому, есть смысл при последовательном соединении применять конденсаторы с номинальным напряжением равным тому, которое имеет конденсатор, взамен которого мы ставим составной.

Если же используются конденсаторы с одинаковой ёмкостью, то напряжение между ними разделится поровну.

Для электролитических конденсаторов

При соединении электролитических конденсаторов (электролитов) строго соблюдайте полярность! При параллельном соединении всегда подключайте минусовой вывод одного конденсатора к минусовому выводу другого,а плюсовой вывод с плюсовым.

Параллельное соединение электролитов

Схема параллельного соединения

В последовательном соединении электролитов ситуация обратная. Необходимо подключать плюсовой вывод к минусовому. Получается что-то вроде последовательного соединения батареек .

Последовательное соединение электролитов

Схема последовательного соединения

Также не забывайте про номинальное напряжение. При параллельном соединении каждый из задействованных конденсаторов должен иметь то номинальное напряжение, как если бы мы ставили в схему один конденсатор.

Обратите внимание

То есть если в схему нужно установить конденсатор с номинальным напряжением на 35 вольт и ёмкостью, например, 200 микрофарад, то взамен его можно параллельно соединить два конденсатора на 100 микрофарад и 35 вольт.

Если хоть один из них будет иметь меньшее номинальное напряжение (например, 25 вольт), то он вскоре выйдет из строя.

Желательно, чтобы для составного конденсатора подбирались конденсаторы одного типа (плёночные, керамические, слюдяные, металлобумажные). Лучше всего будет, если они взяты из одной партии, так как в таком случае разброс параметров у них будет небольшой.

Конечно, возможно и смешанное (комбинированное) соединение, но в практике оно не применяется (я не видел ). Расчёт ёмкости при смешанном соединении обычно достаётся тем, кто решает задачи по физике или сдаёт экзамены

Источник: http://electricremont.ru/parallelnoe-soedinenie-emkostej.html

Способы подключения конденсаторов в электрическую цепь

Схемы в электротехнике состоят из электрических элементов, в которых способы соединения конденсаторов могут быть разными. Надо понимать, как правильно подключить конденсатор. Отдельные участки цепи с подключенными конденсаторами можно заменить одним эквивалентным элементом.

Он заменит ряд конденсаторов, но должно выполняться обязательное условие: когда напряжение, подводимое к обкладкам эквивалентного конденсатора, равняется напряжению на входе и выходе группы заменяющихся конденсаторов, тогда заряд емкости будет такой же, как и на группе емкостей.

Для понимания вопроса, как подключить конденсатор в любой схеме, рассмотрим виды его включения.

Параллельное включение конденсаторов в цепь

Параллельное соединение конденсаторов — это когда все пластины подключаются к точкам включения цепи, образовывая батарею емкостей.

Параллельное соединение конденсаторов:

Параллельное соединение конденсаторов

Разность потенциалов на пластинах накопителей емкости будет одинаковая, так как они все заряжаются от одного источника тока. В этом случае каждый заряжающийся конденсатор имеет собственный заряд при одинаковой величине, подводимой к ним энергии.

Параллельные конденсаторы, общий параметр количества заряда полученной батареи накопителей, рассчитывается, как сумма всех зарядов, помещающихся на каждой емкости, потому что каждый заряд емкости не зависит от заряда другой емкости, входящей в группу конденсаторов, параллельно включенных в схему.

При параллельном соединении конденсаторов емкость равняется:

Формула и расшифровка

Из представленной формулы можно сделать вывод, что всю группу накопителей можно рассматривать как один равноценный им конденсатор.

Конденсаторы, соединенные параллельно, имеют напряжение:

Формула

Последовательное включение конденсаторов в цепь

Когда в схеме выполнено последовательное соединение конденсаторов, оно выглядит как цепочка емкостных накопителей, где пластина первого и последнего накопителя емкости (конденсатора) подключены к источнику тока.

Последовательное соединение конденсатора:

Формула

При последовательном соединении конденсаторов все устройства этого участка берут одинаковое количество электроэнергии, потому что в процессе участвует первая и последняя пластинка накопителей, а пластины 2, 3 и другие до N проходят зарядку посредством влияния.

По этой причине заряд пластины 2 накопителя емкости равняется по значению заряду 1 пластины, но имеет обратный знак. Заряд пластины накопителя 3 равняется значению заряда пластины 2, но так же с обратным знаком, все последующие накопители имеет аналогичную систему заряда.

Формула нахождения заряда на конденсаторе, схема подключения конденсатора:

Последовательное соединение конденсаторов

Когда выполняется последовательное соединение конденсаторов, напряжение на каждом накопители емкости будет различное, так как в зарядке одинаковым количеством электрической энергии участвуют разные емкости.

Зависимость емкости от напряжения такова: чем она меньше, тем большее напряжение необходимо подать на пластины накопителя для его зарядки. И обратная величина: чем выше емкость накопителя, тем меньше требуется напряжения для его зарядки.

Можно сделать вывод, что емкость последовательно соединенных накопителей имеет значение для величины напряжения на пластинах — чем она меньше, тем больше напряжения требуется, а также накопители большой емкости требуют меньшего напряжения.

Основное отличие схемы последовательного соединения накопителей емкости в том, что электроэнергия протекает только в одном направлении, а это означает, что в каждом накопителе емкости составленной батареи ток будет одинаковым. В этом виде соединений конденсаторов обеспечивается равномерное накопление энергии независимо от емкости накопителей.

Группу накопителей емкости можно также на схеме рассматривать как эквивалентный накопитель, на пластины которого подается напряжение, определяемое формулой:

Основные моменты

Заряд общего (эквивалентного) накопителя группы емкостных накопителей последовательного соединения равен:

Формула

Общему значению емкости последовательно соединенных конденсаторов соответствует выражение:

Формула

Смешанное включение емкостных накопителей в схему

Параллельное и последовательное соединение конденсаторов на одном из участков цепи схемы называется специалистами смешанным соединением.

Участок цепи подсоединенных смешанным включением накопителей емкости:

Схема подключения конденсаторов

Смешанное соединение конденсаторов в схеме рассчитывается в определенном порядке, который можно представить следующим образом:

  • разбивается схема на простые для вычисления участки, это последовательное и параллельное соединение конденсаторов;
  • вычисляем эквивалентную емкость для группы конденсаторов, последовательно включенных на участке параллельного соединения;
  • проводим нахождение эквивалентной емкости на параллельном участке;
  • когда эквивалентные емкости накопителей определены, схему рекомендуется перерисовать;
  • рассчитывается емкость получившейся после последовательного включения эквивалентных накопителей электрической энергии.

Последовательное, параллельное и смешанное соединение конденсаторов

Накопители емкостей (двухполюсники) включены разными способами в цепь, это дает несколько преимуществ в решении электротехнических задач по сравнению с традиционными способами включения конденсаторов:

  1. Использование для подключения электрических двигателей и другого оборудования в цехах, в радиотехнических устройствах.
  2. Упрощение вычисления величин электросхемы. Монтаж выполняется отдельными участками.
  3. Технические свойства всех элементов не меняются, когда изменяется сила тока и магнитное поле, это применяется для включения разных накопителей. Характеризуется постоянной величиной емкости и напряжения, а заряд пропорционален потенциалу.

Вывод

Разного вида включения конденсаторов в цепь применяются для решения электротехнических задач, в частности, для получения полярных накопителей из нескольких неполярных двухполюсников.

В этом случае решением будет соединение группы однополюсных накопителей емкости по встречно-параллельному способу (треугольником). В этой схеме минус соединяется с минусом, а плюс — с плюсом.

Происходит увеличение емкости накопителя, и меняется работа двухполюсника.

Не отображаются имеющиеся вхождения: последовательное параллельное и смешанное соединение конденсаторов, последовательное и параллельное соединение конденсаторов, при параллельном соединении конденсаторов емкость.

Источник: https://domelectrik.ru/baza/komponenty/soedinenie-kondensatorov

Как соединить конденсаторы

Июль 23, 2014

12697 просмотров

В предыдущих статьях были рассмотрены вопросы работы и характеристики конденсаторов. Сейчас Я расскажу о всех методах соединения конденсаторов для подключения в схему. Сразу скажу, что в жизни практически везде, за исключением редких случаев используется только параллельная схема подключения.

Следует знать, что в цепи переменного тока конденсатор выступает еще как емкостное сопротивление. При чем с увеличением величины емкости конденсатора- уменьшается сопротивление в цепи переменного тока.

Параллельное соединение конденсаторов

При параллельной схеме подключения все обкладки конденсаторов соединяются в две группы, причем один вывод с каждого конденсатора соединяется в одну группу с другими, а второй — в другую.

Наглядный пример параллельного соединения и схема на картинке.
Все параллельно соединенные конденсаторы подключаются к одному источнику напряжения, поэтому существует на них две точки разности потенциалов или напряжения.

На всех выводах конденсаторов будет абсолютно одинаковое напряжение.

При  подключении параллельно все конденсаторы вместе, образуют принципиально одну емкость, величина которой будет равняться сумме всех емкостей подключенных в цепи конденсаторов.При параллельном подключении через каждый из конденсаторов потечет разный ток, который будет зависеть от величины емкости каждого из них. Чем выше емкость, тем больший ток потечет через неё.

Параллельное соединение очень часто встречается в жизни. С его помощью можно из группы конденсаторов собрать любую необходимую емкость.

Например, для запуска 3 фазного электродвигателя в однофазной сети 220 Вольт в результате расчетов Вы получили что необходима рабочая емкость 125 мкФ. Такой емкости конденсаторов Вы не найдете в продаже.

Для того, что бы получить необходимую емкость придется купить и соединить параллельно 3 конденсатора один на 100 мкФ, второй- на 20, и третий на 5 мкФ.

Соединение конденсаторов последовательно

При последовательном соединении конденсаторов каждая из обкладок соединяется только в одной точке с одной обкладкой другого кон­денсатора. Получается цепочка конденсаторов.

Крайние два вывода подключаются к источнику тока, в результате чего происходит перераспределение между ними электрических зарядов.

Заряды на всех промежуточных обкладках одинаковые величине с чередованием по знаку.

Через все соединенные конденсаторы последовательно протекает одинаковой величины ток, потому что у него нет другого пути прохождения.

Общая же емкость будет ограничиваться площадью обкладок самого маленького по величине, потому что как только зарядится полностью конденсатор с самой маленькой емкостью- вся цепочка перестанет пропускать ток и заряд остальных прервется.

Высчитывается же емкость по этой формуле:Но при последовательном соединении увеличивается расстояние (или изоляция) между обкладками до величины равной сумме расстояний между обкладками всех последовательно подключенных конденсаторов.

Например, если взять два конденсатора с рабочим напряжением 200 Вольт и соединить последовательно, то изоляция между их обкладками сможет выдержать 1000 Вольт при подключении в схему.

Из выше сказанного можно сделать вывод, что последовательно соединять необходимо:

  1. Для получения эквивалентного меньшего по емкости конденсатора.
  2. Если необходима емкость, работающая на более высоких напряжениях.
  3. Для создания емкостного делителя напряжения, который позволяет получить меньшей величины напряжение из более высокого.

Практически, для получения первого и второго достаточно просто купить один конденсатор с необходимой величиной емкости или рабочим напряжением. Поэтому данный метод соединения в жизни не встречается.

Смешанное соединение конденсаторов

Встречается смешанное соединение только на различных платах. Для него характерно наличие в одной цепи параллельного и последовательного соединения конденсаторов. При чем смешанное соединение может быть как последовательного, так параллельного характера.

В жизни подробные знания о смешанном соединении могут только пригодится радиолюбителям, поэтому не буду на этом подробно останавливаться.

Из следующей статьи Вы узнаете как правильно проверить и определить емкость конденсатора.

Источник: http://jelektro.ru/elektricheskie-terminy/soedinenie-kondensatorov.html

Соединение конденсаторов: последовательное, параллельное и смешанное

В электротехнике существуют различные варианты подключения электрических элементов. В частности, существует последовательное, параллельное или смешанное соединение конденсаторов, в зависимости от потребностей схемы. Рассмотрим их.

Параллельное соединение

Параллельное соединение характеризуется тем, что все пластины электрических конденсаторов присоединяются к точкам включения и образовывают собой батареи. В таком случае, во время заряда конденсаторов каждый из них будет иметь различное число электрических зарядов при одинаковом количестве подводимой энергии

Схема параллельного крепления

Емкость при параллельной установке рассчитывается исходя из емкостей всех конденсаторов в схеме. При этом, количество электрической энергии, поступающей на все отдельные двухполюсные элементы цепи, можно будет рассчитать, суммировав сумму энергии, помещающейся в каждый конденсатор. Вся схема, подключенная таким образом, рассчитывается как один двухполюсник.

Cобщ = C1 + C2 + C3

Схема – напряжение на накопителях

В отличие от соединения звездой, на обкладки всех конденсаторов попадает одинаковое напряжение. Например, на схеме выше мы видим, что:

VAB = VC1 = VC2 = VC3 = 20 Вольт

Последовательное соединение

Здесь к точкам включения присоединяются контакты только первого и последнего конденсатора.

Схема – схема последовательного соединения

Главной особенностью работы схемы является то, что электрическая энергия будет проходить только по одному направлению, значит, что в каждом из конденсаторов ток будет одинаковым.

В такой цепи для каждого накопителя, независимо от его емкости, будет обеспечиваться равное накопление проходящей энергии.

Нужно понимать, что каждый из них последовательно соприкасается со следующим и предыдущим, а значит, емкость при последовательном типе может воспроизводиться энергией соседнего накопителя.

Формула, которая отражает зависимость тока от соединения конденсаторов, имеет такой вид:

Важно

i = ic1 = ic2 = ic3 = ic4, то есть токи проходящие через каждый конденсатор равны между собой.

Следовательно, одинаковой будет не только сила тока, но и электрический заряд. По формуле это определяется как:

Qобщ= Q1 = Q2 = Q3

А так определяется общая суммарная емкость конденсаторов при последовательном соединении:

1/Cобщ = 1/C1 + 1/C2 + 1/C3

Видео: как соединять конденсаторы параллельным и последовательным методом

Смешанное подключение

Но, стоит учитывать, что для соединения различных конденсаторов необходимо учитывать напряжение сети. Для каждого полупроводника этот показатель будет отличаться в зависимости от емкости элемента.

Отсюда следует, что отдельные группы полупроводниковых двухполюсников малой емкости будут при зарядке становиться больше, и наоборот, электроемкость большого размера будет нуждаться в меньшем заряде.

Схема: смешанное соединение конденсаторов

Существует также смешанное соединение двух и более конденсаторов.

Здесь электрическая энергия распределяется одновременно при помощи параллельного и последовательного подключения электролитических элементов в цепь. Эта схема имеет несколько участков с различным подключением конденсирующих двухполюсников.

Иными словами, на одном цепь параллельно включена, на другом – последовательно. Такая электрическая схема имеет ряд достоинств сравнительно с традиционными:

  1. Можно использовать для любых целей: подключения электродвигателя, станочного оборудования, радиотехнических приборов;
  2. Простой расчет. Для монтажа вся схема разбивается на отдельные участки цепи, которые рассчитываются по отдельности;
  3. Свойства компонентов не изменяются независимо от изменений электромагнитного поля, силы тока. Это очень важно при работе с разноименными двухполюсниками. Ёмкость постоянна при постоянном напряжении, но, при этом, потенциал пропорционален заряду;
  4. Если требуется собрать несколько неполярных полупроводниковых двухполюсников из полярных, то нужно взять несколько однополюсных двухполюсника и соединить их встречно-параллельным способом (в треугольник). Минус к минусу, а плюс к плюсу. Таким образом, за счет увеличения емкости изменяется принцип работы двухполюсного полупроводника.

Источник: https://www.asutpp.ru/soedinenie-kondensatorov.html

Секреты эксплуатации аккумуляторов при параллельном и последовательном соединении © Солнечные.RU

Если необходимо получить напряжение блока аккумуляторов 24 Вольта, применяется последовательное соединение. Для последовательного соединения обязательно нужно использовать аккумуляторные батареи одинаковой ёмкости, одинаковой модели и желательно одной даты выпуска (с одинаковым датакодом).

При последовательном соединении необходимо раз в полгода проверять напряжение на каждой АКБ.

Совет

Если напряжения равны или отличаются менее чем на 0,1 Вольта, например 12,80 и 12,86 Вольта, то это значит, что аккумуляторы сбалансированы и можно продолжать их дальнейшую эксплуатацию.

Однако, даже в этом случае необходимо не реже одного раза в полгода проводить выравнивающий заряд для выравнивания напряжений на двухвольтовых банках аккумуляторов.

Со временем может произойти разбалансировка состояний заряда, т.е. появится значительная разница между напряжениями на каждой АКБ в последовательной цепи. При разбалансировке более 0,1 Вольта рекомендуется проводить балансировку, т.е. выравнивание уровня заряда. При разбалансировке более 0,2 Вольта — балансировка обязательна.

Проведение процедуры балансировки предотвратит перезаряд одного из аккумуляторов и недозаряд второго, что в итоге положительно скажется на их сроке службы.

Самый простой способ балансировки — проведение цикла выравнивающего заряда при повышенном напряжении заряда в течение 24 часов. Напряжение выравнивающего заряда для всех серий АКБ Delta составляет 2,4 Вольта на двухвольтовую банку или 14,4 Вольта для АКБ на 12 Вольт или 28,8 Вольт для АКБ на 24 Вольта. Напряжение выравнивающего заряда для других марок АКБ уточняйте у производителя.

Если выравнивающий заряд не помогает, то отбалансировать АКБ можно, например, при помощи зарядного устройства от сети 220 Вольт, проведя выравнивающий заряд обеих АКБ по отдельности.

Если при повторной проверке разбалансировка снова будет более 0,1 Вольта, то нужно повторить подзаряд только АКБ с меньшим напряжением.

Для автоматической балансировки существуют специальные устройства — балансиры.

Если необходимо увеличить емкость аккумуляторов 12 Вольт, применяется параллельное соединение.

Для параллельного соединения рекомендуется использовать аккумуляторные батареи одинаковой ёмкости и одинаковой модели.

Обратите внимание

Однако, возможно использование и разных моделей и даже разных емкостей, но при этом зарядные токи будут распределяться неравномерно, что может привести к сокращению срока службы АКБ.

При параллельном соединении важно подключать нагрузку “по диагонали”, как это видно на рисунке выше. Такое подключение совместно с применением перемычек одинаковой длины позволит сбалансировать зарядные и разрядные токи каждого аккумулятора, что приведет к продлению срока службы АКБ.

Если нужно собрать батарею большой ёмкости на напряжение 24 Вольта, то применяется последовательно-параллельное соединение аккумуляторов. При этом нужно принять во внимание и рекомендации по последовательному соединению и по параллельному соединению АКБ.

Источник: https://www.solnechnye.ru/akkumulyatory/rekomendacii-po-ekspluatacii-akkumulyatorov-parallelno-posledovatelno.htm

Последовательная и параллельная конфигурация соединения аккумулятров

Категория: Поддержка по аккумуляторным батареямОпубликовано 10.04.

2016 14:30Автор: Abramova Olesya

Электрические батареи могут достигать необходимого рабочего напряжения путем последовательного подсоединения нескольких элементов – каждый элемент добавляет свой показатель напряжения к общему напряжению всей системы.

Параллельное же соединение обеспечит более высокий показатель емкости и силы тока – суммарная емкость такой системы будет равна сумме емкостей всех подключенных элементов, сила тока также будет равняться сумме значений всех элементов.

Некоторые системы могут состоять из нескольких параллельных или последовательных соединений.

Аккумуляторы для портативных компьютеров обычно состоят из четырех 3,6 В литий-ионных элементов, соединенных последовательно для обеспечения напряжения 14,4 В и двух соединенных параллельно для увеличения емкости от 2400 мАч до 4800 мАч.

Такая конфигурация называется 4S2P, что соответственно и расшифровывается как 4 Serial 2 Parallel (что в переводе с английского – 4 последовательных и 2 параллельных соединения). Между такими элементами в аккумуляторе обязательно присутствует изоляционный материал, во избежание короткого замыкания.

Элементы большинства электрохимических систем способны к последовательному и параллельному соединению.

Важно использовать элементы одного типа, с одинаковым напряжением и емкостью, и никогда не формировать соединение из элементов разных марок и размеров, так как более слабый элемент вызовет дисбаланс всей системы.

Это особенно важно при последовательном соединении, так как вся система будет зависеть от самого слабого элемента. В этом случае уместна аналогия с цепью, где слабое звено нивелирует прочность всей цепи (рисунок 1).

Рисунок 1: Сравнение последовательного соединения электрических батарей с цепью. Каждое звено этой цепи можно сравнить с электрохимическим элементом питания в последовательно соединенной системе, слабость звена или элемента приведет к коллапсу всей системы.

Важно

Слабый элемент может выявиться не сразу, при щадящих режимах работы нагрузка на него не велика, однако при возрастании нагрузки он исчерпывает свой ресурс очень быстро.

При зарядке такой элемент полностью заряжается быстрее других, следовательно, остальное время на него действует излишняя зарядка, что приводит к вредному перезаряду. При разряде же он выходит из строя первым, заставляя остальные элементы питать нагрузку, уже превышающую номинал всей системы.

Элементы в аккумуляторных системах обязательно должны иметь одинаковые характеристики, особенно в условиях высоких нагрузок.

Система из одного электрохимического элемента питания является простейшим примером электрической батареи. Такая система не требует предварительного согласования, а защитная схема, в случае если это литий-ионная технология, крайне проста.

Типичными примерами таких систем являются 3,60 В литий-ионные аккумуляторы для мобильных телефонов и планшетов. Другим примером использования одноэлементных батарей являются настенные часы, где чаще всего используется 1,5 В щелочная батарейка.

Номинальное напряжение элемента на основе никеля составляет 1,2 В, щелочной — 1,5 В, серебряно-оксидной — 1,6 В, а свинцово-кислотной — 2,0 В. Первичные литиевые элементы обеспечивают напряжение в диапазоне от 3,0 до 3,9 В, в их числе литий-ионные — 3,6 В, литий-фосфатные — 3,2 В, литий-титанатные — 2,4 В.

Литий-марганцевая и другие электрохимические системы на основе лития часто могут обеспечить напряжение элемента на уровне 3,7 В и выше.

Это связано не столько с электрохимическими аспектами, сколько является следствием оптимизации под более высокий показатель количества ватт-часов путем уменьшения внутреннего сопротивления элемента.

Но в основном, элементы этой электрохимической системы производятся со стандартным показателем напряжения в 3,6 В.

Портативное оборудование, требующее высоких значений напряжения, использует в качестве источника питания два или больше электрических элемента, соединенных последовательно. На рисунке 2 показан батарейный блок из четырех 1,2 В никелевых элементов, соединенных последовательно.

Такой блок создан для получения напряжения 4,8 В и известен как 4S. Для сравнения, свинцово-кислотный аккумулятор с шестью 2 В элементами (“банками”) будет генерировать 12 В, а четыре 3,6 В литий-ионных элемента дадут 14,4 В.

(BU-303: Номинальное напряжение аккумулятора)

Рисунок 2: Последовательное соединение четырех элементов (4S). Последовательное присоединение элемента увеличит напряжение, сила тока останется неизменной.

Если вам нужно особое значение напряжения, например, 9,5 вольт, последовательно подключите пять свинцово-кислотных, восемь никель-металл-гидридных или никель-кадмиевых, или три литий-ионных элемента.

Конечное напряжение батарейного блока может быть немного большим, чем номинальное устройства, приложение 12 В вместо 9,5 В позволит его эксплуатировать.

Большинство устройств, рассчитанных на питание электрическими батареями, могут выдерживать некоторое превышение номинального напряжения, но не следует этим злоупотреблять, слишком большое превышение напряжения может повредить устройство.

Совет

Использование электрической батареи с высоким напряжением позволяет уменьшить потери и увеличить КПД. Беспроводные инструменты работают на 12 В и 18 В аккумуляторах, более высококлассные используют даже 24 В и 36 В. Большинство электровелосипедов комплектуются 36 В литий-ионным аккумулятором, некоторые даже идут с 48 В.

Существуют инициативы в автомобильной промышленности по поводу увеличения напряжения стартерного аккумулятора с 12 В (14В) до 36 В (42 В), путем размещения в аккумуляторе 18 свинцово-кислотных элементов (“банок”).

Но этой инициативе препятствует необходимость изменения свойств электрических компонентов в автомобиле и повышенный риск возникновения искр в механических переключателях.

Некоторые гибридные автомобили работают на 48 В литий-ионном аккумуляторе и в дополнение к этому используют преобразователь напряжения для получения стандартных 12 вольт для электрической системы автомобиля.

Также возможен вариант с отдельной установкой стандартного стартерного аккумулятора для запуска двигателя внутреннего сгорания. Первые гибридные автомобили использовали 148 В аккумуляторы, электромобили имеют аккумуляторную систему напряжением 450-500 В.

Такая система состоит из более чем 100 литий-ионных элементов, соединенных последовательно.

Аккумуляторные системы высокого напряжения требуют тщательного согласования элементов, особенно при подключении к сильной нагрузке или при работе в низкотемпературных условиях.

Так как в таких последовательно соединенных системах выход из строя всего лишь одного элемента приводит к коллапсу всей системы, существуют специальная система защиты, которая выявляет неисправный элемент и позволяет “обходить” его.

Обратите внимание

Такой метод конечно же уменьшает общее напряжение системы, но как временное решение весьма практичен, и главное позволяет всей системе сохранить работоспособность.

Согласование элементов становится проблемой при необходимости замены неисправного элемента в устаревшей аккумуляторной системе.

Более современные элементы, как правило, имеют более высокую емкость, в результате чего в такой системе может возникнуть дисбаланс.

Сварная конструкция аккумуляторной системы также усложняет ремонт, и в связи с этим чаще всего вся аккумуляторная система меняется полностью.

В электромобилях, где цена аккумуляторной системы составляет весомую часть от стоимости всего транспортного средства, полная замена этой системы видится абсурдной. Поэтому производители делят аккумуляторную систему на модули, каждый из которых состоит из определенного числа элементов.

И если такой элемент выйдет из строя, замена будет необходима не всей системе, а определенному модулю. Возникновение трудностей возможно в случае, если доступны только новые модули, укомплектованные более современными элементами.

(Смотрите: Как восстановить аккумуляторную систему).

На рисунке 3 показан батарейный блок, в котором элемент-3 производит только 0,6 В вместо 1,20 В. С пониженным общим напряжением этот батарейный блок разрядится раньше обычного. Напряжение будет проседать, и в конце концов питаемое устройство отключится.

Рисунок 3: Последовательное соединение с неисправным элементом. Неисправный элемент-3 понижает общее напряжение и приводит к преждевременному прекращению работы подключенного устройства.

Аккумуляторные системы в беспилотных летательных аппаратах или других устройствах, требующих высокие токи нагрузки, часто демонстрируют неожиданное падение напряжения, если один элемент в системе является слабым.

Важно

Пиковые нагрузки увеличивают стресс на аккумуляторную систему, вызывая коллапс еще быстрее.

Измерение напряжения сразу после зарядки не поможет для идентификации слабого элемента – его напряжение без нагрузки будет относительно нормальным; для решения этой проблемы существуют специальные анализаторы электрических батарей.

Если для устройства требуется высокое значение силы тока и удовлетворить это требование одним элементом невозможно, следует использовать параллельное соединение элементов.

Большинство электрохимических систем позволяют использование параллельной конфигурации подсоединения, но с некоторыми побочными эффектами. На рисунке 4 показаны четыре параллельно соединенных элемента, такая конфигурация еще называется 4P (4 Parallel).

Напряжение этой системы остается 1,20 В, но сила тока и емкость увеличены в четыре раза.

Рисунок 4: Параллельное соединение четырех электрических элементов. Благодаря параллельной конфигурации подсоединения сила тока и емкость увеличиваются, напряжение же остается неизменным.

Выход из строя единичного элемента при параллельном соединении не столь критично, как при последовательном. Такая проблема конечно уменьшит нагрузочные характеристики всей системы, но хотя бы не выведет ее из строя.

Можно провести аналогию с цилиндрами двигателя внутреннего сгорания – автомобиль сможет ехать и на трех цилиндрах, даже если у него их всего четыре.

С другой стороны, при наличии неисправного элемента в параллельных системах существует больший риск возникновения короткого замыкания, так как такой элемент как бы высасывает энергию из других, в результате чего возрастает риск возгорания. Большинство таких коротких замыканий довольно умеренны и проявляются в виде повышенного саморазряда.

Причиной короткого замыкания может быть поляризация или возникновение дендритов в элементе. Большие аккумуляторные системы часто снабжены предохранителем, который отключает неисправный элемент из параллельной цепи, если он был закорочен. На рисунке 5 показана параллельная конфигурация с одним неисправным элементом.

Рисунок 5: Параллельное соединение с одним неисправным элементом. Слабый элемент не повлияет на напряжение всей системы, но уменьшит общее время работы за счет уменьшения емкости системы. Закороченный элемент может вызвать перегрев и стать причиной возникновения пожара.

Последовательно-параллельная конфигурация подсоединения элементов, показанная на рисунке 6, предоставляет большую гибкость конструкции, с ее помощью можно создать систему с желаемыми значениями напряжения и тока, используя стандартные элементы.

Суммарная мощность будет произведением значений напряжения и силы тока, например, четыре 1,2 В элемента емкостью 1000 мАч производят 4,8 Вт мощности. Четыре элемента типоразмера 18650 емкостью 3000 мАч каждый могут быть соединены последовательно-параллельно для достижения 7,2 В и 12 Вт.

Использование тонких элементов позволит сконструировать гибкую аккумуляторную систему, но ей будет необходима система защиты.

Рисунок 6: Последовательно-параллельное соединение четырех элементов (2S2P). Такая конфигурация обеспечивает максимальную гибкость конструкции. Параллельные элементы помогают в управлении напряжением.

Совет

Литий-ионные элементы отлично подходят для последовательно-параллельных конфигураций, но необходим мониторинг каждого элемента – для соответствия значений напряжения и силы тока.

Такой мониторинг реализуется аппаратно – путем создания электронного устройства, стандартный образец которого может контролировать систему из 13 литий-ионных элементов.

Для больших аккумуляторных систем создаются специальные схемы, например, как в электромобиле Tesla, где аккумуляторная система состоит из 7000 элементов типоразмера 18650, суммарная мощность которых достигает 90 кВт/ч.

  • Держите контакты элементов в чистоте. Конфигурация с четырьмя элементами имеет восемь контактов и каждый добавляет сопротивление.
  • Никогда не смешивайте разнотипные элементы, если вышел из строя один, и ему нет аналогичной замены, то необходимо заменить все. Общая производительность настолько хороша, насколько этому соответствует самый слабый элемент.
  • Соблюдайте полярность. Неправильно размещенный элемент уменьшает общее напряжение системы.
  • Для предотвращения утечки электролита и коррозии, извлекайте элементы из устройства, когда оно не используется. Особенно это касается угольно-цинковых элементов.
  • Не храните электрические батареи в металлических коробках. Элементы следует по отдельности помещать в полиэтиленовые пакеты, во избежание короткого замыкания. Не стоит носить батареи в карманах.
  • Держите батареи подальше от детей. Помимо риска попадания в дыхательные пути, что может вызвать удушение, ток электрохимической батареи при попадании в желудочно-кишечный тракт может вызвать язву, а при разрыве оболочки – отравление. (Смотрите: Влияние электрохимических батарей на здоровье человека).
  • Не заряжайте первичные (неперезаряжаемые) электрические батареи, так как накопление водорода может привести к взрыву. Экспериментировать с зарядкой можно лишь контролируя этот процесс.

  • Соблюдайте полярность при зарядке вторичных элементов. Несоблюдение может привести к короткому замыканию.
  • Извлекайте полностью заряженные элементы из зарядного устройства. Обычное зарядное устройство не имеет встроенной системы индикации заряда, следовательно, аккумулятор может перегреться.
  • Производите зарядку при комнатной температуре.

Последнее обновление 2016-02-29

Источник: https://best-energy.com.ua/support/battery/bu-302

Как выполняется параллельное соединение розеток

Из всех устройств электрической коммутации, с которыми сталкивается современный человек, самые распространенные – розетки и выключатели. Благодаря совершающемуся переходу планеты на энергосберегающие светильники (газоразрядные и диодные), токовая нагрузка на выключатели все время снижается.

А вот нагрузка на розетки, наоборот, возрастает. Эксплуатация мощных пылесосов, стиральных машин с функцией подогрева воды, утюгов, электрических чайников и пр. приводит к тому, что потребляемый ток достигает значений в несколько десятков ампер. И вся эта нагрузка приходится на розетки.

Основная функция розеток – создание надежного контакта с вилкой подключаемого прибора. Какой бы мощным не было устройство, место контакта клеммы со штекером не должно греться, а тем более оплавляться. В противном случае возможно возгорание со всеми его ужасными последствиями.

Кроме этого, конструкция розетки должна исключать случайное прикосновение к токонесущим проводам и деталям. Вывод из всего вышесказанного – во избежание всякого рода неприятностей нужно приобретать качественные розетки и подключать их с соблюдением необходимых правил. В данной статье рассмотрим, как выполнить параллельное соединение розеток размещенных в одном модуле.

Устройство электрических розеток

Рынком предлагается огромное количество розеток, различающихся конструкцией, внешним видом и цветом. Есть стационарные модели: внутренние, предназначенные для заделки в стену, и накладные, устанавливаемые на стену.

Есть выносные блоки с выключателем, – удлинитель пилот для подключения компьютера, например. Различаются розетки и по степени защиты от пыли и влаги – в соответствии со стандартом IP. Уровень защиты от влаги, например, может предусматривать даже возможность погружения включенного прибора в воду.

Для обычных условий, в которых живет подавляющее большинство пользователей, наибольшую важность имеет качество контакта токоподводящего проводы с клеммами розетки. Именно в этом месте чаще всего возникает проблема в виде плохого контакта, нагрева и оплавления.

Самый распространенный вид соединения проводов с розетками – винтовые зажимы. Жилы проводов прижимаются к клеммам винтами. Достоинство такого типа соединения состоит в том, что обеспечивается большая сила прижатия жилы к клемме, что обеспечивает достаточно хороший электрический контакт.

Для большей надежности желательно подкладывать под головку болта две шайбы. Одну обычную плоскую, другую – пружинную (шайба гровер). В этом случае не произойдет самопроизвольного отвинчивания винта и ослабления зажима.

Обычные розетки подключаются двумя проводами – фазным и нулевым. Но есть розетки с тремя клеммами, к одной из которых подсоединяется провод заземления. Они так и называются – «розетки с заземлением». Вилка, включаемая в такую розетку, кроме двух обычных штифтов имеет также клемму, которая соединяется с заземляющей клеммой розетки.

Обратите внимание

Количество бытовых электроприборов в наших домах увеличивается с каждым годом. Каждый хочет иметь у себя дома электрочайник, микроволновку, кофеварку и т.п. Но не всегда для всех этих приборов хватает установленных розеток. А если их даже и достаточно, то расположены они не там, где необходимо.

Приходится пользоваться этими приборами поочередно, вынимая их из розеток или использовать своеобразные удлинители, что является не очень удобным. В этом случае самый простой выход из положения– выполнить параллельное соединение розеток между собой. Установить в одном месте две, три розетки и подключить их параллельно.

Параллельное соединение розеток в модульном блоке

Имеется розеточный модуль, в котором выполнено параллельное соединение розеток. Конечно, все они продаются уже в собранном виде, но я хотел бы разобрать и объяснить сам принцип подключения. Чтобы подсоединить провода к розетке-блоку, необходимо, прежде всего, снять крышку, отвинтив крепящие ее винты.

Если теперь посмотреть внимательно на конструкцию розетки, можно увидеть, что клеммы приемных отверстий соединены между собой параллельно. Чтобы подвести напряжение ко всем клеммам, достаточно подсоединить провода к любой их паре.

Давайте разберем, как выполняется подключение проводов в таком блоке. Снимаем все установленные провода и для наглядности берем разноцветные: коричневый провод – фаза, синий провод – ноль.

Как видно на фото блок состоит из четырех розеток. В каждой розетке, как и в любой другой есть по два контакта. Наша задача подключить все розетки так чтобы они работали не зависимо друг от друга, а это можно сделать, применив параллельное соединение розеток.

На самом деле все довольно просто. Допустим, что правый контакт розетки – ноль, левый фаза. На правый контакт каждой розетки подключаем синий провод: от первой на вторую, со второй на третью и т.д. На левый контакт каждой розетки аналогично подключаем коричневый провод.

В данном розеточном модуле предусмотрены контакты заземления. Заземляющий провод к ним подключается с помощью болта и шайбы, поэтому его мы скрутим кольцом. Фазный и нулевой провод оставим прямыми, так как в самих контактах розетки провода фиксируются с помощью прижимной пластины. При подключении нужно обращать внимание и на цвет изоляции проводов.

К клемме заземления подключается обычно желтый провод, к «фазе» и «нулю» – голубой и коричневый. Если заземляющий провод многожильный (состоит из многих тонких проводков), то после сворачивания колечком его желательно облудить. В противном случае отдельные проводки могут выпирать из-под шайбы с винтом, и контакт будет не полным. Это же относится и к проводам «фазы» и «нуля».

Важно

После снятия изоляции (длиной примерно 1 см) их необходимо скрутить плоскогубцами и облудить. При покупке розеток модульного типа, как на примере, желательно перед установкой проверить правильность подключения и надежность соединения контактов. При необходимости контакты нужно подтянуть.

Подсоединив жилы к клеммам, провод в точке разветвления желательно прикрепить к корпусу розетки – чтобы его нельзя было выдернуть. Способ крепления может быть различным в зависимости от конструкции розетки. Можно использовать лейкопластырь или пластинку из металла с отверстиями по краям. Некоторые розетки имеют в своей комплектации специальный хомутик для этого.

В заключение нужно проверить правильность подсоединения, подключив к каждой паре приемных гнезд какой-нибудь электроприбор с евророзеткой. Заодно проверяется и легкость включения/выключения.

Если вилка вставляется и извлекается с чрезмерным усилием, нужно подогнуть контакты заземления, выступающие по бокам. Перед установкой крышки в ней нужно прорезать боковое отверстие для провода. Обычно для него уже имеется наметка в крышке. Требуется всего лишь вырезать обозначенное место и, установив крышку на место, привернуть ее винтами.

Соединение розеток шлейфом

Иногда возникает необходимость установить дополнительную розетку, подключив ее параллельно к уже установленной. Такая схема подключения экономичнее, чем прокладывание отдельного провода.

В этом случае провода от новой розетки нужно подключить к клеммам установленной розетки таким образом, чтобы «фаза» была подключена к «фазе», а «ноль» – к «нулю». Обычно в розетках фазный провод располагается справа.

Подключая электрические устройства и соединяя между собой провода, нужно проследить, чтобы металл соединяемых проводов был одинаков. Т.е. медная жила должна соединяться к медной, а алюминиевая – с алюминиевой.

При контакте меди с алюминием происходит окисление металлов (в виде белого налета), приводящее в конечном итоге к нарушению контакта.

Если условие одинаковости металла соединяемых жил обеспечить невозможно, нужно облудить контактирующие кончики проводов (это не спасет от окисления, но замедлит его процесс).

О том как выполнить параллельное соединение розеток шлейфом поговорим в следующей статье.

Источник: https://electricvdome.ru/rozetki-i-vukluchateli/parallelnoe-soedinenie-rozetok.html

Схема параллельного соединения — советы электрика

Последовательное и параллельное соединение проводников

Источник: https://electric-220.ru/news/posledovatelnoe_i_parallelnoe_soedinenie_provodnikov/2017-04-05-1221

Параллельное подключение лампочек

Главная > Лампы электрические > Параллельное подключение лампочек

Перед человеком, слабо разбирающимся в электричестве, возникают проблемы подключения нескольких лампочек. Когда проводка уже сделана, вся работа заключается в замене перегоревших ламп. Но бывают ситуации, когда нужно добавить еще одну или более лампочек к существующей системе. Здесь уже понадобятся элементарные знания электротехники и умение составить схему подключения.

Параллельное подключение светильников к проводам питания

В моду вошли точечные светильники, в результате количество источников света в домах и квартирах значительно увеличилось, а освещению стали уделять особое внимание. На фото выше изображены светильники для подвесного потолка с параллельным соединением. Через клеммные колодки лампы подключаются к фазному (L) и нулевому (N) проводам.

На первый взгляд здесь нет ничего сложного, но для длительной и надежной работы все должно быть сделано по правилам, которые нужно знать.

Схема подключений

Для создания подключений лампочек, прежде всего, надо изобразить упрощенную электрическую схему соединений и подключения к питанию. Она составляется по определенным правилам:

  • проводники графически обозначаются прямыми неразрывными линиями;
  • соединения обозначаются точками (если их больше двух), если точки нет, значит, провода пересекаются;
  • электрическая арматура и проводка на плане изображаются по ГОСТ 21.614 и ГОСТ 21.608.

Параллельное и последовательное соединение

Параллельное соединение проводников

Для того чтобы зажечь самую простую лампу накаливания, нужно подключить ее контакты на фазу (L) и ноль (N). Два провода к ней подходят из распределительной коробки или из розетки.

Параллельная схема предусматривает подключение нескольких лампочек на общие фазный и нулевой провода (рис. а ниже). Здесь параллельно подключены три лампы накаливания. Для удобства в схеме установлен выключатель. Принципиальная схема (рис.

б) изображает соединения нагляднее.

Схема параллельного соединения лампочек

Достоинством параллельного соединения является возможность подключения потребителей электроэнергии к напряжению сети. К лампам на рис. выше можно добавить еще несколько, но ток при этом увеличится, а напряжение останется прежним.

Сила тока (I) в питающих проводах равна сумме сил токов всех участков (I1, I2, I3), подключенных параллельно (рис. б выше):

I = I1 + I2 + I3.

Мощность цепи (Р) находится как сумма мощностей всех участков (Р1, Р2, Р3):

Р = Р1 +Р2 + Р3.

Сопротивление (R) для трех нагрузок определяется из выражения:

1/R = 1/R1 + 1/R2 + 1/R3,

где R1, R2, R3 – сопротивления лампочек.

Типы ламп и схемы подключения

Подключение ламп накаливания, приведенное выше, не представляет особой сложности. Но схема галогенных и люминесцентных ламп имеет некоторые отличия.

Галогенные

Питание пониженным напряжением повышает безопасность эксплуатации источников света. При этом яркость остается прежней. Галогенные лампы могут применяться с понижающими трансформаторами на 6, 12 и 24 В (рис. ниже).

Схема подключения галогенной лампы

Напряжение 220 В подается на малогабаритный электронный трансформатор, который можно встроить даже в корпус выключателя. Низковольтные галогенные лампы часто применяются в подвесных потолках.

Их подключают параллельно и соединяют с трансформатором. На фото ниже представлена блок-схема с двумя трансформаторами. Напряжение 220 В подается на них через распределительную коробку.

Нулевой провод обозначен синим цветом, а фазный – коричневым, со вставленным в разрыв выключателем.

Схема подключения галогенных ламп

Группы ламп соединены между собой параллельно в распределительной коробке, после которой производится разветвление питающих проводов на первичные обмотки трансформаторов.

Лампы подключаются ко вторичной обмотке 12 В параллельно между собой. Для их соединения применяются клеммные колодки (на схеме не показаны).

Выходной провод низкого напряжения не должен быть длиннее 2 метров. Иначе возрастают потери напряжения, и лампы будут светиться хуже. Будет лучше, если сделать расчет напряжения для всех ламп.

Пример расчета

Пример расчета напряжения на лампочках в зависимости от потерь в проводах следующий. При питающем напряжении V=12 В к трансформатору подключены параллельно 2 лампочки с сопротивлениями R1 = R2 = 36 Ом. Сопротивления подводящих проводов к ним равны r1 = r2 = r3 = r4 = 1,5 Ом. Требуется найти напряжение на каждой лампочке. Схема изображена на рис. ниже.

Потери в проводах питания лампочек

Напряжение на первой и второй лампочках составят:

V1 = VR(2r + R)/(4r2 +6rR + R2) = 10,34 В,

V2 = VR2/(4r2 +6rR + R2) = 9,54 В.

Из расчета видно, что даже небольшие сопротивления подводящих проводов приводят к существенному падению на них напряжения.

Общая нагрузка в схеме поддерживается на уровне 70-75% от максимальной, чтобы не перегревались трансформаторы.

Люминесцентные

Недостатком люминесцентных ламп является эффект мерцания, что ухудшает восприятие света глазами. Современные электронные ПРА (пускорегулирующие аппараты) решают эту проблему, но цена их выше.

Для уменьшения пульсации при использовании электромагнитного балласта применяется двухламповая схема подключения, где на одной из ламп фаза сдвигается во времени.

В результате суммарный световой поток выравнивается.

На рис. ниже изображена схема светильника с расщепленной фазой. Две лампы подключены к сети переменного напряжения параллельно. Обе они содержат индуктивные балласты (L1) и (L2). Но к лампе (2) подключен дополнительный балластный конденсатор (Сб), благодаря которому создается сдвиг тока по фазе на 600.

Обратите внимание

Схема двухлампового светильника

В результате снижается суммарная пульсация светового потока светильника. Кроме того, ток внешней цепи почти совпадает по фазе с напряжением питания за счет комбинации опережающей и отстающей схем, что позволяет увеличить коэффициент мощности.

Видео про подключения

Последовательное и параллельное соединение аккумуляторов

Про особенности параллельного и последовательного подключения рассказывает видео ниже.

Таким образом, для того чтобы правильно подключить лампочки в доме или квартире, надо сделать следующее:

  • начертить принципиальную электрическую схему системы освещения;
  • выполнить расчет проводки;
  • подобрать электрооборудование, арматуру и светильники;
  • правильно выполнить монтаж лампочек.

Источник: https://elquanta.ru/lampa/parallelnoe-podklyuchenie-lampochek.html

Последовательное и параллельное соединение ламп

Здравствуйте, уважаемые читатели сайта sesaga.ru. Сегодня мы рассмотрим практичные схемы последовательного и параллельного соединения ламп накаливания.

В статье схемы подключения трех и более ламп я рассказывал про параллельное соединение, а вот про последовательное упустил. В этой статье мы рассмотрим оба вида соединений используемых в быту.

Пойдем от простого к сложному. Обыкновенная лампа на принципиальных схемах обозначается таким образом:

Следующий момент Вы должны понять и запомнить:

Соединительные провода на схемах показываются линиями. Места соединения трех и более проводов показываются точками, а если провода пересекаются без соединения, то в месте их пересечения точка не ставится.

На рисунке ниже показано, когда провода просто пересекаются, то есть проходят рядом и не касаются друг друга, и когда провода уже соединены между собой — об этом говорит точка, стоящая в пересечении.

А теперь рассмотрим виды соединений:

Последовательное соединение ламп накаливания

Последовательное соединение ламп накаливания в домашнем быту используется редко. В свое время я подключал две лампы последовательно у себя в подъезде, но это был единичный случай.

Тут ситуация была такая, что подъездная лампа перегорала с периодичностью в один месяц, и надо было что-то делать.

Обычно, в таких случаях лампу включают через диод, чтобы она питалась пониженным напряжением 110В и долго служила. Вариант проверенный, но при этом сама лампа мерцает, да и светит в полнакала.

Когда же стоят две последовательно, то они так же питаются пониженным напряжением 110В, не мерцают, долго служат, светят и потребляют энергии как одна. Причем их можно развести по разным углам помещения, что тоже плюс.
Но повторюсь – это редкий случай.

Важно

Посмотрите на рисунок ниже. Здесь изображены две схемы последовательного соединения ламп накаливания. В верхней части рисунка показана принципиальная схема, а в нижней части – монтажная. Причем для лучшего восприятия, монтажная схема показана с реальным изображением ламп и двужильного провода.

Здесь в линии коричневого цвета, лампы HL1 и HL2 соединены последовательно – одна за другой. Поэтому такое соединение называют последовательным.

Если подать напряжение питания 220В на концы L и N, то загорятся обе лампы, но гореть они будут не в полную силу, а в половину накала.

Так как сопротивление нитей ламп рассчитано на питающее напряжение 220В, и когда они стоят в цепи последовательно, одна за другой, то за счет добавления сопротивления нити накала следующей лампы, общее сопротивление цепи будет увеличиваться, а значит, для следующей лампы напряжение всегда будет меньше согласно закону Ома.

Поэтому при последовательном соединении двух ламп напряжение 220В будет делиться пополам, и составит 110В для каждой.

На следующем рисунке показаны три лампы соединенные последовательно.

На этой схеме напряжение на каждой лампе составит около 73 Вольт, так как будет делиться уже между тремя лампами.

Так же примером последовательного соединения могут служить новогодние гирлянды. Здесь из миниатюрных лампочек с низким питанием создается одна лампа на напряжение 220В.

Например, берем лампочки, рассчитанные на 6,3 Вольта и делим их на 220 Вольт. Получается 35 штук. То есть, чтобы сделать одну лампу на напряжение 220В, нам нужно соединить последовательно 35 штук с напряжением питания 6,3 Вольта.

Совет

P.S. Так как напряжение в сети не постоянно, то расчет лучше производить исходя из 245 – 250 Вольт.

Как Вы знаете, у гирлянд есть один недостаток. Перегорает одна из ламп, например, канала зеленого цвета, значит, не горит канал зеленого цвета. Тогда мы идем на базар, покупаем лампочки зеленого цвета, а потом дома по одной вынимаем, вставляем новую, и пока не заработает канал, перебираем его весь.

Вывод:

Недостатком последовательного соединения является то, что если выйдет из строя хоть одна из ламп, гореть не будут все, так как нарушается электрическая цепь.

А вторым недостатком, как Вы уже догадались, является слабое свечение. Поэтому последовательное соединение ламп накаливания на напряжение 220В в домашних условиях практически не применяется.

Параллельное соединение ламп

Параллельным соединением называют такое соединение, где все элементы электрической цепи, в данном случае лампы накаливания, находятся под одним и тем же напряжением.

То есть получается, что каждая лампа, своими контактами, подключена и к фазе и к нулю. И если перегорит любая из ламп, то остальные будут гореть.

Именно такое соединение ламп, рассчитанных на напряжение питания 220В, используется в домашнем быту, и не только.

На следующем рисунке так же изображено параллельное соединение. Здесь все три лампы соединены в одном месте. Еще такое соединение называют «звезда»

Бывают моменты, что когда именно из одной точки нужно развести проводку в разные направления.

Кстати, именно «звездой» делают разводку по квартире при монтаже розеток.

Ну вот в принципе и все. И как всегда по традиции ролик о последовательном и параллельном подключении ламп

Теперь я думаю, у Вас не должно возникнуть проблем с последовательным и параллельным соединением ламп.
Удачи!

Источник: https://sesaga.ru/posledovatelnoe-i-parallelnoe-soedinenie-lamp.html

Схемы общей электропроводки

Схема параллельного соединения цепи на примере светильника с 5 лампами

Чтобы рассчитать количество проводов, выбрать места для монтажа электрических точек и грамотно соединить кабель, необходимо составить общую схему электропроводки. Рассмотрим способы соединения электрической цепи.

Параллельное — при таком способе входящие в цепь элементы объединены двумя узлами и не соединены друг с другом. При таком соединении элементов, даже если одна из ламп перегорит и разорвет цепь, остальные не погаснут, поскольку у тока останутся «обходные» пути.

Последовательное — все элементы цепи располагаются друг за другом и не имеют узлов. Пример последовательного соединения — всем известная елочная гирлянда: большое количество лампочек, соединенных одним проводом. Если сгорит одна, цепь разорвется и погаснут все.

Последовательное соединение

Основных типов разводки электропроводки три. Рассмотрим их подробно, поскольку от выбранного типа зависит вся схема целиком.

1. Тип «звезда» иногда называют бескоробочным, или европейским, типом разводки. Вкратце данный тип можно отобразить так: одна розетка — одна линия кабеля до щитка.

Это означает, что каждая розетка и точка освещения имеют отдельную кабельную линию, которая заходит прямо в квартирный щиток и в идеале имеет автоматический выключатель. В чем преимущества и недостатки такого типа разводки? Плюс — прежде всего в безопасности и возможности контроля над каждой электрической точкой.

Обратите внимание

К тому же не требуется устанавливать распределительные коробки. Разводка именно такого типа делается, когда устанавливают систему «умный дом». Минус «звезды» — как минимум троекратный расход проводки и, соответственно, трудовых затрат по ее монтажу. Кроме того, квартирный щиток становится размером со средний шкаф.

Он может насчитывать 70–100 групп автоматов, особенно если на объекте есть еще и информационные сети. Установить самостоятельно такой щиток сложно, и он дороже обычного.

2. Тип «шлейф» напоминает «звезду», но отличается от нее экономичностью. Изобразить его можно так: розетка — розетка — розетка — квартирный щиток или распаячная коробка. На один кабель последовательно подключаются несколько электрических точек, от которых общий питающий проводник идет либо к квартирному щитку, либо к распаячной коробке.

3. Тип разводки в распределительных коробках — наиболее часто встречающийся вариант. Именно таким образом делалась разводка в советское время. Экономичный способ, не требующий особых затрат. В квартире щитка нет вовсе, он расположен на лестничной площадке.

От такого общего питающего «стояка» отходит квартирное ответвление. На нем в щитке стоят счетчик и автоматический выключатель (иногда — 1, иногда — 2–3, редко больше). Питающий кабель заходит в квартиру, затем при помощи распределительных коробок — в помещения, подходя к каждой точке.

Можно сказать, что от распределительной коробки проводка идет к точкам «звездой».

В чистом виде типы разводки применяются редко. Исходя из имеющихся в наличии ресурсов и по пожеланию обычно выбирается смешанный тип. Пример по разводке в отдельной квартире.

Два вида разводки проводов: розетка — щиток («звезда») и щиток — розетка — розетка — розетка («шлейф»)

Питающий кабель входит в квартирный щиток, где стоят несколько групп автоматов и устройств защиты.

В щитке общий кабель разводится на несколько зон, например, по жилым комнатам и отдельно по ванной и кухне с разделением на розетки и освещение.

Важно

Питающий кабель отдельной зоны заходит в комнату и распределяется в коробке по точкам. Здесь возможны варианты: кабель пойдет на розетки «шлейфом» или на каждую точку будет выделен отдельный провод.

Способы разводки розеток: последовательный «шлейфом» и параллельный в распределительных коробках

Силовые кабели и провода освещения подключены к щитку отдельно

Профессиональные электрики составляют такие схемы с учетом всех факторов. Это пожелания хозяина объекта, то есть что именно хочется увидеть в квартире или доме. Например, хозяин говорит, что в гостиной должны быть две группы розеток по три в каждой.

Плюс два проходных выключателя и телефонные розетки в количестве трех штук. Электрик, приняв к сведению эти данные, по правилам электромонтажных работ составляет схему, в которой учитываются параметры безопасности, порядок выполнения работ, тип проводки, размеры штроб и т. д.

Такой чертеж является документом и заверяется в специальной организации.

Пример принципиальной схемы электроснабжения квартиры, составленной профессиональным электриком

Современные фирмы, предоставляющие услуги по электромонтажным работам, пользуются компьютерными программами. Они созданы специально для инженерно-технических работников (ИТР) и домашнему мастеру вряд ли пригодятся.

Чтобы самостоятельно выполнить монтаж проводки, схему можно начертить самому. Это делается достаточно просто. Для начала изображается квартирный план с учетом всех размеров. Если нет необходимой документации, можно взять ее у застройщика, хотя она обязана храниться и у владельца жилья.

Затем при помощи специальных обозначений выставляются все желаемые точки: лампы, розетки, автоматические выключатели и т. д. Надо не полениться и поставить общепринятые обозначения, чтобы эту схему поняли и другие люди.

Часты случаи, когда какое-то время спустя автор схемы не может разобраться в загадочных иероглифах, которые он сам же и придумал. После этого вычерчиваются линии, которые обозначают прокладку проводки.

Обязательно укажите на плане, на каком расстоянии от потолка или пола находится кабель, особенно если проводка скрытого типа.

Первоначально на схеме выставляются все электрические точки, которые необходимо разместить в квартире или доме

Совет

Далее приведен пример электрической схемы квартиры. Разными цветами показаны провода освещения, силовые кабели и провод заземления. Условными значками изображены светильники, розетки, выключатели и распределительные коробки.

Такая схема очень наглядна, и по ней можно выполнять все необходимые расчеты. Это необходимо для того, чтобы в дальнейшем точно знать, где проходят провода. Иначе можно, вешая картину или полку, попасть сверлом прямо в кабель.

Электросхема квартиры

Существуют типовые правила для монтажа. Они таковы:

1. Провод прокладывается только по вертикальным и горизонтальным линиям под прямыми углами. Если возникнет желание схитрить и сэкономить кабель, проведя его по диагонали, лучше так не делать. В дальнейшем найти этот кривой путь весьма трудно, а попасть в него гвоздем проще простого.

2. Расстояние от провода до потолка или пола должно быть 15 см. От углов, дверных косяков и оконных рам — не менее 10 см. При обводке через трубы отопления следует соблюдать зазор между ними и проводкой не меньше 3 см.

Обводка проводки вокруг отопительных труб

3. Необходимо избегать пересечения проводов при прокладке. Если это трудновыполнимо, то расстояние между кабелями должно быть не меньше 3 мм.

4. Для упрощения расчетов все розетки и выключатели должны находиться на одинаковой высоте. Обычно выключатели устанавливают слева от двери на высоте, достаточной для того, чтобы опущенной ладонью прикоснуться к ним, то есть 80–90 см.

Розетки монтируют на высоте 25–30 см. Однако на кухне и в случае подключения высоко висящих электроприборов это расстояние может быть и другим.

Лучше всего, если провод к выключателям будет спускаться сверху, а к розеткам подводиться снизу — так делает большинство электриков.

Обратите внимание

5. Длина проводника, выходящего из электрической точки, должна быть 15–20 см. Это делается для удобства монтажа точек при скрытом типе проводки. Если она открытого типа, то длина проводника может быть меньше: 10–15 см.

Концы жил проводов, которые заходят в электрические точки, должны быть заизолированы изолентой. Вооружившись чертежом, можно начинать монтировать электропроводку.



Источник: https://remstd.ru/archives/shemyi-obshhey-elektroprovodki/

Схемы подключения точечных светильников

После того как составили план расположения точечных светильников на потолке, в подсветке шкафа, приходится задуматься об их электрическом подключении. Как подключить точечные светильники, по каким схемам, какими проводами и кабелями — обо всем этом дальше.

Последовательное соединение

Подключить точечные светильники можно последовательно, хотя это — не лучший выход. Несмотря на то, что этот тип соединения требует минимального количества проводов, в быту он практически не используется. Все потому что имеет два существенных недостатка:

  1. Лампы светятся не в полную силу, так как на них подается пониженное напряжение. Насколько пониженное — зависит от количества подключенных лампочек. Например, подключено к 220 В три лампы — делить надо на 3. Это значит, что на каждый светильник приходит по 73 В. Если подключено 5 ламп, делим на 5 и т.д.

    Принцип последовательного соединения

  2. Если перегорает одна лампочка — не работают все. Найти причину неисправности можно только последовательно меняя лампочки во всей цепочке.

Именно по этим причинам такой тип подключения применяется исключительно в елочных гирляндах, где собрано большое количество маломощных источников света.

Можно, конечно, первый недостаток использовать: подключить последовательно к сети 220 В лампочки на 12 В в количестве 18 или 19 штук. В сумме они дадут 220 В (при 18 штуках 216 В, при 19 — 228 В). В этом случае не понадобиться трансформатор и это плюс.

Но при перегорании одной из них (или даже ухудшении контакта), искать причину придется долго. И это большой минус, который сводит на нет все положительные моменты.

Схема последовательного соединения лампочек (точечных светильников)

Если вы решили подключить точечные светильники последовательно, сделать это просто: фаза обходит все светильники один за другим, ноль подается на второй контакт последней лампочки в цепи.

Если говорить о фактической реализации, то фаза от распределительной коробки подается на выключатель, оттуда — на первый точечный светильник, со второго его контакта — на следующий…. и так до конца цепочки. Ко второму контакту последнего светильника подключается нулевой провод (нейтраль).

Схема последовательного подключения точечных светильников через одноклавишный выключатель

У этой схемы есть одно практическое применение — в подъездах домов. Можно параллельно подключить две лампочки накаливания к обычной сети 220 В. Они будут светиться в пол накала, но перегорать будут крайне редко.

Параллельное соединение

В большинстве случаев используется параллельная схема подключения точечных светильников (ламп). Даже несмотря на то что требуется большое количество проводов. Зато напряжение на все осветительные приборы подается одинаковое, при перегорании не работает одна, все остальные — в работе. Соответственно, никаких проблем с поиском места поломки.

Схема параллельного подключения точечных светильников

Как подключить точечные светильники параллельно

Есть два способа параллельного соединения:

  • Лучевой. На каждый осветительный прибор идет отдельный кабель (двух или трехжильный — зависит от того, есть у вас заземление или нет).
  • Шлейфное. Пришедшая от выключателя фаза и нейтраль со щитка заходят на первый светильник. От этого светильника идет кусок кабеля на второй, и так далее. В результате к каждому светильнику, кроме последнего, оказывается подключенным по четыре куска кабеля.Способы реализации параллельного подключения

Лучевая

Лучевая схема подключения более надежна — если проблемы случаются, то не горит только эта лампочка. Есть два минуса. Первый — большой расход кабеля. С ним можно смириться, так как делается проводка один раз и надолго, а надежность такой реализации высокая. Второй минус — в одной точке сходится большое количество проводов. Качественное их соединение — непростая задача, но решаемая.

Соединить большое количество проводов можно при помощи обычной клеммной колодки. В этом случае с одной стороны подается фаза, при помощи перемычек она разводится на нужное число контактов. С противоположной стороны подключаются провода, идущие к лампочкам.

Способы соединения проводов при лучевом исполнении

Практически так же можно использовать клеммники Ваго на соответствующее число контактов. Выбрать надо модель для параллельного соединения. Лучше — чтобы они были заполнены пастой, предотвращающей окисление.

Важно

Этот способ хорош — легок в исполнении (зачистить провода, вставить в гнезда и все), но очень много низкокачественных подделок, а оригиналы стоят дорого (и то не факт, что вам продадут оригинал). Потому многие предпочитают пользоваться обычной клеммной колодкой.

Кстати, есть они нескольких видов, но более надежными считаются карболитовые с защитным экраном (на рисунке выше они черного цвета).

И последний приемлемый способ — скрутка всех проводников с последующей сваркой (пайка тут не пойдет, так как проводов слишком много, обеспечить надежный контакт очень сложно). Минус в том, что соединение получается неразъемным. В случае чего, придется удалять сваренную часть, потому нужен «стратегический» запас проводов.

Подробнее о способах соединения электрических проводов читаем тут.

Пример исполнения лучевого подключения точечных светильников

Чтобы уменьшить расход кабеля при лучевом способе соединения, от выключателя до середины потолка тянут линию, там ее закрепляют, и от нее разводят провода к каждому светильнику. Если надо сделать две группы, ставят двухклавишный (двухпозиционный) выключатель, от каждой клавиши тянут отдельную линию, потом расключают светильники по выбранной схеме.

Шлейфное соединение

Шлейфное соединение применяют тогда, когда светильников очень много и тянуть к каждому отдельную магистраль очень уж накладно. Проблема при таком способе реализации в том, что при проблеме соединения в одном месте, все остальные тоже оказываются неработоспособны. Зато локализация повреждения проста: после нормально работающего светильника.

Фактическая реализация параллельного соединения шлейфным способом

В этом случае также можно разделить светильники на две или больше группы. В этом случае понадобиться выключатель с соответствующим количеством клавиш. Схема подключения в этом случае выглядит не очень сложно — добавиться еще одна ветка.

Как подключить точечные светильники к двойному выключателю

Собственно, схема справедлива для обоих способов реализации параллельного подключения. При необходимости можно сделать и три группы. Такие — трехпозиционные — выключатели тоже есть. Если же нужны четыре группы — придется ставить два двухпозиционных.

Подключение встроенных потолочных светильников со светодиодными лампами на 12 в

Точечные светильники могут работать и от пониженного напряжения 12 В. В них тогда ставят светодиодные лампочки. Подключатся они по параллельной схеме, питание подается с трансформатора (преобразователя напряжения). Его ставят после выключателя, с его выходов подают напряжение на светильники.

Схема подсоединения точечных светильников на 12 В через общий трансформатор

В этом случае мощность трансформатора находят как суммарная мощность подключенной к нему нагрузки, с запасом в 20-30%.

Например, установить надо 8 точек освещения по 6 ватт (это мощность светодиодных лампочек).

Общая нагрузка — 48 Вт, запас берем 30% (для того чтобы транс не работал на пределе возможностей и служил дольше). Получается надо искать преобразователь напряжения мощностью не ниже 62,4 Вт.

Если хочется источники света разбить на несколько групп, нужны будут несколько трансформаторов — по одному на каждую группу. Также нужен будет многопозиционный выключатель (или несколько обычных).

Подключение светильников на 12 В через двойной выключатель

Обе эти схемы имеют один недостаток — при выходе из строя адаптера не работает группа лам или даже все. При желании можно подключить точечные светильники  на 12 вольт так, чтобы повысить надежность их работы. Для этого к каждому источнику света устанавливают свой трансформатор.

Подключение точечных светильников на 12 В с персональным трансформатором

С точки зрения эксплуатации практически идеальная схема подключения светильников на 12 вольт — с трансформатором на каждый элемент освещения.

Схема подключения точечных светильников на 12 В с персональным трансформатором

В этом случае параллельно подключаются трансформаторы, а к их выходам — сами светильники. Такой способ получается более затратный. Но при выходе из строя трансформатора не горит только одна лампа и никаких проблем с выявлением участка повреждения.

Выбор сечения проводов

При подаче низкого напряжения ток на светильники идет большой и потери по длине будут значительные. Потому для подключения точечных светильников на 12 В важно выбрать правильное сечение кабеля. Проще всего это сделать по таблице, ориентируясь на длину кабеля, прокладываемого к каждому светильнику и потребляемый ток.

Таблица для определения сечения кабеля при подключении точечных светильников на 12 В

Ток можно высчитать: разделить мощность на напряжение. Например, подключаем четыре точечных светильника со светодиодными лампами по 7 Вт. Напряжение — 12 В. Суммарная мощность — 4*7 = 28 Вт. Ток — 28 Вт/12 В = 2,3 А. В таблице берем ближайшее большее значение силы тока.

В данном случае это 4 А. При длине линии до 8,5 метров можно брать медный кабель сечением 0,75 мм2. Такое малое сечение получается исключительно из-за малой мощности светодиодных ламп.

При использовании экономок, галогенок или ламп накаливания, сечение будет намного больше, так как токи значительно возрастают.

Этот способ расчета сечения кабеля подходит для шлейфного типа параллельного соединения с одним трансформатором. При лучевом те же самые действия приходится производить для каждого светильника.

 Особенности монтажа

Монтируют точечные светильники обычно в подвесные или натяжные потоки. Еще вариант — подсветка шкафов.

В любом случае, согласно ПУЭ, прокладка получается скрытой, и рекомендовано использовать кабель в негорючей оболочке. Наиболее популярный вариант — подключить точечные светильники кабелем ВВГнг.

По желанию можно выбрать еще более безопасную его версию — ВВГнг Ls, которая во время пожара выделяет мало дыма.

Совет

Использование кабелей или проводов, не содержащих в маркировке буквы НГ — только на ваш страх и риск. Так как при работе освещения выделяется тепло, что может привести к возгоранию.

Если точечные светильники монтируются в подвесной потолок, кабель можно уложить в поперечные профили, к которым гипсокартон не крепится. В продольные его класть не стоит, так как высок шанс повредить саморезом изоляцию при монтаже гипсокартонных листов. Еще один вариант — крепить кабели на профили сбоку, притягивая их пластиковыми стяжками.

Укладывать кабель для подключения точечных светильников можно в поперечные профили, которые находятся повыше

В таком случае сначала собирают каркас, затем растягивают провода, оставляя концы в 20-30 см для удобства монтажа. При использовании светильников на 12 В трансформаторы располагают в непосредственной близости от одного из отверстий. При повреждении или необходимости обслуживания к нему можно добраться вытащив светильник.

Если планируется натяжной потолок, кабели крепят  в первую очередь, непосредственно к потолку. В этом случае их часто укладывают в гофрошланг — для повышения пожарной безопасности. Использовать можно любой подходящий крепеж для кабеля — стяжки, дюбель-стяжки, клипсы подходящего размера, проволочные лотки и др.

Источник: https://elektroznatok.ru/osveshhenie/podklyuchenie-tochechnyh-svetilnikov

Подключение точечных светильников

Точечные светильники могут работать от напряжения 220 В или 12 В. Вне зависимости от напряжения, подключаться они параллельно (в шлейф или отдельными проводами) или последовательно (гирлянда).

Разница в том, что питание для споты на 12 В подается через понижающий трансформатор. Он преобразует сетевые 220 вольт в нужные 12.

Подробнее о том, как подключить точечные светильники к одно- и двух- клавишным выключателям поговорим подробнее.

Схемы подключения на 220 В

Некоторые точечные светильники работают от 12 В. Для подачи им питания необходимо устанавливать преобразователь (говорят еще трансформатор или драйвер). С развитием технологии появились споты которые могут работать от 220 В. Такая схема хоть немного, но проще, потому в последнее время чаще подключить точечные светильники требуется к сети напрямую, без преобразователей.

Использование встраиваемых светильников позволяет получить равномерное освещение. Кроме того, можно выбрать красивое размещение точечных светильников на потолке

Последовательное подключение

Эта схема проста в реализации, для нее требуется мало проводов, но последовательно подключить точечные светильники можно лишь в относительно небольшом количестве — пять-шесть штук.

Главный минус такого способа — светиться лампы будут не в полную силу. Еще один недостаток: при выходе из строя одной лампы (перегорании) перестают работать все лампы, так как разрывается цепь.

Для восстановления работоспособности приходится проверять каждую.

Схема последовательного включения точечных светильников

Схема очень проста — фаза последовательно обходит все светильники, а к выходу последнего подается ноль. Схема с распределительной коробкой и выключателем расположена ниже.

Разводка электропроводки при последовательном подключении спотов

Обратите внимание

При работе будьте внимательны: на выключатель должна идти фаза, которая дальше идет на светильники. Ноль (нейтраль) — прямиком подается на последний в цепочке светильник. Это важно для правильной работы схемы а также для безопасности.

Если у вас проводка трехжильная — кроме нуля и фазы есть еще защитный провод «земля», его берут напрямую с «земляной» колодки и подают на каждый из светильников к соответствующей клемме. Можно «землю» взять в близлежащей розетке или на выключателе.

Схема последовательного подключения точечных светильников к двухклавишному (двойному) выключателю

Практическая реализация этой схемы удобнее не с кабелем а с проводами — ведь один провод постоянно разрывается обходя все светильники, а нулевой идет целым куском от распредкоробки до последнего осветительного прибора. Но еще раз повторимся — такой тип подключения почти не используется.

Схемы параллельного подключения

При параллельном подключении все лампы будут светить с нормальной интенсивностью, потому эта схема более популярна даже несмотря на то, что требуется большее количество проводников.

Для подключения любого количества встроенных светильников (даже со светодиодными лампами) используют негорючий кабель ВВГ нг 2*1,5 или 3*1,5  (трехжильный провод используют если проводка с заземлением).

Возможно использование кабель ВВГ нг ls (негорючий с пониженным выделением дыма при горении) но это уже по желанию. Он может быть круглым или плоским = это не важно, но негорючим — обязательно, особенно если перекрытие у вас деревянное.

Способы

Реализовываться параллельное подключение может двумя способами:

Шлейфное подключение

Рассмотрим схемы. На рисунке внизу показано как вести провод при шлейфном способе разводки. Из распредкоробки выходит кабель, он заходит на первый светильник, к выходу этого светильника подключается другой кусок кабеля, который тянется к следующему светильнику. Так подключаются все светильники.

Как подключить точечные светильники параллельно

Физически это выглядит так, как на фото внизу. Несколько отрезков кабеля соединяют светильники один за другим.

Так выглядит если делать это на подвесном или натяжном потолке

Если вы хотите осветительные приборы разделить на две группы, их подключают к двухклавишному выключателю. Схема становится несколько сложнее, но только тем, что увеличивается количество проводов.

С выключателем на две клавиши

Пример реализации можно увидеть в видео. Можно использовать другие клеммы, но сам способ показан неплохо.

Лучевое

При лучевом подключении на каждый осветительный прибор идет свой кусок кабеля.

Способ затратный по расходу кабеля, но более надежный в плане работы: при поломке не горит только одна точка освещения.

В этом случае имеет смысл дотянуть кабель от распределительной коробки по потолку до середины комнаты, там его закрепить. От этой точки начинать тянуть кабели к каждому встраиваемому светильнику.

Обратите внимание на рисунок справа. На нем показано, что от фазного провода расходятся провода к лампам и отдельно от нулевого. Так как проводов в одном месте сходится много надо выбрать надежный способ. Если провода одножильные и ламп не очень много, можно сделать скрутку, но ее потом надо будет хорошо обжать пассатижами, а потом сварить.

Важно

Не самый простой способ и соединение получается неразъемным. Но надежный. Второй способ проще: на каждом проводнике кабеля установить разъем с нужным количеством входов и подключать провода к ним. Можно использовать клемники Wago на соответствующее количество подсоединяемых проводов.

Они надежны, легко устанавливаются, но стоят прилично (подделки лучше не брать).

Параллельное подключение — кабелем к каждому светильнику

Еще вариант — обычные клеммные колодки с винтовым соединением. Они дешевые и вполне надежные, но придется с той стороны, где подключать надо будет кабель, поставить перемычки на все задействованные клеммы. Так на все провода будет подаваться напряжение.

Так можно использовать винтовые клеммные колодки

Несмотря на высокую надежность способ используется редко — расходы велики, да и качественно соединить большое количество проводов в одной точке проблематично.

Подключение точечных светильников на 12 В

Схемы точно такие же, но кабель с выключателя заводится на преобразователь, а с выхода преобразователя идет уже на лампы.

С трансформатором на 12 В

Если точечных светильников много, их предпочитают подключить к двум клавишам. В этом случае потребуются два трансформатора (блока питания, переходника).  Схема выглядит не намного сложнее — есть две ветки. При желании можно найти выключатели и на три клавиши, а можно поставить рядом несколько. Но, если вам надо изменять освещенность в широких пределах, лучше поставить диммер.

Схема подключения точечных светильников к двуклавишному выключателю

Как вы поняли, схемы отличаются только наличием или отсутствием трансформатора. Так что и остальные схемы реализовать будет несложно.

Выбор мощности преобразователя/трансформатора

Чтобы освещение работало нормально, необходимо чтобы мощность драйвера была на 15-20% больше, чем все подключенные к нему потребители. Например, нужно подобрать понижающий трансформатор для подключения 8 точечных светильников, в которые будут установлены лампы накаливания по 40 Вт. Суммарная мощность всех ламп будет 320 Вт. Трансформатор потребуется на на 380-400 Вт.

С преобразователем на каждой ветке

Понятно, что чем больше источников света будете подключать, тем более мощный преобразователь потребуется. Но с увеличением мощности растет цена и размеры устройства. Кроме того, мощные трансформаторы найти бывает сложно.

Е еще: большую и тяжелую коробку спрятать бывает сложно.

Потому в таком случае большую группу ламп делят, и к каждой ставят свой преобразователь, но меньшей мощности (как подключить точечные светильники в этом случае, можно увидеть на схеме выше).

Особенности монтажа

Чтобы правильно подключить точечные светильники надо не только грамотно выбрать схему. Надо соблюсти определенную последовательность действий, которая зависит от типа потолка.

Надо всего лишь подключить несколько точечных светильников — и вы имеете красивый интерьер

В натяжные потолки

Точечные светильники обычно устанавливают с подвесными или натяжными потолками. Если потолки натяжные, все провода укладывают заранее. Их крепят к потолку, не подключая к питанию, размещают и закрепляют на подвесах светильники, затем подключают к ним провода и проверяют работу.

Подготовлено к установке натяжных потолков

Перед монтажом натяжных потолков питание отключают, вынимают лампы и снимают части, которые могут пострадать от температуры. После установки натяжных потолков в материале прорезают отверстия (светильники видны или их можно нащупать), устанавливают уплотнительные кольца, после чего собирают светильники.

В потолки из гипсокартона

Если потолок сделан из гипсокатрона, можно действовать по той же схеме, но монтировать светильники надо после того, как потолок будет зашпаклеван. То есть, развести проводку, оставить свободно свисающие концы проводки.

 Чтобы не возникли проблемы с определением мест расположения осветительных приборов, необходимо нарисовать подробный план с указанием точных расстояний от стен и друг от друга. По этому плану делают разметку и дрелью с коронкой соответствующего размера вырезают отверстия.

Так как небольшие подвижки — в несколько сантиметров — могут быть, нарезая кабель оставляйте запас в 15-20 см. Этого будет вполне достаточно (но не забудьте, что провода крепятся к основному потолку и они должны на 7-10 см выходить за уровень гипсокартона.

Если концы окажутся слишком длинными, их всегда можно укоротить, а вот нарастить — большая проблема.

Если необходима установка преобразователя

Есть второй способ подключить точечные светильники на гипсокартонный потолок. Он используется если источников света немного — четыре-шесть штук. Весь монтаж точечных светильников вместе с проводкой делают после того как завершили работу с потолком.

До начала монтажа за уровень потолка заводят кабель/кабели от распределительной коробки. После окончания работ по шпаклевке и шлифовке делают разметку, сверлят отверстия. Через них прокидывают кабель, выводя концы наружу. После монтируют сами светильники.

Все несложно, но этот способ нельзя назвать правильным: кабели просто лежат на гипсокартоне, что точно не соответствует противопожарным нормам. На это еще можно закрыть глаза, если перекрытие бетонное, кабель взят негорючий, сечение провода не маленькое, соединение проводов сделано правильно.

Последовательность работ в фото формате

Если же перекрытия деревянные, по ПУЭ требуется прокладка в негорючих цельнометаллических лотках (кабель каналах) или металлических трубах. Смонтировать такую проводку можно только до начала работ с потолком. Нарушать правила монтажа очень нежелательно — дерево, электричество, выделение тепла при работе… не самое безопасное сочетание.

Источник: https://stroychik.ru/elektrika/podklyuchenie-tochechnyh-svetilnikov

Содержание:

Течение тока в электрической цепи осуществляется по проводникам, в направлении от источника к потребителям. В большинстве подобных схем используются медные провода и электрические приемники в заданном количестве, обладающие различным сопротивлением.

В зависимости выполняемых задач, в электрических цепях используется последовательное и параллельное соединение проводников. В некоторых случаях могут быть применены оба типа соединений, тогда этот вариант будет называться смешанным.

Каждая схема имеет свои особенности и отличия, поэтому их нужно обязательно заранее учитывать при проектировании цепей, ремонте и обслуживании электрооборудования.

Последовательное соединение проводников

В электротехнике большое значение имеет последовательное и параллельное соединение проводников в электрической цепи.

Среди них часто используется схема последовательного соединения проводников предполагающая такое же соединение потребителей. В этом случае включение в цепь выполняется друг за другом в порядке очередности.

То есть, начало одного потребителя соединяется с концом другого при помощи проводов, без каких-либо ответвлений.

Обратите внимание

Свойства такой электрической цепи можно рассмотреть на примере участков цепи с двумя нагрузками. Силу тока, напряжение и сопротивление на каждом из них следует обозначить соответственно, как I1, U1, R1 и I2, U2, R2.

В результате, получились соотношения, выражающие зависимость между величинами следующим образом: I = I1 = I2, U = U1 + U2, R = R1 + R2.

Полученные данные подтверждаются практическим путем с помощью проведения измерений амперметром и вольтметром соответствующих участков.

Таким образом, последовательное соединение проводников отличается следующими индивидуальными особенностями:

  • Сила тока на всех участках цепи будет одинаковой.
  • Общее напряжение цепи составляет сумму напряжений на каждом участке.
  • Общее сопротивление включает в себя сопротивления каждого отдельного проводника.

Данные соотношения подходят для любого количества проводников, соединенных последовательно. Значение общего сопротивления всегда выше, чем сопротивление любого отдельно взятого проводника. Это связано с увеличением их общей длины при последовательном соединении, что приводит и к росту сопротивления.

Если соединить последовательно одинаковые элементы в количестве n, то получится R = n х R1, где R – общее сопротивление, R1 – сопротивление одного элемента, а n – количество элементов.

Напряжение U, наоборот, делится на равные части, каждая из которых в n раз меньше общего значения.

Например, если в сеть с напряжением 220 вольт последовательно включаются 10 ламп одинаковой мощности, то напряжение в любой из них составит: U1 = U/10 = 22 вольта.

Проводники, соединенные последовательно, имеют характерную отличительную особенность. Если во время работы отказал хотя-бы один из них, то течение тока прекращается во всей цепи.

Наиболее ярким примером является елочная гирлянда, когда одна перегоревшая лампочка в последовательной цепи, приводит к выходу из строя всей системы.

Для установления перегоревшей лампочки понадобится проверка всей гирлянды.

Параллельное соединение проводников

В электрических сетях проводники могут соединяться различными способами: последовательно, параллельно и комбинированно.

Среди них параллельное соединение это такой вариант, когда проводники в начальных и конечных точках соединяются между собой.

Таким образом, начала и концы нагрузок соединяются вместе, а сами нагрузки располагаются параллельно относительно друг друга. В электрической цепи могут содержаться два, три и более проводников, соединенных параллельно.

Важно

Если рассматривать последовательное и параллельное соединение, сила тока в последнем варианте может быть исследована с помощью следующей схемы.

Берутся две лампы накаливания, обладающие одинаковым сопротивлением и соединенные параллельно. Для контроля к каждой лампочке подключается собственный амперметр.

Кроме того, используется еще один амперметр, контролирующий общую силу тока в цепи. Проверочная схема дополняется источником питания и ключом.

После замыкания ключа нужно контролировать показания измерительных приборов. Амперметр на лампе № 1 покажет силу тока I1, а на лампе № 2 – силу тока I2.

Общий амперметр показывает значение силы тока, равное сумме токов отдельно взятых, параллельно соединенных цепей: I = I1 + I2. В отличие от последовательного соединения, при перегорании одной из лампочек, другая будет нормально функционировать.

Поэтому в домашних электрических сетях используется параллельное подключение приборов.

С помощью такой же схемы можно установить значение эквивалентного сопротивления. С этой целью в электрическую цепь добавляется вольтметр. Это позволяет измерить напряжение при параллельном соединении, сила тока при этом остается такой же. Здесь также имеются точки пересечения проводников, соединяющих обе лампы.

В результате измерений общее напряжение при параллельном соединении составит: U = U1 = U2. После этого можно рассчитать эквивалентное сопротивление, условно заменяющее все элементы, находящиеся в данной цепи.

При параллельном соединении, в соответствии с законом Ома I = U/R, получается следующая формула: U/R = U1/R1 + U2/R2, в которой R является эквивалентным сопротивлением, R1 и R2 – сопротивления обеих лампочек, U = U1 = U2 – значение напряжения, показываемое вольтметром.

Следует учитывать и тот фактор, что токи в каждой цепи, в сумме составляют общую силу тока всей цепи. В окончательном виде формула, отражающая эквивалентное сопротивление будет выглядеть следующим образом: 1/R = 1/R1 + 1/R2.

При увеличении количества элементов в таких цепях – увеличивается и число слагаемых в формуле. Различие в основных параметрах отличают друг от друга и источников тока, позволяя использовать их в различных электрических схемах.

Параллельное соединение проводников характеризуется достаточно малым значением эквивалентного сопротивления, поэтому сила тока будет сравнительно высокой. Данный фактор следует учитывать, когда в розетки включается большое количество электроприборов. В этом случае сила тока значительно возрастает, приводя к перегреву кабельных линий и последующим возгораниям.

Законы последовательного и параллельного соединения проводников

Данные законы, касающиеся обоих видов соединений проводников, частично уже были рассмотрены ранее.

Для более четкого их понимания и восприятия в практической плоскости, последовательное и параллельное соединение проводников, формулы следует рассматривать в определенной последовательности:

  • Последовательное соединение предполагает одинаковую силу тока в каждом проводнике: I = I1 = I2.
  • Закон ома параллельное и последовательное соединение проводников объясняет в каждом случае по-своему. Например, при последовательном соединении, напряжения на всех проводниках будут равны между собой: U1 = IR1, U2 = IR2. Кроме того, при последовательном соединении напряжение составляет сумму напряжений каждого проводника: U = U1 + U2 = I(R1 + R2) = IR.
  • Полное сопротивление цепи при последовательном соединении состоит из суммы сопротивлений всех отдельно взятых проводников, независимо от их количества.
  • При параллельном соединении напряжение всей цепи равно напряжению на каждом из проводников: U1 = U2 = U.
  • Общая сила тока, измеренная во всей цепи, равна сумме токов, протекающих по всем проводникам, соединенных параллельно между собой: I = I1 + I2.

Для того чтобы более эффективно проектировать электрические сети, нужно хорошо знать последовательное и параллельное соединение проводников и его законы, находя им наиболее рациональное практическое применение.

Смешанное соединение проводников

В электрических сетях как правило используется последовательное параллельное и смешанное соединение проводников, предназначенное для конкретных условий эксплуатации. Однако чаще всего предпочтение отдается третьему варианту, представляющему собой совокупность комбинаций, состоящих из различных типов соединений.

В таких смешанных схемах активно применяется последовательное и параллельное соединение проводников, плюсы и минусы которых обязательно учитываются при проектировании электрических сетей. Эти соединения состоят не только из отдельно взятых резисторов, но и довольно сложных участков, включающих в себя множество элементов.

Смешанное соединение рассчитывается в соответствии с известными свойствами последовательного и параллельного соединения. Метод расчета заключается в разбивке схемы на более простые составные части, которые считаются отдельно, а потом суммируются друг с другом.

схема. Что дает параллельное соединение аккумуляторов?

Аккумуляторы обычно изготавливаются с прицелом на работу с определённой стандартизированной нагрузкой. Так, есть батареи, обеспечивающие функционирование микроконтроллеров – они обладают напряжением 5 В. Для работы с двигателями используются аккумуляторы, которые могут предоставить 12 В или 24 В. А что делать, если необходимо получить 60 В? Батарею с таким напряжением ещё попробуй найди. В таком случае нам может помочь соединение аккумуляторов параллельно. Что даёт такой ход? Какова схема такого подключения? Какие особенные аспекты этого хода есть? Как делается параллельное соединение аккумуляторов? Схема для этого действия как выглядит? Все эти, а также ряд других вопросов мы с вами и рассмотрим в рамках данной статьи.


Что дает параллельное соединение аккумуляторов на практике?

Итак, для начала обрисуем общую схему. Соединение аккумуляторов параллельно предусматривает такой подход, чтобы все положительные клеммы подсоединялись к определённой точке на электрической схеме, которая именуется плюсом. Подобное необходимо сделать и с отрицательными выводами. Только они подсоединяются к минусу. Зачем нам нужно такое делать? В конечном результате мы имеем напряжение, которое есть у одного аккумулятора (рассматривается ситуация, что у нас одинаковые батареи). Но вот емкость получившейся конструкции будет равна сумме этого параметра всех источников питания, которые есть в схеме. Электрическая энергия равна единичному значению, помноженному на количество устройств. Это, впрочем, не зависит от того, какое соединение используется – параллельное или последовательное.

Зачем аккумуляторы соединять в батарею?

Результат таких действий мы рассмотрели. А почему нам может понадобиться соединение аккумуляторов параллельно? Любые электрические системы или устройства несут омические потери, когда часть энергии превращается в тепло и при этом не происходит полезная работа. Это из-за невозможности получения коэффициента полезного действия 100%. При этом из курса школьной физики можно вспомнить, что чем больше напряжение, тем меньше ток при той же мощности и менее значительные омические потери. Таким образом, чем более высоковольтные аккумуляторы мы используем, тем лучший результат получим. Но даже с таким подходом не всегда может хватать емкости одной батареи. В таком случае можно заменить её на аккумулятор повышенной емкости. Но это не всегда удобно, и иногда проще просто поставить ещё один источник питания и использовать параллельное соединение аккумуляторов, чтобы они дольше поддерживали какую-то систему.

Подходит ли этот вариант для источников питания различной емкости?

Параллельное соединение разных аккумуляторов не несёт в себе опасности, если рассматривать проблему с точки зрения напряжения. С клеммами батарей ничего страшного не сможет случиться. Разряд или заряд источников питания будет происходить синхронно в силу характера соединения. А вот если затронуть тему токов, то здесь уже немного сложнее. Так, необходимо позаботиться о том, чтобы он не превышал определённой величины, которая указывается непосредственно самим производителем.

Наиболее распространёнными являются показатели 100 А и 130 А. Причиной такого ограничения является то, что непосредственно клеммы не смогут передавать такой ток (хотя теоретически самому аккумулятору это под силу). Но это самый верх, который может быть только считанные секунды. Давайте рассмотрим более реалистический вариант использования.

Технические ограничения

Если посмотреть на технические характеристики разрешенной величины тока, то обычно здесь больших цифр не увидишь. Так, обычно нельзя допускать, чтобы соединялись вместе аккумуляторы, емкость которых разнится от 5 до 25 раз (это как правило). Более того, данный аспект необходимо внимательно изучить, поскольку возможным является даже короткое замыкание. Риск его возникновения находится в диапазоне 15-70 емкостей самого малого аккумулятора (зависит от марки и технической реализации). Грубо говоря, чем меньше времени они функционируют, тем с большим значением тока можно работать. Так, если разница между ними составляет 5 раз, то это значит, что они смогут функционировать всё время (теоретически). Но вот если мы работаем со 20-кратным различием, то желательно, чтобы счет был на секунды. Многие производители источников питания указывают пороговые значения тока для своей продукции. Например, 2,6 А.

Почему есть ограничения?

Давайте далее изучать тему про параллельное соединение аккумуляторов разной емкости. Ранее было указано, что производители рекомендуют ограничения в единицы Ампер, хотя на практике этот предел может быть превышен многократно. Почему так? Для этого рассмотрим само строение аккумулятора на примере свинцово-кислотной батареи. Такой выбор сделан благодаря распространенности источников питания данного типа.

Итак, для успешного протекания необходимой электрохимической реакции необходимо обеспечить её качественным электролитом. Важно также совершение процесса в верхних слоях и отвод продуктов. В этом значительным образом помогает активная масса пластин аккумулятора. Ведь благодаря ей легче подводится и отводится вещество, участвующее в реакции. Но по мере перемещения «ресурсных материалов» вниз всё начинает происходить медленнее. Активно сказывается и то, что в электролите появляется сера. Поэтому соединение аккумуляторов параллельно предпочтительным является только когда батарея заряжена. Чем ниже реальный показатель напряжения, тем опаснее работа источников питания разной емкости. Поэтому желательным является обеспечение своевременного питания. Лучше всего будет не давать емкости упасть меньше 1/3 номинала.

Особенности зарядки при параллельном соединении

Во время начала этого процесса предпочтительной является передача довольно большого зарядного тока. Ведь сначала будет восстанавливаться поверхность аккумулятора, а потом — нижние его слои. Одновременно с этим желательным является уменьшение тока, поскольку снижается интенсивность электрохимической реакции, вследствие чего из-за большого количества энергии может «закипеть» электролит (будет происходить его разложение).

Если рассматривать один из самых популярных типов аккумуляторов – свинцово-кислотный, то он при нарушении данного предписания вряд ли сразу выйдет из строя. Но вот срок его службы явно существенно сократится. Вообще, если говорить о зарядке источников питания, то стоит сконцентрировать внимание на том, что желательно пользоваться заводскими приборами. Если эксплуатировать что-то иное, то могут быть не учтены определённые аспекты (или неправильно приняты во внимание), что обернётся проблемами в будущем.

Об аккумуляторах и емкости

Давайте ещё углубимся в параллельное соединение разных аккумуляторов (а также одинаковых). Необходимо понимать, что если суммарный ток не будет превышать установленные ограничения, то проблем и опасностей не появится.

Давайте рассмотрим соединение двух аккумуляторов параллельно на 2 А, когда они из одной партии и заряжаются током 2*2= 4 А. Здесь нет опасностей, поскольку благодаря одинаковой конструкции токи будут разделяться пропорционально. И никакие рубежи не пересекутся.

А вот теперь давайте возьмем источники питания, где существует значительная разница. Когда ток превысит установленные производителем ограничения, то потечёт через аккумулятор, при том, что он не рассчитан на это. Думаем, говорить о результате не нужно. Это относится ко всем, а не только к свинцово-кислотным батареям. Даже если вы хотите сделать параллельное соединение аккумуляторов Li-Ion, которые считаются имеющими повышенную надежность, не пренебрегайте техникой безопасности.

Рассчитываем необходимые показатели

Итак, нам необходимо обеспечить значительную величину тока с применением параллельно соединённых элементов питания. Как узнать, что нам нужно? Для этого можно воспользоваться специальной формулой, которая сейчас и будет приведена:

Т=РТОЭП*КЭПОТ

А сейчас расшифровка формулы:

Т – ток, который получится. Необходимо, чтобы он совпадал с нужным результатом.

РТЕЭП – разрядный ток единицы элемента питания. То есть сколько может дать один аккумулятор.

КЭПОТ – количество элементов питания одного типа.

В радиолюбительской практике бывает сложно получить необходимые значения. Эта же формула сделает достижение цели более лёгким.

Ищем другие способы включения батарей

Мы уделили параллельному соединению аккумуляторов значительное внимание. Надеемся, что это поможет решить поставленные задачи. Но если во время ознакомления со статьей к вам пришла мысль, что описываемые здесь решения не подходят под какой-то конкретный случай, предлагаем ознакомиться со следующим:

  1. Последовательное соединение. Грубо говоря, мы увеличиваем напряжение, которое нам дадут источники бесперебойного питания.
  2. Смешанное соединение. В данном случае происходит одновременное увеличение и тока, и напряжения. Но это весьма сложная схема для построения.

Заключение

Напоследок хочется дать немного напутствий. Прежде всего, соблюдайте технику безопасности. Также перед работой с аккумуляторами совсем не лишним будет ознакомление с инструкциями и рекомендациями, которые представляют их производители. Это позволит избежать ситуаций, которые могут негативно влиять на срок службы источников питания. Также соблюдайте особенную осторожность при работе с батареями, обеспечивающими значительные показатели. Ведь в таких случаях риск электротравмы становится весьма вероятным. Да и со слабыми элементами не нужно обращаться легкомысленно.

Как: подключить две батареи параллельно

С момента публикации этой статьи я получил много вопросов о подключении аккумуляторов. Как: подключить две батареи параллельно — часть 2 отвечает на часто задаваемые вопросы.

Как и большинство вещей, есть правильный и неправильный способ сделать это, и я получаю электронные письма о том, как подключить две батареи параллельно и заставить еще больше людей найти сайт, задав вопрос в Google.Итак, вот краткое руководство с некоторыми объяснениями правильного и неправильного пути.

Большинство людей, которые хотят соединить две батареи вместе, пытаются увеличить емкость батареи своей существующей установки. Следует помнить одну вещь: если вы собираетесь установить вторую батарею, вам придется начать с двух новых идентичных батарей. Та же марка, номинальная мощность в ампер-часах и, если можно, та же дата изготовления. Подключение аккумуляторов с разным номиналом Ач или от разных производителей не является хорошей идеей, так как это может / приведет к тому, что одна батарея попытается зарядить другую (из-за различий внутреннего прямого и обратного сопротивления) и может привести ко всем видам других проблем .

Итак, теперь у нас есть две новые идентичные батареи, как нам соединить две батареи вместе? Что ж, наиболее очевидным является просто подключить новую батарею к исходной батарее с помощью кабеля и новых клеммных зажимов, как это….

Хорошо, это будет работать. Погодите, давайте посмотрим поближе.

Батарея A — это основная батарея, а Батарея B — наша недавно установленная вторичная батарея. Теперь, когда мы загружаем всю систему … например, запускаем двигатель, на двух кабелях, соединяющих две батареи, будет небольшое падение напряжения … допустим, 0.5 вольт на каждое звено или мостовой кабель, то есть всего один вольт. Таким образом, батарея A всегда будет обеспечивать больше энергии, чем батарея B, поскольку кажущееся напряжение батареи B всегда меньше, чем у батареи A из-за падения напряжения. Теперь в течение определенного периода времени батарея A всегда будет « использоваться » немного больше, чем батарея B, поэтому в какой-то момент батарея A будет работать больше и будет « стареть » быстрее, чем батарея B, что в конечном итоге приведет к проблемам и потребует замены . Но помните, что я сказал ранее, вы всегда должны использовать батареи одного производителя с одинаковыми номинальными характеристиками и датой производства … ну, это все еще применимо, и теперь вы будете заменять батарею B, которая, вероятно, все еще работает нормально.

Другая сторона — это зарядка. У нас по-прежнему будет падение напряжения — хотя оно будет меньше, поскольку зарядный ток намного меньше, чем ток запуска для запуска вашего двигателя, давайте назовем его 1/4 В (0,25 В) на каждом кабеле, так что теперь двигатель работает, и батареи заряжаются … но батарея A получает полное напряжение зарядки — например, 14,0 вольт, а батарея B получает только 13,0 вольт, поэтому на самом деле недостаточно. Итак, теперь мы находимся в ситуации, когда батарея A выполняет больше работы, а батарея B не заряжается должным образом.Так какое же решение?

Ну, это не будет вам дорого стоить… .. просто соедините их немного иначе!

Получив питание от второй батареи, мы теперь выравниваем «батарею» электрически. Когда мы запускаем наш двигатель сейчас, батарея A не имеет падения напряжения на землю и 0,5 вольт на выходе…. и батарея B имеет падение 0,5 вольт на землю и отсутствие падения напряжения на выходе. Таким образом, просто переместив одно соединение, мы выровняли падение напряжения на обеих батареях. Теперь то же самое происходит в обратном порядке при зарядке.Батарея A имеет падение напряжения на стороне + Ve, а батарея B имеет падение напряжения на стороне -Ve. Итак, теперь мы заряжаем обе батареи одинаково.

Несколько замечаний по установке второго аккумулятора

Как я сказал ранее, всегда используйте одинаковые батареи — той же марки, той же емкости Ач и той же даты изготовления, если возможно.

Перед установкой аккумуляторов найдите время, чтобы зарядить их по отдельности с помощью интеллектуального зарядного устройства, чтобы при соединении их вместе они имели одинаковый заряд — таким образом вы получите максимальную отдачу от аккумуляторов.

Всегда старайтесь использовать кабель того же размера или большего размера, что и существующие кабели, соединяющие старую батарею.

Всегда старайтесь, чтобы соединительные или мостовые кабели были одинаковой длины, и проводите их через одно и то же отверстие в любом металлическом кузове. Это предотвратит вероятность возникновения любых повышенных / квази-полей постоянного тока и линейно нарастающих полей постоянного тока, особенно с кабелями, пропускающими вверх 100 А (инверторы и т. Д.). При включении / выключении высоких нагрузок постоянного тока также необходимо учитывать другие факторы. Это то, как это делают профессионалы морской и авиационной индустрии, поэтому я рекомендую вам это делать.

НИКОГДА не подключайте заземление обоих аккумуляторов к шасси автомобиля и полагайтесь на кузов автомобиля в качестве электрического пути. Связывайте их только друг с другом и используйте ОДНО соединение шасси или кузова.

Все инсталляции разные. Может случиться так, что вместо того, чтобы перемещать положительный вывод к новой батарее (B), лучше оставить то, где он находится, и вместо этого переместить отрицательный (заземление) на новую батарею. Просто запомните один вывод от одной батареи, а другой — от другой.Найдите время, чтобы спланировать, прежде чем что-либо делать.

НИКОГДА не отрезайте несколько жилок от кабеля, чтобы попытаться вставить два сверхмощных кабеля в клемму аккумулятора, предназначенную для одного кабеля. Существуют специальные клеммы для аккумуляторов, рассчитанные на два кабеля… Загляните в специализированные интернет-магазины.

Поскольку вы, вероятно, делаете это, потому что вам нужна большая емкость, стоит проверить существующие сверхпрочные кабели … было бы хорошее время подумать, нужно ли модернизировать и существующее.

Если вы хотите установить вторую батарею в свой 4 x 4 при установке лебедки, это не способ сделать это. Я расскажу об этом в будущем «Как сделать»

.

Будьте в безопасности…

В этих батареях хранится огромное количество энергии, если вы закоротите одну, она взорвется… если вы соедините две вместе неправильно… она все равно будет БАХ, но намного ГРОМЧЕ! Серьезно, если у вас есть сомнения, обратитесь к автоэлектрику. Если вы ошибетесь, это серьезно повредит вам.

Если вы сочли это полезным, я был бы признателен, если бы вы нажали на звездочку рейтинга вверху страницы, спасибо.

ОБНОВЛЕНИЕ: Если вы думаете об установке второй батареи в свой автомобиль, действительно ли вам нужно подключить их напрямую параллельно, чтобы получить одну большую батарею? Если вам не нужна чистая пусковая мощность (ток срабатывания) от батареи, могут быть доступны другие варианты, которые дадут вам раздельную зарядку и возможность комбинировать их при необходимости.Прочтите «Реле , VSR, SCR… в чем разница? ”, чтобы узнать, есть ли лучший вариант, отвечающий вашим потребностям.

S

PS

Параллельное подключение двух батарей

Я прикрепил чертеж в формате PDF (ниже) этого чертежа, который вы можете загрузить и распечатать вместе со схемами подключения выше. Как подключить две батареи параллельно 01

Эту статью коллеги по караванам и известного автора Collyn Rivers — « Подключение аккумуляторов для большей мощности » стоит прочитать, если вы планируете увеличить емкость аккумулятора вашего дома на колесах, автодома или жилого дома.

Как: подключить две батареи параллельно — часть 2 отвечает на самые распространенные вопросы, которые мне задавали.

Общие сведения о кабелях и сечениях — При выполнении электрического проекта для вашего дома на колесах или автодома одним из ключевых соображений является то, какой тип и размер кабеля использовать. Выбор кабеля слишком маленького размера для данной задачи может привести к расплавлению изоляции кабеля или повреждению оборудования из-за падения напряжения.

ОБНОВЛЕНИЕ

— Больше информации можно найти в моем блоге здесь….Электрооборудование наземного транспорта и прочее оборудование…

.

Авторские права © 2011-2020 Саймон П. Барлоу — Все права защищены

Как это:

Нравится Загрузка …

Параллельное соединение по выгодной цене — выгодные предложения на параллельное соединение от глобальных продавцов параллельного соединения

Отличные новости !!! Вы находитесь в нужном месте для параллельного подключения. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress.У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку это лучшее параллельное соединение в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что у вас есть параллельное соединение на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в параллельном подключении и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести parallel connect по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Как подключить батареи последовательно или параллельно?

Что такое банк батарей? Нет, это не какое-то заведение с финансовой батареей. Блок батарей — это результат соединения двух или более батарей для одного приложения.Что это дает? Ну, подключив батареи, вы можете увеличить напряжение, силу тока или и то, и другое. Наконец, иллюстрированное описание того, что означает подключение батарей последовательно или параллельно.

Нам часто задают вопрос: «Как мне подключить аккумулятор, если я хочу удвоить емкость, но не напряжение?» Или аналогичные вопросы. Это может сбить с толку, если вы никогда этого не делали, но, надеюсь, это упростит задачу. Обязательно прочтите важные примечания внизу, чтобы защитить себя от повреждения любого оборудования!

Последовательное подключение

Первое, что вам нужно знать, это то, что существует два основных способа успешного соединения двух или более батарей: первый — через серию, а второй — параллельный.Давайте начнем с последовательного метода. Последовательное соединение добавляет напряжение двух батарей, но сохраняет ту же номинальную силу тока (также известную как ампер-часы). При последовательном подключении батарей вы удваиваете напряжение, сохраняя при этом ту же номинальную емкость (ампер-часы). Просто используйте перемычку между минусом первой батареи и плюсом второй батареи. Отсоедините отрицательный провод от открытого разъема от первой батареи, а положительный — от открытого разъема на второй батарее.

Например, эти две 6-вольтовые батареи, соединенные последовательно, теперь выдают 12 вольт, но их общая емкость по-прежнему составляет 10 ампер.

Для последовательного соединения батарей используйте перемычку, чтобы соединить отрицательную клемму первой батареи с положительной клеммой второй батареи. Используйте другой набор кабелей для подключения открытых положительных и отрицательных клемм к вашему приложению.

Примечание. Никогда не перекрещивайте оставшиеся открытые положительный и открытый отрицательный полюсы друг с другом, так как это приведет к короткому замыканию батарей и вызовет повреждение или травму.

Убедитесь, что подключаемые батареи имеют одинаковое напряжение и емкость. В противном случае у вас могут возникнуть проблемы с зарядкой и сокращение срока службы батареи.

Параллельное подключение

Другой тип подключения — параллельный. Параллельное соединение увеличит ваш номинальный ток, но напряжение останется прежним. На «параллельной» диаграмме мы вернулись к 6 вольт, но ампер увеличился до 20 Ач. Важно отметить, что из-за увеличения силы тока аккумуляторов вам может понадобиться более прочный кабель, чтобы кабели не перегорели.

При параллельном подключении вы удваиваете емкость (ампер-часы) батареи, сохраняя при этом напряжение одной из отдельных батарей. Это может быть использовано в таких приложениях, как аккумуляторы для ноутбуков, некоторые скутеры, резервные копии некоторых ИБП и т. Д. Используйте перемычку между плюсами обеих батарей и другую перемычку между минусами обеих батарей. Подключите положительный и отрицательный провода к одной и той же батарее, чтобы работать с вашим приложением.

Чтобы соединить батареи параллельно, используйте перемычку для соединения положительных клемм и другую перемычку для соединения отрицательных клемм обеих батарей друг с другом.Отрицательный к отрицательному и положительный к положительному. Вы МОЖЕТЕ подключить нагрузку к ОДНОЙ из батарей, и она будет разряжать обе батареи одинаково. Однако предпочтительный метод поддержания уровня заряда батарей — это подсоединение к плюсу на одном конце батарейного блока и к минусу на другом конце блока.

Важные примечания: При подключении аккумуляторов в блоке следует помнить о некоторых важных моментах: — Узнайте о требованиях вашего приложения. Например: не удваивайте грузоподъемность вашего автомобиля Power Wheels, если вы не должны этого делать… вы можете сжечь двигатель.Следуйте рекомендациям для вашего приложения. — Не используйте два разных химического состава при подключении блока. Обычно напряжения будут разными, но, что более важно, будут разные тарифы и разные емкости, что приведет к сокращению срока службы. — Постарайтесь максимально сопоставить мощности. При подключении аккумуляторов в батарею старайтесь максимально соответствовать емкостям, чтобы одна батарея не разряжалась быстрее, чем другая. Аккумулятор работает при комбинированном напряжении, поэтому ваша одна ячейка, которая разряжается быстрее, скорее всего, разрядится глубже, чем она сможет восстановиться.

Последовательное и параллельное соединение

Выравнивание аккумуляторов — это подключение к плюсу на одном конце аккумуляторного блока и к минусу на другом конце блока. Также возможно подключение батарей в так называемой последовательной / параллельной конфигурации. Это может показаться запутанным, но мы объясню ниже. Таким образом вы можете увеличить выходное напряжение и номинальный ток в ампер / час. Чтобы сделать это успешно, вам понадобится как минимум 4 батареи.

Если у вас есть два набора батарей, уже подключенных параллельно, вы можете соединить их вместе, чтобы образовать серию.На схеме выше у нас есть банк, который выдает 12 вольт и имеет 20 ампер-часов.

Не заблудись. Помните, что электричество проходит через параллельное соединение точно так же, как и в одиночной батарее. Он не заметит разницы. Таким образом, вы можете последовательно соединить два параллельных соединения, как две батареи. Требуется только один кабель; мост между положительной клеммой одного параллельного банка и отрицательной клеммой другого параллельного банка.

Это нормально, если к терминалу подключено более одного кабеля.Необходимо успешно строить такие аккумуляторные батареи.

Теоретически вы можете подключить столько батарей, сколько захотите. Но когда вы начинаете собирать путаницу из батарей и кабелей, это может сбивать с толку, а путаница — опасной. Помните о требованиях к вашему приложению и придерживайтесь их. Также используйте батареи той же мощности. По возможности избегайте смешивания и соответствия размеров батарей.

Выберите более мощный аккумулятор

Краткий справочник по словарю

Ампер-час — это единица измерения электрической емкости аккумулятора.Стандартный номинал усилителя рассчитан на 20 часов.

Напряжение представляет собой давление электричества. Для некоторых приложений требуется большее «давление», что означает более высокое напряжение.

Статьи, которые могут вам понравиться

Нравится:

Нравится Загрузка …

31 августа 2019 г.,

21.1 Последовательные и параллельные резисторы — College Physics

21.1 Последовательные и параллельные резисторы — College Physics | OpenStaxSkip к контенту
  1. Предисловие
  2. 1 Введение: Природа науки и физики
    1. Введение в науку и область физики, физических величин и единиц измерения
    2. 1.1 Физика: Введение
    3. 1.2 Физические величины и единицы
    4. 1.3 Точность, прецизионность и значащие числа
    5. 1.4 Приближение
    6. Глоссарий
    7. Краткое содержание раздела
    8. Концептуальные вопросы
    9. Задачи и упражнения
  3. Одномерная кинематика
  4. 2.1 Смещение
  5. 2.2 Векторы, скаляры и системы координат
  6. 2.3 Время, скорость и скорость
  7. 2.4 Ускорение
  8. 2.5 Уравнения движения для постоянного ускорения в одном измерении
  9. 2.6 Основы решения проблем для одномерной кинематики
  10. 2.7 Падающие объекты
  11. 2.8 Графический анализ одномерного движения
  12. Глоссарий
  13. Краткое содержание раздела 9017 Вопросы
  14. Задачи и упражнения
  • 3 Двумерная кинематика
    1. Введение в двумерную кинематику
    2. 3.1 Кинематика в двух измерениях: введение
    3. 3.2 Сложение и вычитание векторов: графические методы
    4. 3.3 Сложение и вычитание векторов: аналитические методы
    5. 3.4 Движение снаряда
    6. 3.5 Добавление скоростей
    7. Глоссарий
    8. Краткое содержание раздела
    9. Задачи и упражнения
  • 4 Динамика: сила и законы движения Ньютона
    1. Введение в динамику: законы движения Ньютона
    2. 4.1 Развитие концепции силы
    3. 4.2 Первый закон движения Ньютона: инерция
    4. 4.3 Второй закон движения Ньютона: концепция системы
    5. 4.4 Третий закон движения Ньютона: симметрия сил
    6. 4.5 Примеры нормалей, натяжения и других of Forces
    7. 4.6 Стратегии решения проблем
    8. 4.7 Дальнейшие применения законов движения Ньютона
    9. 4.8 Расширенная тема: Четыре основных силы — Введение
    10. Глоссарий
    11. Краткое содержание раздела
    12. Концептуальные вопросы
    13. Задачи и упражнения
  • 5 Дальнейшие применения законов Ньютона: трение, сопротивление и упругость
    1. Введение: Дальнейшие применения законов Ньютона
    2. 5.1 Трение
    3. 5.2 Силы сопротивления
    4. 5.3 Эластичность: напряжение и деформация
    5. Глоссарий
    6. Краткое содержание раздела
    7. Концептуальные вопросы
    8. Задачи и упражнения
  • 6 Равномерное круговое движение и гравитация Введение в гравитацию
    1. 6.1 Угол вращения и угловая скорость
    2. 6.2 Центростремительное ускорение
    3. 6.3 Центростремительная сила
    4. 6.4 Фиктивные силы и неинерциальные системы координат: сила Кориолиса
    5. 6.5 Универсальный закон тяготения Ньютона
    6. 6.6 Спутники и законы Кеплера: аргумент в пользу простоты
    7. Глоссарий
    8. Резюме раздела
    9. Концептуальные вопросы
    10. Задачи и упражнения
  • 7 Работа, энергия и энергетические ресурсы 9017 Работа, энергия и энергетические ресурсы
  • 7.1 Работа: научное определение
  • 7.2 Кинетическая энергия и теорема работы-энергии
  • 7.3 Гравитационная потенциальная энергия
  • 7.4 Консервативные силы и потенциальная энергия
  • 7,5 Неконсервативные силы
  • 7.6 Сохранение энергии
  • 7,7 Энергия
  • 7,8 Работа, энергия и мощность у людей
  • 7.9 Мировое потребление энергии
  • Глоссарий
  • Краткое содержание раздела
  • Задачи и упражнения
  • 8 Линейный импульс и столкновения
    1. Введение в линейный импульс и столкновения
    2. 8.1 Линейный импульс и сила
    3. 8.2
  • Параллельное соединение двух или более транзисторов

    Параллельное соединение транзисторов — это процесс, в котором идентичные выводы двух или более транзисторов соединяются вместе в схему, чтобы увеличить допустимую мощность объединенной параллельной схемы. набор транзисторов.

    В этом посте мы узнаем, как безопасно подключить несколько транзисторов параллельно, это могут быть биполярные транзисторы или МОП-транзисторы, мы обсудим оба.

    Зачем нужен параллельный транзистор

    При создании силовых электронных схем правильная конфигурация силового выходного каскада становится очень важной.Это включает в себя создание силового каскада, который может обрабатывать большую мощность с наименьшими усилиями. Обычно это невозможно при использовании отдельных транзисторов, и требуется, чтобы многие из них были подключены параллельно.

    Эти каскады в основном могут состоять из силовых устройств, таких как силовые BJT или MOSFET. Обычно одинарных BJT достаточно для получения умеренного выходного тока, однако, когда требуется более высокий выходной ток, возникает необходимость добавить большее количество этих устройств вместе. Поэтому возникает необходимость подключить эти устройства параллельно.Хотя использование одиночных BJT относительно проще, их параллельное соединение требует некоторого внимания из-за одного существенного недостатка, связанного с характеристиками транзисторов.

    Что такое «тепловой разгон» в BJT

    Согласно их спецификациям, транзисторы (BJT) должны работать в достаточно более холодных условиях, чтобы их рассеиваемая мощность не превышала максимальное указанное значение. И поэтому мы устанавливаем на них радиаторы, чтобы выдержать вышеуказанный критерий.

    Кроме того, BJT имеют характеристику отрицательного температурного коэффициента, которая заставляет их увеличивать скорость проводимости пропорционально увеличению температуры корпуса.

    Поскольку температура корпуса имеет тенденцию к увеличению, ток через транзистор также увеличивается, что приводит к дальнейшему нагреву устройства.

    Процесс превращается в своего рода цепную реакцию, быстро нагревая устройство до тех пор, пока оно не станет слишком горячим, чтобы поддерживать его работу, и не повредит. В транзисторах такая ситуация называется тепловым разгоном.

    При параллельном соединении двух или более транзисторов из-за их незначительно различающихся индивидуальных характеристик (hFE) транзисторы в группе могут рассеиваться с разной скоростью, некоторые немного быстрее, а другие немного медленнее.

    Следовательно, транзистор, который может пропускать через него немного больший ток, может начать нагреваться быстрее, чем соседние устройства, и вскоре мы можем обнаружить, что устройство, входящее в ситуацию теплового разгона, повреждает себя и впоследствии передает явление на остальные устройства. а также в процессе.

    Ситуация может быть эффективно решена путем добавления резистора небольшого номинала последовательно с эмиттером каждого транзистора, подключенного параллельно.Резистор подавляет и контролирует величину тока, проходящего через транзисторы, и никогда не позволяет ему достигать опасного уровня.

    Значение должно быть соответствующим образом рассчитано в соответствии с величиной тока, проходящего через них.

    Как подключается? См. Рисунок ниже.

    Как рассчитать резистор, ограничивающий ток эмиттера в параллельных BJTs

    На самом деле это очень просто и может быть рассчитано с использованием закона Ома:

    R = V / I,

    Где V — напряжение питания, используемое в цепи, а «I» может составлять 70% максимальной пропускной способности транзистора по току.

    Например, предположим, что если вы использовали 2N3055 для BJT, поскольку максимальная пропускная способность устройства по току составляет около 15 А, 70% от этого будет около 10,5 А.

    Следовательно, если V = 12 В, тогда

    R = 12 / 10,5 = 1,14 Ом

    Расчет базового резистора

    Это можно сделать по следующей формуле

    Rb = (12 — 0,7) hFE / ток коллектора (Ic)

    Предположим, что hFE = 50 , Ток нагрузки = 3 ампера, вышеприведенная формула может быть решена следующим образом:

    Rb = 11.3 x 50/3 = 188 Ом

    Как избежать использования эмиттерных резисторов в параллельных BJT

    Хотя использование резисторов-ограничителей тока эмиттера выглядит хорошо и технически правильно, более простым и разумным подходом может быть установка BJT на обычные радиаторы с нанесенным на их контактные поверхности большим количеством радиаторной пасты.

    Эта идея позволит вам избавиться от грязных эмиттерных резисторов с проволочной обмоткой.

    Установка на общий радиатор обеспечит быстрое и равномерное распределение тепла и устранит опасную ситуацию теплового разгона.

    Более того, поскольку предполагается, что коллекторы транзисторов должны быть параллельны и соединены друг с другом, использование слюдяных изоляторов больше не становится существенным и делает вещи намного удобнее, поскольку корпус транзисторов подключается параллельно через сам металлический радиатор. .

    Это как беспроигрышная ситуация … транзисторы легко соединяются параллельно через металлический радиатор, избавляясь от громоздких эмиттерных резисторов, а также устраняя ситуацию теплового разгона.

    Параллельное подключение полевых МОП-транзисторов

    В предыдущем разделе мы узнали, как безопасно подключать транзисторы BJT параллельно. Когда дело доходит до МОП-транзисторов, условия становятся полностью противоположными и в значительной степени в пользу этих устройств.

    В отличие от BJT, МОП-транзисторы не имеют проблем с отрицательным температурным коэффициентом и, следовательно, свободны от ситуаций теплового разгона из-за перегрева.

    Напротив, эти устройства демонстрируют характеристики с положительным температурным коэффициентом, что означает, что устройства начинают проводить менее эффективно и начинают блокировать ток, когда он начинает нагреваться.

    Таким образом, при параллельном подключении МОП-транзисторов нам не нужно ни о чем беспокоиться, и вы можете просто подключить их параллельно, независимо от каких-либо токоограничивающих резисторов, как показано ниже. Однако, используя отдельные резисторы затвора для каждого из

    Наши блоги — Как заряжать литиевые батареи параллельно?

    27 ноября 2019 г. 19:19:55 America / Los_Angeles

    Батареи могут достичь желаемого рабочего напряжения при последовательном соединении нескольких ячеек; Каждая из ячеек добавит свой потенциал напряжения, чтобы получить полное напряжение, требуемое на клеммах.С другой стороны, параллельное соединение увеличивает емкость за счет простого добавления общего ампер-часа (Ач) всех задействованных ячеек.

    Однако некоторые аккумуляторные блоки состоят из комбинации последовательного и параллельного подключения. Для ноутбуков обычно используются четыре литий-ионных элемента 3,6 В, подключенных последовательно для достижения номинального напряжения 14,4 В, а затем две ячейки, подключенные параллельно, для увеличения емкости с 2400 мАч до 4800 мАч. Эта конфигурация известна как 4s2p, что означает четыре ячейки последовательно и две ячейки параллельно.Изолирующая пленка между ячейками предотвратит короткое замыкание токопроводящей металлической оболочки.


    Большинство химикатов, используемых в батареях, подходят как для последовательного, так и для параллельного подключения. Однако важно, чтобы использовались батареи одного и того же типа с одинаковым напряжением и емкостью (Ач), и их нельзя смешивать с батареями разных производителей и размеров. Более слабая ячейка вызовет дисбаланс в системе. Это особенно важно в любой конфигурации, выполненной последовательно, потому что мощность аккумулятора равна самому слабому звену в цепи.

    Параллельная зарядка литиевой батареи

    Если есть необходимость в более высоких токах, и нет места для больших элементов, или большие элементы не соответствуют конструкции или структуре батареи или устройства, тогда одна или несколько ячеек могут быть подключены параллельно. Как указывалось ранее, большая часть химического состава аккумуляторов допускает параллельное подключение и конфигурации с минимальными побочными эффектами или их отсутствием. Номинальное напряжение может оставаться неизменным (например, 3,60 В), но емкость (Ач) и время работы батареи будут увеличиваться в зависимости от количества подключенных батарей.

    Таким образом, при параллельном подключении аккумуляторов емкость аккумулятора в Ач увеличится, включая время работы. Но напряжение всегда останется прежним.

    Ячейка, которая развивает высокое сопротивление, менее критична при добавлении к параллельному соединению, чем в последовательной конфигурации. Но неисправный элемент снижает общую нагрузочную способность. Это похоже на двигатель с четырьмя цилиндрами, который работает только на трех, а не на четырех. Однако электрическое короткое замыкание является более серьезным, поскольку неисправный элемент забирает энергию из других элементов и может создать опасность возгорания.Большинство так называемых электрических коротких замыканий мягкие и выражаются в высоком саморазряде.

    Полное короткое замыкание может произойти из-за обратной поляризации или роста дендритов. Таким образом, большие блоки обычно включают в себя предохранитель, который отключит неисправный элемент от параллельной цепи при его коротком замыкании.

    Слабый элемент не влияет на напряжение, но приведет к сокращению времени работы из-за уменьшенной емкости. Короткая ячейка может вызвать чрезмерное нагревание и создать опасность пожара.В более крупных упаковках присутствует предохранитель. Предохранитель предназначен для предотвращения высокого тока путем изоляции неисправной ячейки.


    Можно ли безопасно заряжать литиевые батареи параллельно?

    Да, параллельно можно заряжать батареи. Все, что вам нужно сделать, — это соблюдать меры безопасности, связанные с зарядкой литий-ионных или литий-полимерных батарей. Если вы не знаете, как это работает, вы либо найдете кого-то, кто может это сделать, либо не пробуете вообще.В большинстве случаев использование правильных инструментов (например, правильного зарядного устройства) может сэкономить вам много времени и стресса.

    Только батареи одного типа (глубокого разряда, пусковые, AGM, герметичные, гелевые, необслуживаемые) могут заряжаться одновременно при параллельном подключении (от + до +, от — до -).

    При параллельном подключении аккумуляторов общее напряжение аккумуляторов сохраняется. Например, если две 12-вольтовые батареи подключены параллельно, общее напряжение составляет 12 вольт.

    Если вы подключаете несколько батарей параллельно, убедитесь, что вы подключили положительную клемму (+) первой батареи к положительной клемме (+) второй батареи.Затем таким же образом подключите отрицательную клемму (-) первой батареи к отрицательной клемме (-) второй батареи.

    Знак плюс первой батареи и знак минус первой батареи должны быть подключены к BatteryMINDer, если таковой имеется. В противном случае подключите их к доступной батарее.

    Затем также убедитесь, что вы подключаете каждую батарею к другой с помощью изолированного кабеля калибра 18 (типа шнура лампы). Зачистите его там, где вы хотите, чтобы он был в электрическом контакте с клеммами каждой батареи, затем используйте кольцо или зажимы, чтобы удерживать его на месте.

    Не забывайте обессеривать каждую батарею отдельно в течение 2-3 дней, если вы подключаете их параллельно. В противном случае они не будут десульфатироваться одинаково.


    В чем разница между последовательной и параллельной зарядкой литиевых батарей?

    Электрические компоненты подключаются последовательно или параллельно. Оба они обладают преимуществами и недостатками, а также имеют свои применения, где они наиболее сильны.

    При последовательном подключении литий-ионных аккумуляторов емкость аккумулятора остается прежней, но напряжение аккумулятора увеличивается.

    В то время как напряжение литий-ионных аккумуляторов остается неизменным при параллельном подключении аккумуляторов, их емкость увеличивается с добавлением ячеек в установку. В последовательной конфигурации необходима балансировочная схема для выравнивания и компенсации дисбаланса SOC, в то время как параллельные ячейки в значительной степени уравновешивают себя.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
