Как правильно подключить трехфазный асинхронный двигатель 380В. Какие существуют схемы подключения. Какие инструменты и материалы потребуются для подключения. Какие меры безопасности необходимо соблюдать при работе с трехфазным двигателем.
Основные характеристики трехфазных асинхронных двигателей 380В
Трехфазные асинхронные двигатели 380В широко применяются в промышленности и быту благодаря своей надежности и простоте конструкции. Рассмотрим их ключевые особенности:
- Работают от трехфазной сети переменного тока напряжением 380В
- Имеют высокий КПД (до 90-95%)
- Обладают большим пусковым моментом
- Просты в обслуживании и ремонте
- Могут работать в различных режимах нагрузки
- Имеют широкий диапазон мощностей (от долей до сотен кВт)
Важной характеристикой является номинальный ток двигателя. От чего он зависит? Номинальный ток определяется мощностью двигателя и напряжением питания. Чем больше мощность, тем выше будет номинальный ток при том же напряжении.
Необходимые инструменты и материалы для подключения
Для правильного и безопасного подключения трехфазного асинхронного двигателя 380В потребуется следующий набор инструментов и материалов:
- Отвертки (плоская и крестовая)
- Пассатижи и бокорезы
- Индикатор напряжения
- Мультиметр
- Изоляционная лента
- Кабель необходимого сечения
- Наконечники для кабеля
- Автоматический выключатель
- Магнитный пускатель (контактор)
- Тепловое реле
Почему так важно правильно подобрать сечение кабеля? Недостаточное сечение может привести к перегреву проводки и даже возгоранию. Сечение кабеля выбирается исходя из мощности двигателя и длины линии.
Схемы подключения трехфазного асинхронного двигателя
Существует две основные схемы подключения трехфазного асинхронного двигателя 380В:
1. Схема «звезда»
При подключении по схеме «звезда»:
- Начала обмоток соединяются вместе
- Концы обмоток подключаются к фазам сети
- Напряжение на обмотках равно фазному (220В)

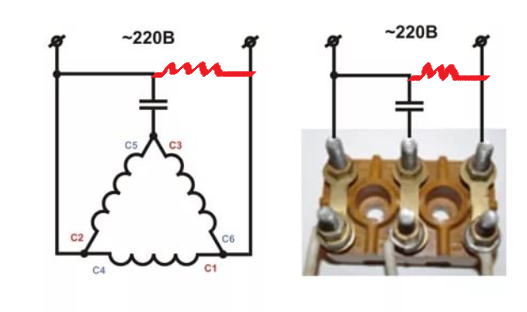

2. Схема «треугольник»
При подключении по схеме «треугольник»:
- Конец каждой обмотки соединяется с началом следующей
- Точки соединения подключаются к фазам сети
- Напряжение на обмотках равно линейному (380В)
Какую схему выбрать? Выбор схемы зависит от паспортных данных двигателя и напряжения сети. Обычно на клеммной коробке двигателя указана рекомендуемая схема подключения.
Пошаговая инструкция по подключению трехфазного двигателя
Рассмотрим последовательность действий при подключении трехфазного асинхронного двигателя 380В:
- Убедитесь, что питание отключено
- Проверьте соответствие двигателя и сети по напряжению
- Определите схему подключения (звезда или треугольник)
- Установите автоматический выключатель и магнитный пускатель
- Подключите тепловое реле для защиты от перегрузки
- Проверьте правильность всех соединений
- Включите питание и проверьте работу двигателя
На что обратить особое внимание при подключении? Критически важно правильно соединить обмотки двигателя и не перепутать фазы. Ошибка может привести к неправильному направлению вращения или повреждению двигателя.
Меры безопасности при работе с трехфазным двигателем
Работа с трехфазным напряжением 380В требует строгого соблюдения правил безопасности:
- Всегда отключайте питание перед началом работ
- Используйте инструменты с изолированными ручками
- Проверяйте отсутствие напряжения индикатором
- Не работайте в одиночку
- Используйте средства индивидуальной защиты (диэлектрические перчатки, коврик)
- Не прикасайтесь к токоведущим частям
- Обеспечьте надежное заземление двигателя и оборудования
Почему заземление так важно? Правильное заземление защищает от поражения электрическим током в случае пробоя изоляции на корпус двигателя или оборудования.
Проверка правильности подключения и устранение неисправностей
После подключения необходимо провести проверку работоспособности двигателя:
- Проверьте сопротивление изоляции обмоток мегаомметром
- Измерьте токи в каждой фазе при работе двигателя
- Проконтролируйте направление вращения вала
- Проверьте нагрев двигателя в процессе работы
- Убедитесь в отсутствии посторонних шумов и вибраций
Что делать, если двигатель не запускается или работает неправильно? Основные причины неисправностей и способы их устранения:
- Отсутствие напряжения в одной из фаз — проверьте все соединения
- Неправильное направление вращения — поменяйте местами любые две фазы
- Перегрев двигателя — проверьте нагрузку и вентиляцию
- Повышенный шум и вибрация — проверьте крепление и центровку двигателя
Особенности подключения двигателя через устройство плавного пуска
Для снижения пусковых токов и увеличения срока службы двигателя часто применяют устройства плавного пуска. Рассмотрим процесс подключения на примере устройства Altistart 01:
- Устройство монтируется на DIN-рейку
- Подходит для двигателей мощностью до 7,5 кВт
- Имеет встроенный байпас для снижения тепловыделения
- Обеспечивает плавный пуск и останов двигателя
- Требует минимальной настройки (всего 2 параметра)
Как подключить двигатель через Altistart 01? Схема подключения включает:
- Подключение входных клемм устройства к сети
- Подключение выходных клемм к обмоткам двигателя
- Настройка времени разгона и начального напряжения
- Подключение цепей управления (при необходимости)
Использование устройства плавного пуска позволяет значительно снизить механические нагрузки на двигатель и приводимый механизм, что увеличивает срок их службы.
Техническое обслуживание и эксплуатация трехфазного асинхронного двигателя
Для обеспечения длительной и безотказной работы трехфазного асинхронного двигателя необходимо проводить регулярное техническое обслуживание:
- Периодический осмотр и очистка от пыли и грязи
- Проверка состояния подшипников и их смазка
- Контроль сопротивления изоляции обмоток
- Проверка надежности электрических соединений
- Измерение вибрации и температуры нагрева
Как часто нужно проводить техобслуживание? Периодичность обслуживания зависит от условий эксплуатации, но обычно составляет:
- Ежедневный осмотр
- Ежемесячное техническое обслуживание
- Ежегодный плановый ремонт
Правильная эксплуатация и своевременное обслуживание позволяют значительно продлить срок службы двигателя и предотвратить аварийные ситуации.
Обзор продуктов | Шнайдер Электрик
-
Жилой сектор и малый бизнес
-
Автоматизация и управление зданием
-
Низковольтные изделия и системы
-
Аккумулятор солнечной энергии и энергии
-
Распределение среднего напряжения и автоматизация сети
-
Критическая мощность, охлаждение и стойки
-
Промышленная автоматизация и управление
Доступ к энергии
Верхние диапазоны
Верхние диапазоны
Верхние диапазоны
Верхние диапазоны
Верхние диапазоны
Верхние диапазоны
Верхние диапазоны
Верхние диапазоны
-
Диапазоны: 77
-
Диапазоны: 58
-
Диапазоны: 39
-
Ассортимент: 24
Откройте для себя широкий выбор кнопок, переключателей и сигнальных ламп для большинства промышленных применений.
Ассортимент Harmony, доступный по всему миру в версиях из металла и пластика, отвечает вашим потребностям в надежной… -
Диапазоны: 33
-
Диапазоны: 57
-
Диапазоны: 27
Системы привода с регулируемой скоростью предлагают широкий спектр полностью протестированных и готовых к подключению решений для управления двигателем. Начиная от компактных предварительно спроектированных систем и заканчивая комплексными решениями, спроектированными по индивидуальному заказу…
-
Диапазоны: 34
Являясь крупнейшей в мире линейкой контакторов, серия TeSys предлагает высокую надежность с длительным механическим и электрическим сроком службы, а также полную линейку принадлежностей для управления двигателем и нагрузкой…
Altistart 01 — Устройство плавного пуска для асинхронного двигателя
Перейти к содержанию
Altistart 01 — устройство плавного пуска для асинхронного двигателя — Schneider с регулируемой скоростью и устройства плавного пуска
413,31 долл.
США
Количество устройств плавного пуска
- Описание
- Дополнительная информация
Устройство плавного пуска Altistart 01 монтируется на DIN-рейку и может питать трехфазные асинхронные двигатели с номинальным током до 32 А. Этот Altistart 01 можно использовать с двигателем номинальной мощностью до 7,5 кВт или 10 л.с. для трехфазного тока (от 200 до 240 В переменного тока). Это устройство плавного пуска, устанавливаемое на DIN-рейку, предназначено для обеспечения плавного пуска таких простых механизмов, как конвейеры, конвейерные ленты, насосы, вентиляторы, компрессоры, автоматические двери и ворота, небольшие краны и машины с ременным приводом. Его ширина 45 мм, что делает его одним из самых маленьких устройств плавного пуска на рынке; его можно установить практически везде. Он имеет встроенный байпас, который снижает шум и уменьшает тепловыделение.
Простая настройка всего с 2 настройками: возможна настройка неспециалистами. Обеспечивает плавный пуск вашей техники, избегая механических нагрузок и продлевая срок ее службы.
Specifications
| Main | ||||
| Part Number | ATS01N232QN | |||
| Range of product | Altistart 01 | |||
| Product or component type | Soft starter | |||
| Product destination | Асинхронные двигатели | |||
| Специальное применение продукта | Простая машина | |||
| Краткое название устройства | ATS01 | |||
| Сеть Номер фаз | 3 Фазы | |||
| [США] Номинальное напряжение питания | 380… 415 V — 10 % | 380… 415 V — 10 % | 380… 415 V — 10 % | 380… 415 V — 10 % |
| Оценка стартера ICL | 32 A | |||
| Категория использования | AC-53B, Сопоставление с EN/IEC 60947-29-26 | AC-53B, Соблюдая с EN/IEC 60947-2-26 | AC-53B. 0126 | |
| Type of start | Start with voltage ramp | |||
| power dissipation in W | 4.5 W at full load and at end of starting | |||
| 324.5 W in transient state | ||||
| Complementary | ||||
| Тип сборки | С радиатором | |||
| Доступная функция | Встроенный байпас | |||
| Ограничения напряжения питания | 342…456 В | |||
| Частота подачи | 50… 60 Гц — 5 % | |||
| Сетевая частота | 47,5… 63 Гц | |||
| . voltage | Built into the starter | |||
| starting time | Adjustable from 1 to 10 s | |||
| 1 s / 50 | ||||
| 10 s / 5 | ||||
| 5 s / 10 | ||||
| Время замедления Symb | Регулируемые от 1 до 10 S | |||
| Начальный крутящий момент | 30… 80 % от моторного крутящего моторного соединения на подключении линии | |||
. LI2, BOOST) функции остановки, работы и форсирования при запуске <= 8 мА 27 кОм | ||||
| Дискретное входное напряжение | 24…40 В | |||
| Логика дискретного входа | Положительное состояние LI1, atLI2, LI2, LI2, LI2, LI2, LI2, LI2, LI2, LI2, LI2, LI2 0: < 5 В и <= 0,2 мА в состоянии 1: > 13 В, >= 0,5 мА | |||
| Дискретный выходной ток | 2 A DC-13 | |||
| 3 A AC-15 | ||||
| Дискретный выход | ||||
| Дискретный выход | ||||
| дискретное выходное напряжение | 24 В (пределы напряжения: 6…30 В) логика с открытым коллектором | |||
| минимальный ток переключения | 10 мА при 6 В пост. тока для релейных выходов | |||
| максимальный ток переключения | Релейные выходы: 2 A при 250 В перем. тока, cos phi = 0,5 и L/R = 20 мс, индуктивная нагрузка | |||
Релейные выходы: 2 A при 30 В пост. тока, cos phi = 0,5 и L/R = 20 ms inductive load | ||||
| display type | 1 LED (green) for starter powered up | |||
| 1 LED (yellow) for nominal voltage reached | ||||
| Tightening torque | 0.5 N.m | |||
| 1.9 …2,5 Н·м | ||||
| электрическое соединение | 4 мм винтовая клемма – жесткая 1 1…10 мм² AWG 8 силовая цепь | |||
| винтовая клемма – жесткая 1 0,5…2,5 мм² AWG 14 цепь управления | ||||
| винтовая клемма – 4 мм жесткий 2 1…6 мм² AWG 10 силовая цепь | ||||
| Винтовой соединитель – жесткий 2 0,5…1 мм² AWG 17 цепь управления | ||||
| Винтовой соединитель – гибкий с кабельным наконечником 1 0,5…1,5 мм² AWG 16 цепь управления | ||||
| 4 мм винтовой зажим – гибкий без наконечника кабеля 1 1,5…10 мм² AWG 8 силовая цепь | ||||
| Винтовой разъем – гибкий без кабельного наконечника 1 0,5…2,5 мм² AWG 14 цепь управления | ||||
| 4 мм винтовой зажим – гибкий с кабельным наконечником 2 1…6 мм² AWG 10 силовая цепь | ||||
| винтовой зажим 4 мм – гибкий без кабельного наконечника 2 1,5…6 мм² силовая цепь AWG 10 | ||||
| Винтовой разъем – гибкий без кабельного наконечника 2 0,5 …1,5 мм² AWG 16 цепь управления | ||||
| 4 mm screw clamp terminal – flexible with cable end 1 1…6 mm² AWG 10 power circuit | ||||
| Marking | CE | |||
| Operating position | Vertical +/- 10 degree | |||
| Height | 154 мм | |||
| Ширина | 45 мм | |||
| Глубина | 131 мм | |||
| NET | ||||
| NET | ||||
| NET | ||||
| NET | ||||
Netwe. 0126 | ATS01N2 | |||
| Motor power range AC-3 | 15…25 kW at 380…440 V 3 phases | |||
| Motor starter type | Soft starter | |||
| Environment | ||||
| electromagnetic compatibility | Кондуктивные и излучаемые помехи, уровень B в соответствии с CISPR 11 | |||
| Кондуктивные и излучаемые помехи, уровень B в соответствии с IEC 60947-4-2 | ||||
| Затухающие колебательные волны, уровень 3 в соответствии с IEC 61000-4-12 | ||||
| Уровень электростатического разряда 3, соответствующий IEC 61000-4-2 | ||||
| Иммунитет EMC, согласуя EN 50082-1 | ||||
| EMC Immunity Conferming To En 50082-27 | ||||
| Immunity Conforming to 50082-27 | ||||
| Immunity до 50082-127 | ||||
| до 50082-127 | ||||
| . 3-2 | ||||
| Гармоники в соответствии с IEC 1000-3-4 | ||||
| Устойчивость к кондуктивным помехам, вызванным радиоэлектрическими полями, уровень 3 в соответствии с IEC 61000-4-6 | ||||
| Невосприимчивость к электрическим помехам, уровень 4 в соответствии с IEC 61000-4-4 | ||||
| Невосприимчивость к излучаемым радиоэлектрическим помехам, уровень 3 в соответствии с IEC 61000-4-3 | ||||
| Микроразрывы и колебания напряжения в соответствии с IEC 61000- 4-11 | ||||
| Импульс напряжения/тока уровня 3 в соответствии с IEC 61000-4-5 | ||||
| Стандарты | EN/IEC 60947-4-2 | |||
| CSA | ||||
| CCC | ||||
| GOST | ||||
| UL | ||||
B44. 1-96/ASME A17.5 for starter wired to the motor delta terminal | ||||
| IP degree of protection | IP20 | |||
| степень загрязнения | 2 в соответствии с EN/IEC 60947-4-2 | |||
| вибростойкость | 1 gn (f= 6-6-20/IEC в соответствии с EN) | |||
| 1,5 мм от пика до пика (частота = 3…13 Гц) в соответствии с EN/IEC 60068-2-6 | ||||
| ударопрочность | 15 g в течение 11 мс в соответствии с EN/IEC 60068-2-27 | |||
| относительная влажность | 5…95 % без образования конденсата или капель воды в соответствии с EN/IEC 60068-2-3 | |||
| рабочая температура окружающего воздуха | -10…40 °C (без снижения номинальных характеристик) | |||
| температура окружающего воздуха при хранении | -25…70 °C в соответствии с EN/IEC 60947-4-2 | |||
| рабочая высота | <= 1000 м без снижения номинальных характеристик | м|||
| Упаковочные блоки | ||||
| Тип пакета 1 | PCE | |||
| Количество подразделений в пакете 1 | ||||
.
