Содержание

Схема Подключения Вольтамперметра — tokzamer.ru

Иногда стоимость отдельного шунта больше стоимости прибора со встроенным шунтом.


После таких доработок собрал вольтамперметр dsn-vc Для подключения нагрузки рекомендую использовать такой же.

Единственным отличием становиться другая компоновка платы и цветовая маркировка проводов. Схема подключения вольтметра Разбираемся с электроизмерительными приборами Катушка прибора имеет низкое сопротивление, и при непосредственном включении в сеть ток будет большим.
как подключить цифровой амперметр вольтметр схема

Питание прибора должно находиться в рамках 4, В. Показания шкалы также умножаются на n.

Расширение пределов измерения производится включением через разделительный или автотрансформатор, а также использованием добавочного сопротивления. Я подавал максимум 56В — больше у меня нету, ничего не сгорело :- , но и погрешность возросла.


Поскольку на странице продавца нет данной информации, то пришлось покопаться в сети и набросать пару схем.

Здесь весьма часто протягивает руку помощи Алиэкспресс, оперативно поставляя китайские цифровые измерительные приборы.

Примерная цена составляет 3,,5 у. Сегменты светятся прилично ярко, цветовая гамма подобрана очень удачно.

Нюанс при подключении китайского вольтметра амперметра

Recommended Posts

Тут как не считай, по формулам, всё равно придётся подгонять. На этом рисунке изображена схема подключения вольтметра и амперметра со встроенным токоизмерительным шунтом. После таких доработок собрал вольтамперметр dsn-vc

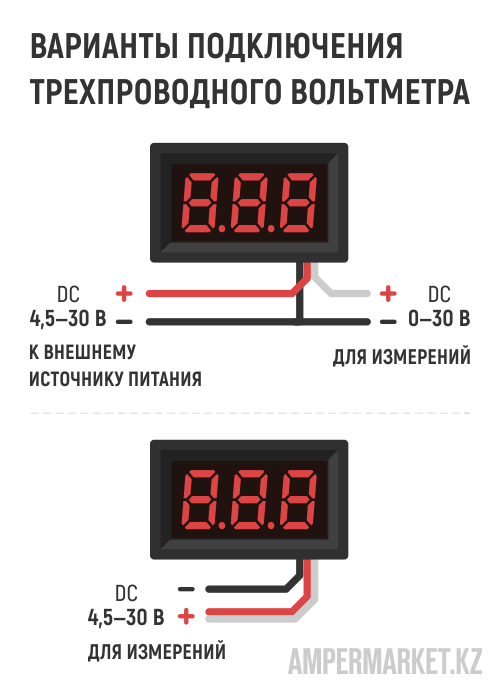

Отдельно хочу разъяснить способы подключения ампервольтметра.

Если источник измеряего напряжения работает в диапазоне от 4,5 до 30 Вольт, то тогда схема подключения выглядит так: 2. У приборов на плате имеются подстроечные SMD резисторы с помощью которых, есть возможность подкорректировать показания вольтметра и амперметра.


Подав питание на схему, индикатор начнет светиться.

При подключении устройства в сеть постоянного тока на табло показывается полярность подключения. На каждом шунте имеется маркировка указывающая на какую силу тока он рассчитан.

Чтобы переместить или совсем выключить точку, нужно выпаять ЧИП-резистор R13 10кОм, который находится рядом с транзистором и вместо него запаять обычный резистор 10кОм 0. Если источник измеряемого напряжения работает в диапазоне 0 -4,5 В или выше 30 Вольт, то до 4,5 Вольт ампервольтметр не запустится, а при напряжении более 30 Вольт он просто выйдет из строя, во избежание чего следует воспользоваться следующей схемой: О проводах из комплекта: — провода трехконтактного разъема тонкие и выполнены проводом 26AWG — толще тут и не нужно.

В этой статье речь пойдет о довольно дешевом, но очень распространенном китайском вольтамперметре с маркировкой dsn-vc
Правильное подключение вольтамперметра

Содержание / Contents

Ток, потребляемый вольтметром, составил около 15мА и менялся в зависимости от количества засвеченных сегментов.

При выходном напряжении более 12В стабилизатор напряжения LCV включается в работу и тем самым поддерживает постоянное напряжение на вентиляторе не более 12В. Делать ее нужно проводом потолще.

Вольтметр переменного тока показывает действующее значение напряжения. Схема включения вольтметра с добавочными сопротивлениями Увеличение предела измерения производится включёнием последовательно с прибором добавочного сопротивления Rдоб.

Схема подключения вольтметра амперметра к регулируемому блоку питания В нижней части схемы вентилятор и китайский вольтметр амперметр подключаются через стабилизатор напряжения LCV к выходу диодного моста параллельно конденсатору С1. На мой взгляд, корпус устройства немного маловат — светодиодные матрицы вплотную прилегают к внутренней стороне корпуса и при установке модуля в лицевую панель приборов фиксаторам не оставлено место для маневра.


Давайте детально рассмотрим две модели самых популярных вольтметров амперметров китайского производства. Контакты Как подключить вольтметр амперметр Очень часто начинающие радиолюбители задают один и тот же вопрос: — Как подключить универсальный китайский вольтметр амперметр к самодельному зарядному устройству или регулируемому блоку питания?

Комментарии


На этом рисунке изображена схема подключения китайского вольтметра амперметра второй модели к регулируемому блоку питания. Для подключения нагрузки рекомендую использовать такой же. Измеряемое напряжение В; ток А. Поскольку электронная начинка ампервольтметра питается напряжением 4, вольт, то есть два способа подключения: 1. Выпаял индикатор, срисовал схему нумерация деталей показана условно : К сожалению, чип остался неопознанным — маркировка отсутствует.

Схема подключения вольтметра амперметра и вентилятора к зарядному устройству из компьютерного блока питания Скачать схему подключения вольтметра амперметра и вентилятора к зарядному устройству Питание прибора осуществляется от отдельного источника питания в данном случае это пяти вольтовая зарядка от телефона, которую легко разместить в корпусе блока питания. Эта катушка находится на одной оси с постоянным магнитом в приборах, используемых в сети постоянного тока, или с другой катушкой — в устройствах переменного напряжения.

Китайский вольтамперметр dsn-vc У первого слева три толстых провода черный, синий, красный и два тонких черный, красный. Я подавал максимум 56В — больше у меня нету, ничего не сгорело :- , но и погрешность возросла. В принципе можно сейчас и дешевле найти если хорошо поискать , но не факт что это не будет в ущерб качеству сборки прибора.
Как подключить цифровой вольт амперметр из китая

Как подключить вольтамперметр к зарядному устройству — подборка схем

Ток, потребляемый вольтметром, составил около 15мА и менялся в зависимости от количества засвеченных сегментов. Вольтметр амперметр BY42A рассчитан на более высокое измеряемое напряжение — до В, но напряжение питания прибора должно находиться в пределах 3, В.

Видать раньше выпускались индикаторы, в которых толстые провода имели цвет черный, красный и желтый, поэтому в интернете можно найти вот такую картинку: Подключение прибора WR В нашем случае данный разъем имеет синий, черный и красный провода, и черный провод находится в разъеме посередине, поэтому мы решили еще раз их перепроверить.

Теперь прибор готов к применению.

Первым делом подозрения упали на шунт. Друзья, желаю вам удачи и хорошего настроения! Как подобрать шунт? Вместо него я взял несколько резисторов типоразмера и сопротивлением 0.

Подключение вольтамперметра

Примерная цена составляет 3,,5 у. При подключении устройства в сеть постоянного тока на табло показывается полярность подключения. Цифровой прибор может запитываться как от отдельных источников, так и от одного эксплуатируемого и измеряемого источника напряжения. Эти конструкции отличаются компактностью, а точность такого аппарата зависит от качества встроенного контроллера.

Подключение вольтметра Напряжение на источнике питания или элементе цепи измеряется аппаратом, который подключается параллельно устройству. Переключение производил при отключении подачи питания на нагрузку. Схема подключения вольтметра амперметра и вентилятора к зарядному устройству из компьютерного блока питания Скачать схему подключения вольтметра амперметра и вентилятора к зарядному устройству С зарядным устройством из компьютерного блока питания все понятно. Давайте рассмотрим схему подключения китайского вольтметра амперметра первой модели к регулируемому блоку питания.

Cхема подключения dsn vc288

Китайский вольтамперметр dsn-vc Для тех, кто не совсем понял: черный толстый провод подключается на минус источника, красный на плюс начнет показывать вольтметр , синий толстый провод подключается к нагрузке, а со второго конца нагрузки уходит на плюс источника показывает амперметр.

Китайский вольтамперметр dsn-vc На освободившейся контакт, со стороны подстроечника припаивается провод желаемой длины для пробы удобно мм и лучше красного цвета Выпаять СМД резистор Третье.
3 НЕДОСТАТКА КИТАЙСКОГО ВОЛЬТАМПЕРМЕТРА КОТОРЫЕ НАДО ЗНАТЬ ПРИ ПОКУПКЕ.

Схема Подключения Китайского Вольтамперметра — tokzamer.ru

Простое и красивое техническое решение. Без него прибор просто сгорит.


Измеряемое напряжение подавать на штатный провод который был изначально припаян китайцами. После окончания автоматической калибровки, пожалуйста, отсоедините A и B.

Чтобы у вас не было дополнительных расходов, перед покупкой амперметра всегда уточняйте у продавца наличие шунта внутри прибора.

Расчет шунта для амперметра.

Очень рекомендую его затонировать. Иногда стоимость отдельного шунта больше стоимости прибора со встроенным шунтом.

К проверенным и надежным вольтметрам относятся: ТК

Измеряемое напряжение подавать на штатный провод который был изначально припаян китайцами. Ну вот и все, моя статья подошла к концу, у вас теперь есть новая пища для размышлений.

Иногда бывают амперметры без встроенного токоизмерительного шунта.

Все измерительные приборы имеют погрешность измерений, которая указывается в документации.

Как подключить вольтметр амперметр

Join the conversation

И наоборот. При выходном напряжении более 12В стабилизатор напряжения LCV включается в работу и тем самым поддерживает постоянное напряжение на вентиляторе не более 12В.


Предохранитель обязателен.

Если источник измеряемого напряжения работает в диапазоне 0 -4,5 В или выше 30 Вольт, то до 4,5 Вольт ампервольтметр не запустится, а при напряжении более 30 Вольт он просто выйдет из строя, во избежание чего следует воспользоваться следующей схемой: О проводах из комплекта: — провода трехконтактного разъема тонкие и выполнены проводом 26AWG — толще тут и не нужно.

Оценка статьи: 3 оценок, среднее: 5,00 из 5 Загрузка

Пробовали питать его от отдельного линейного источника питания 12 вольт — показания стрелочного и цифрового амперметров совпадают.

Шунт впаян с наклоном к разъему, что пришлось исправить отгибанием шунта При подключении и сравнении показаний с показаниями мультиметра, расхождения составили 0,2 Вольта. Пошаговое подключение: Необходимо решить от какого источника питания будет работать прибор, отдельного или встроенного.

Предохранитель обязателен. Видимо, эти вольтамперметры предназначены для использования в НЧ технике с питанием от промышленной сети переменного тока.
ПОДКЛЮЧЕНИЕ ВОЛЬТ АМПЕР МЕТРА к зарядному устройству.покупка мотор колеса для Fat Bike 1500ватт

См. также: Нормативная глубина прокладки кабеля кип в грунте

BY42A схема подключения

Достаточно будет подключить зарядное, где установлен вольтамперметр к батареи, и мы увидим какое сейчас на ней напряжение. Также, помимо стандартной схемы, мы будем описывать, как подключить вольтамперметр к зарядному устройству Как подключить вольтамперметр к зарядному устройству — подборка схем Мы выбрали 4 самых распространенных вольтамперметров, которые используют умельцы в своих устройствах.

К блоку питания Блоки питания, выполняют важную роль, выравнивают показания сети до нужного состояния.

Естественно появилось желание более интенсивно задействовать его в своих радиолюбительских нуждах. Схема подключения вольтметра амперметра и вентилятора к зарядному устройству из компьютерного блока питания Скачать схему подключения вольтметра амперметра и вентилятора к зарядному устройству С зарядным устройством из компьютерного блока питания все понятно. Предохранитель обязателен.

Описание переделок блока питания и фотографии опубликую позже. Без него прибор просто сгорит. Однако не каждое устройство приносит положительные эмоции от использования. Если прибор рассчитан на 10А, значит и шунт должен быть на 10А.

По поводу шунта. В частности: цифровой ампервольтметр — прибор очень простой, доступный по цене и отображает вполне точные информационные данные. Также BY42A можно встретить в двух вариантах исполнения платы, но цветовая маркировка проводов остается прежней.

Как подключить вольтамперметр к зарядному устройству — подборка схем


Не заметить их сигналов будет трудно, за что производителю большой плюс. Схема подключения вольтметра и амперметра с отдельным шунтом к блоку питания Шунт всегда подключается параллельно амперметру. Поскольку на странице продавца нет данной информации, то пришлось покопаться в сети и набросать пару схем. Почти все они малогабаритные и могут быть установлены в небольшие корпуса блоков питания. Напряжение питания имеет очень широкий диапазон, вы можете подать от 4 до 30 Вольт, красный провод — плюсовой, черный — минус.

На этом рисунке изображена схема подключения вольтметра и амперметра со встроенным токоизмерительным шунтом. Также желательно, чтобы у прибора присутствовал шунт, для доработки процесса подключения. При неправильном подключении табло прибора будет показывать нулевые значения.

Кстати, показания напряжения он тоже завышает на 0,3 вольта. Для подключения вольтметра нужно разобраться с проводами, таких насчитывается пять: Три тонких. Дисплей двухцветный красный и синий.
Мини лабораторный блок питания своими руками

Схема подключения блока

Почти все они малогабаритные и могут быть установлены в небольшие корпуса блоков питания. Здесь весьма часто протягивает руку помощи Алиэкспресс, оперативно поставляя китайские цифровые измерительные приборы.

Но новичкам ввод в эксплуатацию подключение в схему ампервольтметра может оказаться задачей проблематичной, т. Сегменты светятся прилично ярко, цветовая гамма подобрана очень удачно.

Измеряемое напряжение В; ток А.

А ток на выходе легко достигал практически одного ампера. Подключение При помощи вольтметра можно измерить текущее напряжение в сети электроснабжения.

За небольшую плату можно узнать, работает ли техника в подходящих условиях. Подав питание на схему, индикатор начнет светиться. Практически близнец прошлого вольтметра, отличается маркировкой проводов и сниженной ценой.

При неправильном подключении табло прибора будет показывать нулевые значения. Подав питание на схему, индикатор начнет светиться.

Чтобы он начал измерять напряжение менее 3 Вольт, нужно выпаять резистор-перемычку R1 и на ее правую по схеме контактную площадку подать напряжение В с внешнего источника выше можно, но нежелательно — стабилизатор DA1 сильно греется. Поскольку на странице продавца нет данной информации, то пришлось покопаться в сети и набросать пару схем. Толстые провода: черный минус амперметра, красный выход амперметра. Достаточно будет подключить зарядное, где установлен вольтамперметр к батареи, и мы увидим какое сейчас на ней напряжение. Иногда бывают амперметры без встроенного токоизмерительного шунта.

Простое и красивое техническое решение. Нижняя граница 0,1 В и 0,01 А. Поскольку на странице продавца нет данной информации, то пришлось покопаться в сети и набросать пару схем. Дело в том, что если подключить вольтметр амперметр к регулируемому выходу блока питания, то при понижении напряжения менее 4. Не каждый сразу поймет, какой провод, куда нужно подключать, а инструкции обычно только на китайском языке.
Как подключить Вольтамперметра DC 100v 10a часть 2

Как подключить к блоку питания цифровой вольтметр, амперметр (Китайский модуль).

Достаточно удобно, когда на блоке питания установлен индикатор, показывающий постоянное напряжение и ток. При питании нагрузки всегда можно видеть падение напряжения, величину потребляемого тока. Но не все источники питания оснащены амперметрами и вольтметрами. У покупных, более дорогостоящих блоков питания они имеются, а вот у дешевых моделях их нет. Да и в самодельных БП их не всегда ставят. Сегодня имеется возможность приобрести за небольшие деньги цифровой модуль измеритель индикатор постоянного тока и напряжения (Китайский вольтметр амперметр). Стоит этот модуль в пределах 3х баксов. Купить его можно посылкой из Китая, на ближайшем радиорынке, магазине электронных компонентов.

Сам этот Китайский цифровой модуль вольтметра, амперметра измеряет постоянный ток (до 10, 20 ампер, в зависимости от модели) и напряжение (до 100, 200 вольт). Он имеет небольшие, компактные размеры. Легко может монтироваться в любые подходящие корпуса (нужно вырезать соответствующее отверстие и просто его туда вставить). На задней части, на плате имеются два подстроечных резистора, которыми можно производить коррекцию показаний измеряемых величин тока и напряжения. Точность у этого цифрового Китайского модуля вольтметра и амперметра достаточно высока — 99%. Экран имеет трехсимвольное табло красного (для напряжения) и синего (для тока) цвета. Этот блок питается от постоянного напряжения от 4 до 28 вольт. Потребляет мало тока.

Сама установка, электрическое подключение к схеме блока питания достаточно проста. На измерительном модуле тока и напряжения имеются такие провода: три тонких провода (черный минус и красный плюс питания модуля, жёлтый для измерения постоянного напряжения относительно любого черного), два толстых провода (черный минус и красный плюс для измерения силы постоянного тока).

Этот Китайский модуль амперметра, вольтметра можно питать как от самого источника, на котором измеряем электрические величины, так и независимым блоком питания. Итак, после монтажа в корпус измерителя мы спаиваем вместе два чёрных провода (тонкий и толстый), это будет общий минус, который мы и припаиваем к минусу блока питания. Спаиваем вместе тонкие провода красного и желтого цвета, подсоединяем их к выходу (плюса) источника питания. К толстому красному проводу, относительно спаянных чёрных проводов, подключаем саму электрическую нагрузку (это будут провода выхода блока питания).



Важно заметить, что для правильного измерения постоянного тока важна полярность токовых проводов. То есть, именно толстый красный провод должен быть выходом блока питания. В противном случае данный цифровой амперметр будет показывать нули на своем табло. На обычном блоке питания (без функции регулирования напряжения) на индикаторе можно отслеживать только падение напряжения. А вот на регулируемом источнике питания будет хорошо видно, какое напряжение вы сейчас имеете при его выставлении.

Видео по этой теме:

P.S. В целом подключение этого цифрового Китайского модуля вольтметра, амперметра на должно составить труда. При последующем использовании вы оцените его работу, вам она понравится. Наиболее популярным считается трёхсимвольный измерительный блок, хотя немного подороже будет стоит четырехсимвольный, у которого точность измерения уже не 99%, а 99,9%. Данные цифровые модули, измеряющие постоянный ток и напряжение, бывают и отдельного типа, то есть один такой блок является либо амперметром или вольтметром. Экран у них побольше.

ВСТРАИВАЕМЫЙ ЦИФРОВОЙ ВОЛЬТМЕТР-АМПЕРМЕТР

   Многие начинающие радиолюбители, собирая себе, сначала, простой регулируемый блок питания, без наворотов, в дальнейшем, думаю, захотят расширения его функциональности. Здесь есть два варианта, можно собрать новый блок питания, идущий сразу с защитой, с регулировкой тока, и возможно какими-либо другими, расширенными возможностями. Либо пойти тем путем, каким пошел я, произведя апгрейд или говоря по другому, усовершенствование существующего, проверенного временем блока питания.

   В свое время собрал, для своего простого регулируемого блока питания, плату регулировки тока и плату защиты от КЗ, дополнив, таким образом, его схему. Но при пользовании этим блоком питания, напряжение на выходе, по прежнему, приходилось выставлять ориентируясь по показаниям мультиметра, включенным как вольтметр. Также и ток, при включенной регулировке выходного тока, приходилось выставлять по показаниям миллиамперметра тестера. Это показалось мне неудобным, хотелось, чтобы была цифровая индикация тока и напряжения, и тогда начал уже было подыскивать схему ампер-вольтметра на микроконтроллере AVR Меге 8 и подобную. Как при просмотре одного из видео на Ю–тубе, увидел в блоке питания такой встраиваемый в различные электронные приборы ампер – вольтметр, как на фото ниже:

   Под видео была приведена ссылка на китайский интернет магазин Али – экспресс. У меня уже имелся опыт заказа с Али, для тех, кто еще не пользовался их услугами, скажу, что если в лоте указана бесплатная  доставка, то доставка действительно бесплатная, без подвоха. Товар приходит в Россию в течении 45 дней.

   Причем в случае недоставки или подобных неприятностей, покупатель получает всю уплаченную сумму целиком, возвращают оперативно, был опыт. Стоимость такого ампер–вольт метра всего 3,6 доллара, что составляет даже с учетом роста долларов, небольшую сумму. Поэтому колебался я недолго, и подыскав наиболее выгодное предложение, заказал. Проводки с разъемами для подключения, идут в комплекте с прибором.

   Подключается к измеряемому устройству ампер-вольт метр с помощью трех-пинового разъема. С помощью второго двух пинового разъема на ампер – вольтметр подается питание, которое может быть в диапазоне от 4.5 до 30 вольт. Более подробно со всеми характеристиками можно ознакомиться, посмотрев рисунок, находящийся выше. Поначалу вызвало затруднение подключение разъема 3 Pin, на странице заказа была лишь путаная схема. Впоследствии, на странице другого продавца, аналогичного товара, нашел следующий рисунок — схему подключения:

   На практике все выглядит проще, плюс питания у нас идет на красный провод и на нагрузку. Минус питания идет на черный провод, а  оставшийся синий провод (на рисунке желтый) идет на минус нагрузки. Таким образом, у нас амперметр включается в разрыв цепи минуса. Если нам амперметр не нужен при пользовании, мы подключаем только черный и красный провода, синий (желтый) провод просто никуда не подключаем, возможно, это не совсем правильно, но все работает. Мой ампер-вольт метр работал немного неточно, как по току, так и по напряжению, и был мной откалиброван сверяясь с показаниями двух мультиметров, на случай если на одном из них подсела батарея, и он начал врать.

   В устройстве предусмотрена калибровка по току и напряжению, путем вращения двух головок под крестовую отвертку. Крепится ампер – вольтметр с помощью четырех пластмассовых распорок находящихся попарно сверху и снизу. Аналогично крепятся малогабаритные клавишные выключатели. Единственный недостаток, выявленный при пользовании ампер–вольт метром это то, что он, несмотря на заявленное разрешение 0.01 А. показывает ток не от нуля, а примерно от 30 — 50 миллиампер, поэтому выставлять по нему небольшие токи может быть проблематично.

   В целом прибором остался доволен, если бы стал собирать ампер-вольт метр сам, на МК, наверняка и размеры были бы больше, и по стоимости выше. Разумеется, сфера применения этого прибора не ограничивается одними регулируемыми блоками питания, его можно встроить в любое устройство, где важен контроль тока и напряжения. А/В-метр идет со встроенным шунтом и позволяет измерять токи до 10 Ампер, при напряжении до 100 Вольт. Если необходимо самому собрать подобное устройство — принципиальная схема и прошивка есть в этой статье.

Ампервольтметр из Китая. Схема подключения устройства

Цифровой ампервольтметр из Китая используется для оснащения самодельных зарядных устройств или питающих блоков. При цене в несколько долларов, он отображает точные показания. Однако, народные умельцы часто сталкиваются с проблемой подключения техники.

Почему мы

Мы составили собственный рейтинг актуальности ходовых товаров — популярные товары из Китая 2019. Наша компания является партнером сети интернет-магазинов, в которых в режиме онлайн вы можете приобрести по выгодным ценам измерительную технику и многое другое. Решение всех организационных вопросов по сделке мы берем на себя.

Наша компания специализируется на транспортно-экспедиционных услугах, поэтому мы беспроблемно организуем доставку по всему миру. При необходимости мы окажем помощь в растамаживании приобретенной продукции на наш контракт или контракт клиента. В зависимости от обстоятельств, параметра груза и пожеланий заказчика, он может быть доставлен в срок от двух дней. Наши тарифы за доставку – от 0,9 долларов за килограмм веса товара.

Способы доставки

Доставка товара из страны Поднебесья осуществляется любым видом транспорта. Удобнее транспортировка морем, дешевле обойдется перевозка железнодорожным транспортом, немного быстрее доставка по автомагистрали и оперативно – самолетом. Через нашу компанию можно оформить доставку любого вида груза:

  • цельного;
  • сборного;
  • негабаритного.

Какие приборы считаются надежными

Рынок электротехнического оборудования, произведенного в стране Поднебесья, предоставляет большой выбор различной аппаратуры, однако не каждой из них покупатели довольны, это не касается электронных наборов для самостоятельной сборки из Китая. К категории проверенных и надежных относятся недорогие экземпляры техники:

  • ТК1382, оснащенный настроечными резисторами;
  • YB27VA эксплуатируемый в стандартных диапазонах 0-100 В и 0-10А;
  • BY42A, является более дорогой моделью за счет повышенной верхней границы измерений в 200 В;
  • Dsn vc288, используемый в любом температурном режиме и имеющий погрешность менее процента.

Как подключить

Цифровой вольтметр из Китая состоит из двух составляющих элементов – непосредственно самого аппарата и проводов с разъемами. В современных моделях они идут с ключом, поэтому риски неправильного сбора конструкции сведены к нулю.

Схема подключения вольтметра амперметра из Китая зависит от планируемого его типа. Простой вид подключения актуален в случае, если целью мероприятия является измерение напряжения в электрической сети, часто используется в системе умный дом из Китая. В такой ситуации достаточно соединения основных проводов с источником питания и с элементом нагрузки. При использовании стороннего питающего источника, схема усложняется необходимостью к нему подключения дополнительных проводков.

Аппарат подключается к разным источникам питания, к параметрам которых применяется ограничение в 4,5-30В. Черный проводок всегда соединяется с минусом блока, а красный – с его плюсом.

Если подключение вольтамперметра из Китая к зарядному устройству было произведено правильно, то на экране должны засветиться показания. Следующим шагом станет подсоединение синего провода к нагрузке, второй конец от которого должен быть соединен с плюсом блока питания.

Подключение цифрового ампервольтметра из Китая dsn vc288 проводится по стандартной методике. Различия могут заключаться в цвете проводов. Толстые шнуры подключаются к источнику питания и к нагрузке, а тонкие – к сторонним источником.

СХЕМА ПОДКЛЮЧЕНИЯ ЦИФРОВОГО ВОЛЬТАМПЕРМЕТРА

В настоящее время от всевозможных электронных устройств, которые по той или иной причине выведены из эксплуатации остаются различные блоки питания, как импульсные, так и собранные на понижающих трансформаторах. Их использование начинающими радиолюбителями в качестве лабораторного блока питания затруднено тем, что они имеют на выходе определённое стабилизированное напряжение. Однако появившиеся в продаже недорогие миниатюрные модули регуляторов напряжения и тока позволяют вкупе с такими-же миниатюрными цифровыми вольтметрами и амперметрами с успехом переделывать их в лабораторные блоки питания, порой даже без изготовления нового, более вместительного корпуса.

Остался блок питания, который давал на выходе стабилизированное напряжение 5V. Естественно появилось желание более интенсивно задействовать его в своих радиолюбительских нуждах. Тем более, что регулировка напряжения о 5,5 вольт до максимума, которую можно было производить с помощью подстроечного резистора, уже имелась. А ток на выходе легко достигал практически одного ампера.

Для достижения желаемого необходимо установить на переднюю панель  измерительное устройство – вольтамперметр, регулятор напряжения (переменный резистор взамен подстроечника), переключатель вида измерения (вольтметр – амперметр) и соединительные клеммы.

Это оказалось совсем не сложно. Вольтметр китайского производства доработанный по такому методу до возможности измерения и тока тоже, самодельный многооборотный резистор для более плавной и точной настройки, кнопочный переключатель ПК-1 и соединительные клеммы двух видов – стандартные для блоков питания и разъём RCA «тюльпан» — как показавший себя весьма удобным в этом качестве.

Схема подключения блока

Схема соединения дополнительно вводимых устройств совсем не сложная, а её реализация занимает времени ещё меньше чем рисование. Питание вольтамперметра лучше сделать обособленным, от дополнительной обмотки трансформатора через интегральный стабилизатор на 5 вольт, как вариант от подходящих батареек или аккумуляторов, тогда индикация напряжения на выходе будет начинаться с нуля. Переключатель вида измеряемой величины ПК-1, на него и устанавливаются необходимые дополнительные электронные компоненты схемы. Предохранитель обязателен.

Всё уместилось, разве только пришлось слегка подпилить край печатной платы и модуль с выпрямителем и стабилизатором напряжения, с дополнительной обмотки штатного трансформатора, поместить в изолированный «бокс» (он оранжевого цвета) и отвести ему место внутри радиатора (он не нагревается).

Подстройка показаний вольтметра и амперметра прошла без осложнений. Показания вольтметра настраиваются расположенным на его плате подстроечным смд резистором, а амперметра при помощи изменения сопротивления измерительного резистора, обозначенного на схеме как «R измерительное резистор 0,2 Ом». Показания тока производятся в амперах. Показания относительно образцового измерителя выставляются довольно точно, но есть пока до конца не понятый нюанс: выставил показания вольтметра и они совпадают с образцовыми идеально, но после того как выставил показания амперметра показания вольтметра несколько сбиваются. И наоборот. Поэтому пришлось выбирать, чьи показания будут соответствовать, а чьи «читать» придётся с поправкой.

Вот такой получился в итоге блок питания: с отображением регулируемого выходного напряжения, с возможностью узнать текущее токопотребление (необходимо нажать не фиксируемую кнопку переключателя ПК-1) и двумя видами соединительных клемм. Собирать «с нуля» свой первый БП начинающему радиолюбителю не стоит, оптимальный вариант это доработка под свои нужды готового. Автор Babay iz Barnaula.

   Форум

   Форум по обсуждению материала СХЕМА ПОДКЛЮЧЕНИЯ ЦИФРОВОГО ВОЛЬТАМПЕРМЕТРА

Подключение амперметра и вольтметра в сети постоянного и переменного тока

Очень часто начинающие радиолюбители задают один и тот же вопрос: — Как подключить универсальный китайский вольтметр амперметр к самодельному зарядному устройству или регулируемому блоку питания? В последнее время меня буквально заваливают вопросами, как подключить, куда подключить. Поэтому я решил написать специально отдельную статью, в которой подробно расскажу, как и каким образом подключить китайский вольтметр амперметр к зарядному устройству или самодельному регулируемому блоку питания.

На сегодняшний день существует две популярные китайские, универсальные модели вольтметров амперметров со встроенным шунтом, которые так любят покупать в Китае на АлиЭкспресс все без исключения начинающие и профессиональные радиолюбители.

Давайте детально рассмотрим две модели самых популярных вольтметров амперметров китайского производства.

Оба прибора имеют пять проводов для подключения к блоку питания. У первого слева три толстых провода (черный, синий, красный) и два тонких (черный, красный). Тонкие провода предназначены для питания прибора: красный плюс, черный минус. Толстые провода: Черный минус амперметра, синий выход амперметра, красный вход вольтметра.

Второй прибор также имеет пять проводов три тонких (черный, красный, желтый) и два толстых провода (черный, красный). Тонкие провода предназначены для питания прибора: красный плюс, черный минус, желтый вход вольтметра. Толстые провода: черный минус амперметра, красный выход амперметра.

В каждый китайский универсальный измерительный прибор (КУИП) встроен измерительный шунт для амперметра, а это большой плюс, потому, что не надо ничего «колхозить», сделано по принципу «поставил и забыл». В некоторых КУИПах шунт изогнутый буквой «М» и блестящий, мне достались экземпляры с медным «П» образным шунтом. Как я понял, на качество измерений форма и цвет шунта никак не влияет.

У приборов на плате имеются подстроечные SMD резисторы с помощью которых, есть возможность подкорректировать показания вольтметра и амперметра.

На этом рисунке изображена схема подключения вольтметра амперметра первой модели к зарядному устройству из компьютерного блока питания.

Питание прибора осуществляется от отдельного источника питания в данном случае это пяти вольтовая зарядка от телефона, которую легко разместить в корпусе блока питания.

Дело в том, что если подключить вольтметр амперметр к регулируемому выходу блока питания, то при понижении напряжения менее 4.5В прибор просто перестанет работать.

Скорость вентилятора то же будет снижаться, но при низком напряжении радиаторы блока питания будут немного теплыми и ничего страшного не произойдет.

При выходном напряжении более 12В стабилизатор напряжения L7812CV включается в работу и тем самым поддерживает постоянное напряжение на вентиляторе не более 12В.

На этом рисунке изображена схема подключения вольтметра амперметра второй модели к зарядному устройству из компьютерного блока питания.

С зарядным устройством из компьютерного блока питания все понятно. Давайте рассмотрим схему подключения китайского вольтметра амперметра первой модели к регулируемому блоку питания.

В верхней части схемы изображен регулируемый блок питания с защитой от короткого замыкания, состоящий из диодного моста, конденсатора, стабилизатора напряжения LM317, транзистора MJE13009, переменного резистора и трех постоянных резисторов.

  Показания толщиномера для икстрейла

В нижней части схемы вентилятор и китайский вольтметр амперметр подключаются через стабилизатор напряжения L7812CV к выходу диодного моста параллельно конденсатору С1. Стабилизированное напряжение на вентиляторе и КУИПе не более 12В.

На этом рисунке изображена схема подключения китайского вольтметра амперметра второй модели к регулируемому блоку питания.

Многие радиолюбители предпочитают устанавливать в зарядные устройства и регулируемые блоки питания аналоговые китайские измерительные приборы (КИП) за многие годы не утратившие своей популярности. Поэтому предлагаю рассмотреть схему подключения классического стрелочного вольтметра и амперметра.

На этом рисунке изображена схема подключения вольтметра и амперметра со встроенным токоизмерительным шунтом.

Вольтметр подключается параллельно к источнику питания с соблюдением полярности. На приборе должны быть отметки плюс и минус. Амперметр обычно подключают в разрыв минусового провода после вольтметра. Так же можно подключить в разрыв плюсового провода на точность измерений способ подключения прибора никак не влияет. Главное условие, соблюдение полярности.

Иногда бывают амперметры без встроенного токоизмерительного шунта. Тогда шунт приходится покупать отдельно. Чтобы у вас не было дополнительных расходов, перед покупкой амперметра всегда уточняйте у продавца наличие шунта внутри прибора. Иногда стоимость отдельного шунта больше стоимости прибора со встроенным шунтом.

На этом рисунке изображена схема подключения вольтметра и амперметра с отдельным токоизмерительным шунтом к блоку питания.

Шунт всегда подключается параллельно амперметру. Без него прибор просто сгорит. Как подобрать шунт? Если прибор рассчитан на 10А, значит и шунт должен быть на 10А. На каждом шунте имеется маркировка указывающая на какую силу тока он рассчитан.

Ну вот и все, моя статья подошла к концу, у вас теперь есть новая пища для размышлений.

Друзья, желаю вам удачи и хорошего настроения! До встречи в новых статьях!

Рекомендую посмотреть видеоролик о том, как подключить вольтметр амперметр

Всем нам известно, что амперметр – это прибор для измерения тока, который измеряется в Амперах. Меряет амперы – значит, амперметр.

Но, для того, чтобы замерить ток, необходимо амперметр правильно подключить в цепь. Будь то цепь постоянного или переменного тока. Ведь неправильное включение прибора может привести к выходу его из строя.

Амперметр подключается к электрической цепи последовательно

То есть у нас есть провод, по нему течет электрический ток от источника этого самого тока к потребителю, которым может выступать электрический прибор.

Чтобы измерить ток амперметром, нам необходимо обесточить (отключить) источник питания. Затем необходимо разорвать цепь – в прямом и переносном смысле. Грубо говоря, разрезать провод.

Теперь у нас получится два провода. Берем амперметр, подключаем к прибору две половины разрезанного провода. Нужно учесть тот факт, что ток, протекающий в цепи должен быть меньше максимально измеряемого тока прибора. Максимально измеряемый ток прибора должен быть написан на самом приборе или в документации к нему.

Максимальный ток в цепи можно рассчитать, зная напряжение, нагрузку и сечение провода. Провода должны быть изолированы (покрыты изоляцией), а на концах зачищены.

После того, как провода подключены и надежно закреплены в амперметре, можно включать питание и прибор покажет величину тока в цепи, который и пройдет через амперметр.

  Ручной листогиб лгс 26 усиленный

Но так никто не делает, потому что разрезанные провода до добра не доводят.

У амперметра малое внутреннее сопротивление, это сделано для того, чтобы оно минимально влияло на величину измеряемого тока. При подключении амперметра в цепь переменного тока не имеет значения, куда подключать прибор.

При подключении амперметра в цепь постоянного тока, если стрелка будет отклоняться в другую сторону, или же будет показывать ноль – следует поменять полярность, поменять провода местами.

Подключение амперметра через шунт

Если ток в цепи окажется больше, чем ток прибора, то можно рассчитать и использовать шунт для измерения тока большей величины. В этом случае цепь разделится на две ветви.

У одной будет малое сопротивление амперметра, а у второй большое сопротивление подобранного шунта. Большой ток разделится пропорционально сопротивлениям и по амперметру пройдет малый ток, по шунту – большой.

(Более подробно об этом явлении).

Измерение тока амперметром через трансформатор тока или клещи

Бывают случаи, когда надо замерить ток в кабеле, на шине… изолированной шине. Шина – это медная полоса определенного сечения, по которой протекает ток, не автомобильное колесо…

Разрезать кабель или шину бывает накладно, да и бессмысленно. В этом случае можно воспользоваться измерительными клещами или трансформатором тока.

Трансформатор тока имеет две обмотки – высшую и низшую, которые не связаны между собой. Ток приходит на высшую, затем создается ЭДС (более подробно про принцип действия ТТ) и во вторичной обмотке протекает ток, пропорциональный числу витков обмоток.

Так вот, если есть необходимость замерить ток, то на кабель вешают «бублик», он же – ТТ. А уже к трансформатору тока присоединяют амперметр. Тут главное правильно быть проинструктированным и не наделать дел.

Получается мы снимаем ток амперметром со вторичной обмотки, преобразованный в меньшую сторону и безопасный для измерения и амперметра.

Такой же принцип используется и в измерительных клещах, только и амперметр и ТТ находятся в одном корпусе. Да и плюс ко всему первичная обмотка клещей размыкается одним нажатием кнопки на корпусе и потом замыкается.

Эти два описанных решения гораздо удобнее, чем разрезать провод и садить к амперметру. Главное следить за диапазонами измеряемых приборами и протекаемых в электрических цепях токов.

Мультиметры позволяют измерять постоянный ток до 10 Ампер. Но их часто палят, так как неправильно подключают концы на прибор, не учитывают величину тока в проводах… Но это в основном молодые люди. Часто для «починки» такой неисправности необходимо просто заменить предохранитель в приборе.

Ну, и в конце хотелось бы еще раз повторить основную мысль всего повествования:

Весьма часто в нашей жизнедеятельности возникает ситуация, при которой нам необходимо измерить силу тока. Для чего? Чтобы узнать предполагаемую мощность того или иного оборудования, например.

Для определения потенциально уровня нагревания кабеля и так далее. Примерно для этих целей нам и понадобится амперметр переменного тока. Именно он служит для измерения силы тока.

К слову, с помощью прибора можно измерить силу не только переменного, но и постоянного тока. Как пользоваться этим инструментом?

Подключение

Чтобы понять, как подключить амперметр, нужно уяснить принцип диапазона измерения. То есть, прибор работает в определенном диапазоне, измеряя от значений в мкА до значений в кА.

Учитывая техническую схему подключения, следует опередить максимальный уровень тока шкалы. Само подключение происходит последовательно, а не параллельно существующей нагрузки. Иначе существует опасность перенапряжения прибора.

Соответственно, он станет нефункционален, проще говоря, перегорит.

  Как пользоваться керхером для мытья машины видео

Важным моментом является то, что измеряемый ток сильно зависит от общего сопротивления цепи. Из этого следует, что внутреннее сопротивление прибора должно быть предельно небольшим. Иначе, класс точности результатов может быть под вопросом. Ведь само оборудование будет влиять на числительный показатель. Чтобы точнее уяснить, понадобится схема подключения амперметра.

Как подключить амперметр, если величина тока, которая необходима для измерения, превосходит возможности прибора? Для этого как раз и используются разнообразные шунты. Они позволяют расширить измеримый диапазон тока. Нагрузка будет распределена в пользу шунта, он примет на себя большую часть.

По сути, шунт просто покажет снижение тока, которое зафиксирует прибор. В данном случае он будет работать по принципу милливольтметра, однако, его показатели будут в амперах, а значит и конечная информации будет корректной.

Для более детального понимания необходима схема включения амперметра через шунт.

Где применяется амперметр?

Амперметр постоянного тока применяется повсеместно. Если мы исключим бытовые нужды, то первым вариантом будут крупные промышленные предприятия.

Естественно лишь те, которые, так или иначе, занимаются созданием (генерацией) и дальнейшим потреблением электрической или тепловой энергии. Помимо этого, широкое применение прибор нашел в строительстве.

Ни один серьезный проект не проходит без этого маленького помощника.

Разнообразие оборудования

Устройство амперметра может довольно сильно отличаться в зависимости от модели. Если классифицировать их по типу отсчета, можно выделить стрелочные, световые и электронные варианты. Амперметр постоянного тока может быть различным также как и способы его функционирования. Тут ряд шире, и остановиться на нем стоит подробнее.

Электромагнитные амперметры необходимы для измерения переменного тока с невысокой частотностью. Схема амперметра данного типа самая простая, соответственно – они наиболее дешевые на рынке.

Если вам интересно, как называется прибор для измерения силы тока с высокой частотностью, то это термоэлектрический измеритель. Принцип действия амперметра такого рода заключается в работе проводника и термопары.

Проводник с помощью проходящего по нему тока нагревает термопару, что и служит способом вычисления силы тока.

Ферродинамические устройства необходимы для стрессовой среды с повышенным магнитным полем. Они более устойчивы к внешнему и внутреннему воздействию. Самым последним словом техники является амперметр цифровой.

Это наиболее прогрессивные модели, которые не боятся сильного напряжения, механических повреждений. Они гораздо проще в освоении и применении.

Как подключить цифровой амперметр? В большинстве случаев, если производитель не указал иное, точно так же как и обычный.

На этом основные виды амперметров можно считать исчерпанными. Некоторые пользователи, правда, посчитают, что один вид мы пропустили. А именно вольтметр.

Отличия вольтметра от амперметра

Для начала давайте просто разберем этимологию слов. Сразу понятно, что приборы произошли от слов «ампер» и «вольт».

И хотя первый может подключаться к той же цепи, что и вольтметр, назначение у них совершенно разное. Ампер – единица измерения силы тока, тогда как вольт – единица измерения напряжения.

Так чем же амперметр отличается от вольтметра? Правильно, первый измеряет силу, а второй напряжение.

Подключение амперметров к сети

С измерением силы тока мы сталкиваемся очень часто. Для того чтобы узнать мощность устройства, сечения кабеля для его питания, нагрев проводов и прочих элементов – это все зависит от силы тока. Для того чтобы непосредственно измерять эту силу, придумали устройство именуемое амперметром. Амперметр подключается в измеряемую цепь только последовательно. Почему? Разберем чуть ниже.

Как известно сила тока это отношение количества зарядов ∆Q, которые прошли через некоторую поверхность за время ∆t. В системе СИ измеряется в амперах А (1 А = 1 Кл/с). Для того чтобы измерять количество прошедших зарядов, амперметр нужно включить в цепь последовательно.

Чтобы минимизировать влияние измерительного сопротивления амперметра и соответственно уменьшить мощность потерь при измерении его делают как можно меньше . Если амперметр с таким внутренним сопротивлением подключить параллельно, то в цепи произойдет короткое замыкание. Пример схемы включения:

  • Постоянный ток измеряют приборами непосредственной оценки в диапазоне 10-3 – 102 А, электронными аналоговыми, цифровыми, магнито-электрическими, электромагнитными, электродинамическими приборами — миллиамперметрами и амперметрами. Если ток свыше 100 А применяют шунт:

Шунты как правило, изготавливают на разные токи. Шунт – это медная пластина, имеющая определенное сопротивление. При протекании тока через пластину, на ней, согласно закону Ома U=I*R падает какое-то напряжение, то есть между точками 1 и 2 возникает напряжение, которое будет воздействовать на катушку прибора.

  1. Сопротивление шунта, как правило, подбирают из соотношений:
  2. Где Rи – сопротивление измерительной обмотки прибора,  — коэффициент шунтирования, I – измеряемый, а Iи – максимально допустимый ток измерительного механизма.

Если измеряют переменный ток, то важно знать какое его значение измеряется (амплитудное, среднее, действующее). Это важно, так как все шкалы градуируются обычно в значениях действующих.

Переменные значения выше 100 мкА измеряют обычно выпрямительными микроамперметрами, а ниже 100 мкА – цифровыми микроамперметрами. Для измерений в диапазоне от 10 мА до 100 А используют выпрямительные, электродинамические, электромагнитные приборы, которые работают в диапазоне частот до нескольких десятков килогерц, а также термоэлектрические, частотный диапазон которых — до сотен мегагерц.

  • Для измерения переменных величин от 100 А и выше используют приборы, но с использованием трансформаторов тока:
  • Трансформатор тока – это устройство, в котором первичная обмотка подключена к источнику тока (или как видно с рисунка ниже, первичная обмотка «одевается» на шину или кабель), а вторичная на измерительную обмотку какого-либо измерительного устройства (обмотка измерительного устройства или датчика должна иметь малое сопротивление).

Для измерения различного рода токов используют различные методы и средства. Чтобы правильно измерять необходимую величину и не нанести при этом никакого вреда, нужно правильно применять каждый метод измерения.

Вольтамперметры цифровые DVA серий YB27VA, YB4835

Вольтметры-амперметры цифровые DVA 0-100В/0-10А DC, 200-500В/0-100А AC, 80-300В/0-100А AC серий YB27VA и YB4835, которые также называются Вольтамперметры или Ампервольтметры, используют для синхронного определения значений напряжения и силы тока.

Вольтамперметры YB27VA измеряют напряжение в цепях постоянного тока в диапазонах 0-100В и силу тока 0-10А, вольтамперметры YB4835 измеряют напряжение в цепях переменного тока в диапазонах 80-500В и силу тока 0-100А.

Электронные приборы DVA серий YB27VA и YB4835 имеют встраиваемую конструкцию и светодиодный дисплей с красной или синей цветовой индикацией. Класс точности приборов YB27VA и YB4835 – 1,0. Вольтамперметры в большинстве случаев используются в автомобилях, мотоциклах, катерах и другом электрооборудовании малой мощности.

Подключение приборов: вольтметры-амперметры YB27VA 0-100V/0-10A необходимо подключать напрямую, а YB4835 – через трансформатор тока, поставляемый в комплекте. Существуют также вольтамперметры YB27VA с диапазоном измерений по току свыше 10А: 0-50А и 0-100А, в таком случае приборы необходимо подключать через внешний шунт 75 мВ.

Вольтамперметры постоянного тока YB27VA называют также миниатюрные или мини. При их подключении необходимо обеспечивать дополнительное питание напряжением 4,5–30В постоянного тока. Частота снятия замеров составляет 3,3 раза/с.

Вольтамперметры переменного тока YB4835 имеют габариты несколько больше. Необходимость в дополнительном питании отсутствует, потребляемая мощность при этом составляет 0,2Вт. Частота замеров — 2,0 раза/с.

Подробные характеристики вольтметров-амперметров цифровых DVA указаны в таблицах. Детальная расшифровка маркировки, габаритные, установочные размеры, а также схема подключения вольтметров-амперметров серий YB27VA и YB4835 приведены под таблицами с подробными характеристиками.

Гарантия работы цифровых вольтамперметров серий YB27VA и YB4835, поставляемых нашей компанией, составляет 1 год с момента приобретения. Это обеспечивается необходимыми документами по качеству.

Окончательная цена на вольтамперметры цифровые DVA 0-100В/0-10А DC, 200-500В/0-100А AC, 80-300В/0-100А AC серий YB27VA и YB4835 зависит от количества, сроков поставки, производителя, страны происхождения и формы оплаты.

Как подключить цифровой двойной дисплей вольт- и амперметр

Как-то купил популярный «китайский» вольтметр и амперметр на 100В / 10А. К сожалению, я не нашел ни одного хорошего ресурса о том, как его подключить. Вообще-то, это не ракетостроение, но я ждал этого 2-3 недели и не хотел сорвать его с первого раза. Все диаграммы были для меня как-то слишком техничными.

Я обновил эту статью в августе 2018 года.

В исходную статью был включен только один вариант этих цифровых вольт- и амперметров.Теперь я включил три наиболее распространенных их варианта. Если вы заказываете цифровой вольтметр и амперметр 100V / 10A в Китае или на других рынках, это, скорее всего, одно из следующих.

Все они имеют немного разные цвета проводов. Я расскажу о проводке для всех в этом посте.

Вольт- и амперметры постоянного тока 100В / 10А с разноцветными проводами

Эти измерители хороши, когда нужно одновременно измерять ток и напряжение. Функция, которой не хватает обычным мультиметрам.Например, я использовал его для измерения мощности своей солнечной панели DIY . Они недорогие и легко подключаются.

Как работают эти амперметры?

Эти счетчики рассчитывают ток по падению напряжения на шунтирующем резисторе. У них встроенных шунтов , которые должны выдерживать измерения до 10 ампер. Вы должны видеть шунт позади вольт- и амперметра. Этот маленький мостик согнут из толстого провода на печатной плате.

Встроенный шунт на вольт- и амперметр-100V / 10A / DSN-VC288

Важно! Если его нет — это руководство не для вас.Вместо этого вам понадобится электрическая схема с или внешним шунтом . Также при измерении тока более 10А, который может быть обработан внутренним.

Основы подключения

Они в основном одинаковые. Есть разъем с толстыми проводами и разъем с тонкими проводами. Но расцветки проводов различаются. Измерение силы тока осуществляется путем пропускания мощности через толстые провода. Питание на сам счетчик подается по тонким проводам.

Все они могут быть подключены таким образом, что вам не потребуется отдельный источник питания для электронной части.Вы можете использовать тот же источник питания, в котором измеряемая нагрузка получает электричество. Но тогда вы можете использовать максимум 30 В, поскольку это максимальное рабочее напряжение для самого счетчика. Кроме того, нельзя измерять напряжение ниже 4,5 В. Если вы используете тот же источник питания, вы даже можете оставить тонкий черный провод неподключенным, так как они имеют общую землю / GND.

Поменять полярность на этих счетчиках?

Вы не можете изменить полярность на этих измерителях при измерении силы тока (возможно, и напряжения).Я пробовал это с первым в списке. Он замкнулся. Вероятно, это из-за общего заземления и при реверсировании вы подаете положительное напряжение на соединение GND. Если у кого-то есть другая информация, дайте мне знать.

Также важно! Эти амперметры НЕ МОГУТ измерить ток в обратном направлении.

Электромонтаж dsn-vc288 с толстыми красными и черными проводами + тонкими желтыми, черными и красными

Wiring dsn-vc288 имеет для меня наибольший смысл и также кажется наиболее популярным.Он также имеет четко обозначенное название модели на печатной плате, что упрощает идентификацию.

Подключение вольт-амперметра DSN-VC288

Красный, черный и синий толстые провода + черный и красный тонкий

Именно этот был в моей оригинальной статье. Думаю, сейчас они не очень популярны, так как не могу найти много предложений по ним.

Красный, черный и желтый толстые провода + красный и черный тонкие провода

Важно! Сам не тестировал. Если кто-то подтвердит, что это правильно, я был бы очень благодарен.Из информации, которую я нашел от продавцов, и одного видео на YouTube — у этого есть немного сложная окраска. Линия измерения напряжения также представляет собой толстый провод и не желтого цвета. Это красный вместо !

Кто-нибудь может подтвердить правильность этой схемы?

Проводка вольт-амперметра 10А / 100В с толстыми красными, черными и желтыми проводами и тонкими черными и красными проводами

Вот несколько фото их тестирования

Проводное и тестирование с нагрузкой

Проводное соединение и тестирование с нагрузкой — обзор

Один тест с внешним источником питания

Вольт амперметр с внешним источником питания

Тестирование вольт-амперметром 10A / 100V, DSN-VC288

Купить 0.28 дюймов, 100 В / 100 А, 5 проводов, красный светодиод, цифровой вольтметр, амперметр, без шунта

Это 0,28 ″ 5-проводный цифровой двойной амперметр постоянного тока 100 В и 100 А с красными светодиодами. Этот измеритель будет измерять до 100 В постоянного тока с разрешением 0,1 В.

Следует отметить, что у этого счетчика 2 жгута проводов. Одна привязь предназначена для подачи питания на счетчики, это 2 полюса с КРАСНЫМ и ЧЕРНЫМ проводами. Небольшой размер, портативный, величины напряжения и тока отображаются на одном экране одновременно.

Может питаться от 6 до 30 В постоянного тока. Это отдельный источник питания, который изолирован от источника, можно использовать тот же источник питания, но он, похоже, влияет на показания амперметра. Жгут из 3 проводов используется для заземления, которое подключается непосредственно к аккумуляторной батарее или заземлению питания нагрузки.

Примечание: Доступны два разных варианта подключения (например, желтый провод и зеленый провод) с одинаковыми рабочими функциями, которые будут поставляться случайным образом.Следуйте приведенным ниже рекомендациям в соответствии с вашей версией.


ВАРИАНТ 1: Инструкции по подключению бортовой сети для «желтого» подключения провода

1. Тонкий красный провод (VCC): положительный полюс входа источника питания (4,5-30 В)
(Примечание: если измерительный сигнал меньше 30 В и мощность достаточна, может быть источником питания модуля)

2. Тонкий черный провод (GND): отрицательный полюс входа источника питания (4,5-30 В, масса с измерительным сигналом)

3. Зеленый провод (VIN): положительный полюс входа измерительного сигнала (0-100 В)

4.Толстый красный провод (I +): положительный полюс токового входа (последовательное соединение на катоде источника питания)

5. Толстый черный провод (I-): отрицательный полюс токового входа (последовательное соединение на катоде источника питания)

Схема подключения:

Примечание: Если входное напряжение превышает 5 В, используйте понижающий преобразователь.

Примечание: Этот продукт не содержит шунта .


ВАРИАНТ 2: Инструкции по подключению бортовой сети для подключения «зеленого» провода

(диапазон тока 10 А требует подключения внешнего шунта)

1. Подключите плохо соединенные линии и не касайтесь других мест.

2. Шунт подключается к отрицательному полюсу измерительной системы (сам шунт не различает направление, и соединение крепится к двум большим резьбовым отверстиям в распределителе.

3. В соответствии с направлением тока зеленая линия (+) и черная линия (-) трех линий соответственно прикручены к двум маленьким винтам шунта.

4. Подключите красную линию из трех линий к положительному полюсу измерительной системы.

5. Линия питания в двух линиях подключена к соответствующему источнику питания (и напряжение между черными линиями в трех линиях. Рекомендуется подключать к 12 В, в то же время, электрическая мощность черная стропы в двух стропах обмотаны изолентой, чтобы не попадать в другие места, чтобы не вызвать короткое замыкание).

6. Вышеуказанные 1-5 шагов подходят для использования общей земли; Для случаев независимого источника питания красная и черная линии питания в двух линиях соответственно подключены к обеим сторонам положительного и отрицательного полюсов источника питания (напряжение источника питания <28 В, рекомендуется около 12 В).

Схемы подключения:


Характеристики:
  1. Он измеряет до 100 В и 100 А постоянного тока.
  2. Очень удобный и маленький по размеру.
  3. Требуется питание 5В.
  4. 100% абсолютно новый и качественный.

В коплект входит:

1 x измеритель амперного напряжения с двойной светодиодной панелью.

Примечание. В комплект не входит шунтирующее сопротивление на 100 А. Это всего лишь дисплей, а не измерительный прибор.

Гарантия 15 дней

На этот товар распространяется стандартная гарантия сроком 15 дней с момента доставки только в отношении производственных дефектов.Эта гарантия предоставляется клиентам Robu в отношении любых производственных дефектов. Возмещение или замена производятся в случае производственных дефектов.


Что аннулирует гарантию:

Если продукт подвергся неправильному использованию, вскрытию, статическому разряду, аварии, повреждению водой или огнем, использованию химикатов, пайке или каким-либо изменениям.

Как подключить цифровой вольтметр Амперметр

После экспериментов с парой синтезаторных модулей, которые я недавно построил, стало очевидно, что мой самодельный блок питания не совсем подходит для этой работы.О том, как я его построил, вы можете прочитать здесь. Если вы хотите купить готовое устройство, у меня есть статья о том, какие сделки можно заключить в настоящий момент.

Главное, чего не хватало в моем домашнем блоке питания, — это счетчики, показывающие мне, какой ток используется. Это полезный индикатор неисправности, если недавно построенная плата потребляет слишком большой ток при включении. Если вы достаточно быстро выключите его, вы сможете сэкономить немало урона.

Осмотрев Amazon, чтобы увидеть, что было в наличии, я нашел эти HeroNeo® DC 100V 10A вольтметр, амперметр, синий + красный светодиодный усилитель, двойной цифровой вольтметр.Кажется, что существует довольно много разных поставщиков, но все они кажутся очень похожими. Они казались идеальными для обновления моего источника питания. Если вы заинтересованы в покупке того же самого, я поместил несколько ссылок на Amazon ниже.

Когда я получил их, я был очень рад узнать, что они были точного размера, поскольку я заменял только измерители напряжения.

Это были счетчики, которые подлежали замене. Просто показав напряжение, было довольно легко понять, как их подключить!

Они удерживаются пластиковыми выступами по бокам корпуса счетчика, которые сжимаются, когда вы вставляете счетчик в прямоугольное отверстие, а затем отжимаете его, крепко удерживая его на передней панели.

На этой картинке вы можете видеть вырез в панели и пластиковые стороны счетчика, которые удерживают ее на месте.

Это были хорошие новости. Плохая новость заключалась в том, что не было абсолютно никакой документации или каких-либо заметок. Вернитесь на веб-сайт, и не было никакого упоминания о подключении их или других ссылок или чего-либо вообще. В то время как на предыдущих счетчиках были только черные и красные провода, это было достаточно просто, но у них были тонкие черные и красные и толстые черные, красные и синие. Возможно, я говорю о толстых, потому что инстинктивно не знаю, как они должны быть связаны.Если вы похожи на меня, может быть, я помогу вам подключить ваш.

В комплект поставки счетчика входят вилки с проводами, которые можно подключать только к двум розеткам. Пока достаточно просто!

После небольших экспериментов я подумал, что получил, но не совсем. В конце концов я понял, что тонкие черный и красный провода предназначены для питания измерителя напряжения и тока. В моем приложении я обнаружил, что синий провод предназначен для нагрузки, но отрицательной нагрузки, а не положительной, как я думал вначале.

Поскольку счетчики должны были питаться от выхода источника питания, я подключил их, как показано ниже.

  • Соединяет тонкий черный и толстый черный.
  • Соединил вместе тонкий красный и толстый красный провода.
  • Поместите выход моего блока питания в счетчик. Красный вывод питания на два красных на счетчике. Черный вывод питания на два черных провода на счетчике.

Новый выход источника питания становится красным положительным выходом и синим (нагрузка) отрицательным выходом. Вы можете увидеть это на картинке ниже.

Как видите, я использовал клеммную колодку, чтобы связать толстый красный с тонким красным и тонкий черный с толстым черным.Красная и черная плата вывода источника питания подключаются к красному и черному счетчикам, а выход источника питания теперь красный и синий.

Теперь при подключении вы можете видеть, какой ток используется.

Выполнена разводка вольтметра амперметра с блоком питания. Здесь вы можете увидеть, что источник питания установлен на 12 В, а проект, к которому он подключен, использует 0,12 ампер.

Когда я впервые попробовал его, я подумал, что он не считывает ток, поэтому имейте в виду, что он будет читать только до.01 усилителя, поэтому, если ваша схема использует только несколько миллиампер, счетчик не будет показывать ток.

Учитывая цену, я очень доволен счетчиками, и они, безусловно, помогают мне в моем хобби. Надеюсь, эта статья покажет вам, как подключить цифровой вольтметр-амперметр.

Измеритель напряжения постоянного тока, 100в, 10а, проводка

Как подключить китайское напряжение 100В / 10А и амперметр. при покупке измерителя напряжения и тока постоянного тока. у вас недостаточно информации о подключении цифрового счетчика.Недостаток информации приведет к осложнениям или сомнениям в связи.

Итак, я решил поделиться точными принципиальными схемами, чтобы развеять сомнения. Во-первых, нам нужно знать, как это работает. Дисплей, работающий с источником постоянного напряжения. не пытайтесь подавать прямое питание переменного тока. Прямое питание от источника переменного тока опасно для вас и может взорваться. так что будьте осведомлены об источнике входного напряжения.

Дисплей состоит из семисегментного дисплея и платы электроники для измерения напряжения и силы тока.Устройство состоит из 5 проводов. это сбивает вас с толку.

  • Узкий провод красный и черный . Красный провод — это входное напряжение для работы дисплея, а черный — отрицательный провод.
  • Next калибр красный и черный провод . Это не входной источник питания, он предназначен для измерения силы тока на выходе. Черный провод подключен к входному отрицательному напряжению, а красный провод — к отрицательному выходу.(не упустите возможность понять цвет провода).
dc 100v 10a вольтметр амперметр проводка
  • Следующий — желтый провод , он предназначен для измерения входного напряжения. Этот провод подключается к положительной клемме считывающего напряжения.

dc 100v 10a вольтметр амперметр схема подключения

Предыдущий пост Схема инвертора мощности 2000 Вт

Следующее сообщение Tda2030 со схемой транзисторного усилителя

Вольтметры и амперметры постоянного тока — College Physics

Цели обучения

  • Объясните, почему вольтметр нужно подключать параллельно цепи.
  • Нарисуйте схему, показывающую правильно подключенный амперметр в цепь.
  • Опишите, как гальванометр можно использовать как вольтметр или амперметр.
  • Найдите сопротивление, которое необходимо подключить последовательно с гальванометром, чтобы его можно было использовать в качестве вольтметра с заданными показаниями.
  • Объясните, почему измерение напряжения или тока в цепи никогда не может быть точным.

Вольтметры измеряют напряжение, а амперметры измеряют ток. Некоторые измерители в автомобильных приборных панелях, цифровых камерах, сотовых телефонах и тюнерах-усилителях являются вольтметрами или амперметрами.(См. (Рисунок).) Внутренняя конструкция простейшего из этих измерителей и то, как они подключены к системе, которую они контролируют, позволяют лучше понять применение последовательного и параллельного подключения.

Датчики топлива и температуры (крайний правый и крайний левый соответственно) в этом Volkswagen 1996 года являются вольтметрами, которые регистрируют выходное напряжение «передающих» устройств, которое, как мы надеемся, пропорционально количеству бензина в баке и температуре двигателя. (Источник: Кристиан Гирсинг)

Вольтметры подключаются параллельно к любому измеряемому напряжению устройства.Параллельное соединение используется потому, что объекты, находящиеся параллельно, испытывают одинаковую разность потенциалов. (См. (Рисунок), где вольтметр обозначен символом V.)

Амперметры подключаются последовательно к любому измеряемому устройству. Последовательное соединение используется потому, что последовательно соединенные объекты имеют одинаковый ток, проходящий через них. (См. (Рисунок), где амперметр обозначен символом A.)

(a) Для измерения разности потенциалов в этой последовательной цепи вольтметр (V) помещают параллельно источнику напряжения или одному из резисторов.Обратите внимание, что напряжение на клеммах измеряется между точками a и b. Невозможно подключить вольтметр напрямую к ЭДС без учета ее внутреннего сопротивления,. (b) Используемый цифровой вольтметр. (Источник: Messtechniker, Wikimedia Commons)

Для измерения тока последовательно подключают амперметр (А). Весь ток в этой цепи протекает через счетчик. Амперметр будет иметь такие же показания, если он расположен между точками d и e или между точками f и a, как и в показанном положении.(Обратите внимание, что заглавная буква E обозначает ЭДС и обозначает внутреннее сопротивление источника разности потенциалов.)

Аналоговые измерители: гальванометры

У аналоговых счетчиков есть стрелка, которая поворачивается, чтобы указывать на числа на шкале, в отличие от цифровых счетчиков, которые имеют числовые показания, аналогичные ручному калькулятору. Сердцем большинства аналоговых счетчиков является устройство, называемое гальванометром, обозначаемое буквой G. Ток, протекающий через гальванометр, вызывает пропорциональное отклонение стрелки.(Это отклонение происходит из-за силы магнитного поля на провод с током.)

Двумя важнейшими характеристиками данного гальванометра являются его сопротивление и чувствительность по току. Чувствительность по току — это ток, который дает полное отклонение стрелки гальванометра, максимальный ток, который может измерить прибор. Например, гальванометр с чувствительностью по току имеет максимальное отклонение стрелки при прохождении через него, считывает половину шкалы при протекании через него и т. Д.

Если у такого гальванометра есть сопротивление, то при напряжении, равном только полномасштабное показание. Подключив резисторы к этому гальванометру различными способами, вы можете использовать его как вольтметр или амперметр, который может измерять широкий диапазон напряжений или токов.

Гальванометр как амперметр

Тот же гальванометр можно превратить в амперметр, разместив его параллельно небольшому сопротивлению, часто называемому шунтирующим сопротивлением, как показано на (Рисунок). Поскольку сопротивление шунта невелико, большая часть тока проходит через него, что позволяет амперметру измерять токи, намного превышающие токи, вызывающие полное отклонение гальванометра.

Предположим, например, что нужен амперметр, который дает полное отклонение на 1,0 А и содержит такой же гальванометр с его чувствительностью. Поскольку и параллельны, напряжение на них одинаковое.

Эти капли такие то. Решив и отметив, что это 0,999950 А, мы имеем

Проведение измерений изменяет схему

Когда вы используете вольтметр или амперметр, вы подключаете другой резистор к существующей цепи и, таким образом, изменяете схему.В идеале вольтметры и амперметры не оказывают заметного влияния на схему, но полезно изучить обстоятельства, при которых они влияют или не влияют.

Сначала рассмотрим вольтметр, который всегда размещается параллельно с измеряемым устройством. Через вольтметр протекает очень небольшой ток, если его сопротивление на несколько порядков больше, чем сопротивление устройства, и поэтому на цепь это не оказывает заметного влияния. (См. (Рисунок) (a).) (Большое сопротивление, параллельное малому, имеет суммарное сопротивление, по существу равное малому.) Если, однако, сопротивление вольтметра сопоставимо с сопротивлением измеряемого устройства, то два параллельно подключенных устройства имеют меньшее сопротивление, что существенно влияет на цепь. (См. (Рисунок) (b).) Напряжение на устройстве не такое, как при отключении вольтметра от цепи.

(a) Вольтметр, имеющий сопротивление намного больше, чем сопротивление устройства (), с которым он подключен параллельно, создает параллельное сопротивление, по существу такое же, как и у устройства, и не оказывает заметного влияния на измеряемую цепь.(b) Здесь вольтметр имеет то же сопротивление, что и устройство (), так что параллельное сопротивление составляет половину от того, которое есть, когда вольтметр не подключен. Это пример значительного изменения схемы, которого следует избегать.

Амперметр подключается последовательно к ветви измеряемой цепи, так что его сопротивление добавляется к этой ветви. Обычно сопротивление амперметра очень мало по сравнению с сопротивлениями устройств в цепи, поэтому дополнительное сопротивление незначительно.(См. (Рисунок) (a).) Однако, если задействованы очень малые сопротивления нагрузки или если сопротивление амперметра не такое низкое, как должно быть, то общее последовательное сопротивление значительно больше, и ток в ветви измеряется уменьшается. (См. (Рисунок) (b).)

Практическая проблема может возникнуть, если амперметр подключен неправильно. Если его подключить параллельно с резистором для измерения тока в нем, вы можете повредить счетчик; низкое сопротивление амперметра позволит большей части тока в цепи проходить через гальванометр, и этот ток будет больше, поскольку эффективное сопротивление меньше.

(a) Амперметр обычно имеет такое маленькое сопротивление, что общее последовательное сопротивление в измеряемой ветви существенно не увеличивается. Схема практически не изменилась по сравнению с отсутствием амперметра. (b) Здесь сопротивление амперметра такое же, как сопротивление ветви, так что общее сопротивление удваивается, а ток вдвое меньше, чем без амперметра. Этого существенного изменения схемы следует избегать.

Одним из решений проблемы вольтметров и амперметров, мешающих измеряемым цепям, является использование гальванометров с большей чувствительностью.Это позволяет создавать вольтметры с большим сопротивлением и амперметры с меньшим сопротивлением, чем при использовании менее чувствительных гальванометров.

Существуют практические пределы чувствительности гальванометра, но можно получить аналоговые измерители, которые делают измерения с точностью до нескольких процентов. Обратите внимание, что неточность возникает из-за изменения схемы, а не из-за неисправности измерителя.

Связи: границы знаний

Выполнение измерения изменяет измеряемую систему таким образом, что приводит к погрешности измерения.Для макроскопических систем, таких как схемы, обсуждаемые в этом модуле, изменение обычно можно сделать пренебрежимо малым, но полностью исключить его нельзя. Для субмикроскопических систем, таких как атомы, ядра и более мелкие частицы, измерение изменяет систему таким образом, что невозможно сделать сколь угодно малым. Это фактически ограничивает знания о системе — даже ограничивает то, что природа может знать о самой себе. Мы увидим глубокие последствия этого, когда принцип неопределенности Гейзенберга будет обсуждаться в модулях по квантовой механике.

Существует еще один метод измерения, основанный на полном отсутствии тока и, следовательно, без изменения схемы. Они называются нулевыми измерениями и являются темой нулевых измерений. Цифровые измерители, которые используют твердотельную электронику и нулевые измерения, могут достигать точности в одну часть.

Проверьте свое понимание

Цифровые счетчики способны обнаруживать меньшие токи, чем аналоговые счетчики, использующие гальванометры. Как это объясняет их способность измерять напряжение и ток более точно, чем аналоговые измерители?

Поскольку цифровые счетчики требуют меньшего тока, чем аналоговые счетчики, они изменяют схему меньше, чем аналоговые счетчики.Их сопротивление в качестве вольтметра может быть намного больше, чем у аналогового измерителя, а их сопротивление в качестве амперметра может быть намного меньше, чем у аналогового измерителя. Обратитесь к (Рисунок) и (Рисунок) и их обсуждение в тексте.

Исследования PhET: комплект для конструирования цепей (только для постоянного тока), виртуальная лаборатория

Стимулируйте нейрон и следите за тем, что происходит. Сделайте паузу, перемотайте назад и двигайтесь вперед во времени, чтобы наблюдать за перемещением ионов через мембрану нейрона.

Сводка раздела

  • Вольтметры измеряют напряжение, а амперметры измеряют ток.
  • Вольтметр помещается параллельно источнику напряжения для получения полного напряжения и должен иметь большое сопротивление, чтобы ограничить его влияние на цепь.
  • Амперметр подключается последовательно, чтобы получить полный ток, протекающий через ответвление, и должен иметь небольшое сопротивление, чтобы ограничить его влияние на цепь.
  • Оба могут быть основаны на комбинации резистора и гальванометра, устройства, которое дает аналоговые показания тока.
  • Стандартные вольтметры и амперметры изменяют измеряемую цепь и, таким образом, имеют ограниченную точность.

Концептуальные вопросы

Почему не следует подключать амперметр непосредственно к источнику напряжения, как показано на (Рисунок)? (Обратите внимание, что скрипт E на рисунке означает ЭДС.)

Предположим, вы используете мультиметр (предназначенный для измерения диапазона напряжений, токов и сопротивлений) для измерения тока в цепи и случайно оставляете его в режиме вольтметра. Как измеритель повлияет на схему? Что бы произошло, если бы вы измеряли напряжение, но случайно перевели измеритель в режим амперметра?

Для измерения токов на (рис.) Замените провод между двумя точками на амперметр.Укажите точки, между которыми вы разместите амперметр, чтобы измерить следующее: (a) общий ток; (б) текущий ток; (c) через; (d) через. Обратите внимание, что на каждую часть может быть несколько ответов.

Вольтметры и амперметры постоянного тока | Физика

Цели обучения

К концу этого раздела вы сможете:

  • Объясните, почему вольтметр нужно подключать параллельно цепи.
  • Нарисуйте схему, показывающую правильно подключенный амперметр в цепь.
  • Опишите, как гальванометр можно использовать как вольтметр или амперметр.
  • Найдите сопротивление, которое необходимо подключить последовательно с гальванометром, чтобы его можно было использовать в качестве вольтметра с заданными показаниями.
  • Объясните, почему измерение напряжения или тока в цепи никогда не может быть точным.

Вольтметры измеряют напряжение, а амперметры измеряют ток. Некоторые измерители в автомобильных приборных панелях, цифровых камерах, сотовых телефонах и тюнерах-усилителях являются вольтметрами или амперметрами.(См. Рис. 1.) Внутренняя конструкция простейшего из этих счетчиков и то, как они подключены к системе, которую они контролируют, позволяют лучше понять применение последовательного и параллельного подключения.

Рис. 1. Указатели уровня топлива и температуры (крайний правый и крайний левый соответственно) в этом Volkswagen 1996 года представляют собой вольтметры, которые регистрируют выходное напряжение «передающих» устройств, которое, надеюсь, пропорционально количеству бензина в баке и двигателе. температура. (Источник: Кристиан Гирсинг)

Вольтметры подключаются параллельно к любому измеряемому напряжению устройства.Параллельное соединение используется потому, что объекты, находящиеся параллельно, испытывают одинаковую разность потенциалов. (См. Рис. 2, где вольтметр обозначен символом V.) Амперметры подключаются последовательно к любому измеряемому току устройства. Последовательное соединение используется потому, что последовательно соединенные объекты имеют одинаковый ток, проходящий через них. (См. Рисунок 3, где амперметр обозначен символом A.)

Рис. 2. (a) Для измерения разности потенциалов в этой последовательной цепи вольтметр (V) помещают параллельно источнику напряжения или одному из резисторов.Обратите внимание, что напряжение на клеммах измеряется между точками a и b. Невозможно подключить вольтметр напрямую к ЭДС без учета его внутреннего сопротивления, r . (b) Используемый цифровой вольтметр. (Источник: Messtechniker, Wikimedia Commons)

Рис. 3. Амперметр (A) включен последовательно для измерения тока. Весь ток в этой цепи протекает через счетчик. Амперметр будет иметь такие же показания, если он расположен между точками d и e или между точками f и a, как и в показанном положении.(Обратите внимание, что заглавная буква E обозначает ЭДС, а r обозначает внутреннее сопротивление источника разности потенциалов.)

Аналоговые измерители: гальванометры

Аналоговые счетчики имеют стрелку, которая поворачивается, чтобы указывать на числа на шкале, в отличие от цифровых счетчиков , которые имеют числовые показания, подобные портативному калькулятору. Сердцем большинства аналоговых счетчиков является гальванометр , обозначаемый буквой G.Ток через гальванометр I G вызывает пропорциональное отклонение стрелки. (Это отклонение происходит из-за силы магнитного поля на провод с током.)

Двумя важнейшими характеристиками данного гальванометра являются его сопротивление и чувствительность по току. Чувствительность по току — это ток, который дает отклонение на полной шкалы стрелки гальванометра, максимальный ток, который может измерить прибор. Например, гальванометр с чувствительностью по току 50 мкА имеет максимальное отклонение стрелки при протекании через него 50 мкА, считывает половину шкалы при протекании через него 25 мкА и т. Д.Если такой гальванометр имеет сопротивление 25 Ом, то только напряжение В = IR = (50 мкА) (25 Ом) = 1,25 мВ дает показания полной шкалы. Подключив резисторы к этому гальванометру различными способами, вы можете использовать его как вольтметр или амперметр, который может измерять широкий диапазон напряжений или токов.

Гальванометр как вольтметр

На рисунке 4 показано, как гальванометр можно использовать в качестве вольтметра, подключив его последовательно с большим сопротивлением, R .Значение сопротивления R определяется максимальным измеряемым напряжением. Предположим, вам нужно 10 В для полного отклонения вольтметра, содержащего гальванометр с сопротивлением 25 Ом и чувствительностью 50 мкА. Тогда приложенное к измерителю напряжение 10 В должно давать ток 50 мкА. Общее сопротивление должно быть

.

[латекс] {R} _ {\ text {tot}} = R + r = \ frac {V} {I} = \ frac {10 \ text {V}} {50 \ text {} \ mu \ text { A}} = 200 \ text {k} \ Omega \\ [/ latex] или

[латекс] R = {R} _ {\ text {tot}} — r = 200 \ text {k} \ Omega-25 \ text {} \ Omega \ приблизительно 200 \ text {k} \ Omega \\ [/ латекс].

( R настолько велико, что сопротивление гальванометра, r , почти ничтожно.) Обратите внимание, что 5 В, приложенное к этому вольтметру, вызывает отклонение в половину шкалы, создавая ток 25 мкА через измеритель, и поэтому Показание вольтметра пропорционально желаемому напряжению. Этот вольтметр не будет полезен для напряжений менее примерно половины вольта, потому что отклонение измерителя будет небольшим и его трудно будет точно прочитать. Для других диапазонов напряжения другие сопротивления подключаются последовательно с гальванометром.У многих метров есть выбор шкалы. Этот выбор включает последовательное включение соответствующего сопротивления с гальванометром.

Рис. 4. Большое сопротивление R , включенное последовательно с гальванометром G, дает вольтметр, полное отклонение которого зависит от выбора R . Чем больше измеряемое напряжение, тем больше должно быть R . (Обратите внимание, что r представляет собой внутреннее сопротивление гальванометра.)

Тот же гальванометр можно превратить в амперметр, разместив его параллельно небольшому сопротивлению R , часто называемому шунтирующим сопротивлением , как показано на рисунке 5.Поскольку сопротивление шунта невелико, большая часть тока проходит через него, что позволяет амперметру измерять токи, намного превышающие токи, вызывающие полное отклонение гальванометра. Предположим, например, что необходим амперметр, который дает полное отклонение на 1,0 А и содержит тот же гальванометр на 25 Ом с чувствительностью 50 мкА. Поскольку R и R параллельны, напряжение на них одинаковое. Эти капли IR имеют вид IR = I G r , так что [латекс] IR = \ frac {{I} _ {\ text {G}}} {I} = \ frac {R} {r }\\[/латекс].{-3} \ text {} \ Omega \\ [/ latex].

Рис. 5. Небольшой шунтирующий резистор R , помещенный параллельно гальванометру G, дает амперметр, полное отклонение которого зависит от выбора R . Чем больше измеряемый ток, тем меньше должно быть R. Большая часть тока ( I ), протекающего через счетчик, шунтируется через R для защиты гальванометра. (Обратите внимание, что r представляет собой внутреннее сопротивление гальванометра.) Амперметры также могут иметь несколько шкал для большей гибкости применения. Различные масштабы достигаются путем переключения различных шунтирующих сопротивлений параллельно гальванометру — чем больше максимальный измеряемый ток, тем меньше должно быть шунтирующее сопротивление.

Проведение измерений изменяет схему

Когда вы используете вольтметр или амперметр, вы подключаете другой резистор к существующей цепи и, таким образом, изменяете схему. В идеале вольтметры и амперметры не оказывают заметного влияния на схему, но полезно изучить обстоятельства, при которых они влияют или не влияют.Во-первых, рассмотрим вольтметр, который всегда ставят параллельно измеряемому устройству. Через вольтметр протекает очень небольшой ток, если его сопротивление на несколько порядков больше, чем сопротивление устройства, и поэтому на цепь это не оказывает заметного влияния. (См. Рисунок 6 (a).) (Большое сопротивление, параллельное малому сопротивлению, имеет общее сопротивление, по существу равное малому.) Однако, если сопротивление вольтметра сопоставимо с сопротивлением измеряемого устройства, тогда сопротивление вольтметра сравнимо с сопротивлением измеряемого устройства. два соединенных параллельно имеют меньшее сопротивление, что заметно влияет на схему.(См. Рисунок 6 (b).) Напряжение на устройстве не такое, как при отключении вольтметра от цепи.

Рис. 6. (a) Вольтметр, имеющий сопротивление намного больше, чем устройство (RVoltmeter >> R), с которым он подключен параллельно, создает параллельное сопротивление, по существу такое же, как и устройство, и не оказывает заметного влияния на измеряемую цепь. (b) Здесь вольтметр имеет такое же сопротивление, что и устройство (RVoltmeter≅R), так что параллельное сопротивление составляет половину от того, которое есть, когда вольтметр не подключен.Это пример значительного изменения схемы, которого следует избегать.

Амперметр подключается последовательно к ветви измеряемой цепи, так что его сопротивление добавляется к этой ветви. Обычно сопротивление амперметра очень мало по сравнению с сопротивлениями устройств в цепи, поэтому дополнительное сопротивление незначительно. (См. Рисунок 7 (a).) Однако, если задействованы очень маленькие сопротивления нагрузки или если сопротивление амперметра не такое низкое, как должно быть, то общее последовательное сопротивление значительно больше, а ток в ветви измеряется уменьшается.(См. Рисунок 7 (b).) На практике может возникнуть проблема, если амперметр подключен неправильно. Если его подключить параллельно с резистором для измерения тока в нем, вы можете повредить счетчик; низкое сопротивление амперметра позволит большей части тока в цепи проходить через гальванометр, и этот ток будет больше, поскольку эффективное сопротивление меньше.

Рис. 7. (a) Амперметр обычно имеет такое маленькое сопротивление, что общее последовательное сопротивление в измеряемой ветви существенно не увеличивается.Схема практически не изменилась по сравнению с отсутствием амперметра. (b) Здесь сопротивление амперметра такое же, как сопротивление ветви, так что общее сопротивление удваивается, а ток вдвое меньше, чем без амперметра. Этого существенного изменения схемы следует избегать.

Одним из решений проблемы вольтметров и амперметров, мешающих измеряемым цепям, является использование гальванометров с большей чувствительностью. Это позволяет создавать вольтметры с большим сопротивлением и амперметры с меньшим сопротивлением, чем при использовании менее чувствительных гальванометров.Существуют практические пределы чувствительности гальванометра, но можно получить аналоговые измерители, которые делают измерения с точностью до нескольких процентов. Обратите внимание, что неточность возникает из-за изменения схемы, а не из-за неисправности измерителя.

Подключения: границы знаний

Выполнение измерения изменяет измеряемую систему таким образом, что приводит к погрешности измерения. Для макроскопических систем, таких как схемы, обсуждаемые в этом модуле, изменение обычно можно сделать пренебрежимо малым, но полностью исключить его нельзя.Для субмикроскопических систем, таких как атомы, ядра и более мелкие частицы, измерение изменяет систему таким образом, что невозможно сделать сколь угодно малым. Это фактически ограничивает знания о системе — даже ограничивает то, что природа может знать о самой себе. Мы увидим глубокие последствия этого, когда принцип неопределенности Гейзенберга будет обсуждаться в модулях по квантовой механике.

Существует еще один метод измерения, основанный на полном отсутствии тока и, следовательно, без изменения схемы.Они называются нулевыми измерениями и являются темой нулевых измерений. Цифровые счетчики, использующие твердотельную электронику и нулевые измерения, могут достигать точности одной части из 10 6 .

Проверьте свое понимание

Цифровые счетчики способны обнаруживать меньшие токи, чем аналоговые счетчики, использующие гальванометры. Как это объясняет их способность измерять напряжение и ток более точно, чем аналоговые измерители?

Решение

Поскольку цифровые счетчики требуют меньшего тока, чем аналоговые счетчики, они изменяют схему меньше, чем аналоговые счетчики.Их сопротивление в качестве вольтметра может быть намного больше, чем у аналогового измерителя, а их сопротивление в качестве амперметра может быть намного меньше, чем у аналогового измерителя. См. Рис. 2 и рис. 3 и их обсуждение в тексте.

Исследования PhET: комплект для конструирования цепей (только для постоянного тока), виртуальная лаборатория

Стимулируйте нейрон и следите за тем, что происходит. Сделайте паузу, перемотайте назад и двигайтесь вперед во времени, чтобы наблюдать за перемещением ионов через мембрану нейрона.

Щелкните, чтобы загрузить симуляцию.Запускать на Java.

Сводка раздела

  • Вольтметры измеряют напряжение, а амперметры измеряют ток.
  • Вольтметр помещается параллельно источнику напряжения для получения полного напряжения и должен иметь большое сопротивление, чтобы ограничить его влияние на цепь.
  • Амперметр подключается последовательно, чтобы получить полный ток, протекающий через ответвление, и должен иметь небольшое сопротивление, чтобы ограничить его влияние на цепь.
  • Оба могут быть основаны на комбинации резистора и гальванометра, устройства, которое дает аналоговые показания тока.
  • Стандартные вольтметры и амперметры изменяют измеряемую цепь и, таким образом, имеют ограниченную точность.

Концептуальные вопросы

1. Почему не следует подключать амперметр непосредственно к источнику напряжения, как показано на рисунке 9? (Обратите внимание, что скрипт E на рисунке означает ЭДС.)

Рисунок 9.

2. Предположим, вы используете мультиметр (предназначенный для измерения диапазона напряжений, токов и сопротивлений) для измерения тока в цепи, и вы случайно оставляете его в режиме вольтметра.Как измеритель повлияет на схему? Что бы произошло, если бы вы измеряли напряжение, но случайно перевели измеритель в режим амперметра?

3. Укажите точки, к которым вы можете подключить вольтметр для измерения следующих разностей потенциалов на Рисунке 10: (a) разность потенциалов источника напряжения; (b) разность потенциалов на R 1 ; (c) по R 2 ; (d) по R 3 ; (e) по R 2 и R 3 .Обратите внимание, что на каждую часть может быть несколько ответов.

Рисунок 10.

4. Чтобы измерить токи на Рисунке 10, вы замените провод между двумя точками на амперметр. Укажите точки, между которыми вы разместите амперметр, чтобы измерить следующее: (a) общий ток; (б) ток, протекающий через R 1 ; (c) через R 2 ; (d) через R 3 . Обратите внимание, что на каждую часть может быть несколько ответов.

Задачи и упражнения

1. Какова чувствительность гальванометра (то есть, какой ток дает полное отклонение) внутри вольтметра с сопротивлением 1,00 МОм на шкале 30,0 В?

2. Какова чувствительность гальванометра (то есть какой ток дает полное отклонение) внутри вольтметра с сопротивлением 25,0 кОм на шкале 100 В?

3. Найдите сопротивление, которое необходимо включить последовательно с гальванометром на 25,0 Ом, имеющим 50.Чувствительность 0 мкА (такая же, как у обсуждаемой в тексте), позволяющая использовать его в качестве вольтметра с показаниями полной шкалы 0,100 В.

4. Найдите сопротивление, которое должно быть подключено последовательно с гальванометром 25,0 Ом с чувствительностью 50,0 мкА (такой же, как тот, который обсуждается в тексте), чтобы его можно было использовать в качестве вольтметра с полным напряжением 3000 В. -масштабное чтение. Включите принципиальную схему в свое решение.

5. Найдите сопротивление, которое нужно поставить параллельно 25.Гальванометр с сопротивлением 0 Ом, имеющий чувствительность 50,0 мкА (такую ​​же, как тот, который обсуждается в тексте), что позволяет использовать его в качестве амперметра с показаниями полной шкалы 10,0 А. Включите принципиальную схему в свое решение.

6. Найдите сопротивление, которое должно быть подключено параллельно гальванометру 25,0 Ом с чувствительностью 50,0 мкА (такой же, как тот, который обсуждается в тексте), чтобы его можно было использовать в качестве амперметра с полным током 300 мА. шкала чтения.

7. Найдите сопротивление, которое нужно поставить последовательно с 10.Гальванометр с сопротивлением 0 Ом, имеющий чувствительность 100 мкА, что позволяет использовать его в качестве вольтметра с: (а) показаниями полной шкалы 300 В и (b) показаниями полной шкалы 0,300 В.

8. Найдите сопротивление, которое должно быть подключено параллельно гальванометру 10,0 Ом, имеющему чувствительность 100 мкА, чтобы его можно было использовать в качестве амперметра с: (a) показанием полной шкалы 20,0-A и (b ) показание полной шкалы 100 мА.

9. Предположим, вы измеряете напряжение на клеммах щелочного элемента на 1,585 В, имеющего внутреннее сопротивление 0.100 Ом, поместив на его клеммы вольтметр 1,00 кОм. (См. Рис. 11.) (а) Какой ток течет? (b) Найдите напряжение на клеммах. (c) Чтобы увидеть, насколько близко измеренное напряжение на клеммах к ЭДС, рассчитайте их отношение.

Рисунок 11.

10. Предположим, вы измеряете напряжение на выводах литиевого элемента на 3.200 В, имеющего внутреннее сопротивление 5,00 Ом, поместив вольтметр на 1,00 кОм на его выводы. а) Какой ток течет? (b) Найдите напряжение на клеммах. (c) Чтобы увидеть, насколько близко измеренное напряжение на клеммах к ЭДС, рассчитайте их отношение.

11. Определенный амперметр имеет сопротивление 5,00 × 10 −5 Ом по шкале 3,00 А и содержит гальванометр 10,0 Ом. Какая чувствительность у гальванометра?

12. Вольтметр на 1,00 МОм включается в цепь параллельно резистору 75,0 кОм. (а) Нарисуйте принципиальную схему подключения. б) Каково сопротивление комбинации? (c) Если напряжение на комбинации остается таким же, как и только на резисторе 75,0 кОм, каков процент увеличения тока? (d) Если ток через комбинацию остается таким же, как через 75.Только резистор 0 кОм, каков процент снижения напряжения? (e) Являются ли изменения, обнаруженные в частях (c) и (d), значительными? Обсуждать.

13. Амперметр 0,0200 Ом включается последовательно с резистором 10,00 Ом в цепь. (а) Нарисуйте принципиальную схему подключения. (b) Рассчитайте сопротивление комбинации. (c) Если напряжение в комбинации остается таким же, как и только через резистор 10,00 Ом, каков процент уменьшения тока? (d) Если ток остается таким же, как и через 10.Только резистор 00 Ом, каков процент увеличения напряжения? (e) Являются ли изменения, обнаруженные в частях (c) и (d), значительными? Обсуждать.

14. Необоснованные результаты Предположим, у вас есть гальванометр с сопротивлением 40,0 Ом и чувствительностью 25,0 мкА. (a) Какое сопротивление вы бы включили последовательно, чтобы его можно было использовать в качестве вольтметра с полным отклонением на 0,500 мВ? б) Что неразумного в этом результате? (c) Какие допущения ответственны?

15. Необоснованные результаты (a) Какое сопротивление вы бы поставили параллельно с 40.Гальванометр 0 Ом с чувствительностью 25,0 мкА, позволяющий использовать его в качестве амперметра с полным отклонением 10,0 мкА? б) Что неразумного в этом результате? (c) Какие допущения ответственны?

Глоссарий

вольтметр:
прибор для измерения напряжения
амперметр:
прибор для измерения силы тока
аналог счетчика:
измерительный прибор, дающий показания в виде движения стрелки над отмеченным датчиком
цифровой счетчик:
Измерительный прибор, дающий показания в цифровом виде
гальванометр:
аналоговое измерительное устройство, обозначенное G, которое измеряет ток, используя отклонение стрелки, вызванное силой магнитного поля, действующей на токопроводящий провод
чувствительность по току:
максимальный ток, который может прочитать гальванометр
полное отклонение:
максимальное отклонение стрелки гальванометра, также известное как чувствительность по току; гальванометр с полным отклонением шкалы 50 мкА имеет максимальное отклонение стрелки при протекании через него 50 мкА
шунтирующее сопротивление:
малое сопротивление R , помещенное параллельно гальванометру G для получения амперметра; чем больше измеряемый ток, тем меньше должно быть R ; большая часть тока, протекающего через счетчик, шунтируется через R для защиты гальванометра

Избранные решения проблем и упражнения

1.30 мкА

3. 1.98 кОм

5. 1,25 × 10 −4 Ом

7. (а) 3,00 МОм (б) 2,99 кОм

9. (a) 1,58 мА (b) 1,5848 В (необходимо четыре цифры, чтобы увидеть разницу) (c) 0,99990 (необходимо пять цифр, чтобы увидеть разницу от единицы)

11. 15,0 мкА

12.

Рисунок 12.

(а)

(б) 10,02 Ом

(c) 0,9980, или 2,0 × 10 –1 % уменьшения

(d) 1,002, или 2,0 × 10 –1 % прирост

(e) Не имеет значения.

15. (a) −66,7 Ω (b) У вас не может быть отрицательного сопротивления. (c) Неоправданно, что I G больше, чем I до (см. рисунок 5). Вы не можете добиться полного отклонения, используя ток, меньший, чем чувствительность гальванометра.

Топ 10 лучших вольтметров 2020 — Bestgamingpro

Топ 10 лучших измерителей вольтметров 2020

1. Linkstyle DC 12V 24V Автомобильный вольтметр со светодиодной панелью цифрового дисплея, водонепроницаемый измеритель напряжения с клеммами для лодки Морской транспорт Мотоцикл Грузовик ATV UTV Автомобиль с синим светом

  • Миниатюрный и простой в установке.цифровой автомобильный вольтметр с диапазоном измерения: 8В — 26В.
  • Своевременно определяйте состояние напряжения батареи между полностью заряженным и разряженным вольтметром постоянного тока.
  • Подходит для автомобилей 12 В 24 В, мотоциклов, фургонов, внедорожников, внедорожников, квадроциклов, лодок, морских судов, грузовиков, тракторов и т. Д.
  • Цифровой дисплей вольтметра — точный 3-битный светодиодный цифровой дисплей, этот вольтметр на 12 В легко читается, отслеживает напряжение батареи в реальном времени, легко узнает состояние батареи.
  • В комплект входит: автомобильный вольтметр — 1 шт .; 2 изолированные клеммы; 2 винта
Проверить цену сейчас

3.Автомобильный цифровой вольтметр постоянного тока 12 В — AIMILAR Светодиодный дисплей Вольтметр напряжения для автомобиля Мотоцикл (синий)

  • ″ ï ¸ миниатюрный размер с 3-значным светодиодным цифровым дисплеем.
  • ✠»ï¸ отображает« lll », когда напряжение ниже диапазона измерения; отображает «ччч», когда напряжение выше диапазона измерения.
  • ✠»ï¸ этот вольтметр измеряет постоянное напряжение с точностью от 8 до 16,0 В.
  • • Простое подключение, удобство использования. водонепроницаемый.
  • ✠”ï¸ широко используется для автомобилей, мотоциклов, мотоциклов, автоматизации подстанций, автоматизации распределения, испытательного оборудования, регуляторов напряжения и так далее.
Проверить цену сейчас

5. Цифровой мультиметр Карманные мультиметры Мультитестер Вольтметр Амперметр Омметр AC / DC Ом Вольтметр и диодный измеритель напряжения с ЖК-подсветкой

  • • Поиск и устранение неисправностей — функции точного измерения постоянного и переменного напряжения, постоянного тока, сопротивления, проверка диодной сборки / проверка p-n перехода транзистора / проверка высокого напряжения транзистора, максимальное считывание с течением времени и зуммер проверки целостности цепи.
  • â â ï¸ защитная защита — защитная пластиковая втулка и угловые ограждения для защиты от падения, защита от перегрузки на всех диапазонах, встроенная подставка для работы без рук и облегчает просмотр экрана.
  • â â ï¸ многоцелевой — разработан для безопасной и точной работы и имеет множество различных функций для измерения тока, напряжения и сопротивления, а также проверки целостности цепи, транзисторов и диодов, которые предназначены как для автомобильного, так и для домашнего использования.
  • Карманный цифровой мультиметр
  • ™ — обеспечивает высокую степень точности при измерении параметров в электронике или электрической цепи, это один из самых незаменимых компонентов доступного испытательного оборудования, подходящий для лабораторий, учебных заведений, фабрик, мастерских, рекомендовано многими профессионалами-инженерами.
  • • Жк-дисплей с подсветкой — большой цифровой дисплей с ЖК-дисплеем с подсветкой для удобства чтения в тускло освещенных местах.
Проверить цену сейчас

6. Цифровой двойной вольтметр MICTUNING LED, монитор напряжения с круглой панелью, синий для автомобиля Pickup RV Truck Двойной аккумулятор

  • Встроенный в 3-битный синий светодиодный цифровой дисплей, четко показывает текущие точные показания рабочего напряжения, лучше помогает вам заранее заметить состояние напряжения вашего автомобиля
  • Изготовлен из экологически чистого и огнестойкого прочного абс-пластика и контактов с хорошей проводимостью, с черной матовой обработкой поверхности, износостойкостью для длительного срока службы
  • Mictuning [эксклюзивный] круглый двойной вольтметр, мониторинг в реальном времени 2 аккумуляторных батарей транспортных средств, своевременное напоминание о зарядке или замене, лучше избегать внезапной разрядки аккумулятора при запуске двигателя автомобиля!
  • Сверхбольшой вход до 60 В постоянного тока с защитой от перегрузки по току, перенапряжения и короткого замыкания, хорошо защищает всю цепь, подходит для большинства автомобилей, мотоциклов 12-24 В, квадроциклов, транспортных средств UTV, RV и морских лодок
  • Крепление заподлицо и простота установки, размер сверла 1.Диаметр 15 дюймов, с застежкой Twist & Lock для стабильного монтажа, подходит практически ко всем желаемым расположениям панелей!
Проверить цену сейчас

7. ЖК-дисплей прикуривателя напряжение цифровой панели метр вольтметр монитор для авто грузовик

  • Этот цифровой датчик отображает напряжение аккумуляторных батарей в автомобиле. с высокой яркостью светодиода разглядеть дисплей не составит труда. питание от автомобильного зарядного устройства прикуривателя.
  • Внимание: для автомобиля постоянного тока 12 В или 24 В. диапазон измерения: 8–30 В постоянного тока +/-% 1.2. какие батареи здоровые.
  • Совершенно новый и качественный. черный цвет. Цвет экрана цифровой: красный. Рассрочка: вставьте штекер изделия в прикуриватель.
  • Постоянно контролируйте напряжение аккумулятора, увеличивайте срок службы аккумулятора и двигателя и защищайте его. рассрочка: почистить гнездо для сигары. вставьте штекер изделия в прикуриватель.
  • При работающем двигателе (не садитесь за руль) светодиодный дисплей :. от 13,5 до 14,5 (автомобиль 12В). от 26,0 до 28,0 (автомобиль 24В).
Проверить цену сейчас

9. Монитор батареи, измеритель напряжения DROK Амперметр 0-300 В постоянного тока 200A Тестер цифрового ЖК-дисплея STN, вольтметр Мультиметр Настройка солнечной системы Мощность Энергия Емкость Панель детектора тока вольт с датчиком Холла

  • Датчик Холла и простой монтаж: измеритель напряжения тока поставляется с трансформатором Холла для изолированного измерения, надежного и безопасного; Принимая двухпроводное системное соединение и трехпроводное системное соединение, может питаться от постоянного тока 5 ~ 90 В, легко и просто подключить этот счетчик.
  • Функция сигнализации: она будет сигнализировать и мигать, чтобы привлечь ваше внимание, когда реальное напряжение выше или ниже, чем заданное напряжение сигнализации, а реальный ток выше, чем заданный ток; он также будет сигнализировать и мигать, чтобы напомнить вам о необходимости зарядки вашего устройства, когда оставшаяся емкость аккумулятора низка.
  • Многофункциональный счетчик: панель мультиметра drok доступна для измерения процента и количества оставшейся емкости, положительного и отрицательного двунаправленного тока постоянного тока, напряжения постоянного тока, положительной и отрицательной мощности постоянного тока, положительной и отрицательной двунаправленной накопленной электроэнергии.Диапазон измерения напряжения — 0-300 В постоянного тока, диапазон измерения тока — 0-200 А.
