Подключение диммера: пошаговая инструкция по установке своими руками — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как правильно подключить диммер к люстре или светильнику. Какие бывают схемы подключения диммера. Как выбрать подходящий диммер для светодиодных и энергосберегающих ламп. На что обратить внимание при монтаже диммера.

Содержание

Что такое диммер и как он работает

Диммер — это электронное устройство, позволяющее плавно регулировать яркость освещения. Принцип работы диммера заключается в изменении напряжения, подаваемого на лампу:

При уменьшении напряжения яркость света снижается
При увеличении напряжения яркость возрастает

Диммер встраивается в электрическую цепь между выключателем и осветительным прибором. Управление яркостью происходит с помощью поворотной ручки, кнопок или сенсорной панели на корпусе диммера.

Виды диммеров по типу управления

Существует несколько основных типов диммеров в зависимости от способа управления:

Поворотные — регулировка яркости осуществляется вращением ручки
Кнопочные — управление происходит нажатием кнопок «+» и «-«

Сенсорные — яркость регулируется прикосновением к сенсорной панели
С дистанционным управлением — позволяют менять яркость с пульта ДУ

Выбор типа диммера зависит от личных предпочтений и удобства использования. Поворотные модели считаются наиболее надежными и долговечными.

Схемы подключения диммера

Существует несколько основных схем подключения диммера:

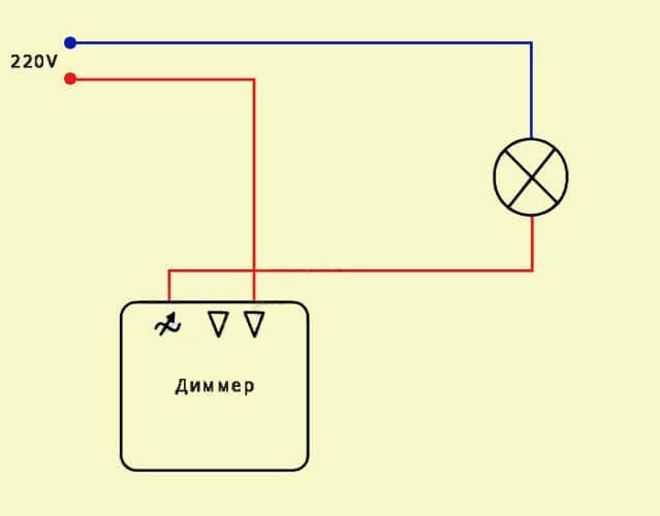

1. Стандартная схема

Это самый простой вариант, когда диммер устанавливается вместо обычного выключателя:

Фазный провод подключается к клемме «L» диммера
Провод, идущий к светильнику, подключается к клемме выхода диммера
Нулевой провод идет напрямую к светильнику в обход диммера

2. Схема с выключателем

Позволяет использовать диммер совместно с обычным выключателем:

Выключатель подключается до диммера
От выключателя фаза идет на вход диммера

Выход диммера соединяется с светильником

3. Схема управления с двух мест

Дает возможность регулировать яркость с двух разных точек:

Используются два диммера, соединенных параллельно
Оба диммера подключаются к одному светильнику

При выборе схемы важно учитывать особенности помещения и требования к управлению освещением.

Как выбрать диммер для разных типов ламп

Диммеры различаются по совместимости с разными типами ламп:

Для ламп накаливания

Подойдет практически любой диммер. Важно только соблюдать соответствие по мощности.

Для галогенных ламп

Требуются диммеры, рассчитанные на индуктивную нагрузку. Обычно это указывается в характеристиках.

Для светодиодных ламп

Нужны специальные LED-диммеры. Обычные модели могут вызвать мерцание или некорректную работу светодиодов.

Для энергосберегающих ламп

Большинство энергосберегающих ламп не диммируются. Нужно выбирать специальные диммируемые модели и соответствующие им диммеры.

Перед покупкой диммера обязательно проверьте его совместимость с вашими лампами.

Пошаговая инструкция по подключению диммера

Для самостоятельного подключения диммера потребуется:

Отвертка
Индикаторная отвертка
Изоляционная лента
Кусачки

Порядок действий:

Отключите электричество на щитке
Снимите старый выключатель
Определите фазный и нулевой провода
Подключите провода к клеммам диммера согласно схеме
Закрепите диммер в монтажной коробке
Установите декоративную рамку
Включите электричество и проверьте работу

При возникновении сложностей лучше обратиться к профессиональному электрику.

Особенности установки диммера для светодиодных ламп

При подключении диммера к светодиодным лампам важно учитывать следующие моменты:

Используйте только специальные LED-диммеры
Проверьте совместимость диммера и ламп
Учитывайте минимальную и максимальную нагрузку диммера
При необходимости установите дополнительный блок питания

Соблюдение этих правил обеспечит корректную работу светодиодного освещения с регулировкой яркости.

Распространенные ошибки при подключении диммера

При самостоятельной установке диммера часто допускаются следующие ошибки:

Неправильное определение фазного и нулевого проводов
Подключение диммера в разрыв нулевого провода
Превышение допустимой мощности нагрузки
Использование обычного диммера для светодиодных ламп
Отсутствие заземления при необходимости

Внимательно изучите схему подключения и инструкцию к диммеру, чтобы избежать этих ошибок.

Настройка и эксплуатация диммера

После установки диммера может потребоваться его настройка:

Отрегулируйте минимальный и максимальный уровень яркости

Настройте плавность регулировки
При наличии программируемых режимов, задайте нужные сценарии освещения

В процессе эксплуатации следите за правильной работой диммера. При появлении нехарактерных шумов, нагрева или мерцания ламп необходимо проверить подключение.

подробная инструкция от А до Я

Содержание

1 Принцип работы диммера
2 Требования к использованию
3 Подключение диммера
4 Стандартные условия подключения
5 Подключение с выключателем
6 Двойной контроль
7 Проведение установочных работ

На сегодняшний день многие устанавливают в своем доме или квартире диммер. Это устройство достаточно популярное и поэтому вам необходимо изучить, как выполнить подключение диммера. Если вы решите самостоятельно подключить диммер к люстре, тогда сможете сэкономить свои средства. При выполнении его подключения необходимо правильно выполнить все соединения. В ином случае устройство просто не будет работать.

В этой статье мы с вами рассмотрим полезные советы по монтажу. Здесь вы узнаете как подключить диммер своими руками.

Принцип работы диммера

Перед тем как выполнить установку этого устройства вам необходимо узнать, как оно работает. Принцип работы светорегулятора достаточно прост. Это устройство предварительно регулирует подачу напряжения на источник света в вашей комнате. Если подробнее разобраться в этом вопросе, тогда диммер способен менять подачу напряжения к лампочке от 0 до 100%.

Чем меньшей будет подача напряжения, тем меньше будет яркость света в помещении. Это изделие также может иметь различные вариации своего вида. Светорегуляторы можно разделить по следующим особенностям:

По управлению. Управлять устройством можно с помощью колесика, кнопки или сенсора.

Применение. Их могут применять для галогенных, люминесцентных устройств или для ламп накаливания.
Дополнительные возможности. Устройства могут иметь следующие функции: таймер, выключение с помощью хлопка, возможность дистанционного управления.
По конструкции. Они могут быть как модульные, так и моноблочные.

Теперь можно перейти к изучению требований по монтажу. Ремонт диммера должен выполнять профессионал.

Требования к использованию

Перед тем как выполнить монтаж диммера необходимо изучить требования к его установке. Вот основные требования, которым он должен соответствовать:

Подключение светодиодного диммера должно осуществляться к светильнику, который имеет мощность не менее чем 40 Вт. Если мощность будет меньшей, тогда вы значительно сократите срок службы своего изделия.
Диммер нельзя устанавливать в помещении, где влажность воздуха будет превышать 25 градусов. Его перегрев может негативно сказаться на дальнейшей работе.

К разрыву соединения необходимо подключать только фазный провод. Обычно этот блок указан маркировкой L. Ноль к этому блоку подключать категорически нельзя.
Когда выполняете подключение диммера к люминесцентной лампе вам необходимо подобрать специальное устройство.
Если этот прибор будет подключаться к светодиодным лампам, тогда вам необходимо качественно подобрать специальный диммер. Если этого не сделать тогда он не сможет выполнить регулировку света.
Мощность вашего диммера обязательно должна превышать общую мощность всех подключаемых приборов.

Когда выполняете подключение диммера вам обязательно необходимо соблюдать все эти нормативы. При их соблюдении вы сможете значительно продлить срок работы этого устройства.

Подключение диммера

Перед тем как выполнять подключение диммера вам обязательно необходимо определиться со схемой подключения. Схема подключения диммера может иметь несколько вариаций. Здесь вашему вниманию мы предоставили лучшие схемы, которые помогут выполнить правильное подключение. Мы рассмотрели не только схемы подключения, но и их достоинства.

Стандартные условия подключения

В этом случае светорегулятор необходимо подключить вместо своего выключателя. Этот способ не предполагает в себе ничего сложного. Вам необходимо подключить разрыв фазы заземление и ноль.

Этот вариант считается достаточно простым. Он не отнимает много времени и для его выполнения вам необходимы минимальные знания. Подключение двухклавишного выключателя имеет подобную схему.

Подключение с выключателем

Данный способ многие электрики применяют при подключении светорегулятора в спальне. Включать или выключать свет можно с помощью обычного выключателя. Установить регулятор можно возле кровати. После его установки при необходимости вы легко сможете регулировать свое освещение.

Двойной контроль

Подключение диммера с помощью этого способа является достаточно сложным процессом. После его выполнения вы легко сможете выполнять регулировку света из двух различных мест. Например, этот вариант отлично подойдет для использования в больших комнатах или для установки в длинных коридорах.

Вот еще одна схема, которая обычно используется для проходных выключателей.

Какой из этих способов подключения выбрать решать только вам.

Проведение установочных работ

Процесс установки диммера практически ничем не отличается от монтажа обычного выключателя.

Если вы уже установили распределительную коробку в стене, тогда подключение выполняется следующим способом:

Для начала вам необходимо отключить электроэнергию в доме.
Установить монтажную коробку в стене.
Теперь можно закрепить жилы провода в устройстве.
Закрепить корпус устройства с помощью зажимных лапок.
Теперь необходимо закрепить декоративную рамку.
Теперь необходимо включить электричество и проверить правильность всех соединений.

Читайте также: хлопковый выключатель для дома.

Схемы подключения диммера в квартире

02.02.201807.11.2018 Админ.

Вступление

О типах диммеров я рассказывал в прошлой статье Что такое диммер (светорегулятор). Тема в этой статье, схема подключение диммера. Посмотрим схему подключения, для активной нагрузки «без» и «с» пультом дистанционного управления.

Купить диммер можно в любом хозяйственном магазине. Кстати, при покупке обратите внимание, как упростили нашу жизнь штрих коды на товарах. Без использования этикеток со штрих кодами и оборудования для его считывания, не обходится ни одна точка законной торговли. Если вы живете в городе Алматы и заинтересованы в оборудовании изготовления и считывания штрих кодов обращайтесь в компанию A-TRADE.

Про схемы подключения диммера

Можно было бы разделить схемы подключения диммера по типу регулируемой нагрузки. А именно,

для активной и реактивной нагрузки;
для ламп накаливания, люминесцентных ламп и светодиодных лент и ламп.

Однако сами схемы подключения диммера для различных типов нагрузки не меняются, меняются лишь типы диммеров. Так как диммер это готовое изделие, то, как у готового изделия у него есть клеммы подключения, которые и должны быть важны при подключении. Например:

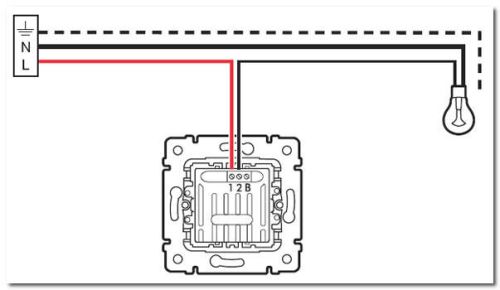

Вот простая схема подключения диммера для светильника с лампой накаливания или энергосберегающей лампы. Фазный приходящий провод идет на клемму диммера с маркировкой «L». Отходящий провод от диммера идет на светильник (лампу). Нулевой провод, обходя диммер, идет сразу на светильник.

Для конкретного светорегуляторы, схемы подключения будет такой же, только могут смениться обозначения клемм.

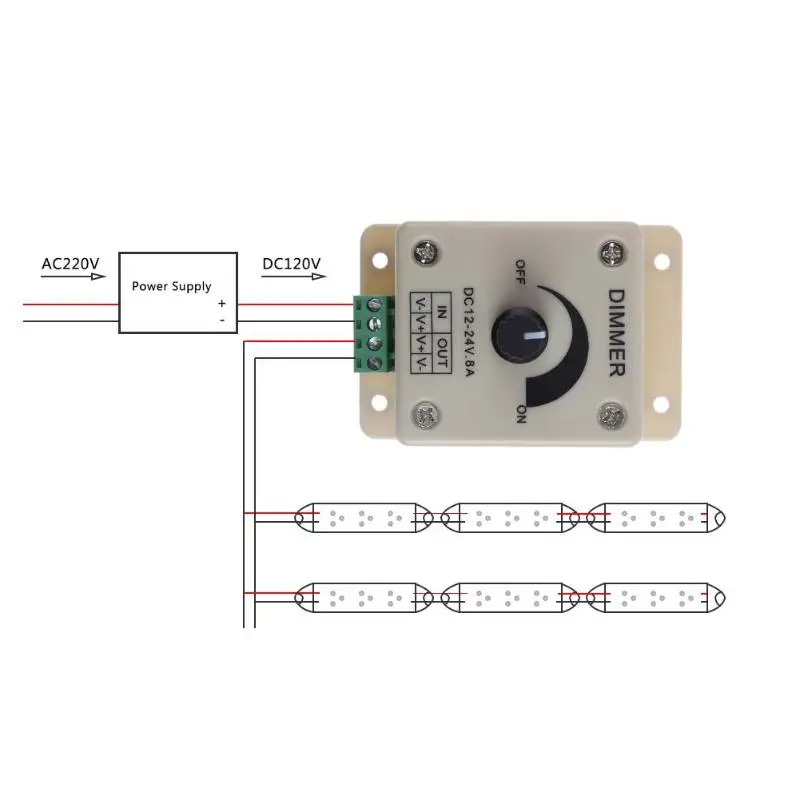

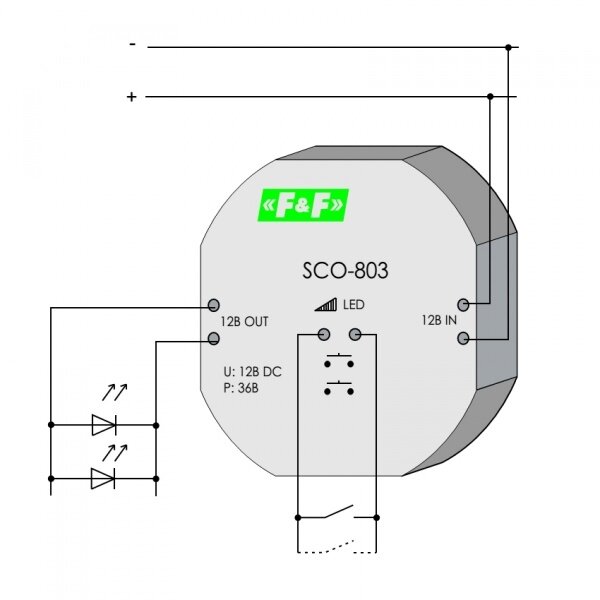

Если мы посмотрим, на схему подключения диммера для светодиодной ленты, то она будет аналогичной. Дополнится схема лишь блоком (блоками) питания которые будут стоять между питанием и диммером.

Вот еще одна более объемная схема, взятая из германского источника для подключения нескольких светодиодных лент.

Повторюсь, принципиально схемы подключения не меняются, меняются лишь типы диммеров.

Схема диммер + выключатель

Если вам нужно диммер совместить с выключателем, можно купить диммер с кнопкой выключения или собрать такую схему. При сборке до диммера на фазный провод нужно установить прерыватель, то есть простой выключатель освещения.

диммер с выключателемсхема диммер с выключателем

Схема подключения диммера с пультом управления

Опять, нет никаких хитростей, если вам нужно управлять освещенностью с помощью пульта. У вас нет вариантов, вам нужно купить диммер с пультом управления. Далее. Подключаете диммер по обычной схеме, а пульт управления работает, взаимодействуя со схемой диммера. Всё просто, вы же НЕ подключаете отдельно пульт управления к телевизору.

Схема подключения двух диммеров

Если вам нужно управлять освещенностью с двух точек, не путаем с включением/выключением с двух точек, то диммеры сработают при параллельном подключении. Не уверен, что это верно, для диммеров со сложными схемами управления.

Диммер и двухклавишные выключатели

Если у вас стоит люстра с комбинациями включения/выключения, 2+1, 3+2 и т.д., то, как поведет себя поворотный диммер установленный на одну клавишу не знаю. А чтобы диммер работ нормально покупаете диммер с возможностью подключения двух клавишного выключателя и используете такую схему.

Важно! Расстояние от диммер до выключателя не должно превышать, обычно, 20 метров (зависит от производителя).

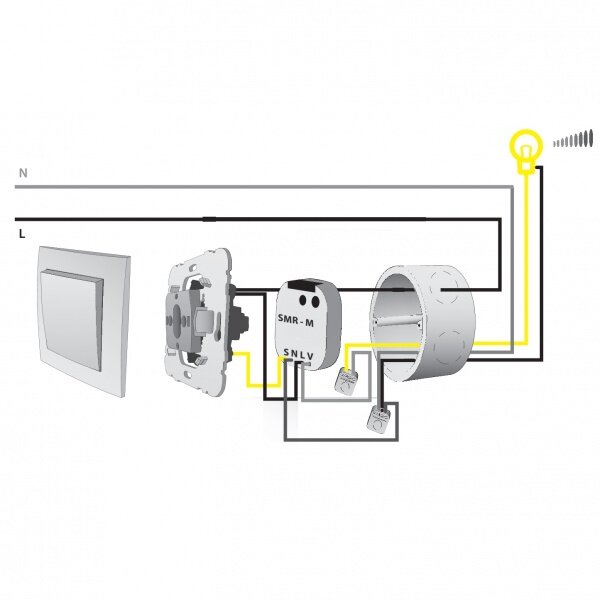

Схема подключения диммера с кнопкой

Есть диммеры для дополнительного подключения удаленной кнопки управления. У них есть дополнительная клемма для такого подключения:

Диммер Легранд с кнопкой

Удалённость кнопки от диммера не более 50 метров (зависит от производителя).

Это все схемы подключения диммера на сегодня.

©Ehto.ru

Еще статьи

Схемы подключенийLED освещение своими руками, диммер для освещения, лента светодиодная освещения, монтаж освещения, освещение квартиры, освещение квартиры дома, светильник освещения дома, схема подключения электрическая, электросхемы проводки

Как подключить Nano Dimmer с нейтральным проводом: Служба поддержки Aeotec

Установка Nano Dimmer с нейтральным проводом / 3 провода.

Это руководство является частью более крупного руководства пользователя Nano Dimmer и подробно описывает, как установить Nano Dimmer с нейтральным проводом и нагрузкой полной мощности. Он не подходит для установки Nano Dimmer с нагрузкой небольшой мощности, такой как светодиодная лампа или компактная люминесцентная лампа без байпасной нагрузки. Вернитесь к основному руководству пользователя, чтобы изучить другие методы установки, включая установку Nano Dimmer без нейтрального провода и другие элементы процесса установки.

Важно:

Электрическую установку должен выполнять лицензированный электрик со знаниями и пониманием электрических систем и электробезопасности.

ПРЕДУПРЕЖДЕНИЕ: Это только для ZW111 Nano Dimmer, эта схема подключения не может использоваться с ZW116 или ZW139 (Nano Switch).

Видео установки.

Это видео по установке проведет вас через каждый шаг установки Nano Dimmer с нейтральным проводом. Другие видеоролики по установке и функции можно найти на канале Aeotec на YouTube. Текстовый эквивалент шагов этого видео можно найти ниже.

Этапы установки.

Для завершения установки вам понадобится;

Aeotec Nano Dimmer
Два медных провода 18AWG — они необходимы для подключения существующего настенного выключателя к Nano Dimmer. Если вы используете WallSwipe, они не потребуются.
Тестер напряжения
Крестообразная отвертка

1. Снимите имеющийся выключатель со стены.

Выключатели бывают разными, но для этого шага вы хотите снять любую настенную пластину и отрегулировать все винты, чтобы можно было увидеть и получить доступ к проводам, подсоединенным к выключателю. Не трогайте их на этом этапе.

2. Определите провода под напряжением и под нагрузкой с помощью тестера напряжения.

Используйте тестер напряжения, чтобы определить, какой из проводов коммутатора является проводом под напряжением, а какой — проводом нагрузки. Тестер напряжения сообщит, что провод под напряжением несет электричество, а провод нагрузки сообщит об отсутствии электричества.

Запишите, что есть что, для дальнейшего использования.

3. Отключить электричество до выключателя.

Отключите главный автоматический выключатель в вашем доме, чтобы электричество не достигло выключателя для следующих шагов. Невыполнение этого требования представляет риск как для вас, так и для Nano Dimmer.

Убедитесь, что питание отключено, используя тестер напряжения, чтобы проверить провод и клемму под напряжением. Не должно быть электричества.

Примечание. В целях безопасности главный автоматический выключатель вашего дома должен обеспечивать защиту от перегрузки.

4. Отсоедините провода от задней части переключателя.

Теперь, когда он выключен, можно безопасно отсоединить провода от настенного выключателя. Ослабьте винты клемм, чтобы снять каждый провод с переключателя.

Отложите переключатель в сторону для дальнейшего использования.

5. Определите нулевой провод.

Для этого 3-проводного / с руководством по установке мы будем использовать нейтральный провод. Вполне вероятно, что нейтраль еще не была подключена к вашему выключателю, а скорее это вышедший из употребления и изолированный провод, находящийся в настенной коробке. На этой картинке нейтральный провод синий.

6. Подготовьте провода.

Чтобы у вас было достаточно длины каждого провода для выполнения следующих шагов, аккуратно потяните за 3 провода, которые мы будем использовать (фаза, нагрузка и нейтраль), чтобы удлинить их.

7. Подключите провод под напряжением к нанодиммеру.

Подключите провод под напряжением к клемме L на диммере Nano. Терминал L является крайним левым терминалом, когда винты обращены к вам, как показано на этом изображении.

Затяните винт терминала, чтобы прикрепить провод под напряжением.

8. Подключите нейтральный провод к нанодиммеру.

Подключите нейтральный провод к клемме N на диммере Nano. Клемма N — это вторая клемма слева, когда винты обращены к вам, как показано на этом изображении.

Затяните винт клеммы, чтобы закрепить нейтральный провод.

9. Подключите провод нагрузки к нанодиммеру.

Подключите провод нагрузки к клемме OUT на диммере Nano. Терминал OUT является третьим терминалом слева, когда винты обращены к вам, как показано на этом изображении.

Затяните винт терминала, чтобы закрепить провод нагрузки.

10. Подготовьте соединительные провода.

Если вы подключаете существующий настенный выключатель к Nano Dimmer, вы будете использовать медные провода 2 x 18AWG для следующих шагов.

Для каждого провода потребуется 0,27 дюйма / 5 мм оголенной металлической части провода. Если оголено меньше металлического провода, используйте инструмент для зачистки проводов (или аналогичный) для удаления изоляции соответственно. Если оголено более 0,27 дюйма / 5 мм, отрежьте провод соответственно.

10. Подсоедините соединительные провода к настенному выключателю.

Если вы подключаете существующий настенный выключатель к Nano Dimmer, подключите к нему 2 медных провода 18AWG.

Медные провода используются для сигнализации Nano Dimmer, поэтому не имеет значения, к какой клемме переключателя вы их подключили.

10. Подсоедините соединительные провода к Nano Dimmer.

Подсоедините один из медных проводов 18AWG к разъему COM на диммере Nano. Клемма COM — это четвертая клемма слева, если винты обращены к вам. Затяните винт клеммы, чтобы закрепить провод.

Подсоедините второй из медных проводов 18AWG к клемме S1 на Nano Dimmer. Терминал S1 является пятым/вторым последним терминалом слева, когда винты обращены к вам. Затяните винт клеммы, чтобы закрепить провод.

11. Временно снова включите питание.

Вернитесь к главному выключателю дома и временно снова включите цепь освещения.

12. Добавьте нанодиммер в сеть Z-Wave.

Пришло время добавить Nano Dimmer в сеть Z-Wave, чтобы ею можно было управлять и автоматизировать. Сделать это;

Добавьте шлюз/контроллер Z-Wave в режим «добавить новый продукт». Если вы не знаете, как это сделать, обратитесь к соответствующему разделу инструкции по эксплуатации контроллера. Эта функция может называться добавлением продукта, включая продукт или парный продукт, в зависимости от марки шлюза.
Нажмите кнопку действия на нанодиммере. Светодиод на Nano Dimmer будет мигать зеленым, указывая на то, что он перешел в режим сетевого сопряжения.
Кнопка действия — это единственная кнопка на задней стороне Nano Dimmer. Он находится справа от индикатора состояния.
Когда Nano Dimmer успешно подключится к сети Z-Wave, его светодиод RGB будет излучать сплошной цвет.
Если Nano Dimmer не может подключиться к сети, его светодиод будет излучать красный цвет в течение 2 секунд, а затем будет чередоваться всеми цветами радуги. Если это произойдет, повторите описанные выше шаги, убедившись, что ваш шлюз/контроллер находится в правильном режиме.

Теперь, когда ваш Nano Dimmer работает как часть вашего умного дома, вы сможете настроить его из программного обеспечения для управления домом. Пожалуйста, обратитесь к руководству пользователя вашего программного обеспечения для получения дальнейших инструкций по настройке Nano Dimmer в соответствии с вашими потребностями.

13. Снова выключите питание.

Вернитесь к главному автомату защиты дома и снова отключите питание цепи освещения. Это важный шаг безопасности.

14. Вставьте Nano Dimmer в стену.

Вставьте Nano Dimmer и провода обратно в распределительную коробку в стене.

15. Снова подключите настенный выключатель.

Прикрепите настенный выключатель к стене.

16. Снова включите питание.

Вернитесь к главному автомату защиты дома и снова включите цепь освещения.

16. Вот и все.

Nano Dimmer теперь незаметно устанавливается в вашем доме и является частью вашей сети Z-Wave.

Схема подключения.

Ниже приведена схема подключения для описанного выше метода установки.

электрика — Установка диммерного выключателя, совместимого со светодиодами (вопросы по подключению)

То, что у вас есть, это классическая

петля выключателя

Возможно, вы знакомы с петлями выключателя , где питание поступает в лампу (не коммутатор) и кабель /2 используется для подключения только к коммутатору в горячем и горячем состоянии. У вас есть небольшая вариация для «2-устройства, независимое управление». Это включает в себя горячую подачу, горячее переключение 1 и горячее переключение 2. Это чаще всего наблюдается на вентиляторах / светильниках.

Классическая проблема с коммутационными шлейфами: нет нейтрали . Горячее питание есть, а питание , нейтральный — нет, поэтому нет возможности обеспечить устройство, которому требуется питание 24×7, например, розетку или просто выключатель с питанием. У вас не возникнет проблем с его поиском; его просто нет .

Итак, Кодекс был изменен много лет назад, и теперь требуется подключение нейтрали к шлейфам переключателей. Теперь в шлейфах с 1 устройством используется кабель /3 (горячая нейтраль с переключением на горячее), а в шлейфах с двумя устройствами используется либо кабель /4 (H N Swh2 Swh3), либо двойной кабель /3 (H N Swh2) (H N Swh3).

Токи должны быть равными

Вы не можете использовать два кабеля /2 вместо /4 из-за основного правила: Токи должны быть одинаковыми в каждом кабеле или кабелепроводе . Если у вас есть питающий горячий кабель 1 и возвращающийся по кабелю 2, это создаст индукционный нагрев вихревыми токами, вибрацию и усталость провода, а также всевозможные другие неприятности, вызывающие возгорание.

Это правило «токи должны быть равны» требует двойных /3, где каждый кабель /3 обслуживает только свой собственный переключатель. Это гарантирует, что горячий (для переключателя 1) равен нейтрали (для Sw1) плюс включенный горячий 1. Токи равны, поскольку h2=N1+Sh2.

Варианты, которые я вижу, следующие:

Отключить обе группы ламп 1 диммер (стоимость -64 доллара: отправить обратно диммер; купить заглушку)
Выбросьте /3 и замените на /4 (стоимость /4 кабеля + рыбацкий труд)
Проложите еще один /3 параллельно первому (стоимость /3 кабеля + рыбацкий труд)

Вариант /4 является наиболее элегантным, так как позволяет изначально использовать правильные цвета проводов: белый нейтральный, черный источник питания, красный переключаемый1 и синий переключаемый2.

Или двойной [или одинарный] вариант /3:

Более умное управление

Диммирование большинства потребительских уровней не очень хорошо. Это очень ущербная технология по своей природе, потому что диммер должен быть дешевым, он должен использовать существующую проводку и должен взаимодействовать с невероятным разнообразием лампочек. Итак, они берут синусоиду переменного тока и ужасно ее нарезают — зачем? Потому что с триаками все просто. Это создает плохой коэффициент мощности и много линейного шума на стороне питания, а также «гул» на стороне нагрузки. Многие сайты говорят о том, что лучше: «передний фронт» или «задний фронт», но оба являются искаженными синусоидами. Это не то, как вы должны управлять освещением.

И поверьте мне, светодиоды имеют присущую , встроенную способность диммировать до абсолютно любого уровня — ограниченного только схемой драйвера и способностью ручки диммера общаться с драйвером . Изуродованные синусоидальные методы контролируются необходимостью обратной совместимости с лампами накаливания с ввинчиваемыми лампами , и это делает их слишком грубыми и неуклюжими для любого типа точного управления .

Если мы уйдем от ввинчиваемой лампочки, мы не нужен для обратной совместимости. И приличные светодиодные излучатели служат 30+ лет, и наименее вероятно выйдет из строя , так что кому нужны розетки? Теперь мы можем разрабатывать архитектуры диммирования de novo , которые позволяют использовать все возможности светодиодов. Вот несколько примеров.

Диммирование 0-10 В — во-первых, промышленность далеко впереди нас . У них уже давно есть диммируемые люминесцентные балласты. Не чокнутые CFL! Настоящие люминесцентные светильники. Я только что видел некоторых в больнице, которым было совершенно невероятные , они были просто идеальны. В любом случае, суть в том, что диммер 0–10 В на стене посылает (как вы уже догадались) сигнал 0–10 В на каждый балласт (по фиолетовым/серым проводам). Это проводка класса II, так что это может быть просто кабель термостата, брошенный в стены.

С противоположной стороны (дешевое низковольтное освещение) у нас есть ШИМ диммирование специально для светодиодов. В этой системе ручка диммера посылает импульсный сигнал постоянного тока частотой в несколько сотен Гц — слишком быстро, чтобы его можно было увидеть. Рабочий цикл определяет яркость. С правой ручкой диммера управление может быть чрезвычайно отлично. Этот сигнал поступает на усилитель , который управляет светодиодами, работающими от низковольтного постоянного тока. Если питание подается на лампу (как в вашем случае), источник питания переменного тока-> постоянного тока находится там, как и усилитель. Кабель к диммерному выключателю представляет собой простую проводку термостата класса II.

Обе эти схемы диммирования могут приблизиться к нулевой яркости. Они также могут зажигать (запускаться) при очень низких настройках — вам не нужно выкручивать их до 50%, чтобы они зажглись изначально.
