Подключение диммера с выключателем. Как правильно установить диммер: пошаговая инструкция по подключению

Как подключить диммер вместо обычного выключателя. Какие инструменты понадобятся для установки диммера. Какие провода нужно соединить при подключении диммера. Как проверить правильность подключения диммера.

Что такое диммер и зачем он нужен

Диммер — это устройство для плавной регулировки яркости освещения. Он позволяет:

• Создавать комфортное освещение в зависимости от времени суток и настроения
• Экономить электроэнергию, снижая яркость ламп
• Продлевать срок службы ламп за счет работы на пониженной мощности
• Управлять светом дистанционно с помощью пульта или смартфона

Замена обычного выключателя на диммер — простая задача, с которой может справиться даже новичок. Главное — соблюдать технику безопасности и следовать пошаговой инструкции.

Какие инструменты понадобятся для установки диммера

Для замены выключателя на диммер вам потребуются:

• Отвертка
• Индикаторная отвертка
• Пассатижи
• Кусачки
• Изоляционная лента
• Сам диммер

Также рекомендуется иметь мультиметр для проверки напряжения в цепи.

Пошаговая инструкция по подключению диммера

Шаг 1. Отключите электричество

Перед началом работ обязательно отключите электричество на щитке. Проверьте отсутствие напряжения индикаторной отверткой.

Шаг 2. Снимите старый выключатель

Открутите крепежные винты и аккуратно извлеките старый выключатель из подрозетника. Обратите внимание на подключение проводов.

Шаг 3. Подготовьте провода

Зачистите концы проводов на 5-10 мм. Если провода алюминиевые, зачистите их до блеска и смажьте специальной пастой для предотвращения окисления.

Шаг 4. Подключите провода к диммеру

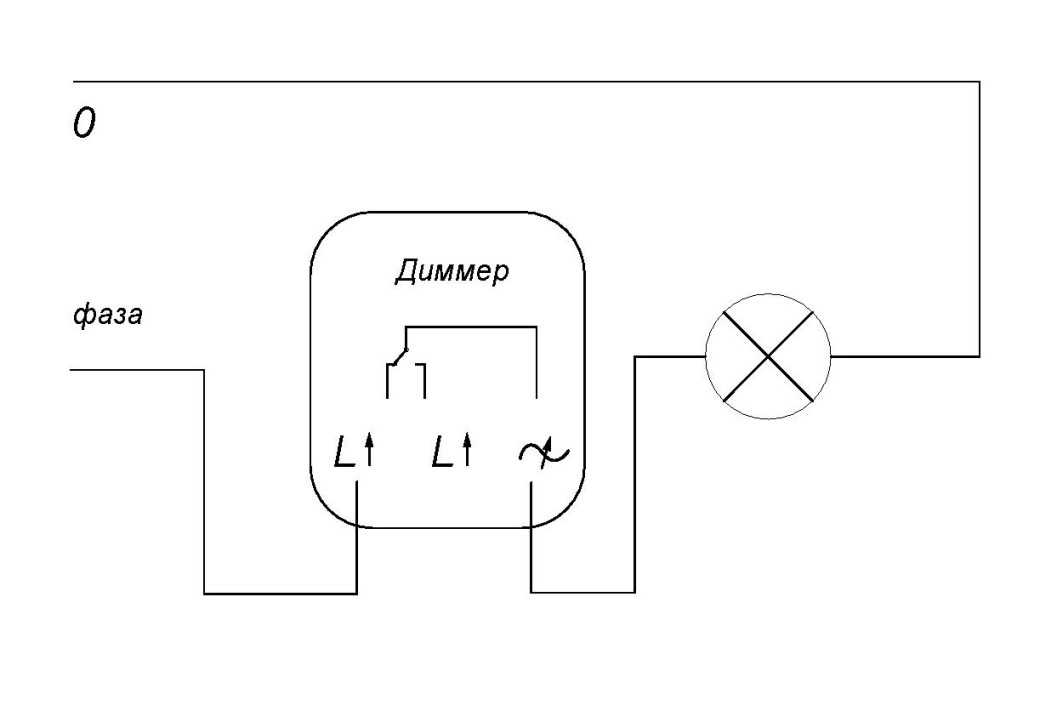

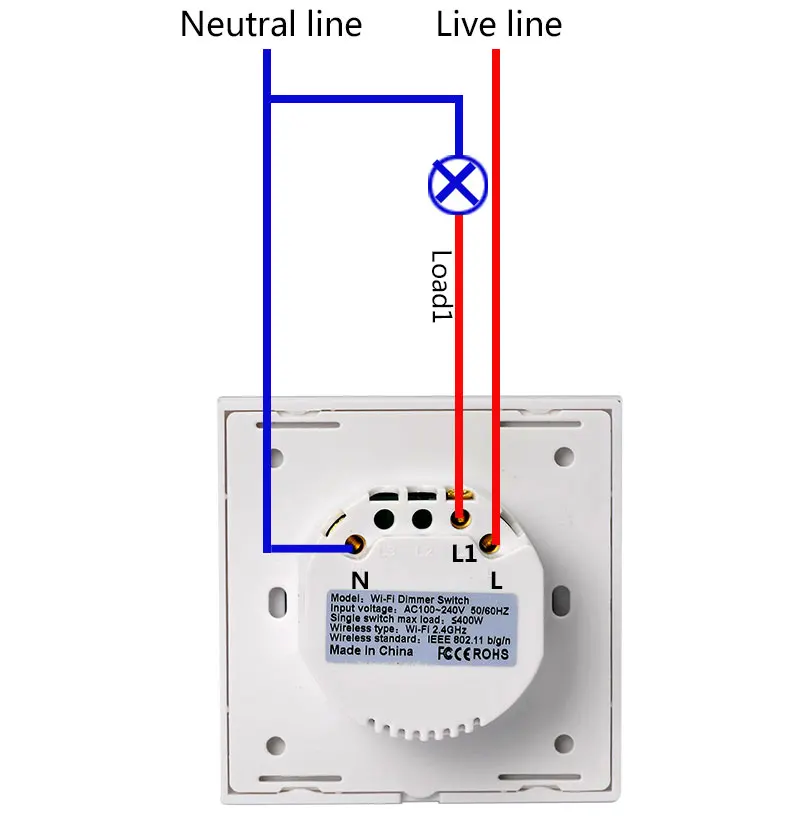

Подключите провода к клеммам диммера согласно схеме:

• Фазный провод (обычно коричневый или красный) — к клемме L
• Нулевой провод (синий) — к клемме N
• Провод, идущий к светильнику — к клемме ↑

Шаг 5. Установите диммер в подрозетник

Аккуратно уложите провода и вставьте диммер в подрозетник. Закрепите его винтами.

Шаг 6. Проверьте работу

Включите электричество и проверьте работу диммера. Он должен плавно регулировать яркость лампы от минимума до максимума.

Типичные ошибки при подключении диммера

При самостоятельной установке диммера следует избегать следующих ошибок:

• Неправильное подключение проводов (перепутаны фаза и ноль)
• Плохой контакт в клеммах из-за недостаточной затяжки винтов
• Повреждение изоляции проводов при зачистке
• Установка несовместимого диммера для имеющихся ламп
• Превышение допустимой мощности нагрузки

Внимательно изучите инструкцию к вашему диммеру и схему подключения. При любых сомнениях обратитесь к квалифицированному электрику.

Совместимость диммера с различными типами ламп

Не все типы ламп можно диммировать. Проверьте совместимость вашего диммера со следующими видами ламп:

• Лампы накаливания — совместимы с любыми диммерами
• Галогенные лампы — требуют специальных диммеров
• Светодиодные лампы — нужны диммируемые LED-лампы и LED-диммеры
• Энергосберегающие лампы — большинство несовместимо с диммерами

Внимательно изучите маркировку на упаковке ламп и диммера перед покупкой. Несовместимые комбинации могут привести к мерцанию света или выходу из строя.

Часто задаваемые вопросы про подключение диммера

Можно ли устанавливать диммер в ванной?

Установка диммера в ванной комнате допускается, но с соблюдением повышенных требований безопасности:

• Используйте диммер с высокой степенью влагозащиты (IP44 и выше)
• Монтируйте диммер на безопасном расстоянии от источников воды
• Обеспечьте надежное заземление

Нужно ли заземление для диммера?

Большинство современных диммеров не требуют отдельного заземления. Однако при его наличии рекомендуется подключить заземляющий провод к соответствующей клемме диммера для повышения безопасности.

Почему диммер нагревается при работе?

Небольшой нагрев диммера (до 40-50°C) — нормальное явление. Сильный нагрев может быть вызван:

• Превышением допустимой мощности нагрузки
• Плохим контактом в клеммах
• Неисправностью самого диммера

При сильном нагреве отключите диммер и обратитесь к специалисту.

Правильно установленный диммер прослужит долгие годы, создавая комфортное освещение в вашем доме. При возникновении любых вопросов обращайтесь к профессиональному электрику.

схемы подключения и инструкция по монтажу (100 фото)

• Для придания интерьеру оригинальности или создания более уютной, комфортной обстановки может потребоваться регулировка интенсивности света. В этих целях требуется подключение диммера. А как это сделать правильно, мы расскажем в статье.

Назначение устройства

Диммер представляет собой приспособление, которое в бытовых условиях позволяет регулировать яркость свечения лампочек или температуру нагревательных приборов. Наиболее эффективным считается их применение при регулировке свечения обычных лап накаливания.

Благодаря их действию, подаваемое напряжение может меняться в пределах от 0% до 100%. Это позволяет продлить время службы ламп. А вот с источниками питания трансформаторного или импульсного типа они не применяются, поскольку это приведет к поломке приборов.

Подключение диммера, например legrand, позволяет качественно управлять яркостью. Но при этом многие устройства наделены дополнительными опциями:

• запланированное таймером выключение света;
• возможность автоматически включать/выключать лампы без участия и присутствия человека;
• управление хлопками или голосом;
• регулирование светового потока на расстоянии;
• выбор оптимального режима свечения;
• подключение к «умным» системам.

Разновидности устройств

Состав и качество элементной базы влияет на характеристики диммеров. В зависимости от этого параметра выделяют:

Реостатные – дешевый вариант с низким КПД, высоким уровнем нагрева и потребностью в системе охлаждения. Это неэффективные экземпляры для дома, выпуск которых прекращен.

Электронные с использованием симисторов, транзисторов и тиристоров – недорогой вариант, который, однако, создает помехи работе чувствительных приборов.

Автотрансформаторные – дорогие и качественные аналоги. Но при этом они достаточно массивны.

Важно ориентироваться не столько на тип диммера, сколько на допустимую нагрузку и характеристики ламп, которые к нему можно подключить.

В зависимости от способа установки выделяют:

• модульные, которые ставятся в щитке и могут использоваться с лампами накаливания и галогенками при наличии понижающего трансформатора;
• конструкции на шнуре для регулирования света от осветительных приборов с лампочками накаливания;
• монтирующиеся в монтажную ячейку и допускающие подключение дополнительно сетодиодных и галогенных ламп
• моноблочный – ставится вместо выключателя или в аналогичную коробку.

Моноблоки имеют разные способы управления потоком. Это могут быть поворотные, нажимные, поворотно-нажимные и сенсорные модели. Они присоединяются в разрыв цепи фазного типа, как это показано на фото подключения диммера. Совместимость с типами ламп может быть разной и указывается на корпусе устройств.

Варианты подключения

Прежде чем производить монтаж устройства, нужно определиться с наиболее подходящим вариантом обустройства проводки. Сейчас популярно использование моноблока. Можно использовать диммер как самостоятельный элемент управления или совместно с обычным выключателем:

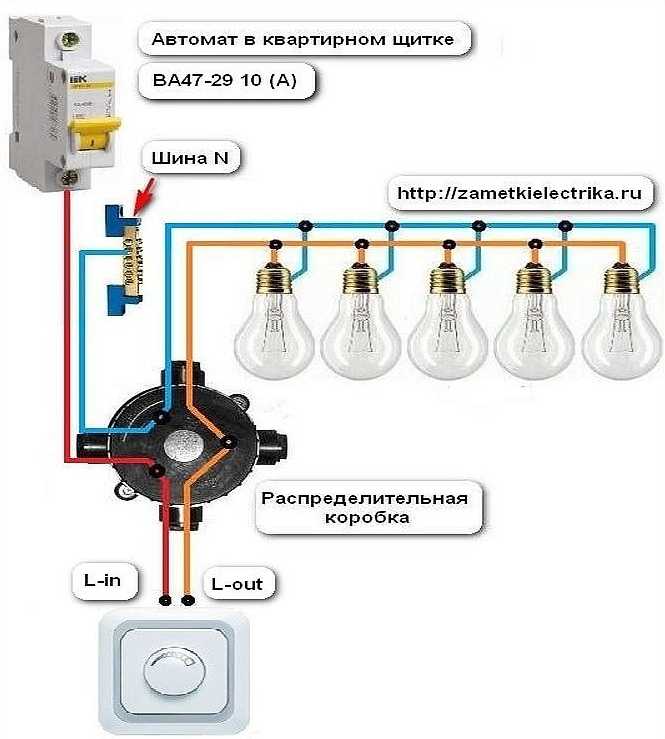

Стандартная схема подключения диммера предполагает, что он ставится на разрыв фазы. Ноль и заземление проводятся напрямую к осветительному прибору.

Использование в сочетании с выключателем, который ставится у входной двери для стандартного замыкания/размыкания цепи. А вот диммер монтируется в удобном месте, например возле кровати в спальне или у рабочего стола в кабинете. Схематически сначала в разрыв фазы ставится выключатель, а уже после него – светорегулятор.

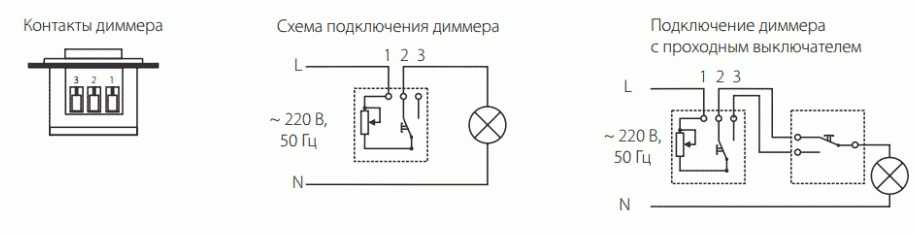

Двойной контроль обеспечивается установкой двух диммеров в разных местах помещения, если оно чересчур просторное. Соединять устройства следует при помощи перемычек. Также можно применять один светорегулятор, но с несколькими проходными выключателями.

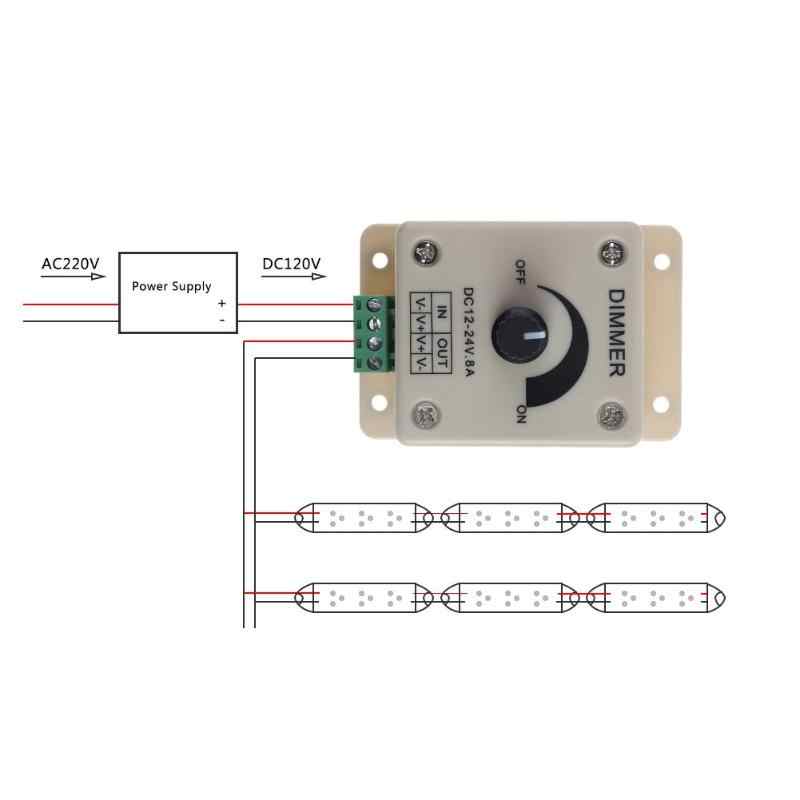

Подключение светодиодных ламп и лент. Диммер присоединяется на фазный провод, но его выход направляется на контроллер, к которому подводится ноль. От контроллера провода идут на светильник.

Особенности монтажа

При наличии заранее подготовленной штробы и подведенной проводки, подключение не отличается сложностью. Оно аналогично монтажу обычного выключателя. Сначала необходимо отключить в квартире электричество. Затем крепится монтажная коробка. Жилы соответствующих проводков подключаются к соответствующим клеммам, а корпус вставляется в ячейку.

Чтобы фиксаторы закрепились, нужно открутить прижимные винтики сбоку. Затем ставится декоративная окантовка, затягивается гайка и ставится колесико.

Требования при эксплуатации

При использовании диммеров следует учитывать несколько важных моментов:

• Выбирать диммер надо в соответствии с типом используемых ламп.
• Наименьшее значение мощности светильника с лампой накаливания – 40 Вт.
• Светорегулятор следует использовать с осторожностью при высоких температурах в помещении – более 25 градусов;
• Используемые люминесцентные лампы должны иметь возможность эксплуатации в режиме диммирования.
• Мощность светорегулирующего устройства должна быть больше суммарной мощности всех подключаемых точек.
• Не допускается одновременная работа через диммер приборов емкостного и индуктивного типа.

Подключение диммеров своими руками не составит особых сложностей при правильном выборе подходящего устройства. А в процессе эксплуатации обеспечивается удобство и комфорт пре регулировании яркости свечения и управлении освещением в доме.

Фото процесса подключения диммера

Также рекомендуем посетить:

• Детектор скрытой проводки
• Пайка проводов
• Кабель в землю
• Заземление в частном доме
• Открытая электропроводка
• Однофазный двигатель
• Крепление кабеля
• Распределительная коробка
• Маркировка проводов
• Распределительный щит
• Установка выключателя
• Фотореле для освещения
• Показания электросчетчика
• Дифференциальный автомат
• Провод СИП
• Электропроводка в деревянном доме
• Точечные светильники
• Подключение люминесцентных ламп
• Магнитный пускатель
• Освещение участка
• Подключение светильника
• Соединение проводов
• Скрытая электропроводка
• Электрозвонок
• Сечение провода
• Ремонт утюга своими руками
• ВВГ кабель
• Монтаж электропроводки
• Замена электропроводки
• Датчик движения для включения света
• Схема электропроводки в доме
• Стабилизаторы напряжения для дома
• Смеситель на кухню
• Свет в аквариуме
• Штробление стен

Схема подключения диммера, описание

Содержание

• 1 Принцип работы диммера
• 2 Виды регулировки диммера
• 3 Схема подключения диммера
• 4 Инструкция по монтажу и подключению регулятора освещения

Диммер – это устройство, используемое для регулирования яркости освещения. Его также называют световым регулятором. Диммер, обычно подключают последовательно, то есть в разрыв электроцепи лампочки.

На текущий момент на рынке представлено два вида световых регуляторов:

• механические;
• электронные.

Электронные диммеры, кроме своей основной функции регулировки яркости освещения, выполняет еще и ряд дополнительных:

• выключение освещения через определенных промежуток времени;
• включение/отключение освещения по хлопку;
• эффект присутствия, когда свет включается и отключается по установленному графику.

Светорегуляторы обеих типов в большинстве случаев предназначены для работы с лампочками накаливания. При использовании их в комплекте с энергосберегающими лампами, возможен ряд проблем – выход из строя лампочки или самого диммера.

Принцип работы диммера

Для каждого типа ламп (накаливания, галогеновых и т.д.) необходимо подбирать регуляторы освещения с подходящей схемой:

1.В лампах накаливания степень разогрева нити зависит от напряжения, подаваемого через диммер. Такая схема применима, как для ламп накаливания, так и для галогеновых.

2.Схема с трансформатором, которые преобразует уровень напряжения, подаваемого от регулятора, до значения 12-23 Вольта. При этом используется электронный трансформатор с мягким включением. Схема подходит для низковольтных галогеновых ламп. Она обеспечивает плавный разогрев нити без перегрузок.

Виды регулировки диммера

Выделяют 4 способа управления работой регулятора:

• электронный;
• механический;
• дистанционный;
• акустический.

Самый распространенный способ – это механический. Управление освещением происходит с помощью ручки, которая переключает потенциометр и таким образом устанавливает определенный уровень яркости.

Электронные светорегуляторы состоят из системы управления (кнопочной или сенсорной), и различных датчиков.

Дистанционное управление предполагает использование пульта управления, работающего по ИК-сигналам или радиоканалам.

Акустические диммеры управляются путем голосового сигнала – хлопка или голосовой команды.

При выборе регулятора освещения нужно учитывать суммарную мощность ламп. Максимальная мощность устройства должна превышать расчетную мощность нагрузки.

Мощность бытовых диммеров варьируется от 40 до 1000 Ватт.

Схема подключения диммера

В целом схема подключения регулирующего устройства аналогична обычному выключателю.

Основное требование при монтаже диммера в сеть установлено производителем – это соблюдение полярности. При подключении регулятора в обязательном порядке питающий провод подключается к клеммнику со знаком «L», а провод, идущий к осветительному прибору, соответственно, ко второму клеммнику.

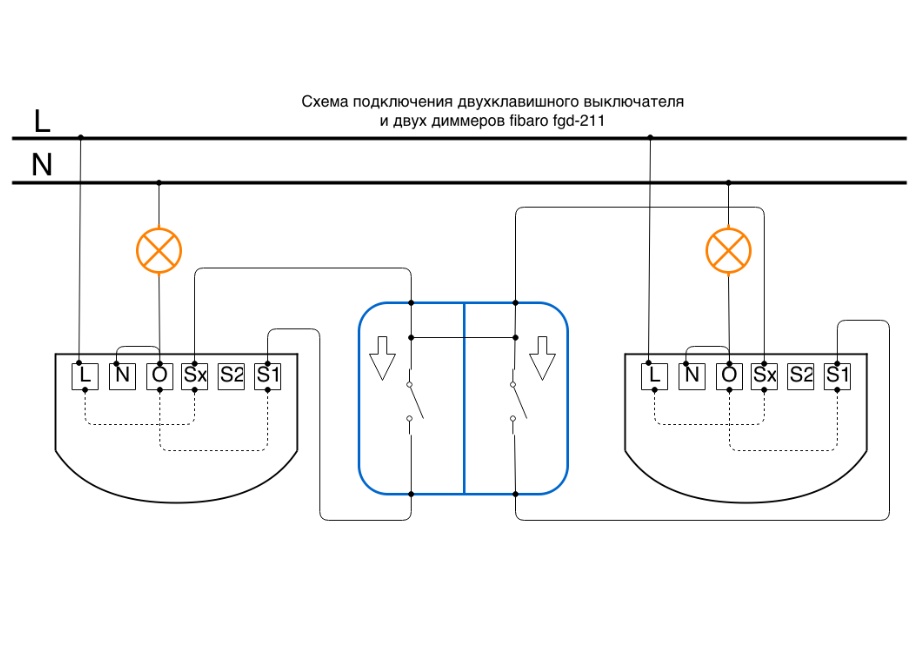

Электронные диммеры можно подключать параллельно, аналогично проходным выключателям.

Также возможны варианты с добавлением в электроцепь перед светорегулятором проходного или обычного выключателя. Таким образом, питание сначала идет на автомат, затем на диммер и уже потом на лампочку. Такое решение позволяет регулировать яркость освещение, непосредственно, диммером, а включение/отключение выключателем.

Инструкция по монтажу и подключению регулятора освещения

Как уже упоминалось выше, установка диммера практически не отличается от установки розетки или выключателя. Механизм их крепления в монтажной коробке идентичный. Разница лишь в подключении светорегулятора, его сборке и разборке.

Установка регулятора начинается с его подключения. Помним, что очень важно соблюдать полярность. После подключения устройства, нужно аккуратного загнуть за него провода и установить в коробку. Затем одевается рукоятка и рамочка светорегулятора.

При подключении важно установить, какой из трех проводов является питающим. Каждый из них нужно развести друг от друга и зачистить примерно на один сантиметр. Далее нужно включить на распределительно щите напряжения и проверить каждый провод индикатором. Тот, на котором будет напряжения, соответственно, является и питающим.

Вот, в принципе, и все. Диммер подключен и готов к использованию.

Требуется ли для диммера специальная проводка?

Светорегулятор удобен для создания нужной атмосферы в вашем доме.

Это устраняет путаницу с яркостью лампочек, поскольку вы всегда можете установить правильный уровень.

С ним легко создать нужное настроение, будь то яркое пробуждение или расслабляющий приглушенный свет вечером.

Но насколько сложно их установить?

Нужна ли им специальная проводка для установки?

Диммерные выключатели вообще не требуют специальной проводки. Однополюсные диммеры могут просто заменить существующие однополюсные выключатели света, а 3-позиционные диммеры могут легко заменить стандартный 3-позиционный переключатель или использоваться в качестве однополюсного выключателя с одним отключенным проводом.

Это значительно упрощает установку диммерных выключателей, но чтобы вам было еще легче, давайте рассмотрим:

• Различия между диммерами и обычными выключателями
• Рекомендуемое сечение провода для диммеров
• Как подключить диммер

Есть ли разница в проводке между диммером и обычным выключателем?

Вы будете рады узнать, что нет никакой разницы в подключении диммера и эквивалентного выключателя света.

Установить в доме диммер очень просто.

Я говорю «эквивалент», потому что существует несколько различных диммерных выключателей.

Так же, как есть пара различных типов обычных выключателей света, они действуют одинаково.

У вас есть однополюсные выключатели света, которые также называются «двухпозиционными» в США или «однопозиционными» в Великобритании и Европейском союзе.

Сами по себе выполняют базовую функцию включения/выключения.

Таким образом, с обычным выключателем света у вас есть горячий провод, идущий от сети к выключателю, и бегущий провод от выключателя к нагрузке, то есть к свету.

Выключатель либо «включен», если между этими проводами есть соединение, либо «выключен», и связь разорвана, поэтому ток не достигает бегового провода.

И однополюсные диммеры точно такие же.

Однополюсные выключатели могут иметь переключатель и диск/ползунок или только диск/ползунок, при этом установка яркости на ноль действует как положение «выключено».

В любом случае, когда диммер находится в выключенном положении, на контактный провод не поступает ток. Однако, когда диммер находится во включенном положении, ток достигает источника света, а мощность переменного тока регулируется диммером, чтобы определить яркость света.

Второй тип выключателя света — это мультивыключатель, который в США называется 3-позиционным, а в Великобритании и ЕС — 2-позиционным. Сбивает с толку, верно?

В этих выключателях используется два тросика вместо одного.

Они предназначены для сценариев, в которых вы хотите, чтобы свет управлялся двумя выключателями — вверху и внизу лестницы.

Опять же, обычный 3-полосный и диммерный 3-полосный подключаются совершенно одинаково.

Так что, если вы уже используете 3-позиционный переключатель и хотите подключить диммер, это то же самое.

Какой калибр проводов рекомендуется для диммеров?

Диммерные переключатели не требуют провода специального сечения.

Они предназначены для использования с проводами того же калибра, что и обычные выключатели света.

В США на плате обычно имеется два типа цепей — 15-амперная или 20-амперная.

В цепях на 15 ампер обычно используется провод калибра 14, а в цепях на 20 ампер требуется провод большей толщины и, как правило, используется провод калибра 12.

Помните, что чем меньше число, тем толще/тяжелее провод.

Цепи освещения в жилых домах почти всегда подключаются к цепи на 15 ампер, поэтому подойдет провод калибра 14.

Некоторые коммерческие объекты с дополнительными требованиями к освещению могут подключаться к 20-амперной цепи, поэтому предпочтительнее использовать провод 12 калибра.

Связанный: Можно ли использовать диммерные выключатели в ванной?

Как подключить диммер?

Способ подключения диммера зависит от того, является ли он однополюсным или трехпозиционным, а также от того, подключаете ли вы его к схеме с несколькими переключателями.

Хотя это должно быть очевидным, прежде чем делать какие-либо проводки, отключите питание автоматическим выключателем.

Подключение однополюсного диммера

Однополюсный диммер имеет три провода.

Скорее всего, это будет черный, красный, а затем медный или зеленый цвет, но он может варьироваться, поэтому проверьте маркировку или инструкции, прилагаемые к вашему диммеру, если они различаются.

Черный будет подводящим проводом, поэтому его необходимо подключить к проводу от автоматического выключателя.

Зеленый или медный провод — это земля, поэтому подключите его к эквивалентному проводу от автоматического выключателя.

Красный провод — это дорожный провод, который нужно соединить с проводом, идущим к лампочке.

Чтобы соединить провода, просто зачистите их, чтобы открыть примерно дюйм оголенного провода, и скрутите его вокруг аналогичного провода в стене.

Затем добавьте проволочный колпачок, чтобы обеспечить их надежность и защиту.

Подключение 3-полосного диммера

Если вы купили 3-полосный диммер, у него будет дополнительный провод, обычно белого и красного цвета. Но вы все равно можете использовать его в схеме с одним переключателем.

Все, что вам нужно сделать, это выполнить шаги, описанные выше, и закрыть лишний трос с помощью гайки. Так же, как я показываю на схеме.

Это предотвращает случайный контакт с другими проводами и короткое замыкание. Тогда диммер будет работать как обычно.

Подключение 3-ходового диммера к цепи с несколькими переключателями

Подключение 3-ходового диммера к цепи с несколькими переключателями немного сложнее, но все же выполнимо.

Во-первых, ваш диммер и обычные трехпозиционные переключатели имеют 3 основных контакта.

С одной стороны будет общий провод, а с другой две клеммы.

В этом примере я предположу, что диммер — это ближайший к автомату выключатель, но он работает в любом случае — просто поменяйте местами их пошагово.

• Подсоедините сетевое питание от автоматического выключателя к общей клемме на диммере.
• Проложите один провод от контактного зажима на диммере к контактному зажиму на обычном трехпозиционном переключателе.
• Проложите отдельный провод от второй клеммы на диммере до противоположной клеммы на обычном трехпозиционном переключателе.
• Протяните провод от общей клеммы трехпозиционного переключателя к светильнику

По сути, вы подключаете питание от сети к общему на первом выключателе, а затем подключаете два выключателя через контактные клеммы. Затем общий вывод второго выключателя подключается к лампочке.

После этого убедитесь, что все провода заземления также подключены к проводам заземления, и все готово.

В этой конфигурации оба переключателя будут управлять освещением.

Всякий раз, когда один из переключателей находится в положении «включено», включается свет, установленный на яркость диммера.

Индикатор будет гореть, когда оба выключены, потому что цепь все еще подключена.

Но если один горит, а другой нет, цепь разорвется и свет погаснет.

Также читайте: Может ли диммер отключить автоматический выключатель?

Final Words

Если вы не знакомы с диммерными выключателями, вы можете предположить, что их сложно установить, но на самом деле они просты.

Они работают так же, как и любой другой выключатель света, когда дело доходит до их установки.

Элемент диммера является лишь частью выключателя и не требует специальной проводки.

Установили ли вы дома диммер, и если да, то как вы его нашли?

Сталкивались ли вы с проблемами, которые я не описал в этом руководстве?

Как заменить выключатель света на диммер?

Диммеры используются для увеличения и уменьшения интенсивности освещения для создания различных световых эффектов в вашем доме или квартире. Управлять диммерами можно с помощью пультов, переключателей и даже с помощью приложений на смартфоне. Кроме того, кто бы не хотел провести приятную ночь с тусклым светом?

Устранение неполадок с 3-позиционным переключателем

Включите JavaScript

Устранение неполадок с 3-позиционным переключателем

Замена стандартного переключателя на диммерный переключатель может быть сложной задачей для некоторых людей. Хотя установка диммера так же проста, как замена стандартного выключателя света, и не требует специальных инструментов или обучения. С помощью четкого пошагового руководства любой человек, обладающий базовыми знаниями в области электрики, может заменить выключатель света диммером.

Эта статья — лучшее руководство по замене обычного выключателя на диммер!

Кроме того, мы также перечислим некоторые из наиболее распространенных диммерных выключателей, чтобы наши читатели могли выбрать из лучших!

Можно ли заменить обычный выключатель диммерным выключателем?

Диммерный выключатель может стать отличной заменой обычному выключателю света. Он помогает экономить энергию и делает ваш дом уютным, поэтому многие люди хотят его использовать .

Нет сомнений в том, что освещение оказывает большое влияние на атмосферу и ощущения в нашем доме. Эффективное освещение не только делает дом более комфортным и приятным, но и экономит энергию. И, как следствие, это также помогает сэкономить больше денег.

Однако электричество может стать дорогостоящей необходимостью, если оно не установлено и не используется должным образом.

Диммер снижает яркость лампочек и позволяет свету работать мягче и менее ярко. Однако для многих людей во всем мире нанять электрика может быть сложно или дорого. Хотя электрик не возьмет большую плату за замену выключателя света на диммер, многие люди все же предпочитают делать это самостоятельно.

Если вы хотите сделать это, вам повезло! К счастью, это относительно простой процесс.

10 шагов по установке диммера

https://www.youtube.com/watch?v=eDboJqHUMWYВидео не может быть загружено, так как JavaScript отключен: Как установить диммер | The Home Depot (https://www. youtube.com/watch?v=eDboJqHUMWY)

Перед началом процесса подготовьте следующие  инструменты :

• А. Тестер напряжения
• А. чтобы успешно заменить выключатели света. Вы должны увидеть подробное руководство о том, как выполняется каждый шаг, когда вы читаете дальше.
  1. Отключить питание
  2. Проверить наличие горячих проводов
  3. Снимите винты переключателя
  4. Флажок Том
  5. Обратите внимание на датчик Wire
  6. Проверка на землю
  7. . Поворот выключен

     07

     7

     7

     7

     7

     7

     7.

     7. диммер

  8. Подключение проводов
  9. Установите крышку на место

  Очень важно понять это руководство и строго следовать ему. При работе с электрическими компонентами вашим главным приоритетом должна быть ваша безопасность. В любой момент, когда вы почувствуете неуверенность в процессе и сомневаетесь в своей способности выполнить преобразование, вам следует остановиться и вызвать лицензированного электрика, чтобы он посмотрел на ваши фары и заменил их для вас.

  Шаг 1. Отключите питание

  При работе с проводами и электричеством первым шагом всегда должно быть обеспечение вашей безопасности. Это может показаться очень очевидным, но может привести к опасной ситуации, если кто-то забудет об этом важном шаге.

  Поэтому необходимо убедиться, что питание отключено. Я рекомендую вам перепроверить, включив свет на выключателе, чтобы не осталось места для какой-либо аварии.

  Шаг 2. Проверка наличия горячих проводов

  Вторым шагом будет проверка горячих проводов. Для этого снимите пластину переключателя, открутив ее. Теперь с помощью бесконтактного тестера напряжения проверьте наличие горячих проводов.

  Этот тип тестера рейса поможет убедиться в отсутствии проводов под напряжением. Это также один из способов определить, отключено ли питание. Удерживая наконечник тестера напряжения вокруг каждой винтовой клеммы, просто проверьте, нет ли горячих проводов.

  Шаг 3: Открутите винты переключателя

  Для этого ослабьте винты на пластине и извлеките их из коробки. Для записи рекомендую сфотографировать проводку мобильным телефоном.

  В коробке вы найдете красно-коричневый провод на всю жизнь и   черно-синий на нейтраль. Там будет еще один провод зеленого или желтого цвета, включая провод заземления. Имейте в виду, что если провода, к которым подключен ваш выключатель, белые или алюминиевые, вам всегда следует обращаться к электрику.

  Шаг 4: Флажок Volume

  https://www.youtube.com/watch?v=4_5pj4rBdbMВидео не может быть загружено, поскольку JavaScript отключен: Понимание статьи 314.16 NEC Calculation Part1 (https://www. youtube.com/watch?v=4_5pj4rBdbM)

  Для этого шага обратитесь к статье 314 Национального электротехнического кодекса, чтобы понять, какой объем вам понадобится внутри стального ящика. Наличие слишком большого количества проводов внутри коробки может привести к таким опасностям, как короткое замыкание, возгорание и перегрев. Следовательно, важно придерживаться размера коробок, чтобы вы и другие люди оставались в безопасности.

  Шаг 5: Обратите внимание на сечение провода

  Соответственно выберите сечение вашей проводки. Обычно 20-амперные цепи подключаются проводами 12-го калибра, а 15-амперные цепи подключаются проводами 14-го калибра.

  Шаг 6. Проверка заземления

  В современных диммерах есть либо зеленый винт заземления, либо зеленый провод заземления. Любой из них должен быть подключен к источнику заземления (при наличии источника заземления).

  Если ваша проводка имеет пластиковый корпус, у вас будут медные провода, требующие подключения к диммеру. В некоторых случаях для этой цели присутствуют металлические трубопроводы.

  Проверьте заземление с помощью тестера напряжения неона. Если есть заземление, вставьте короткий заземляющий провод в металлическую коробку или используйте заземляющий зажим. Теперь подключите его к диммеру.

  Убедитесь, что в корпусах нет заземления, используйте пластиковую накладку и убедитесь, что нет открытых металлических частей. Теперь проверьте еще раз и снова включите питание. Ваша коробка заземлена, если тестер загорается при втыкании проводов тестера напряжения между винтовыми клеммами и коробкой.

  Шаг 7. Выключите питание

  После проверки заземления ОТКЛЮЧИТЕ ПИТАНИЕ.

  Шаг 8: Добавьте новый диммер

  На этом шаге с помощью отвертки вам нужно будет прижать 6 дюймов медного провода вместе с зажимом заземления к коробке.

  Чтобы дать зажиму небольшой зазор, вам придется вырезать кусок гипсокартона. Согните проволоку обратно на зажим с помощью острогубцев. Чтобы убедиться, что переключатель диммера не мешает работе, плотно зажмите его.

  С помощью кусачек отрежьте концы провода. Снимите примерно 3/8 дюйма изоляции с концов, чтобы вы могли приступить к подключению проводов.

  Шаг 9: Подключение проводов

  Подключение правильного диммера является одним из наиболее важных этапов всего процесса. Если у вашего диммера есть скрученные провода, вам нужно будет удерживать зажим для проводов таким образом, чтобы скрученный провод выступал над сплошным проводом примерно на 1/8 дюйма.

  Сопоставьте размеры и количество проводов с разъемами. Повернув разъем по часовой стрелке, плотно закрепите провода. Если ваш диммер имеет винтовые клеммы, вам нужно будет снять 3/4 дюйма изоляции с каждого провода, сформировав петлю с помощью острогубцев.

  После того, как вы наденете эту петлю на клеммы, закройте ее плоскогубцами. Как только вы закончите, затяните винты.

  Шаг 10: Установите на место крышку.

  Последним шагом будет аккуратно сложить провода и положить их обратно в коробку. После этого прикрутите диммер к коробке и установите накладку. Снова включите питание и протестируйте только что установленный диммер!

  Теперь вы сможете легко регулировать яркость освещения в вашем доме и уменьшать потребление электроэнергии. В результате это сократит ваши счета за электроэнергию в долгосрочной перспективе.

  Какой диммер лучше купить?

  Теперь, когда вы знаете, как заменить выключатель света на диммер, вы, вероятно, задаетесь вопросом, какой тип диммера выбрать.

  Выбор и покупка диммера может быть сложной задачей, поскольку на рынке доступно множество диммеров. Несколько компаний предлагают диммерные выключатели в разных ценовых диапазонах, а также разного качества.

  Как и в случае с любым электрическим компонентом, крайне важно приобрести диммер хорошего качества, чтобы избежать опасных ситуаций в будущем.

  Вот  5 высококлассных диммеров , которые станут отличным вариантом для вашего дома!

  1. Диммерный выключатель с дистанционным управлением Insteon

  Это, пожалуй, один из наших фаворитов, потому что это современный уникальный диммерный выключатель. Этот диммерный переключатель Insteon позволяет вам получить доступ к освещению вашего дома через телефон, что позволяет очень легко приглушить свет, когда это необходимо.

  У переключателя есть специальное приложение, которое позволяет вам получить доступ к элементам управления диммером со своего смартфона и других интеллектуальных устройств, таких как Amazon Alexa или Google Home, через Insteon Hub. Вы можете легко управлять несколькими источниками света одновременно и уменьшать уровни яркости источников света или полностью выключать их, даже если вы находитесь на другом этаже.

  Существенным преимуществом этого конкретного диммера является то, что он не требует C-провода, которого нет во многих домах с более традиционной системой электропроводки. Установка этого диммерного выключателя относительно проста, так как вам не нужно будет менять проводку, чтобы заменить обычные выключатели света. Этот диммер обеспечивает отличное соотношение цены и качества и позволяет настроить домашнее освещение по вашему желанию.

  2. Интеллектуальный диммерный переключатель Wemo Wi-Fi

  В последние годы популярность Wi-Fi диммерных переключателей возросла, и это справедливо, эти переключатели позволяют очень легко управлять освещением в наших домах без особых проблем при все. Этот диммер считается одним из самых универсальных выключателей, доступных на рынке.

  Возможность доступа к нему через приложение Wemo делает его отличным вариантом для тех, кто ищет интеллектуальный диммер.

  Доступ к переключателю также можно получить с помощью Amazon Alexa или Google Home, если вы хотите использовать голосовые команды для управления освещением в вашем доме. Мощность этого диммера составляет 150 Вт для диммируемых светодиодов или компактных люминесцентных ламп, а его мощность составляет 400 Вт для диммируемых ламп накаливания.

  Уникальная функция, предлагаемая этим диммерным выключателем, — «расписание режима отсутствия». Этот режим, по сути, позволяет вам создать впечатление, что ваш дом занят, даже когда вас нет, чтобы повысить безопасность вашего дома.

  Эта функция наверняка пригодится, если вы часто путешествуете и хотите, чтобы ваш дом оставался в безопасности от краж. Если вы хотите, чтобы интеллектуальный диммер заменил обычные выключатели света, это, без сомнения, отличный вариант.

  3. Двойной диммер и переключатель Lutron Maestro

  Если вы ищете диммер и переключатель двойного назначения, то этот вариант для вас. Этот классический двойной диммер может дать вам все преимущества диммера, а также служить обычным выключателем для вашего освещения.

  Он также имеет светодиоды, которые могут помочь при поиске выключателей в темноте. Наряду с этим, светодиоды также могут предоставить вам физические подсказки об установленных уровнях яркости вашего освещения одним взглядом.

  Если в ваших цепях нет нейтрального провода, этот диммер вам подходит. Поскольку для него не требуется нейтральный провод, установка этого выключателя намного проще, и вы получаете преимущество комбинированного выключателя света и диммера.

  4. Настенный переключатель ползункового диммера GE

  Ползунковый диммер GE — это классический и доступный, но эффективный диммер.

  Качество этого диммера по предлагаемой цене является непревзойденным. Это стандартный кулисный переключатель со скользящим диммером, который делает его чрезвычайно простым в использовании и дает вам простой и надежный способ приглушить свет без особых проблем.

  Он может управлять диммируемыми светодиодными лампами мощностью до 150 Вт и диммируемыми лампами накаливания мощностью до 600 Вт.

  5. Диммерный переключатель Kasa Smart HS220

  Интеллектуальный диммер Kasa предлагается компанией TP-Link и является отличным доступным интеллектуальным диммером. Лучшая особенность этого диммера заключается в том, что вы можете легко управлять освещением своего дома с помощью Amazon Alexa, Google Assistant или даже устройств Microsoft Cortana. Вы можете контролировать уровень яркости освещения в вашем доме с помощью умных гаджетов, которые у вас уже есть.

  Этот диммер имеет уникальную функцию выключения света с медленным исчезновением при двойном щелчке переключателя, что может быть очень удобно, поскольку облегчает переход глаз к выключению света. Это уникальная функция, которая впечатляет многих, а предлагаемая цена делает этот диммер отличным вариантом для добавления в ваш дом.

  Как заменить выключатель света на диммер? Now You Know

  Диммерные выключатели помогают управлять освещением в наших домах, создавая желаемую атмосферу, когда вы хотите расслабиться, устроить вечеринку или вам нужно учиться или работать.

  Энергосберегающие и сокращающие количество отходов свойства диммерных выключателей позволяют использовать электроэнергию более рациональным образом и в долгосрочной перспективе сократить счета за электроэнергию.

  Замена обычных выключателей света на современные диммерные выключатели может быть сложной задачей, но ее можно легко сделать, если следовать надлежащим инструкциям.
