Подключение двигателя с конденсатором. Подключение однофазного электродвигателя с конденсатором: особенности, схемы и рекомендации

Как правильно подключить однофазный электродвигатель с конденсатором. Какие существуют схемы подключения. Как выбрать подходящий конденсатор для двигателя. Как определить обмотки двигателя. На что обратить внимание при подключении.

Особенности однофазных электродвигателей с конденсатором

Однофазные асинхронные электродвигатели с конденсатором широко применяются в бытовой технике и промышленном оборудовании небольшой мощности. Их основные особенности:

• Питание от однофазной сети 220В
• Наличие рабочей и пусковой обмоток
• Использование конденсатора для создания вращающегося магнитного поля
• Возможность реверса путем переключения обмоток
• Компактность и простота конструкции

Конденсатор в таких двигателях выполняет важную функцию — создает фазовый сдвиг между токами в рабочей и пусковой обмотках, что позволяет сформировать вращающееся магнитное поле и запустить ротор.

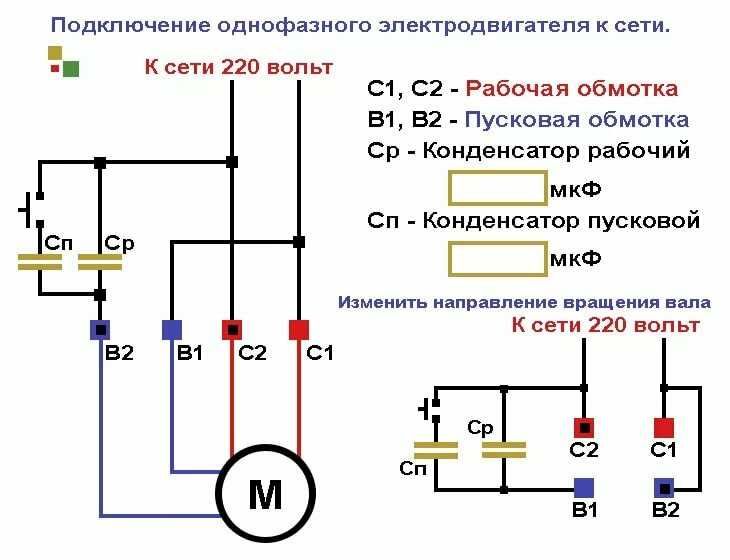

Основные схемы подключения однофазного двигателя с конденсатором

Существует несколько базовых схем подключения однофазных электродвигателей с конденсатором:

1. Схема с пусковым конденсатором

В этой схеме конденсатор включается последовательно с пусковой обмоткой только на время запуска двигателя. После выхода на рабочие обороты пусковая обмотка отключается центробежным выключателем.

2. Схема с рабочим конденсатором

Здесь конденсатор постоянно подключен к вспомогательной обмотке и участвует как в запуске, так и в работе двигателя. Это повышает КПД и коэффициент мощности.

3. Схема с пусковым и рабочим конденсаторами

Комбинированная схема, где пусковой конденсатор большой емкости обеспечивает высокий пусковой момент, а рабочий конденсатор меньшей емкости улучшает характеристики в номинальном режиме.

Как правильно подобрать конденсатор для двигателя

Выбор подходящего конденсатора очень важен для нормальной работы однофазного электродвигателя. При подборе нужно учитывать следующие факторы:

• Мощность двигателя — чем она выше, тем большая емкость конденсатора требуется
• Тип конденсатора — пусковой или рабочий
• Рабочее напряжение — должно быть не ниже напряжения сети
• Температурный режим работы

Ориентировочно емкость пускового конденсатора можно рассчитать по формуле:

C (мкФ) = 68 * P (кВт), где P — мощность двигателя

Для рабочего конденсатора емкость обычно в 3-4 раза меньше. Точный подбор рекомендуется делать по паспортным данным двигателя.

Определение выводов обмоток однофазного двигателя

Для правильного подключения важно уметь определять выводы рабочей и пусковой обмоток двигателя. Это можно сделать следующими способами:

1. По маркировке на корпусе — обычно обозначаются буквами U1-U2 (рабочая) и W1-W2 (пусковая)
2. По сопротивлению — у рабочей обмотки оно меньше
3. По толщине провода — рабочая обмотка выполнена более толстым проводом

Если маркировка отсутствует, можно прозвонить обмотки мультиметром и определить их по сопротивлению.

Порядок подключения однофазного двигателя с конденсатором

Процесс подключения однофазного электродвигателя с конденсатором включает следующие основные этапы:

1. Определение выводов обмоток двигателя
2. Подбор подходящего конденсатора
3. Подключение рабочей обмотки к сети 220В
4. Подключение пусковой обмотки через конденсатор
5. Подключение заземления (если предусмотрено конструкцией)
6. Проверка правильности соединений
7. Пробный пуск и проверка работы двигателя

При подключении важно соблюдать правила электробезопасности и использовать провода соответствующего сечения.

Возможные проблемы при подключении и их решение

При подключении однофазных двигателей с конденсатором могут возникать различные проблемы:

• Двигатель не запускается — проверьте правильность подключения и исправность конденсатора
• Двигатель гудит, но не вращается — вероятно, неправильно подключены обмотки
• Сильный нагрев — возможно, емкость конденсатора слишком велика
• Малая мощность — попробуйте увеличить емкость конденсатора

В большинстве случаев проблемы решаются проверкой правильности подключения и подбором подходящего конденсатора.

Рекомендации по эксплуатации однофазных двигателей с конденсатором

Для длительной и надежной работы однофазных электродвигателей с конденсаторным пуском следует соблюдать некоторые правила:

• Не допускать длительной работы с перегрузкой
• Обеспечивать хорошую вентиляцию двигателя
• Периодически проверять состояние конденсатора
• Следить за надежностью электрических соединений
• При необходимости производить замену смазки подшипников

При правильной эксплуатации однофазные двигатели с конденсатором способны служить длительное время без ремонта.

Преимущества и недостатки однофазных двигателей с конденсатором

Однофазные асинхронные двигатели с конденсаторным пуском имеют ряд достоинств и недостатков по сравнению с другими типами электродвигателей.

Преимущества:

• Простота конструкции и надежность
• Возможность работы от однофазной сети
• Хорошие пусковые характеристики
• Возможность регулирования скорости
• Низкая стоимость

Недостатки:

• Меньший КПД по сравнению с трехфазными двигателями
• Ограниченный диапазон мощностей
• Необходимость периодической замены конденсаторов
• Чувствительность к колебаниям напряжения сети

Несмотря на недостатки, простота и доступность делают однофазные двигатели с конденсатором очень популярными в бытовой технике и маломощном промышленном оборудовании.
