Как правильно собрать и подключить электрический щиток в квартире или доме. Какие компоненты нужны для сборки щитка. Как выбрать автоматы и УЗО. Пошаговая схема подключения проводов в щитке. Какие инструменты понадобятся для монтажа.
Что такое электрический щиток и для чего он нужен
Электрический щиток — это распределительное устройство, которое устанавливается в квартире или частном доме для распределения электроэнергии по группам потребителей и защиты электросети. Основные функции электрощитка:
- Распределение электроэнергии по отдельным группам потребителей (освещение, розетки, мощные электроприборы и т.д.)
- Защита от коротких замыканий и перегрузок с помощью автоматических выключателей
- Защита от поражения электрическим током с помощью УЗО (устройств защитного отключения)
- Учет потребляемой электроэнергии (если в щитке установлен электросчетчик)
- Возможность отключения отдельных групп потребителей или всей электросети
Правильно собранный и подключенный электрощиток обеспечивает безопасную и надежную работу всей электропроводки в помещении. Поэтому к его монтажу нужно подходить ответственно, соблюдая все требования ПУЭ.
Основные компоненты электрического щитка
Для сборки современного электрощитка потребуются следующие основные компоненты:
- Корпус щитка (металлический или пластиковый)
- DIN-рейки для крепления модульного оборудования
- Вводной автоматический выключатель
- Групповые автоматические выключатели
- УЗО (устройства защитного отключения)
- Шины N и PE
- Клеммные колодки
- Гребенчатые шинки для соединения автоматов
Количество и номиналы автоматов и УЗО подбираются исходя из схемы электропроводки и мощности потребителей. Рассмотрим подробнее, как выбрать основные компоненты.
Как выбрать автоматические выключатели для щитка
При выборе автоматических выключателей для электрощитка нужно учитывать следующие параметры:- Номинальный ток. Должен соответствовать максимальному току нагрузки в группе.
- Количество полюсов. Для однофазных цепей — однополюсные, для трехфазных — трехполюсные.
- Тип характеристики срабатывания. Для бытовых цепей обычно выбирают тип C.
- Отключающая способность. Для бытовых щитков достаточно 4,5 кА.
Типовые номиналы автоматов для бытовых цепей:
- Освещение — 10-16А
- Розеточные группы — 16-25А
- Электроплита — 32-40А
- Кондиционер — 20-25А
Вводной автомат выбирается на ток 40-63А в зависимости от выделенной мощности. Важно не превышать суммарный ток всех групповых автоматов.
Выбор и установка УЗО
УЗО (устройство защитного отключения) устанавливается для защиты от поражения электрическим током при прикосновении к токоведущим частям. Основные параметры при выборе УЗО:
- Номинальный ток. Должен быть не меньше тока автомата в этой группе.
- Ток утечки. Для жилых помещений — 30 мА.
- Количество полюсов. Двухполюсные для однофазных и четырехполюсные для трехфазных цепей.
УЗО устанавливается после вводного автомата на все группы розеток. На освещение УЗО обычно не ставят. Также используются дифференциальные автоматы, совмещающие функции автомата и УЗО.
Пошаговая инструкция по сборке электрического щитка
Рассмотрим основные этапы сборки типового электрощитка для квартиры:
- Закрепить корпус щитка на стене в удобном месте.
- Установить DIN-рейки внутри корпуса.
- Смонтировать на рейки вводной автомат, групповые автоматы и УЗО согласно схеме.
- Установить шины N и PE.
- Соединить силовые входы автоматов гребенчатыми шинками.
- Подключить выходы автоматов к клеммным колодкам.
- Выполнить маркировку проводов и автоматов.
- Подключить вводной кабель к вводному автомату.
- Подключить отходящие группы к клеммным колодкам.
- Проверить надежность всех соединений.
Все работы по сборке электрощитка должны выполняться при отключенном напряжении. После сборки нужно провести проверку и испытания согласно ПУЭ.

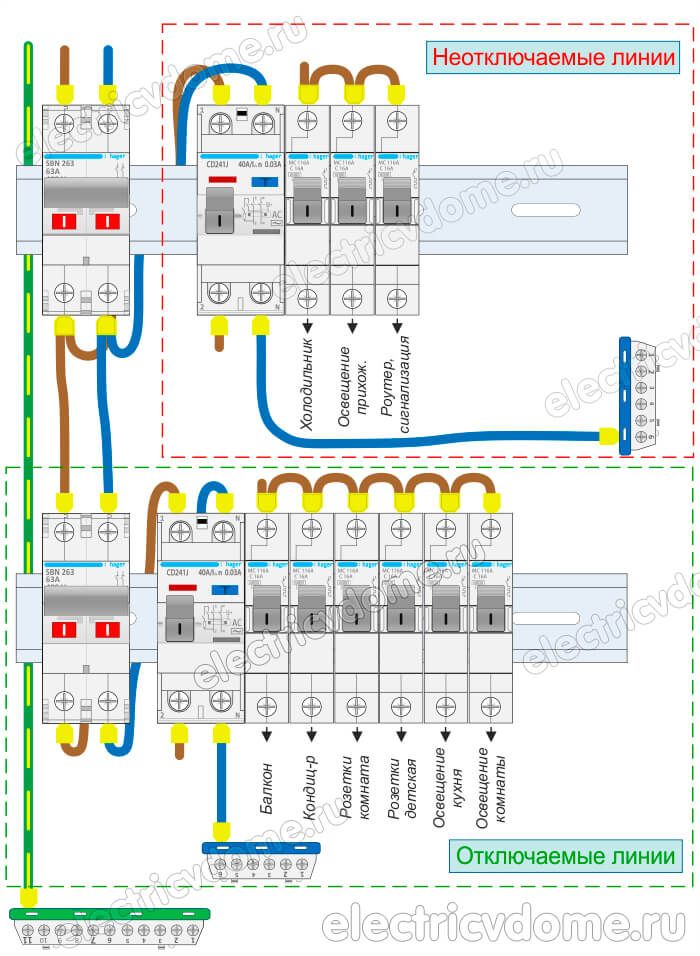

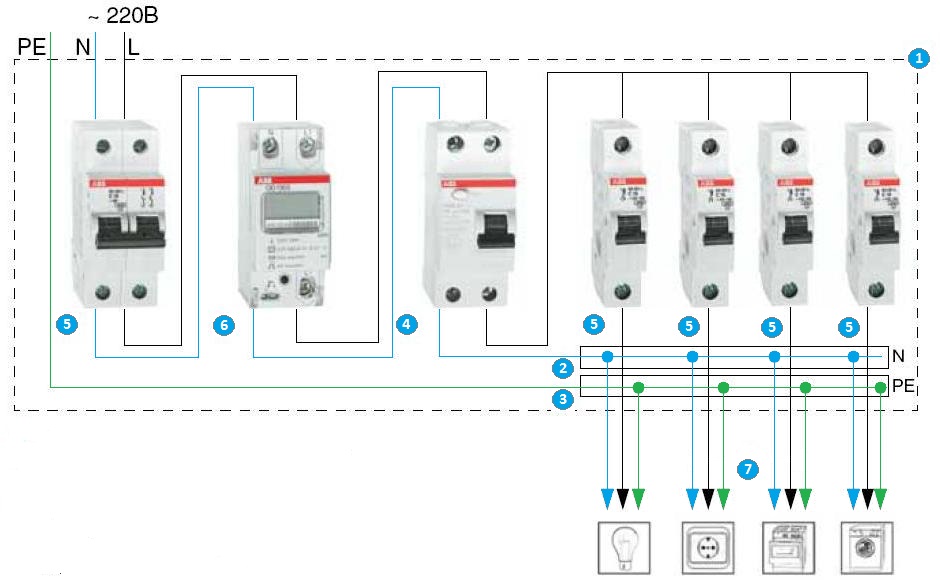

Схема подключения проводов в электрощитке
Правильное подключение проводов в электрощитке критически важно для безопасной работы всей электропроводки. Типовая схема подключения выглядит так:
- Вводной кабель подключается к вводному автомату.
- От вводного автомата фаза и ноль разводятся на групповые автоматы и УЗО.
- Выходы групповых автоматов подключаются к клеммным колодкам.
- Нулевые провода групп подключаются к шине N.
- Заземляющие провода подключаются к шине PE.
Важно соблюдать цветовую маркировку проводов: коричневый или черный — фаза, синий — ноль, желто-зеленый — заземление. Все соединения должны выполняться в клеммах, скрутки недопустимы.
Необходимые инструменты для монтажа электрощитка
Для качественного монтажа электрического щитка потребуются следующие инструменты:
- Отвертки (плоские и крестовые разных размеров)
- Пассатижи и бокорезы
- Инструмент для снятия изоляции
- Мультиметр
- Индикаторная отвертка
- Маркеры для маркировки проводов
- Монтажный нож
- Уровень
Также пригодятся изоляционная лента, кабельные стяжки, наконечники для проводов. Все работы должны выполняться в диэлектрических перчатках.
Меры безопасности при сборке электрощитка
Сборка и подключение электрического щитка связаны с риском поражения электрическим током. Необходимо соблюдать следующие меры безопасности:
- Отключить напряжение на вводе перед началом работ
- Проверить отсутствие напряжения индикатором
- Использовать инструмент с изолированными рукоятками
- Работать в диэлектрических перчатках
- Не касаться оголенных проводников и клемм
- Проверять надежность всех соединений
- Не оставлять щиток без крышки
При отсутствии достаточных навыков лучше доверить сборку электрощитка профессиональному электрику. Это обеспечит безопасность и надежность электроснабжения вашего дома.
Монтаж распределительного щита
Подробная пошаговая инструкция в которой описана установка и сборка встраиваемого распределительного щита (модель ABB Striebel & John серия UK) в квартире. В процессе монтажа щитка, показаны принципы и методы подключения автоматических выключателей и дифференциальных автоматических выключателей компании ABB.
Предварительно, в квартире выполнена электропроводка и все кабели, разделенные на группы, подведены к месту будущей установки. Так же к нему подведены вводные кабели, идущие от счетчика электроэнергии расположенного на лестничной клетке. В щитке предполагается установить два автомата разного номинала один на группу освещения, второй на группу питания кондиционеров, а так же три дифференциальных автомата на группы розеток соответственно ванной комнаты, жилой и кухни.
Установка щитка в квартире состоит из трех основных этапов:
1. Установка и крепления основания распределительного щита.
2. Разводка и подключение устройств защиты в нем.
3. Окончательная сборка щитка
Начинаем установку:
Так как электро щит у нас встраиваемый, необходимо подготовить нишу под него в стене. Для этого размечаем место будущей установки. Отмечу, что у выбранной нами модели, упаковка, уже содержит трафарет с необходимыми размерами, что очень удобно.
}
Высота установки распределительного щита в квартире выбирается так, чтоб в дальнейшем он был удобен в эксплуатации. В данном случае на уровне плеча, а если в щитке установлен счетчик электроэнергии, лучше сделать его на уровне глаз, для удобства снятия показаний.
По трафарету отмечаем место будущей установки, предварительно выравниваем его согласно уровню. Затем с помощью перфоратора с лопаткой проделываем нишу необходимого размера в стене.
Когда все готово, тщательно очищаем и обезпыливаем получившуюся нишу, а затем, чтоб крепление щита было максимально надежным, грунтуем.
Проводим все необходимые провода внутрь электрического щитка и вмазываем его. Для этого проделываем в нужных местах отверстия в верхней и нижней стенках и прокладываем в них кабели. После чего наносим в нишу клеевую смесь на гипсовой основе и вставляем туда корпус щита, при этом выравнивая его как относительно плоскости стены, так и по уровню. Для надежной фиксации, можно прикрепить его к основанию ниши, в нашем случае саморезами, через специальные места в задней стенке.
Даем затвердеть гипсовой смеси, оставляем щиток в покое, переходим ко второму этапу — занимаемся соединением устройств защиты. Для этого на дин-рейку одеваем в нужной последовательности устройства защиты. В нашем случае, сперва идут автоматы, первый из которых на группу освещения, а за ними устанавливаем дифференциальные автоматы.
Чтоб установить, любое модульное устройство, будь то автомат, УЗО и т.п. на дин-рейку, необходимо его сперва навешать, а затем надавить на нижнюю часть, как показано на изображениях ниже, тогда оно надежно зафиксируется.
Делаем разводку. Схема подключения автоматических выключателей самая простая, в верхнюю клемму заводит фазу, а в нижнюю помещаем фазный провод нужной группы. В дифференциальные автоматы кроме фазы заводится и ноль, через соответствующие клеммы сверху (с маркировкой “N”), а снизу так же помещаются ноль и фаза необходимой группы. Дифференциальный автомат защищает, как и обычный от перегрузок, а так же от утечки тока. По сути это автоматический выключатель и устройство защитного отключения (УЗО) в одном корпусе.
Сперва соединяем между собой все вводы фаз у автоматов, для этого воспользуемся специальной шиной. В том месте, где установка шины не возможна, заменим ее простой перемычкой из провода большого сечения, в данном случае 6 мм.кв.
Так же соединяем и вводы нолей между собой у дифференциальных автоматических выключателей, если у вас нет под рукой соединительной шины, можно выполнить соединение перемычками из провода, как показано ниже.
Далее снимаем оболочку с проводов входящих в распределительный щиток.
Берем клеммную колодку, идущую в комплекте, и устанавливаем в щитке. Колодка разделена на две части, левая часть для проводов защитного заземления (PE), а правая для нейтральных, нулевых рабочих проводов.
Подключаем все провода, всех групп, защитного заземления (желтые с зеленой полосой) к колодке, в т.ч. вводной провод (желтый с зеленой полосой).
Устанавливаем собранную нами ранее Din-рейку, с модульными защитными механизмами на ней, в свое посадочное место и затягиваем крепежные болты.
Затем подключаем к левой части клеммной колодки провода рабочего нуля (синий) тех групп, которые подключаются без дифференциального автомата, а так же вводной ноль. А так же соединяем эту часть колодки с соответствующими клеммами дифференциальных автоматов, в которую должен входить рабочий ноль. Так, как мы заранее их соединили между собой перемычками, достаточно подключить к любой одной клемме.
Соединяем выходы дифференциальных автоматических выключателей с проводами соответствующих розеточных групп, белый, фазный, провод в клемму с маркировкой «2/1», а синий, нейтральный, в клемму с маркировкой «N».
После того, как все подключено, устанавливаем лицевую панель электро щитка и закрываем замки (отмеченные на изображении ниже) с помощью прямой отвертки.
Закрепляем рамку с дверцей, с помощью двух болтов, снизу и сверху, к основанию.
На этом установка и разводка щитка завершена, осталось произвести маркировку всех автоматов, для этого в комплекте поставки электрического щита имеется набор наклеек, на которых можно отметить какие именно группы относятся к каждому модульному устройству.
Как подключить автомат в щитке правильно
В сотнях тысяч квартир, домов до сих пор пользуются единственным и еще советским электротехническим устройством для работы внутренней сети на 220 вольт и 50 герц – счетчиком расхода энергии.
Повсеместно немало происходит в них пожаров, которые квалифицируются инспекторами МЧС как «короткое замыкание».
Краткое содержимое статьи:
Почему же «замыкает»
Рассмотрим, что же есть из элементов защиты на щитке. Часто на нем стоят лишь два архаичных предохранителя, почему-то называемые «пробками». Они раз за разом перегорают при повышении нагрузки на сеть и требуют замены вставок в них. Специалисты-энергетики говорят, что древняя домашняя сеть была рассчитана на мощность до трех-пяти киловатт в «хрущевке». Да и ее нечем было превышать.
Сегодня на каждого гражданина РФ рассчитано до 15 киловатт, но это не значит, что на семью из трех человек электропроводка должна выдержать 45 кВт. Возможно, в новостройках и есть такие мощные сети.
А ведь только электроутюг набирает до двух киловатт, почти столько же — бойлер для нагрева воды, если отсутствует такая централизованная услуга. А еще есть электроплита, холодильник, стиральная машина, на даче, в загородном дома — скважина с электрозакачкой воды.
Чем же защитить жилье и себя от раскаления электропроводки и ее возгорания? По очереди включать их, что ли? Ниже ответы на них и инструкция, как соединить автоматы в щитке.
Автоматика должна быть на страже
Экстренные выключатели, или пакетники, это самые первые защитники электросети от перегрева. Они выполняют три функции: в последнем случае они отключают всех нагрузочных потребителей, также срабатывают при критичном падении напряжения и коротком замыкании.
Их ставят в электрический щиток, поскольку возле счетчика им мало места. При этом учитывайте, как правильно соединить автоматы между собой.
Щитки покупаются, они имеют различные размеры. Поэтому, дочитав нашу статью, вы сами сможете высчитать, на какое количество защитных устройств приобретать ящик, узнаете, какой автомат от чего срабатывает, как их подключать. А также узнаете, что бывают такие способы размыкания (расцепители) сети при защите: тепловые, магнитные и полупроволниковые.
Немаловажно, каким будет соединение автоматов перемычками, они станут возможными, но обязательно посоветуйтесь с электриком.
Как выбирать?
Желательно, чтобы купленные автоматы соответствовали таким параметрам:
- току сети квартиры, дома – постоянный, переменный или комби;
- способу работы. Управляться в ручном режиме или моторным приводом;
- методу сбора в единый комплекс – вставными, выдвижными или постоянными;
- типу расцепителя – читайте выше;
- классности автовыключателей;
- величине тока — максимум до 6,3 килоампер.
Приобретать автоматы надо с определением тока расцепления при коротком замыкании сети и тока перегрузки. Перегруз, если автомат хотя бы раз срабатывал, проанализируйте на количестве включенных приборов и других нагрузок. При превышении мощности нагреваются контакты и кабели
Поэтому встраивайте в щиток такой пакетник, чтобы ток отключения находился на уровне не ниже расчетной или превышал его.
Расчет тока сделать несложно: суммируйте все мощности (из инструкций), которые необходимы вам для комфортной жизни, и разделите на напряжение однофазной сети, то есть, 220 вольт. Но не забывайте при этом, каким проводом лучше соединить автоматы и каким наилучшим способом.
Современные способы защиты сложные и высокоэффективные. Они возможны на расстоянии, с предварительным сигналом об опасности и другими дополнительными функциями. Чем их больше, тем дороже такие автоматы.
В народе их называют пакетниками или модулями – от равной везде ширины в 1 модуль. Об автоматах известно все, о дифференциальной защите несколько меньше.
Это микс автоматики и защиты по типу УЗО. Она защищает человека от касания к работающему аппарату, в котором произошла малая утечка тока на корпус, то есть, на «минус», а на нем нет заземления. Такие автоматы-пакетники работают за счет диффтока.
Подключение надежной автоматики
В квартирах, то есть, там, где электрическая разводка выполнена по однофазной схеме, устанавливайте одно-или двухполюсные расцепители сети.
Посоветуйтесь с электриком, какие лучше, ведь они бывают на разное количество проводов в доме, квартире
Хотя бы поверхностно ознакомьтесь с внутренностями пакетников. Главные узлы в них — блочок управления автоматикой и камера, в которой тушится электродуга. Она появляется на паре полюсов. При их расцеплении и возникает дуга с высокой температурой, нечто вроде мини-сварки.
Автомат можно вручную отключать, если есть срочная работа на внутренней сети. Или контакты в нем подгорели и нужно их перекоммутировать на свободное место. В автоматах-пакетниках бывает четное количество пар контактов – от одной до четырех.
Если свободные контакты отсутствуют, приобретайте новый автомат-пакетник. Желательно иметь его дома в запасе, стоят они недорого, но ночью в магазин не побежите. Покупайте с индикаторами работы: красное/зеленое свечение.
Что сделать в первую очередь
Вы купили определенное количество проводов на сети нового дома, выполнили разводку, концы её подведены к еще не вмонтированному в стену щитку управления, рядом лежат автоматы.
Запомните: лучше установить один автомат-пакетник или УЗО на входе в электросчетчик. Защита лишней не бывает. Далее составьте план подключения проводов к расставленным пакетникам.
Желательно разгрузить сеть, разделив ее на зоны – с большими нагрузками и нормальными: кухня, зала-спальня, коридор-туалет, веранда-подвал. С пакетникамие запутаетесь, в инструкциях к ним расписаны токи, нагрузки, сечения проводки. Способы контактов с клеммами и так далее.
Фото подключения автомата в щитке
youtube.com/embed/owoEPEDrvSs?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»> Вам понравилась статья? Поделитесь 😉
Подключение электрических панелей
Клеммные колодки, разъемы/наборы кабелей и интерфейсные модули соединяют электрические панели и панели управления с внешним миром.
Разработчики электрических панелей и панелей управления уделяют большое внимание выбору, расположению и защите внутренних компонентов. В конце концов, размещение силового оборудования и оборудования автоматизации в полевых условиях, рядом с нагрузками и устройствами, которые они обслуживают, является основной целью.
Однако также важно правильно выбрать, спроектировать и установить компоненты для соответствующих электрических соединений.
Несмотря на то, что беспроводная связь становится все более популярной для определенных типов связи, часто все еще необходимо подключать электрические провода с помощью клеммных колодок или других разъемов.
Независимо от того, используются ли они в коммерческих или промышленных целях, эти панели и соответствующие соединения могут работать в суровых условиях, с экстремальными температурами, жидкостями, химическими веществами, вибрацией и т. д. Чтобы обеспечить надежную работу электрических интерфейсов между панелями и полевой проводкой в течение длительного времени, проектировщики панелей должны учитывать наилучшие варианты подключения. Клеммные колодки, соединители/кабели и интерфейсные модули — это основы, заслуживающие внимания.
Классическое подключение: клеммные колодки
Рис. 1. Вставные клеммные колодки доступны во многих конфигурациях с различными технологиями подключения, которые сокращают трудозатраты на электромонтаж по сравнению с традиционными винтовыми клеммами.
Клеммные колодкиуже давно являются стандартным способом подключения полевых проводов — как отдельных проводников, так и многожильных кабелей — к панели. Но это не значит, что в этом стиле окончания не было инноваций. Основные технологии подключения клеммных колодок (показаны на рис. 1):
Винтовой зажим. В этой традиционной технологии используются винты с прижимными пластинами или без них для заделки проводов напрямую или с помощью обжимного наконечника. Клетка для проводки может сжиматься на оголенном проводе или наконечнике, или кольцо или вилочный наконечник могут быть присоединены к проводу и вставлены под винт. Пользователи должны правильно затянуть соединение, чтобы обеспечить надежное прочное соединение. Чтобы предотвратить ослабление проводов с течением времени, некоторые производители разработали конструкцию, которая фиксирует винты на месте и не требует обслуживания. Метод винтовых клемм является универсальным, признанным во всем мире и позволяет работать с самым широким диапазоном размеров проводов.
Пружинный зажим. Эта технология использует усилие пружины на проводнике для обеспечения максимальной надежности контакта даже в условиях высокой вибрации. Инструмент, обычно отвертка, необходим для открывания точек клемм при вставке провода или наконечника, но завершение заделки выполняется быстрее и проще, чем с винтовой клеммой. Этот тип соединения выгоден для использования в средах с высокой вибрацией, таких как железнодорожные и морские приложения.
Вставная конструкция (PID). Клеммы PID также подпружинены и позволяют пользователям напрямую вставлять одножильные или многожильные провода с наконечниками без инструмента. Это самое быстрое и эффективное подключение. Эта технология сокращает трудозатраты на электромонтаж не менее чем на 50 процентов по сравнению с традиционными винтовыми клеммами и обеспечивает надежное соединение, аналогичное технологии с пружинными зажимами. Инструмент необходим для удаления провода.
Проводники большего размера и соединения большей мощности обычно используют винтовые клеммы.
Меньшие размеры проводников для маломощных и сигнальных приложений хорошо работают как с клеммами с пружинной клеткой, так и с ПИД-терминалами. Многие клеммные колодки крепятся на стандартные DIN-рейки для простой и надежной установки, но некоторые клеммы традиционных или больших размеров необходимо монтировать на задней панели.
Пользователи также должны учитывать, какие функциональные механизмы необходимы. Сюда могут входить:
- Проходной, самый распространенный и простой тип клеммной колодки. Он одноуровневый и обеспечивает одно соединение «провод-провод». Некоторые типы имеют несколько соединений для подключения один к двум или два к двум.
- Многоуровневый, похожий на сквозной, но с двумя, тремя или более изолированными уровнями, сложенными вместе для существенной экономии места.
- Заземление, когда клеммы электрически соединены с DIN-рейкой или панелью, на которой установлен терминал. Это обеспечивает заземление без необходимости покупать и устанавливать отдельный заземляющий провод.
- Disconnect, который похож на проходной, но включает рубильник для простого размыкания (отключения) цепи без отсоединения проводов.
- С предохранителем, что похоже на стиль отключения, но в переключателе есть предохранитель для защиты от перегрузки по току нижестоящей цепи. Он также может включать светодиодный индикатор перегоревшего предохранителя для удобства поиска и устранения неисправностей.
- Датчик/исполнительное устройство, похожее на многоуровневый, но также может включать заземление. Это особенно подходит для обычных многожильных кабелей, которые часто используются для соединений с датчиками и исполнительными механизмами.
Гибкие возможности подключения: круглые разъемы
Рис. 2. Круглые разъемы и кабели обеспечивают надежные и гибкие возможности подключения даже в самых сложных промышленных условиях. Соединители
для крепления на корпусе панели и соответствующие шнуры с литыми разъемами стали отраслевым стандартом во многих отраслях для подключения устройств к электрическим панелям и панелям управления (рис.
2). Они надежно передают сигналы, данные и питание, обеспечивая при этом физическую гибкость, необходимую для многих установок. Кроме того, они предлагают простой способ быстрого отключения цепей для обслуживания, что делает работу безопасной и удобной для специалистов по техническому обслуживанию.
Соединители устройств предназначены для установки на внешние кожухи оборудования и панелей через резьбовые или предварительно вырезанные отверстия, сохраняя при этом класс защиты от воздействия окружающей среды. Существуют также версии для монтажа на печатной плате в прямом или прямоугольном исполнении.
Соответствующие наборы шнуров имеют соответствующие фитинги — обычно метрических размеров M8 или M12 — и вставляются в разъем. Затем фитинг с накаткой затягивается, чтобы зафиксировать и герметизировать соединение. Доступны шнуры с прямыми или угловыми концами, мужского или женского пола, по мере необходимости.
Дизайнеры должны убедиться, что материалы экологически безопасны.
Например, литые никелированные фитинги выдерживают высокую влажность, большие перепады температур и вибрацию. Кабели из ПВХ лучше всего подходят для сред, устойчивых к растворителям и смываемым средам, в то время как кабели из полиуретана лучше подходят для сопротивления истиранию, которое часто требуется при высокочастотных движениях, например, для манипуляторов роботов.
Высокая плотность подключения: интерфейсные модули
Интерфейсные модули сочетают в себе клеммные колодки и кабели с разъемами для обеспечения максимально возможной плотности подключения, и они обычно используются для программируемых логических контроллеров и аналогичных приложений сигнализации и модулей ввода-вывода (рис. 3). Один жгут проводов соединяет модуль ввода-вывода и интерфейсный модуль, при этом интерфейсный модуль устанавливается на DIN-рейку. При необходимости жгут проводов может использовать стандартные разъемы IDC, D-Sub или MDR.
Рис. 3. Модули интерфейса (показаны внизу и справа на этом рисунке) — универсальный способ для разработчиков обеспечить компактность и высокую плотность подключения, особенно для сигналов ввода-вывода панели управления.
Этот метод подключения передает от двух до 40 сигналов в виде отдельных точек и обеспечивает компактные клеммы для подключения полевой проводки. Монтажники значительно экономят время на соединениях со стороны панели и избегают ошибок при установке.
Эффективное подключение панели
Независимо от того, какую комбинацию клеммных колодок, круглых разъемов и интерфейсных модулей выбирают разработчики для подключения к панели, необходимо учитывать еще многое другое. Все компоненты должны быть признаны или оценены соответствующими органами в соответствии со стандартами, такими как UL508, UL1059 и IEC 60947. Эти стандарты гарантируют, что материалы и конструкция компонентов подходят для промышленного использования. Кроме того, дизайнеры должны подумать о функциях удобства использования, таких как цветовое кодирование, а также о простых способах маркировки и тегов.
Электрические панели и панели управления необходимы практически для любого применения, использующего электроэнергию или автоматизацию.
Используя современные варианты подключения, проектировщики могут значительно сэкономить место на панели и создать оборудование, которое легко производить, устанавливать и обслуживать. Затраты на оплату труда снижаются, а правильно подобранные соединительные элементы обеспечивают повышенную надежность, функциональность и безопасность на протяжении всего жизненного цикла.
Цифры предоставлены Dinkle International
Этот блог был перепрофилирован из InTech с декабря 2021 года.
Как установить и подключить вспомогательную панель
» Домашняя электропроводка
» Справочник по электропроводке
» Автоматические выключатели и предохранители
» Жилая электропроводка: Руководство по домашней электропроводке
» Нужна помощь с электрикой? Получите быстрый ответ! Спросите электрика
| Дэйв Ронджи Резюме: Соображения по электропроводке подпанели для дома в комплекте с фотографиями.  Тщательное планирование вашей вспомогательной панели с учетом текущей и будущей нагрузки поможет вам понять, как определить размер вашей вспомогательной панели. Эта информация поможет вам при рассмотрении подпанели и ее размера. |
Узнайте, чем делятся другие, на Спросите электрика:
Отличный веб-сайт! Спасибо за вашу помощь. Филипп из Френдсвуда, Техас.
Как правильно установить и подключить вспомогательную панель
Видео по электромонтажу Как установить и подключить вспомогательную панель ПРИМЕЧАНИЕ. Список всех моих полезных видео Будет отображаться в конце этого видео Так что продолжайте смотреть, а я помогу вам подключить правильно! Загляните на мой канал YouTube:
» Спросите электрика «
и подписывайтесь!Составьте список всего, что вы планируете использовать
Устройства на 120 вольт
Освещение
Электрические розетки
Розетки с защитой GFCIОборудование 240 В
Моторные нагрузки:
Гидромассажные ванны [см.
Скважинные насосы
Кондиционеры
Соображения подкомиссии —
Правильная сила тока для всех существующих нагрузок и будущих требований.
Соображения, которые помогут определить требования к цепи вспомогательной панели:Важный фактор: Выясните, имеют ли основная служба или панель, которая будет питать цепь дополнительной панели, достаточную грузоподъемность и место для необходимого автоматического выключателя.
Насколько большой должна быть ваша вспомогательная панель? (Ватт и сила тока)
Это поможет вам рассмотреть цепи, которые будут обслуживаться вспомогательной панелью, включая электрические розетки общего назначения и любое специальное оборудование, которое потребуется.Особые указания:
Для больших нагрузок 220 В, таких как сварочные аппараты, кондиционеры, двигатели, скважинные насосы и т.
Большое расстояние от источника питания приведет к падению напряжения, особенно на расстоянии более 175 футов. Коэффициент падения напряжения 2% и коррекция, скорее всего, потребуют увеличенного размера провода и кабелепровода.Типы проводов и пропускная способность
Кабели и распространенные типы проводовУстройства и распределительные коробки
Выберите правильную коробку для вашего приложения
Требования к цепи дополнительной панели 120/240 В
4-проводная система, состоящая из :
2 изолированных силовых провода (черный и красный)
1-изолированный нейтральный проводник (белый)
1-проводник заземления (голый или зеленый)
страницу гидромассажных ванн]
п., может потребоваться провод и кабелепровод большего размера для обеспечения необходимого тока, необходимого для этого оборудования. Обязательно перечислите все требования к этикетке и спецификации производителя. Не делай этой ошибки!
[нажмите на картинку, чтобы увеличить]
Подробнее о подключении вспомогательной панели
Узнайте больше оподключение дополнительной панели |
.
Вспомогательные панели устанавливаются и используются по нескольким причинам, включая увеличение мощности автоматического выключателя главной электрической панели.
|
| |||||||
Отлично подходит для любого проекта домашней проводки.
|
Я запитал эту дополнительную панель кабелем UF №10. С этой вспомогательной панели я питаю цепи 2–20 ампер проводом №14. Ничего, кроме флуоресцентного освещения, я потребляю около 2,7 ампер тока при измеренном напряжении 125 вольт на этом питании. Однако, когда я включаю свой магазинный пылесос, я вытягиваю около 11 ампер тока, и мое измеренное напряжение в этой цепи падает до 118 вольт. Это заставляет мои люминесцентные лампочки включаться и выключаться. Достаточно ли падения напряжения, чтобы вызвать эту проблему, или я что-то упустил?
Также важно учитывать любые электродвигатели, которые могут использоваться из-за пусковой нагрузки, которая будет влиять на силу тока и напряжение.
Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Снимите изоляцию провода, не надрезая и не повреждая электрический провод! Инструмент для зачистки проводов и кусачки стиль=»очистить: слева»> | ||
Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»>
style=»clear: left»>
|
|
Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.
| Изучение электропроводки Обучающие видеоролики по электромонтажу |
| |
| » Как ПРАВИЛЬНО подключить!« Проводите уверенно! Полностью иллюстрированный Мгновенная загрузка Теперь вы можете Проводите как профессионал! |
Последние отзывы Я думаю, что ваш сайт предлагает самую четкую и лучшую информацию об электротехнике для домовладельцев, которую я когда-либо видел в сети. Похожие записи |
