Что нужно для подключения электрики фаркопа

Для правильного подключения электрической части фаркопа потребуется:

Комплект электропроводки для фаркопа
Блок согласования (при необходимости)
Инструменты: отвертки, пассатижи, тестер
Изоляционная лента
Схема подключения

Перед началом работ рекомендуется ознакомиться с инструкцией по установке фаркопа и схемой электрооборудования автомобиля. Это поможет правильно определить места подключения проводов.

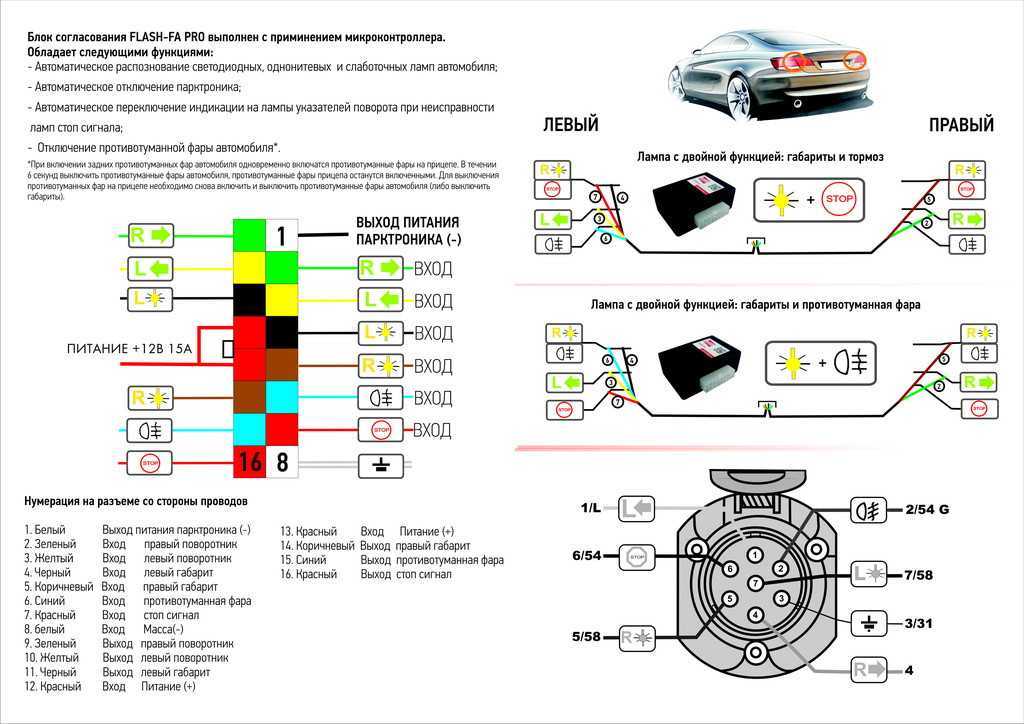

Нужен ли блок согласования для подключения фаркопа

Использование блока согласования при подключении электрики фаркопа зависит от модели автомобиля:

Для большинства современных автомобилей блок согласования обязателен
На старых моделях можно обойтись без него
При наличии CAN-шины использование блока согласования необходимо

Блок согласования позволяет избежать конфликтов в электронике автомобиля при подключении дополнительных потребителей. Он снижает нагрузку на штатную проводку и предотвращает ошибки в работе электроники.

Схема подключения электрики фаркопа

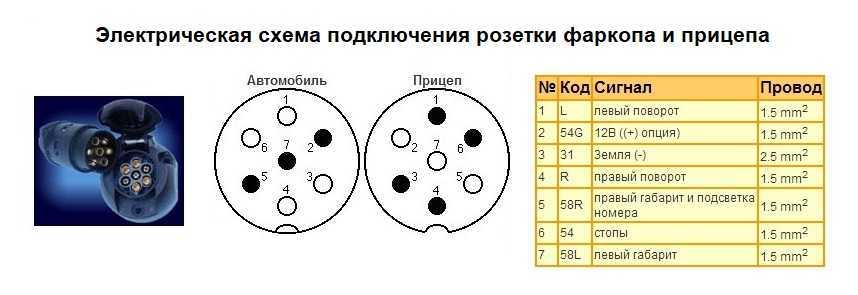

Стандартная схема подключения 7-контактной розетки фаркопа выглядит следующим образом:

1 (L) — левый поворот (желтый)
2 (54G) — задний противотуманный фонарь (голубой)
3 (31) — масса (белый)
4 (R) — правый поворот (зеленый)
5 (58R) — правый габарит (коричневый)
6 (54) — стоп-сигналы (красный)
7 (58L) — левый габарит (черный)

При использовании 13-контактной розетки добавляются провода для питания прицепа и обратной связи.

Пошаговая инструкция по подключению электрики фаркопа

Отключите аккумулятор автомобиля
Снимите обшивку багажника для доступа к проводке задних фонарей

Определите места подключения проводов согласно схеме автомобиля
Подключите провода фаркопа параллельно соответствующим проводам фонарей
При наличии блока согласования — подключите его согласно инструкции
Проложите проводку к месту установки розетки
Подключите провода к контактам розетки
Проверьте правильность подключения тестером
Заизолируйте все соединения
Установите розетку на кронштейн фаркопа
Подключите аккумулятор и проверьте работу электрики

Где подключать провода фаркопа в автомобиле

Места подключения проводов электрики фаркопа зависят от модели автомобиля. Обычно используются следующие точки:

Задние фонари — для подключения габаритов, поворотников и стоп-сигналов
Блок предохранителей — для подключения питания
Кузов автомобиля — для подключения массы

Конкретные места подключения следует уточнять по схеме электрооборудования для данной модели автомобиля. Это позволит избежать ошибок при монтаже.

Как проверить правильность подключения электрики фаркопа

После завершения монтажа необходимо тщательно проверить работу электрики фаркопа:

Подключите прицеп или специальный тестер фаркопов
Включите габариты и проверьте работу габаритных огней прицепа
Включите указатели поворотов и убедитесь, что они работают на прицепе
Нажмите педаль тормоза и проверьте стоп-сигналы
Включите заднюю передачу для проверки фонаря заднего хода
Включите противотуманные фонари

При обнаружении неисправностей необходимо проверить правильность подключения соответствующих проводов. Только после успешной проверки можно приступать к эксплуатации фаркопа.

Типичные ошибки при подключении электрики фаркопа

При самостоятельном подключении электрической части фаркопа нередко допускаются следующие ошибки:

Неправильное определение проводов в автомобиле
Отсутствие блока согласования на современных автомобилях
Некачественная изоляция соединений
Неверное подключение массы
Ошибки в подключении контактов розетки

Чтобы избежать проблем, рекомендуется внимательно изучить схему подключения и при необходимости обратиться к специалистам. Правильный монтаж электрики обеспечит надежную работу фаркопа.

Нужно ли регистрировать фаркоп в ГИБДД

Вопрос о необходимости регистрации фаркопа в ГИБДД волнует многих автовладельцев. Ситуация следующая:

Если фаркоп предусмотрен конструкцией автомобиля — регистрация не требуется
При установке фаркопа как дополнительного оборудования нужна регистрация
Съемные фаркопы регистрировать не нужно

Таким образом, необходимость регистрации зависит от модели автомобиля и типа устанавливаемого фаркопа. В любом случае электрическая часть должна быть подключена правильно и безопасно.

Подключение электрической чисти фаркопа | SUZUKI CLUB RUSSIA

kapa

Продвинутый новичок

16 Март 2012

…
16 Март 2012

Прозванивал с помощью тестера (удобно тем, что можно провод наколоть, да и замкнуть сложнее).
Делал так: зажимал педаль тормоза (палкой об сиденье через толстую тряпку), один конец тестера на массу, а другим легонько накалывал провода до тех пор, пока не находил «запитанный». Далее так же с габаритами и поворотниками (второй поворотник от другой фары). Записывал цвета проводов. Аккуратно зачищал их примерно на 1 см. Туго наматывал на зачищенные провода соответствующие провода от розетки прицепа и хорошо изолировал.
Далее втыкал штепсель в розетку, массу от розетки кидал на массу фаркопа и опять использовал метод товарища Тыка (у меня и от прицепа схемы проводки не было, ровно как и уверенности в том, что провода из фар прицепа по пути к штепселю не «поменяли» цвет: прицеп-то отечественный).
Далее опять зажимал педаль тормоза (а затем по очереди включал левый поворотник, правый, габариты) и определенный ранее провод от стоп-сигнала машины подсоединял к одному из выходов розетки.
Тупо шел и смоторел: горит или не горит. То же самое с поворотниками и габаритами.
Прежде установить розетку на место, соединял штепсель и розетку и проверял, правильно ли подключено.
Главное стараться не замыкать провода при включенных поворотниках, тормозах, габаритах во время проверки.
Некоторым может показаться этот путь как замена свечей через глушитель, безусловно, все это можно сделать более технологично — разъемы, обжимы, схемы и т.п… Поэтому я не агитирую никого «делай как я!». Мне было проще так. Хоть и спалил один (1) предохранитель. Удачи.
Ну не было у меня схемы……..Не ровно д

Редкий Гость
vinniepuh
Guest

24 Апрель 2012

Не нашёл в левой боковине ни какой специальной фишки для подключения . Прозванивал провода пробником с лампочкой , что идут к заднему левому фонарю. потом с правой стороны правый поворот и правый габарит. Для этого снимал в багажнике слева и справа весь пластик, отгибать побоялся, чоб не сломать. Провода выводил вниз через резинки , через которые проходят жгуты со штатной проводкой., и справа и слева.
Не нашёл в левой боковине ни какой специальной фишки для подключения . Прозванивал провода пробником с лампочкой , что идут к заднему левому фонарю. потом с правой стороны правый поворот и правый габарит. Для этого снимал в багажнике слева и справа весь пластик, отгибать побоялся, чоб не сломать. Провода выводил вниз через резинки , через которые проходят жгуты со штатной проводкой., и справа и слева.
Напомним, что в 2021 году появилось обновление популярного кроссовера, которое имеет множество отличий от первого поколения. Но фаркоп для обоих поколений Renault Duster остается одним и тем же. Он абсолютно взаимозаменяем между моделями:
Перед монтажом рекомендуется обязательно приобрести блок согласования. Это комплект электрики фаркопа для Дастера, который обеспечивает питание фонарей прицепа. Блок согласования представляет собой набор реле, которые снижают нагрузку на проводку фонарей и препятствуют возникновению электронных ошибок.
Откройте багажник, вытащите оттуда коврик, полку и жесткое основание пола. Вытащите также и пенопластовые шумоизоляторы. На полу багажника должен остаться лишь металл. ЗАпасное колесо вытаскивать не нужно. Для моделей с передним приводом ослабьте болт крепления запасного колеса под машиной. Сложите задний ряд сидений.
Питание располагается в следующем месте — над стаканом располагается разъем, в жгуте которого есть красный провод для подключения проводки фаркопа — это плюс. Соединяем толстый красный провод блока согласования с ним:
Чтобы вставить болты, необходимо собрать их и просунуть в отверстия до тех пор, пока они не упрутся в заглушки. Эти заглушки нужно выдавить самим болтом с силой. Сделать это непросто, но можно схитрить — проткнуть заглушки отверткой, а затем под машиной спокойно оторвать. Тогда появится доступ к отверстиям и болты можно будет вставить спокойно.
Теперь устанавливаем балку фаркопа в соответствии с инструкцией. В отличие от рестайлингового первого Дастера, на втором подрезать бампер не нужно! Также наживляем болты и гайки, но предварительно, лучше прогнать резьбу внутри балки.
