Подключение камеры заднего вида к магнитоле. Как подключить камеру заднего вида к магнитоле: пошаговая инструкция — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как правильно выбрать и установить камеру заднего вида. Какие инструменты понадобятся для монтажа. Где лучше всего разместить камеру на автомобиле. Как подключить камеру к магнитоле и настроить ее работу. На что обратить внимание при установке.

Содержание

Выбор камеры заднего вида

Перед установкой камеры заднего вида необходимо правильно ее выбрать. На что обратить внимание при покупке:

Угол обзора — оптимально 120-170 градусов
Разрешение — чем выше, тем качественнее картинка
Влагозащищенность корпуса — не менее IP67
Наличие инфракрасной подсветки для ночной съемки
Совместимость с магнитолой вашего автомобиля

Лучше выбирать камеру известных брендов, которые дают гарантию на свою продукцию. Это обеспечит надежную работу устройства в течение длительного времени.

Необходимые инструменты для установки

Для самостоятельного монтажа камеры заднего вида понадобятся следующие инструменты:

Набор отверток
Плоскогубцы
Кусачки
Изолента
Мультиметр
Паяльник и припой
Дрель со сверлами

Также потребуются провода для подключения и герметик для фиксации камеры. Перед началом работ убедитесь, что у вас есть все необходимое под рукой.

Выбор места установки камеры

Где лучше всего разместить камеру заднего вида на автомобиле? Наиболее популярные варианты:

В бампере — камера будет незаметна, но подвержена загрязнению
Над номерным знаком — удобное расположение с хорошим обзором
В ручке багажника — камера защищена, но угол обзора ограничен
На крыше (для микроавтобусов) — широкий угол обзора

Оптимальное место зависит от модели вашего автомобиля. Главное — обеспечить хороший обзор пространства позади машины и защиту камеры от повреждений.

Процесс установки камеры заднего вида

Пошаговая инструкция по монтажу камеры:

Снимите обшивку багажника для доступа к проводке
Просверлите отверстие для камеры в выбранном месте
Установите камеру, закрепив ее герметиком
Проложите кабель от камеры к магнитоле
Подключите питание камеры к фонарю заднего хода
Подсоедините видеокабель к соответствующему входу магнитолы
Закрепите все провода и соединения
Соберите обшивку багажника

При прокладке проводов старайтесь использовать штатные технологические отверстия в кузове. Это упростит монтаж и сделает его более аккуратным.

Подключение камеры к магнитоле

Схема подключения камеры заднего вида к головному устройству:

Красный провод (+) — к фонарю заднего хода
Черный провод (-) — на массу кузова
Желтый провод (видеосигнал) — к входу CAMERA на магнитоле

Если на магнитоле несколько видеовходов, используйте тот, который обозначен как REAR CAM или BACK CAM. Это обеспечит автоматическое включение камеры при движении задним ходом.

Настройка и проверка работы камеры

После установки необходимо настроить камеру и проверить ее работу:

Включите зажигание и магнитолу
Активируйте в настройках магнитолы режим камеры заднего вида
Включите заднюю передачу — на экране должно появиться изображение
Отрегулируйте угол обзора камеры для оптимальной картинки
Проверьте работу парковочных линий (если есть)
Убедитесь, что камера работает в темное время суток

При необходимости откорректируйте настройки яркости и контрастности изображения в меню магнитолы для лучшей видимости.

Возможные проблемы при установке

Какие сложности могут возникнуть при самостоятельном монтаже камеры заднего вида:

Нет изображения на экране — проверьте подключение видеокабеля
Камера не включается — проверьте подключение питания
Нечеткая картинка — отрегулируйте фокус камеры
Перевернутое изображение — измените настройки в меню магнитолы
Помехи на экране — используйте экранированный кабель

Большинство проблем решается правильным подключением проводов и корректными настройками в головном устройстве. При серьезных неполадках лучше обратиться к специалистам.

Преимущества установки камеры заднего вида

Почему стоит установить камеру заднего вида на свой автомобиль:

Повышение безопасности при парковке и движении задним ходом
Снижение риска повреждения автомобиля при маневрах
Удобство при параллельной парковке
Помощь при движении с прицепом
Возможность контролировать «слепые зоны»

Камера заднего вида значительно облегчает управление автомобилем, особенно в стесненных городских условиях. Это полезное дополнение как для начинающих, так и для опытных водителей.

Как подключить камеру заднего вида к магнитоле автомобиля

Для многих автомобилистов существенные проблемы возникают от т. н. «белых пятен» – того пространства позади машины, которое невозможно видеть в зеркала. Это неудобство имеет серьезный психологический характер, поскольку водитель в значительной степени не уверен в себе, не владея всей необходимой для езды информацией. Например, включив задний ход при парковке, он почти не контролирует обстановку на ближайшем пути автомобиля. Такая ограниченность нередко приводит к нежелательным казусам: на заднем ходу можно допустить столкновение авто с каким-то предметом, животным и даже человеком.

Точно также эта ограниченность сковывает водителей, особенно новичков, при скоростном движении на автотрассе, заставляя их в определенной степени нервничать. Именно поэтому началась масштабная установка на автомобилях камер заднего вида, максимально расширяющих диапазон обзора водителями окружающего их пространства. Поэтому каждому автолюбителю следует ознакомиться с нюансами такой установки камер.

Как определить место установки камеры

Если водитель окончательно осознал, что надо устанавливать автомобильную камеру заднего хода, начинается процесс её поиска, установки. Следует отметить, что на современном рынке электроники выбор таких приспособлений огромен, причем подавляющее большинство из них отличается не только высокими профессиональными качествами, надежностью в эксплуатации, но и широким диапазоном цен. Зависимо от того, какую именно модель выберет покупатель, её стоимость может отличаться в разы. Однако специалисты советуют не спешить с финансовым решением вопроса, а начинать с основательного поиска тог места, где камера будет впоследствии установлена. С этого места камера должна:

иметь требуемый обзор, чтобы четко выполнять возложенные на неё функции;
ее целесообразно установить так, чтобы не нарушить общее эстетическое впечатление от автомобиля, свести к минимуму возможность украсть её, поскольку автомобильные воры на такое новшество непременно положат глаз.

По единодушному мнению специалистов и водителей-практиков, уже многие годы работающих с такими камерами, самым лучшим местом для их установки станет ниша выше заднего бампера машины. В этой нише её можно пристроить над государственным, регистрационным номером автомобиля. Это позволит дать ей хороший угол обзора — она будет демонстрировать только одну дорогу позади, а не фрагменты машины. Однако при этом нежелательно сильно «топить» её в нише или монтировать так, чтобы она торчала наружу.

Став практически незаметной, она даст на автомагнитолу хорошую картинку того что делается позади. При этом, правда, ей придется постоянно быть в сфере попадания наружной грязи и пыли, однако это все же один из наиболее часто применяемых вариантов. Если же во главу угла поставить чистоту камеры и установить её внутри, в салоне автомобиля, на заднем его стекле, она и самом деле всегда будет чистенькой и недоступной для воров. Но тогда почти половину экрана всегда будет занимать картинка багажника, заметно уменьшая угол обзора, да и качество картинки в какой-то степени может оказаться недостаточным, туманным. На практике используются оба этих формата, каждый из которых имеет свои однозначные «плюсы» и определенные неудобства, о которых сказано выше.

Автомобильная камера заднего хода

Установка камеры заднего вида

Когда место для камеры заднего вида выбрано, водитель приступает к поиску самого устройства в автомагазинах или иных торговых точках. Надо сразу определить свои приоритеты, что важнее — стоимость приобретения или качество его работы. Дело в том, что можно найти удивительно дешевую вещь, сделанную, скажем в Китае, однако гарантии того, что она вскоре не подведет и сможет добротно работать в течение длительного времени, нет никакой. Нередко такие камеры оказываются обыкновенным ширпотребом, и приобрести их – значит выбросить деньги на ветер.

С другой стороны, вряд ли стоит выбирать камеры «с наворотами» по огромной цене, так как это и для бюджетного кармана накладно, и для работы вряд ли будет оптимально. Например, камера с высоким разрешением или показывающая пространство даже при неудовлетворительном освещении, может оказаться для большинства водителей непозволительной роскошью, коэффициент полезного действия которой окажется близким к минимуму. Может быть, оптимальной окажется приобретенная по вполне доступной цене камера заднего вида, дающая вполне приемлемый результат. Однако все это придется решать самому водителю.

Во время поиска лучше не игнорировать советы опытных практиков, специалистов. Следует запомнить пять ключевых моментов, которые было бы целесообразно учесть при покупке камеры:

Какое разрешение камеры — чем оно выше, тем качественнее картинка.
Какая её чувствительность к освещению. Если автомобиль ночью почти не используется, покупать очень чувствительную камеру нет резона, и наоборот.
Какая схема монтажа камеры, можно ли осуществить его собственными силами.
Какой у камеры угол обзора. Чаще всего, он колеблется от 120 до 180 градусов. Желательно покупать среднее между этими крайними показателями, чтобы обеспечить широкий обзор, однако без панорамы, при которой картинка нередко искажается.
Как подключить приспособление к автомагнитоле в машине. В этом случае покупать монитор нет необходимости.

Когда выбор сделан окончательно, приступают к монтажу камеры. Для этого надо внимательно разобраться с рекомендациями изготовителя, чтобы выполнить их, как полагается, и не повредить внешний или внутренний вид автомобиля – зависимо от того, какое место для камеры определено. Её монтаж зачастую никаких трудностей собой не представляет, поскольку в инструкциях подробно, поэтапно, шаг за шагом определено, что и как надо делать, чтобы капитально укрепить кронштейн камеры, сделав отверстия для болтов, провода.

Подключение к магнитоле

Сложнее придется водителю, если решать, как подключить камеру заднего вида к магнитоле. Нужно рассмотреть это на примере весьма распространенной магнитолы Pioneer. Если водитель неглубоко разбирается в электрике, желательно сразу обратиться за помощью к профессионалам, чтобы не тратить драгоценное время и не сделать недопустимую ошибку. Однако поскольку алгоритм подключения, детально объясненный в инструкции, под силу практически любому автомобилисту, надо действовать в строгом соответствии с её рекомендациями, обратив внимание на следующие важные моменты:

необходимо нарастить два провода, идущие от камеры: один – питающий её от сети, а второй – передающий видеосигнал, поскольку изначальной длины её «родных» проводов, как правило, не хватает. Зачастую, такой удлинитель уже имеется в комплекте камеры;
питание камеры, чаще всего, подключают к задним фонарям. В таком случае, как только включается задний ход, начинает работать и приспособление;
надо хорошо изолировать и спрятать все провода, идущие от камеры через салон или багажник, сделав невозможным их обрыв в процессе движения.

Если возникла идея смонтировать эффективный тандем, а именно камера заднего вида – личный Android, надо в обязательном порядке консультироваться со специалистами, потому что неминуемо возникнут вопросы, как их соединять, как они будут затем контактировать и прочее.

Это надо делать и в случае наличия беспроводной камеры, которая передает сигнал по радиосвязи, очень удобна в практическом отношении и поэтому становится в автомобильном мире всё более популярной. Способствует этому и то, что в машине можно одновременно использовать сразу несколько таких приспособлений.

Проверка и настройка камеры

Завершающим этапом установки камеры заднего вида является её проверка и настройка. В их процессе устраняются всё те нежелательные моменты, которые могут возникнуть при монтаже и подключении. Например, корректируется угол обзора, чтобы сделать его наиболее благоприятным и удобным для максимального контроля за окружающей местностью с места водителя. Желаем удачи!

Как подключить и установить камеру заднего вида к магнитоле автомобиля своими руками

Содержание

Автомобильная видеокамера
Выбор места посадки в автомобиле
- Фотогалерея: наглядные примеры посадочных мест для видеокамеры
Монитор для заднего обзора
- Штатный монитор
- Монитор, совмещённый с зеркалом
- Беспроводная камера
- Автотелевизор
- Магнитола
Как установить и подключить камеру к магнитоле и прочей технике
- Процедура установки видеокамеры
Соединяем камеру с монитором
- Способы подключения
Настройка устройства заднего вида
Подключение двух камер
Видео: инструкция по подключению

Во время движения в потоке машин водителю важно как смотреть вперёд, так и видеть то, что происходит сзади. Когда наше авто оснащено специальной видеокамерой, которая даёт нам оглянуться назад, не поворачивая при этом головы и не упуская из поля зрения дорогу, наша безопасность повышается в несколько раз. Но далеко не в каждом автомобиле, выезжающем из дверей автосалона к новому владельцу, предусмотрен такой сервис. Если в комплектацию авто не входит камера заднего вида, помогающая свести к нулю риски столкновения на дорогах и при парковке, автовладелец может самостоятельно добавить такую функцию к штатной магнитоле, а также установить и подключить её к планшетному компьютеру, автотелевизору, навигатору, смартфону, зеркалу заднего обзора.

Автомобильная видеокамера

Автомобильные видеокамеры делятся на:

Камеры переднего вида. Помогают осуществлять контроль дорожной ситуации в таких местах, где видимость обстановки ограничена, например, при выезде и въезде в ворота, при повороте за угол здания. Наличие такой техники предотвращает повреждения корпуса автомобиля. Когда передний бампер приближается к преграде, ограничивающей обзорность, камера отображает то, что происходит справа и слева по ходу движения автомобиля.
Камеры заднего обзора. Иногда имеют внешнюю стилизацию корпуса, которая подходит под конкретную марку автомобиля, но могут быть и универсальными, подходящими для любой модели авто. Устройство имеет специальный защитный кожух, охраняющий от попадания внутрь пыли, грязи и влаги. У неё может быть функция подсветки, за счёт которой изображение не теряет высокое качество в любых условиях, например, во время тумана или при слабой освещённости дороги. Главное назначение видеокамеры — информировать водителя о том, что творится на дороге сзади. Изображение с неё направляется на установленный в салоне монитор, глядя на который водитель оценивает расстояние до объектов, находящихся позади машины.

Корпус камеры заднего вида может быть стилизован под конкретную марку автомобиля

Несколько характеристик, на которых стоит сосредоточить внимание, выбирая для нашей машины камеру заднего обозрения:

Угол обзора. Он может составлять 100, 120, 140 и 170 градусов. Чем выше градус угла обзора, тем обширнее и полнее будет выглядеть картина происходящего сзади. Но и цена видеокамер, имеющих более высокий градус угла обзора, будет выше.
Разрешение экрана камеры. Эта характеристика напрямую связана с качеством видеоизображения. Несмотря на то что техника снимает только происходящее сзади, качество изображаемой картинки имеет немаловажное значение.
Устойчивость к температурным колебаниям. Данная характеристика может повлиять на продолжительность службы видеокамеры. Ведь от погодных условий (ветер, мороз, жара, осадки) во многом зависит, сколько времени прослужит выбранный гаджет. То есть, корпус видеокамеры должен быть достаточно прочным, чтобы сопротивляться природным воздействиям.
Сколько весит камера. В действительности, сколько бы она ни весила, эта характеристика большого значения не имеет, поскольку все современные видеокамеры заднего обзора по своим габаритам довольно компактны, к тому же они имеют вполне устойчивые крепления.
Дальность подсветки, её наличие или отсутствие. Присутствие подсветки имеет дополнительные плюсы во время езды по дороге и при парковке в условиях слабого освещения окружающей среды и при неблагоприятных атмосферных условиях. Дальность подсветки прямо пропорциональна дальности обзора картины сзади. Чем дальше расстояние от заднего объекта, тем лучше его видно при наличии оптимальной подсветки.
Форма корпуса камеры. Также при покупке подходящего видеоустройства стоит уделить внимание его форме. Исходя из этого мы будем выбирать, в какое место автомобиля её вмонтировать. Надо заметить, что не все модели видеокамер укомплектованы необходимыми креплениями. Возможно, придётся вносить какие-то изменения в местах состыковки техники с деталями корпуса нашей машины.

Выбор места посадки в автомобиле

Перед тем как начать установку видеокамеры, выберем для неё удобное место посадки. Можно встроить её прямо в бампер, просверлив дрелью специальное отверстие. Монтаж можно произвести на рамке плафона, который отвечает за подсветку регистрационного знака. Преимущество выбора этого места для посадки в том, что она будет почти незаметна для постороннего глаза.

Ещё одним удобным местом для установки видеоустройства может послужить ручка, открывающая багажник. Но здесь существует риск повреждения глазка камеры и быстрого изнашивания. К тому же она может привлечь к себе нежелательное внимание охотников за автомобильными аксессуарами.

Можно посадить технику на крышу автомобиля. Такое место подходит для микроавтобусов. Глазок, установленный на высоте, меньше подвержен риску повреждения и кражи.

Фотогалерея: наглядные примеры посадочных мест для видеокамеры

: Глазок камеры врезан в задний бампер автомобиля

: Глазок камеры вмонтирован в ручку, открывающую багажник

: Камера установлена на рамку плафона, отвечающего за подсветку номерного знака

: Камера установлена на крышу автофургона

Монитор для заднего обзора

Картинка с камеры заднего обозрения выводится на ЖК монитор, находящийся в салоне автомобиля на панели приборов. В качестве монитора можно использовать такие устройства, как планшет, навигатор, магнитолу, смартфон, телевизор, а также зеркало заднего обзора.

Штатный монитор

Штатный жидкокристаллический экран крепится на приборную панель с помощью шарниров. Такое гибкое крепление даёт возможность выставлять его под необходимым углом. В мониторе кроме основного входа есть разъёмы для дополнительных видеоустройств. Штатный монитор даёт более масштабное изображение, чем дисплей, совмещённый с зеркалом заднего обзора, но занимает намного больше места, а это не всегда удобно, особенно для небольших автомобилей.

Монитор, совмещённый с зеркалом

Дисплей можно совместить с зеркалом заднего обзора. В то время, пока система выключена, зеркало служит по своему прямому назначению, отражая то, что происходит позади машины. Как только мы включаем заднюю передачу, зеркало тут же становится монитором, на который транслируется изображение заднего плана, передающееся с камеры.

Беспроводная камера

Беспроводные камеры с экраном заднего обзора могут иметь как цветной дисплей, так и чёрно-белый. Со слов некоторых автолюбителей, чёрно-белый дисплей имеет преимущество перед цветным, выдавая более чёткую картинку. Это связано не столько с монитором, сколько с чувствительностью видеокамеры. Поэтому при выборе беспроводной техники стоит учитывать две существенные характеристики:

чувствительность;
угол обзора.

Автотелевизор

Автомобильный телевизор также может использоваться как монитор для заднего обзора. Телевизор может быть закреплён под потолком автомобильного салона или располагаться на приборной панели. Принцип работы экрана телевизора на камеру заднего обзора такой же, как и у штатного монитора, навигатора, планшета или магнитолы.

Магнитола

В нашу задачу входит подключение задней видеокамеры к автомагнитоле. Важно, чтобы она имела жидкокристаллический экран. Если такого экрана у штатной магнитолы не предусмотрено, его придётся приобрести дополнительно и соединить с магнитолой. Но мы рассмотрим вариант подведения камеры заднего обозрения к автомагнитоле, имеющей ЖК экран.

В салоне автомобиля установлена магнитола с выдвижным ЖК экраном, на который выводится изображение с камеры заднего обзора

Как установить и подключить камеру к магнитоле и прочей технике

Процедура установки камеры заднего обозрения, как правило, индивидуальна для каждой марки автомобиля. Но есть такие общие рабочие моменты, которые применимы для любой автомашины. Для начала определимся с подручными инструментами и материалами, необходимыми для работы. Вот минимальный перечень того, что нам понадобится:

изолирующая лента и скотч;
клей и герметик;
набор пассатижей, отвёрток и разводных ключей;
паяльник, кислота, припой;
электродрель и свёрла;
электрические провода.

Для монтажа камеры заднего вида понадобятся специальные инструменты

Процедура установки видеокамеры

Работа начинается с монтажа глазка видеокамеры. Если на автомобиле есть специальные места, предназначенные для посадки камеры, тогда достаточно извлечь оттуда пластиковые заглушки и поместить видеоустройство в эти отверстия. Но такие посадочные места предусмотрены не во всех автомобилях. Поэтому нам придётся сверлить дырки в бампере — в том самом месте, которое мы предварительно назначили для посадки видеоглазка. Берём электродрель со сверлом нужного диаметра и приступаем к работе. Затем проводим клеем или герметиком по внешней стороне глазка и плотно вставляем глазок в подготовленное отверстие.
Вытягиваем провода, идущие от камеры, и проводим их в багажное отделение. Присоединяем отрицательный конец провода к массе автомобиля с помощью болта, предварительно зачистив отверстие под болт наждачной бумагой, чтобы обеспечить надёжный контакт. Провод со знаком плюс лучше всего подключить к силовому кабелю одного из задних автомобильных фонарей. В таком случае подача электропитания на видеокамеру будет происходить одновременно с включением заднего хода.
Теперь, после подключения видеокамеры к электросети, будем протягивать через автомобильный салон видеокабель для последующего соединения с монитором. В том случае, если длины провода окажется недостаточно, нам придётся удлинить его согласно выбранному маршруту, стараясь сделать это аккуратно и эстетично, чтобы провод случайно не попал под крепёжные элементы с риском быть впоследствии повреждённым.

Процесс самостоятельного подсоединения камеры заднего вида к монитору автомобиля доступен каждому автолюбителю

Соединяем камеру с монитором

Если у монитора, к которому подсоединяется задняя видеокамера, есть несколько похожих друг на друга разъёмов, будем ориентироваться на то, чтобы провод и видеовход были одинакового цвета. На магнитоле, у которой есть дисплей, с задней стороны должен находиться специальный вход, предназначенный для подключения видеокамеры.

После соединения магнитолы с задней видеокамерой требуется подсоединить её к электросети. Здесь очень важно не перепутать полярность подключаемых проводов.

Для монтажа монитора на панели приборов можно использовать двухсторонний скотч, шурупы или саморезы.

На этой схеме наглядно показан порядок соединения камеры заднего вида с монитором, установленным на панели приборов автомобиля

Способы подключения

Подключить камеру к монитору можно несколькими способами. Для этого можно использовать стандартный кабель типа «тюльпан», который состоит из шести проводов с трёхцветными штекерами.

Камеру заднего вида можно подключить к монитору с помощью стандартного кабеля типа «тюльпан»с трёхцветными штекерами

Камеру заднего обзора можно подключать и с помощью беспроводных модулей, например, по WiFi. Такой способ совместим с любыми видеоустройствами, которые имеют интерфейс CVBS («тюльпан»). Картинка с камеры передаётся на дийсплей планшета, смартфона или магнитолы на платформе Android (версии 2.2 или выше) и iOS (версии 4.3 или выше). Подключение идёт по WiFi через протокол 802.11 b,g,n с шифрованием WPA2.

После окончания монтажных операций необходимо произвести проверку на работоспособность устройства во всевозможных режимах.

Настройка устройства заднего вида

Для нормальной работы нашего умного видеоустройства необходимо провести его дополнительную настройку и проверить на работоспособность. Перед настройкой включаем зажигание. Далее производим следующие действия:

Включаем магнитолу, выбрав режим Settings [настройки].
Затем заходим в раздел «камеры» и выбираем значение: «задняя».
При помощи кнопок на джойстике настраиваем фокус обзора таким образом, чтобы он был удобным для глаза и соответствовал нашим предпочтениям.
На этом настройка нашего видеоустройства завершена. Можно переходить к его практическому использованию.

После завершения установки и настройки камеры заднего вида с выводом на экран магнитолы можно переходить к её практическому использованию

Осталось напомнить о мерах безопасности, которые необходимо соблюдать при проведении монтажных работ.

Подключение двух камер

Кроме камеры заднего обозрения также можно установить и камеру переднего вида. Желательно, чтобы фронтальная камера имела достаточно большой угол обзора. Передняя камера поможет водителю безопасно выруливать на дорогу из таких зон, которые ограничивают видимость объектов, расположенных по правому и левому борту.

Схема подключения к автомагнитолеодновременно двух камер — заднего и переднегообзора

Для успешного использования двух камер одновременно магнитола должна иметь 3 видеовыхода. Такие автомагнитолы представлены на прилавках магазинов в достаточном ассортименте. Но решение о том, каким оборудованием оснастить автомобиль, остаётся за водителем. Безопасной дороги и удачи на поворотах!

Видео: инструкция по подключению

Камера заднего обзора, установленная на автомашину собственными руками, поможет сэкономить деньги на покупку оборудования и услуги автосервиса, защитит от неожиданных столкновений и наездов во время движения по дороге и на парковке, сделает безопасными манёвры задним ходом. Процесс установки видеокамеры на автомобиль не составит сложности и не займёт много времени. Это дополнительное автомобильное устройство даст чувство безопасности как начинающему, так и опытному водителю.

Как подключить камеру заднего вида к головному устройству

Как подключить камеру заднего вида к головному устройству ?

Установка камеры заднего вида — отличный способ повысить безопасность вашего автомобиля. Независимо от того, выезжаете ли вы с места для парковки или заезжаете на него, наблюдение за тем, что находится позади вас, может помочь вам избежать несчастных случаев. И если вы когда-нибудь окажетесь в чрезвычайной ситуации, наличие резервной камеры может спасти вам жизнь.

В большинстве случаев люди думают, что подключить камеру заднего вида к головному устройству сложно. Это довольно просто, если у вас есть подходящие кабели и вы знаете, какие порты использовать. Ниже приведено краткое руководство по подключению камеры заднего вида к головному устройству.

Содержание

Как подключить резервную камеру к головному устройству

Инструменты для установки

Вам понадобится несколько инструментов, чтобы выполнить работу правильно. К ним относятся:

Отвертка (для снятия панелей и винтов)
Щипцы для зачистки проводов (для резки и зачистки проводов)
Изолента (для склеивания соединений)
Дрель и сверла (для проделывания новых отверстий) )
Мультиметр

Имея под рукой все эти инструменты, вы сможете установить камеру заднего вида практически в любом автомобиле.

Выберите место для установки камеры заднего вида

Лучшее место для установки камеры заднего вида — сзади автомобиля, возле номерного знака. Это место дает вам лучший обзор того, что находится позади вас при резервном копировании.

Установка камеры заднего вида

Начните с уборки рабочего места и разложите инструменты и материалы. Это поможет сделать работу более гладкой.

С помощью дрели проделайте отверстие в выбранной области для установки камеры. Прежде чем сверлить, проверьте, что находится на другой стороне панели, чтобы не повредить ее.

Протяните кабель снаружи автомобиля внутрь через только что проделанное отверстие.

Теперь камера заднего вида приведена в порядок.

Следующим шагом будет придание ему силы. Фонарь заднего хода — лучший вариант, так как он загорается только тогда, когда автомобиль движется задним ходом. Вам нужно будет найти положительный провод и отрицательный провод. Чтобы проверить вашу схему, вам понадобится мультиметр.

Чтобы измерить напряжение постоянного тока, установите мультиметр на соответствующую настройку, а затем подключите провода к каждому из проводов.

Когда ваш автомобиль движется задним ходом, вы должны увидеть около 12 вольт. Если мультиметр показывает отрицательное значение, полярность обратная, и вам нужно поменять местами провода.

Как только вы нашли положительный и отрицательный провода, вы можете выполнить подключение.

Для этого конкретного соединения мы будем использовать метод военного сращивания. Это включает в себя зачистку провода, проделывание отверстия в жилах, чтобы разделить их, и взятие провода от резервной камеры, в данном случае нашего положительного красного провода, и вставку его через разделенные медные жилы, скручивая его вокруг провода. Затем нам нужно изолировать его с помощью скотча.

Теперь, когда мы подключили положительный провод, нам нужно повторить этот шаг для заземления.

Подключение камеры заднего вида к головному устройству Подключение камеры заднего вида к головному устройству

Теперь, когда наш видеокабель проложен до передней части автомобиля, нам нужно подключиться к головному устройству. Если вам нужна максимально чистая установка, используйте оригинальную заводскую проводку для вашего автомобиля.

Найдите видеовход и обратный провод на задней панели головного устройства. В этом конкретном случае у нас есть желтый видеовход RCA и красный провод для нашего обратного триггера. Теперь, когда у нас есть провода видео и обратного триггера, идущие к задней части нашего головного устройства, мы можем выполнить соединения.

Подключите один конец видеокабеля к видео входу на задней панели головного устройства, затем возьмите другой конец и подключите его к нашей резервной камере.

Теперь для проводки реверса мы будем использовать стыковой разъем. Зачистите оба конца провода и вставьте их в разъем. Обожмите разъем, пока он не будет туго затянут, и закрепите соединение лентой, чтобы убедиться, что оно надежно. На этом установка вашей камеры заднего вида будет завершена!

Проверка камеры заднего вида

Теперь, когда у нас есть соединения, мы можем протестировать их, чтобы убедиться, что все работает правильно. Включите задний ход, и вы должны увидеть изображение с камеры заднего вида на дисплее головного устройства. Вы можете закончить, заклеив скотчем и закрепив все свободные провода, если все работает отлично.

И все! Теперь вы установили камеру заднего вида.

P.S.: Если вы ищете новую автомобильную стереосистему с камерой заднего вида, обратите внимание на эту статью.

Видеоруководство о том, как подключить камеру заднего вида к головному устройству

Советы по устранению неполадок

Проверьте все соединения, чтобы убедиться, что они затянуты и надежны.
Убедитесь, что кабель питания подключен к правильному проводу.
Если на вашем головном устройстве нет входа AUX, вы можете попробовать подключить видеокабель к входу DVD-плеера.
Если вы по-прежнему не можете заставить камеру заднего вида работать, обратитесь к руководству по эксплуатации вашего автомобиля или обратитесь за помощью к профессионалу.

Как подключить беспроводную камеру заднего вида к головному устройству

Хотя в настоящее время в большинстве автомобилей есть камера заднего вида, ее легко установить, если ее нет. Беспроводная камера заднего вида настраивается быстрее всего, так как не требует проводки. Вот как подключить беспроводную камеру заднего вида к головному устройству:

Шаг 1. Установите камеру.

Первым шагом является установка камеры в месте, обеспечивающем беспрепятственный обзор пространства вокруг вашего автомобиля. Идеальное место обычно позади автомобиля, рядом с номерным знаком.

Шаг 2: Подсоедините передатчик.

Затем вам нужно прикрепить беспроводной передатчик к камере, и это обычно включает ввинчивание передатчика в крепление камеры.

Шаг 3: Мощность плагина.

Затем передатчик необходимо подключить к источнику питания, что обычно достигается путем подключения его к проводке резервного освещения автомобиля.

Шаг 4: Соедините передатчик и приемник.

После включения передатчика его необходимо будет соединить с приемником, что обычно можно сделать, нажав кнопку на каждом устройстве.

Шаг 5: Установите приемник.

Последним шагом является удобная установка приемника внутри автомобиля. Лучшее место часто рядом с головным устройством. Как только приемник будет на месте, вы сможете увидеть изображение с камеры на дисплее головного устройства.

Шаг 6: Подключите ресивер к головному устройству.

Последним шагом является подключение ресивера к головному устройству, что обычно выполняется путем подключения вспомогательного входа головного устройства. Как только все будет подключено, вы сможете увидеть изображение с камеры на дисплее вашего головного устройства.

Видеоруководство о том, как подключить беспроводную камеру заднего вида к головному устройству

Часто задаваемые вопросы

Где подключить питание к камере заднего вида?

Первое, что вам нужно сделать, это найти источник питания для вашей камеры. Прикуриватель в большинстве автомобилей обеспечивает питание для подключения кабеля питания камеры к прикуривателю. Если в вашем автомобиле нет прикуривателя, вы можете подключиться к электрической системе автомобиля. Для этого вам нужно проконсультироваться с профессионалом, так как это не то, что должен делать кто-то без опыта.

Если у вас есть источник питания для камеры, вам необходимо подключить видеокабель от камеры к головному устройству. Головное устройство — это экран дисплея в вашем автомобиле, который показывает радио, навигацию и т. д. На задней части головного устройства будет место с надписью «video in» или что-то подобное. Подключите к этому входу видеокабель от камеры.

Куда подключать обратный провод?

Подключить камеру заднего вида к головному устройству можно двумя способами. Первый — подключение провода питания к фонарю заднего хода, а второй — подключение к 12-вольтовой аккумуляторной батарее автомобиля.

Если вы подключаете провод питания к фонарю заднего хода, вам необходимо снять узел заднего фонаря, чтобы получить доступ к проводам. Когда у вас будет доступ к проводам, вам нужно будет определить провод, который питает задний фонарь, и соединить его с проводом питания камеры.

Если вы подключаетесь к 12-вольтовой аккумуляторной батарее автомобиля, вам необходимо снять отрицательную клемму с аккумулятора, чтобы предотвратить искрение. Как только отрицательная клемма удалена, вы можете соединить провод питания с любым положительным проводом, подключенным к аккумулятору.

После подключения провода питания необходимо подключить провод заземления к металлической поверхности автомобиля, убедившись, что камера имеет надлежащее заземление.

После подключения проводов питания и заземления можно подключить видеопровод к видеовходу на головном устройстве. После подключения провода вы должны увидеть изображение с камеры на дисплее головного устройства.

Как установить камеру заднего вида на внедорожник?

Первым делом нужно снять узел заднего фонаря, чтобы получить доступ к проводам. Когда у вас будет доступ к проводам, вам нужно будет определить провод, который питает задний фонарь, и соединить его с проводом питания камеры.

Можно ли установить камеру заднего вида в любую машину?

Камеры заднего вида могут быть установлены в любом автомобиле при наличии источника питания и места для установки камеры. Самая сложная часть процесса установки — это прокладка силового кабеля от камеры к головному устройству, для этого необходимо просверлить отверстие и провести провод через моторный отсек или под автомобилем. Если вам неудобно это делать, мы рекомендуем доставить ваш автомобиль к профессиональному установщику.

Как установить камеру заднего вида без дрели?

Если вы хотите установить камеру заднего вида без сверления, вы можете использовать несколько различных методов. Вы можете использовать клей или двусторонний скотч, чтобы прикрепить камеру к своему автомобилю, или приобрести беспроводную камеру заднего вида, которая не требует установки.

Установка камеры заднего вида — отличный способ повысить безопасность в дороге. Прочтите несколько советов, если вы не знаете, как установить камеру заднего вида без сверления отверстий.

Клейкая или двухсторонняя лента:

Если вы не хотите сверлить автомобиль, вы можете использовать клей или двусторонний скотч для крепления камеры. Этот метод, как правило, очень прост и требует всего несколько минут. Очистите поверхность автомобиля, к которой вы будете прикреплять камеру, затем снимите защитную пленку с ленты и прикрепите камеру на место.

Беспроводная камера заднего вида:

Другой вариант — приобрести беспроводную камеру заднего вида. Эти камеры вообще не требуют установки. Прикрепите их к задней части автомобиля, и они передают изображение по беспроводной связи на дисплей внутри автомобиля. Это отличный вариант, если вам неудобно сверлить свой автомобиль или арендовать автомобиль и не можете внести какие-либо постоянные изменения.

Последнее сообщение –

Как подключить автомобильную магнитолу к аккумулятору 12 В?
Как установить камеру заднего вида
Как избавиться от шума двигателя в автомагнитоле?
Как настроить автомобильную стереосистему для наилучшего качества звука

резервную камеру не так уж сложно установить. Процесс на самом деле довольно прост в большинстве случаев. Если вы любите делать все своими руками, установка системы камеры заднего вида — это 2-4 часа работы на выходных.

Если вы не привыкли работать с автомобилями, это может показаться вам пугающим и требует немного больше времени, но после нашего пошагового руководства вы станете намного увереннее в этом.

Если вы не готовы сделать это самостоятельно после прочтения нашего руководства, мы рекомендуем поручить установку профессионалу, например, ребятам из Best Buy . Они установят систему примерно за 150 долларов, и, скорее всего, она есть рядом с вами. Если вы установили его в другом месте, мы обнаружили, что цена немного выше (~ 180–300 долларов), и иногда они будут просить вас заплатить за любые дополнительные детали, которые могут им понадобиться для установки системы резервной камеры.

Резервные камеры обычно поставляются с инструкциями по установке камеры и дисплею. На YouTube также есть множество отличных пошаговых руководств, которые проведут вас через весь процесс (мы сослались на одно ниже). Вот краткое руководство о том, как установить типичную камеру заднего вида всего за несколько быстрых шагов.

Во-первых, давайте начнем с определения инструментов, которые вам понадобятся для установки камеры заднего вида. Если у вас нет никаких инструментов, это стоит около 50-80 долларов. But most of the items you may find you already have:

Wire Strippers
Basic Socket Wrench Set
Phillips and Flathead Screwdriver Set
Butt Splices
Ring Terminals
Electrical Tape
Drill

Time needed : 1 час 30 минут.

Отключение питания
Первым шагом к любой электрической установке автомобиля является отсоединение отрицательного (-) провода аккумуляторной батареи автомобиля. Это предотвратит короткое замыкание или срабатывание предохранителя.
Доступ к задним фонарям
Снимите необходимые панели вокруг задних фонарей внутри автомобиля. Во многих случаях внутри багажника есть панели. Или, если у вас есть грузовик, обычно есть места для доступа к задним фонарям изнутри кузова грузовика. Отвинтите детали отделки, пока у вас не появится доступ к проводке одного заднего фонаря (нет необходимости делать оба).
Найдите место установки
В зависимости от автомобиля и типа камеры, вы можете установить камеру в различных местах. Чаще всего он находится на номерном знаке или рядом с номерным знаком, поэтому в этом случае мы будем ссылаться на установку номерного знака.
Провод камеры заднего вида
Снимите крышку номерного знака и номерной знак и найдите отверстия позади или над номерным знаком, через которые можно проложить силовой и сигнальный провода к камере. Если отверстий нет, возможно, вам придется просверлить бампер, чтобы подключить камеру сзади.
Как только вы освободите отверстие, проложите провод от камеры либо к багажнику, либо к кузову грузовика. Отсюда вы протянете провода либо пластиковые панели прямо к заднему фонарю, к которому вы получили доступ ранее. Подключите провод питания к соответствующему проводу питания заднего хода для вашего фонаря заднего хода, используя приобретенные вами стыковые разъемы.
Подключение камеры к приборной панели
Теперь, когда резервная камера подключена к источнику питания, вам нужно подключить ее к дисплею. У вас есть несколько вариантов:

Дисплей, встроенный в приборную панель: это дисплей, который либо поставлялся с вашим автомобилем, либо дисплей, который вы, возможно, приобрели на вторичном рынке, например сенсорный экран двойного размера. Это у тебя в тире. Для этого типа дисплея вам необходимо подключить сигнальный провод камеры от задней части автомобиля, где установлена камера, к задней части дисплея на приборной панели.

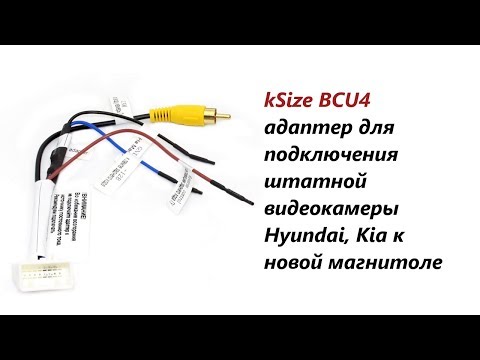

Тем, кто планирует использовать штатную приборную панель, поставляемую с автомобилем, необходимо убедиться, что она совместима и поддерживает резервную камеру заднего вида. Если это так, у Crutchfield есть несколько адаптеров, которые вы можете найти здесь: https://www.crutchfield.com/g_4319.50/Vehicle-specific-Backup-Cameras.html
Дисплей на приборной панели/зеркале заднего вида. Это дисплей вторичного рынка, который устанавливается либо поверх приборной панели, либо поверх зеркала заднего вида. Для этих типов устройств вам необходимо подключить сигнальный провод от задней части автомобиля к устройству, аналогично дисплеям в приборной панели. Беспроводные дисплеи
. Если вы приобрели беспроводную камеру и дисплей, проводка между камерой и дисплеем не требуется. Просто подключите дисплей к источнику питания и следуйте инструкциям по беспроводному подключению к камере.

Возникли вопросы или проблемы с установкой камеры заднего вида? Мы стараемся охватить все сценарии, но реальность такова, что ситуация с каждым транспортным средством может быть уникальной. Чтобы решить проблемы, которые могут быть не упомянуты в нашем посте, мы сотрудничаем с JustAnswer, чтобы помочь ответить на любые ваши вопросы об установке. Они помогут вам диагностировать и исправить все, что не так! Чтобы задать вопрос, просто начните печатать в чате JustAnswers.

Камерон Скотт

В 2010 году Камерон основал CarAudioNow, чтобы писать о своем мнении об автомобильных и морских стереосистемах. Используя свой непосредственный опыт работы в этой области, когда он владел и управлял компанией SC Autosound в округе Ориндж, штат Калифорния, он начал составлять списки продуктов, инструкции и многое другое. Он тестировал продукты в своем гараже и просматривал их, когда устанавливал в автомобили клиентов. Цель состояла в том, чтобы предоставить людям легкий доступ к качественной информации об автомобильной аудиосистеме, электронике и технологиях, чтобы вам не приходилось часами исследовать что-то вроде автомобильного динамика. В период с 2015 по 2018 год он работал менеджером по цифровым продуктам в Motor Trend, работая напрямую с ключевыми членами редакции, такими как Майк Флойд и Эд Ло, над созданием значимого веб-интерфейса, ориентированного на автомобильных энтузиастов.
