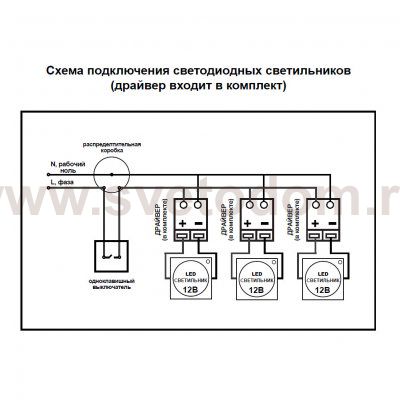

Подключение люстры со светодиодами. Подключение люстры с пультом управления: схема и пошаговая инструкция

Как правильно подключить люстру с пультом управления. Какие схемы подключения существуют. Какие инструменты понадобятся для монтажа. Пошаговая инструкция по установке и подключению люстры с дистанционным управлением. Основные ошибки при подключении.

Особенности люстр с пультом дистанционного управления

Современные люстры с пультом дистанционного управления имеют ряд преимуществ по сравнению с обычными моделями:

• Возможность управлять освещением на расстоянии, не вставая с дивана или кровати
• Регулировка яркости и цветовой температуры света
• Создание различных световых сценариев
• Программирование времени включения/выключения
• Экономия электроэнергии за счет более рационального использования

Однако подключение таких люстр имеет свои особенности. Требуется правильно соединить блок управления с проводкой и настроить пульт. Давайте разберемся, как это сделать грамотно и безопасно.

Необходимые инструменты и материалы

Для установки и подключения люстры с пультом управления вам потребуются:

• Отвертки плоская и крестовая
• Индикаторная отвертка
• Плоскогубцы
• Кусачки
• Изолента
• Мультиметр
• Клеммники или колпачки СИЗ
• Монтажные планки и крепеж

Также не забудьте про средства индивидуальной защиты — диэлектрические перчатки и инструмент с изолированными ручками.

Схемы подключения люстры с пультом управления

Существует несколько основных схем подключения люстры с дистанционным управлением:

1. Подключение через выключатель

В этой схеме блок управления люстрой подключается к выключателю. При включении выключателя на блок подается питание, и он начинает принимать команды с пульта. Основные этапы подключения:

1. Фазный провод с потолка подключается к выключателю
2. От выключателя фаза идет на вход блока управления люстрой
3. Нулевой провод с потолка подключается напрямую к блоку управления
4. От блока управления идут провода к лампам люстры

Плюс такой схемы в том, что люстру можно включать/выключать как с пульта, так и выключателем на стене. Минус — при выключенном выключателе пульт работать не будет.

2. Прямое подключение к сети

При таком подключении блок управления соединяется напрямую с проводкой, минуя выключатель:

1. Фазный и нулевой провода с потолка подключаются к входу блока управления
2. От блока управления идут провода к лампам люстры
3. Выключатель не задействуется

Преимущество — пульт работает всегда. Недостаток — управлять люстрой можно только с пульта.

3. Комбинированное подключение

Это сочетание первых двух вариантов:

1. Фазный провод с потолка разделяется на два
2. Одна фаза идет на выключатель, вторая напрямую на блок управления
3. От выключателя фаза также идет на блок управления
4. Нулевой провод подключается к блоку управления

Такая схема позволяет управлять люстрой и с пульта, и с выключателя в любой момент.

Пошаговая инструкция по подключению люстры с пультом

Рассмотрим порядок действий на примере наиболее универсальной комбинированной схемы:

1. Обесточьте помещение, выключив автомат в электрощитке
2. Снимите старую люстру, если она была
3. Проверьте отсутствие напряжения индикаторной отверткой
4. Подготовьте концы проводов, зачистив изоляцию на 1-1,5 см
5. Закрепите монтажную планку на потолке
6. Соедините провод заземления люстры с заземляющим проводом на потолке
7. Подключите фазный провод с потолка к входу «L» на блоке управления
8. Второй конец фазного провода соедините с выключателем
9. От выключателя протяните провод ко второму входу «L» на блоке управления
10. Нулевой провод с потолка подключите к входу «N» блока управления
11. Соедините выходы блока управления с соответствующими проводами на люстре
12. Изолируйте все соединения
13. Закрепите блок управления и уложите провода в основании люстры
14. Установите люстру на монтажную планку
15. Вставьте батарейки в пульт управления
16. Включите автомат, проверьте работу люстры

Распространенные ошибки при подключении

При монтаже люстры с пультом управления не допускайте следующих ошибок:

• Неправильное определение фазного и нулевого провода
• Отсутствие заземления
• Некачественная изоляция соединений
• Перепутывание входов и выходов на блоке управления
• Превышение допустимой мощности ламп
• Установка блока управления в труднодоступном месте

Внимательно изучите инструкцию к конкретной модели люстры. При отсутствии опыта электромонтажных работ лучше доверить подключение специалисту.

Настройка пульта дистанционного управления

После подключения люстры необходимо настроить пульт управления:

1. Вставьте батарейки в пульт
2. Включите питание люстры
3. Нажмите и удерживайте кнопку ON на пульте 5-10 секунд
4. Люстра должна мигнуть, подтверждая синхронизацию
5. Проверьте работу всех функций пульта

Если синхронизация не удалась, повторите процедуру. Для некоторых моделей может потребоваться дополнительная настройка по инструкции.

Правила безопасности при подключении люстры

При работе с электропроводкой соблюдайте следующие меры безопасности:

• Отключайте электричество в помещении
• Используйте инструмент с изолированными ручками
• Проверяйте отсутствие напряжения индикатором
• Работайте в диэлектрических перчатках
• Не оставляйте оголенные провода
• Не превышайте допустимую мощность
• При любых сомнениях обращайтесь к специалисту

Помните, что неправильное подключение может привести к поражению током, пожару и выходу из строя люстры. Будьте внимательны и осторожны!

схема и инструкция по установке цепи

Установить и подключить такую люстру вы сможете своими руками

Нередко многие домашние мастера попадают в тупик, когда им требуется правильно установить и подключить люстры. Обычно эти приборы не очень сложны по своему устройству, но отсутствие знаний по принципу их работы, действительно, становится причиной таких проблем. Сегодня мы с вами поговорим о том, как подключить люстру с 3 проводами – светильник с раздельным управлением ламп, ведь именно по ним и возникает у новичков больше всего вопросов. Также мы рассмотрим, как правильно протянуть проводку к электроточке, как сделать всю работу максимально безопасно.

Содержание

1

Строение люстры и назначение проводов

Итак, предположим, что вы приобрели люстру с раздельным управлением свечами. Как действовать для ее подключения? Давайте для начала погрузимся немного в теорию, разберем, как сей прибор устроен, и для чего нужны провода, выходящие из основания. Это поможет не допустить ошибок при монтаже приборов разных конструкций.

1. Распаковываем люстру. Плафоны нам пока не нужны, так что можете убрать их в сторону. Возьмите основание, которое обычно состоит из чаши произвольного размера и формы, нескольких металлических трубок, внутри которых проходят провода, декоративных деталей и патронов, в которые будут устанавливаться лампочки.
2. На фотографии показан пример простейшей люстры с двумя проводами. Нет, по факту проводов будет больше (по 2 на 1 патрон), поэтому нас интересует лишь их цветовая маркировка. То есть мы видим три коричневых и три синих провода. Это классические плюс и минус или фаза и нуль, требующиеся для запитки электрического прибора.

Пример простейшей люстры с двумя проводами

1. Так как в этом случае питание на все лампы подается одновременно и через один выключатель, все провода одинаковых цветов скручиваются вместе, после чего соединяются с проводами, идущими от распределительной коробки, по которым и подается напряжение.
2. Подключение такой люстры редко у кого вызывает вопросы. Провода перепутать нельзя, и нет никакой разницы, какой из них пойдет на фазу, а какой на нуль.

Другое дело, когда маркированных цветом проводов насчитывается три и более. Как разобраться в их назначении и не запутаться при подключении. Для этого нам понадобится инструкция по эксплуатации.

Из чаши люстры выходит три разноцветных провода

Хотя инструкция это, пожалуй, сказано громко, так как в комплекте будет одна единственная бумажка с рисунком изделия и краткой схемой его подключения. Нам интересно название проводов, в инструкции они могут быть подписаны так: L – это фаза, провод будет иметь коричневый, белый, розовый или любой другой цвет, кроме следующих; N – нуль, этот провод всегда синего цвета; Ground – заземление, провод имеет желтый цвет с нанесенной зеленой полоской.

Схема подключения люстры с 3 проводами

Интересно знать! В некоторых приборах, особенно китайского производства, фазные и нулевые провода вообще никак не отличаются. Изоляция у них одного цвета и ориентироваться при подключении приходится только по лампам, от которых они идут.

Если у вашей люстры есть все три таких маркировки, то это означает, что она двухпроводная, с заземлением. Земля крепится изнутри к корпусу прибора и скорее всего, это будет сделано прямо на чаше, так что вы увидите второй конец. Используется она в случае, если корпус люстры металлический и ухватившегося за него человека может пробить электрическим током.

Внимание! Если в люстре есть земля, то под нее нужно провести отдельный провод из распределительной коробки.

По факту проводов стало уже четыре

Подключить такую люстру не сложнее предыдущего варианта. На нее ставится одноклавишный выключатель, а заземление подсоединяется к нужным проводам в распределительной коробке.

Теперь посмотрите на фото выше. Там мы видим отдельно желтый провод заземления и еще три провода, которые будут подключаться к люстре. Само собой, в самом приборе точно такое же количество проводов. Вот тут уже будет совершенно другая схема подключения. Эта люстра подразумевает включение одной клавишей выключателя лишь части установленных на ней ламп. Аналогичная ситуация будет и с моделями, в которых всего три провода, но нет заземления.

Рабочие контакты лампы

Давайте разбираться в назначении каждого провода. Вне зависимости от типа цоколя, которым оборудована лампа, он будет иметь всего два контакта. Пример показан на классическом винтовом варианте на фотографии сверху. На любой из этих контактов можно подать фазу, а от второго, соответственно будет идти нуль. Так цепь замыкается, и электроприбор начинает действовать. При установке этими контактами лампа касается контактов внутри цоколя, от которых и идут в чашу интересующие нас провода.

Чтобы в многосвечовой люстре лампы загорались отдельно, им нужно независимо подавать питание, поэтому количество проводов и увеличивается.

Итак, от каждой лампы в чашу выходит по два провода. Чтобы их разбить по группам нам нужно взять все минусовые провода (по одному от каждой лампы) соединить вместе – это можно сделать скруткой или использовать специальные клеммы, например «Ваго».

Клемма Ваго

Затем мы выбираем принцип деления проводов – через одну лампу, по уровням и так далее. Находим фазные провода от нужных ламп и соединяем их. В итоге получается еще две скрутки. Самый банальный пример – в одной соединяются фазные провода четных ламп, а в другой – нечетных.

Чтобы это все правильно заработало, нам нужно минусовой провод подключить к общему нулю в распределительной коробке, а плюсовые скрутки пустить к нужным клавишам выключателя. Далее мы подробнее расскажем, как это сделать.

Попробуй, не запутайся

Если в купленном вами приборе просто выходят три провода, то значит, всю работу за вас сделал уже производитель, и вам осталось только все правильно соединить.

Если же помимо люстры у вас возникли трудности с натяжным потолком, то в специальной статье вы сможете легко решить проблемы. Поможем разобраться из-за чего возникают повреждения на потолке, а также как наиболее удачно заделать все недочеты.

Цены на различные виды люстр

Люстры

Двухклавишный выключатель

Двухклавишный выключатели обычно устанавливаются в больших комнатах, где требуется раздельное управление светом. Причем запускать можно не только части одной люстры, но и отдельные светильники и их группы. Тут все зависит от того, как у вас прокинуты провода. В этой главе мы разберем устройство этого простого изделия и назначение каждого его вывода.

Каждой клавишей включается отдельная группа светильников

Если вы загляните в коробку, где будет установлен такой выключатель, вы увидите три заходящих в нее провода, которые также будут разных цветов и один из них будет даже желто-зеленым, однако заземлением он не является. Все три провода будут фазными, просто один из них будет входом, а два выходом.

Назначение выключателя состоит в том, чтобы разрывать и соединять электрическую цепь. Прибор этот является механическим, и имеет подвижные и неподвижный контакты. На фото ниже показано строение основной рабочей части классического двухклавишного выключателя. Мы видим сверху один общий контакт на обе клавиши. Нижние контакты уже раздельные, и соединяются с верхним только в определенном положении клавиши.

Как устроен двухклавишный выключатель изнутри

Итак, у нас есть три провода. Все они выведены в распределительную коробку. Один из них подключается там к общему фазному проводу, который идет от входного щитка. Его второй конец подключается к неподвижному контакту. Остальные два мы будем соединять с теми двумя скрутками на люстре и двумя подвижными контактами на выключателе.

В результате мы получаем следующее. Неподвижный контакт выключателя постоянно находится под напряжением. Нажимаем первую клавишу, и ток потечет до скрутки, где разделится по лампочкам, от которых вернется в распределительную коробку и далее по нулевому проводу. То же самое будет и при включении второй клавиши, только загорятся остальные лампы.

Интересно знать! Некоторые электрики по ошибке или незнанию пускают через выключатель не фазу, а нуль. Так лампы тоже будут работать, но не все типы. Из-за того, что лампа фактически всегда будет находиться под напряжением, она может мигать даже при выключенном свете. Это происходит со светодиодами или люминесцентными лампами. Поэтому, чтобы такого не происходило, делаем все точно по схеме.

Как соединить все провода правильно – подробное руководство по монтажу

Итак, мы с вами разобрались в теоретической части. Теперь давайте рассмотрим процесс установки всей цепи на наглядных примерах. Разобьем мы эту главу на две части – монтажную и электротехническую.

Прокладка провода, монтаж выключателя

Классический набор электрика

Начнем мы с самого основного – прокладки проводов. Представим, что вам требуется все развести с самого нуля. Для работы вам понадобится следующий набор инструмента. Мы будем перечислять приборы и тут же описывать порядок работ, не отступая от пошаговой схемы.

Шаг 1. Вырезание отверстия под выключатель.

Перфоратор необходим в случае монтажа на бетонные стены, выложенные из кирпича и прочих блочных материалов. К нему в комплект берется алмазная коронка, чтобы была возможность выбрать углубление под коробку. Если перед вами стена каркасного типа, которая может быть обшита гипсокартоном, деревянной вагонкой, ПВХ панелями и похожими материалами, коронка берется по дереву, а перфоратор может заменить шуруповерт.

Вырезание отверстия под выключатель

Совет! Есть и другие способы добиться нужно результата. Но не суть – сейчас нам важен этап и вариант его осуществления.

Шаг 2. Нарезание штробы.

Теперь нужно полученное отверстие соединить с распределительной коробкой посредством штробы. Делается она от отверстия кверху до нужного уровня, а затем, ведется горизонтально до конечной точки. Удобнее всего работать со штроборезом. Этот инструмент имеет два параллельных диска и за один проход делает два пропила в стене на определенном расстоянии. Потом внутренняя часть штробы выбивается перфоратором и получается борозда с ровными краями.

Нарезание штробы

Цены на популярные модели штроборезов

Штроборез

За неимением штробореза все можно сделать и болгаркой. Работа подобного характера всегда выполняется в перчатках, очках и респираторе. Пробовать выбивать штробу перфоратором не стоит, так как она не получится глубокой, повредится штукатурка и будет сложнее потом все замазать.

Если стены у вас каркасные, то штроба не потребуется вовсе, так как провода прокладываются еще до их обшивки внутри конструкции – их концы потом нужно просто достать из проделанного отверстия.

Шаг 3. Прокладка провода.

Берем трехжильный провод, сечение которого будет соответствовать планируемым нагрузкам, и прокладываем его в штробе. При этом его нужно фиксировать, чтобы он не вываливался. Используют для этого специальные клипсы, куски провода, прибиваемого к стене и раствор гипса, как на фото ниже. Концы провода выводятся в коробки – распределительную и выключателя.

Прокладка провода

Коробка от выключателя при помощи того же гипса муруется в стену так, чтобы ее края были вровень с плоскостью стены.

Шаг 4. Установка выключателя.

Затем берем наш выключатель и снимаем с него лицевую панель. На обороте изделия будет маркировка, которая поможет вам разобраться, где, какой контакт находится.

Установка выключателя

L – это неподвижный общий контакт

Зачищаем концы жил провода от изоляции по 1,5-2 см. Одну из них вставляем в неподвижный контакт и фиксируем винтовым соединением. Обязательно запомните цвет провода, а еще лучше его второй конец в распределительной коробке отметьте как основную фазу.

Остальные две жилы соединяем с оставшимися клеммами в любом порядке.

За счет распорок выключатель держится в коробе

Устанавливаем выключатель в короб и фиксируем, затягивая винты по краям, которые разводят в стороны распорные элементы. Некоторые модели можно просто прикрутить к коробке саморезами. Затем одеваем лицевую часть выключателя, и сюда мы больше не возвращаемся.

Если провода у вас уже прокинуты, и все давно заделано, что при установке выключателя мы действуем точно также, только предварительно нам нужно определить фазный провод методом прозвонки. Используем для этого отвертку индикатор, на которой при прикосновении к фазе будет загораться лампочка.

Установка люстры

От распределительной коробки провод прокидывается до точки установки светильника. Делается это точно также как и разводка по стенам, поэтому повторяться не будем. Мы лучше назовем несколько правил, которые следует соблюсти при монтаже в гипсокартонных потолках.

Электрическую проводку не допускается связывать с металлическими конструкциями

Многие электрики, пользуясь случаем и желая облегчить себе задачу, привязывают провода к каркасу потолка. «Мастера» считают, что они будут надежно защищены ПВХ гофрой и родной изоляцией провода. Защита, конечно, есть, но такой монтаж строго запрещен на нормативном уровне.

Так как каркас из металла, он прекрасно будет передавать ток, что может привести к непредсказуемым последствиям. ПВХ гофра не выдержит той температуры, которая может образоваться в проводе при возникновении короткого замыкания. Поэтому вести трассу можно только независимо, и только по несгораемым поверхностям, например, бетонному потолку. Если потолок (основание) сделан из дерева, то прокладка провода допускается только в металлической гофре, которая не прогорит при КЗ. Так что монтажник с фотографии выше допустил целых две критических ошибки.

Совет! Количество проводов идущих к коробке от люстры, определяется количеством контактов на ней.

Установка люстры на гипсокартон

Теперь давайте перейдем к монтажу нашей люстры. В зависимости от типа основания применяются разные способы крепления. Разберем их на примере бетонного, гипсокартонного и натяжного потолков.

Все люстры отличаются формой и массой. Эти параметры напрямую влияют на систему крепления, которая используется при монтаже. Всего вариантов существует 3.

1. Первый – это крепление на крюк, представленный на фото выше. Используется он преимущественно в старых моделях и в люстрах с небольшими чашами основания. Крюки могут иметь разную конструкцию, что будет влиять на тип основания, к которому он подойдет.

Крюк-фиксатор

2. Второй способ крепления люстры – через монтажную планку. В отличие от крюка, эта деталь всегда идет в комплекте. Фиксируется она к основанию на пару саморезов.

Монтажная планка

3. Третий тип крепежа – это крестовина. Она мало чем отличается в техническом смысле от планки и используется для самых габаритных и тяжелых изделий.

Крестовина для люстры

Итак, все три системы можно установить на любые потолки:

С бетонным все предельно понятно – нам необходимо прямо к нему присоединить монтажные детали, после чего повесить на них люстру. Такие перекрытия складываются из плит, внутри которых имеются круглые полости, через которые провода и подаются к месту установки. В этой точке сверлится отверстие, выводится конец провода, и в него же ставится крюк. Крепеж может расклиниваться прямо в отверстии, как тот, что мы показывали ранее, или крепиться напрямую к потолку – тут для работы потребуется перфоратор и металлические анкер–клинья.

Крюк для прямого монтажа

Монтажные планки и крестовины всегда крепятся через анкера.

Подготовка каркаса под монтаж люстры

Гипсокартонные и другие каркасные потолки не отличаются высокой прочностью лицевой поверхности. На тот же гипсокартон допускается напрямую установить легкий светильник или люстру, но вот тяжелые модели могут его деформировать, что приведет к появлению трещин, а то и вовсе падению. Чтобы такого не происходило, еще во время сборки каркаса в нем делают специальные закладные. Реализовать их можно по-разному, но смысл будет один – напрямую связать систему крепления люстры с капитальным основанием.

На фото выше показано, что к бетонному потолку прикреплен уголок, который удерживает крюк, проходящий через металлические профили.

Совет! Привязку к основанию не обязательно делать через каркас. Например, если оно сделано из дерева, то можно просто найти крюк-саморез нужной длины и вкрутить его в капитальный потолок.

Монтажные площадки для натяжного потолка

Натяжные потолки никто сам устанавливать не будет, так что проблема установки люстры переходит к нанимаемым работникам, однако информация эта никому не повредит. Так как натяжное полотно не способно вообще выдерживать нагрузки, не провисая, для установки любого осветительного оборудования используются монтажные площадки, которые можно приобрести в готовом виде или сделать самому из подручных материалов. Смысл конструкции заключается в том, чтобы закрепить ее к капитальному потолку и выставить на пару миллиметров выше уровня потолка. Затем при натяжении полотна в нем делаются отверстия внутри предварительно наклеенных колец.

В зависимости от типа площадки и системы крепления, далее осуществляется монтаж оборудования по отработанной схеме. Все просто!

Подключение люстры

Видео – Подключить люстру к двойному выключателю

Мы вынесли подключение в отдельную главу, но по факту оно выполняется одновременно с установкой прибора, поэтому мы назовем лишь оставшиеся действия, пошагово:

Таблица 1. Инструкция по установке люстры.

Шаг, фото:	Описание:
Шаг 1. Очистка изоляции. Очищаем изоляцию	Предположим, что монтажная планка у нас уже на месте, как в примере из фото, и провод уже выведен. Снимаем с него где-то 7 см наружной изоляции. Это нужно для того, чтобы мы могли развести жилы в стороны на нужное расстояние. Затем зачищаем от изоляции и сами жилы – будет достаточно тех же 1,5-2 см.
Шаг 2. Установка клеммника. Устанавливаем клеммник	Крепим на концы проводов клеммы. Использовать можете любые варианты. От скрутки и спайки проводов лучше отказаться.
Шаг 3. Подключение к клеммам провода от люстры. Подключаем к клеммам провода от люстры	С люстры у нас выходит 3 или 4 провода. Соответственно столько же жил должно быть и у кабеля, идущего из коробки, если вы не хотите остаться без заземления. Соединяем все провода — желательно по цветам или с выполнением разметки, чтобы проще было ориентироваться в распределительной коробке.
Шаг 4. Установка люстры. Устанавливаем люстру	Теперь устанавливаем люстру на планку, продев винты в отверстия в чаше, и затянув все декоративными гайками. Предварительно нужно убедиться, что провода нигде не выходят за границы чаши.
Шаг 5. Провода в коробке. Приступаем к проводам в коробке	Перемещаемся к распределительной коробке, где находим все провода, идущие от люстры. Минусовой (синий) кидаем на общий минус, заземление – на общую землю, а две фазы соединяем с проводами, которые идут от выключателя и остались неподключенными. Разницы в подключении тут нет, но вы можете соотнести группу ламп с определенной клавишей. Мы бы заморачиваться над этим не стали.

Далее все соединения изолируются и коробка закрывается. Напоминаем, что все работы необходимо проводить только после предварительного обесточивания, чтобы избежать травм. Произведите тестовый запуск освещения. Если все работает, значит, наша инструкция вам пригодилась!

Источник

Как подключить люстру?

Если вы задаетесь вопросом, как правильно подключить люстру, но при этом имеете очень смутное представление о том, где в вашем доме находятся пробки, лучше оставьте это занятие профессионалам. Ведь отключение электричества в доме – первоочередная задача, которую жизненно важно выполнить. И как ни прискорбно, в данном случае слово «жизненно» не является художественным эпитетом. Если очень сомневаетесь в своих силах, вспомните, что сколько бы ни стоило подключить люстру, своя жизнь дороже.

Итак, предположим, что вы все же умеете выкручивать пробки и даже немного помните электрические схемы из школьного курса физики, а также храбры и полны энтузиазма. Мы предоставим вам простые инструкции, как разобраться в этом хитром деле.

Простой вариант (два провода из люстры и два из потолка)

В этом случае большинство людей, и даже некоторые недобросовестные электрики, подключают люстру как попало. Какой бы из проводов люстры вы ни подключили к проводу на потолке, и в какой последовательности, результат должен быть один – люстра будет светить. Конечно, в том случае, если в нее вкручены годные лампочки. В идеале один из фазных проводов (в данном случае они оба таковы) должен быть разомкнут выключателем, но если это ваше первое подключение люстры, не стоит беспокоиться.

Более сложный вариант (два провода из потолка, а из люстры – три и больше)

Если вы размышляете, как подключить провода к трехрожковой или пятирожковой люстре, и видите только два провода торчащими из потолка, то можете забыть об экономии света. Такая схема позволяет включать только все лампочки одновременно. Единственное, что спасет ситуацию – это покупка диммера – специального приспособления, крутя который вы сможете регулировать интенсивность света по собственному желанию. Плюс этого варианта состоит в том, что обычно в сравнительно новых люстрах провода уже соединены и подключение происходит по схеме, описанной выше.

Продвинутый вариант

Самое сложное, но и самое распространенное явление – необходимость подключить люстру с тремя проводами к трем проводам, свешивающимся из потолка. Для этого, в первую очередь, нужно определить, какой из проводов является нулевым (два остальные в этом случае фазные). Тогда вы сможете четко следовать схеме, изображенной ниже. Не только легче, но и безопаснее делать это при помощи индикаторной отвертки, которая выглядит так:

Дотроньтесь до каждого из проводов при помощи отвертки, и посмотрите, на какой из них индикатор реагирует не так, как на остальные. Этот провод и будет нулевым. Остальные два – фазные.

При отсутствии индикаторной отвертки тоже возможно выделить нулевой провод. Для этого нужно просто по очереди попарно подключать их к люстре. Здесь нулевым будет провод, без которого свет не будет гореть.

Иногда провода, особенно если они новые, могут быть маркированы специальными обозначениями, которые помогут вам во всем разобраться без отвертки и экспериментов. Особенно удачно, если они еще и помечены разными цветами, которые соответствуют друг другу. Обратите на это внимание, если пытаетесь разобраться, как подключить люстру со светодиодами, часто цветовую гамму проводов в них делают очень удобно.

Теперь вернемся к тому, как всю эту кучу проводов соединить. Нулевой провод объединяется с одним из фазных – их скручивают, поджимают плоскогубцами и надевают клемму. Теперь получается два провода из потолка и несколько пар проводов на люстре (в зависимости от того, сколько рожков). Вспоминаем, какой из проводов от потолка является нулевым, и присоединяем к нему по одному проводку из пар, идущих на подсветку каждого из плафонов люстры.

Оставшиеся проводки присоединяем к фазным и подключение произведено.



Статьи по теме:

Как установить межкомнатную дверь? Установить межкомнатную дверь — большая проблема для многих, ведь в этом деле нужны четкие инструкции и понимание процесса. Давайте же рассмотрим процесс установки двери подробно, дабы вы могли сделать это самостоятельно и сэкономить копеечку на полезную покупку.	Скрипят полы — что делать? Скрип полов может приносить много не удобств, сильно раздражать хозяев и гостей и даже наносить вред здоровью. Такую проблему решить бывает довольно сложно, но возможно. О том, почему звук возникает, и как избавиться от скрипа половиц, читайте в этой статье.
Светильники для натяжных потолков На сегодняшний день многие хозяева квартир и домов предпочитают устанавливать в своих комнатах натяжные потолки. И естественно, в таком случае очень актуальным становится вопрос об освещении, источник которого будет расположен на потолке. Найти ответ на него вы сможете в нашем материале.	Установка и монтаж светильников в натяжной потолок Установка светильников в натяжной потолок достаточно простая, но требует предварительной подготовки. До монтажа потолочного полотна необходимо спланировать освещение, выбрать осветительные приборы с учетом необходимой мощности.

Часто задаваемые вопросы о поддержке светильников

com/images/pageassets/2021-help-center/2021-Help-Center-Landing-Page-Header-Image_LF.jpg»>

Справочный центр Главная | Умные потолочные вентиляторы | Светильники | Потолочные вентиляторы | Лампочки

• Установка
• Аксессуары
• Детали и запасные части
• Сертификаты и предупреждения о безопасности



ОБЩИЕ ЭЛЕКТРИЧЕСКИЕ ПРЕДУПРЕЖДЕНИЯ

Установка или модификация любых электрических изделий требует знания электрических систем. Если вы не обладаете соответствующей квалификацией, не пытайтесь устанавливать, снимать или модифицировать ваше электрическое изделие; вместо этого обратитесь к квалифицированному электрику. Опасность возгорания или поражения электрическим током.



---

Как отрегулировать длину подвески?

Будьте осторожны при регулировке длины шнура. Важно, чтобы не произошло повреждения изоляции на внутренних проводах. Эти шаги должен выполнять только человек, имеющий опыт работы с электропроводкой. Если вы не знакомы с этими шагами, обратитесь к квалифицированному электрику.

1. Снимите соединители проводов, которые соединяют провода с конца шнура с проводами из распределительной коробки (если применимо). Обязательно запишите, какие цветные провода подключены к каждому разъему провода, чтобы их можно было правильно подключить.
2. Ослабляйте винт в компенсаторе натяжения до тех пор, пока шнур не будет легко скользить, стараясь не вывернуть винт полностью. Сдвиньте навес вниз по шнуру, пока подвеска не окажется на нужной высоте. Затяните винт в компенсаторе натяжения, пока шнур не зафиксируется на месте.
3. Отрежьте лишний шнур примерно на шесть-семь дюймов (6–7 дюймов) над куполом.
4. Оставив по крайней мере один дюйм (1 дюйм) внешней изоляции над навесом, аккуратно разрежьте внешнюю изоляцию шнура, стараясь не повредить внутреннюю изоляцию. Снимите внешнюю изоляцию. Зачистите внутреннюю изоляцию с концов обоих проводов, оставив открытым примерно полдюйма (½ дюйма) провода.
5. Для шнуров с идентичной внутренней изоляцией определите трассировочные линии на новых концах внутренних проводов, чтобы они совпадали с метками на исходных концах, и подключите к проводке дома, как описано в соответствующем шаге.



Что делать, если в моем светильнике нет черного и белого провода для установки?

Некоторые светильники имеют проводку SPT вместо черно-белой проводки. При проводке SPT провода не обозначаются черным (горячим) проводом и белым (нейтральным) проводом. Вместо этого они идентифицируются по текстуре пластиковой оболочки вокруг каждого провода. Горячий провод имеет гладкую сторону, нулевой провод имеет ребристую оболочку. Гладкий провод должен быть подключен к черному (горячему) проводу дома, а ребристый провод должен быть подключен к белому (нейтральному) проводу дома.





[Вернуться к началу]



---

Можно ли заменить встроенный светодиод в моем светильнике?

Нет, встроенные в светильники светодиодные комплекты обычно выглядят как круглые диски. Эти диски, известные как светодиодные модули, не подлежат замене.



Могу ли я использовать диммер с моим светильником?

Если светильник поставляется без лампочек и вы устанавливаете лампы с регулируемой яркостью (лампы накаливания, светодиоды или компактные люминесцентные лампы), то лампы с регулируемой яркостью должны быть совместимы с используемым диммером. Уточните у производителя диммера или производителя лампочек, чтобы убедиться, что они совместимы друг с другом. Если в осветительном приборе есть встроенный светодиод, см. список совместимых диммеров в листе технических характеристик. Чтобы получить доступ к спецификации вашего светильника:

1. Введите артикул или название продукта в строку поиска на нашем веб-сайте.
2. Выберите свой светильник из результатов поиска, чтобы открыть страницу продукта.
3. На странице продукта выберите синее поле ЛИСТ СПЕЦИФИКАЦИЙ, чтобы открыть лист технических характеристик.



Утопленный корпус какого размера совместим с встраиваемым преобразователем света?

Встраиваемый преобразователь света адаптируется к любой встраиваемой банке новой конструкции диаметром от четырех до шести дюймов (4–6 дюймов), в которой используется лампочка со средним цоколем. Для получения более подробной информации об этом продукте нажмите здесь.



Как узнать, есть ли у меня встраиваемая банка новой конструкции?

Встраиваемые канистры доступны двух типов: новая конструкция и реконструируемая. Эти два типа устанавливаются с разными средствами поддержки. Утопленные банки новой конструкции крепятся непосредственно к потолочным балкам. Утопленные банки Remodel прикреплены к гипсокартону или штукатурке потолка и не обеспечивают поддержку, необходимую для использования с нашим встраиваемым преобразователем света.



Можно ли использовать встраиваемый преобразователь света с реконструируемым встраиваемым корпусом?

Нет. Встраиваемый преобразователь света совместим только с встраиваемыми банками новой конструкции.



Можно ли использовать встраиваемый преобразователь света на наклонном потолке?

Да, встраиваемый преобразователь света можно использовать на наклонном потолке с максимальным углом 45 градусов.



Можно ли использовать встраиваемый преобразователь света с потолочным вентилятором?

Нет. Этот продукт предназначен для использования только с осветительными приборами. Он НЕ предназначен для использования с потолочными вентиляторами.



Какой номинальный вес встраиваемого преобразователя света?

Вес встраиваемого преобразователя света составляет 50 фунтов.



Белый декоративный медальон какого размера входит в комплект встраиваемого преобразователя света?

Диаметр декоративного медальона составляет 8 дюймов (8 дюймов), а диаметр центрального отверстия составляет 4 дюйма (4 дюйма). Диаметр металлической накладки составляет 7½ дюймов (7½ дюймов), а диаметр центрального отверстия составляет 3¾ дюйма (3¾ дюйма).





[Вернуться к началу]



---



Что делать, если я только что купил светильник, а стекло было разбито?

Во-первых, мы приносим свои извинения за то, что ваш опыт до сих пор не был тем, к чему мы стремимся. Если вы находитесь в пределах окна возврата конкретного продавца, у которого вы приобрели светильник, мы всегда рекомендуем вам работать с продавцом напрямую, чтобы вернуть / обменять товар в соответствии с политикой их компании. Как правило, это позволяет произвести самую быструю и эффективную замену элемента. Если вы больше не находитесь в пределах окна возврата, пожалуйста, свяжитесь с нами напрямую, и мы будем рады помочь вам.



Что делать, если я не могу найти горизонтальное кольцо для своей люстры Stella Mira Six-Light?

Во-первых, проверьте упаковку, так как горизонтальное кольцо находится в вырезе на дне пенопластовой упаковки коробки. Если вы не можете найти его в упаковке, свяжитесь с нами.



Где я могу найти руководство по эксплуатации моего светильника?

Инструкции по эксплуатации можно найти на странице продукта для вашего светильника. Чтобы получить доступ к руководству по эксплуатации вашего светильника:

1. Введите артикул или название продукта в строку поиска на нашем веб-сайте.
2. Выберите свой светильник из результатов поиска, чтобы открыть страницу продукта.
3. На странице продукта выберите синее поле ИНСТРУКЦИИ, чтобы открыть лист спецификаций.





[Вернуться к началу]



---



Где я могу найти лампочку максимальной мощности, которую можно использовать с моим светильником?

Эту информацию можно найти на странице продукта для светильника. Чтобы получить доступ к спецификации вашего светильника:

1. Введите артикул или название продукта в строку поиска на нашем веб-сайте.
2. Выберите свой светильник из результатов поиска, чтобы открыть страницу продукта
3. На странице продукта выберите синее поле ЛИСТ СПЕЦИФИКАЦИЙ, чтобы открыть лист технических характеристик.

Кроме того, наши светильники имеют этикетки рядом с розетками, на которых указана рекомендуемая форма лампы и максимальная мощность.





[Вернуться к началу]



---

Дополнительные вопросы или другие проблемы?

Свяжитесь с нами.





[Return to top]







Installing Recessed Lighting for Dramatic Effect (DIY)

Time

Multiple Days

Complexity

Advanced

Cost

$101–250

Введение

Придайте своей комнате потрясающий новый вид, установив встроенное освещение. Даже если у вас нет доступа к потолку с чердака, вы можете установить эти светильники, следуя приведенным здесь инструкциям. Вам также не придется ломать потолок. Мы покажем вам, как добавить эти светильники в вашу комнату с минимальным разрывом потолка и исправлением. Вы также можете использовать эти методы проводки для установки других типов потолочного освещения.

Необходимые инструменты

• Отвертка 4-в-1
• Drywall Saw
• Электрическая лента
• Рыбная лента
• Hacksaw Blade
• Hammer
• Плозочки с иглой
• Неконтактный Tester
• . мера
• Универсальный нож
• Тестер напряжения
• Инструмент для зачистки/отрезания проводов

Установка встроенного освещения с минимальным отрывом

Эффектное освещение

Семейный мастер на все руки

Встраиваемые светильники создают эффектный свет в комнате.

Встраиваемое освещение

Светильники придают помещению эффектный вид. Подумываете о добавлении встроенных светильников или горшечных светильников, но не хотите вырывать весь потолок, чтобы сделать это? К счастью, вам это не нужно. С небольшой изобретательностью и специальными корпусами для реконструкции вы можете установить целую комнату встраиваемых светильников или канистровых светильников с минимальным разрывом гипсокартона и исправлением.

Мы покажем вам, как установить встроенное освещение, корпус и провести провода через узкую, удобно расположенную щель, прорезанную в потолке. Методы, которые мы вам покажем, будут работать практически в любой ситуации, но если вам посчастливится иметь доступ к потолку с чердака, работа будет еще проще. Однако это проект не для новичков. Вы должны знать основы подключения проводов и установки электрических коробок.

В этой статье мы сосредоточимся на встраиваемых светильниках (также называемых светильниками в виде банок, горшками или канистрами), хотя вы можете установить любой другой тип светильников, используя те же методы для прокладки провода. В зависимости от вашего выбора светильника, лампы и отделки встраиваемые светильники могут обеспечивать общее или акцентное освещение. В этой истории мы устанавливаем ряд 4-в. низковольтные светильники диаметра, которые лучше всего подходят для обеспечения акцентного освещения. Они работают от обычного бытового тока, но имеют встроенные трансформаторы для питания низковольтных галогенных ламп. Мы покажем, как добавить второй переключатель для управления группой из 5 входов. встраиваемые светильники диаметром, предназначенные для обеспечения общего освещения.

Как установить встроенное освещение: начертите план освещения

Эта комната является конечным результатом хорошего плана освещения.

Начните с рисунка и закончите вот таким освещением. Заблаговременное планирование является ключом к правильному расположению источников света. Начните с измерения вашей комнаты. Используя миллиметровую бумагу, сделайте чертеж в масштабе, в котором 1/4 дюйма равняется 1 футу. Сделайте набросок расстановки мебели и любых настенных элементов, которые вы хотите подчеркнуть. Решите, чего вы хотите добиться с помощью света. Например, вы можете захотеть обеспечить акцентное освещение для любимого произведения искусства, добавить рабочее освещение в зону вашего хобби и улучшить общее освещение комнаты.

Отнесите свой рисунок в салон освещения, где вам помогут с дизайном. Квалифицированный продавец осветительных приборов поможет вам выбрать правильное сочетание корпусов встраиваемых светильников, декоративных элементов и ламп, а также определить идеальное расположение светильников на потолке. Если вы уверены в своих способностях к планированию, покупайте светильники в домашнем центре. Вы сэкономите немного денег, но у вас будет меньший выбор светильников на выбор. Не забудьте получить разрешение на электроснабжение в местном строительном отделе и проверить работу, когда закончите.

Проект шаг за шагом (12)

Подпишитесь на нашу рассылку новостей

Выполняйте проекты своими руками как профессионал! Подпишитесь на наши новости!

Сделай это правильно, сделай сам!

Шаг 6

Подключение встраиваемого освещения: Снимите старую коробку

Протяните шнур через отверстие для розетки.

Семейный мастер на все руки

Опустите утяжеленную нить через отверстие в верхней пластине и привяжите к ней конец троса. Потяните кабель вверх и проложите его к отверстию переключателя. Независимо от того, выбираете ли вы выключатель или розетку для подачи питания, замените существующую электрическую коробку на новую. На фото 2 показано как. Убрав старую коробку, вы сможете использовать отверстие для ловли нового кабеля (фото 6). Затем определите требуемый размер коробки и установите новую коробку для реконструкции, достаточно большую, чтобы безопасно вместить все провода (Фото 11). Мы использовали 20-cu.-in. пластиковая коробка. Убедитесь, что в новой коробке есть встроенные кабельные зажимы.

ВНИМАНИЕ:

Если у вас алюминиевая проводка, обратитесь к лицензированному специалисту, имеющему сертификат для работы с ней. Эта проводка тускло-серого цвета, а не тускло-оранжевого, характерного для меди.

Вырежьте прорезь для легкого доступа

Вам понадобятся прорези в потолке для проводки и корпусов.

Вам нужно будет вырезать отверстия в потолке для установки встраиваемых светильников. Теперь, когда вы нашли источник питания и у вас есть план, показывающий расположение встроенного освещения и выключателей, пришло время выяснить, как вы будете прокладывать кабели. Начните с поиска элементов потолочного каркаса (балки) с помощью искателя шпилек и определения направления их движения. Обычно они расположены на расстоянии 16 или 24 дюйма по центру. Нарисуйте расположение балок на плане освещения. Теперь нарисуйте маршрут кабеля. Мы установили стандартный корпус встраиваемого светильника в слот, где у нас был доступ к потолочному каркасу. В других местах мы установили корпуса для реконструкции, которые монтируются в отверстие, вырезанное в гипсокартоне.

На рис. А показано, как мы проложили кабели для освещения. Убедитесь, что соединительные коробки на корпусах для реконструкции указаны для «сквозной ответвленной проводки», чтобы вы могли провести по крайней мере один кабель и один кабель к следующему устройству. Проверьте маркировку на корпусе, чтобы быть уверенным. Некоторые встраиваемые распределительные коробки позволяют использовать более двух кабелей.

Если у вас нет доступа к балочным пространствам с чердака, снимите с потолка кусок гипсокартона шириной от 12 до 16 дюймов (фото 1). Вырежьте прорезь перпендикулярно балкам на расстоянии около 6 дюймов от стены и сделайте ее достаточно длинной, чтобы вместить все пространства балок, в которых будет находиться утопленное приспособление и источник питания. В идеале отверстие должно быть на одной линии с выключателем и источником питания, чтобы вы могли использовать его для сверления верхней пластины (фото 4). Если нет, возможно, вам придется вырезать еще одно отверстие.

Прежде чем вырезать какие-либо отверстия, сделайте небольшое отверстие и измерьте глубину балок, чтобы убедиться, что встраиваемые светильники подходят. Большинству корпусов требуется около 7 дюймов. Посмотрите в прорезь с фонариком, чтобы проверить каждое пространство балки на наличие препятствий. Затем измерьте и отметьте центр каждого встроенного светильника в соответствии с вашим планом, регулируя положение по мере необходимости, чтобы избежать балок и других препятствий. Наконец, разметьте и вырежьте отверстия для корпусов (Фото 1).

ОСТОРОЖНО:

Некоторые изоляционные материалы, потолочные покрытия, штукатурка и шовные массы, изготовленные до 1979 года, содержат асбест. Вдыхание асбеста может вызвать рак и другие проблемы со здоровьем. Позвоните в местный отдел здравоохранения для получения информации о тестировании на асбест.

Шаг 12

Установите обивку и лампы.

Семейный мастер на все руки

Вызовите для осмотра электрооборудования, затем залатайте и покрасьте потолок. Закончите, установив планки и лампы в соответствии с вашим планом.

Выберите кабель в соответствии с номиналом цепи — калибр 14 для 15 ампер и калибр 12 для 20 ампер. На фото 4 – 7 показаны способы сверления и ловли кабеля в пластиковой оболочке.

Вот несколько советов:

• Размотайте, отрежьте и выпрямите трос как минимум на 15 % длиннее, чем, по вашему мнению, вам понадобится, прежде чем протягивать его через раму.
• Оставьте около 2 футов дополнительного кабеля в каждом отверстии.
• Прикрепите кабель скобами к балкам там, где у вас есть доступ (Фото 8).
• Пропустите только один или два кабеля через каждые 3/4 дюйма. отверстие, которое вы просверлили. Держите отверстия на расстоянии не менее 2 дюймов от верха и низа балок.
• Зачистите 12 дюймов оболочки кабеля перед тем, как вставить кабель в электрическую коробку. Обшивка должна выходить за пределы зажима на 1/4 дюйма (Фото 10).

После прокладки кабелей выполните окончательные соединения в светильниках, выключателе и розетке (фото 8 и 11 и рис. B) и установите реконструируемые кожухи на потолке (фото 9).). Если вы используете низковольтные лампы, такие как наши, и хотите их приглушить, установите специальный магнитный диммер. Замените потолочный гипсокартон и залатайте потолок после того, как инспектор по электрике утвердит работу. Затем покрасьте потолок и, наконец, установите встраиваемые светильники и светильники (Фото 12). Следуйте инструкциям, прилагаемым к вашему встраиваемому светильнику, для точных процедур установки.

Покупка встраиваемых светильников

Встраиваемый светильник в сборе состоит из корпуса (фото 8 и 9), обшивку (Фото 12) и лампу. На этикетках внутри корпуса перечислены совместимые стили отделки и лампы для каждого из них. Отклонение от спецификаций может привести к неэффективному освещению и, что более важно, к опасному перегреву.

Домашние центры предлагают широкий выбор базовых корпусов и отделки по цене от 20 до 40 долларов в зависимости от стиля. Вам придется заказывать менее распространенные огни, такие как 4-дюймовый. низковольтные светильники, которые мы используем. Световые салоны обычно имеют более широкий выбор и продавцов, которые могут помочь вам спроектировать освещение и заказать светильники.
