Подключение магнетрона в микроволновке
Когда подручная бытовая техника неожиданно выходит из строя, возникает множество проблем. Согласитесь, неприятно, если вы настроились позавтракать и вдруг оказывается, что микроволновка работает, но не греет. Ситуация, конечно, не критичная, ведь разогреть еду можно и другими способами, но времени это займет больше и количество грязной посуды увеличится. Хоть микроволновая печь и не самый необходимый и дорогостоящий агрегат на кухне, все-таки выкинуть ее жалко, тем более, если причина поломки вполне устранима. Чтобы определиться, возможно ли починить технику самостоятельно или придется вызывать мастера, попробуем разобраться, почему микроволновка не греет, но работает и что делать в такой ситуации. Также проблема может заключаться не в самой печи, а в недостаточном напряжении домашней электросети.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Как проверить магнетрон в микроволновке. Схема подключения магнетрона
- Как проверить тестером магнетрон микроволновки на исправность. Проверить магнетрон микроволновки
- Свч ремонт магнетрона своими руками
- Магнетрон в микроволновке: зачем нужен, как проверить и починить
- Секреты ремонта СВЧ-печей
- Схема подключения магнетрона в микроволновке
- Какими способами мы можем проверить магнетрон микроволновки на неисправность? Рассказываю
- Устройство микроволновки
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Ремонт СВЧ печи микроволновки.
Как проверить магнетрон в микроволновке. Схема подключения магнетрона
СВЧ техника быстрого разогрева пищи в штатном режиме работы требует соблюдения определенных правил безопасности, которые изложены в инструкциях по эксплуатации. Когда же оборудование выходит из строя, а за ремонт берется неквалифицированный работник, то риски получить электрическую травму от высоковольтного напряжения или ухудшить здоровье за счет высокочастотного облучения резко возрастают.
Домашний мастер, умеющий замерить уровень напряжения электрической схемы, может безопасно выполнить ремонт микроволновой печи своими руками. Но для этого необходимо предварительно ознакомиться с ее конструкцией, опасными узлами, правилами безопасности при поисках неисправности, обратить особое внимание на проверки и опробование.
Принципиально конструкцию микроволновой печи удобно представить упрощенной картинкой. Разогрев пищи происходит в кулинарной камере под воздействием высокочастотного электромагнитного излучения. Оно создается магнетроном и направляется к пище по волноводу. Программатор с регулятором мощности через модуль устройства управления влияют на высоковольтное напряжение, питающее источник СВЧ излучений и заканчивают таким образом технологический цикл.
Структура электрооборудования микроволновки принципиально выделена на картинке цветовыми блоками:. Возможные причины появления неисправностей в этих блоках разберем ниже, но предварительно рассмотрим их размещение внутри корпуса. Перед снятием крышки с корпуса прибора необходимо отключить оборудование от напряжения питания сети, принять меры к разряду высоковольтного конденсатора.
По центру микроволновой печи расположен магнетрон.
Сверху справа виден сетевой фильтр, на который подается питание вольт по трехпроводной схеме. Слева посередине смонтирован модуль управления. Концевые переключатели электромеханической блокировки контролируют положение дверцы микроволновки с защитным фильтром, блокирующим при работе попадание СВЧ излучения за пределы камеры.
Трансформатор своей высоковольтной частью схемы с диодом, предохранителем и конденсатором обеспечивает подачу напряжения питания на магнетрон, который при работе сильно нагревается. Для снижения температуры создана система охлаждения, действующая по принципу обдува потоком воздуха. Вращающаяся крыльчатка вентилятора создает поток ветра через радиаторы охлаждения магнетрона и отвод тепла в комнату через отверстия.
Таким же образом снижается температура конвектора. Расположение термопредохранителя и сетевого фильтра с вводом кабеля электропитания показано на виде сверху. Чаще всего дефекты микроволновки проявляются при нарушении условий работы, указанных производителем.
По этой причине инструкцию по эксплуатации необходимо прочитать не только при покупке новой печи, но периодически восстанавливать в памяти через определенное время. Чистота поддержания рабочей камеры обеспечивается разогревом пищи в специальной посуде с закрывающимися крышками, которые препятствуют попаданию жирного пара на внутренние поверхности оборудования.
Со временем они темнеют, накапливаются, затвердевают, образуют пятна неравномерного нагрева и отвода тепла. Устранять подобны дефекты очень сложно. Пары жира способны попадать на электрические контакты микропереключателей дверцы, нарушать их работу, приводить к сбоям автоматики.
Проникновение паров в СВЧ тракт приводит к пробою его изоляции даже пониженным напряжением и выводу из строя. А его ремонт довольно дорог. В электрической схеме микроволновки чаще всего возможно перегорание плавкой вставки предохранителя, состоящей из калиброванной проволочки, подобранной для надежной работы при номинальной нагрузке, но четко разрушаемой за определенное время по току превышения — времятоковой характеристике.
По этой причине заменять их случайными проволоками, даже подходящими по диаметру, весьма некорректно. Ток нагрузки они пропустят и работать будут, а то, что правильно осуществят защиту оборудования при возникновении перегрузок и коротких замыканий, остается под вопросом. Чтобы получить ответ на него требуется на опытном образце, используя стенд с регулируемым источником напряжения и измерительными приборами тока и времени, отбить уставки и только после этого припаять паяльником внутрь корпуса откалиброванную вставку.
Для домашнего мастера это сделать нельзя. Поэтому рекомендуем купить новый предохранитель в сервисном центре. Сетевой и высоковольтный предохранители устанавливаются в подпружиненные клеммы. Причем последний размещается внутри прочного пластикового корпуса, обладающего высоковольтной изоляцией. Микроволновки отдельных производителей имеют еще один предохранитель, защищающий трансформатор на стороне вольт. Он встроен в корпус, закрыт слоем изоляции.
Провода подачи и отвода напряжения подключаются съемными зажимами и прокладываются жгутами навесным методом.
Каждый из них повторяет ее положение так, как показано на схеме. Для этого создана специальная кинематическая схема с подпружиненными рычагами, воздействующими на кнопку микрика. Для повышения безопасности эксплуатации электрической схемы алгоритм блокировки выполнен по сложному принципу с комплексным обеспечением:. Второй способ сделан для того, чтобы при неплотно закрытой дверце СВЧ излучение не могло пройти за пределы рабочей камеры.
Поскольку этот дефект визуально определить не возможно, то создаваемый ток КЗ ведет к перегоранию сетевого предохранителя. Выполняя ремонт микроволновой печи своими руками необходимо обращать внимание на то, что срабатывание микропереключателей при манипуляциях с дверцей строго настроено по времени: SWC переключается чуть медленнее, чем SWA чтобы исключить ложные перегорания предохранителя FU1.
Проверяя работу микропереключателей обратите внимание на механическое состояние ригеля, воздействующего на кнопку микрика.
Пары жира способны накапливаться на конвекторе и элементах вращения рабочего стола, вызывать неравномерное движение. Это приводит к дефектам, когда создаются перегреваемые места, переходящие в свищи СВЧ тракта. Поэтому равномерность движения стола и чистоту поверхности волновода необходимо контролировать, а самим разбирать СВЧ тракт или магнетрон не стоит. Это работа для сервисного центра, а стоимость ее вполне приемлема.
Стабилитрон D2 ограничивает разность потенциалов на ней. За счет этого происходит циклическая подача напряжения на обмотку реле от С4, которое ведет к срабатыванию контакта RY и разряду электролитического конденсатора, после чего он снова начинает заряжаться.
При срабатываниях реле своим контактом подключает напряжение вольт на входную обмотку высоковольтного трансформатора, который питает магнетрон в импульсном режиме. При этом изменяется время подачи высоковольтного импульса на магнетрон и, соответственно, продолжительность его облучения или выходная мощность.
В трансформаторе за счет электротехнических процессов постоянно накапливается электромагнитная энергия. При резком отключении она способна формировать мощный выплеск СВЧ излучения из магнетрона, который способен прожечь камеру или волновод. Для исключения подобного дефекта первичная обмотка параллельно подключена к сопротивлениям R4. Без них микроволновка станет опасно сифонить СВЧ излучением, а уменьшение их номинала вполне возможно например, из-за загрязнений жировым слоем.
Сразу увеличивается длительность прохождения импульсов. Они приведут к общему перегреву и отключению микроволновки по верхнему пределу температуры в камере. У некоторых моделей микроволновых печей используется усложненный режим создания импульсов питания магнетрона за счет установки на валу таймера дополнительных кулачков с контактами, которые дополнительно регулируют мощность излучения.
В устройстве формирования импульсов механически работает переключающий контакт реле, постоянно коммутирующий довольно высокие токи.
За счет создаваемых нагрузок он чаще всего является причиной отказа микроволновки. На контакт подключается тестер в режиме омметра. Причиной неисправности может быть пробитие диода D1 или стабилитрона D2. Кроме их проверок необходимо также оценить работоспособность реле RY, обмотка которого подвергалась воздействию повышенного напряжения.
Для питания используется схема однополупериодного выпрямления высоковольтного напряжения. При этом выход трансформатора рассчитан на работу в режиме короткого замыкания выходной обмотки не менее пяти минут. Принцип работы умножителя тот же, что и у старых ламповых телевизоров: положительная полугармоника синусоиды посредством VD2 заряжает С1 до амплитуды 2 кВ, а отрицательная — дозаряжает до 4-х. Магнетрон начинает вырабатывать импульс, разряжая С1 и процесс подачи 4 кВ возобновляется.
Высоковольтным предохранителем FU2 осуществляется защита магнетрона от перегрева, создаваемого включением в работу микроволновки с пустой рабочей камерой или загруженными в нее металлическими предметами, а также в случаях пробоя высоковольтного диода.
Разрядным резистором R1 частично снижается потенциал СВЧ импульса в том случае, когда пользователь открывает дверцу микроволновки во время разогрева пищи. R1 снижает импульс облучения. Диод VD1 осуществляет дополнительную защиту у отдельных моделей микроволновок. Он снижает электрическую дугу, возникающую при перегорании высоковольтного предохранителя, энергия которой дополнительно питает магнетрон, вызывая всплеск СВЧ излучения. Защитный диод и предохранитель созданы для одноразового применения и после срабатывания подлежат замене.

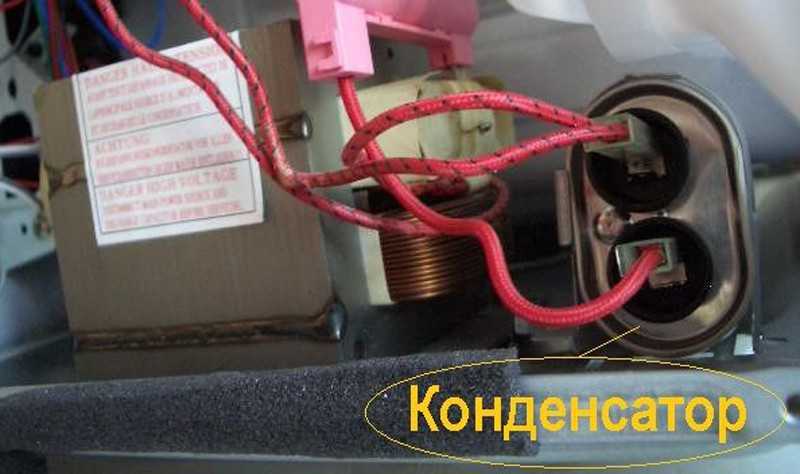

Исправность конденсатора С1 определяется замером его емкости при заряде. Частично оценить работоспособность можно по величине емкостного сопротивления переменному току. Состояние его электрической цепи можно вызвонить обыкновенным тестером, переключив его в режим омметра. Он состоит их двух проходных высоковольтных конденсаторов и может быть пробит напряжением. Необходимо проверить его электрическое сопротивление омметром. К нему подключена нить накала, разогреваемая током в 10 ампер при напряжении питания 6.
При холодной нити общее сопротивление фильтра и цепи накала будет иметь значение близкое к нулю. Разбирать конденсаторы фильтра нельзя. Материал их изоляции токсичен. Далее можно снять обойму проходных выключателей без разборки магнетрона и нарушения тракта СВЧ излучения. Обычно пробой изоляции заметен на глаз.
Но может быть и скрытый дефект, создающий ток утечки на корпус под напряжением. Его можно выявить специальными замерами. Причиной может стать разгерметизация конструкции корпуса, когда вместо вакуума внутри оказался воздух: магнетрон работать не будет. Также возможно размагничивание постоянных магнитов, создающих поле отклонения электронов.
Оно возникает от перегрева высокой температурой.
Как проверить тестером магнетрон микроволновки на исправность. Проверить магнетрон микроволновки
Для нормальной работы магнетрона необходимо: наличие эмитирующего элемента и присутствие электрического и магнитного полей. Магнитное поле магнетрона создается магнитной системой состоящей из двух кольцевых магнитов, которые входят в конструкцию магнетрона.
Электрическое поле возникает в результате подачи высокого напряжения на катод магнетрона. Другими словами, давайте рассмотрим подробнее, что и как, обеспечивает питание магнетрона в микроволновой печи. Схема питания магнетрона изображена на рисунке ниже. Высоковольтный — силовой трансформатор содержит три обмотки. Эта обмотка представляет собой 2 — 3 витка обычного монтажного провода, довольно большого сечения, ведь цепь накала потребляет весьма большой ток, в районе 10 — ти ампер.
[СКАЧАТЬ] Схема подключения магнетрона в свч PDF бесплатно или читать Что такое магнетрон в микроволновке, как его проверить и починить.
Свч ремонт магнетрона своими руками
Древние люди открыли огонь и с его помощью согрелись, защитились и приготовили еду. В плане готовки процесс приготовления пищи не менялся тысячелетиями. Прорыв произошел в двадцатом веке, когда придумали генератор сверх высоких частот СВЧ размером с кулак. Тогда решили, что можно приготовить еду и с помощью СВЧ. Электромагнитная волна заставляет колебаться молекулы воды, которые из-за трения разогреваются.
Процесс разогревания пищи стал быстрым и СВЧ вошли в нашу жизнь. Бытует мнение, что в СВЧ можно готовить, а не только разогревать. Это мнение ошибочно, так как в процессе кипения, жаренья одни химические вещества в пище переходят в другие. Микроволнами этот процесс заменить нельзя. Суть работы СВЧ в том, что генератор, он же магнетрон, генерирует высокую частоту порядка 2,4 ГГц под действием большого управляющего напряжения около 4,2 кВ.
Магнетрон в микроволновке: зачем нужен, как проверить и починить
Далее с помощью силового трансформатора который выполняет также роль стабилизатора напряжение подается на схему удвоения напряжения собранную на VD1, C1. Сопротивление R1 имеет номинал от 1 до 10 Мом и нужно для того чтобы обеспечивать разряд конденсатора С1 при выключенной печи. В импортных конденсаторах резистор монтируется внутри. Предохранительный диод VD2 фьюз диод служит для защиты трансформатора от перегрева в случае замыкания в магнетроне или чрезмерном повышении напряжения на конденсаторе С1.
Работает на пробой как Р2М в телевизоре Фунай.
Консультации по ремонту только онлайн через Вопрос-Ответ. Быстрый нагрев, который сделал микроволновую печь такой популярной, возможен благодаря магнетрону.
Секреты ремонта СВЧ-печей
Разогрев пищи в микроволновке осуществляется излучением, частота которого равна МГц, создаваемым магнетроном. Если после включения печи тарелка крутится, свет в камере горит, вентилятор работает, а еда остаётся холодной или греется неприлично долго — значит что-то не в порядке с этой лампой. Если знать, как проверить магнетрон в микроволновке, то можно обойтись без похода в мастерскую. Тем более что неисправной может оказаться какая-либо вспомогательная деталь в схеме магнетрона. На что способна микроволновка.
Схема подключения магнетрона в микроволновке
Микроволновая печь — бытовой прибор для быстрого приготовления, разогрева, разморозки пищи или напитков. Скорость и эффект, оказываемый на продукты в камере печи, зависит от степени воздействия на них сверхвысоких частот не только по всей длине камеры, но и по всему объему ее площади.
Источником СВЧ-излучения, с частотой в пределах МГц является сверхчастотный излучатель — магнетрон, а его питание высоковольтным напряжением в вольт обеспечивается от трансформатора. Для микроволновки по степени важности он стоит на втором месте после магнетрона. Законы физики поясняют, сверхвысокие частоты — волны, по характеристикам схожи с световым и радиоизлучением, что позволяет СВЧ лучам проникать вовнутрь пищи и заставлять двигаться их полярные молекулы с высокой скоростью.
Принцип работы и схема включения магнетрона микроволновой печи . Поэтому подключение магнетрона к бытовой электросети осуществляется.
Какими способами мы можем проверить магнетрон микроволновки на неисправность? Рассказываю
Микроволновая печь прочно вошла в обиход и стала одним из незаменимых атрибутов любой квартиры. Этот бытовой прибор позволяет за считаные минуты разогреть или приготовить пищу при помощи невидимого для глаза излучения. Но чтобы узнать, откуда берется это излучение и насколько оно безопасно для человека, необходимо понимать устройство и принцип работы магнетрона микроволновой печи, который и является генератором высокочастотных волн.
Микроволновым называется электромагнитное излучение с длиной волны от 1 мм до 1 м.
Устройство микроволновки
ВИДЕО ПО ТЕМЕ: Устройство магнетрона
Главная деталь в любой СВЧ печи — это магнетрон. Магнетрон — это такая специальная вакуумная лампа, которая создаёт СВЧ-излучение. СВЧ-излучение весьма интересным образом воздействует на обычную воду, которая содержится в любой пище. При облучении электромагнитными волнами частотой 2,45 ГГц молекулы воды начинают колебаться. В результате этих колебаний возникает трение. Да, обычное трение между молекулами.
Чтобы получить частные и высокие колебания, используют магнетроны. Электрические и магнитные поля действуют с высокой силой.
Отключайте сетевой шнур печи от питающей розетки каждый раз перед тем, как снять кожух. Начинайте любые работы внутри печи только после того, как разрядите высоковольтный конденсатор и отключите провода от первичной обмотки высоковольтного трансформатора.
При проверке и настройке микроволнового блока печи ее следует нагрузить, вставив чашу с 1 литром воды в печь. Если ремонт был связан с демонтажем или заменой магнетрона, при обратной установке магнетрона в печь обратите особое внимание на отсутствие повреждений и правильную установку изолирующей прокладки. Измеряется утечка между выводами конденсатора и каждым выводом и корпусом конденсатора. Во всех случаях мультиметр, включенный в режим R x , должен показывать бесконечность.
В предыдущей статье о неполадках микроволновки описывались типичные простые неисправности СВЧ печи, и методы их исправления, доступные практически всем пользователям, не имеющим специальных познаний в радиоэлектронике. Но часто микроволновка не греет из-за серьезных поломок в электронных компонентах и узлах кухонного агрегата. В данном материале описаны методы поиска причин, почему микроволновая печь не работает, или слабо греет, а также возможности самостоятельного ремонта при наличии радиотехнических знаний, навыков и минимальной измерительной и элементной базы.
Внешний вид и внутреннее устройство блока управления микроволновки Система генерации сверхвысокочастотных радиоволн силовая цепь питания и вольтдобавки магнетрона для микроволновки, непосредственно излучающего микроволны.
Как правильно подключить магнетрон в микроволновке
Консультации по ремонту только онлайн через Вопрос-Ответ. Быстрый нагрев, который сделал микроволновую печь такой популярной, возможен благодаря магнетрону. Когда он ломается, выходит из строя вся печь. Если вы можете найти магнетрон в микроволновке, любознательны и любите проверять сервисные центры на честность и компетентность, то эта статья для вас. Это генератор сверхвысокочастотного СВЧ излучения в печи.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Ремонт микроволновой печи своими руками
- Магнетрон в микроволновке: зачем нужен, как проверить и починить
- Как проверить магнетрон в микроволновке. Схема подключения магнетрона
- Ремонтируем СВЧ-печь своими руками без сервисов
- Ремонт элементов микроволновой печи
- Принцип работы магнетрона микроволновой печи
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как проверить магнетрон
Ремонт микроволновой печи своими руками
Микроволновая печь прочно вошла в обиход и стала одним из незаменимых атрибутов любой квартиры.
Этот бытовой прибор позволяет за считаные минуты разогреть или приготовить пищу при помощи невидимого для глаза излучения. Но чтобы узнать, откуда берется это излучение и насколько оно безопасно для человека, необходимо понимать устройство и принцип работы магнетрона микроволновой печи, который и является генератором высокочастотных волн.
Микроволновым называется электромагнитное излучение с длиной волны от 1 мм до 1 м. Данный вид излучения используется не только в бытовых целях, но также в системах навигации и радиолокации, а кроме того обеспечивает работу сотовой связи и спутникового телевидения. Микроволны могут генерироваться как искусственным, так и естественным способом например, на Солнце. Другое название микроволн — это излучение сверхвысокой частоты, или СВЧ.
Во всех типах бытовых микроволновок установлена единая частота излучения, равная МГц. Данная величина является международным стандартом, которого производители бытовой техники должны строго придерживаться, чтобы их продукция не создавала помехи в работе других микроволновых устройств.
Именно он запатентовал применение устройства, генерирующего микроволны, для приготовления пищи, тем самым положив начало использования микроволновых печей в быту.
В последующие несколько десятилетий эта технология была доведена до совершенства, что позволило наладить массовый выпуск простых и недорогих устройств для быстрого разогрева пищи. Чтобы нагреть какой-либо материал в микроволновой печи, необходимо присутствие в его составе дипольных молекул, то есть молекул, имеющих противоположные электрические заряды на обоих концах.
В пищевых продуктах главным их источником является вода. Под воздействием излучения сверхвысокой частоты эти молекулы начинают выстраиваться вдоль силовых линий электромагнитного поля, меняя свое направление около 5 миллиардов раз в секунду.
Возникающее между ними трение сопровождается выделением тепла, которое и нагревает пищу. Однако микроволны не способны проникнуть глубже, чем на см от поверхности продукта, поэтому все, что находится под этим слоем, прогревается за счет теплопроводности от нагретых участков.
В большинстве видов микроволновой техники генератором сверхвысокочастотных колебаний является магнетрон. Устройства, похожие по своему принципу действия — клистроны и платинотроны, не получили настолько широкое распространение.
Впервые магнетрон был применен в СВЧ-печах в году. Наиболее часто в технике используется многорезонаторный магнетрон, состоящий из нескольких компонентов:. Благодаря простоте конструкции и невысокой стоимости магнетроны нашли применение во многих сферах, но наибольшее распространение они имеют:.
Работа микроволновой печи основана на преобразовании электрической энергии в электромагнитное излучение сверхвысокой частоты, которое приводит в движение молекулы воды, находящиеся в пище. Дипольные молекулы, постоянно меняющие направление, вырабатывают тепло, которое и позволяет быстро нагреть продукты, при этом сохраняя их полезные свойства. Устройством, которое генерирует микроволны, является магнетрон.
Магнетрон, по сути, является электровакуумным диодом, в работе которого применяется явление термоэлектронной эмиссии.
Данное явление возникает в процессе нагрева поверхности эмиттера или катода. Под действием высокой температуры наиболее активные электроны стремятся покинуть его поверхность, но это будет происходить только тогда, когда на анод подается напряжение.
При этом возникает электрическое поле, и электроны начинают движение к аноду, направляясь вдоль его силовых линий. Если электроны оказываются в зоне действия магнитного поля, то их траектории отклоняются в сторону направления силовых линий. Анод магнетрона имеет форму цилиндра с системой полостей, или резонаторов, внутри которого находится катод с нитью накаливания. Два кольцевых магнита, расположенных по краям анода, создают внутри анода магнитное поле, благодаря которому электроны не движутся напрямую от катода к аноду, а меняют свою траекторию, вращаясь вокруг катода.
Вблизи резонаторов электроны отдают им часть своей энергии, что приводит к образованию в их полостях мощного сверхвысокочастотного поля, которое выводится наружу с помощью проволочной петли, подключенной к антенне-излучателю.
Чтобы привести в действие магнетрон, необходимо подать на анод высокое напряжение порядка тысяч вольт.
Поэтому подключение магнетрона к бытовой электросети осуществляется посредством высоковольтного трансформатора. Помимо этого схема включения микроволновой печи включает в себя волновод, передающий излучение внутрь камеры, цепь коммутации, блок управления, а также элементы защиты и охлаждения.
Кроме того, внутренние стенки камеры и тонкая металлическая сетка на дверце устройства препятствуют выходу излучения за его пределы. Большинство современных производителей микроволновых печей предлагают возможность выбора мощности прибора. От этого параметра, в свою очередь, зависит режим работы разморозка или нагрев и скорость нагрева пищи. Однако конструктивные особенности магнетрона не позволяют уменьшить его мощность, поэтому для снижения интенсивности нагрева питание на него подается через определенные промежутки времени.
Эти паузы в работе магнетрона можно заметить, если включить микроволновку на средней мощности и прислушаться к звуку ее работы.
Не так давно некоторые производители бытовой техники заявили о появлении ряда моделей микроволновых печей с инверторной схемой питания. Применение этой схемы позволило не только увеличить объем полезного пространства в камере за счет уменьшения габаритов излучателя, но и снизить энергопотребление устройства.
В отличие от обычных моделей, температура нагрева в печах инверторного типа меняется плавно, однако их стоимость на порядок выше. Во время работы магнетрон выделяет большое количество тепла, поэтому на его корпус устанавливается радиатор. Поскольку перегрев является основной причиной выхода из строя магнетрона, то для его защиты применяются и другие методы:. Главное преимущество современных магнетронов для бытовых микроволновых печей в их взаимозаменяемости.
На различные модели микроволновок будут подходить магнетроны производства других фирм, поэтому при необходимости их можно менять. При этом единственным необходимым требованием будет соответствие по мощности. Купить магнетрон можно во многих магазинах электроники, однако чтобы сделать правильный выбор, необходимо разобраться в его параметрах и маркировке.
Наиболее часто в микроволновках устанавливаются следующие модели магнетронов:.
Даже изучив все необходимые параметры этого устройства, производить замену магнетрона в домашних условиях не рекомендуется. Во-первых, снять его самостоятельно будет довольно тяжело, а во-вторых, обеспечить его безопасную работу после установки сможет только квалифицированный специалист. Замена магнетрона может потребовать довольно существенных финансовых затрат, поэтому прежде чем покупать новое устройство, необходимо произвести диагностику старого, чтобы убедиться, что оно действительно неисправно.
Проверка может быть выполнена в домашних условиях с помощью обычного тестера. Для этого потребуется:. По окончании диагностики можно сделать выводы о неисправности тех или иных деталей. К основным причинам выхода из строя магнетрона можно отнести следующие:. Ваше имя. Сохранить моё имя, email и адрес сайта в этом браузере для последующих моих комментариев.
Главная — Для кухни — Микроволновка — Принцип работы и схема включения магнетрона микроволновой печи.
Что такое микроволны и как они нагревают пищу Устройство магнетрона и его применение Принцип работы магнетрона Как магнетрон влияет на мощность СВЧ Охлаждение и защита магнетрона Можно ли заменить магнетрон Диагностика неисправностей и причины их появления.
Микроволновое излучение. Нагрев пищи при помощи СВЧ. Устройство магнетрона. Магнетроны в радиолокации. Электровакуумный диод. Схема включения магнетрона. Стандартная конфигурация магнетрона. Нам важна ваша оценка! Оставить комментарий Отменить ответ. При включении микроволновки выбивает пробки — проблемы и их решение. Что такое конвекция в микроволновой печи и как ей пользоваться.
Альтернатива микроволновке — чем заменить СВЧ. Подписка на нашу рассылку.
Магнетрон в микроволновке: зачем нужен, как проверить и починить
Микроволновая печь прочно вошла в обиход и стала одним из незаменимых атрибутов любой квартиры. Этот бытовой прибор позволяет за считаные минуты разогреть или приготовить пищу при помощи невидимого для глаза излучения.
Но чтобы узнать, откуда берется это излучение и насколько оно безопасно для человека, необходимо понимать устройство и принцип работы магнетрона микроволновой печи, который и является генератором высокочастотных волн. Микроволновым называется электромагнитное излучение с длиной волны от 1 мм до 1 м. Данный вид излучения используется не только в бытовых целях, но также в системах навигации и радиолокации, а кроме того обеспечивает работу сотовой связи и спутникового телевидения. Микроволны могут генерироваться как искусственным, так и естественным способом например, на Солнце.
Нужна схема all-audio.proпиальная на микроволновку Samsung cednr1s На снимке подключение магнетрона соответствует всем.
Как проверить магнетрон в микроволновке. Схема подключения магнетрона
Техники в наших домах становится все больше, что делает жизнь более комфортной. Но любая техника когда-то ломается. Чтобы не ждать мастера, можно попытаться устранить поломки самому. В этой статье будем говорить о микроволновых печах и способах устранения их неполадок.
Ремонт микроволновки своими руками, в основном, сводится к определению пострадавшего блока и его замене на исправный. Изредка необходимо заменить детали. Ремонт микроволновки своими руками пойдет проще, если вы будете хоть немного представлять себе ее строение и функции элементов. Зная алгоритм работы и какая деталь за что отвечает, проще определять причины поломки.
Ремонтируем СВЧ-печь своими руками без сервисов
Микроволновая печь прочно вошла в обиход и стала одним из незаменимых атрибутов любой квартиры. Этот бытовой прибор позволяет за считаные минуты разогреть или приготовить пищу при помощи невидимого для глаза излучения. Но чтобы узнать, откуда берется это излучение и насколько оно безопасно для человека, необходимо понимать устройство и принцип работы магнетрона микроволновой печи, который и является генератором высокочастотных волн. Микроволновым называется электромагнитное излучение с длиной волны от 1 мм до 1 м. Данный вид излучения используется не только в бытовых целях, но также в системах навигации и радиолокации, а кроме того обеспечивает работу сотовой связи и спутникового телевидения.
