Подключение магнетрона. Магнетрон в микроволновке: устройство, принцип работы и методы диагностики неисправностей

Что такое магнетрон и как он работает в микроволновой печи. Как проверить исправность магнетрона в домашних условиях. Какие основные неисправности магнетрона встречаются чаще всего. Можно ли отремонтировать магнетрон самостоятельно.

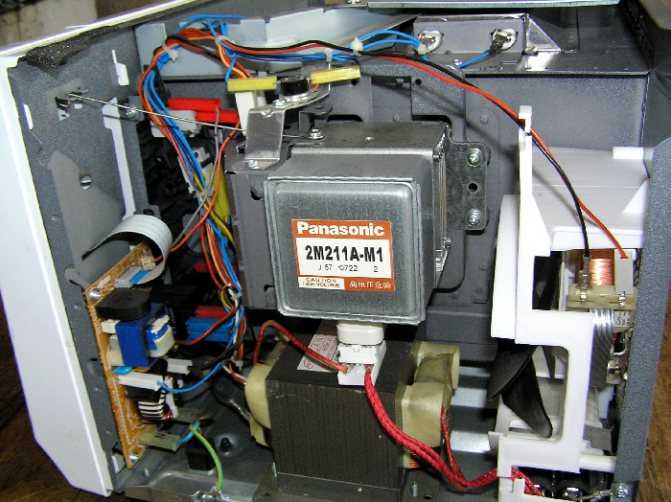

Что такое магнетрон и зачем он нужен в микроволновке

Магнетрон — это ключевой компонент микроволновой печи, отвечающий за генерацию СВЧ-излучения. Без исправно работающего магнетрона микроволновка не сможет нагревать и готовить пищу.

Принцип работы магнетрона основан на взаимодействии потока электронов с электромагнитным полем. В результате генерируются микроволны частотой около 2450 МГц, которые и нагревают пищу в камере печи.

Из каких основных частей состоит магнетрон?

• Катод — источник электронов
• Анод — цилиндр с резонаторными полостями
• Постоянные магниты
• Антенна для вывода СВЧ-энергии
• Система охлаждения

Благодаря такой конструкции магнетрон способен генерировать мощное СВЧ-излучение при компактных размерах. Мощность бытовых магнетронов обычно составляет 600-1000 Вт.

Как проверить исправность магнетрона в микроволновке

Если микроволновка перестала нагревать пищу, вероятной причиной может быть неисправность магнетрона. Как же определить, работает ли магнетрон?

Простые способы проверки работы магнетрона:

1. Поставьте в печь стакан воды и включите на 1-2 минуты. Если вода не нагрелась — магнетрон неисправен.
2. Прислушайтесь к звуку работающей печи. При исправном магнетроне слышно низкое гудение.
3. Осмотрите внутренние стенки камеры на предмет потемнений и следов горения.

Для более точной диагностики потребуется разборка микроволновки и проверка магнетрона тестером. Но эту процедуру лучше доверить специалисту из-за высокого напряжения.

Основные неисправности магнетрона в микроволновой печи

Магнетрон — довольно надежный элемент, но со временем может выходить из строя. Какие поломки встречаются чаще всего?

Наиболее распространенные неисправности магнетрона:

• Пробой высоковольтного конденсатора
• Обрыв нити накала катода
• Нарушение герметичности вакуумной камеры
• Повреждение керамического изолятора антенны
• Размагничивание постоянных магнитов

К сожалению, большинство этих неисправностей неремонтопригодны. В таких случаях требуется полная замена магнетрона на новый.

Можно ли отремонтировать магнетрон самостоятельно

Полноценный ремонт магнетрона в домашних условиях практически невозможен из-за сложности его конструкции. Однако некоторые мелкие неисправности все же можно попробовать устранить своими руками.

Что можно попытаться сделать самостоятельно:

• Очистить от нагара колпачок антенны
• Заменить поврежденный колпачок антенны
• Проверить и при необходимости заменить высоковольтный конденсатор
• Восстановить отошедшие контакты

Любые работы с магнетроном требуют соблюдения правил электробезопасности из-за высокого напряжения. При отсутствии опыта лучше обратиться к специалисту по ремонту микроволновок.

Как подобрать и заменить магнетрон в микроволновой печи

Если диагностика показала необходимость замены магнетрона, важно правильно подобрать новую деталь. На что обратить внимание при выборе?

Ключевые параметры для подбора магнетрона:

• Мощность (должна соответствовать мощности печи)
• Рабочая частота (около 2450 МГц)
• Габаритные размеры
• Расположение и тип выводов
• Совместимость с моделью микроволновки

Замену магнетрона рекомендуется производить в сервисном центре. Но при наличии навыков можно выполнить работу самостоятельно, строго соблюдая технику безопасности.

Как продлить срок службы магнетрона в микроволновке

Хотя магнетрон является расходным элементом, правильная эксплуатация микроволновой печи позволит значительно увеличить срок его службы. Какие меры помогут сохранить магнетрон?

Советы по продлению срока службы магнетрона:

1. Не включайте пустую микроволновку
2. Не превышайте максимальное время непрерывной работы
3. Своевременно очищайте камеру печи от загрязнений
4. Не используйте металлическую посуду
5. Не допускайте перегрева продуктов

Соблюдение этих простых правил поможет избежать преждевременного выхода из строя магнетрона и продлит срок службы вашей микроволновой печи в целом.

Стоит ли ремонтировать магнетрон или лучше купить новую микроволновку

При выходе из строя магнетрона перед владельцем микроволновки встает вопрос: ремонтировать старую технику или приобрести новую? Давайте рассмотрим все «за» и «против».

Факторы, которые стоит учесть при принятии решения:

• Возраст и общее состояние микроволновки
• Стоимость нового магнетрона и работ по его замене
• Цены на новые микроволновые печи
• Наличие других неисправностей в старой технике
• Появление новых функций в современных моделях

В большинстве случаев ремонт оправдан, если микроволновка не старше 5-7 лет и не имеет других серьезных неисправностей. В остальных ситуациях часто выгоднее приобрести новую модель с улучшенными характеристиками.

Микроволновка всё работает но не греет — Ремонт микроволновых печей — Крупная бытовая техника — Каталог статей

    Прежде чем разбирать печку стоит замерить напряжение в сети оно не должно быть ниже 200v. При низком напряжении в сети магнетрон может не излучать энергию!

     В первую очередь проверяется высоковольтный предохранитель смотрите устройство микроволновой печи. Если предохранитель перегорел проверяем элементы умножителя

(здесь удвоителя) диод и конденсатор.

     Конденсатор проверяется омметром  (тестером)

на заряд разряд если в тестере стоят две батарейки то проблем нет стрелка откланяется

очень заметно если одна батарейка то едва заметно но всё же видно.При исправном

конденсаторе стрелка отклонится и уйдёт на бесконечность. Если стрелка паказывает какое-то сапротевление конденсатор пробит(часто бывает). Стрелка не откланяется конденсатор оборван.

     Диод проверить сложно поэтому меняем на заведомо

исправный. Диод конденсатор исправны проверяем магнетрон его проходной конденсатор

его выводы не должны звонится с корпусом магнетрона если звонятся то пробит прходной

конденсатор (обычно видно с боку трещина и нагар).

Фотографии пробитых деталей и показания омметра

     Далее проверяем нить накала на обрыв измеряем сопротивление между выводами проходного конденсатора омметр покажет десятые доли ома нормально.

Стрелка не отклонилась стоит на бесконечности обрыв в цепи нити накала.

Скорей всего оторвался один из выводов катушки индуктивности фильтра под крышкой

катушки припаяны тугоплавким припоем к выводам конденсатора и выводам магнетрона.

Если есть возможность припаять тугоплавким припоем припаяйте нет обмотайте туго многожильным медным проводом вывод катушки предварительно зачистив.

Обматывайте по всей длине зачистки НЕ ПАЯЙТЕ ОЛОВОМ. Другой конец обматайте

вокруг вывода магнетрона.

  Наконец всё проверено всё исправно:

 1 нить накала звонится

 2 проходной конденсатор не пробит

 3 конденсатор умножителя исправен

 4 диод умножителя установлен заведомо исправный

 5 высоковольтный предахронитель цел

Ставим в печку стакан воды

Мощность печки на максимум

Время печки на пять минут

Включаем

Тестер ставим на измерение переменного напряжения

Внимание соблюдайте технику безопасности 220v опасно для жизни на вторичной обмотке трансформатора присутствует 2000v возможно появление дуги

Тестер подключаем к ПЕРВИЧНОЙ ОБМОТКЕ ТРАНСФОРМАТОРА

Тестер показывает 220v но вода не нагревается

ещё раз проверяем высоковольтный предохранитель он цел

МАГНЕТРОН НЕ ИСПРАВЕН

На фотографиях представлены не излучающие магнетроны хотя

неисправностей выше описанных в них не было найдено всё идеально чисто всё звонится

не где не коротит. Замена этих магнетронов на новые востановило работу печей

Ниже читайте о замене магнетрона

——————————————

Вывод магнетрона соединенный с катодом обозначается как «F»

сюда подключаются обычно два провода с обмотки накала и с конденсатора

умножителя.

Другой вывод обозначен как «FA» сюда подключается второй вывод с обмотки накала

————————

———————-

Лучше всего менять магнетрон на аналогичный.

Если нет идентичного подбираем подходящий по конструктивным параметрам. Из фотографий видно что крепится

магнетрон чаще всего четырмя болтами по горизонтали или

вертикали зависит от потока воздуха идущего через радиатор магнетрона. Дальше смотрим на длину  антенны обычно 30мм

бывает выше, форма колпачка (цилиндр, усечённый конус)

роли не играет.

Далее электрические параметры:

Мощность 600 — 1000 вт

Катодное напряжение 3,8 — 4 kv

Ток анода 200 — 300ма

Напряжение на нити накала 3,1 — 3,5v

Ток накала 10 — 13А

Характеристики магнетронов

Как видно из параметров мощности 600вт соответствует

напряжение на катоде 3,8kv а мощности 1000вт 4kv

отсюда вывод прежде всего магнетрон нужно подбирать

по мощности. Магнетроны разных фирм одной мощности

имеют также и все остальные параметры сходные.

На фото видно что один магнетрон больше по размерам он и мощнее

     Возможны и другие варианты и эксперименты но в любом

случае нужно стараться подобрать катодное напряжение

близкое для данного магнетрона.

Как скорректировать катодное напряжение.

На катодное напряжение в большей степени влияет

ёмкость конденсатора умножителя. Ёмкости конденсаторов

бывают от 0,98мкф до 1,2мкф увеличение ёмкости ведёт к

увеличению напряжения на катоде.

В общем нужно стремится чтоб магнетрон устойчиво

возбуждался приемлемо грел продукт и сам не перегревался



Нормальная рабочая температура магнетрона порядка 150

градусов поэтому корпус магнетрона и его радиатор

весьма горячии (рука не терпит).

Основной признак о перегреве магнетрона это

срабатывание защитного термореле на корпусе магнетрона

смотрите устройство микроволновой печи. Не забудьте

правильно подключить выводы магнетрона «FA» и «F»

(об этом было сказано выше)

Теперь о магнитах раскол обычно приводит к тому что

магнетрон перестает генерировать энергию были случаи

когда он продолжал генерировать но мощность значительно

падала

Красноярск ремонт микроволновок 8 933 332 3164





Проверка исправности магнетрона микроволновой печи

Случаи, когда разогрев еды происходит дольше обычно, или печь работает по внешним признакам, а свою основную функцию не выполняет, знакомы многим. Так происходит из-за сбоев в работе магнетрона. Эта деталь находится в каждой микроволновке, независимо от модели и стоимости. Без нее качественная работа просто невозможна.

Что такое магнетрон

Внутренний компонент, представляющий собой электронную лампу с мощностью, позволяющей быстро разогревать пищу. Магнетрон образовывает микроволны, которые влияют на молекулярную составляющую продуктов. Такое воздействие возможно благодаря работе магнитного поля и обилию электронов.

В основном мощность микроволновых печей достигает 800 Вт, которые могут закипятить воду в стакане за пару минут. Существуют разновидность типов электронных ламп: встраиваемые и непереносимые. У последних КПД составляет 80 процентов, а у первых этот уровень может изменяться.

У этой детали довольно запутанная конструкция, с которой проблематично разобраться самостоятельно. Поэтому за устранением неполадок магнетрона лучше обратиться к специалистам.

Состав детали:

• антенна для излучения волн;
• металлический цилиндр, основная задача которого, — защита антенны от рабочей стороны прибора;
• магнитопровод, распространяющий магнитные поля;
• магниты, которые распределяют потоки;
• особые фильтры, обезвреживающие свч-излучение;
• радиатор, предохраняющий деталь от перегрева.

Особенность работы

Благодаря торможению электронов в электрических и магнитных полях, соединенных друг с другом, возможна работа прибора. Магнетрон можно встретить не только в составе СВЧ-печей, но и устройствах радиолокации. По сути, антенна нагревает еду. Выглядит она как трубка с глубоко посаженными металлическим колпачком. Корпус и антенна отделены друг от друга цилиндром. Фланцевая наружная обшивка образовывает магнитопровод. Сбоку вы найдете фильтрующую волны излучения коробку.

Проверка на исправность

Новая деталь стоит больших денег, и многие потребители принимают решение приобрести новую печь, чем покупать еще один магнетрон. Однако перед тем, как прощаться со старой техникой, стоит убедиться в полной неспособности детали к восстановлению.

Для проверки нужно предпринять следующее:

1. Отключить питание прибора, отсоединив его из сети.
2. Если магнетрон неисправен, то на внутренних стенках печи вы найдете потемнение и обгоревшие стены.
3. Тестерная диагностика проводится в том случае, если внешних дефектов не выявлено. Убедитесь в исправности предохранителя.

Диагностику тестером следует проводить на отсоединенном устройстве.

• Первое, что нужно сделать — это присоединить стержень тестера к зажимам магнетрона. Бесконечность появится на экране, в случае перегорания накала.
• Проведите визуальную диагностику печатной платы и убедитесь в сохранности всех встроенных деталей. Производите прозвон на самой плате, не выкручивая элемента.
• Высоковольтный конденсатор проверяется при помощи пробоя. Если есть неисправность, то вы обнаружите сопротивление, близкое к нулю.
• Мегомметр поможет определить наличие пробоев в высоковольтном диоде.

Самый явный и существенный сигнал о том, что магнетрон вышел из строя, — это появление искр и дыма из печи, непривычные шумы.

Возможные неисправности

Внутренняя схема магнетрона содержит множество деталей, и, если случается поломка, то причина может крыться именно в них. Случается так, что одна из частей пришла в негодность, но влияет на работу всей лампы. Следует понять, в чем причина неисправности, и решить проблему в домашних условиях. Как именно, мы расскажем далее.

• Металлический колпачок отвечает за сохранность вакуума внутри трубы.Зачастую он ломается, и требуется новая замена;
• Радиатор может прийти в негодность, если деталь перегорает;
• Нить накаливания в результате перегрева может оборваться. Для выявления такой неисправности нужен специальный прибор;
• Фильтр может также перестать нормально функционировать, следует проверять тестером. Исправный элемент будет показывать бесконечность, а сломанный — численное сопротивление;
• Изменение герметичности детали из-за перегрева;
• Нарушение работы высоковольтного диода;
• Неисправность конденсатора высокого напряжения;
• Разлом контактов предохранителя, основная задача которого не допускать перегрева.

Установка и подключение нового магнетрона

Заменить магнетрон стоит после визуальной диагностики и попыток монтажа, если ничего не вышло — значит настало время установки новой детали. Помощь в подключении магнетрона вам могут предоставить в сервисном центре, но и сделать это своими руками будет несложно.

При покупке стоит быть внимательным: выбирайте аналогичную старой по мощности и расположению выходов деталь.

Поскольку у магнетрона всего два контакта, то подсоединить его не составит труда. Во внимание стоит взять некоторые нюансы:

• длина нового магнетрона, так же как и диаметр антенны должны совпадать со сломанной деталью;
• при установке убедитесь в достаточном примыкании детали к волноводу.

Самым оптимальным вариантом станет поход в сервисный центр со старой деталью, где обученные люди смогут подобрать нужный товар и установить его.

Полезные советы

При работе микроволновки вы обнаружили нехарактерный треск и шум, появление искр — прекратите использование, отсоедините от сети. Такая ситуация может привести к возгоранию без должного монтажа. Причиной может стать перегрев и перегорание колпачка, из-за которого печь начинает искрить. Поиск поломки и ее ликвидация будет стоить в разы дешевле, чем приобретение новой детали, поэтому оттягивать не стоит.

Слюдяная накладка бережет гнездо волновода от попадания в него пищевых отходов. Она может прийти в негодность, при обнаружении неполадок в системе колпачка, а это влияет на работоспособность магнетрона. Основное требование к слюдяной накладке: она должна содержаться в чистоте, т.к. жир под действием температур может проводить электрический ток и, как следствие, образует искры в камере.

Нестабильное напряжение в помещении негативно сказывается на СВЧ-печи. В такой ситуации лучше осуществлять работу устройства через стабилизатор. При уменьшении мощности износ катода прибора происходит чаще, т.е. при напряжении в объеме 200 Вт в два раза падает сила работы электронной лампы.

Не всегда поломка микроволновки связана со схемой питания и магнетроном. Прежде чем искать причину сбоя в них, проверьте внешний вид слюдяной пластины и степень напряжения в местах подключения устройства к сети питания.

Микроволновая печь — это важный бытовой предмет в современном укладе жизни, с множеством функций и задач, которые облегчают жизнь человека. Но для долгой и качественной работы нужно следить за внешним видом прибора, содержать его в чистоте и эксплуатировать согласно рекомендациям производителя.

Что такое магнетрон в микроволновке, как его проверить и починить

Быстрый нагрев, который сделал микроволновую печь такой популярной, возможен благодаря магнетрону. Когда он ломается, выходит из строя вся печь. Если вы можете найти магнетрон в микроволновке, любознательны и любите проверять сервисные центры на честность и компетентность, то эта статья для вас.

Что такое магнетрон

Это генератор сверхвысокочастотного (СВЧ) излучения в печи. Электромагнитные волны, которые он излучает, нагревают продукты, приводя в движение молекулы воды в пище. Получается, что еда разогревается без теплового влияния извне. Поэтому рабочая температура в микроволновке не может превышать 100°С — точку кипения воды.

Как устроен

Тут можно вспомнить школьного физика, который справедливо говорил, что наука пригодится.

Принцип работы и схема этого электровакуумного диода напоминает обычную электрическую лампочку. Высокое напряжение подаётся к корпусу, который является катодом. Подключается питание, элементарные частицы — электроны — устремляются к аноду.

Из чего состоит анод? Медная гильза (цилиндр, трубка, лампа) с вакуумными секциями внутри и вольфрамовой нитью накала. По бокам расположены магниты, создающие магнитное поле и задающие спиралевидную траекторию движения частицам. Электроны, перемещаясь по резонатору с бешеной скоростью, возбуждают высокочастотные токи. Возникает мощный СВЧ-поток, который выходит в духовой шкаф через волновод (антенну). Защита устройства от перегревания обеспечивается алюминиевыми пластинами радиатора.

Если пища не греется, необходимо проверить магнетрон.

Основные неисправности

Во многих случаях магнетрон не поддаётся ремонту. Но прежде чем покупать новый, необходимо разобраться в причинах поломки. Возможно, удастся сэкономить, заменив всего одну деталь.

1. Разгерметизация. Требуется замена прибора. Без вакуума работать не будет.
2. Обрыв нити накала. Это как в лампочке — если перегорела, то навсегда.
3. Прогорел колпачок на антенне. Можно отремонтировать.
4. Вышла из строя магнитная система. Случается редко, но если лопнул верхний магнит, его можно заменить.
5. Закончился срок службы. Если прибор износился, его лучше поменять.
6. Нарушена ёмкость переходного конденсатора. Сервисные службы при такой поломке советуют замену всего магнетрона. Но, имея нужные инструменты, вы найдёте, чем заменить эту деталь.

Как видите, поправимых случаев мало, но они есть. Прежде чем начать ремонт, проверьте систему на работоспособность.

Диагностика

Внимание! Ни в коем случае не включайте в сеть прибор, который вы вытащили из корпуса печки! Это может нанести непоправимый вред вашему здоровью и окружающим. Перед тем как разобрать микроволновку, проверьте, как работает источник питания. Возможно, виновато слабое напряжение в электрической сети. Если питание соответствует норме, проведите тщательный осмотр с тестером.

Первая проверка на исправность — визуальная. Посмотрите, не сгорел ли колпачок антенны, нет ли деформации, пробоин, следов гари на корпусе, фильтре. Обратите внимание на целостность магнитов. Это поможет определить, где находится причина поломки. Если внешних признаков повреждения нет, можно прозвонить магнетрон мультиметром.

• Включите тестер, установите режим 200 Ом. Прикоснитесь щупами к выводам. Целостная обмотка оказывает низкое сопротивление (приблизительно 0,5 Ом), вы услышите писк или звон.
• Ничего не происходит — значит, оборвалась нить накала.

• Чтобы прозвонить проходной конденсатор тестером, настройте самый большой режим измерения. Одним щупом прикоснитесь к любому из контактов, а вторым — к корпусу. Если всё в порядке — ничего не произойдёт, прибор покажет «∞» — бесконечность.

Заряд пробивает на корпус? Скорее всего, повреждена ёмкость конденсатора.

Важно! Применение специальных аппаратов для диагностики не всегда гарантирует точность данных.

Как починить в домашних условиях

Самостоятельно вы можете поменять такие детали:

• колпачок антенны;
• проходной конденсатор.

Замена колпачка

Эту деталь можно купить на любом радиорынке, сделать самостоятельно из подходящего по диаметру электролитического конденсатора или напёрстка. Как это сделать:

1. Обесточьте печь, аккуратно снимите вилку питания.
2. Отсоедините крепления, вытащите устройство.
3. Проверьте колпачок. Если есть нагар, очистите мелкозернистой наждачной бумагой.
4. Колпачок пробит током, сгорел — нужно заменить.
5. Снимите его с антенны, проверьте её целостность. Если анод в порядке, прибор можно починить.
6. Установите новую деталь, вставьте магнетрон на место.

Меняем конденсатор

1. Снимите крышку фильтра.
2. Откусите кусачками контакты дросселей.
3. Сверлом (3 мм в диаметре) рассверлите отверстия вокруг конденсатора.
4. Достаньте из корпуса фильтра.
5. Отмотайте по одному витку у каждого дросселя. Это увеличит длину контакта.
6. Зачистите контакты с помощью наждачной бумаги, ножа.
7. Вставьте новый конденсатор в корпус фильтра на место старого, прикрутите болтами.
8. Соедините контакты так, чтобы не прикасались к стенкам коробки.
9. Закройте крышку.

Готово! Мы рассмотрели поломки, которые вы в состоянии исправить без вмешательства профессионалов. Но если магнетрон не подлежит ремонту, его нужно менять.

Как подобрать новый магнетрон

Прежде чем купить новый magnetron, изучите технические характеристики старого. На внешней стенке устройства есть этикетка с необходимой информацией: названием модели, мощностью, частотой, расположением клемм питания. Полную совместимость можно получить, выбирая модель, которая соответствует модели вашей СВЧ-печи. Потому что, если у вас «Самсунг» — то генератор марки LG не подойдёт по многим параметрам.

Модель	Мощность (Вт)	Размеры (мм)	Рабочая частота (МГц)
Daewoo Electronics
2м218	900	86*106,5*133,6	2 458
2м259	1 000	86*106,5*133,6	2 459
Rм228	900	86*106,5*133,6	2 459
2м254	900	86*106,5*133,6	2 459
2м248	900	86*106,5*133,6	2 459
Samsung
OM52S	600	72,8*110*121	2 465
OM75S	900	73,2*109*126	2 465
OM75P	900	80*127*133	2 465
OM80S	1 000	80*111*133	2 465
Panasonic
2м236-M42	900	93,2*127*133	2 460
2м261-M32	900	—	2 460
2м211A-M1	700	—	2 460
2м211A-M2	700	—	2 460
LG
2м213	700	73,2*109*126	2 460
2м214	900	80*127*133	2 460
2м226	900	93,2*127*133	2 460
2м236	900	93,2*127*133	2 460
2м246	1 100	93,2*127*133	2 460
2м257	1 500	93,2*127*133	2 460
2м278	2 000	120*128*170	2 460
2м285	3 000	120*128*192	2 460
2м286	1 100	93,2*127*133	2 460
2м290	3 000	120*128*192	2 460
Witol
2м217	600	86*106,5*133	2 460
2м218	900	86*106,5*133	2 460
2м219	950	86*106,5*133	2 460
2м301	200	86*106,5*133	2 460
2м311	200	86*106,5*133	2 460
2м312	300	86*106,5*133	2 460
2м313	300	86*106,5*133	2 460
2м315	600	86*106,5*133	2 460
2м319	1 050	86*106,5*133	2 460
2м339	950	86*106,5*133	2 460
2м343	1 500	86*106,5*133	2 460
2м363	1 500	86*106,5*133	2 460
2м369	1 050	86*106,5*133	2 460

Теперь у вас есть все данные, чтобы найти в поисковике браузера нужную модель, узнать, сколько стоит и где купить.

Подключение

Как подключить:

1. Вставьте новое устройство на место старого.
2. Надёжно вкрутите крепёжные болты (саморезы).
3. Соедините провода.
4. Прикрутите заднюю стенку печи.

Обладая необходимыми знаниями и умениями, можно починить даже сложную, на первый взгляд, электромагнитную систему. Но если вы чувствуете, что вам не хватает компетентности, — не рискуйте, доверьтесь профессионалам.

принцип работы и применение в микроволновой печи

Содержание

Назначение и принцип работы магнетрона

Магнетроном называют электронное устройство большой мощности, которое с помощью изменения потока электронов генерирует высокочастотные микроволны. Молекулы воды, которые обязательно присутствуют в продуктах, имеют хорошую электропроводность. Под действием сверхвысокочастотных магнитных колебаний, создаваемых магнетроном, они начинают двигаться с высокой скоростью, нагревая при этом пищу.

В бытовых приборах используется многорезонаторная разновидность магнетрона, в которой на электроны одновременно воздействуют три поля:

1. сверхвысокочастотное;
2. электрическое;
3. магнитное.

Магнетрон генерирует СВЧ колебания, обеспечивая высокую мощность на выходе, не смотря на небольшой вес и компактные габариты. В непрерывном режиме мощность устройства может достигать десятков киловатт. Максимальная мощность при импульсном режиме работы составляет – 5МВт. Мощность магнетронов, установленных в большинстве микроволновых печей, составляет 650-850 Вт.

Питание маломощных магнетронов осуществляется переменным током. Для более мощных устройств необходим выпрямленный оперативный ток. Магнетроны работают на различных частотах в диапазоне 0,5 – 100 ГГц.

Из чего состоит магнетрон

Все приборы, генерирующие СВЧ волны, независимо от их выходных характеристик, имеют идентичную конструкцию. Схема магнетрона состоит из следующих частей:

• анодного блока, представляющего собой толстостенный цилиндр из металла, в стенках которого имеются отверстия (резонаторы), необходимые для образования кольцевой колебательной системы;
• цилиндрического катода, во внутренней полости которого встроен подогреватель;
• электромагнита или внешнего магнита, создающего магнитное поле;
• проволочной петли, которая крепится к резонатору и служит для вывода энергии.

Резонаторы устройства выполняют замедляющую функцию. В них происходит столкновение электромагнитных волн с пучком электронов. В результате этого взаимодействия высокочастотное поле получает от электронов часть их энергии, вывод которой осуществляется посредством петли связи, закрепленной на анодном блоке.

Устройство будет работать бесперебойно только при условии, что разница между рабочей и резонансной частотами составит как минимум 10%. При небольшой разнице частот применяется разнорезонаторная колебательная система, в которой четные и нечетные резонаторы различаются по размеру.

Как работает магнетрон

Сферы применения магнетронов

Помимо обычных микроволновых печей магнетроны применяются в различных областях промышленности, а также при производстве радиолокационных систем. В зависимости от сферы применения магнетроны имеют определенные особенности:

• Для работы в радарных установках устройство прикрепляется к антенне конической формы с параболическим отражателем. Управление осуществляется с помощью коротких импульсов высокой интенсивности. Излучаемая микроволновая энергия улавливается чувствительным приемником. Отображение обработанного сигнала происходит на электронно-лучевой трубке.
• Для функционирования радиолокационных станций применяются коаксиальные магнетроны, характеризующиеся быстрым изменением частот. Их целесообразно использовать для расширения тактико-технических качеств локаторов.
• В магнетронах, установленных в бытовых микроволновых печах, имеется прозрачное отверстие, которое выходит в рабочую камеру прибора. Использование пустой печи может способствовать поломке прибора, так как микроволны будут не отражаться, а поглощаться волноводом.

В промышленности магнетроны применяются для обеззараживания, сушки зерновых культур. СВЧ-технологии используются при пастеризации и стерилизации молока и других жидких продуктов. Они эффективны для поддержания технологического режима при сушке лекарственных трав или древесины. В химической промышленности магнетроны применяются при получении различных кислот и разложении нитратов

Причины поломки

Если при включении микроволновой печи не происходит нагрев помещенных внутрь продуктов, скорее всего причина кроется в поломке магнетрона. При этом свет в рабочей камере может гореть, поворотный стол — вращаться. Как правило, магнетрон выходит из строя по причине своего естественного износа или нарушений пользователем правил эксплуатации прибора.

Разгерметизация

Поскольку магнетрон представляет по сути электровакуумный диод, то при отсутствии вакуума он функционировать не будет. Вакуум необходим, чтобы электроны могли беспрепятственно отделяться от раскаленного катода. Разгерметизированный магнетрон ремонту не подлежит, его необходимо заменить.

Повреждение колпачка

Колпачок магнетрона формирует емкостную электрическую связь между вибратором и стенками волновода и защищает место холодной сварки, которым «закрыли» трубку для вакуумирования – штенгель. При повреждении колпачка, особенно, если он оплавился или в нем образовалась дыра, его необходимо заменить. Если колпачок не пробит, а на нем просто образовался нагар, его можно попытаться очистить мелкозернистой наждачной бумагой.

Для замены нужно подобрать колпачок или сделать его самостоятельно из электролитического конденсатора подходящего диаметра. Как правило, посадочные места у всех магнетронов одинаковые. Но, очень важно использовать колпачок нужной высоты – он не должен быть выше старого. Если не выдержать эти требования, может возникнуть дисбаланс всей системы и все равно придется менять полностью магнетрон.

Тотальный износ

Если микроволновая печь имеет длительный срок эксплуатации, все ее элементы физически изнашиваются. При этом возможно нарушение контактов электропроводки прибора, нарушение работы элементов управления, электронного модуля и других узлов. Также со временем повреждается внутреннее покрытие камеры. Эксплуатировать такую микроволновую печь нельзя, поскольку это является опасным. При появлении первых признаков тотального износа прибора целесообразно рассмотреть вопрос покупки новой микроволновой печи.

Поврежден магнит

Анодный блок магнетрона находится между магнитами. Электромагниты или постоянные магниты создают магнитное поле, параллельное оси магнетрона. Создаваемое ими магнитное поле действует на электроны и отклоняет их на спиральную траекторию. В результате между анодом и катодом создается вращательное спиралевидное облако. При повреждении магнита ремонт магнетрона выполнить невозможно, требуется только полная замена. Единственным исключением является ситуация, когда лопнул верхний магнит. Его можно заменить на аналогичный. При этом не стоит доверять сомнительным рекомендациям в интернете о возможном восстановлении магнита путем склеивания.

Проблемы с переходным конденсатором

Переходные конденсаторы вместе с дросселями образуют СВЧ фильтр для защиты от проникновения СВЧ излучения из магнетрона. Целостность конденсатора можно проверить, измерив сопротивление между корпусом магнетрона и выводами. Конденсатор работоспособен, если его сопротивление от нуля за несколько секунд вырастет до бесконечности. Пробой конденсатора вызовет выход из строя магнетрона.

При наличие определенных навыков, можно попытаться заменить конденсатор. Для этого нужно снять крышку фильтра, откусить кусачками дроссельные контакты. Затем рассверлить отверстия вокруг конденсатора, используя сверло диаметром 3 мм. Достав фильтра из корпуса, отмотать по одному витку у каждого, увеличив при этом длину контакта. Потом нужно аккуратно зачистить ножом или наждачной бумагой контакты.

Вставив новый конденсатор в корпус фильтра, прикрутить его болтами. Затем соединить контакты, чтобы они не касались стенок коробки и закрыть крышку фильтра. При замене конденсаторов нельзя использовать обычный припой. В этом случае необходимо пользоваться тугоплавким припоем или использовать устройство для контактной сварки. Но, нужно понимать, что такие работы лучше доверить профессиональным мастерам. К тому же, оптимальным выходом, в этом случае будет все же полная замена магнетрона.

Обрыв нити

При обрыве нити накала магнетрона элемент ремонту не подлежит. В таких ситуациях требуется только полная замена магнетрона. Проверить нить накала можно, используя мультиметр. Для этого необходимо перевести тестер в режим сопротивления. Затем отсоединить одну клемму магнетрона от цепи питания и проверить состояние клемм. При повреждении нити накала мультиметр покажет сопротивление от двух до трех Ом. Если произошел обрыв нити, тестер покажет «бесконечность», поскольку никакой реакции на прикосновение не будет.

Как определить поломку

Чтобы определить неисправность, обесточьте технику, вынув штекер кабеля питания из розетки. Начните с визуального осмотра внутреннего отдела СВЧ-печи. Как проверить магнетрон и понять, что является источником проблемы? Выход из строя этой комплектующей сопровождается появлением следов горения. Такой тип диагностики позволит узнать, возможно, сгорел предохранитель.

Перед тем как проверить магнетрон в микроволновке мультиметром, обязательно делайте визуальный осмотр. Ведь это также действенный тип диагностики.

Впрочем, скрытые аппаратные неисправности выявить без специального оборудования невозможно. Запомните, что сначала необходимо отсоединить комплектующую, а уже потом проводить тест на её работоспособность. Обязательно придерживайтесь простой пошаговой инструкции:

1. Подсоедините щупы мультиметра к клеммам детали. Бесконечное значение на экране тестера свидетельствует о поломке комплектующей.
2. Проверьте целостность печатной платы, ведь в неё интегрировано множество важных элементов: диоды, варистор и резисторы. Все детали выпаивать не придётся, просто протестируйте плату.
3. Прозвоните предохранитель при комнатной температуре. В таких условиях он должен дать соответствующий сигнал.
4. Проверьте высоковольтный конденсатор на предмет возможного пробоя. В рабочем состоянии он выдаёт мультиметру бесконечное значение. Если деталь сломана, тогда на экране появится практически нулевое сопротивление.
5. Тест высоковольтного диода. Главной преградой диагностике выступает последовательное соединение. Осмотр невозможен, а внутреннее сопротивление – слишком высокий показатель для измерения. Поэтому удостоверьтесь в отсутствии пробоя в данной части, используя мегомметр.

Используйте эту инструкцию, а также следите за появлением характерных симптомов, чтобы своевременно обнаружить поломку техники.

Ремонт магнетрона

Некоторые аппаратные комплектующие не поддаются восстановлению. Если сгорел магнетрон в микроволновке, то его придётся поменять. Отремонтировать эту комплектующую невозможно. Стоимость оригинальной запчасти для СВЧ-печки необычайно высока. Иногда выгодней купить новую технику. Поэтому крайне важно провести тщательную проверку магнетрона тестером, измерив напряжение.

Далее рассмотрим, как проверить магнетрон на микроволновке с помощью специальных измерительных приборов. Предоставим подробную пошаговую инструкцию. Не исключено, что повреждены лишь отдельные элементы комплектующей, что даёт возможность произвести ремонт без серьёзных капиталовложений.

С аппаратным ремонтом справится каждый, кто хотя бы немного разбирается в радиоэлектронике, а также имеет доступ к обычному тестеру и мегомметру. Если сомневаетесь в своих силах, тогда лучше обратитесь за помощью в сервис-центр, в котором работают опытные мастера.

Диагностика блока управления

Проверка СВЧ-печи будет изменяться в зависимости от конструкции устройства. Принято выделять несколько основных видов блоков управления:

• механический;
• электронный;
• сенсорный.

Магнетрон для микроволновой печи проверяется мультиметром. Диагностика БУ осуществляется аналогичным образом. Используя данный инструмент, удостоверьтесь в том, что напряжение подаётся на трансформатор. Если вы включаете таймер, предварительно выбрав рабочий режим, но напряжение отсутствует, то это свидетельствует о выходе из строя блока управления.

Проще всего отремонтировать модели, оборудованные механическим таймером и ручными регуляторами рабочих режимов. Начните с визуального осмотра, а потом измерьте тестером уровень тока на контактах переключателей. Такая диагностика позволяет определить: обгоревшие контакты, вышедшие из строя детали, окисленные шлейфы. Замените неработоспособные детали.

Микроволновку, имеющую электронный БУ, починить сложней. Проведите первичный осмотр с помощью дисплея. При появлении неисправностей на дисплее будет отображаться некорректная информация. Если экран и вовсе не загорается, тогда обязательно удостоверьтесь в том, что встроенный предохранитель цел.

Электронный блок управления хорош тем, что каждый пользователь сможет запустить процесс автоматической диагностики. Сверьте код обнаруженной ошибки со значениями, которые указаны в специальной таблице. Этого достаточно для получения необходимой информации. Подключение мультиметра не требуется.

Блок управления – радиоэлектронный модуль с довольно сложной структурой. Для восстановления работоспособности данного узла потребуются специальные измерительные приборы. Если у вас нет доступа к ним, обратитесь в Москве или любом другом городе в авторизированный сервисный центр.

Проверка системы излучения радиоволн

Некорректная работа аппаратных узлов, включая БУ, а также магнетрон для микроволновой печи, свидетельствует о необходимости проверки состояния элементов системы СВЧ-излучения. В её состав входит высоковольтный трансформатор, а также компоненты цепи сдвига напряжения. Современные печи оборудованы высоковольтными трансформаторами MOT. Их конструкция включает три уровня обмотки:

• первичный – 220 В;
• понижающий – 3 В;
• повышающий – 2 кВ.

Чтобы определить сгоревший элемент, нужно последовательно проверить тестером каждую обмотку. Самый низкий уровень сопротивления имеет именно понижающая обмотка, которая обеспечивает накал магнетрона для микроволновой печи. Наивысшее сопротивление – высоковольтная обмотка. Если поломка микроволновой печи обнаружена, а пользователь определил обрыв одного или нескольких слоёв обмотки, замените трансформатор.

Ни в коем случае нельзя исключать межвитковое замыкание, которое наблюдается в высоковольтной обмотке. Признаком появления этой неисправности станет низкий уровень температуры. Возможно, значительно возрастёт шум во время работы СВЧ-печи. Обычным мультиметром нельзя измерить напряжение на выходных клеммах данной обмотки. Поэтому придётся использовать профессиональные измерительные инструменты. Если опасения подтвердились, и было обнаружено замыкание, поменяйте трансформатор.

Обязательно проведите проверку всех деталей, образующих систему умножителя напряжения. Магнетрон для микроволновой печи – ключевой элемент этой схемы, но далеко не единственный. В неё также включены конденсаторы и диоды. Уровень внутреннего сопротивления высоковольтного диода очень высок, а измерить его пробой мультиметром нельзя. Поэтому придётся снова воспользоваться мегомметром. Если деталь неисправна, тогда установите новый диод.

Обязательно проверьте конденсатор на пробой. Исправная комплектующая продемонстрирует сопротивление, приближённое к нулю. Оно буквально за несколько секунд увеличится в разы. Сопротивление у неисправных конденсаторов резко не изменяется, поскольку отсутствует контакт с обложкой.

Вполне вероятно, что печь начала греть пищу заметно слабей из-за появления утечки между обкладками. Определить источник утечки можно также с помощью мегомметра. Неисправные радиоэлементы следует поменять.

Замена магнетрона

Если пользователь уверен, что сломан магнетрон для микроволновой печи, замените этот элемент. Преимущественно выполнением этой процедуры занимаются квалифицированные специалисты. Впрочем, всё можно сделать и своими руками. Главное, немного разбираться в радиоэлектронике, а также знать, как замеряется напряжение тока.

Процедура замены в микроволновой печи предполагает, что предварительно пользователь купит новую комплектующую. Чтобы выбор оказался удачным, необходимо придерживаться нескольких простых рекомендаций:

1. Уровень мощности магнетрона для микроволновой печи полностью соответствует аналогичному показателю сломанного устройства. Вся необходимая информация прописана в техническом паспорте.
2. Новая деталь имеет идентичные отверстия для крепления, а все контакты подходят.
3. Габариты сломанной комплектующей полностью соответствуют размерам новой запчасти.

Установить новый магнетрон для микроволновой печи не составит особого труда. Однако пользователь должен добиться максимально плотного прилегания комплектующей к волноводу. Не забудьте проверить конденсатор.

Полезные советы

Приведённые ниже несложные рекомендации помогут продлить срок службы магнетрона:

• Если в микроволновке при включении что-то трещит и искрит — нужно перестать пользоваться печью и выяснить причину. Устранение неисправности обойдётся дешевле покупки новой детали. В данном случае виновником обычно оказывается прогорание колпачка, из-за этого СВЧ-печь искрит.
• Необходимо постоянно следить за состоянием слюдяной накладки, защищающей выход волновода в камеру от попадания жира и крошек пищи. Если колпачок неисправен — слюда может оказаться прогоревшей, что приводит к выходу их строя магнетрона. Накладку следует держать в чистоте, так как попавший на неё жир обугливается под воздействием температуры и приобретает электропроводность. Взаимодействуя с излучением, он становится причиной искрения в камере.
• При нестабильном напряжении, микроволновку лучше подключить через стабилизатор, так как даже незначительное падение негативно влияет на работу печи. Падает мощность, и ускоряется износ катода магнетрона. Например, при напряжении в сети 200 В мощность уменьшается вдвое.
• У микроволновки много применений, поэтому в случае её неисправности нарушается привычный порядок вещей. Причиной поломки необязательно является магнетрон или схема его питания. Сначала следует проверить величину напряжения в месте подключения печи к сети и состояние слюдяной пластины.

Охлаждение и защита магнетрона

Во время работы магнетрон выделяет большое количество тепла, поэтому на его корпус устанавливается радиатор. Поскольку перегрев является основной причиной выхода из строя магнетрона, то для его защиты применяются и другие методы:

• Термореле. Данное устройство используется для защиты магнетрона, а также гриля, если он имеется в модели. Термопредохранитель оснащен биметаллической пластиной, которая может быть настроена под определенную температуру. При превышении этого значения она изгибается и размыкает цепь питания.
• Вентилятор. Он не только обдувает прохладным воздухом радиатор магнетрона, но и выполняет ряд других полезных функций, таких как охлаждение электронных компонентов устройства, циркуляция воздуха внутри камеры во время работы гриля, а также отвод горячего пара наружу через специальные отверстия.
• Система блокировки. Несколько микропереключателей контролируют положение дверцы микроволновки, не позволяя магнетрону включаться при ее открытом положении.

Принцип работы микроволновой печи

Чтобы разобраться с этим, необходимо немного вводных данных. Большинство продуктов питания в своем составе содержат следующие вещества: соли, жиры, сахар, воду. Чтобы микроволны «работали», то есть грели пищу, в продуктах должны быть дипольные молекулы. С одной стороны у них положительный электрический заряд, с другой – отрицательный. В пище этих молекул достаточно – это жиры и сахар, но главный диполь – молекула воды.

В овощах, мясе, фруктах и рыбе содержится большое число дипольных молекул, количество которых достигает миллионов. Если электрического поля нет, молекулы располагаются в хаотическом порядке. В СВЧ-печах микроволны имеют частоту 2450 Мгц.

При наличии электромагнитного поля, они начинают «выстраиваться»: «плюс» направлен в одну сторону, «минус» в другую. Когда поле меняет полярность, молекулы «разворачиваются» на 180 градусов.

В СВЧ-печах микроволны имеют частоту 2450 Мгц. 1 герц = 1 колебанию за секунду. Мегагерц – миллион колебаний. Полярность меняется дважды за один период волны.

Когда на продукты воздействует микроволновое излучение, молекулы в них начинают вращаться чаще, буквально стираясь друг о друга. При этом выделяется тепло, которое и служит источником нагрева продуктов.

Нагрев пищи микроволнами можно сравнить с тем, как греются ладони, если тереть ими одна об другую. «Волны» воздействуют только на поверхностный слой пищи, проникая не глубже 1 – 3 см. Но, тепло «идет» дальше – включается физика теплопроводности. Отсюда же следует совет: если нужно разогреть большой кусок мяса, лучше выставить микроволновую печь на среднюю мощность. Так он прогреется лучше, хоть на это и уйдет больше времени. Тепло из наружных слоев начнет проникать внутрь.

Аналогично дела обстоят и с супами: их лучше периодически вынимать из печи и перемешивать, помогая теплу пробиться внутрь.

В выпускаемых сейчас моделях печей может быть функция «Двойного излучения» — это говорит о раздвоенном источнике излучения. Благодаря этому разделению продукты прогреваются равномернее, а СВЧ-печь имеет повышенный КПД.

Схема СВЧ печи

Наглядным примером послужит модель микроволновки Samsung RE290D. Принципиальная электрическая схема поможет понять, как работают печи от любых производителей. Отличаться они могут разве что специфическими модификациями. Сама схема представлена на фото выше.

В левой части заметно, что заземляющий контакт вилки соединяется с корпусом, а тот подключен от средней точки конденсаторной развязки фильтра, снижающего помехи высокочастотного излучения. В области входа питания находится предохранитель плавного типа – FU1. Для проверки его состояния пользуются электрическими методами – прозванивают цепь мультиметром, работающим в режиме омметра.

Есть второй предохранитель, защищающий микроволновку от работы в аварийном режиме, например, когда неисправны микровыключатели дверцы.

Чтобы магнетрон – источник излучения, начал «работать», контакты исправности дверцы размыкаются, а все остальные – замыкаются. Если их отключить, причем любой, то с высоковольтного трансформатора снимется питающее напряжение.

В схеме есть термические предохранители-датчики (2 шт. ), которые, в зависимости от температуры корпуса магнетрона и рабочей камеры, размыкаются и замыкаются. У первого – периодическая работа. Он защищает магнетрон от перегрева. Второй срабатывает, если неисправен вентилятор или засорились вентиляционные отверстия.

Контакт страхующего реле обеспечивает подключение электродвигателей таймера и охлаждающего вентилятора. Если предохранитель «Monitor Fuse» перегорит, обмотка реле выходит из строя.

Переключатель, отвечающий за выбор мощности, находится на таймере. Он, следуя алгоритмам, снимает напряжение со схемы магнетрона.

Резистор R1 кратковременно снижает пусковой ток трансформатора. Для этого требуется работоспособный релейный контакт «Inrush Relay». Его задача – ограничение импульса, вызванного разрядом конденсатора (он может получить заряд до того, как включится). Это обеспечивает плавный запуск микроволновой печи.

Силовая схема этой печи от Самсунг проста для тех, кто в этом разбирается. Главное различие в СВЧ-печах – электронные блоки, с разной конструкцией и функциональными возможностями.

Устройство микроволновки

Внутри микроволновки есть несколько обязательных деталей, поэтому не лишним будет знать, какова их роль. Внутреннее строение имеет следующую конструкцию: металлическая камера, в которой происходит нагрев пищи и дверца, предотвращающая выход излучения наружу.

Чтобы продукты питания разогревались равномернее, для этого в камере предусмотрен вращающийся столик, работающий от мото-редуктора (мотора). Но есть и другие ответственные детали.

Блок управления СВЧ

Панель управления бывает:

• механической;
• электронной.

Блок управления поддерживает заданную мощность и выключает устройство по истечении заданного времени. Внутри электронного блока – микроЭВМ с богатым потенциалом, поэтому в ходе производства печей ему находят другое применение. Например, встраивают часы или отрывки мелодий, которые сигнализируют об окончании работы.

Блок управления – схема, с которой напрямую взаимодействует человек. Рабочими органами выступают: кнопки, механические переключатели, регуляторы, при помощи которых выставляются параметры работы. Посредством них задается мощность, выбирается режим, программа.

Сама схема устроена по-разному. Простейшая представляет собой круговые регуляторы, один из которых – таймер. Бывает и гибридная система – с кнопками. Она, по сравнению с «механикой» более функциональна.

Все чаще встречается блок управления в виде сенсорной панели. Принципом работы она аналогична механическим кнопкам, только надежнее. Продвинутые схемы поддерживают «программирование» — настраивается мощность и время выдачи излучения.

Блок генерации СВЧ излучения

Это «сердце» микроволновой печи. Выглядит элемент как вакуумная лампа, которую можно было встретить в старых кинескопных телевизорах. Его задача – генерирование интенсивной электромагнитной волны высокой частоты. Когда электроны проходят через магнитное поле – образуется волна, длина которой бывает разной.

Блок генерации включает не единственный СВЧ-источник. Чтобы волны поступали в рабочую зону печи, в ней предусмотрены волноводы. Расположены они за слюдяной пластиной, которая «прячется» за боковой стенкой.

Функции микроволновки

Микроволновую печь большинство используют просто для нагрева пищи. Но эта техника способна на большее. С ее помощью можно даже готовить шашлык, курицу-гриль, выпекать картошку и так далее.

Единственное, режим «гриль» требует мощности в 1500 Вт, значит света «тянуть» печь будет немало. Да и магнетрон – блок, генерирующий излучение, не вечен. Поэтому, чем реже пользоваться печью, тем дольше она прослужит. Сейчас редко кто полностью отказывается от традиционных плит в пользу микроволновок.

Перечь функций, доступных в СВЧ-печах и их назначение:

• подвижный гриль. Позволяет менять угол наклона. Те, кто предпочитает курицу-гриль, выбирают печи с этой функцией;
• конвекция. Обдув продуктов питания горячим воздухом. Как заявляют производители, эта функция предназначена для выпекания. Правда, модели печей с нею дорогие, тяжелые и громоздкие. Неудивительно, так как сзади техники ставится немаленький вентилятор, нагнетающий воздух;
• биопокрытие. Иначе – керамическое покрытие, хотя производители именуют их по-разному. Его преимущества: стойкость, прочность, биологическая инертность (микробы не будут размножаться внутри печи, даже если долго ее не мыть). Чем дороже модель микроволновки, тем «навороченней» в ней покрытие;
• автоприготовление. Это функция, встречающаяся в технике компании LG. Есть программы, полностью автоматизированные, предназначенные для готовки определенного блюда. К примеру, готовится каша. С этим режимом остается только выбрать вес продукта, а мощность и время зададутся автоматически;
• размораживание. Все просто – печь работает на минимальной мощности, необходимой для разморозки продуктов;
• Intellowave. Система, позволяющая равномерно прогреть еду, например, большой кусок мяса. Встроенные датчики «наблюдают» за отдельными участками продукта, определяя температуру поверхности и регулируя мощность;
• подача пара. Дополнительная возможность, предотвращающая пересушивание пищи в ходе приготовления;
• проветривание рабочей камеры. Полезно, если хочется, чтобы новое блюдо не пропиталось оставшимися запахами.

Это основные функции, но они постоянно дополняются новыми.

Видео: что такое магнетрон

Источники

• https://principraboty.ru/chto-takoe-magnetron-princip-ego-raboty/
• https://Asko-bt.ru/news/pochemu-vykhodit-iz-stroya-magnetron-v-mikrovolnovoj-pechi
• https://kitchen-smart.ru/prigotovlenie-edy/mikrovolnovaya-pech/magnetron.html
• http://katuna.ru/magnetron-dlya-mikrovolnovki
• https://kachestvolife.club/bytovaya-tehnika-2/ustroistvo-magnetrona-mikrovolnovoi-pechi-printsip-raboti
• https://PoiskTehniki. ru/tehnika-dlja-kuhni/kak-rabotaet-mikrovolnovka-princip-raboty-svch-i-magnetrona

Ремонт микроволновки своими руками

Диммер — что это, принцип действия светорегулятора, преимущества и недостатки, область применения, схема подключения устройства

Что такое УЗО: принцип действия устройства, причины его отключения

Клетка Фарадея

Понижающий трансформатор в электротехнике

Детектор скрытой проводки своими руками, схема, принцип работы

Схема включения магнетрона в микроволновке. Термореле — для чего оно необходимо? Поиск причин неполадок микроволновки в цепочке сдвига напряжения.

Магнетрон микроволновки – основная деталь любой СВЧ-печи, представляющая собой специальную вакуумную лампу для излучения. Без этого устройства ни одна печь LG, Daewoo, Panasonic или Самсунг не будет успешно работать. По данной причине владельцу микроволновой печи приходится внимательно изучать видео и практические рекомендации для самостоятельной проверки работоспособности вакуумной лампы и последующего ремонта или обращаться в сервисный центр для ее замены.

Основные сведения

Качественный магнетрон для микроволновки LG и других моделей всегда выполняется по специальной схеме. От этого во многом зависит, насколько успешно будет работать СВЧ-печь.

Антенна (штенгель) требуется для изучения микроволновой энергии. На антенну традиционно устанавливают металлический колпачок.

Антенну любой современной СВЧ-печи обязательно изолируют от корпуса с использованием керамического цилиндра, который должен отличаться высоким уровнем надежности. Внешний кожух и фланец представляют собой специальный магнитопровод, позволяющий правильно распределять магнитное поле. Для распределения используют кольцевые магниты.

Фланец требуется для надежного крепления магнетрона к микроволновке.

Радиатор – обязательная комплектующая часть любой современной СВЧ-печи. LG, Самсунг и другие современные производители знают, как успешно охлаждать магнетрон печи во время его работы. Оптимальный вариант – радиатор.

Коробка фильтра содержит в себе индуктивные выводы и проходные конденсаторы для создания высокочастотного фильтра, позволяющего держать под контролем СВЧ-излучение.

Надежность системы гарантирует металлическое кольцо.

От какой комплектующей зависит мощность микроволновой печи?

Внимательно изучая все СВЧ-печи LG, Самсунг и других брендов, можно обратить внимание на разницу мощности магнетрона. Любая современная микроволновка гарантирует оптимальную скорость приготовления еды только тогда, когда она обладает достойными комплектующими.

Большинство современных печей обладают номинальной мощностью 700-850 Вт. Ориентируясь на данный показатель, можно понять, насколько современным или устаревшим является магнетрон для микроволновки Самсунг. В любом случае Samsung, как и другие производители СВЧ-печей, старается предлагать мощные и надежные магнетроны для микроволновок.

Потеря работоспособности: как определить причину

Как проверить магнетрон в микроволновке? От результатов проведения мероприятия зависит, какими будут дальнейшие действия.

Какие поломки распространены? Как проводить проверку вакуумной лампы микроволновой печи?

Обрыв нити накала

В этом случае нужно воспользоваться обычным тестером, который предварительно переводят в режим сопротивления. Затем проверяют состояние клемм магнетрона микроволновки. Предварительно рекомендуется отсоединить одну клемму от цепи питания. Если нить накала неисправна, тестер покажет сопротивление от двух до трех Ом. Если произошел обрыв нити, прибор должен показать «бесконечность», потому что никакой реакции на прикосновение не последует.

Теперь нужно проверить, произошел ли полный обрыв. Для этого нужно снять крышку фильтра магнетрона микроволновки. Основная задача этого этапа – убедиться в надежности сварки всех комплектующих микроволновой печи. В большинстве случаев такие производители, как Panasonic, Daewoo, LG, Самсунг, стараются обеспечивать свою целевую аудиторию только качественной техникой, но если все-таки сварка оказалась недостаточной одна из катушек может оторваться от вывода проходного конденсатора или магнетрона.

Потеря эмиссии

В этом случае надо провести замену на исправное устройство. Перед заменой необходимо убедиться в наличии питающих напряжений.

Пробой проходных конденсаторов фильтра

В этом случае нужно проверить устройство тестером. Как можно убедиться в исправности или поломки конденсаторов? Исправность предусматривает наличие знака «бесконечности» в приборе. Наличие минимального сопротивления означает проблему: конденсатор пробит или происходит утечка. В любом случае требуется замена устройства – магнетрона или конденсатора.

Падение питающего напряжения

Обязательный этап – проверка питающего напряжения, от которого зависит, насколько полноценно может работать СВЧ-печь. Если в сети падает оптимальный номинал, прибор не будет работать на полную мощность, и в этом случае колпачки и другие комплектующие микроволновой печи не нужно поддавать проверке. Остается лишь дождаться устранения проблем с электрической сетью.

Как действовать?

Если проблемы с магнетроном микроволновки отмечаются по-прежнему, вам известно, как проверить состояние комплектующей. Изредка колпачки магнетрона микроволновки дают сбои, как и другие запчасти. В любом случае колпачки и другие комплектующие рекомендуется внимательно проверить перед дальнейшим использованием.

Если неисправность магнетрона микроволновки подтверждена, идеальный вариант – ремонт колпачков или другой детали в сервисном центре. Чем это обусловлено?

электромагнитные волны определяют функциональность микроволновой печи;

правильно проведенный ремонт гарантирует восстановление герметичности магнетрона;

ремонтные работы в большинстве случаев требуют минимальной оплаты.

Древние люди открыли огонь и с его помощью согрелись, защитились и приготовили еду. В плане готовки процесс приготовления пищи не менялся тысячелетиями. Прорыв произошел в двадцатом веке, когда придумали генератор сверх высоких частот (СВЧ) размером с кулак. Тогда решили, что можно приготовить еду и с помощью СВЧ. Электромагнитная волна заставляет колебаться молекулы воды, которые из-за трения разогреваются. Процесс разогревания пищи стал быстрым и СВЧ вошли в нашу жизнь. Бытует мнение, что в СВЧ можно готовить, а не только разогревать. Это мнение ошибочно, т.к. в процессе кипения, жаренья одни химические вещества в пище переходят в другие. Микроволнами этот процесс заменить нельзя. Суть работы СВЧ в том, что генератор, он же магнетрон, генерирует высокую частоту порядка 2,4 ГГц под действием большого управляющего напряжения около 4,2 кВ. Магнетрон по сути лампа. В любой лампе есть нагревательная спираль, которая разогревается и служит источником электронов. Напряжение нагревательной спирали 3 В при токе 20 А. Чтобы электроны пришли в движение нужно электромагнитное поле, которое генерируется трансформатором и составляет 2,1 кВ. Конденсатор и диод составляют умножитель напряжения, которое на магнетроне равно 4,2 кВ при токе 0,5 А. Теперь мы рассмотрим вопрос о «подходящих» контейнерах. Поэтому, подобно обычной духовке, продукты нагреваются и готовятся снаружи. Стационарные узлы формируются внутри печи, и поэтому есть «горячие точки» с максимальной напряженностью поля и «холодными пятнами» без электрического электрического поля. Несмотря на относительное движение между едой и горячими и холодными пятнами, интерьер прогревается медленнее; В некоторых продуктах есть участки, которые очень быстро нагреваются и начинают кипеть, и даже производят внезапное кипение в виде взрывов. Этого можно избежать, увеличив общее время работы, но периодически выключая печь, чтобы дать время для проведения вновь поглощенного тепла и, следовательно, стандартизировать температуру в пище. Современные печи имеют эту функцию, которая контролируется микроконтроллером, однако все печи контролируют общее время работы и управление для регулировки эффективной мощности до низких значений для размораживания или промежуточных значений для нагрева или для приготовления более медленных, Фактически магнетрон всегда излучает максимальную мощность, для которой он был спроектирован. Микроволновка прочно вошел в нашу жизнь. Очень обидно, когда этот прибор ломается. Схема микроволновки не сложная, поэтому весь ремонт можно сделать самому, но следует соблюдать осторожность – напряжение на вторичной обмотке трансформатора 2,1 кВ. Табличка с паспортными данными на задней стороне печи сообщает, что напряжение в сети не должно превышать 230 В. Советская энергосистема допускает колебания напряжения в сети от 198 В (10% от 220) до 231 В (105% от 220). Частота тока в сети постоянная и составляет 50 Гц. Печь потребляет от сети 1200 Вт из которых только 800 Вт идет на разогревание пищи. Оставшиеся 400 Вт тратятся на потери в трансформаторе и раскачку магнетрона. Незнание того, что эта форма сокращения эффективной мощности может быть использована, приводит к холодным приемам пищи внутри, и печи, которые заканчиваются полностью грязными стенами из-за взрывов на поверхности перегретых продуктов. Поскольку мы считаем, что для вас важно знать, давайте рассмотрим основные функции микроволновой печи. Потепление: это самая известная функция микроволн, за очень короткое время может нагревать готовое блюдо до температуры, которую мы хотим, без какого-либо вкуса к повторному нагреву. Размораживание: размораживание через микроволновую систему имеет два важных преимущества: огромную скорость, так как мы можем иметь ультразамеренную пищу в течение нескольких минут, чтобы ее приготовить, а, с другой стороны, по мере быстрого оттаивания пищи микробная флора не успевает Воспроизводите, как при медленной оттепели. Кожух СВЧ закреплен тремя саморезами. Видимо из целей экономии решили не делать крепление под еще один саморез. Саморезы расположены несимметрично за счет чего и достигается надежное крепление кожуха. Кулинария: очень важной особенностью этих печей является то, что для приготовления пищи вам не нужна вода, потому что они используют жидкость из одних и тех же продуктов. Основными преимуществами этих печей по сравнению с традиционной варкой являются. Скорость: рецепты изготавливаются в гораздо более короткое время, чем требуется в традиционной духовке. Более естественные ароматы: при приготовлении пищи с собственной водой не теряйте ни одного из ее компонентов и обладайте более естественными ароматами. Комфорт: не нужно использовать кастрюли или сковородки, так как они готовятся в тех же посудах, с которыми вы можете позже поесть. С другой стороны, чистка микроволновой печи требует только протирания влажной тряпки над стенами печи. Энергосбережение: в микроволновых печах выделяются два типа мощности: поглощенная мощность, потребляемая сеткой при ее включении, и выходная мощность, которая представляет собой электрическую энергию, которая преобразуется в тепловую энергию. Соотношение между ними обычно составляет 60%, поэтому предполагает более высокую производительность, чем традиционные системы, такие как электрическая духовка или плита. Мощность. После выкручивания саморезов и сдергивания на себя кожуха обнажаются внутренности печки. Самое почетное место занимает магнетрон – лампа-излучатель для ультракоротких волн. Под магнетроном располагается трансформатор. Немного слева виден большой в виде свертка конденсатор от которого на корпус выведен диод. Видно, что магнетрон имеет два вывода. Один вывод — провод от низковольтной обмотки трансформатора, а второй — и с низкой и с высокой. Если вскрыть магнетрон, то можно увидеть что контакт с высоковольтной обмотки уходит глубже в сам резонатор. Менять местами концы проводов на магнетрон нельзя. Чем выше мощность сигнала, излучаемого в духовке, тем быстрее будет готовиться пища. Например, если мы хотим приготовить 1 кг говядины, мы будем иметь следующее отношение. При мощности 400 кВт мы возьмем 10 минут. При мощности 300 кВт мы возьмем 11 минут. При мощности 200 кВт мы возьмем 12 минут. При мощности 1000 кВт мощность питания составит 14 минут. В каждой духовке мы можем найти некоторые символы, которые определяют уровень мощности, необходимый для различных функций, например, для размораживания, нагрева или приготовления пищи. Силовая схема имеет вид. С1 и R1 помещены в один запаянный кожух – конденсатор. Резистор 10 Мом предназначен для быстрой разрядки конденсатора и ограничения тока при работе магнетрона. VD1 – диодный столб, состоящий из нескольких тысяч последовательно соединенных диодов, поэтому тестером прозвонить этот диод нельзя. FU1 – предохранитель, который срабатывает при ненормальной работе конденсатора, магнетрона и диода. При 100% мощности мы можем готовить, размораживать предварительно приготовленные продукты или быстро нагревать. При 75% мощности вы можете готовить на водяной бане и готовить более деликатные продукты. При мощности 50% в основном функция состоит в том, чтобы оттаять большие части в течение нескольких минут. При 30% мощности он служит, в основном, для размораживания. При влажности 15% пища хранится в тепле. Микроволновые приборы Микроволны должны иметь возможность проходить через продукты питания, поэтому контейнеры должны быть прозрачными. В самом начале цепи микроволновки стоит фильтр с предохранителем. Фильтр гасит все высокочастотные составляющие, которые проникают из трансформатора в электрическую сеть. Предохранитель защищает по большому счету первичную обмотку трансформатора. Самыми подходящими материалами являются стекло, стекло, пирокерамика или стеклокерамика. Вместо этого мы никогда не должны использовать металлы, даже алюминиевую фольгу, поскольку они отражают микроволны на стенах, что может привести к повреждению печи, а также к нагреванию пищи. Также позаботьтесь о керамической посуде, если у них есть рисунки или украшения, поскольку они, возможно, использовали краски, у которых есть некоторые металлические элементы среди их компонентов. На рынке есть пластиковые контейнеры, которые продаются для использования в микроволновой печи и готовы выдерживать мощность микроволн, однако вы должны быть очень осторожны, так как некоторые пластмассы при нагревании могут выделять часть своих Компоненты, которые являются токсичными. Если вы не знаете, подходит ли контейнер для духовки, поместите его в устройство внутри и рядом с полным стаканом воды, подключите духовку к максимальной мощности в течение одной минуты. Микроволны большой мощности являются очень опасными, поэтому в печке существует достаточно много всяких блокировок. Блокировки объединяют открывание дверцы, регулятор уровня мощности и времени, двигатель поворота блюда в один узел. Если хотя бы одна из этих блокировок не сработает, то печь не включится и лампочка освещения не засветится. Если вы закончите это время, контейнер станет холодным, его можно использовать, потому что он не поглощает микроволны, наоборот, если он горячий, его не следует использовать, поскольку он поглощает микроволны и не позволяет нагревать пищу. Эта фотография намного круче, чем устройство. Это фотография, которую вы видите выше, и мы выбрали ее, потому что, хотя она не имеет ничего общего, она намного привлекательнее, чем фотография печи в любой ее форме. Магнетрон — это изобретение, которое предшествует и объясняет микроволновую печь и, по сути, имеет очень мало робота. Это тип вакуумной трубки с очень специфическим поведением. Если мы видим его поперечное сечение, то это медный цилиндр, в мантии которого щедрой толщины имеются полуцилиндрические полости. Не понял ничего? Внутри этого медного цилиндра есть пустое пространство, а в центре — катод, который, как и в любом устройстве этого типа, является тем, кто будет обеспечивать электроны из-за эффекта Эдисона или термоионической эмиссии. В современных СВЧ-печах вместо большого и тяжелого трансформатора вставляют более легкий и компактный импульсный блок питания. Но у меня печь с трансформатором, поэтому чинить я буду именно ее. Входная обмотка трансформатора (слева) выполнена тонкими проводами, а две вторичные обмотки (справа) имеют толстую высоковольтную изоляцию. В красном разборном контейнере размещается высоковольный предохранитель. Эта форма кажется слишком сложной для выполнения простой задачи, которую могут достичь гораздо более простые вакуумные трубки, такие как диод. Но разница, дорогой читатель, находится в магнитах за пределами вакуумной трубки. В то время как разность потенциалов между катодом и анодом создает электрическое поле, пара магнитов добавляет магнитное поле. В результате электроны не перемещаются по прямой между катодом и анодом, а описывают спиральный путь. Спираль была не очень приличной, но, надеюсь, вы понимаете. Без магнитов путь был бы как с левой стороны, тогда как с ними электрон перемещается, как в правом рисунке. Это винтовое движение генерирует переменное электрическое поле, но дизайн на этом не заканчивается. Для того чтобы убедиться в исправности трансформатора нужно вначале прозвонить все обмотки. Вторичная высоковольная обмотка должна прозваниваться на корпус. Один конец выведен на предохранитель, а второй – прикручен к корпусу. Вторичная низковольная обмотка и первичная не должны прозваниваться на корпус. Если под рукой есть высоковольный вольтметр, то можно смело подключить трансформатор к сети 220 В и проверить на вторичной обмотке 2100 В. Если такого тестера нет, то можно изготовить делитель напряжения. Такой делитель уменьшит все показания в 10 раз (9+1). Тогда померив напряжение показания прибора должны быть примерно 210 В. Только резисторы нужно брать высоковольтные. Полуцилиндрических полостей нет, чтобы удерживать пучки, они ведут себя как схема конденсаторной катушки, создавая резонансную волну, которая усиливает поле, генерируемое электроном. При подаче катода с переменным током печатается дополнительная вариация электронного потока, а перекрытие всех эффектов приводит к высокочастотному радиоизлучению. При работе от низкого напряжения магнетрон работает только как довольно неуклюжий диод и сильно нагревается, но по мере приближения к его расчетному напряжению он резонирует и начинается магия. Эти два английских физика были гордостью Кембриджского университета, и когда началась Вторая мировая война, им сказали: «Нам нужно, чтобы они взяли сантиметровый радарный проект». Рэндалл и Боут провели два месяца, развернувшись вокруг идеи, и пришли к разработке выше. Хотя магнетроны уже существовали, большой вклад двух молодых людей состоял в том, чтобы включить 8 резонансных полостей, достигнув сигнала в 100 раз мощнее, чем любое изобретение времени. Еще один способ измерить выходное напряжение трансформатора – подать меньшее переменное напряжение на вход трансформатора и по расчету вычислить напряжение на вторичной обмотке. У меня под рукой был трансформатор на 36 В. Измерив его напряжение при нагрузке на трансформатор от СВЧ получилось 38,4 В. Выходное напряжение получилось 380 В, а напряжение для нагрева спирали магнетрона – 0,6 В. Кроме того, магнетрон мог работать при огромных токовых напряжениях от 8 до 10 Ампер, потребляя более 100 кВт мощности и предлагая более высокий диапазон обнаружения, чем любой другой радар. В эти месяцы Германия успешно вторглась во Францию, самого могущественного союзника Британии, поэтому британцы оказались в обороне и защищались от нападений Люфтваффе, которые бомбили половину страны. Сегодня известно, что, если бы не микроволновый радар, Англия упала бы задолго до того, как Соединенные Штаты решили вмешаться. Но в этом случае история горячего шоколада работает на другом склоне. Война закончилась, и подрядчики, которые выиграли военные поставки, были покрыты, поэтому в некоторых случаях у них было больше денег, чем университеты и даже правительства. Инженер Перси Спенсер провел все утро, проверив собственный магнетрон, и когда пришло время обеда, он вытащил шоколадную батончик который у него был в кармане. Например, ему удалось сделать попкорн из сухой кукурузы, и ему удалось взорвать яйцо, оставив в лаборатории небольшой беспорядок. X = 380X220/38,4 = 2183 В Y = 0,6X220/38,4 = 3,45 В Если под рукой нет трансформатора для проверки можно использовать свойство сетевого трансформатора, заключающееся в обратимости входа трансформатора. Если на вход сетевого трансформатора подается 220 В, а снимается с высоковольтного выхода 2 кВ, то значит вторичная высоковольтная обмотка способна выдержать высокое напряжение без поломок. Значит, для проверки сетевого повышающего трансформатора можно подать напряжение Uф=220 В из розетки на высоковольтный выход и измерить наведенные напряжения на низковольтных входах (24,2 В и 0,38 В). Проблема в том, что у трансформатора СВЧ один вывод вторичной обмотки выведен на корпус. Подключать 220 В нужно к корпусу и выводу с предохранителем при этом на корпусе будет потенциал. Тестеровать трансформатор нельзя на проводящей поверхности и нельзя прикасаться к корпусу трансформатора при включенном напряжении. Лучше всего вначале подключить тестер, а затем включить напряжение на трансформатор. Говорят, что эксперимент с яйцом перенес его на вторую итерацию, благодаря которой он закрыл магнетрон в металлическом ящике, чтобы избежать разбрызгивания. Кажется, Спенсеру повезло в этом году, потому что металлический ящик позволил ему понять, что в этой конфигурации еда нагревается быстрее, что объясняется тем, что волны не могут пересечь стену контейнера и остаются подпрыгивающими внутри нее, благодаря который пища получает эффект многочисленных суперпозиционных микроволн. Явление, объясняющее операцию, называется диэлектрическим нагревом и происходит потому, что некоторые соединения имеют дипольную структуру: вода, жир и другие имеют положительный и отрицательный полюс, а при воздействии электромагнитного поля пытаются выровняться с ним. Когда поле постоянное, проблем нет, молекулы воды выглядят упорядоченными. Составив пропорцию я получил полную картину напряжений трансформатора СВЧ. X = 24,2X2000/220 = 220 В Y = 0,38X2000/220 = 3,46 В Если в микроволновке используется импульсный блок питания — маленький, легкий и на транзисторах, то не нужно подавать 220 В на его выход. Также, не нужно подавать 220 В на обмотку накала магнетрона (3,5 В), она не выдержит и сгорит. Высоковольный предохранитель располагается в разборном корпусе. Сам предохранитель состоит из стеклянной колбы с подпружиненной вставкой на 550 мА. Предохранитель вставляется в латунные держатели. Часто латунные держатели припаяны к контактным предохранителям. Магнетрон представляет собой высоковольтную высокочастотную лампу. Для работы магнетрона нужно подать 3 В переменного напряжения для разогревания нити накала в лампе и сгенерировать 4,2 кВ переменного напряжения для работы лампы на нагрузку. Проверить работу магнетрона довольно сложно, поэтому вначале нужно прозвонить два вывода магнетрона на корпус. Ни один из выводов магнетрона на корпус прозваниваться не должен, т.е. сопротивление должно быть очень большим. Сами выводы между собой прозваниваются практически накоротко, образуя подогревающую обмотку с током 20 А при напряжении 3 В. Сама лампа спрятана в корпусе с алюминиевыми радиаторами, которые охлаждают магнетрон во время работы. На торце расположен сам излучатель прикрытый стальным колпачком. Под ним скрывается конец стальной сплющенной трубки в которой зажат отвод от лампы. Чтобы контакт между корпусом магнетрона и корпусом лампы был надежным, вставляют плетеное кольцо из медной проволоки. Колпачок является важной деталью — создает направленный луч из магнетрона в камеру печи. Иногда при включении СВЧ-печи из места где расположен магнетрон сыплются искры и слышны хлопки. Причиной этого может быть пробой колпачка. Колпачок стоит снять, почистить все нагары и установить. Не стоит заливать колпачок изоляционными материалами — на таких частотах они не могут быть диэлектриками. После снятия кожуха, крепящегося на винтах обнаруживается магнит, который усиливает поле магнетрона. Точно такой же магнит стоит и в противоположном конце магнетрона. Магниты крепятся завальцованной пластиной, которая подковыривается отверткой и снимается. Так выглядит лампа магнетрона. Естественно, что ремонту в бытовых условиях не подвергается. Медные катушки с ферритовыми сердечниками являются фильтром. Корпус магнетрона сделан из меди, а по краям – стальные переходники для надежного крепления керамических контактов. Дальше разборка возможна только при помощи молотка. Если отбить керамику со стороны контактов, то из магнетрона вынимается два скрепленных контакта. Один более длинный, другой – короче. Оба контакта заканчиваются чашечками. Между чашечками должна стоять нихромовая спираль. Именно она прозванивается, если измерять сопротивление между контактами магнетрона. На картинке спираль отсутствует. Но по тому звонится или не звонится спираль нельзя делать вывод о работоспособности магнетрона. Спираль нужна только для нагрева среды внутри лампы. Вместе с контактами вынимается и омедненная стальная пластина. Со стороны сплющенной трубки можно рассмотреть медную полоску, соединяющую корпус лампы и трубку. Сам корпус сделан из меди и внутри разделен на отсеки. Точность в изготовлении довольно высокая, что вероятно определяют и стоимость магнетрона в 30$. Конденсатор имеет емкость 0,98 МкФ при входном напряжении 2100 В. У конденсатора есть один вход и два спаренных выхода для подключения диодного столба и магнетрона. Можно прозвонить конденсатор с помощью омметра. Как рабочий так и не рабочий оба набирали заряд. Емкость конденсатора в принципе не критична. Лампа в СВЧ питается напряжением 220 В и имеет мощность 25 Вт. Лампа впаивается напрямую в контактную пластину. Можно использовать лампу для холодильника на 15 Вт. От такой лампы нужно срезать цоколь и припаять выводы в пластину. В моем случае печь не грела. Магнетрон не прозванивался на корпус, конденсатор набирал заряд, все предохранители были целы. Вначале заменил магнетрон (30$), но греть не стала, зато перегорел высоковольный предохранитель. Вторым элементом я заменил конденсатор (5$). После этого печь заработала. Заодно, раз уж все детали итак новые поменял диодный столб. Из этого можно уяснить, что если выбивает высовольтный предохранитель и магнетрон не коротит на корпус нужно заменить конденсатор. Если просто не греет и все цепи исправны – заменить магнетрон, но перед этим нужно заменить диодный столб. Неисправность Причина Устранение Печь не греет, тарелка вращается, предохранитель магнетрона исправен Неисправен магнетрон Заменить магнетрон Печь не греет, тарелка не вращается, предохранитель магнетрона исправен Не срабатывает блокировка Проверить все блокировки Проверить предохранитель на входе печи Заменить предохранитель Неисправен питающий кабель Срастить место пробоя и изолировать Печь не греет, тарелка вращается, предохранитель магнетрона неисправен Неисправен или конденсатор или диодный столб Заменить конденсатор, диодный столб и предохранитель

Микроволновка работает но не греет

Поговорим сегодня о бытовом технике. А именно о довольно распространенной проблеме, встречающейся в микроволновых печах, суть которой заключается в том, что микроволновка работает, но не греет.

Причем причина данной неисправности нередко заключается в несоблюдении правил эксплуатации. Во время работы в микроволновке находится металлический предмет, например вилка или ложка, или случайное включение пустой микроволновки, или разогрев еды в не предназначенной для этого посуде — в результате всех этих действий СВЧ печь может выйти из строя. Хотя конечно не обязательно данная проблема возникает только по вине пользователя, может сказываться продолжительный срок эксплуатации, какие-то другие факторы.

Но в любом случае необходим ремонт СВЧ печи, благо алгоритм поиска неисправностей данной проблемы достаточно прост и по силам любому домашнему мастеру, который дружит с электричеством.

Для начала разберемся, как вообще осуществляется процесс разогревания в микроволновой печи.

Процесс нагрева в СВЧ печах

Нагревание происходит под действием микроволн. Источником этих микроволн является магнетрон — электровакуумный прибор, который генерирует сверхвысокочастотные колебания (СВЧ). В основе работы магнетрона лежит взаимодействие электрических и магнитных полей, результатом чего и является генерация СВЧ колебаний. Непосредственно с рабочей камерой для разогрева он соединен волноводом, отражающим СВЧ-излучение, который закрывается слюдяной пластиной, представляющей собой экран магнетрона.

Для охлаждения магнетрона используется вентилятор, который помимо этого, еще и нагнетает теплый воздух в рабочую камеру, что ускоряет нагрев.

Через волновод микроволны попадают в камеру, воздействуя на молекулы, а точнее на дипольные молекулы, которых с избытком в пище. Под действием излучения эти молекулы выстраиваются в строгом порядке относительно силовых линий поля, положительные в одну сторону, отрицательные в другую. При изменении направления силового поля на противоположное, молекулы переворачиваются на 180°. При перемещении, молекулы трутся друг о друга, выделяя при этом тепло, которое и является источником нагрева пищи. Сначала происходит поверхностный нагрев слоя, затем под действием теплопроводности тепло передается вглубь пищи, таким образом прогревая весь объем.

Для равномерного нагрева пищи внутри камеры установлена вращающаяся подставка, которая приводится в движение мото-редуктором.

Частота микроволн в СВЧ печах составляет 2450 МГц, каждый герц равен одному колебанию в секунду. Смена поля происходит 2 раза за период одной волны.

Электрическая часть схемы

Прежде, чем перейти к диагностике неисправности печи, рассмотрим электрическую схему цепи, которая непосредственно влияет на работу магнетрона.

Как мы уже выяснили, в первую очередь за нагрев отвечает магнетрон, который по сути является вакуумным диодом, анодной частью которого является вакуумная трубка с секциями. По бокам расположены магниты, создающие магнитное поле и задающие траекторию движения частицам. В центральной части магнетрона расположен катод, внутри которого находится накальная обмотка (подогреватель), отвечающая за эмиссию электронов.

Для работы анода магнетрона необходимо высокое напряжение (2-4 кВ), которое обеспечивает повышающий высоковольтный трансформатор.

На первичную обмотку трансформатора приходит переменное напряжение сети 220 В. С одной из вторичных обмоток подается напряжение накальной обмотки 3,15 В. Другая вторичная обмотка, совместно с умножителем напряжения, выполненным на высоковольтных конденсаторе и диоде, выдает постоянное напряжение для питания анода магнетрона.

Диод в схеме включен таким образом, чтобы его закрытие происходило при положительном полупериоде. В это время конденсатор начнет заряжаться. При отрицательном полупериоде происходит открытие диода и напряжение подается на магнетрон вместе с накопленным зарядом конденсатора.

Для быстрого разряда конденсатора, в его корпусе встроен высокоомный резистор. Также в схеме есть фьюз-диод (предохранительный диод), который служит для защиты трансформатора от перегрева в случае короткого замыкания в магнетроне или чрезмерном повышении напряжения на конденсаторе.

Также в цепи питания магнетрона находится предохранитель, который обеспечивает защиту трансформатора.

Помимо этих элементов, имеется термопредохранитель, контролирующий температуру магнетрона. При перегреве магнетрона он размыкает цепь, и магнетрон перестаёт работать.

Итак, мы выяснили, что переменное напряжение 220 В приходит на первичную обмотку высоковольтного трансформатора, а так как трансформатор повышающий, на вторичной обмотке напряжение уже составляет 2 кВ. Затем происходит умножение напряжения в два раза, благодаря конденсатору и диоду. С 2 кВ напряжение увеличивается до 4 кВ и подается на анод магнетрона.

Диагностика

Переходим к проведению диагностики нашей силовой цепи. О конкретных моделях говорить не стоит, по той причине, что все микроволновые печи построены по одной и той же схеме.

Вскрываем корпус, берем мультиметр и проверяем приходит ли напряжение на первичную обмотку высоковольтного трансформатора. Если напряжение в норме, идем дальше, если напряжение ниже 200-210 В, значит причина может быть в этом. При таком напряжении магнетрон не может войти в резонанс, ему не хватает напряжения, и он начинает слабо греть. А если напряжение еще ниже, то может вообще не работать.

Если дело не в пониженном напряжении, отключаем микроволновку от сети и приступаем к проверке высоковольтной части. Но перед этим, не забываем разрядить высоковольтный конденсатор.

В первую очередь обращаем внимание на надежность контактных соединений, так как именно это нередко становится причиной неисправности. Далее ставим мультиметр на прозвонку и проверяем предохранитель, расположенный обычно в пластиковом корпусе.

Если предохранитель целый проверяем по очереди высоковольтный диод и высоковольтный конденсатор.

Высоковольтный диод состоит из большого количества обычных диодов, соединенных последовательно. То есть проверить его, как обычный диод не получится. Но примерно диагностировать его можно. Выставляем мультиметр на сопротивление 200 МОм (правда не каждый мультиметр способен измерять в этом диапазоне). Если в одну сторону показания будут 10 МОм — 20 МОм, или хотя бы приблизительно в этих пределах, а в другую бесконечность, значит можно считать диод исправным. Наиболее часто встречающаяся неисправность у высоковольтных диодов — пробой.

Проверяем высоковольтный конденсатор. Ставим предел на приборе 20 МОм и измеряем. Исправный конденсатор должен заряжаться до тех пор, пока не достигнет предела примерно 10 МОм, то есть сопротивление резистора, который в нем стоит. Кроме короткого замыкания конденсатор еще может уйти в обрыв, но это лучше проверить заменой, просто поставив другой конденсатор.

Далее прозваниваем обмотки трансформатора, предварительно сняв клеммы с выводов обмоток. Сопротивление первичной обмотки должно быть примерно от 2 и до 4,5 Ом. Сопротивление, менее 2 Ом свидетельствует, что у трансформатора межвитковое замыкание первичной обмотки. Если сопротивление стремится к бесконечности — обрыв обмотки. Замеряем вторичные цепи. Сопротивление накальной обмотки составляет от 3 до 8 Ом, высоковольтной — от 140 до 350 Ом.

Кстати, одним из признаков неисправности трансформатора, является сильный гул при включении микроволновки.

Следующим на очереди магнетрон, источник наиболее частых проблем. К основным неисправностям магнетрона относятся:

• Пробой колпачка антенны, которая является СВЧ-излучателем. Данную неисправность легко диагностировать визуально. Причина этого часто заключается в прогоревшей крышке волновода, которая представляет собой слюдяную прокладку. Слюда очень хорошо проводит микроволны, но при этом хорошо впитывает различные жиры, масла и т.д. Наступает момент, когда их скапливается так много, что возникает электрическая дуга и пробой, так как напряженность электрического поля в месте их наибольшего скопления резко возрастает.
• Следующая неисправность — разгерметизация, вследствие чего магнетрон уже не генерирует СВЧ. Виной здесь обычно служит коррозия меди, в первую очередь из-за перегрева.
• Далее идет выход из строя проходных конденсаторов фильтра магнетрона вследствие пробоя. Это происходит из-за того, что питающее напряжение поднимается выше предельно допустимого напряжения, на которое рассчитан конденсатор. Происходит пробой конденсатора на корпус, и он становится на короткое замыкание. Диагностировать данную проблему можно с помощью мультиметра. Одним щупом касаемся вывода питания магнетрона, другой на корпус. Если мультиметр показывает бесконечность, значит конденсаторы исправны. В случае, если есть хоть какое то сопротивление, значит, один из конденсаторов пробит или в утечке.
• Обрыв вольфрамовой нити накала. Данную проблему также легко диагностировать. Мультиметром измеряем сопротивление выводов магнетрона. Должно быть меньше 1 Ом.
• И наконец, еще одна проблема связана с потерей эмиссии. В процессе долгой работы область катода истощается и он теряет способность излучать электроны в рабочую область, из-за чего магнетрон начинает греть все хуже и хуже.

В принципе, это вся диагностика. Элементов, которые находятся в высоковольтной цепи немного и проверка позволит выявить неисправный. Единственно, что еще раз хочу напомнить — будьте осторожны при ремонте, не забывайте про разряд конденсатора.

Что вызывает отказ магнетрона в микроволновой печи?

Что вызывает отказ магнетрона в микроволновой печи? Это может произойти по разным причинам:

• Поврежденные магниты
• Сгоревшие клеммы
• Поврежденная антенна
• Ослабленные соединения

Как и в любом электрическом устройстве, существует гораздо больше точек отказа, чем те, которые я перечислил выше! Это наиболее распространенные причины выхода из строя микроволнового магнетрона.

В оставшейся части этой статьи я подробно объясню, почему эти проблемы вызывают так много проблем с вашей микроволновой печью. Я также отвечу на некоторые вопросы, которые могут возникнуть у вас по этой теме.

Поврежденные магниты

Как следует из названия, ваш магнетрон мало что может сделать без полностью функционирующих магнитов!

Если они треснут или повреждены, это повлияет на силу магнитного поля. Это, в свою очередь, снижает эффективность нагрева вашей микроволновой печи.

Это повреждение часто происходит из-за чрезмерной нагрузки на магнит. Наиболее вероятно, что это произойдет, если магнетрон перегреется, что, вероятно, произойдет, если энергия отразится обратно в магнетрон.

Обгоревшие клеммы

Внутри вашего магнетрона находится изолятор, который защищает устройство от напряжения вашего электроприбора. Если изолятор будет поврежден, клемма магнетрона также пострадает.

По мере того, как вы продолжаете использовать машину, эта проблема продолжает усугубляться, пока, в конце концов, не выйдет из строя магнетрон.

Повреждение антенны

Перейдите к Magsells , и вы найдете удобное изображение, которое разбирает отдельные компоненты магнетрона.

В самом верху магнетрона вы заметите антенну. Эта антенна чрезвычайно чувствительна, и если на нее направить слишком много энергии, она может сгореть.

Свободные соединения

Существует ряд разъемов, которые подходят к клеммам накала в магнетроне. Если они ослабевают или повреждаются, выделяется много избыточного тепла.

По мере того, как соединения со временем ослабевают, вы заметите, что ваша микроволновая печь производит все меньше и меньше тепла. В конце концов, магнетрон полностью выйдет из строя, и ваш прибор больше не будет работать.

Признаки неисправности магнетрона

На какие признаки неисправности магнетрона следует обратить внимание?

Ниже приводится краткий список некоторых из наиболее распространенных признаков того, что ваш магнетрон вот-вот выйдет из строя:

Нагрев: Либо микроволновая печь совсем не нагревается, либо мощность нагрева заметно ухудшилась.

Запах гари: Запах гари (не связанный с едой) может свидетельствовать о перегреве элементов магнетрона. В этом случае немедленно выключите микроволновую печь и закажите ремонт или замену.

Необычные шумы: Все микроволновые печи издают небольшой гул, но если он стал намного громче или звучит как необычные вибрации, возможно, ваш магнетрон нуждается в замене. Также обратите внимание на щелкающий звук — это явный признак того, что магнетрон вот-вот выйдет из строя.

Часто задаваемые вопросы

По этой теме часто возникают определенные вопросы. Здесь я дам простые ответы на самые распространенные из них.

Стоит ли менять магнетрон в микроволновке?

Это действительно зависит от стоимости и возраста вашей микроволновой печи. Если ему где-то от пяти до семи лет, вы в любом случае находитесь в подходящем периоде времени для замены.

Нет смысла тратить хорошие деньги на ремонт или замену магнетрона, если остальная часть прибора все равно скоро выйдет из строя!

Что бы вы ни решили, я крайне не рекомендую самостоятельно заменять магнетрон микроволновки. Всегда лучше, чтобы профессионалы позаботились об этом, даже с дополнительными расходами.

Как долго длится микроволновый магнетрон?

Ответ на этот вопрос зависит от:

– марки и модели вашей микроволновой печи.
– Насколько интенсивно вы используете микроволновую печь.
– Возраст устройства.

Общепринято считать, что срок службы микроволнового магнетрона составляет от 500 до 2000 часов. Опять же, это действительно зависит от рассматриваемой микроволновой печи.

Если это звучит не очень долго, подумайте, как обычно используются эти приборы. Они предназначены для быстрого приготовления пищи и разогрева, поэтому на самом деле могут прослужить много лет.

Что вызывает перегрев магнетрона?

Наиболее распространенной причиной перегрева магнетрона является отражение слишком большого количества энергии обратно в устройство.

Это может произойти, если микроволновая печь пуста (что ни в коем случае не следует делать ) или если был снят поворотный стол.

Если поворотный стол был удален, еда не только не может вращаться должным образом , вы также удаляете плотный элемент, который поглощает довольно много энергии при обычном использовании.

Как узнать, неисправен ли мой микроволновый магнетрон?

Опять же, обратите внимание на следующие ключевые симптомы выхода из строя магнетрона:

– Плохая производительность при приготовлении пищи
– Странные звуки
– Запах гари являются наиболее распространенными проблемами для этой части прибора.

Подведение итогов

Теперь вы знаете, почему магнетрон выходит из строя в микроволновке!

Следите за этими ключевыми симптомами неисправности магнетрона и будьте готовы действовать, когда они появятся.

Ремонт может иметь смысл, если микроволновая печь относительно новая, но с истекшим сроком гарантии. Оставьте работу по замене профессионалу, если вы действительно не знаете, что делаете.

В качестве альтернативы, возможно, пришло время начать искать полноценную замену микроволновой печи! Ничто не вечно, но, надеюсь, вы хорошо использовали свое устройство до сих пор.

Джон Бедфорд

Джон по жизни фанатик еды и десять лет проработал журналистом в сфере развлечений. Теперь он сочетает свою любовь к еде, напиткам и писательству в качестве основателя и редактора Viva Flavor. Подробнее

Teledyne e2v разрабатывает радиочастотные подсистемы на основе магнетронов для лучевой терапии

https://www.everythingrf.com/news/details/14309-teledyne-e2v-develops-magnetron-based-rf-subsystems-for-radiotherapy

Приверженность Teledyne e2v формированию будущего технологий лучевой терапии будет очевидна, когда они представят свои новые компоненты и конструкцию подсистем на выставке ESTRO 2022, которая пройдет с 6 по 10 мая в Копенгагене, Дания. ESTRO — это мероприятие, которое еще больше укрепляет позиции радиационной онкологии в качестве основного партнера в междисциплинарном лечении рака. Компания Teledyne e2v уже давно находится в авангарде инноваций в области лучевой терапии, создавая современные высокочастотные силовые компоненты, а в последнее время и целые подсистемы для систем лучевой терапии на базе линейных ускорителей (LINAC). На ESTRO 2022 они представляют свою последнюю серию продуктов, в том числе новую радиочастотную подсистему, которая демонстрирует, куда именно они направляют свои инновации.

Основываясь на 75-летнем опыте создания компонентов для рынка лучевой терапии, компания Teledyne разработала новый модуль магнетрона и твердотельный модулятор для создания более компактной, интегрированной и простой в обслуживании радиочастотной подсистемы. Для более мощных систем лучевой терапии они также разработали новый высокомощный магнетрон S-диапазона с уникальной архитектурой.

Технология нового поколения Teledyne e2v предвосхищает потребности своих клиентов, позволяя производителям разрабатывать системы лучевой терапии, которые экономят место, сокращают время простоя, улучшают качество обслуживания пациентов и быстрее открывают будущее лучевой терапии.

Меньшая подсистема, большая инновация

Основное преимущество их новой радиочастотной подсистемы заключается в том, что она значительно меньше, чем в предыдущих моделях. Они добились этого, разработав свой новый модуль магнетрона и твердотельный модулятор, чтобы они были более компактными, интегрированными и универсальными.

Модуль магнетрона имеет встроенную защиту, поэтому больше нет необходимости в громоздком корпусе для жесткого подключения магнетрона к твердотельному модулятору. Теперь подключение осуществляется через полностью заземленный кабель, что освобождает на 30 % больше места в радиочастотной подсистеме и повышает гибкость и удобство обслуживания.

«Теперь дизайнеры могут более гибко размещать компоненты и легко изменять расстояние между магнетроном и модулятором, — объясняет Дэвид Роулендс, руководитель отдела разработки продуктов и приложений в Teledyne e2v. — Это большое преимущество.

Их новый твердотельный модулятор также занимает гораздо меньше места, так как они уменьшили и переконфигурировали его части. За счет минимизации количества подключений модулятор улучшил взаимосвязь и стабильность, а совершенно новый цифровой контроллер обеспечивает лучшее обслуживание в полевых условиях и интеграцию с внешними пользовательскими интерфейсами.

Для производителей эти изменения означают ценное пространство в гентри для лучевой терапии, открывая потенциал для более инновационного опыта и ухода за пациентами. Они также открывают возможности для лечения пациентов.

Ранее необходимость циркуляции воздуха через подсистему затрудняла работу аппаратов лучевой терапии на высоте или во влажных условиях. Поскольку экран теперь интегрирован в магнетрон и полностью изолирован от внешней среды, радиотерапевтические аппараты с радиочастотной подсистемой могут работать во влажных условиях и на высоте до 5000 метров, что, в свою очередь, способствует более широкому доступу к лечению рака.

Более быстрое и безопасное обслуживание

Компания Teledyne e2v понимает жизненно важную роль технического обслуживания машин и то, как инновационный дизайн компонентов может обеспечить более быстрое и безопасное обслуживание подсистем, экономя время – ведущая тема конференции ESTRO в этом году, на которой следует сосредоточить внимание. обеспечение последовательного ухода за больным.

Новый твердотельный модулятор был разработан с учетом требований безопасности. В подсистеме нет открытых источников высокого напряжения, и они свели к минимуму риск утечки радиочастот, поскольку новый магнетрон включает в себя более компактный и безопасный корпус радиочастоты прямо у источника.

Приверженность Teledyne безопасности и производительности подсистем отражена в процессах тестирования, которые включают оценку в Совете по научным и технологическим средствам правительства Великобритании. Они тестируют отдельные компоненты в системах LINAC, чтобы производители могли воспользоваться полным набором репрезентативных тестов.

Партнер по инновациям

Компания Teledyne e2v понимает, что величайшие инновации не могут быть достигнуты путем изолированного проектирования компонентов. Как разработчики всех частей радиочастотных подсистем, они имеют уникальные возможности для работы с клиентами, чтобы создавать индивидуальные решения для достижения их целей.

Они сотрудничают с производителями, работая на всех этапах разработки устройств, от проектирования и исследований до производства и установки, чтобы гарантировать, что компоненты и подсистемы будут как можно более инновационными. Глобальное присутствие означает, что они могут легко передать свой опыт производителям лучевой терапии по всему миру.

Уникальный высокомощный магнетрон

Компания Teledyne e2v также разрабатывает инновационные продукты для более мощного радиотерапевтического оборудования. Их последний высокомощный магнетрон S-диапазона предназначен для использования в качестве альтернативы клистронам в высокоэнергетических платформах для лечения определенных типов опухолей и профилей пациентов. Он отличается более компактной конструкцией и может быть размещен на вращающемся портале, что помогает уменьшить общую занимаемую системой площадь. Благодаря более низкому рабочему напряжению этого магнетрона нет необходимости погружать электрические клеммы в масло, что снижает сложность системы и обслуживания клистронной системы.

Однако, несмотря на то, что это более компактный компонент, он обладает гораздо большей мощностью, достигая более высокой удельной мощности, чем любая другая конструкция анода магнетрона. Это беспрецедентно. «Это уникально для нас, — объясняет Роулендс.

Щелкните здесь, чтобы узнать больше о твердотельных модуляторах.

Щелкните здесь, чтобы узнать больше о магнетронах.

Издательство: Все РФ https://www.everythingrf.com https://cdn.everythingrf.com/logo.png 236 48

Метки:- Медицинский

Подпишитесь на нашу рассылку, чтобы получать еженедельные обновления. Подпишитесь на еженедельные обновления

Реклама

Основные причины, почему микроволновка не греет – ремонт бытовой техники своими руками, советы и рекомендации по ремонту дома

РАСКРЫТИЕ: Этот пост может содержать партнерские ссылки, то есть, когда вы нажимаете на ссылки и совершаете покупку, мы получаем комиссию без каких-либо дополнительных затрат для вас

Микроволновые печи произвели революцию в том, как многие люди во всем мире готовят и едят пищу.

Если ваша микроволновая печь больше не греет должным образом, важно прекратить ее использование до тех пор, пока не будет устранен источник проблемы.

От неисправных дверных переключателей до неисправного магнетрона, микроволновка может пойти не так. Всегда начинайте с самого очевидного и двигайтесь вверх, чтобы найти основную причину того, что ваша микроволновая печь не нагревается.

Причины, по которым ваша микроволновая печь может не нагреваться

Неисправный магнетрон

Что это такое : Магнетрон, пожалуй, самая важная часть микроволновой печи и отвечает за выделение тепла внутри устройства.

Магнетроны — это генераторы, испускающие электроны с горячего катода.

Эти электроны испускаются через резонансные полости анода, которые в конечном итоге генерируют микроволновую энергию, ответственную за нагрев пищи.

Почему не получается: Неисправный магнетрон приведет к тому, что ваша микроволновая печь не будет нагреваться. Существует ряд факторов, связанных с магнетроном, которые могут повлиять на его работу. Перед полной заменой магнетрона лучше начать с меньших деталей.

В следующих примерах вы увидите детали, которые могут косвенно влиять на работу магнетрона. Всегда лучше сначала протестировать их, а потом работать.

Замена этих деталей будет стоить намного дешевле, чем замена магнетрона, поэтому начните с малого и протестируйте каждую из них, чтобы убедиться, что они работают правильно.

Как устранить ошибку : Вам необходимо проверить магнетрон с помощью мультиметра, чтобы определить, правильно ли работает магнетрон.

Сначала вам нужно будет снять корпус вокруг вашей микроволновой печи, чтобы получить доступ к магнетрону.

Это большой металлический блок квадратной формы, который обычно виден сразу после открытия корпуса.

Вы должны увидеть проводное соединение, подключенное к магнетрону. После отключения магнетрона подключите щупы мультиметра к открытым клеммам.

Во-первых, убедитесь, что ваш мультиметр настроен на настройку в омах. После подключения щупов к клеммам ваш мультиметр должен показывать менее 1 Ом.

Чем больше значение, тем больше будет указание на то, что магнетрон неисправен и нуждается в замене.

Магнетроны не подлежат ремонту. В любое время, когда у вас есть дефектный блок, замена — ваш единственный вариант, если только вы не решите купить новую микроволновую печь.

Неисправный плавкий предохранитель/плавкий предохранитель/термопротектор

Что это такое : Служит для отключения питания микроволновой печи в случае ее перегрева.

Эта защита может предотвратить возгорание и другие повреждения, поэтому крайне важно, чтобы вы удостоверились, что все ваши устройства работают правильно.

Изображение предоставлено Applianceblog.com

Почему это выходит из строя : Если какой-либо из этих блоков перегорает, это может привести к тому, что ваша микроволновая печь не нагревается. Обычно легко определить, произошло ли это.

Предохранители будут обожжены и затемнены, или нить накала расплавится.

Как исправить : Проверьте клеммы каждого с помощью мультиметра. Ваш мультиметр должен быть переключен на настройку сопротивления перед тестированием.

Если показания близки к нулю, предохранитель исправен. Однако, если он показывает бесконечность, вы будете знать, что предохранитель перегорел и его необходимо заменить.

Неисправный дверной выключатель

Что это такое : Большинство микроволновых печей оснащены от 3 до 4 дверных выключателей. Они просто сообщают микроволновой печи, что безопасно начинать нагревание, когда дверца полностью закрыта.

Почему не работает : Неисправный дверной выключатель может препятствовать нагреву микроволновой печи, даже если дверца закрыта. Таким образом, важно устранить неисправность, чтобы ваша микроволновая печь снова начала правильно нагреваться.

Как устранить ошибку : С помощью мультиметра проверьте каждый переключатель, чтобы убедиться в его непрерывности. Если один или несколько дверных выключателей вышли из строя, вам необходимо заменить неисправные, чтобы восстановить правильную работу вашей микроволновой печи.

Изображение предоставлено Repairclinic.com

Неисправен диод

Что это такое : Диод вашей микроволновой печи отвечает за преобразование выходной мощности переменного тока трансформатора в постоянный ток.

Это удваивает напряжение почти до 5000 вольт. При достаточном напряжении магнетрон может питаться там, где он может адекватно нагреть вашу еду.

Почему он выходит из строя : Диод может перегореть, в результате чего магнетрон не получит необходимого напряжения, необходимого для питания и нагревания пищи.

К счастью, обычно легко определить, перегорел ли диод, так как он выглядит физически поврежденным.

Как исправить : Диод микроволновки расположен рядом с магнетроном и высоковольтным конденсатором. Таким образом, вам нужно будет снять корпус устройства, чтобы получить доступ для проверки диода.

Перед проверкой диода важно сначала освободить весь накопленный электрический заряд внутри высоковольтного конденсатора. Невыполнение этого требования может привести к травме.

Используя изолированные плоскогубцы, прикоснитесь каждой головкой к выводам конденсатора. Всегда будьте особенно осторожны, чтобы случайно не коснуться какой-либо части металлических плоскогубцев при высвобождении накопленного электрического заряда.

Теперь вы готовы проверить диод с помощью мультиметра. Вам также понадобится 9-вольтовая батарея.

Просто поднесите диод к одному из щупов и прикоснитесь к одной из клемм батареи. Другой щуп должен касаться другой клеммы аккумулятора.

Непрерывность должна быть видна только в одном направлении. Если он показывает непрерывность в другом направлении, вы знаете, что диод вышел из строя и его необходимо заменить.

Вы также можете поменять местами выводы для проверки непрерывности в обоих направлениях.

Неисправный высоковольтный конденсатор

Что это такое : Это устройство работает в паре с диодом, преобразуя переменный ток в постоянный (AC/DC). Кроме того, он помогает удвоить напряжение магнетрона, чтобы его можно было включить для нагрева пищи.

Почему выходит из строя : Неисправный высоковольтный конденсатор приведет к тому, что вся высоковольтная цепь перестанет работать, в результате чего микроволновая печь не будет нагреваться.

Как исправить : Высоковольтный конденсатор расположен рядом с магнетроном, поэтому вам нужно будет отключить микроволновую печь и снять корпус, чтобы получить доступ к конденсатору.

Вам понадобится специальный измеритель VOM, оснащенный возможностью проверки емкости. Однако перед тестированием важно сначала высвободить накопленный электрический заряд. Невыполнение этого требования может привести к травме.

С помощью изолированных плоскогубцев коснитесь каждой головкой клемм конденсатора. Всегда будьте особенно осторожны, чтобы случайно не коснуться какой-либо части металлических плоскогубцев при высвобождении накопленного электрического заряда.

Если конденсатор вышел из строя, вам необходимо заменить микроволновую печь, так как эту деталь нельзя починить.

Неисправный высоковольтный трансформатор

Что это такое : Высоковольтный трансформатор отвечает за питание магнетрона.

Почему не работает : Эту проблему довольно легко решить, так как вы, вероятно, заметите электрическую дугу, сопровождаемую запахом гари.

Как исправить : Проверить высоковольтный трансформатор легко, так как вам просто нужно осмотреть его, чтобы определить, правильно ли он работает. Если вы видите, что ваш высоковольтный трансформатор производит электрические искры, прекратите использование микроволновой печи до тех пор, пока вы не закажете новый трансформатор. Продолжение использования может привести к еще большему повреждению микроволновой печи или стать причиной возгорания.

Если вы не заметите никаких видимых признаков того, что он работает неправильно, вы можете проверить трансформатор с помощью вольтметра, если считаете, что он виноват в вашей проблеме с нагревом.

Отключив микроволновую печь от сети, отсоедините высоковольтный трансформатор от источника питания. Поскольку вы также имеете дело с высоковольтным конденсатором, вам нужно будет высвободить всю накопленную электроэнергию.

С помощью изолированных плоскогубцев коснитесь каждой головкой клемм конденсатора. Вдвойне следите за тем, чтобы случайно не коснуться какой-либо части металлических плоскогубцев при высвобождении накопленного электрического заряда.

Используя настройку сопротивления, с помощью вольтметра проверьте клеммы на сопротивление. Оно должно быть где-то в диапазоне от 50 до 70 Ом. Если вы заметите значительную разницу в показаниях этого диапазона на вашем измерителе, вы будете знать, что трансформатор неисправен и нуждается в замене.

Вы также можете отсоединить выводы входной клеммы и проверить их с помощью вольтметра, как описано выше. Однако на этот раз ваш измеритель должен показывать ноль омов (или близко к этому). Любое отклонение означает неисправность трансформатора.

Неисправность главной платы управления

Что это такое : Основная плата управления позволяет вам устанавливать время приготовления, регулировать уровень нагрева и изменять другие настройки, но, кроме того, она контролирует все в микроволновой печи.

Причина отказа : Хотя это редкость, неисправность основной платы управления может привести к тому, что микроволновая печь не будет работать должным образом, включая неравномерное нагревание.

Как исправить : Скорее всего, потребуется заменить весь блок, если он неисправен. Однако важно отметить, что вы должны оставить замену платы управления напоследок. Вы хотите убедиться, что исчерпали все другие возможности, прежде чем инвестировать в новую плату управления.

Заключение

Ремонт микроволновой печи сопряжен с серьезным риском или травмой, если вы не торопитесь и не соблюдаете надлежащие протоколы безопасности. Всегда проверяйте, что микроволновая печь отключена от сети, прежде чем приступать к устранению неполадок или замене деталей.

История микроволновых печей | Подключение бытовой техники

Главная> Учебный центр> История микроволновых печей

• История бытовой техники
• История стиральной техники
• История холодильников
• История кухонных плит
• История кухонных вытяжек
• История настенных печей
• История микроволновых печей
• История варочных панелей
• История посудомоечных машин
• История кондиционеров
• 6 9

Микроволновая печь относительно вездесуща на современной американской кухне. Когда мы размораживаем свиную отбивную или разогреваем вчерашнюю китайскую еду, большинство из нас воспринимает это как должное. Давайте бросим быстрый взгляд назад на историю этого ныне широко распространенного устройства и его счастливое начало.

1945

Шел 1945 год, бушевала Вторая мировая война, и мало кто знал, что ее конец близок. В последние дни войны главной целью игры было превосходство в воздухе. Для американских военных было благоразумно быть предупрежденными о нападениях противника. С этой целью военные уделяли первоочередное внимание достижениям в области радиолокационных технологий, которые использовали магнетроны и радиоволны для обнаружения приближающихся самолетов. Так Перси Лебарон Спенсер вошел в американский фольклор.

Несмотря на то, что Спенсер был почти полностью самоучкой, он уже был ведущим экспертом в области проектирования радиолокационных трубок. Он работал в Raytheon и постоянно работал над улучшением функциональности и производством массивов магнетронов. Однажды, работая рядом с активным радаром, он полез в карман за плиткой шоколада (разные мнения спорят, была ли это плитка шоколада или гроздь арахиса). К своему удивлению, он обнаружил, что она расплавилась в обертке. Спенсер предположил, что электромагнитные волны, исходящие от радара, превратили его закуску в жидкость. Как всегда ученый, он направил свою экспериментальную энергию на яйцо. Это взорвалось перед лицом коллеги. Чтобы не удержаться, он и его соотечественник, последний очистив лицо от яйца, положили несколько зерен кукурузы перед магнетроном, которые впоследствии превратились в пушистую массу. Следовательно, попкорн стал первым продуктом, приготовленным в микроволновой печи, и родился новый метод приготовления.

1947

Случайное открытие приготовления пищи в микроволновой печи было вдвойне благоприятным. Вторая мировая война вскоре подошла к концу и вызвала снижение спроса на магнетроны. С выводами Спенсера Raytheon стремилась использовать свои излишки поставок для применения в мирное время. Практически сразу после войны компания Raytheon получила патент на микроволновую печь. Как и большая часть технологий того времени, до миниатюризации оставалось еще несколько десятилетий. Первая коммерческая модель, выпущенная в 1947 году, получила название «Радаранж». Этот бегемот имел рост почти шесть футов и весил 750 фунтов. Его объем был обусловлен необходимостью водяного охлаждения со всеми вытекающими последствиями. Самое главное, что в то время он продавался по цене 3000 долларов США, что с поправкой на инфляцию составляет около 34000 долларов США в 2017 году. Radarange в основном будет использоваться на промышленных кухнях, океанских лайнерах и, соответственно, на первом грузовом корабле с ядерной установкой. Там микроволновая печь будет томиться в течение следующих двух десятилетий.

1967

Помимо Raytheon, были и другие компании, пытавшиеся продвинуться в приготовлении пищи в микроволновой печи. В течение 1950-х и начала 1960-х годов Franklin Manufacturing, дочерняя компания Studebaker Automobile Company (оба ныне не существуют), преуспела в производстве магнетронов меньшего размера, которые могли охлаждаться воздухом. Это позволило производить меньшие модели микроволновых печей. Raytheon ухватилась за эту тенденцию и через свою недавно приобретенную компанию Amana выпустила первую популярную столешницу Radarange в 1919 году.67. В то время он продавался по цене 495 долларов США, что эквивалентно примерно 3200 долларам США в 2017 году. Все еще внушительная сумма, но гораздо более управляемая, чем в предыдущих итерациях.

1976

Хотя микроволновая печь была немного более распространена, она относительно медленно завоевывала популярность в Соединенных Штатах. К 1971 году только у 1% американских семей была микроволновая печь. Частью проблемы была воспринимаемая радиационная опасность со стороны метода приготовления пищи. 4 января 1970 года Министерство здравоохранения, образования и социального обеспечения США опубликовало исследование, в котором указывалось на утечку микроволн, ну, микроволн. Производители отреагировали на это принятием новых стандартов конструкции своих печей, что сделало их более безопасными и уменьшило опасения общественности. Учитывая повышенные факторы безопасности, основные производители продуктов питания, крупнейшими из которых были Green Giant и ее материнская компания Pillsbury, приняли микроволновую печь в качестве жизнеспособного метода приготовления своих продуктов. Как только потребности американского народа в безопасности и удобстве были удовлетворены, потребность в микроволновых печах резко возросла. Всего за пять коротких лет микроволновые печи достигли паритета (а по некоторым показателям и превзошли) газовые печи по продажам в 1919 году.76.

Настоящее время

С течением времени микроволновая печь оставалась постоянным основным продуктом в американских домах, достигнув уровня насыщения 90% в США к 1997 году. Она никогда не вытесняла традиционную кухонную плиту в качестве основного метода приготовление пищи, но никогда в этом не было необходимости. Как надежный инструмент, он всегда под рукой, когда нужно разогреть остатки еды или приготовить попкорн перед вечерним просмотром фильма.

GBPPR Магнетрон-коаксиальная сборка 2,45 ГГц

Это всегда было одной из ваших самых больших мечтаний…

Помимо того, что вы ударили Эрика Корли по голове, вы также всегда хотели найти простой способ соединить ВЧ-выход магнетрона микроволновой печи со стандартным коаксиальным кабелем. Благодаря самоотверженным экспериментаторам, круглосуточно работающим в лабораториях GBPPR, по крайней мере одна из ваших мечтаний вот-вот сбудется!

Этот проект состоит из простого перехода «волновод-коаксиал», сделанного из частей старых микроволновых печей. Вероятно, хорошей идеей было бы купить дюжину или около того микроволновых печей в секонд-хенде или на обочине в ночь вывоза мусора, а затем разорвать их все на куски. Микроволновые печи очень надежны, и основные электрические компоненты почти всегда работают, даже в «умерших». Одним из ключевых компонентов, на который следует обратить внимание при поиске микроволновой печи, является длинная секция волновода из листового металла, соединяющая выход антенны зонда магнетрона с варочной камерой. Их довольно легко найти в микроволновых печах, построенных в начале 19 века.80-х годов, но по мере того, как печи становились физически меньше, эта небольшая секция волновода в конечном итоге была устранена. Этот участок волновода имеет решающее значение, так как он уже имеет подходящие размеры для работы на частоте 2,45 ГГц.

Другие компоненты для этого проекта, которые можно спасти от старых микроволновых печей, включают высоковольтный/накальный трансформатор, высоковольтный конденсатор и диод, 15-амперные предохранители переменного тока или автоматические выключатели, а также различные фрагменты высоковольтных соединительных проводов. При утилизации высоковольтного/накального трансформатора постарайтесь найти тот, который физически мал, так как ему нужно только подавать на магнетрон сильноточное питание накала 3,3 В переменного тока. Источник питания постоянного тока 4 кВ будет внешним. Их может быть трудно найти, поэтому вы можете в конечном итоге сделать свой собственный. Подробная информация о подходящем высоковольтном источнике питания магнетрона должна появиться в следующем выпуске 9-го номера.0455 GBPPR ‘Журнал .

Основой для этого конкретного устройства является его превращение в персональную радиолокационную систему наблюдения за воздушным пространством. Вы знаете, вы всегда хотели один! Что ж, думаю, мы справимся…

Должна быть возможность контролировать ваше местное воздушное пространство на предмет вторгающихся самолетов или даже приближающихся ракет. Диапазон и разрешение, вероятно, будут не очень большими, и дисплей все еще нуждается в доработке (например, кто-то напишет его в программном обеспечении). Вы также должны быть в состоянии направить его вверх и искать НЛО! Сейчас, конечно, ничего не работает — так что это будет постоянный проект.

Как и во всех наших довольно опасных проектах, плакаты Digg и Slashdot будут невосприимчивы к высоковольтному и высокоэнергетическому радиочастотному излучению, используемому при сборке и эксплуатации этого устройства. Серьезно. Мы не лжем.

Секция волновода из листового металла, извлеченная из старой микроволновой печи 1980-х годов. Для этого проекта вам понадобится один не менее 8 дюймов в длину.

Вы также можете приобрести хорошие ножницы по металлу Wiss и другие инструменты для обработки листового металла. Вам также понадобится заклепочный пистолет и несколько заклепок из нержавеющей стали диаметром 1/8 дюйма.

Стандартные размеры волновода составляют приблизительно 3,15 дюйма (80 мм) в ширину и 1,57 дюйма (40 мм) в высоту.

Отрежьте и загните открытый конец волновода так, чтобы его длина составляла ровно 7,5 дюймов (19 см). Это равно длине волны одного волновода на частоте 2,45 ГГц. Попробуйте найти сварочный аппарат для точечной сварки, чтобы закрепить створки из листового металла. В крайнем случае используйте заклепки или эпоксидную смолу. Harbour Freight Tools имеет аппарат для точечной сварки (№ 45689), который прекрасно работает со стандартной проводкой 120 В переменного тока.

Новый узел волновода должен выглядеть примерно так. Запаянный «новый» конец находится слева. Просверлите отверстия диаметром 1/8 дюйма для старых точечных сварных швов на узле. Эти отверстия предназначены для заклепок, чтобы прикрепить узел волновода к боковой части ящика для боеприпасов, в котором будет размещен магнетрон.

С помощью шлифовального круга Dremel и небольшого молотка удалите выступы вдоль фланца волновода.

Подготовка ящика с боеприпасами. Сначала разместите узел волновода так, чтобы был достаточный зазор для магнетрона и датчика N-коннектора. Отметьте, где должны проходить отверстия для заклепок, используя предварительно просверленные отверстия в качестве шаблона. Затем отмерьте 1-7/8 дюйма (4,75 см) от «нового» конца волновода (напротив магнетрона). Отметьте это место для центра разъема N. Эта точка находится на расстоянии 1/4 длины волны от закрытого конца волновода. Со стороны магнетрона используйте отверстия или выемки, которые уже должны быть в волноводе, в качестве точки отсчета для центрирования РЧ-зонда магнетрона. Используйте его в качестве ориентира при планировании остальных отверстий для сверления.

Вам также нужно будет стереть всю краску вокруг того места, где волновод будет прикрепляться к ящику с боеприпасами. Это должно иметь очень надежное электрическое соединение для надлежащего радиочастотного экранирования.

Для дополнительной защиты от радиочастотной утечки вы можете добавить проводящую радиочастотную ткань на край узла волновода. Это поможет заделать любые вмятины в листовом металле, через которые может происходить утечка опасного уровня радиочастотного излучения.

Небольшие полоски прокладок FerriShield с клейкой основой для защиты от электромагнитных помех можно приобрести в компании Mouser, номер по каталогу 861-SG060125R-24.

Замаскируйте секцию, где ящик для боеприпасов и волновод соприкасаются при покраске. Это обеспечит хорошую электрическую целостность между двумя частями.

Детали для ВЧ-датчика разъема N. Используйте высококачественный разъем N для панельного монтажа с тефлоновым диэлектриком и латунные крепежные детали #4. Настоящая антенна будет представлять собой кусок латунной трубки длиной 1-1/4 дюйма (31 мм) с внутренним диаметром 1/8 дюйма из магазина для хобби. Сделайте небольшой надрез на одном конце антенного элемента, чтобы припой мог течь при пайке к центральному проводнику N-коннектора.

Установка разъема

N.

Магнетрон, используемый для этого проекта. Это Литтон 2М167-М14. Похоже, он выдает около 800 Вт CW на частоте 2,45 ГГц.

Можете ли вы сказать, что я только что купил экземпляр The Legend of Litton Industries Джеффри Л. Роденгена, ISBN 0-945903-51-0?

Радиочастотный выход магнетрона исходит от маленькой керамической антенны. Металлическая «крышка» действует как нагрузочный конденсатор. Обратите внимание на беспорядок с проводами заземления вокруг зонда.

Установите магнетрон, как показано на рисунке. Убедитесь, что заземляющая сетка вокруг выходного датчика магнетрона касается неокрашенной области внутри монтажного отверстия. Это необходимо для надлежащего радиочастотного экранирования.

Внутренний вид: выходной разъем N и магнетрон. При такой настройке потери будут около 3 дБ. Его можно настроить для снижения потерь, но это много ненужной суеты. Несоответствие нагрузки может немного изменить выходную частоту магнетрона, а также сократить срок службы самой лампы.

Прикрепите узел волновода к внешней стороне ящика для боеприпасов. Убедитесь, что имеется надежное механическое и электрическое уплотнение.

Небольшая проблема с креплением волновода будет вокруг секции, где расположен магнетрон. Использование заклепок невозможно без сверления отверстий в корпусе магнетрона. Вы можете использовать двухкомпонентную эпоксидную замазку, чтобы зафиксировать створки из листового металла.

В этом проекте, который предполагается использовать в качестве экспериментальной радиолокационной системы, мы будем генерировать импульсы магнетрона с помощью свечи зажигания. Свеча зажигания крепится к деревянному патрону с помощью подвесного зажима с медным разрезным кольцом диаметром 1/2 дюйма. Основная нить в стане стандартная 3/8-16. Небольшой наконечник заземления соединит импульсную проводку с корпусом зажима.

Показанная здесь свеча зажигания относится к NGK BR7ES. Внутренний резистор свечи зажигания на 5000 Ом ограничивает ток в магнетроне, чтобы предотвратить его повреждение. Установите зазор свечи зажигания на 0,040 дюйма (сверло № 60) или на напряжение около 4000 вольт.

Завершенный узел воспламенения свечи зажигания.

Высоковольтный конденсатор от старой микроволновки. «Положительная» сторона соединена с землей.

Высоковольтные входные соединения. Входные разъемы типа «банан» изолированы резиновыми втулками. Высоковольтный диод тоже от старой микроволновки. Катушка индуктивности 22 мкГн от старого блока питания компьютера используется в качестве дросселя, чтобы предотвратить воздействие импульса напряжения на высоковольтный блок питания. Наденьте несколько ферритовых колец на каждый из входящих проводов питания, чтобы подавить любые скачки напряжения.

Найдите старый сетевой блок питания на 12 В постоянного тока и закрепите его на L-образном кронштейне. Он будет использоваться для питания небольшого вентилятора, установленного над магнетроном. Припаяйте входящие провода 120 В переменного тока непосредственно к штырям настенной бородавки.

Внутренний вид, показывающий проводку на передней панели для входа переменного тока к накальному трансформатору, а также монтаж блока питания вентилятора на стене.

Установка накального трансформатора. Поскольку используется только низковольтная обмотка накала 3,3 В переменного тока, вы можете снять клемму высокого напряжения, чтобы предотвратить случайное поражение электрическим током. Последовательный резистор 100 Ом и конденсатор переменного тока емкостью 0,1 мкФ образуют «демпфирующий» скачок напряжения на первичной обмотке трансформатора.

RF выходной коаксиальный узел. Гнездовой N-коннектор на передней панели соединяется с прямоугольным штекерным N-коннектором с помощью куска тефлонового диэлектрика RG-142 коаксиального кабеля.

Завершенный вид изнутри. Высоковольтный постоянный ток поступает в нижний правый угол, переменный ток для накального трансформатора — в нижний левый. Провод от винтовой клеммы свечи зажигания соединяется с катодной клеммой магнетрона. Небольшой вентилятор дует через отверстие в боковой части ящика с боеприпасами.

Альтернативный вид. В будущем будет разработана экспериментальная «синхронизирующая» схема. Это должно быть полезно для запуска осциллографа для использования в качестве дисплея радара. Он, вероятно, будет состоять из ферритового торроидного стержня, снимающего высоковольтный импульс запуска магнетрона.

Внешний вид передней панели. Выход SYNC представляет собой 1/4-дюймовый стереоразъем и изолирован от передней панели с помощью резиновой втулки.

Убедитесь, что устройство работает только тогда, когда РЧ-выход правильно загружен.

Внешний вид реальной панели. Маленькие банановые домкраты были модернизированы до более крупных, потому что они начали переворачиваться.





Скриншоты из видео работы этого устройства. Вольтметр показывает около 4000 вольт постоянного тока, а осциллограф настроен на 1 вольт на деление с базой времени 5 миллисекунд на деление. Коаксиальный ВЧ-выход магнетрона подается на направленный ответвитель 20 дБ с высококачественной нагрузкой 50 Ом. Дополнительные 20 дБ затухания приходится на прямой выход направленного ответвителя. Таким образом, общее затухание достигает 40 дБ.

При тестировании и эксплуатации данного устройства обязательно используйте высококачественные коаксиальные разъемы RG-8 и тефлоновые диэлектрические ВЧ-разъемы. Это помогает избежать дополнительных радиочастотных потерь, а также содержит довольно высокое рабочее напряжение радиочастоты.

Каждый раз, когда высоковольтный конденсатор заряжается, свеча зажигания «срабатывает», а магнетрон излучает РЧ-импульс. Обязательно дайте нити накала прогреться в течение нескольких секунд, прежде чем подавать высокое напряжение на магнетрон.

Осциллограф измеряет отрицательный нисходящий пик примерно на 2 В во время каждого РЧ-импульса. При учете всего затухания это соответствует ВЧ-выходной мощности примерно 400 Вт. Ширина импульса на самом деле намного длиннее, чем вам хотелось бы, измеряясь сотнями микросекунд или даже миллисекундами в некоторых случаях. Повторение импульсов также довольно пятнистое. Мы просто назовем это электронной контрмерой на данный момент.

Это видео доступно здесь: Magnetron-to-Coax.wmv  (966k WMV)

Источник питания для микроволнового магнетрона

ПРЕДПОСЫЛКИ ИЗОБРЕТЕНИЯ

Изобретение относится к источнику питания для микроволнового магнетрона и к источнику микроволновой энергии. генерирующая система, включающая такой источник питания и магнетрон.

Магнетрон представляет собой тип микроволновой вакуумной трубки, используемой в обычных микроволновых печах в качестве генератора непрерывного излучения микроволновой частоты. В свою очередь, излучение нагревает или готовит продукты питания, находящиеся под его воздействием, в печи.

До сих пор различные типы источников электропитания использовались для преобразования низкого сетевого напряжения, обычно порядка 110 или 220 вольт переменного тока RMS, в высокое напряжение, необходимое для питания микроволнового магнетрона, обычно порядка 3000 или 4000 вольт. Такие источники питания в настоящее время обычно включают в себя один или несколько больших, тяжелых и относительно дорогих электрических трансформаторов с железным сердечником в качестве составного элемента для повышения уровня напряжения переменного тока от линейного напряжения до желаемого высокого уровня напряжения переменного тока. С практической точки зрения в источниках питания, разработанных для этого применения, используется не более минимального количества компонентов, необходимых для выполнения функции обеспечения заданного уровня мощности магнетрона в соответствии с надежностью и безопасностью, так что стоимость производства микроволновой печи составляет как можно ниже по цене и предпочтительно в пределах ценового диапазона обычного потребителя. Ввиду этих стоимостных требований использование сравнительно сложных регулируемых источников питания лабораторного типа, хотя технически пригодных и даже предпочтительных, для этой цели экономически нецелесообразно.

Производители микроволновых печей в настоящее время желают иметь микроволновые печи, способные работать на разных уровнях мощности, чтобы уровень излучения можно было «приспособить» для разогрева или приготовления различных видов пищи. Так, в некоторых микроволновых печах предшествующего уровня техники использовались средства для изменения уровня мощности от одного уровня, 600 Вт, до другого уровня мощности, 400 Вт, например, путем включения или отключения конденсатора в цепи высоковольтной секции печи. источник питания. Одним из недостатков очевидного расширения этого принципа является то, что добавление дополнительных конденсаторов и переключателей, необходимых для приближения к непрерывно изменяющемуся уровню мощности, является большим. Так как эти электрические компоненты полностью или частично расположены в высоковольтной части, где диапазон напряжений составляет от 3000 до 4000 вольт, они должны быть способны работать при высоких напряжениях. Компоненты, отвечающие этим требованиям, очень дороги. Также известны другие известные модификации существующих источников питания магнетрона для плиты, позволяющие регулировать уровень мощности. Таким образом, имеется устройство для регулировки тока накала магнетрона, рабочего параметра магнетрона, который, в свою очередь, изменяет электронную эмиссию магнетрона и, следовательно, уровень его выходной мощности. Другие подходы к управлению электрическим током, подаваемым на магнетрон, включают Triac, SCR и реактор насыщения. Однако все вышеперечисленные конструкции сохраняют в своей конструкции тяжелый дорогой трансформатор с железным сердечником, поскольку они должны работать на частоте сети (обычно 50 или 60 Гц). Дорогие сложные источники питания лабораторного типа, хотя и пригодные, остаются экономически непомерно высокими.

В патентной литературе фигурируют два дополнительных подхода, которые, как мне стало известно, имеют отношение к данному предмету. Признавая, что размер сердечника трансформатора, а следовательно, и его вес, можно уменьшить, используя переменный ток с более высокой частотой, чем 60 Гц. частота линии, патент США. В US 3735237, выданном Дерби, описана конкретная конструкция, в которой используется высокочастотный переменный ток для подачи на магнетрон. Однако раскрытое устройство, по-видимому, увеличивает сложность и количество компонентов и не подает ток накала на магнетрон от силового трансформатора. Второй патент, U.S. Pat. № 3,862,39От 0 до Noda описывает другой тип высокочастотного генератора, который использует высокочастотный переменный ток для магнетрона и который изменяет уровень мощности. По мнению заявителя, Noda требует отдельного накального трансформатора и, возможно, другого устройства для магнетрона, ни одно из которых не раскрыто, и заявитель не может иначе описать способность или надежность раскрытой схемы при выполнении ее предполагаемой цели на практике.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Настоящее изобретение предлагает источник питания для микроволнового магнетрона, а также систему генерирования микроволновой энергии, в которой используется источник питания, использующий переменный ток с частотой выше, чем частота сети, и в котором не используются тяжелые и дорогие трансформатор с железным сердечником, а также позволяет избежать необходимости в отдельном накальном трансформаторе для микроволнового магнетрона. Система электропитания в соответствии с изобретением представляет собой схему, которая более легко адаптируется к избирательной регулировке уровня выходной мощности, чтобы позволить управлять выходной мощностью магнетрона по желанию в существенном диапазоне за счет использования легкодоступных компонентов, проста в использовании. конструкция и экономичность в производстве.

Изобретение включает выпрямительное средство для преобразования линейного напряжения переменного тока в напряжение постоянного тока, которое подается на инвертор-генератор, чтобы обеспечить ток в инвертор-генератор. Инвертор-генератор преобразует постоянное напряжение в переменное напряжение высокого напряжения и в переменное напряжение низкого напряжения. А к выходу инвертора-генератора подключен магнетрон. Дополнительный аспект изобретения включает в себя схему управления мощностью, такую ​​как обычное симисторное устройство, в цепи, предшествующей упомянутому выпрямительному средству.

В конкретном аспекте изобретения инвертор относится к двухтактному типу, который включает в себя трансформатор с ферритовым сердечником, имеющий первичную обмотку с отводом от середины, первую низковольтную вторичную обмотку с отводом от середины, вторую низковольтную вторичную обмотку, третью низковольтную вторичная и четвертая высоковольтная вторичная, пара по существу идентичных транзисторов, соответствующие базы которых соединены с противоположными концами упомянутой первой управляемой вторичной обмотки, эмиттеры которых соединены совместно с источником постоянного тока, а их коллекторы соединены с соответствующими концами первичной обмотки, и индуктивность, включенную в последовательную цепь между истоком и средним отводом указанной первичной обмотки, посредством чего указанные транзисторы управляются в двухтактном режиме. Кроме того, средства подачи постоянного тока смещения для указанных транзисторов включают средства выпрямления, соединенные в цепь с упомянутой первой низковольтной вторичной обмоткой, и средства сопротивления, соединенные с базой одного из указанных транзисторов, и средства выпрямления.

В другом аспекте изобретения транзисторы, содержащие транзисторы кремниевого типа и конденсаторные средства, соединены параллельно первичной обмотке.

Кроме того, в соответствии с изобретением третья вторичная обмотка низкого напряжения подключается к цепи накала магнетрона, а вторичная обмотка высокого напряжения подключается последовательно с конденсатором к магнетрону, а средство выпрямления высокого напряжения подключается параллельно сказал магнетрон.

Вышеизложенные структурные характеристики моего изобретения, а также его задачи и преимущества можно лучше понять, рассмотрев подробное описание предпочтительного варианта осуществления моего изобретения, которое следует вместе с фигурами чертежа.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

На чертежах:

РИС. 1 схематично показан предпочтительный вариант осуществления изобретения; и

РИС. 2 символически иллюстрирует другой вариант осуществления изобретения.

ОПИСАНИЕ ПРЕДПОЧТИТЕЛЬНЫХ ВАРИАНТОВ ВОПЛОЩЕНИЯ

Трансформатор 1 включает в себя первичную обмотку 3, вторичную обмотку 5 управления низкого напряжения, вторичную обмотку 7 низкого напряжения, другую вторичную обмотку 9 низкого напряжения и вторичную обмотку 11 высокого напряжения. обмотки содержат заданное количество витков изолированного электрического провода, которые сформированы друг над другом и электрически изолированы друг от друга и расположены на ферритовом сердечнике, магнитном материале, пригодном для трансформаторов, работающих на высоких частотах, этот сердечник представлен на рисунке значком три параллельные линии. Сердечник имеет воздушный зазор в магнитопроводе, как показано на рисунке, для задания величины первичной индуктивности. Первичная обмотка 3 содержит средний отвод, электрический вывод, соединенный с витком в середине первичной обмотки, а вторичная обмотка 7, как показано, также содержит средний отвод.

Обычный микроволновый магнетрон схематично показан под номером 13. Анод магнетрона 15 подключен к электрическому потенциалу земли или «земле», а его нить накала 17 представляет собой комбинированную нить накала и электронно-эмиссионный катод, соединенные в последовательную электрическую цепь с низким напряжением. вторичную обмотку 9 электрическими проводами 10 и 11. Конденсатор 19 включен последовательно между одним концом высоковольтной вторичной обмотки 11 и нитью накала 17. Выпрямительный диод 21 включен в цепь между нитью накала 17 и анодом 15 или на землю. Вывод положительной полярности или анод диода 21 соединен, как показано в схеме, с катодом 17. Оставшийся конец вторичной обмотки 11 соединен с электрическим потенциалом земли, как показано.

Каждый из транзисторов 23 и 25 включает в себя эмиттер, базу и коллектор, обозначенные на чертеже обычными схематическими обозначениями. База транзистора 23 включена в цепь с одним концом вторичной обмотки 5 управления, а база транзистора 25 включена в цепь с другим концом вторичной обмотки управления 5. Коллекторы каждого из транзисторов включены в электрическую цепь с чередующимися концами. соответственно первичной обмотки 3, а конденсатор 27 электрически подключен параллельно первичной обмотке. Излучатели соединены между собой электрически в общую и в цепь с электрическим выводом 29.. Зенеровский диод 31 включен в цепь между центральным отводом первичной обмотки 3 и выводом 29 с его концом положительной полярности, анодом, подключенным, как показано на рисунке. Центральный отвод вторичной обмотки 7 также соединен с электрическим проводом 29, как показано на рисунке. Один конец обмотки 7 включен в цепь с анодом выпрямительного диода 33, а другой конец обмотки 7 включен в цепь с анодным концом второго выпрямительного диода 35, а катодные концы диодов 33 и 35 соединены вместе. к одному концу конденсатора 37. Оставшийся конец конденсатора 37 включен в цепь с выводом 29.

Резистор 39 включен в цепь между одним концом конденсатора 37 и основанием транзистора 25. Электрические выводы 41 и 42 представляют собой электрические соединения с источником переменного тока, таким как 120-вольтовый 60-герцовый переменный ток, доступный не более электрические розетки. Предусмотрен мостовой выпрямитель, состоящий из четырех диодов 43, 44, 45 и 46. Выводы 41 и 42 подключены к соответствующим входам мостового выпрямителя. Соответствующие клеммы вывода напряжения постоянного тока положительной и отрицательной полярности мостового выпрямителя обозначены символами «+» и «-».

Катушка индуктивности 47 соединена электрически последовательно между выходной клеммой положительной полярности мостового выпрямителя и центральным отводом обмотки 3. Индуктивность катушки индуктивности больше, чем электрическая индуктивность первичной обмотки трансформатора. Электрический провод 29 электрически соединен с отрицательной выходной клеммой мостового выпрямителя. Конденсатор 49 включен в цепь через мостовой выпрямитель. Конденсатор 49 имеет любую емкость, которая минимально поглощает любую радиочастотную энергию, присутствующую в линиях. Однако следует отметить, что можно использовать более дорогой конденсатор с большей емкостью, который в дополнение к поглощению радиочастотных фильтров энергии или «сглаживает» постоянный ток от мостового выпрямителя.

Как очевидно специалистам в данной области техники, составные элементы, схематически показанные на фигуре, имеют известную структуру. Следовательно, структурные детали этих элементов далее не описываются, поскольку эта информация не способствует пониманию настоящего изобретения. И хотя иллюстрация внешнего вида элементов предпочтительного варианта осуществления может представлять некоторый интерес, такая иллюстрация не включена в чертежи в интересах краткости, в частности, поскольку электрическая схема варианта осуществления изобретения является понятна специалистам в данной области и является более информативной, чем любая иллюстрация, усложненная механическими деталями.

В процессе работы линейное напряжение переменного тока подается на вход мостового выпрямителя, состоящего из диодов с 43 по 46. Мостовой выпрямитель выпрямляет или, как указано иначе, преобразует переменный ток или напряжение переменной полярности в постоянный, напряжение которого полярность постоянная. Положительная полярность появляется на выходе, обозначенном символом «+», а напряжение отрицательной полярности появляется на выходе, обозначенном символом «-» на рисунке. Постоянный ток протекает через индуктор 47 в первичную обмотку 3. По конструкции индуктивность индуктора 47 существенно больше, чем индуктивность первичной обмотки 3. Если источник постоянного тока является сильно отфильтрованным постоянным током, то будет установлен по существу постоянный постоянный ток. При практически нефильтрованном постоянном токе, полученном от мостового выпрямителя, содержащем «пульсации» сетевой частоты, дроссель предотвращает попадание высокочастотного напряжения и тока на выпрямительный мост и позволяет постоянному току с высокой пульсацией течь в первичную обмотку.

Подобно другим генераторам-инверторам, существующим в предшествующем уровне техники, его целью является получение постоянного напряжения и преобразование этого напряжения в высокочастотное переменное напряжение на выходе.

Инверторы вышеописанной схемы использовались для подачи электроэнергии для запуска и работы люминесцентных ламп. Конкретная схема описанного выше инвертора-генератора частично основана на моем предшествующем инверторе-генераторе для люминесцентных ламп, более подробно описанном в моей одновременно находящейся на рассмотрении заявке Сер. № 551,712, подана 21 февраля 1919 г.75, и частично на раскрытии в ссылке на книгу «Транзисторные инверторы и преобразователи», Rodden, Wireless World, опубликованной D. Van Nostrand Company, 1963, в частности на страницах с 182 по 194, которые я считаю полезными. в питании микроволнового магнетрона и который я таким образом приспособил для этой цели.

В инверторе-генераторе транзисторы 23 и 25 функционируют как электрические переключатели, соединенные по принципу двухтактного; транзисторы работают попеременно между состоянием «включено» или проводящим ток и состоянием «выключено» или состоянием отсутствия тока. Таким образом, когда транзистор 23 «включен», другой транзистор 25 «выключен», и наоборот. С точки зрения постоянного тока на полупериоде частоты переменного тока колебаний инвертора-генератора ток проходит от положительного вывода мостового выпрямителя через дроссель 47 в средний отвод первичной обмотки 3, через половину первичного обмотки, к коллектору транзистора 25 и через него, из эмиттера и по выводу 29к отрицательной клемме мостового выпрямителя, чтобы завершить путь тока. В противоположный полупериод переменного тока, когда транзистор 25 открыт, ток проходит от положительного вывода мостового выпрямителя через дроссель 47, средний отвод первичной обмотки 3, через оставшуюся половину первичной обмотки 3 по электрический провод к коллектору транзистора 25 и через него, из эмиттера к выводу 29 и обратно к отрицательному выводу мостового выпрямителя, чтобы завершить путь тока. Таким образом, ток протекает через часть обмотки 3 в одном направлении, когда транзистор 23 открыт, и через обмотку 3 протекает в противоположном направлении, когда транзистор 25 открыт. Это создает переменное магнитное поле в сердечнике трансформатора.

Таким образом, благодаря действию трансформатора низкое напряжение переменного тока вырабатывается на обмотке 7 с отводом от центра. Выходное напряжение переменного тока обмотки выпрямляется до постоянного тока двухполупериодным выпрямителем, состоящим из диодов 33 и 35, для зарядки конденсатора 31 до заданного напряжения. и это напряжение подается как напряжение смещения через резистор 39 на базы транзисторов 23 и 25.

Таким образом, в течение одного полупериода переменного тока выход обмотки, включенной в цепь с диодом 33, положителен, и выпрямитель пропускает ток в этом направлении в конденсатор 37 для зарядки конденсатора 37 до требуемого напряжения. На другом полупериоде другой конец обмотки находится под положительным напряжением, и ток проходит через диод 35 для аналогичного заряда конденсатора 37. Следует отметить, что когда постоянное напряжение первоначально подается через катушку индуктивности 47 на эту схему инвертора-генератора, то, по крайней мере, один из транзисторов перейдет в проводящее состояние даже без смещения, подаваемого через резистор 39как если бы резистор 39 был опущен, но из-за нормального нарастания переходного процесса происходит достаточное действие трансформатора, чтобы сначала создать некоторое напряжение в обмотке 7, которое впоследствии обеспечивает достаточное напряжение для начала колебательного действия.

Схема инвертор-генератор предполагает собственную частоту колебаний, зависящую от характеристик электрического импеданса электрической нагрузки, подаваемой на транзисторы. Емкость и индуктивность, присущие нагрузке, такой как обмотка высокого напряжения 11 и конденсатор 19, видимый или «отраженный» в первичной обмотке 3, по существу эквивалентен параллельной комбинации конденсатора и катушки индуктивности, которая образует антирезонансный контур, в котором частота антирезонанса характеризуется уравнением Fo = 1/2π √ ЛК. Таким образом, в описанной схеме существует состояние, при котором индуктивно сглаженный постоянный ток подается в первичную обмотку, а синусоидальное переменное напряжение возникает как на первичной обмотке, так и на каждой из вторичных обмоток.

В этой связи синусоидальное переменное напряжение, которое появляется на обмотке 5, изменяет напряжение на базе каждого из транзисторов 23 и 25 между положительным и отрицательным, тем самым управляя этими транзисторами, смещая один, чтобы включить его, и аналогичным образом смещая другой, чтобы включить он выключен, и наоборот.

Как показано, каждый из транзисторов 23 и 25 относится к типу NPN, хотя можно использовать типы PNP путем простой модификации схемы. С небольшими изменениями схемы транзисторы можно заменить полупроводниковыми коммутационными устройствами других типов. Конденсатор 27, подключенный к первичной обмотке, служит частью нагрузки, воспринимаемой транзисторами, в одной из своих функций и, таким образом, увеличивает эффективную емкость в эффективной антирезонансной цепи, чтобы зафиксировать генератор на более низкой частоте свободного вращения, чем была. этот конденсатор опущен. Кроме того, конденсатор 27 служит для поглощения любой высокочастотной энергии, которая может возникнуть при любой нелинейности в нагрузке, такой как магнетрон 13, которая может быть соединена обратно с первичной обмоткой через любую индуктивность рассеяния, пусть и незначительную, в трансформаторе. В-третьих, конденсатор служит для некоторого сглаживания любых высоковольтных переходных процессов, которые могут возникнуть на катушке индуктивности к выводу 29. . Конденсатор 49 включен предпочтительно для поглощения любой высокочастотной энергии, которая в противном случае могла бы пройти от схемы инвертора обратно в линию по линиям 41 и 42. Если желательно, значение емкости этого конденсатора может быть увеличено до точки, где такой конденсатор также сгладит выпрямленный постоянный ток обычным способом. Магнетрон представляет собой электронную трубку, работа которой основана на испускании электронов катодом и преобразовании таким образом энергии постоянного тока в высокочастотную микроволновую энергию.

Напряжение переменного тока, развиваемое на обмотке низкого напряжения 9, которая состоит из относительно небольшого числа витков провода, подается через электрические провода на нить накала 17 магнетронного нагревателя, и проходящий через нее переменный ток генерирует необходимое количество тепла для повышения температуры электронно-эмиссионного катода. Как известно, магнетрон обычно предназначен для обеспечения оптимальной выходной мощности микроволн, когда его катод находится при заданной или «номинальной» температуре. Высокочастотный высоковольтный переменный ток инвертора появляется на обмотке 11, состоящей из относительно большого числа витков провода, за счет действия трансформатора. За полпериода переменного тока через конденсатор 19 протекает ток.и диод 21 обратно к другому концу обмотки для зарядки конденсатора 19 до заданного уровня напряжения. В чередующемся полупериоде переменного тока, когда полярность переменного напряжения на обмотке 11 меняется на противоположную, напряжение на конденсаторе 19 эффективно добавляется к напряжению на обмотке 11, и напряжения имеют правильную полярность для прохождения через магнетрон от анода 15 через нагреватель обратно к конденсатору, чтобы разрядить конденсатор хотя бы частично. Структура и принцип работы конденсаторного выпрямителя признаны специалистами в данной области техники такими же, как у полуволнового удвоителя напряжения, например, как показано в Feinberg, U.S. Pat. №3,396342.

Магнетрон проводит ток только тогда, когда напряжение, прикладываемое между его анодом и катодом, имеет надлежащий уровень и полярность, при этом анод имеет положительную полярность по отношению к катоду, и проводит ток только после того, как приложенное таким образом напряжение достигает заданного уровня.

Как хорошо известно в области магнетронов, микроволновая энергия, генерируемая магнетроном, может варьироваться в определенных пределах путем изменения тока, протекающего между его анодом и катодом. В свою очередь, такой «анодный» уровень тока зависит от уровня напряжения, приложенного к аноду магнетрона, а также от электронной эмиссионной способности его катода. Более того, зависимость между анодным напряжением и результирующим анодным током не является прямо пропорциональной. Так, например, 10-процентное увеличение уровня напряжения, подаваемого на магнетрон, может привести к большему увеличению анодного тока, например, к 100-процентному увеличению и, следовательно, к 100-процентному увеличению выходной мощности. Этот вариант ограничен номинальной способностью магнетрона выдерживать такие уровни мощности без повреждений из-за тепловых или подобных эффектов. Обратное верно при снижении анодного напряжения. Таким образом, выходная мощность магнетрона может быть изменена двумя способами: путем управления излучательной способностью катода и путем изменения напряжения на пластине.

Предположим, что напряжение переменного тока, подаваемое на выводы 41 и 42, теперь снижено, выходное напряжение постоянного тока на мостовом выпрямителе уменьшается, что приводит к меньшему току через дроссель 47. Соответственно ток через первичные обмотки 3 в инверторе-генераторе, работающем ранее описанным образом, уменьшается, и, следовательно, напряжения, генерируемые в каждой из вторичных обмоток трансформатора, уменьшаются. Рассмотрим 10-процентное снижение напряжения. Отмечается, что уровень напряжения смещения, полученный от вторичной обмотки 7, снижается аналогичным образом, возможно, на 10 процентов. Это оказывает незначительное влияние на работу инвертора-генератора, потому что по мере уменьшения напряжения, подаваемого на магнетрон, уменьшается ток через магнетрон, и, таким образом, транзисторам требуется меньший управляющий ток от базовой цепи.

Во-вторых, считайте снижение напряжения переменного тока на вторичной обмотке управления 5 на 10 процентов. Это очень мало влияет на работу инвертора-генератора, потому что эта обмотка работает только как переключатель и может удовлетворительно работать даже при очень низких уровнях напряжения.

Рассмотрим теперь 10-процентное снижение выходного напряжения на вторичной обмотке нагревателя 9. Это приводит к примерно на 10 процентов меньшему току, протекающему через нагреватель 17, и немного уменьшает коэффициент излучения катода магнетрона.

Далее рассмотрим 10-процентное снижение высокого напряжения, возникающего на вторичной обмотке высокого напряжения 11. Это приводит к более низкому напряжению между анодом и катодом магнетрона и, как обсуждалось ранее, к более чем 10-процентному, возможно, 100-процентному снижению в анодном токе и последующем 100-процентном снижении выходной мощности магнетрона для снижения выходной микроволновой энергии, генерируемой для приготовления пищи. Поскольку потребность в токе от катода меньше, тот факт, что излучательная способность катода 17 была снижена за счет 10-процентного снижения тока нагревателя, не создает каких-либо недостатков, поскольку потребность в анодном токе из-за уменьшенного анодного напряжения уменьшен. В некоторых источниках питания предшествующего уровня техники потребность в отдельной нити накала или трансформаторе нагревателя для магнетрона устранялась за счет включения вторичной обмотки низкого напряжения в высоковольтный трансформатор. Таким образом, отказ от отдельного накального трансформатора достигается за счет успешного включения обмотки нагревателя в ферритовый сердечник трансформатора.

Таким образом, нет опасности воздействия сильных электрических полей на катод, которые могут оторвать материал и разрушить катод.

Аналогичная аналогия в режиме работы изобретения проводится, когда линейное напряжение, приложенное к выводам 41 и 42, увеличивается на 10 процентов. Как было описано, выходная мощность магнетрона, таким образом, может непрерывно изменяться путем изменения напряжения переменного тока, подаваемого на 41 и 42, при использовании одного и того же трансформатора, который подает высокое напряжение на магнетрон, для подачи напряжения накала магнетрона. Одним из простых способов, которым может осуществляться управление уровнем переменного напряжения или мощностью, является использование управления мощностью симисторного типа, как показано символически на фиг. 2. Таким образом, на фиг. 2 я показываю два вывода для подключения к 120-вольтовой сети переменного тока с частотой 60 циклов, симисторный регулятор мощности 51, соединенный с выпрямителем, таким как выпрямительный мост 53, выход которого, в свою очередь, подключен к инвертору-генератору 55.
